前言 …………………………………………………………………………………………………………Ⅲ 1 范围 ………………………………………………………………………………………………………1 2 规范性引用文件 …………………………………………………………………………………………1 3 术语和定义 ………………………………………………………………………………………………1 4 颜色表征 …………………………………………………………………………………………………2

4.1 安全色 ………………………………………………………………………………………………2

4.2 对比色 ………………………………………………………………………………………………2

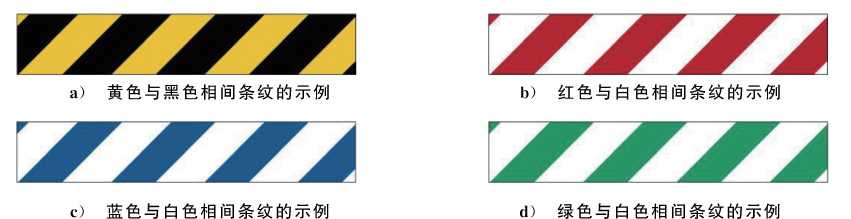

4.3 安全标记 ……………………………………………………………………………………………2

5 安全标志 …………………………………………………………………………………………………3

5.1 安全标志类型 ………………………………………………………………………………………3

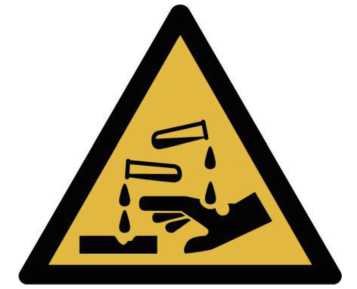

5.2 警告标志 ……………………………………………………………………………………………3

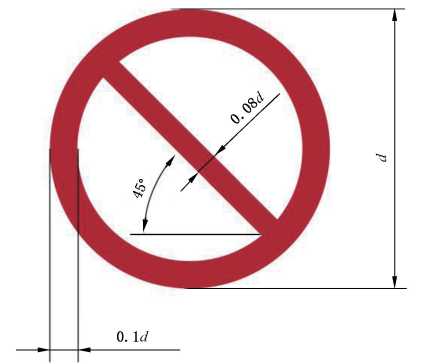

5.3 禁止标志 ……………………………………………………………………………………………4

5.4 指令标志 ……………………………………………………………………………………………4

5.5 提示标志 ……………………………………………………………………………………………4

6 文字辅助标志 ……………………………………………………………………………………………5

7 安全标志牌的使用 ………………………………………………………………………………………6

7.1 材质与质量要求 ……………………………………………………………………………………6

7.2 尺寸型号选用 ………………………………………………………………………………………6

7.3 设置要求 ……………………………………………………………………………………………6

7.4 检查与维修 …………………………………………………………………………………………7

8 工业管道基本识别色和识别符号 ………………………………………………………………………7

8.1 基本识别色 …………………………………………………………………………………………7

8.2 识别符号 ……………………………………………………………………………………………8

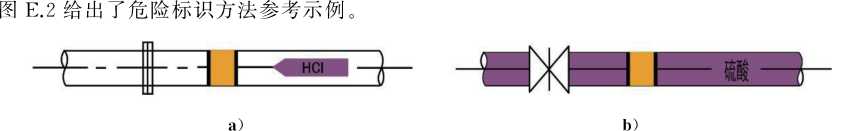

8.3 工业管道危险标识和消防标识 ……………………………………………………………………9

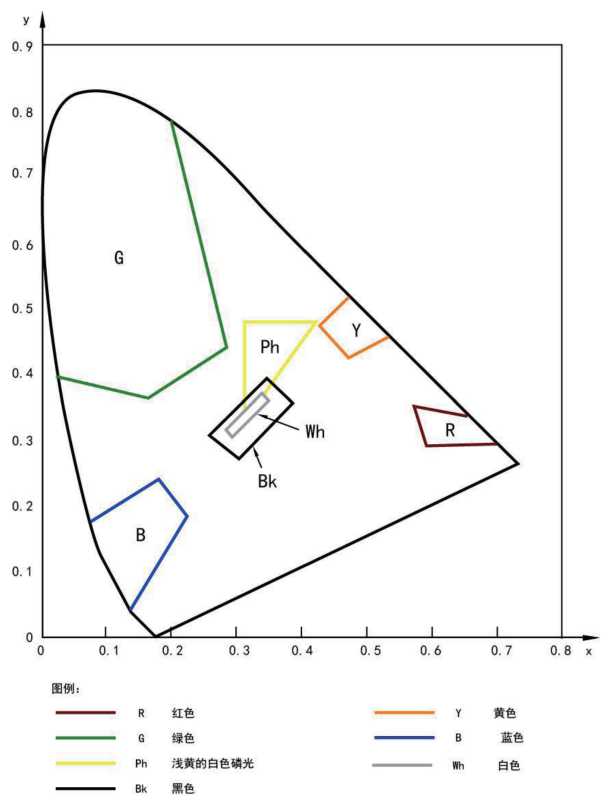

附录A（资料性）安全色和对比色的色品区域…………………………………………………………10 附录B（资料性）安全色和对比色颜色示例……………………………………………………………11 附录C（规范性）安全标志………………………………………………………………………………13 附录D（资料性）安全标志牌的尺寸与型号……………………………………………………………49 附录E（资料性）工业管道基本识别色和识别符号标识方法应用举例………………………………50 参考文献 ……………………………………………………………………………………………………51 索引 …………………………………………………………………………………………………………52

本文件按照GB/T1.1—2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。

本文件代替GB2893—2008《安全色》、GB2894—2008《安全标志及其使用导则》和GB7231—2003 《工业管道的基本识别色、识别符号和安全标识》。本文件以GB2894—2008为主,整合了GB2893— 2008和GB7231—2003的内容。与GB2893—2008、GB2894—2008和GB7231—2003相比,除结构调整和编辑性改动外,主要技术变化如下:

a）更改了文件的适用范围（见第1章,GB2894—2008的第1章）;

b）增加了颜色表征的相关要求（见第4章）;

c）更改了标志的基本型式图（见5.1.1,5.2.1,5.3.1,5.4.1,GB2894—2008的4.1.1,4.2.1, 4.3.1,4.4.1）;

d）删除了“激光辐射窗口标志和说明标志”的要求（见GB2894—2008的4.6）;

e）更改了文字辅助标志使用规则的要求（见第6章,GB2894—2008的4.5）;

f）更改了“安全标志牌的要求”“安全牌的型号选用”“标志牌的设置高度”“安全标志牌的使用要求”和“检查与维修”的编排方式（见第7章,GB2894—2008的第6章~第10章）;

g）增加了照明条件差的场所安全标志的使用要求（见7.3.1）;

h）更改了安全标志牌更换或采取相应措施的要求（见7.4.1,GB2894—2008的10.1）;

i）增加了“工业管道基本识别色和识别符号”的相关要求（见第8章）;

j）增加了37个图形标志:“当心卷入”“当心电池充电”“当心氧化物”“当心高压气瓶”“当心工件移动”“当心铁丝网”“当心遥控机械”“当心电弧”“当心冰面”“注意防潮”“当心摩擦、撞击”“当心窒息”“当心有限空间”“禁止放置重物”“禁止喷水”“禁止火灾时使用电梯”“禁止行走或驻留”“禁止使用未完成的脚手架”“禁止改变开关状态”“禁止动火作业”“禁止燃放烟花爆竹”“禁止翻越”“禁止酒后作业”“禁止超药量作业”“禁止电动自行车进入”“必须戴防护面罩”“必须穿防静电鞋”“必须握住扶手带”“必须检查防护装置”“必须消除静电”“必须通风”“必须阅读使用说明书”“必须使用隔绝式呼吸器”“必须固定气瓶”“紧急集合点”“洗眼台”“安全淋浴设施”（见附录C）;

k）更改了34个图形标志:“当心腐蚀”“当心中毒”“当心生物危害”“当心落物”“当心吊物”“当心挤压”“当心夹手”“当心叉车和其他场（厂）内机动车辆”“禁止吸烟”“禁止用水灭火”“禁止叉车和其他场（厂）内机动车辆通行”“禁止乘人”“禁止停留”“禁止通行”“禁止攀登”“禁止倚靠”“禁止戴手套”“禁止穿带钉鞋”“禁止佩戴心脏起搏器者靠近”“禁止游泳”“禁止滑冰”“必须戴防护眼镜”“必须戴口罩”“必须戴防毒面具”“必须戴护耳器”“必须戴安全帽”“必须系安全带”“必须穿救生衣”“必须穿防护服”“必须戴防护手套”“必须穿防护鞋”“必须加锁”“应急避难场所”“击碎板面”（见附录C,GB2894—2008的表1~表4）;

l）删除了图形标志“禁止穿化纤服装”（见GB2894—2008的表1）;

m）更改了9个标志的中文名称:“当心生物危害”“当心非电离辐射”“当心叉车和其他场（厂）内机动车辆”“当心绊倒”“禁止阻塞”“禁止携带托运武器及仿真武器”“必须戴遮光护目镜”“必须戴口罩”“安全出口”（见附录C,GB2894—2008的表1~表4）;

n）更改了38个标志的英文名称:“当心爆炸”“当心腐蚀”“当心中毒”“当心生物危害”“当心触电” “当心碰头”“当心伤手”“当心夹手”“当心电离辐射”“当心激光”“当心非电离辐射”“当心叉车 Ⅲ

和其他场（厂）内机动车辆”“当心坠落”“当心绊倒”“禁止阻塞”“禁止乘人”“禁止倚靠”“禁止饮用”“禁止戴手套”“禁止穿带钉鞋”“必须戴防护眼镜”“必须戴遮光护目镜”“必须戴口罩”“必须戴防毒面具”“必须戴护耳器”“必须戴安全帽”“必须戴防护帽”“必须系安全带”“必须穿救生衣”“必须穿防护服”“必须戴防护手套”“必须穿防护鞋”“必须洗手”“必须加锁”“必须接地”“必须拔出插头”“安全出口”“应急避难场所”（见附录C,GB2894—2008的表1~表4）;

o）删除了激光辐射警告标志的规范性附录（见GB2894—2008的附录B和附录C）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国应急管理部提出并归口。

本文件及其所代替文件的历次版本发布情况为:

———GB2893,1982年首次发布,2001年第一次修订,2008年第二次修订;

———GB2894,1982年首次发布,1988年第一次修订,1996年第二次修订,2008年第三次修订时,并入了GB16179—1996《安全标志使用导则》和GB18217—2000《激光安全标志》;

———GB7231,1987年首次发布,2003年第一次修订;

———本次为第四次修订,并入了GB2893—2008和GB7231—2003。

1范围

本文件规定了传递安全信息的颜色表征、安全标志的类型及其设置、使用要求，工业管道的基本识别色和识别符号。

本文件适用于存在安全风险或有必要提醒注意安全的生产经营单位及公共场所安全标志的设计、制作及设置。

本文件不适用于铁路、公路、内河航运、海运以及空运中使用的交通标志。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

下列术语和定义适用于本文件。

3.1

安全色 safety colour

传递安全信息含义的颜色。

注：包括黄、红、蓝、绿四种颜色。

3 .2

对比色 contrast colour

与安全色形成鲜明对比使其更加醒目的反衬颜色。

注：包括黑、白两种颜色。

3 .3

安全标志safety Sign

安全警示标志safety warning sign

由图形符号、安全色、几何形状（边框）或文字构成，用以表达特定安全信息的标志。

安全标记 safety marking

采用安全色和（或）对比色传递安全信息或使某个对象或地点变得醒目的标记。

警告标志 warning sign

提醒注意周围环境、事物，避免潜在危害的安全标志。

禁止标志 prohibition sign

禁止某种不安全行为或动作的安全标志。

3 .8

提示标志 informationsign

提供某种信息（如标明安全设施或场所等）的安全标志。

3 .9

识别色 identificationcolour

用以识别工业管道内物质种类的颜色。

3 .10

识别符号 identificationcode

用以识别工业管道内的物质名称和状态的记号。

4 颜色表征

4 .1 安全色

4 .1 .1 黄色

传递注意、警告的信息。

4 .1 .2 红色

传递禁止、停止或提示消防设备、设施的信息。

4 .1 .3 蓝色

传递应遵守规定的指令性信息。

4 .1 .4 绿色

传递安全的提示性信息。

4 .2 对比色

4 .2 .1 安全色与对比色应按表1的规定搭配使用。

表1 安全色的对比色

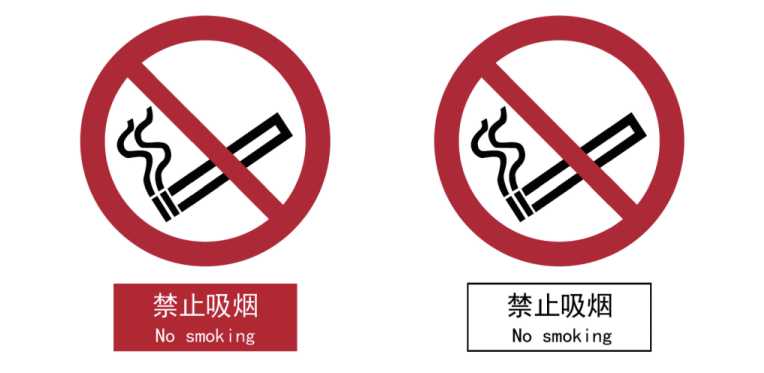

图7 横写的文字辅助标志示例

7 安全标志牌的使用

7 .1 材质与质量要求

7 .1 .1 安全标志牌应采用坚固耐用的材料制作,不应使用遇水变形、变质或易燃的材料。特殊环境下使用的标志牌,还应满足该环境下的特定要求（如:耐高温或低温、耐腐蚀等）。存在触电危险的作业场所应使用绝缘材料。

7.1.2 安全标志牌应图形清晰,无毛刺、孔洞等影响使用的瑕疵。

7 .2 尺寸型号选用

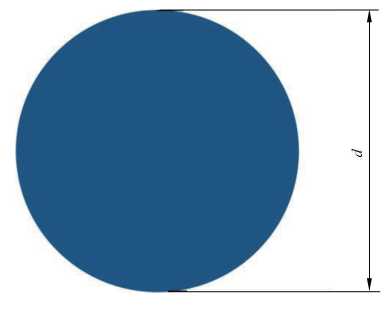

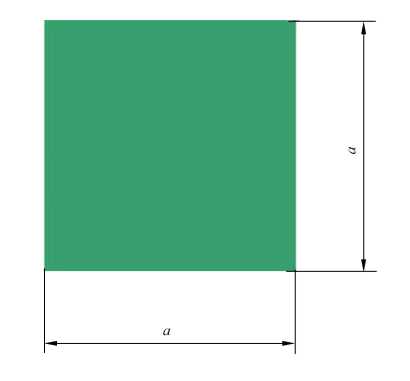

安全标志牌的尺寸大小应满足在观察距离范围内易于被注意到（观察距离L与三角形标志的外边长b、圆形标志的外径d以及正方形标志的边长a的关系见附录D中D.1）,并应能按场所位置的不同（不同场所位置的型号选用见D.2）正确识别安全标志的图形符号以及需要遵守安全标志所传达的信息。

7 .3 设置要求

7 .3 .1 安全标志牌应设在醒目位置。照明条件差的场所应采用逆向反光材料和自发光材料制作安全标志图形。

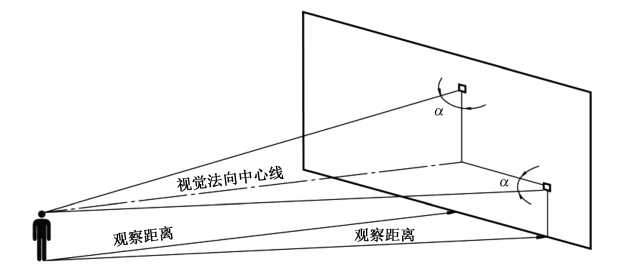

7.3.2 安全标志牌的平面与视线夹角应接近90°,观察者位于最大观察距离时,最小夹角应不小于

75°,如图8所示。

α为观察者的视线与标志平面的夹角。

图8 安全标志牌平面观察示意图

7.3.3 多个安全标志牌在同一部位设置时,应按警告、禁止、指令、提示类型的顺序,先左后右、先上后下排列。

7.3.4 安全标志牌的固定方式分附着式、悬挂式和柱式三种。悬挂式和附着式的标志牌应稳固,柱式的标志牌和支架应联接牢固。

7 .4 检查与维修

7.4 .1 安全标志牌应至少每半年检查一次,如发现存在以下情况,应立即更换或采取相应措施:

a) 安全色或对比色变色、褪色;

b) 本体材料变形、开裂或剥落;

c) 安装不牢靠;

d) 部分缺失或损毁;

e) 被遮挡;

f) 与环境颜色相融;

g) 照明亮度不足。

7 .4 .2 在修整或更换安全标志牌时应有临时标志替换。

8 工业管道基本识别色和识别符号

8 .1 基本识别色

8.1.1 工业生产中地面及以上气体和液体输送管道(以下简称“工业管道”)的八种常见物质基本识别色和颜色标准编号及色样应符合表2的规定。

物质种类	基本识别色	色样	颜色标准编号
水	艳绿		G03
水蒸气（灭火介质）	大红		R03
空气	淡灰		B03
气体	中黄	二	Y07
酸或碱	紫		P02
可燃液体	棕		YR05
其他液体	黑		^—
氧	淡蓝		PB06

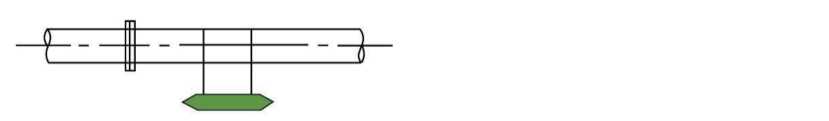

8.1.2 工业管道的基本识别色标识方法应按照下列要求进行选择（相关示例见附录E中图E.1）:

a）在管道全长上标识;

b）在管道上以宽为150mm的色环标识;

c）在管道上以长方形的识别色标牌标识;

d）在管道上以带箭头的长方形识别色标牌标识;

e）在管道上以系挂的识别色标牌标识。

8.1.3 当采用8.1.2中b）、c）、d）及e）方法时,相邻两个标识之间的距离不应小于10m。

8.1.4 8.1.2中c）、d）及e）的标牌最小尺寸应以能清楚观察识别色来确定。

8.1.5 当管道采用8.1.2中b）、c）、d）及e）基本识别色标识方法时,其标识的场所应包括所有管道的起点、终点、交叉点和穿墙孔两侧等的管道上和其他需要标识的部位。

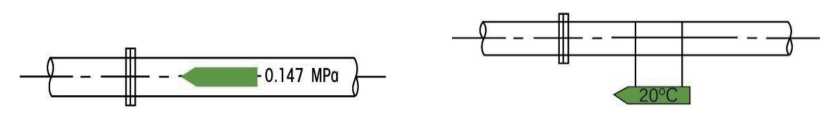

8 .2 识别符号

8 .2 .1 基本组成

识别符号基本组成应包含但不限于物质名称和流向。

颜色样片

RAL(DIN6164)

Munsell

BS5252

NCS

红

RAL1003 (7.5∶8.5∶3)

RAL3001/840-HR (7.6∶7.3∶3.2)

RALEFFECT450-6 (7.6∶8.1∶2.0)

7.5R4/14G^b

7.5R4/15G^a

7.5R4/16G

04E56

04E53

S1080-RGL

S1085-Y90R

S1080-Y90RGL

S1580-Y90R

S1580-Y90RGL

S2570-Y90RGL

黄

RAL1003 (2.5∶6.5∶1)

RAL1003/840-HR (2.6∶6.2∶0.9)

RAL1021/840-HR (1.9∶6.6∶0.9)

RALEFFECT290-6 (2.7∶6.1∶0.8)

RALEFFECT270-5 (2.0∶6.5∶0.9)

2.5Y8/12G

2.5Y8/14G^a

2.5Y8/16G 5Y8/12G^b5Y8/14G 10YR8/12G

10YR8/14G

08E53

08E51

10E55

10E51

S0585-Y20RGL

S1070-Y10R

S0580-Y10R

S1080-Y10RGL

S1070-Y10RGL

S1080-Y10R

S0580-Y10RGL

S0570-Y10RGL

S0570-Y10R

S1080-Y

S1080-YGL

S1070-Y

S0580-YGL

S1070-YGL

S0580-Y

绿

RAL6032 (21.7∶6.5∶4) RAL6032/840-HR (21.7∶5.9∶4.0)

RALEFFECT220-5 (21.7∶5.9∶4.1)

10G4/10G^a

7.5G4/9G^b

2.5G4/10G 5G4/10G 5G4/8G

7.5G4/10G

14E56

S1565-GGL

S1565-G

S2060-G-GL

S3060-GGL

S2060-G

S2565-GGL

S2565-G

S3060-G

S3060-B90GGL

颜色样片	RAL(DIN6164)	Munsell	BS5252	NCS
蓝	RAL5005 (16.7∶7.2∶3.8) RAL5005/840-HR (16.7∶6.3∶3.8) RAL5017/840-HR (17.1∶6.3∶3.6) RALEFFECT640-5 (16.7∶6.2∶3.7)	2.5PB3.5/10G^a,b10B3/8G 2.5PB3/8G 2.5PB3/10G 5PB4/12G 5PB3/10G	20E56 20E53	S2065-R90B S3060-R90B S3560-R90B S3065-R90BGL S3065-R90B S4050-R80B S3060-R80B S2565-R80B
白	RAL9003 (N∶0∶0.5) RAL9003/840-HR (N∶0.1∶0.4) RALEFFECT120-1 (N∶0.1∶0.4)	N9.5G^a N9.0G^b	00E55	S0500-N
黑	RAL9004 (N∶0∶9) RAL9004/840-HR (N∶0.1∶8.2) RALEFFECT790-5 (N∶0.4∶8.6)	N1G^a N1.5G^b	00E53	S9000-N
Munsell和NCS颜色样片有光滑表面或粗糙表面。如表面光滑,则Munsell采用标记“G”,NCS采用标记“GL”
^a 代表来源于JISZ9103。 ^b 代表来源于ANSIZ535.1。

编号	图形标志	名称	设置范围和地点
1-08		当心电缆 Warningcable	有暴露的电缆或地面下有电缆施工的地点
1-09		当心自动启动 Warningautomatic start-up	有自动启动装置的设备
1-10	A	当心机械伤人 Warningmechanical injury	易发生机械卷入、轧压、碾压、剪切等机械伤害的作业地点
1-11	A	当心塌方 Warningcollapse	有塌方危险的地段、地区,如:堤坝及土方作业的深坑、深槽等

编号	图形标志				名称	设置范围和地点
1-16					当心碰头 Warningoverhead obstacle	有发生碰头危险的部位或地点
1-17	y	/	∖		当心挤压 Warningcrushing	有产生挤压的装置、设备或场所,如:自动门、电梯门、车站屏蔽门等
	Z
	^.	■	■	^ʌ
1-18					当心烫伤 Warningscald	有热源易造成伤害的作业地点,如:冶炼、锻造、铸造、热处理车间等
1-19					当心伤手 Warninginjuring hand	易造成手部伤害的作业地点, 如:玻璃制品、木制加工、机械加工车间等

编号	图形标志	名称	设置范围和地点
1-24	A	当心高温表面 Warninghotsurface	有灼烫危害的部位或场所
1-25	A	当心低温 Warninglow temperature/freezing conditions	易导致冻伤的场所,如:冷库、气化器表面、存在液化气体的场所等
1-26		当心磁场 Warningmagneticfield	有强磁场的区域或场所
1-27	A	当心电离辐射 Warningradioactive material/ionizing radiation	有产生电离辐射危害的作业场所,如:生产、储运、使用存在电离辐射物质的作业区

编号	图形标志	名称	设置范围和地点
1-36	ʌ	当心跌落 Warningdrop(fall)	有跌落危险的地点,如:无护栏的梯台、水边等
1-37	A	当心滑倒 Warningslippery surface	有滑跌危险的地点,如:地面有油、冰、水、青苔等位置
1-38	A	当心落水 Warningfallinginto water	有落水危险的地点,如:城市河流,消防水池等
1-39	A	当心缝隙 Warninggap	有缝隙的装置、设备或场所,如: 自动门、电梯门、列车等

编号	图形标志	名称	设置范围和地点
1-44		当心工件移动 Warningrapid movementof workpiecein pressbrake	有需要移动工件进行操作的位置,如:机械加工车间内机加工设备
1-45		当心铁丝网 Warningbarbedwire	有使用铁丝网的场所或位置, 如:使用铁丝网对零部件进行捆扎的仓库,铁丝网围栏等
1-46		当心遥控机械 Warningrunning overbyremote operatorcontrolled machine	有使用遥控机械的场所
1-47	A	当心电弧 Warningarcflash	存在两个导电材料之间高能放电的部位

编号	图形标志	名称	设置范围和地点
1-48	ʌ	当心冰面 Warningthinice	有产生破裂危险的结冰场所
1-49	A	注意防潮 Warning moisture-proof	易由潮湿引发危险的场所,如: 危险品中转库、危险品总仓库区等
1-50	A	当心摩擦、撞击 Warningfriction andimpact	易由摩擦、撞击后引发火灾、爆炸等事故的场所,如:危险品生产区、危险品总仓库区等
1-51		当心窒息 Warningasphyxiating atmosphere	存在有限空间以及可能缺氧作业的场所,惰性气体可能积聚的场所,通风不良的场所

编号	图形标志		名称	设置范围和地点
2-03	I	)	禁止带火种 Nokindling	禁止带火种的场所
2-04	便		禁止用水灭火 Noextinguishing withwater	存在不允许用水灭火的场所, 如:未切断电源的火灾场所、存在与水发生剧烈化学反应物质的场所等
2-05			禁止放置易燃物 Nolaying inflammablething	有明火设备或高温的作业场所,如:动火区,各种焊接、切割、锻造、浇注车间等场所
2-06			禁止阻塞 Noobstructing	禁止阻塞的指定区域,如:安全出口、疏散通道等

编号	图形标志		名称	设置范围和地点
2-07	(	)	禁止启动 Nostarting	暂停使用的设备附近,如:设备检修、更换零件等
2-08			禁止合闸 Noswitchingon	设备或线路检修时,相应开关附近
2-09	I	)	禁止转动 Noturning	检修或专人定时操作的设备附近
2-10			禁止叉车和其他场(厂)内机动车辆通行 Noaccessforforklift trucksandother industrialvehicles	禁止叉车和其他场（厂）内机动车辆通行的场所

编号	图形标志		名称	设置范围和地点
2-11		)	禁止乘人 Nousingthis liftforpeople	易造成乘人伤害的设施,如:室外运输吊篮、外操作载货电梯框架等
2-12			禁止靠近 Nonearing	禁止靠近的危险区域,如:高压试验区、输变电设备设施等
2-13			禁止入内 Noentering	进入易造成人员伤害的场所, 如:高压设备室等未经许可禁止入内或非工作人员禁止入内的场所,未经检测或未吹扫置换完成的有限空间
2-14	®		禁止推动 Nopushing	易于倾倒的装置或设备

编号	图形标志			名称	设置范围和地点
2-15	I			禁止停留 Nostopping	易造成人员危害的场所,如:粉碎场地、危险路口、桥口等处
2-16				禁止通行 Nothoroughfare	有危险的作业区域,如:起重、爆破现场,道路施工工地等
2-17	®			禁止跨越 Nostriding	禁止跨越的危险地段,如:专用的运输通道、带式输送机和其他作业流水线,作业现场的沟、坎、坑等
2-18	I	^^^^^^	)	禁止攀登 Noclimbing	禁止攀爬的危险地点,如:有坍塌危险的建筑物、构筑物、设备旁

编号	图形标志	名称	设置范围和地点
2-19	®	禁止跳下 Nojumpingdown	禁止跳下的危险地点,如:河道、深沟、深池、车站站台及盛装过有毒物质、易产生窒息气体的槽车、贮罐、地窖等处
2-20	®	禁止伸出窗外 Nostretchingout ofthewindow	易于造成头、手伤害的部位或场所,如:公交车窗,火车车窗等
2-21		禁止倚靠 Noleaningagainst	禁止倚靠的地点或部位,如:列车车门、车站屏蔽门、电梯轿门等
2-22	®	禁止坐卧 Nositting	高温、腐蚀性、塌陷、坠落、翻转、易损等易于造成人员伤害的设备设施表面

编号	图形标志		名称	设置范围和地点
2-23		^^^^^^	禁止蹬踏 Nosteppingon surface	高温、腐蚀性、塌陷、坠落、翻转、易损等易于造成人员伤害的设备设施表面
2-24	®		禁止触摸 Notouching	存在危险的设备或物体表面, 如:炽热物体,具有毒性、腐蚀性物体等
2-25			禁止伸入 Noreachingin	易于夹住身体部位的装置或场所,如:有开口的传动机、破碎机等
2-26			禁止饮用 Nodrinkingwater	禁止饮用水的开关或者阀门处,如:循环水、工业用水、污染水等

编号	图形标志		名称	设置范围和地点
2-27	®		禁止抛物 Notossing	抛物易伤人的地点,如:高处作业现场、深沟（坑）等
2-28			禁止戴手套 Nowearinggloves	戴手套易造成手部伤害的作业地点,如:旋转的机械加工设备附近
2-29		4	禁止穿带钉鞋 Nowearing metalstudded footwear	有静电火花会导致灾害或有触电危险的作业场所,如:有易燃易爆气体或粉尘的车间及带电作业场所
2-30			禁止开启无线移动通信设备 Noactivatedmobile phones	禁止使用非防爆无线移动通信设备的场所,如:油库、化工装置区等

编号	图形标志			名称	设置范围和地点
2-31			I	禁止携带金属物或手表 Nometallicarticles orwatches	易受到金属物品干扰的微波和电磁场所,如:磁共振室等
2-32				禁止佩戴心脏起搏器者靠近 Noaccessforpeople withactiveimplanted cardiacdevices	禁止佩戴心脏起搏器者靠近的场所,如:安装人工起搏器者禁止靠近的高压设备、大型电机、发电机、电动机、电磁吸盘、雷达和有强磁场设备等
2-33		^^^^^^		禁止植入金属材料者靠近 Noaccessforpeople withmetallic implants	禁止植入金属材料者靠近的场所,如:磁共振室等
2-34	®			禁止游泳 Noswimming	禁止游泳的水域

编号	图形标志		名称	设置范围和地点
2-35	®		禁止滑冰 Noskating	禁止滑冰的场所
2-36		^^^^^^^	禁止携带托运武器及仿真武器 Nocarryingweapons andemulating weapons	禁止携带和托运武器及仿真武器的场所或交通工具,如:火车、飞机、地铁等
2-37			禁止携带托运易燃及易爆物品 Nocarryingflammable andexplosive materials	禁止携带和托运易燃、易爆物品及其他危险品的场所或交通工具,如:火车、飞机、地铁等
2-38			禁止携带托运有毒物品及有害液体 Nocarryingpoisonous materialsand harmfulliquid	禁止携带和托运有毒物品及有害液体的场所或交通工具,如: 火车、飞机、地铁等

编号	图形标志			名称	设置范围和地点
2-39				禁止携带托运放射性及磁性物品 Nocarryingradioactive andmagnetic materials	禁止携带和托运放射性及磁性物品的场所或交通工具,如:火车、飞机、地铁等
2-40	®			禁止放置重物 Noheavyload	存在限重的部位或场所
2-41	®			禁止喷水 Nospraying withwater	遇水能发生触电、化学反应的场所或位置,如:固体氢氧化钠存在场所,电石库等
2-42		^^^^^^^	)	禁止火灾时使用电梯 Nousingliftinthe eventoffire	电梯出入口处

编号	图形标志			名称	设置范围和地点
2-43				禁止行走或驻留 Nowalkingor standinghere	禁止行走或驻留的场所,如:有坠落风险的设备设施附近或在建施工项目附近等
2-44				禁止使用未完成的脚手架 Nousingthis incompletescaffold	存在未安装完成脚手架的场所或位置
2-45		0	I	禁止改变开关状态 Noalteringthe stateoftheswitch	更改开关状态可能造成较严重的事故或对人产生伤害的设备或场所
2-46				禁止动火作业 Nooperating hotworks	禁止动火作业的场所或位置

编号	图形标志			名称	设置范围和地点
2-47	I	^^^^^^		禁止燃放烟花爆竹 Nosettingoff fireworks	禁止燃放烟花爆竹场所或位置,如:有易燃易爆物质的场所等
2-48	I		)	禁止翻越 Nocrossingbarrier	禁止翻越栏杆的场所或区域, 如:建筑工地临边防护栏杆等
2-49				禁止酒后作业 Nooperatinginthe stateofintoxication	酒后作业易引起伤害的场所或区域
2-50			k	禁止超药量作业 Noworkingwith excessivedosage	超药量作业易引起事故的场所或区域

编号	图形标志			名称	设置范围和地点
3-03	(	^^^^^	)	必须戴口罩 Wearamask	需要戴口罩的场所,如:纺织清花车间、粉状物料拌料车间、矿山凿岩处以及医疗器械和食品加工车间等
3-04				必须戴防毒面具 Wearrespiratory protection	需要戴防毒面具的场所,如:有毒物散发的地点
3-05	您			必须戴护耳器 Wearearprotection	需要戴护耳器的场所,如:铆接车间、织布车间、射击场、工程爆破、风动掘进等处
3-06				必须戴安全帽 Wearsafetyhelmet	需要戴安全帽的场所,如:矿山、建筑工地、伐木场、造船厂及起重吊装处,有限空间作业场所等

编号	图形标志			名称	设置范围和地点
3-07	(		)	必须戴防护面罩 Wearafaceshield	需要戴防护面罩的场所,如:酒瓶洗瓶和罐装车间等
3-08	Q			必须戴防护帽 Wearprotectivecap	需要戴防护帽的场所,如:纺织、石棉、玻璃纤维以及具有旋转设备的机加工车间等
3-09	❷			必须系安全带 Wearasafetyharness	需要系安全带的场所,如:涉及高处作业、有限空间作业的场所
3-10	(	)		必须穿救生衣 Wearlifejacket	需要穿救生衣的场所,如:船舶、海上构造物等

编号	图形标志				名称	设置范围和地点
3-11			,		必须穿防护服 Wearprotective clothing	需要穿防护服的场所,如:具有放射、微波、高温的场所,生物实验室,冶炼、焊接及需防静电的易燃易爆物质场所等
3-12					必须戴防护手套 Wearprotectivegloves	需要戴防护手套的场所,如:具有腐蚀、污染、灼烫、冰冻及触电等危险的作业地点
3-13	O				必须穿防护鞋 Wearsafetyfootwear	需要穿防护鞋的场所,如:具有腐蚀、灼烫、触电、砸（刺）伤等危险的作业地点
3-14		1^^		)	必须穿防静电鞋 Wearanti-static footwear	需要穿防静电鞋的场所

编号	图形标志				名称	设置范围和地点
3-15		_i^B‰.			必须洗手 Washyourhands	需要洗手的行为,如:接触有毒有害物质作业出口处或食品卫生加工入口处
			#

3-16					必须加锁 Keeplocked	需要加锁的场所,如:剧毒品、危险品库房以及需加锁防止误操作的场所

			U
3-17				)	必须接地 Connectanearth terminalto theground	需要接地的部位


3-18					必须拔出插头 Disconnectmainsplug fromelectricaloutlet	需要拔出插头的部位,如:在设备维修、故障、长期停用、无人值守状态下使用的插头

编号	图形标志	名称	设置范围和地点

3-19	^^^^^^^" ^^^^l^^^^^^^^^^^^^ɪ	必须握住扶手带 Usehandrail	需要握住扶手带的场所或部位,如:自动扶梯和自动步道等

3-20		必须检查防护装置 Checkguard	需要检查防护装置的场所或部位,如:安装有固定式和移动式防护罩的机械设备等
3-21		必须消除静电 Eliminatestatic	需要进行静电消除的场所或部位,如:生产、使用、储存、装卸易燃易爆物品的场所,产生可燃性粉尘的生产装置、干式捕集法装
3-21	H ^ ≡	electricity	置以及装卸此类物料的场所,易燃气体、易燃液体槽车和船的装
	H ^ ≡	electricity	置以及装卸此类物料的场所,易燃气体、易燃液体槽车和船的装
			卸场所,静电电击能产生危害的场所


			需要进行通风处理的作业场所
		必须通风	或通风不良的场所或部位,如:
3-22		Keepventilation	面粉生产车间、有限空间作业场所等

编号	图形标志		名称	设置范围和地点
4-08	W		应急电话 Emergencytelephone	安装应急电话的地点
4-09		查	紧急医疗站 Doctor	有医生的医疗救助场所
4-10		.<s>+ • ∙∙ ∙ ∙∙ ∙ •∙∙∙∙∙∙ um:/ ∙∙∙⅜i∙∙ T	洗眼台 Eyewashstation	固定洗眼台或移动洗眼装置
4-11		T	安全淋浴设施 Safetyshower	安全淋浴设施设置点

型号	观察距离L	三角形标志的外边长b （警告标志外边）	圆形标志的外径d （禁止标志外径或指令标志外径）	正方形标志的边长a （提示标志边长）
1	0<L≤2.5	0.088	0.070	0.063
2	2.5<L≤4.0	0.142	0 .110	0.100
3	4.0<L≤6.3	0.220	0.175	0.160
4	6.3<L≤10.0	0.350	0 .280	0.250
5	10.0<L≤16.0	0.560	0.450	0.400
6	16.0<L≤25.0	0.880	0 .700	0.630
7	25.0<L≤40.0	1.400	1.110	1.000
注:允许有3%的误差。

索引

名称编号

安全出口 ............................................................................................................... 4-01

安全淋浴设施.........................................................................................................4-11

必须拔出插头.........................................................................................................3-18

必须穿防护服.........................................................................................................3-11

必须穿防护鞋 .........................................................................................................3-13

必须穿防静电鞋......................................................................................................3-14

必须穿救生衣.........................................................................................................3-10

必须戴安全帽.........................................................................................................3-06

必须戴防毒面具......................................................................................................3-04

必须戴防护帽.........................................................................................................3-08

必须戴防护面罩......................................................................................................3-07

必须戴防护手套......................................................................................................3-12

必须戴防护眼镜......................................................................................................3-01

必须戴护耳器.........................................................................................................3-05

必须戴口罩............................................................................................................3-03

必须戴遮光护目镜...................................................................................................3-02

必须固定气瓶.........................................................................................................3-25

必须加锁...............................................................................................................3-16

必须检查防护装置...................................................................................................3-20

必须接地...............................................................................................................3-17

必须使用隔绝式呼吸器.............................................................................................3-24

必须通风...............................................................................................................3-22

必须握住扶手带......................................................................................................3-19

必须洗手...............................................................................................................3-15

必须系安全带.........................................................................................................3-09

必须消除静电.........................................................................................................3-21

必须阅读使用说明书................................................................................................3-23

避险处..................................................................................................................4-02

当心绊倒...............................................................................................................1-35

当心爆炸...............................................................................................................-03

名称编号

当心冰面...............................................................................................................-48

当心叉车和其他场（厂）内机动车辆 ..............................................................................-31

当心车辆...............................................................................................................-32

当心充电电池 .........................................................................................................-41

当心触电...............................................................................................................-07

当心磁场...............................................................................................................-26

当心低温...............................................................................................................-25

当心电弧...............................................................................................................-47

当心电缆...............................................................................................................-08

当心电离辐射.........................................................................................................-27

当心吊物...............................................................................................................-15

当心跌落...............................................................................................................-36

当心非电离辐射 ......................................................................................................-30

当心缝隙...............................................................................................................-39

当心腐蚀...............................................................................................................-04

当心高温表面.........................................................................................................-24

当心高压气瓶.........................................................................................................-43

当心工件移动.........................................................................................................-44

当心弧光...............................................................................................................-23

当心滑倒...............................................................................................................-37

当心火车...............................................................................................................-33

当心火灾...............................................................................................................-02

当心机械伤人 .........................................................................................................-10

当心激光...............................................................................................................-29

当心挤压...............................................................................................................-17

当心夹手...............................................................................................................-20

当心卷入...............................................................................................................-40

当心坑洞...............................................................................................................-13

当心裂变物质 .........................................................................................................-28

当心落水...............................................................................................................-38

当心落物...............................................................................................................-14

当心冒顶...............................................................................................................-12

当心摩擦、撞击.........................................................................................................-50

当心碰头...............................................................................................................-16

当心伤手...............................................................................................................-19

当心生物危害 .........................................................................................................-06

当心塌方...............................................................................................................-11

当心烫伤...............................................................................................................-18

当心铁丝网............................................................................................................-45

当心氧化物............................................................................................................-42

当心遥控机械.........................................................................................................-46

名称编号

当心有犬...............................................................................................................-22

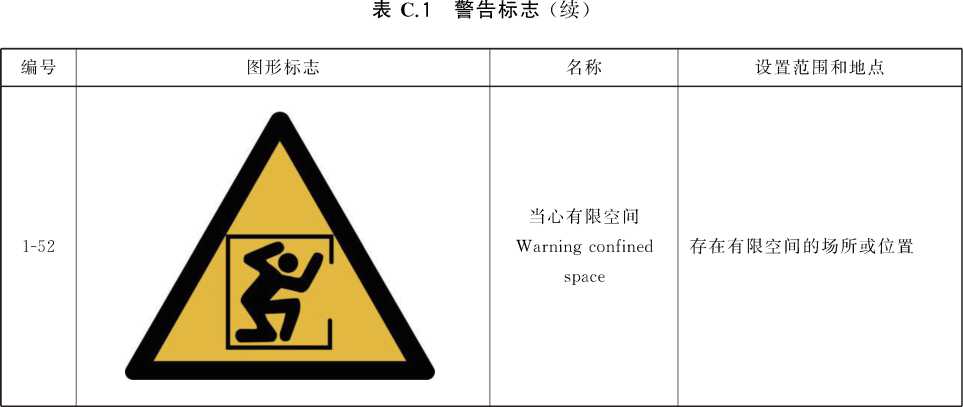

当心有限空间.........................................................................................................-52

当心扎脚...............................................................................................................-21

当心窒息...............................................................................................................-51

当心中毒...............................................................................................................-05

当心坠落...............................................................................................................-34

当心自动启动.........................................................................................................-09

击碎板面...............................................................................................................4-06

急救点..................................................................................................................4-07

紧急集合点............................................................................................................4-04

紧急医疗站............................................................................................................4-09

禁止叉车和其他场（厂）内机动车辆通行........................................................................2-10

禁止超药量作业......................................................................................................2-50

禁止乘人...............................................................................................................2-11

禁止触摸...............................................................................................................2-24

禁止穿带钉鞋.........................................................................................................2-29

禁止带火种............................................................................................................2-03

禁止戴手套............................................................................................................2-28

禁止蹬踏...............................................................................................................2-23

禁止电动自行车进入................................................................................................2-51

禁止动火作业.........................................................................................................2-46

禁止翻越...............................................................................................................2-48

禁止放置易燃物......................................................................................................2-05

禁止放置重物.........................................................................................................2-40

禁止改变开关状态...................................................................................................2-45

禁止合闸...............................................................................................................2-08

禁止滑冰...............................................................................................................2-35

禁止火灾时使用电梯................................................................................................2-42

禁止酒后作业.........................................................................................................2-49

禁止开启无线移动通信设备.......................................................................................2-30

禁止靠近...............................................................................................................2-12

禁止跨越...............................................................................................................2-17

禁止攀登...............................................................................................................2-18

禁止抛物...............................................................................................................2-27

禁止佩戴心脏起搏器者靠近.......................................................................................2-32

禁止喷水...............................................................................................................2-41

禁止启动...............................................................................................................2-07

禁止燃放烟花爆竹...................................................................................................2-47

禁止入内...............................................................................................................2-13

名称编号

禁止伸出窗外.........................................................................................................2-20

禁止伸入...............................................................................................................2-25

禁止使用未完成的脚手架..........................................................................................2-44

禁止跳下...............................................................................................................219

禁止停留...............................................................................................................215

禁止通行...............................................................................................................216

禁止推动...............................................................................................................214

禁止吸烟...............................................................................................................2-01

禁止携带金属物或手表.............................................................................................231

禁止携带托运放射性及磁性物品.................................................................................239

禁止携带托运易燃及易爆物品................................................................... 237

禁止携带托运有毒物品及有害液体..............................................................................238

禁止携带武器及仿真武器..........................................................................................236

禁止行走或驻留......................................................................................................2-43

禁止烟火...............................................................................................................2-02

禁止倚靠...............................................................................................................2-21

禁止饮用...............................................................................................................2-26

禁止用水灭火.........................................................................................................2-04

禁止游泳...............................................................................................................234

禁止植入金属材料者靠近..........................................................................................233

禁止转动...............................................................................................................2-09

禁止阻塞...............................................................................................................2-06

禁止坐卧...............................................................................................................2-22

可动火区...............................................................................................................4-05

洗眼台..................................................................................................................410

应急避难场所.........................................................................................................4-03

应急电话...............................................................................................................4-08

注意安全...............................................................................................................1-01

注意防潮...............................................................................................................-49

英文对应词编号

Breaktoobtainaccess……………………………………………………………………………………4-06

Checkguard………………………………………………………………………………………………3-20 Connectanearthterminaltotheground ^{………………………………………………………………}3-17

Disconnectmainsplugfromelectricaloutlet……………………………………………………………3-18 Doctor ^{……………………………………………………………………………………………………}4-09

Eliminatestaticelectricity ………………………………………………………………………………3-21 Emergencyexit……………………………………………………………………………………………4-01 Emergencyshelter ………………………………………………………………………………………4-03 Emergencytelephone ^{……………………………………………………………………………………}4-08 Evacuationassemblypoint………………………………………………………………………………4-04 Eyewashstation …………………………………………………………………………………………4-10

Firstaid ^{…………………………………………………………………………………………………}4-07

Flareupregion……………………………………………………………………………………………4-05

Haven ^{……………………………………………………………………………………………………}4-02 Hotworksprohibited ……………………………………………………………………………………2-46

Keeplocked………………………………………………………………………………………………3-16 Keepventilation …………………………………………………………………………………………3-22

Noaccessforforklifttrucksandotherindustrialvehicles ……………………………………………2-10 Noaccessforpeoplewithactiveimplantedcardiacdevices^{……………………………………………}2-32 Noaccessforpeoplewithmetallicimplants……………………………………………………………2-33 Noactivatedmobilephones………………………………………………………………………………2-30 Noallowingelectricbicycles ^{……………………………………………………………………………}2-51 56

英文对应词编号

Noalteringthestateoftheswitch………………………………………………………………………2-45 Noburning ^{………………………………………………………………………………………………}2-02 Nocarryingflammableandexplosivematerials ………………………………………………………2-37 Nocarryingpoisonousmaterialsandharmfulliquid ^{…………………………………………………}2-38 Nocarryingradioactiveandmagneticmaterials ………………………………………………………2-39 Nocarryingweaponsandemulatingweapons ^{…………………………………………………………}2-36 Noclimbing………………………………………………………………………………………………2-18 Nocrossingbarrier^{………………………………………………………………………………………}2-48 Nodrinkingwater ………………………………………………………………………………………2-26 Noentering ^{………………………………………………………………………………………………}2-13 Noextinguishingwithwater ……………………………………………………………………………2-04 Noheavyload ^{……………………………………………………………………………………………}2-40 Nojumpingdown…………………………………………………………………………………………2-19 Nokindling ^{………………………………………………………………………………………………}2-03 Nolayinginflammablething……………………………………………………………………………2-05 Noleaningagainst ^{………………………………………………………………………………………}2-21 Nometallicarticlesorwatches …………………………………………………………………………2-31 Nonearing ^{………………………………………………………………………………………………}2-12 Noobstructing……………………………………………………………………………………………2-06 Nooperatinghotworks ^{…………………………………………………………………………………}2-46 Nooperatinginthestateofintoxication ………………………………………………………………2-49 Nopushing ^{………………………………………………………………………………………………}2-14 Noreachingin……………………………………………………………………………………………2-25 Nosettingofffireworks^{…………………………………………………………………………………}2-47 Nositting…………………………………………………………………………………………………2-22 Noskating ^{………………………………………………………………………………………………}2-35 Nosmoking ………………………………………………………………………………………………2-01 Nosprayingwithwater ^{…………………………………………………………………………………}2-41 Nostarting ………………………………………………………………………………………………2-07 Nosteppingonsurface ^{…………………………………………………………………………………}2-23 Nostopping ………………………………………………………………………………………………2-15 Nostretchingoutofthewindow ^{………………………………………………………………………}2-20 Nostriding ………………………………………………………………………………………………2-17 Noswimming ^{……………………………………………………………………………………………}2-34 Noswitchingon …………………………………………………………………………………………2-08 Nothoroughfare ^{…………………………………………………………………………………………}2-16 Notossing…………………………………………………………………………………………………2-27 Notouching^{………………………………………………………………………………………………}2-24

Noturning ………………………………………………………………………………………………2-09 Nousingliftintheeventoffire ^{………………………………………………………………………}2-42

Nousingthisincompletescaffold ………………………………………………………………………2-44

英文对应词编号

Nousingthisliftforpeople ……………………………………………………………………………2-11

Nowalkingorstandinghere ^{……………………………………………………………………………}2-43

Nowearinggloves ………………………………………………………………………………………2-28

Nowearingmetal-studdedfootwear ^{……………………………………………………………………}2-29

Noworkingwithexcessivedosage ………………………………………………………………………2-50

Refertoinstructionmanual/booklet^{……………………………………………………………………}3-23

Payattentiontoventilation………………………………………………………………………………3-22

Safetyshower ^{……………………………………………………………………………………………}4-11

Securegascylinders………………………………………………………………………………………3-25

Usehandrail^{………………………………………………………………………………………………}3-19

Useself-containedbreathingappliance…………………………………………………………………3-24

Warningarc^{………………………………………………………………………………………………}1-23 Warningarcflash ………………………………………………………………………………………1-47 Warningasphyxiatingatmosphere^{………………………………………………………………………}1-51

Warningautomaticstart-up ……………………………………………………………………………1-09 Warningbarbedwire ^{……………………………………………………………………………………}1-45 Warningbatterycharging ………………………………………………………………………………1-41

Warningbiologicalhazard ^{………………………………………………………………………………}1-06 Warningcable……………………………………………………………………………………………1-08 Warningcollapse^{…………………………………………………………………………………………}1-11

Warningconfinedspace…………………………………………………………………………………1-52 Warningcorrosivesubstance ^{……………………………………………………………………………}1-04 Warningcounterrotatingrollers…………………………………………………………………………1-40 Warningcrushing ^{………………………………………………………………………………………}1-17

Warningcrushingofhands………………………………………………………………………………1-20 Warningdanger ^{…………………………………………………………………………………………}1-01

Warning drop (fall) ................................................................................................ -36

Warningdroppingdown^{…………………………………………………………………………………}1-34 Warningelectricity………………………………………………………………………………………1-07 Warningexplosivematerial ^{……………………………………………………………………………}1-03 Warningfallingintowater………………………………………………………………………………1-38 58

英文对应词编号

Warningfallingobjects …………………………………………………………………………………1-14 Warningfire^{………………………………………………………………………………………………}1-02 Warningfissionmatter …………………………………………………………………………………1-28 Warningfloor-levelobstacle ^{……………………………………………………………………………}1-35

Warningforklifttrucksandotherindustrialvehicles…………………………………………………1-31 Warningfrictionandimpact^{……………………………………………………………………………}1-50 Warninggap………………………………………………………………………………………………1-39 Warningguarddog^{………………………………………………………………………………………}1-22 Warninghole ……………………………………………………………………………………………1-13 Warninghotsurface ^{……………………………………………………………………………………}1-24 Warninginjuringhand …………………………………………………………………………………1-19 Warninglaserbeam^{………………………………………………………………………………………}1-29 Warninglowtemperature/freezingconditions…………………………………………………………1-25 Warningmagneticfield ^{…………………………………………………………………………………}1-26 Warningmechanicalinjury………………………………………………………………………………1-10 Warningmoisture-proof^{…………………………………………………………………………………}1-49 Warningnon-ionizingradiation…………………………………………………………………………1-30 Warningoverheadload ^{…………………………………………………………………………………}1-15 Warningoverheadobstacle………………………………………………………………………………1-16 Warningoxidizingsubstance ^{……………………………………………………………………………}1-42 Warningpressurizedcylinder……………………………………………………………………………1-43 Warningradioactivematerial /ionizingradiation ^{……………………………………………………}1-27 Warningrapidmovementofworkpieceinpressbrake ………………………………………………1-44 Warningrooffall^{…………………………………………………………………………………………}1-12 Warningrunningoverbyremoteoperatorcontrolledmachine ………………………………………1-46 Warningscald ^{……………………………………………………………………………………………}1-18 Warningslipperysurface ………………………………………………………………………………1-37 Warningsplinter^{…………………………………………………………………………………………}1-21 Warningthinice…………………………………………………………………………………………1-48 Warningtoxicmaterial ^{…………………………………………………………………………………}1-05 Warningtrain ……………………………………………………………………………………………1-33 Warningvehicle ^{…………………………………………………………………………………………}1-32 Washyourhands…………………………………………………………………………………………3-15 Wearafaceshield ^{………………………………………………………………………………………}3-07 Wearamask ……………………………………………………………………………………………3-03 Wearasafetyharness^{……………………………………………………………………………………}3-09 Wearanti-staticfootwear ………………………………………………………………………………3-14 Wearearprotection^{………………………………………………………………………………………}3-05 Weareyeprotection………………………………………………………………………………………3-01 Wearlifejacket ^{…………………………………………………………………………………………}3-10 Wearopaqueeyeprotection ……………………………………………………………………………3-02

编号	图形标志		名称	设置范围和地点
1-12	A		当心冒顶 Warningrooffall	有冒顶危险的作业场所,如:矿井、隧道等
1-13			当心坑洞 Warninghole	有坑洞易造成伤害的作业地点,如:构件的预留孔洞及各种深坑的上方等
1-14		κ	当心落物 Warningfalling objects	易发生落物危险的地点,如:高处作业、立体交叉作业的下方等
1-15			当心吊物 Warningoverhead load	有吊装设备作业的场所,如:施工工地、仓库、车间等

型号	适用场所和位置
1	设备或部件
2
3
4	车间内,公共区域
5	车间入口处、车间内、厂区内和工地内,公共区域
6	工地、工厂等的入口处,车间入口处、厂区内和工地内,公共场所入口处
7	工地、工厂等的入口处,公共场所入口处

安全色	对比色
黄色	黑色
红色	白色
蓝色	白色
绿色	白色
注:安全色和对比色的色品区域见附录A,颜色示例见附录B。

编号	图形标志	名称	设置范围和地点
1-01	ɪ	注意安全 Warningdanger	易造成人员伤害的场所及设备等
1-02		当心火灾 Warningfire	易发生火灾危险的场所,如:易燃物质的生产、储运、使用等地点
1-03		当心爆炸 Warningexplosive material	易发生爆炸危险的场所,如:易燃易爆物质的生产、储运、使用或受压容器等

编号	图形标志	名称	设置范围和地点
1-20		当心夹手 Warningcrushing ofhands	有产生挤压的装置、设备或部位,如:自动门、电梯门、列车车门等
1-21		当心扎脚 Warningsplinter	易造成脚部伤害的作业地点, 如:铸造车间、木工车间、施工工地及有尖角散料等处
1-22	A	当心有犬 Warningguarddog	有犬类活动的场所
1-23		当心弧光 Warningarc	有弧光造成眼部伤害的各种作业场所

编号	图形标志	名称	设置范围和地点
1-28		当心裂变物质 Warningfissionmatter	有裂变物质的作业场所,如:裂变物质使用车间、储运仓库、容器等
1-29		当心激光 Warninglaserbeam	有激光产品和生产、使用、维修激光产品的场所
1-30		当心非电离辐射 Warningnon-ionizing radiation	有非电离辐射的作业场所
1-31		当心叉车和其他场（厂）内机动车辆 Warningforklifttrucks andotherindustrial vehicles	有叉车和其他场（厂）内机动车辆通行的场所

编号	图形标志	名称	设置范围和地点
1-32		当心车辆 Warningvehicle	厂内车、人混合行走的路段,道路的拐角处、平交路口;车辆出入较多的厂房、车库等出入口处
1-33		当心火车 Warningtrain	厂内铁路与道路平交路口,厂（矿）内铁路运输线等
1-34	A	当心坠落 Warningdropping down	易发生坠落危害的作业地点
1-35		当心绊倒 Warningfloor-level obstacle	有障碍物,绊倒易造成伤害的地点
