加油站主管设备设施管理

目

contents 录

•室内重要设备

•室外重要设备

•关键设备应急处置

课程目标

培训结束后

/学员能够熟悉重要设备的使用和维护

/学员能够熟练操作关键设备的应急处置

PART 01

室内重要设备

光源管理

标识形象灯光

营业灯光

其他灯光

涵盖范围：

大立招、油站顶棚标 识灯、便利店标识灯

开关时间：

点至

涵盖范围：

顶棚灯光、便利店灯 光、入口指示灯、价 格及服务指示灯

涵盖范围：

洗手间灯光、办公室 灯光、过道灯光等

点

开关时间：

点至

开关时间：

应尽量做到随手关灯

注意开关电源时，保持手面干燥

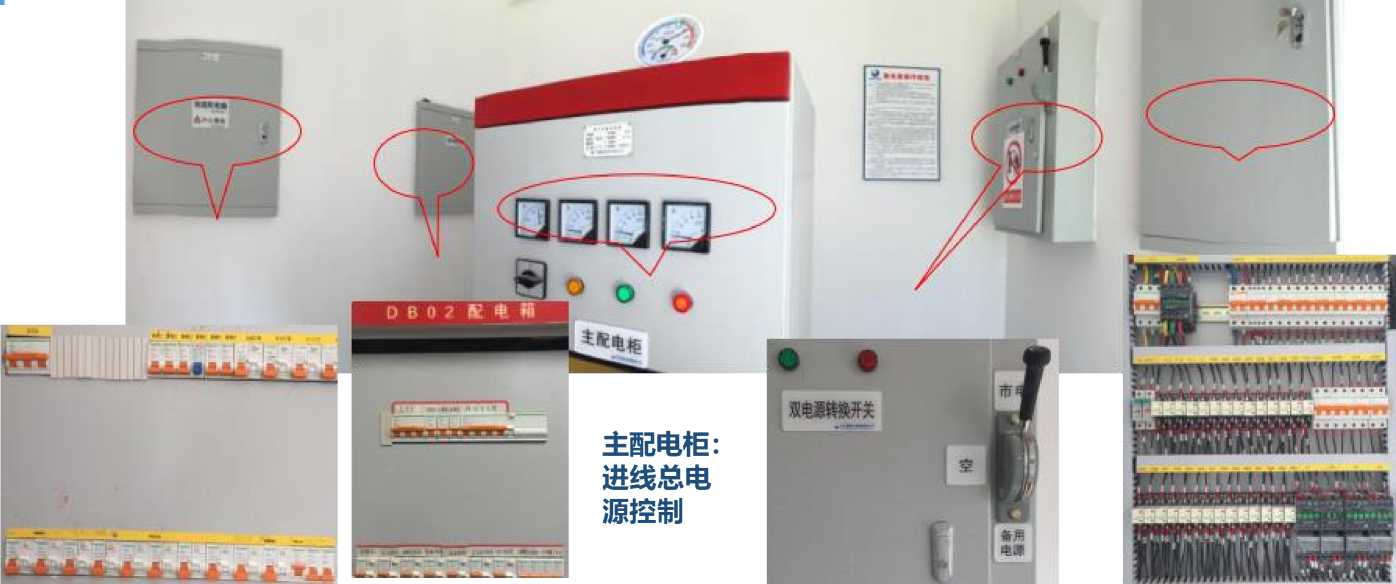

电气线路的配置

前庭配电柜：

前庭照明、VI

室内配电柜： 室内插座、照明

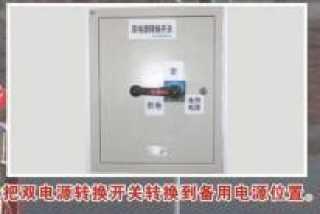

双电源转换柜：

市电/发电机切换

加油机控制柜： 加油机电源控制

电气线路的维护

执行项目和频次：

1. 每日检查配电柜内是否有油气味（鼻子闻）

2. 每日观察配电房内温度是否正常（温度湿度计）

3. 每周清扫配电房内、配电柜外表面的灰尘和蛛网

4. 每周检查配电柜内、人孔井、电缆井防爆胶泥是否完好

5. 每周检查配电柜内开关标识是否清晰准确

6. 每周检查静电报警器是否使用正常

7. 每周检查主配电柜电压表、电流表是否指示正常，功能正常

8. 每月试运行紧急按钮，要求罩棚立柱和收银台分别试运行

y温湿度计如何查看？

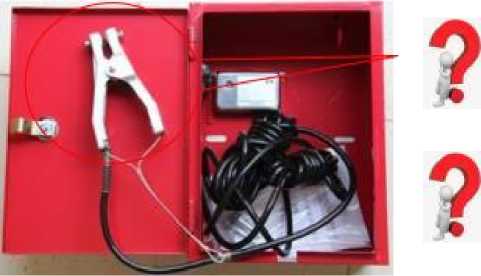

静电报警器如何检查？

如何检查线路电压是否 正常？

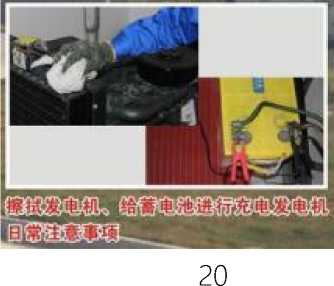

发电机的维护

执行项目和频次：

1. 每周发电机需试运行一次，试运行前做 常规检查，包括冷却水、柴油、机油、 输油管、电池、频率表、电压表、指示 灯、按钮及切换开关等。

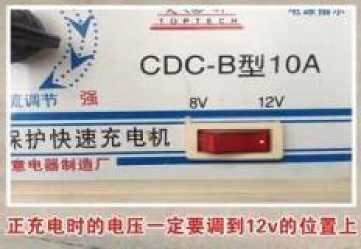

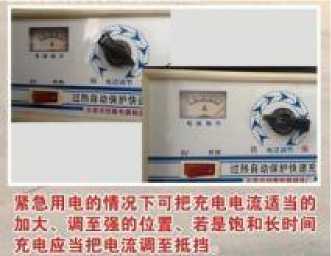

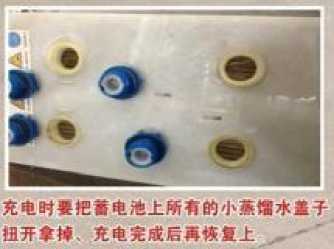

2. 每两周将发电机电池充电一次。

3. 每年更换一次发电机机油，使用量大的可

以每半年一次。

4. 确保操作流程上墙。

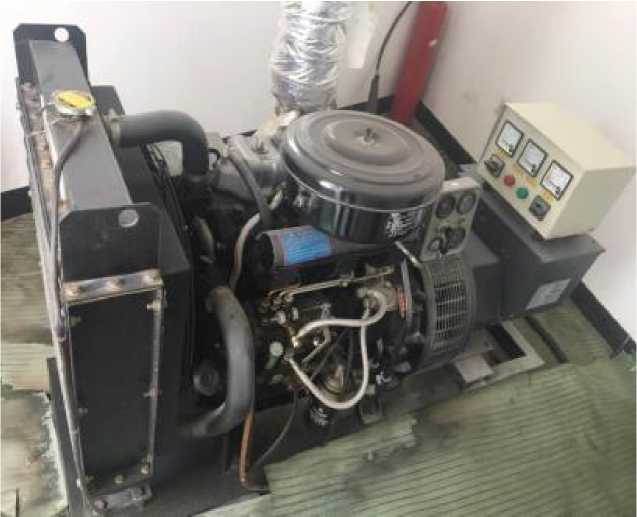

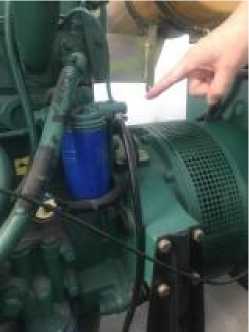

发电机的维护

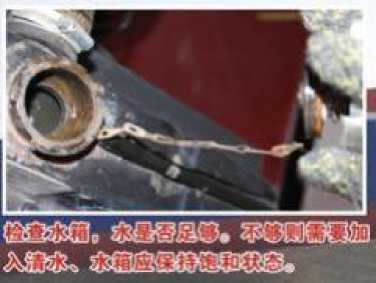

冷却水充足

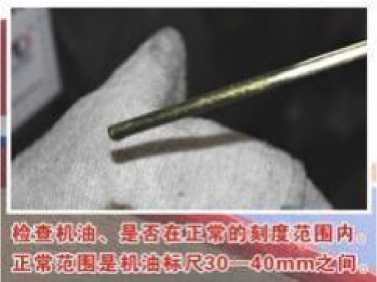

机油充足

输油管无渗油

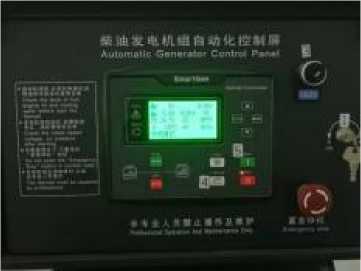

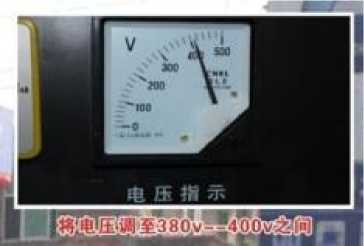

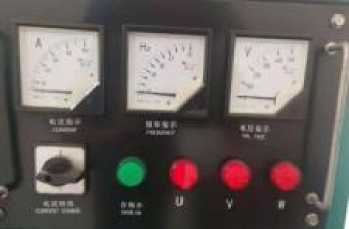

频率表、电压表、指示灯、 按钮及切换开关正常

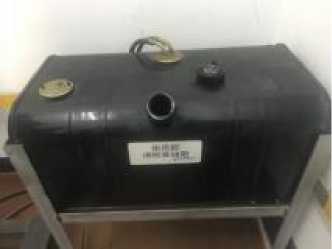

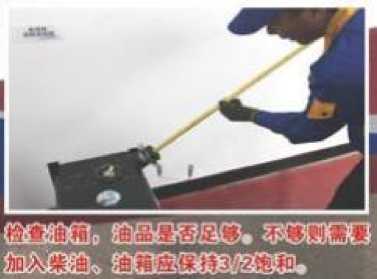

柴油半桶左右

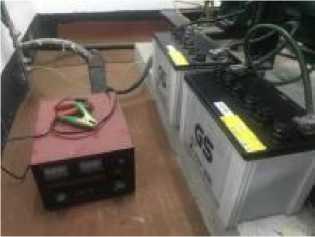

电池及充电器连接正常

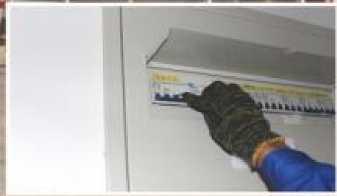

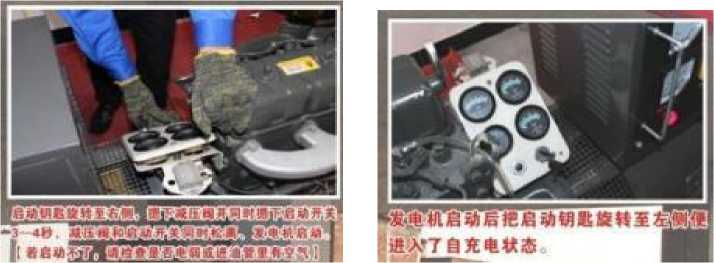

发电机操作流程

1

3

2

4

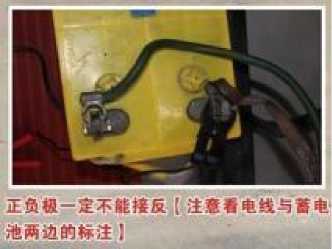

检查电池连接线是否松看、检査外界接

入线是否松动

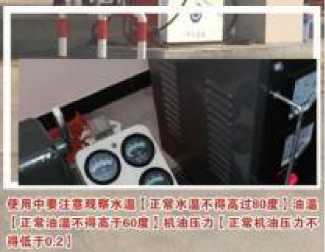

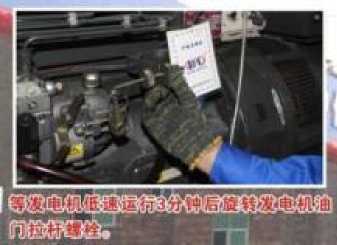

发电机操作流程

5

8

6

7

9

10

11

12

发电机操作流程

13

16

14

15

17

市电恢短后关闭发电机、关闭所有带负

荷电源开关

18

9

发电机操作流程

21

23

22

24

25

26

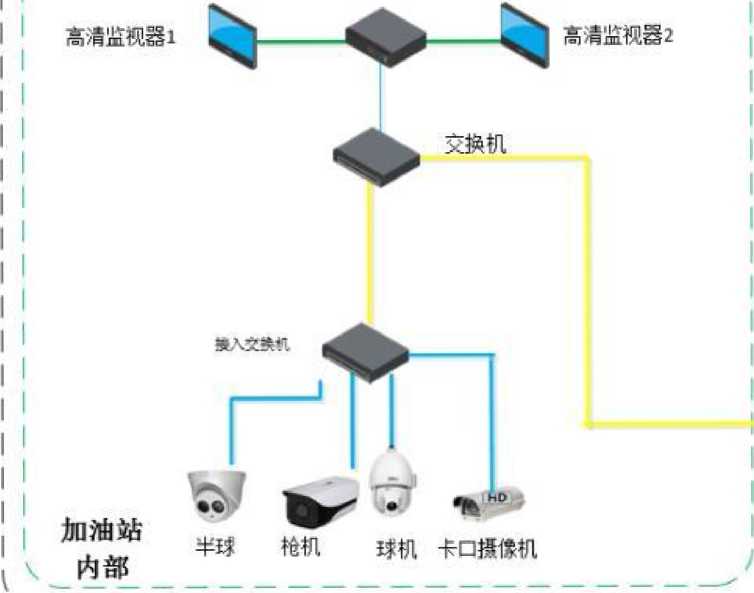

监控的酉己置――——二二二:二二二二二二二二二

硬盘录據机

图例上

淞千 匣餡

VGA

---------RS232

音頻

....HW

....开美量

监控的维护

执行项目和频次：

1. 每天观察监控是否存在角度偏移

2. 每天检查监控是否正常使用

您会回放录像吗？

无视频信号

单个摄像头无信号

单个摄像头不清晰

l主机电源线是否接好 （ 电源灯是否亮）；

l显示器视频线是否接

好

；

l主机视频线是否接好

l检查对应的网线或同 轴 电缆接头是否接好；

l对应摄像头是否坏损， 如坏损需及时更换

l打开摄像机玻璃镜片， 用干净的毛巾擦拭，

除去灰尘 l报工程维修

验钞机的维护

检查频率：

每周一次

②检查进钞口，确保：

l无异物阻塞

l干净无灰尘

注意：如有灰尘沉积，应将验钞机侧立用干抹布或毛

刷擦拭，避免将灰尘落入污染验钞芯片

① 检查页爪，确保：

l无断裂，缺损

l 无异物填塞，保持干净

② 检查显示屏及操作面板， 确保：

l显示清晰可见

l 面板按键可用

PART 02

室外重要设备

消防器材—配置

加油岛

油罐区

每台油机配备：

l 4KG干粉灭火器2个

l 灭火毯1块    /

l灭火毯1块

l 35KG推车式干粉灭火器1个 若两种介质储罐超过15m时，应 分别配备

便利店/仓库

在靠近门的位置各配备： 4KG干粉灭火器2个

办公室/配电室/发电房

各配备：

4KG干粉灭火器2个

或

I 3KG二氧化碳灭火器2个

每个加油站灭火毯数量不少于5块，还需配备消防沙2m³, 消

防铲3把，消防桶3个，推荐配置吸油毡

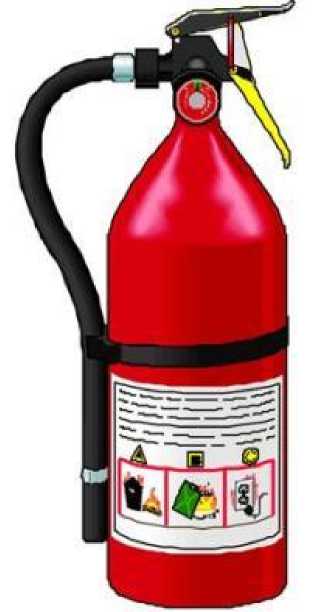

消防器材—灭火器的检查

① 检查指针是否落在绿色区域 如指针落在：

绿色区域——压力正常

黄色区域——压力偏高，但仍可正常使用 红色区域——压力不足，需及时灌装更换

② 检查插销是否灵活， 铅封是否有效

干粉灭火器或二氧化碳灭火器

消防器材—灭火器的检查

③ 检查喷管有无破损皲裂， 喷头有无堵塞；

如喷管皲裂需及时更换

干粉灭火器或二氧化碳灭火器

、金维修fe∣ -

.s⅛*s≡λ7

遍*

MPa

wɪ检聽员二

K旦旦一年^ H

-Ti毎一

④ 检查铭牌是否完好，灌 装日期，有效期；

如灭火器过期需及时更换

⑤ 检查灭火器底部及罐体有无腐蚀； 如有腐蚀应及时更换

消防器材—灭火器的检查

干粉灭火器或二氧化碳灭火器

⑥将灭火器倒转摇晃三次，防止 底部压实，使粉末均匀分布。

（二氧化碳灭火器无此步骤）

⑦ 填写灭火器状态检查跟踪卡，

登记检查情况；

检查频率：每   一次

消防器材—灭火毯的检查

① 检查折叠方法是否正 确，是否方便快速展开

② 检查是否破损；

如有破损需及时更换

③ 检查是否受潮；

如有受潮应置于阳光下晒干

④ 检查完毕将灭火毯叠 好，放回原位；

检查频率：每  一次

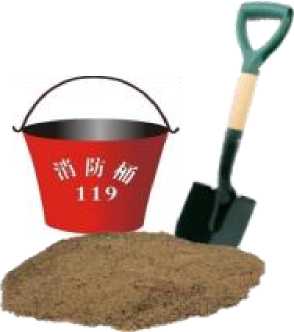

消防器材--消防沙的检查

① 检查消防沙是否细腻、 无杂质；如有杂质应清除杂

质

② 检查消防沙是否保持干燥，无结块；如 消防沙受潮则应将底层沙粒翻至顶层晒干

③ 检查消防桶有无锈蚀渗漏；如有渗漏应及时更换

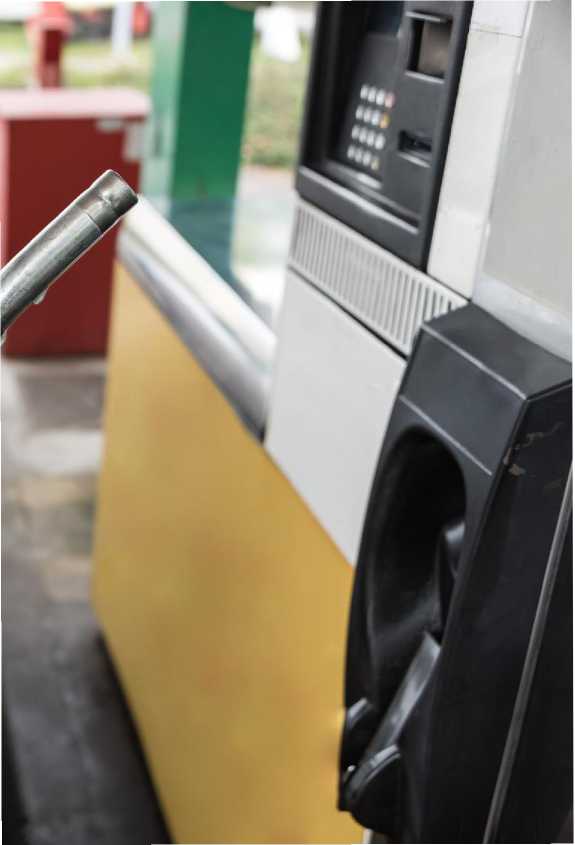

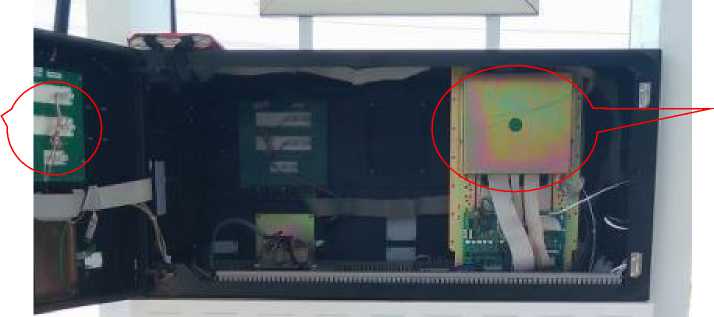

加油机

显示板

主板

电磁阀

流量计

紧急切断阀

4emflm *害户∙

F油胡清出.口要的卡R

过滤器

防爆接线盒

加油机维护

执行项目和频次：

1. 每天检查万向节、拉断阀及加油管是否无渗漏

2. 每天检查油机内是否无渗漏（沙子无渗漏痕迹）

3. 每天检查按键控制部分是否正常

4. 每天检查液晶显示部分是否正常

5. 每天擦拭加油机表面，确保清洁

6. 每月每把枪用20L标准计量桶自测1次

7. 每6个月更换加油机滤网，销量大的油站频率可增加到每3个月更换

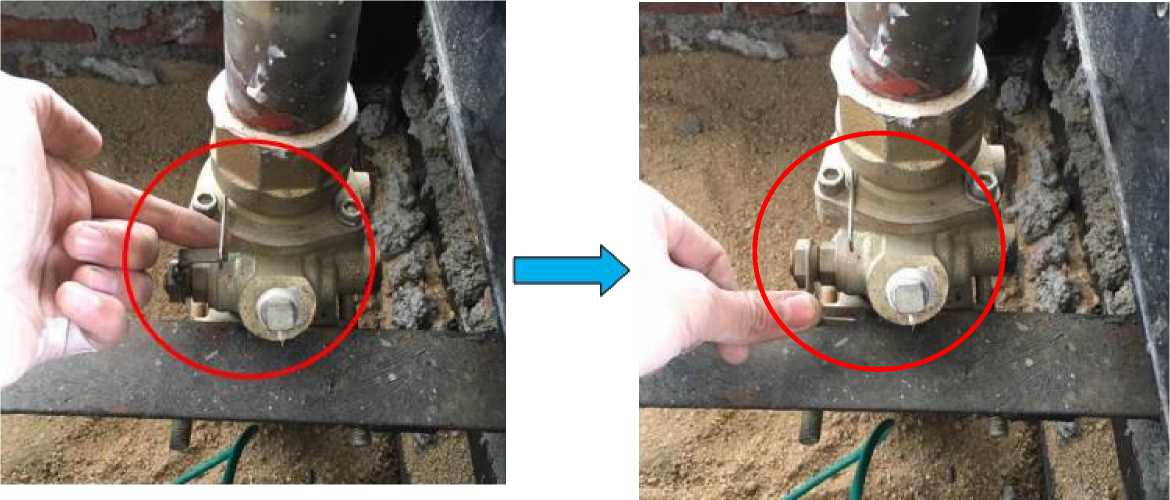

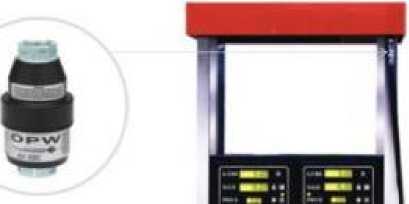

加油机—紧急切断阀的关闭

1.当加油机被撞或起火时，切断阀能自动关闭

2.（全员必会）更换加油机滤芯、油枪、胶管等配件时，需关闭紧急切断阀

咱也去试试吧!

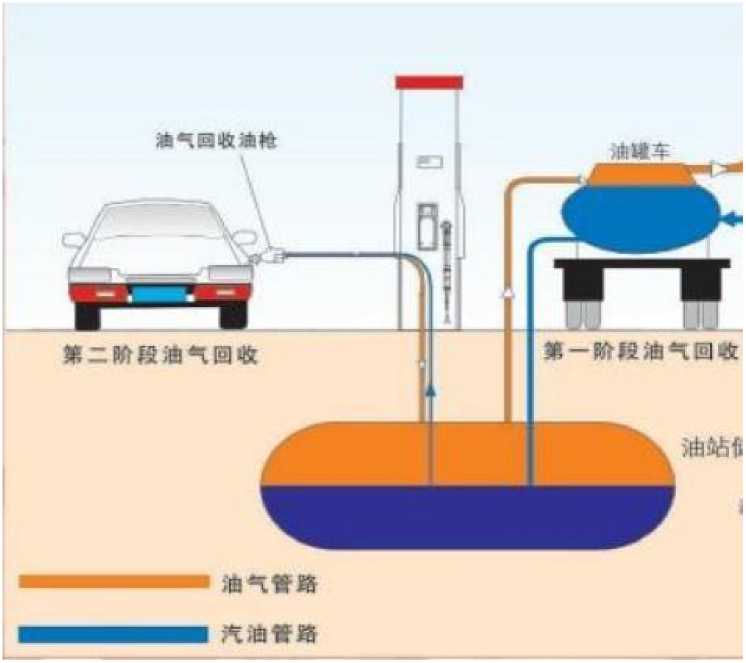

油气回收系统的配置

其中“卸油油气回收系统”为“一 次油气回收系统”

“加油油气回收系统”为“二次油 气回收系统”

“油气排放处理装置”为“三次油 气回收系统”。

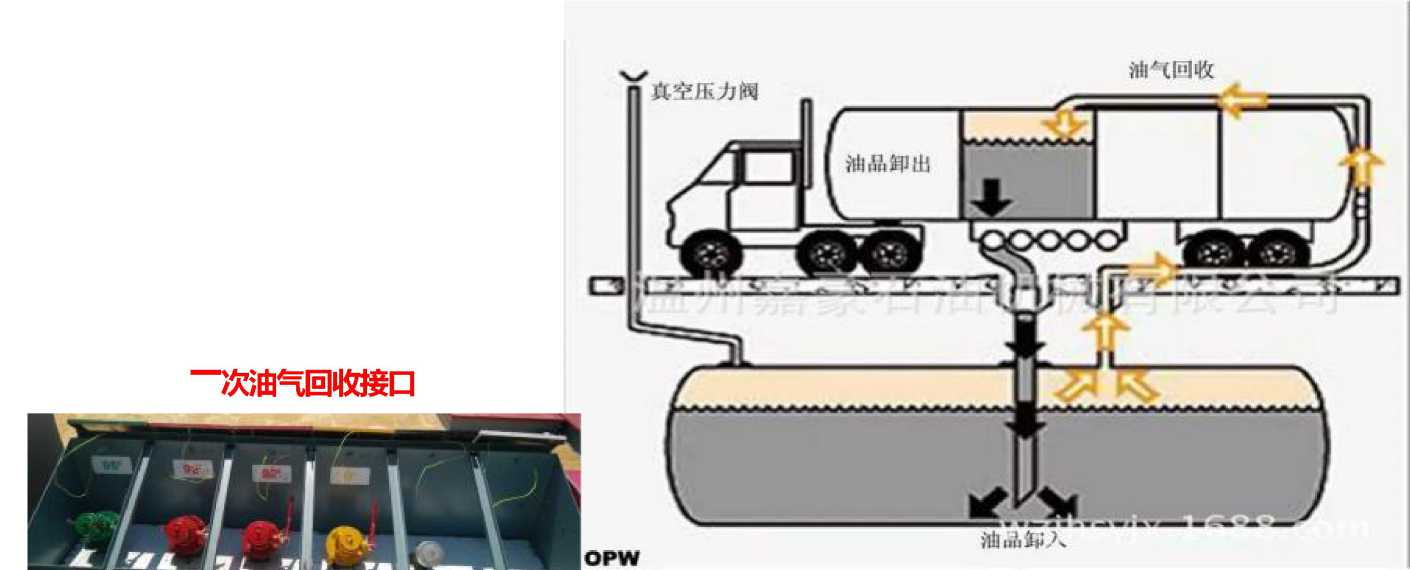

油气回收系统—一次油气回收系统

^一次油气回收接口

OPW

Λ⅛MU∕I⅛

油气冋收

油晶卸出

油出算人

油气回收系统—二次油气回收系统

二次油气回收系统由油 气回收型加油枪、拉断阀、 反向同轴胶管、真空泵控制 板、电源、真空泵和回收管 路组成。

油气回收系统—二次油气回收系统

油气回收加油枪：

枪嘴设有集气罩，集气防溅， 可有效提高油气回收效果。

分散式油气回收泵：

安装在加油机内部，可以带动 一把或两把油气回收枪，为回 收的油蒸汽提供输送动力。

集中式油气回收泵：

安装在油罐人孔井内，可以带 动八把油气回收枪，为回收的 油蒸汽提供输送动力。

油气回收系统—二次油气回收系统

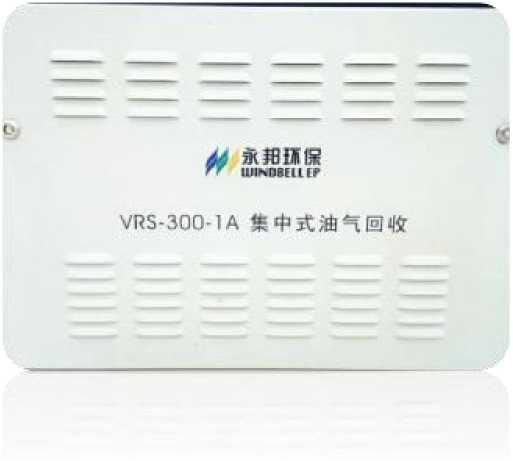

集中式油气回收泵（永邦）：

安装在油罐区地面，可以带动多把油气 回收枪，为回收的油蒸汽提供输送动力。

排污口

π.

集液井（此为重点管理设备，严禁非工程人员进入）： 补偿因油罐距离加油机太远而造成的二次油气回收管 线坡度不足的问题

油气回收系统—三次油气回收系统

*«M

三次油气 i≡收能書

^^*諭气

—讀浄支气

~≡向产品

三次油气回收系統

三次油气回收系统是指在油 品储存过程中，对储油罐内排放的 油气进行处理，达到排放标准。三 次油气回收系统需安装在已经完成 二次油气回收系统改造的加油站。

三次油气回收系统的工作原 理为储油罐内油气压力达到三次油 气回收装置启动条件，三次油气回 收设备启动，将油罐内的油气转化 为液态回到集液罐或储油罐中，并 将符合标准的气体排出。

油气回收系统的维护

执行项目和频次：

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

每周检查一次油气回收管无破损，接头完好 每周检查集液井内管线设备无漏水、漏油现象 每周检查集液井内无明显油气味 每周检查汽油枪集气罩完好，无破损 每周检查汽油枪集气罩与加油枪无脱落迹象 每周检查汽油枪加油时，油枪口周边无浓重汽油味 每周检查加油机内油气回收铜管接头无渗漏（手摸） 每周检查加油机汽油枪胶管无破损

每周检查全部通气管阀门可自由开闭，并处于规定的开闭状态 每周检查油气回收系统是否正常使用（提枪即自动启动油气 回收泵，无异常振动或噪声）

每周检查加油机底部二次油气回收检测口球阀是否关闭

^≡ ≡≡ ≡

人孔井

油品标识：标记油品号

通气管 ：保持油罐常压

卸油口 ：油品注入，内有卸油防溢阀

潜油泵 ：输送油品至加油机

输油管 ：输送油品至加油机

液位仪 ：显示油品液位和数量

人孔井的维护

执行项目和频次：

1. 每天检查各法兰面、管道是否漏油、漏气（观察、手摸、听）

2. 每天观察油站损耗情况，判断是否损耗异常（数据分析）

3. 每天检查人孔井盖是否完好，颜色标识是否清晰

4. 每天检查人孔井内是否无积水

5. 每天检查人孔井内电气密封是否完好（观察）

6. 每天检查卸油口标识是否清晰

7. 每周检查罐内水位，大雨后安排检测一次

8. 每半个月检查观测井内是否有油花（取样）

9. 每月对人孔井进行清洁

10. 每月检查人孔井盖、油罐上表面是否生锈

11. 每年检查人孔井盖、卸油口盖是否有刷防锈漆，是否需要补刷

PART 03

关键设备应急处置

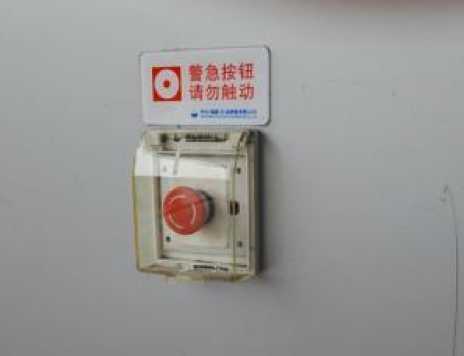

紧急按钮的配置及维护

每月试运行紧急按钮，要求罩棚立柱和收银 台处分别试运行，每个员工均需学会使用

前庭立柱处的紧急按钮

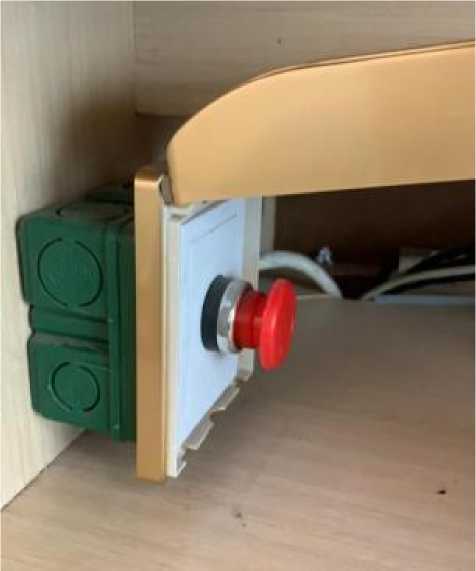

收银台内的紧急按钮

紧急按钮的应急使用

发生如下场景时，应使用紧急按钮：

1.火灾爆炸

2.大面积漏油

3.恶劣天气

4.恐怖袭击

5.其他认为需要使用的场景

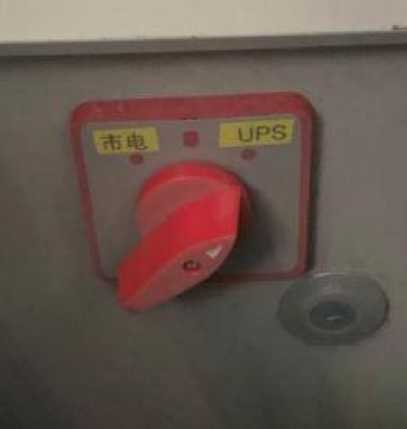

UPS的应急处置

当因UPS自身故障引起上级开关跳闸时，可 切换到旁路（即下图“市电”侧），把电路 从物理上跳开UPS，其余设备可正常使用

感谢观看！
