I 2.系统组成及各部位介绍


规划设计


变电站的规划和设计.应同时设计消防给水系统，消防水源应有可靠的保证。

根据《火力发电厂与变电站设计防火标准［附条文说明］GB 50229-2019》 规定，变电站内建筑物满足耐火等级不低于二级，体积不超过3000hΛ 且火 灾危险性为戊类时，可不设消防给水。根据变电站建（构）筑物的火灾危险性 分类及耐火等级分类，变电站各电气设备室火灾危险性均高于戊类，因此变电 站应配置消防给水系统。


I 2∙系统组成及各部位介绍

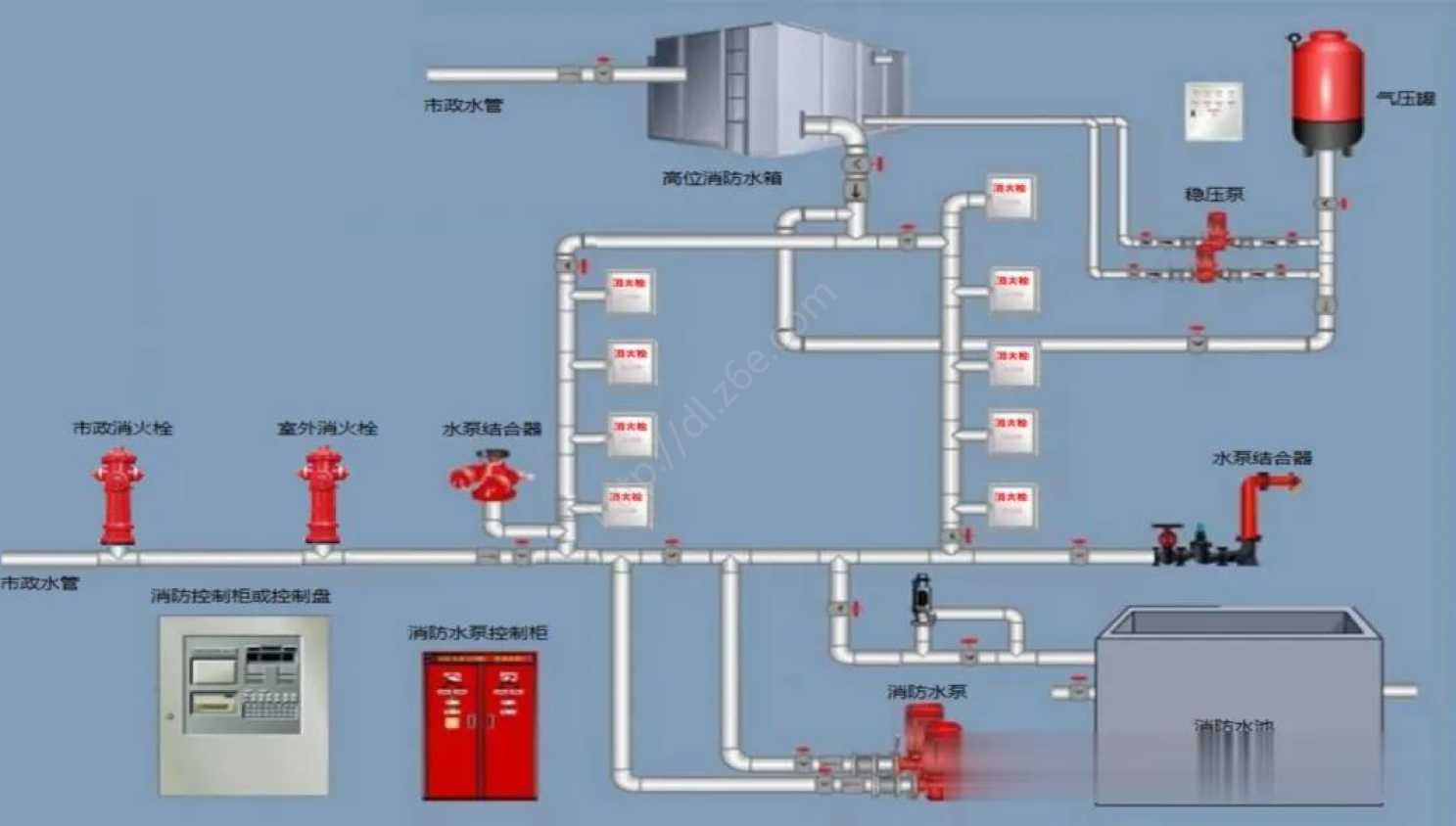

消火栓系统由消防水源、消防供水设施、消防给水管网和消火栓等组成。以建筑！ 物外墙为界可分为室内消火栓系统和室外消火栓系统；按照消防给水管网平时是否充； 水可分为湿式消火栓系统和干式消火栓系统两类。

室外消火栓系统主要供消防人员使用，主要起到四个方面的作用：扑救室外火灾; 控制"飞火，向室内消防给水系统、消防车等提供水源。

室内消火栓系统主要供单位员工使用，是处置建筑初起火灾的主要消防给水系,。 消防人员到达火场后，可以单独使用室内消火栓系统或与消防装备配合使用进行灭火j





2.系统组成及各部位介绍

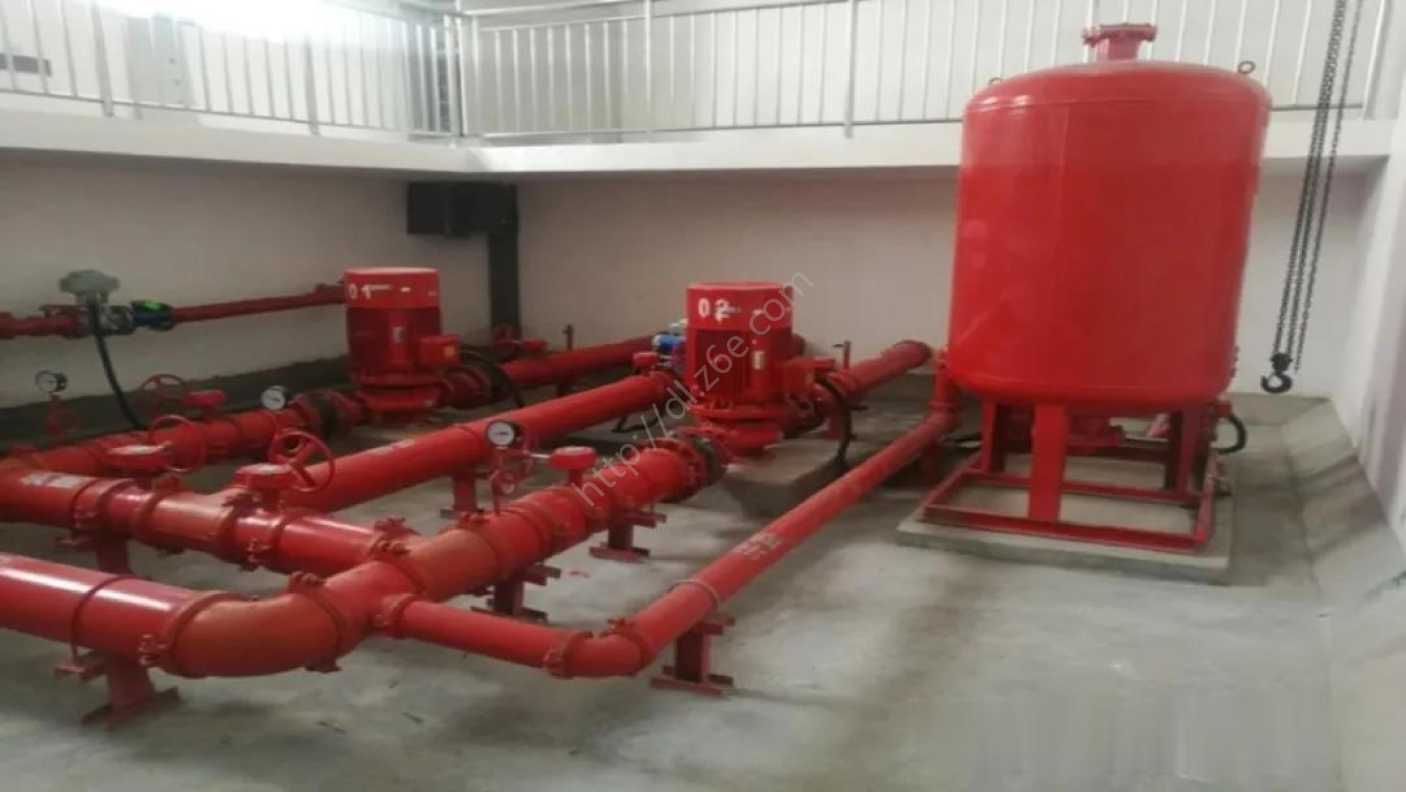

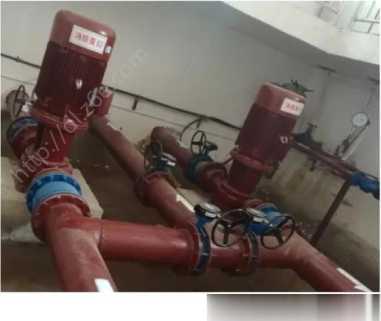

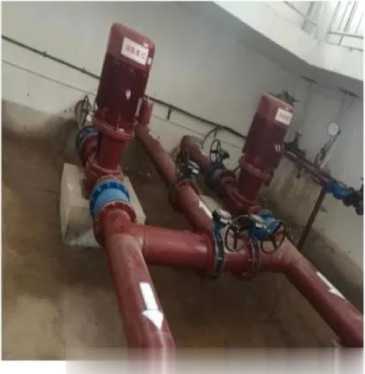

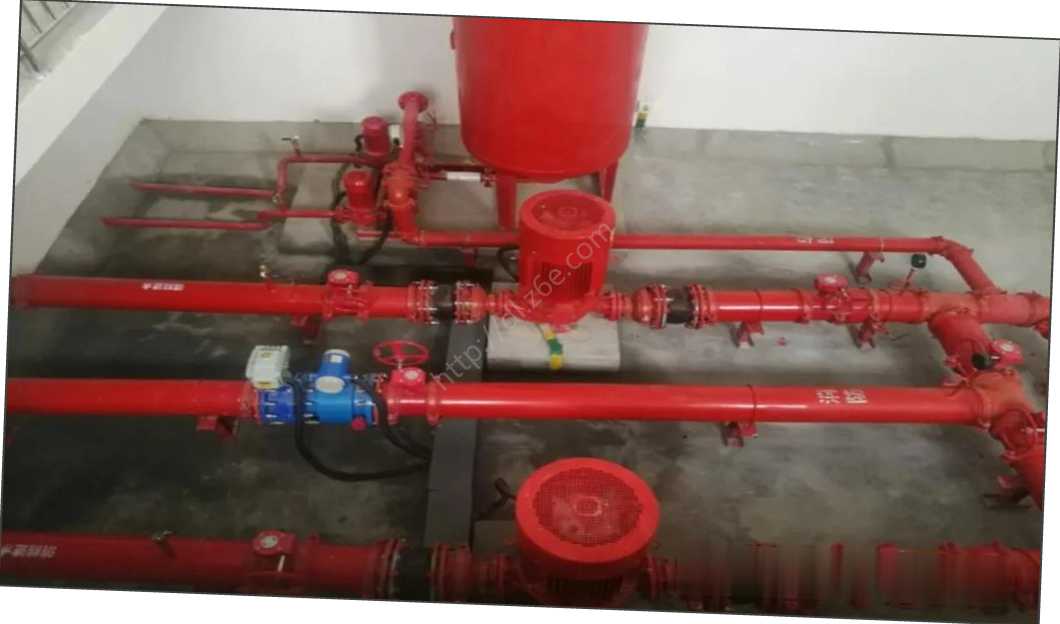

2」消防水泵

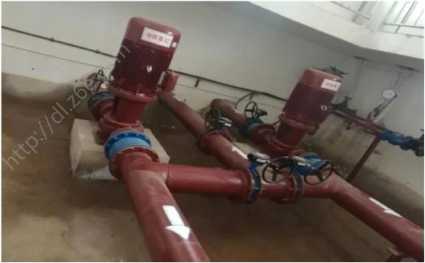

消防水泵：安装在固定灭火系统或 其他消防设施上，用作输送水或泡 沫溶液等液体灭火剂的专用泵，从 消防水池取水，保证供应火场用水.



2.系统组成及各部位介绍

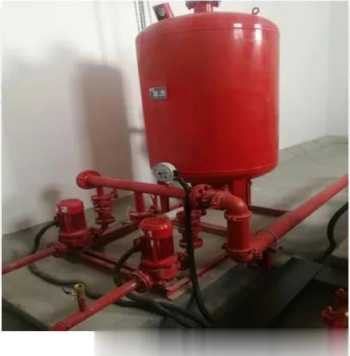

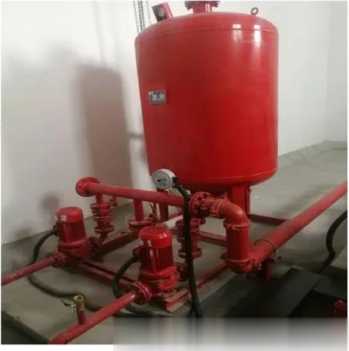

2.2稳压装置


L稳压泵:为消防管网提供满足最不利点正 常工作所需压力。

2、稳压罐：储存稳压泵所输出的水，并具有储 压功能装置，其作用是在稳压泵开启时储压，在稳 压泵停止时持续释放压力,保障系统正常工作。

3、稳压泵电接点压力表：压力节点分高点和低 点，当实际压力接触低点泵启动运行，系统增压； 泵运行压力不断升高，当实际压力接触高点时.泵 停运；即控制系统压力在正常范围之内（一般为04-0.6MPa） β



2.系统组成及各部位介绍


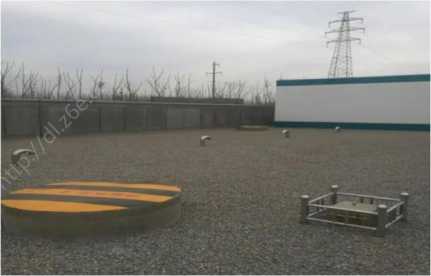

2.3消防水池


消防水池是人工建造的供固定或 移动消防水泵吸水的储水设施.当消 防水池内水位低于设定值时，作用于 蓄水阀开启I往消防水池内供水，维 持消防水池内的H作水位.



2.系统组成及各部位介绍


2.4蓄水阀


蓄水阀阀门开启后, 向蓄水池内注水。



2.系统组成及各部位介绍


2.5液位传感器


显示水箱水池液位，控制 电动蝶阀自动补水，上下位 报警水位控制器水池水位 水箱水位控制。



i±雖■



一三三三二==一-1.<墨畫===-»-





田■・认■


系统组成及各部位介绍

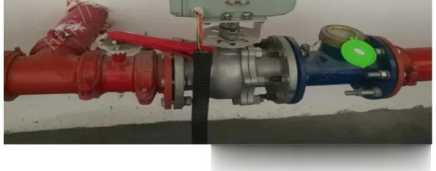

2.6止回阀


止回阀：使水流单向流动。


2.系统组成及各部位介绍


2.7回水管


回水管：试验排水可回收部 分宜排入专用消防水池循环 WJfflo



2.系统组成及各部位介绍

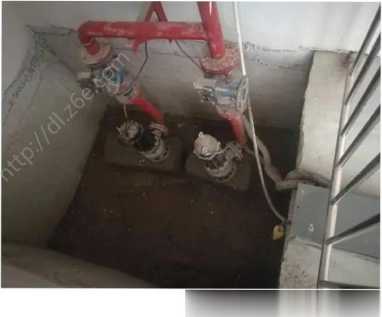

2.8排污设施


排污设施：用于排除消防水 泵房内积水。



2.系统组成及各部位介绍

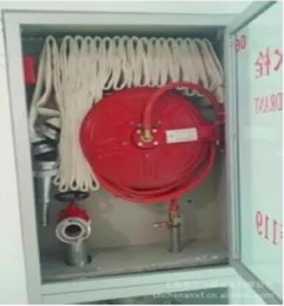

室内消火栓是室内管网向火场供水的，带 有阀门的接口，通常安装在消火栓箱内， 与消防水带和水枪等器材配套使用.

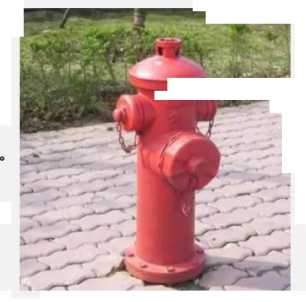

室外消火栓是设置在建筑物外面消防给水管网上 的供水设施，可直接连接水带，水抢出水实施灭 火，也可以供消防车从室外消防给水管网取水， 是扑救火灾的WT師*卩r■


I 2.系统组成及各部位介绍


210消防水枪


灭火的射水工具，用其与水带连接会喷射密 集充实的水流。具有射程远、水量大等  。

根据射流形式和特征不同可分为：直流水枪、 喷雾水枪、多用水枪等。其中常用的水枪是直流 和喷雾水枪。

按水枪的工作压力范围分为

a)低压水枪 C0.2MPa-1,6MPa)

b)中压水枪 C>16MPa-2.5MPa)

C)高压水枪(>2∙5MPa-4.0MPa)


i


2.系统组成及各部位介绍


ZIl水泵接合器


一是当室内消防水泵因检修、停电或其它故障时，利用消防车从室外水源抽水，向室内消 防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水 源抽水，向室内消防给水管网补充消防用水。

当室内消防用水总量大于10L/S时，地下变电站外应设置水泵接合器及室外消火栓。水泵 接合器和室外消火栓应有永久性的明显标志。



编制依据


系统组成及各部位介绍


消防栓水系统建设（维修改造）标准


!______施工关键工序


录 目



设备调试、试验



装置验收


I 3.消防栓水系统建设(维修改造)标准


3.1消防水泵房


1、消防水泉房应设置手动起重设备.

2、消防水泵机组的布置应符合下列规定：

(1)相邻两个机组及机组至墙壁间的净距，当电机容量小于22kW时，不宜小于0.60m;当电动机 容量不小于22kW,且不大于55kW时，不宜小于0.8m;当电动机容量大于5 5kW且小于255kW 时，不宜小于12m;当电动机容量大于255kW时，不宜小于L5m;

(2)当消防水泵就地检修时，应至少在每个机组一侧设消防水泵机组宽度加0.5m的通道，并应保 证消防水泵轴和电动稲专子在检修时能拆卸；

(3)消防水泵房的主要通道宽度不应小于L2m。

3.当采用柴油机消防水泵时，机组间的净距宜按本规范第312条规定值增加02m,但不应小于 1τ2mfl


3•消防柱水系统建设（维修改造）标准


3,1消防水泵房


4、当消防水泵房内设有集中检修场地时.其面积应根据水 泵或电动机外形尺寸确定』并应在周围留有宽度不小于 0.7m的通道.地下式泵房宜利用空间设集中检修场地，

5、消防水泵房内的架空水管道J不应阻碍通道和跨越电气 设备，当必须跨越时「应采取保证通道畅通和保护电气设 备的措施.

6、独立的消防水泵房地面层的地坪至屋盖或天花板等的突 出构件底部间的净高，除应按通风采光等条件确定外，应 保持手动起重吊起物底部与吊运所越过物体顶部之间有 0.5Om以上的净距,


∖⅜⅜⅜

「二

ω

1


[3.消防楼水系统建设(维修改造)标准


7、消防水泵房应至少有一个可以搬运最大设备的门0

8、消防水泵房的设计应根据具体情况设计相应的采暖、通风和排水设施J并应符合 下列规定：

(1)严寒、寒冷等冬季结冰地区采暖温度不应低于10。&但当无人值守时不应低于 5℃;

(2)消防水泵房的通风宜按6次/h设计；

(3)消防水泵房应设置排水设施。

9、独立建造的消防水泵房耐火等级不应低于二级；

10、消防水泵房应加装ɪ非污泵作为防水淹没措施。

11、消防水泵房应设置应急照明。


3.消防栓水系统建设(维修改造)标准


3.2室外消火栓


1、选用要点

(1)室外消火栓采用地上式消火栓.

(2)室外地上式消火栓应有一个直径为10omm和两个直径为

65mm的栓口。寒冷地区设置的室外消火栓应有防冻措施。

(3)室外消火栓的保护半径不应超过15OrTL间距不应超过120m。

(4)室外消火栓距路边不应超过2m,距房屋外墙不宜小于5n%

(5)室外消火栓的出口压力应满足最不利点处消火栓出口压力经计 算不应小于OJMPa.

(6)室外消火栓应设置在便于消防车使用的地点.



I 3.消防检水系统建设(维修改造)标准


3.2室外消火栓


2、室外消防用水量、消防给水管道和消火栓

(1)变电站建筑室外消防用水量不应小于表1的规定


型：y

耐火羊

殖

建筑物火 實危余桂 堯剛

建⅞⅛⅜⅝冰親(■)

≤

E

1501-3000

3001-5000

5001，£0Ora

ZOOOl ~500∞

•-，二n

再捷

15

20

25

30

工再美

_________________________15________________________


表1室外消火栓用水量(L/S)

(2)室外消防给水管网应布置成环状，

(3)向环状管网输水的进水管不应少于两条I当其中一条发生故障时，其余的进水管应能满足消防用 水总量的供给要求；

(4)室外消防给水管道的直径不应小于DN10O6


3,消防检水系统建设(维修改造)标准


3.3室内消火栓


1、室内消防用水量及消防给水管道、消火栓：

变电站内建筑物满足下列条件时可不设置室内消火栓: (1)耐火等级为一、二级且可燃物较少的丁、戊

类建筑物.

(2)耐火等级为三、四级且建筑体积不超过 3000rhm的丁类厂房和建筑体积不超过5000m3 的戊类厂房。

(3)室内没有生产、生活给水管道，室外消防 用水取自贮水池且建筑体积不超过5000m3的 建筑物。



I 3.消防检水系统建设(维修改造)标准


3.3室内消火栓


2、室内消防用水量及消防给水管道、消火栓

(1)变电站建筑室内消防用水量不应小于表2规定:


*M*4W

菖奧闺哂.At租Vl if*) . *兴就

泊文处.用⅛

ɪ ( LAJ

■ɪ时便索索

M> < Jt I

鼻喂皇廿■

Λ t < lΛ >

正酬安.纪电箕 里曾一生皂佬立* 牲*费

Ht 2*

10

奪

««5003

10

3

ID

~V>30OT-

29

4

1⅛

24<H<⅞0

丁 *支

S

5

--

同

30

ft

15

片步事昌士羣

10

二


表2室内消火栓用水量(L/s)


(2)室内消防竖管直径不应小于DNIO0。

(3)除无可燃物的设备层外，设置室内消火栓的建筑物，其各层均应设置消火栓。

(4)室内消火栓应设置在位置明显且易于操作的部位.栓口离地面或操作基面高度宜为Ijm,其出水 方向宜向下或与设置消火栓的墙面成90。角；栓口与消火栓箱内边缘曲距野下产中吁j井寺*单/蟀

(5)同一建筑物内应采用统一规格的消火栓、水枪和水带.每条水帯一


]3.消防检水系统建设（维修改造）标准


3.4消防水源


市政给水、消防水池、天然水源等可作为消防水源，严寒、寒冷等冬季结冰地区的消 防水池应采取防冻措施。

消防水池有效容积，以某变电站为例，若建筑物火灾危险性为丙类，建筑体积 5500m3计算时按照室外和室内各一个消火栓启动流量计算，室外（25L/s）、室内 （20L∕s）

计算方式为：（25+20） L/s *3*3600s=4860000Lf 即486m3.

消防水池的出水、排水和水位应符合下列规定：

L消防水池的出水管应保证消防水池的有效容积能被全部利用；

2、消防水池应设置水位显示装置，同时应有最高和最低报警水位；

3、消防水池应设置溢流水寄口排水设施。目的是防止水：

4            苗与普•


3.消防桂水系统建设(维修改造)标准


3.5消防水泵


1、消防水泵宜根据可靠性、安装场所、消防水源、消防给水 设计流量和扬程等综合因素确定水泵的型式，通常消防水泵 采用自罐式离心水泵；水泵外壳宜为球墨铸铁；叶轮宜为青 铜或不锈钢.

乙 单台消防水泵的最小额定流量不应小于IoLX,最大额定 流量不宜大于320L/s,

3、消防水泵主备泵型号、性能应一致.

4、离心式消防水泵吸水管、出水管和阀门等，应符合下列规 定：

(1) 一组消防水泵，吸水管不应少于两条，当其中一条损 坏或检修时，其余吸水管应仍能通过全部消防给水设计流量；



I 3.消防检水系统建设(维修改造)标准


3.5消防水泵


(2) 一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水 管应仍能供应全部消防给水设计流量；

(3)消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；

(4)消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；

(5)消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；

(6)消防水泉的吸水管穿越消防水池时J应采用柔性套管；

5、消防水泵吸水管和出水管上应设置压力表J并应符合下列规定：

(1)消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1∙60MPa;

(2)消防水泵吸水管宜设置真空表.压力表或真空压力表，压力表的最大量程应根据工程具体情况确定,但不 应低于0.70MPa,真空表的最大量程宜为-OjOMPa;

(3)压力表的直径不应小于IoOmmJ应采用直径不小于6mm的管道与消昨Ilf尹海由n篇吋用 甘而橘¥肝 阀门.


工消防栓水系统建设（维修改造）标准


3.6稳压罐、稳压泵、稳压泵电接电压力表


L消防给水系统应设置稳压供水设备J稳压泵应 有备用。宜采用立式离心泵，泵外壳和叶轮等主要 部件的材质宜采用不锈钢|气压罐选用隔膜式.

2、稳压泵的设计流量和压力应由设计校核，流量 不应小于消防给水系统管网的正常泄漏量和系统自 动启动流量；压力应满足系统自动启动和管网充满 水的要求。



I 3.消防检水系统建设（维修改造）标准


3.7供电要求


1、消防水泵应按II类负荷供电；

2、消防用电设备采用双电源或双回路供电时，应在最末一级配电箱处自动切换；

3、消防用电设备应采用单独的供电回路，当发生火灾切断生产、生活用电时，仍应保证消防用电，其配 电设备应设明显标志•


3.8控制柜


1、控制系统应具有消防蓄水池水位控制功能.在稳压泉运行状态，蓄水池水位彳氏于设定值时J设备应自动 停止稳压泵工作，如遇火警不应影响消防泵组启动运行.两台稳压泵为一用一备，故障时自动互投，投入 消防运行状态后，稳压泵组应停止工作。

消防水泵控制柜在平时应使消防水泵处于自动启泵状态•

2、消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的 人员在紧急时启动消防水泵•机械应急启动时，应确保消防水泵在报警后?fηj喟『审T伸 帛防花露伊V 设置自动停泵的控制功能。


编制依据


系统组成及各部位介绍


消防栓水系统建设（维修改造）标准


!______施工关键工序


录 目



设备调试、试验


装置验收


I 4.施工关键工序


4.1消防水泵的安装


1、消防水泵安装前应校核产品合格证，以及其规格、型号和性能与设计要求应一致，并应根据安装使用 说明书安装；

2、消防水泵安装前应复核水泵基础混凝土强度、隔振装置、坐标、标高、尺寸和螺栓孔位置；

3、消防水泵安装前应复核消防水泵之间，以及消防水泵与墙或其他设备之间的间距，井应满足安装、运 行和维护管理的要求；

4、消防水泵吸水管上的控制阀应在消防水泵固定于基础上后再进行安装，其直径不应小于消防水泵吸水 口直径J且不应采用没有可靠锁定装置的控制阀J控制阀应采用沟漕式或法兰式阀门；

5、当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管；

6、消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开 关；安装压力表时应加设缓冲装置.


I 4∙施工关键工序


4.2气压水罐的安装


1、气压水罐有效容积、气压、水位及设计压力应符合设计要求；

2、气压水罐安装位置和间距、进水管及出水管方向应符合设计要求；出水管上应设止回展L


4.3室外消火栓的安装


1、室外消火栓的选型、规格应符合设计要求；

2、当室外消火栓安装部位火灾时存在可能落物危险时，上方应采取防坠落物撞击的措施；

3、室外消火栓安装位置应符合设计要求，且不应妨碍交通，在易碰撞的地点应设置防撞设


4.4消防给水及消火栓系统的安装


L消防水泵、消防水池、消防气压给水设备等供水设施及其附属管道安装前，应清除其内部污垢和杂 物；

2、消防供水设施应采取安全可靠的防护措施，其安装位置应便于日常操作和维护管理；

3 •管道的安装应采用符合管材的施工工艺，管道安装中断时，其敞匚


I 4.施工关键工序


4.5室内消火栓的安装


1 .室内消火栓的选型、规格应符合设计要求；

2、同一建筑物内设置的消火栓应采用统一规格的栓口、消防水枪和水带及配件；

3 ,试验用消火栓栓口处应设置压力表；

4、当消火栓设置减压装置时，应检查减压装置符合设计要求.且安装时应有防止砂石等杂物进入栓 口的措施；

5、室内消火栓应设置明显的永久性固定标志，当室内消火栓因美观要求需要隐蔽安装时，应有明显 的标志i并应便于开启使用；

6、消火栓栓口出水方向宜向下或与设置消火栓的墙面成90。角，栓口不应安装在门轴侧；

7、消火栓栓口中心距地面应为LlrTL特殊地点的高度可特殊对待，允许偏差±20mm,


4.6稳压京的安装


稳压泵的规格、型号、流量和扬程应符合设计要求，并应有产品合格证和安装使用说明书。


I 4.施工关键工序


47消火栓箱的安装


1、消火栓的启闭阀门设置位置应便于操作使用，阀门的中心距箱侧面应为140mm,距箱后内表面 应为Ioomn∩,允许偏差± 5mm;

2.室内消火栓箱的安装应平正、牢固，暗装的消火栓箱不应破坏隔墙的耐火性能；

3.箱体安装的垂直度允许偏差为±3mm;

4、消火栓箱门的开启不应小于120。；

5、安装消火栓水龙带，水龙带与消防水枪和快速接头绑扎好后，应根据箱内构造将水龙带放置；

6、双向开门消火栓箱应有耐火等级应符合设计要求.当设计没有要求时应至少满足Ih耐火极限的要 求；

7、消火栓箱门上应用红色字体注明"消火栓"字样。


I 4.施工关键工序


4.8控制柜的安装


L控制柜的基座其水平度误差不大于±2mm,并应做防腐处理及防水措施；

2、控制柜与基座应采用不小于+12mm的螺栓固定，每只柜不应少于4只螺栓；

3、做控制柜的上下进出线口时，不应破坏控制柜的防护等级。

4、消防用电设备的配电线路应满足火灾时连续供电的需要，当暗敷时，应穿管并敷设在不燃 烧体结构内，其保护层厚度不应小于Momm;当明敷时（包括敷设在吊顶内）’应穿金属管或 封闭式金属线槽，井采取防火保护措施，当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内 可不采取防火保护措施：当采用矿物绝缘类等具有耐火、抗过载和抗机械破坏性能的不燃性电 缆时，可直接明敷。宜与其他配电线路分开敷设，当敷设在同一井、沟内时,宜分别布置在井、 沟的两侧。


编制依据


系统组成及各部位介绍


消防栓水系统建设（维修改造）标准


!______施工关犍工序


录 目



设备调试、试验


装置验收


I 5.设备调试.试验


5.1双电源切换试验要求


将电源柜内最末一级电源开关均合上』并将自动转换开关切至自动位置，拉开消防主电上级电源 开关，检直自动切换至备用电源.合上消防主电上级电源开关后，自动切换至主电运行。


52蓄水池注水试验要求


L选择洁净、充足的水源I消防水池排气孔、入孔盖均已安装完毕；安装水位观测标尺’标定水位测 针。

2、向池内注水应分三次进行，每次注水为设计水深的1/3;检查底板抗渗质量，无明显渗漏时』再继续 注水至第一次注水深度。

3、注水时水位上升速度不宜超过2m/d;相邻两次注水的间隔时间不应小于24小时.

4、每次注水应读24小时的水位下降值J计算渗水量，在注水过程中和注水后,应对池体作外观W沉降 量检测；发现渗水量和沉降量过大时，应停止注水J待作出妥善处理后方可继续注水。

5、利用水位标尺测针观测、记录注水时的水位值；注水至设计水深进行水量测定时，应采用水位测针 测定水位，水位测针的读数精确度应达1/1Omm;注水至设计水深24卜 测读水位的初读数与末读数之间的间隔时间应不少于24h;测定时间必须i⅛bt


I 5.设备调试.试验


1：消防给水及消火栓系统试压和冲洗应符合下列要求：

1）管网安装完毕后，应对其进行强度试睑、冲洗和严密性试验；

2 ）强度试验和严密性试验宜用水进行；

3 ）系统试压完成后，应及时拆除所有临时盲板及黜用的管道；

4）管网冲洗应在试压合格后分段进行。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按 供水干管、水平管和立管的顺序进行。

2、系统试压前应具备下列条件：

D埋地管道的位置及管道基础.支墩等经复査应符合设计要求；

2）试压用的压力表不应少于2只；精度不应低于1.5级，量程应为试验压力值的1.5倍~ 2倍；

3）试压冲洗方案已经批准；

4）对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除；加设的临时盲板应具有突出于法兰的边耳, 且应做明显标志，并记录临时盲板的数量，


I 5.设备调试.试验



3、系统试压过程中，当出现泄漏时，应停止试压I并应放空管网中的试验介质J消除缺陷后，应


重新再试,


4、管网冲冼宜用水进行。冲洗前I应对系统的仪表采取保护措施；

5,冲洗前.应对管道防晃支架、支吊架等进行检査，必要时应采取加固措施；

6、对不能经受冲冼的设备和冲冼后可能存留脏物、杂物的管段J应进行清理；

7、冲洗管道直径大于DNIOo时，应对其死角和底部进行振动，但不应损伤管道;

8、压力萱道水压强度试验的试验压力应符合表3的规定•


管材类型

累统工作压力FtMPiJ

斌*压力CMPh

WW

<LD

1,5户,且不虚小于L 4

ALO

尸十0*4

球墨憐铁管

≤Q5

ZP

>0. S

P+d5

*鉄同*果量料It

P

1. 5P,且不窗小于偉8


表3压力管道水压强度试验的试验压力


5.设备调试.试验



9、水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净, 并应缓慢升压，达到试验压力后，稳压30min后J管网应无泄漏、无变形，且压力降不应大 于 O.O5MPad

10.水压严密性试验应在水压强度试验和管网冲洗合格后进行.试验压力应为系统工作压力, 稳压24h,应无泄漏.

11、水压试验时环境温度不宜低于5。Q当低于5。C时，水压试验应采取防冻措施。

1厶消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统同时进行水 压强度试验和水压严密性试验.

13、气压严密性试验的介质宜采用空气或氮气，试验压力应为028MPa,且稳压24%压力降 不应大于OQlMPa.


I 5.设备调试.试验



14、管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分

段进行；水平管网冲洗时，其排水管位置应低于冲洗管网，

15、管网冲洗的水流方向应与灭火时管网的水流方向一致.

16、管网冲洗应连续进行.当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致 时，冲洗可结束.

17、管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不应小于 被冲洗管道截面面积的60%.

18、管网的地上管道与地下管道连接前.应在管道连接处加设堵头后，对地下管道进行冲洗。

19、管网冲洗结束后，应将管网内的水排除干净，


I 5.设备调试.试验


5.4消防水泵调试要求


L 以自动直接启动或手动直接启动消防水泵时，消防水泵应在55s内投入正常运行.且应 无不良噪声和振动；

2、以备用电源切换方式或备用泵切换启动消防水泵时,消防水泵应分别在Imin或2min内 投入正常运行；

3、消防水泵安装后应进行现场性能测试，其性能应与生产厂商提供的数据相符，并应满足 消防给水设计流量和压力的要求；

4、消防水泵零流量时的压力不应超过设计工作压力的140%;当出流量为设计工作流量的 150%时』其出口压力不应低于设计工作压力的65%过


5.设备调试.试验


5.5消火栓的调试和测试要求


1、试验消火栓动作时，应检测消防水泵是否在本规范规定的时间内自动启动；

2、试验消火栓动作时，应测试其出流量、压力和充实水柱的长度；并应根据消防 水泵的性能曲线核实消防水泵供水能力；

3、应采用专用检测工具，测试减压稳压型消火栓的阀后动静压是否满足设计要求,


5.6控制柜调试和测试要求


L应首先空载调试控制柜的控制功能，并应对各个控制程序进行试验验证；

2、应检查显示功能，并应对电压、电流、故障、声光报警等功能进行试验检测和验 证；

3、应试验消防水泵的各种强制启泵功能.


编制依据


系统组成及各部位介绍


消防栓水系统建设建修改造）标准


目录


I ʃ施工关键工序

I      设备调试.试验

P        装置验收


I 6.装置验收


消防水系统基 础信息

賢电站名聯

世藩名株蛔号

生产厂家

⅛Γ⅜⅞

验收单位

蓝收日期

序号

验收项目

验收标准

检查方式

驗收结论

（是否合格）

聯收问题说 明

一，外观验收                       验收人_________________________________

1

消火栓管道检 査

所有管道螺栓应紧固，密封应良好，两法兰之间等电位连接线应紧

固:齐全"___________________________________

现场检查

口是口否

2

水泵检查

工作泵、备用泵.吸水管.出水管及出水管上泄压阀、水锤消除设 施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸 水管、出水管上的控制阀应锁定在常开位置，并有明显标记.

现场检查

□是□否

3

消防水池检直

■消防水池的有效容量，应在消防技术规范规定的火灾延续时间 内，满足室内、室外消防用水总量的要求，

b）消防水池应采取自动补水措施。

c）供消防车取水的消防水池应设取水口,其水深应保证消防车的 吸水高度不超过6m.

d）取水口与被保护高层建筑的外墙距离不宜小于5rn,并不官扌 TWOmi

e）寒冷地区的消防水池应采取防冻措施.             I

现场检直

□是□否


I 6∙装置验收


4

电缆检査

各电缆接线应正确，端子排触点接触良好，相关接线盒及出线 口雎I完好，电缆芯帽应齐全。

现场检査

口是□否

5

电源检查

控制柜、消防柜电源接线应正确，工作电压正常。

现场检查

□是□否

6

加热器检查

合上消防柜内加热电源开关，接通消防柜加热器电源，检查加 热器工作正常.

现场检查

口是口否

7

接地检查

控制柜、消防柜接地应可靠。

现场检查

口是口否

8

消防控制柜检查

控制面板上的各控制开关应在相应位置，各信号灯指示正确， 手动按钮防误动保护罩应齐全、完好.

现场检查

口是口否

9

消赚检直

a）箱体板材厚度单栓不小于LOmm,双栓不小于L2mπ‰ b）栓箱门应有关紧装置，开启角度不小于165。，无卡涩，启 闭灵活.

C）匀称的"消火栓“字样____________________

现场检直

J是□否

10

室外消火栓检査

消防栓阀门是否完好，有无铭牌，是否漏水，是否腐Jl渭时 栓接口是否完好，是否锈死，压力是否正常，外观是否：

-….


I 6.装置验收


二、系统功能检测

验收人釜字：

1

水泵启动试验

1）以自动或手动方式启动水泵时，消火栓泵应能投入 正常运行，压力表的示值应大于标定值。2）主备电源 应能正常切换. 3）主备泵应能正常切换。

现场执行

□是口否

2

稳压泵（气压 给水装置、增压 阀）运行测试

1）当达到设计启动条件，稳压泵因立即启动；当达到 系统设计压力时，稳压泵应自动停止运行.2）主、备 泵自动切换功能应正常。3）当达到设计联动条件时， 稳压泵应能联动消火栓泵

现场执行

口是口否

3

系触动価

室内消火栓远程按钮启动J消火栓泵应启动，消防控 制中心有信号显示.

现场执行

口是口否


谢谢!
