南京市指导服务企业安全生产工作指引
（试行）
南京市应急管理局
2023年10月
前 言
为促进企业落实安全生产主体责任，进一步提升现场安全管理水平，有效管控各类安全风险，便 于全市各级应急管理人员和相关部门的安全生产监督管理人员依法依规开展监管服务和安全检查工作， 根据国家、省、市相关法律法规、技术标准和规范性文件，市应急管理局组织编制了《南京市指导服 务企业安全生产工作指引（试行）》。
《指引》汇编了危险化学品（一般化工及医药、加油站、工业气体生产经营）、非煤矿山、冶金 工贸等行业企业安全管理中的重点内容，总结了多年来安全监管的工作经验，可以为企业管理人员排 查本单位安全生产隐患和提升安全生产管理水平、安全监管人员开展监管服务工作提供技术支撑。
本《指引》与国家、省、市现行有关法律、法规和标准的规定不一致的，以国家、省、市现行有 关法律、法规和标准的规定为准。
由于编写人员能力所限，《指引》中难免有错误之处，敬请各位读者批评指正。
使用说明
本指引目前有5个分册：
1.《一般化工及医药企业现场安全管理指引分册》主要编制了一般化工及医药企业现场安全检查 中的常见问题和安全生产工作内容。
2.《加油站现场安全重点检查指引分册》主要编制了加油站现场安全检查的重点内容。
3.《工业气体生产经营企业现场安全重点检查指引分册》主要编制了一般工业气体充装企业、氢 气生产企业、空分生产企业现场安全检查的重点内容。
4.《非煤矿山企业安全生产工作指引分册》主要编制了非煤地下矿山、非煤露天矿山、尾矿库等 行业企业安全生产相关工作内容和共性要求。
5.《冶金等工业企业安全生产工作指引分册》主要编制了冶金等工贸企业通用部分和重点领域方 面的安全生产相关工作内容。
工业气体生产经营企业现场安全重点检查指引分册
目 录
一、一般工业气体（二氧化碳、氮气、氩气等惰性气体、氧气、乙炔等）充装企业..............................................................................1
（一）平面布局及周边安全距离要求.............................................................................................................................................1
（1）气体充装间..................................................................................................................................................................1
（2）气体储罐......................................................................................................................................................................3
（3）气体管道......................................................................................................................................................................4
（4）气瓶仓库.......................................................................................................................................................................5
（5）配电设施......................................................................................................................................................................6
（6）厂内道路......................................................................................................................................................................8
（二）气体充装间要求..................................................................................................................................................................9
（1）防雷装置......................................................................................................................................................................9
（2） 气瓶充装台...............................................................................................................................................................10
（3）气瓶存放区.................................................................................................................................................................16
（4）气瓶..........................................................................................................................................................................18
（三）气体储罐及管道要求.........................................................................................................................................................22
（1）气体储罐.....................................................................................................................................................................22
（2）气体管道....................................................................................................................................................................27
（四）易燃气体气瓶仓库要求......................................................................................................................................................32

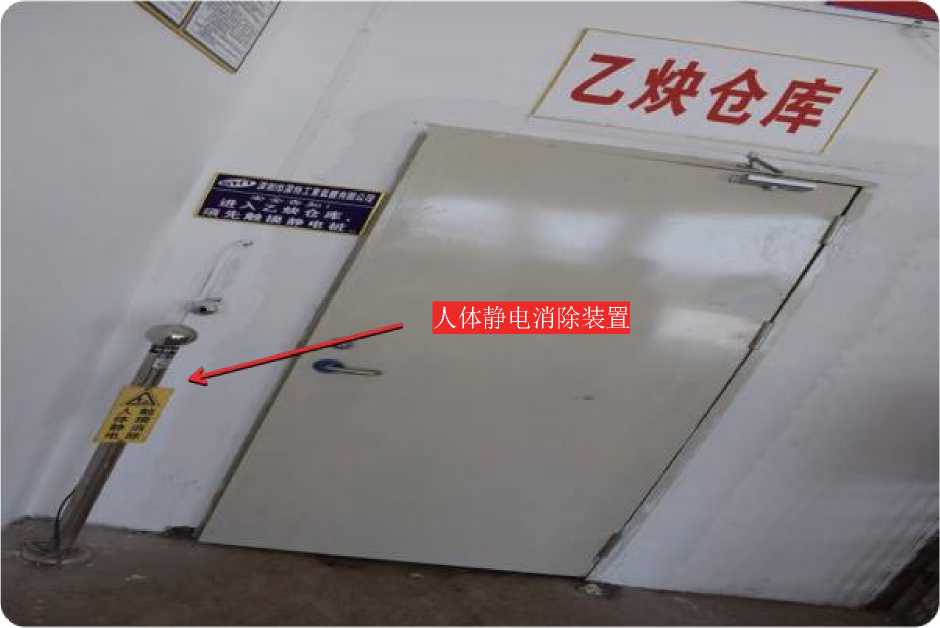

（1）人体静电消除装置......................................................................................................................................................32
（2）防雷装置....................................................................................................................................................................33
（3）电气设备....................................................................................................................................................................34
（4）配电线路....................................................................................................................................................................35
（5）防倾倒装置.................................................................................................................................................................37
（6）可燃气体浓度报警装置................................................................................................................................................38
（7）通风装置....................................................................................................................................................................40
二、氢气生产企业.....................................................................................................................................................................41
（一）平面布局及周边安全距离要求...........................................................................................................................................41

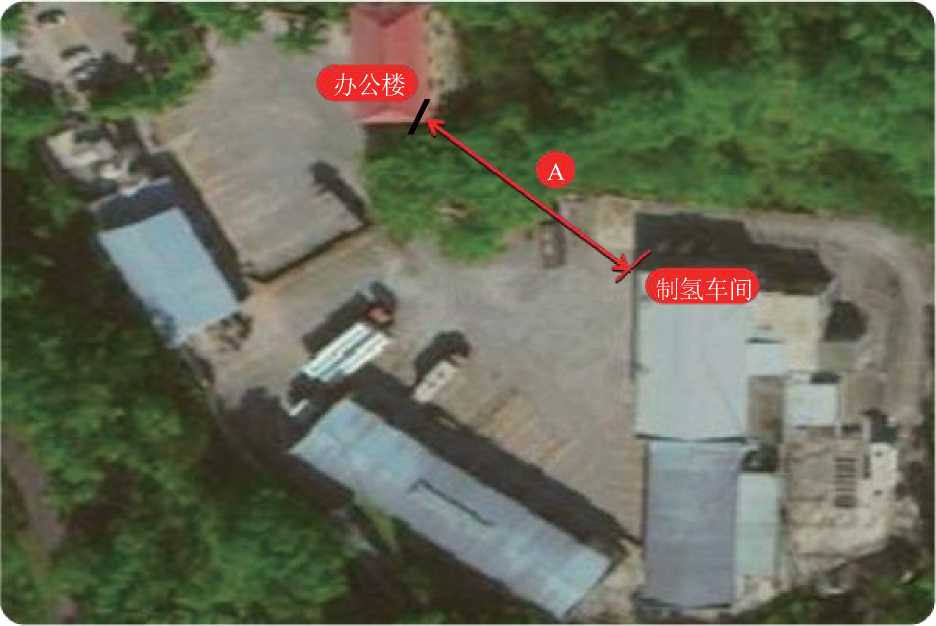

（1）制氢车间...................................................................................................................................................................41
（2）氢气充装间.................................................................................................................................................................42
（3）氢气储罐....................................................................................................................................................................43
（4）宿舍楼、办公楼..........................................................................................................................................................44
（5）变配电设施.................................................................................................................................................................45
（6）厂内道路....................................................................................................................................................................46
（二）气体充装间要求................................................................................................................................................................47
（1）防雷装置....................................................................................................................................................................47
（2）人体静电消除装置.......................................................................................................................................................48
（3）电气设备....................................................................................................................................................................49
（4）配电线路....................................................................................................................................................................50
（5）气瓶充装台.................................................................................................................................................................53
（6）气瓶...........................................................................................................................................................................59
（三）制氢车间要求....................................................................................................................................................................63
（1）防雷装置.....................................................................................................................................................................63
（2）人体静电消除装置.......................................................................................................................................................64
（3）电气设备....................................................................................................................................................................65
（4）配电线路....................................................................................................................................................................66
（5）水电解制氢装置..........................................................................................................................................................69
（6）可燃气体浓度报警装置................................................................................................................................................72
（四）气体储罐及管道要求.........................................................................................................................................................74
（1）氢气储罐....................................................................................................................................................................74
（2）氢气管道.....................................................................................................................................................................78
三、空分生产企业.....................................................................................................................................................................83
（一）平面布局及周边安全距离要求............................................................................................................................................83

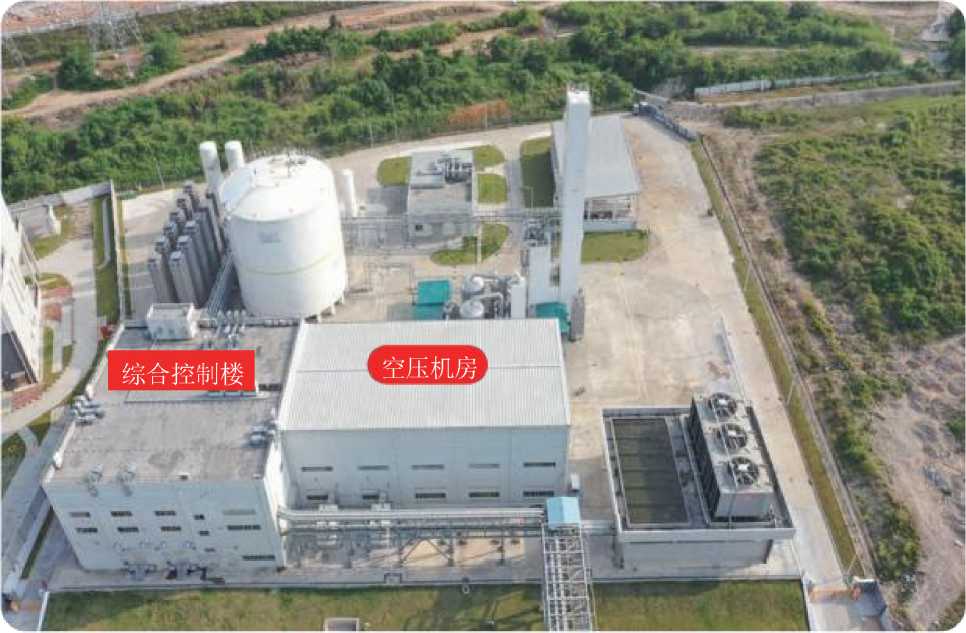

（1）综合控制室................................................................................................................................................................83
（2）空压机房....................................................................................................................................................................84
（2）气体储罐....................................................................................................................................................................85
（3）集束车、站房..............................................................................................................................................................86
（4）水处理车间.................................................................................................................................................................87
（5）厂内道路....................................................................................................................................................................88
（二）制氮装置要求（冷箱精馏塔、空压机房）................................................................................................................................89
（1）钢梯...........................................................................................................................................................................89
（2）配电线路....................................................................................................................................................................92
（3）防雷装置....................................................................................................................................................................93
（4）空压机........................................................................................................................................................................94
（三）气体储罐及管道要求..........................................................................................................................................................95
（1）气体储罐.....................................................................................................................................................................95
（2）气体管道.....................................................................................................................................................................98
（四）集束车站房要求..............................................................................................................................................................100
（1）防雷装置...................................................................................................................................................................100
（2）人体静电消除装置....................................................................................................................................................101
（3）电气设备..................................................................................................................................................................102
（4）配电线路..................................................................................................................................................................103
（5）可燃气体浓度报警装置..............................................................................................................................................106
（6）集束车......................................................................................................................................................................108
（7）气体管道..................................................................................................................................................................109
（8）气瓶........................................................................................................................................................................111
（五）辅助生产区要求（水处理车间、变配电室）..........................................................................................................................113
（1）水处理车间..............................................................................................................................................................113
（2）变配电室..................................................................................................................................................................115
一、一般工业气体（二氧化碳、氮气、氩气等惰性气体、氧气、乙炔等）充装企业
（一）平面布局及周边安全距离要求

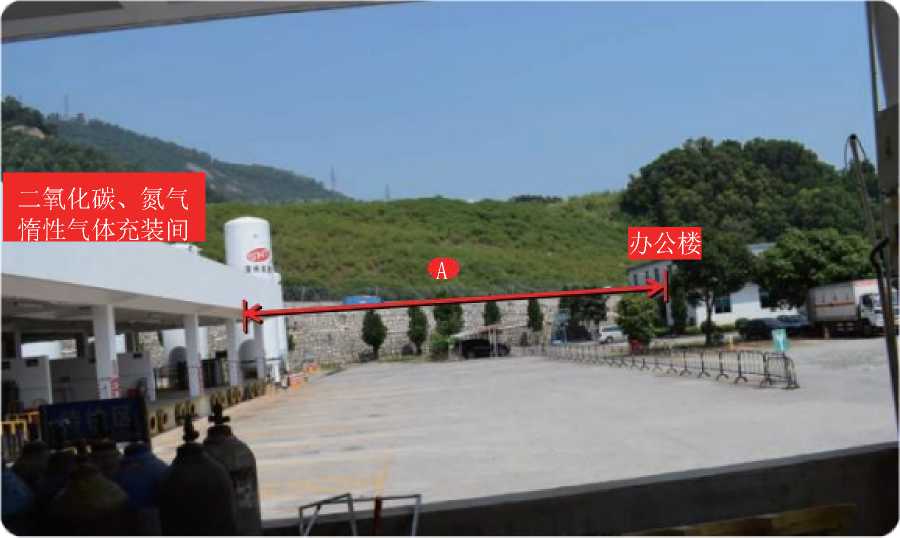

（1）气体充装间
|
序号 |
名称 |
气体充装间（二氧化碳、氮气、氩气惰性气体充装间与其他建（构）筑物防火间距要求） | |
|
要求 |
二氧化碳、氮气、惰性气体等气体充装间火灾危险性为戊类，与其他建（构）筑物防火间距应符合《建筑设计防火 规范》GB50016-2014[2018年版]3.4.1规定 | ||
|
依据 |
《建筑设计防火规范》（GB50016-2014[2018年版]）第3.4.1条 | ||
|
图示 |
说明 | ||
1.
A≥10m
A：二氧化碳、氮气、惰性 气体充装间与办公楼最近水 平距离
1
序号
2.
名称

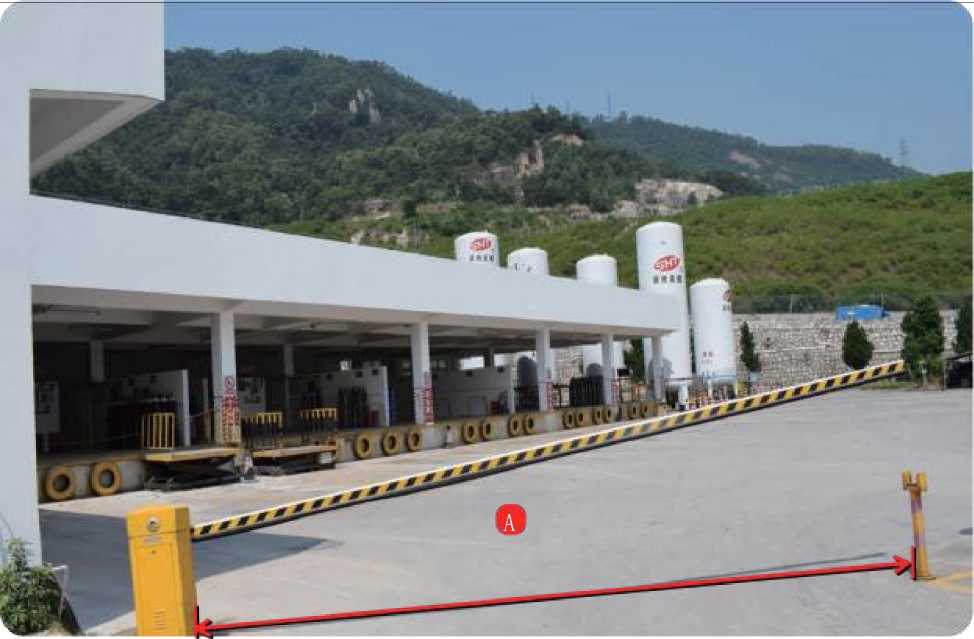

气体充装间（氧气充装间与其他建（构）筑物防火间距要求）
氧气充装间火灾危险性为乙类，与其他各类建（构）筑物之间的防火间距应符合《深度冷冻法生产氧气及相关气体 要求 安全技术规程》表3的规定
依据 《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.3.2条
图示 说明

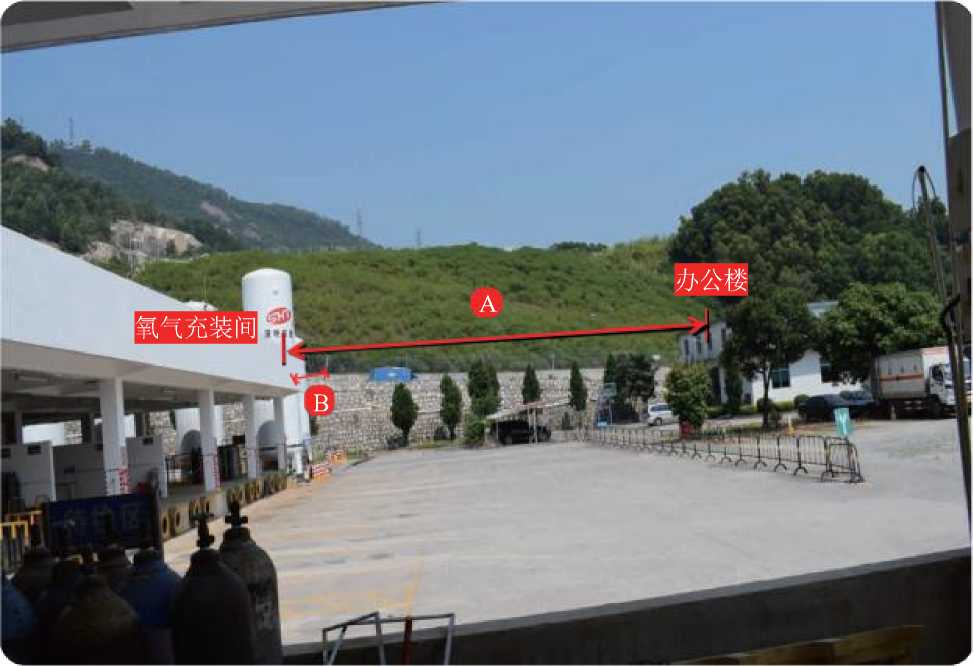

A≥25m
B≥15m
A：氧气充装间与办公楼最 近水平距离
B：氧气充装间与厂外道 路最近水平距离
2
（2）气体储罐
|
序号 |
名称 |

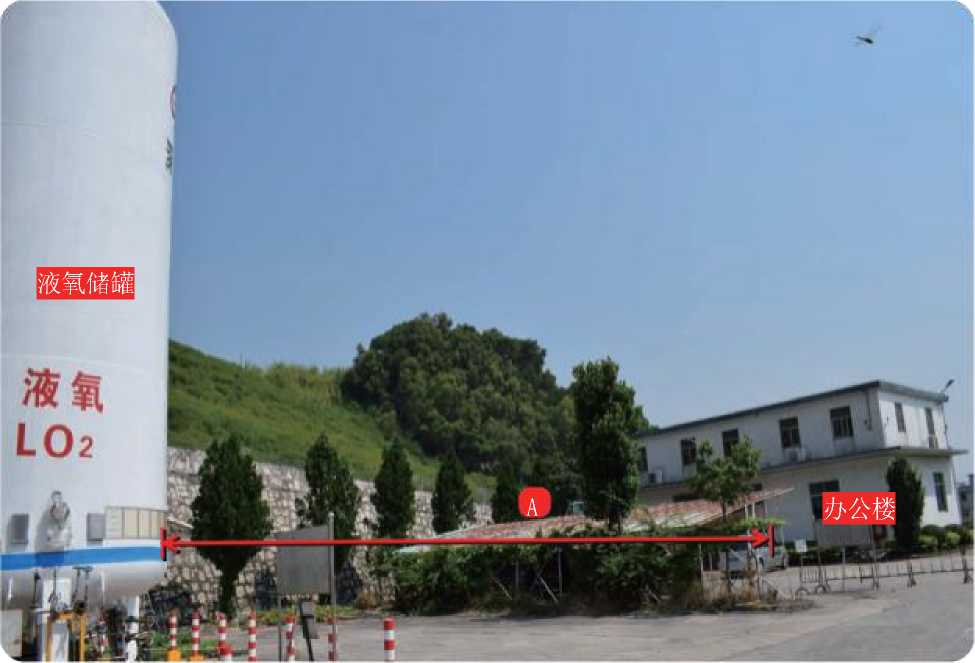

气体储罐（液氧储罐与其他建（构）筑物防火间距要求） | |
|
要求 |
液氧储罐与其他各类建（构）筑物之间的防火间距应符合《深度冷冻法生产氧气及相关气体安全技术规程》表3的 规定 | ||
|
依据 |
《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.3.2条 | ||
|
图示 |
说明 | ||
3.
（1）A≥18m（氧气储罐 容积≤1000m3或液氧储罐 容积≤1.25m3）
（2）A≥20m（1001m3＜氧 气储罐容积≤50000m3或 1.25m3＜液氧储罐容积 ≤62.5m3）
（3）A≥25m（氧气储罐 容积＞50000m3或液氧储罐 容积＞62.5m3）
（A：液氧储罐与办公楼最 近水平距离）
注：液氧储罐以1m3液氧折 合800m3标准状态气计算。
3
序号
4.
名称
（3）气体管道

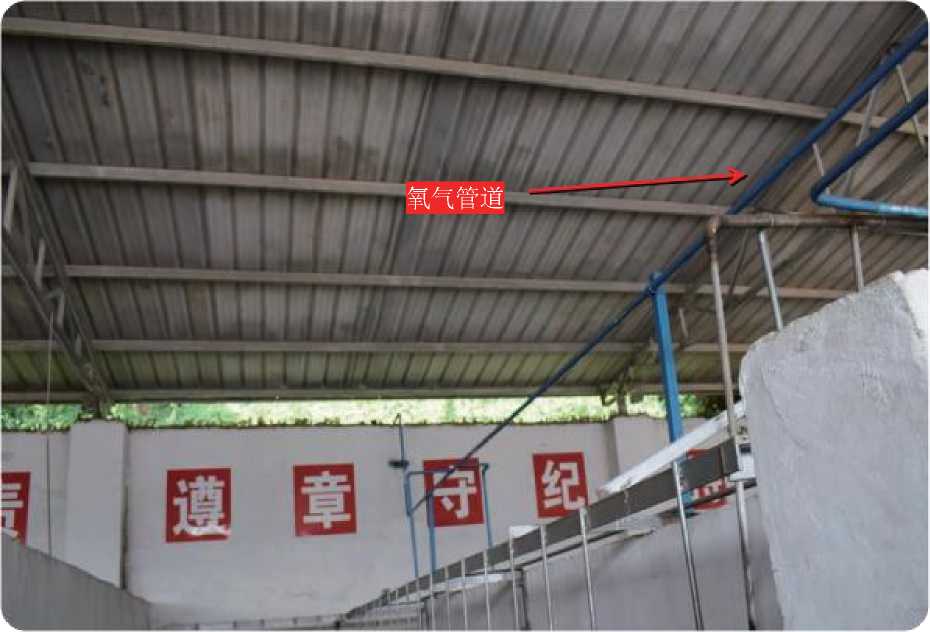

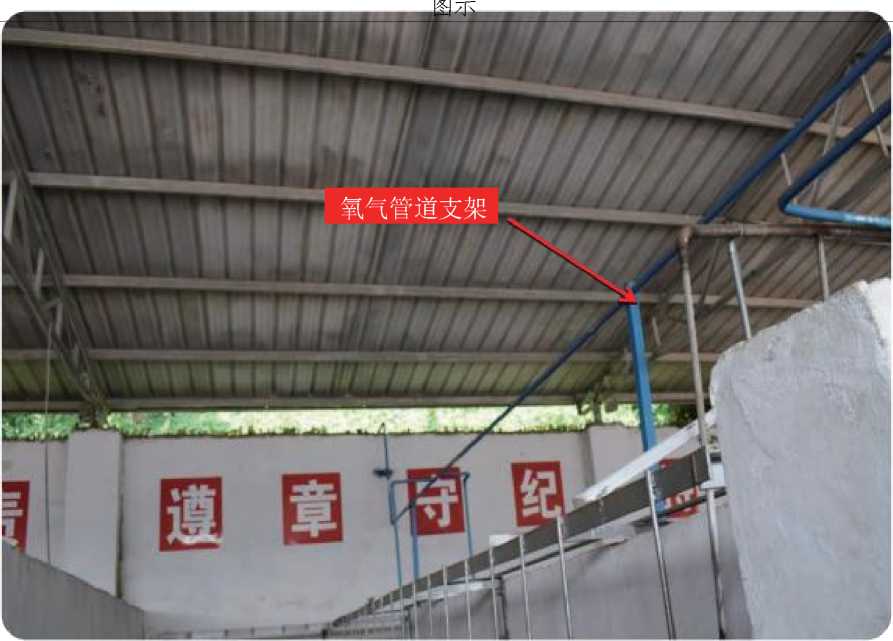

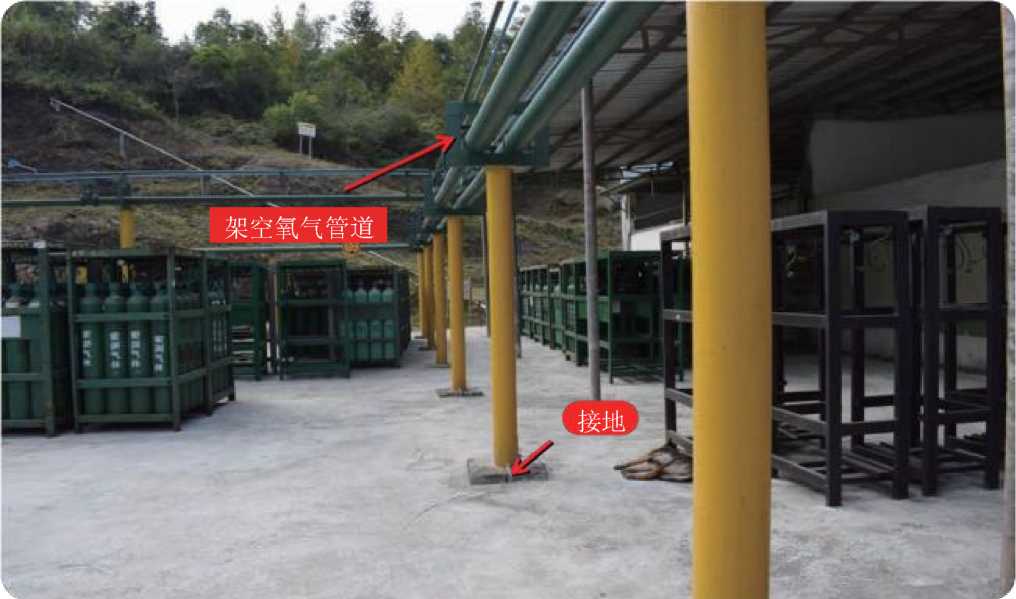

气体管道（氧气管道敷设要求）
氧气管道宜架空敷设，可沿生产或使用氧气的建（构）筑物上敷设；架空敷设时与其他建（构）筑及其他架空管线 要求 的距离应符合《深度冷冻法生产氧气及相关气体安全技术规程》表6和表7的规定；埋地敷设时与其他建（构）筑物
及其他架空管线的距离应符合《深度冷冻法生产氧气及相关气体安全技术规程》表8的规定
依据 《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第8.1.8条、第8.1.9条、第8.1.10条、第8.1.14条
图示 说明
氧气管道架空困难，必须埋 地敷设时应符合下列要求:
1、埋地深度，应根据地面 上荷载决定。埋地氧气管道 应敷设在冻土层以下，穿过 铁路和道路时其交叉角不宜 小于45°并应设套管。套管 顶距铁轨底面不应小于1.2m 道路路面不应小于0.7m;
2、直接埋地管道，应根据 埋设地带土壤的腐蚀等级采 取相应等级防腐蚀措施；
3、埋地管道上不宜装设阀 门或法兰连接点，必须设置 时应设阀门井;
4
（4）气瓶仓库
|
序号 |
名称 |
气瓶仓库（气瓶仓库与其他建（构）筑物防火间距要求） | |
|
要求 |
1、气瓶仓库与其他建（构）筑物防火间距应符合《建筑设计防火规范》GB50016-2014[2018年版]3.4.1、表3.5.1 、表3.5.2规定（乙炔、氢气、甲烷等为甲类；氧气、液氨等为乙类；二氧化碳、氮气、惰性气体等为戊类） 2、甲类厂房与人员密集场所的防火间距不应小于50m，与明火或散发火花地点的防火间距不应小于30m。 | ||
|
依据 |
《建筑设计防火规范》（GB50016-2014[2018年版]）第3.4.1条、第3.5.1条、第3.5.2条 《建筑防火通用规范》（GB 55037-2022）第3.2.1条 | ||
|
图示 |
说明 | ||

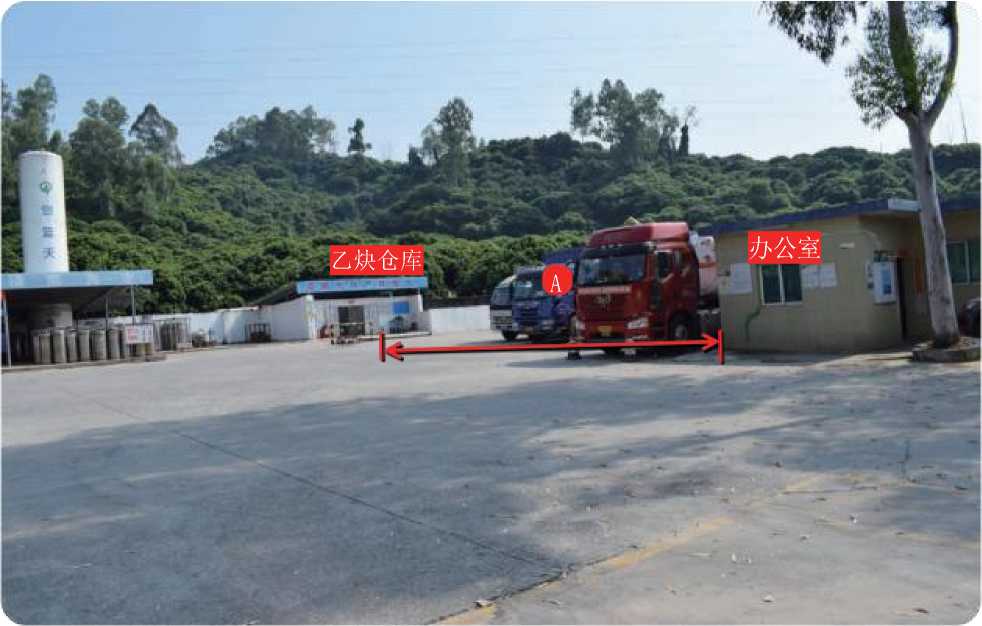

5.
A≥25m
甲类厂房与明火或散发火花 地点的防火间距不应小于 30m。
A：乙炔仓库与办公室最 近水平距离
5
（5）配电设施
|
序号 |
名称 |

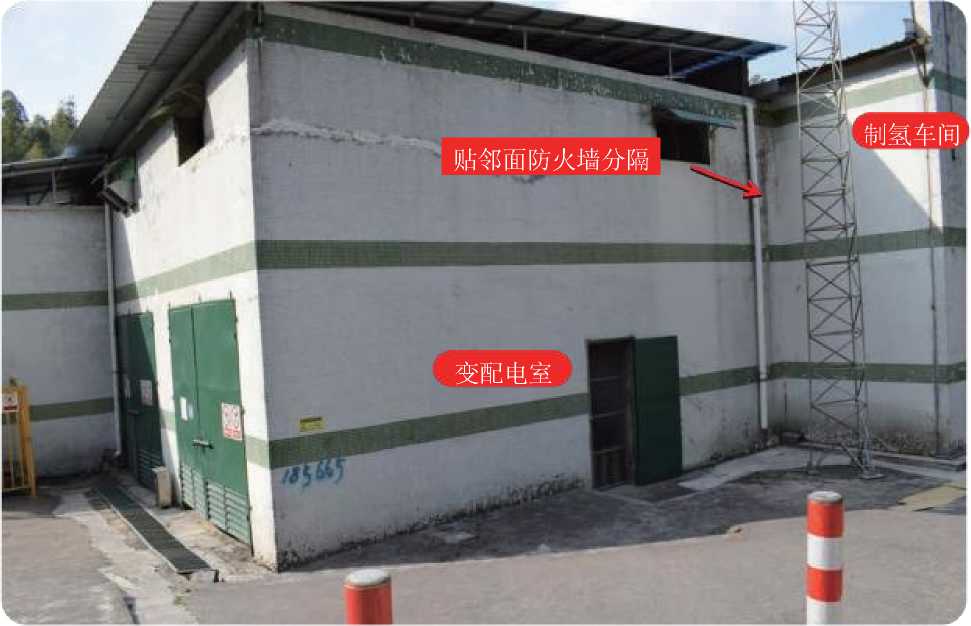

配电设施（变配电站设置要求） | |
|
要求 |

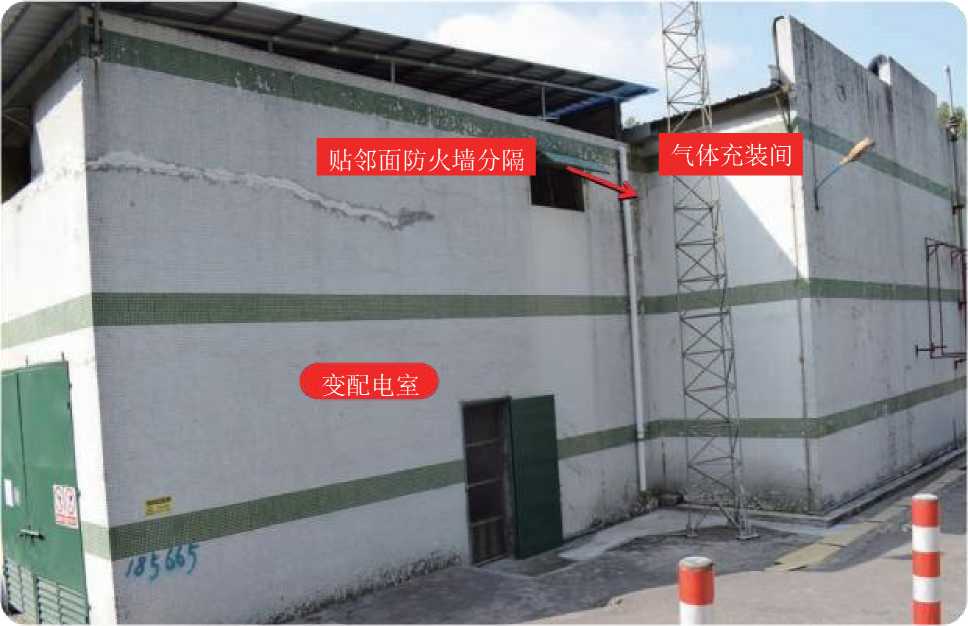

与甲、乙类厂房贴邻并供该甲、乙类厂房专用的10kV及以下的变（配）电站，应采用无开口的防火墙或抗爆墙一 面贴邻，与乙类厂房贴邻的防火墙上的开口应为甲级防火窗。其他变（配）电站应设置在甲、乙类厂房以及爆炸 危险性区域外，不应与甲、乙类厂房贴邻。 （乙炔充装间火灾危险性类别为甲类、氧气充装间火灾危险性类别为乙类） | ||
|
依据 |
《建筑防火通用规范》（GB 55037-2022）第4.2.4条 | ||
|
图示 |
说明 | ||
6.
注：爆炸危险区域应根据 爆炸危险区域划分图确定
6
序号
|
名称 |

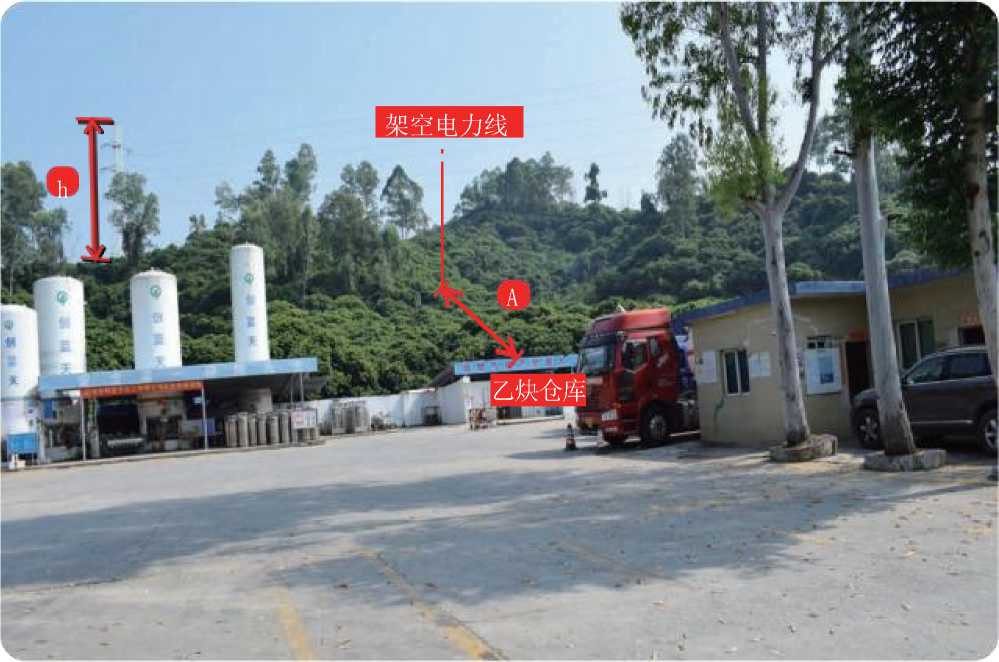

配电设施（甲、乙类厂房（仓库）与架空电力线安全距离要求） |
|
要求 |
甲、乙类厂房（仓库）与架空电力线最近水平距离不得低于1.5倍塔杆高度 （乙炔、氢气、甲烷等火灾危险性为甲类；液氨、氧气等火灾危险性为乙类） |
|
依据 |
《建筑设计防火规范》（GB50016-2014，2018年版）第10.2.1条 |
图示 说明
7.
A≥1.5h
A：乙炔仓库与架空电力 线最近水平距离 h：塔杆高度
7
序号
8.
名称
要求
（6）厂内道路
厂内道路（消防车道设置要求）
下列建筑应至少沿建筑的两条长边设置消防车道：1 高层厂房，占地面积大于3000m²的单、多层甲、乙、丙类厂 房；2 占地面积大于1500m²的乙、丙类仓库；
依据 《建筑防火通用规范》（GB 55037-2022）第3.4.2条
图示
说明

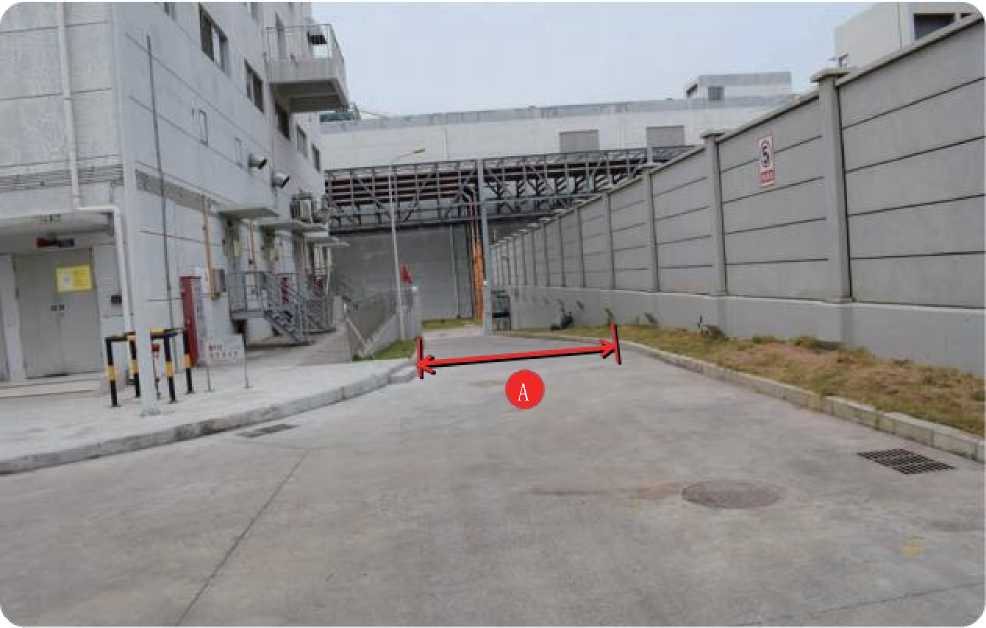

车道净宽度、净空高度不应 小于4m，转弯半径应满足消 防车转弯要求，消防车道与 建筑物之间不应有妨碍消防 车操作的树木、架空管线等 障碍物
A≥4m
A：消防车道宽
8
序号
9.
（二）气体充装间要求
（1）防雷装置

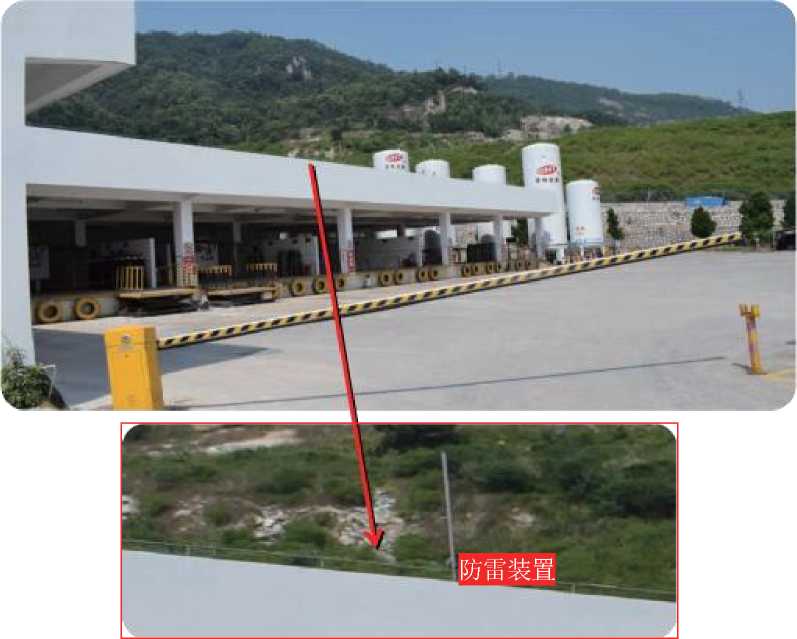

名称 防雷装置（防雷装置设置要求）

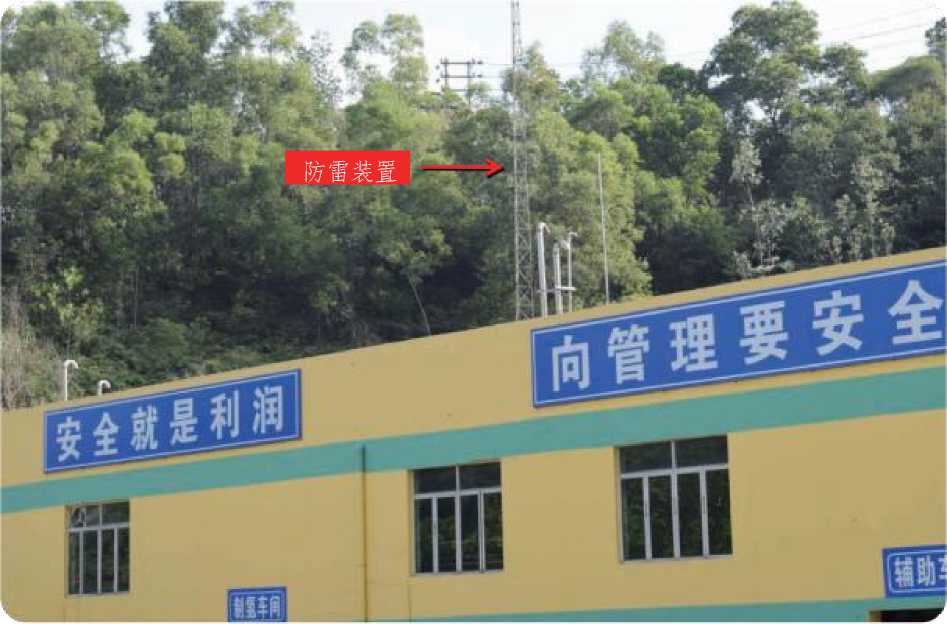

要求 氧气充装间应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测
《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.7.2条
依据 《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条
图示
说明
（1）氧气充装间应设置防雷 装置
（2）防雷装置应由有资质的单 位进行设计安装并定期检测
9
序号
10.
名称
(2) 气瓶充装台

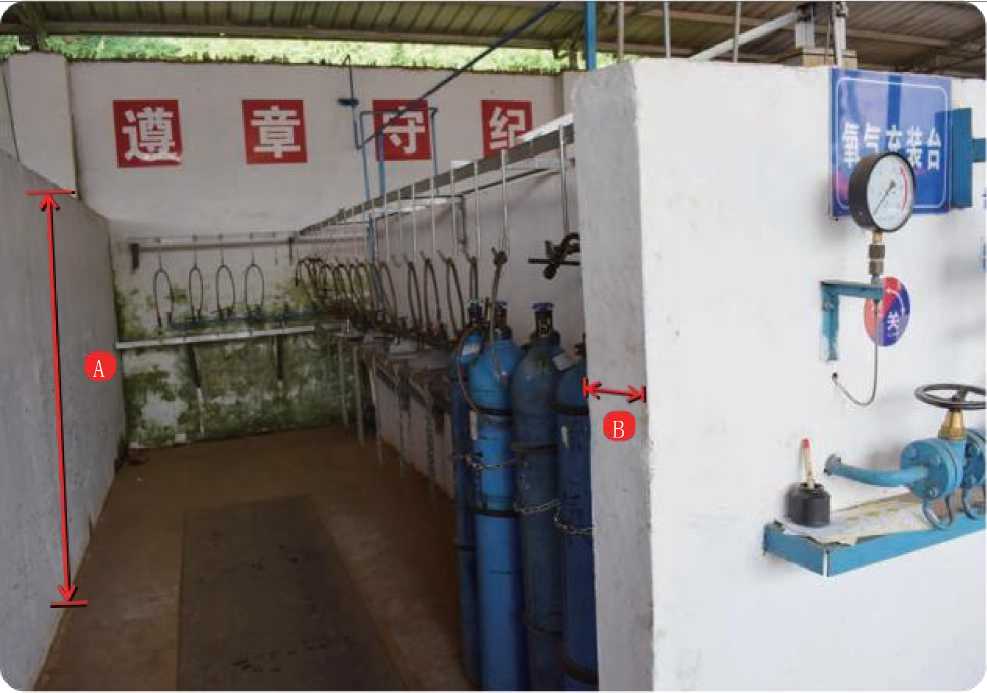

气瓶充装台(氧气、氩气、氮气充装台防火墙设置要求)

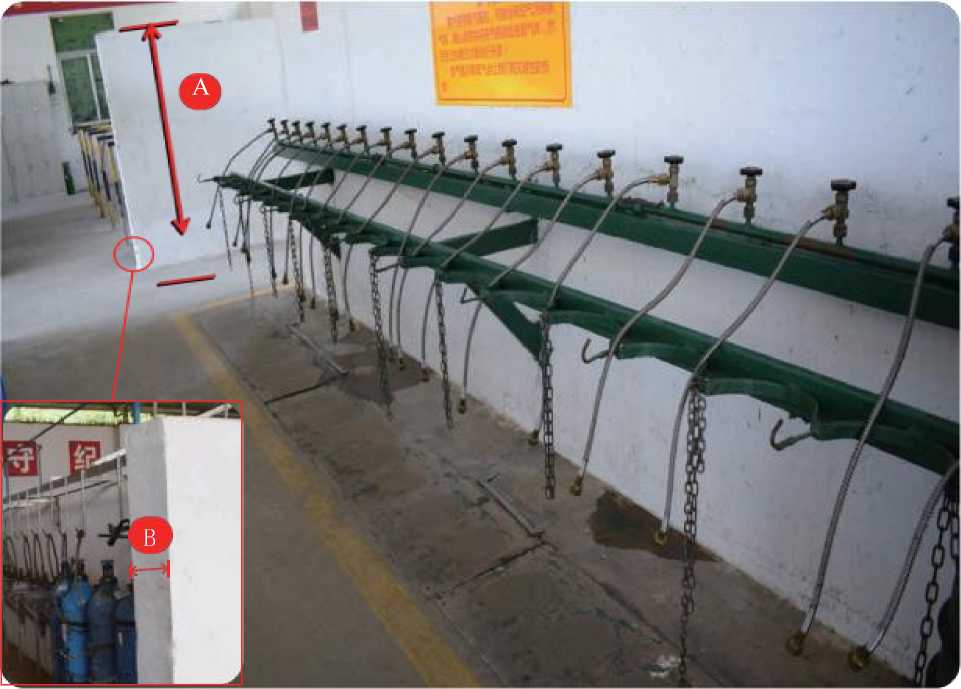

要求 氧气、氩气、氮气充装台应设置高度不低于2m、厚度大于等于200mm的钢筋混凝土防护墙
依据 《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.6.5条
图示
说明
(1)A≥2m (2)B≥200mm A：防护墙高度 B：防护墙厚度
10
序号
名称 要求

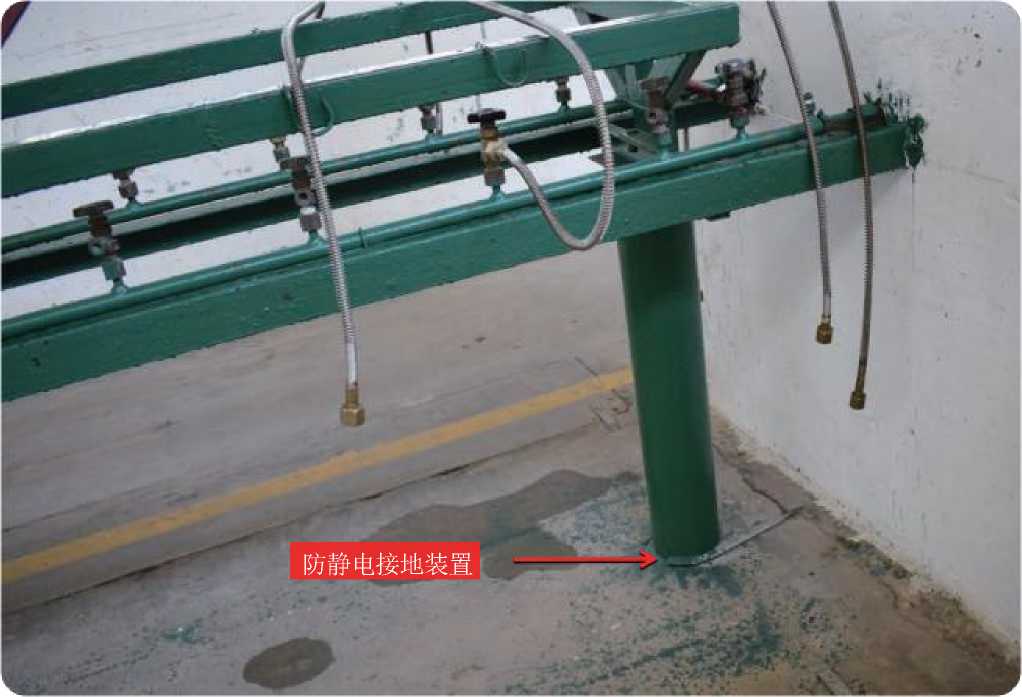

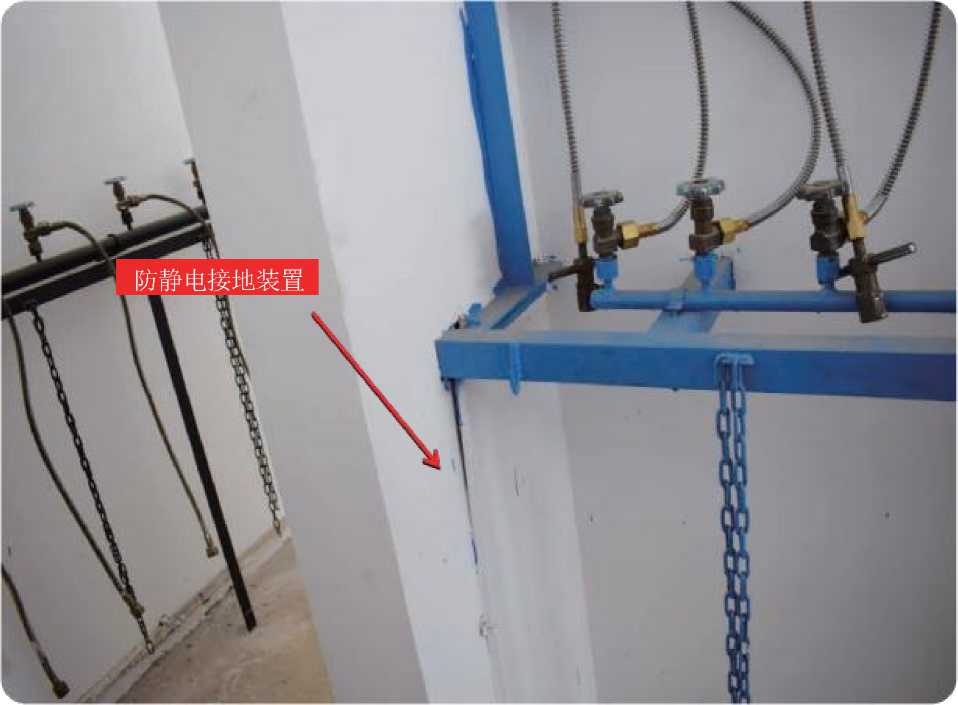

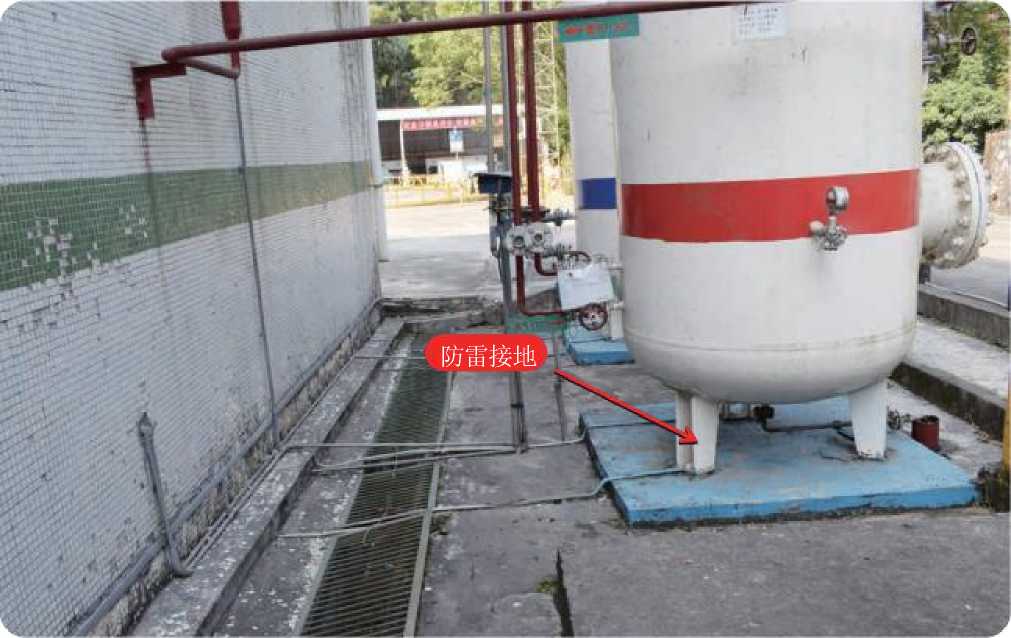

气瓶充装台(氧气充装台设备接地要求)
氧气充装台设备应设防静电接地装置，接地电阻不应大于10Ω
11.
依据
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条 图示
说明

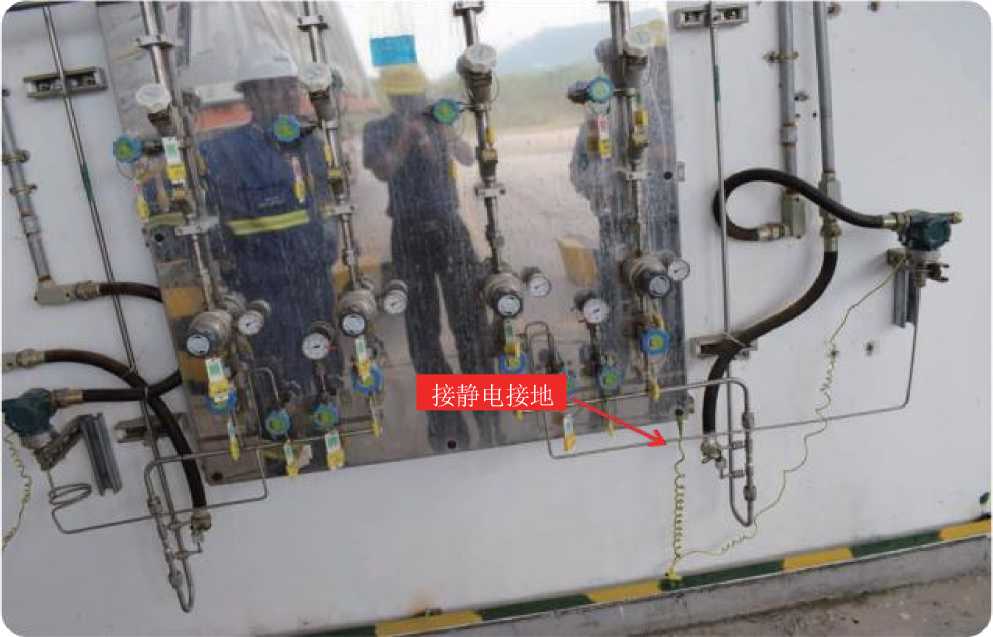

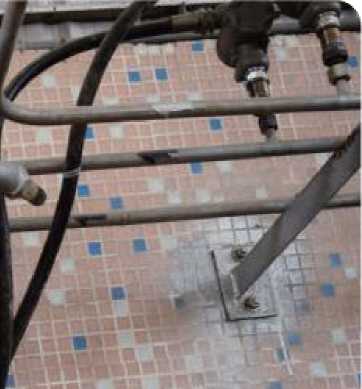

氧气充装台设备应设防 静电接地装置。
接地电阻可核对防雷检 测报告或单独的接地 报告
11
序号
12.
名称
气瓶充装台(气瓶充装台工具、接头、阀门材质要求)

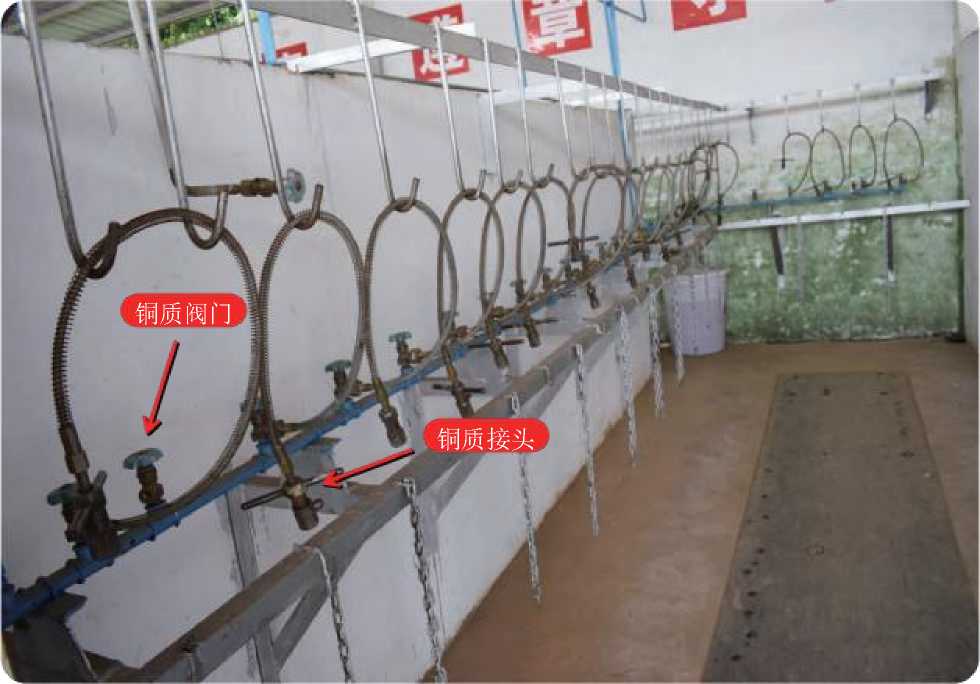

要求 氧气充装台工具、接头、阀门应采用铜质材料
依据 《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第6.9.3条
图示 说明
氧气充装台工具、接头、 阀门应采用铜质材料
12
序号
名称 要求 依据

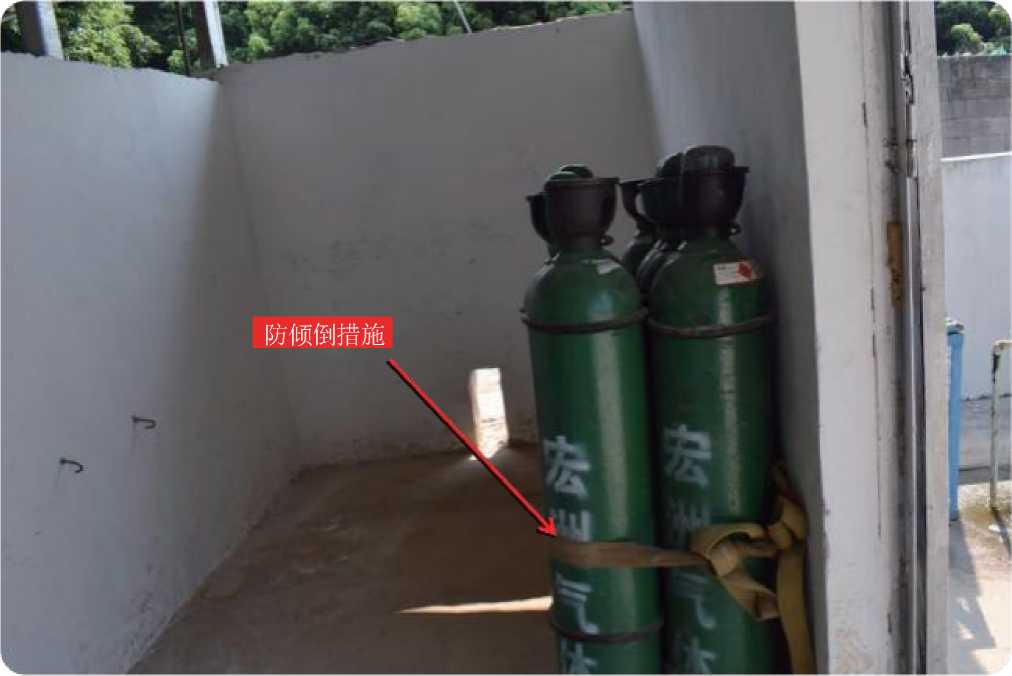

气瓶充装台(气瓶充装台防倾倒措施要求)
气瓶充装台应设气瓶防倾倒措施
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.6.14条 图示
说明
13.
气瓶充装台应设气瓶防倾倒 措施
13
序号
14.
名称
要求 依据
气瓶充装台(充装超压报警装置设置要求)
气瓶充装台应设置充装超压报警装置
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第6.9.3条
图示
说明
气瓶充装台应设置充装超 压报警装置
14
序号
15.
名称
要求
依据

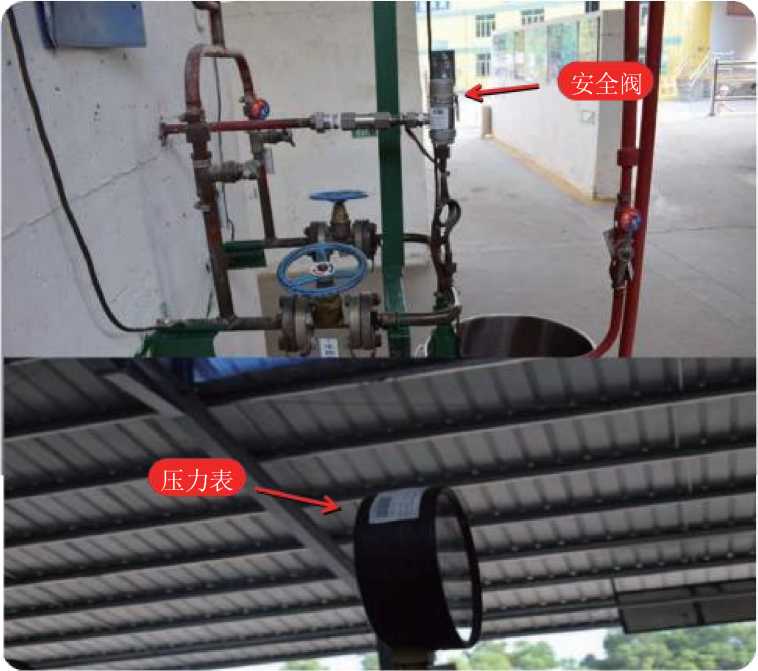

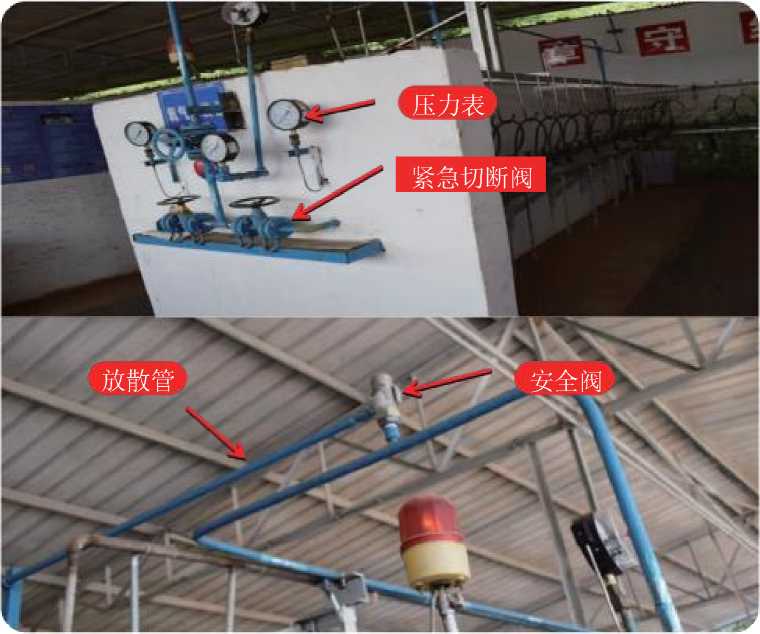

气瓶充装台(氧气、氩气、氮气充装台设置要求)

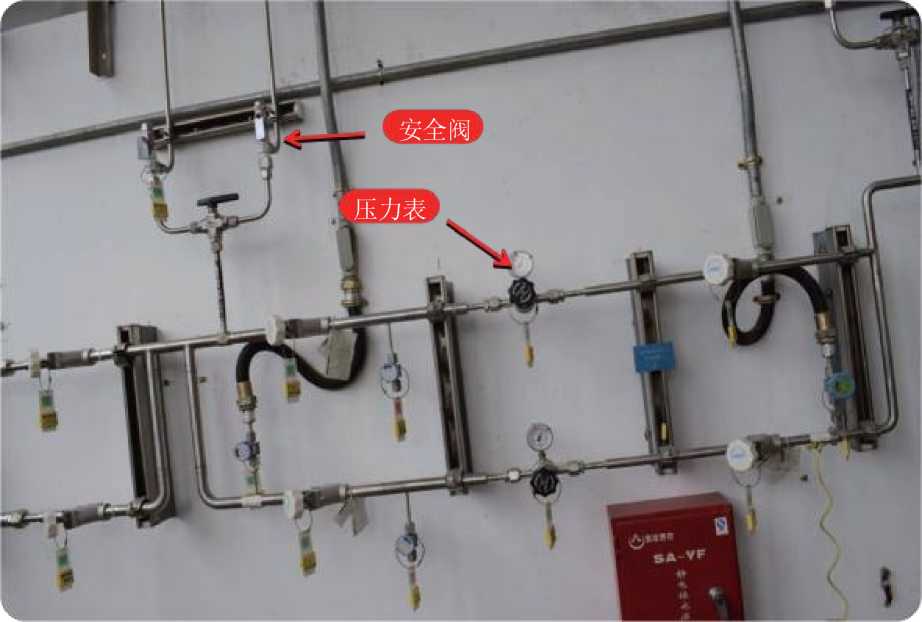

氧气、氩气、氮气充装台应设紧急切断阀、安全阀、压力表
(安全阀、压力表应定期检验，放空管道接至室外安全处，放散管口距地面不得低于4.5m)
《氧气站设计规范》(GB50030-2013)第4.0.21条、第4.0.23条、第6.0.13条
《特种设备安全监察条例》(国务院令〔2003〕373号发布，国务院令〔2009〕549号修正)第二十八条
图示
说明
(1)气瓶充装台应设紧急切 断阀、安全阀、压力表

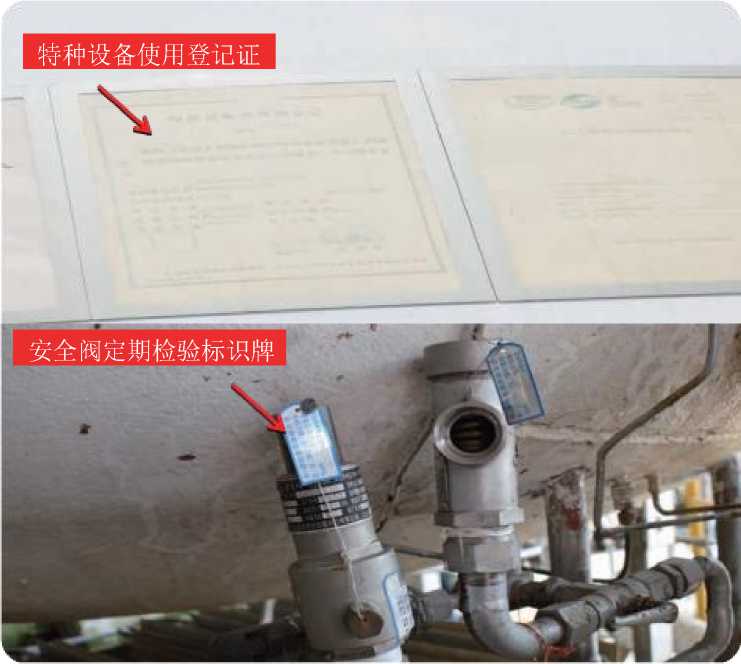

(2)安全阀、压力表应定期 检验
(3)放空管道接至室外安全 处，氧气、氮气放散管口距 地面不得低于4.5m
15
(3)气瓶存放区
|
序号 |
名称 |

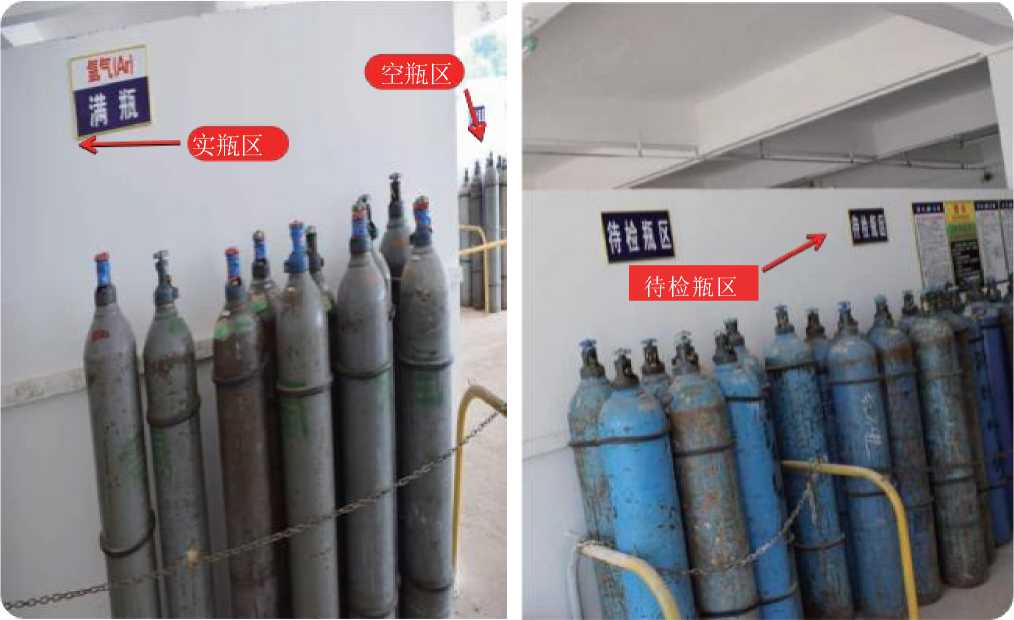

气瓶存放区(气瓶摆放管理要求) | |
|
要求 |

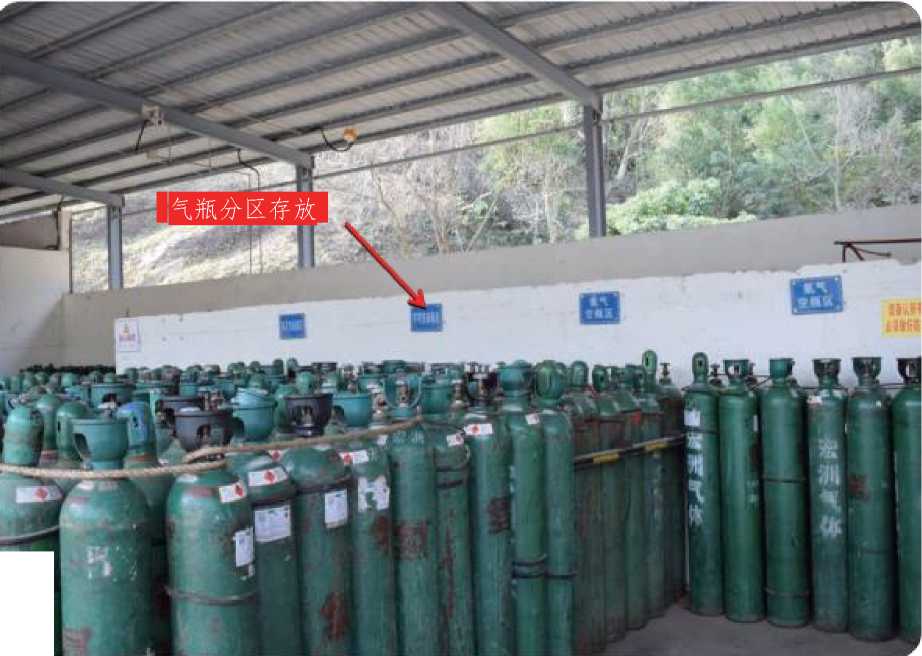

气瓶存放区实瓶、空瓶、待检瓶应分区存放，并设有明显标志，严禁混放 | ||
|
依据 |
《气瓶充装站安全技术条件》(GB/T27550-2011)第6.5条、第6.6条 《气瓶搬运、装卸、储存和使用安全规定》(GB/T34525-2017)第8.2.2条 《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第10.2.1条 | ||
|
图示 |
说明 | ||
16.
气瓶存放区实瓶、空瓶、 待检瓶应分区存放，并设 有明显标志，严禁混放
16
序号
17.
名称 要求
依据

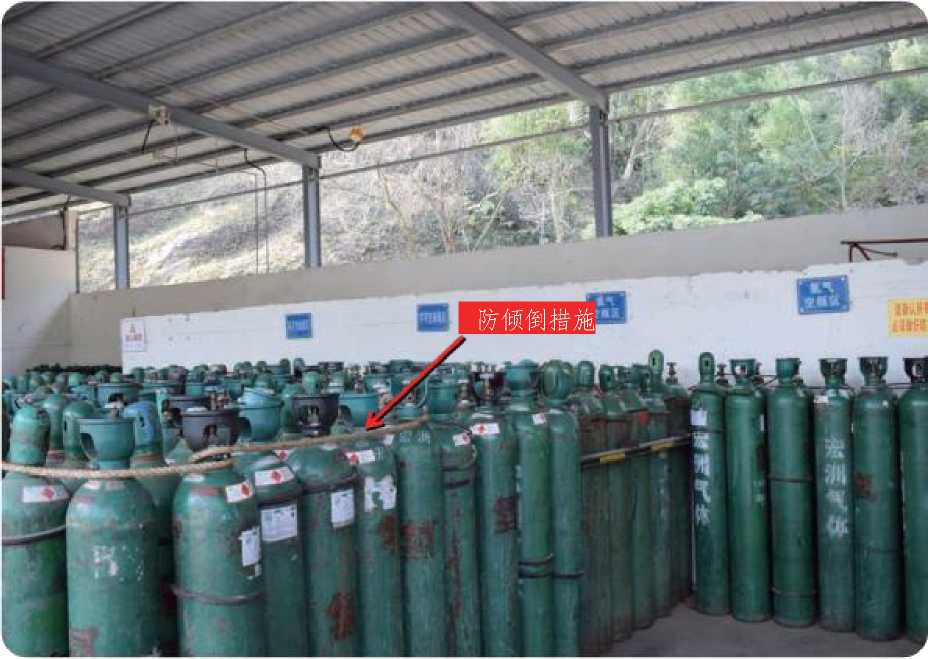

气瓶存放区(气瓶摆放管理要求)

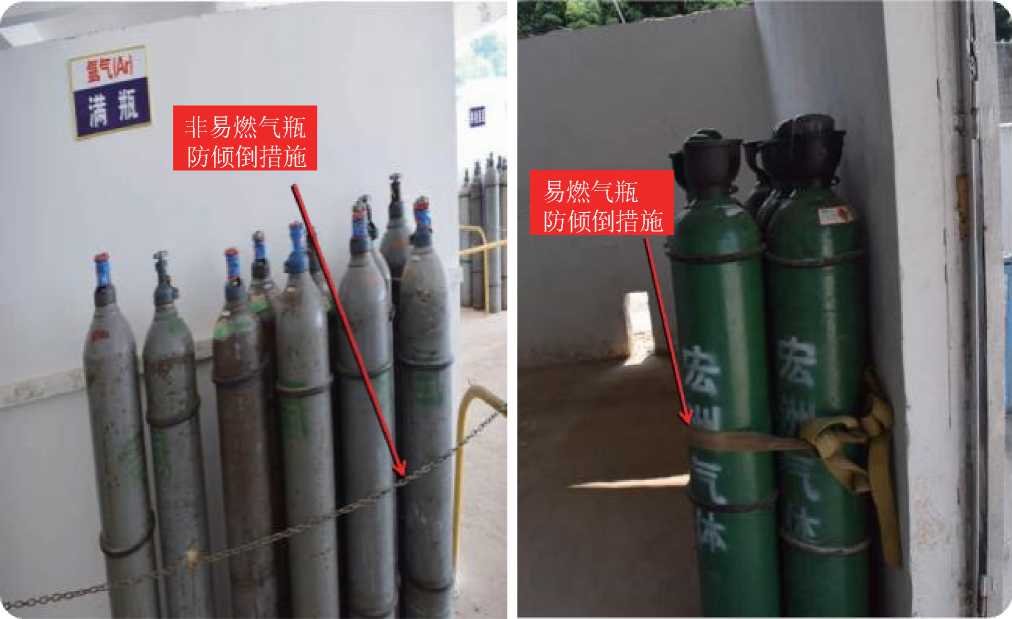

气瓶存放区应设气瓶防倾倒措施，易燃气体气瓶防倾倒措施严禁使用铁链
《气瓶搬运、装卸、储存和使用安全规定》(GB/T34525-2017)第8.2.4条 《防止静电事故通用导则》(GB12158-2006)第6.1.9条
图示
说明
气瓶存放区应设气瓶防倾 倒措施，易燃气体气瓶防 倾倒措施严禁使用铁链
17
名称
（4）气瓶
气瓶（气瓶标签设置要求）

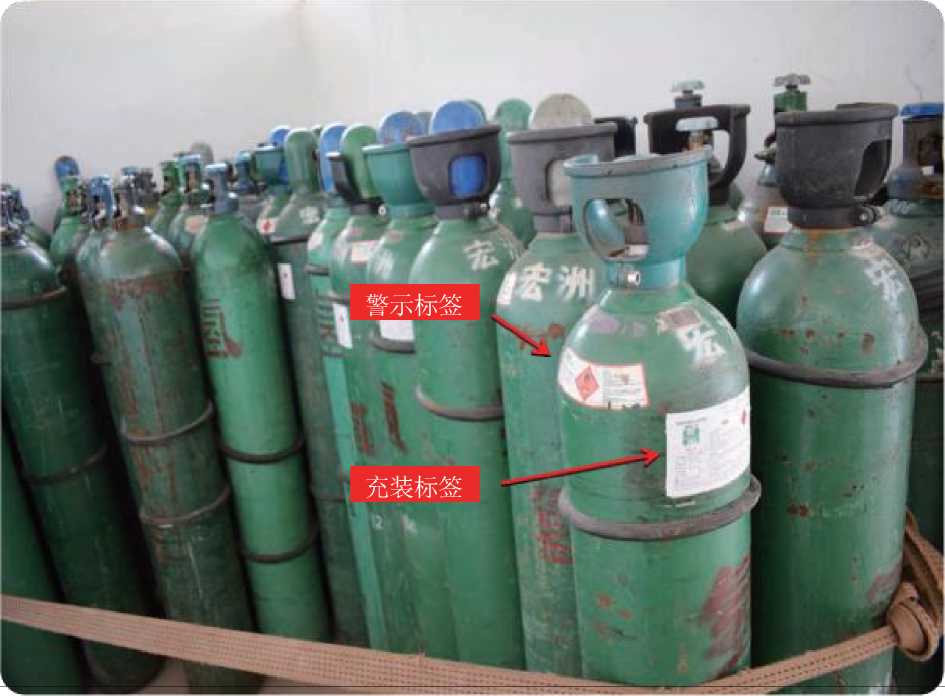

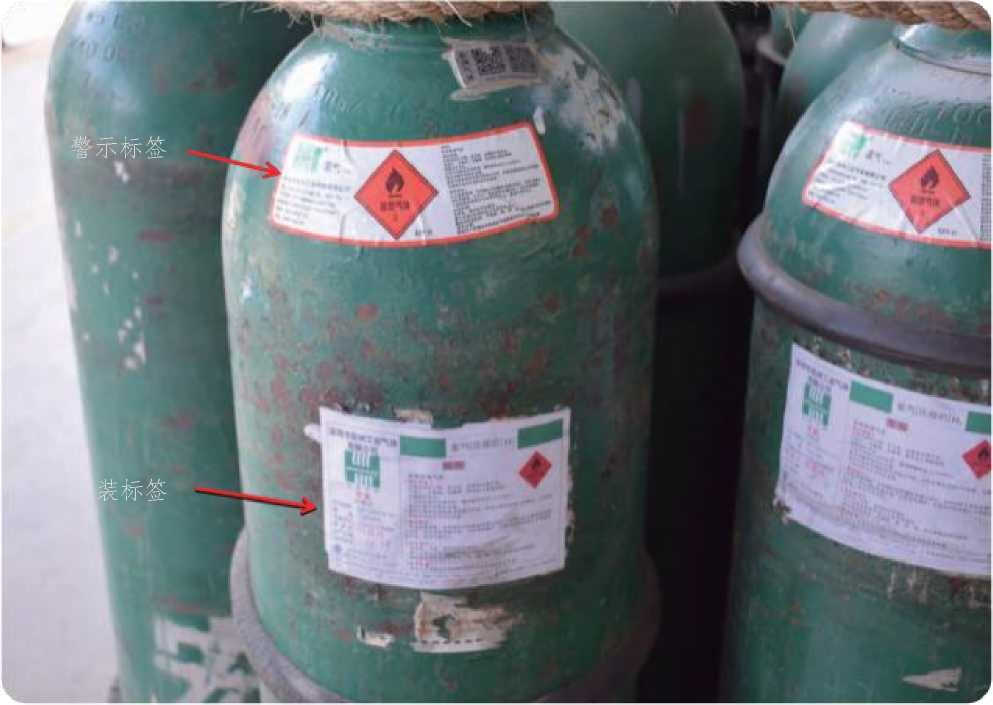

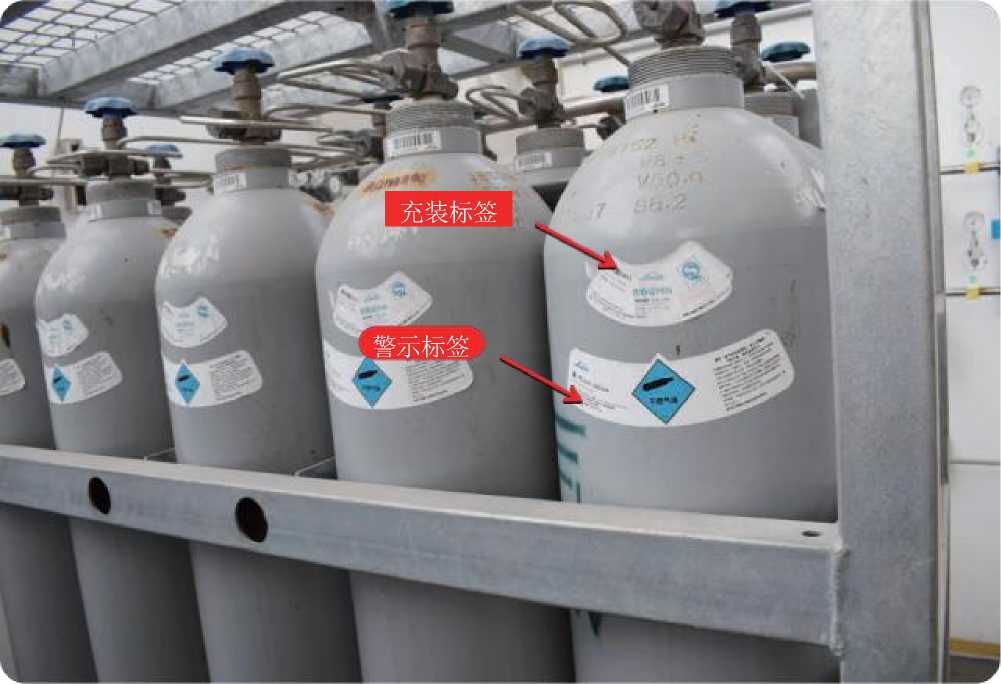

要求 气瓶充装单位应在所充装的气瓶上粘贴符合安全技术规范及国家标准规定的警示标签和充装标签
序号 依据 《气瓶安全技术规程》（TSG23-2021）第8.6.2条
图示
说明
18.
警示标签
充装标签
18
气瓶充装单位应在所充装 的气瓶上粘贴警示标签和 充装标签
序号
名称 要求 依据

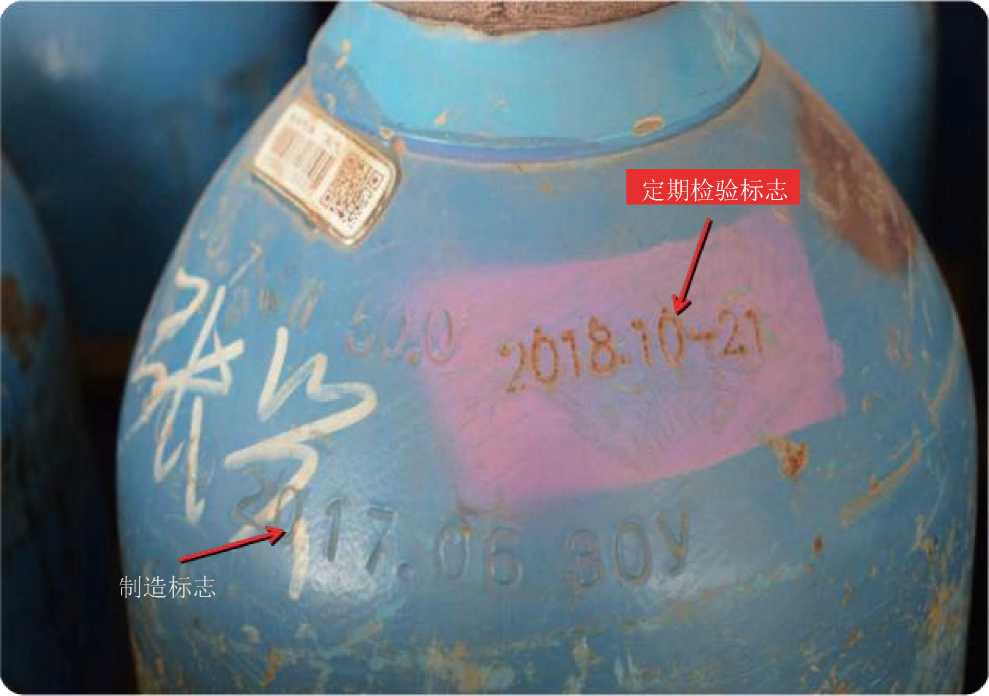

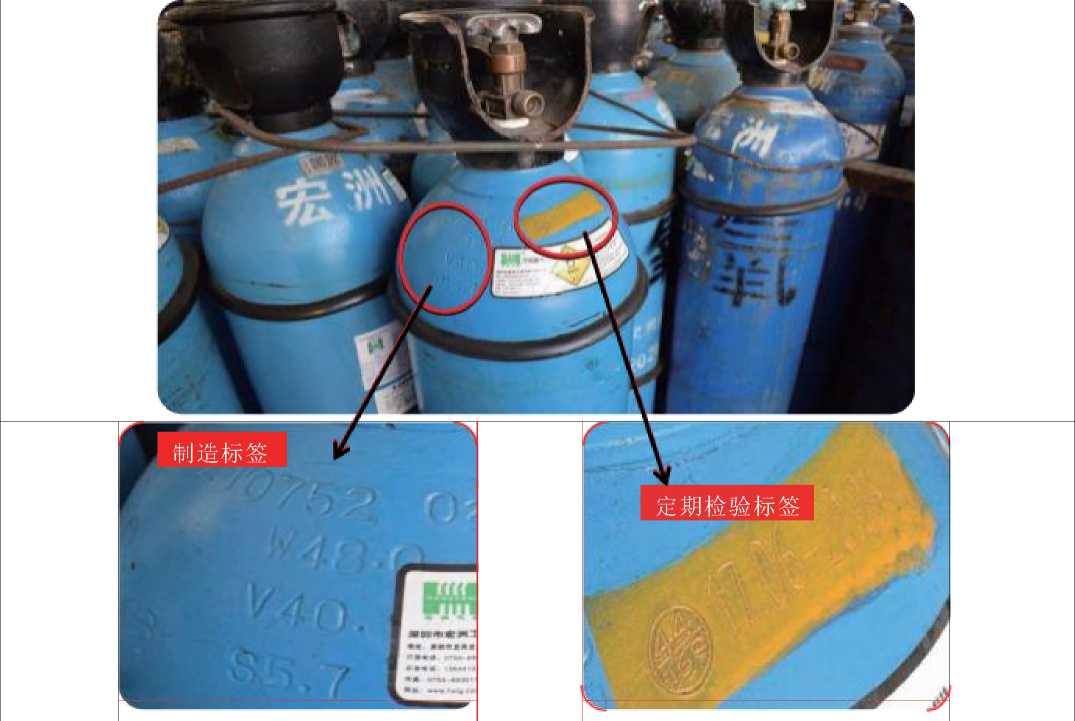

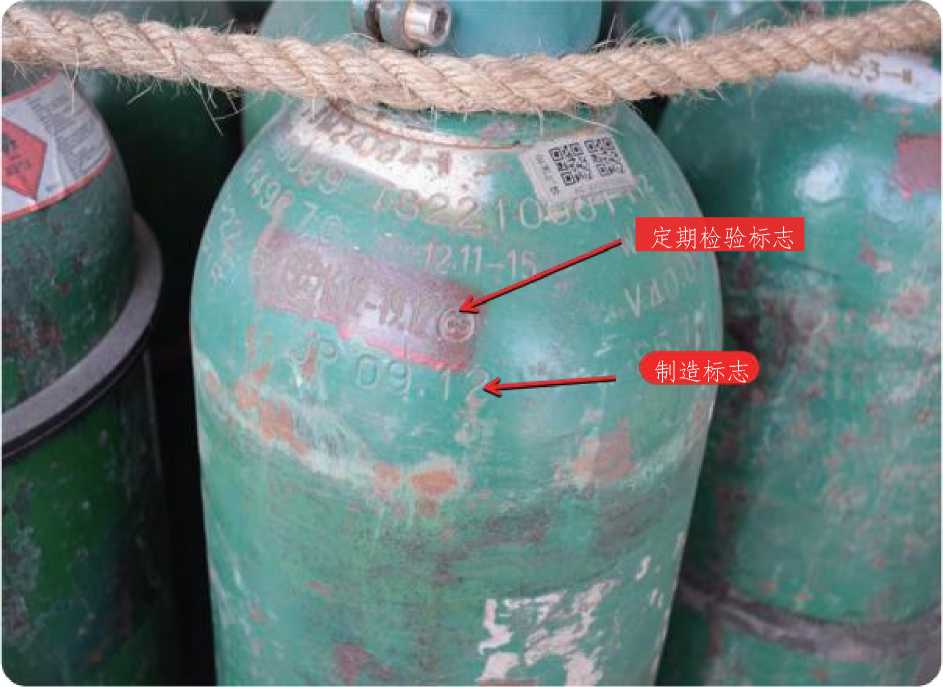

气瓶(气瓶标志要求)
气瓶应有制造和定期检验标志
《气瓶安全技术规程》(TSG23-2021)第1.8条
图示
说明
19.
气瓶应有制造和定期检验 标志
19
序号
20.
名称 要求
依据

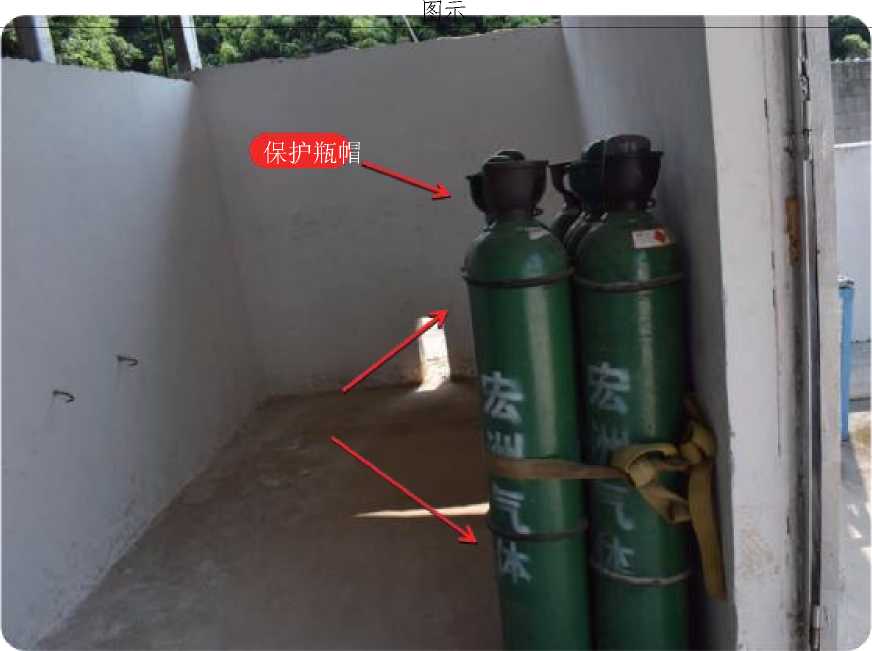

气瓶(气瓶防护要求)

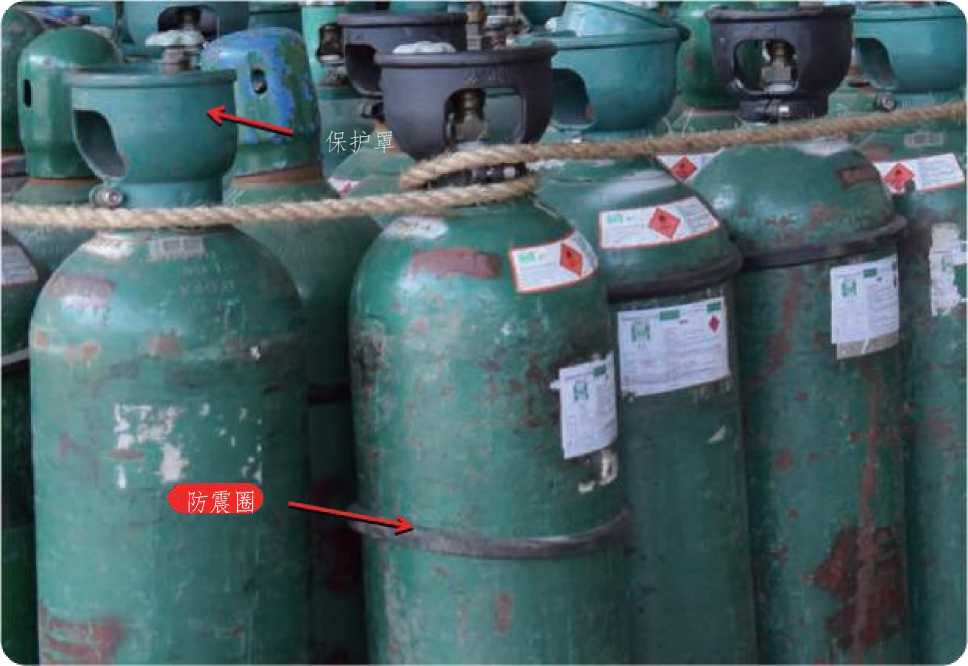

公称容积大于或者等于10L的钢质焊接气瓶(含溶解乙炔气瓶),应当装配不可拆卸的保护罩或者固定式瓶帽; 实瓶必须配戴好气瓶瓶帽和防震圈
《气瓶安全技术规程》(TSG23-2021)第7.3条(2)
说明
(1)大于5L的气瓶应配有瓶 帽或保护罩
(2)实瓶必须配戴好瓶帽和 防震圈
20
序号

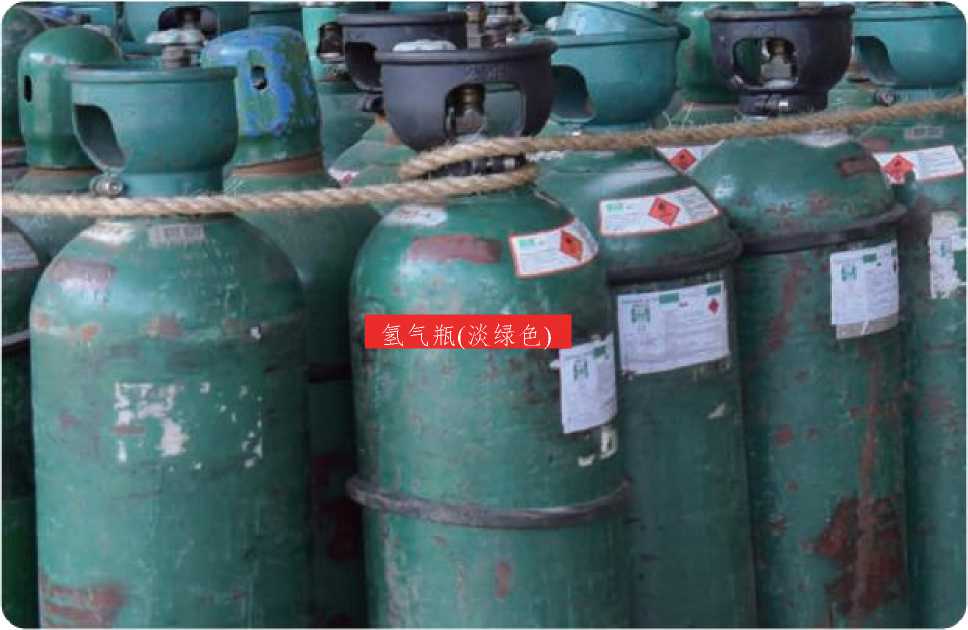

名称 气瓶(气瓶颜色涂敷要求)
气瓶充装单位只能充装自有产权气瓶，并负责气瓶的维护、保养和颜色标志的涂敷工作
要求 (常见气体气瓶颜色：氧气瓶淡(酞)蓝色、氢气瓶淡绿色、乙炔气瓶白色、氮气瓶黑色、二氧化碳气瓶铝白色、
惰性气体气瓶银灰色)
《气瓶安全技术规程》(TSG23-2021)第8.4条、第8.5条
依据 《气瓶颜色标志》(GB/T7144-2016)第6.1条
图示 说明
21.
(1)气瓶充装单位负责气 瓶的维护、保养和颜色标志 的涂敷工作
(2)氧气瓶淡(酞)蓝色、氢气 瓶淡绿色、乙炔气瓶白色、 氮气瓶黑色、二氧化碳气瓶 铝白色、惰性气体气瓶银灰 色
21
(三)气体储罐及管道要求
(1)气体储罐
|
序号 |
名称 |
气体储罐(液氧储罐周边管理要求) | |
|
要求 |

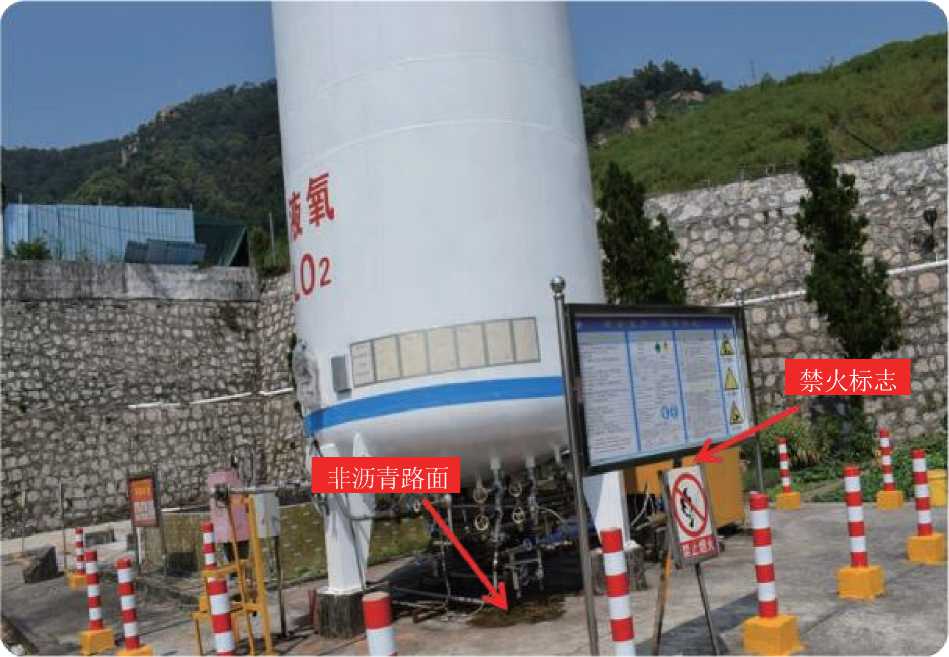

液氧储罐周围5m范围内不应有可燃物，不应铺设沥青路面；周围宜设围墙或栅栏，并应设明显的禁火标志 | ||
|
依据 |
《氧气站设计规范》(GB50030-2013)第3.0.14条、第3.0.17条 | ||
|
图示 |
说明 | ||
22.
(1)液氧储罐周围5m范围 内不应有可燃物，不应铺设 沥青路面
(2)周围宜设围墙或栅栏， 并应设明显的禁火标志
22
序号
名称 气体储罐（气体储罐防雷装置设置要求）

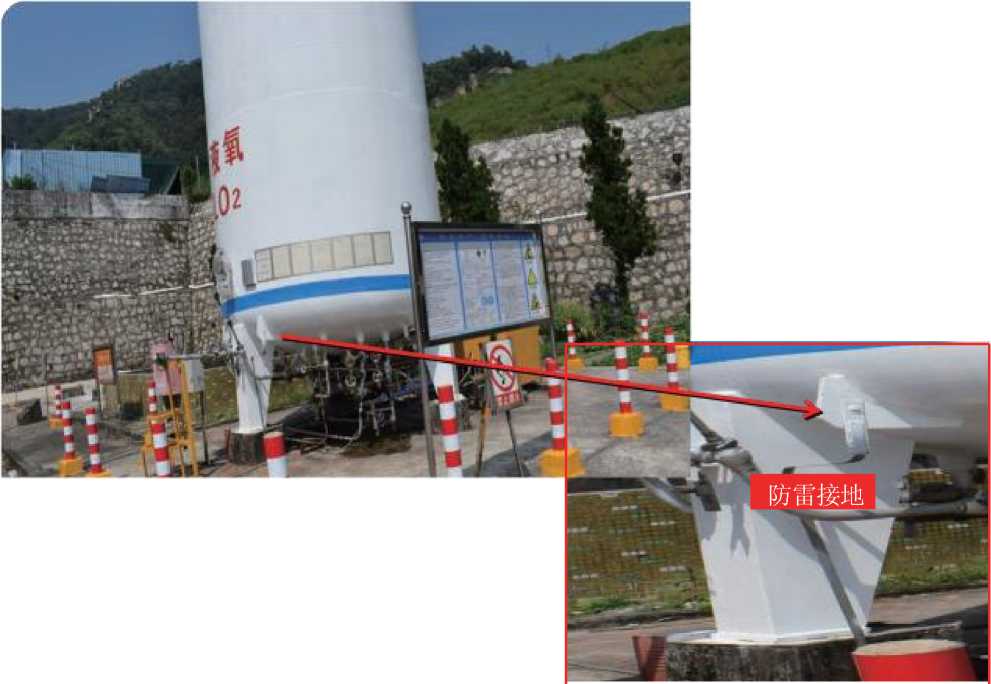

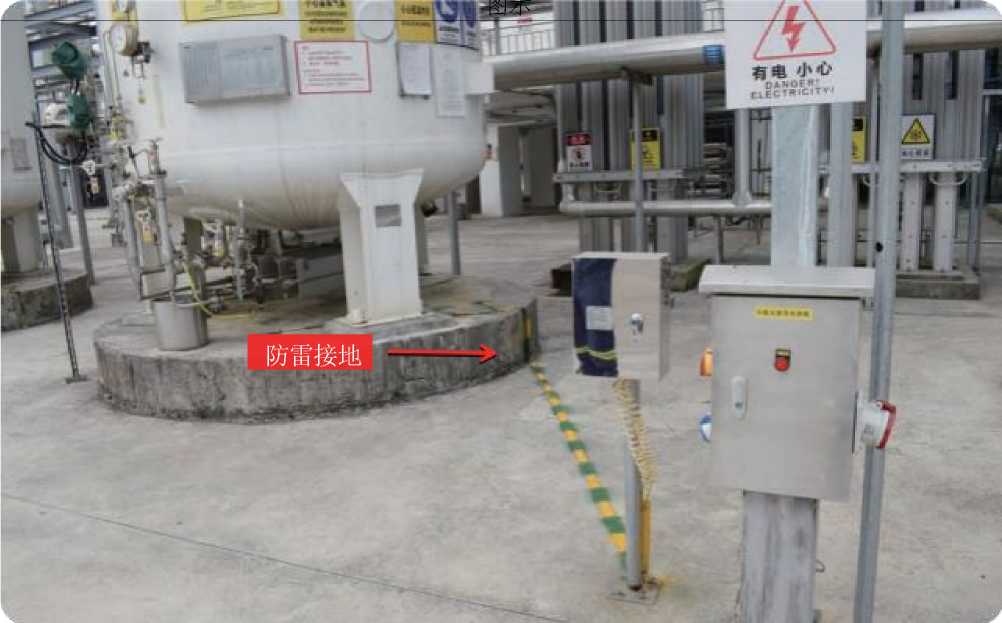

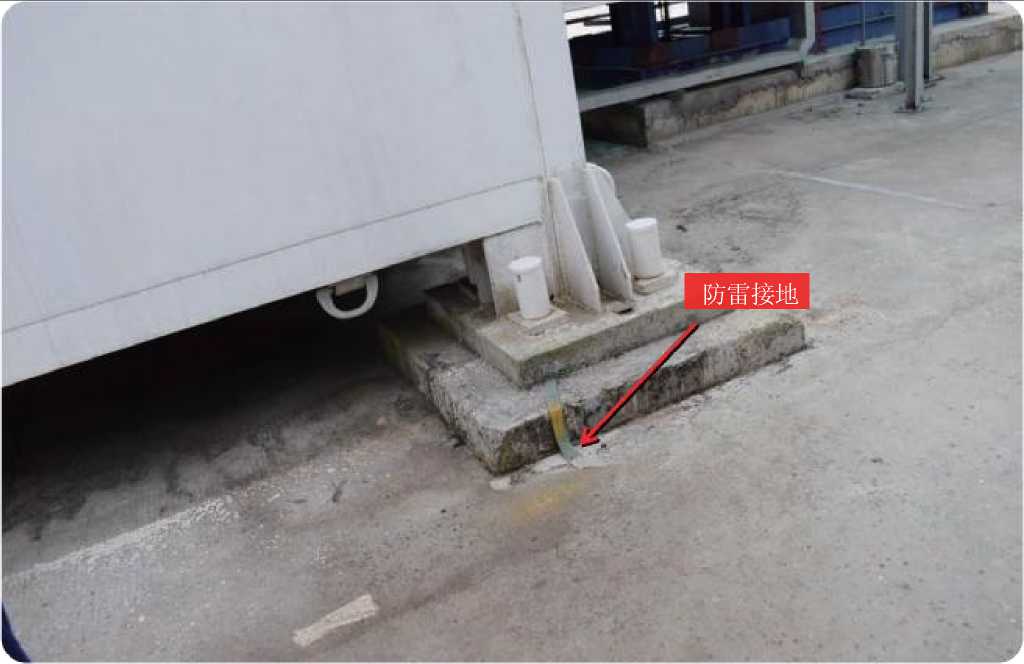

要求 气体储罐应设置防雷装置,防雷装置应由有资质的单位进行设计安装并定期检测
《建筑物防雷设计规范》（GB50057-2010）第3.0.2条
依据 《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条
图示
说明
23.
气体储罐应设置防雷装置, 防雷装置应由有资质的单位 进行设计安装并定期检测
23
序号
24.
名称
要求
依据
气体储罐（气体储罐色带设置要求）

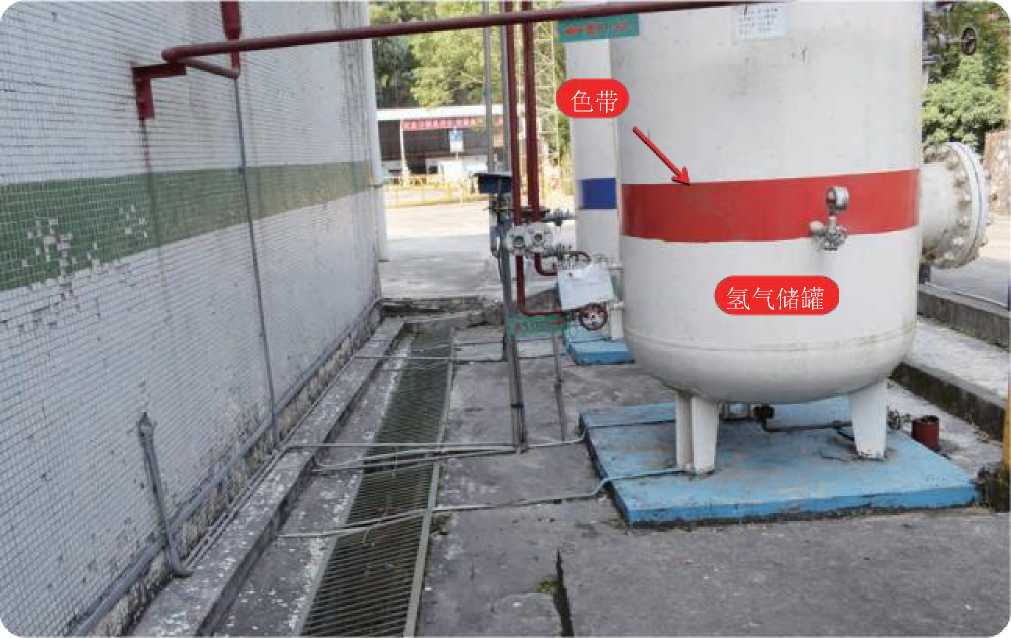

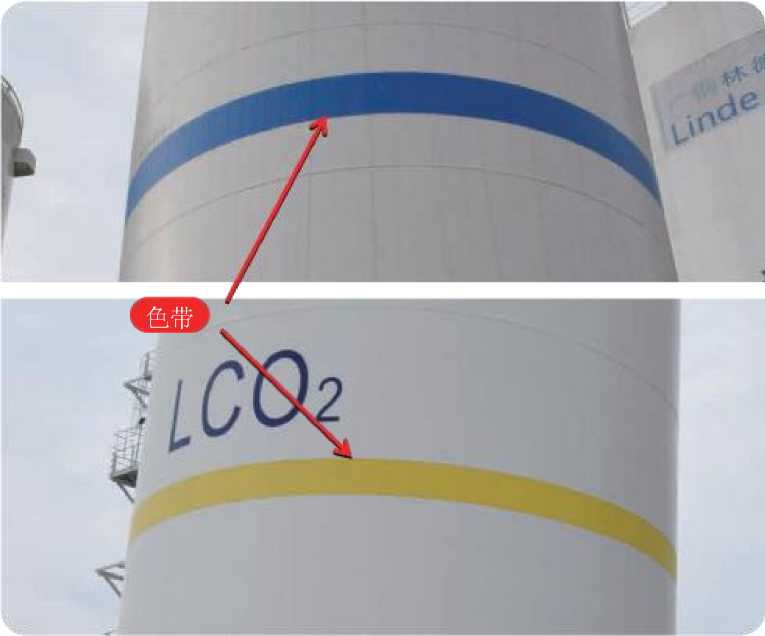

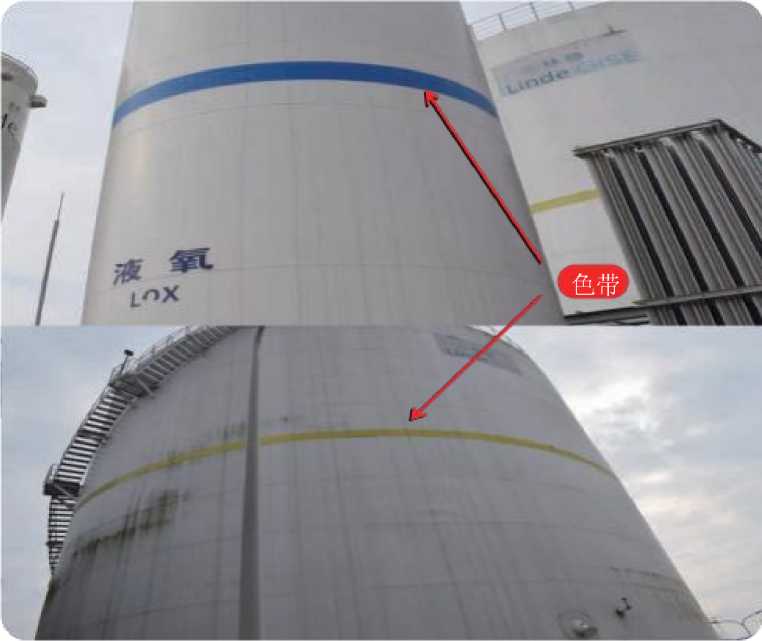

气体储罐中心轴带应刷宽200mm-400mm的色带
（氧气储罐淡蓝色、氮气储罐浅黄色、氩气储罐银灰色、氢气储罐红色、其他气体储罐棕黄色）
《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.12.3条
图示
说明
气体储罐中心轴带应刷宽 200mm-400mm的色带
（氧气储罐淡蓝色、氮气储 罐浅黄色、氩气储罐银灰色 、氢气储罐红色、其他气体 储罐棕黄色）
24
序号
名称 要求 依据
气体储罐(液化气体储罐安全附件设置要求)

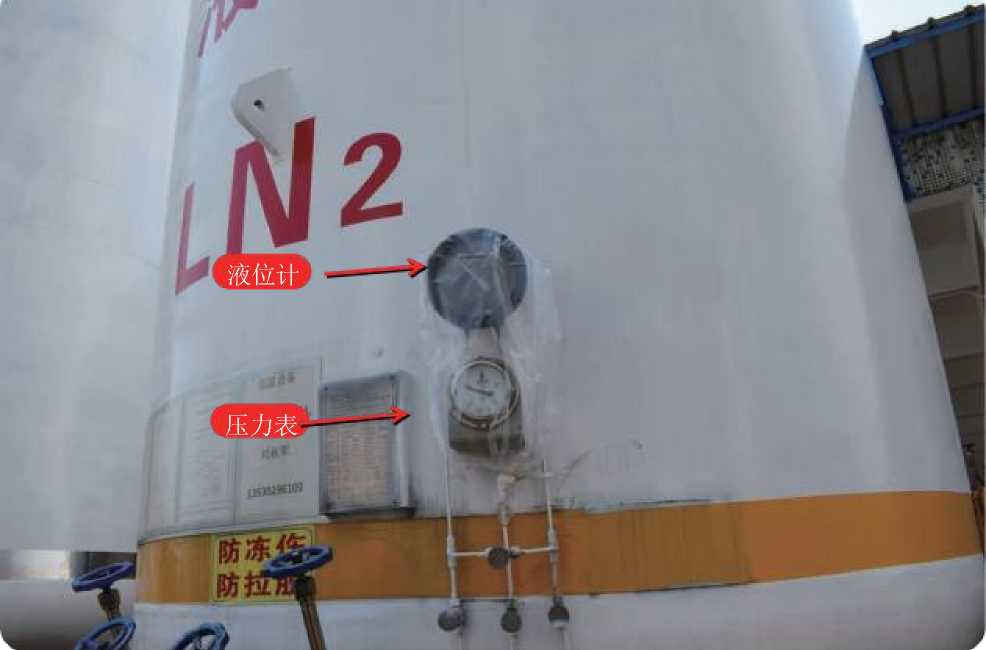

液化气体储罐应装设准确、安全、醒目的液位、压力显示装置
(压力表、液位计设限位警示线)
《气瓶充装站安全技术条件》(GB/T27550-2011)第7.1条
图示
说明
25.
(1)液化气体储罐应装设液 位、压力显示装置
(2)压力表、液位计应设限 位警示线
25
序号

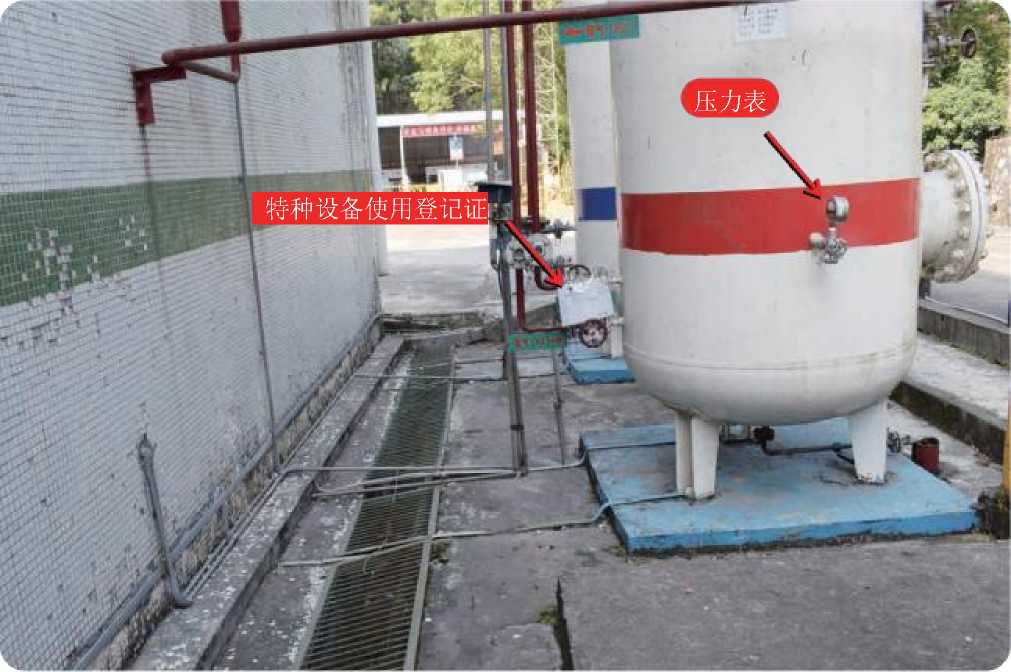

名称 气体储罐（气体储罐及安全附件管理要求）

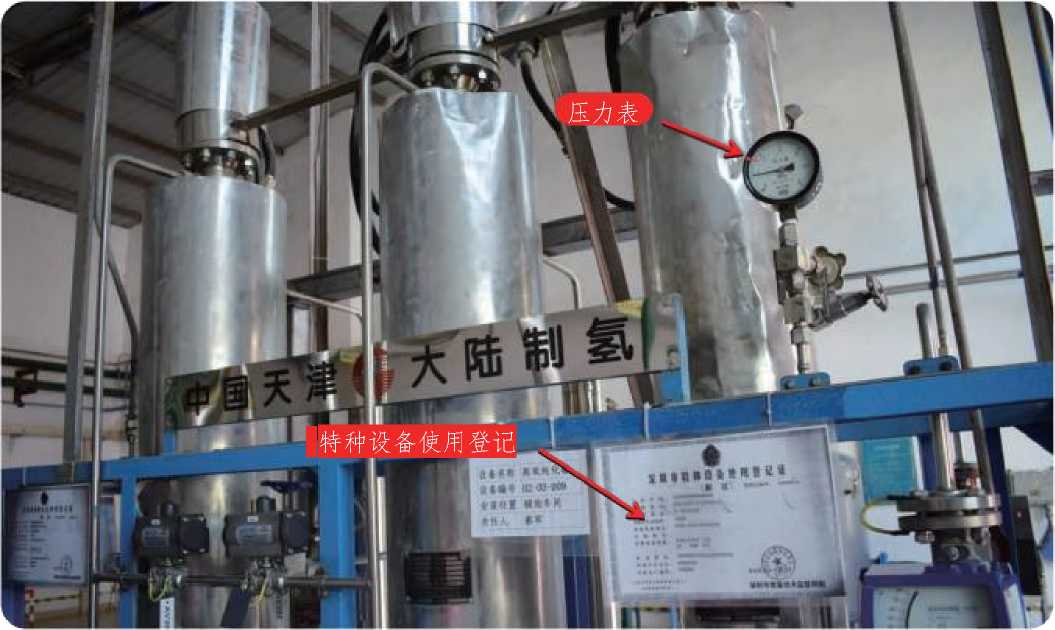

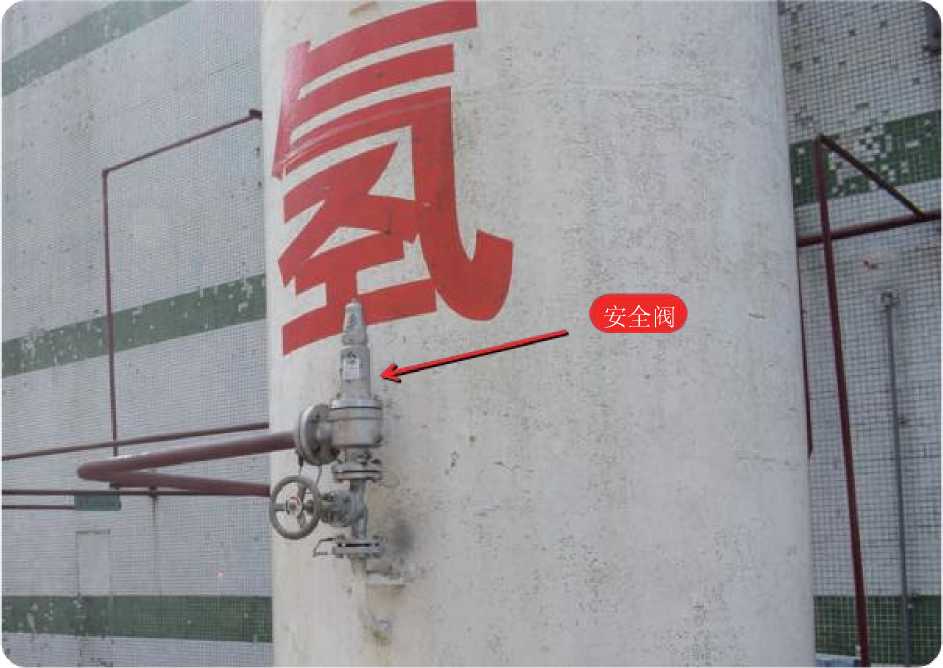

气体储罐显著位置应粘贴特种设备登记标志，并确保储罐及其安全附件处于有效检验期内
要求 （压力表、安全阀应定期检验）
依据 《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十一条、第二十
八条
图示 说明
26.

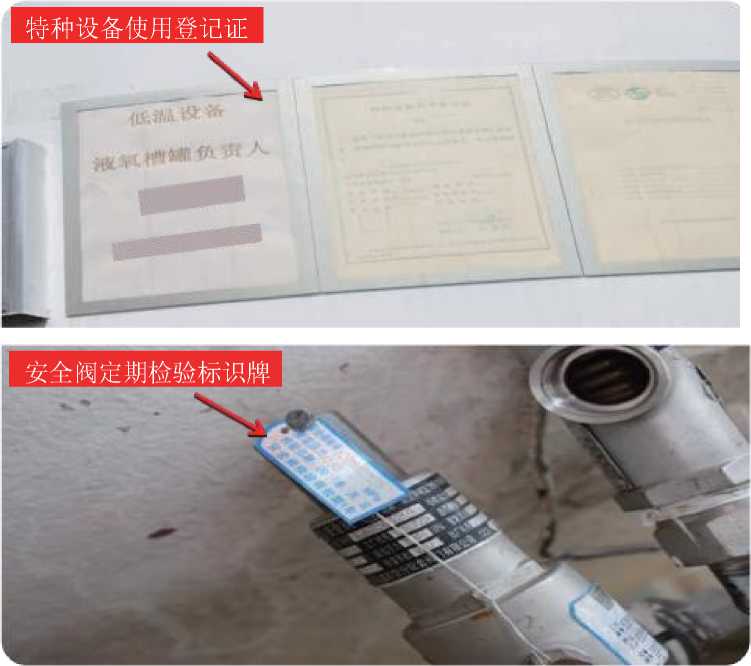

（1）气体储罐显著位置应粘 贴特种设备登记标志
（2）气体储罐压力表、安全 阀应定期检验
26
序号
27.
名称
要求
依据
(2)气体管道
气体管道(氧气管道防静电装置设置要求)
氧气管道应设防静电接地装置，接地电阻不应大于10Ω,并符合以下规定
(1)室外架空氧气管道应在分岔处、与架空电力线交叉处、无分岔管道每隔80m-100m处、进出装置或设施处接 地(2)每对法兰或螺纹接头应采用金属导线跨接，电阻值应小于0.03Ω
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条、4.7.4条、第8.1.2条
图示 说明
27
室外架空氧气管道应在分 岔处、与架空电力线交叉处 、无分岔管道每隔80m-100m处、进出装置或设施 处接地
序号
28.
名称
气体管道(氧气管道防静电装置设置要求)
氧气管道应设防静电接地装置，接地电阻不应大于10Ω,并符合以下规定
要求 (1)室外架空氧气管道应在分岔处、与架空电力线交叉处、无分岔管道每隔80m-100m处、进出装置或设施处接
地(2)每对法兰或螺纹接头应采用金属导线跨接，电阻值应小于0.03Ω
依据
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条、4.7.4条、第8.1.2条
图示
说明

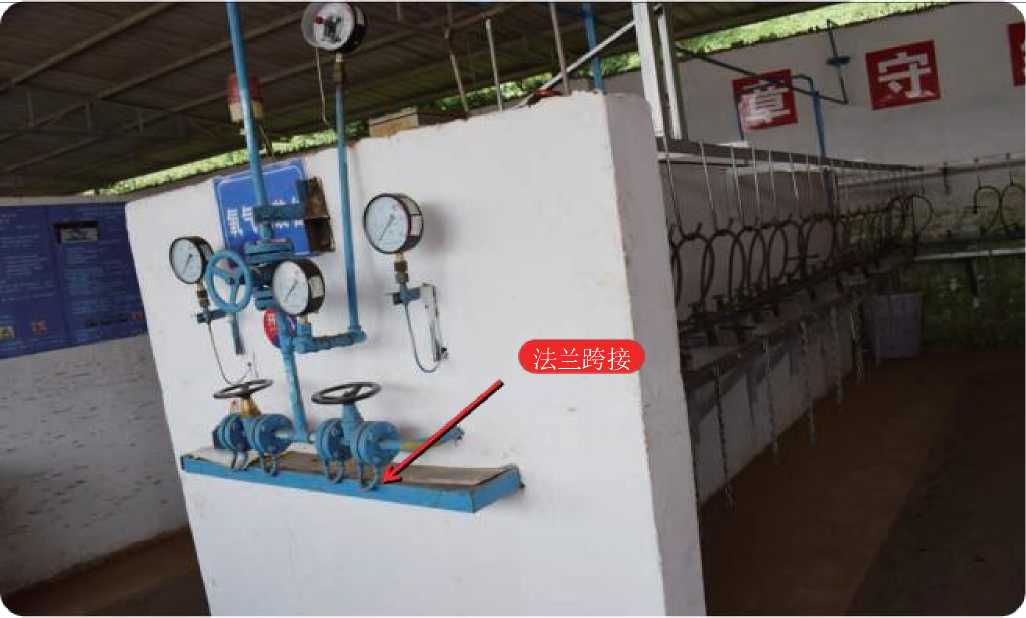

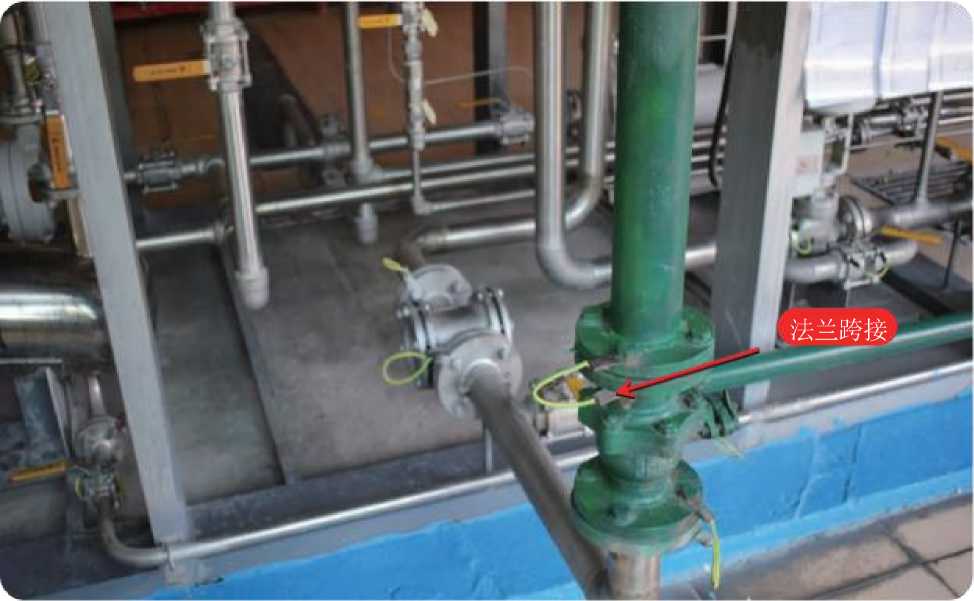

每对法兰或螺纹接头应采 用金属导线跨接
28
序号
29.
名称
要求 依据
气体管道(氧气管道连接要求)
氧气管道的连接应采用焊接，但与设备、阀门连接处可采用法兰或螺纹连接。螺纹连接处应采用聚四氟乙烯带作为 填料
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第8.4.3条 图示
说明

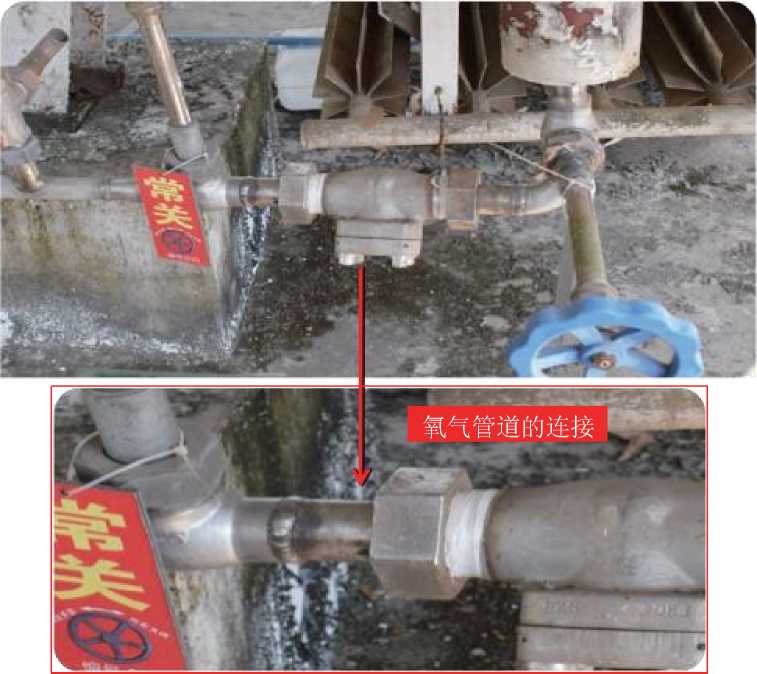

(1)氧气管道的连接应采用 焊接
(2)氧气管道与设备、阀门 连接处可采用法兰或螺纹连 接,螺纹连接处应采用聚四 氟乙烯带作为填料
29
序号
30.
要求
依据
氧气管道应敷设在不燃烧体支架上
气体管道(氧气管道敷设要求)
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第8.1.1条
说明
氧气管道应敷设在不燃烧 体支架上
30
序号
名称 要求 依据
气体管道(气体管道介质及流向标识设置要求)

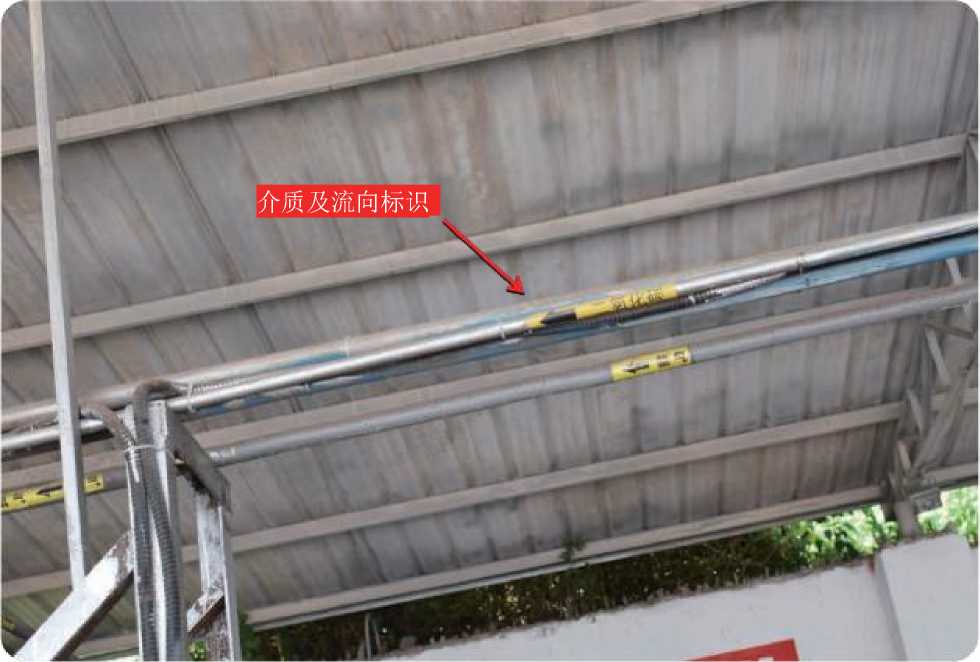

气体管道应有介质及流向标识
《工业管道的基本识别色、识别符号和安全标识》(GB7231-2003)第5.1条、第5.2条
图示
说明
31.

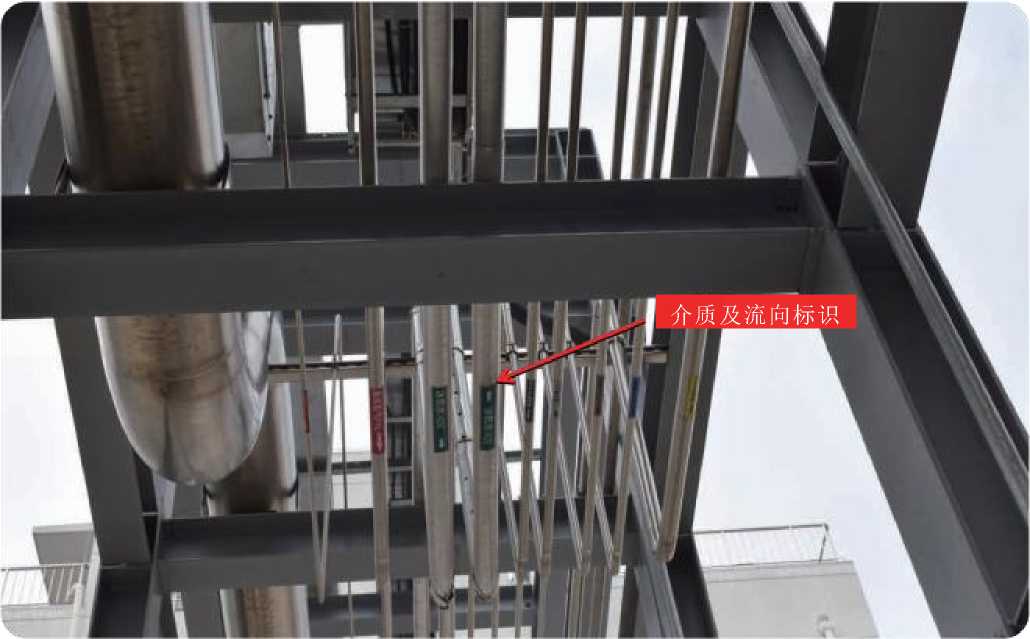

气体管道应有介质及流向 标识
31
（四）易燃气体气瓶仓库要求
（1）人体静电消除装置
|
序号 |
名称 |
人体静电消除装置（易燃气体气瓶仓库人体静电消除装置设置要求） | |
|
要求 |
在重点防火，防爆区的入口处，应设置人体静电消除装置 （具体要求：易燃气体气瓶仓库入口设置人体静电消除器） | ||
|
依据 |
《防止静电事故通用导则》（GB12158-2006）第6.1.10条 | ||
|
图示 |
说明 | ||
32.
易燃气体气瓶仓库入口 处应设置人体静电消除 装置
32
序号
33.

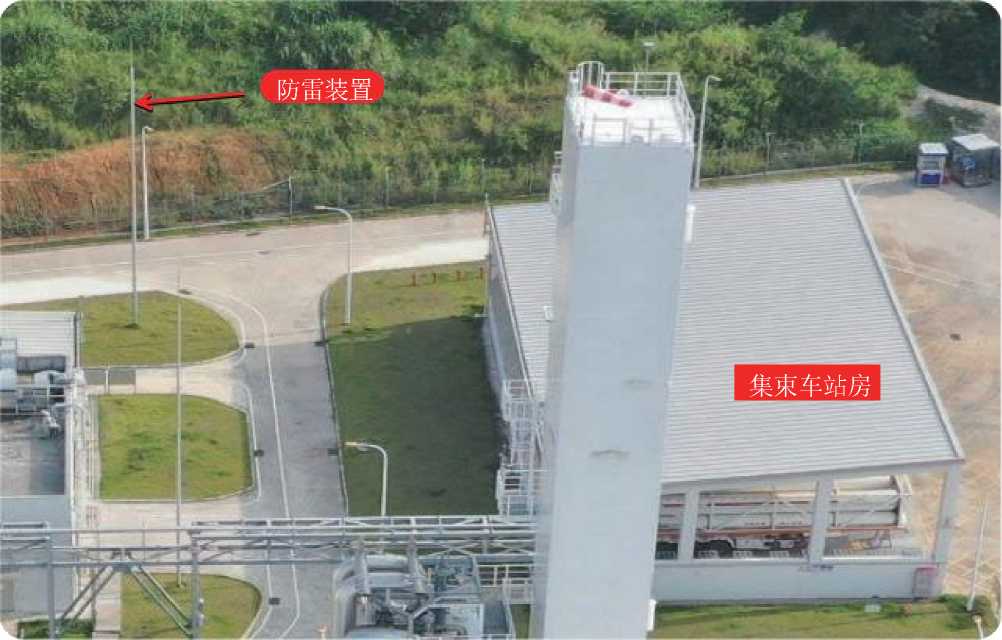

(2)防雷装置
名称 防雷装置(易燃气体气瓶仓库防雷装置设置要求)
要求 易燃气体气瓶仓库应设置防雷装置，防雷装置应由有资质的单位进行设计安装并定期检测
依据
《建筑物防雷设计规范》(GB50057-2010)第3.0.2条
《防雷减灾管理办法》(中国气象局令第24号)第十一条、第十九条
图示 说明

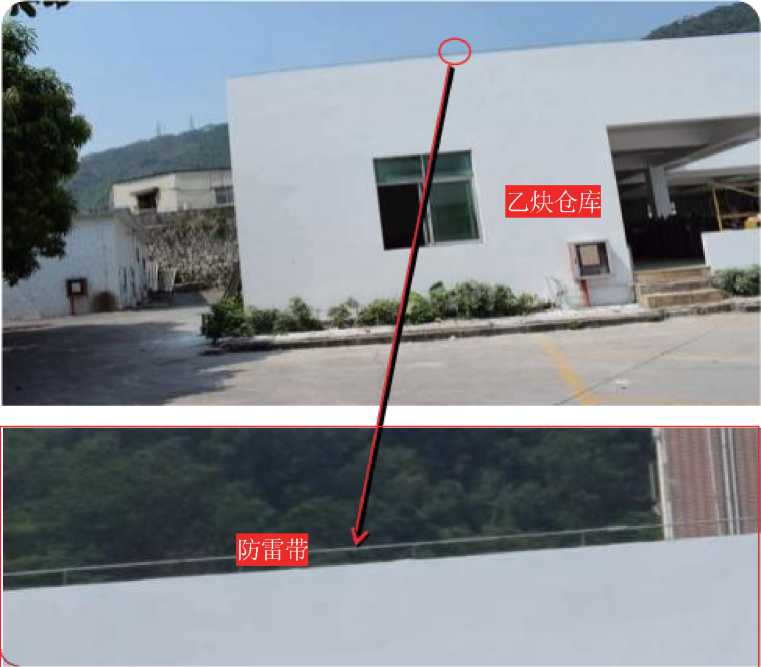

乙炔仓库
(1)易燃气体气瓶仓库应 设置防雷装置
(2)防雷装置应由有资质的单 位进行设计安装并定期检测
防雷带
33
名称
序号
34.
（3）电气设备

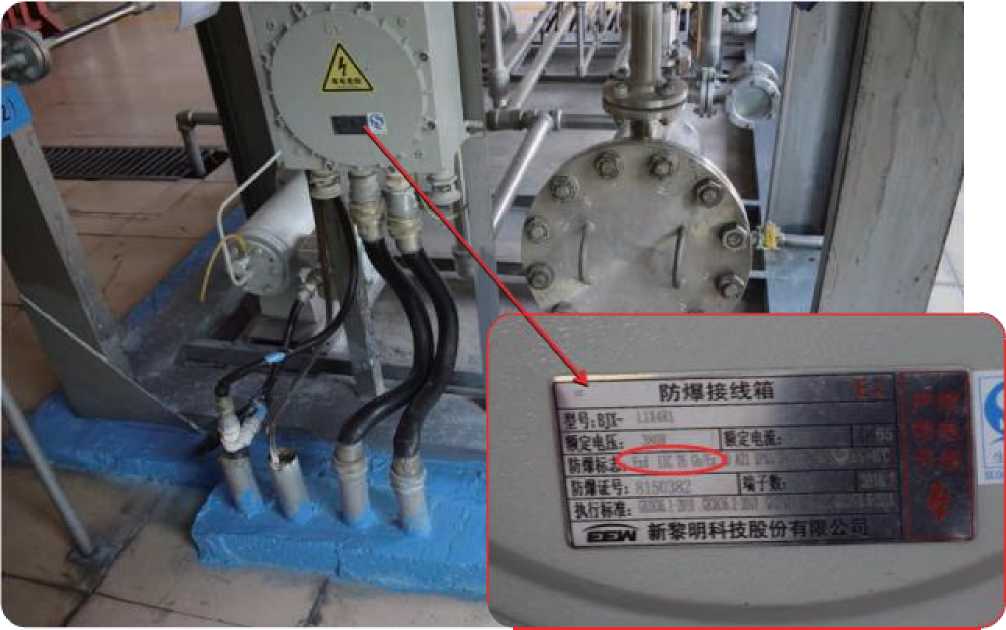

电气设备（易燃气体气瓶仓库电气设备防爆要求）

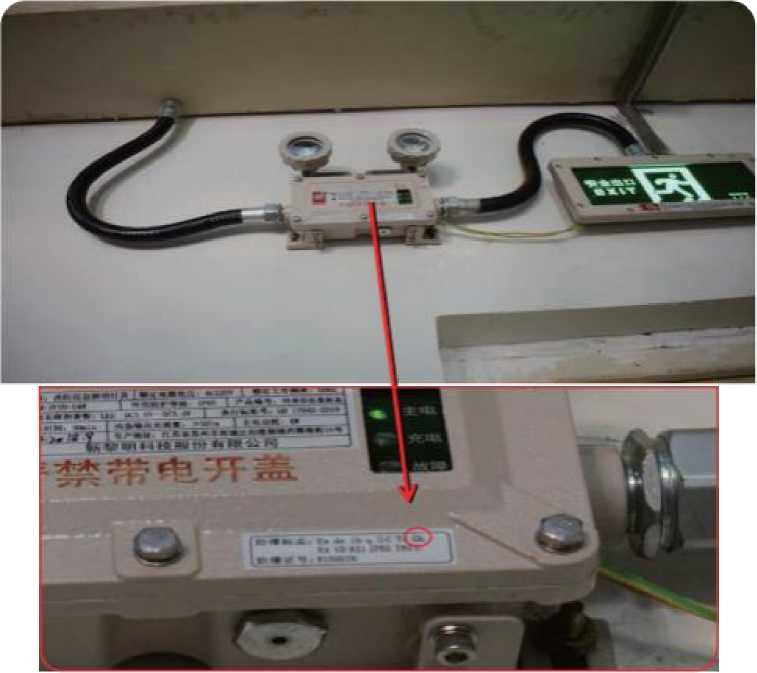

易燃气体气瓶仓库内电气设备均应根据爆炸危险区域划分选用相应保护级别的设备
要求 （具体要求：易燃气体气瓶仓库内风机、电箱、开关、灯具等设备均应使用保护级别为Ga或Gb的防爆设备）
依据 《爆炸危险环境电力装置设计规范》（GB50058-2014）第5.2.2条
图示 说明

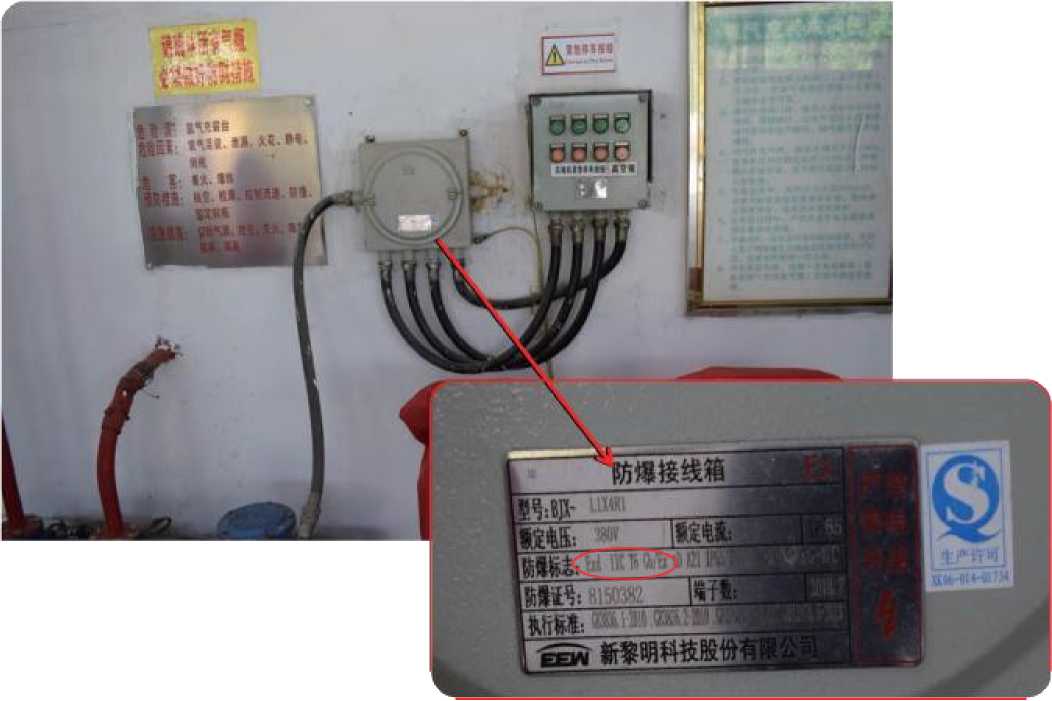

易燃气体气瓶仓库内风机、 接线盒、灯具等设备均应使 用满足爆炸危险环境保护级 别为Ga或Gb的防爆设备
34
序号
35.
名称
要求
(4)配电线路
配电线路(易燃气体气瓶仓库配电线路设置要求)
易燃气体气瓶仓库内所有配电线路应使用镀锌钢管配线，钢管与钢管、钢管与电气设备、钢管与钢管附件之间应 采用螺纹连接，并符合以下要求
1.螺纹应完整无锈蚀，不得在螺纹上缠麻或绝缘胶带及涂其他油漆
2.螺纹旋合丝扣不应少于5扣
(具体要求：钢管与钢管、钢管与电气设备、钢管与钢管附件之间应连接紧实无松动)
依据 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.1条、第5.3.2条
图示
说明

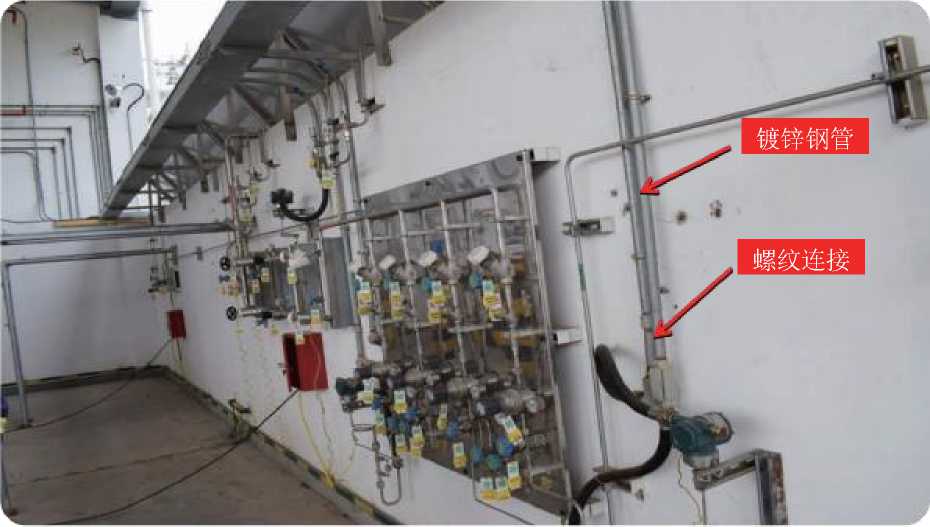

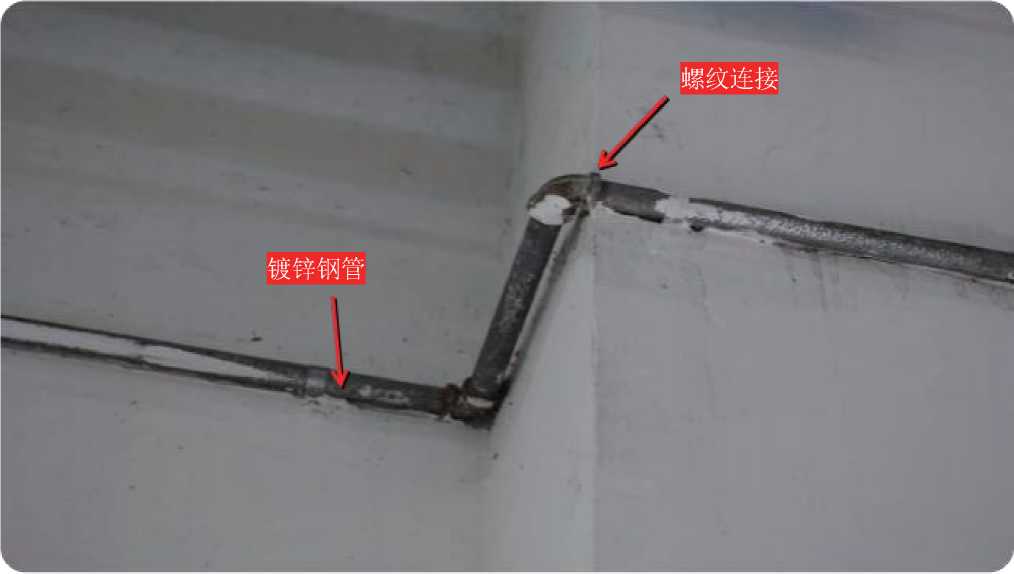

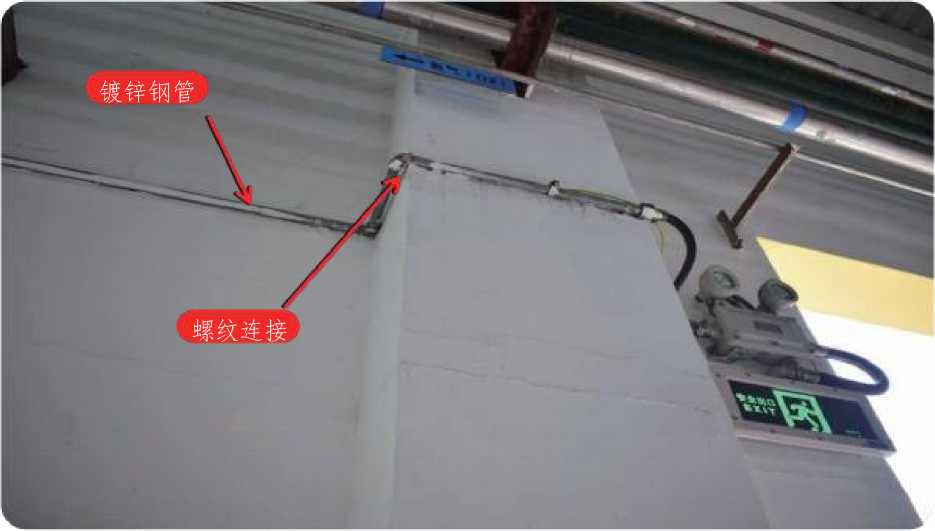

镀锌钢管
35
螺纹连接
(1)电气线路穿镀锌钢管保护 (2)连接处采用螺纹连接， 螺纹应完整无锈蚀，不得在 螺纹上缠麻或绝缘胶带及涂 其他油漆
(3)螺纹旋合丝扣不应少于5 扣，连接紧实无松动
序号
名称 配电线路（易燃气体气瓶仓库配电线路与设备连接要求）
钢管配线在电机进线口处、钢管与电气设备直接连接有困难处，应使用防爆挠性连接管连接
要求 （具体要求：防爆挠性连接管连接紧实无松动，无裂纹、孔洞、机械损伤、变形等缺陷）
依据 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-2014）第5.3.6条
图示 说明
36.

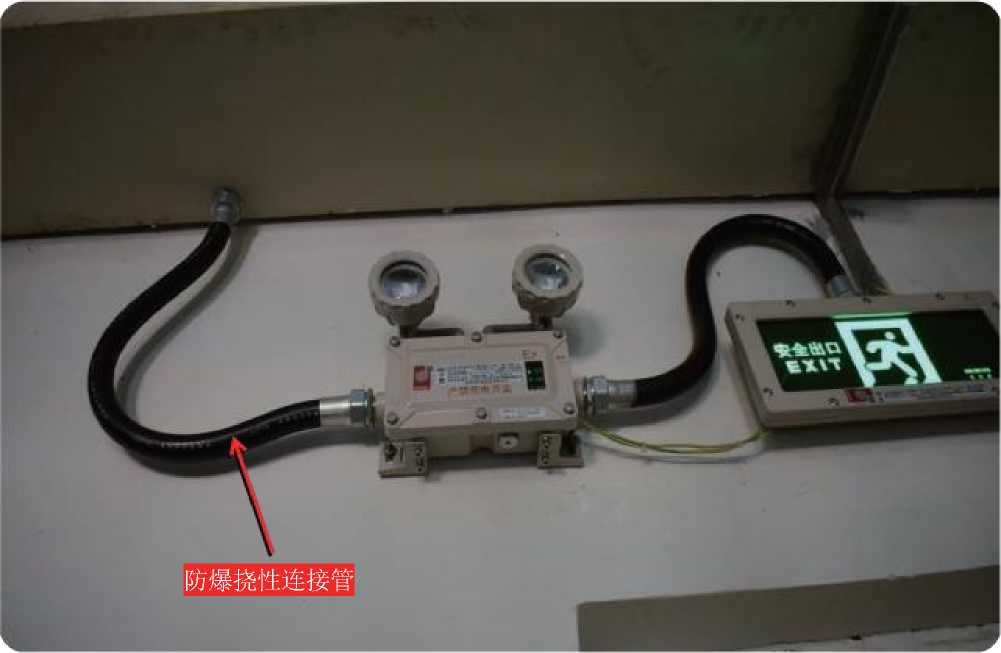

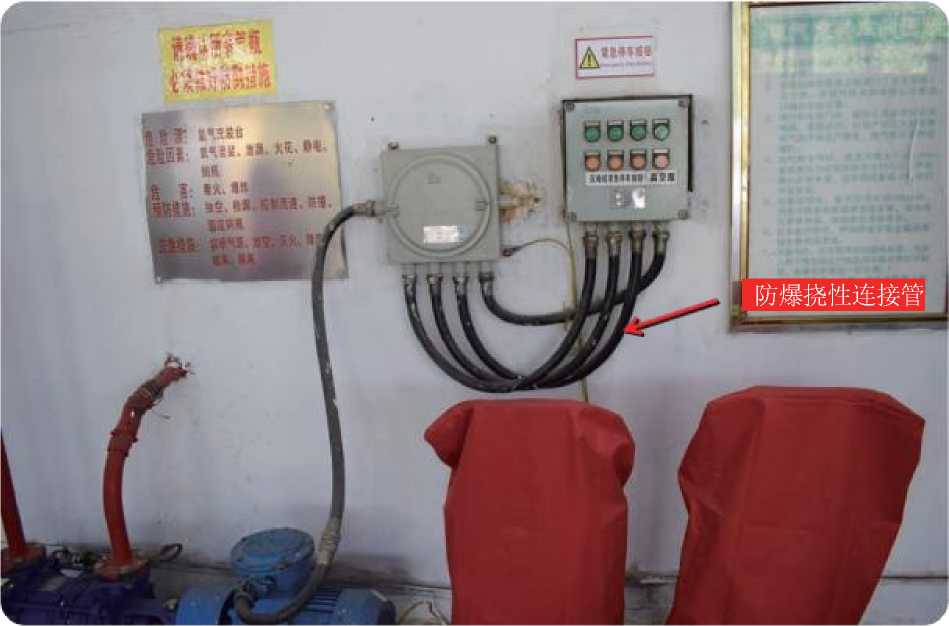

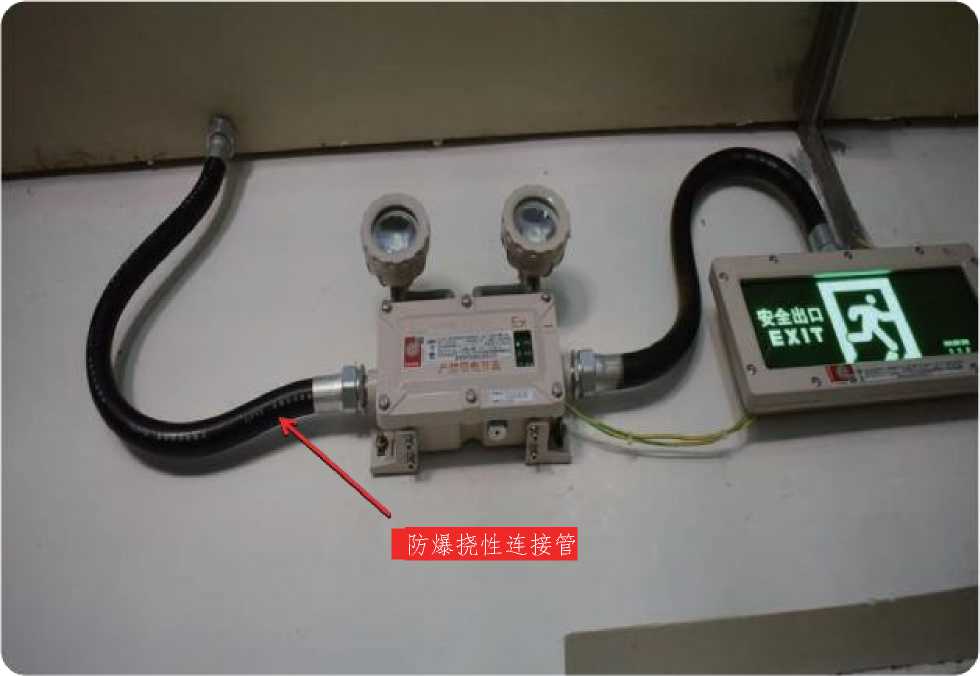

钢管配线在电机进线口处 、钢管与电气设备直接连 接有困难处，应使用防爆 挠性连接管连接
36
序号
37.
(5)防倾倒装置
名称 要求
依据
防倾倒装置(易燃气体气瓶仓库防倾倒措施设置要求)
气瓶仓库应设有防气瓶倾倒措施，易燃气体气瓶防倾倒措施严禁使用铁链
《气瓶搬运、装卸、储存和使用安全规定》(GB/T34525-2017)第8.2.4条
《防止静电事故通用导则》(GB12158-2006)第6.1.9条
图示
说明
气瓶仓库应设有防气瓶 倾倒措施，易燃气体气 瓶防倾倒措施严禁使用 铁链
37
序号
38.
(6)可燃气体浓度报警装置
名称 可燃气体浓度报警装置(易燃气体气瓶仓库可燃气体浓度报警装置设置要求)
易燃气体气瓶仓库内应设置可燃气体浓度报警装置并符合以下要求：
(1)乙炔、氢气等比空气轻的气瓶仓库内应在气瓶上方0.5m-2m处设置检(探)测器
(2)易燃气体气瓶仓库处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探)测器(3)
要求 室内检(探)测器距释放源不宜大于5m，室外不宜大于10m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应符合 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
《建筑设计防火规范》(GB50016-2014[2018年版])第8.4.3条
依据 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1条
《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明

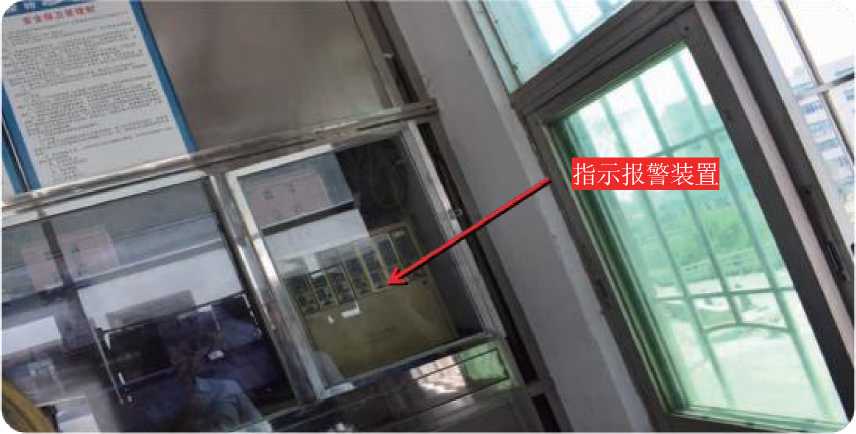

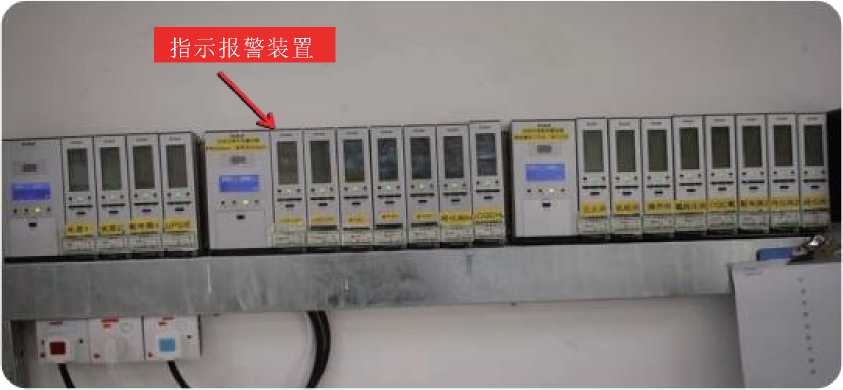

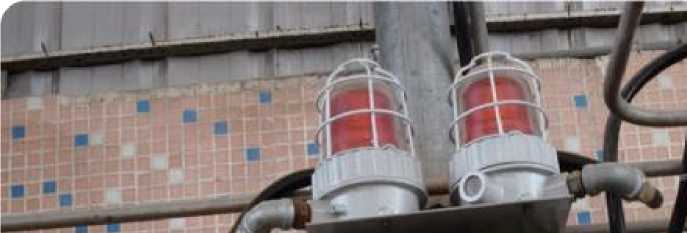

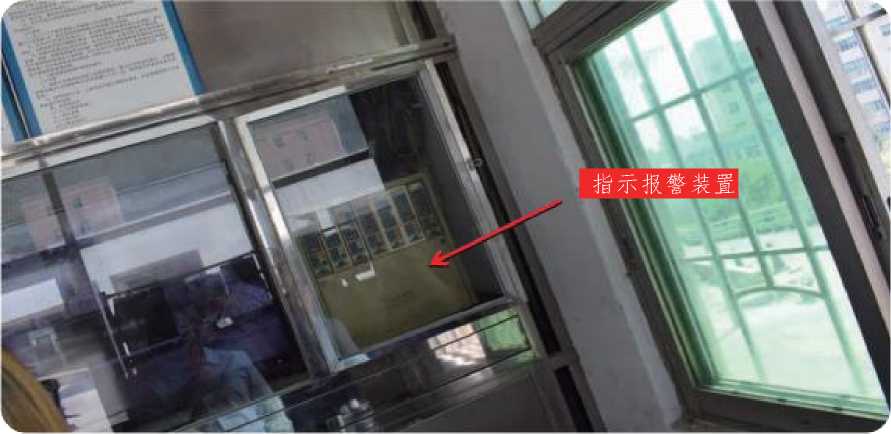

指示报警设备应安装在操 作人员常驻的控制室、现 场操作室或门卫室内
38
序号
名称 可燃气体浓度报警装置(易燃气体气瓶仓库可燃气体浓度报警装置设置要求)
易燃气体气瓶仓库内应设置可燃气体浓度报警装置并符合以下要求：
(1)乙炔、氢气等比空气轻的气瓶仓库内应在气瓶上方0.5m-2m处设置检(探)测器
(2)易燃气体气瓶仓库处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探)测器(3) 要求 室内检(探)测器距释放源不宜大于5m，室外不宜大于15m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应符合 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
依据
《建筑设计防火规范》(GB50016-2014[2018年版])第8.4.3条
《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1条
《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明

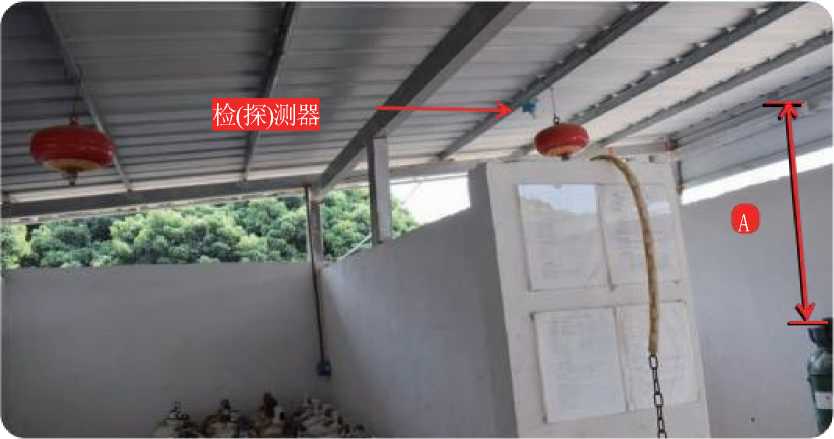

39.
(1)0.5m≤A≤2m，通风不良 时还应在最高点气体易于积 聚处设置检(探)测器 (2)室内检(探)测器距释放 源不宜大于5m，室外不 宜大于10m
(3)可燃气体浓度报警装 置应定期校验
A：检(探)测器与气瓶垂直 距离
39
（7）通风装置
|
序号 |
名称 |
通风装置（易燃气体气瓶仓库通风装置设置要求） | |
|
要求 |

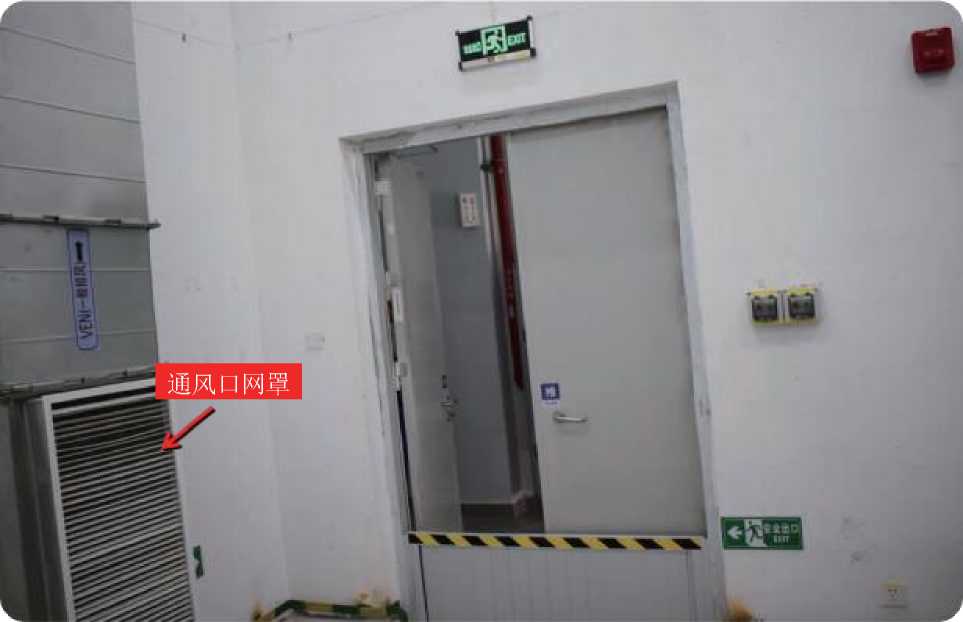

易燃气体气瓶仓库宜采用自然通风，通风不良时应安装通风设备 （具体要求：乙炔、氢气等比空气轻的气瓶仓库内通风口和风机应设置在上部） | ||
|
依据 |
《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）第6.2.1条 《危险化学品经营企业安全技术基本要求》（GB18265-2019）第4.3条 | ||
|
图示 |
说明 | ||
40.
易燃气体气瓶仓库宜采 用自然通风，通风不良 时应安装通风设备。乙 炔、氢气等比空气轻的 气瓶仓库内通风口和风 机应设置在上部
40
序号
名称 要求
41.
二、氢气生产企业
（一）平面布局及周边安全距离要求
（1）制氢车间
制氢车间（制氢车间与其他建（构）筑物防火距离要求）
制氢车间火灾危险性为甲类，与其他建筑的防火距离应符合《氢气站设计规范》表3.0.2规定
依据 《氢气站设计规范》（GB50177-2005）第3.0.2条
图示
说明
A≥25m
A：制氢车间与办公楼最 近水平距离
41
（2）氢气充装间
|
序号 |
名称 |
氢气充装间（氢气充装间与其他建（构）筑物防火距离要求） | |
|
要求 |
氢气充装间与其他各类建（构）筑物之间的防火距离应符合《氢气站设计规范》表3.0.2规定 | ||
|
依据 |
《氢气站设计规范》（GB50177-2005）第3.0.2条 | ||
|
图示 |
说明 | ||

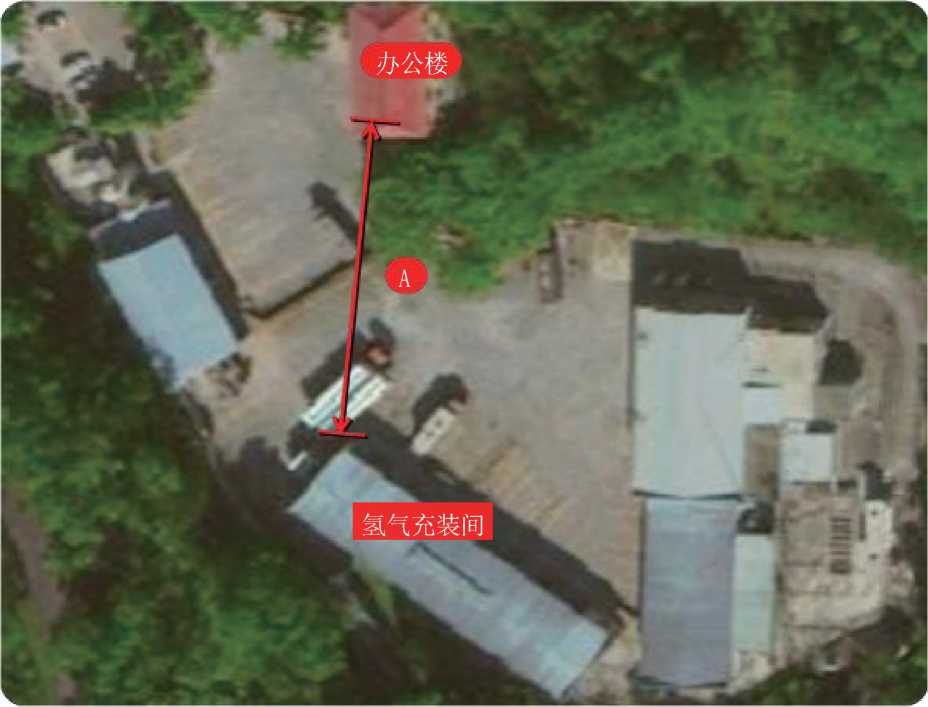

42.
A≥25m
A：氢气充装间与办公楼 最近水平距离
42
序号
43.
名称
要求
（3）氢气储罐

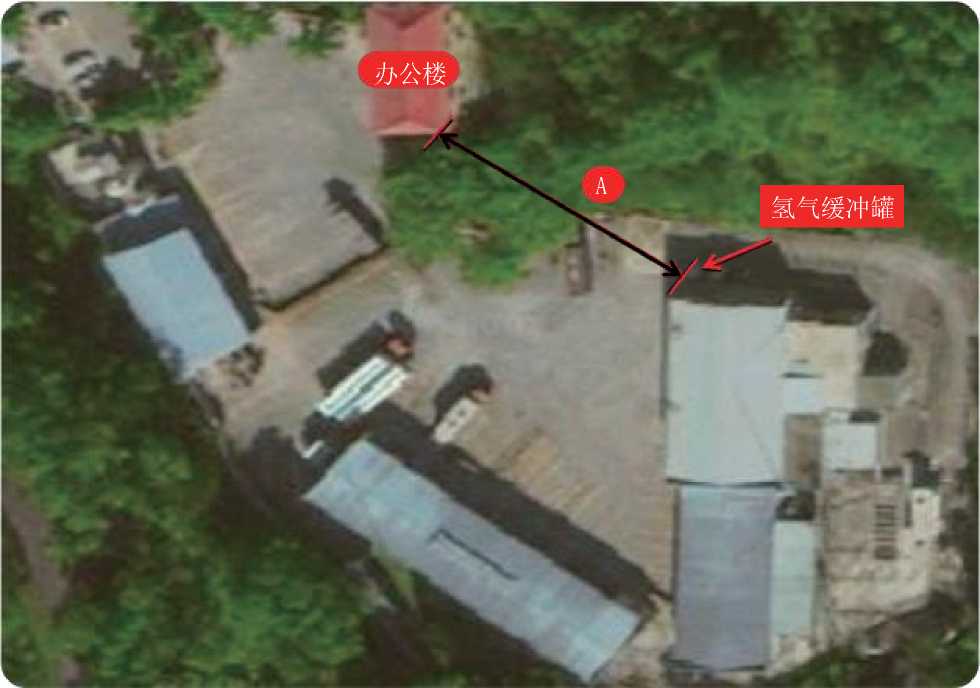

氢气储罐（氢气储罐与其他建（构）筑物防火距离要求）
氢气储罐与其他各类建（构）筑物之间的防火距离应符合《氢气站设计规范》表3.0.2规定
依据 《氢气站设计规范》（GB50177-2005）第3.0.2条
图示
说明
A≥25m
A：氢气储罐与办公楼最 近水平距离
43
序号
44.
(4)宿舍楼、办公楼
名称 宿舍楼、办公楼(宿舍楼、办公楼与氢气充装间及氢气储罐防火距离要求)
要求 宿舍楼、办公楼等非生产建筑与氢气充装间的防火距离不应小于25m，与氢气储罐的防火距离不应小于25m
依据
《建筑设计防火规范》(GB50016-2014[2018年版])第3.4.1条、第4.3.7条
《氢气站设计规范》(GB50177-2005)第3.0.2条
图示
说明
(1)A≥25m
(2)B≥25m
A：办公楼与氢气储罐最 近水平距离
B：办公楼与氢气充装间 最近水平距离
44
（5）变配电设施
|
序号 |
名称 |
变配电设施（变配电站设置要求） | |
|
要求 |
与甲、乙类厂房贴邻并供该甲、乙类厂房专用的10kV及以下的变（配）电站，应采用无开口的防火墙或抗爆墙一 面贴邻，与乙类厂房贴邻的防火墙上的开口应为甲级防火窗。其他变（配）电站应设置在甲、乙类厂房以及爆炸 危险性区域外，不应与甲、乙类厂房贴邻。 （乙炔充装间火灾危险性类别为甲类、氧气充装间火灾危险性类别为乙类） | ||
|
依据 |
《建筑防火通用规范》（GB 55037-2022）第4.2.4条 | ||
|
图示 |
说明 | ||
45.
与甲、乙类厂房贴邻并 供该甲、乙类厂房专用 的10kV及以下的变（配 ）电站，应采用无开口 的防火墙或抗爆墙一面 贴邻，与乙类厂房贴邻 的防火墙上的开口应为 甲级防火窗。其他变（ 配）电站应设置在甲、 乙类厂房以及爆炸危险 性区域外，不应与甲、 乙类厂房贴邻
45
序号
46.
名称
要求
依据
（6）厂内道路
厂内道路（消防车道设置要求）
下列建筑应至少沿建筑的两条长边设置消防车道：1 高层厂房，占地面积大于3000m²的单、多层甲、乙、丙类 厂房；2 占地面积大于1500m²的乙、丙类仓库；
《建筑防火通用规范》（GB 55037-2022）第3.4.2条
图示
说明
A≥4m
A：消防车道宽
46
（二）气体充装间要求
（1）防雷装置
|
序号 |
名称 |
防雷装置（氢气充装间防雷装置设置要求） | |
|
要求 |
氢气充装间应设置防雷装置，防雷装置应由有资质的单位进行设计安装并定期检测 | ||
|
依据 |
《建筑物防雷设计规范》（GB50057-2010）第3.0.2条 《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条 | ||
|
图示 |
说明 | ||
47.
（1）氢气充装间应设置防雷 装置
（2）防雷装置应由有资质 的单位进行设计安装并定期 检测
47
（2）人体静电消除装置
|
序号 |
名称 |
人体静电消除装置（氢气充装间人体静电消除装置设置要求） | |
|
要求 |

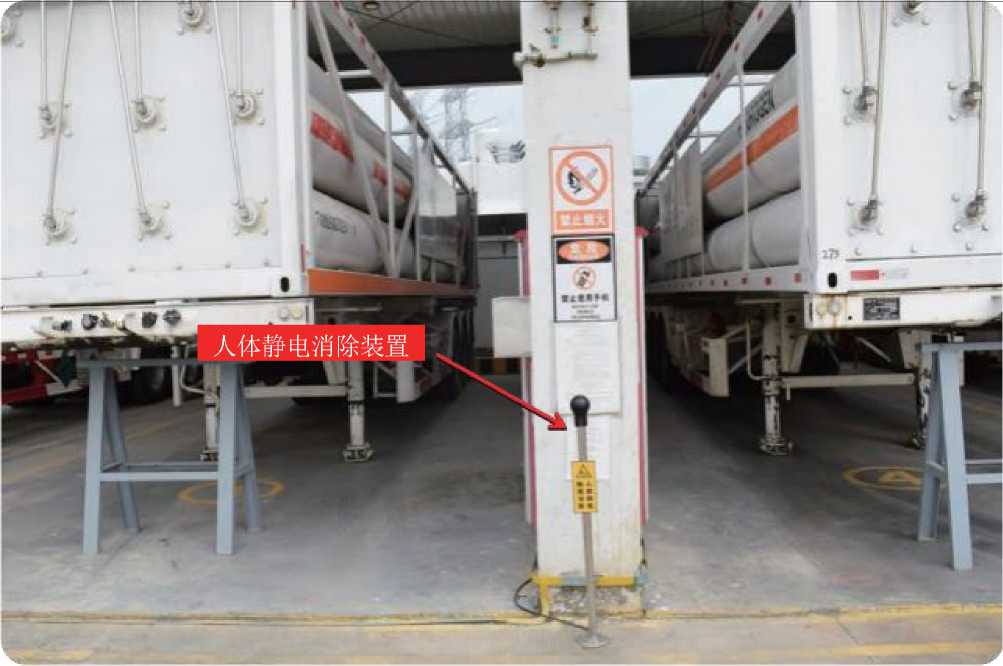

氢气充装间入口处应设置人体静电消除装置 | ||
|
依据 |
《防止静电事故通用导则》（GB12158-2006）第6.1.10条 | ||
|
图示 |
说明 | ||
48.
氢气充装间入口处应设置 人体静电消除装置。金属 管做成的扶手可作为消除 人体静电装置使用
48
（3）电气设备
|
序号 |
名称 |
电气设备（氢气充装间电气设备防爆要求） | |
|
要求 |
氢气充装间电气设备均应使用保护级别为Ga、Gb的防爆设备 | ||
|
依据 |
《爆炸危险环境电力装置设计规范》（GB50058-2014）第5.2.2条 | ||
|
图示 |
说明 | ||
49.

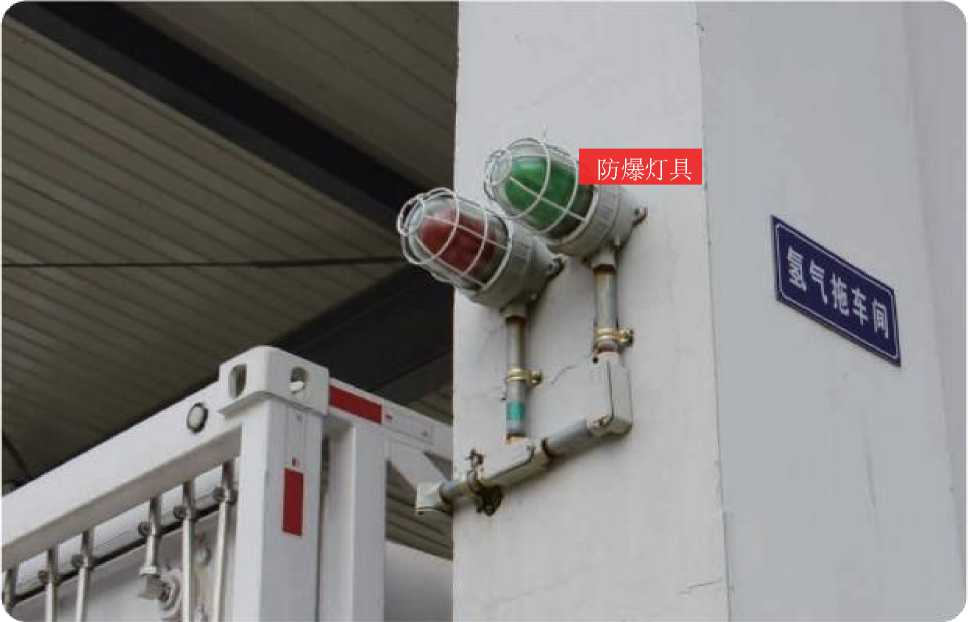

氢气充装间电气设备均应 使用保护级别为Ga、Gb 的防爆设备
49
|
(4)配电线路 | |||||
|
序号 |
名称 |
配电线路(氢气充装间配电线路设置要求) | |||
|
要求 |
氢气充装间内所有配电线路应使用镀锌钢管配线，钢管与钢管、钢管与电气设备、钢管与钢管附件之间应采用螺纹 连接，并符合以下要求： 1.螺纹应完整无锈蚀，不得在螺纹上缠麻或绝缘胶带及涂其他油漆 2.螺纹旋合丝扣不应少于5扣 (具体要求：钢管与钢管、钢管与电气设备、钢管与钢管附件之间应连接紧实无松动) | ||||
|
依据 |
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.1条、第5.3.2条《 氢气站设计规范》(GB50177-2005)第8.0.2条 | ||||
|
图示 |
说明 | ||||
|
50. |
(1)电气线路穿镀锌钢管保 护 (2)连接处采用螺纹连接， 螺纹应完整无锈蚀，不得在 螺纹上缠麻或绝缘胶带及涂 其他油漆 (3)螺纹旋合丝扣不应少 于5扣，连接紧实无松动 | ||||
|
镀锌钢管 螺纹连接 | |||||
50
序号
51.
名称
要求
依据

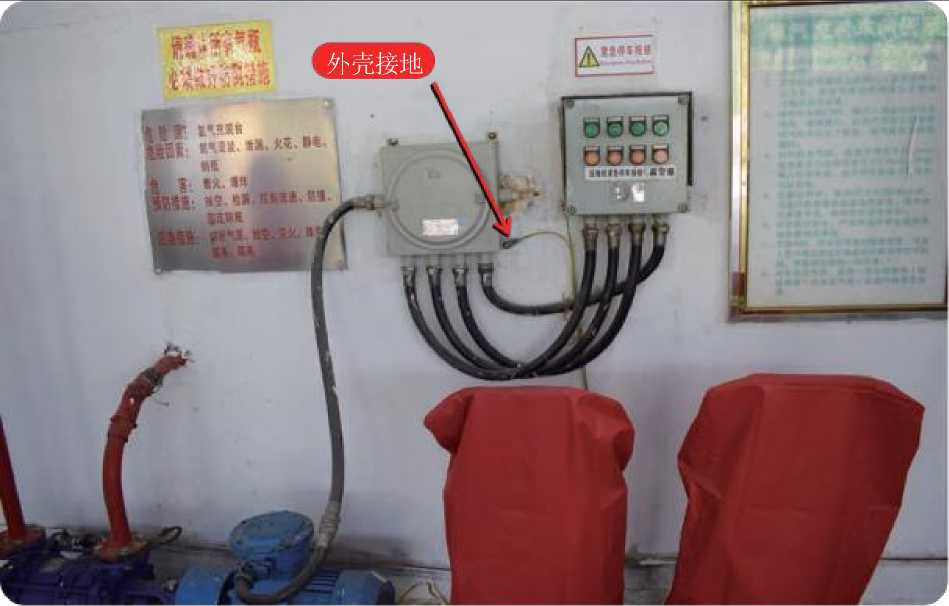

配电线路(氢气充装间电气设备外壳接地要求)
爆炸危险环境内所有电气设备的金属外壳、金属构件均应保护接地。接地线应单独与接地体或接地干线连接，不得
相互串联
(具体要求：氢气充装间内开关盒、接线盒、可燃气体浓度报警检(探)测器等设备外壳接地端均应接地，宜用截 面积不小于6平方毫米黄绿相间多股铜芯线或软铜编织线与接地螺栓连接，连接处应使用垫片螺栓压接)
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第7.1.1条、第7.2.1条
图示
说明

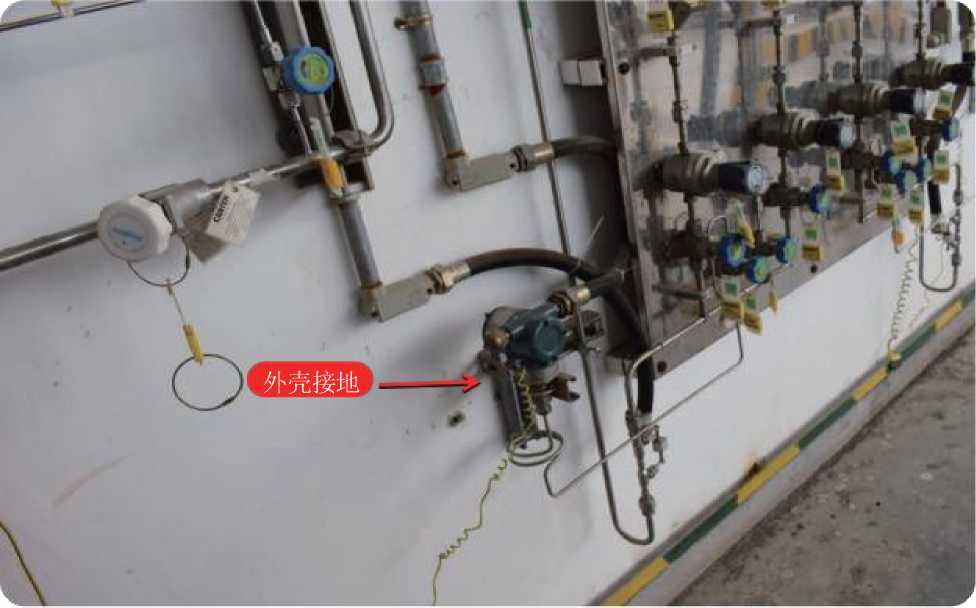

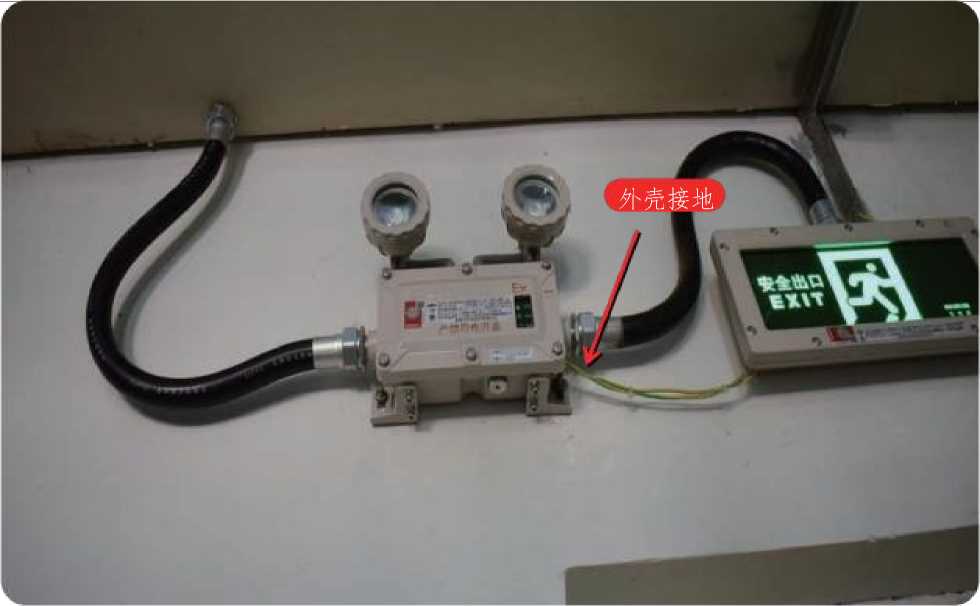

(1)氢气充装间内开关盒、 接线盒、氢气浓度报警检( 探)测器等设备外壳接地端 均应接地
(2)接地线截面积宜不小于6 平方毫米
(3)连接处应使用垫片螺栓 压接
51
序号
52.
名称
要求
依据
配电线路(氢气充装间电气设备线路连接要求)
钢管配线应在防爆电机进线口处、钢管与电气设备直接连接有困难处，应使用防爆挠性连接管连接 (具体要求：挠性连接管连接紧实无松动，外表无裂纹、孔洞、机械损伤、变形等缺陷)
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.6条
《氢气站设计规范》(GB50177-2005)第8.0.2条
图示 说明

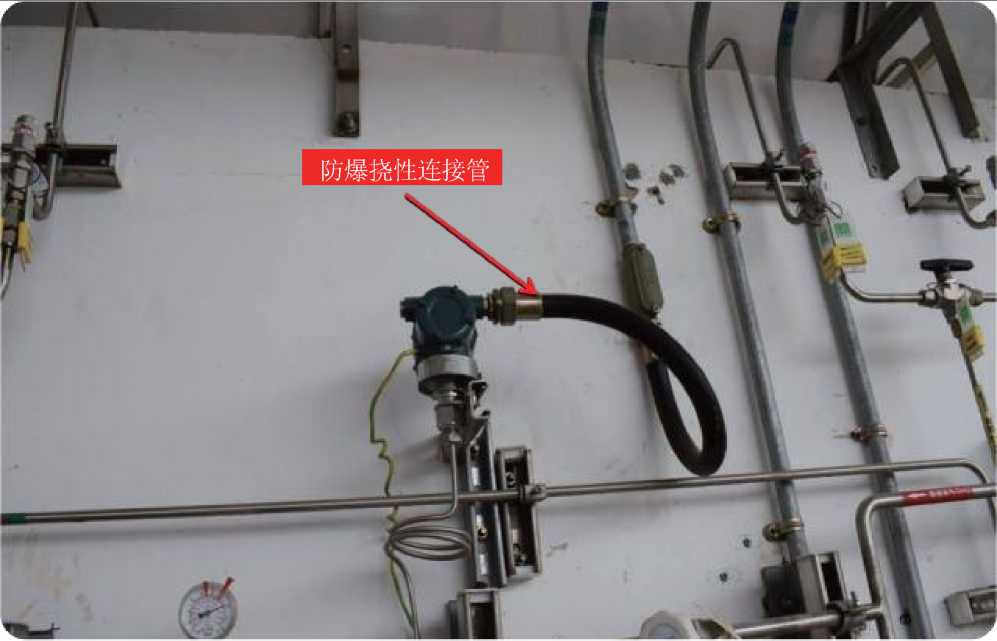

钢管配线在电机进线口处 、钢管与电气设备直接连 接有困难处，应使用防爆 挠性连接管连接
52
(5)气瓶充装台
|
序号 |
名称 |
气瓶充装台(氢气充装台防护墙设置要求) | |
|
要求 |
氢气充装台应设置高度不低于2m、厚度大于等于200mm的钢筋混凝土防护墙 | ||
|
依据 |
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.6.5条 | ||
|
图示 |
说明 | ||
53.
(1)A≥2m (2)B≥200mm A：防护墙高度 B：防护墙厚度
53
序号
54.
名称
要求 依据
气瓶充装台(氢气充装台管道接地要求)
氢气充装台管道应设消除静电的接地装置，接地电阻不应大于10Ω
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条、第4.7.3条
图示
说明

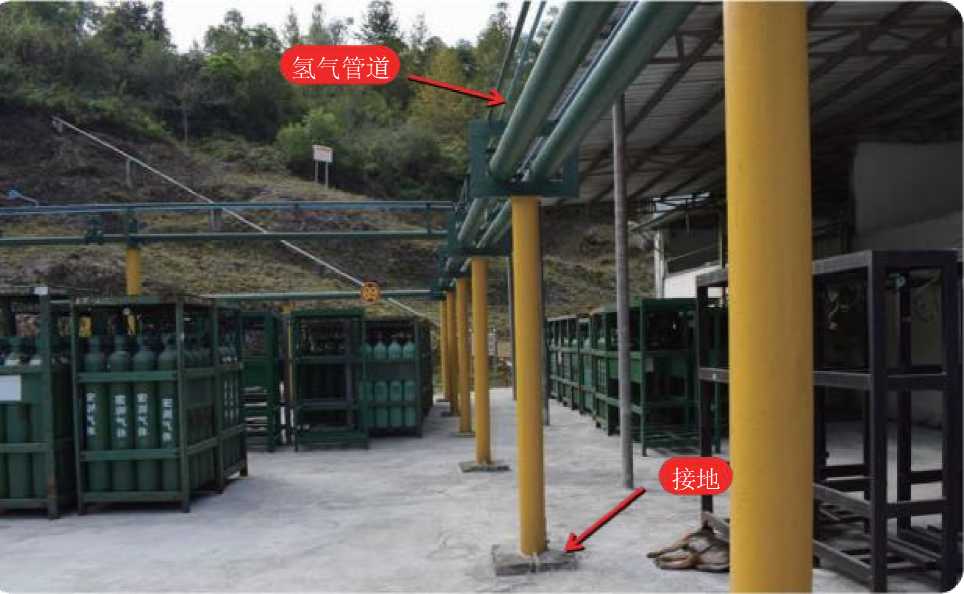

氢气充装台管道应设防静 电接地装置
54
名称
气瓶充装台(氢气充装间可燃气体浓度报警装置设置要求)
序号
55.
要求
依据

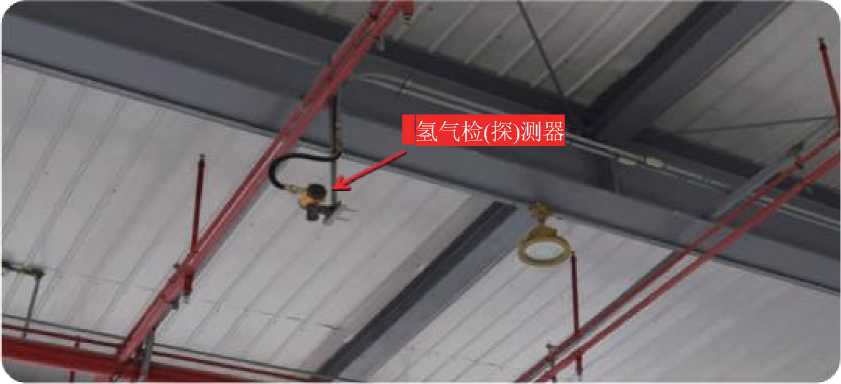

氢气充装间内应设置可燃气体浓度报警装置并符合以下要求：

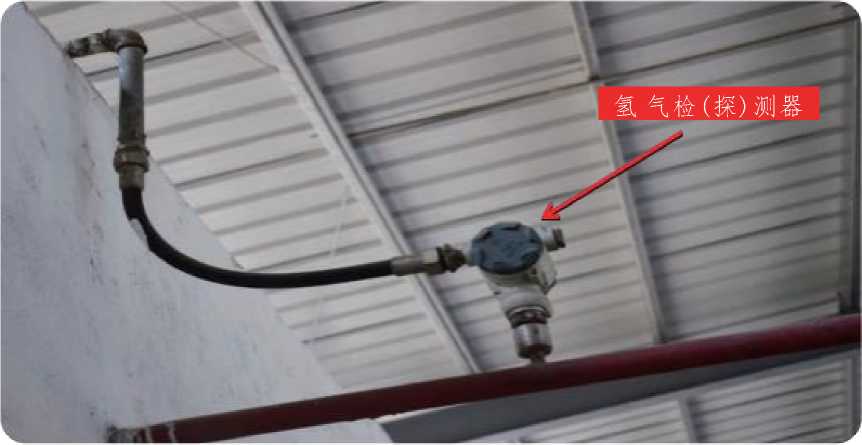

(1)氢气比空气轻，应在气瓶上方0.5m-2m处设置检(探)测器
(2)氢气充装间处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探)测器
(3)室内检(探)测器距释放源不宜大于5m，室外不宜大于10m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应 符合《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
《建筑设计防火规范》(GB50016-2014[2018年版])第8.4.3条
《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1条
《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明

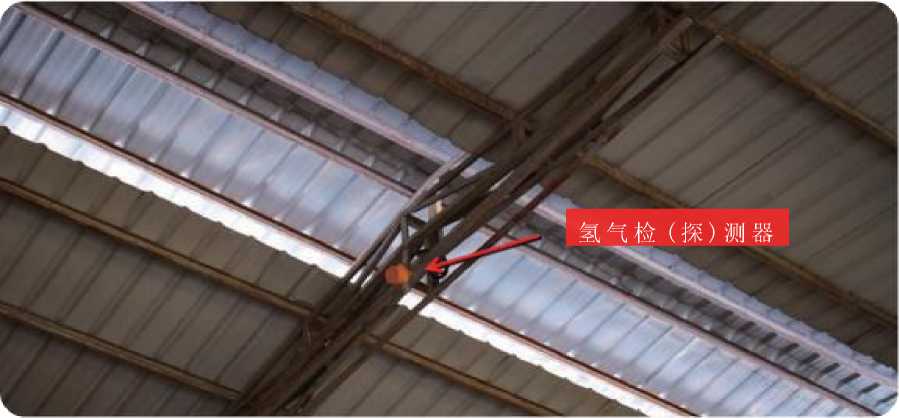

(1)在气瓶上方0.5m-2m 处设置检(探)测器，通风不 良时还应在最高点气体易于 积聚处设置检(探)测器(2)室 内检(探)测器距释放源不宜 大于5m，室外不宜大于10m (3)指示报警设备应安装在 操作人员常驻的控制室、 现场操作室或门卫室内
(4)可燃气体浓度报警装置 应定期校验
55
序号
56.
名称
要求 依据
气瓶充装台(充装台防超装报警装置)
气瓶充装台应设置充装超压报警装置
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第6.9.3条
图示
说明
r ■ ■ HB S
气瓶充装台应设置充装超 压报警装置
56
|
序号 |
名称 |
气瓶存放区(氢气充装间气瓶摆放管理要求) |
|
要求 |
气瓶存放区实瓶、空瓶、待检瓶应分区存放，并设有明显标志。氢气充装间同一房间内氢气实瓶存放量不应超过60瓶 | |
|
依据 |
《气瓶充装站安全技术条件》(GB/T27550-2011)第6.5条、第6.6条 《氢气站设计规范》(GB50177-2005)第6.0.8条 |
图示 说明
57.
(1)气瓶存放区实瓶、空瓶、 待检瓶应分区存放，并设有 明显标志，严禁混放
(2)氢气充装间同一房间内 实瓶数不超过60瓶
57
序号
名称 气瓶存放区(氢气充装间气瓶摆放管理要求)
要求 气瓶存放区气瓶应设有防气瓶倾倒措施，易燃气体气瓶防倾倒措施严禁使用铁链
《气瓶搬运、装卸、储存和使用安全规定》(GB/T34525-2017)第8.2.4条
依据 《防止静电事故通用导则》(GB12158-2006)第6.1.9条
图示
说明
58.
气瓶存放区气瓶应设有防 气瓶倾倒措施，氢气气瓶 防倾倒措施严禁使用铁链
58
序号
名称 要求
59.
（6）气瓶
气瓶（气瓶标签设置要求）
气瓶充装单位应在所充装的气瓶上粘贴符合安全技术规范及国家标准规定的警示标签和充装标签
依据 《气瓶安全技术规程》（TSG23-2021）第8.6.2条
图示
说明
气瓶充装单位应在所充装 的气瓶上粘贴警示标签和 充装标签
59
序号
名称 气瓶(气瓶标志要求)
要求 气瓶应有制造和定期检验标志
依据 《气瓶安全技术规程》(TSG23-2021)第1.8条
图示
说明
60.
气瓶应有制造和定期检验 标志
60
序号
61.
名称 要求
依据
气瓶(气瓶防护要求)
无缝气瓶出厂时，应当装配不影响瓶阀手轮正常使用的保护罩，并且不得装配螺纹式瓶帽;实瓶必须配戴好气瓶瓶 帽和防震圈
《气瓶安全技术规程》(TSG23-2021)第7.2条
图示
说明
(1)大于5L的气瓶应配有 瓶帽或保护罩
(2)实瓶必须配戴好气瓶 瓶帽和防震圈
61
序号
62.
名称
要求
依据
气瓶（气瓶颜色涂敷要求）
气瓶充装单位应负责气瓶的维护、保养和颜色标志的涂敷工作
（氢气瓶淡绿色）
《气瓶安全技术规程》（TSG23-2021）第8.5.4条
《气瓶颜色标志》（GB/T7144-2016）第6.1条
图示
说明
气瓶充装单位应负责气瓶 的维护、保养和颜色标志 的涂敷工作（氢气瓶淡绿色 ）
62
序号
63.
（三）制氢车间要求
（1）防雷装置
名称 防雷装置（制氢车间防雷装置设置要求）
要求 制氢车间应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测 《氢气站设计规范》（GB50177-2005）第9.0.2条
依据 《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条
图示
说明
（1）制氢车间应设置防雷装 置
（2）防雷装置应由有资质的单 位进行设计安装并定期检测
63
序号
64.
名称
要求 依据

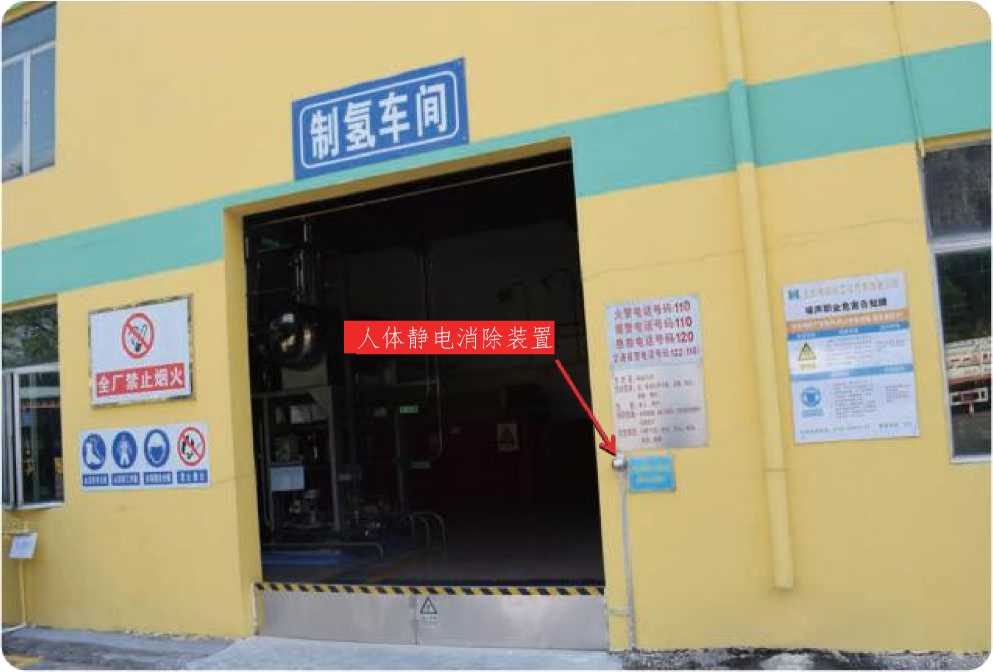

（2）人体静电消除装置
人体静电消除装置（制氢车间人体静电消除装置设置要求）
制氢车间入口处应设置人体静电消除装置
（具体要求：金属管做成的扶手可作为人体静电消除装置使用） 《防止静电事故通用导则》（GB12158-2006）第6.1.10条
图示
说明
制氢车间入口处应设置人 体静电消除装置
64
序号
65.
（3）电气设备
名称 电气设备（制氢车间电气设备防爆要求）
有爆炸危险环境W电气设施选型不应低于氢气爆炸混合物的级1、组!WT1）。有爆炸危险环境W电气设计和电 要求 气设备、线路接地，应按现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定执行。
（具体要求：制氢车间内风机、电箱、开关、灯具等设备均应使用保护级别为Ga或Gb的防爆设备）
《爆炸危险环境电力装置设计规范》（GB50058-2014）第5.2.2条
依据 《氢气站设计规范》（GB50177-2005）第8.0.3条
图示 说明
有爆炸危险环境的电气设 施选型,不应低于氢气爆炸 混合物的级别、组别
（IICTD
65
序号
66.
(4)配电线路
名称 配电线路(制氢车间配电线路设置要求)
制氢车间内所有配电线路应使用镀锌钢管配线，钢管与钢管、钢管与电气设备、钢管与钢管附件之间应采用螺纹连 接，并符合以下要求：
要求 (1)螺纹应完整无锈蚀，不得在螺纹上缠麻或绝缘胶带及涂其他油漆
(2)螺纹旋合丝扣不应少于5扣
(具体要求：钢管与钢管、钢管与电气设备、钢管与钢管附件之间应连接紧实无松动)
依据
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.1条、第5.3.2条《 氢气站设计规范》(GB50177-2005)第8.0.2条
图示
说明
(1)电气线路穿镀锌钢管保 护
(2)连接处采用螺纹连接， 螺纹应完整无锈蚀、不得在 螺纹上缠麻或绝缘胶带及涂 其他油漆
(3)螺纹旋合丝扣不应少于5 扣,连接紧实无松动
66
序号
67.
名称
要求
依据
配电线路(制氢车间电气设备外壳接地要求)
爆炸危险环境内所有电气设备的金属外壳、金属构件均应保护接地。接地线应单独与接地体或接地干线连接，不得 相互串联
(具体要求：制氢车间内开关盒、接线盒、可燃气体浓度报警检(探)测器等设备外壳接地端均应接地，宜用截 面积不小于6平方毫米黄绿相间多股铜芯线或软铜编织线与接地螺栓连接，连接处应使用垫片螺栓压接) 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第7.1.1条、第7.2.1条
图示
说明
(1)制氢车间内开关盒、 接线盒、氢气浓度报警检( 探)测器等设备外壳接地端 均应接地
(2)接地线截面积宜不小 于6平方毫米
(3)连接处应使用垫片螺 栓压接
67
序号
68.
名称
要求 依据
配电线路（制氢车间电气设备线路连接要求）
钢管配线应在防爆电机进线口处、钢管与电气设备直接连接有困难处，应使用防爆挠性连接管连接 （具体要求：防爆挠性连接管连接紧实无松动，无裂纹、孔洞、机械损伤、变形等缺陷） 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》（GB50257-2014）第5.3.6条
图示 说明
钢管配线在电机进线口处 、钢管与电气设备直接连 接有困难处，应使用防爆 挠性连接管连接
68
序号
69.
（5）水电解制氢装置
名称 水电解制氢装置（水电解制氢装置氢、氧在线分析仪设置要求）
要求 水电解制氢装置应设置氧中氢含量和氢中氧含量在线分析仪
依据 《氢气站设计规范》（GB50177-2005）第8.0.7条第4项
图示
说明
水电解制氢装置应设置氧 中氢含量和氢中氧含量在 线分析仪
69
|
序号 |
名称 |
水电解制氢装置（水电解制氢装置及安全附件管理要求） | |
|
要求 |
水电解制氢装置中分离器、洗涤器、换热器、纯化器等压力容器显著位置应粘贴特种设备登记标志，安全附件处于 有效检验期内 （压力表、安全阀应定期检验） | ||
|
依据 |
《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第十五条、第二十八 条 | ||
|
图示 |
说明 | ||
70.
（1）水电解制氢装置中分离 器、洗涤器、换热器、纯化 器等压力容器显著位置应粘 贴特种设备登记标志
（2）气体储罐压力表、安全 阀应定期检验
70
序号
名称 要求

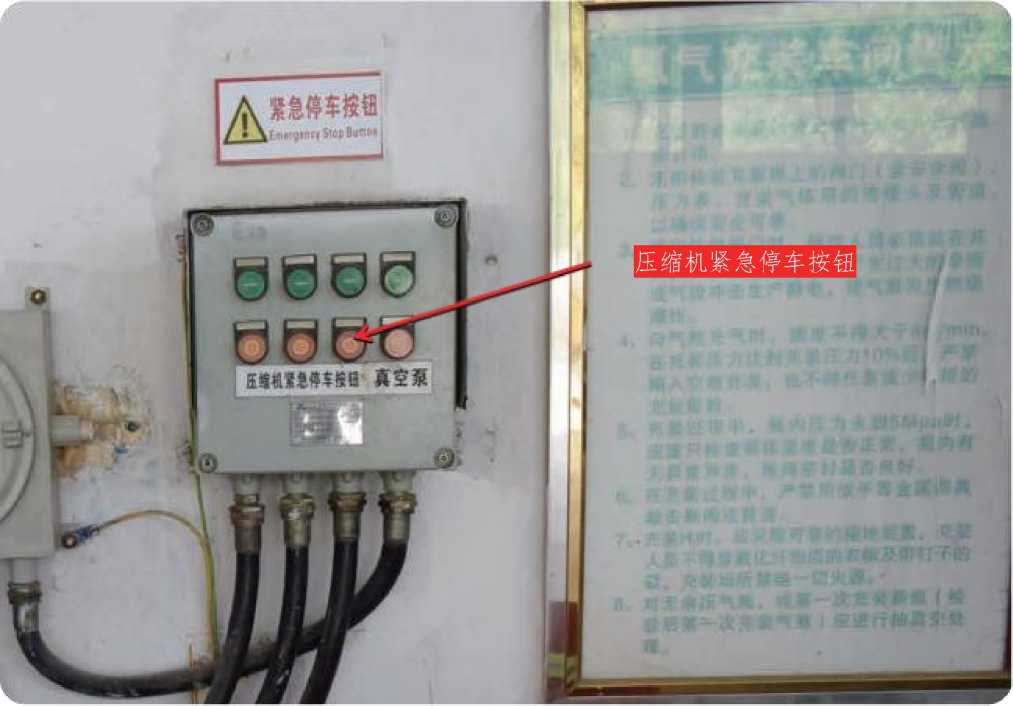

水电解制氢装置(压缩机紧急停车按钮设置要求)
水电解制氢装置中压缩机应设紧急停车按钮
71.
依据
《机械安全生产设备安全通则》(GB/T35076-2018)第6.7条 图示
说明
水电解制氢装置中压缩机 应设紧急停车按钮
71
序号
72.
名称
要求
依据
(6)可燃气体浓度报警装置
可燃气体浓度报警装置(制氢车间可燃气体浓度报警装置设置要求)
制氢车间内应设置可燃气体浓度报警装置并符合以下要求：
(1)氢气比空气轻，应在制氢装置上方0.5m-2m处设置检(探)测器
(2)制氢车间处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探)测器 (3)室内检(探)测器距释放源不宜大于5m，室外不宜大于10m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应 符合《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
《建筑设计防火规范》(GB50016-2014[2018年版])第8.4.3条
《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1
条《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明

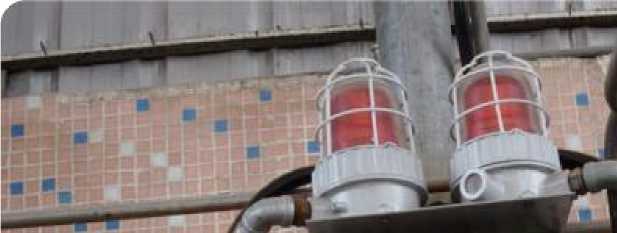

指示报警设备应安装在操 作人员常驻的控制室、现 场操作室或门卫室内
72
序号
名称 可燃气体浓度报警装置(制氢车间可燃气体浓度报警装置设置要求)
制氢车间内应设置可燃气体浓度报警装置并符合以下要求：
(1)氢气比空气轻，应在制氢装置上方0.5m-2m处设置检(探)测器
(2)制氢车间处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探)测器 要求 (3)室内检(探)测器距释放源不宜大于5m，室外不宜大于10m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应
符合《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
《建筑设计防火规范》(GB50016-2014[2018年版])第8.4.3条
依据 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1
条《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明
73.
(1)在制氢装置上方
0.5m-2m处设置检(探)测器 ，通风不良时还应在最高点 气体易于积聚处设置检
(探)测器
(2)室内检(探)测器距 释放源不宜应大于5m，室 外不应大于10m
(3)可燃气体浓度报警装置 应定期校验
73
（四）气体储罐及管道要求
（1）氢气储罐
|
序号 |
名称 |
氢气储罐（氢气储罐防雷装置设置要求） | |
|
要求 |
氢气储罐应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测 | ||
|
依据 |
《建筑物防雷设计规范》（GB50057-2010）第3.0.2条 《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条 | ||
|
图示 |
说明 | ||
74.
（1）氢气储罐应设置防雷装 置
（2）防雷装置应由有资质 的单位进行设计安装并定期 检测
74
序号
75.
名称
要求
依据
氢气储罐（氢气储罐色带设置要求）
氢气储罐中心轴带应刷宽200mm-400mm的色带
（氢气储罐红色）
《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.12.3条
图示
说明
氢气储罐中心轴带应刷宽 200mm-400mm的色带（氢 气储罐红色）
75
序号
76.
名称
要求 依据
氢气储罐（氢气储罐及安全附件管理要求）
氢气储罐显著位置应粘贴特种设备登记标志，并确保储罐及其安全附件处于有效检验期内
（压力表、安全阀应定期检验）
《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十一条、第二十 八条
图示 说明
（1）氢气储罐显著位置应粘 贴特种设备登记标志
（2）氢气储罐及压力表应定 期检验
76
序号
名称 氢气储罐（氢气储罐及安全附件管理要求）
氢气储罐显著位置应粘贴特种设备登记标志，并确保储罐及其安全附件处于有效检验期内
要求 （压力表、安全阀应定期检验）
依据 《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十一条、第二十
八条
图示 说明
77.
氢气储罐安全阀应定期检验
77
序号
78.
名称
要求
依据
(2)氢气管道
氢气管道(氢气管道防静电接地装置设置要求)
氢气管道应设防静电接地装置，接地电阻不应大于10Ω,并符合以下规定：
(1)架空氢气管道应在分岔处、无分岔管道每隔50m-80m处、进出装置或设施处设置接地
(2)每对法兰或螺纹接头应采用金属导线跨接，电阻值应小于0.03Ω
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条、4.7.4条
《氢气站设计规范》(GB50177-2005)第9.0.6条
图示
说明
架空氢气管道应在分岔处、 无分岔管道每隔50m-80m处 、进出装置或设施处设置接 地
78
序号
名称 氢气管道(氢气管道防静电接地装置设置要求)
氢气管道应设防静电接地装置，接地电阻不应大于10Ω,并符合以下规定：
要求 (1)架空氢气管道应在分岔处、与架空电力线交叉处、无分岔管道每隔50m-80m处、进出装置或设施处设置接
地(2)每对法兰或螺纹接头应采用金属导线跨接，电阻值应小于0.03Ω
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.7.1条、4.7.4条
依据 《氢气站设计规范》(GB50177-2005)第9.0.6条
图示 说明
79.
氢气管道每对法兰或螺纹 接头应采用金属导线跨接
79
序号
80.
名称
要求
依据
氢气管道(氢气管道放空管设置要求)
氢气管道宜架空敷设，在管道高点处应设置放空管，并在放空管管口设阻火器，放空管高出屋脊1m 《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第7.3.13条
《氢气站设计规范》(GB50177-2005)第12.0.9条
图示
说明
(1)A≥1m
(2)放空管管口设阻火器A ：放空管管口与屋脊垂直 距离
80
|
序号 |
名称 |
氢气管道（氢气管道及其安全附件管理要求） | |
|
要求 |
氢气管道及其安全附件处于有效检验期内 （压力表、安全阀应定期检验） | ||
|
依据 |
《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十八条 | ||
|
图示 |
说明 | ||
81.
氢气管道及其安全附件处 于有效检验期内
81
序号
82.
名称
要求
依据
氢气管道(氢气管道介质及流向标识设置要求)
氢气管道应有介质及流向标识
(氢气储罐红色，流向标识为黑色或黄色箭头)
《深度冷冻法生产氧气及相关气体安全技术规程》(GB16912-2008)第4.12.1条、第4.12.2条《 工业管道的基本识别色、识别符号和安全标识》(GB7231-2003)第5.1条、第5.2条
图示
说明
氢气管道应有介质及流向 标识
82
三、空分生产企业
（一）平面布局及周边安全距离要求
（1）综合控制室
|
序号 |
名称 |
综合控制室（综合控制室设置要求） |
|
要求 |
厂房内不应设置宿舍。直接服务于生产的办公室、休息室等辅助用房的设置，应符合下列规定： 1 不应设置在甲、乙类厂房内;2 与甲、乙类厂房贴邻的辅助用房的耐火等级不应低于二级,并应采用耐火极限不低于 3.00h 的抗爆墙与厂房中有爆炸危险的区域分隔,安全出口应独立设置;3设置在丙类厂房内的辅助用房应采用防火门 、防火窗、耐火极限不低于2.00h的防火隔墙和耐火极限不低于1.00h的楼板与厂房内的其他部位分隔，并应设置至 少1个独立的安全出口。 | |
|
依据 |
《建筑防火通用规范》（GB 55037-2022）第4.2.2条 |
图示 说明
83.
根据关于印发《全国安 全生产专项整治三年行 动计划》的通知（安委 （2020）3号）的要求“涉 及甲乙类火灾危险性的 生产装置控制室、交接 班室原则上不得布置在 装置区内,确需布置的， 应按照《石油化工建筑 物抗爆设计标准》（GB/T 50779）,在2020年底前完 成抗爆设计、建设和加 固。具有甲乙类火灾危 险性的厂房（含装置或车 间）和仓库内的办公室、 休息室、外操室、巡检 室，2020年8月前必须予 以拆除。”
83
序号
84.
(2)空压机房
名称 要求

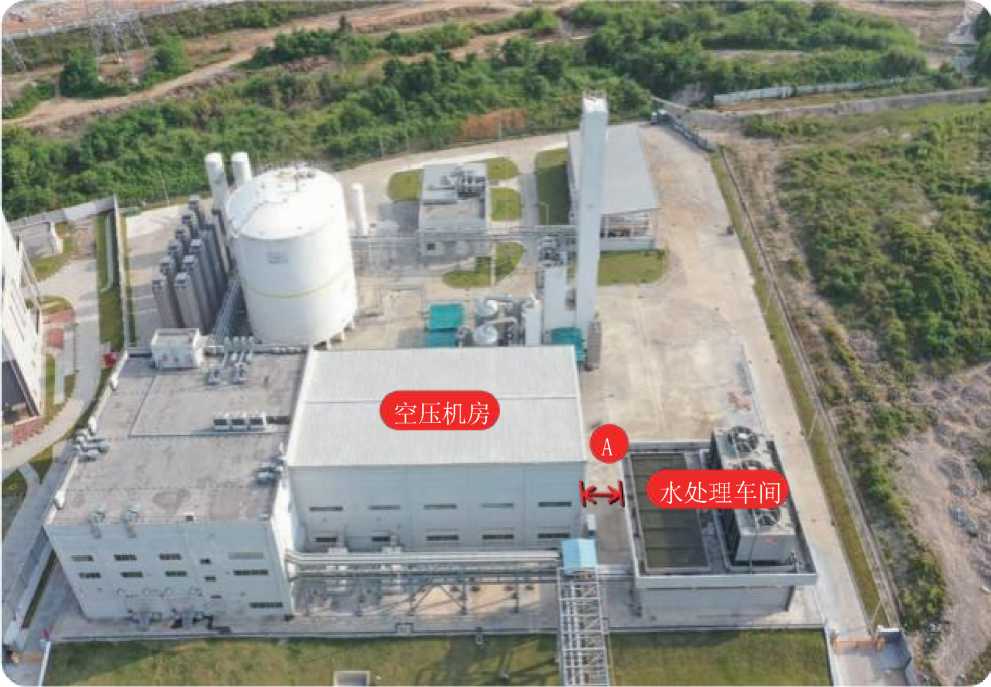

空压机房(空压机房与其他建(构)筑物防火间距要求)
空压机房火灾危险性为丁类，与其他建筑的防火间距应符合《建筑设计防火规范》GB50016-2014[2018年版]3.4.1规 定
依据 《建筑设计防火规范》(GB50016-2014[2018年版])第3.4.1条
图示
说明
(1)A≥10m
(2)若相邻较高一面外墙为 防火墙时距离不限
A：空压机房与水处理车 间最近水平距离
84
序号
85.
名称
要求
（2）气体储罐

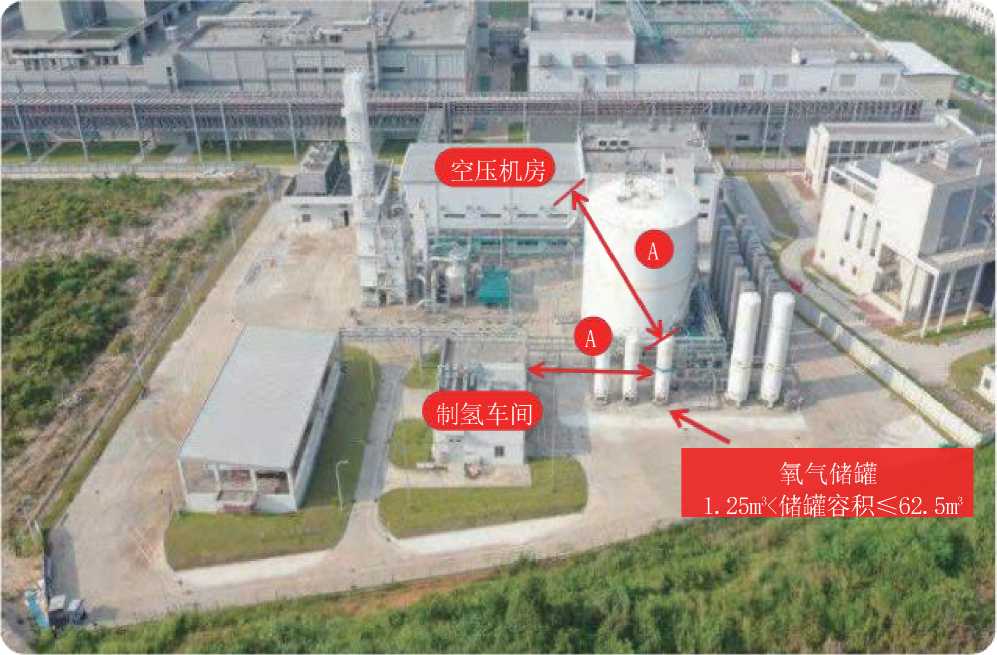

气体储罐（液氧储罐与其他建（构）筑物防火间距要求）
液氧储罐与其他各类建（构）筑物之间的防火间距应符合《深度冷冻法生产氧气及相关气体安全技术规程》表3的 规定
依据 《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.3.2条
图示
说明
A≥12m
A：液氧储罐与耐火等级为 一、二级建（构）筑物最近水 平距离
85
（3）集束车、站房
|
序号 |
名称 |

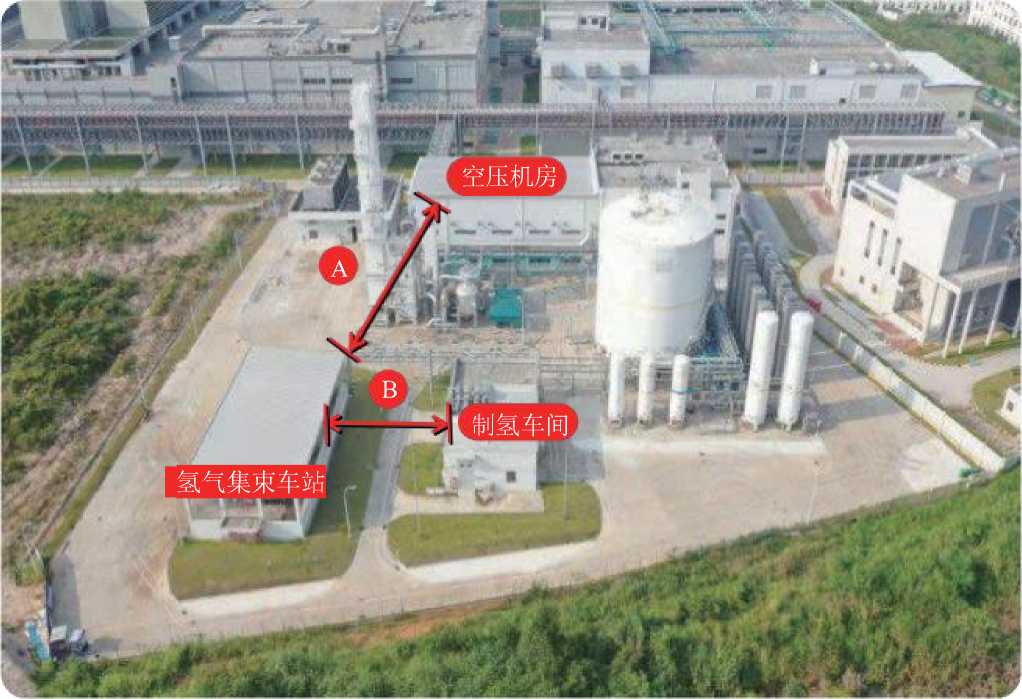

集束车、站房（氢气集束车站房与其他建（构）筑物的防火间距要求） | |
|
要求 |
氢气集束车站房火灾危险性为甲类，与其他建筑的防火间距应符合《氢气站设计规范》（GB50177-2005）3.0.2规定 | ||
|
依据 |
《氢气站设计规范》（GB50177-2005）第3.0.2条 | ||
|
图示 |
说明 | ||
86.
（1）A≥12m
（2）B≥12m
A：液氧储罐与耐火等级为 一、二级建（构）筑物最近水 平距离
B：液氧储罐与耐火等级为 一、二级建（构）筑物最近水 平距离
86
序号
名称 要求
87.
（4）水处理车间

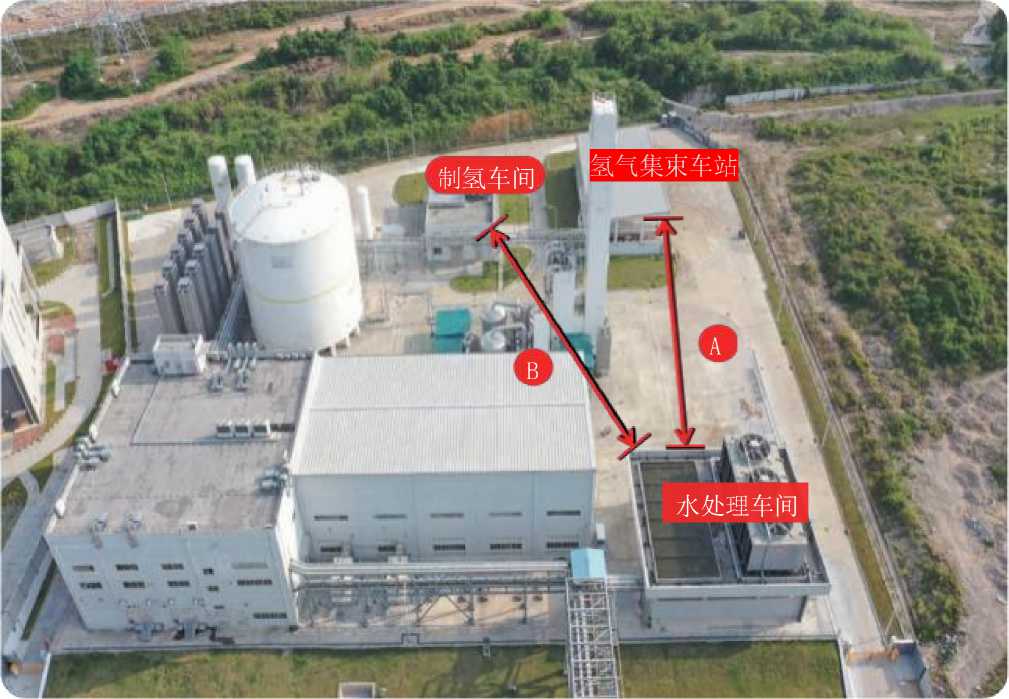

水处理车间（水处理车间与其他建（构）筑物的防火间距要求）
水处理车间火灾危险性为戊类，与其他建筑的防火间距应符合《建筑设计防火规范》（GB50016-2014[2018年版]）规 定
依据 《建筑设计防火规范》（GB50016-2014[2018年版]）第3.4.1条
图示
说明
（1）A≥12m
（2）B≥12m
A：液氧储罐与耐火等级为 一、二级建（构）筑物最近水 平距离
B：液氧储罐与耐火等级为 一、二级建（构）筑物最近水 平距离
87
序号
88.
名称
要求
（5）厂内道路
厂内道路（消防车道设置要求）
下列建筑应至少沿建筑的两条长边设置消防车道：1 高层厂房，占地面积大于3000m²的单、多层甲、乙、丙类厂 房；2 占地面积大于1500m²的乙、丙类仓库；
依据 《建筑防火通用规范》（GB 55037-2022）第3.4.2条
图示
说明
A≥4m
A：消防车道宽
88
序号
89.
（二）制氮装置要求（冷箱精馏塔、空压机房）
（1）钢梯

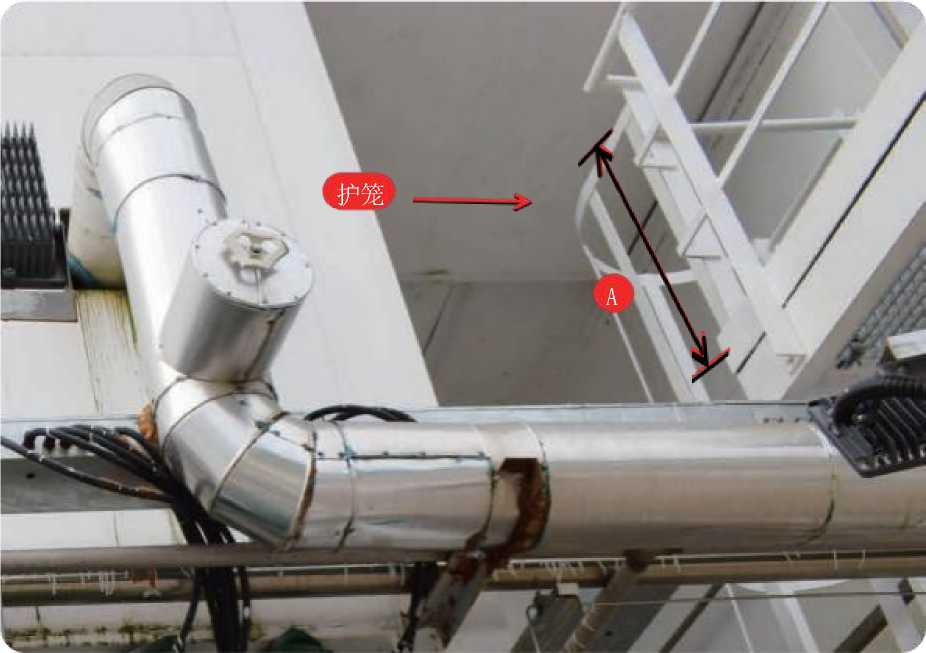

名称 钢梯（冷箱精馏塔及空压机房钢直梯设置要求）
要求 冷箱精馏塔及空压机房钢直梯大于3m宜设置护笼，大于7m应设置护笼，护笼应延伸至顶面1.05m以上
依据 《固定式钢梯及平台安全要求第1部分：钢直梯》（GB4053.1-2009）第5.3.2条和第5.7.7条
图示 说明
（1）A≥1.05m
（2）冷箱精馏塔及空压机房 钢直梯大于3m宜设置护笼 ，大于7m应设置护笼 A：护笼顶部与工作平台 垂直距离
89
名称

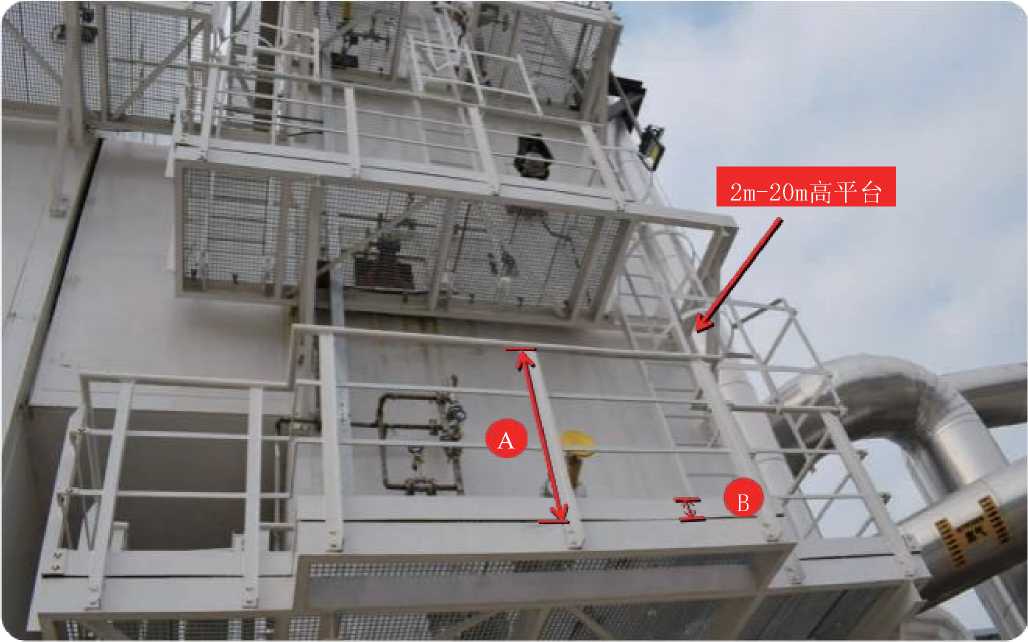

钢梯(冷箱精馏塔及空压机房护栏设置要求)
序号
冷箱精馏塔及空压机房距离下方相邻底板或地面1.2m以上的平台、通道及工作面的敞开边应设带踢脚板的防护栏
要求 杆。平台、通道及工作面距基准面高度小于2m时，栏杆高度不应小于0.9m；距基准面高度2m-20m时，栏杆高度
不应小于1.05m；距基准面高度大于20m时，栏杆高度不应小于1.2m；踢脚板高度不应小于10cm
依据
《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》(GB4053.3-2009)第4.1条、第5.2条
图示
说明
90.
(1)A≥1.2m
(2)B≥10cm A：护栏高度 B：踢脚板高度
90
名称

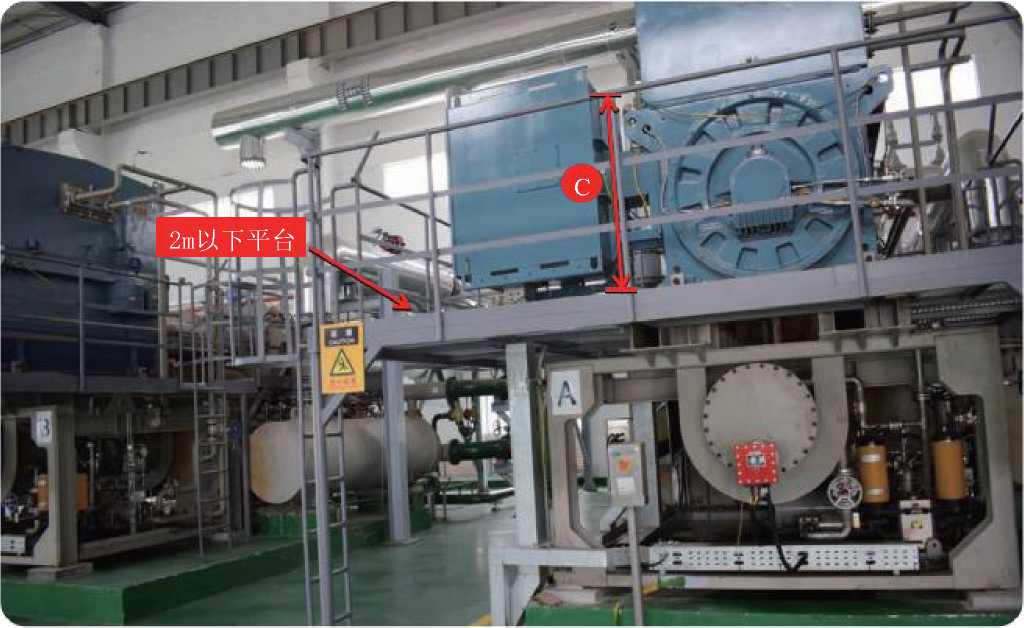

钢梯(冷箱精馏塔及空压机房护栏设置要求)
序号
冷箱精馏塔及空压机房距离下方相邻底板或地面1.2m以上的平台、通道及工作面的敞开边应设带踢脚板的防护栏
要求 杆。平台、通道及工作面距基准面高度小于2m时，栏杆高度不应小于0.9m；距基准面高度2m-20m时，栏杆高度
不应小于1.05m；距基准面高度大于20m时，栏杆高度不应小于1.2m；踢脚板高度不应小于10cm
依据 《固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台》(GB4053.3-2009)第4.1条、第5.2条
图示 说明
91.
C≥1.05m
C：护栏高度
91
序号
名称 要求
92.
（2）配电线路

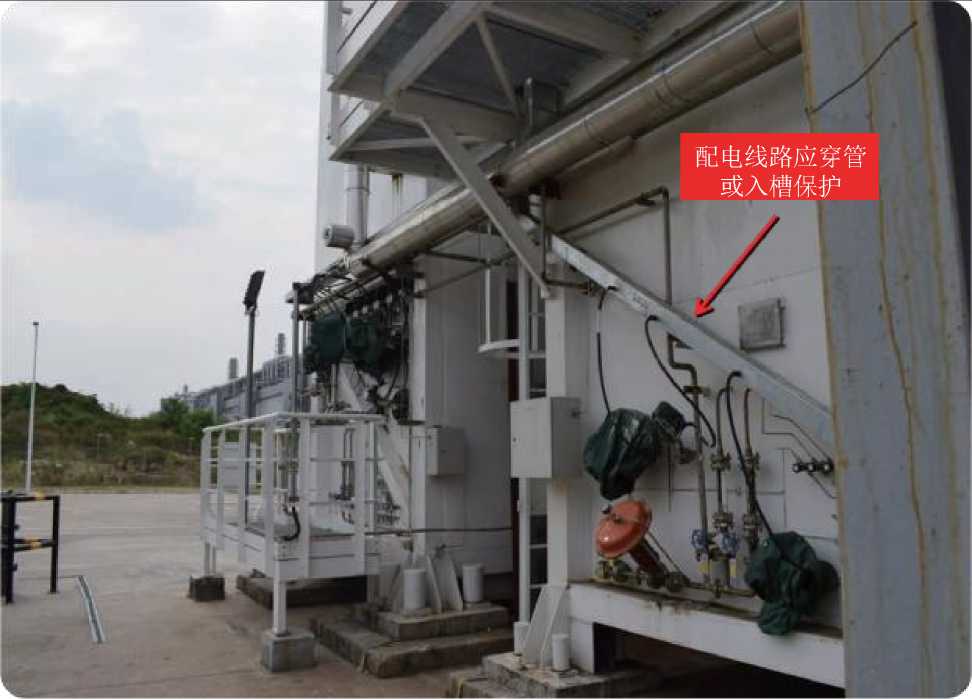

配电线路（冷箱精馏塔及空压机房配电线路设置要求）
冷箱精馏塔及空压机房所有配电线路应穿管或入槽保护
依据 《低压配电设计规范》（GB50054-2011）第7.1.2条
图示
说明
冷箱精馏塔及空压机房所 有配电线路应穿管或入槽 保护
92
序号
93.
(3)防雷装置
名称 要求
防雷装置(冷箱精馏塔防雷装置设置要求)
冷箱精馏塔应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测
《建筑物防雷设计规范》(GB50057-2010)第3.0.2条
《防雷减灾管理办法》(中国气象局令第24号)第十一条、第十九条
图示
说明
(1)冷箱精馏塔应设置防雷 装置
(2)防雷装置应由有资质的 单位进行设计安装并定期 检测
93
序号
94.
（4）空压机

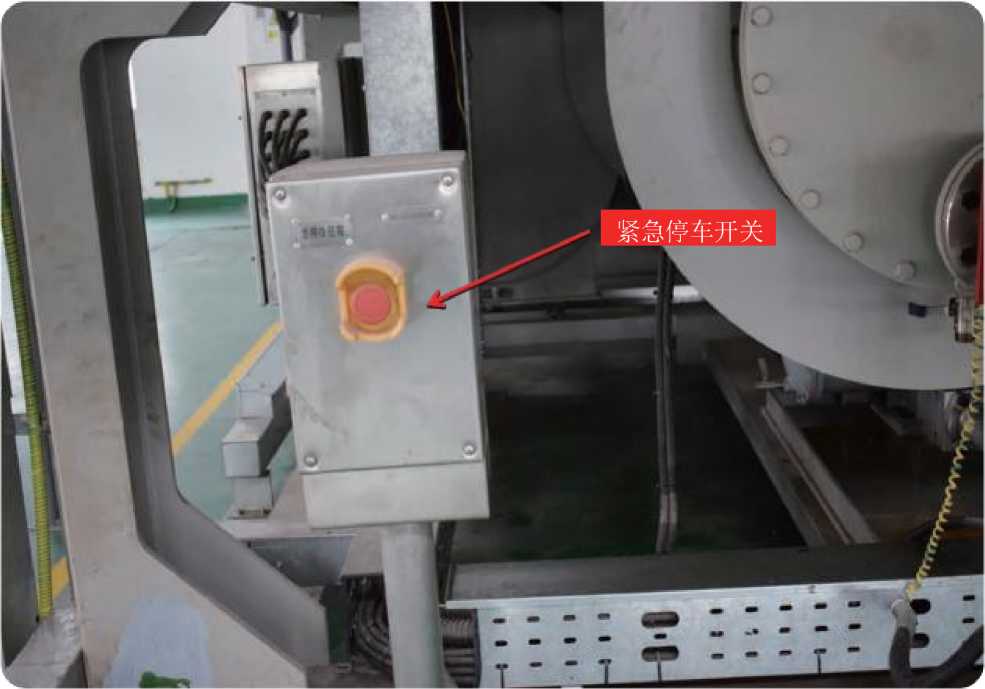

名称 空压机（空压机紧急停车开关设置要求）
要求 空压机应设置紧急停车开关
依据 《机械安全生产设备安全通则》（GB/T35076-2018）第6.7条
图示
说明
空压机应设置紧急停车开关
94
序号
名称 要求
依据
95.
（三）气体储罐及管道要求
（1）气^储罐
气体储罐（气体储罐防雷装置设置要求）
气体储罐应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测 《建筑物防雷设计规范》（GB50057-2010）第3.0.3条
《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条
说明
（1）气体储罐应设置防雷装 置
（2）防雷装置应由有资质的 单位进行设计安装并定期 检测
95
序号
名称 气体储罐（气体储罐色带设置要求）
液氧储罐中心轴带应刷宽200mm-400mm的色带
要求 （氧气储罐淡蓝色、氮气储罐浅黄色、氩气储罐银灰色、氢气储罐红色、其他气体储罐中黄色）
依据 《深度冷冻法生产氧气及相关气体安全技术规程》（GB16912-2008）第4.12.3条
图示 说明
96.
气体储罐中心轴带应刷宽 200mm-400mm的色带
氧气储罐淡蓝色、氮气储 罐浅黄色、氩气储罐银灰 色、氢气储罐红色、其他 气体储罐中黄色
96
序号
名称 气体储罐（气体储罐及安全附件管理要求）
气体储罐显著位置应粘贴特种设备登记标志，并确保储罐及其安全附件处于有效检验期内
要求 （压力表、安全阀应定期检验，压力表、液位计设有限位警示线）
依据 《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十一条、第二十
八条
图示 说明
97.
（1）气体储罐显著位置应 粘贴特种设备登记标志 （2）气体储罐压力表、安全 阀应定期检验
97
|
序号 |
名称 |

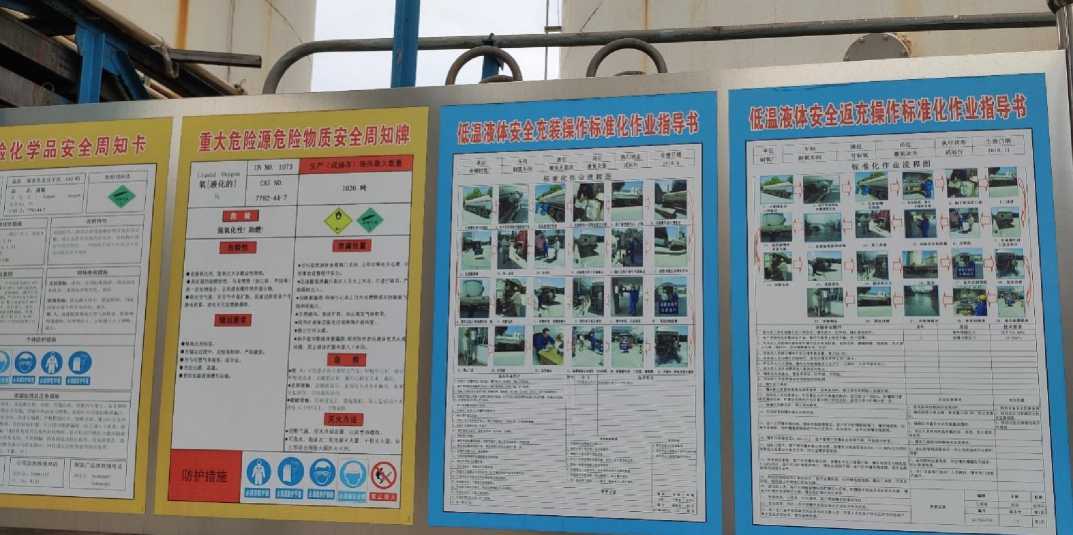

液氧储罐（重大危险源） | |
|
要求 |
重大危险源包保责任制公示牌； 重大危险源现场处置应急卡； | ||
|
依据 |
《危险化学品企业重大危险源安全包保责任制办法》（试行）第3条 《危险化学品重大危险源监督管理暂行规定》安监总局令（第40号令）第18条 | ||
|
图示 |
说明 | ||
|
98. |
重大危险源安全包保公示牌 __________________ 编号:__________________ （液氧） 主要负责人 （三级重大危险源） 负责人.. （最大储存量2327.74吨） 操作负责人 __________________________ 监督举报电行~~__________________________ 1.组织建立重大危险源安全包保责任制并指定对重大危险源负有安全包保责任的技术 负责人、操作负贵人； 2.组织制定重大危险源安全生产规章制度和操作规程，井采取有效措施保证其得到执 行； 主要 3.组织对重大危险源的管理和操作岗位人员进行安全技能培训； 负责人 4.保证重大危险源安全生产所必需的安全投入； 职责 5.督促、检查重大危险源安全生产工作； 6.组织制定并实施重大危险源生产安全事故应急救援预案； 7•组织通过危险化学品登记信息管理系统填报重大危险源有关信息，保证重大危险源 __安全监测监控有关数据接入危险化学品安全生产风险监测预警系统。________ 1•组织实施重大危险源安全监测监控体系建设，完善控制措施，保证安全隊测监控系 统符合国家标准或者行业标准的规定； 2.组织定期对安全设施和监测监控系统进行检测、检验，并进行经常性维护、保养， 保证有效、可靠运行； 技术 3.対于超过个人和社会可容许风险值限值标准的重大危险源，组织采取相应的降低风 负责人 险措施，直至风险满足可容许风险标准要求； 1口. 4.组织审查涉及重大危险源的外来施工单位及人员的相关资质、安全管理等情况，审 `g 查涉及重大危险源的变更管理； 5•每季度至少组织对重大危险源进行一次针对性安全风险隐患排查，重大活动、重点 时段和节假日前必须进行重大危险源安全风险隐患排查，制定管控措施和治理方案 并监督落实； __6•组织演练重大危险源专项应急预案和现场处置方案,________________ 1•负责督促检查各岗位严格执行重大危险源安全生产规章制度和操作规程； 操4乍 2.对涉及重大危险源的特殊作业、检维修作业等进行监督检查，督促落实作业安全管 负责人控措施: 职责 3.每周至少组织一次重大危险源安全凤险隐患排查； 4.及时采取措施消除重大危险源事故隐患, |
重大危险源单元设置包保 责任制公示牌 | |
98
序号
99.
液氧储罐（重大危险源）
名称
要求
依据 《危险化学品重大危险源监督管理暂行规定》安监总局令（第40号令）第18条
图示 说明
重大危险源现场处置应急卡；
I IT *⅞rT^~s¾i L
-^I— *ll.-lrllll*r,"-«MIJ J ■
99
'¾a.≈⅛!!∏5:
；出誤?" ∙*∙-*'⅛∙-!∙l'Ji,^:
重大危险源现场处置应急 卡；
序号
100.
名称
要求 依据
（2）气体管道

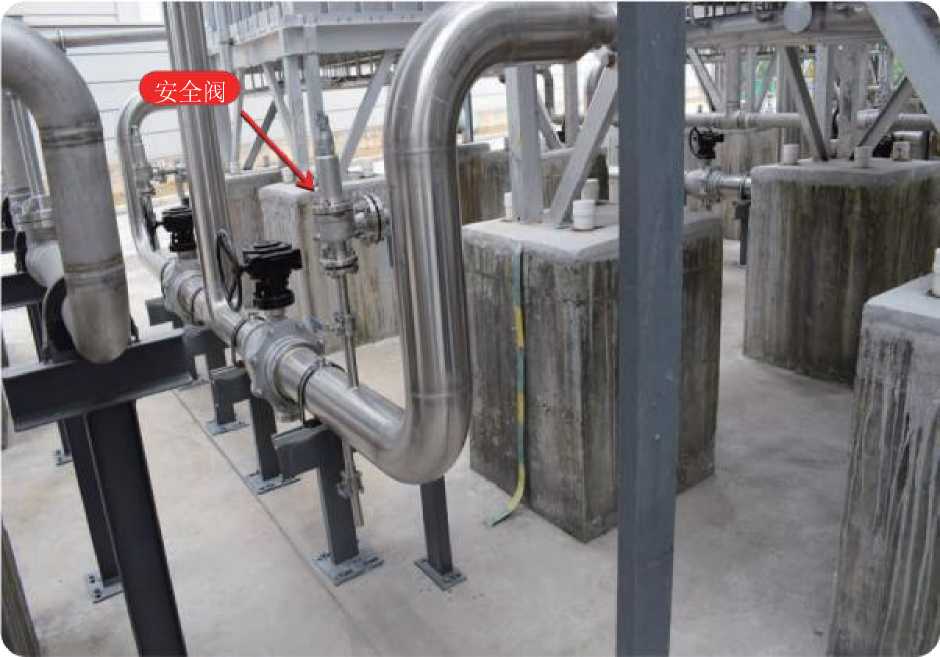

气体管道（压力管道及其安全附件管理要求）
压力管道及其安全附件处于有效检验期内
（压力表、安全阀应定期检验）
《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十八条
图示
说明
压力管道及其安全附件处 于有效检验期内
100
序号
|
名称 |
气体管道（气体管道介质及流向标识设置要求） |
|
要求 |
气体管道应有介质及流向标识 （氧气储罐淡蓝色、氮气储罐浅黄色、氩气储罐银灰色、氢气储罐红色、其他气体储罐中黄色，流向标识为黑色或 黄色箭头） |
|
依据 |
《工业管道的基本识别色、识别符号和安全标识》（GB7231-2003）第5.1条、第5.2条 |
图示
说明
101.
介质及流向标识
气体管道应有介质及流量标 识
101
序号
名称 要求
依据
102.
（四）集束车站房要求
（1）防雷装置
防雷装置（集束车站房防雷装置设置要求）
集束车站房应设置防雷装置。防雷装置应由有资质的单位进行设计安装并定期检测
《建筑物防雷设计规范》（GB50057-2010）第3.0.3条
《防雷减灾管理办法》（中国气象局令第24号）第十一条、第十九条
图示
说明
（1）集束车站房应设置防雷 装置
（2）防雷装置应由有资质的 单位进行设计安装并定期 检测
102
序号
103.
名称
要求 依据
（2）人体静电消除装置
人体静电消除装置（氢气集束车站房人体静电消除装置设置要求）
氢气集束车站房入口处应设置人体静电消除装置
（具体要求：金属管做成的扶手可作为消除人体静电装置使用） 《防止静电事故通用导则》（GB12158-2006）第6.1.10条
图示
说明
氢气集束车站房入口处应设 置人体静电消除装置
103
序号
104.
(3)电气设备
名称 电气设备(氢气集束车站房电气设备防爆要求)
亠 有爆炸危险环境的电气设施选型,不应低于氢气爆炸混合物的级别、组别(IlCT1)。有爆炸危险环境的电气设计和电
要求 气设备、线路接地，应按现行国家标准《爆炸危险环境电力装置设计规范》GB 50058的规定执行。
(具体要求：氢气集束车站房内电箱、开关、灯具等设备均应使用保护级别为Ga或Gb的防爆设备)
《爆炸危险环境电力装置设计规范》(GB50058-2014)第5.2.2条
依据 《氢气站设计规范》(GB50177-2005)第8.0.3条
图示 说明
氢气集束车站房内电箱、开 关、灯具等设备均应使用保 护级别为Ga或Gb的防爆设 备, 不应低于氢气爆炸混合 物的级别、组别(IICT1)。
104
序号
105.
名称
要求
依据
(4)配电线路
配电线路(氢气集束车站房配电线路设置要求)
氢气集束车站房内所有配电线路应使用镀锌钢管配线，钢管与钢管、钢管与电气设备、钢管与钢管附件之间应采用
螺纹连接，并符合以下要求：
(1)螺纹应完整无锈蚀，不得在螺纹上缠麻或绝缘胶带及涂其他油漆
(2)螺纹旋合丝扣不应少于5扣
(具体要求：钢管与钢管、钢管与电气设备、钢管与钢管附件之间应连接紧实无松动)
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.1条、第5.3.2条 《氢气站设计规范》(GB50177-2005)第8.0.2条
图示
说明
(1)电气线路穿镀锌钢管保 护
(2)连接处采用螺纹连接, 螺纹应完整无锈蚀，不得 在螺纹上缠麻或绝缘胶带 及涂其他油漆
(3)螺纹旋合丝扣不应少 于5扣，连接紧实无松动
105
序号
106.
名称
要求
依据
配电线路(氢气集束车站房电气设备外壳接地要求)
爆炸危险环境内所有电气设备的金属外壳、金属构件均应保护接地。接地线应单独与接地体或接地干线连接，不得
相互串联
(具体要求：氢气集束车站房内开关盒、接线盒、可燃气体浓度报警检(探)测器等设备外壳接地端均接地，宜应 用截面积不小于6平方毫米黄绿相间多股铜芯线或软铜编织线与接地螺栓连接，连接处应使用垫片螺栓压接)
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第7.1.1条、第7.2.1条
图示
说明
(1)氢气集束车站房内开 关盒、接线盒、氢气浓度 报警检(探)测器等设备外 壳接地端均应接地
(2)接地线截面积宜不小 于6平方毫米
(3)连接处应使用垫片螺 栓压接
106
序号
107.
名称
要求
依据
配电线路(氢气集束车站房配电线路与设备连接要求)
钢管配线应在防爆电机进线口处、钢管与电气设备直接连接有困难处，应使用防爆挠性连接管连接 (具体要求：挠性连接管连接紧实无松动，无裂纹、孔洞、机械损伤、变形等缺陷)
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-2014)第5.3.6条 《氢气站设计规范》(GB50177-2005)附录A第8.0.2条
图示
说明
钢管配线在电机进线口处 、钢管与电气设备直接连 接有困难处，应使用防爆 挠性连接管连接
107
(5)可燃气体浓度报警装置
|
序号 |
名称 |
可燃气体浓度报警装置(氢气集束车站房可燃气体浓度报警装置设置要求) | |
|
要求 |
氢气集束车站房内应设置可燃气体浓度报警装置并符合以下要求： (1)氢气比空气轻，应在释放源上方0.5m-2m处设置检(探)测器 (2)氢气集束车站房处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探) 测器 (3)室内检(探)测器距释放源不宜大于5m，室外不宜大于10m (4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内 (具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应 符合《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定) | ||
|
依据 |
《建筑设计防火规范》(GB50016-2014，2018年版)第8.4.3条 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1条; 《可燃气体检测报警器》(JJG693-2011)第5.5条 | ||
|
图示 |
说明 | ||
108.
指示报警设备应安装在操 作人员常驻的控制室、现 场操作室或门卫室内
108
要求
序号
名称 可燃气体浓度报警装置(氢气集束车站房可燃气体浓度报警装置设置要求)
氢气集束车站房内应设置可燃气体浓度报警装置并符合以下要求：
(1)氢气比空气轻，应在释放源上方0.5m-2m处设置检(探)测器
(2)氢气集束车站房处于封闭或局部通风不良的半敞开厂房内时还应在仓库内最高点气体易于积聚处设置检(探) 测器
(3)室内检(探)测器距释放源不宜大于7.5m，室外不宜大于15m
(4)指示报警设备应安装在操作人员常驻的控制室、现场操作室或门卫室内
(具体要求：可燃气体浓度报警装置应定期校验确保灵敏可靠。新建、扩建工程可燃气体浓度报警装置设计安装应 符合《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)规定)
《建筑设计防火规范》(GB50016-2014，2018年版)第8.4.3条
依据 《石油化工可燃气体和有毒气体检测报警设计标准》(GB/T50493-2019)第3.0.1条、第4.2条、第6.1条;
《可燃气体检测报警器》(JJG693-2011)第5.5条
图示 说明
109.
氢气集束车站房处于封闭 或局部通风不良的半敞开 厂房内时还应在仓库内最 高点气体易于积聚处设置 检(探)测器
109
序号
110.
(6)集束车

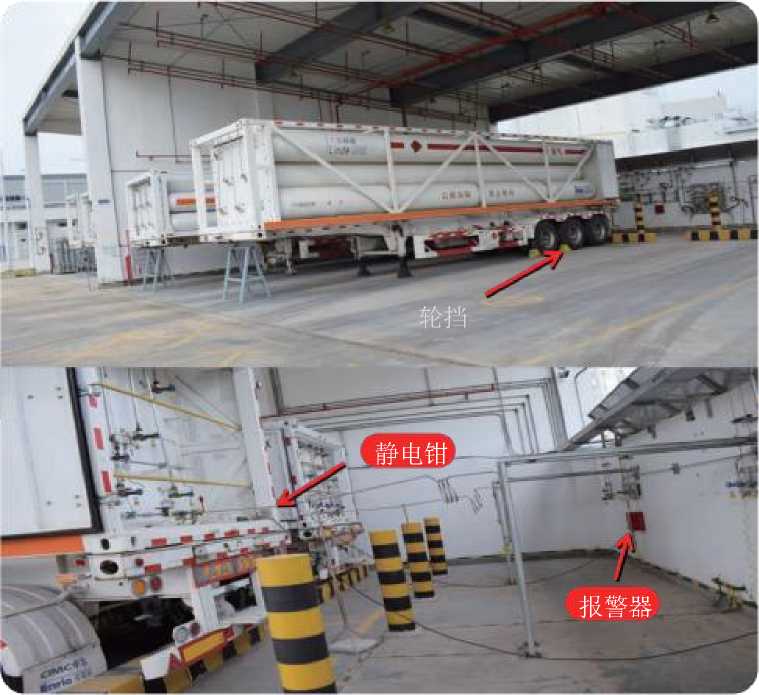

名称 集束车(停滞集束车管理要求)
要求 集束车停滞时应在车轮前后放置轮挡防止滑动，氢气集束车还应安装静电报警器
依据《液化气体汽车罐车安全监察规程》(劳部发(1994)262号)第五十条
图示 说明
(1)车轮前后放置轮挡防 止滑动
(2)静电报警器静电钳与 车体连接
110
（7）气体管道
|
序号 |
名称 |
气体管道（气体管道及其安全附件管理要求） | |
|
要求 |
气体管道及其安全附件处于有效检验期内 （压力表、安全阀应定期检验） | ||
|
依据 |
《特种设备安全监察条例》（国务院令〔2003〕373号发布，国务院令〔2009〕549号修正）第二十八条 | ||
|
图示 |
说明 | ||
111.
气体管道及其安全附件处 于有效检验期内
111
序号
名称 要求 依据
气体管道(气体管道及其安全附件管理要求)
氢气管道应设置防静电接地
《氢气站设计规范》(GB50177-2005)第9.0.6条
图示
说明
12
1
氢气管道应接静电接地
112
（8）气瓶
|
序号 |
名称 |
气瓶（气瓶标签设置要求） | |
|
要求 |
气瓶上应粘贴符合安全技术规范及国家标准规定的警示标签和充装标签 | ||
|
依据 |
《气瓶安全技术规程》（TSG23-2021）第8.6.2条 | ||
|
图示 |
说明 | ||
113.
气瓶应有警示标签和充装 标签
113
序号
名称 气瓶(气瓶标志要求)
要求 气瓶应有制造和定期检验标志
依据 《气瓶安全技术规程》(TSG23-2021)第1.8条
图示
说明
114.
气瓶应有制造和定期检验标 志
114
序号
名称 要求
115.
（五）辅助生产区要求（水处理车间、变配电室）
（1）水处理车间
水处理车间（水处理车间防护设施设置要求）

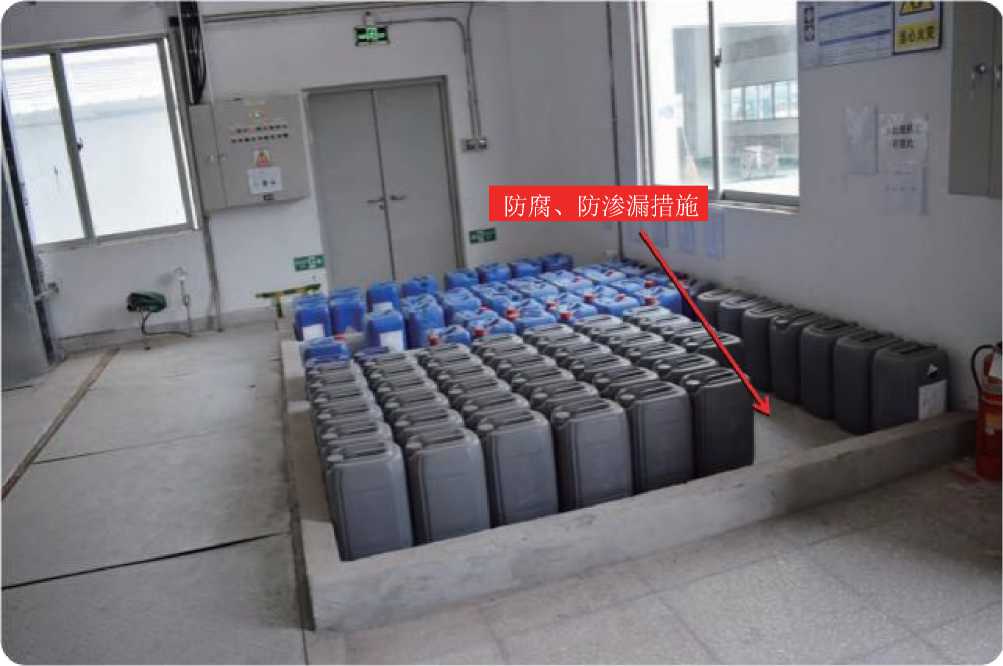

腐蚀性水处理药剂存放处地面应经过防腐、防渗漏处理
依据 《腐蚀性商品储存养护技术条件》（GB17915-2013）第4.1.1条
图示
说明
腐蚀性水处理药剂存放处 地面应经过防腐、防渗漏 处理
115
序号
名称 要求 依据
水处理车间(水处理车间防护设施设置要求)

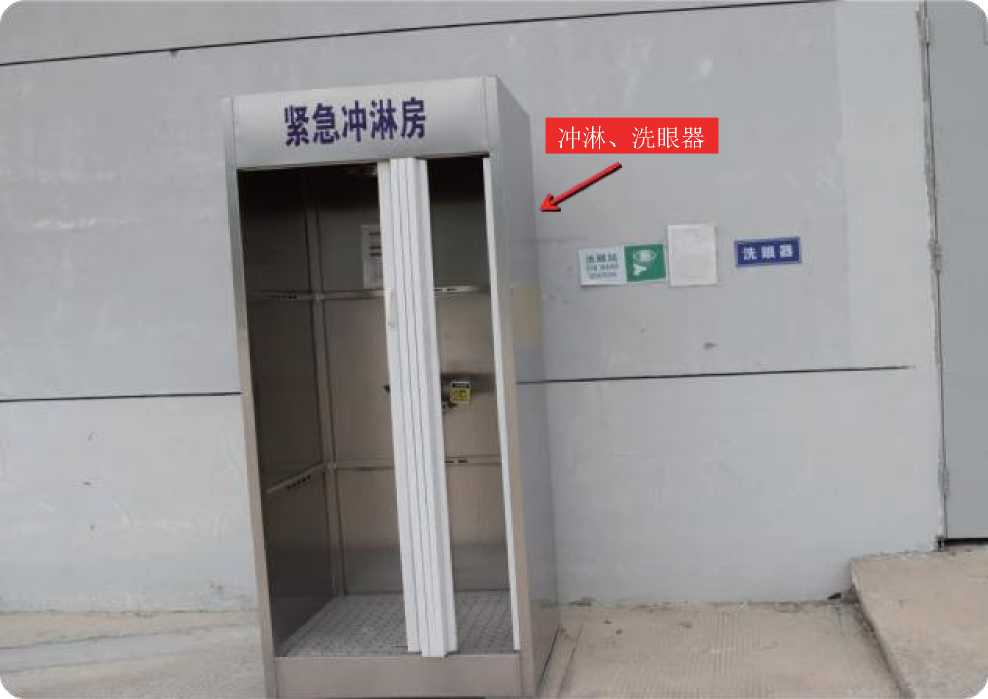

可能导致灼伤或急性中毒的水处理药剂存放处和加药处附近应设置冲淋、洗眼器 《工业企业设计卫生标准》(GBZ1-2010)第8.3条
图示
说明
116.
可能导致灼伤或急性中毒 的水处理药剂存放处和加 药处附近应设置冲淋、洗 眼器
116
序号
117.
名称
要求
依据
（2）变配电室
变配电室（配电室设置要求）

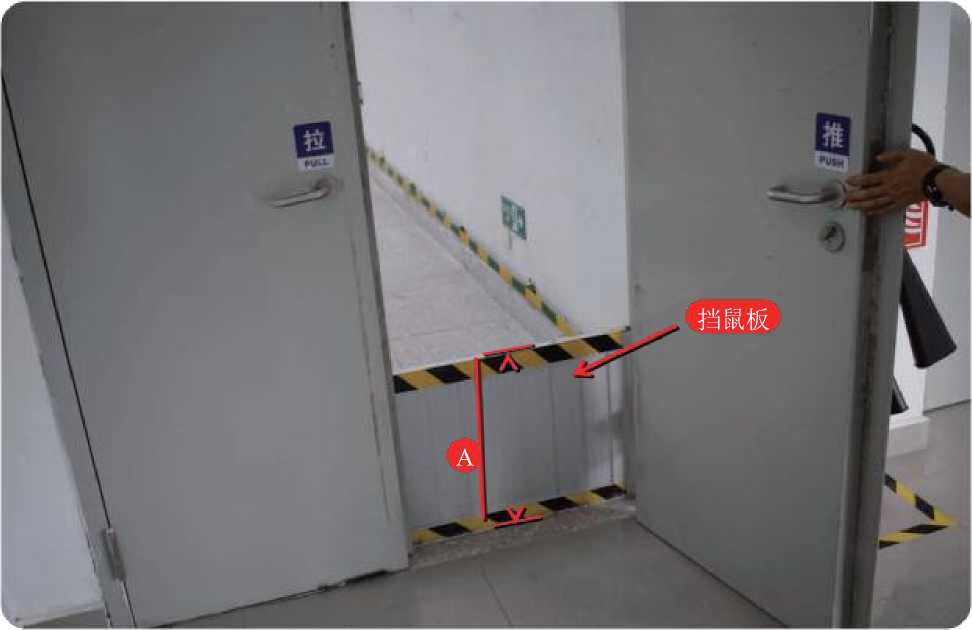

配电室门口应设挡鼠板，窗户、通风口、电缆沟应设防止蛇、鼠类小动物进入的网罩 （具体要求：挡鼠板高度不应小于40cm，网罩孔洞不应大于2.5mm）
《低压配电设计规范》（GB50054-2011）第4.3.7条
《国家电网公司安全设施标准第一部分：变电》（Q/GDW434.1-2010）表9
图示
说明
A≥0.4m
A：挡鼠板高度
117
序号
118.
名称
要求
依据
变配电室(配电室设置要求)
配电室门口应设挡鼠板，窗户、通风口、电缆沟应设防止蛇、鼠类小动物进入的网罩 (具体要求：挡鼠板高度不应小于40cm，网罩孔洞不应大于2.5mm)
《低压配电设计规范》(GB50054-2011)第4.3.7条
《国家电网公司安全设施标准第一部分：变电》(Q/GDW434.1-2010)表9
图示
说明
窗户、通风口、电缆沟等 应设网罩且网罩孔洞不应 大于2.5mm
118
序号
变配电室(配电室安全出口设置要求)

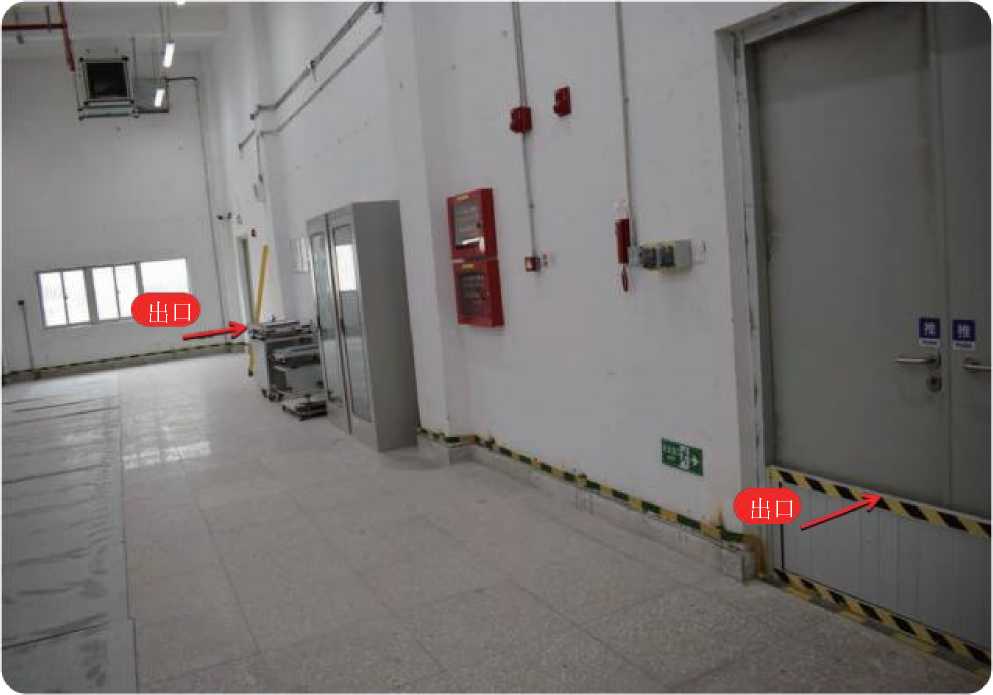

配电室长度超过7m，应设2个出口，门应向外开启
名称
要求
依据 《低压配电设计规范》(GB50054-2011)第4.3.2条
图示
说明
119.
配电室长度超过7m，应设
2个出口，门应向外开启
119
序号
120.
名称
要求
依据
变配电室(配电室备用照明设置设置要求)

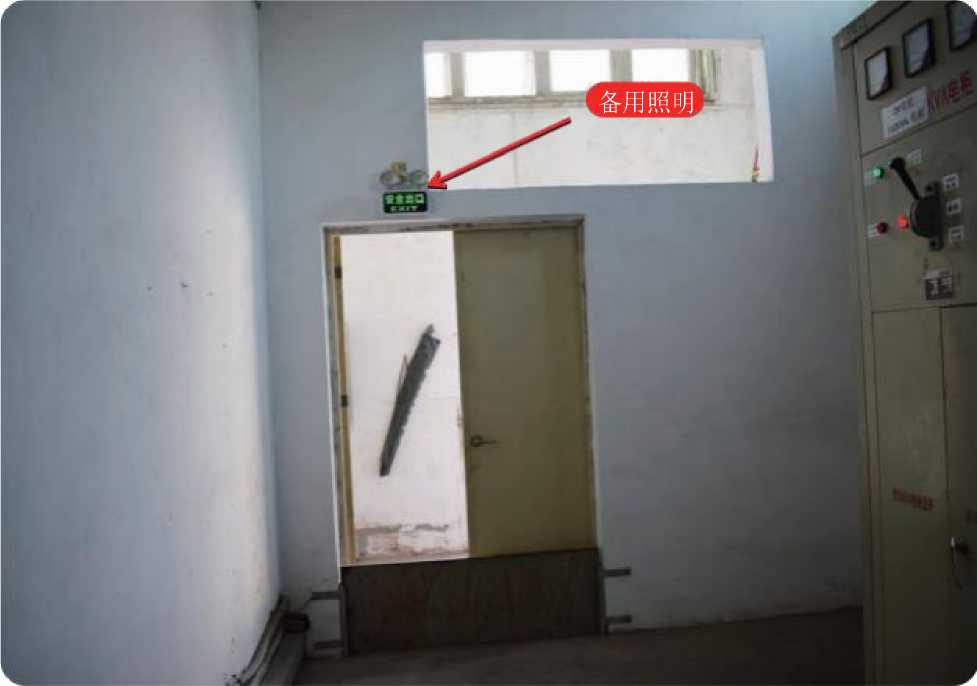

配电室应设置备用照明，其作业面的最低照度不应低于正常照明的照度 《建筑设计防火规范》(GB50016-2014[2018年版])第10.3.3条
图示
说明
配电室应设置备用照明并 确保可正常使用
120
序号
121.
名称
要求
依据
变配电室(配电室灭火器配备要求)

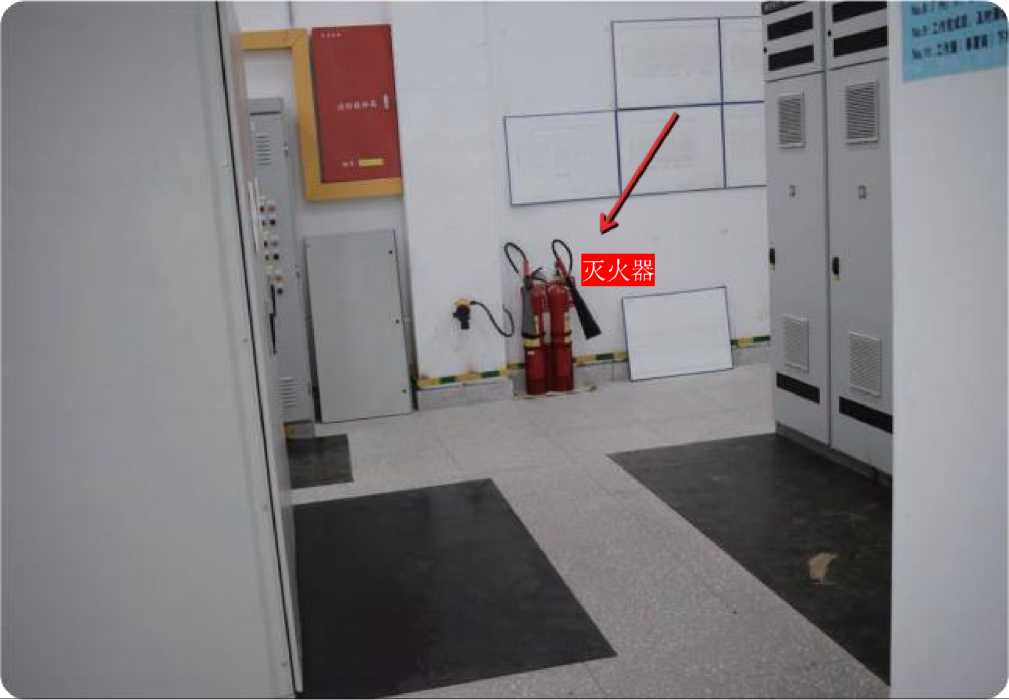

配电室内每个防火分区应至少配备2具灭火器
《建筑灭火器配置设计规范》(GB50140-2005)第6.1.1条、第7.2.1条
图示
说明
.・…I
灭火器
配电室内每个防火分区应 至少配备2具灭火器
121
122
