1 工程概况 .......................................................................................1

2 调查目的及任务、执行规范 ........................................................2

2.1 调查目的 .................................................................................2

2.2 调查任务 .................................................................................2

2.3 执行规范 .................................................................................2

3 工作布置、调查手段及完成工作量 ............................................3

3.1 工作布置 .................................................................................3

3.2 调查手段 .................................................................................4

3.2.1 现场踏勘 ............................................................................................4

3.2.2 钻探 ....................................................................................................4

3.2.3 水文观测 ............................................................................................6

3.3 完成工作量 .............................................................................6

3.4 质量评述 .................................................................................7

4 区域地质概况 ................................................................................7

4.1 自然地理 .................................................................................7

4.2 地形地貌 .................................................................................8

4.3 气象水文 .................................................................................8

4.4 地质发展历史 .........................................................................8

4.5 区域地质构造 .........................................................................9

4.6 区域水文地质条件 ...............................................................12

4.6.1 区域地下水类型 ..............................................................................12

4.6.2 区域地下水动态 ..............................................................................15

5 场区水文地质条件 ......................................................................16

5.1 地形地貌 ...............................................................................16

5.2 岩土层分布 ...........................................................................16

5.3 水文地质条件 .......................................................................19

5.3.1 地表水与地下水 ..............................................................................19

5.3.2 地下水流向、径流、补给和排泄 ..................................................19

5.3.3 地下水动态特征 ..............................................................................21

5.3.4 各岩土层的渗透性 ..........................................................................21

6 水文地质调查分析与评价 ..........................................................22

6.1 岩土体透水性及富水性评价 ...............................................22

6.2 水文地质评价 .......................................................................23

7 结论与建议 ..................................................................................23

7.1 结论 .......................................................................................23

7.2 说明 .......................................................................................24

本次水文地质调查工作的主要目的是查明场区内岩土层结构、渗透系数以及地下水的流向，查明场区内地下水质量及污染状况，为地块内污染物的迁移速度、污染范围的评估及土壤污染状况调查工作提供理论支持。

2.2 调查任务

1) 收集场区及其周边的水文地质资料。

2) 查明拟调查地块的地层、岩性及构造分布；

3) 查明地块内含水层结构、地下水分布规律、富水性、地下水动态变化规律等；

4) 查明及评价地块内地下水质量、污染现状，判定场区是否满足建设用地第一类用地的要求。

5) 获取相关的水文地质参数，为地下水质与污染监测方案提供基础资料。

2.3 执行规范

1) 《建设用地土壤污染状况调查技术导则》(HJ 25.1-2019)；

2) 《建设用地土壤污染风险管控和修复监测技术导则》(HJ 25.2-2019)；

3) 《建设用地土壤环境调查评估技术指南》(环保部公告2017 年第 72号)；

4) 《建设用地土壤污染风险管控和修复术语》(HJ 682-2019)；

5) 《地块土壤和地下水中挥发性有机物采样技术导则》(HJ 1019-2019)；

6) 《土壤环境质量建设用地土壤污染风险管控标准(试行)》(GB 36600-2018)；

7) 《水文地质调查规范》(1：50000)(DZ/T0282-2015)；

8) 《工程建设水文地质勘察标准》(CECS 241-2008)；

9) 《水文水井地质钻探规程》(DZ/T 0148-2014)；

10) 《地下水质量标准》(GB/T 14848-2017)；

11) 《地下水环境监测技术规范》(HJ/T 164-2004)；

12) 《水质采样技术导则》(HJ 494-2009)；

13) 《水质-样品的保存和管理技术规定》(HJ 493-2009)；

14) 《岩土工程勘察规范》(GB 50021-2001)(2009年版)；

15) 《工程测量规范》(GB 50026-2007)；

16) 《建筑工程地质钻探与取样技术规程》(JGJ/T 87-2012)；

17) 《城市轨道交通岩土工程勘察规范》(GB 50307-2012)

3 工作布置、调查手段及完成工作量

3.1 工作布置

本次水文地质调查工作与场区内土壤污染调查同步进行，水文地质调查工作采用XY-100型钻机钻进，土壤污染调查工作采用BZ-3 型便携式冲击钻机钻进，根据上述目的和任务，结合土壤污染状况初步调查的要求及场地条件，

本次调查工作布设了3个水文地质钻孔，主要在北侧已经拆迁结束的地段布置，孔深要求进入地下水位以下不少于2米，孔深满足水文地质调查要求；南侧地块基岩面埋深较浅(0.3~1.0米)，未布置水文孔。钻孔的平面位置见图3.1。

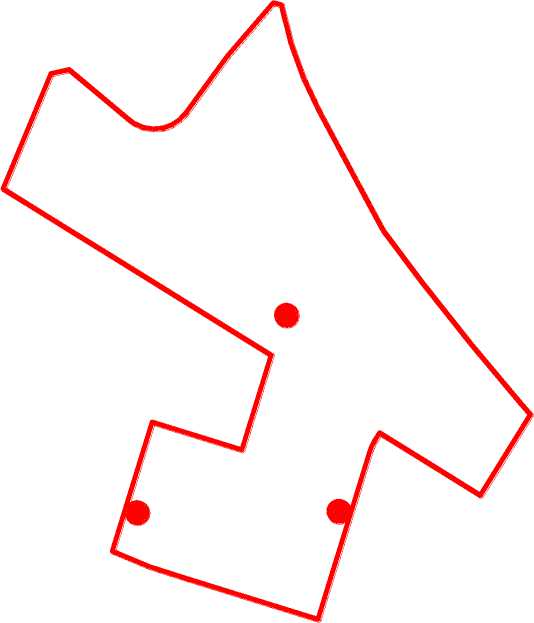

图 3.1 水文地质钻孔平面布置图

3.2 调查手段

本次调查拟采用以下手段：现场踏勘、钻探取样、水文观测及室内试验等。

3.2.1 现场踏勘

通过现场实地勘查，采用观察、访谈等方式，查明场地的地形、地貌，查明场地内有无地表水体以及有无排水管、污水池等对场地可能造成污染的污染源。

3.2.2 钻探

（1）测量定点

本次水文地质调查采用大地2000坐标系，1985年国家高程基准。钻探前，采用GPS测放各钻孔点位；钻探结束后，统一复测所有水文地质钻孔坐标及高程，见表3.1。

序号	X	Y	地面标高（m）
B25	4031810.28	40560118.0	8.97
B2-10	4032040.42	40560381.09	7.82
B42	4031766.77	40560475.63	5.74

项目	技术要求
孔深	钻孔深度应揭露主要含水层，并进入含水层不少于2米，预计孔深4~5m。
孔径	终孔直径，土层中钻孔孔径不小于Ф127mm，岩层中钻孔孔径不小于Ф108mm。
钻进冲洗介质	根据地层性质、水源条件、施工要求、钻进方法、设备条件等选择清水冲洗液作为钻探冲洗介质。
岩芯	1、钻孔都应采取岩芯，一般粘性土和完整基岩平均采取率应大于80％，砂性土、疏松砂砾岩、基岩强烈风化带、破碎带平均采取率应大于60％；2、岩芯应填写回次标签并编号，装入岩芯箱保管并拍照；3、岩芯应以钻进回次为单元，进行地质编录。
取土样	按要求采取地下水位以上岩、土等测试样品。
监测井安装	监测井钻取到设定深度后，在钻孔中，安装一根封底的内径为70mm的硬质PVC管，硬质PVC管由底部密闭、管壁可滤水的筛管、上部延伸到地表的实管组成。筛管部分表面含水平细缝，细缝宽为0.25mm。监测井筛管外侧周围用粒径大于0.25mm的清洁石英砂回填作为滤水层，石英砂回填至地下水位线以上，其上部再回填不透水的膨润土，最后在井口处用水泥砂浆回填至自然地坪处。地下水监测井剖面示意图见图 3.2。
洗井	监测井完成后，须进行洗井，用以清除监测井内初次渗入的地下水中夹杂的混浊物，同时也可以提高监测井与周边地下室之间的水力联系。洗井工具为贝勒管，每口井配备一个贝勒管，仅一次性使用。洗井时所需抽提出来的水量大于监测井总量的3倍。洗井完成后，待监测井内地下室稳定后，方可进行地下水采集。
取水样	待监测井洗井稳定24~48小时后，进行地下水水样的采集。采用工具为贝勒管，为避免监测井中发生混浊，贝勒管放入和提出时应缓慢进行。样品采集后水样保存在棕色玻璃瓶中，水样装满样品瓶，加盖时沿瓶口平推去除表层气泡后盖紧，以确保样品瓶中水体充满无气泡。样品瓶体上贴上标签，注明样品编号，采样日期，采样人等信息。
简易水文地质	所有钻孔在钻进过程中必须做好简易水文地质观测：1、观测孔内水位变化； 2、记录冲洗液漏失量；3、记录钻进中出现的异常现象。

图 3.2 监测井安装示意图

（3）编录：

本次水文地质调查对现场实施的3个勘探点进行地层编录，查明场区地层类型、埋深、分布；查明地下水位及主要含水层。

3.2.3 水文观测

现场作业时，测量所有钻孔的初见水位；作业期间，对3个监测井进行24小时连续水位观测；外业结束后，统一量测所有监测井的稳定水位。

3.3 完成工作量

我院接到甲方任务后，立即组织技术力量及管理、施工人员进行

工作内容		单位	工作量	备注
工程测量	钻孔定位	点	3	CGCS2000坐标系 1985国家高程系
工程测量	地下水位观测	台班	3	CGCS2000坐标系 1985国家高程系
水文地质钻探	钻孔	个	3
水文地质钻探	进尺	米	16

3.4 质量评述

本次调查工作严格依据相关规范、环评单位的技术要求开展，严格执行前期工作布置，所进行的水文地质测绘、室内试验等工作均符合有关现行规范、规程的要求。

在工程测量过程中，采用GPS测放，所有特征点的平面误差控制在10cm以内，高程误差控制在5cm以内。

在调查工作实施过程中，高度重视安全生产，积极采取安全措施，未出现伤人、仪器损失、数据丢失等安全事故。

水、土试样及时进行封存和送检，实验部门均具有CMA、CNAS 相应资质。制图采用了理正工程地质勘察CAD8.5、AutoCAD2008等专业软件。室内资料严格按现行规范进行综合分析整理、编制报告。 4 区域地质概况

4.1 自然地理

即墨地处青岛市东北部，地处东经120°07′~121°23′，北纬 36°18′~36°37′，位于崂山北麓、黄海之滨、鳌山湾畔，包括鳌山卫、温泉两个街道办事处，规划总面积443平方公里，其中陆域面积218平方公里，海域面积225平方公里，辖116个村庄、10.29万人。

即墨区由于胶潍河谷盆地与崂山山脉的影响，地势由东南向西北倾斜，形成了低山丘陵与平原洼地的组合。东部低山丘陵区，面积 626平方公里，占总面积的35.2%。地面高程在海拔20~100米之间，滨海地区则在13米以下。中部平原区面积631平方公里，占总面积的35.4%。地面高程在海拔50米以下，是东部低山丘陵区和西部低洼区的过渡地带。西部低洼区，面积523平方公里，占总面积的29.4%。地面高程多在海拔20米以下，地势平坦，一望无际，素有“西北洼” 之称。

4.3 气象水文

即墨区属暖温带季风气候，四季分明。春季风大，气温回升慢，空气干燥，多春旱；夏季湿热多雨，灾害性天气较多；秋季温和凉爽，常受旱涝威胁；冬季雨雪稀少，易干旱。夏季及早秋时受台风暴雨影响；晚秋至春末有西北寒流的侵袭。60年代的年平均气温在12℃以上。全年气温西部稍高，东部略低。据即墨气象局统计，全年以1月份平均气温最低，7、8月份最高，季节性冻土深度小于0.50米。即墨区的河流属于季风区雨源型，主要河流有大沽河、五沽河、流浩河、桃源河、墨水河、莲阴河、店集河、大任河、洪江河、王村河、温泉河、社生河、皋虞河、大桥河共14条。除五沽河、流浩河、桃源河汇流于大沽河入胶州湾外，其余10条河流均单独入海。五沽河、大沽河、桃源河为该市与莱西、平度、胶州的分界河，这3条河流流经即墨区的长度为105.35公里，流域面积839.07平方公里。其余11条河流总长度155.49公里，流域面积1060.43平方公里。

4.4 地质发展历史

即墨区大地构造单元为即墨凹陷（Ⅴ），其位于胶南凸起（Ⅴ）与乳山、荣成（Ⅴ）的交接部，且又处于区域东西向构造带（平度断

裂、胶州断裂）与北东向华夏系牟平~即墨断裂束反接复合区的东西两侧。

即墨凹陷（Ⅴ）从太古代~古元古代的古老结晶基底褶皱回返之后，一直处在长期、缓慢、稳定、上升的隆起状态，深遭构造——剥蚀、侵蚀和风化作用的改造，缺失了中元古代至中生代早期的地层沉积。从燕山早期始，由于华夏系构造体系的强烈活动，从而造就了即墨凹陷（Ⅴ），相继接受了中生代白垩系莱阳群以灰黄色、黄绿色、灰褐色为特征的一套河流相～浅湖相正常碎屑岩的沉积；白垩系青山群由于处在多旋回火山活动十分频繁的时期，先后形成了酸性——中基性——酸性——中基性偏碱性的火山杂岩及火山沉积碎屑岩。燕山晚期除了有白垩系王氏群形成的灰紫色、紫红色、棕褐色为特征的一套冲洪积、河流相～河湖相正常沉积碎屑岩——“红色沉积建造”之外，在凹陷区的东部尚有燕山晚期受华夏系构造体系所控制的呈岩株状碱性花岗岩岩体的展布。

自喜山早～中期又以缓慢的上升、遭受剥蚀作用的再改造，从而又缺失了新生代古新世～中更新世地层的沉积；喜山晚期仍以继承性、差异性升降运动为其特色，第四纪晚更新世（Q3）紫褐色、棕黄色、黄褐色洪冲积以及灰黑色、黑色沼泽化松散沉积层比较发育；全新世（Q4）时期至今，河流相、滨海相沉积层又沿着现代河流和滨海浅滩、滨海沼泽化地带分布；人类工程经济活动亦随着当今城市化进程的迅猛发展，其规模和范围也日益扩大，相应的人工堆积物十分发育，分布极其广泛。

4.5 区域地质构造

在大地构造上，青岛处于西太平洋大陆边缘活动带的西部，两个地壳板块—华北地块和扬子地块的接合地带。距世界著名的西太平洋地震活动带约900km。上述两板块是以深大断裂形式相拼接。在构造区划上，青岛位于中朝准地台鲁东隆起区东南部，III级构造单元胶

莱凹陷中部及胶南隆起东北部，IV 级构造单元朱吴—即墨凹陷南部及胶南凸起东北部。根据地层、岩性分布规律及断裂带的组合特征，可以把青岛市划分为四个V级构造单元：青岛—崂山凸起；即墨— 沧口凹陷；小珠山凸起；胶州—王台凹陷（如图2-4）。各构造单元特征如下：

（1）青岛—崂山凸起（V1）：西部、北部以朱吴—店集断裂（也称沧口断裂）为界，东部、南部为黄海，结晶基底为胶南群古老变质岩系，岩性为崂山期花岗岩及胶南群斜长角闪岩、片麻岩、变粒岩。

（2）即墨—沧口凹陷（V2）：西部以即墨—郭城断裂（也称即墨—唐家庄断裂）为界，东部以朱吴—店集断裂为界，北到三里庄，南至胶州湾，岩性主要为白垩系青山组火山岩类及第四系砂性土及粘性土。

（3）小珠山凸起（V3）：北部以郝官庄断裂为界，东临黄岛前湾，西以市美—日照断裂为界，结晶基底为胶南群变质岩系，岩性以花岗岩、正长岩、片麻岩、斜长角闪岩、变粒岩为主。

（4）胶州—王台凹陷（V4）：北边以胶县断裂为界，南以郝官庄断裂为界，东临胶州湾，主要由白垩系青山群、王氏群及莱阳群地层组成。

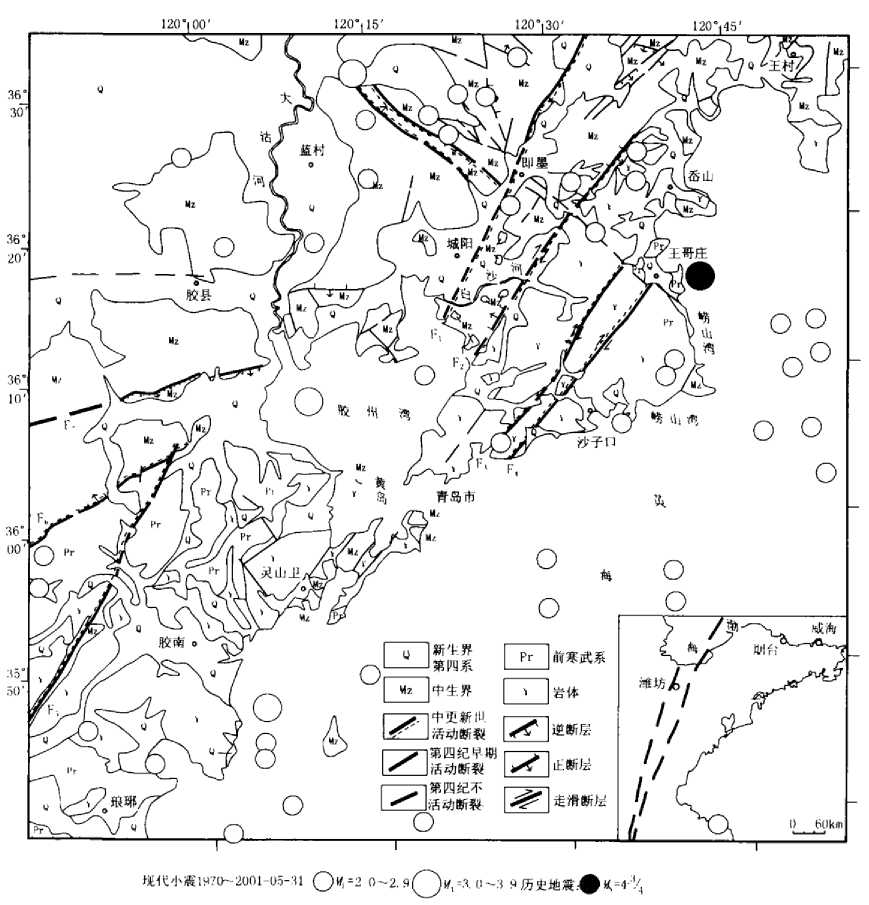

区域断裂构造基本特征见下表（表 4.1、表4.2）：

断裂编号	断裂名称	长度 (km)	产状			错动地质体	第四纪断裂性质
断裂编号	断裂名称	长度 (km)	走向（°）	倾向	倾角（°）	错动地质体	第四纪断裂性质
F1	即墨-唐家庄断裂	50	30	SE或NE	55~65	K	右旋走滑为主
F2	沧口断裂	57	45	SE为主	60~70	K	右旋走滑
F3	劈石口断裂	47	48	NW为主	70~80	Pt-N	右旋走滑
F4	王哥庄断裂	37	40	SE为主	60~80	γ	右旋逆走滑

断裂编号	断裂名称	采样地点	样品号	样品（测年方法）	年龄/ 10⁴a	最新活动时代 /10⁴a
F1	即墨-唐家庄断裂	朱家后戈庄	2-2-E	断层泥（ESR）	12.5±37.7	Q²p 19.1±0.59
		朱家后戈庄	2-2-T	上覆沉积物（TL）	1.31±0.11
		唐家庄北	2-3-T2	上覆砂砾（TL）	7.4±0.37
		唐家庄北	2-3- T1	断层泥（TL）	19.1±0.59
F2	沧口断裂	远洪沟	3-4-T	上覆粘土（TL）	12.59±1.02	_Q2_p 12.59±1.02
		拖车夼西南	3-44-T2	断层泥（TL）	26.72±2.24
		拖车夼西南	3-44-T1	上覆砂粘土（TL）	9.77±0.78
F3	劈石口断裂	黄泥崖	3-50-E	断层泥（ESR）	13.4±4.0	Q²p 14.9±4.5
		黄泥崖	3-50-T	上覆砂质粘土	9.36±0.76
		劈石口	3-12-E	断层泥（ESR）	14.9±4.5
		劈石口	3-12-T	后期方解石脉	23.84±1.72
		徐家村	TFS9901	断层泥（TL）	19.8±1.19
		书院西		上覆粘土（TL）	7.94±0.64

入黄海的有南九水河、凉水河、洼凉河等6条，向北流入即墨区的1 条。所有河流流量明显受降水控制、季节性变化明显。

即墨区东侧为黄海海域，海域海洋潮汐潮差大，有良好的纳潮地形，没有泥沙淤积。属正规半日潮类型，每个太阳日（24时48分）有两次高潮和两次低潮，平均潮差2.8米～3.4米。潮流多为旋转流，仅在近岸、峡口等部分海域存在往复流。海浪一年四季有风浪、涌浪、混合浪之分，以风浪为主，春、夏季多为偏南向浪，秋冬季多为偏北向浪。近海面海水表层年平均水温为13.5℃。沿海水表层盐度历年一般保持在30‰～32‰。

距离本地块最近的地表水体为紧邻南北两地块之间的水泊河。

2）地下水

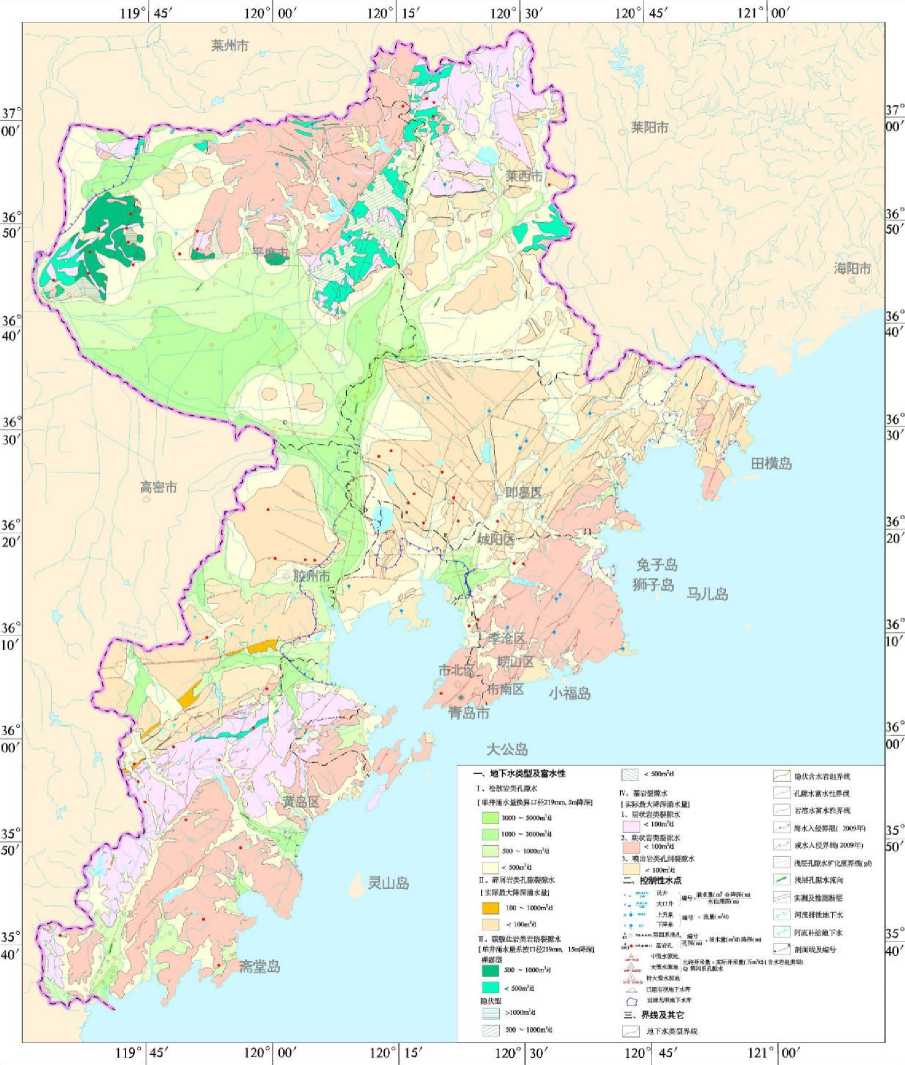

青岛地区地貌类型主要为构造~剥蚀残区、山麓斜坡堆积区及河流侵蚀堆积区，地下水类型主要为第四系孔隙水及基岩裂隙水，第四系孔隙水又分为上层滞水、潜水和承压水。

第四系孔隙水主要分布于大沽河、白沙河-城阳河、白马-吉利河、王戈庄河、洋河、张村-李村河等大小河流中下游河谷平原和大泽山西南侧山前平原，含水岩组主要由第四系冲积、冲洪积层不同粒径的砂及砂砾石组成，透水性强，水量丰富，单井出水量可达1000 m³/d 以上，水力性质基本属于孔隙潜水，局部地段在高水位时具弱承压性，其中大沽河、白沙河-城阳河为青岛市重要供水水源地。

块状、层状岩类裂隙水含水岩组：主要分布于崂山、大泽山及大小珠山大片地区，含水岩组为花岗岩、花岗闪长岩、片麻岩、变粒岩、片岩等。风化带深度一般不超过30 m，富水性弱，单井出水量小于30 m³/d，局部构造裂隙密集带比较富水，单井出水量可大于100 m³/d，最大可达500 m³/d，但分布极不均匀。青岛市区域水文地质图见图 4.2。

的特点。含水层主要为人工填土层和浅部粉土、砂土层。

②潜水：以侧向径流补给为主，并接受大气降水、上层滞水的垂直渗透补给，以地下径流和向下越流补给承压水的方式排泄。

③承压水：含水层主要为砂类土、碎石类土地层，其中夹有若干层黏性土隔水层。排泄方式主要为人工开采，受地下水开采的控制，承压水的径

流方向指向区域性地下水位降落漏斗中心方向。由于地下水的开采导致承压水水头的降低，当低于含水层顶板时成为层间水。

（2）基岩裂隙水

①风化裂隙水：主要赋存于基岩强风化~中等风化带岩石呈砂土状、砂状、角砾状，风化裂隙发育，呈似层状分布与地形相对低洼地带。地下水主要接受大气降水及补给区的补给，以地下径流的形式，缓慢排泄。由于构造裂隙发育的不均一，其富水性也有一定差异，风化裂隙水水量较小，富水性贫，涌水量受季节性影响较大。

②构造裂隙水：主要赋存于断层两侧的构造影响带、花岗斑岩、煌斑岩等后期侵入的脉状岩脉挤压裂隙密集带中，呈脉状、带状产出，无统一水面，具有一定的承压性。

4.6.2 区域地下水动态

地下水的动态是地下水补给量和排泄量随时间动态均衡的反映。当地下水的补给量大于排泄量时，地下水位上升；反之，当地下水的补给量小于排泄量时，地下水位就下降，各层地下水的动态各有其特点。

由于受地形条件控制，地下水、地表水分水岭基本一致，不同的流域内地下水自成单元，相对独立。基岩裂隙水与第四系孔隙水一脉相承，动态变化基本一致。

浅层地下水的动态特征受气象、水文因素影响，该区地下水动态变化曲线为水文气象型，地下水动态基本处于自然状态，年内受降水制约，季节性变化明显，动态曲线呈波状起伏，总体变化规律为7~9

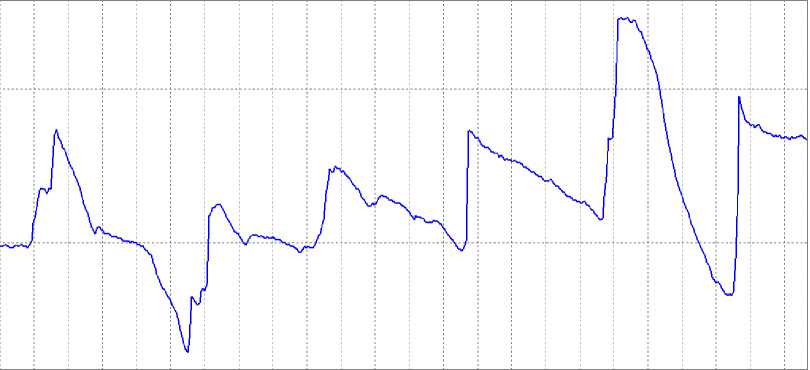

图 4.3 地下水动态监测曲线图

5 场区水文地质条件

5.1 地形地貌

地形：北侧地块整体西高东低，南侧地块整体南西高，北东低。

地貌：北侧地块场区地貌类型属于剥蚀堆积缓坡地貌单元，表层后经人工改造；南侧地块场区地貌类型属于剥蚀缓坡地貌单元，表层后经人工改造。

5.2 岩土层分布

根据钻探揭示，场区地层由第四系和基岩组成，第四系层序清晰，结构简单，厚度中等，主要由全新统人工填土层、洪冲积层及上更新统陆相洪冲积层组成，基岩主要为白垩系莱阳群砂岩。

现根据《青岛市区第四系层序划分》标准，按地层自上而下、地

北航青岛国际科教新城一期项目教学科研区

质年代由新到老的层序分述如下：

1、第四系全新统人工填土层（Q4^ml）

第○1 层素填土

层厚0.52~2.80米，层底标高4.83~8.54米。

黄褐色，稍湿，松散，主要以粘性土为主，局部地段上部以黏性土为主下部以风化碎屑为主，风化碎屑中间夹杂的黏性土，该层整体有少量植物根系。

该层不同地段、不同成分的填土孔隙率差别较大，故透水性有明显差异，总体属中等~强透水层，上部为不富水土层，下部为强富水层。

2、第四系全新统洪冲积层（Q4^al+pl）

第○3 层粉质黏土

层厚0.30~5.78米，层底标高0.85 ~ 6.49米。

灰黄色～黄褐色，可塑，刀切面较光滑，韧性中等、干强度中等，可见铁、锰质氧化物，局部混中粗砂颗粒。

根据青岛地区经验，该层土的渗透系数为0.001~0.02m/d。按透水性分级属于微~弱透水层，富水性弱。

第○3 1层粉土

揭露层厚0.53~4.49米，层底标高1.85 ~ 7.51米。

灰褐色～黄褐色，湿，稍密，刀切面较粗糙，韧性差、干强度低，局部混中细砂颗粒。

根据青岛地区经验，该层土的渗透系数为0.001~0.02m/d。按透水性分级属于微~弱透水层，富水性弱。

3、第四系上更新统洪冲积层（Q3^al+pl）

第○12层含黏性土碎石

层厚0.87~6.10米，层底标高-1.97 ~3.79米。

灰黄色，饱和，碎石成分以花岗岩、闪长岩为主，碎石粒径为 10～100mm，磨圆度较差，含有少量块石，含量约占总重的50%～

根据青岛地区经验，该层土的渗透系数为10~15m/d。按透水性分级属于强透水层，富水性较强。

4、基岩

通过钻探发现，北区地块基岩面总体埋深中等，基岩面较平缓；南区基岩面埋深较浅，拟建场区基岩主要为下白垩系莱阳群砂岩。根据相关规范规定，结合野外鉴别、现场测试以及我院对青岛地区基岩的经验，将不同岩性的基岩分为全风化带、强风化带及中风化带。分述如下：

第○15层砂岩全风化带（1）

揭露厚度0.47~3.46米，揭露层顶标高-2.81~1.71米。

黄褐色，密实。中细粒结构，块状构造。组织结构基本破坏，但尚可辨认，有残余结构强度。岩芯呈砂土状，干钻易进，岩体完整程度为极破碎，岩石坚硬程度为极软岩。

根据勘察经验：风化节理裂隙密集发育带属于弱透水层。

第○16层砂岩强风化带（1）

揭露厚度0.55~9.87米，揭露层顶标高-9.23~-2.17米。

黄褐色～青灰色，饱和，密实。中细粒结构，块状构造，结构大部分破坏，矿物成分显著变化，风化裂隙很发育。主要矿物为长石、石英。岩芯呈砂土状、砂状，可用镐挖，干钻不易钻进。

根据勘察经验：风化节理裂隙密集发育带属于弱透水层。

第○17层砂岩中风化带（T）

最大揭露厚度12.30米。

灰黄色～青灰色～肉红色，中细粒结构，块状构造，结构部分破坏，沿节理面有次生矿物，风化裂隙发育，主要矿物为长石、石英。

根据勘察经验：风化节理裂隙发育带属于弱透水层。

本工程场区内见有地表水，南北两个地块各有一个水塘，北侧水塘水面标高4.80米，南侧水塘水面标高4.30米。勘察期间为丰水期，结合场区内勘察资料，北侧场区揭露地下水，地下水稳定水位水位埋深0.60~1.20米，水位标高3.98~7.76米。根据水位埋深及周边勘察项目水位的综合考虑，判定地块地下水类型为第四系孔隙水，属潜水。第四系孔隙水主要含水层为第○1 层素填土层及第○12层含黏性土碎石层及基岩各风化带，现场揭露的粉质黏土及粉土为弱透水层。基岩裂隙水主要以层状、带状赋存于砂岩裂隙中，由于裂隙发育不均匀，其富水性亦不均匀。强风化带中长石多风化成黏土矿物，透水性较差，富水性弱；中~微风化带中节理发育处，裂隙张开性略好，导水性略强，富水性中等。

5.3.2 地下水流向、径流、补给和排泄

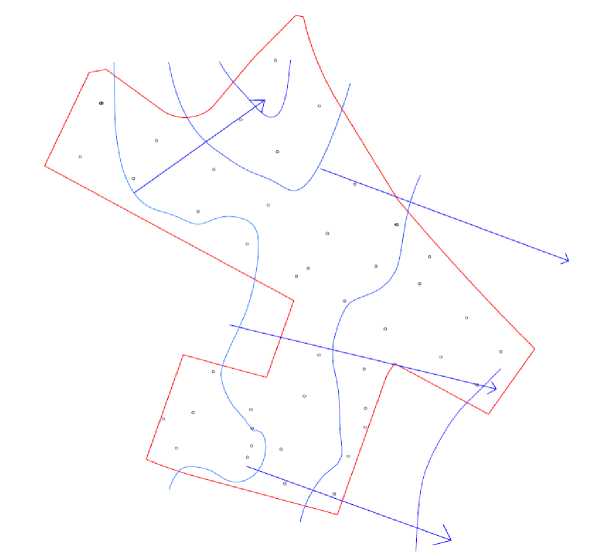

根据场区内岩土工程勘察成果及各监测井揭露的地下水水位以及周边水文地质资料，判定场区地下水流向整体自西向东。地下水水位及流向见图 5.及5.2。

北航青岛国际科教新城一期项目教学科研区

5.3.3 地下水动态特征

场区内地下水与降水的季节性相对应，地下水动态变化也出现一定的季节性，每年的7～8月份为汛期，降水量增多，地下水位也随之升高，8月底9月初水位达到最高，雨季过后，降水量减少，水位逐渐下降，至来年5、6月汛期来临前，地下水位降到最低。地下水位动态的季节性变化，充分显示出大气降水与地下水之间的密切联系。根据青岛地区经验，场区地下水位年变幅约为1~2m。

5.3.4 各岩土层的渗透性

岩土层的透水性强弱按渗透系数k值划分根据《城市轨道交通岩土工程勘察规范》(GB 50307-2012)第10.3.5条规定。

渗透性	特强透水	强透水	中等透水	弱透水	微透水	不透水
k值(m/d)	k>200	10≤k≤200	1≤k<10	0.01≤k<1	0.001≤k<0.01	k<0.001

岩土层名称	简要水文地质特征	渗透系数 (m/d)	透水性
○1素填土	以粘性土为主，局部地段上部以黏性土为主下部以风化碎屑为主，风化碎屑中间夹杂的黏性土，该层整体有少量植物根系。该层孔隙较大，透水性中等~强。	5～10	中等~强透水
③粉质黏土	可塑，韧性较好，切面有光泽。该层孔隙率低，透水性微~弱。	0.001～ 0.02	微~弱透水
③1粉土	刀切面较粗糙，韧性差、干强度低，局部混中细砂颗粒。该层孔隙率低，透水性微~弱。	0.001～ 0.02	微~弱透水

6.1 岩土体透水性及富水性评价

1、土体

场区地貌成因形态类型为剥蚀缓坡~剥蚀堆积缓坡地貌单元，第四系厚度中等，由全新统人工填土层及上更新统洪冲积层组成。

第○1 层素填土成分差异性较大，松散，主要以粘性土为主，局部地段上部以黏性土为主下部以风化碎屑为主，风化碎屑中间夹杂的黏性土，受填土成分影响，该层不同地段孔隙率差别较大，故透水性有明显差异，总体属中~强透水层，上部为不富水土层，下部为强富水层；

第○3 层粉质黏土可塑，韧性较好，切面有光泽，该层属微~弱透水层，富水性弱；

第○3 1层粉土层稍密，刀切面较粗糙，韧性差，该层属微~弱透水层，富水性弱；

第○12层含黏性土碎石层密实，碎石成分以花岗岩、闪长岩为主，碎石粒径为10～100mm，磨圆度较差，含有少量块石，均匀性、稳定性好，该层属于强透水层，富水性强。

2、岩体

第○15层砂岩全风化带，中细粒结构，块状构造。组织结构基本破坏，但尚可辨认，有残余结构强度。岩芯呈砂土状，属于弱透水层。

第○16层砂岩强风化带，中细粒结构，块状构造，结构大部分破坏，矿物成分显著变化，风化裂隙很发育。主要矿物为长石、石英。岩芯呈砂土状、砂状，属于弱透水层。

第○17层砂岩中风化带，中细粒结构，块状构造，结构部分破坏，

北航青岛国际科教新城一期项目教学科研区

沿节理面有次生矿物，风化裂隙发育，主要矿物为长石、石英，属于弱透水层。

6.2 水文地质评价

本工程场区内见有地表水，南北两个地块各有一个水塘，北侧水塘水面标高4.80米，南侧水塘水面标高4.30米。地下水稳定水位水位埋深0.60~1.20米，水位标高3.98~7.76米。

根据水位埋深及周边资料，判定场区内地下水类型为第四系孔隙水和基岩裂隙水，均属潜水。第四系孔隙水主要含水层为第○1层素填土层及第○12层含黏性土碎石层，现场揭露的粉质黏土及粉土为弱透水层；基岩裂隙水主要以层状、带状赋存于基岩裂隙以及岩脉旁侧裂隙密集发育带中，由于裂隙发育不均匀，其富水性亦不均匀。全风化及强风化中长石多风化成黏土矿物，透水性弱，富水性弱；中风化带节理发育处，裂隙张开性略好，透水性弱~中等，富水性中等。

场区内地下水补给方式主要为大气降水补给、侧向径流补给，排泄方式主要为侧向径流及蒸发。场区地下水流向整体自西向东，根据青岛地区经验，场区地下水位年变幅约为1~2m。

7 结论与建议

7.1 结论

1、场区内地层结构清晰，北侧地块第四系厚度约5.0~8.0米，南侧地块第四系厚度约0.2~1.0米，场区整体由全新统人工填土层、洪冲积层及上更新统陆相洪冲积层组成，基岩主要为下白垩系莱阳群砂岩。主要含水层为第○1层素填土层及第○12层含黏性土碎石层，现场揭露的粉质黏土及粉土为弱透水层，基岩裂隙水主要以带状赋存于砂岩裂隙以及岩脉旁侧裂隙密集发育带中。

2、第○1层素填土下部为中~强富水层；第○3层粉质黏土层属微 ~弱透水层，富水性弱；第○3 1层粉土层属微~弱透水层；第○12层含

黏性土碎石层属于强透水层，富水性强。第○15层砂岩全风化带、第○16 层砂岩强风化带及第○17层砂岩中风化带属于弱透水层。

3、勘察期间，场区内揭露地下水，地下水类型为第四系孔隙水及基岩裂隙水，属潜水，主要接受大气降水、侧向径流补给，主要排泄方式为蒸发及径流，地块地下水的总体流向为自西向东。

4、地下水位变化与季节性降水相对应，每年的7～8月份为汛期，地下水位也随之升高，8月底9月初水位达到最高，至来年5、6月汛期来临前的枯水期，地下水位降到最低。根据青岛地区地下水动态变化观测结果，地下水位变幅为1~2米。

5、场区内水文地质参数建议采用表 5.3提供的相关数据。

7.2 说明

本报告中所作的分析和提出的结论基于以往资料及本次现场钻探成果，其中水文地质参数是根据场区周边水文地质试验资料及青岛地区经验所得。

单位涌水量	弱富水性	中等富水性	强富水性	极强富水性
q值(L/(s·m))	q≤0.1	0.1<q≤1.0	1<q≤5.0	q>5.0
