—√ 安全第一

起重吊装作业知识培训

01 起重机械的基本知识

02 物体重量的估算法

03 吊点的选择及绑扎

04 吊索吊具

05 起重吊装指挥信号

06 常见的安全隐患

第一章

起重机械的基本知识

、起重机械的分类

单动作的

卷扬机：手动卷扬机、电动卷扬机、机动卷扬机升降机：施工电梯、快速提

升机

起重机：千斤顶、链条葫芦

手动起重机

复杂动作的

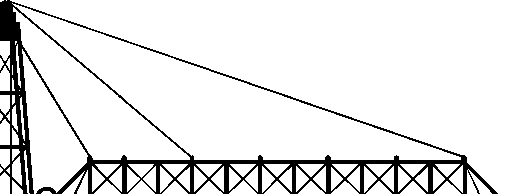

桥式类起重机：桥式起重机、门式起重机、缆绳起重机、装卸桥

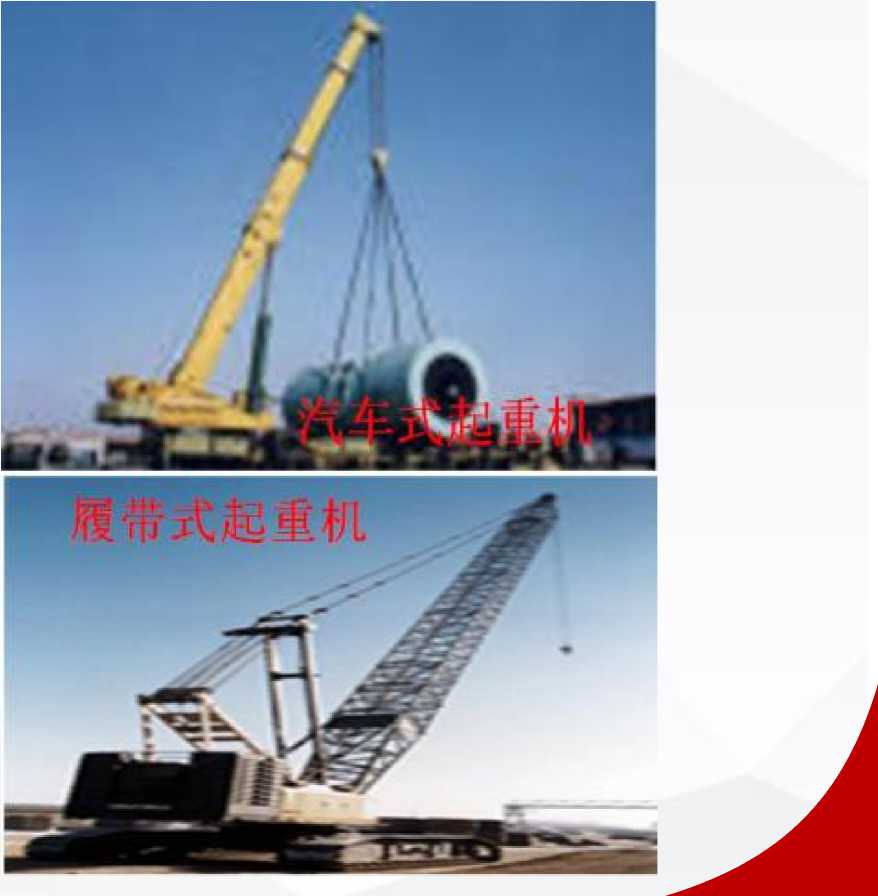

旋转类型起重机：履带式起重机、轮胎式起重机、汽车式起重机、塔式起重机、浮船式起重机、桅杆是起重机轨道式起重机

第一章

起重机械的基本知识

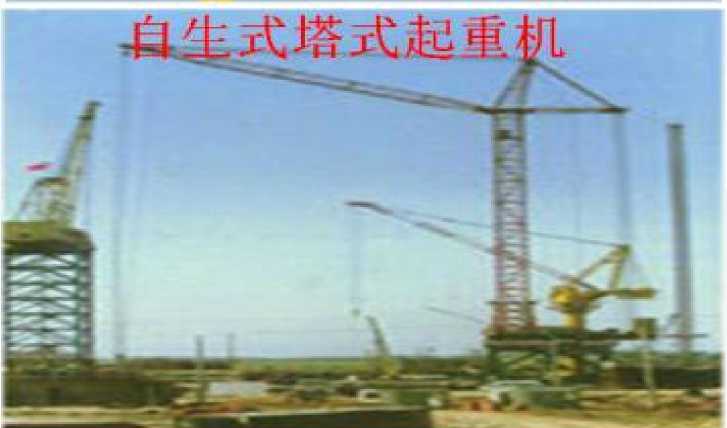

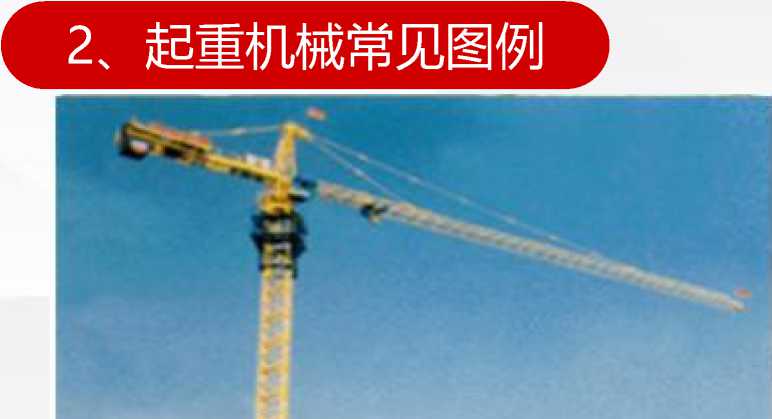

塔式起重机

第一章

起重机械的基本知识

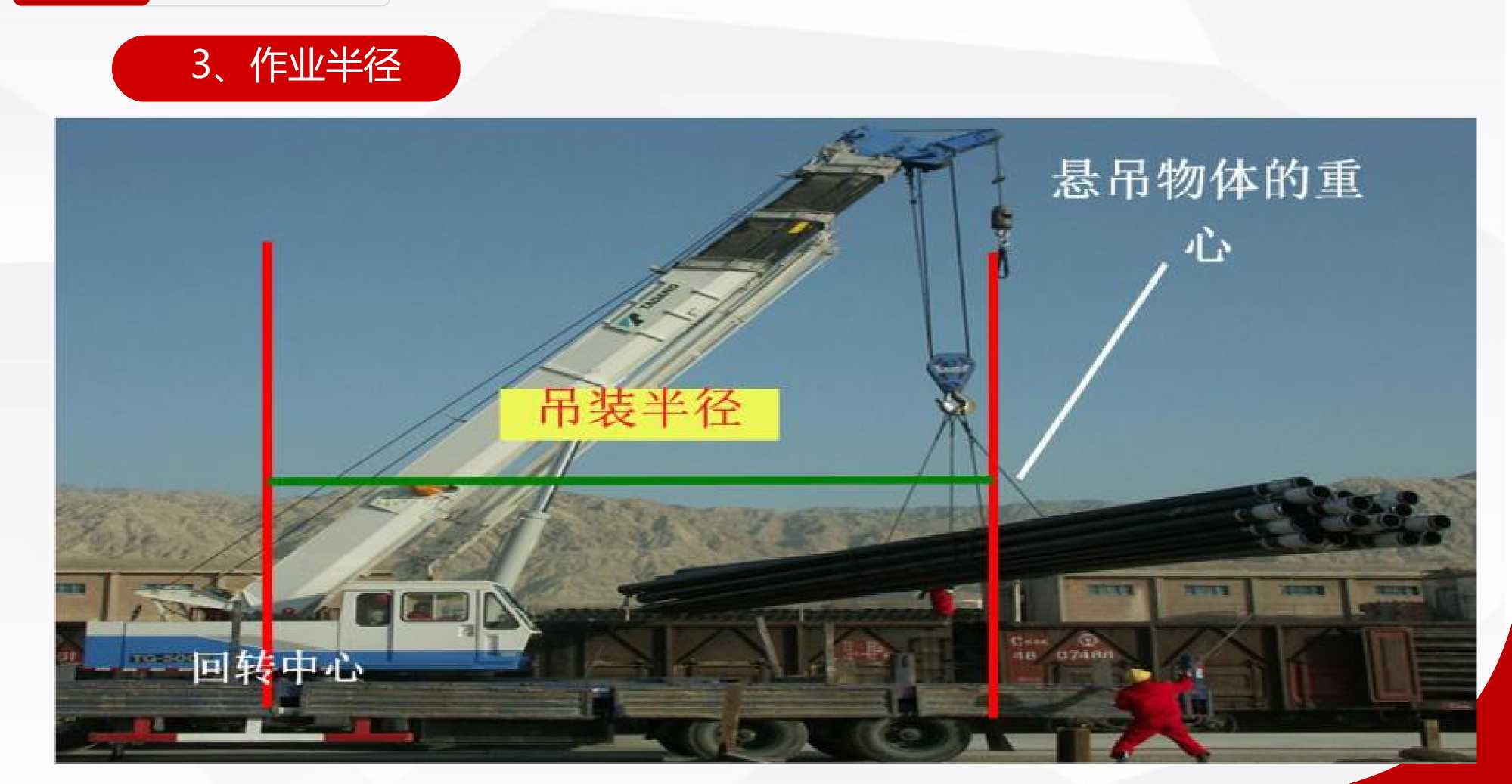

第一章

起重机械的基本知识

4、其中涉及的标准负载能力

由制造商标明的最大吊升能力，与凋敝的长度及半径有关。

如：标定的为50T的吊车，是指作业半径在3米以内时的起重能力

5、额定起重量

在各种臂杆长度和工作半径的条件下，_图以额定起重量表中规定的吊重区和支腿伸出状态能允许起吊的最大载荷值。直_过接_复替_制换_您图_的片_文。_本您_后的_，容_在打_此在_框或_中者_选通_择

如：标定为50T的吊车，在臂全伸，作业半径为20米时的起重能力仅为3.2T

第二章

[1、钢板质量的估算

在估算钢板质量时，只须记住每平方米钢板1mm厚时的质量为7.8kg，就可方便地进行计算，其具体估算步骤如下：

1、先估算钢板的面积。

2、在将估算出钢板的面积乘以7.8kg，得到该钢板每毫米的质量。

3、然后在乘以该钢板的厚度，得到该钢板的质量

Q-7e8×*βS⅞R (mⁱ) 粘贴，并选择只保。K (

Illll

第二章

[2、钢管质量的估算

1、先求每米长的钢管质量：

公式：P=2.46X钢管壁厚X(钢管外径-钢管壁厚)，p--每米长钢

管的质量，单位千克KG

2、再求钢管全长的质量

Q≡t∙¼×⅝^l (cm) X内过_粘复_贴制_，您_并的_选文_择本_只后_保，_。在此框中选择

第二章

物体质量的估算

3、圆钢质量的估算

1、每米长圆钢质量估算公式：P=0.6123dd

式中：P代表每米长圆钢质量

d代表圆钢直径

2、用每米长圆钢质量乘以圆钢长度，得出圆钢的总质量

O∙0∙6INX■役的■过_粘复_贴制_，您_并的_选文_择本_只后_保，_。在此框中选择UK («)

第二章

物体质量的估算

4、等边角钢质量的估算

1、每米长等边角钢质量的估算公式：

P=1.5X角钢边长X角钢厚度

P代表每米长等边角钢的质量

添加标题内容

O∙L5X角钢边长(^cm) X右键点击图片选择设置图片格式可

第三章

1、物体吊点选择原则

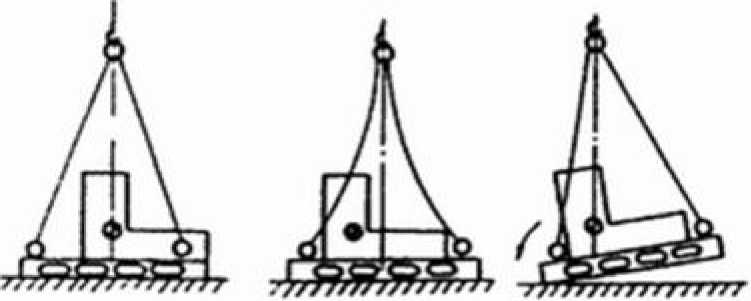

1、物体的稳定

起重吊运司索作业中喵呜体的稳定应从两方面考虑，一是物体吊运过程中，应有可靠的稳定性；二十物体放置时应保证有可靠的稳定性。

吊运物体时，为防止提升、运输中发生翻转、摆动、倾斜，应使吊点与被吊物体中心在一条铅垂线上

吊钩的吊点应LJ吊吊物重心吊I司一条错垂线上

第三章

1、物体吊点选择原则

放置物体时存在支撑面的平衡稳定问题，物体中心高，支撑面小，其稳定性差；而平放的物体重心低，支撑面大，稳定性好，因此在司索吊运过程中，应观察了解物体的形状和重心位置，提高物体防治的稳定性。

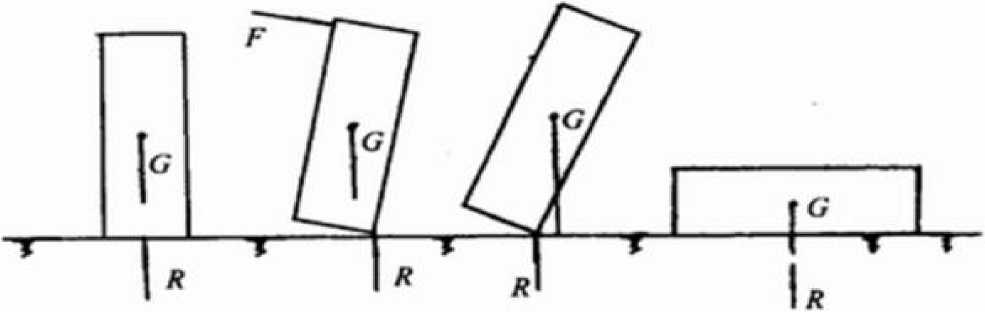

长方体四种位置

第三章

吊点的选择及绑扎

、物体吊点的选择

A试吊法选择吊点

在一般吊装工作中，多数起重作业并不需要计算法来准确计算物体重心位置，而是估计物体重心位置，采用低位试吊的方法来逐步找到重心，确定吊点的绑扎位置。

A有起吊耳环的物件

对有起吊耳环的物件，其耳环的位置和强度是经过精确计算确定的，因此在吊装过程中，应使用耳环作为吊点，在吊装前应检查耳环是否完好，必要时可加保护性辅直接替换图片。您的容打在或者通

助吊索过复制您的文本后，在此框中选择

第三章

、物体吊点的选择

A长形物体吊点的选择

对于长形物体，若采用竖吊，则吊点应在中心之上。用一个吊点时，吊点位置应在距离起吊位置0.3L处。起吊时，吊钩应向长形物体下支撑点方向移动，以保持吊点垂直，避免形成拖拽，产生碰撞，如果有两个吊点时，吊点距物体两端的距离为_片0.2L处，采用三个吊点时，其中两端的吊^片文^。

粘贴，并选择点距离两端的距离为0.13L，而中间吊点的位置应在物体重心。

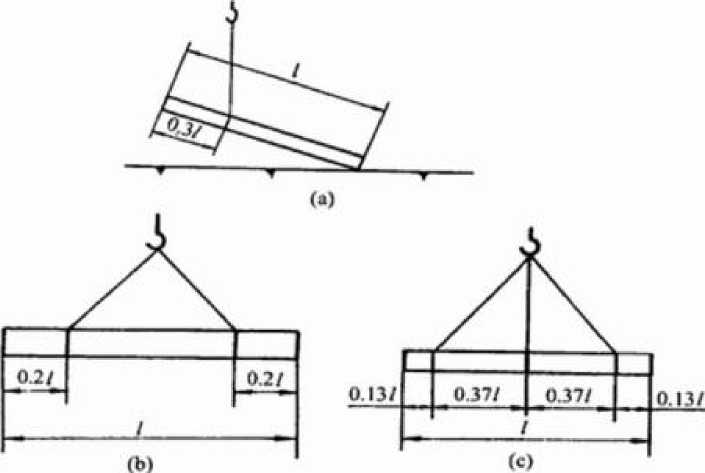

（a）-个吊点起吊位置（b）两个吊点起吊位置（C）三个吊点起吊位置

第三章

吊点的选择及绑扎

、物体吊点的选择

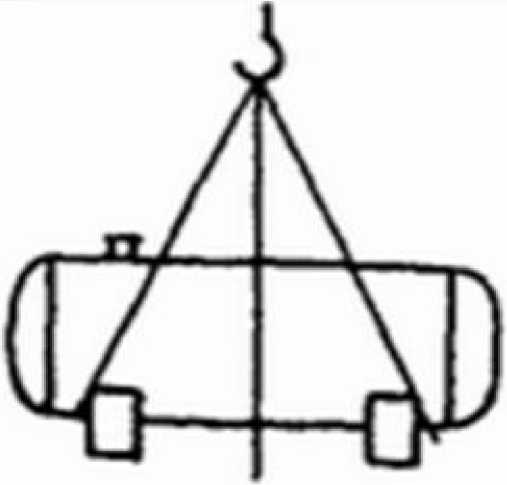

A方形物体吊点选择

吊装方形物体一般选择四个吊点，四个吊点位

置应选择在四边对称的位置上。

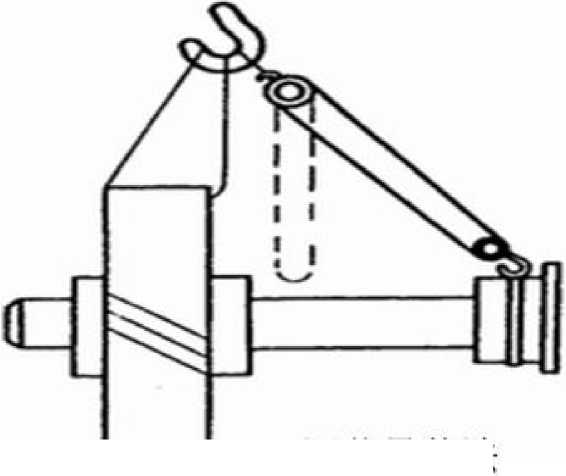

A机械设备安装平衡辅助吊点

在机械设备安装精度要求较高时，为了保证安全顺利地装配，可采用辅助吊点配合简易吊具调节机件所需位置的吊装法，通常多采用环链手拉直接替换图片。您的容打葫芦来调节机体的位置。 ^{过复制您的文本后，在此}

调在吊装法

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦常用的绳索打结法

序号	绳结名称		用途及特点___
1	直结（又称平结、交叉结、果子扣）	"^j^^∙	用于白棕绳两端的连接，连接牢固，中间放一短木棒易解____________
2	活结		用于白棕绳需要迅速解开时
3	组合法（R称单帆素结，三角扣及单绕式双插法）	添加标题内容	用于日棕绳或钢丝绳的连接.比直结易结、易解
4	千重泪一U時（又称双帆结、多绕式双插结）	右键点击图片选择设置图片格式可过_粘^接复_贴^替制_，^换您_并^图的_选^片文_择^。本_只后_保^的，_。^容在^打此^在框^或中^者选^通择	用于白标绳就钢丝绳两端有拉力时的连接及钢丝绳端与套环相连接。绳结宅靠
5	套连环结 I		将钢丝绳（或白棕绳）与吊环连接在一起时用____

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦常用的绳索打结法

G	〉每员结（X价舌乏食结、肤;毎结、酒子扣）	dð			用千日候纟修纯头的固定，军苗才干件豆⅛⅛¾扌立物（牛。纟星結军 *, MW .J立黑后不出能结
7	双套结（叉孙 t⅛^⅛>			I	甩运同上，也E做用宙用。苗苗亜宇国亘Τ,, RM通j丑_S連，解开方便
8	梯开片结（工件 /1字扌口、学者：?系扌口、不扣）	<^t> <X> c⅛			在人字及.三：⅛±fδ M干挂:插扌立 ⅛⅜, E在名呈中E登扌丁结，也亘F 扌台不重才勿。纟是固吕扩大矛口纤5 小。纟咽纟吉年重又辱⅜⅜____
9	拴住結（福tiɪ 结）	添加标题内容			（I）用于名苑凤纟量国走立用纟是结（2）用于5皆诊纟Λ⅛结，E以考笑›中亘慢怪放退，自活头可_通
IO	双悌开3結（X 怀■初结）	直_过粘接_复贴替_制，换_您并图_的选片_文择。_本只您_后保的_，。容_在打_此在_框或_中者_选			择缆网绒等,套毫苔罂旦不方松耽
11	至春ɪ近京十字田				用于W用迄碗g百弓而3爲期固塞绳责用_________
11	至春ɪ近京十字田		专		用于W用迄碗g百弓而3爲期固塞绳责用_________
12	双宜苛（R雑双十字名吉、5?才结）				用于宝网丝纟R的两6* ,也E用于纟呈6用固定：

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦常用的绳索打结法

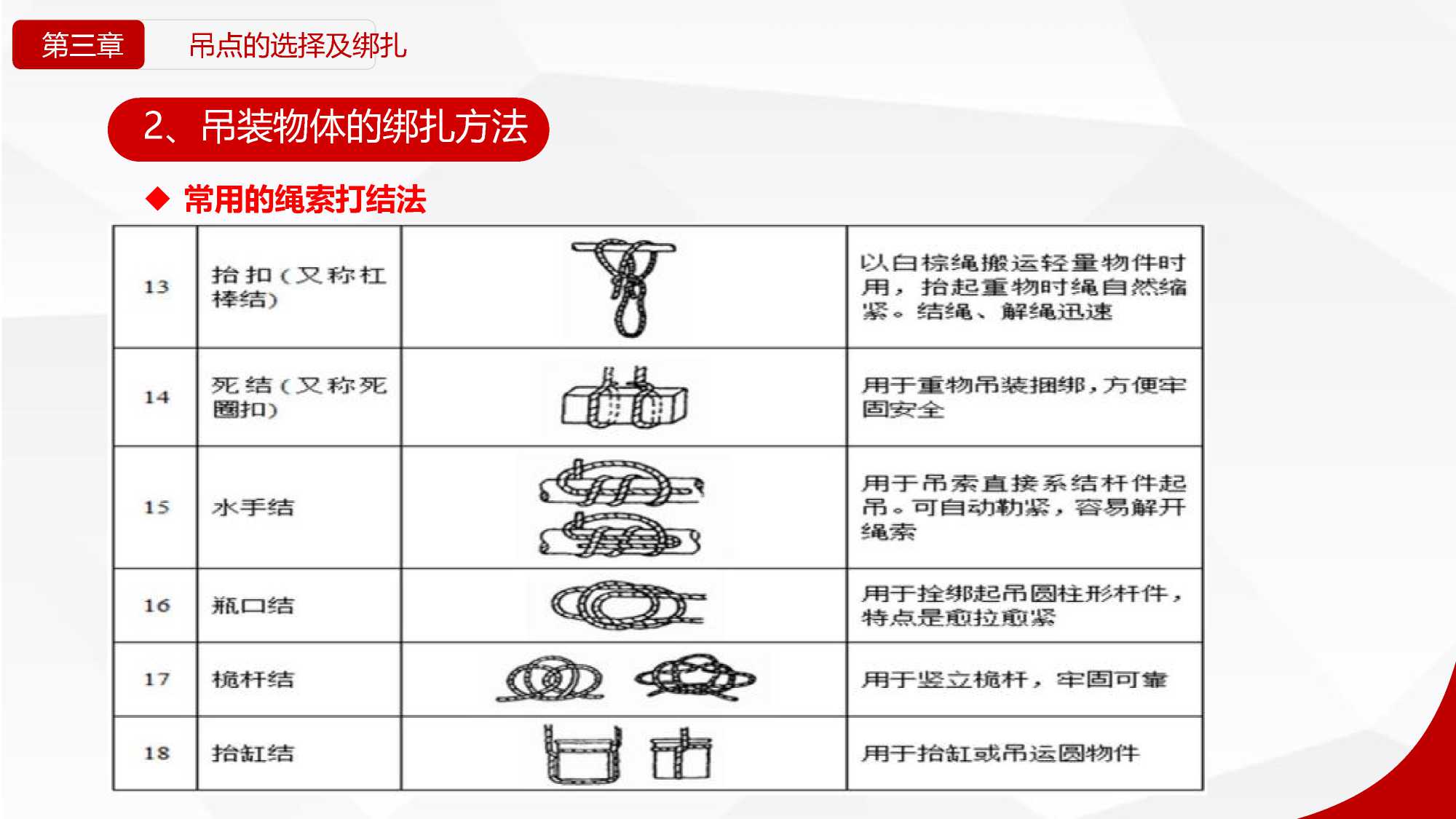

13	抬扌口（又称杠锋结）		戸	以日保绳储运轻量物件时用，拾起重物日寸绳自然缩发。结绳、解绳迅速
14	死结（又称死			用于重物吊装捆封B,方便宅
	圈扣）			国安全
				用于吊素直接系结杆件起
15	水手结	^添	加标题内容	吊。可自动初紧，容易解开
			fe_____	绳素
16	瓶口结	直_过粘接_复贴替_制，换_您并图_的选片_文择。_本只您_后保的_，。容_在打_此在_框或_中者_选		^{通择}
17	孤杆结			用于醛立椀杆，军固可靠
18	拾缸结		⅛__	用于拾缸或吊运回物件

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦常用的绳索打结法

13	抬扌口（又称杠锋结）		戸	以日保绳储运轻量物件时用，拾起重物日寸绳自然缩发。结绳、解绳迅速
14	死结（又称死			用于重物吊装捆封B,方便宅
	圈扣）			国安全
				用于吊素直接系结杆件起
15	水手结	^添	加标题内容	吊。可自动初紧，容易解开
			fe_____	绳素
16	瓶口结	直_过粘接_复贴替_制，换_您并图_的选片_文择。_本只您_后保的_，。容_在打_此在_框或_中者_选		^{通择}
17	孤杆结			用于醛立椀杆，军固可靠
18	拾缸结		⅛__	用于拾缸或吊运回物件

第三章

2、吊装物体的绑扎方法

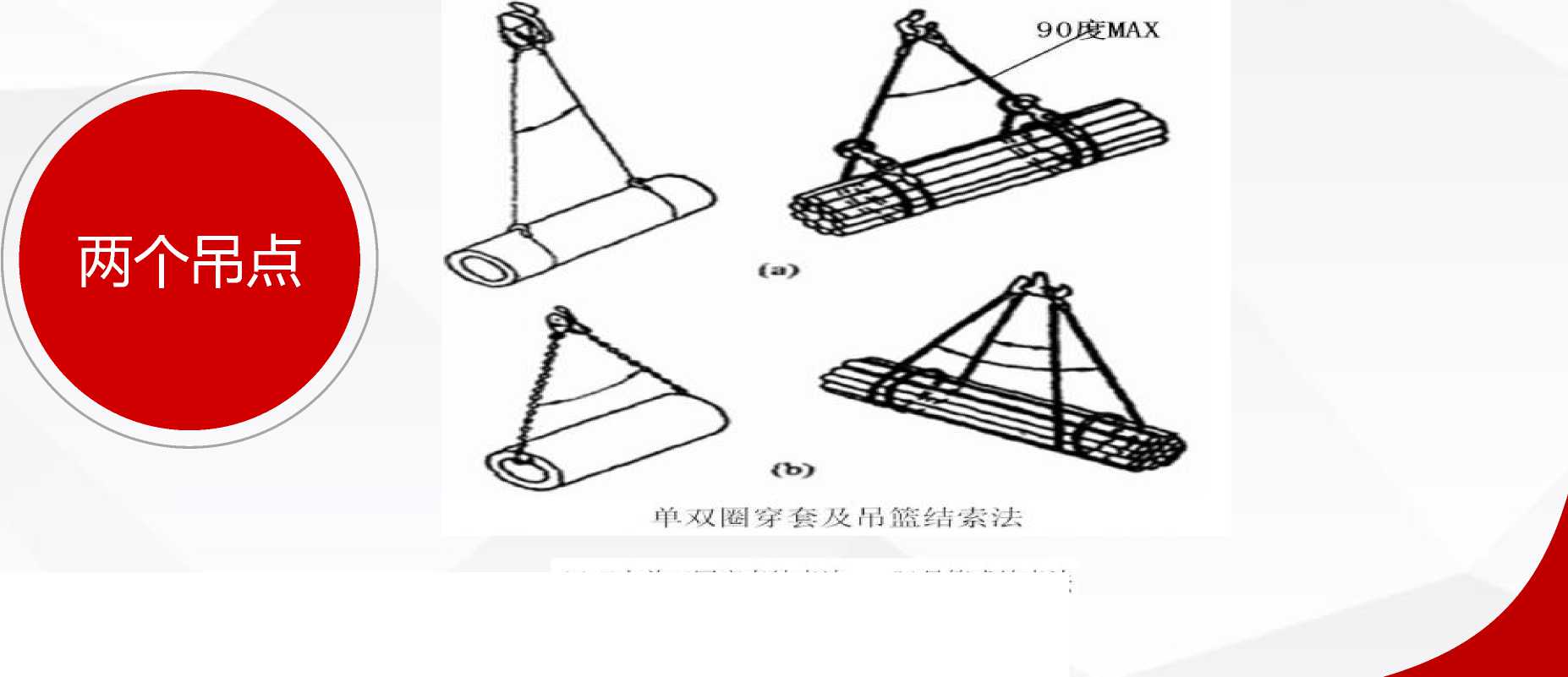

♦柱形物体的绑扎法

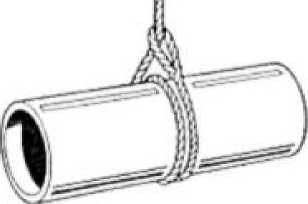

1、平行吊装绑扎法

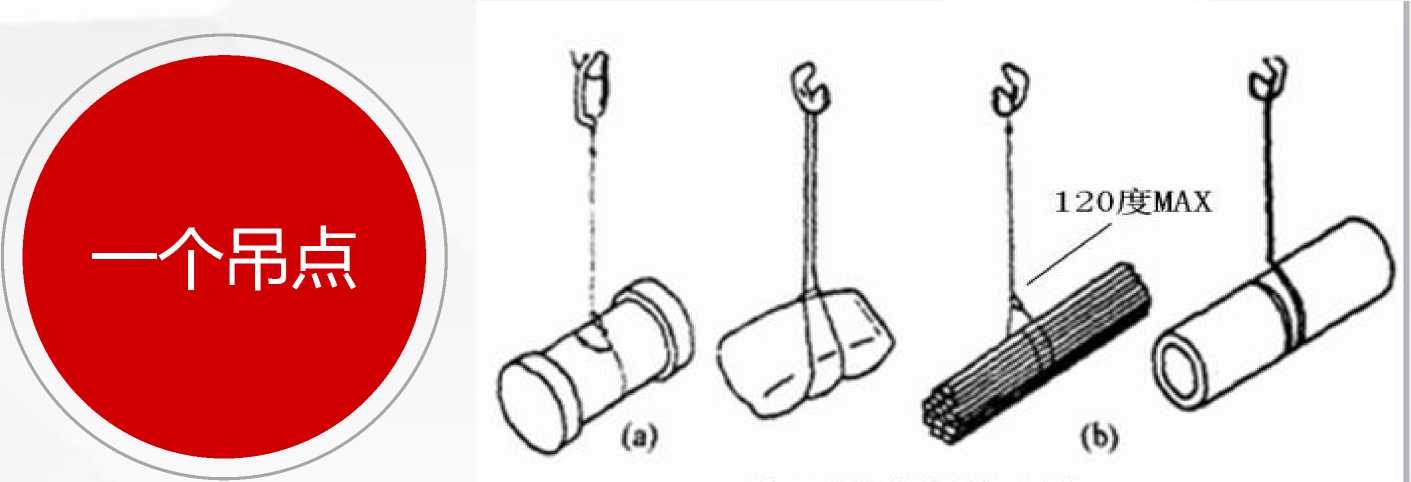

单双圈穿套结索法 (a)单圈(b)双圈

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦柱形物体的绑扎法

(a)双支E双圈穿套结索法 (b)吊篮式结索法

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

♦柱形物体的绑扎法

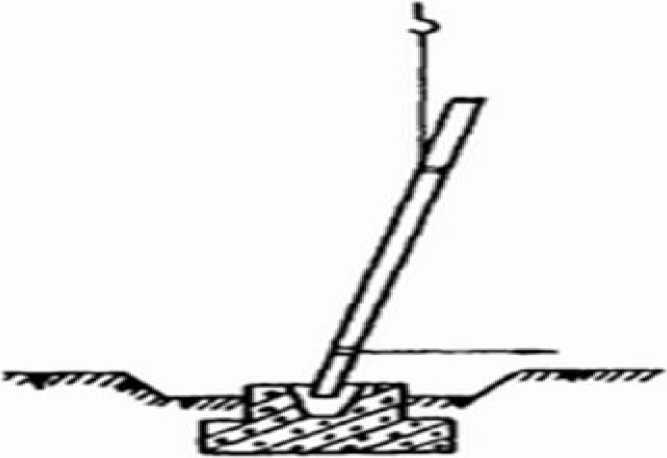

2、垂直斜形吊装绑扎法

垂直斜形吊装绑扎法多用于物件外形尺寸较长、对物件安装有特殊要求的场合，其绑扎点多为一点绑法

=⅛Ff吊装綁JL

第三章

2、吊装物体的绑扎方法

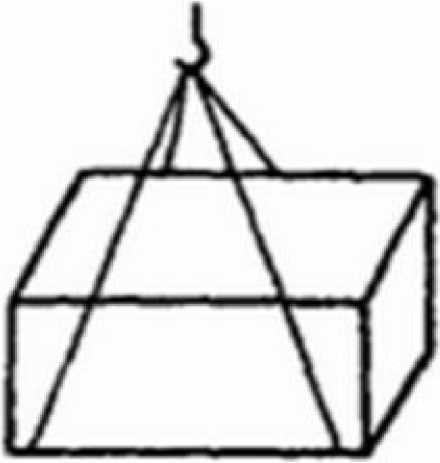

♦长方形物体的绑扎法

咏挂；去

第三章

2、吊装物体的绑扎方法

♦绑扎安全要求

/用于绑扎的钢丝绳吊索不得用插接、打结或绳卡固定连接的方法缩短加长。绑扎时锐角处应加防护衬垫，以防钢丝绳损坏。

/采用穿套结索法，应选用足够长的吊索，以确保挡套处角度不超过 120度且在挡套处不得向下事假损坏吊索的压紧力

/吊索绕过吊重的曲率半径应不小于该绳经的2倍

∕绑扎吊运大型或薄壁物件时，应采取加固措施容

/注意风载荷对物体引起的受力变化

/绑扎用钢丝绳卸扣要选用适当，尤其是钢丝绳的安全系数一定达到十倍以上

第三章

吊点的选择及绑扎

2、吊装物体的绑扎方法

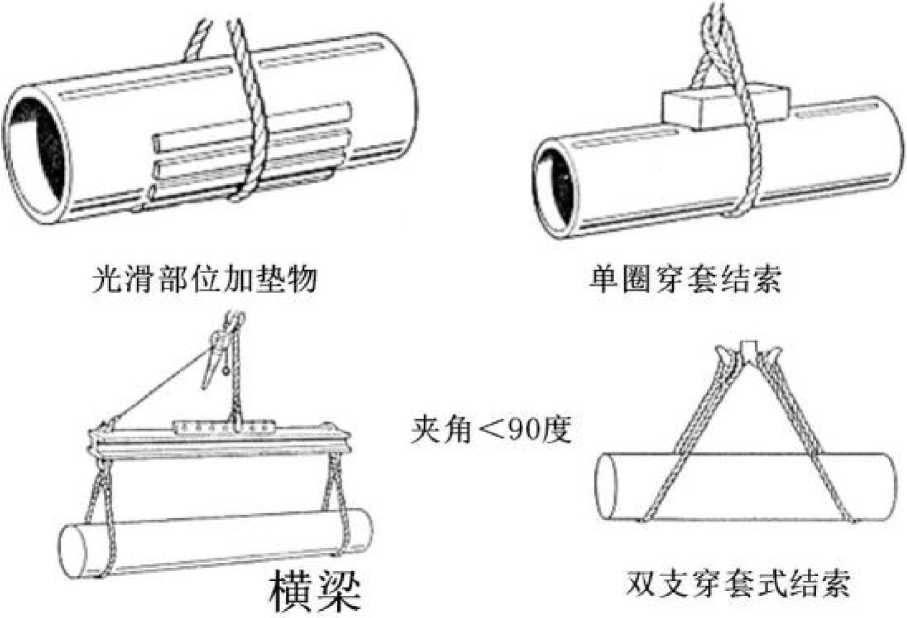

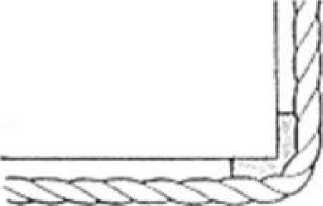

尖棱利角部位加垫物

双圈穿套结索

第四章

吊索吊具

、常用的起重工具设备

白棕绳及尼龙绳

2 钢丝绳

3 短环链

4 滑车及滑车组

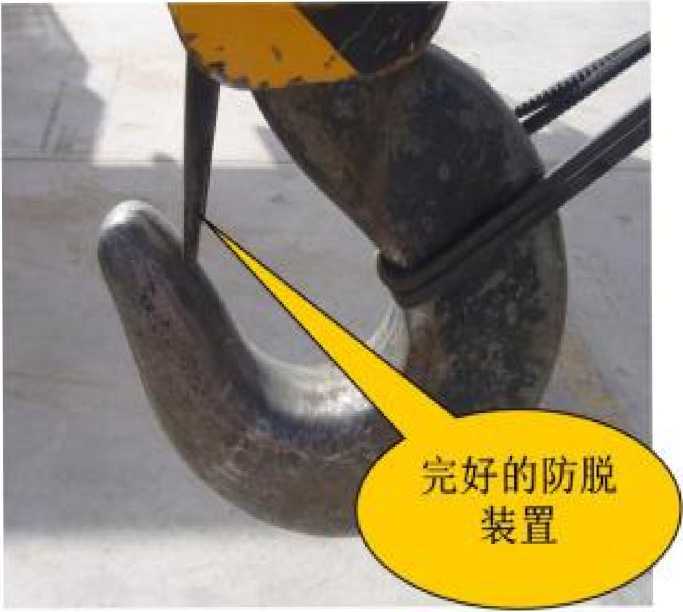

5 吊钩吊环

6 卸扣

7 其他索具工具设备

第四章

吊索吊具

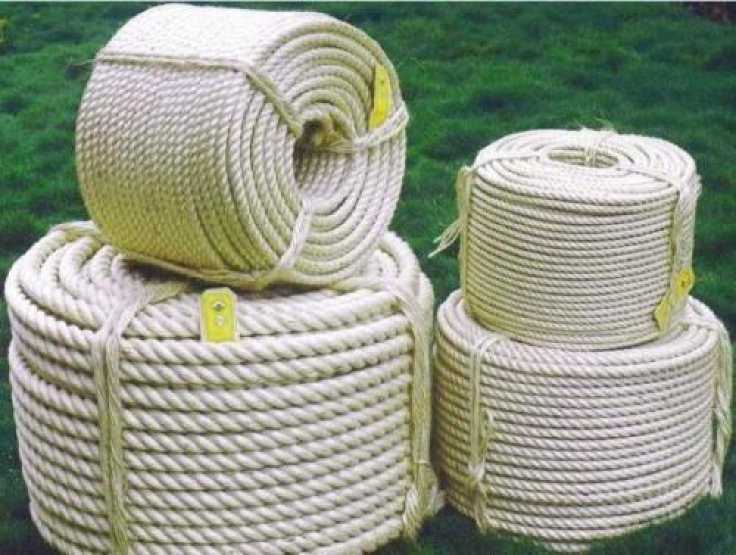

白棕绳及尼龙绳

白棕绳以剑麻为原料，具有滤水、耐磨和富有弹性的特点，可承受一定的冲击荷载。由聚酰胺、聚酯、聚丙烯为原料制成的绳和带，因具有高强度和吸收冲击力的特性，已广泛的使用于起重作业中。

第四章

吊索吊具

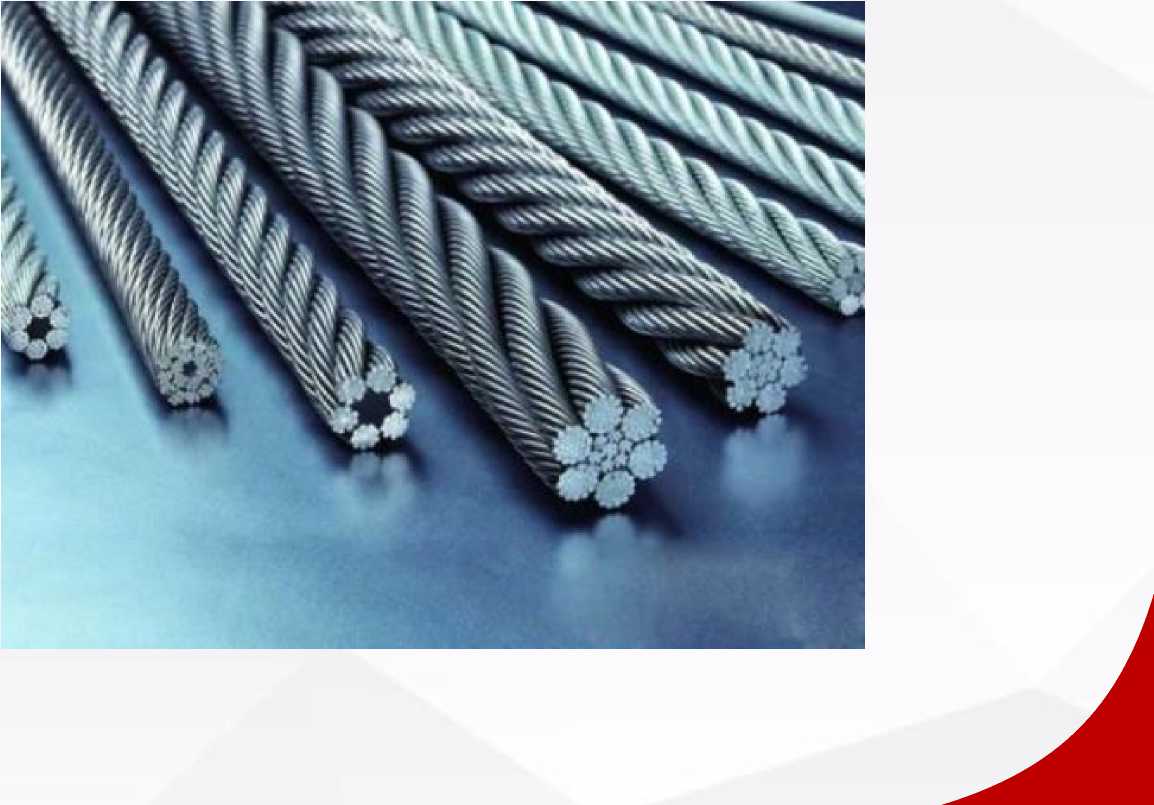

钢丝绳

钢丝绳一般是由数十根高强度碳素钢丝先绕捻成股，再由股围绕特制绳芯绕捻而成。钢丝绳具有强高度高、耐磨损、抗冲击、类似绳索的挠性，是起重作业中使用最广泛的工具之一

第四章

吊索吊具

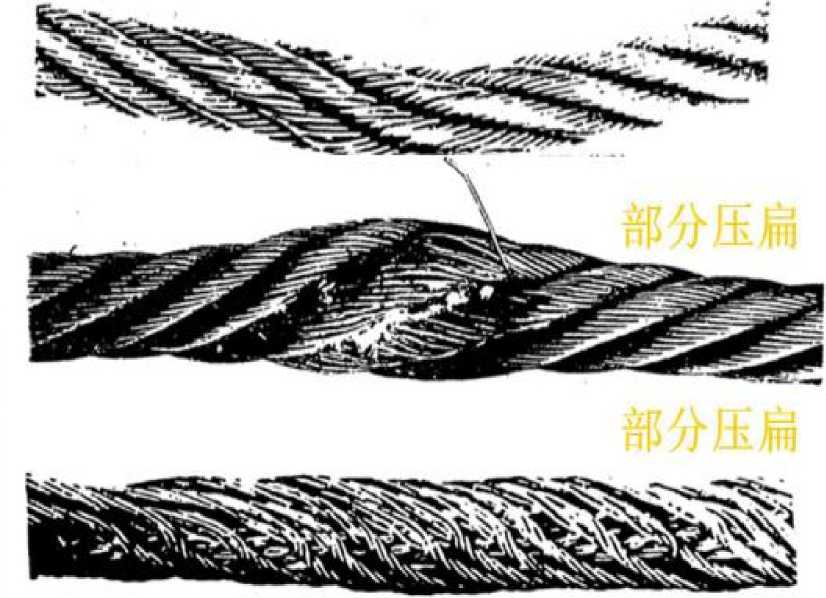

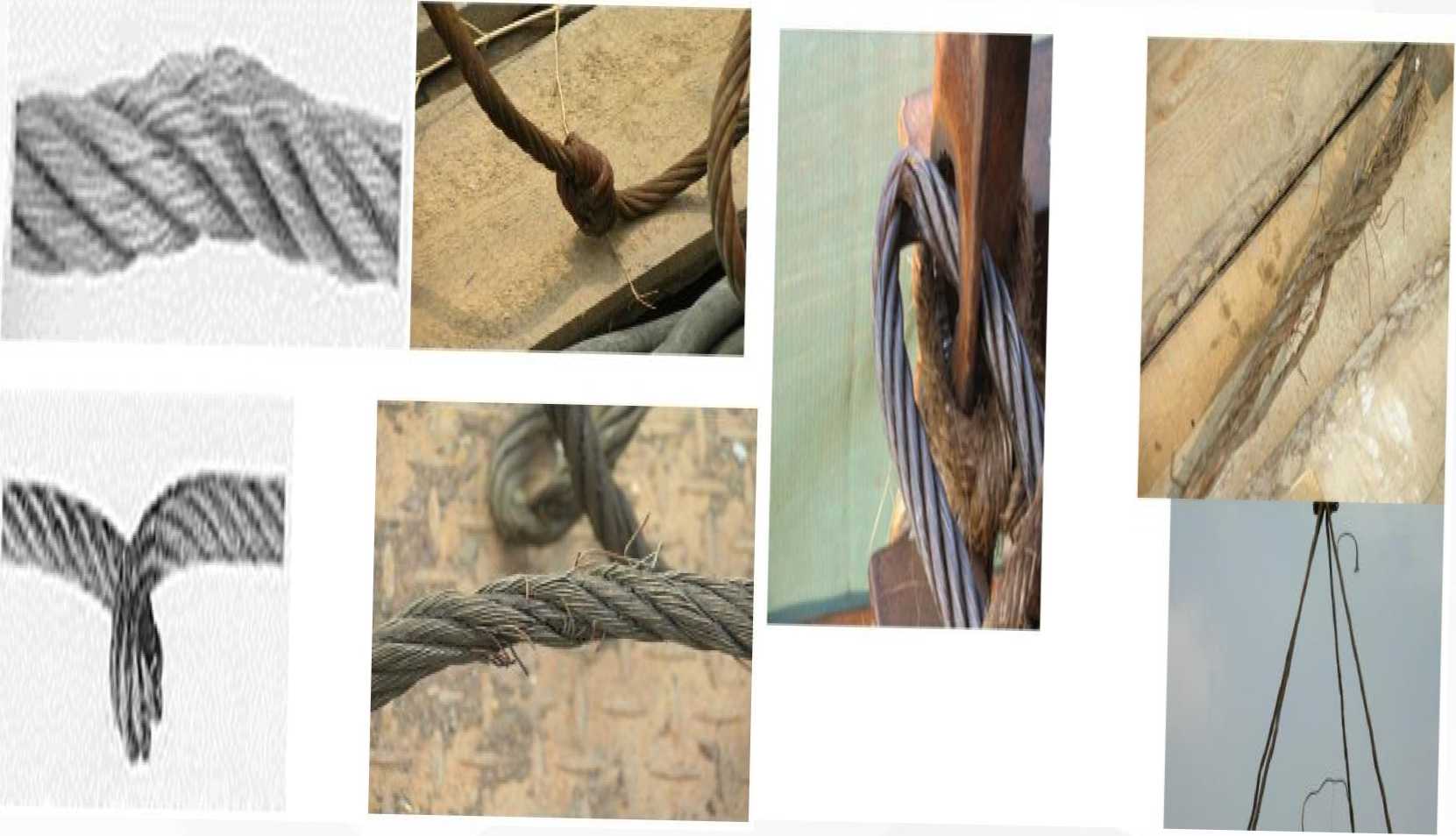

钢丝绳的报废

钢丝绳在安装吋己遭到扭结但仍装让使用,以致产生局部磨损及钢丝松弛——"!M 报废

部分被压扁：是由于局部压裂造成绳股问不舉衡加之断丝而引起的•——理应报废

多股绳的部分被压扁:由于卷筒上卷绕不当而造成。注意外层绳股的捻距增加程度在载荷状态卜应力将处丁不平衡——理应报废

第四章

吊索吊具

钢丝绳的报废

第四章

吊索吊具

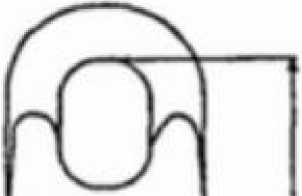

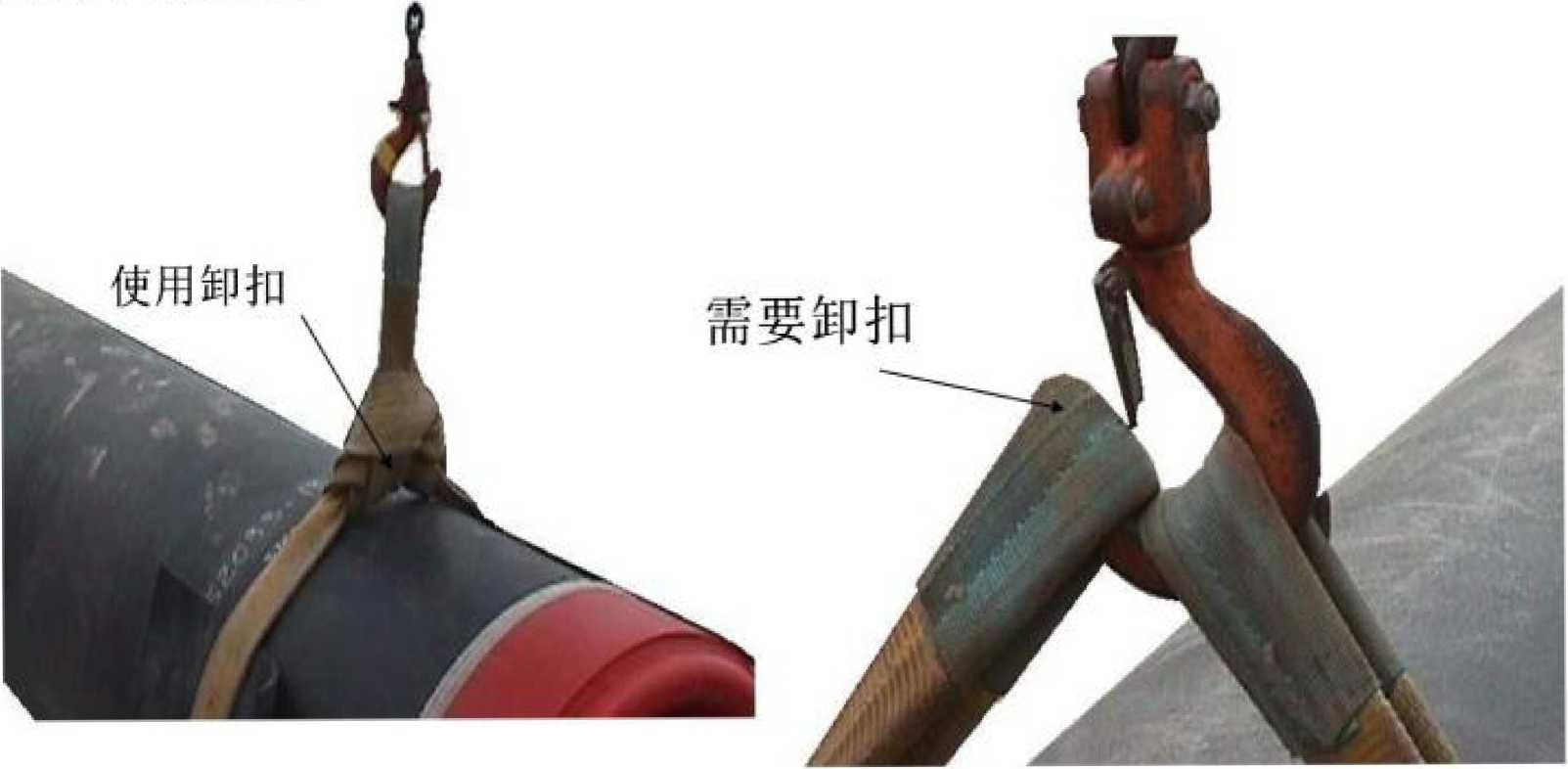

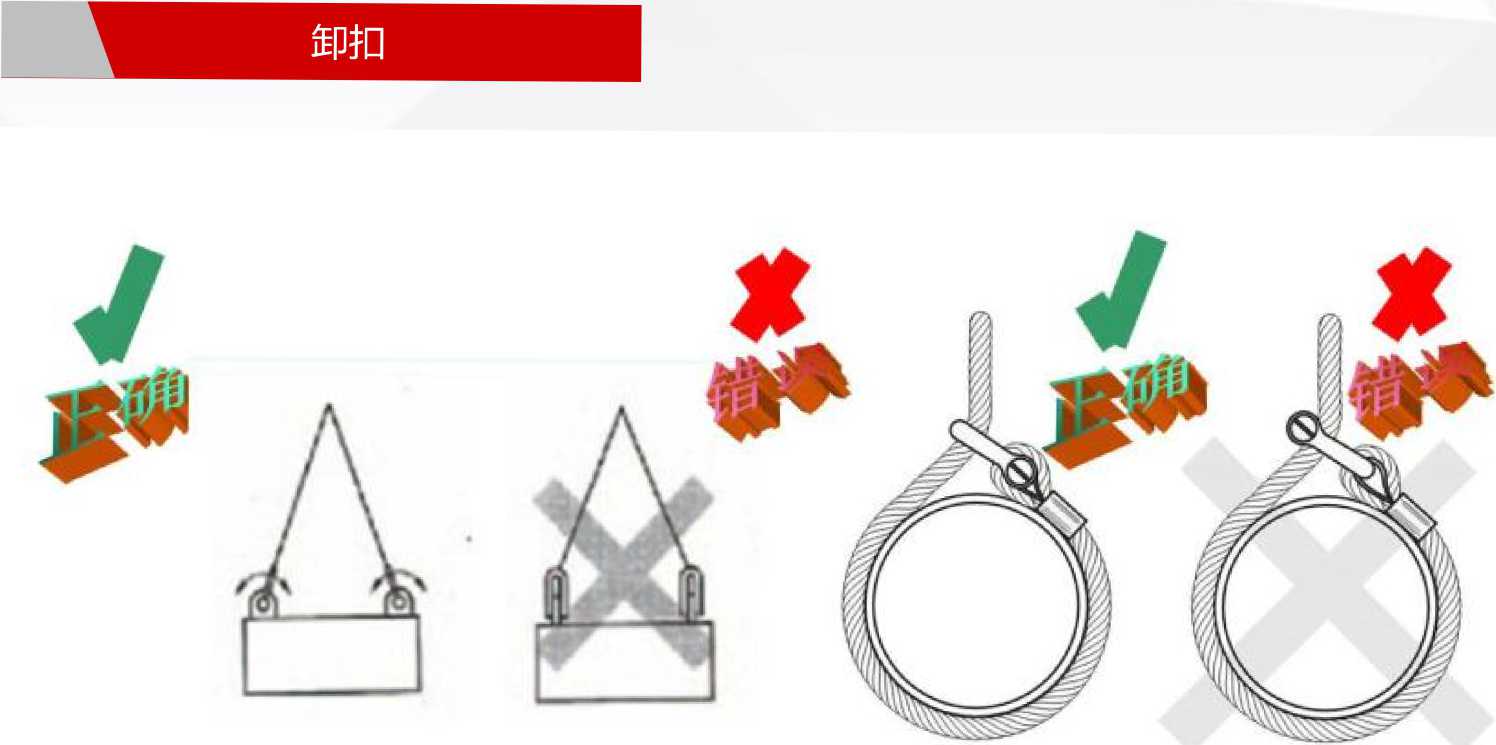

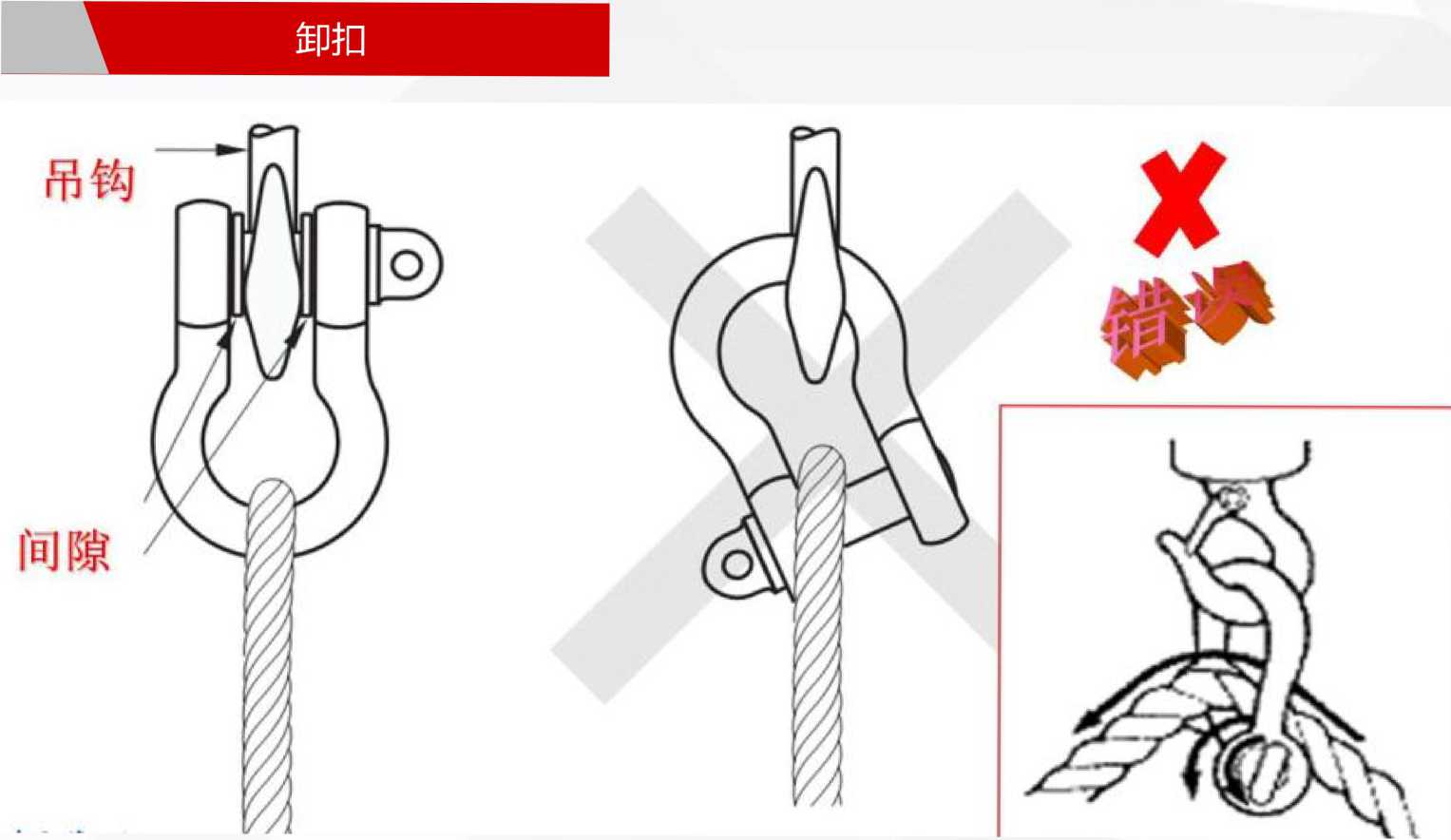

卸扣

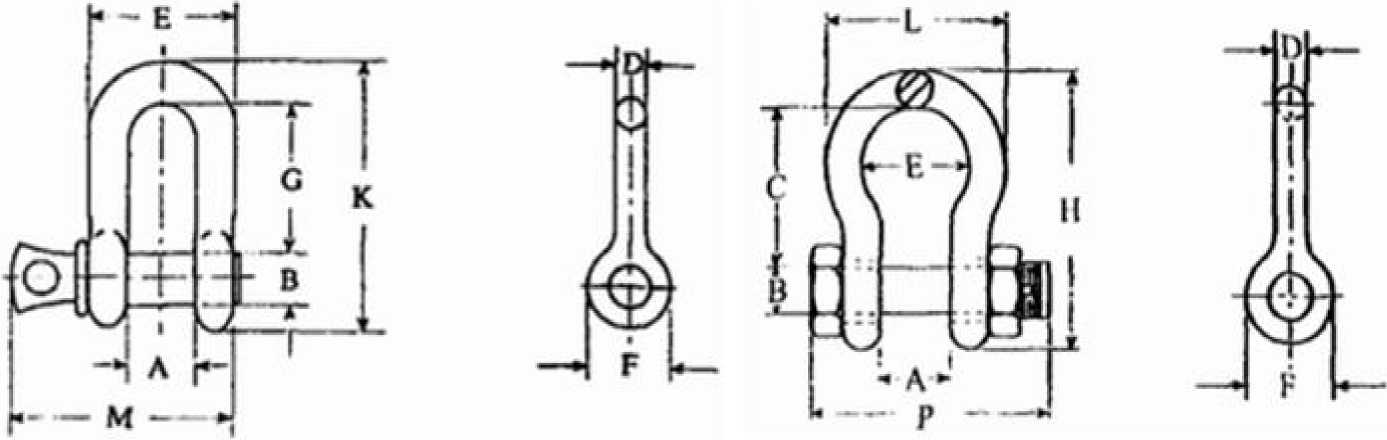

卸扣分D型和弓型两种，可作为端部配件直接吊装品或构成挠性索具连接件

第四章

吊索吊具

第四章

吊索吊具

^SM

⅛M⅛⅛

@吉

第四章

吊索吊具

卸扣的报废标准

01 卸扣扣体扭曲超过10度，应更换部件或报废

锈蚀和磨损超过名义尺寸10%时，应更换部件或报废

03 卸扣扣体和销轴经探伤有裂纹时，应更换部件或报废

04 卸扣扣体和销轴发生明显变形时，应报废

肉眼看出有裂纹和裂痕时，应更换部件或报废

第四章

吊索吊具

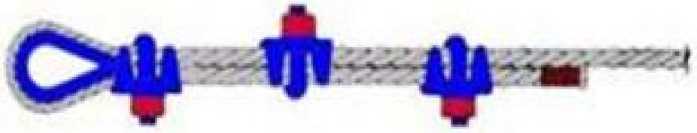

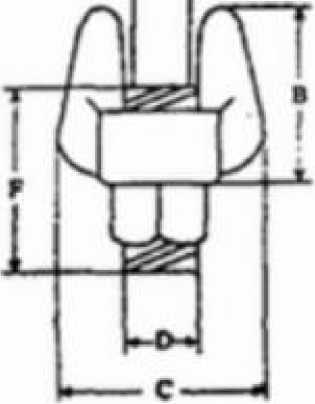

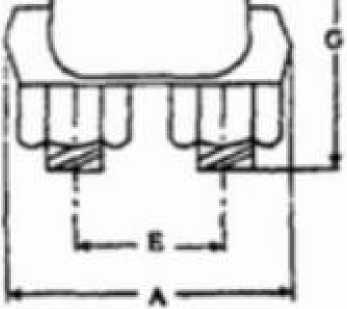

钢丝绳夹

钢丝绳夹是制作索扣的

快捷工具，如操作正确，

强度可为钢

丝绳自身强

度的80%

第四章

吊索吊具

绳夹连接是的要求

钢煌绳直径(τnm) ! Tjl 6 I 19-27 I 28-37 丨 38 〜45

-I I-----I-----I-----

绳卡数量(个)I 3 I 4 I 5 I 6

第四章

吊具吊索

钢丝绳夹决不能当卸扣用

选择与钢丝绳尺寸相匹配的钢丝绳夹，包括配套螺栓

钢丝绳夹只能用来卡两股钢丝绳，不能卡多股钢丝绳，更不允许夹塞螺栓。

b钢丝绳夹受载1-2次后，螺母需更进一

,步拧紧

第四章

吊索吊具

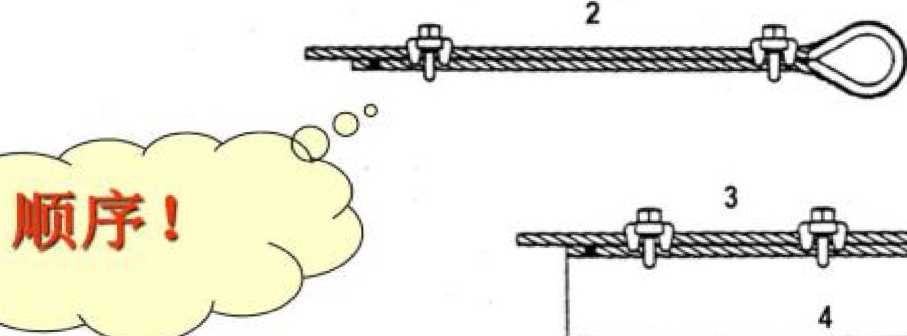

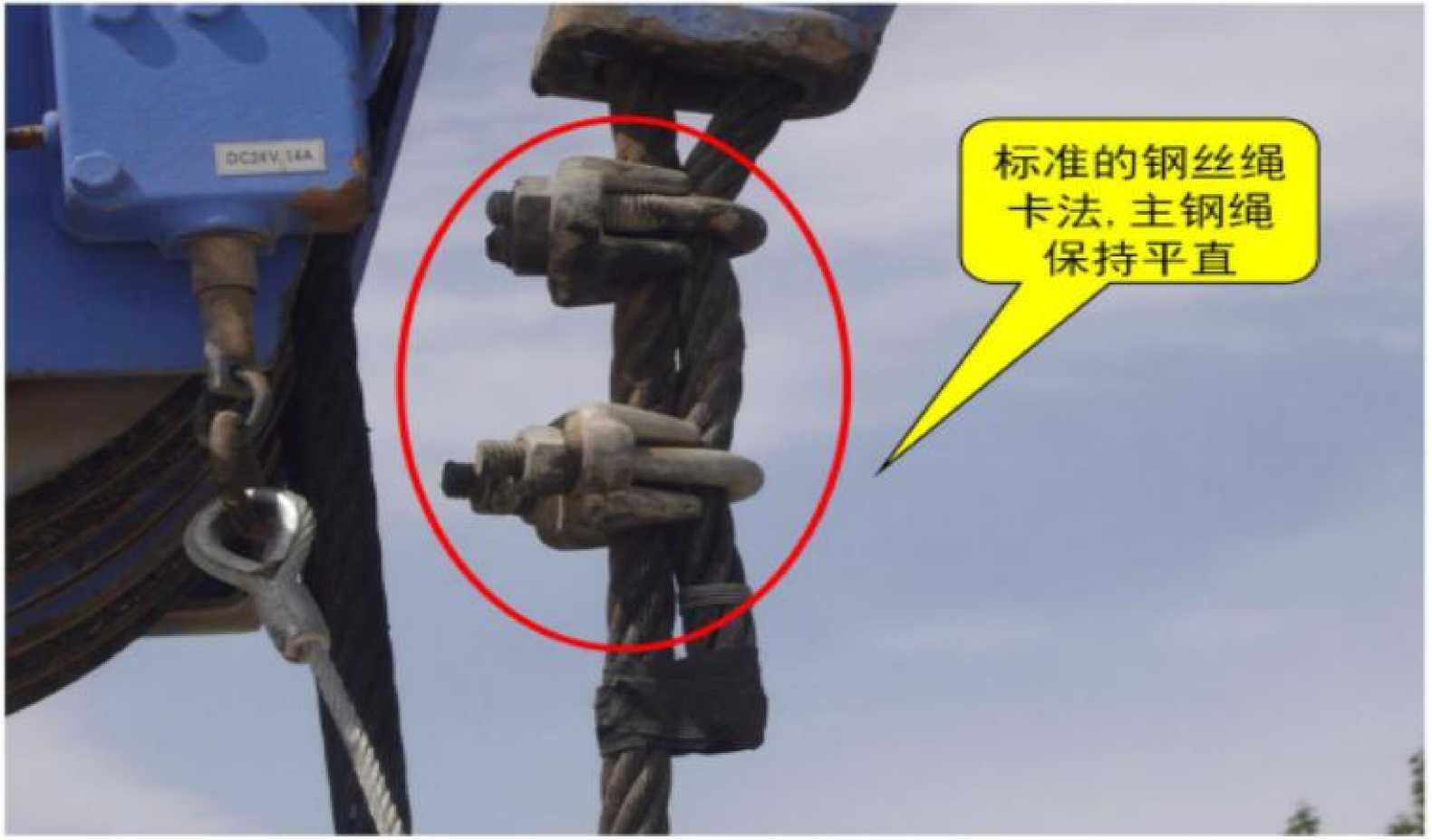

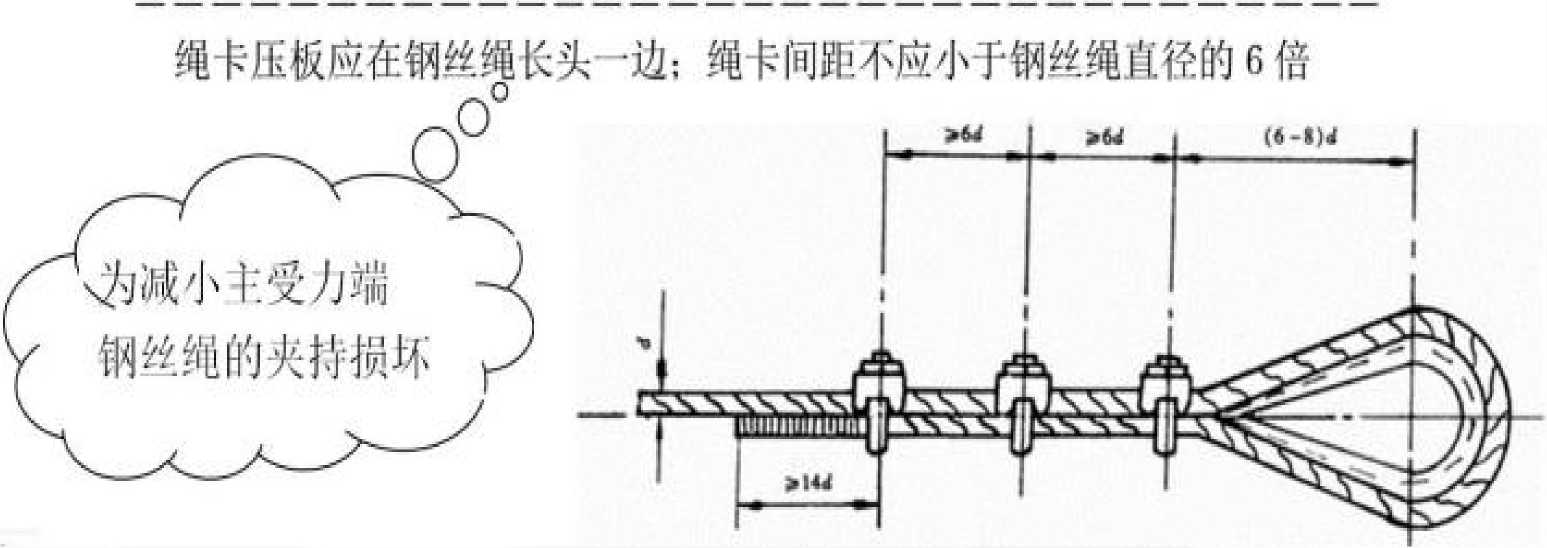

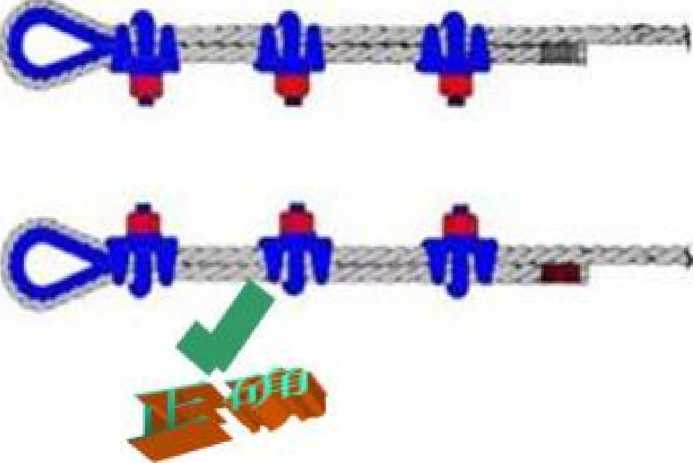

钢丝绳夹顺序

第四章

吊索吊具

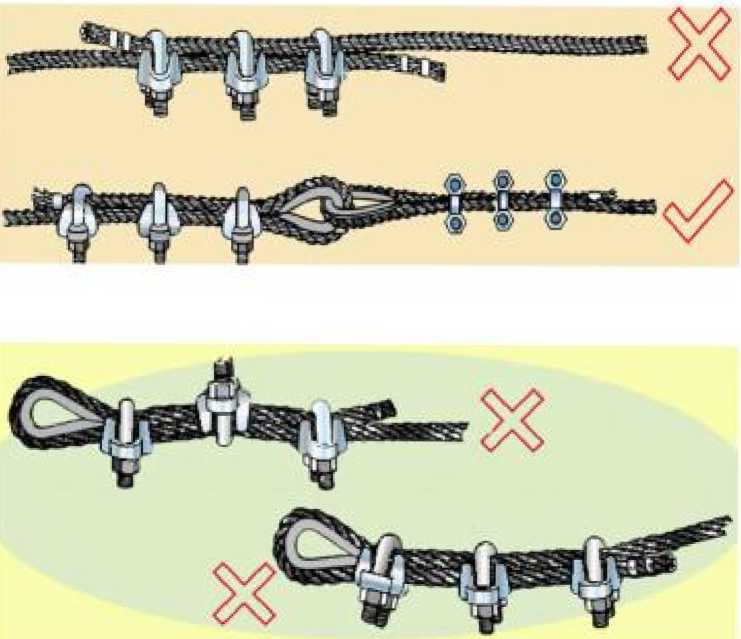

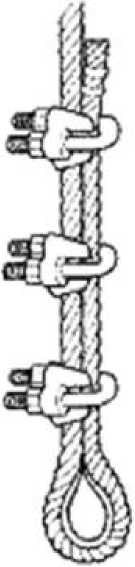

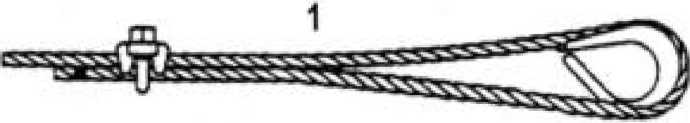

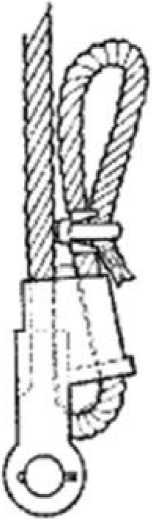

钢丝绳夹图例

第五章

起重吊装指挥信号

通用手势信号

指各种类型的起重机在起重吊运中普遍用的指挥。

专用手势信号

指具体特殊的起升、变幅、回转机构的起重机单独作用的指挥手势。

第五章

起重吊装指挥信号

通用手势信号

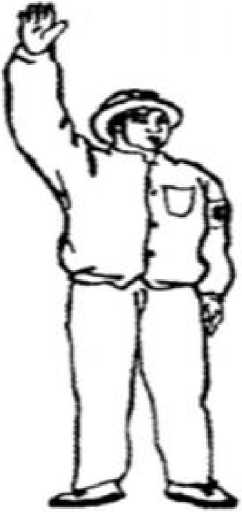

一、预备（注意）

手臂伸直至于头上方五指自然伸手，手心朝向保持不动

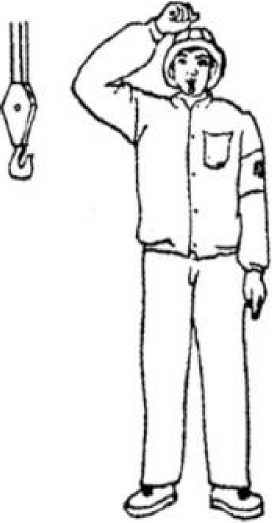

二、要主钩

单手自然提拳，置于头上，轻触头顶

第五章

起重吊装指挥信号

通用手势信号

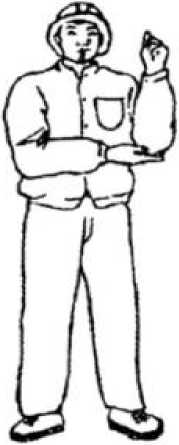

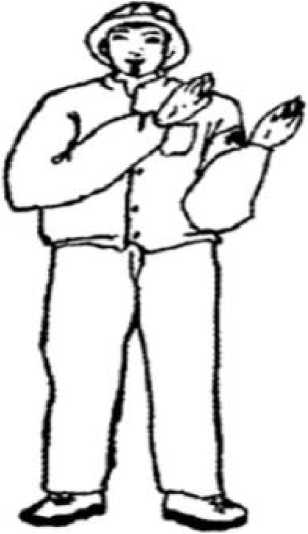

三、要副钩

一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节

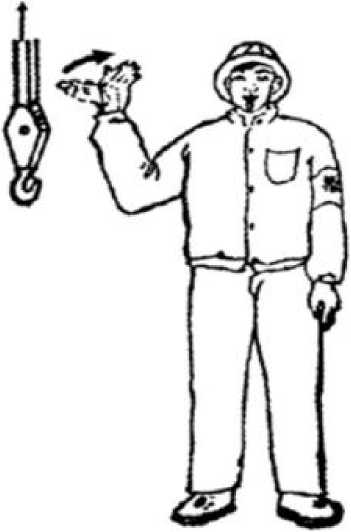

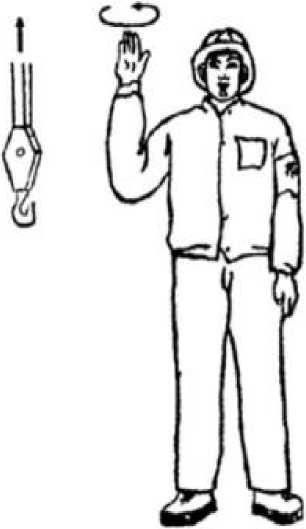

四、吊钩上升

小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动

第五章

起重吊装指挥信号

通用手势信号

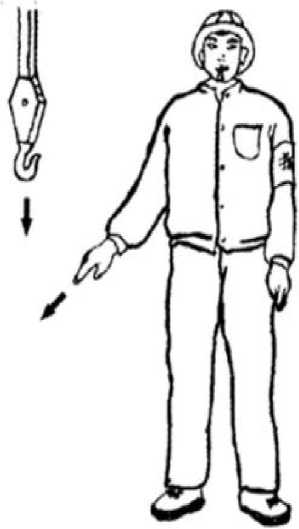

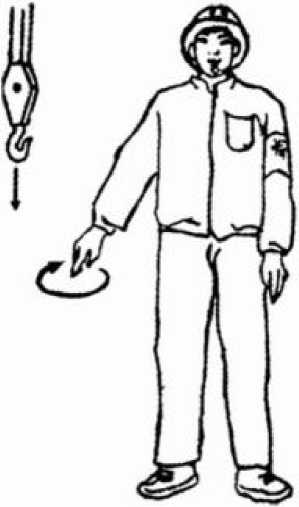

五、吊钩下降

手臂伸向前下方，与身体夹角约为 30度，五指自然伸开，以腕部为轴转动

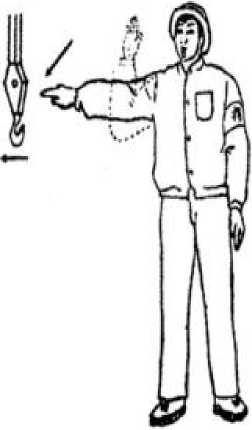

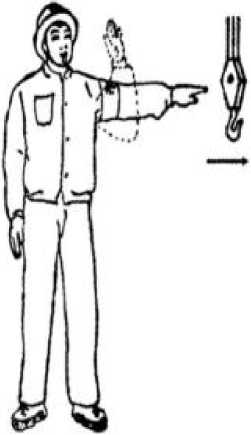

六、吊钩水平移动

小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动与肩相平的位置

第五章

起重吊装指挥信号

通用手势信号

七、吊钩微微上升

小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆手掌。

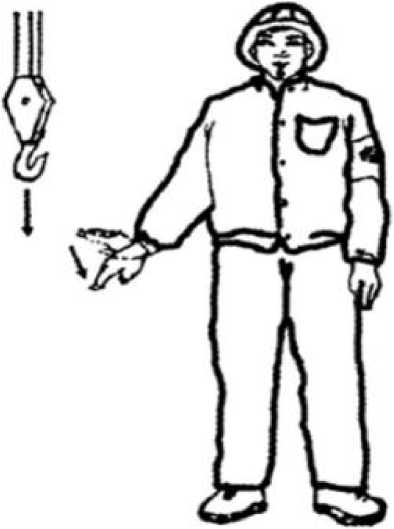

八、吊钩微微下降

手臂伸向侧前下方，与身体夹角 30度，手心朝下，以腕部为轴，重复向下摆动手掌。

第五章

起重吊装指挥信号

通用手势信号

九、吊钩水平微微移动

小臂向侧前上方自然伸出，五指_ 并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动。

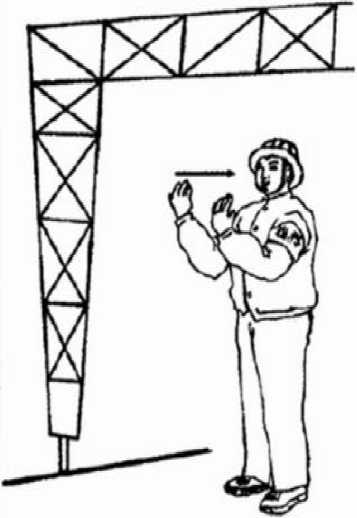

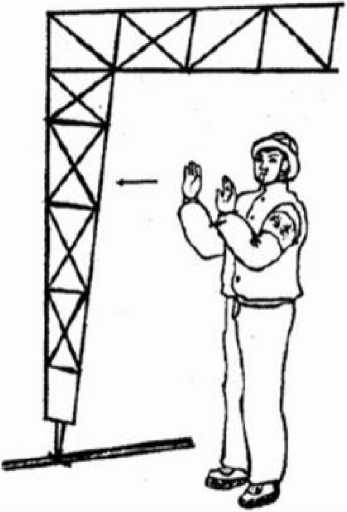

十、微动范围

双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近

第五章

起重吊装指挥信号

通用手势信号

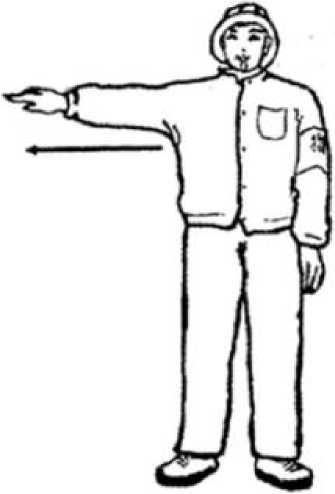

一、指示降落方位

五指伸直，指出负载应降落的位置

十二、停止

小臂水平置于胸前，五指伸直，手心朝下，水平挥向一侧

第五章

起重吊装指挥信号

通用手势信号

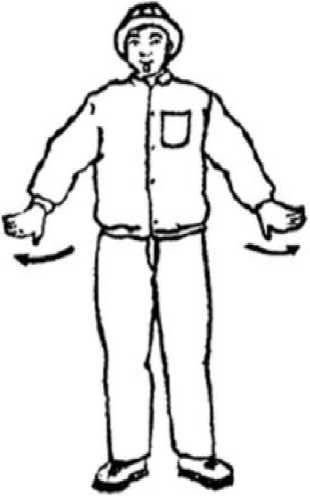

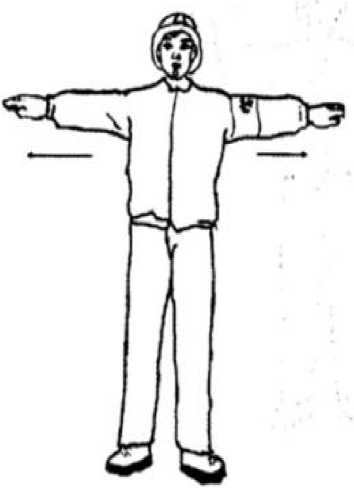

十三、紧急停止

两小臂水平置于前胸，五指伸开，手心朝下，同时水平挥向两侧

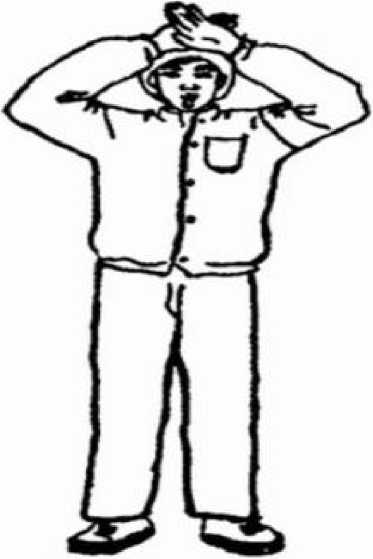

十四、工作结束

手上五指伸开，在前额交叉

第五章

起重吊装指挥信号

专用手势信号

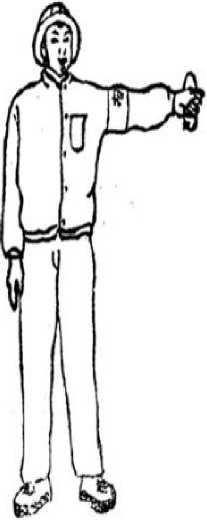

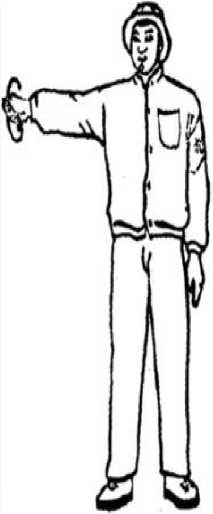

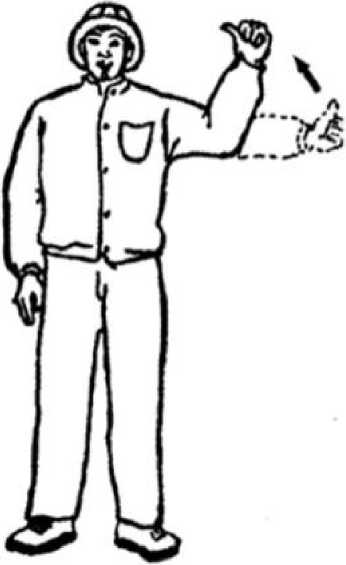

一、伸臂

手臂向一侧水平伸直，拇指朝上，余指握拢，小臂向上摆动

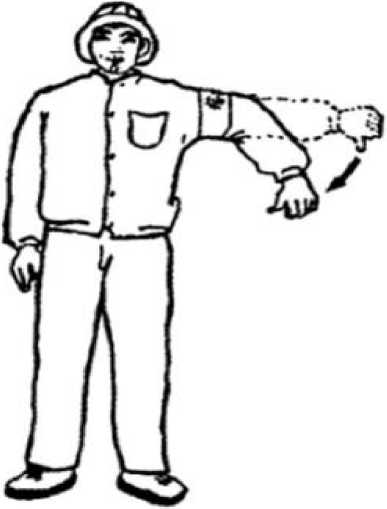

二、降臂

手臂向一侧水平伸直，拇指朝下，余指握拢，小臂向下摆动

第五章

起重吊装指挥信号

专用手势信号

三、转臂

手臂水平伸直，指向应转臂的方向，拇指伸出，余指握拢，以腕部为轴转动。

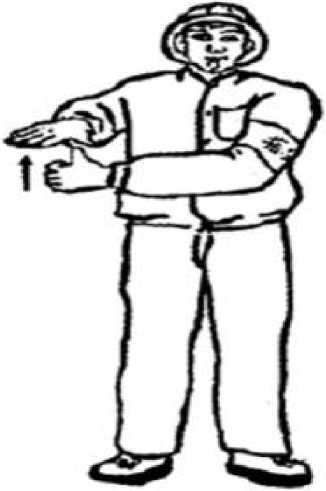

四、微微升臂

一只小臂置于胸前一侧，手心朝下，保持不动。另一只手的拇指对着前手手心，余指握拢，做上下移动

第五章

起重吊装指挥信号

专用手势信号

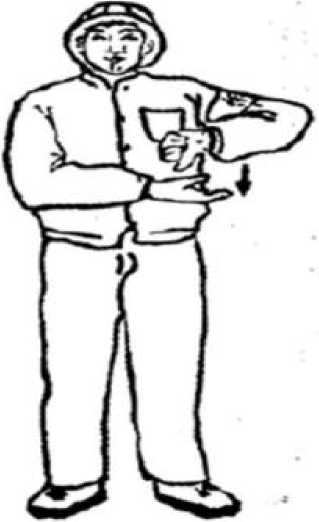

五、微微降臂

一只小臂置于胸前一侧，五指伸直，手心朝上，保持不动。另一只手的拇指对着前手手心，余指握拢，做上下移动

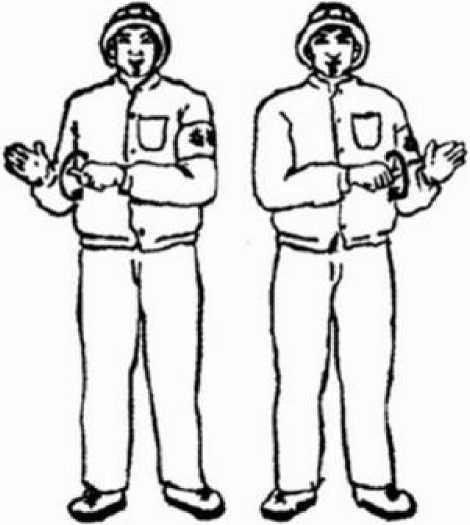

六、微微转臂

一只手臂向前伸，手心自然朝向内侧，另一只手的拇指指向前只手的手心，余指握拢转动。

第五章

起重吊装指挥信号

专用手势信号

七、伸臂

两手分别握拳，拳心朝上，拇指分别指向两侧，做相斥运动

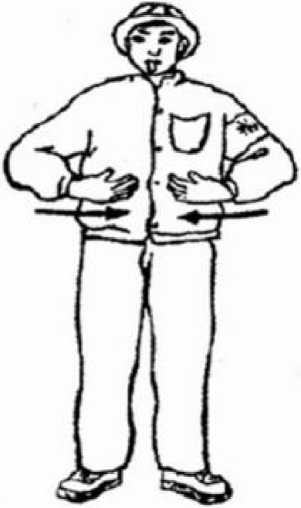

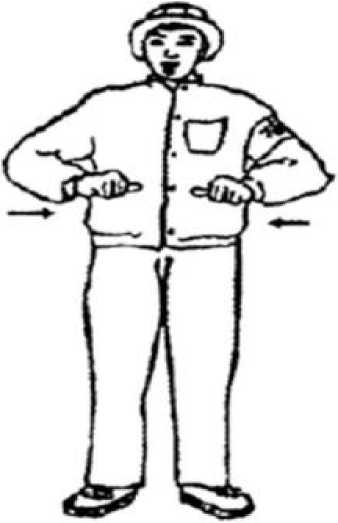

八、微微转臂

两手分别握拳，拳心朝下，拇指对指，做相向运动

第五章

起重吊装指挥信号

专用手势信号

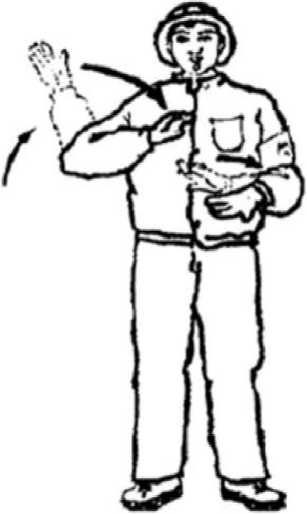

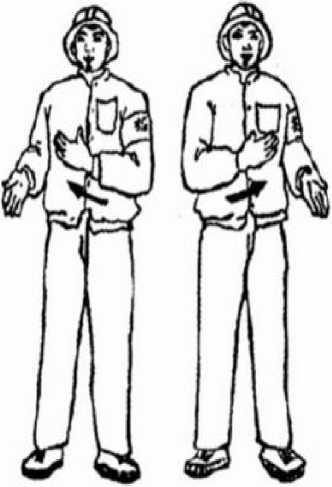

九、履带起重机回转

一只小臂水平前伸，五指自然伸出不动，另一只手小臂在前胸前做水平重复摆动

十、起重机前进

双手臂先向前伸，小臂曲起，五指并拢，手心对着自己做前后运动

第五章

起重吊装指挥信号

专用手势信号

一、起重机后退

双手臂先向前伸，小臂曲起，五指并拢，手心朝向起重机做前后运动

十二、抓取

两小臂分别置于侧前方，手心相对，有两侧向中间摆动

第五章

起重吊装指挥信号

专用手势信号

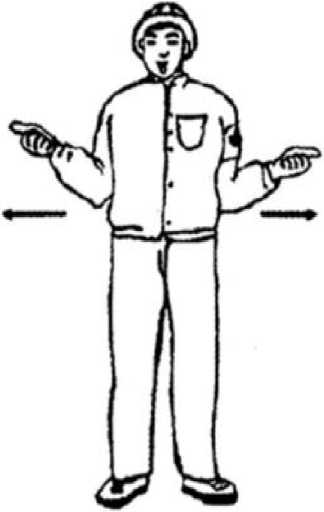

十三、释放

两小臂分别置于侧前方，手心朝外，两小臂分别向两侧摆动

十四、翻转

一小臂向前曲起。手心朝上，另一只手小臂向前伸出，手心朝下，双手同时进行翻转

第一章

起重吊装指挥信

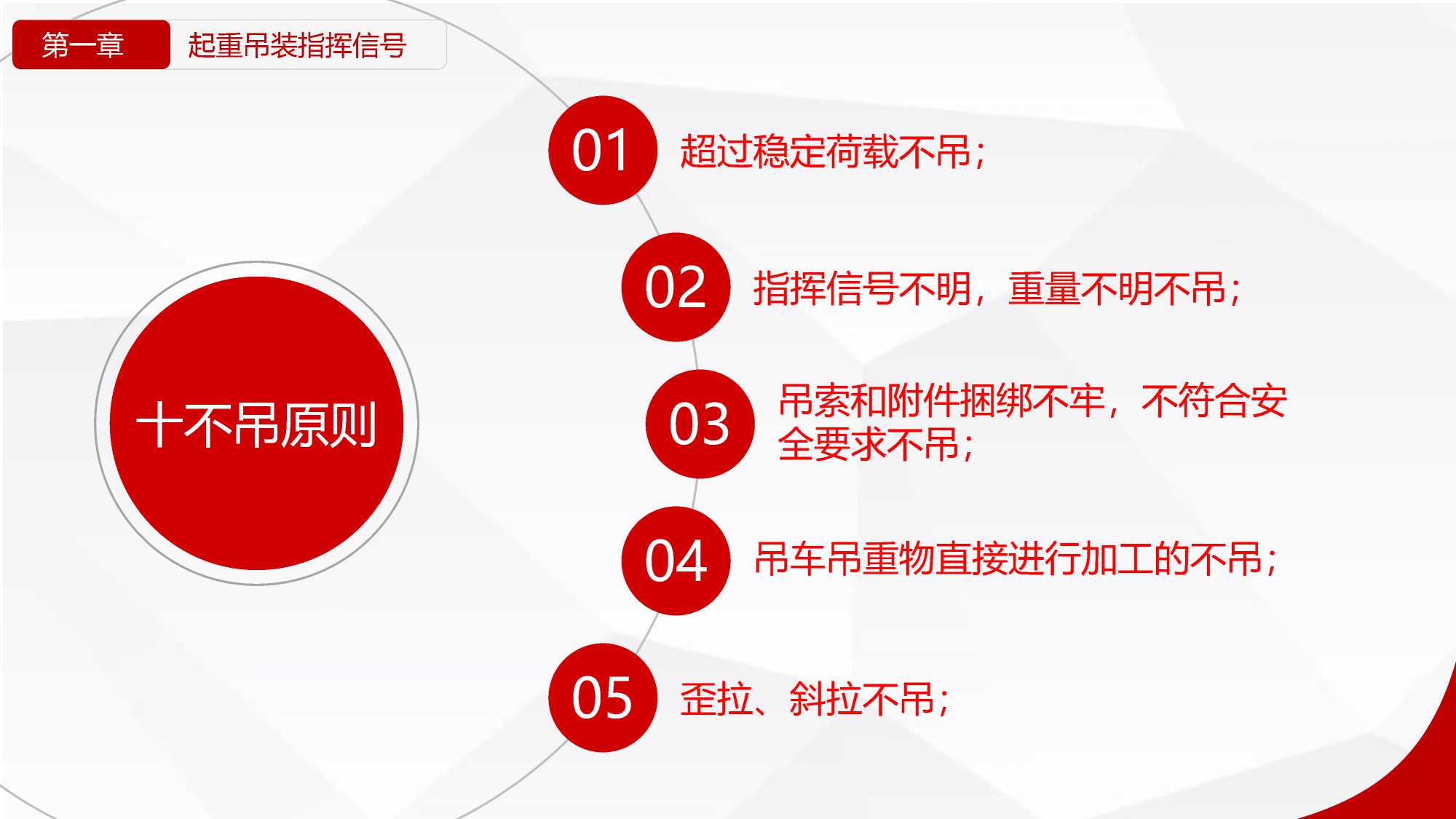

十不吊原则

超过稳定荷载不吊

指挥信号不明，重量不明不吊

吊索和附件捆绑不牢，不符合安全要求不吊；

吊车吊重物直接进行加工的不吊

歪拉、斜拉不吊

第一章

起重吊装指挥信号

工件上站人或工件上浮放有活动物不吊；

氧气瓶、乙炔瓶发生器等危险物品无安全措施不吊；

带棱角、刃口物件未垫好（防止

■钢丝绳磨段）不吊；

埋在底下的物件不拔、不吊；

非起重指挥人员指挥时不吊；

ʌr^^~ V '、,丄-

第K早

常见的安全隐患

普遍存在的共性问题及状况对比

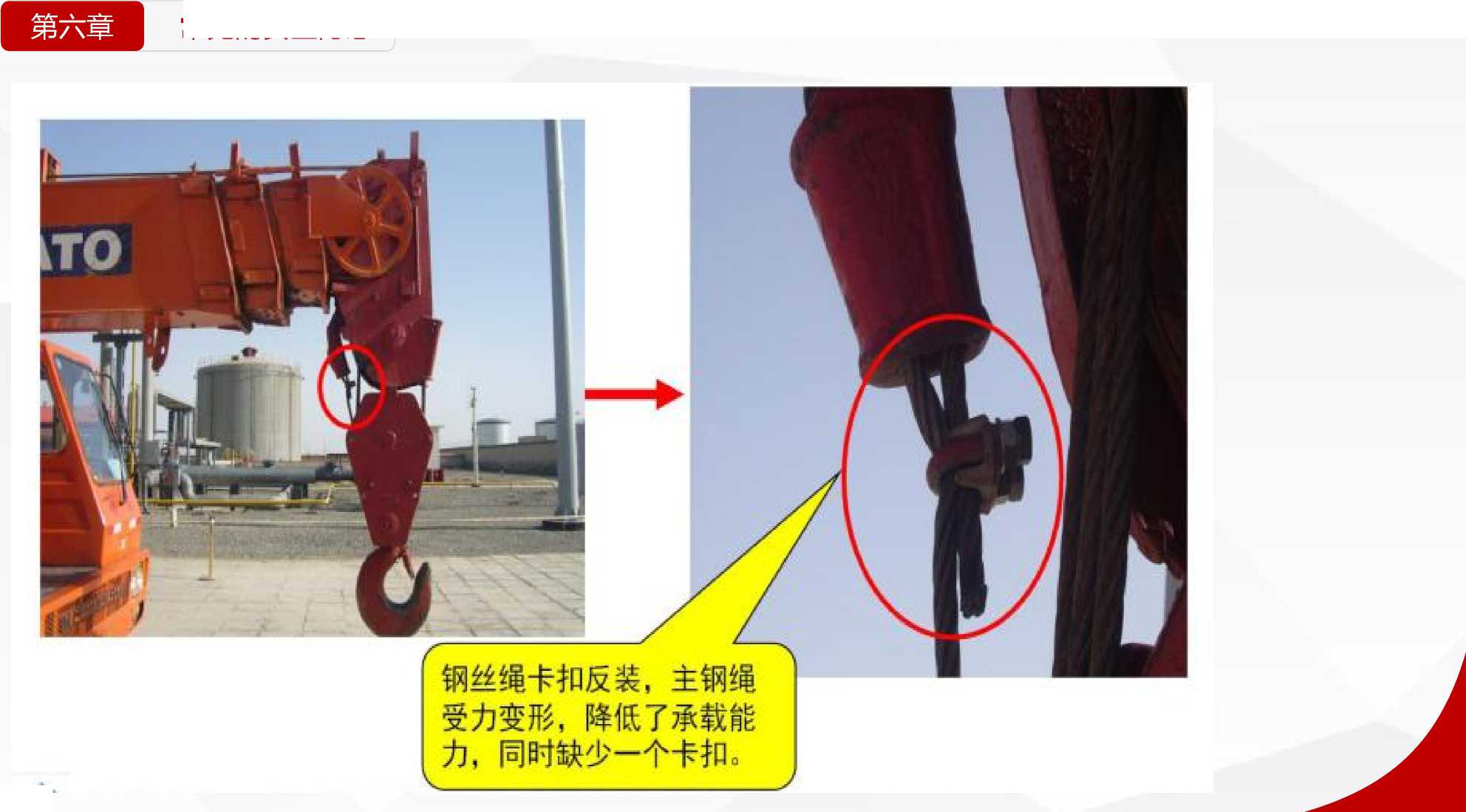

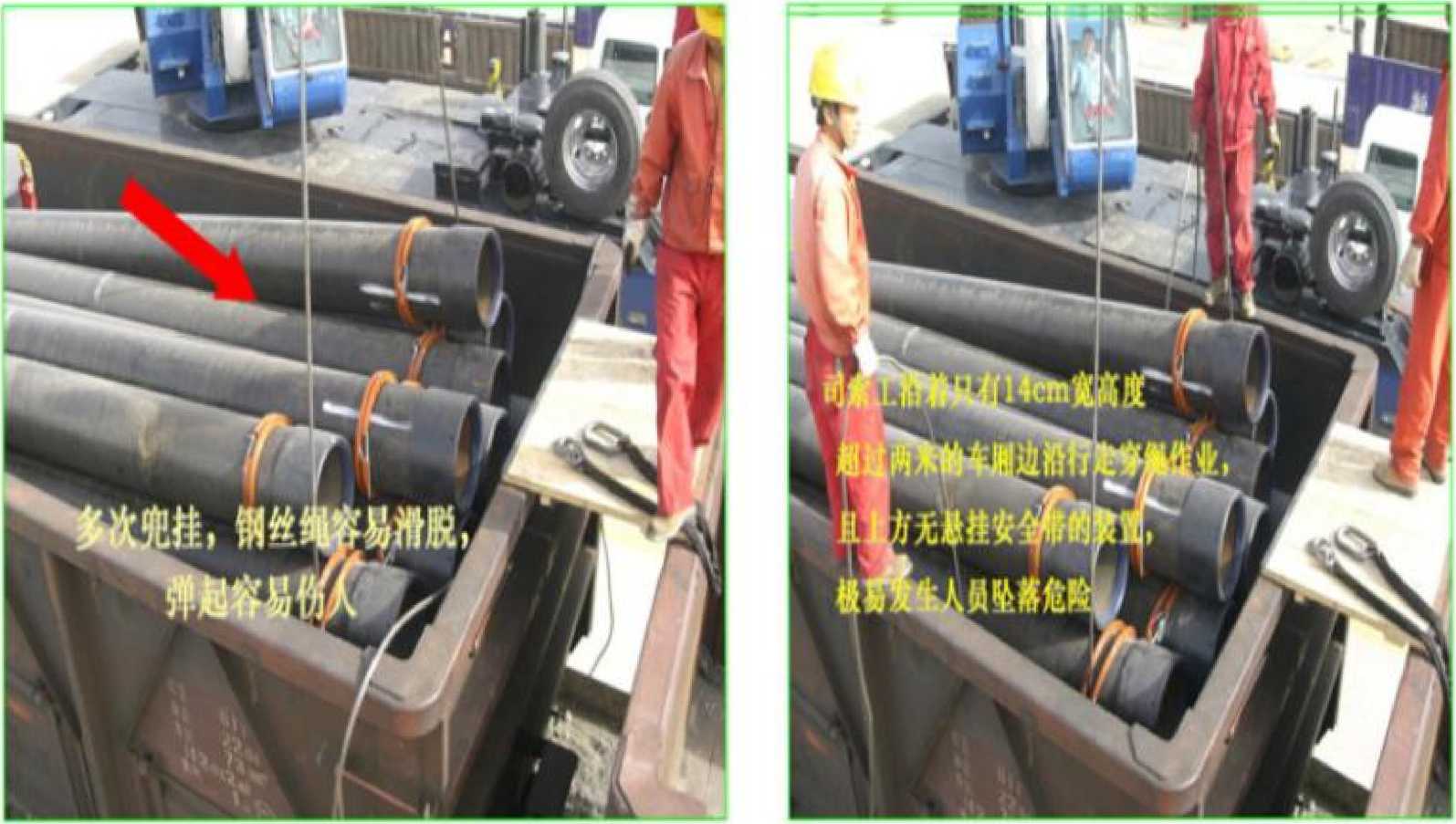

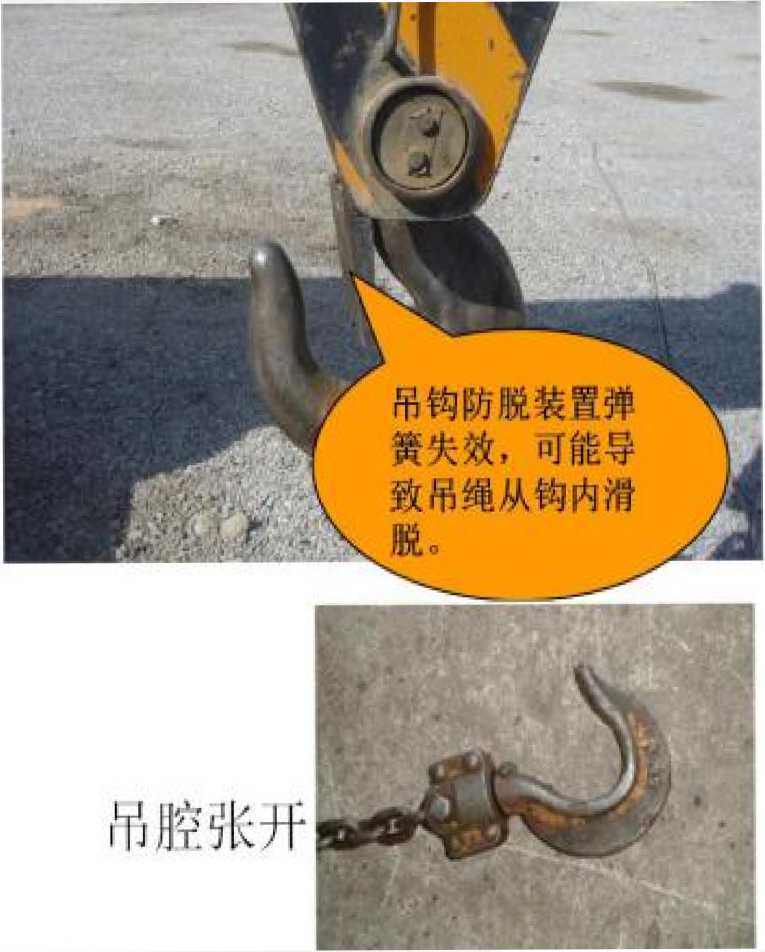

常见的安全隐患

第六章

常见的安全隐患

*什、~r" 第八早

常见的安全隐患

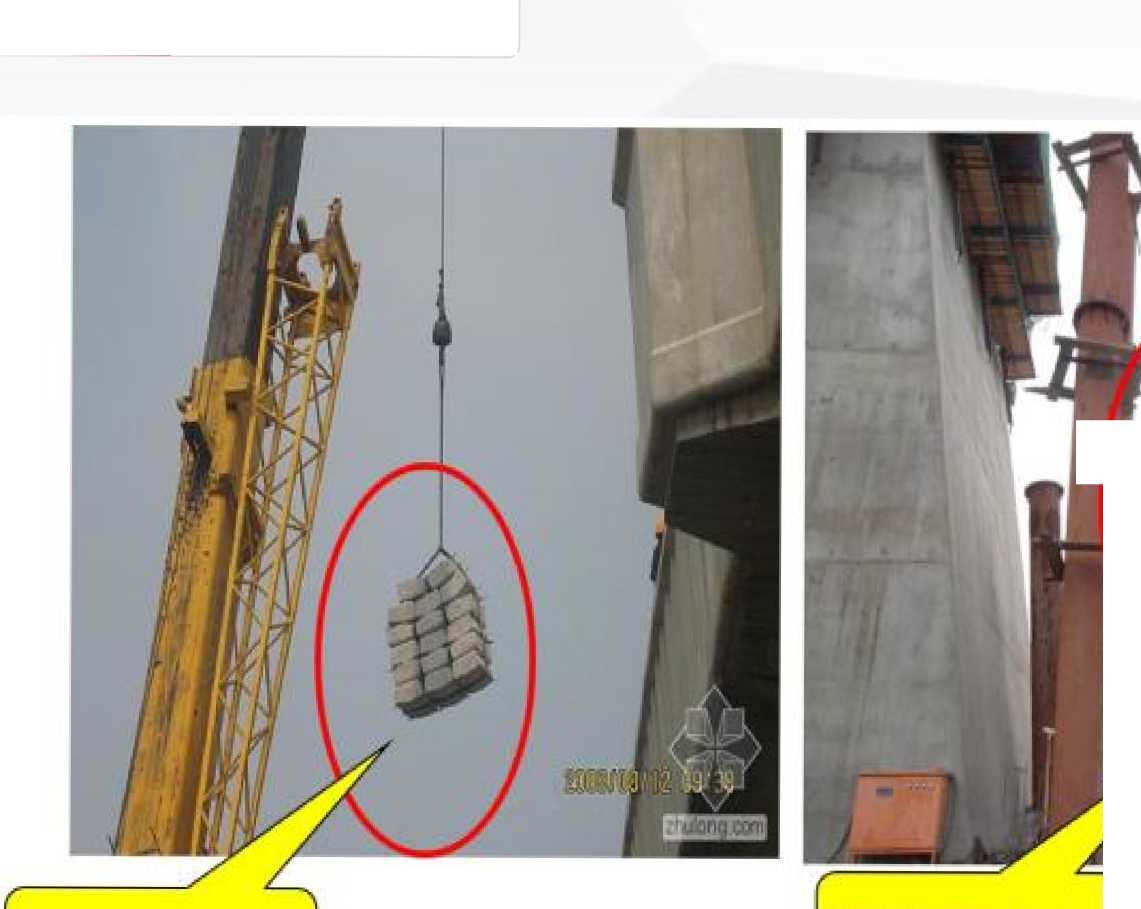

吊运散装物品

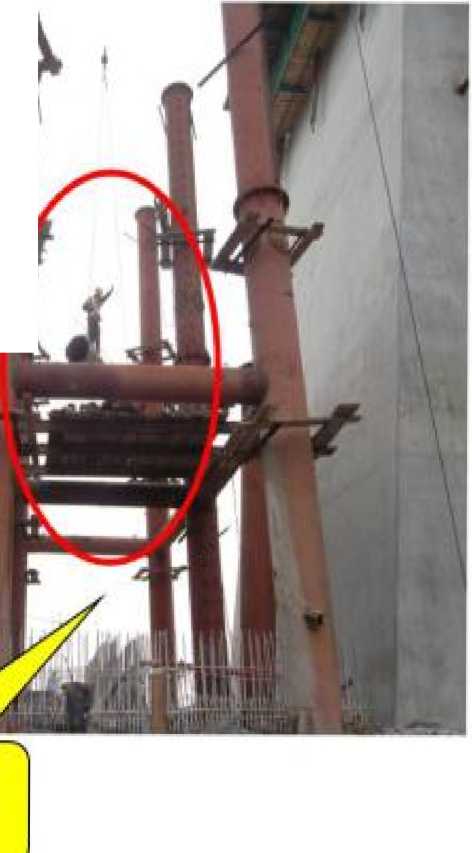

吊物上站人

ʌrʌ- 、《"，

弟K早

常见的安全隐患

ʌ^*" 、 < ∙»

弟八早

常见的安全隐患

人人 V 《"

第K早

常见的安全隐患

第八早

常见的安全隐患

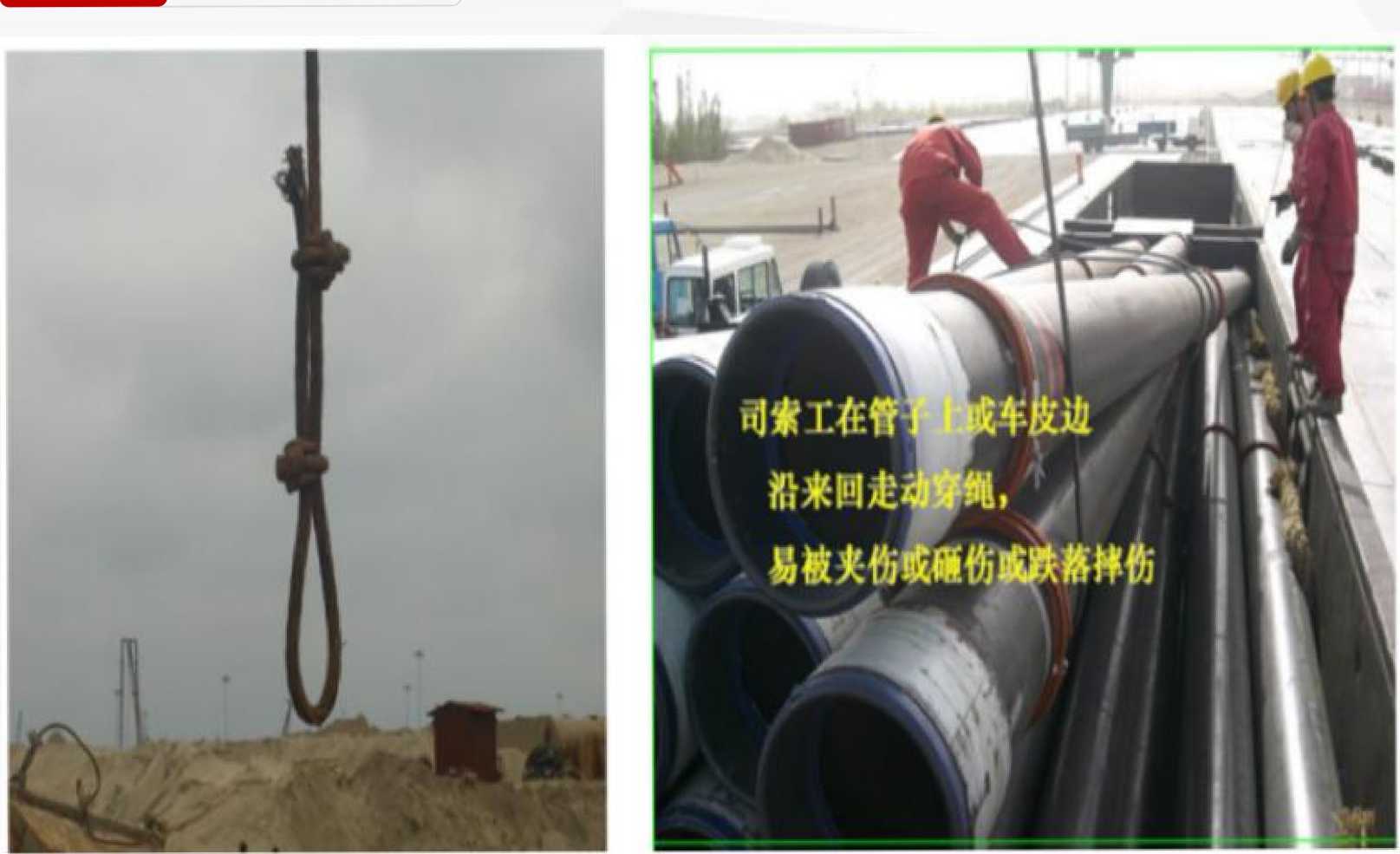

绳索不得打结

第六章

常见的安全隐患

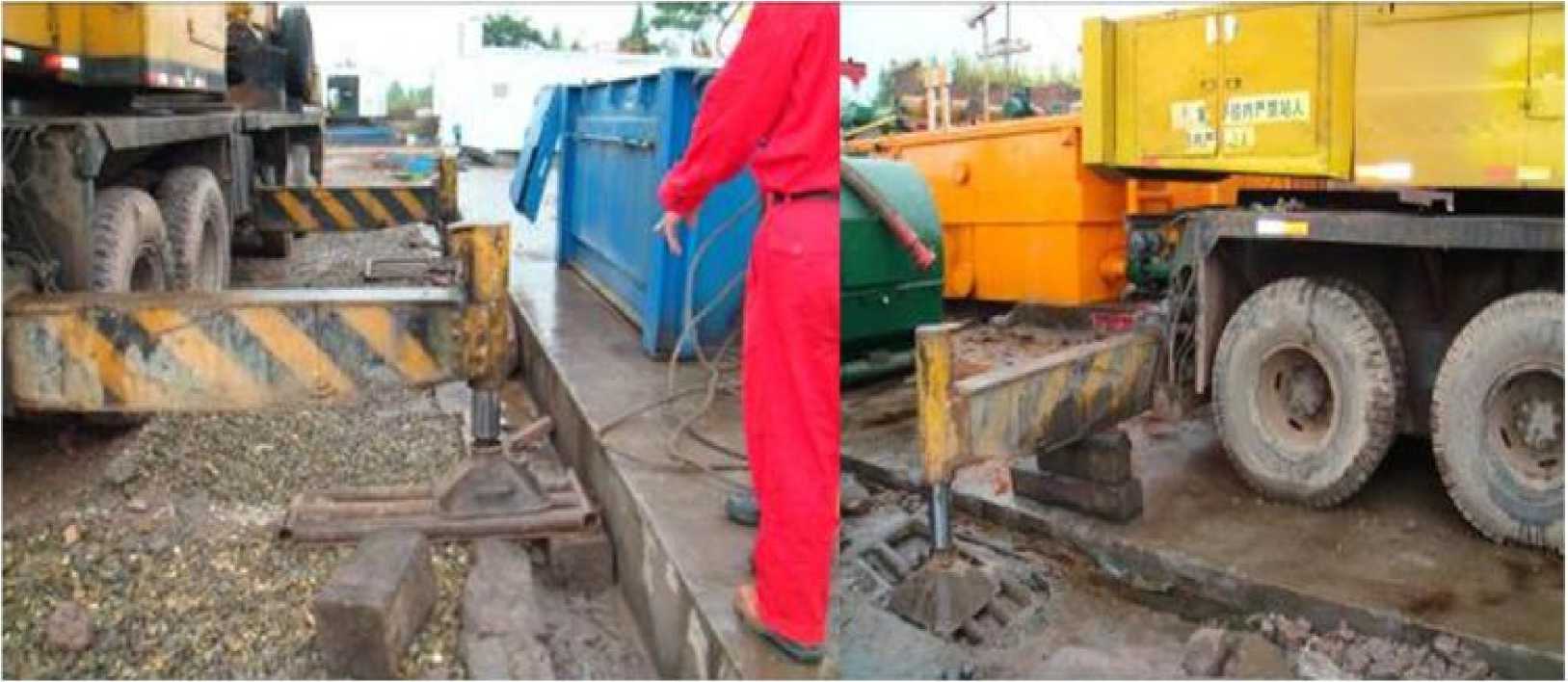

支点不稳

2018 CC7

典型案例分析及防范措施

第七章

典型事故案例分析及防范措施

Γ I I I I U

事故原因分析

起重司索、指挥作业人员在生产过程中，因各种原因造成的货物、机械或人员的伤害事故，称之为起重司索、指挥作业事故。

第七章

典型事故案例分析及防范措施

事故原因

A货物重心选择不当；

A货物重量判断失误；

A绑扎不牢；

A索具、吊具缺陷；

A起重作业机械安全保护装置不齐全或失灵；

A作业人员安全技术素质差；

A作业相互配合出现失误；

A作业人员指挥失误；

A作业人员违反安全操作规程；

A自然环境变化。

第七章

典型事故案例分析及防范措施

司索指挥常见原因

人身伤害事故：在事故发生的过程中所出现人身伤害或死亡的事故; 货物损坏事故：在事故发生的过程中造成所吊的货物收到损坏的事故；起重作业机械损坏事故：在事故过程中造成作业机械受到损坏的事故。

第七章

典型事故案例分析及防范措施

起重司索作业事故规律特点

生产任务繁重；生产现场狭窄混乱；作业刚刚开始时；临近作业结束下班时；工作计划不周详或临时增添新任务时；

作业中出了差错徐要重新做的时候。

第七章

典型事故案例分析及防范措施

案例一起重机侧翻事故

劳务协作单位作业人员夏某、周某、龚某、金某、宋某等5人进行桥墩上部第二节墩身内模板安装施工，由设备服务单位吊车司机李某操作五十吨液压履带式起重机配合内模板的安装，在金某的指挥下，李某操作起重机起内模板，在起重机的主臂伸展已达52M时，李某采取向下放吊臂的方式以保证模板中心与桥墩中心对齐，当吊起的模板距离桥墩的钢筋约50CM 时，李某停下放吊臂，准备下落钩时，李某感觉起重机的尾部向上翘起，慌忙中操作起重机向上提升主臂，随机起重机失去平衡发生侧翻，长约52M的主臂砸向下方桥墩，导致站在桥墩钢筋架上配合起重作业的5名作业人员的4 人被摔下作业平台，一人被卡在倒塌的钢筋内，造成2死，3伤。
