安全管理可视化手册

电 焊 气 焊

为便于施工作业人员、生产管理人员掌握电焊、气焊作 业基本知识和安全规定，特编制本手册。本手册内容主要适 用于机组检修作业及零星工程施工作业。

本手册主要依据《电业安全工作规程 第1部分：热力和 机械》(GB26164.1-2010)第14条编写、同时也参考了《电 力建设安全规程》《气瓶安全技术监察规程》《气体焊接设备 焊接、切割和类似作业用橡胶软管》等。

本手册由淮浙煤电有限责任公司凤台发电分公司主编， 主要编制人：刘温泉 王东东。

1

一、快速图解................................3

二、基本规定 ..............................5

三、电焊 ……………………….….16

四、气焊气割…….......................30

五、氧气瓶和乙炔气瓶的使用…..37

六、减压器、橡胶软管、焊枪…..46

2

电焊气焊作业可视化检查手册——快速图解

一、快速图解

焊机防  焊机必须装有独立 ^{漏电保护器}

护罩

的专用电源开关

电源箱

焊机外

壳接地

电

焊机一次线长

度不超过5m

面 罩

帆布工作服

焊机二次线应使用橡

皮护套铜芯软电缆  焊条盒

戴电焊手套穿 橡胶绝缘胶鞋

焊钳

电焊作业示意图

3

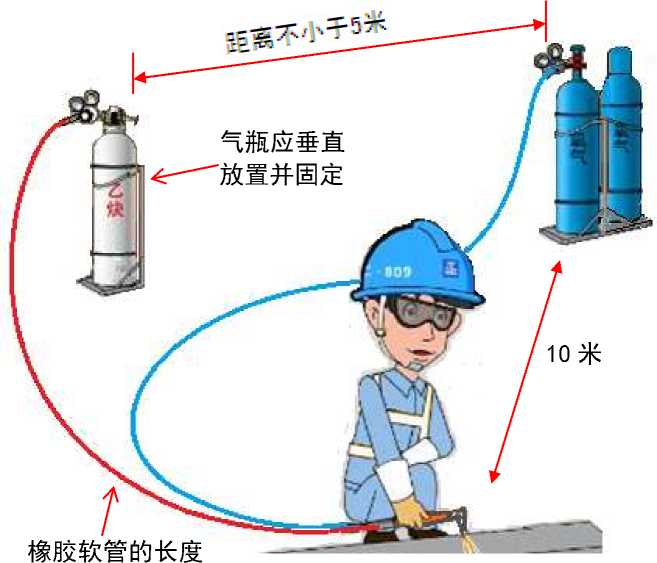

氧气瓶蓝色，在工作地点，         乙炔气瓶白色

最多只许有两个氧气瓶：

一个工作，一个备用

\        距离不小于5米

减 压 器

瓶帽

防震圈

减压器

回火阀—

气瓶应垂直 放置并固定

支

.架

帆布工作服

不小于10米

橡胶软管的长度宜 大于15米，氧气为 蓝色，乙炔为红色

焊工手套   焊枪

气焊作业示意图

4

二、基本规定

1、从事焊接工作人员必须具有相应资质。 焊接锅炉承压部件、管道及承压容器等设备的 焊工，必须按照标准DL 612电力工业锅炉压 力容器监察规程中焊工考试部分的要求，经考 试合格，并持有合格证，方允许工作。

5

2、焊工应戴防尘（电焊尘）口罩，穿帆布工 作服、工作鞋，戴工作帽、手套，上衣不应扎 在裤子里。口袋应有遮盖，脚面应有鞋罩，以 免焊接时被烧伤。

帆布工作服

焊工手套

工作鞋及鞋罩

6

电焊气焊作业可视化检查手册——基本规定

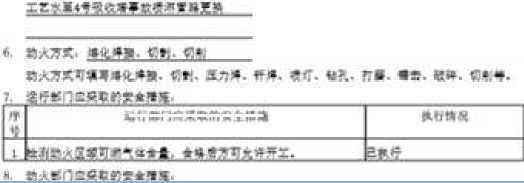

3、在禁火区域、设备焊接作业必须办理

动火工作票。

淮浙煤电有限责任公司凤台发电分公司∣.._w._t∣ 二级动火工作票           J

• % BU32Ui∣. N

L XMe. •£4.    ・伊2

ɪ .人工依幺爱人，f_i■>3弋 ISHMl

1.励火扒伸人，±脫人.行人.2■q WCKOMO 冲

ɑ人f行人. α尤次疗人MIZ.q

« 0MJt∙AWir f o⅜n>■收____________________

‘，S?ΛΣff^∙（e，*!41?e*£発G）, ；•二：*；!■■■農會出1用又" R■n二停.

□ B火方也且%也L

淮浙煤电有限费任公司风台发电分公司

-•级动火工作票

•9 :atɪjnu Lgr

L工作■右..__

：.口大HMM31入.江

!.制火供了人.汇_{_}___________ 好大执行人4 丁或

（R人状.及收.air ee⅜2Z∙

B<. .    *__________________

M万贯里丝生___

isX■佇人•*#}・，，Eocm九二*”

exMeΛ≡n∙5a⅜. "X*，：E 卫

S.启火H償*∙ <∖ IKrflTlrK**健■> .

tttf*ΓJW<a∣∏tt⅜l∣≡

7

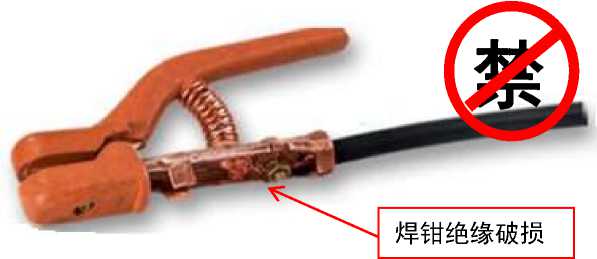

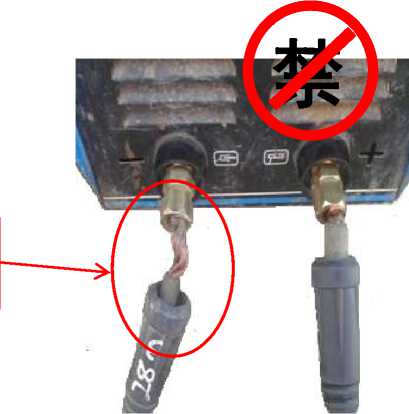

4、禁止使用有缺陷的焊接工具和设备。

电焊机接头损 坏，铜线裸露

8

电焊气焊作业可视化检查手册——基本规定

5、不准在带有压力（液体压力或气体压力） 的设备上或带电的设备上进行焊接。

在特殊情况下需要在带压和带电的设备上进行焊接时， 必须采取安全措施，并经主管生产的领导批准。对承重 构架进行焊接，必须经过有关技术部门的许可。

9

6、禁止在装有易燃物品的容器上或在油

漆未干的结构或其他物体上进行焊接。

禁止在装有易燃物品的容器上焊接

对于存有残余油脂或可燃液体的容器，必须打开盖 子，清理干净；对存有残余易燃易爆物品的容器，应 先用水蒸气吹洗，或用热碱水冲洗干净，并将其盖口 打开。对上述容器所有连接的管道必须可靠隔绝并加 装堵板后，方准许焊接。

10

电焊气焊作业可视化检查手册——基本规定

7、禁止在储有易燃易爆物品的房间内进 行焊接。在易燃易爆材料附近进行焊接时，其 最小水平距离不应小于5m，并根据现场情况， 采取安全可靠措施（用围屏或石棉布遮盖）。

禁止在储有易燃易爆物 品的房间内进行焊接

11

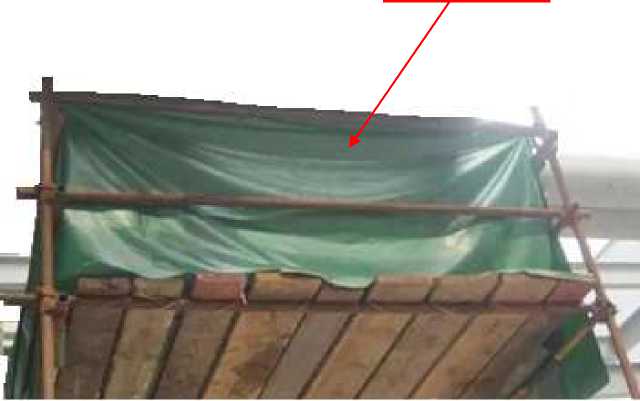

8、在风力超过5级时禁止露天进行焊接 或气割。但风力在5级以下3级以上进行露天 焊接或气割时，必须搭设挡风屏以防火星飞溅 引起火灾。

焊接挡风屏

12

电焊气焊作业可视化检查手册——基本规定

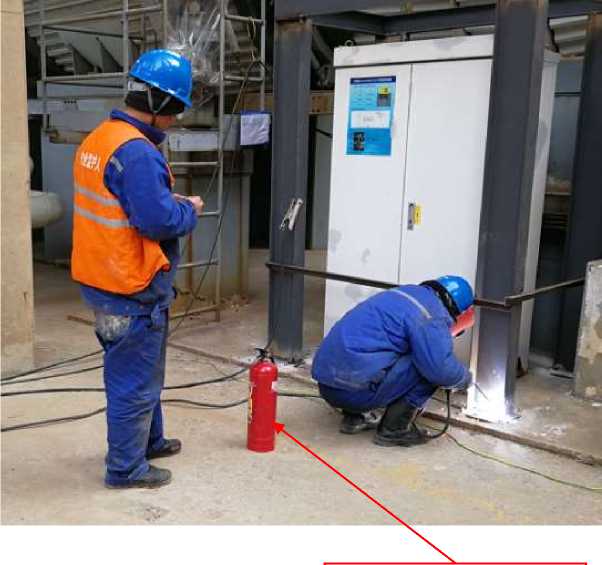

9、在可能引起火灾的场所附近进行焊接 工作时，必须备有必要的消防器材。

备有必要的消防器材

13

10、进行焊接工作时，必须设有防止金属 熔渣飞溅、掉落引起火灾的措施以及防止烫伤、 触电、爆炸等措施。焊接人员离开现场前，必 须进行检查，现场应无火种留下。

14

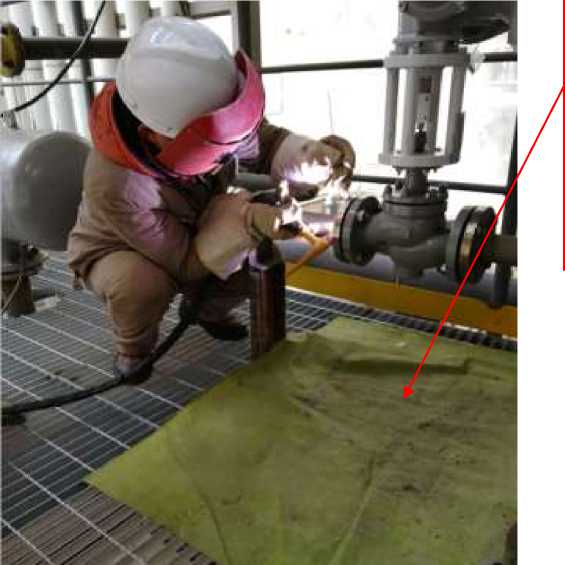

防火毯，防金属熔渣飞溅

电焊气焊作业可视化检查手册——基本规定

11、在密闭容器内，不准同时进行电焊及

气焊工作。

氧气乙炔管

焊机及 二次线

15

三、电焊

电焊技术就是电弧焊技术的简称，是能 够通过电能，通过加热加压，然后使两个或 者两个以上的焊件溶为一体的一项技术。

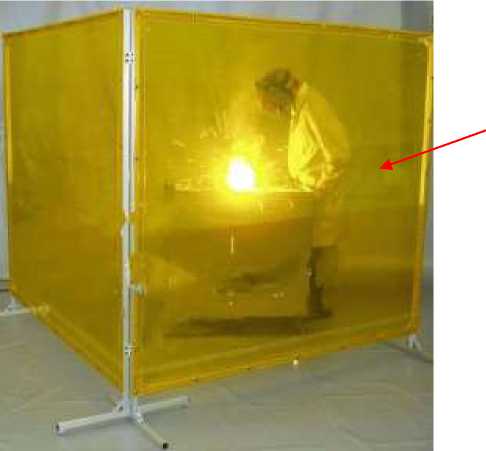

1、在室内或露天进行电焊工作时应在周 围设挡光屏，防止弧光伤害周围人员的眼睛。

16

挡光屏

电焊气焊作业可视化检查手册——电焊

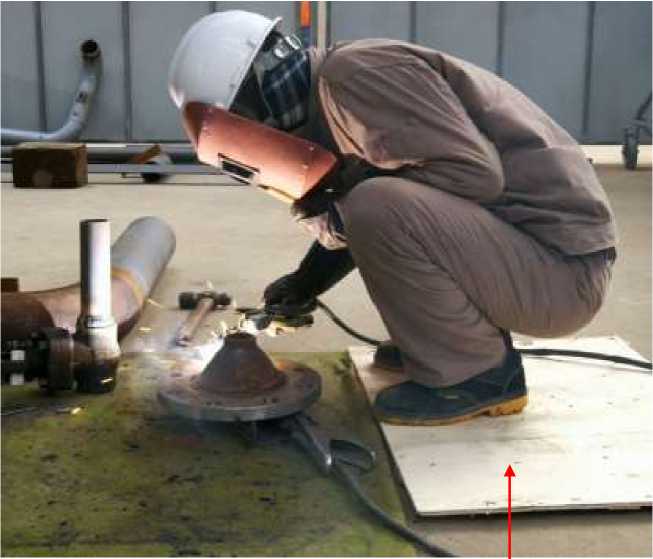

2、在潮湿地方进行电焊工作，焊工必须 站在干燥的木板上，或穿橡胶绝缘鞋。

17

站在干燥的木板上

3、固定或移动的电焊机（电动发电机或电 焊变压器）的外壳以及工作台，必须有良好的接 地。焊机应采用空载自动断电装置等防止触电

的安全措施。

接地线为黄绿双色线

（一般截面不小于2mm²）

接地端子

（螺栓压接）

焊机外壳接地端

接地体

18

电焊气焊作业可视化检查手册——电焊

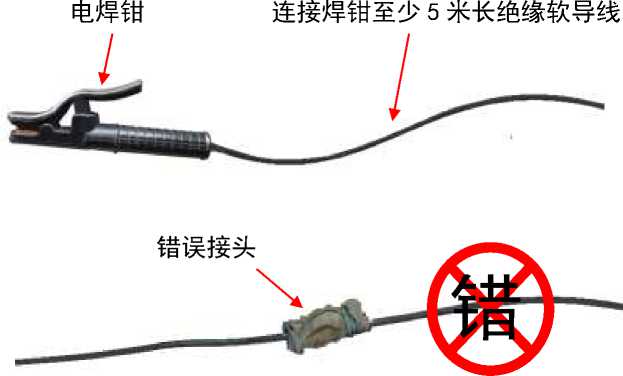

4、电焊工作所用的导线，必须使用绝缘 良好的皮线。如有接头时，则应连接牢固，并 包有可靠的绝缘。连接到电焊钳上的一端，至 少有5m为绝缘软导线。

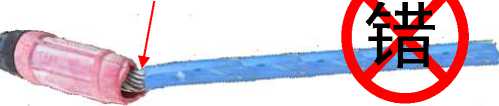

禁止使用硬质铝芯线作为二次线

19

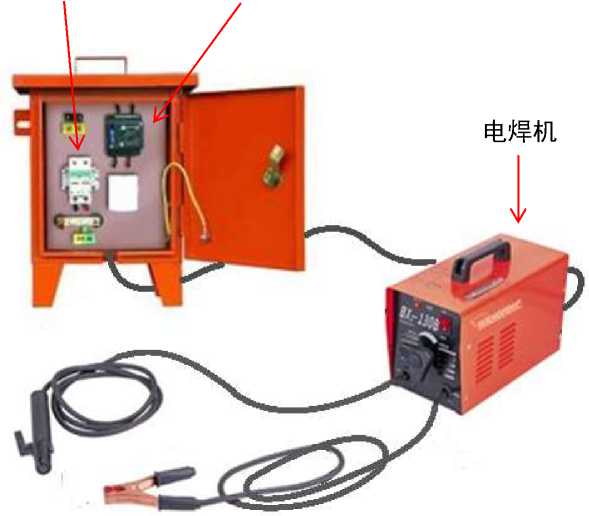

5、电焊机必须装有独立的专用电源开关， 其容量应符合要求。焊机超负荷时，应能自动 切断电源，禁止多台焊机共用一个电源开关。

电源开关   漏电保护器

20

电焊气焊作业可视化检查手册——电焊

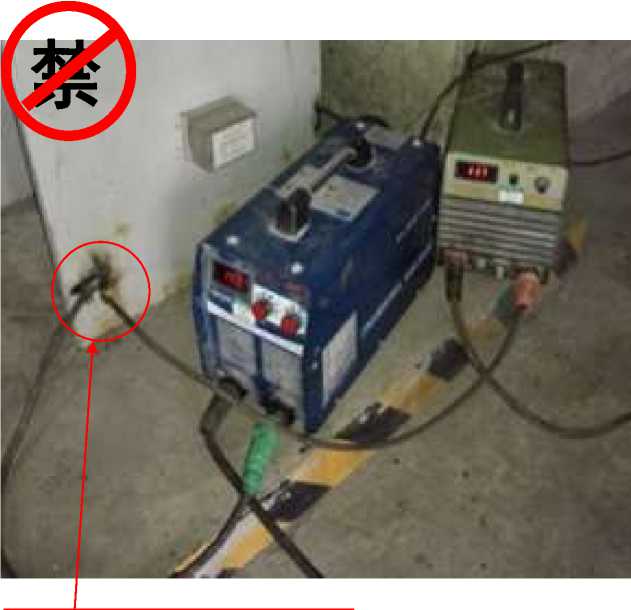

6、禁止连接建筑物金属构架和设备等作 为焊接电源回路。

禁止连接建筑物金属构架和 设备等作为焊接电源回路

21

7、电焊设备的装设、检查和修理工作，

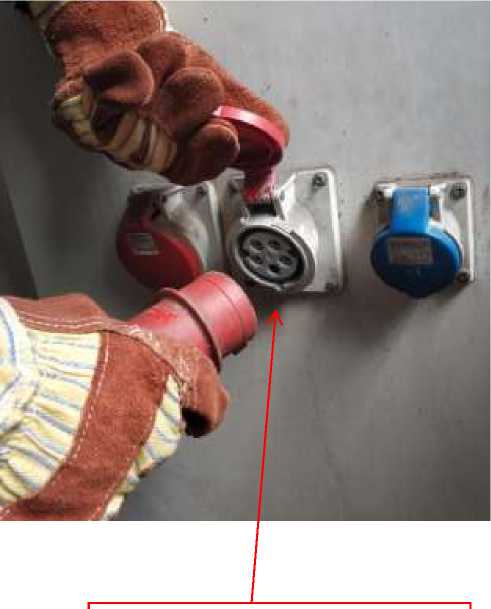

必须在切断电源后进行。

检修电焊设备时，应先切断电源

22

电焊气焊作业可视化检查手册——电焊

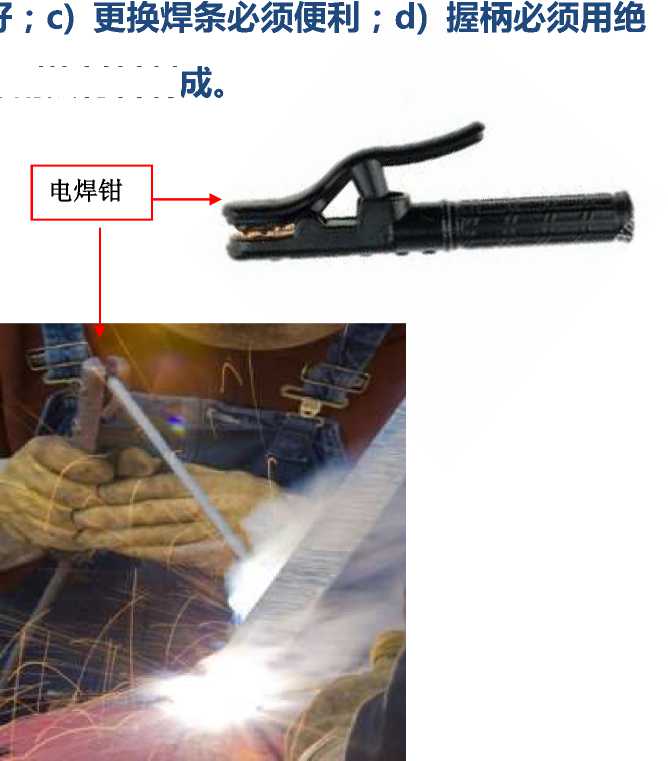

8、电焊钳必须符合下列基本要求：a) 应

牢固地夹住焊条；b) 焊条和电焊钳的接触良

好；c) 更换焊条必须便利；d) 握柄必须用绝

缘耐热材料制成。

电焊钳

23

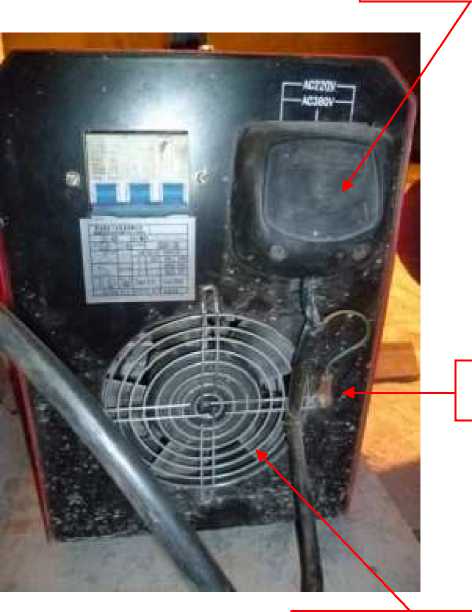

9、电焊机的裸露导电部分和转动部分以

及冷却用的风扇，均应装有保护罩。

接线端子防护罩

外壳接零

冷却风扇防护罩

24

电焊气焊作业可视化检查手册——电焊

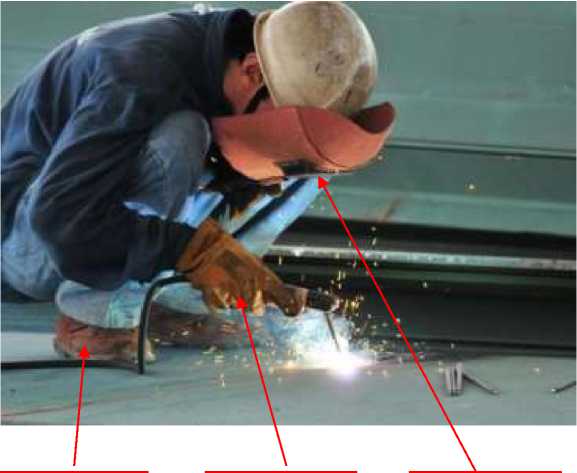

10、电焊工应备有下列防护用具：a)镶有 滤光镜的手把面罩或套头面罩，护目镜片；b) 电焊手套，工作服；c) 橡胶绝缘鞋；d) 清除 焊渣用的白光眼镜(防护镜)。

橡胶绝缘鞋    电焊手套    手把面罩

25

11、电焊工更换焊条时，必须戴电焊手套， 以防触电。清理焊渣时必须戴上白光眼镜，并 避免对着人的方向敲打焊渣；

更换焊条必须戴电焊手套

26

电焊气焊作业可视化检查手册——电焊

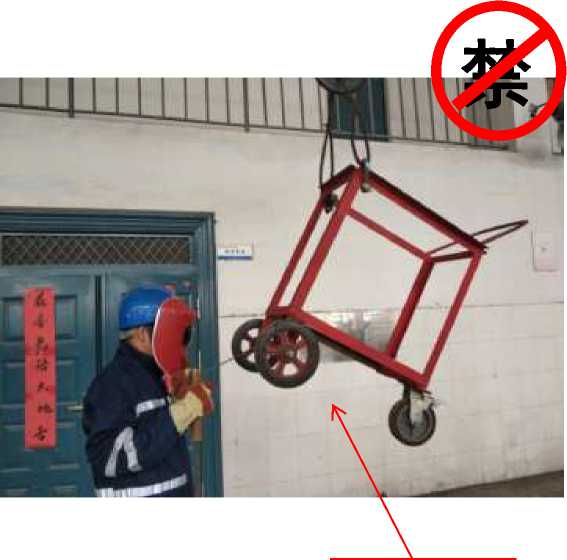

12、在起吊部件过程中，严禁边吊边焊的 工作方法。只有在摘除钢丝绳后，方可进行焊 接。

27

严禁边吊边焊

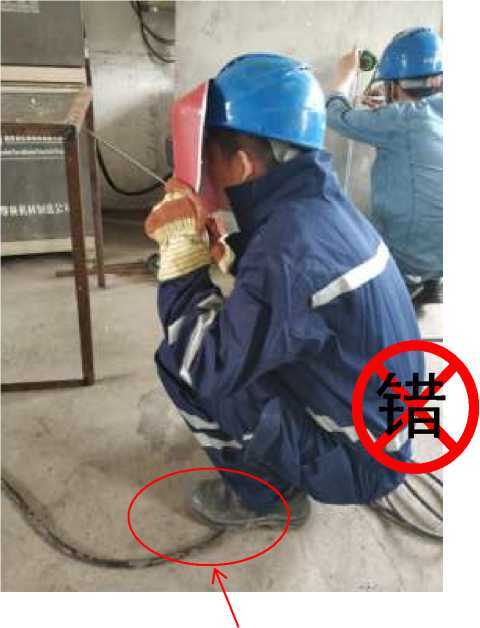

13、不准将带电的绝缘电线搭在身上或踏 在脚下。电焊导线经过通道时，应采取防护措 施，防止外力损坏。

不准将带电的绝缘电线搭在身上或踏在脚下

28

电焊气焊作业可视化检查手册——电焊

14、电焊工离开工作场所时，必须切断电 源。

离开工作场所， 必须切断电源

29

、气焊气割

∕^,                                   X

气焊就是利用可燃气体与助燃气体混

合燃烧生成的火焰为热源，熔化焊件和焊接 材料使之达到原子间结合的一种焊接方法

30

电焊气焊作业可视化检查手册——气焊与气割

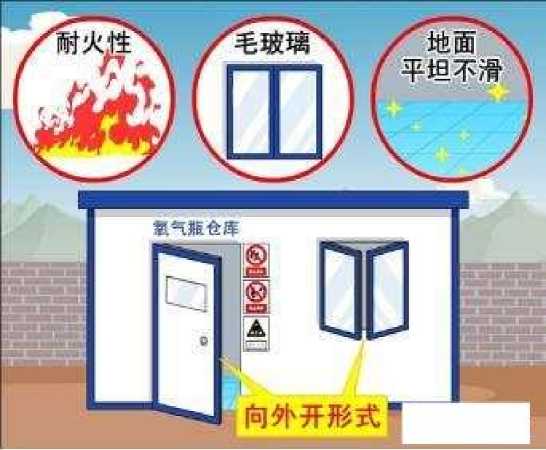

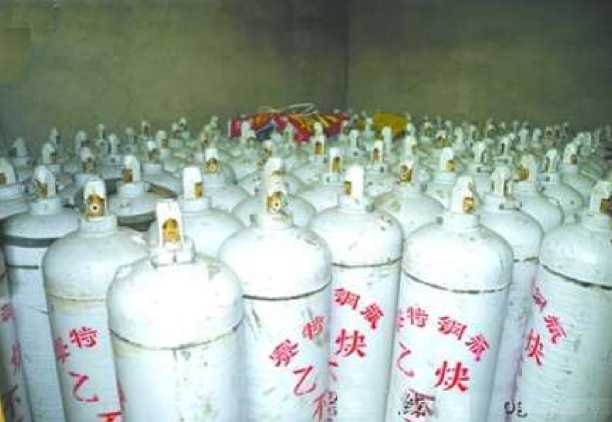

1、储存气瓶的仓库应具有耐火性能；门 窗应采用向外开形式，装配的玻璃应用毛玻璃 或涂以白色油漆；地面应该平坦不滑，砸击时 不会发生火花。

储存气瓶仓库周围10m距离以内，不准堆置可燃物 品，不准进行锻造、焊接等明火工作，并禁止吸烟。

31

2、仓库内应设架子，使气瓶垂直立放， 空的气瓶可以平放堆叠，但每一层都应垫有木 制或金属制的型板，堆叠高度不准超过1.5m。

32

电焊气焊作业可视化检查手册——气焊与气割

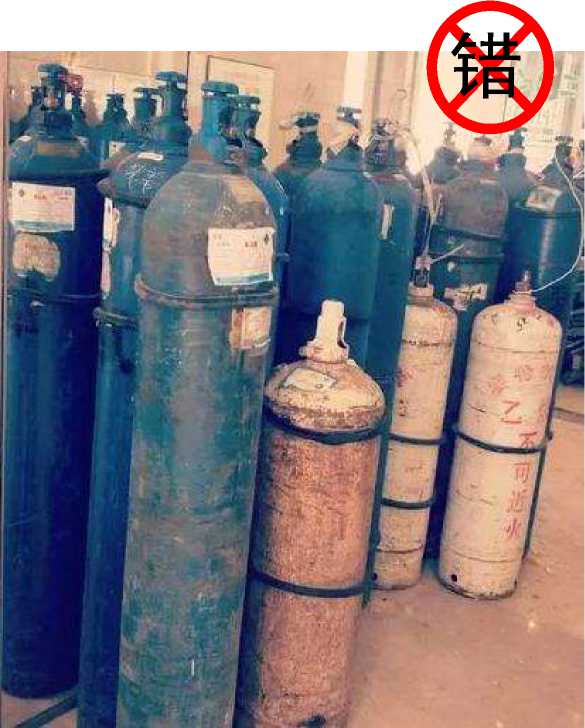

3、装有氧气的气瓶不准与乙炔气瓶或其

他可燃气体的气瓶储存于同一仓库。

33

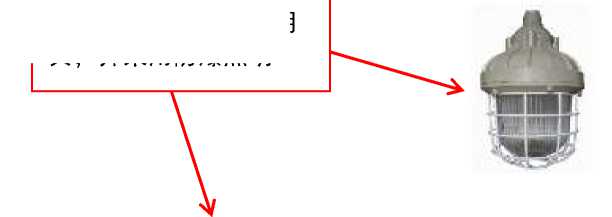

4、储存气瓶的仓库内，必须备有消防用

具，并应采用防爆的照明，室内通风应良好。

气瓶库必须备有消防用 具，并采用防爆照明

34

电焊气焊作业可视化检查手册——气焊与气割

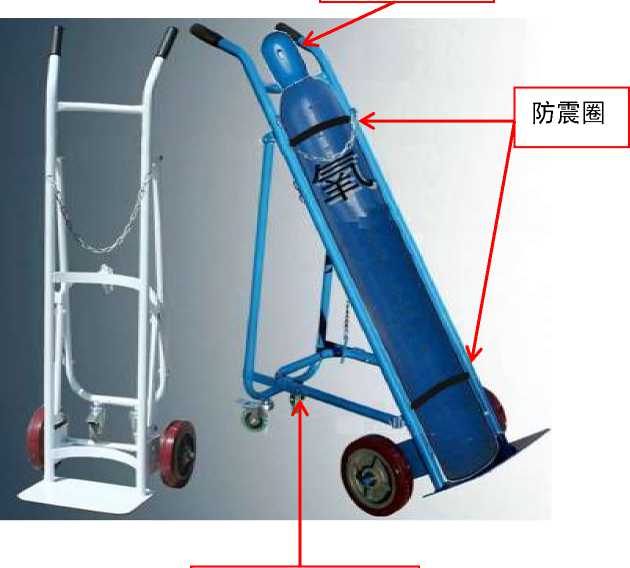

5、气瓶搬运应使用专门的抬架或手推车。 每一气瓶上必须套以厚度不少于25mm的防 震胶圈两个，以免运输气瓶时互相撞击和震动；

瓶帽应盖好

搬运气瓶手推车

35

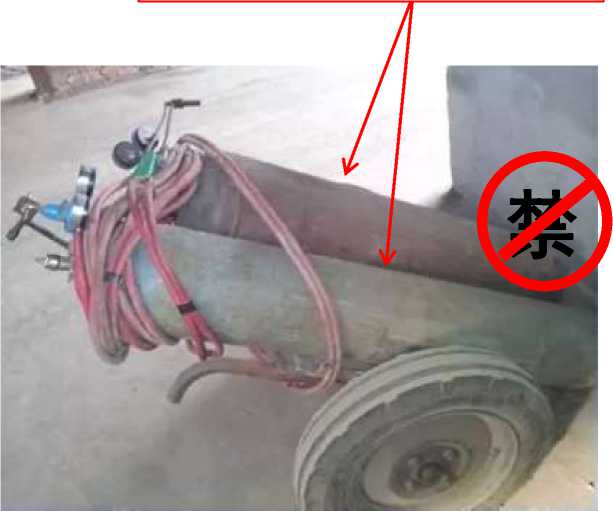

6、严禁把氧气瓶及乙炔瓶放在一起运送， 也不准与易燃物品或装有可燃气体的容器一起 运送。禁止运送和使用没有防震胶圈和保险帽 的气瓶。

严禁把氧气瓶及乙炔瓶放在一起运送

36

电焊气焊作业可视化检查手册——氧气瓶和乙炔气瓶的使用

五、氧气瓶和乙炔气瓶的使用

检哈日期 ⅛½⅛> >

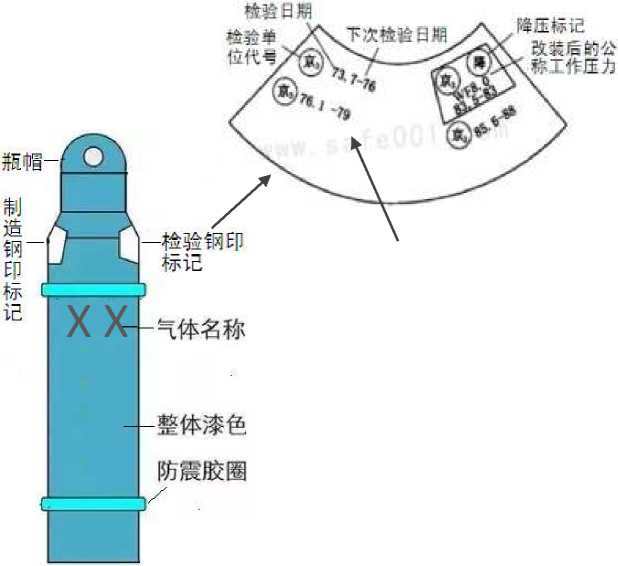

气瓶示意图

I—检验钢印 标记

下次樣粒日期

隆压标记

改装后的公

<愁二作压力

X X

-气体名称

整体漆色

防震胶圈

气瓶制造钢印标记

氧气、乙炔气瓶每 3 年 一检；二氧化碳、氮气 瓶、氩气瓶五年一检。

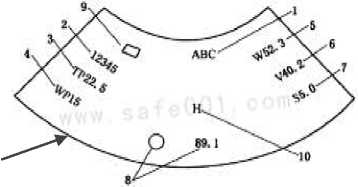

图中标记含义：1—气瓶制造单位代号；2—气瓶编号；3 —水压试验压力，MPa；4—公称工作压力，MPa；5—实际 重量，kg；6—实际容积，L；7—瓶体设计壁厚，mm；8 —制造单位检验标记和制造年月；9—监督检验标记；10 —寒冷地区用气瓶标志。

37

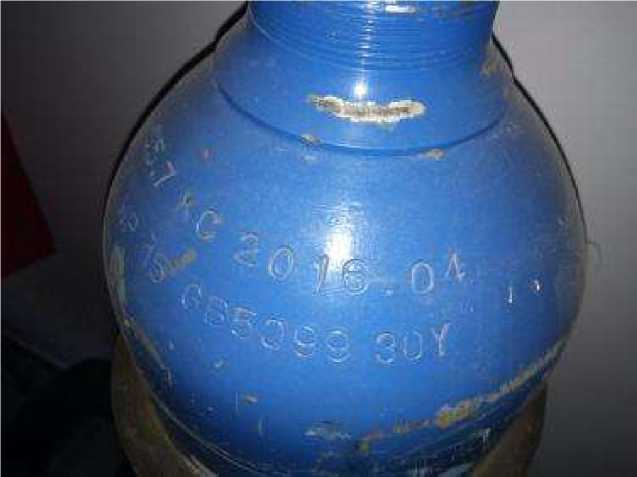

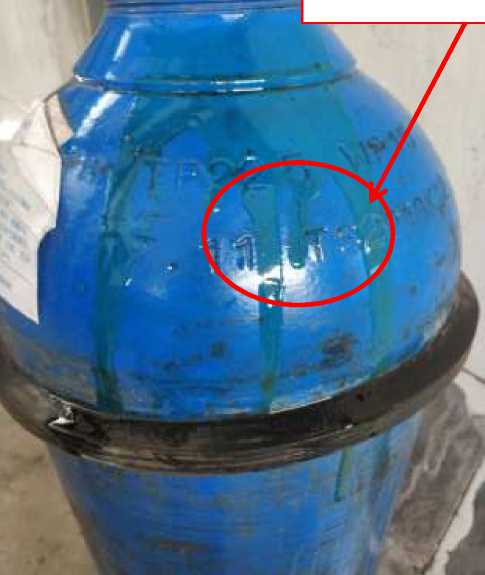

1、氧气瓶应按《气瓶安全监察规程》进 行水压试验和定期检验。过期未经水压试验或 试验不合格者不准使用。在接收氧气瓶时，应 检查印在瓶上的试验日期及试验机构的鉴定合 格证。

氧气瓶检验钢印标记

38

电焊气焊作业可视化检查手册——氧气瓶和乙炔气瓶的使用

2、运到现场的氧气瓶，必须验收检查。 如有油脂痕迹，应立即擦拭干净；如缺少保险 帽或气门上缺少封口螺丝或有其他缺陷，应在 瓶上注明“注意!瓶内装满氧气”，退回制造厂。

油脂痕迹应立即擦拭干净

39

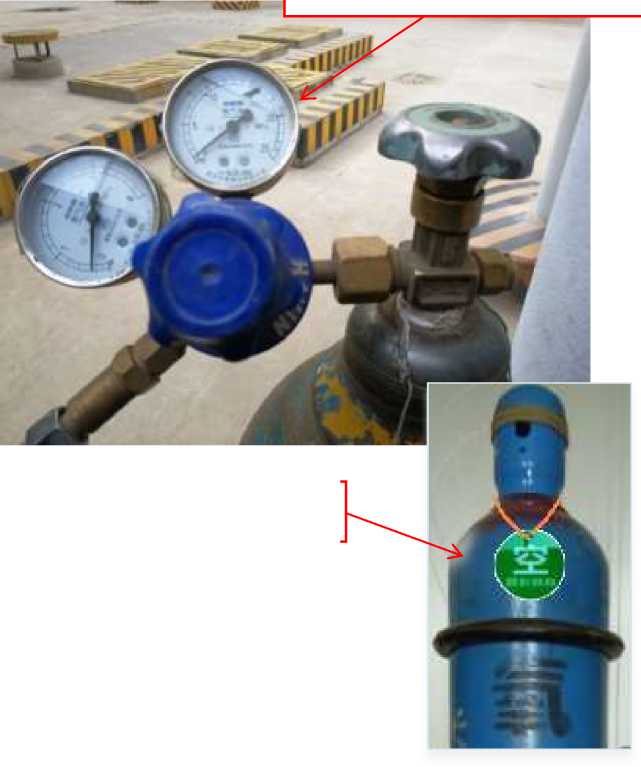

3、氧气瓶内的压力降到0.196MPa，不 应再使用。用过的瓶上应写明“空瓶”。

氧气瓶余压不得低于0.196MPa

空瓶标记

40

电焊气焊作业可视化检查手册——氧气瓶和乙炔气瓶的使用

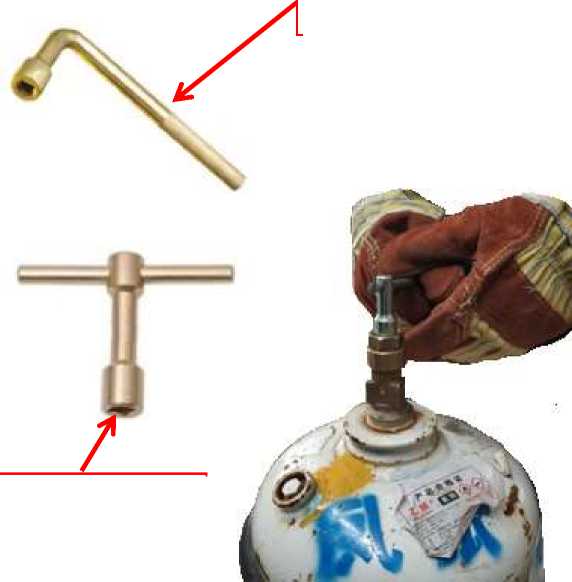

4、氧气阀门只准使用专门扳手开启，不 准使用凿子、锤子开启。乙炔阀门应用特殊的 键开启。

开启氧气阀专门扳手

开启乙炔阀扳手

41

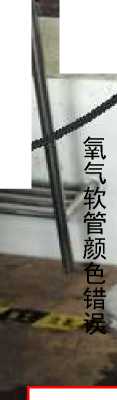

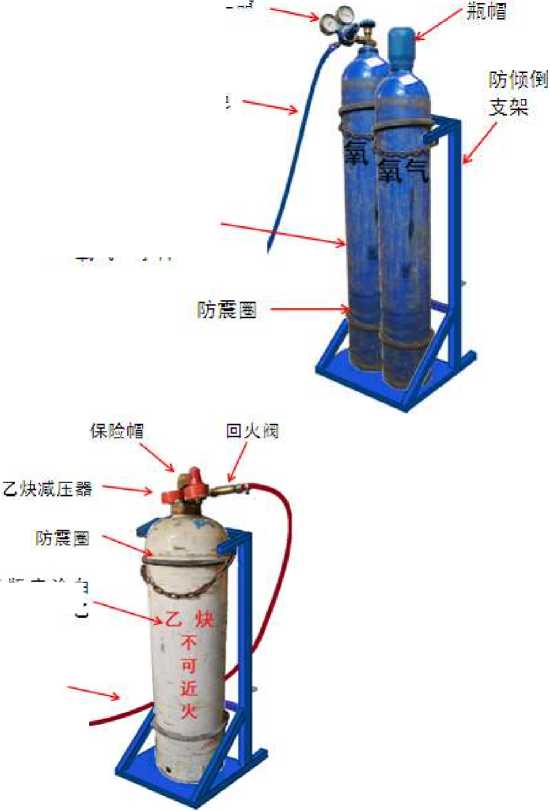

5、在工作地点，最多只许有两个氧气瓶：

一个工作，一个备用。

氧气减压器

氧气软管篮色

氧气瓶应泳天篮 色，用黑颜色标明 "氧气"字样

乙煥气瓶应深白 色，用红色标明"乙

狭"字样

乙快软管红色

42

电焊气焊作业可视化检查手册——氧气瓶和乙炔气瓶的使用

6、使用中的氧气瓶和乙炔气瓶应垂直放 置并固定起来，氧气瓶和乙炔气瓶的距离不得 小于5m。

宜大于15米

43

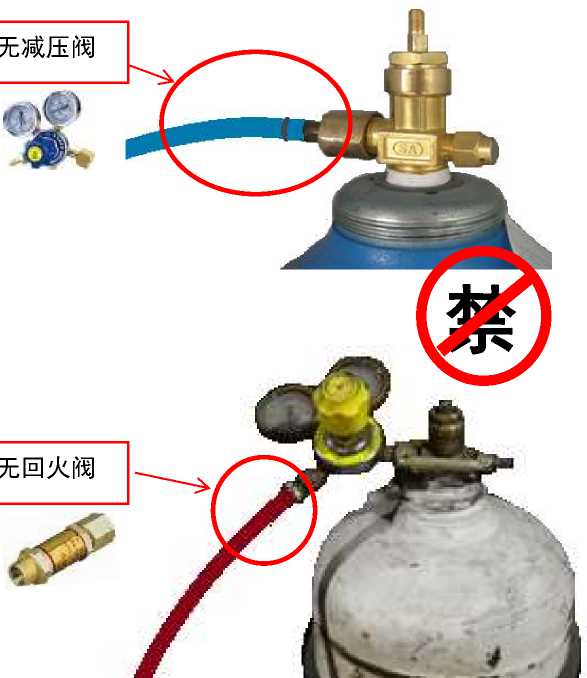

7、禁止使用没有防震胶圈和保险帽的气 瓶。严禁使用没有减压器的氧气瓶和没有回火 阀的溶解乙炔气瓶。

无减压阀

无回火阀

44

电焊气焊作业可视化检查手册——氧气瓶和乙炔气瓶的使用

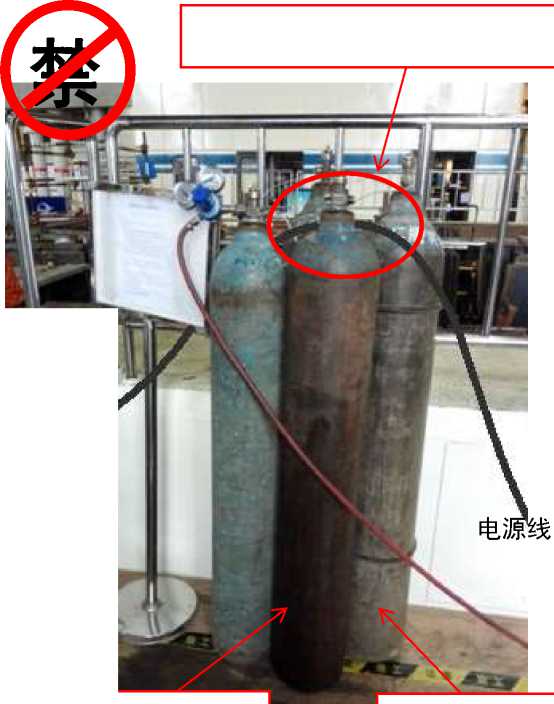

8、禁止装有气体的气瓶与电线相接触。

禁止装有气体的气瓶与电线相接触

禁止使用没有防震 圈和保险的气瓶

工作地点只许 两个氧气瓶

45

六、减压器、橡胶软管、焊枪

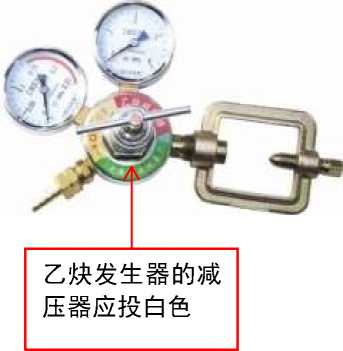

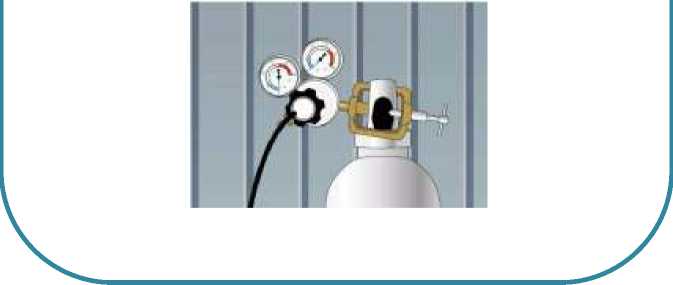

1、将减压器安装在气瓶阀门或输气管前, 应注意：必须选用符合气体特性的专业减压器， 禁止换用或替用；减压器（特别是连接头和外套 螺帽）不应沾有油脂，如有油脂应擦洗干净；外 套螺帽的螺纹应完好，帽内应有纤维质垫圈（不 准用棉、麻绳、皮垫或胶垫代替）；

氧气瓶的减压 器应投蓝色

46

电焊气焊作业可视化检查手册——减压器橡胶软管、焊枪

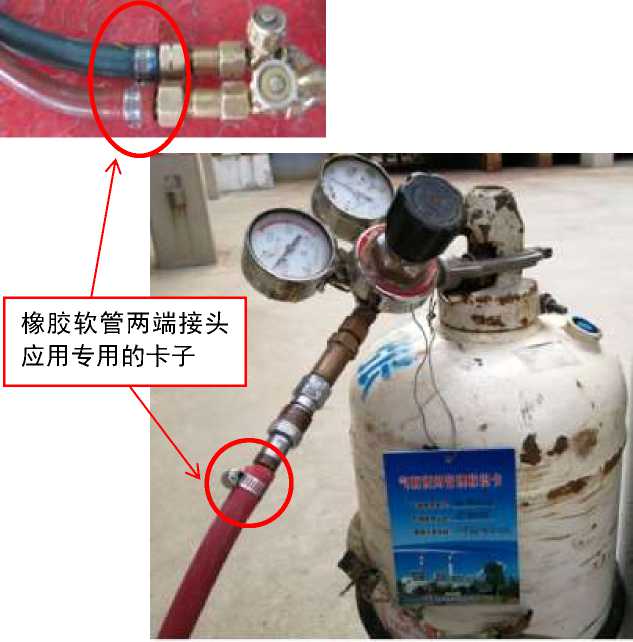

2、橡胶软管的长度宜大于15m。两端的 接头（一端接减压器，另一端接焊枪）必须用特 制的卡子卡紧，或用软的或退火的金属绑线扎 紧，以免漏气或松脱。

47

3、使用的橡胶软管不准有鼓包、裂缝或 漏气等现象。如发现有漏气现象，不准用贴补 或包缠的方法修理，应将其损坏部分切掉，用 双面接头管将软管连接起来并用夹子或金属绑 线扎紧。

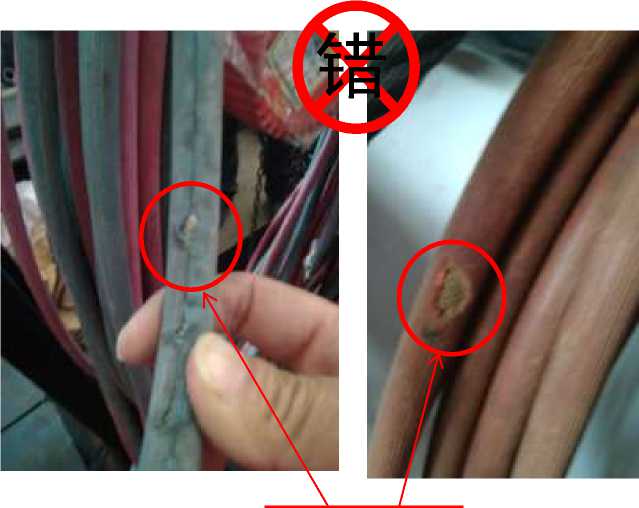

有鼓包或破裂

48

电焊气焊作业可视化检查手册——减压器橡胶软管、焊枪

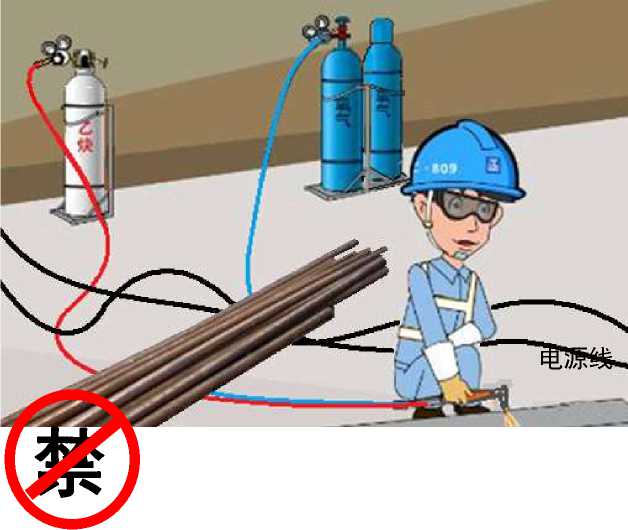

4、乙炔和氧气软管在工作中应防止沾上 油脂或触及金属溶液。禁止把乙炔及氧气软管 放在高温管道和电线上-不应将重的或热的物 体压在软管上，也不准将软管放在运输通道上， 不准把软管和电焊用的导线敷设在一起。

49

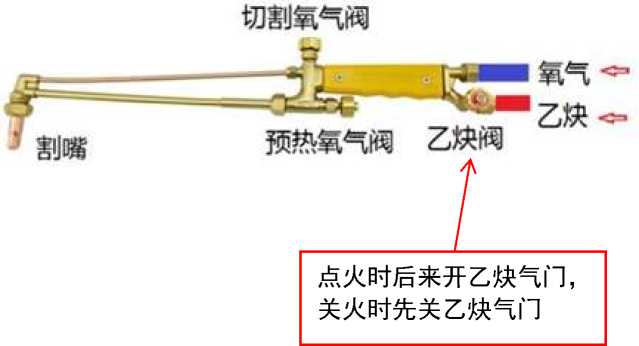

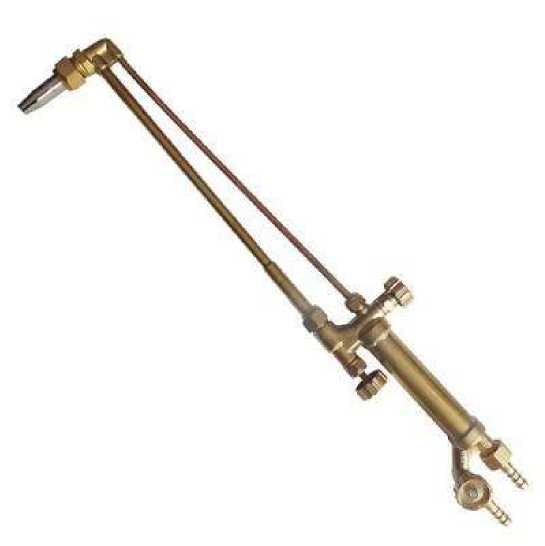

5、焊枪点火时，应先开氧气门，再开乙 炔气门，立即点火.然后再调整火焰。熄火时与 此操作相反，即先关乙炔气门，再关氧气门， 以免回火。

点火时先开氧气门， 关火时后关氧气门

50
