在役常压储罐检验与适用性评价技术规范
1范围
本文件规定了在役立式圆筒形钢制焊接常压储罐检验与适用性评价要求。
本文件适用于公称容积不小于IOO mV盛装石油、石油产品或化工液体介质的在役地上立式圆筒 形钢制焊接常压储罐的检验和适用性评价。微内压或低压储罐的检验与评价可参照本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于 本文件。
GB/T 30578常压储罐基于风险的检验与评价
GB 30871危险化学品企业特殊作业安全规范
GB 50128立式圆筒形钢制焊接储罐施工规范
GB 50341立式圆筒形钢制焊接油罐设计规范
JB/T 10764无损检测常压金属储罐声发射检测及评价方法
JB/T 10765无损检测常压金属储罐漏磁检测方法
NB/T 47013（所有部分）承压设备无损检测
3术语和定义
下列术语和定义适用于本文件。
3.1
常压储罐 atmospheric storage tank
设计压力大于或等于一490 Pa且小于或等于6.0 kPa的储罐。
3.2
微内压储罐 micro-internal pressure storage tank
设计压力大于6.0 kPa且小于或等于18 kPa的储罐。
3.3
低压储罐 low pressure storage tank
设计压力大于18 kPa且小于0.1 MPa的储罐。
3.4
年度检查 annual check-up
在使用过程中，对储罐的安全状况和运行状况按年度进行的外部在线检查。
3.5
定期检验 periodic inspection
由检验机构按照一定的时间间隔，根据本文件的规定对在用常压储罐的适用性状况所进行的符合 性验证活动。
1
T/CCSAS 042—2023
3.6
开罐检验 off-line inspection
清空罐内介质后，检验人员进入罐内并对储罐内外部实施检验的定期检验方式。
3.7
在线检验 online inspection
不清除罐内介质，检验人员在罐外对储罐内外部实施检验的定期检验方式。
3.8
基于风险的检验risk-based inspection
对储罐进行损伤模式分析和风险定量计算，并根据风险的高低（或损伤系数的大小）和检验方法的 有效性确定储罐检验策略并予以实施的活动。
3.9
关键区域critical zone
在罐内沿径向测定，距罐壁76.2 mm范围之内的罐底板。
3.10
宏观检查 macroscopic inspection
采用目视方法或借助简单工具对储罐进行的直观检验。
3.11
适用性评价 suitability for service
当检验结果表明储罐部件的原始物理条件已发生变化时，对其进行评价并确定该部件是否满足继 续运行条件的过程。
3.12
合于使用评价 fitness-for-service assessment
对含有超标缺陷或不满足标准相关要求的储罐或其部件进行评价，以确定其是否可以继续服役而 不至立即失效的过程或方法。
3.13
检验员inspector
经过专业培训、考核，确认具备常压储罐检验能力的检验人员。
3.14
检验机构 inspection agency
经相关机构进行能力评定，确认具备常压储罐检验能力的机构。
4符号和缩略语
下列符号和缩略语适用于本文件。
B :罐底板变形最大凸起高度或局部凹陷深度，单位为毫米（mm）;
D :储罐直径，单位为米（m）；
D0:罐底板变形凸起区域或局部凹陷内切圆的直径，单位为米（m）;
H :高度，当评价某层罐壁时，指该层罐壁的底部边缘到最高允许液位高度，当评价某层壁板腐蚀区 域时指罐壁腐蚀区L的底部边缘到最高允许液位高度，单位为米（m）；
G：介质的最大相对密度；
L：临界长度，在局部不连续处环向应力假定为“平均值”的最大铅垂长度，单位为毫米（mm）;
T ：储罐运行时间间隔（到下一次检验的时间），单位为年；
TOFD :衍射时差法超声检测（time of flight diffraction）；
2
T/CCSAS 042—2023
八第一层罐壁原始厚度，单位为毫米（mm）；
入：经检验维修后罐底板当前最小剩余厚度，单位为毫米（mm）；
it：罐底板未来（T结束时）的最小剩余厚度，单位为毫米（mm）；
im,n:按强度要求计算出的罐壁最小允许厚度，单位为毫米（mm）；
t：：腐蚀区域内的最小平均厚度，单位为毫米（mm）；
乙：腐蚀区域内的最小剩余厚度（点蚀/凹坑部位除外），单位为毫米（mm）；
V。：罐底板最大计算腐蚀速率，单位为毫米每年（mm/a）；
［。］：最大许用应力，单位为兆帕（MPa）；
G焊接接头系数。
5总体要求
5.1在役储罐的检验包括年度检查、定期检验和基于风险的检验。
5.2年度检查可由常压储罐使用单位经过相关培训的人员实施，也可委托检验机构实施。
5.3年度检查每年进行一次,实施定期检验的年份可不再进行年度检查。
5.4年度检查完成后应给出允许使用、监控使用或停止使用的检查结论。
5.5定期检验工作应由检验机构和检验员实施。
5.6无损检测人员应持有相应项目的U级或W级特种设备无损检测人员资质证书。
5.7定期检验可选择开罐检验、在线检验或基于风险的检验方式。首次定期检验宜选择开罐检验 方式。
5.8定期检验周期应根据实测的罐体腐蚀速率和罐体最小允许厚度确定，以保证下次检验时罐体实际 厚度不小于标准所要求的最小厚度为原则。
5.9基于风险的检验,应根据风险评估制定的检验策略和实际检验结果确定下次检验时间。
6 年度检查
6.1 一般要求
年度检查以目视检查为主，目视检查按NB/T 47013.7的规定执行；年度检查一般不必拆除保温 层，当保温层损坏严重可能造成罐体腐蚀或有其他异常情况时，可根据需要局部拆除。
6.2 年度检查内容
6.2.1罐底检查主要内容如下：
a）裸露的底板与壁板连接的角焊缝有无开裂、泄漏或其他损伤；
b）罐壁外侧裸露的边缘底板延伸部分的腐蚀情况；
C）罐壁外侧裸露的边缘底板有无异常变形；
d）罐壁外侧边缘底板延伸部分的防水裙有无破损；
e）防雷防静电接地设施有无损伤。
6.2.2罐壁检查主要内容如下：
a）铭牌或标识是否完整、清楚；
b）保温层有无破损、脱落、潮湿；
c）裸露部分罐壁防腐层有无脱落、起皮；
d）裸露部分本体、接管、焊接接头、抗风圈、盘梯等有无开裂、明显变形、泄漏等损伤； e）罐壁有无明显倾斜或变形；
3
T/CCSAS 042—2023
f） 附属管线有无明显变形；
g）定点测厚部位厚度有无明显变化；
h）环向通气孔有无堵塞；
i）罐前阀、罐根阀、紧急切断阀等阀体有无泄漏，防火罩有无破损。
6.2.3固定顶检查主要内容如下：
a）有无明显变形、积水、凹陷、鼓包及渗漏穿孔等缺陷；
b）保温层及防水檐是否完好，有无明显损坏，有无渗漏痕迹；
C）裸露部分防腐层有无脱落、起皮等缺陷；
d）裸露部分焊缝有无腐蚀、开裂等缺陷；
e）金属元件的等电位连接有无损坏、脱落；
f）罐顶附件有无损伤；
g）氮封阀、呼吸阀、紧急泄放阀、阻火器、通气孔有无堵塞或严重腐蚀；
h）定点测厚部位厚度有无明显变化。
6.2.4外浮顶检查主要内容如下：
a）浮盘有无明显腐蚀、渗漏穿孔、异常变形、积水、凹陷、鼓包等缺陷；
b）浮顶密封有无渗漏或损伤痕迹；
c）防腐层有无脱落、起皮等缺陷；
d）焊缝有无腐蚀、开裂等缺陷；
e）转动浮梯、导向装置有无异常或损坏，浮梯、踏步板有无明显腐蚀；
f）浮顶支柱密封是否严密，橡胶帽有无老化；
g）排水装置有无阻塞，水封是否有效；
h）呼吸阀、阻火器、自动通气阀有无阻塞或严重腐蚀；
i）浮顶等电位连接导线是否完好、等电位连接有无损坏、接头是否牢固；
j）导向柱、量油管有无明显变形、腐蚀；
k）浮舱内隔板、肋板和桁架是否完好，浮舱内有无介质渗漏；
1） 定点测厚部位及浮舱底板厚度有无明显变化。
6.2.5储罐基础检查主要内容如下：
a）基础检漏孔有无介质泄漏；
b）承台或基础有无损坏、下沉、倾斜、开裂；
c）地脚螺栓有无腐蚀、损伤。
6.2.6储罐运行检查主要内容如下：
a）储罐与相邻管道或者构件有无异常振动、响声或者相互摩擦；
b）有无超安全液位运行；
c）液位测量装置有无异常。
6.3年度检查报告
年度检查工作完成后，检查人员应根据实际检查情况出具检查报告（主要检查内容和检查结论报告 格式见附录A），给出下述之一的结论意见：
a）允许使用：指未发现或者只发现了不影响正常使用的轻微缺陷，可以在允许的参数范围内继续 使用；
b）监控使用：指发现了采取措施后能保证正常使用的缺陷，可以有条件地监控使用，结论中应注 明监控使用需要解决的问题及其完成期限；
c）停止使用：发现了严重缺陷，不能保证储罐正常使用时，应停止运行。
4
T/CCSAS 042—2023
7定期检验与适用性评价
7.1 一般要求
7.1.1定期检验可采用开罐检验或在线检验方式。
7.1.2检验项目一般可包括宏观检查、罐体腐蚀检测、变形检测、防腐层检测、保温层检测、附件检测、 焊缝缺陷检测和基础检测，检验项目应与检验方式相适应。
7.1.3检测方法以目视检测、超声波测厚、漏磁检测、声发射检测、焊缝表面检测为主，检验员认为必要 时还可采用高频导波检测、焊缝埋藏缺陷检测、真空试漏检测、三维扫描检测以及其他适用的方法。
7.1.4检验程序包括资料审查、检验方案制定、检验条件准备、检验实施、适用性评价、检验报告出 具等。
7.2 资料审查
资料审查是制定检验方案、实施检验的前提条件，检验人员应在检验实施前进行资料审查。资料审 查主要内容包括：
a）设计、施工及验收资料，包括设计文件、质量证明书、竣工图、无损检测报告、竣工验收报告等； b）检验周期内的改造或者重大维修资料,包括施工方案及其施工记录、验收记录；
C）使用管理资料，包括运行记录、盛装介质变更情况、运行中出现异常情况的记录等；
d）检验资料,包括检验周期内的年度检查报告和上次检验报告；
e）其他相关资料。
其中a）项资料,在首次检验时应进行审查，非首次检验时根据实际需要决定是否进行审查。
7.3检验方案制定
检验人员应根据资料审查结果、储罐的使用情况及其可能的损伤模式，依据本文件要求制定检验方 案，明确检验方式、检验内容、检验方法、合格判定准则以及检验结果处理、检验报告要求等。
7.4检验条件准备
定期检验至少应具备以下条件。
a）符合GB 30871要求。
b）清理或者拆除影响检验的罐体附属部件或者其他物体,需要登高检验时搭设脚手架或轻便梯。
c）需要实施检验的罐体表面，特别是腐蚀部位和可能产生裂纹性缺陷的部位，应彻底清理干 净,需要实施磁粉、渗透、超声等无损检测的表面应打磨平滑,需出金属光泽。
d）开罐检验时应打开罐壁和罐顶人孔（透光孔），将罐内介质清理干净，拆除浮顶密封，断开或用 盲板隔断进出料管道，设置明显的隔离标志，按要求配备通风、安全救护等设施。
e）实施漏磁检测的，应清除可能影响检测的固态或液态障碍物（如焊疤等），宜采用喷砂/拋丸等 方法对罐底板进行预处理。
f）实施声发射检测的，检测时液位不宜低于半年来最高操作液位的85%。特殊情况下，检测液 位应高于传感器安装位置1 m以上。检测前应关闭进出口阀门及其他干扰源，如搅拌器、加 热设施、雷达液位计等。保持液位稳定静置2 h以上。
7.5检验实施
7.5.1宏观检查
宏观检查时可采用5〜10倍放大镜、检验锤、焊缝尺、样板尺等辅助工具；检查内容应包括罐体腐
5
T/CCSAS 042—2023
蚀、渗漏、变形、沉降、防腐层、保温层、附件以及罐区环境，其中防腐层、保温层检查应符合7.5.4、7.5.5 的规定。
详细内容见附录B0
7.5.2罐壁板、罐顶板厚度测定
7.5.2.1厚度测定宜采用具备带涂层测厚功能的超声波测厚仪，高温罐应采用高温检测仪，保温罐宜采 用具备带保温层测厚功能的检测仪。在保证检测有效性的前提下，亦可采用其他适宜的检测工具。
7.5.2.2测点数量以能准确反映被测板块的实际厚度为原则。一般情况下，每个检测区（一块板或一块 板上的一个局部腐蚀区）不少于5点，根据不同区域的腐蚀情况，可以适当调整测点数量。当测定结果 异常时,应在异常点周围增加检测点，以确定检测部位的真实厚度。
7.5.2.3测点位置可按下列三种情况布置：
a）按排板的每块板布点；
b）按每块板的局部腐蚀区域布点；
c）按点蚀布点。
前两种情况检测每一块板或每一个腐蚀区内的平均减薄量，后一种情况检测腐蚀严重部位的腐蚀 深度。
7.5.2.4壁板测厚重点为罐底板向上1 m范围内和宏观检查发现的可疑部位，顶板（浮舱底板）的测厚 重点为宏观检查发现的腐蚀严重部位。检验员或使用单位认为必要时还需对浮顶集水坑实施厚度 测定。
7.5.3罐底板腐蚀检测
7.5.3.1漏磁检测
漏磁检测应符合以下要求。
a）漏磁检测主要用于开罐条件下罐底板腐蚀检测，漏磁检测按JB/T 10765的规定执行。
b）宜对整个罐底板可接触部位进行检测。经过在线监测、声发射在线检测或其他方法预检测确 定的可疑或腐蚀明显部位，应作为重点部位进行检测。
c）对于超过可接受程度的腐蚀缺陷或可疑部位，宜采用双晶直探头超声检测或超声C扫描等方 法进行复验，以精确检测实际腐蚀程度。超声检测按NB/T 47013.3的规定执行。
7.5.3.2声发射检测
声发射检测应符合以下要求：
a）声发射检测用于在线条件下罐底板的腐蚀检测，声发射检测按JB/T 10764的规定执行；
b）当声发射检测结果显示边缘底板有严重腐蚀时，宜对边缘底板相应部位进行高频导波检测抽 查，以定量检测实际腐蚀状态。
7.5.4保温层检测
保温层检测采用目测和选点取样检查方法，主要检查保温结构、材料破损情况、护板变形和固定 情况。
7.5.5 防腐层检测
7.5.5.1以目视检测为主，检查防腐层有无破损、脱落、粉化等损伤情况。
7.5.5.2当目视检测发现异常，检验员认为必要时需进行防腐层漏点检测：
6
T/CCSAS 042—2023
a）导静电涂层采用低压检漏仪检测；
b）绝缘涂层宜采用电火花检测仪检漏，当涂层厚度小于200 Am时，可采用低压检漏仪检测。
7.5.6罐体变形检测
罐体变形检测以目视检查为主，当发现罐体有明显异常或检验人员/使用单位认为必要时，应采用 全站仪、三维扫描仪等检测仪器进行垂直度、圆度、局部变形量等测定。
7.5.7焊缝检测
7.5.7.1表面检测
表面缺陷检测应符合以下要求。
a）检测部位：大角焊缝、边缘底板对接焊缝、第一层壁板纵焊缝、第一、二层壁板丁字焊缝和钢制 中央排水管焊缝。
b）开罐检验时检测比例不宜低于20% ,在线检验时应根据现场情况决定是否实施表面检测。宏 观检查中发现的渗漏或可疑部位、进出料接管和罐根阀与壁板连接角焊缝、浮顶集水坑角焊缝 100%检测。
C）检测发现裂纹类缺陷的，应加倍扩检，扩检后再发现缺陷的则100%检测。
d）铁磁性材料优先选用磁粉检测方法,无法实施磁粉检测的和非铁磁性材料制罐宜采用渗透检 测方法。
e）表面检测按NB/T 47013.4或NB/T 47013.5的规定执行。
7.5.7.2内部埋藏缺陷检测
埋藏缺陷检测应符合以下要求：
a）检测部位：检验中发现的焊接接头渗漏部位及其两端延长部位、焊缝裂纹部位和检验员认为需 要进行焊缝埋藏缺陷检测的其他部位；
b）埋藏缺陷检测应根据现场条件，按NB/T 47013的规定选择射线、超声、TOFD或相控阵超声 等检测方法。
7.5.7.3渗漏检测
宏观检查发现罐底板、浮顶单盘板焊缝、浮舱底板焊缝、浮舱底板与壁板连接焊缝异常或有怀疑 时，应进行渗漏检测。渗漏检测可采用真空试漏法、充气试漏法或煤油试漏法，真空试漏负压值不低于 53 kPa，充气试漏时应向密封舱鼓入压力不小于785 Pa的压缩空气。
7.5.8附件检查
附件检查以目视为主，必要时采用仪器进行测试。附件检查主要内容如下：
a）浮顶排水管有无堵塞、渗漏，其附件有无异常；
b）宜采用窥镜对浮顶排水管进行内部腐蚀状况检查并进行水压试验；
c）加热盘管、除蜡加热盘管有无损伤、变形，必要时进行腐蚀检测、水压试验；
d）导向柱有无卡阻、磨损，变形；目视检测发现明显异常时应测定导向管、量油管垂直度；
e）浮顶支柱有无腐蚀，套管、垫板、套管加强板有无损伤；
f）转动浮梯及其导轨有无明显变形、损伤；
g）浮梯滚轮外缘铜皮是否完好；
7
T/CCSAS 042—2023
h）浮顶密封带有无变形、穿孔、翻卷、撕裂，密封压板是否齐全、完整；
i） 刮蜡装置是否完整、灵活、有无变形损坏，刮蜡板与罐壁间隙有无异常；
j）组装式内浮顶有无明显腐蚀、开裂，浮筒、浮箱等浮力元件有无破损渗漏；
k）氮封阀、呼吸阀、液压安全阀、紧急泄放阀、阻火器有无堵塞、损伤；相关标准或法规有要求的应 按要求进行检验（呼吸阀、紧急泄放阀检验方法见附录C）；
1）液位计、温度计有无损坏；
m）防雷防静电设施是否完好、导电性能是否符合技术要求；
n）罐体静电导出装置及人体静电导出装置是否完好；
O）紧急排水装置有无堵塞、渗漏；
P）挡雨板和泡沫堰板有无损坏；
q）消防设施、喷淋装置是否完好，有无明显腐蚀、渗漏；
r）侧壁式搅拌器有无渗漏；
S）罐前阀开关是否灵活，密封部位有无渗漏，阀门执行机构是否完好；
t）紧急切断阀阀体有无泄漏，防火罩有无破损；
U）油气连通设施上的阻火器、单向阀、切断阀等设施是否完好；
V）阴保系统有无异常；
W）金属软管或波纹管有无严重腐蚀和变形；
X）抗风圈、盘梯有无严重腐蚀和变形；
y）人孔、清扫孔、量油孔及孔盖有无渗漏痕迹，靠近罐体侧出入口管道阀门是否完好，阀门法兰有 无渗漏痕迹；
Z）盘梯/罐顶护栏有无断裂、变形或严重腐蚀，罐顶操作平台、人行踏步有无严重腐蚀。
7.5.9储罐基础检查
基础检查以宏观检查为主，检查内容详见附录B“储罐基础部分”。
当发现基础存在异常，发生塌方、地震等自然灾害或检验人员/使用单位认为必要时，应进行基础沉 降观测。基础沉降观测按GB 50128规定执行。
7.6适用性评价
7.6.1基本要求
7.6.1.1检验人员应根据检验结果和发现的缺陷性质，发展趋势及其对储罐运行可能产生的影响，按照 本章给出的评价方法，确定储罐的服役适用性、缺陷处理建议、允许继续运行的参数和下次检验时间 建议。
7.6.1.2适用性评价需要考虑的因素包括但不限于：
a）储存介质或积水层造成的内部腐蚀；
b）环境暴露造成的外部腐蚀；
C）应力和许用应力；
d）储存介质的性质，如相对密度、温度和腐蚀性；
e）储罐使用环境下的金属设计温度；
f）罐顶外部的动载荷、风载荷、地震载荷；
g）储罐基础、土壤及其沉降情况；
h）建造材料的理化性能；
8
T/CCSAS 042—2023
i）罐体变形；
j） 运行条件，如进/出料速率和频次。
7.6.2罐顶评价
7.6.2.1 一般规定
罐顶评价应符合以下要求：
a）当罐顶腐蚀严重时，应对罐顶进行整体强度和稳定性校核；
b）对有开裂、穿孔或到下次检验之前腐蚀程度可能达到任意600 cmz面积上平均剩余厚度小于 2.3 mm的区域，应进行修补或更换相应板块。
7.6.2.2固定顶
对于损坏或腐蚀、变形明显的支撑件（如支柱）应单独进行评价，必要时应进行修补或更换。
7.6.2.3 浮顶
浮顶评价应符合以下要求：
a）对于点蚀/坑蚀部位应单独评价，对于在下一次检验之前可能导致穿孔的点蚀/坑蚀部位应予 维修或更换；
b）对罐顶支撑系统、周边密封系统、附件（如罐顶浮梯）、防转动装置、排水系统和通气系统等进行 评价，以确定是否需要维修或更换。
7.6.3罐壁评价
7.6.3.1 一般规定
罐壁评价应符合以下要求：
a）对可能影响罐壁功能或结构完整性的腐蚀、劣化或损伤均应进行评价；
b）罐壁均匀腐蚀和点蚀/坑蚀应分别进行评价；
c）到运行期末，如果罐壁腐蚀可能超出腐蚀裕量,应评价剩余厚度是否适于继续服役；
d）当罐壁剩余厚度不能满足最小厚度要求时，可以修补腐蚀或损坏的区域、降低储罐的运行高度 或停用的处理方法；
e）罐壁适于继续运行的最小厚度的计算方法见7.6.3.2。
7.6.3.2罐壁最小厚度的计算
罐壁最小厚度的计算应符合以下要求。
a）当罐体直径小于或等于60 m时，罐壁最小允许厚度按公式（1）和公式（2）计算:
1）某层罐壁整个壁板的最小允许厚度Xmn
4. 9D（H — 0. 3）G
才min
(1 )
2）某层罐壁任意其他位置的最小允许厚度：
4. 9 HDG
Xmin ［入
(2 )
按公式（1）或公式（2）计算出来的罐壁厚度仅考虑了在介质载荷下的强度要求，条件适用时，还
应考虑风力载荷（稳定性）、地震载荷等附加载荷；任何情况下，Xmn取值不小于2.6 mm
O
9
T/CCSAS 042—2023
b)
C)
当罐壁实际厚度不满足最小允许厚度要求时，应按公式（1）或公式（2）反算出最高允许使用 液位。
注：实际厚度包含到下次检验前的腐蚀裕量。
当罐体直径大于60 m时,应采用变设计点法或分析设计法进行计算。罐壁厚度的变设计点法 计算按GB 50341的规定执行。
7.6.3.3
剩余厚度的确定
应按以下两种情况进行剩余厚度确定。
a)
在存在大面积腐蚀区域时，按下述步骤确定每层罐壁的剩余厚度，求平均值（见图1）。
1）确定每个腐蚀区域内的最小厚度%（分散的点蚀/凹坑除外）。
2）按公式（3）计算临界长度Lo
L =33.8 槡九 .........................
L最大值取1 000 mm,腐蚀区的实际铅垂长度可能超过L。
(3 )
将腐蚀区域至少分成5个等间距的铅垂平面，用目视检测或其他方法判定该区域中哪些铅垂 平面受腐蚀影响最大。在每个铅垂平面长度L的范围内测定其平均厚度%vg,各个铅垂面平 均厚度的最小值即最小平均厚度*。
标引序号说明：
a〜e--检验员选定的检验铅垂平面。
方2为不包括点蚀/坑蚀的整个区域的最小厚度。

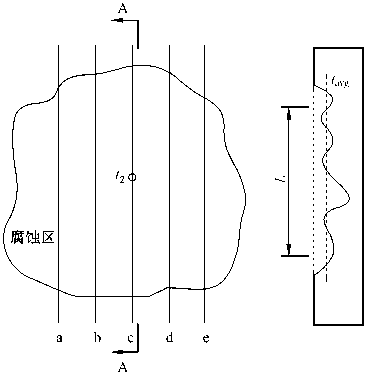

图1腐蚀区域的检验
b)
3）当& ^Zmm且％2 ≥0.6 Zmm时储罐可以继续运行。

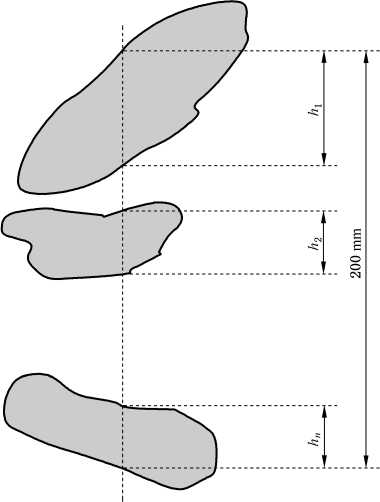

在满足下述条件时，分散的点蚀/坑蚀可忽略不计：
1）点蚀/坑蚀形成的剩余壁厚不小于罐壁最小可接受厚度的1/2（不含腐蚀裕量）； 2）在任意200 mm长度的铅垂线上腐蚀的总长度Xm≤50 mm（见图2）。
10
T/CCSAS 042—2023
标引序号说明：
自訪2，•••，九"——腐蚀区高度。
图2腐蚀凹坑的测量
7.6.4罐底评价
7.6.4.1 一般规定
中幅底板、边缘底板应分别进行评价。到运行期末,底板各部分的实际剩余厚度均不应小于最小允 许厚度。如果剩余厚度小于最小允许厚度，则应在罐底板增加衬里、修补、更换相应的罐底板或缩短储 罐的运行周期(检验间隔时间)；实施声发射检测的，执行JB/T 10764的规定。
7.6.4.2罐底板的剩余厚度计算
一般可按公式(4)计算到下次检验前整个或部分罐底板最小剩余厚度：
Zf=ZC — T XVC ..............................( 4 )
注：罐底板的腐蚀包括均匀腐蚀和点蚀/坑蚀，经修复后，孤立的点蚀/坑蚀可以不作为腐蚀因素考虑。
7.6.4.3罐底板的最小允许厚度
7.6.4.3.1任意情况下罐底板最小厚度不应小于表1规定。
表1罐底板最小允许厚度
|
下次检验前罐底板最小厚度/mm |
储罐罐底/基础设计 |
|
2.6 |
储罐罐底/基础设计没有探测和抑制罐底渗漏的设施 |
|
1.3 |
储罐罐底/基础设计有探测和抑制罐底渗漏的设施 |
|
1.3 |
储罐罐底设置有加强衬里，厚度大于13 mm |
7.6.4.3.2边缘板的最小允许厚度如下:
11
T/CCSAS 042—2023
a）边缘板最小厚度不应小于2.6 mm,局部点腐蚀可以忽略不计；
b）当储液相对密度小于1.0时，到运行周期末边缘板最小厚度不应小于表2的规定
表2环形边缘板最小允许厚度（一）
|
第一层罐壁原 始厚度Xa/mm |
第一层罐壁的应力6b | |||
|
168 |
186 |
205 |
223 | |
|
X ≤19 |
4.3 |
5.1 |
5.8 |
7.6 |
|
190 ≤25 |
4.3 |
5.6 |
7.9 |
9.7 |
|
25<X≤32 |
4.3 |
6.6 |
9.7 |
12.2 |
|
32<x ≤38 |
5.6 |
8.6 |
12.0 |
15.0 |
|
X >38 |
6.9 |
10.2 |
13.5 |
17.3 |
a储罐建造时的厚度。
b壁板内的应力值按6 = 4.41D（H-0.3）/f计算
c）当储液相对密度大于或等于1.0时，到运行周期末边缘底板最小厚度不应小于表3规定
表3环形边缘板最小允许厚度（二）
|
第一层罐壁原 始厚度Xa/mm |
第一层罐壁的应力6b | |||
|
190 |
210 |
220 |
250 | |
|
X ≤19 |
6 |
6 |
7 |
9 |
|
19<X≤25 |
6 |
7 |
10 |
11 |
|
25<X≤32 |
6 |
9 |
12 |
14 |
|
32<x ≤40 |
8 |
11 |
14 |
17 |
|
40<X ≤45 |
9 |
13 |
16 |
19 |
|
a第一层罐壁厚度指产品设计工况下的公称厚度减去腐蚀余量或水压试验工况下的公称厚度中的较大者。 b采用的应力是第一层壁板最大应力（产品设计或水压试验工况下应力较大者）。应力通过所需厚度除以第一 层罐壁厚度X,再乘以适用的许用应力来确定。 | ||||
7.6.4.3.3关键区域最小厚度应为罐底板原始厚度（不含腐蚀裕量）的1 /2或者按公式（3）计算得到的 最下层罐壁Xm,“的1/2中的较小者。
7.6.5罐体变形评价
罐体变形原则上应符合下列要求，不影响正常使用或运行时，可适当放宽：
a）罐壁变形对外观无明显影响并且不影响浮盘升降；
b）罐壁垂直度应不大于罐壁高度的0.4% ,且不大于127 mm；
c）拱顶局部变形对外观无明显影响；
d）浮顶局部凹凸变形对外观及浮顶排水无明显影响；
e）与罐体相连的进出料管无肉眼可见的弯曲变形；
f）罐底板的局部凹凸变形以B ≤15.4Do为合格。
12
T/CCSAS 042—2023
7.6.6焊缝检测结果评价
焊缝无损检测结果按照NB/T 47013相关部分规定进行评价，表面检测以I级为合格,射线检测以 W级为合格，超声检测、TOFD检测和相控阵超声检测以U级为合格；真空试漏或煤油试漏检测以无渗 漏为合格。
7.6.7附件评价
附件评价应依据检测结果并结合油罐运行状况进行。原则上应符合下列要求，不影响安全使用和 正常运行时，可适当放宽：
a）浮顶排水管无堵塞、渗漏，其附件无异常；
b）排水管内部无严重腐蚀，耐压试验合格；
C）加热盘管、除蜡加热盘管无损伤、变形，耐压试验合格；
d）量油管、导向柱无明显变形、倾斜、磨损，其附件转动灵活，浮顶升降无卡阻；
e）浮顶支柱无腐蚀，套管、垫板、套管加强板无损伤；
f）转动浮梯及其导轨无明显变形、损伤；
g）浮梯滚轮外缘铜皮完好；
h）浮顶密封带无变形、穿孔、翻卷、撕裂，密封压板齐全、完整；
i）刮蜡装置无损坏，刮蜡板与罐壁贴合紧密；
j）组装式内浮顶无明显腐蚀、开裂，浮筒、浮箱等浮力元件无破损渗漏；
k）氮封阀、呼吸阀、液压安全阀、紧急泄放阀、阻火器启闭正常，无堵塞；按标准要求实施检验 （校验）；
1）液位计、温度计无损坏；
m）防雷防静电设施完好、导电性能符合技术要求；
n）罐体静电导出装置及人体静电导出装置完好；
o）紧急排水装置无堵塞、渗漏；
P）挡雨板和泡沫堰板无损坏；
q）消防设施、喷淋装置完好,无肉眼可见的腐蚀、渗漏；
r）侧壁式搅拌器无渗漏；
S）罐前阀开关灵活，密封部位无渗漏，阀门执行机构完好；
t）紧急切断阀阀体无泄漏，防火罩完好；
U）油气连通设施上的阻火器、单向阀、切断阀等设施完好；
V）阴保系统无异常；
W）金属软管或波纹管无肉眼可见的腐蚀和变形；
x）抗风圈、盘梯无肉眼可见的腐蚀和变形；
y）其他附件:人孔、清扫孔、量油孔及孔盖无渗漏痕迹；
Z）盘梯/罐顶护栏无断裂、变形或严重腐蚀，罐顶操作平台、人行踏步无严重腐蚀。
7.6.8防腐层评价
防腐层应无锈斑、鼓包、粉化、龟裂和剥落，漏点检测无异常；不影响安全使用和正常运行时，可适当 放宽。
7.6.9保温层评价
保温层应无脱落、破损、开裂、渗水，护板表面无锈蚀；不影响正常使用时，可适当放宽。
13
T/CCSAS 042—2023
7.6.10储罐基础评价
储罐基础原则上应符合下列要求，不影响正常使用时，可适当放宽：
a）散水坡或承台无损坏，混凝土环墙无开裂、碎石或其他损伤；
b）环墙上的检漏孔无堵塞、环墙表面或储罐基础无介质渗漏痕迹；
C）罐底与基础之间的防水裙无损坏；
d）地脚螺栓无明显腐蚀、损伤；
e）基础沉降值应符合GB 50128的规定。
7.6.11综合评价
a）综合罐顶、罐壁、罐底的评价结果，以对功能要求、正常运行影响最严重的项目来判定下次检验 时间；
b）对返修部位或部件，按照返修后的复检结果进行评价。
7.6.12下次检验时间的确定
a）储罐检验周期应根据罐体实际腐蚀速率和最小允许厚度来确定；
b）首次定期检验时间，不宜超过投用后10年；
c）实施开罐检验的，根据罐体前期实际腐蚀速率并考虑储罐盛装介质、运行条件等因素计算下次 检验时间，最长检验周期不宜超过9年；
d）实施声发射在线检验的，按照JB/T 10764规定确定检验周期；
e）如果储罐关键资料缺失，应在充分考虑其对检验结论影响的基础上，确定下次检验时间；
f）当存在不能修复的超标缺陷时，宜采用合于使用评价方法判定储罐能否继续服役及其可继续 服役的时间。合于使用评价可参照GB/T 19624或其他适用的标准进行。
8基于风险的检验与评价
8.1基于风险的检验按照GB/T 30578的规定执行。
8.2使用单位应向检验机构提供设计、施工、运行、维修、检验以及罐区的地质、环境等相关技术资料； 实施检验的应满足7.4的要求。
8.3检验人员应在使用单位相关人员协同下采集数据，实施风险评估，制定检验策略。
8.4检验策略的实施应符合7.5.1〜7.5.9的规定。
8.5适用性评价应符合7.6的规定。
8.6基于风险的检验周期应根据风险评估结果确定。
9检验/适用性评价报告
完成全部工作后，检验人员应如实出具检验报告和/或风险评估报告，按照检验实施机构质量体系 的要求完成审批后，提交给运营或委托单位。
14
T/CCSAS 042—2023
附录A
（资料性）
年度检查主要内容和检查结论报告格式
年度检查结论报告见表A.1,年度检查主要内容见表A.2。
表A.1年度检查结论报告
|
储罐名称 |
储罐编号 | |||||
|
罐顶形式 |
公称容积 | |||||
|
几何尺寸 |
投用时间 | |||||
|
使用单位 | ||||||
|
检查依据 | ||||||
|
检查发现的问题、缺陷描述及处理建议（可附图片或附页） | ||||||
|
检查结论 |
□允许使用 |
□监控使用 |
□停止使用 | |||
|
备 注 | ||||||
|
检 查 |
年 月日 | |||||
|
审 核 |
年 月日 |
检验专用章 | ||||
|
批 准 |
年 月日 | |||||
15
T/CCSAS 042—2023
表A.2年度检查主要内容
|
序号 |
年度检查主要内容 |
|
罐底检查主要内容 | |
|
1 |
裸露的底板与壁板连接的角焊缝有无开裂、泄漏或其他损伤 |
|
2 |
裸露的底板外露部分的腐蚀情况 |
|
3 |
裸露的底板边缘板有无明显变形 |
|
4 |
底板外侧的防腐防水保护层有无破损 |
|
5 |
防雷接地设施有无损伤 |
|
罐壁检查主要内容 | |
|
6 |
铭牌或标识是否完整、清楚 |
|
7 |
保温层有无破损、脱落、潮湿 |
|
8 |
裸露部分罐壁防腐层有无脱落、起皮 |
|
9 |
裸露部分本体、接管、焊接接头等有无开裂、明显变形、泄漏等损伤 |
|
10 |
罐体有无明显倾斜或变形 |
|
11 |
附属管线有无明显变形 |
|
12 |
对定点测厚部位进行厚度测定 |
|
13 |
环向通气孔有无堵塞 |
|
14 |
紧急切断阀阀体是否有泄漏，防火罩是否破损、老化 |
|
固定顶检查主要内容 | |
|
15 |
有无明显变形、积水、凹陷、鼓包及渗漏穿孔等现象 |
|
16 |
保温层及防水檐是否完好，有无明显损坏，有无渗漏痕迹 |
|
17 |
裸露部分防腐层有无脱落、起皮等缺陷 |
|
18 |
裸露部分焊缝有无腐蚀、开裂等缺陷 |
|
19 |
金属元件的等电位连接有无损坏、脱落 |
|
20 |
罐顶附件有无损伤 |
|
21 |
氮封阀、呼吸阀、紧急泄放阀、阻火器、通气孔有无堵塞或严重腐蚀 |
|
22 |
对定点测厚部位进行厚度测定抽查 |
|
外浮顶检查主要内容 | |
|
23 |
浮盘有无明显腐蚀、渗漏穿孔、异常变形以及有无严重的积水、凹陷、鼓包等现象 |
|
24 |
浮顶密封有无渗漏损伤痕迹 |
|
25 |
防腐层有无脱落、起皮等缺陷 |
|
26 |
焊缝有无腐蚀、开裂等缺陷 |
|
27 |
转动浮梯、导向装置有无异常或损坏，浮梯、踏步板有无明显锈蚀 |
|
28 |
浮顶支柱密封是否严密，橡胶帽有无老化现象 |
|
29 |
排水装置有无阻塞，水封是否有效 |
|
30 |
呼吸阀、阻火器、自动通气阀有无阻塞 |
16
表A.2年度检查主要内容（续）
T/CCSAS 042—2023
|
序号 |
年度检查主要内容 |
|
31 |
浮顶等电位连接导线是否完好、等电位连接有无损坏、接头是否牢固 |
|
32 |
导向柱、量油管有无明显变形、腐蚀 |
|
33 |
浮舱内隔板、肋板和桁架是否完好，浮舱内有无介质渗漏痕迹 |
|
34 |
对定点测厚部位及浮舱底板进行厚度测定抽查 |
|
基础检查主要内容 | |
|
35 |
基础检漏孔有无介质泄漏痕迹 |
|
36 |
承台或基础有无损坏、下沉、倾斜、开裂 |
|
37 |
地脚螺栓有无腐蚀、损伤 |
|
运行检查主要内容 | |
|
38 |
储罐与相邻管道或者构件有无异常振动、响声或者相互摩擦 |
|
39 |
有无超安全液位运行 |
|
40 |
液位测量装置有无异常 |
17
T/CCSAS 042—2023
附录B
（资料性）
宏观检查主要内容
宏观检查主要内容见表B.1。
表B.1宏观检查主要内容
|
序号 |
检查内容 |
|
储罐基础部分 | |
|
1 |
基础有无明显下沉（雨水可能渗入罐底下部） |
|
2 |
散水坡或承台有无损坏 |
|
3 |
罐体与基础间防水有无损坏 |
|
4 |
防静电接地设施有无损坏 |
|
5 |
地脚螺栓有无腐蚀、损伤 |
|
6 |
罐体外部罐底板边缘腐蚀状况 |
|
7 |
混凝土环墙有无开裂、破损或其他损伤 |
|
8 |
环墙上的检漏孔、环墙表面有无介质泄漏痕迹 |
|
9 |
罐底板与基础是否贴合、罐底下侧有无生长植被 |
|
10 |
沿罐体流下的雨水能否排到罐体外面 |
|
11 |
罐区排水是否正常 |
|
12 |
围堰内有无堆放垃圾或其他易燃物 |
|
罐壁外部 | |
|
13 |
保温层有无破损、撕裂或剥落，上部防水檐有无破损（注意雨水可能进入保温层） |
|
14 |
涂层有无变色、脱落、起皮或其他损伤 |
|
15 |
壁板有无凹陷、鼓包或其他变形（注意接管附近壁板是否有由于接管沉降、偏转而导致的凹陷变形） |
|
16 |
壁板有无明显腐蚀或损伤（包括点蚀、坑蚀） |
|
17 |
壁板或焊缝有无渗漏痕迹 |
|
18 |
罐壁通气孔有无异常堵塞或损坏（内浮顶罐） |
|
19 |
可接触部位罐体焊缝有无裂纹和渗漏痕迹（特别注意罐壁与罐底间的角焊缝、下部二圈壁板及最上部一圈 壁板的纵、横焊缝以及进出口接管与罐体的连接焊缝） |
|
20 |
罐体有无明显倾斜或变形（可能需要测量垂直度或圆度） |
|
21 |
锤击检查有无异常声响（可能有明显减薄或腐蚀） |
|
22 |
盘梯涂层有无变色、脱落、起皮等损伤 |
|
23 |
盘梯及其护栏有无腐蚀、变形、开裂等损伤 |
|
24 |
盘梯与罐体连接焊缝部位有无腐蚀、开裂或渗漏迹象 |
|
25 |
抗风圈（加强圈）及其与罐体连接部位有无腐蚀或其他损伤（涂层失效、点蚀、腐蚀产物堆积） |
18
表B.1宏观检查主要内容（续）
T/CCSAS 042—2023
|
序号 |
检查内容 |
|
26 |
抗风圈水平铺板上泄水孔能否正常排水 |
|
27 |
接管、人孔和补强板有无开裂和泄漏迹象 |
|
28 |
法兰和螺栓周围有无泄漏痕迹 |
|
29 |
进出口阀门、人孔、清扫孔的紧固件有无松动 |
|
罐顶外部 | |
|
30 |
锤击检查有无异常声响（可能有明显减薄或腐蚀，通常首先腐蚀固定顶边缘和罐顶中心椽部位） |
|
31 |
保温层有无破损、撕裂或剥落（雨水可能进入保温层） |
|
32 |
顶板涂层有无变色、脱落、起皮等损伤 |
|
33 |
顶板有无凹陷、鼓包、腐蚀、穿孔等损伤 |
|
34 |
罐顶护栏有无腐蚀、变形、开裂等损伤 |
|
35 |
罐顶作业平台有无腐蚀、变形、开裂等损伤 |
|
36 |
罐顶有无变形和积水痕迹 （固定顶板明显凹陷表明椽梁失效，浮顶大面积积水表明排放设计不当或罐顶不水平，如果排向一侧，浮舱 可能出现渗漏） |
|
37 |
4个方向测量浮顶边缘板到上部水平焊缝之间的距离偏差（偏差过大表明浮顶没有保持水平，这可能表明罐 体不圆度、垂直度超标、浮舱泄漏或堵塞；对于小直径油罐，意味着该水平面承受着不均匀载荷）（适用于在 线检测） |
|
38 |
浮舱有无渗漏痕迹 |
|
39 |
浮顶排水管、单向阀、回转接头运行有无异常，浮顶排水管是否进行水压试验 |
|
40 |
浮顶罐浮梯有无腐蚀 |
|
41 |
浮顶罐浮顶密封带有无变形、穿孔、翻卷和撕裂，密封压板是否齐全、完整 |
|
42 |
浮顶与壁板间距有无明显异常 |
|
43 |
浮顶罐刮蜡装置是否完整、灵活、有无变形损坏，刮蜡板与罐壁间隙有无异常 |
|
44 |
呼吸阀、液压安全阀、阻火器、紧急泄放阀启闭是否正常，有无堵塞，是否按年度实施检验 |
|
45 |
浮梯斜梁有无严重腐蚀 |
|
46 |
固定梯级与斜梁焊缝有无明显腐蚀或开裂 |
|
47 |
浮梯与量油平台连接位置有无明显腐蚀或磨损 |
|
48 |
枢轴杆、活动部件的明显有无腐蚀或磨损 |
|
49 |
浮梯与罐顶导轨架有无明显错位 |
|
50 |
浮梯导轨顶面有无明显磨损 |
|
51 |
浮梯滚轮外缘铜皮是否完好 |
|
52 |
浮梯导轨的焊缝有无明显腐蚀 |
|
53 |
导轨支架与顶板或补强板间焊缝有无开裂等损伤 |
|
罐壁内部 | |
|
54 |
防腐层有无变色、脱落、起皮或破损 |
19
T/CCSAS 042—2023
表B.1宏观检查主要内容（续）
|
序号 |
检查内容 |
|
55 |
壁板有无明显腐蚀减薄、坑蚀、密集点蚀或其他损伤 （特别注意最下层壁板靠近罐底板部位，测量并记录其位置及大小、深度）___________________ |
|
56 |
母材表面有无渗漏痕迹 |
|
57 |
焊缝有无损伤及表面渗漏痕迹 |
|
58 |
有无未磨平的焊缝、焊疤（适用于浮顶罐） |
|
59 |
浮顶与罐壁间隙有无明显异常（适用于浮顶罐） |
|
60 |
表面有无明显摩擦痕迹或沟槽（可能存在罐体变形或密封空间不当，适用于浮顶罐） |
|
罐底上表面 | |
|
61 |
用手灯辅助观测罐底板有无明显变形［允许的变形高度B ≤15.4D0（D0为凸起区域或局部凹陷内切圆的直 径）］,记录不能正常排除积水的低陷区域____________________________________ |
|
62 |
防腐层有无变色、脱落、起皮或破损等缺陷 |
|
63 |
有无明显的表面损伤（穿孔、坑蚀、密集点蚀、机械损伤），严重损伤应测量并记录 |
|
64 |
焊缝损伤及表面有无渗漏痕迹（特别注意大角焊缝） |
|
65 |
固定部件、支架、支柱下面的垫板有无开焊或损伤 |
|
66 |
内部排液槽有无异常（减薄、腐蚀、开裂、渗漏） |
|
67 |
牺牲阳极消耗情况 |
|
68 |
罐底板下侧有无明显空穴 |
|
69 |
浮顶支柱垫板有无侵蚀、焊缝开裂、过多凹痕（表明储罐承载过大） |
|
70 |
浮顶支柱有无变形、倾斜 |
|
71 |
浮顶防转钢丝绳有无腐蚀、断裂 |
|
72 |
导向管、量油管有无倾斜、外壁划伤 |
|
73 |
加热盘管、除蜡加热盘管有无损伤、变形，是否进行水压试验 |
|
74 |
导向管有无卡阻、磨损，变形；目视发现明显异常时应测定导向柱、量油管垂直度 |
|
75 |
浮顶支柱有无腐蚀，套管、垫板、套管加强板有无损伤 |
|
76 |
锤击检查有无异常声响（明显减薄或腐蚀） |
|
其他附件 | |
|
77 |
液位计、温度计有无损坏 |
|
78 |
储罐防雷接地接地极位置、距离和接地电阻值 |
|
79 |
高高液位报警/低低液位报警设备是否完好 |
|
80 |
储罐静电导出装置及人体静电导出装置是否完好 |
|
81 |
紧急排水装置无堵塞、渗漏 |
|
82 |
挡雨板和泡沫堰板无损坏 |
|
83 |
防设施、喷淋装置完好,无明显腐蚀、无泄漏 |
|
84 |
罐前阀开关灵活，密封部位无泄漏，电动阀门执行机构完好 |
|
85 |
油气联通设施上的阻火器、单向阀、切断阀等设施完好 |
20
表B.1宏观检查主要内容（续）
T/CCSAS 042—2023
|
序号 |
检查内容 |
|
86 |
阴保系统有无异常 |
|
87 |
金属软管或波纹管有无过度腐蚀和变形 |
|
88 |
人孔、清扫孔、量油孔及孔盖有无介质渗漏痕迹 |
|
其他 | |
21
T/CCSAS 042—2023
附录C （资料性） 呼吸阀与紧急泄放阀检验方法
C.1检验项目
呼吸阀与紧急泄放阀检验项目包括外观检验、动作性能检验、开启压力检验和泄漏量检验。
C.2检验装置
检验装置一般由气源、通气管路、流量计、压力表和试验台等组成。在线检验装置宜采用储存有空 气或氮气的气瓶作为气源，离线检验装置宜配备空气压缩机和储气罐；储罐或气瓶与被检阀门之间应装 设减压阀，以保证压力稳定。
C.3检验实施
C.3.1外观检验
外观检验以目视为主，必要时可借助焊缝检验尺、放大镜等工具，以满足下述条件为合格：
a）紧固件无松脱；
b）阀罩或防雨罩无杂物堵塞，防护网无破损；
C）阀体无影响正常工作的裂纹、泄漏和严重腐蚀等损伤。
对阻火呼吸阀，还应增加下述阻火器部分外观检验内容：
a）无影响正常工作的损伤、裂纹、泄漏和锈蚀；
b）紧固件无松脱；
c）阻火盘及支架无损伤，孔隙无明显堵塞、变形。
C.3.2动作性能试验
动作性能以阀盘启闭灵活、动作完成后能处于关闭状态为合格。
C.3.3开启压力和泄漏量试验
C.3.3.1在线检验
C.3.3.1.1在线检验可采用压力法或反向压差法。
C.3.3.1.2以检验接口或检验副阀截断罐内介质与待检阀门之间的连通，通过外部测试气源对待检阀 门施加正负压力，进行开启压力和泄漏量检验的方法称为压力法。
压力法检验应符合以下要求。
a）检验条件
1）采用压力法实施在线检验的，需要在设计制造阀体时预留检验接口，未预留检验接口 的，则需在阀门和储罐之间临时加装一个检验副阀；
2）停止储罐进出物料作业，使罐内压力保持平稳；
3）通过检验接口或检验副阀，连接检验气源、检验仪器和待检阀门，并使检验气源至待检阀 门之间保持密封；

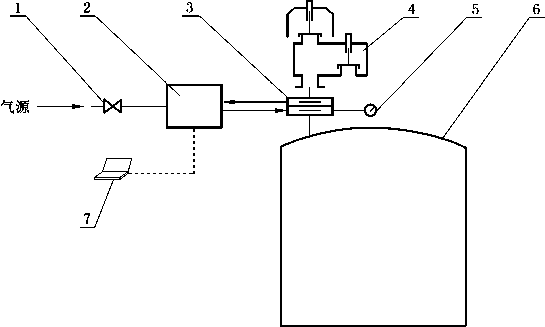

4）压力法在线检验装置如图C.1所示。
22
T/CCSAS 042—2023
标引序号说明：
1 调节阀；
2..检验设备；
3——检验接口/副阀;
4--待检阀门；
5 压力表；
6...储罐；
7--数据处理系统
图C.1压力法在线检验装置示意图
b）开启压力检验
打开调节阀1,使测试气体通过检验设备进入待检阀门，缓慢调整测试气体压力，驱动阀盘开启；当 持续增加气体流量和压力/真空值而阀门入口处压力表5示值保持不变时，进口处压力值即为开启 压力。
C）泄漏量检验
调整测试气体压力，使阀门腔体压力稳定在测试压力，持续输入测试气体，所测到的气体消耗即为 呼吸阀的泄漏量。
注：测试压力一般为0.75倍的开启压力，根据不同标准要求，也可以为0.8倍或0.9倍的开启压力。
C.3.3.1.3保持罐内介质与待检阀门之间的连通，通过外部测试气源对待检阀门施加正负压力，进行开 启压力和泄漏量检验的方法称为反向压差法。其中，开启压力需要通过罐内实时压力与外部施加的压 力进行代数计算求得。
反向压差法检验应符合以下要求。
a）检验条件：
1)
2)
3)
停止储罐进出物料作业，使罐内压力保持平稳；
通过设有通气管和压力采集口的检验工装连接测试气源、检验仪器和待检阀门，并使待阀 门与检验气源之间保持密封；

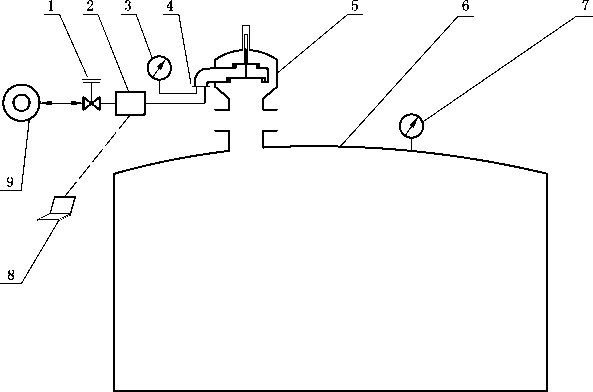

反向压差法试验装置如图C.2所示，试验装置应具备使阀门大气侧接口腔体产生正负压 的功能。
23
T/CCSAS 042—2023
标引序号说明：
1---调节阀；
2 检验仪器；
3,7---压力真空表；
4 检验工装；
5——待检阀门；
6——储罐；
8——防爆数据采集系统;
9--测试气源。
图C.2反向压差法试验装置示意图
b)开启压力检验：
1)打开调节阀门1，调节通气量，缓慢升压或降压，当压力曲线出现拐点并有波动时，阀盘与 阀座开始分离，阀盘开启；
2)记录罐内实时压力P,为使阀门开启而对阀门压力端施加的负压或对真空端施加的正 压Al ;
3)开启压力计算。
罐内实时压力与测试气源施加的负压/正压的差值即为相应的呼出开启压力和吸入开启压力
见公式(C.1)：
Pk=P -Foi ..............................( C.1 )
式中： Fk --呼吸阀开启压力，单位为帕斯卡(Pa);
P ——储罐实时压力，单位为帕斯卡(Pa);
Poi——为使呼吸阀开启而对阀门压力端/真空端施加的压力，单位为帕斯卡(Pa)o C)泄漏量检验：
1)通过调节阀1,调整测试压力P02，使储罐实时压力P与阀门压力端/真空端腔体内压力 P 02的差值P-Po2等于测试压力并保持稳定；
2)记录流量计的气体进/出气流量值，该流量值即为呼吸阀的实时泄漏量。
注：测试压力一般为0.75倍的开启压力，根据不同标准要求，也可以为0.8倍或0.9倍的开启压力。
C.3.3.2离线检验方法
离线检验方法按SY/T 0511的规定执行。
C.3.3.3合格判定准则
合格判定准则应符合以下要求。
24
T/CCSAS 042—2023
a）开启压力以符合表C.1规定为合格。
表C.1开启压力误差允许值
|
设定开启压力值FJPa |
与设定压力的偏差 |
|
Fs≤1 OOO |
士 5O Pa |
|
Fs〉1 OOO |
士5% FS |
b）泄漏量以符合相应的产品标准要求为合格，当其他标准或法规要求高于本文件时,从其规定
25
T/CCSAS 042—2023
参考文献
口] GB/T 19624在用含缺陷压力容器安全评定
[2] SY/T 0511石油储罐附件
[3] SY/T 5921-2017立式圆筒形钢制焊接油罐操作维护修理规范
[4] APl 653 Tlnk Inspection,Repair, Alteration,and Reconstruction Fifth edition,November 2014
26
