电气常见安全隐患培训

CONTENTS

_一

^、

电气安全管理重点要求

电气常见安全隐患和违章

案例分析

扫描左侧二维码关注公众号，每天学习安全知识r 了解安全业内最新动态

一、电气安全管理重点要求

presentation and make it into a film to wider field

1、原装电气设备、线路照明均不得自行任意拆装、修理或增加容量。必要变更时，须通过电气专业部门批准。

2、任何电气线路不得使用软线，不得在电气设备、电机或开关、电器线路上放置或挂吊任何物件，注意附近的环境整洁，应防止水、酸、碱流到电气设备内外。

3、发现电气设备有不正常运转、焦臭气味等，应先切断电源，停止运行，及时通知电工进行修理。

4、电机使用不得超负荷运转，机械设备应提高完好水平，避免发生设备轧死、烧毁电机事故。

5、从事电气作业，应先检查是否带电，工作时必须严格遵守电气安全规定，如需带电操作，仅允许在对地电压220伏以下设备和线路上进行, 事前应经安全部门批准，并且在工作时应当采取以下措施：

①进行带电工作的人员，有较高的技术水平，并对所进行的工作彻底了解。

②应当有完全了解工作内容和安全措施的人员监护。

③工作人员应站在绝缘件上和穿绝缘鞋进行操作。

④带电工作时，所使用的绝缘工具必须安全可靠。

⑤工作时只能接触一根导线，在开始工作前，应设法将其它赤裸导线或接地物体用绝缘材料隔开。

⑥带电工作应穿长袖、长裤，扎紧袖口。

6、为了安全用电，消除人身触电事故，尽可能减少临时性电气线路，使用部门不得任意安装。如需安装临时性电气线路，必须由公司电气化专业部门派人施工，并保证临时性线路的绝缘性、安全性。

7、如发生电气火警事故，应首先切断电源，禁止用水、泡沫和酸碱灭火机扑灭，应以干粉、二氧化碳灭火器救护，防止事故扩大。

8、凡遇人身触电事故，必须使触电者脱离电源，立即进行人工呼吸，禁止使用肾上腺素等刺激性药物。

9、照明器离地高度≥2.5m,移动局部照明器不得超过36伏电压。

10、在带电线路附近，进行起重吊装，土建施工，拉线和管道安装等工作前，必须向安全部门、电气管理部门提出申请，在保证安全前提下方可施工。

要求

12、任何电气设备和线路应有良好的绝缘，应采取漏电保护措施，未采取此措施。 13、变压器及配电室门上应悬挂“止步高压危险”的标识牌，且室内不准堆放杂物和备件。

14、使用中的电动工具和电焊机必须绝缘良好，必须使用电缆线，安装漏电保护。 15、装置临时线路有绝缘良好的电缆，要采取悬空架设和沿墙敷设，不得随意放在地上。

16、在爆炸及火灾危险的场所，应采用穿管敷设照明线路，安装防爆灯具。

17、各种绝缘安全工具应定置存放，妥善管理，并定期进行试验。

18、电气设备停车检修时，必须通知电工分闸，并挂“禁止合闸，有人工作”的标识牌或采取监护防护措施。

19、从事电气工作人员必须经过培训，有专业操作证方可作业，其他人员不得从事电气操作。

二、电气常见安全隐患和违章

presentation and make it into a film to wider field

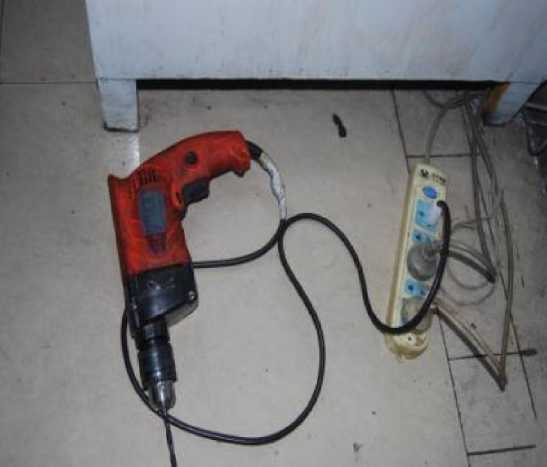

错误：电源线采用胶质线

正确：电动工具电源线必须采用1.5mm2以上电缆

工具的电源线不得任意接长或拆换。当电源离工具操作点距离较远而电源线长度不够时，应采用藕合器进行连接。

手持电动工具电源线上的插头不得任意拆除或调换。

移动电气设备应采用完整的铜芯橡皮套软电缆或护套软线作为电源线。

1、电动工具接线

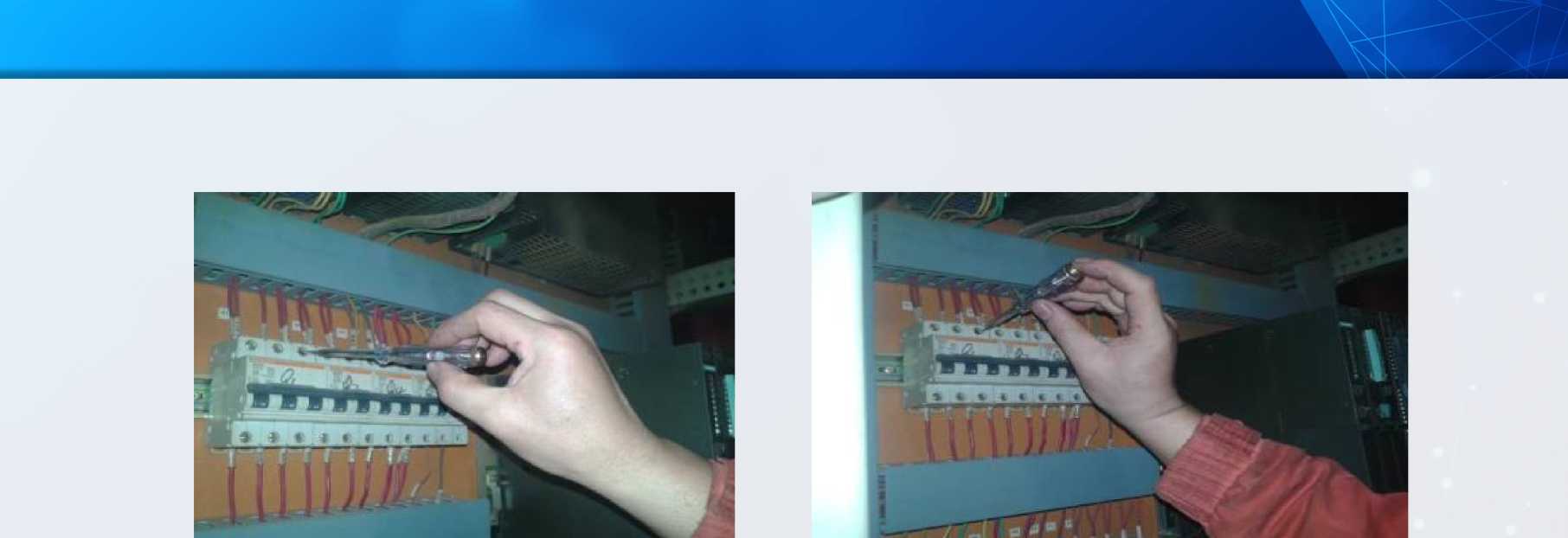

错误：手的位置不对，没有接触到后面的触点

正确：手要接触到后面的触点

①电笔判断交直流，交流明亮直流暗，

交流氖管通身亮，直流氖管亮

一端。②电笔判断正负极，观察氖管要心细，前端明亮是负极，后端明亮为正极。③低压验电器不能验高压！

2、电笔测量

错误：不应该带手套，手不

应接触到旋转部位

开旋转位置

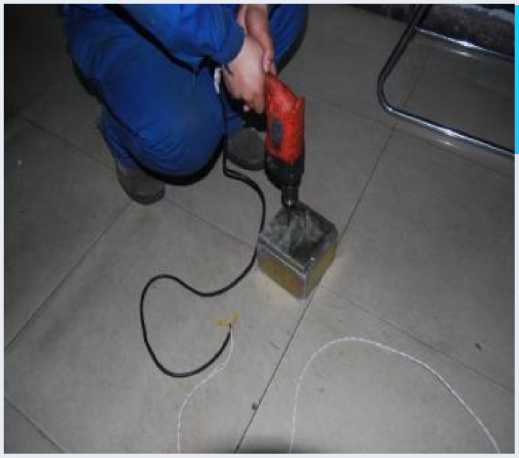

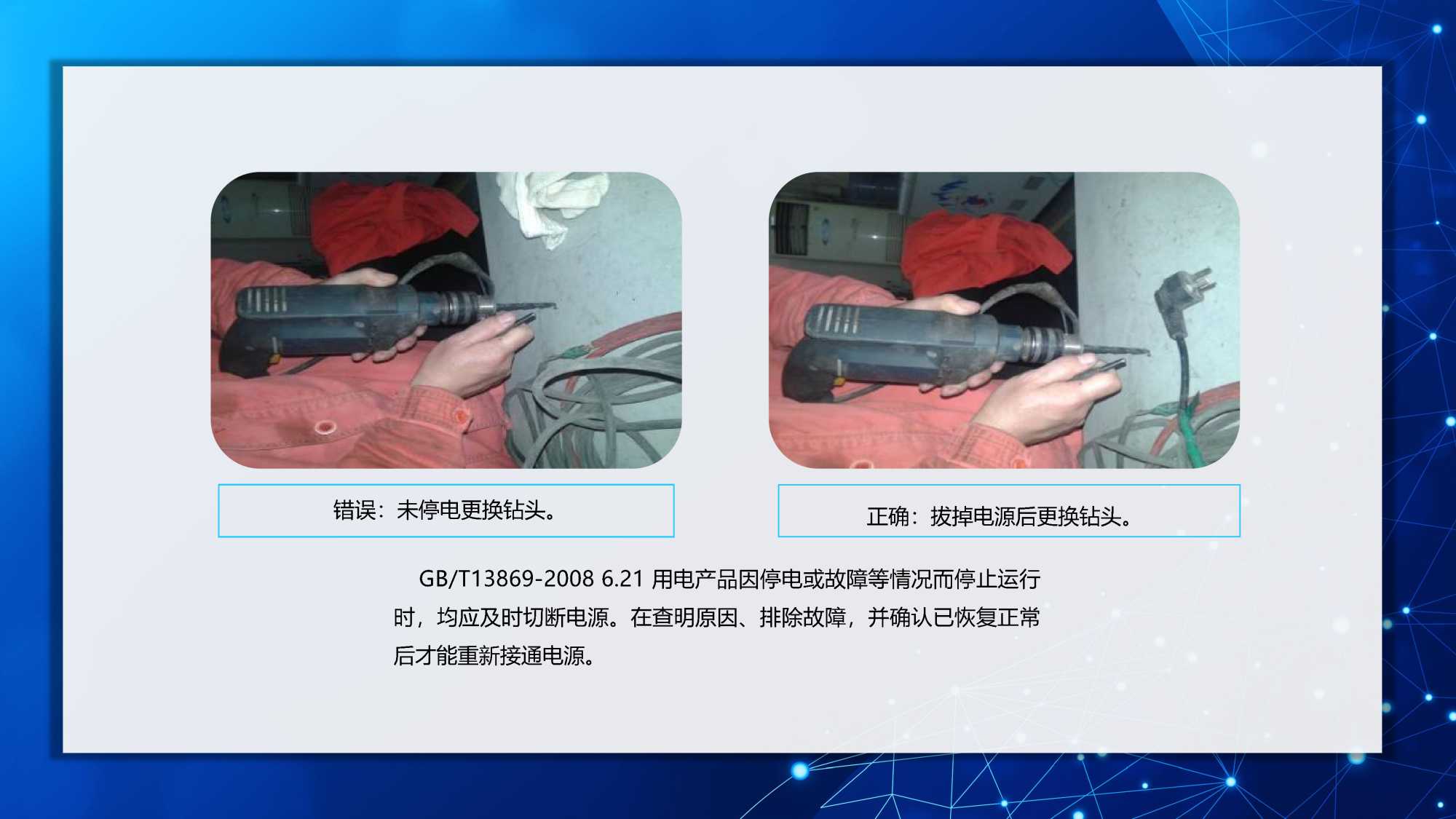

错误：未停电更换钻头

拔掉电源后更换钻头

GB/T13869-2008 6.21 用电产品因停电或故障等情况而停止运行时，均应及时切断电源。在查明原因、排除故障，并确认已恢复正常后才能重新接通电源。

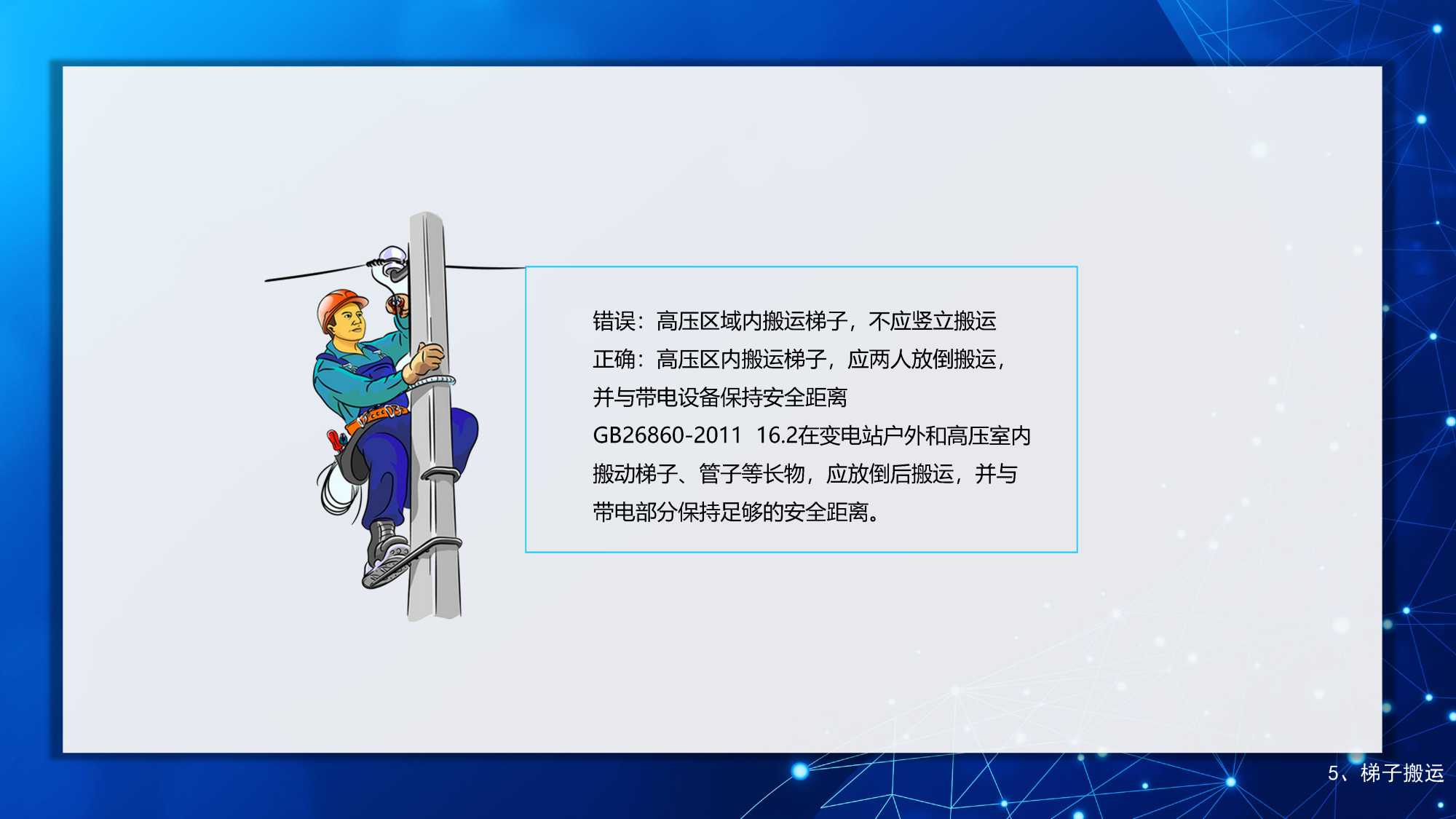

错误：高压区域内搬运梯子，不应竖立搬运正确：高压区内搬运梯子，应两人放倒搬运，并与带电设备保持安全距离

GB26860-2011 16.2在变电站户外和高压室内搬动梯子、管子等长物，应放倒后搬运，并与带电部分保持足够的安全距离。

5、梯子搬运

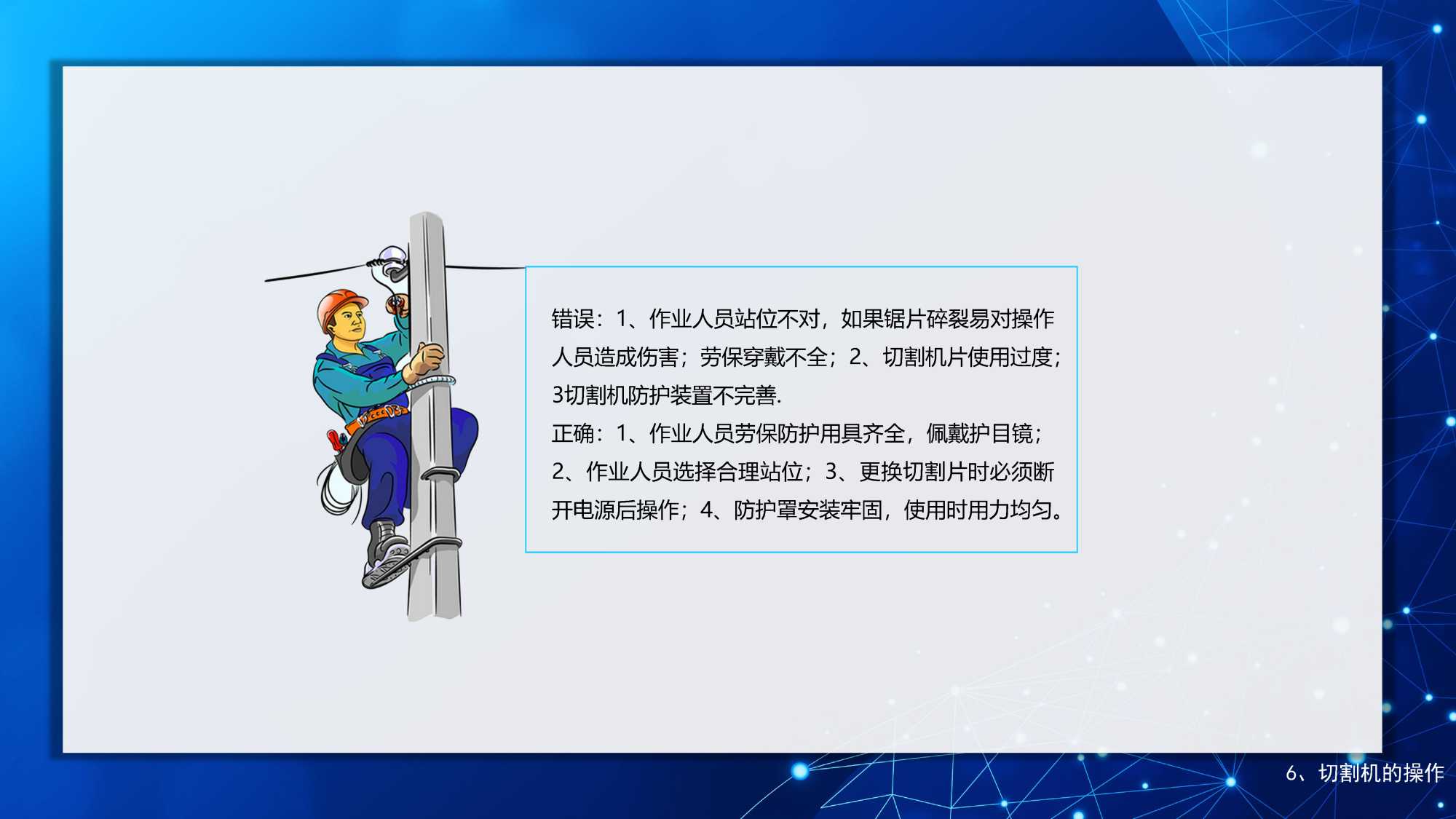

错误：1、作业人员站位不对，如果锯片碎裂易对操作人员造成伤害；劳保穿戴不全；2、切割机片使用过度 3切割机防护装置不完善.

正确：1、作业人员劳保防护用具齐全，佩戴护目镜；

2、作业人员选择合理站位；3

^、

更换切割片时必须断

开电源后操作；4、防护罩安装牢固，使用时用力均匀

切割机的操作

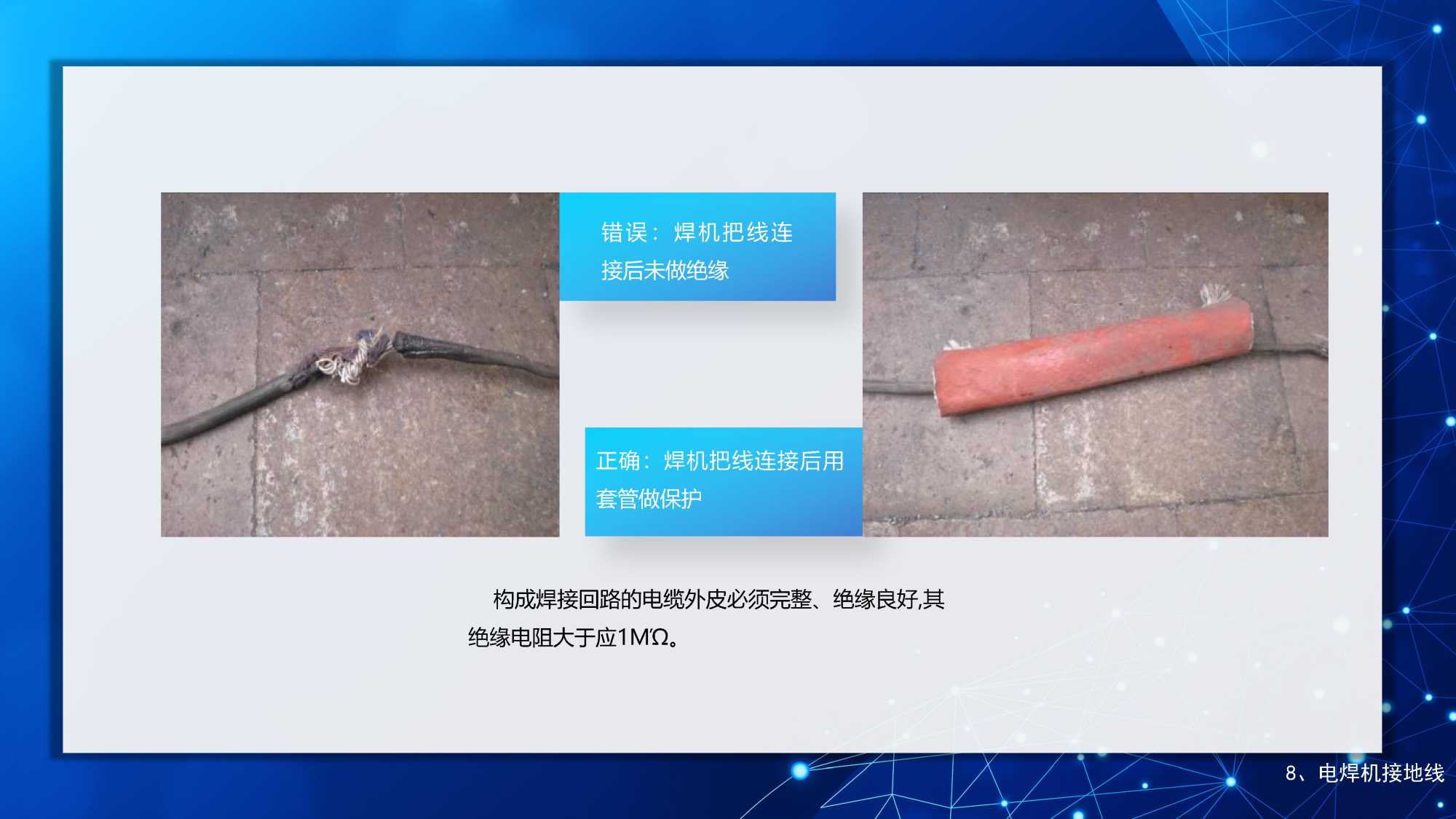

错误：焊机把线连

接后未做绝缘

正确：焊机把线连接后用

套管做保护

构成焊接回路的电缆外皮必须完整、绝缘良好,其绝缘电阻大于应1MΏ。

电焊机接地线

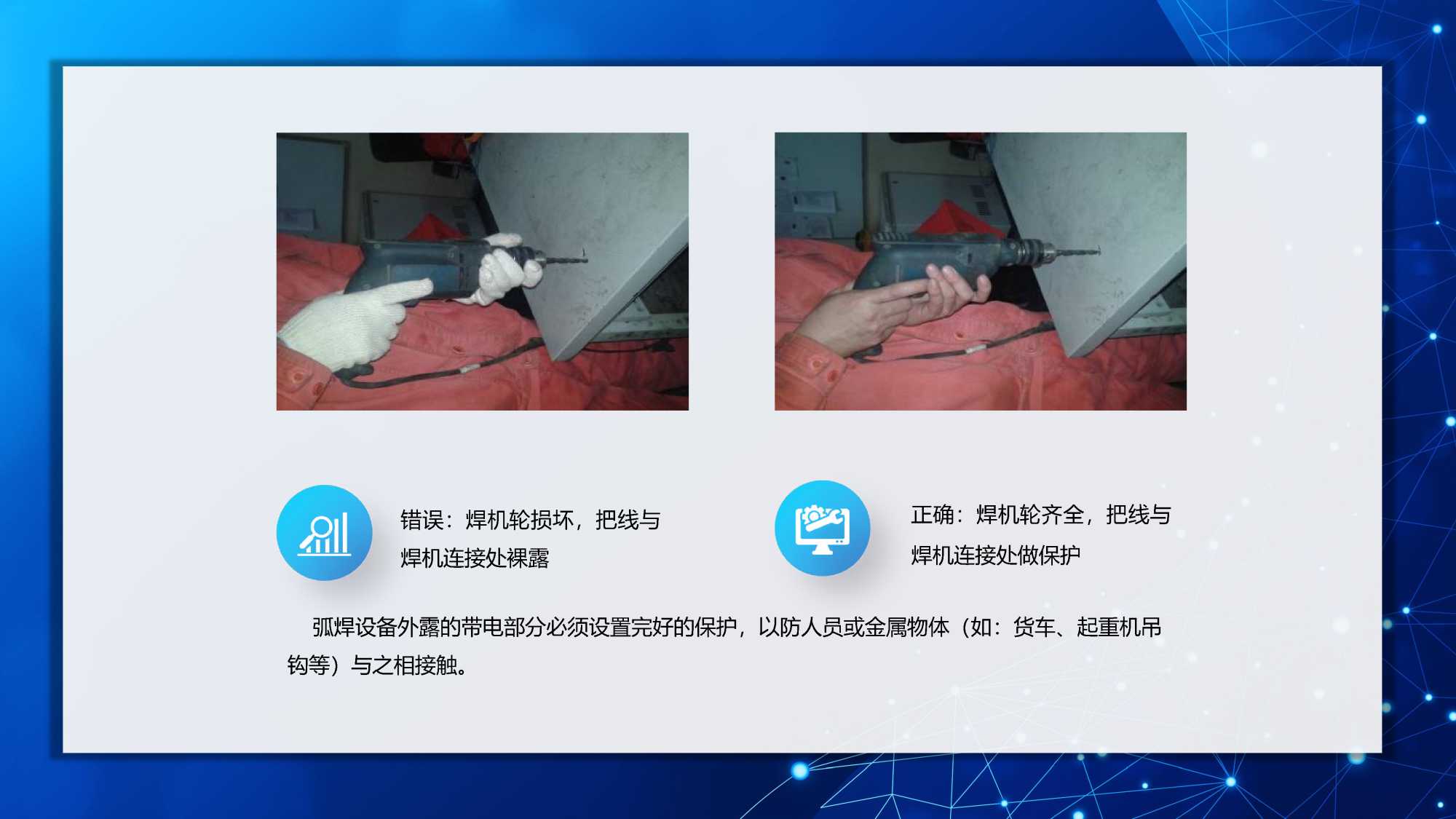

错误：焊机轮损坏，把线与

焊机连接处裸露

正确：焊机轮齐全，把线与

焊机连接处做保护

弧焊设备外露的带电部分必须设置完好的保护钩等）与之相接触。

以防人员或金属物体

起重机吊

错误：检修电容器时没有放电

正确：电容器组检修作业前必须单个放电完毕方可开始工作

电容器停电后，如需靠近电容器，不管电容器是否安装有自动放电装置，我们必须将电容器逐个对地放电并接地。

电容器检修

电气安全距离：为了防止人体触及或过分接近带电体，或防止车辆和其他物体碰撞带电体，以及避免发生各种短路、火灾和爆炸事故，在人体与带电体之间、带电体与地面之间、带电体与带电体之间、带电体与其他物体和设施之间，都必须保持一定的距离。

12、高压设备点检

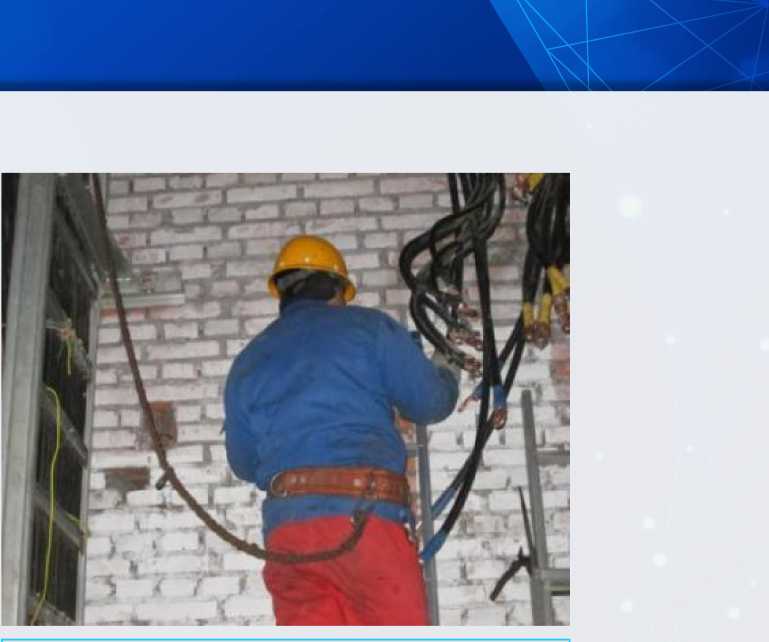

错误：两米以上登高作业未系安全带

正确：安全带在使用前应进行外观检查，使用中严禁低挂高用

凡在坠落高度基准面2m以上（含2m）有可能坠落的高处进行作业，都称为高处作业。登高作业必须系安全带；并且安全带要挂在主材上或处置上方牢固结构上,不得挂在附件上；禁低挂高用。

I J I >∕∖, ~m~、i、

安全带

13、登高作业

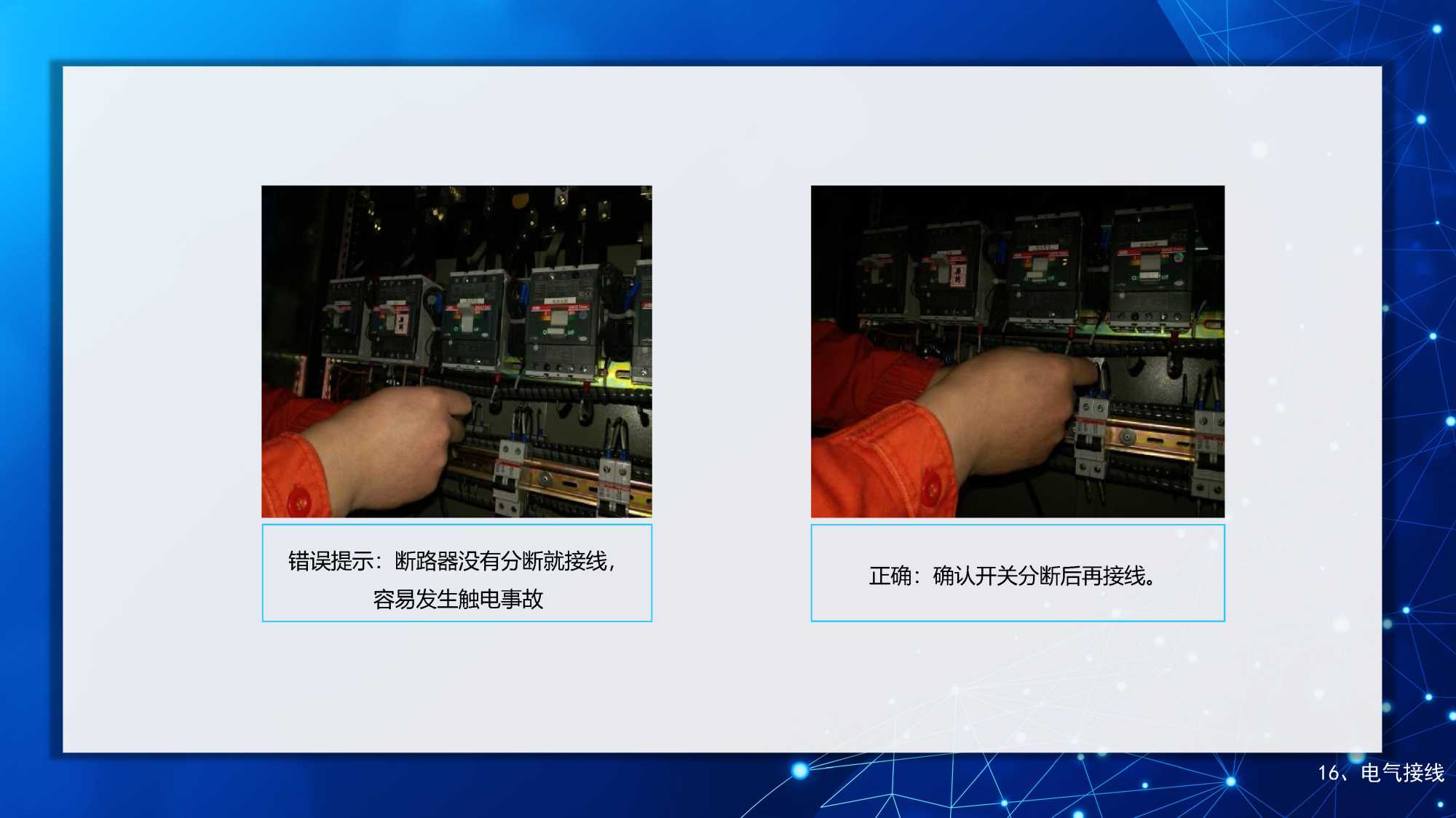

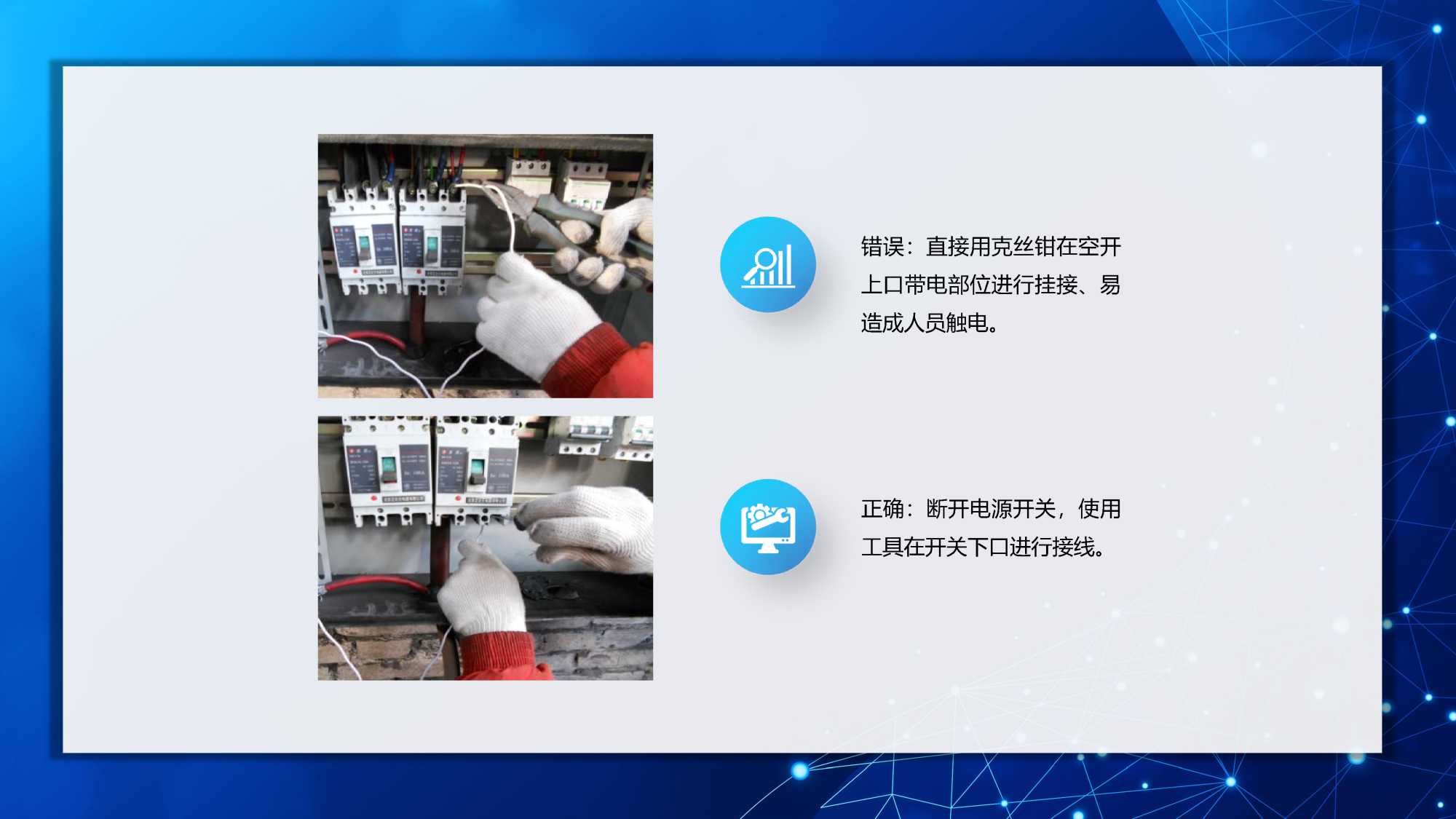

错误：直接用克丝钳在空开上口带电部位进行挂接、易造成人员触电。

正确：断开电源开关，使用工具在开关下口进行接线。

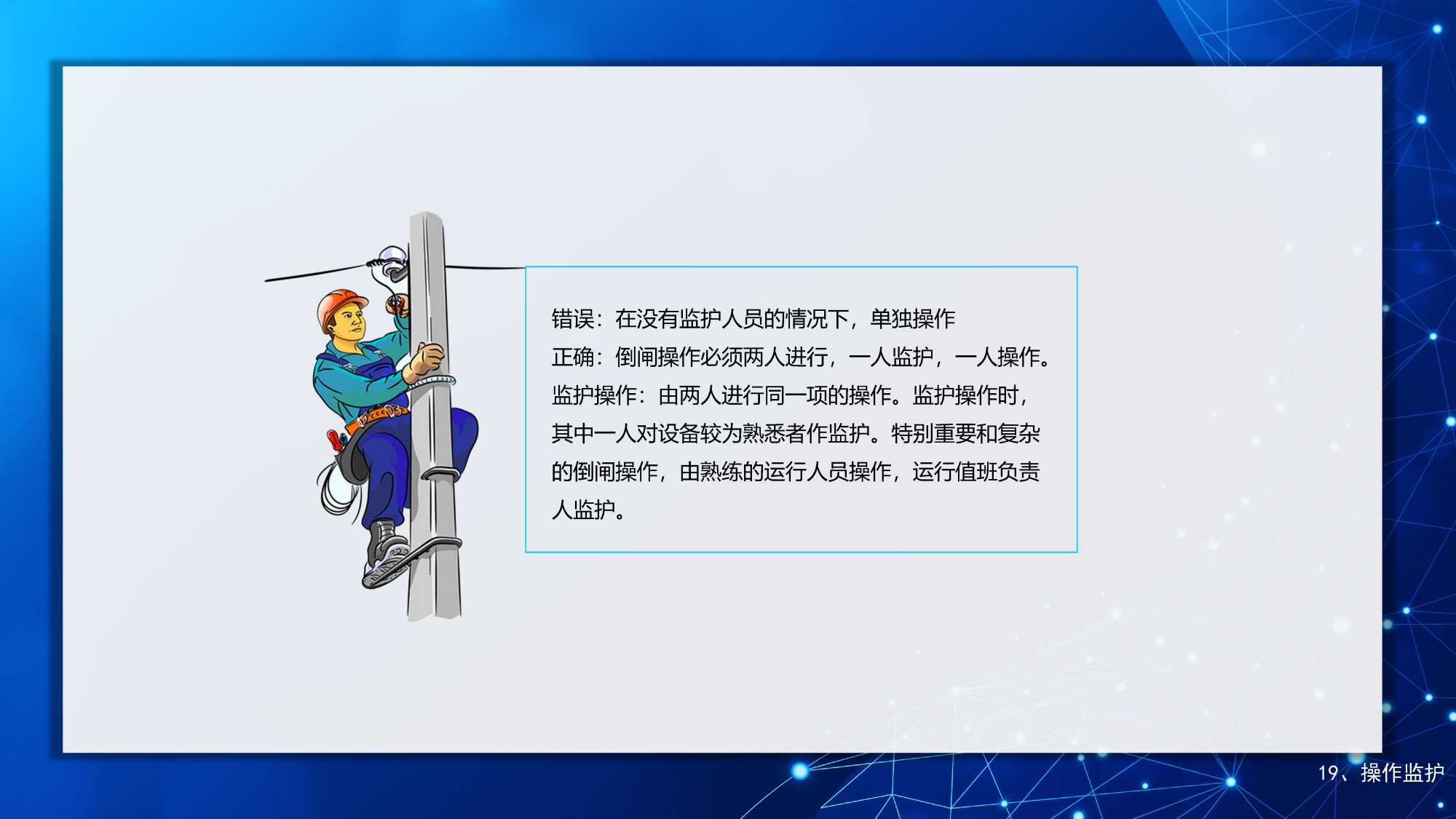

错误：在没有监护人员的情况下，单独操作正确：倒闸操作必须两人进行，一人监护，一人操作。监护操作：由两人进行同一项的操作。监护操作时，其中一人对设备较为熟悉者作监护。特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。

19、操作监护

20、巡视点检

错误：点检时不按行走路线行走。正确：点检时按点检路线行走，防止误碰运行设备。

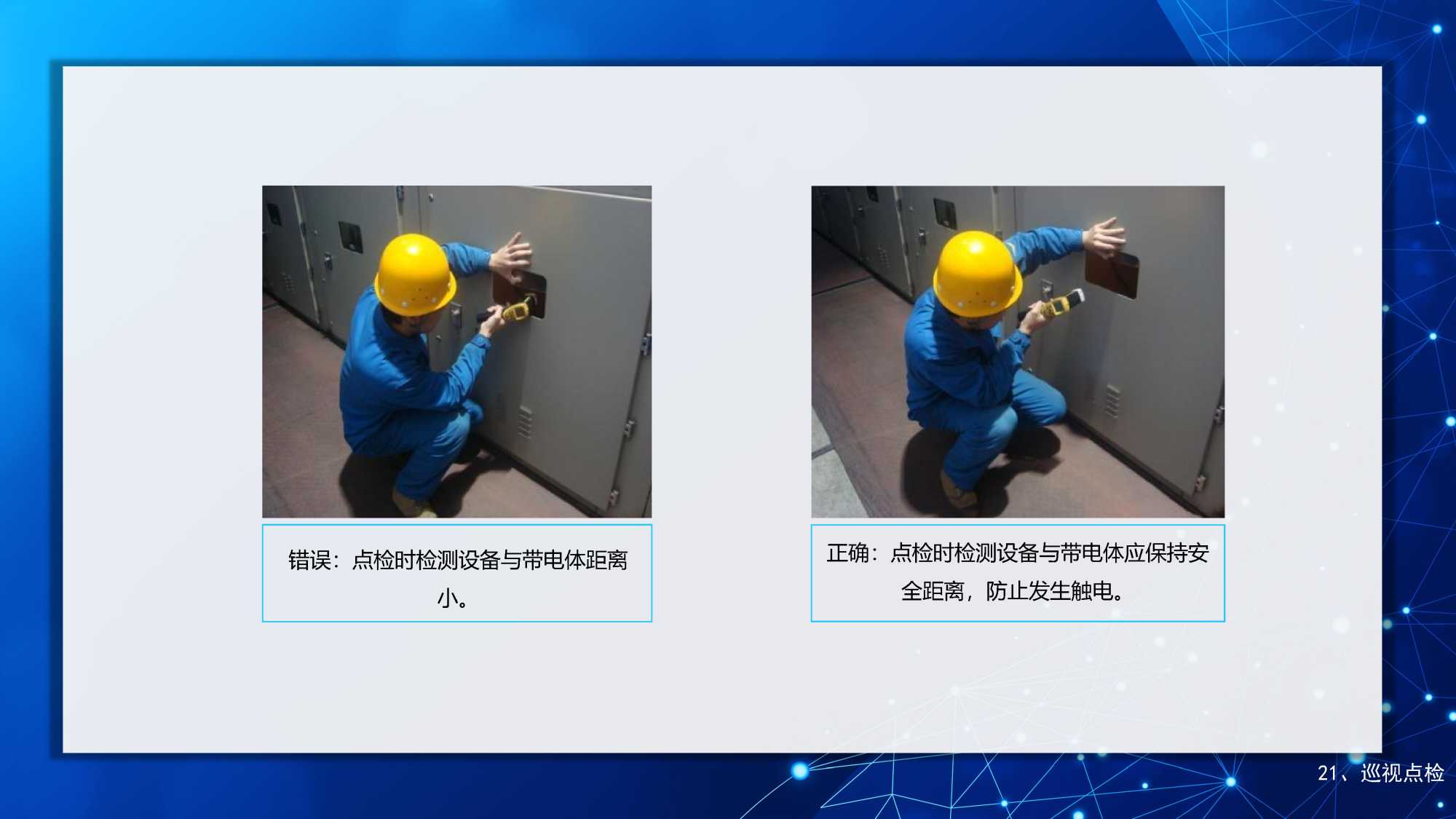

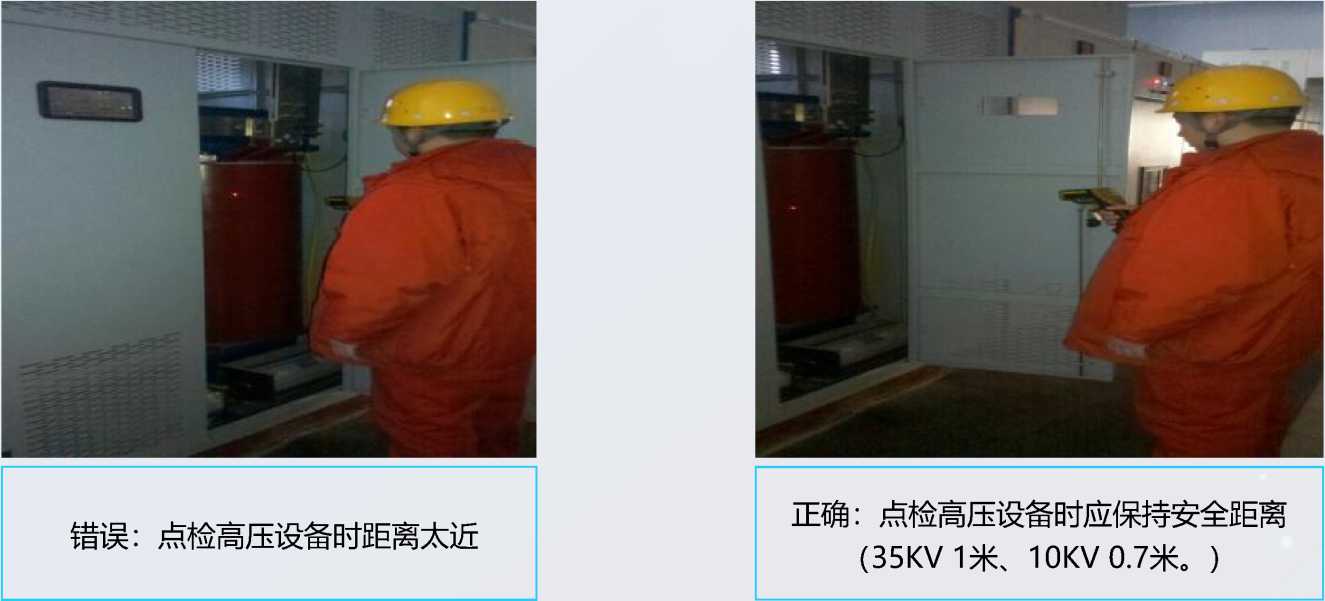

错误：点检时检测设备与带电体距离小。

点检时检测设备与带电体应保持安全距离，防止发生触电。

巡视点检

巡视点检

错误：与设备安全距离不够。

正确：点检时应与设备保持足够安全距离，以防发生触电事故。

不要用手去指带电设备，容易造成触电。

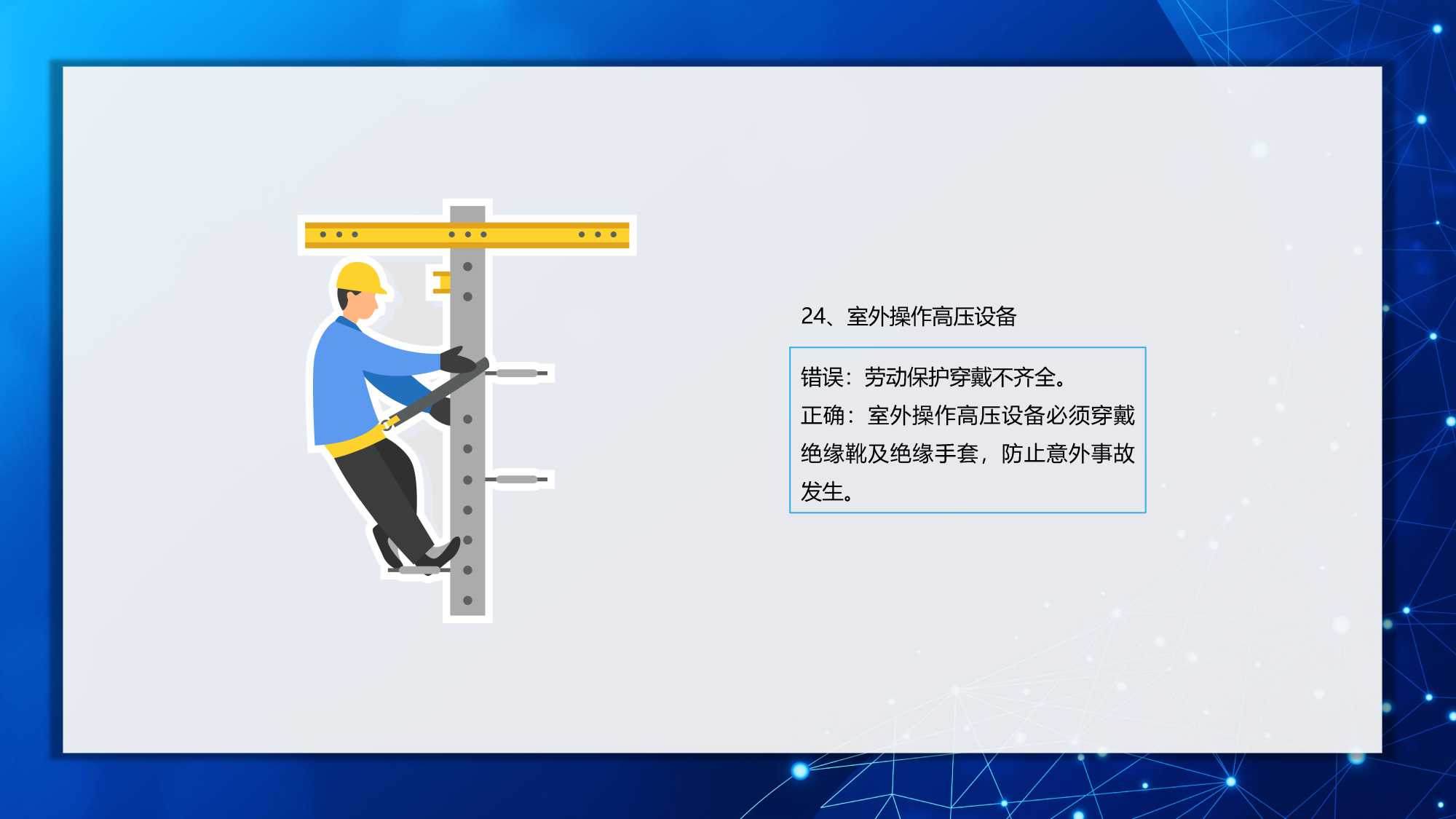

室外操作高压设备

错误：劳动保护穿戴不齐全。

正确：室外操作高压设备必须穿戴绝缘靴及绝缘手套，防止意外事故发生。

错误：电气作业时没有穿绝缘鞋

正确：应穿好绝缘鞋作业

绝缘鞋要注意勿受潮，

损。鞋底被异物刺穿后

受潮后严禁使用，一旦受潮，放在通风透气阴凉处自然风干，以免皮鞋变形受

绝缘鞋属于辅助安全用具

不能做绝缘皮鞋使用。

，不能直接接触带电体。预防性检验周期不超过6个月

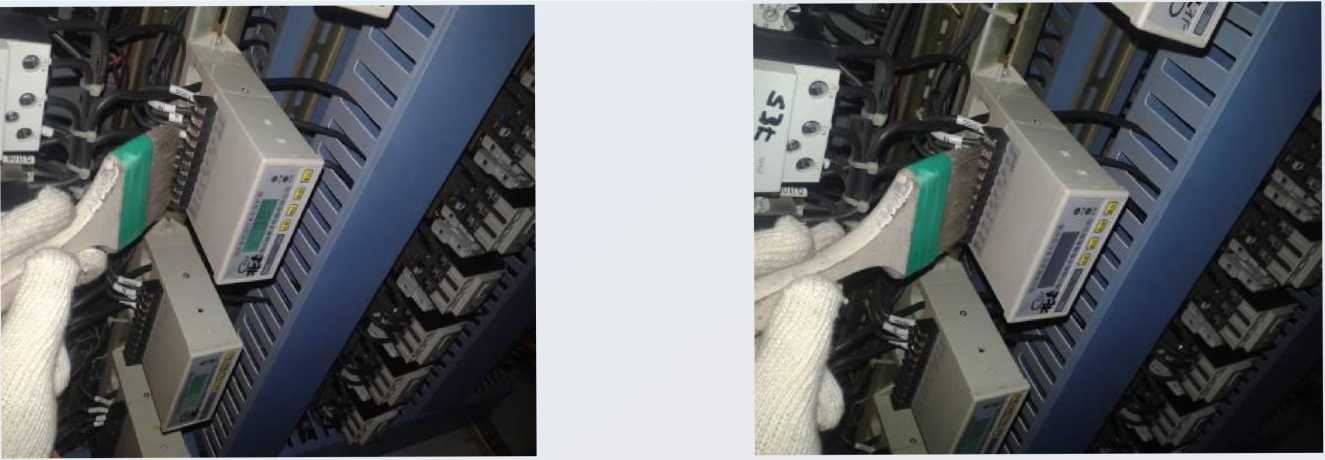

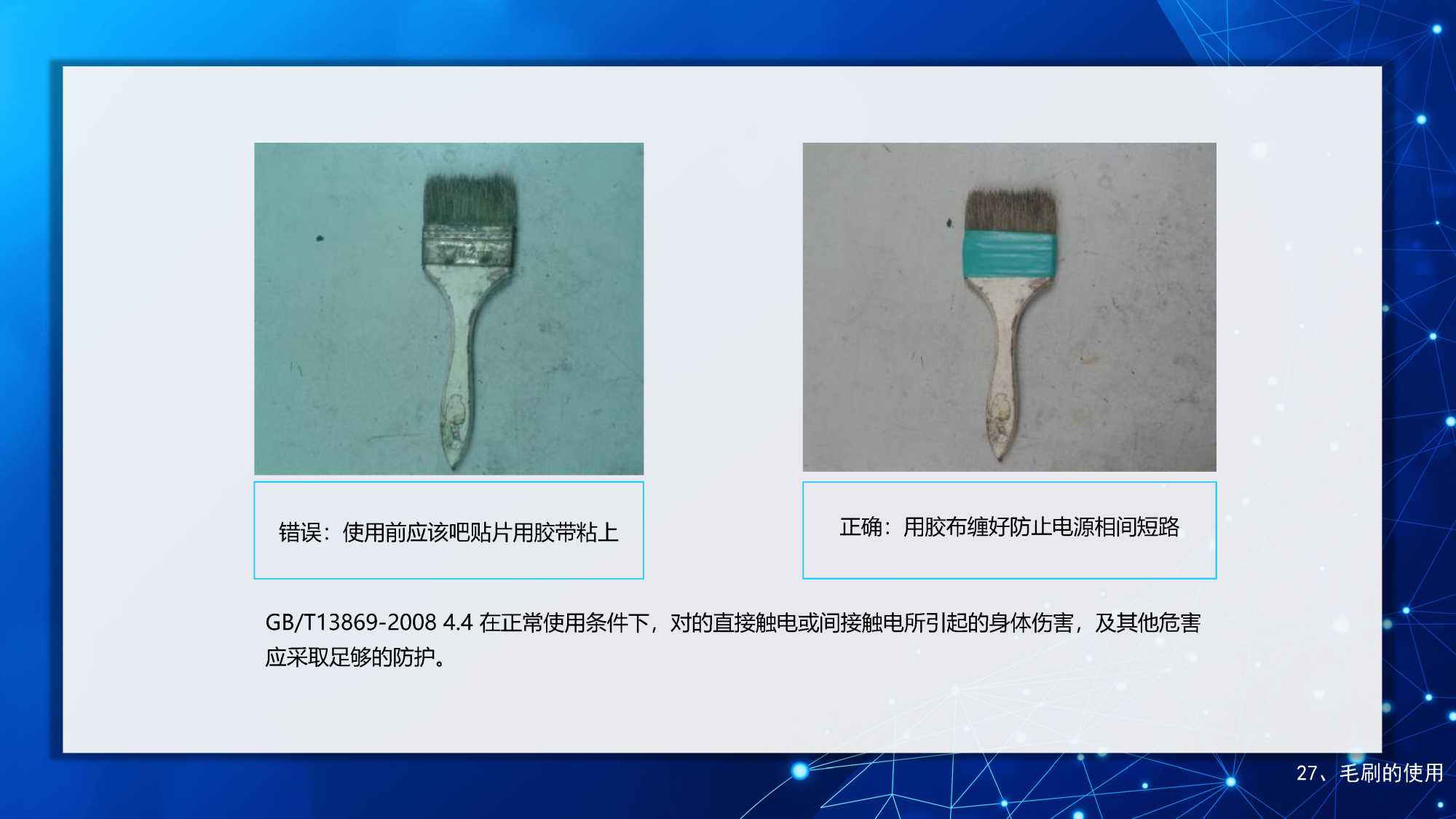

错误：使用前应该吧贴片用胶带粘上

正确：用胶布缠好防止电源相间短路

GB/T13869-2008 4.4 在正常使用条件下，对的直接触电或间接触电所引起的身体伤害，及其他危害应采取足够的防护。

刷的使用

错误：没有停电

正确：先停电后再进行除尘。

28、毛刷除尘

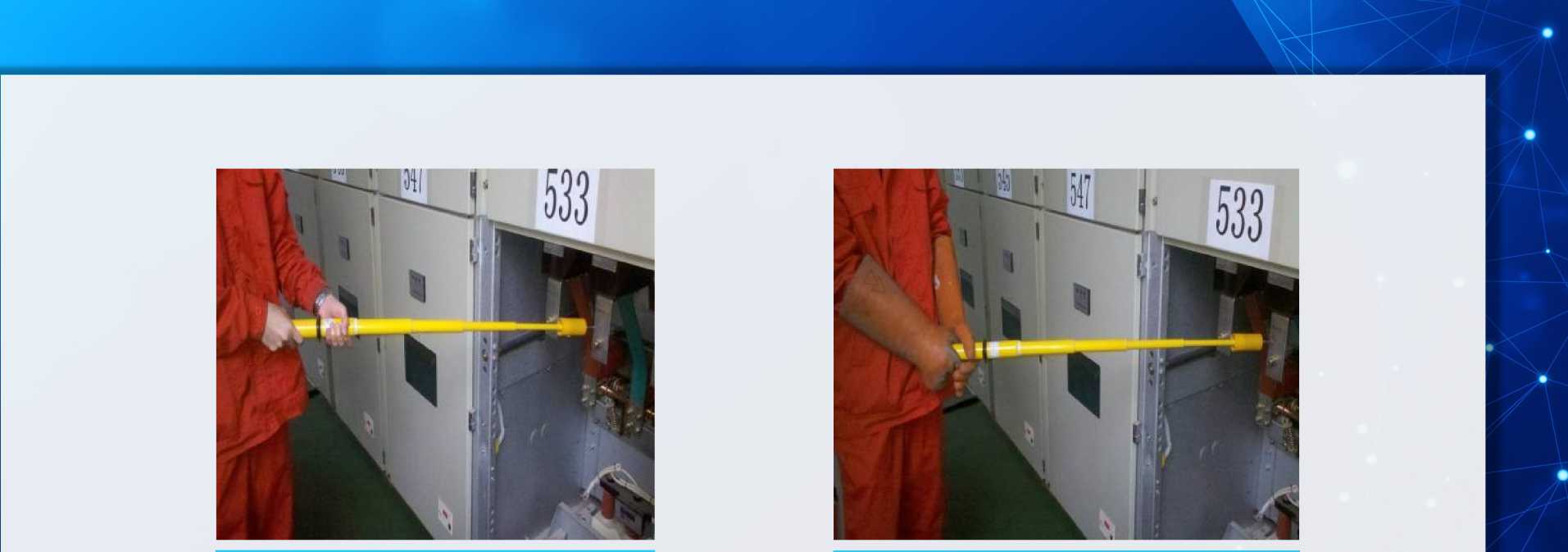

错误：没有配戴绝缘手套、手握在了护

环外侧

正确：高压设备验电时必须戴绝缘手套，验电器的伸缩式绝缘棒长度应拉足，验电时手应握在手柄处不得超过护环，人体应与被验电设备之间保持最小安全距离

（10kV 0.7米；35kV 1米）

高压验电必须戴绝缘手套！

29、高压验电器验电

错误：使用绝缘拉杆时未穿绝缘靴、戴缘手套正确：使用绝缘拉杆时应穿绝缘靴、佩戴绝缘手套绝缘棒使用要求

操作前，棒面应用清洁的干布擦净；操作时应戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上；型号规格符合规定。

雨雪天气室外操作应使用防雨型绝缘棒。按规定进行定期试验（周期为一年）。

应存放在干燥处所，不得与墙面地面接触，防止碰伤表面绝缘层。

用绝缘棒拉合隔离开关、高压熔断器，或经传动机构拉合断路器和隔离开关，均应戴绝缘手套。

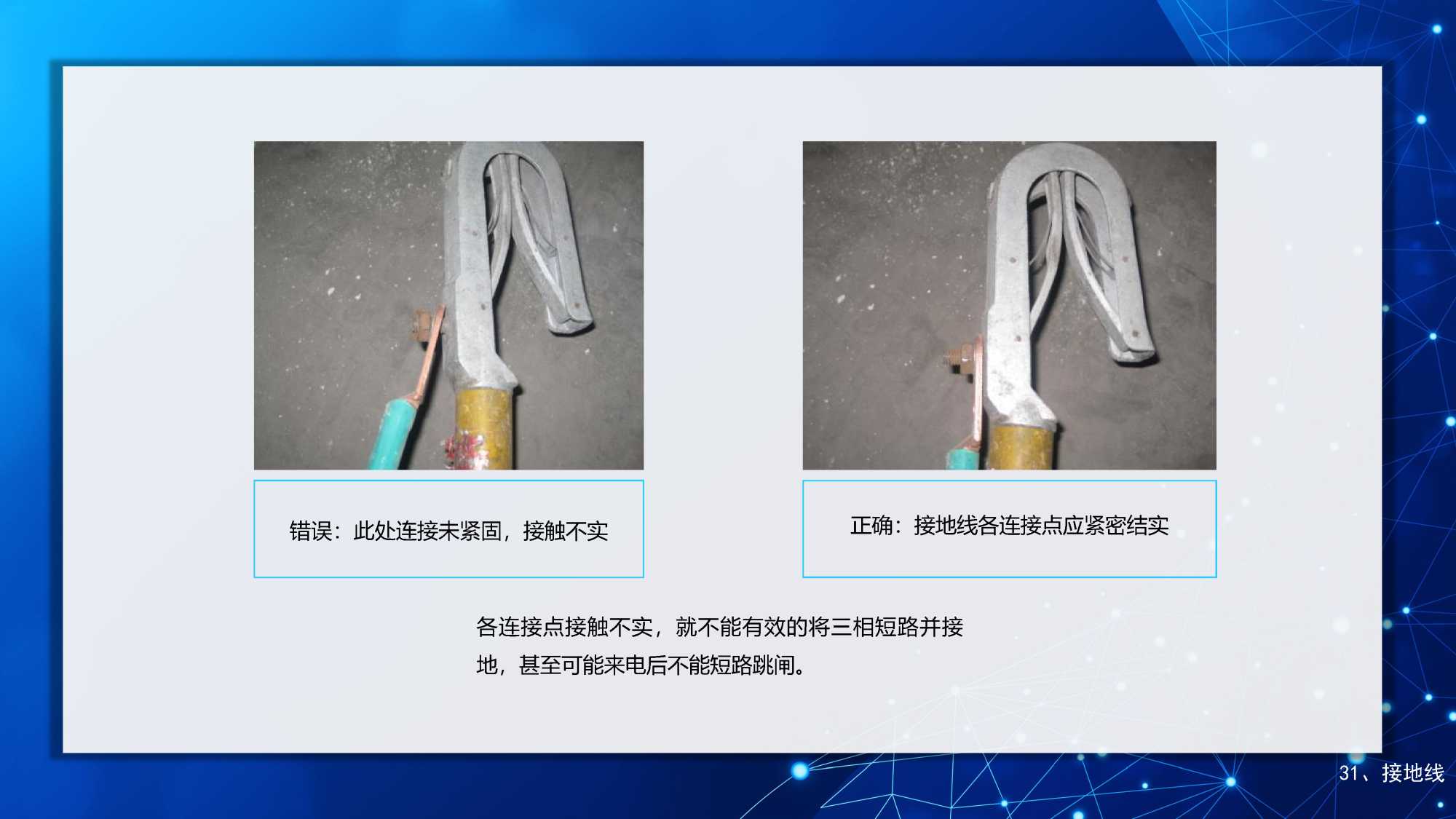

错误：此处连接未紧固，接触不实

正确：接地线各连接点应紧密结实

各连接点接触不实，就不能有效的将三相短路并接地，甚至可能来电后不能短路跳闸。

接地线

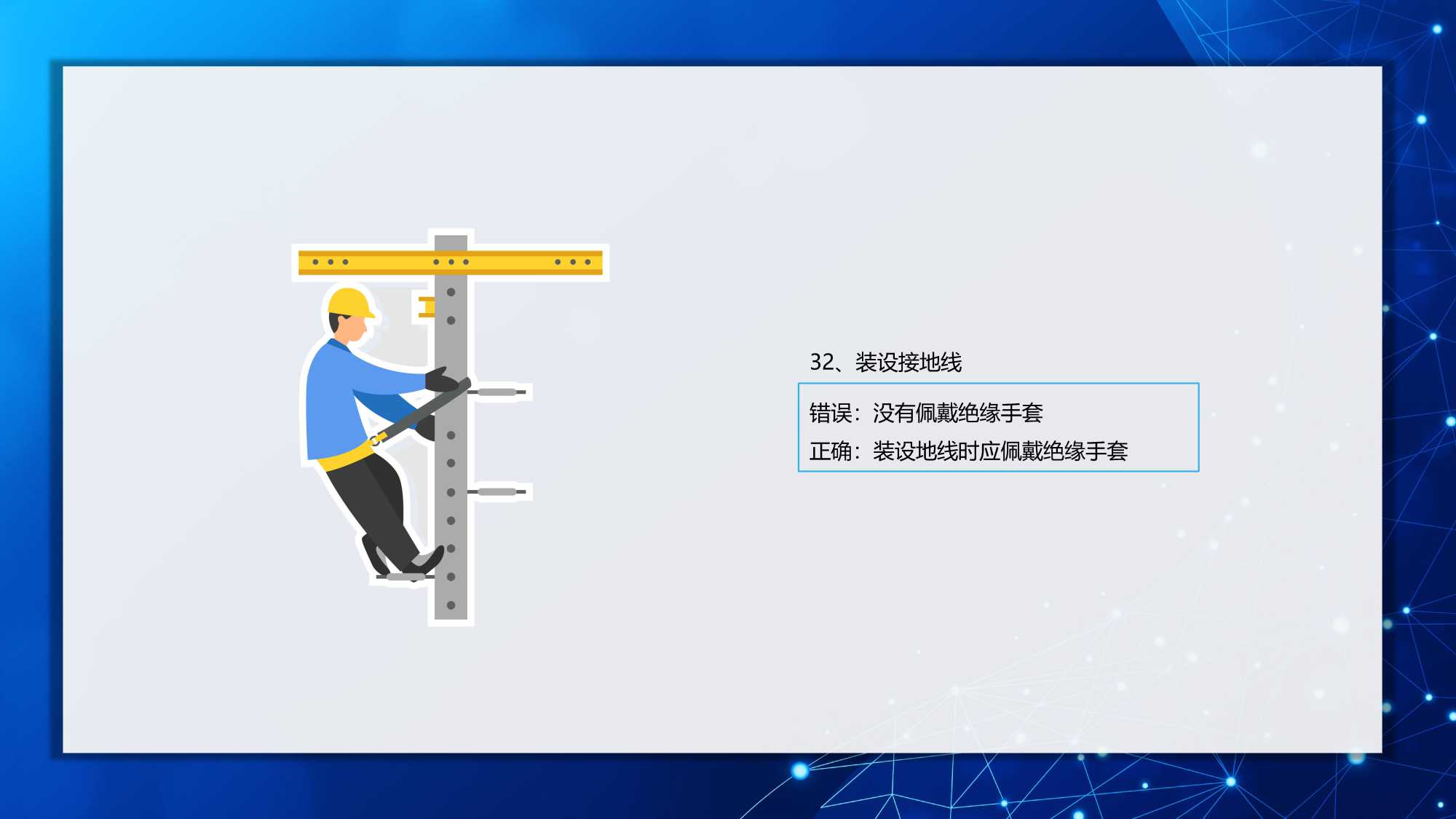

装设接地线

错误：没有佩戴绝缘手套

正确：装设地线时应佩戴绝缘手套

接地线作用：

①当高压线路或设备检修时，为防止突然送电，应将电源侧的三相架空线或母线用接地线临时接地。

②防止相邻高压线路或设备对停电线路或设备产生感应电压对人体造成危害，或停电检修设备或线路可能产生感应电压对人体造成危害，应将停电检修线路或设备的有关部位用接地线临时接地。

③在停电后的设备上作业时，应用接地线将设备上的剩余电荷用临时接地线放掉，也就是放电。

接地线的安装：

①装设接地线必须由两人进行。

②装设接地线前要先验电。

③装、拆接地线均应使用绝缘棒和戴绝缘手套。

④装设接地线必须先接接地端，后接导体端，且必须接触良好。拆接地线的顺序与此相反。

错误：电气配电柜前没有铺设绝缘胶皮

正确：配电柜前应铺设绝缘胶皮

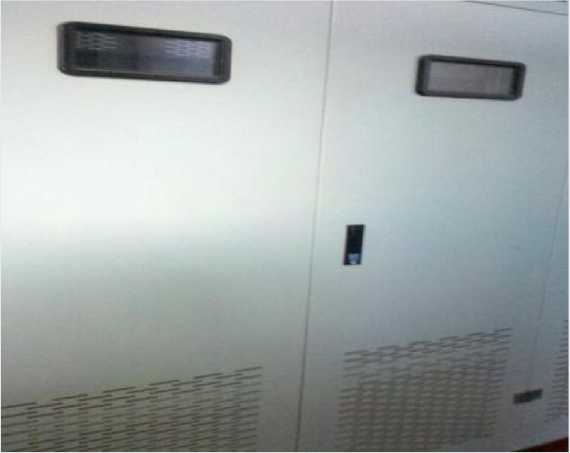

错误：高压设备的柜门没有关闭

正确：高压设备的柜门应封闭，避免小动物进入造成事故

有一次，一只猫跑到了电容室，并且跳到了带电设备上，造成了短路事故。此次事故不仅使电容设备受损，还造成了很大的系统电压波动，影响了其他生产设备正常运行，造成了很大损失。

35、高压设备的封闭

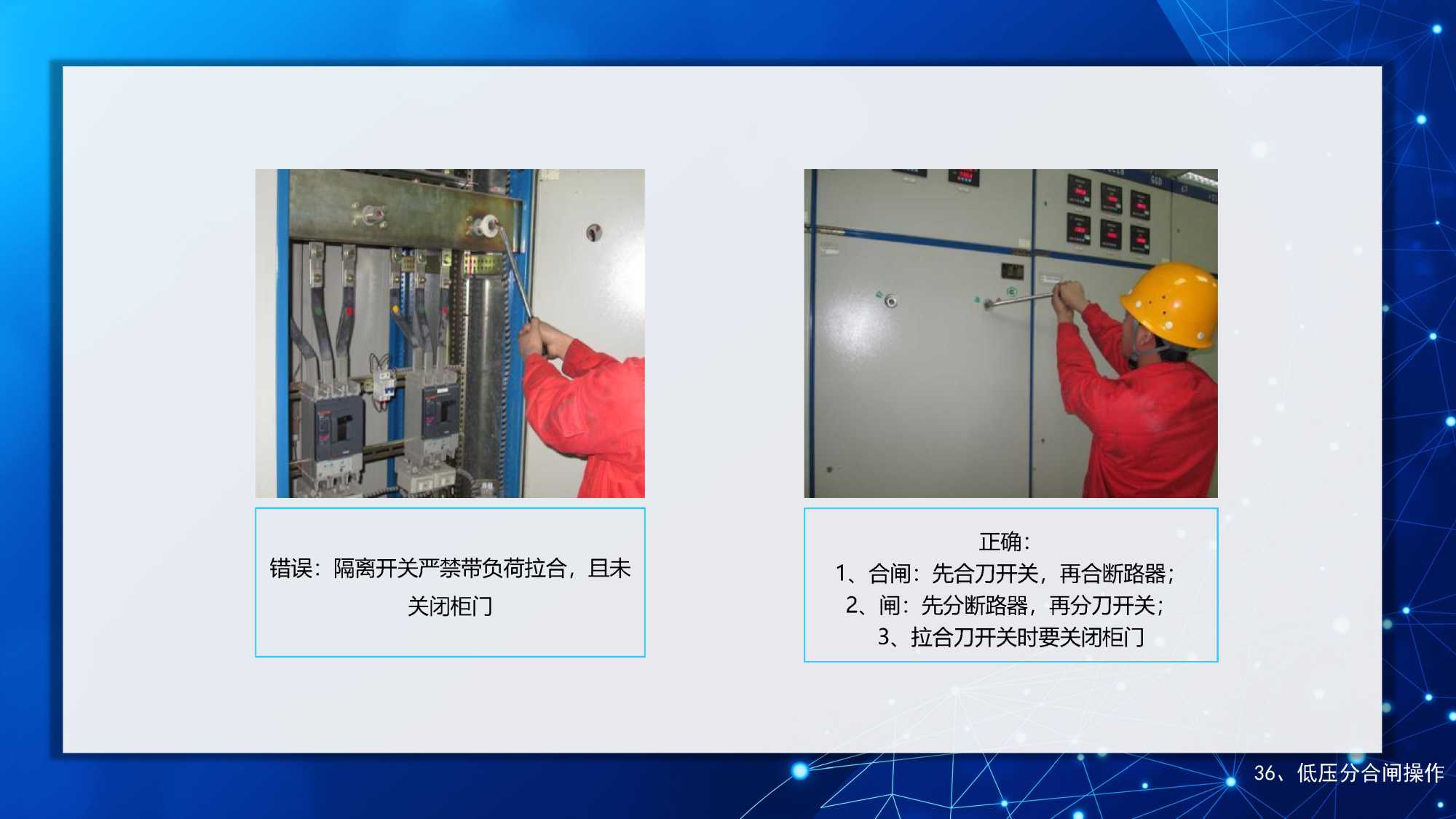

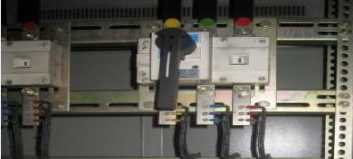

错误

隔离开关严禁带负荷拉合，且未

关闭柜门

正确：

闸：先合刀开关，再合断路器闸：先分断路器，再分刀开关； 3、拉合刀开关时要关闭柜门

低压分合闸操作

错误：更换空开未进行停电挂牌。

正确：更换空开应进行停电挂牌并且在更换作业之前进行验电。验电时，应确认验电笔完好并且能正常使用。作业时劳动保护应穿戴齐全，实用工具用力适当，防止用力过猛造成误碰带电物体。设备维修或更换部件时，应切断前级电源，严禁带电开盖。

检修前停电操作

错误：检修停电时直接停隔离开关

正确：检修停电应首先断开空气开关，

然后断开隔离开关或负荷开关

错误：检修停电时未挂标识牌，直接进行作业活动

挂牌是为了告诉别人，回路有人工作，

不要送电。

正确：在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂“禁止操作”的标示牌。

同时我们看到禁止牌，一定不要动此开关。

39、停电作业

40、元器件更换

错误：带电更换元器件

正确：更换元器件前必须断开电源，用

合格验电器确认无电后方可更换

错误：任务结束后直接返回

正确：任务结束后必须关好柜门，防止粉尘、小动物进入柜内，发生电气事故

任务结束

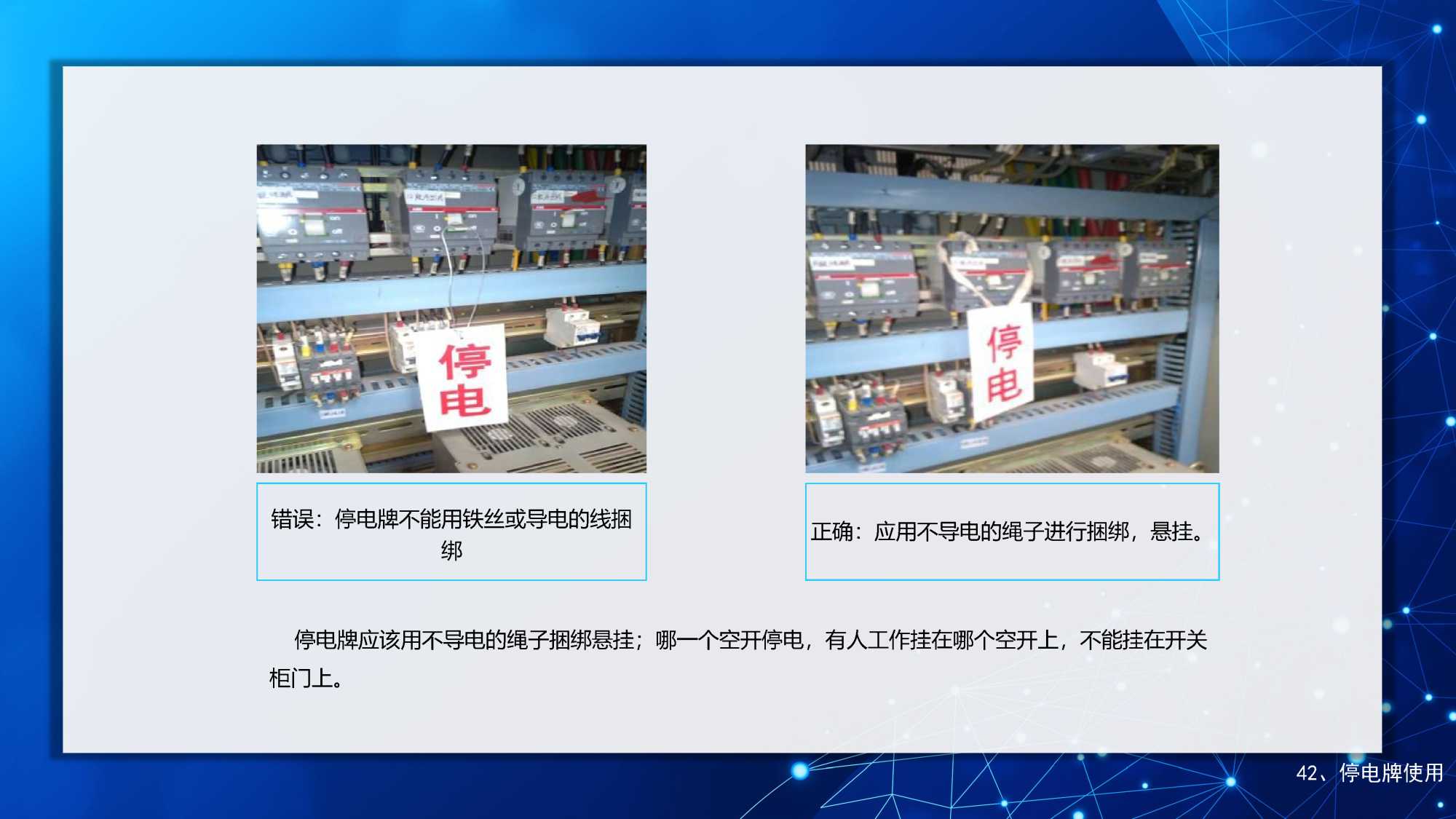

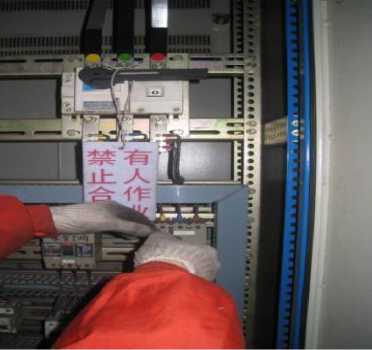

错误：停电牌不能用铁丝或导电的线捆绑

应用不导电的绳子进行捆绑，

停电牌应该用不导电的绳子捆绑悬挂；哪一个空开停电，有人工作挂在哪个空开上，不能挂在开关柜门上。

停电牌使用

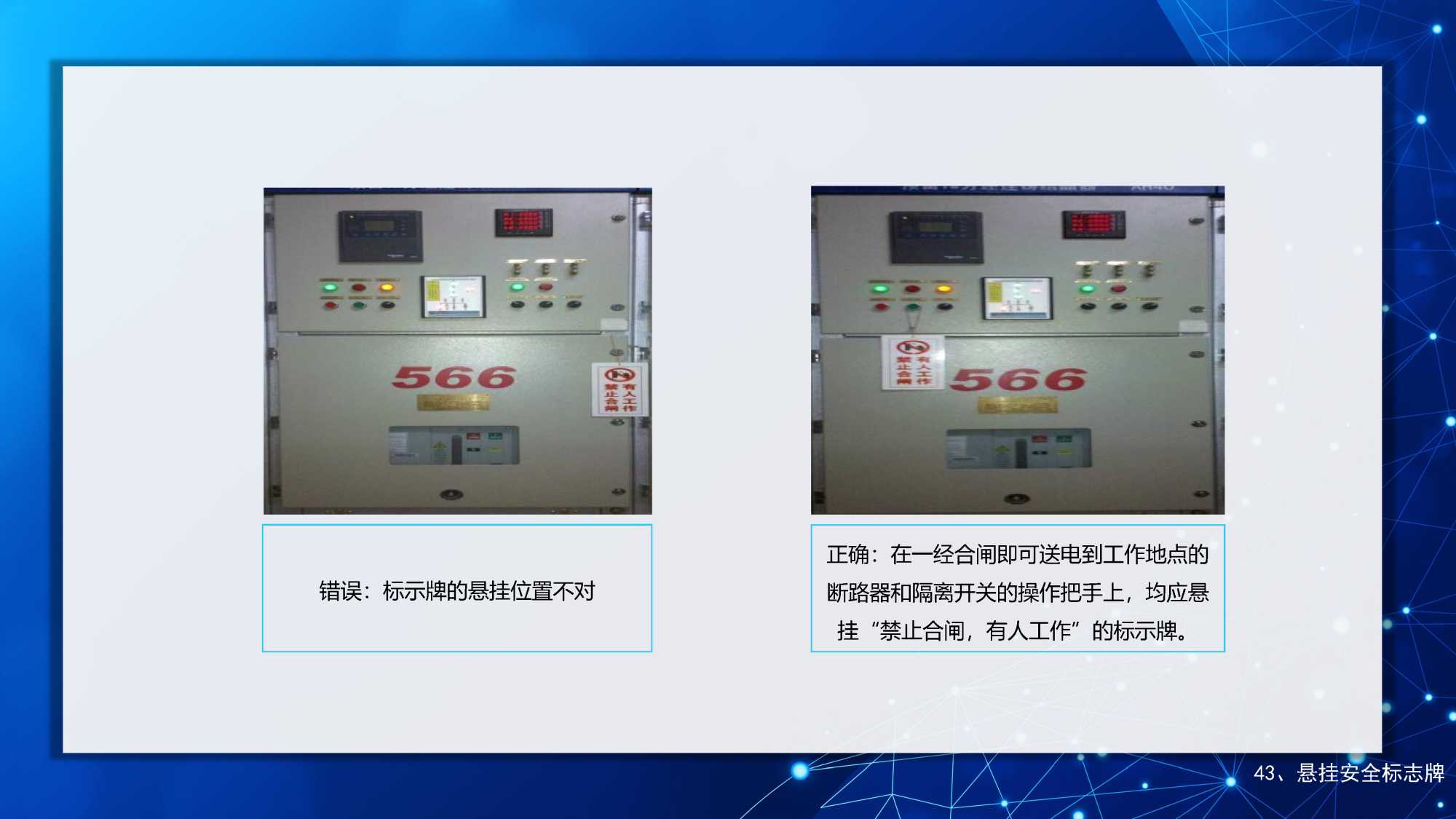

错误：标示牌的悬挂位置不对

正确：在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂“禁止合闸，有人工作”的标示牌。

悬挂安全标志牌

悬挂安全标志牌

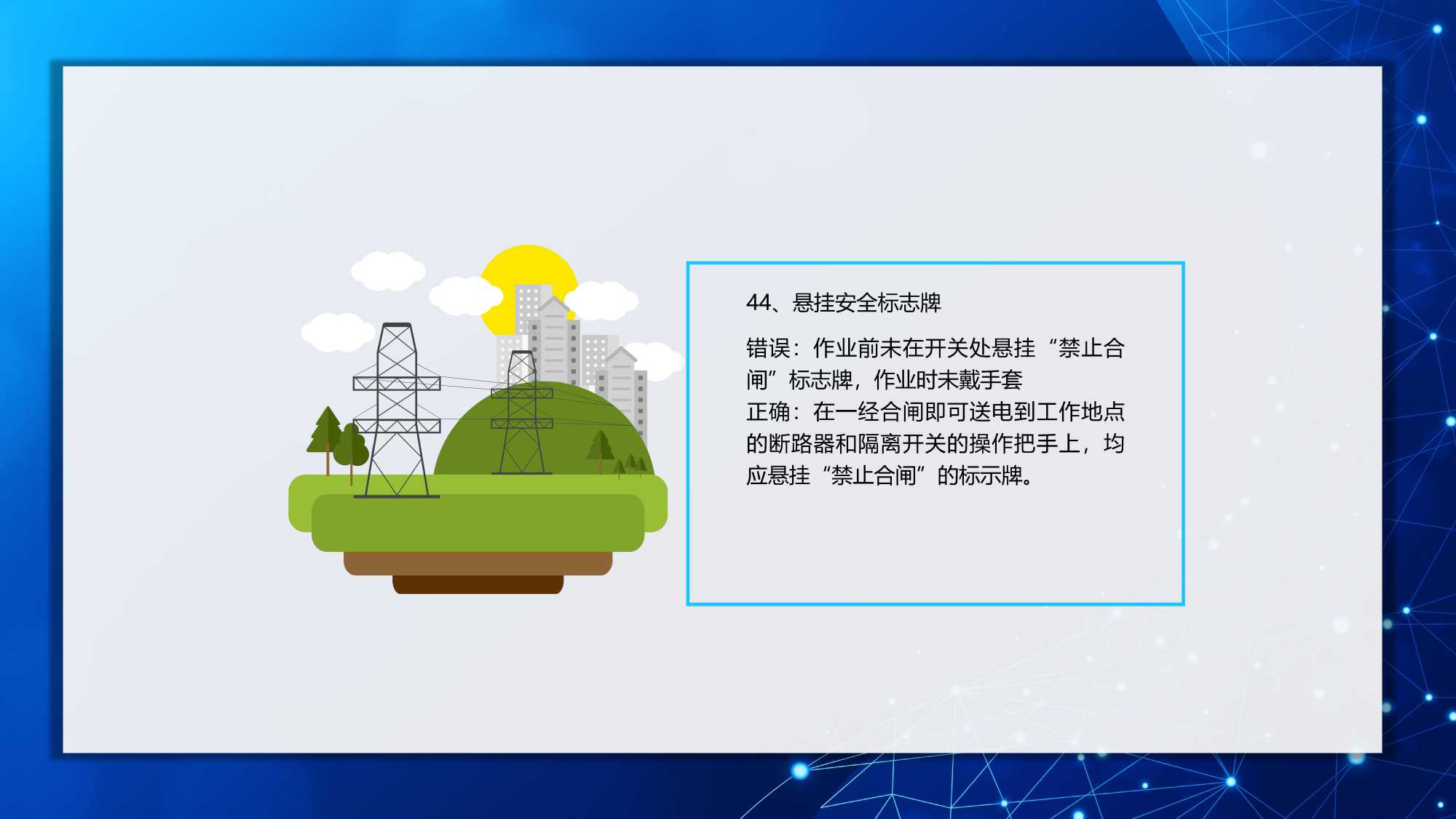

错误：作业前未在开关处悬挂“禁止合闸”标志牌，作业时未戴手套正确：在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂“禁止合闸”的标示牌。

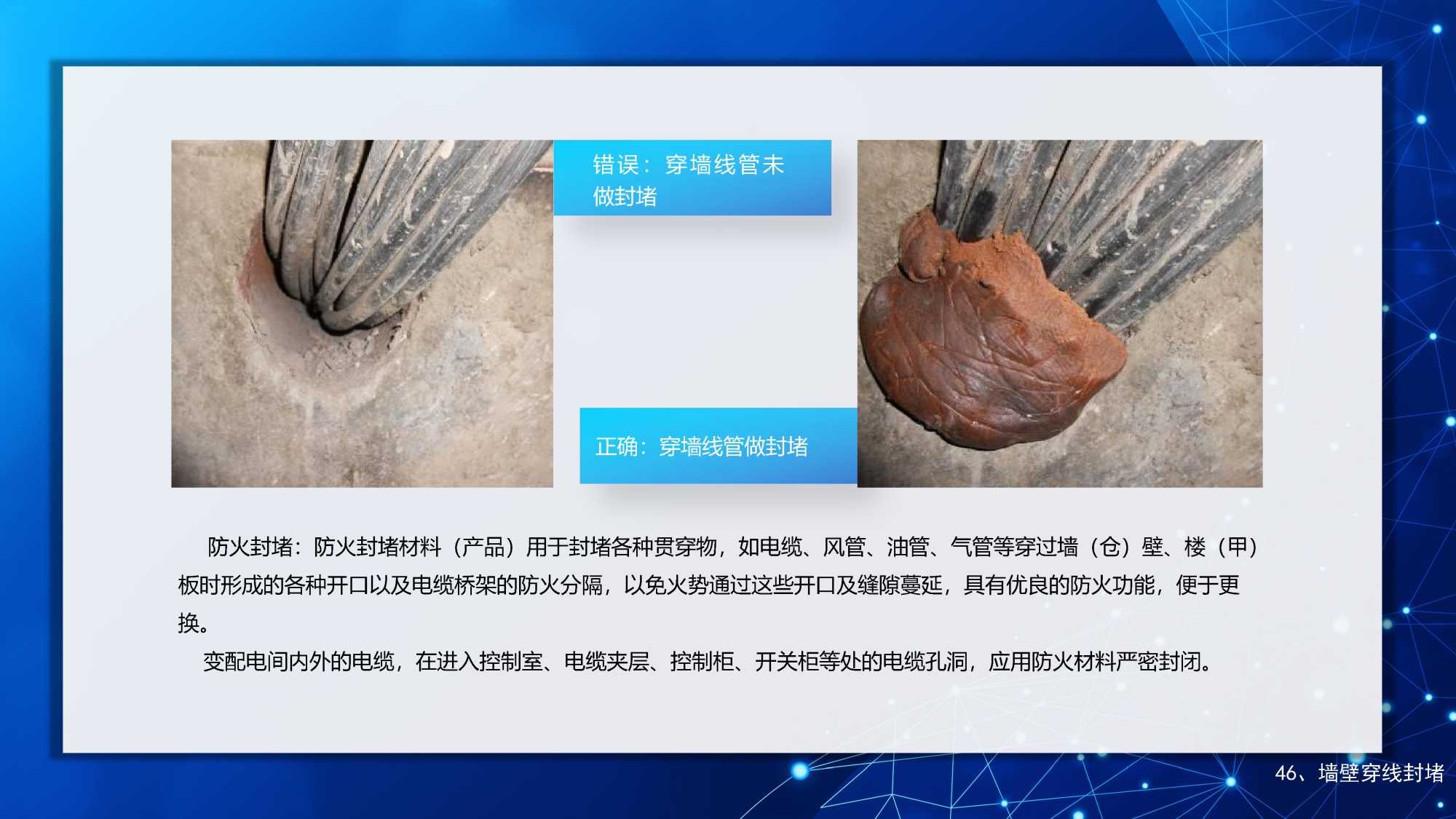

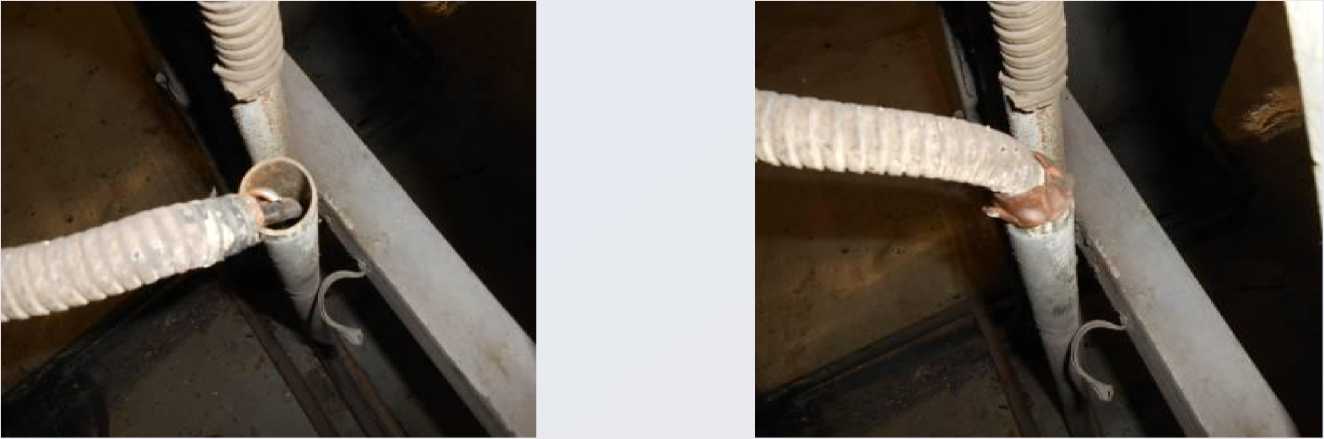

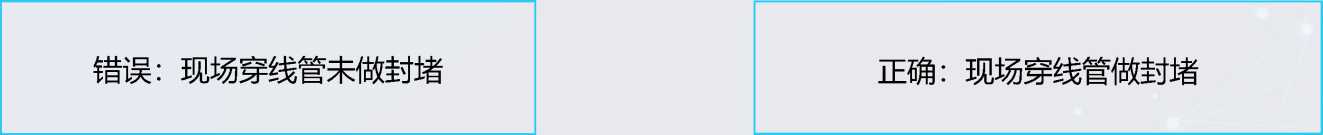

错误：穿墙线管未做封堵

防火封堵：防火封堵材料（产品）用于封堵各种贯穿物，如电缆、风管、油管、气管等穿过墙（仓）壁、楼（甲板时形成的各种开口以及电缆桥架的防火分隔，以免火势通过这些开口及缝隙蔓延，具有优良的防火功能，便于更换。

变配电间内外的电缆，在进入控制室、电缆夹层、控制柜、开关柜等处的电缆孔洞，应用防火材料严密封闭。

墙壁穿线封堵

. 47、现场穿线管封堵

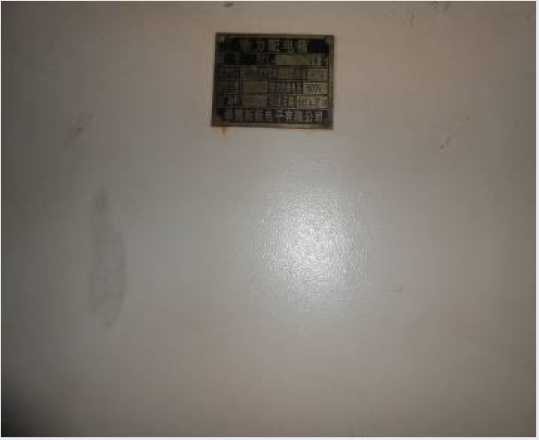

错误：动力配电箱门上未作标识

正确：动力配电箱门上作标识

48、动力配电箱标识

错误：高压设备区域没有警戒标示

高压危险

禁止靠近

正确：高压设备区域设置“高压危险，禁止靠近”的标示牌

49、危险标识

错误：电缆沟盖板缺失。

现场电缆沟盖板应齐全完整点检、检修摔伤人员。

洞或沟道，应覆以与地面齐平而坚固的盖板

电缆沟盖板

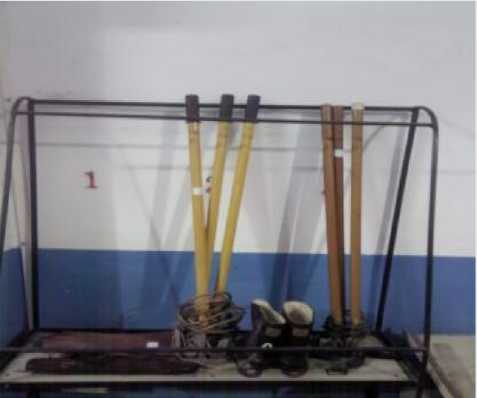

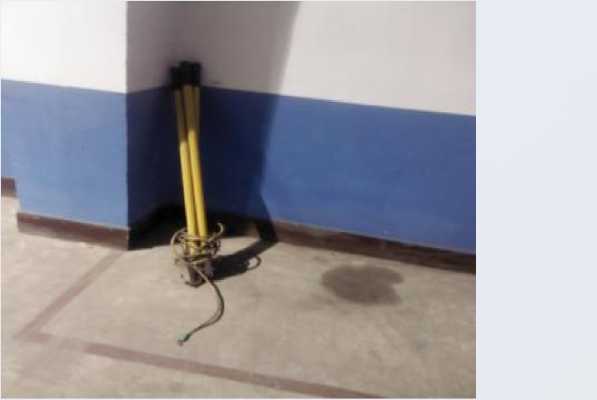

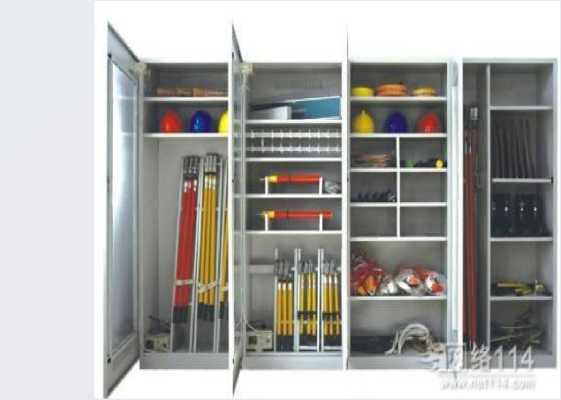

错误：绝缘用具用后不要随意摆放。

正确：绝缘用具应摆放在固定架上，防止受潮降低绝缘强度造成人身伤害。

绝缘用具应摆放在固定架上，防止受潮降低绝缘强度造成人身伤害。

* 52、绝缘用具的摆放

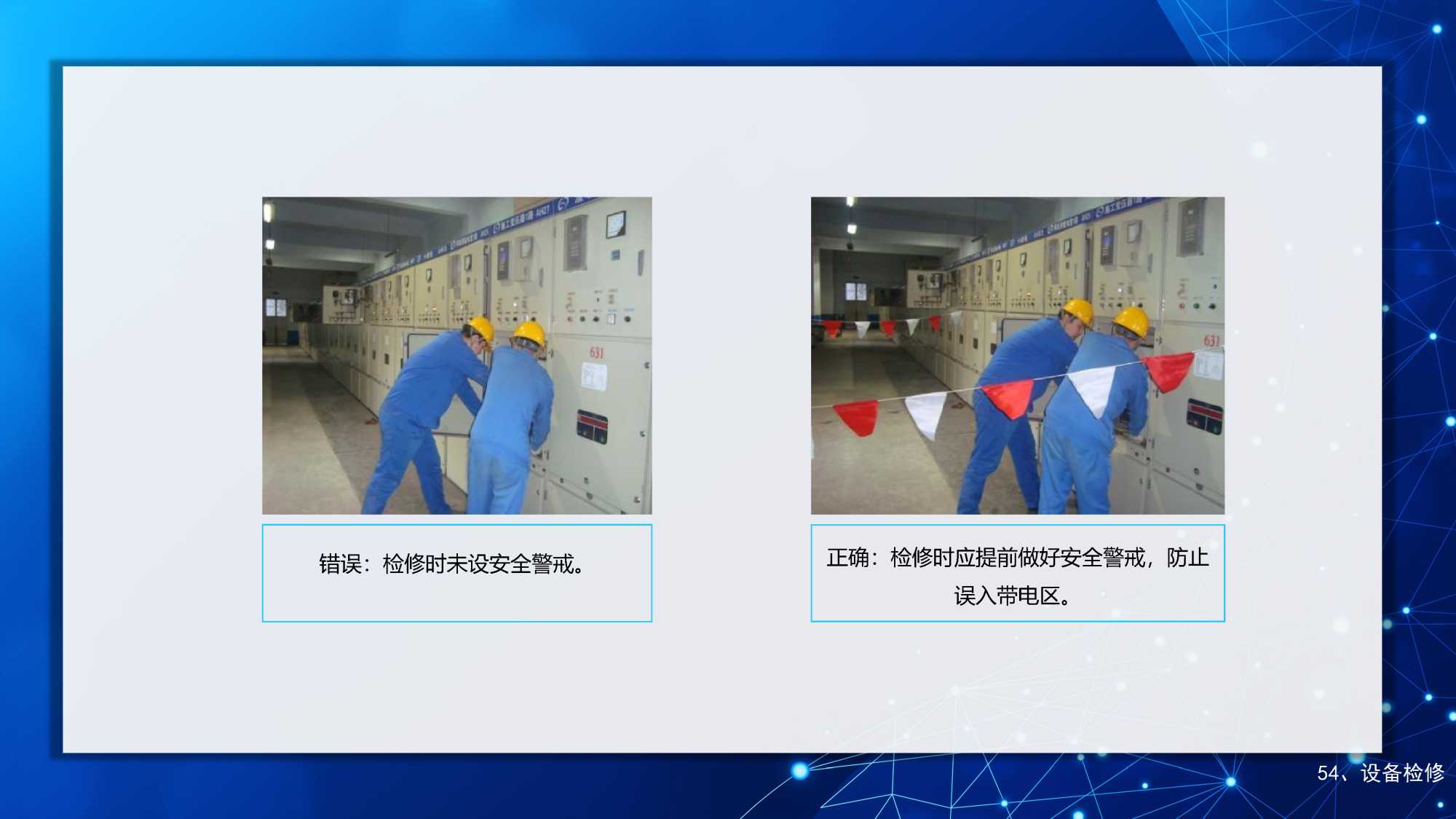

错误：检修时未设安全警戒

正确：检修时应提前做好安全警戒，防止误入带电区。

设备检修

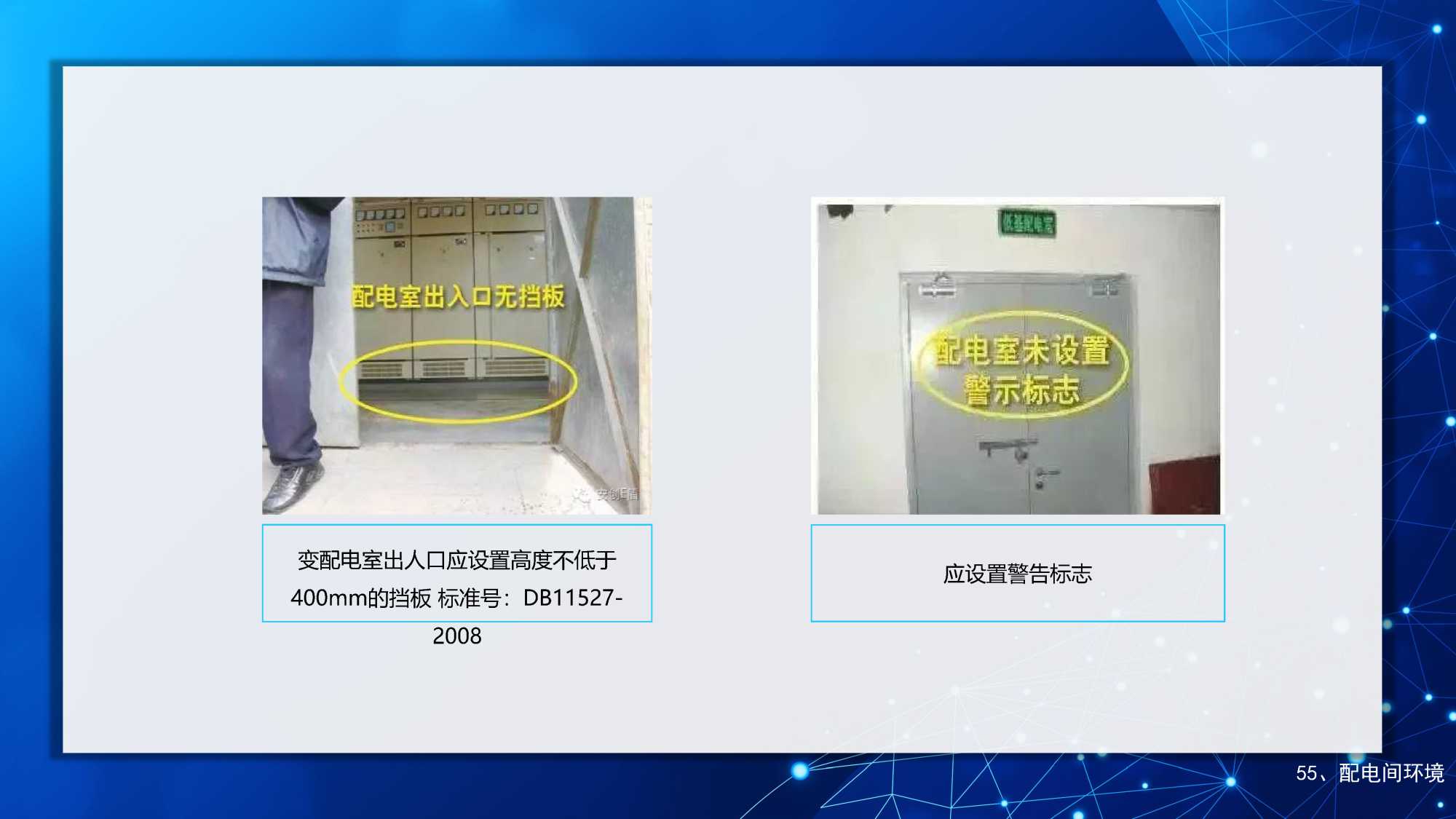

变配电室出人口应设置高度不低于 400mm的挡板标准号：DB11527-2008

应设置警告标志

配电间环境

柜内积灰尘严重

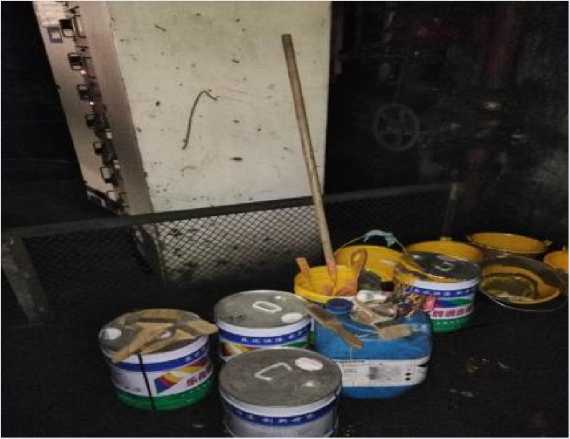

柜旁放置杂物

56、配电间环境

1、事故经过：

7月17日下午，某厂二车间电工王某在车间进行电焊作业，由于天气炎热，车间通风不畅，王某工作满头大汗。15时15分左右，电工班长王某来检查时，发现王某躺倒在地上。王某最初误认为是中暑，抢救时才发现是触电，急忙关闭电闸并对王某进行急救，但终因触电时间过长，抢救无效身亡。

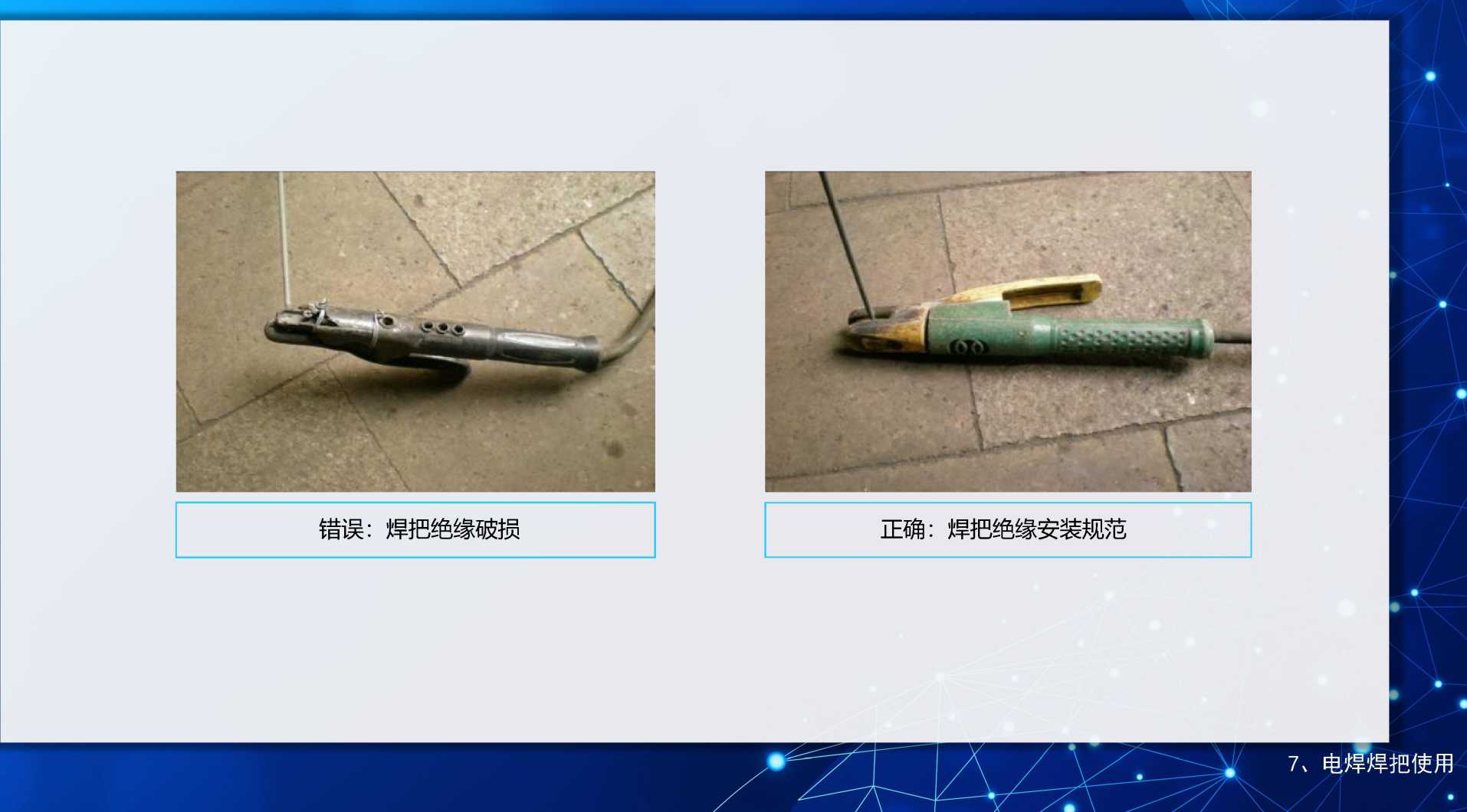

2、原因分析：（1）事故发生后，经现场勘查分析，确定导致王某死亡的直接原因是焊把末端因绝缘破损而漏电，同时由于天气高温炎热，

^^商某由于太热不戴绝缘手套导致触电。（2）间接原因是预防工作不到位，工作前没有对设备进行安全检查；现场监督不力，未及时发现事故原因，及时处理；安全教育培训不扎实，员工的安全意识淡薄、专业能力不高，劳保用品佩戴不全。

>»>>

3、防范措施：

（1）必须加大安全培训教育，切实提高基层干部和员工的安全素质，完善用电前对电线的检查制度，确保连接牢固，电线无破损。

（2）在下雨天和特别潮湿的环境里严禁动电，若遇到特殊情况无法停止作业时，必须要制定相应的措施。

（3）在工作方面进行必要的技术措施：自动断电、保护接地、加强绝缘、漏电保护、间隔屏障等。

（4）加强组织措施的落实，作业人员要正确穿戴使用劳动防护用品。

（5）加强对设备的定期检查，发现隐患及时处理。
