ICS 53.020.99

J 80

中华人民共和国机械行业标准

JB/T 4207—2020

代替 JB/T 4207,1—1999、JB/T 4207.2—1999

手动起重设备用吊钩及闭锁装置

Hooks for manually operated lifting equipment and latch

2020-08-31 发布

2021-04-01 实施

中华人民共和国工业和信息化部 发布

库七七 www. kqqw. com 标准下载

JB/T 4207—2020

目 次

前言.............................................................................................................................................................................II

1范围.........................................................................................................................................................................1

2规范性引用文件.....................................................................................................................................................1

3术语和定义.............................................................................................................................................................1

4力学性能.................................................................................................................................................................1

5极限工作载荷和验证力及基本尺寸..................  1

6形状和尺寸..............................................................................................................................................................3

7型式.........................................................................................................................................................................5

8材料.........................................................................................................................................................................5

9技术要求.................................................................................................................................................................5

10吊钩闭锁装置.........................................................  6

H试验方法................................................................................................................................................................6

11.1钩口开口度试验................................  6

11.2 验证力试验....................................................................................................................................................7

11.3极限强度试验....................................    7

11.4闭锁装置试验................................................................................................................................................7

12检验规则..........................................................................................................................  7

12.1 出厂检验.......................................................................................................................  7

12.2 型式检验........................................................................      8

13 标记.......................................................................................................................................................................8

图1带凸耳吊钩............................................................................      4

图2不带凸耳吊钩.........................................     .4

图3安全闭锁装置型式检验的试验力....................................................................................................................6

图4钩口开口度试验................................................................................................................................................7

表1极限工作载荷、验证力及基本尺寸................................................................................................................2

表2材料....................................................................................................................................................................5

表3出厂检验项目........................................  7

表4型式检验项目.....................................................................................................................................................8

I

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

⅜ /         —1—

刖   百

本标准按照GB/T 1.1—2009给出的规则起草。

本标准代替JB/T 4207.1—1999《手动起重设备用吊钩》和JB/T 4207.2—1999《手动起重设备用吊 钩闭锁装置》，与JB/T 4207.1—1999和JB/T 4207.2—1999相比主要技术变化如下:

——修订并补充了定义：

--对吊钩力学性能提出了要求；

--增加了出厂检验和型式检验内容。

本标准由中国机械工业联合会提出。

本标准由全国起重机械标准化技术委员会(SACnC 227)归口。

本标准负责起草单位：浙江冠林机械有限公司、北京起重运输机械设计研究院有限公司。

本标准参加起草单位：北京起重运输机械设计研究院有限公司河南分院、浙江双鸟机械有限公司、 山东神力索具有限公司、安吉长虹制链有限公司、河北神力索具集团有限公司。

本标准主要起草人：张卫龙、蔡亚森、张奎、张体学、王红华、苏玉田。

本标准所代替标准的历次版本发布情况为：

——JBZT 4207.1—1999；

——JB/T 4207.2—1999 °

II

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

手动起重设备用吊钩及闭锁装置

1范围

本标准规定了手动起重设备用锻造吊钩的强度等级、极限工作载荷、基本尺寸、一般特性、试验方 法和闭锁装置等。

本标准适用于极限工作载荷为25 t以下手动起重设备用的锻造吊钩（以下简称吊钩）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注口期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T714桥梁用结构钢

GB/T 3077合金结构钢

GB/T 6394-2017金属平均晶粒度测定方法

GBfΓ 10051.1-2010起重吊钩 第1部分：力学性能、起重量、应力及材料

GB/T 12362钢质模锻件公差及机械加工余量

3术语和定义

下列术语和定义适用于本文件。

3.1

极限工作载荷 working load limit

在一般起重工况下，吊钩能承受的设计最大质量。

3.2

验证力 proof force

验证试验时施加于吊钩的试验力。

3.3

极限强度 IlItimateStrength

在规定所施加的最大力作用下，吊钩丧失承载能力。

4力学性能

吊钩按其力学性能分为4个强度等级，分别用字母M、P、S、T表示，强度等级和对应的力学性 能应符合GB/T 10051.1—2010中表1的要求。

5极限工作载荷和验证力及基本尺寸

吊钩的基本尺寸和不同强度等级对应的极限工作载荷、验证力见表1。

库七七 www.kqqw.com 标准下载

JBZT 4207—2020

表1极限工作载荷、验证力及基本尺寸

M级			P级			S级			T级			JS	4	ʃ^min	Onlin	∙¾nin	Amin
极限工 作载荷 WLL	验证力 PF	极限强度 US	极限工 作载荷 WLL	验证力 PF	极限强度 US	极限工 作载荷 WLL	验证力 PF	极限强度 US	极限工 作载荷 WLL	验证 力 PF	极限强度 US
t	kN	kN	t	kN	kN	t	kN	kN	t	kN	kN	mm
0.08	L6	3.2	0.10	2	4	0.125	2.5	5	0」6	3.15	6.3	36.7	14	22.4	18.0	12,8	8.5
0.10	2	4	0.125	2.5	5	0.16	3.15	6.3	0.20	4	8	38,6	15	23.6	19.0	14	93
0J25	2.5	5	0.16	3.15	6.3	0.20	4	8	025	5	10	41	16	25	20.0	15.5	10
0J6	3.15	63	620	4	8	0.25	5	10	0.32	6.3	12.6	43.6	17	26.5	21.2	17	10.9
0.20	4	8	0.25	5	10	0.32	6.3	12.6	0+40	8	16	46	18	28.0	22.4	18,5	1L8
0.25	5	10	032	63	12.6	0.40	8	16	0+50	10	20	49	19	30.0	23.6	20	12.8
0.32	63	12.6	0.40	8	16	0.50	10	20	0.63	12,5	25	51.6	20	3L5	25.0	2L8	14
0.40	8	16	0.50	10	20	0.63	12.5	25	0+80	16	32	54.8	21.2	33.5	26.5	23,6	15.5
0.50	10	20	0.63	12.5	25	0.80	16	32	1.00	20	40	57.9	22.4	35.5	28.0	25,7	17
0.63	12.5	25	0.80	16	32	1.00	20	40	1.25	25	50	6L2	23.6	37.5	30.0	28	18.5

扉仆仆 www∙ kqqw∙ Conl ⅛^⅛MM^

⅛⅛ 4207 丄

0.80	16	32	1.00	20	40	1.25	25	50	1.60	31.5	63	65	25	40.0	31.5	30.7	20
1.00	20	40	1.25	25	50	1.60	31.5	63	2.0	40	80	69.1	26.5	42.5	33.5	33.5	21.8
1.25	25	50	1.60	31.5	63	2.0	40	80	2.5	50	100	73	28	45.0	35.5	36,5	23.6
1.60	31.5	63	2.0	40	80	2.5	50	100	3.2	63	126	77.6	30	47.5	37.5	40	25.7
2.0	40	80	2.5	50	100	3.2	63	126	4.0	80	160	81.5	31.5	50.0	40.0	43.7	28
2.5	50	100	3.2	63	126	4.0	80	160	5.0	100	200	86.5	33.5	53.0	42.5	47.5	30.7
3.2	63	126	4.0	80	160	5.0	100	200	6.3	125	250	97.5	37.5	60.0	47.5	50	31.5
4.0	80	160	5.0	100	200	6.3	125	250	8.0	160	320	109.5	42.5	67	53	56	35.5
5.0	100	200	6.3	125	250	8.0	160	320	10.0	200	400	122.5	47,5	75	60	63	40
6.3	125	250	8.0	160	320	10.0	200	400	12.5	250	500	138	53	85	67	71	45
8.0	160	320	10.0	200	400	12.5	250	500	16	315	630	154.5	60	95	75	80	50
10.0	200	400	12.5	250	500	16	315	630	20	400	800	173	67	106	85	90	56
12.5	250	500	16	315	630	20	400	800	25	500	1000	193	75	118	95	100	63
16	315	630	20	400	800	25	500	1000				217	85	132	106	112	71
20	400	800	25	500	1 000							245	95	150	118	125	80

扉仆仆 www∙ kqqw∙ Conl ⅛^⅛MM^

3

JB/T 4207—2020

6形状和尺寸

6.1吊钩的基本尺寸应符合表1的规定并应符合下列要求 a）尺寸A应大于或等于钩口尺寸。（见图1、图2）； b）钩口尺寸0不应大于钩腔直径0的95%； c）钩腔直径0的圆心应与钩柄轴线重合。

6.2吊钩的形状如图1和图2所示。

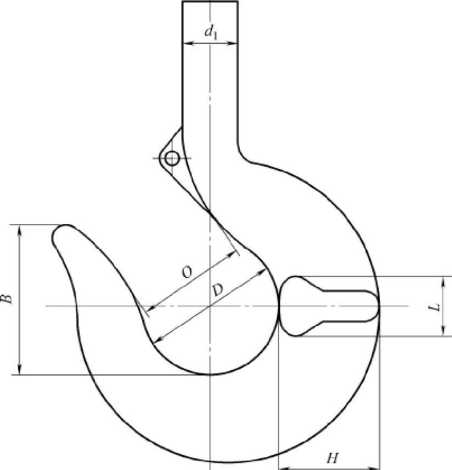

图1带凸耳吊钩

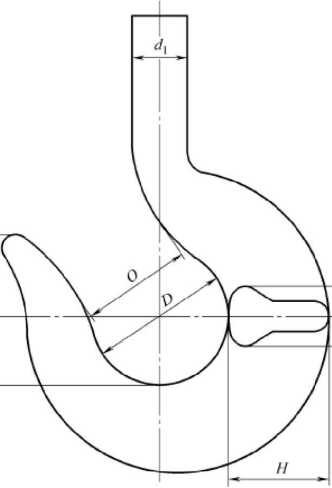

图2不带凸耳吊钩

4

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

7型式

7.1吊钩按其结构和锻造方式分为: a）带凸耳吊钩，代号为SMD； b）不带凸耳吊钩，代号为SM。

7.2型号表示方法如下：

□

---------强度等级：M、P、S、T

...........极限工作载荷，单位为吨（t） .............代号：SMD——带凸耳吊钩，SM--不带凸耳吊钩

7.3标记示例：

极限工作载荷为2 t,强度等级为M级，带凸耳吊钩的标记为: SMD2-M JB/T 4207—2020

8材料

8.1 M级和P级吊钩对钢材的要求如下：

a）钢材应由平炉、电炉和氧气顶吹转炉炼制而成；

b）钢材应是镇静钢，可锻性好，以便经适当的热处理后能满足本标准规定的力学性能；

c）按GB/T 6394-2017的规定试验时，钢材应达到奥氏体5级晶粒度或更细一些的品级。

8.2 S级和T级吊钩对钢材的要求如下：

a）钢材应由平炉、电炉和氣气顶吹转炉炼制而成。

b）钢材应是镇静钢，可锻性好，并含有足量的合金元素，以保证经适当的热处理后能满足本标准规 定的力学性能。S级吊钩用的合金钢至少应含有下列元素中的一种：裸、倍、铝或相同性能的元 素。T级吊钩用的合金钢至少应含有下列元素中的两种：鎳、辂、铝、硼或相同性能的元素。

c）按GB/T 6394-2017的规定试验时，钢材应达到奥氏体5级晶粒度或更细一些的品级。

8.3各级别吊钩推荐采用表2所列材料制造。

表2材料

强度等级	材料牌号	______标准编号______
M	Q345qD	GB/T 714
P	Q345qD
S	35CrMo	GB/T 3077
T	35CrMo

9技术要求

9.1钩口开口度：吊钩承受表1规定的验证力后，其开口最小时变形不应超过0.25%。

9.2验证力：吊钩均应能承受表1规定的验证力且没有明显的永久变形。

5

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

9.3极限强度：吊钩的极限强度应至少达到表1的规定。试验完成后，吊钩不应断裂或开口大到不能 承受住载荷。

9.4吊钩锻造尺寸公差应符合GB/T 12362的规定。

9.5吊钩在锻造后应按其材料性质进行热处理。

9.6吊钩外观和内部质量应符合以下要求：

a）吊钩表面应光洁，不应有折迭、过烧以及降低强度的局部缺陷；

b）吊钩不应有影响其使用安全的表面和内部裂纹及缺陷；

c）吊钩上的缺陷不应焊补。

10吊钩闭锁装置

10.1闭锁装置应与吊钩的钩尖形处啮合，应配置定位弹簧。

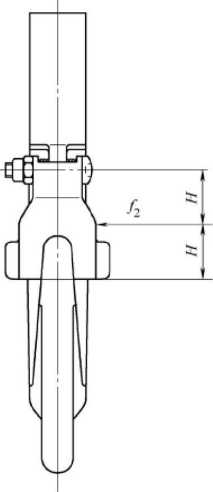

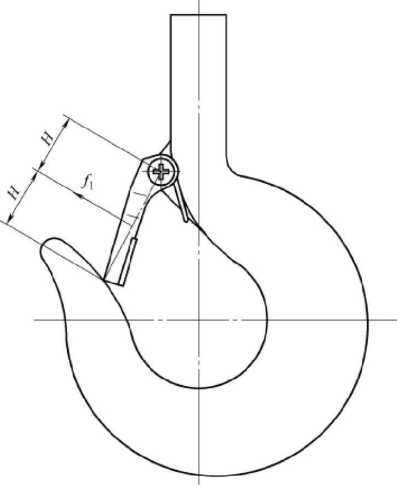

10.2闭锁装置应能承受在宽度横截面上的力力和厚度横截面上的力人不发生永久变形,力和人的作用 位置和方向如图3所示。试验力£和厶应等于3 kN或极限工作载荷的10%,两者取较大值，但人不应 超过20 kN。

图3安全闭锁装置型式检验的试验力

11试验方法

11.1钩口开口度试验

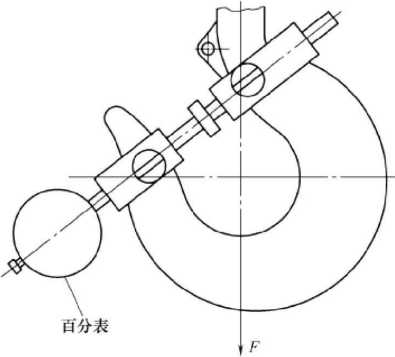

测量装置如图4所示。将吊钩装夹在万能材料试验机上，拉力方沿吊钩轴向作用，无冲击地通过 连接环的中间，环的直径大致等于吊钩钩腔直径的1/3,载荷应逐渐而均匀地增加，直至达到表1规定 的验证力。吊钩在卸载验证力后，从百分表中读出钩口处的变形值。钩口的开门度由公式（1）求得。

N = BXIo0%................................................ （I）

6

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

式中：

δ--吊钩钩口的开口度；

A/--试验后钩口尺寸的变化值（从百分表中直接读出），单位为毫米（mm）； /--拉伸试验前钩口实际尺寸，单位为毫米（mm）。

图4钩口开口度试验

11.2验证力试9佥

将吊钩装夹在试验工装上，沿吊钩轴向无冲击地缓慢加载验证力。

11.3极限强度试验

将吊钩装夹在万能材料试验机上，拉力尸沿吊钩轴向作用，无冲击地通过连接环的中间，环的直 径大致等于吊钩钩腔直径的1/3,载荷应逐渐而均匀地增加，直至达到极限强度，保持IOmin。

11.4闭锁装置试验

试验应在吊钩中或一个可精确模拟闭锁装置和钩尖位置内完成。试验力工和人应按图3所示单独 施加于闭锁装置。

12检验规则

12.1出厂检验

每个吊钩都应进行出厂检验，合格后方能出厂。出厂检验项目见表3。

表3出厂检验项目

序号	检验项目	技术要求	试验方法
1	____锻造尺寸____	9.4
2	外观	9.6	目测
3	验证力	9.2	11.2

7

库七七 www.kqqw.com 标准下载

JB/T 4207—2020

12.2型式检验

12.2.1有下列情况之一时，应进行型式检验：

a）产品的结构、材料、工艺有重大改变；

b）正常生产的产品每年进行型式试验不少于1次: c）国家质量监督机构提出进行型式试验的要求。

12.2.2型式检验项目见表4。

表4型式检验项目

序号	检验项目	技术要求	试验方法
1	锻造尺寸	9.4	量具
2	外观	9.6	目测
3	钩口开口度	9.1	11.1
4	_____验证力_____	9.2	11.2
5	极限强度	9.3	11.3
6	闭锁装置	10.1	______|^______
		10.2	11.4

12.2.3型式检验验收标准：为证明申报型式检验的该规格吊钩符合本标准，三个试样的试验项目都应 合格。

13标记

吊钩应在不影响强度的部位做出永久和清晰的标记。标记应包括下列内容:

a）强度等级代号：M、P、S、T；

b）极限工作载荷；

c）制造厂名称或代号（或按用户要求标记）。
