软质挡烟垂壁

规定单台不能超4米，自动挡烟垂壁安装在吊顶上，平时挡烟垂壁的底垂条的底 面与吊顶平，从下上看看不到挡烟垂壁。这样卷帘式挡烟垂壁就有很好的隐蔽性 和装饰性。当遇到火灾接到火警信号卷帘式挡烟垂壁就自动下垂形成小于500 平方的防烟分区。卷帘式挡烟垂壁主要运用于有吊顶的场所，无吊顶的场所一般 不使用，而使用固定式挡烟垂壁。

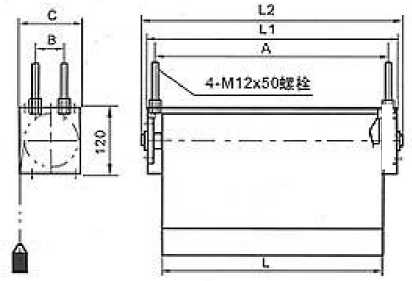

外形参数

L一挡烟布帘宽度（可按需而定）

A=L+45  A-安装中心距离

L1=L+75 LI-卷箱宽度

L2=L1+30 L2—最大宽度

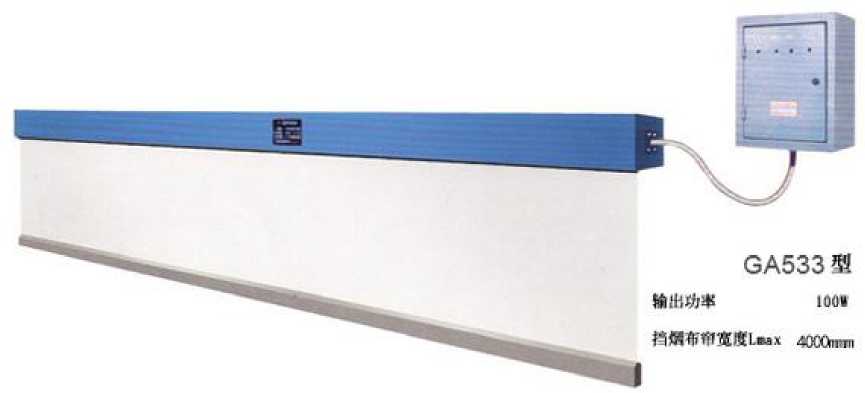

	GA533
8	60
C	126

卷帘挡烟垂壁技术参数：

1.挡烟垂壁应与烟感探测器联动，当烟感探测器报警后，挡烟垂壁能自动下降 至挡烟工作位置。

2.挡烟垂壁接收到消防控制中心的控制信号后，应能下降至挡烟工作位置。

3.卷帘式挡烟垂壁电动下降或机械下降的运行速度应≥0.07m/s。

4.挡烟垂壁应设置限位装置，当其运行至上、下限位时，能自动停止。

5.经1000次启闭操作后，挡烟垂壁应能正常运行。直径为6mm±0.1 mm的探棒

或长度为15 mm±0.1mm、宽度为2mm±0.1mm的试块不能穿过挡烟垂壁的挡烟部 件。

6.当挡烟垂壁承受（5±1）m/s的风速时其垂直偏角应不大于15°。

7.挡烟垂壁在（620±20）℃温度下保持30min，其完整性不应破坏。

8.挡烟垂壁挡烟部件在（200±15）℃、（25±5）pa差压时的漏烟量应不大于 25m³/（m².h）。

电源为220V消防电源：

1.单台电机功率为100W。

2.控制信号线两根，无源干触点信号。

3.反馈信号线两根，无源干触点信号。

4.挡烟垂壁电控箱与机体为一控一有几台挡烟垂壁就有几台电控箱。

5.电控箱安装位置在电机出线口80CM范围内。

6.挡烟垂壁的外型尺寸为单根挡烟垂壁不超4米，超过4米制作成多台做搭接处。 理。搭接量为200mm，筒体直径最小为50mm，安装最小空间为120mm。

7.挡烟垂壁与墙面的安装间隙控制在20mm以内。

8.挡烟垂壁最小安装空间为120mm，挡烟垂壁的卷筒最小直径为60 mm。
