前言......... I

弓丨言..................................... ••••••••••• n

1 范国....................*........... *......................................... 1

2规范性引用文件 ....................... *................. 1

3术语和定义 ................. 1

4 使用条件............................ 4

5安全要求 .......................................... V......................................... 4

5,1 尺寸................*.....*....................*.....*..................................................... 4

5.2 强度..................................... -........................................4

5,3 圈栏............*......................................*................................................................. 5

5.4安全门............................................................................................................5

5.5 联⅛J装置................... 5

6使用说明书 ............................................................................. 5

6.1 一般蹙求.................. 5

6.2 剰余风險 ................................................ 5

6.3 安装说明 ............. 5

6,4 操作说明.................... 6

6.5 检査与维护………，……，…………………………………………*♦♦♦♦♦♦"♦♦"♦，♦♦"♦♦♦♦♦，♦♦♦♦",，«♦♦♦ 6

6.6圉栏防护系统的拆卸........-........................ 6

附录A（资料性）检测围栏抗冲击性的摆锋冲击试Ife方法 .................................................. 7

参考文献 ......... 】0

本文件按照GB/T 1.1—202。（标准化工作导则第1部分:标灌化文件的结构和起草规则》的规定起草.

请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.

本文件由全国机械安全标准化技术委员会CSAC/TC 2。幻提出井用口 .

本文件起草单位,宁波錯诚科技股｛⅛有限公司、四川量兴忧创安全科技有限公司.安微江田环卫设备股份有限公司、广东仕城塑料机械有限公司、深圳国技仪器有限公司、湖州市南潯区佰通标准化研究院、中山斯瑞德环保科技有限公司、广东双拉智蚕科技有限公司.南京中拓科技有限公司、浙江金澳兰机床有限公司、中机生产力促进中心有限公司、上海辰竹仪表有限公司、山东杰创机械有限公司、青岛凯捷重工机械有限公司、南京林业大学、皮尔磁电子（常州）有限公司、山东莱恩光电科技股份有限公司、南京理工大学、苏州安高智能安全科技有限公司、宁波宝工电器有限公司、广东金志利科技股份有限公司、山东宏坤智能科技有限公司、恵州市惠大机械科技有限公司、山东广利铁塔有限公司、深圳市博硕科技股份有限公司、淄博泰鼎机械科技有限公司.东莞市本质安全科技有限公司、长江智能科技（广东）股倍有限公司、浙江京速机床附件有限公司、深圳市今天国际智能机器人有限公司、绍兴科艺标准技术咨询有限公司、山东省扬帆轴承有限公司、深圳市邦正精需机械有限公司、中国第二十二冶集团有限公司、深圳市智佳能自动化有限公司、通号工程局集团城建工程有限公司、深圳市高撞力科技有限公司、广来当家人智能电器有限公司、中创新航技术研究中心C深圳）有限公司、南京高立工程机械有限公司、义乌市經龙模具有限公司、深圳市拉普拉斯能源技术有限公司*势InI透博洁净动力如睾有限公司、源阳天目先导电池材料科技有限公司、浙江协美科技有限公司、山东金泰建设有限公司、沈阳亚特重型装备制造有限公司、宁波法特汽车部件有限公司、九思检测技术（广东）有限公司、西安久塞长物联网科技有限公司、專在市隸天美亚保温节能建材有限公司.陕西协佳亚光软件有限公司、广东康誣新材料有限公司、福建泰多科技有限公司、陕西泛标软件有限公司.

本文件主要起草人:載闻杰、秦培钧、孙四五、秦志红、郭冰、张天泽、张帆、王泰基、陈永、闻繭君、张杰、吕时广、章班洪、俞波、张燕、宿立国、居荣华.李勤、胡进芳、应露瑤、陈勇良、宋小宁、居里借、付卉青、周期、赵茂程、李肖、刘治永、汪中亨、程红兵、黄之炯、李忠.陈卓贤、刘国兵、李永坤、倪超、洪吉福、于敬辉、清葛宝钧、畅海全、葛伟宏.王琳、蒋学利、李仁余.周红辉*张晓飞、杨凯、顾大正、畅西军、邹杨波、占建俊、庆卓卓、陈小全、庞艳、米昆明、李海涛、陈婧、郑翔、隰桂吉、尹卫民、张平、张哲元、林佳继、白江涛、孙伟、罗飞*刘样军、龚雨华、蒋恵兴*段春芳、汪正华、杨玲玲、王哲思、宋光升、朱伟峰、聂宏復、南少微.

机械领域安全标准的结构如下:

-—A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征I

--B类标淮（通用安全标灌），涉及机械的一种安全特征或使用范围较宽的一类安全装置：

■ Bl类，特定的安全特征（如安全距离、表面温度、噪声）标推；

• B2类,安全装置（如双手操纵装置、联僕装置、压敏装置、防护装置）标准.

—C类标准（机械产品安全标准），对一种特定的机器或一组机器规定出详SI的安全要求的标准.

根据GB/T 15706,本文件属于B2类标准.

本文件尤其与下列与机械安全有关的利益相关方有美:

--机器制造商;

-健康与安全机构.

其他受到机械安全水平影响的利益相美方有：

~^^j机器使用人员＞

—机器所有者I

——服务提供人员F

-- 消费者（叶对预定由消费者使用的机械）.

上述利益相美方均有可能参与本文件的起草.

此外,本文件预定用于起草C类标腐的标推化机梅.

本文件规定的要求可由C类标淮补充或修改.

对于在C类标准的范围内，且已按照C类标推设计和制造的机器，优先采用C类标准中的要求.

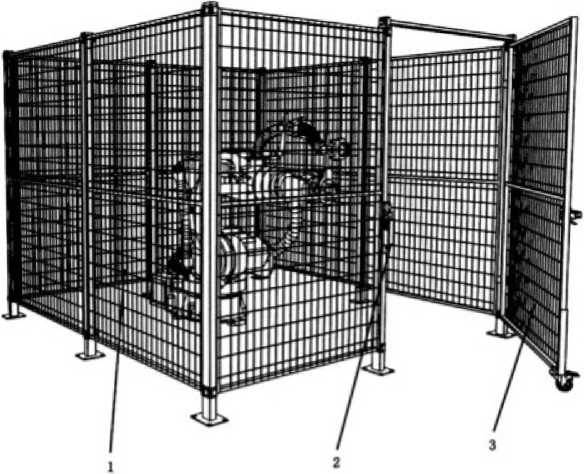

围栏防护系统一般由围栏、安全门和联镇装置构成.围栏防护系统可广泛用于工业生产线、机器人等领域，其目的是防止非预期的进入来减小风险，也能通过防止部件或物体弹出或冲击来减小风险.

3.2.1

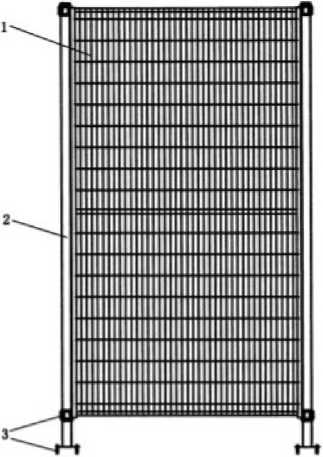

面板 panel

围栏的主体构件.

注*常见的面板形式有金属鲤网，金属板，离分子聚合物等.

322

立柱 post

在安装围栏中，用于固定位置和支撑面板的构件.

323

附件 accessory

用于面板与立柱固定或立柱与地面固定所需的配件.

3.3

安全门 safety door

由面板、立柱和门附件等组成,可供人员安全出入危险区的活动式防护结构.

3,4

寐锁装置 interlocking device

底鐘 interlock

用于防止危险机器功能在特定条件下（通常是指只要防护装置未关闭）运行的机械、电气或其他类型的装置。

[来源 CB/T 15706—2012,3.28.1]

3.5

安全距禽 safety distance

安全间庵 safe separation distance

防护结构距危l⅛区的最小距离.

［来源：GB/T 23821—2022,3.2］

3.6

工具 Ural

为进行髭固操作而设计的器具.

注，如专用胡匙或扳手,硬币或指甲桂之类的临时器具不能被掃为工具.

［来源 tGB/T 8196-2018,3.7,有修改］

4使用条件

围栏防护系统的工作环境不应超出产品说明书上规定的腐蚀性工作环境要求.

⅛l栏防护系统固定的地面应平整硬化.

5安全要求

5.1尺寸

5.1.1在确定搁栏高度之前,应按照GB/T 15706-2012中5,5确定伤害的严重程度和发生的概率，并測置危险区高度《AJ*如果通过围栏防护的危险仅会造成轻微伤害旦发生概率低，则应按照 GB/T 23821-2022的表1选择围整的高度（即保护结构高度RQ,否则应按照GB/T 23821-2022的表2选择围栏的高度.

在举采用附加保护措施情况下，BH栏的高度越低,围栏距寓危险区的尺寸应越大.通常，围栏的高度宜选用 1 600 tntn、l 800 tn tn, 2 000 mtn 或 2 200 mm,

注，GB/T 16856-2015中5.4给出了估计情窖产值程度和*生假率的指南.

当围栏高度小于1 400 mm时，应采取附加保护措施.

5,1.2除非风险评估结果表明可行,否则围栏下沿离地高度不应超过180mm,以避免人员从下沿开口进入危险区.

5.1.3金属丝网围栏面板的网格尺寸及其他面板的开口应符合GB/T 23821—20 2 2中4.2.4的规定"

5.2强度 _

5.2.1围栏防护系统应具备足要的整体结构强度，在可预见的生命周期内保持抗冲击能力，可采用附录A描述的摆锤试验方法进行检SL

5.2.2图栏应具备足够抵抗来自危险区外可预见撞击的抗冲击能力，且应至少满足防止人员进人危险区的功能,其基础值应不小于115 J.

注：H5 J为模投总质量为90 kg的人体从防护区外以1.6 _n√s的速度Ii击围栏前的能it.

5.2.3围栏应具备足將抵抗来自危险区内可预见撞击的抗冲击能力，应对防护区域内机器的部件或工件的冲击风险和冲击能量进行評估，并选用抗冲击能力不小于可預见冲击能量的围栏.如果机械运动部件冲击能量难以评估,宜选用抗冲击能力不小于1 600 J的围栏.

注，ɪ 600J为模拟总頭敏为20Ok_e的机械运动部件从防护区内以4 π√s的金行速度撞击围栏前的能fit.

5.3.1面板

5.3.1.1围栏面板材料的选择应使其具有良好的刚度.韧性和稳定性.

53.1.2如果需要观察防护区内部，则金属丝随等穿孔材料面板应选用深色面板，如黑色.如果不需要观察防护区内部宜选用黄色面板.

5.3.2立柱

立柱柱体及底板应具备足憤强度.相郭立柱的间距不应超过1 500 mm,每根立柱与地面使用不少于4个膨胀螺柱或化学锚栓进行固定.

5.3.3 附件

5,3.3.1用于面板与立柱固定的附件应具备足修强度，确保在可预见的栽荷或冲击下保持牢固固定不断裂.用于面板与立柱固定的连接件及紫固件应使用工具才能安装和拆卸.

5.3.3.2将立柱固定于地面的附件应采用不小于MlO的膨胀蝶栓或化学锚栓.

5.4安全门

5.4.1安全门面板的强度应不低于围栏面板的强度.安全门的饺桂或滑轨应具有足修的强度以及穏定性.在开关门的过程中应运行平穏可靠.在IOO 000次完整启网循坏内不应出现卡滞和关用不严的现象.

5,4.2安全门的宽度不应小于800 mm.围栏高度为2 QOOmm及以下时，安全门高度宜与国栏高度保持一致：围栏高度为2 OOO mm以上时，安全门高度宜为2 OOO mnɪ,且应加装门框.

543较链式安全门应采用向外打开方式,便于危险区内的人员逃生.

5.4.4在安全门打开,井且通过联锁装置防止危险机器功能运行的情况下，系统应发出声光警示信号. 注，嫉声光警示与机器帙复息动时的警示有区别.

5.5联锁装置

5.5.1应依据GB/T 18831-2017中的规定选界合适的联横装置.

5-5.2麻儀装置应安装牢固，并满足联锁装置制造商提供的使用说明书要求.

6使用说明书

6.1 一般要求

6.U 使用说明书的编写应符合GB/T 42598的规定.

6,1.2使用说明书应包含有关围栏防护系统及其安全参数和功能所需的信息（如垂直或水平定位），包括安装和维护的信息，以及腐蚀性工作环境要求（如有3

6.2剰余风睡

使用说明书中应给出围栏防护系统剰余风险的信息，例如『机械危险、材料的可燃性和相关的试验结果等.

6.3安装说明

使用说明书中应给出正确安装图栏防护系统的说明.对于围栏的安装，应至少给出以下信息I

— 围栏的装配；

—— 围栏的固定，如果围栏固定在水泥地面上,宜提出混凝土的等级；

—需要符合的其他标准，如GB/T 18831和GB/T 23821；

—安全注意事项.

6.4操作说明

使用说明书应给出正确操作围栏防护系统的方法，并对可合理预见的误用给出警告（见 GB/T 15706—2012 中 6.4.5）,

6.5检查与维护

针对所需的维护和査找験馅所需的捡査，使用说明书中应至少包括以下内容:

-围栏防护系统中任何部件的丢失或扭坪，特别是可导致安全性能下降的情况，如金属丝网脱焊导致耐冲击性降低，

修理或更换巴产生变形或损坏并对安全产生负面影响的部件,

— 更换磨损的部件I

—围栏防护系统中的紫固件（如鼻性、螺IT）只能用相同的紫固件更换,

—立柱和圈栏的连接点或固定点的性能下降:

—— 由于腐蚀、温度变化、脆化或化学侵蚀引起的性能下降I

--如有必豊,运动部件保持良好的运转和演滑,

--安全距离和孔眼尺寸的调整#

-*安全门运行平稳可肃I

--正确使用联锁装置F

— 联锁装置安装牢固.连接线缆无破损,

—联傾装置控制系统诊断记录导出归档.

6.6围栏防护系座的拆卸

使用说明书中应给出拆卸图栏之前需采取的措施，如断开机器动力、释放储存的能量和拆卸围栏的步骤等* 也可见 GB/T 19670—2005 和 GB/T 5226.1—2019 中的 5.3 和 5.4.

还应规定拆卸围栏的程序要求,包括:

——合适工具的使用；

——安全工作程序.

AJ概述

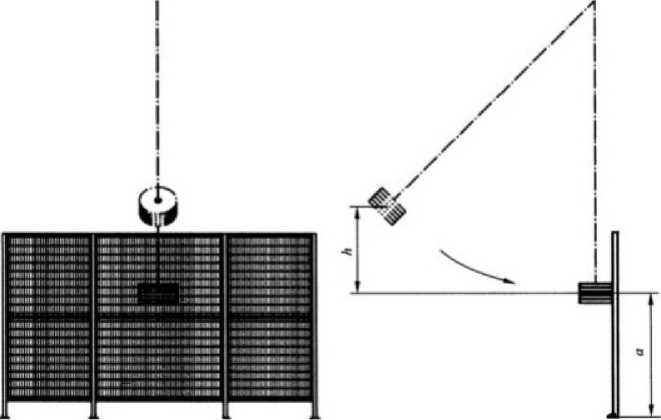

围栏防护系统可最大限度地减小从被保护区域之外进入人体受到的冲击凤险，以及最大限度地减小来自危险区内的部件或工件的冲击风险.摆锤试验方法可用于测试围栏防护系统抵抗来自被保护的危险区外和危险区内的冲击的能力.本附录适用于围栏的材料和完整的围栏整体结构.

本附录给出的14验方法仅适用于存在冲击危险的情况.

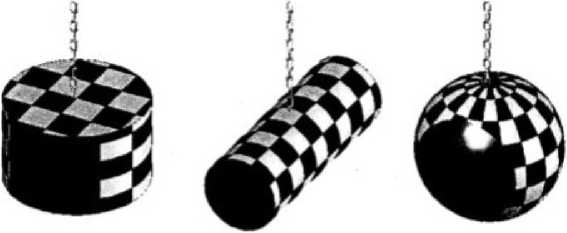

本试验方法给出了款、硬摆锤的指南.软、硬摆锤代表低速冲击（如人体、机械运动部件与围栏防护系统接触），而不是机械部件或材料飞激引起的高速冲击.

E = m X g X A ...................••■••( A.2 )

式中I

E~ 能量，单位为焦耳φ或牛米(N*m)f

m 操锤质量,单位为千克CkGa

f—-摆锤速度，单位为米每秒(m厶),

g -重力加速度，取值9.81 m/√,

A --摆锤下落高度，单位为米(m).

注：计算得到的能*代去刚要撞击前的能Ih摆锋支点的摩擦可忽略不计.

示例:測或冲击館量1 600 J的撲修试验，选用摆健质量为rn = 100 h，摆怪下落髙度为A = l,63 m.

A.2.5围栏的支揮 -

在围栏整体结构和/或围栏材料样品上进行试验.围栏的支撑与围栏实际安装的支撑等效.对于被侧的围栏材料,可能需要使用固定在框架上的围栏材料样品进行测试，框架足修整固，样品的安装方式与该材料在围栏的安装方式等效.

A.3试验歩事

A.3.1选用宽度至少为Iogmm的围栏面板作为试验对象.按照可预见的应用将试验对象安装在两侧围栏试验台上，通过立柱固定在地面上.

A.3.2称重并记录摆锤质量,格摆锤通过索具安装到起重设备上.

A.3.3起吊摆锤并使试验对象表面刚刚接触自然下垂处于静止状态的摆锤端点，作为预计價击点.调

A.4试验结果

试验结束后，宜对围栏或材料的损坏情况进行评估.

损坏的类型包括:

a）翘曲/鼓凸（没有裂纹的永久变形）： b）初发裂纹（只有一面可见）； c）贯穿裂纹（裂纹从一面到另一面都可见）； d）穿透（弹射物穿透测试对象H e）围栏面板的固定松动F D 围栏面板材料脱焊, g）围栏在支揮处松动.

如果満足以下条件，则视为通过了本附录给出的攘锋冲击试验I

--变形或裂纹不超过为避免伤害而规定的值；

--没有穿透I

—观察不到e）和g）提到的损坏.

A.5试验报告

试验报告宜至少提供以下值ih

— 日期、测试地点和測试单位或组訳的名称F

--机器制造商,类Sh

--试验样品的设计、材料和尺寸:

-鼠验样品夹紧或固定:

-- 冲击方向、摆密的撞击点f

—试脸结果.

宜注意，结果只对试验对象有效.在具体应用中是否使用该围栏由机器设计者决定.
