2022年江苏省建设工程施工图 设计审查技术问答

江苏省建设工程设计施工图审查管理中心 二〇二二年十二月

编写说明

为统一审查标准，提高审查质量，指导我省建筑工程施工图设计审查工作，江 苏省建设工程设计施工图审查管理中心，对全省各地施工图审查机构和部分勘察设 计单位反映的疑难问题，组织省内专家研究解答，编写成《2022年江苏省建设工程 施工图设计审查技术问答》。

该技术问答是以国家和江苏省现行的法律法规、工程建设技术标准、政府职能 部门规范性文件作为编写依据，涉及建筑、结构、给排水、暖通、电气、勘察6个 专业，可供我省施工图审查人员和勘察设计人员参考使用。

由于时间仓促，技术问答中难免有不妥之处，恳请广大施工图审查人员和勘察 设计人员批评指正。意见和建议请发电子邮件至江苏省建设工程设计施工图审查管 理中心电子邮箱：jssgt_nj@163.com。

2022年12月

编写委员会

（以下排名不分先后）

张奇云 虞小平

方玉妹 刘 俊

杨万勇 许一鸣

编写组成员： 建筑专业：

汤 杰 彭为民

惠 丹 王晓棠

结构专业： 包红燕 金如元 张松林 电气专业： 陈礼贵 谢维锺

给排水专业： 方玉妹 刘 俊

暖通专业： 张建忠 王卫平

朱加庆 江 丽

勘察专业： 章建平 杨松明

殷春乾

汤 杰 彭为民

张建忠 王卫平

李 青 许锦峰

丁华夏 陶敬武

江 韩 夏长春

陈晓明 陈运平

蒋方明 陈 苏

陈 瑾 夏卓平

戴阿福 韦 杰

包红燕 金如元

章建平 杨松明

董文俊 马 莹 钟 容 买友群 孙 逊 汪 凯

周桂祥 宋建刚 王美玲 陈 蓉 院 梅 钱 进

胡唐伯 梅 军

陈礼贵 谢维锺

周志宏 顾琴芬

许钰涓 范静华

徐 沂

管 雯 徐 嵘

蔡华明

郭 枫 姚 强

魏 霖 陈火明

姬长国 程 刚

责任编辑：周志宏

目  录

2022年建筑专业施工图审查技术问答 ························································· 1

2022年结构专业施工图审查技术问答 ························································21

2022年给排水专业施工图审查技术问答 ·····················································41

2022年暖通专业施工图审查技术问答 ························································65

2022年电气专业施工图审查技术问答 ························································83

2022年勘察专业施工图审查技术问答 ······················································ 125

2022年建筑专业施工图审查技术问答

第一章 绿色设计

1、江苏省《居住建筑热环境和节能设计标准》DB32/4066-2021与国标《建筑节 能与可再生能源利用通用规范》GB 55015-2021在节能技术体系和技术指标要求上 存在差别，请问居住建筑的节能设计该如何执行标准？

答：居住建筑节能设计执行江苏省《居住建筑热环境和节能设计标准》 DB32/4066-2021。

2、根据《绿色建筑评价标准》GB/T 50378-2019中3.2.8条注1规定，围护结构 热工性能的提高基准为国家现行相关建筑节能设计标准的要求。请问：自 2022 年 04月01起是否应以《建筑节能与可再生能源利用通用规范》GB 55015-2021中的热 工性能参数为基准值？

答：现行《绿色建筑评价标准》GB/T 50378-2019的围护结构热工性能的提高基 准为《公共建筑节能设计标准》GB50189-2015、《夏热冬冷地区居住建筑节能设计 标准》JGJ 134-2010、《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2018中的相 关节能设计要求。

3、当住宅开向室外的户门为不透光外门时，是否应按《居住建筑热环境和节能 设计标准》DB32/ 4066-2021中户门的要求控制，不应等同于外窗和计入窗墙比？

答：是的。户门为不透光保温门时，不计入外立面窗墙比。

4、住宅天窗的遮阳系数超标时，是否允许权衡计算？

答：住宅天窗的传热系数和遮阳系数均应符合江苏省《居住建筑热环境和节能 设计标准》DB32/ 4066-2021第5.2.13条、第5.3.13条的规定性指标要求，不允许权 衡计算。

5、江苏省《居住建筑热环境和节能设计标准》DB32/4066-2021附录C中列出

1

了部分外窗的热工性能，当采用隔热铝合金5+19Ar（百叶）+5+12Ar+5（暖边）遮 阳一体化窗时，是否可以参照附录C中隔热铝合金5+12Ar+5+12Ar+5（暖边）窗的 传热系数指标（如下图）？

9

75系列平开隔热铝合 金系统窗（34mm隔热 条，腔体填充保温材料）

5 + 12Ar4^5 + 12Λr÷5 （暖边）

1.7

0. 74

答：可以。当新版江苏省《居住建筑标准化外窗系统应用技术规程》发布后， 可按该规程选用相应的外窗。

6、住宅建筑外墙填充墙采用现浇夹芯混凝土外墙，请问此类墙体内夹芯的保温 板能否纳入节能计算？

答：可以。

7、2021 年版江苏省公共建筑施工图绿色设计专篇参考样式（建筑）（二）， 八.2、建筑物围护结构热工性能中，表1传热系数有“提升限值”一栏，表2同样属 于围护结构部位，是否也应该增加一栏？

答：不需要。“提升限值”一栏的内容是依据《绿色建筑评价标准》GB/T 50378-2019 第3.2.8和7.2.4条要求确定的。

8、《居住建筑热环境和节能设计标准》DB32/ 4066-2021第4.2.3条：建筑朝向 宜为南偏西5°至南偏东30°之间。受条件制约，南向设计为住宅山墙时，如何执行“南 向外窗窗墙面积比应大于0.25”的规定。

答：设计应合理利用南向，除立面有特殊要求的外，住宅山墙为南向时，窗墙 面积比也应符合大于0.25的规定。

9、《建筑节能与可再生能源利用通用规范》GB 55015-2021第5.2.1条规定： 新建建筑应安装太阳能系统。请问：已采用地源热泵系统或空气源热泵系统的建筑 是否还须设太阳能？工业建筑（厂房和仓库）如何执行？

答：新建建筑（包括工业建筑）不管是否已采用地源热泵系统或空气源热泵系 统，均应设计太阳能系统。太阳能光伏系统的具体设置要求可按电气专业相关规定

2

执行。

10、请问住宅底层与地下室之间楼板的热工性能是按分户楼板执行，还是按底 面接触室外空气的架空或外挑楼板执行？

答：该处热工性能按分户楼板要求执行。寒冷地区尚应符合《建筑节能与可再 生能源利用通用规范》GB 55015-2021中非供暖地下室顶板（上部为采暖房间时）的 传热系数要求。

11、不设置供暖、空调系统的工业建筑是否不需要进行节能设计？

答：所有工业建筑都应有节能设计。《工业建筑节能设计统一标准》GB 51245-2017 按环境控制及能耗方式分为一类和二类工业建筑。不设置供暖、空调系 统的工业建筑应按二类工业建筑的相关要求进行节能设计。

12、《住宅设计标准》DB32/ 3920-2020第6.4.7条未对书房提出隔声要求，电 梯可否贴邻书房布置,井道做隔声减振措施？

答：《住宅设计标准》DB32/ 3920-2020虽未明确要求电梯不应紧邻书房布置， 考虑书房本身的安静要求且常兼有睡眠、休息功能，书房的隔声设计要求视同卧室。

13、面积较小的地下消防泵房（含出地面楼梯间）、配电房、公共厕所以及地 下通道等，是否需要进行节能计算和编制绿色设计专篇？是否需要满足绿色建筑星 级的要求？

答：地下消防泵房（含出地面楼梯间）、配电房、公共厕所以及地下通道等可 不作围护结构节能及绿色建筑星级要求。

14、住宅建筑若通过采光计算，卧室、厨房的采光系数满足不低于2.2%时，卧 室、厨房采光洞口折算后的窗地比是否可以不满足1.1/7要求？

答：窗地比仍应满足江苏省《住宅设计标准》DB32/ 3920-2020的要求。

3

第二章 建筑防火

2.1 厂房和仓库

1、地上厂房疏散设计是否可借用相邻防火分区的楼梯疏散？

答：厂房楼梯应有防火分区的归属，不应借用相邻防火分区的楼梯疏散。

2、对于涉及燃气、石油、易燃易爆、环境卫生等项目，只审查房屋建筑工程部 分是否可行？是否可以将安评报告确定的火灾危险性类别作为审查依据？

答：房屋建筑工程施工图审查不含工艺部分，安评报告确定的火灾危险性类别 可作为审查依据。

3、某厂房，1-3层为生产车间，每层建筑面积10000m² ，四层平面为设备机房， 建筑面积为 2000m²。请问：此四层平面是否可以按《建筑设计防火规范》GB 50016-2014（2018年版）附录A的A.0.1条的第5款规定不计入建筑高度？

答：根据《建筑设计防火规范》GB 50016-2014（2018年版）附录A第A.0.1条 第5款规定，局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯 机房、排风和排烟机房以及楼梯出口小间等辅助用房占屋面面积不大于1/4者，可不 计入建筑高度。应复核该设备机房是否为属于上述功能房间。

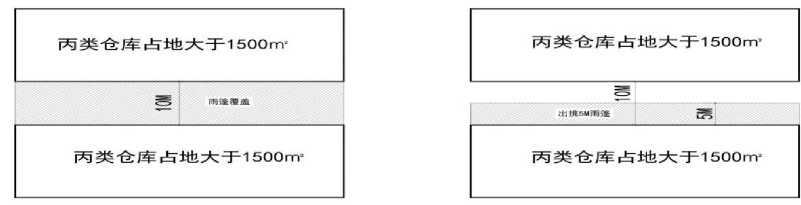

4、两栋耐火等级为二级的丙类仓库，占地面积均超过1500m²，外墙间距10m， 根据《建筑设计防火规范》GB 50016-2014（2018年版）第7.1.3条规定均需设置环形 消防车道。请问：如下图所示，两仓库之间能否设置覆盖通道的雨蓬或沿一侧设置 5m深的通长雨篷？

4

答：上图中两座仓库间不应设置覆盖整个通道的雨篷，在两座仓库间距不大的 情况下也不应设置通长的雨篷。每座仓库的环形消防车道应满足《建筑设计防火规 范》GB 50016-2014（2018年版）第7.1.8条规定，雨篷应根据仓库出入口的实际需要 设置，且不应影响消防救援。

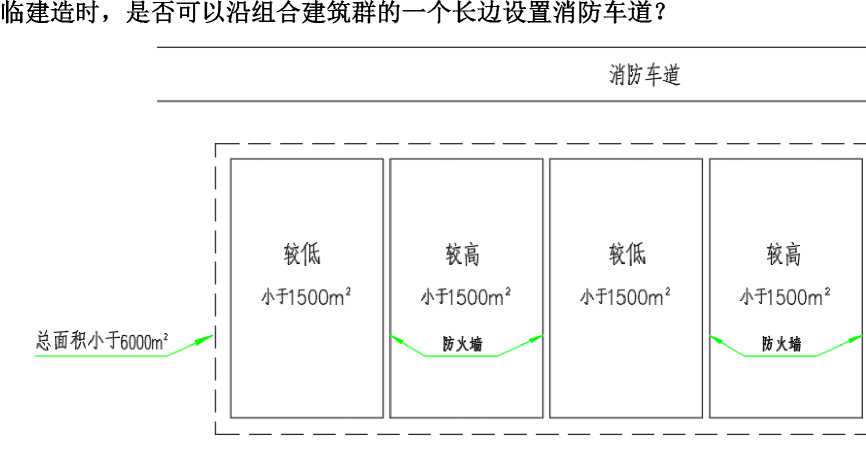

5、如下图所示，多栋小型丙类仓库（单栋占地面积均小于1500 m²,总占地面 积大于1500 m2且小于6000 m²），在满足规范对于两栋建筑防火间距不限的要求贴

答:虽然占地面积不大于1500m²的单栋乙、丙类仓库可不设置环形消防车道，但 上图多个丙类仓库组合后占地面积大于1500m²时，仍应按《建筑设计防火规范》GB 50016-2014（2018年版）第7.1.3条规定沿建筑群设置环形消防车道，确有困难时应沿 建筑群两个长边设置消防车道。

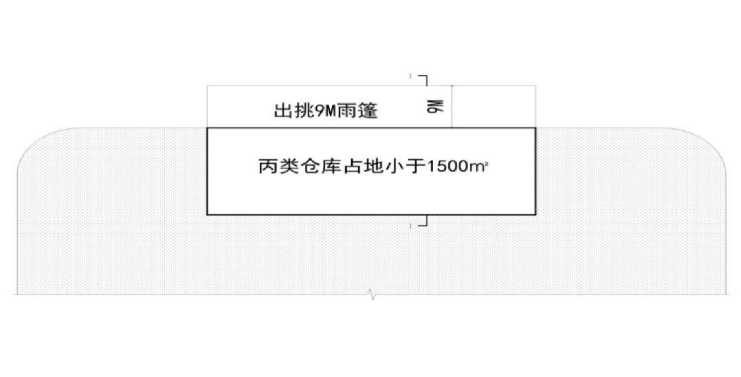

6、如下图，一栋占地面积小于1500m的丙类多层仓库，仅在一条长边设置了 消防车道，但这条长边的外墙上设置了宽度9m的发货雨蓬，此时消防车道可否设 置在发货雨篷内？沿着设有雨棚一侧的消防车道布置消防救援窗是否可以？

5

答：为便于救援和消防车道不被占用，消防车道不应设在发货雨蓬下部。消防 救援窗可沿着设有雨棚一侧的消防车道设置，消防车道、消防救援窗的设计应满足 《建筑设计防火规范》GB 50016-2014（2018年版）第7.1.8条、第7.2.5条的要求。

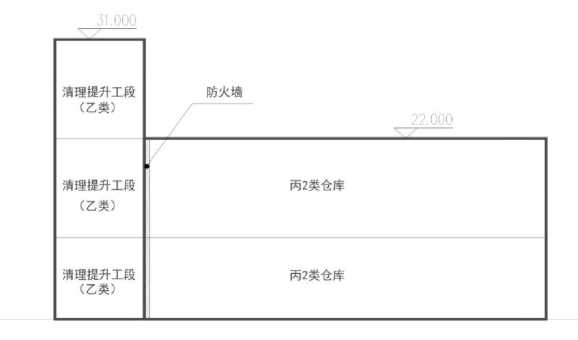

7、如下图，一栋粮食物流仓库的一侧为高层乙类生产工段（生产工段类似谷物

筒仓工作塔，仅清理、计量、提升、输送，符合GB51157第2.0.2条物流生产定义），

一侧为多层丙类原粮仓库，生产工段与仓库之间用防火墙（防火墙上开设防火卷帘

或水幕）分隔，此建筑是否应定性为高层物流建筑？仓库部分的防火分区面积是按

照多层还是高层仓库确定？

清理提升工段 忆类）

清理提升工段

（Z类）

清理提升工段 0类）

防火墙

丙2类仓库

丙2类仓库

答：整栋建筑应定性为高层物流建筑，仓库部分的防火分区面积按高层仓库设 计。

6

2.2 住宅建筑

1、《住宅设计标准》DB32/ 3920-2020第8.6.2 条第3款：消防车道与建筑之间 不应设置妨碍消防车操作的树木、架空管线等障碍物。

问:消防车道利用市政道路时，树木、架空管线等障碍物有时难以避免。是否可 以放宽？

答：利用市政道路作为消防车道时，应征得相关部门的认可，避免有妨碍消防 车操作的树木、架空管线等障碍物。

2、《建筑设计防火规范》GB 50016-2014（2018年版）第5.5.25条第2款：建 筑高度大于27m、不大于54m的建筑，当每个单元任一层建筑面积大于650 ㎡，或 任一户门至最近安全出口的距离大于10m时，每个单元每层的安全出口不应少于2 个；第5.5.26条：建筑高度大于27m、不大于54m的住宅建筑，每个单元设置一座 疏散楼梯时，疏散楼梯应通至屋面，且单元之间的疏散楼梯应能通过屋面连通，户 门应采用乙级防火门。当不能通至屋面或不能通过屋面连通时，应设置2个安全出 口。

问：这两条规范条文是否矛盾？是不是建筑高度大于27m、不大于54m的一个 单元住宅仅有一个安全出口时就不能设计？

答：两条规范条文内容不矛盾。对于只有一个单元、每层一个安全出口的住宅 建筑，可根据第5.5.26条的条文说明要求，将此疏散楼梯仅通至屋顶。此类住宅建 筑还应满足江苏省《住宅设计标准》DB32/3920-2020第8.7.6条：建筑高度不大于 54m 且仅有一个单元的高层住宅，应在靠近消防登高场地一侧设置屋面疏散场地， 场地面积按照5人/㎡计算，且不小于18 ㎡。

3、住宅服务配套要求中设置的“文体活动用房”，其功能性质及人员密度应按什 么标准来确定？能否作为商业网点？

答：住宅服务配套中的“文体活动用房”的功能可参照《城市社区服务站建设 标准》建标167-2014第十九条的条文说明三，主要功能包括文艺、棋牌、健身 、乒 乓球等。相关功能用房的人员密度可按该标准中各功能人均面积要求确定。该“文 体活动用房”不属于商业服务网点。

7

4、平面与住宅完全相同并按套分配给教师家庭居住的学校教师公寓，应定性为 住宅还是公共建筑？

答：该建筑应根据自然资源和规划主管部门的审批和许可文件进行定性，并执 行相应规范。

5、《住宅设计标准》DB32/3920-2020第8.7.18条第2款中要求，消防电梯前室 的短边不应小于2.4m。此处2.4m的距离是否包含粉刷层？

答：该距离为扣除粉刷层和突出物后的净距。

6、跃层住宅户内的开敞楼梯的外窗，与同一户内相邻房间的外窗洞口距离是否 需要满足《住宅设计标准》DB32/3920-2020第8.8.3条中不应小于1.0m的要求？

答：跃层住宅户内开敞楼梯外窗与户内其他门窗洞口距离不作要求。

7、高层住宅采用A级材料作外墙外保温，外立面上下层贯通的竖向装饰线条能 否采用B1级的EPS？

答：根据《建筑设计防火规范》GB 50016-2014（2018年版）第6.7.12条，建筑 外墙的装饰层应采用燃烧性能为A级的材料，但建筑高度不大于50m时，可采用 B1级材料。

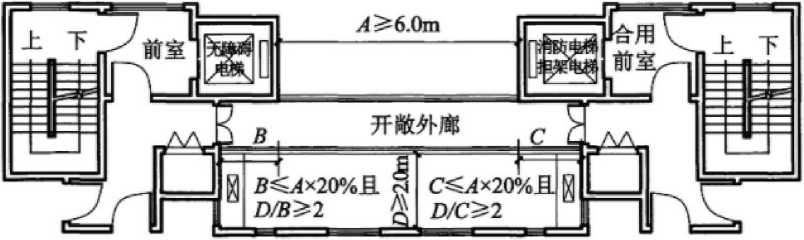

8、《住宅设计标准》 DB32/3920-2020其中第8.8.1条第2款：敞开外廊内侧被 遮挡部分的宽度不应大于外廊直接对外开口的20%，且该宽度不应大于非封闭天井 进深的1/2。根据下图的条文解释图示，没说明遮挡的计算方法是仅指单侧还是两侧 加起来统算？

若统算，是否应该理解为下图中（B+C）不应大于A×20%且（B+C）不应大于 D的1/2？

若单侧单独满足两个条件，是否应该理解为总遮挡宽度（B+C）不应大于 A×40%，且（B+C）不应大于D？

8

本条中连廊直接对外开口竞度应为连续长度，连续长度可包含总宽度不大于连廊直接对 外开口竞度20%的柱子、管井等局部遮挡物。

当敞开式天井内侧宽度大于连廊直接对外开口竞度时，被遮挡部分的宽度不应大于连廊 直接对外开口竞度的20%,其计算方法如图47所示。天井侧向外窗与连廊之间的距离要求如 ≡48⅛τ⅛_o

图47非封闭天井开口宽度计算示意二

答：该条文及条文解释的附图应理解为：B、C应分别不大于A×20%且B、C与

D的比值均不大于1/2。

9、走道的外窗内开时，离地高度不应低于 2.0m，住宅合用前室的窗是否也要 满足该要求？

答：住宅合用前室的窗内开不影响人员通行和疏散时，可不受离地高度不应低 于2.0m的限制。

10、商业网点是否属于人员密集场所？

答：商业服务网点为每个分隔单元建筑面积不大于300m²的商店、邮政所、储 蓄所、理发店、物业管理用房、社区办公用房等小型营业性用房或服务用房，不属 于人员密集场所。

2.3 公共建筑

1、高层建筑裙房中设置的儿童活动场所，安全出口和疏散楼梯是否一定要独立 设置？

答：根据《建筑设计防火规范》GB50016-2014（2018年版）第5.4.4条第4款 要求，儿童活动场所设置在高层建筑内时，应设置独立的安全出口和疏散楼梯。裙

9

房属于高层建筑的一部分，应满足此条要求。

2、某地下室的一个防火分区面积不大于 1000m²，主要功能为设备用房和少量 办公室，该防火分区仅有一个直通室外的安全出口，另一个为开设在相邻防火分区 防火墙上的甲级防火门，此做法是否可行？

答：符合《建筑设计防火规范》GB50016-2014（2018年版）第5.5.9条要求， 可行。

3、公共建筑中设于局部夹层且面积很小的设备用房（风机房，面积仅几十平方 米），是否需计算防火分区面积？是否可以通过检修爬梯疏散？

答：设于局部夹层的设备用房应计入防火分区面积。平时无人进入且面积很小 的夹层风机房，当设置疏散楼梯确有困难时，可通过检修爬梯进行疏散，其相关防 火分隔措施应满足防火规范的要求。

4、歌舞娱乐的厅室与为歌舞娱乐配套的办公室、卫生间之间是否需要采用防火 隔墙、防火门进行分隔？为歌舞娱乐配套的办公室、卫生间等辅助用房的疏散距离， 是否应按《建筑设计防火规范》GB50016-2014（2018年版）表5.5.17中的歌舞娱乐 放映游艺场所的规定执行？还是可以按该表中的其他建筑执行？

答：歌舞娱乐放映游艺场所内可以设置为之配套的少量办公室、卫生间等辅助 用房，歌舞娱乐放映游艺场所与其他区域之间、厅室之间及厅室与其他辅助房间之 间均应进行防火分隔。歌舞娱乐放映游艺场所内配套办公室、卫生间应按《建筑设 计防火规范》GB50016-2014（2018年版）第5.5.17条中歌舞娱乐放映游艺场所的要 求控制疏散距离。

5、公共建筑中设有夹层且夹层与楼层之间设置敞开楼梯时，夹层的疏散距离是 否可按最远点经过敞开楼梯（楼梯按 1.5 倍梯段水平投影计算距离）到下层疏散出 口符合第5.5.17条第3款的要求来确定？

答：可参照建规字[2018]5号文的要求执行。

10

关于转发夹层疏散设计问题复函的通知

应急管理部消防救援局办公室

应急消办（2018J 7号

各省、自治区、直辖巾消防总队：

现将《建筑设计防火规范》国家标准管理组《关于夹层疏散设计问题的复

函»（建规字12018J 5号）转发你们，供参照执行.

应急管理部消防救援局办公室

2018年10月22日

《建筑设计防火規范》国家标准管理细 关于夹层疏散设计问题的复函

深圳市建筑设计研究总院有限公司：

你单便关于夹层琉敢设计有关何題的咨询来函收悉。经研究.函员如下：

现行国家标准《建筑设计防火煉范》GB 50016-2014第5.5. 8条规定广公

共建筑安全出I I设置的原则要求；第5. 5. 17条对公共建筑的安全疏散冲离按照

平面布置的不同情况作J.相应规定.当公共建筑内的央层与下部楼层为同一防

火分区，夹层内未设置疏散出口，人员需经卜部楼层设置的疏散出口疏散时，

夹层内的任一点至琉散11的疏散距离应满足第5. 5.17条第3款的规定。其中，

经楼梯从夹层疏散至下部楼层的距高应按其梯段水平投影长度的1. 5倍计算. 此复。

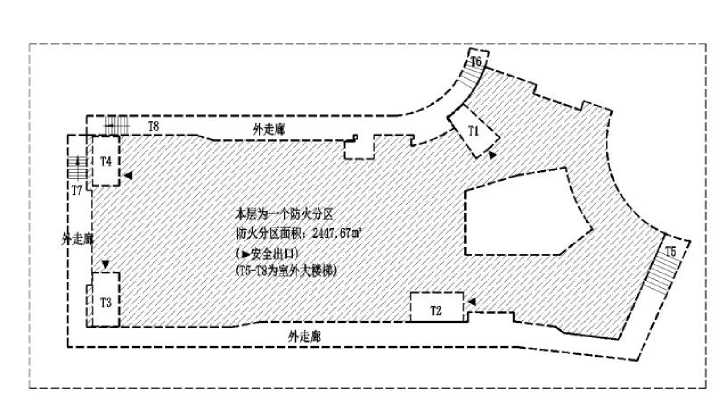

6、下图为一栋多层学校建筑的二层平面，周边设有外走廊。内部疏散（宽度、 距离）通过室内楼梯T1～T4均已满足，T5～T8为外部大楼梯，此时室外楼梯是否 还要满足《建筑设计防火规范》GB50016-2014（2018版）第6.4.5条室外疏散楼梯 的要求?

11

答：不作为疏散楼梯的室外楼梯可不要求其满足《建筑设计防火规范》 GB50016-2014（2018年版）第6.4.5条的规定，如作为室外疏散楼梯时，则应满足 该条的规定。

7、如下图所示，商业营业厅通向疏散楼梯间的疏散门采用两扇1.0m的防火门， 以减少双扇门影响楼梯间平台的宽度。是否可以？

答：不可以。《建筑设计防火规范》GB 50016-2014（2018年版）第5.5.19条规 定人员密集的公共场所、观众厅的疏散门的净宽度不应小于1.40米，包括营业厅等 直接对外的安全出口或通向楼梯间的门。

12

8、根据《建筑设计防火规范》GB 50016-2014（2018年版）第5.5.17条第4款 计算大空间疏散距离时，任一点至最近疏散门或安全出口之间是否可以有墙体、房 间等阻隔？

答：不可以。大空间内有墙体、房间等实体障碍物时，应按绕行折线计算直线 距离。

9、中小学建筑内部规模较大的报告厅，位于建筑二层或三层时，是否要执行《建 筑设计防火规范》GB 50016-2014（2018年版）第5.4.7条的要求（设置1个独立的 安全出口和疏散楼梯，并用防火隔墙与其他区域分隔）？

答：可不按此条执行。

10、关于宿舍建筑的安全疏散：

（1）2层宿舍要不要设置封闭楼梯间？5层及5层以下的宿舍楼梯间如何设置？ （2）《宿舍建筑设计规范》JGJ36-2016第5.2.5条规定：宿舍建筑的安全出口 不应设置门槛，其净宽不应小于1.40m。那么楼梯净宽是否也要满足1.4m?

答：（1）依据《宿舍建筑设计规范》JGJ36-2016第5.2.1条，除与敞开式外廊 直接相连的楼梯间外，宿舍建筑应采用封闭楼梯间。当建筑高度大于32m时应采用 防烟楼梯间。

（2）依据《宿舍建筑设计规范》JGJ36-2016第5.2.4条第1款，宿舍建筑疏散 楼梯梯段净宽不应小于1.20m。

11、中小学校建筑中的教学楼作为人流量大、使用时间集中的人员密集场所， 其楼梯梯段净宽是否应该大于1.4m，因同时要满足0.6m的模数，则梯段净宽是否 不应小于1.8m？

答：中小学校教学楼疏散楼梯净宽度应按《建筑设计防火规范》GB50016-2014 （2018年版）第5.5.21条、《中小学校设计规范》GB50099-2011第8.2.3条计算， 且应符合《中小学校设计规范》GB50099-2011第8.7.2条规定：楼梯梯段宽度不应 小于1.20m，并应按0.60m的整数倍增加梯段宽度，每个梯段可增加不超过0.15m的 摆幅宽度。学校教学楼无梯段宽度大于1.4m的要求。

13

12、办公建筑、小区配套的文体活动用房等大空间的疏散距离能否按30m（或 37.5m）执行？

答：符合《建筑设计防火规范》GB50016-2014（2018年版）第5.5.17条第4款 规定的大空间，其疏散距离可按30m（或37.5m）执行。

13、当公共建筑内位于走道尽端的房间面积小于 200m²，但房间最远点至疏散 门的距离大于15m时，该房间是否需要设2个门？

答：需要设 2 个门。公共建筑内房间的疏散门应按《建筑设计防火规范》 GB50016-2014（2018年版）第5.5.15条的要求设置。

14、4 层以下的外廊式商业，当敞开楼梯间与外廊相连时，该敞开楼梯间能否 做为疏散楼梯？

答：多层商业建筑中，与敞开式外廊直接相连的敞开楼梯间，当满足《建筑防 火设计规范》GB50016-2014（2018年版）第6.4.1条要求时，可以作为疏散楼梯间。

15、哪些公共建筑可设置敞开楼梯间？敞开楼梯间是否可直接设置在大房间内 （如学校餐厅、风雨操场等）？通过走道疏散的房间门至敞开楼梯间疏散距离按规 定需减少2m或5m，那大空间内任一点至敞开楼梯间距离如何折减？

答：除《建筑防火设计规范》GB50016-2014（2018年版）第5.5.12条、第5.5.13 条、第5.5.13A条及其他专项规范（标准）要求设置封闭楼梯间或防烟楼梯间的情形 外，其他多层公共建筑均可采用敞开楼梯间作为疏散楼梯。大空间内任一点至敞开 楼梯间距离不需折减。

2.4建筑构造与灭火救援

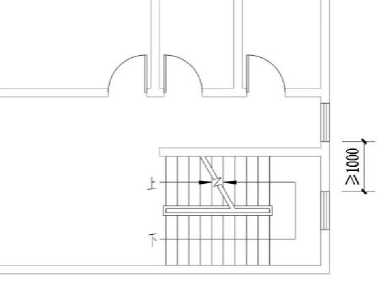

1、公共建筑楼梯间窗口与相邻房间窗口之间设置出挑0.6m的防火隔墙时，是 否可参照《住宅设计标准》DB32/ 3920-2020第8.8.3条中两窗距离不限的要求？敞 开楼梯间的窗口与相邻走道的窗口距离是否要满足1.0m距离（如下图）？

14

答：除位于建筑内转角的窗户外，公共建筑楼梯间窗口与相邻房间窗口之间设 置突出外墙不小于0.6m的防火隔墙时，可参照执行《住宅设计标准》DB32/ 3920-2020 中两侧窗洞口水平距离不限的规定；敞开楼梯间作为疏散楼梯时，楼梯间窗口与相 邻走道窗口的间距应符合《建筑设计防火规范》GB50016-2014（2018 年版）第6.4.1 条第1款规定不小于1.0m的要求。

2、《建筑设计防火规范》GB 50016-2014（2018年版）第6.4.1条第1款规定： 疏散楼梯间、前室及合用前室外墙上的窗口与两侧门、窗、洞口最近边缘的水平距 离不应小于1.0米。问：当间距不足1.0m时，两侧的窗户可否采用乙级防火窗？

答：可采用固定的或火灾时可自动关闭的乙级防火窗，但该窗不可兼做自然排 烟窗。

3、室外疏散楼梯如何定义？三面围合一面向室外开敞的楼梯或者两面围合两面 向室外开敞的楼梯算不算室外疏散楼梯？

答：室外疏散楼梯一般是指楼梯一边或两边靠建筑外墙布置，各层楼梯梯段、 楼梯平台均位于室外，临空部位均设置防护设施、用于人员疏散的楼梯。室外疏散 楼梯在火灾中应具有良好的防止烟气积聚的性能，其结构应具有一定的耐火性能， 能满足人员疏散过程中安全行走的要求。

4、防火墙两侧门窗洞口之间可否采用防火玻璃墙作为外墙？

答：防火墙两侧门、窗、洞口之间最近边缘水平距离不足2.0m时，可按《建筑 设计防火规范》GB50016-2014（2018 年版）第6.1.3条设置乙级防火窗防止火灾水 平蔓延。一、二级耐火等级建筑当采用防火玻璃墙时，其耐火完整性和耐火隔热性

15

均不应低于1.00 h。

5、《建筑设计防火规范》GB 50016-2014（2018年版）第6.4.4条的规定中，关 于“室内地面与室外出入口地坪高差大于10m”中的“高差”是计算至室外地坪，还是 出入口室内地坪？

答：应按室外出入口处地坪至地下最低一层的室内地面计算高差。

6、根据《建筑设计防火规范》GB50016-2014（2018 年版）第3.7.6条的规定， 室外疏散楼梯可代替厂房防烟楼梯间，是否可以代替地下室防烟楼梯间以及高层民 用建筑的防烟楼梯间？

答：满足《建筑设计防火规范》GB50016-2014（2018 年版）第6.4.5条要求的 室外疏散楼梯可以作为地下室疏散楼梯（用于人员密集场所时，疏散楼梯的净宽

度、踏步的高宽尺寸、栏杆扶手或栏板的高度等均应符合《民用建筑设计统一 标准》GB 50352-2019等标准的规定）。新建高层建筑不建议采用室外疏散楼梯。

7、当上下层为同一防火分区时，玻璃幕墙在楼板处的缝隙需要用防火封堵材料 封堵吗？

答：应按《建筑设计防火规范》GB50016-2014（2018 年版）第6.2.6条要求进 行防火封堵。

8、当建筑顶棚装修材料要求为A级燃烧性能时，吊顶内材料可否采用B1级基 板？

答：安装在金属龙骨顶棚上，燃烧性能达到B1级的纸面石膏板、矿棉吸声板可 作为A级装修材料使用。当使用多层装修材料时，各层装修材料的燃烧性能等级均 应符合《建筑内部装修设计防火规范》GB50222-2017的规定。复合型装修材料的燃 烧性能等级应进行整体检测确定。

9、高层民用建筑沿建筑物的两个长边设置消防车道，其中一个长边的消防车道 大部分位于室外架空平台的下方，该设计是否可行？

答：该设计不可行，设置在架空平台下的消防车道不利于灭火救援。

16

10、当建筑设有可上人的阳台、露台、敞开外廊时，是否可不再设置其他的灭 火救援窗？

答：通向可上人的阳台、露台、敞开外廊的门、窗，可作为灭火救援窗，灭火 救援窗设置的间距不宜大于20m且每个防火分区不应少于2个。

11、对于建筑内的结构转换层、管线夹层、技术夹层，是否需要设置消防救援 窗? 消防电梯是否需要停靠？

答：对于无人员活动、无火灾危险性的结构装换层、技术夹层可不设置消防救 援窗，但对其他管线夹层和有火灾危险性的技术夹层，仍应按规定设置消防救援窗。

对于建筑的结构转换层、电缆管线夹层、技术夹层等各种夹层，除夹层内平时 有人员活动或夹层内存火灾危险性物质外，消防电梯在这些夹层内无须停靠。

2.5 汽车库与非机动车库

1、厂房的地下室是否可以设置汽车库？是否应执行《建筑设计防火规范》 GB50016-2014（2018年版）有关厂房地下室的防火分区和安全疏散等规范条文？

答：（1）汽车库不应与火灾危险性为甲、乙类的厂房贴邻或组合建造；

（2）甲、乙类物品运输车的汽车库不应与厂房组合建造；

（3）其他汽车库可以与丙、丁、戊类的厂房贴邻或组合建造；该汽车库防火分 区和安全疏散等应满足《汽车库、修车库、停车场设计防火规范》GB 50067-2014相 关要求。

2、住宅地下二层能否设置电动自行车库？

答：现行规范均不提倡将非机动车库设置在地下二层及以下，其出发点为防止 高差太大不便使用。当主体地下室为一层，仅住宅主楼下部设置夹层时，允许设置 在夹层下方，但室内地面与室外出入口地坪高差不应大于7.0 m。

3、地下室共两层，埋深大于10m，请问仅供地下一层、夹层（埋深5.4m）非 机动车库疏散的楼梯间需要做防烟楼梯间吗？

答：仅供地下一层、夹层（埋深5.4米）非机动车库疏散的楼梯间可以采用封闭

17

楼梯间。

4、根据江苏省《住宅设计标准》DB32/3920-2020第5.13.5条，地下非机动车库 按照电动自行车库设计，车库内最远点离坡道出入口不应大于60m。请问公建的地 下非机动车库是否可参考执行此条?

答：公建的非机动车库内最远点离坡道出入口距离可参照此条执行。但非机动 车库室内任一点至最近安全出口的直线距离不应大于30.0 m，当设置自动喷水灭火 系统时可增加25 %。

5、地下自行车库利用住宅地下的楼梯疏散时，该楼梯是否可以兼做住宅下跃地 下室的疏散楼梯？

答：为住宅服务的地下非机动车库利用住宅楼的地下楼梯间疏散，住宅下跃地 下室疏散口可以借用该楼梯。

第三章 建筑设计

1、工业企业厂区内的传达室及警卫室与围墙的间距，是否可按《物流建筑设计 规范》GB51157-2016第7.1.4条注3中传达室、警卫室与围墙的间距不受限制的规 定执行？

答：可参照执行。同时应满足当地自然资源和规划主管部门的要求。

2、住宅低窗台的防护栏杆设置在窗外侧时，护栏高度应满足0.9m还是1.10m？

答：住宅低窗台的防护栏杆设置在窗外侧时，护栏高度不应低于该部位的防护 高度要求。外窗的防护高度不应低于0.9m，封闭阳台的防护高度不应低于1.10m。

3、大型商业建筑的疏散楼梯的踏步宽度、高度是否可按《民用建筑设计统一标 准》GB50352-2019表6.8.10“人员密集且交通繁忙的建筑”取值（最大高度165mm）？

答：可以。《民用建筑设计统一标准》GB50352-2019第6.8.10条文说明：人员 密集且竖向交通繁忙的建筑主要指电影院、剧场、音乐厅、体育馆、商场、医院、 旅馆、交通客运站、博物馆、展览建筑、公共图书馆、游乐园（场）这类建筑场所。

18

4、幼儿园设有一部食梯，是否应按《建筑与市政工程无障碍通用规范》GB 55019-2021第2.6.4要求设置为无障碍电梯？

答：不需要。

5、《车库建筑设计规范》JGJ 100-2015第6.2.3条规定：自行车和电动自行车 车库出入口净宽不小于1.8m。此处出入口宽度是仅指地下车库还是包含了地上、地 下车库？

答：地上或地下自行车和电动自行车车库的出入口净宽均不应小于1.8m。

6、点支承玻璃幕墙、单元式玻璃幕墙下方是否应设置防护措施？

答：应设防护措施。《江苏省建筑幕墙工程技术标准》DB32/T 4065-2021第5.3.2 条规定：“建筑在二层及以上安装玻璃幕墙的，应在幕墙下方周边区域合理设置绿化 带或裙房等缓冲区域，也可采用挑檐、防冲击雨棚等防护措施。”，该标准中的玻璃 幕墙包括了点支承玻璃幕墙、单元式玻璃幕墙等。

7、屋面保温材料挤塑板上，采用水泥砂浆找平层是否可以？

答：根据《屋面工程技术规范》GB 50345-2012第4.3.2条及其条文说明，板状 材料保温层上设水泥砂浆找平层时，找平层易发生开裂现象，应采用细石混凝土找 平层。

8、江苏省《住宅设计标准》DB32/3920-2020第5.12.4条：位于阳台、外廊及开 敞楼梯平台下部的公共出入口及架空层出入口，应采取防止物体坠落伤人的安全措 施。问：此处公共入口含不含无障碍坡道，无障碍坡道上方是否也应该设置有防止 物体坠落伤人的安全措施?

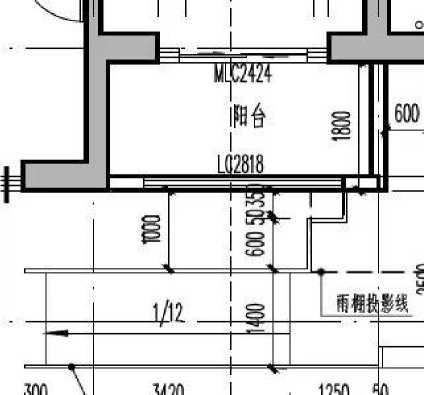

答：无障碍坡道上方无防护雨棚时，坡道与阳台、外廊及开敞楼梯平台的水平 距离不应小于1.0m（如下图）。

19

9、商业建筑中庭内的自动扶梯梯段处扶手高度是按《民用建筑设计统一标准》 GB50352-2019第6.7.3条第2款中的临空高度1.2m执行还是按第6.9.2条第4款中 的扶梯扶手0.9m执行？

答：商业中庭内设置的自动扶梯梯段处扶手高度应为0.9m。当其临空高度大于 等于9m时，宜在其临空一侧加装高度不小于1.2m的防护栏杆或栏板，并应满足扶 梯的荷载要求。

20

2022年结构专业施工图审查技术问答

【说明】今年的技术研讨问答中，对一些涉及强制性工程建设规范的条文内容 给出了工作建议。在具体项目审查时，请相关人员充分理解并执行强制性工程建设 规范中总则的规定：“工程建设所采用的技术方法和措施是否符合本规范要求，由 相关责任主体判定。”

一、荷载

1. 《工程结构通用规范》GB 55001-2021（以下简称GB 55001）第4.2.7条规定 工业建筑楼面活荷载不应小于表4.2.7的规定，而表4.2.7条只列有电子产品加工、 轻型机械加工、重型机械加工三项类别，其它类别的工业建筑活荷载可参考 GB 50009-2012（以下简称GB 50009）第5.2.2条及附录D取值吗？GB 55001中该条的 组合值系数等与GB 50009中的要求不一致，如何执行？

答：GB 55001第4.2.7条规定了电子产品加工、轻型机械加工、重型机械加工 三类工业建筑楼面均布活荷载标准值及其组合值系数、频遇值系数、准永久值系数 的取值，当缺乏资料时，建议按 GB 50009第5.2.2、5.2.3条及附录D取值，对应项 取值同时不应低于 GB 55001 第 4.2.7 条要求。

2. 对工业建筑重力荷载代表值的活荷载组合值系数如何取值？GB 55001、GB 50009、《建筑抗震设计规范》GB 50011-2010（以下简称GB 50011）、《构筑物抗震 设计规范》GB 50191-2012（以下简称GB 50191）这三本规范要求不一致时如何取 值？

答：GB 50011第5.1.3条条文说明指出：按现行国家标准《建筑结构可靠度设计 统一标准》GB 50068的原则规定，地震发生时恒荷载与其他重力荷载可能的遇合结 果总称为“抗震设计的重力荷载代表值 GE”，即永久荷载标准值与有关可变荷载组 合值之和。

对于工业建筑，《建筑与市政工程抗震通用规范》GB 55002-2021（以下简称GB 55002）表4.1.3中未直接明确其重力荷载代表值的活荷载组合值系数，当按实际情 况计算楼面活荷载时，表中组合值系数为1.0，与GB 50011表5.1.3中规定一致。

21

构筑物的重力荷载代表值的活荷载组合值系数按GB 50191相关规定取值。

3. GB 55001第4.1.3条规定“隔墙自重作为永久作用时，应符合位置固定的要 求”，未设梁承重的隔墙能否视为“位置固定”？

答：隔墙位置固定时，自重作为永久作用；隔墙位置可以灵活布置时，从时间 变异性上看与可变荷载类似，应按照楼面活荷载处理。两者分项系数取值不同，进 而影响结构安全。隔墙在建筑平面中位置固定，同时结构计算也在相应位置输入荷 载，无论是否设梁，均为“位置固定”。不能固定位置时， GB 55001第4.1.3条规 定“应按可变荷载考虑”。

4. GB 55001第2.1.3条对防爆、防撞击有要求，具体设计是否可根据GB 50009 第10章的要求进行？

答：GB 55001 第 2.1.3 条规定：“当发生可能遭遇的爆炸、撞击、罕遇地震等 偶然事件及人为失误时，结构应保持整体稳固性，不应出现与起因不相称的破坏后 果。当发生火灾时，结构应能在规定的时间内保持承载力和整体稳固性。”

这是对结构整体稳固性的原则性要求。GB 55001第4.8节规定了爆炸、撞击荷 载的确定原则，但未给出具体取值和计算公式。具体设计建议依据GB 50009第10 章要求，需要时亦可参考《混凝土结构设计规范》GB 50010-2010（以下简称 GB 50010）、《高层民用建筑钢结构技术规程》JGJ 99-2015（以下简称JGJ 99）、《高层建 筑混凝土结构技术规程》JGJ 3-2010（以下简称JGJ 3）等标准中的抗连续倒塌设计 相关要求。

5. GB 55001第4.2.5-4条，对于基础设计时是否考虑消防车荷载要求“根据实 际情况决定”，未明确具体情况，请问此条该如何执行？

答：消防救援站中停放的消防车辆，必须处于满水待命状态，因此该类建筑物 基础设计时应考虑消防车荷载，并应考虑不利出警工况，验算并控制地基不均匀沉 降。对于一般其他建筑，消防车荷载标准值很大，但出现概率小，作用时间短，建 议按GB 50009第5.1.3条“设计基础时可不考虑消防车荷载”执行。

6. GB 55001第4.2.6条规定：“当考虑覆土影响对消防车活荷载进行折减时，折

22

减系数应根据可靠资料确定。”请问可靠资料指哪些资料？按GB 50009中相应要求 考虑是否可行？

答：GB 55001第4.2.6条是对消防车活荷载折减的原则性要求。除现行国家、 行业和地方标准外，在理论分析研究、试验验证基础上，通过实际工程成功应用后 形成的技术总结或科研成果，经省级以上主管部门组织论证认可的，亦可作为“可 靠资料”使用。设计考虑覆土影响对消防车活荷载进行折减，建议执行GB 50009相 关规定。

7. GB 50009第8.4.1条规定：“对于高度大于30m且高宽比大于1.5的房屋，以 及基本自振周期T1大于0.25s的各种高耸结构，应考虑风压脉动对结构产生顺风向 风振的影响。”《门式刚架轻型房屋钢结构技术规范》GB 51022-2015（以下简称GB 51022）第4.2.1条风荷载标准值计算公式里，对主刚架没有包含脉动增大系数。当 采用风荷载放大系数的方法考虑风荷载脉动的增大效应时，GB 55001第4.6.5-1条 规定：“主要受力结构的风荷载放大系数应根据地形特征、脉动风特性、结构周期、 阻尼比等因素确定，其值不应小于 1.2”。这是强条，并没有把门式刚架排除在外。 是不是以后门式刚架的风荷载不乘以1.2的风荷载脉动增大系数，就违反强条了？

答：GB 51022第1.0.2条规定：“本规范适用于房屋高度不大于18m，房屋高宽 比小于1，······单层钢结构房屋。”该类建筑不属于GB 50009第8.4.1条考虑风压 脉动对结构产生顺风向风振的影响的范围；而GB 55001第4.6.5条规定是针对考虑 风荷载脉动的增大效应时的要求。因此，门刚房屋设计时风荷载不乘以1.2的风荷载 脉动增大系数，并不违反强条。

8. GB 55001表4.2.2第 10项（如下图1）活荷载的取值已经很明确，但第10

10	走廊、 门厅	（1）宿舍、旅馆、医院病 房、托儿所、幼儿园、住宅	2.0	0. 7	0. 5	0.4
		~（2）办公楼、餐厅、医 院门诊部________	3.0	0.7	0. 6	0.5
		—（3）教学楼及其他可能 出现人员密集的情况	3.5	0.7	0. 5	0.3

图1

（3）项出现了可能出现人员密集的情况活荷载取3.5kN/m²。有审图人员会要求宿舍、 酒店、公寓、办公、幼儿园等建筑走廊，活荷载按3.5kN/m²进行设计。从GB 50009

23

条文说明看，可能出现密集人流的情况是指学校、公共建筑和高层建筑的消防楼梯 等，是否可明确10（1）、10（2）罗列的走廊、门厅活荷载不需要按3.5kN/m²进行 设计？

答：GB 55001表4.2.2中数据是设计时必须遵守的最低要求。GB 50009第5.1.1 条条文说明指出：“走廊、门厅和楼梯的活荷载标准值一般应按相连通房屋的活荷载 标准值采用，但对有可能出现密集人流的情况，活荷载标准值不应低于 3.5kN/m²。 可能出现密集人流的建筑主要是指学校、公共建筑和高层建筑的消防楼梯等。”宿舍、 公寓属于居住建筑，办公楼、医院、酒店、幼儿园这类建筑属于公共建筑。办公楼、 医院、酒店、幼儿园建筑的实际位置是否可能出现密集人流的情况由设计作具体判 定，审图人员有疑问时可提出意见请设计进行复核。

二、地基基础

1. 《建筑与市政地基基础通用规范》GB 55003-2021（以下简称GB 55003）第 2.2.4-3条规定地基、基础设计应包括地基变形计算，如果基础设计等级为丙级、且 场地类别为II类，是否也需要进行地基变形计算？

答：GB 55003第2.2.4条是对地基、基础设计应包括内容的原则性要求。具体 设计时，建议按《建筑地基基础设计规范》GB 50007-2011（以下简称GB 50007）第 3.0.2条、第3.0.3条要求确定是否需要进行地基变形计算；进行变形计算的工程，其 计算结果尚应符合GB 50007第5.3节要求。

2. GB 55003第5.1.1-1条规定桩基设计计算应包括水平承载力计算，如果未提 供水平承载力计算书，审查时可否判定为违反该条文？

答：GB 55003第5.1.1条是对桩基设计计算或验算应包括内容的原则性要求。 具体项目没有提供桩基水平承载力计算书时，建议根据实际情况，按 GB 50011 第 4.4.1条、GB 50007第8.5.8条、《建筑桩基技术规范》JGJ 94-2008（以下简称JGJ 94） 第5.7.2条等相关条文提出审查意见。

3. GB 55003第5.2.5条规定：“单桩竖向极限承载力标准值应通过单桩静载荷试 验确定。”是否不区分桩基设计等级甲、乙、丙级，一律要求进行施工前试桩？

答：GB 55003第5.2.5条规定了单桩竖向极限承载力标准值的试验检测方法。

24

桩基在施工前的试桩按不同设计等级建议对应执行GB 50007第8.5.6条、JGJ 94第

5.3.1条、《建筑基桩检测技术规范》JGJ 106-2014第3.1.2条等有关规定。

4. 《建筑工程抗浮技术标准》JGJ 476-2019（以下简称JGJ 476）第3.0.1条规 定：“抗浮工程应根据工程地质和水文地质条件的复杂程度、 地基基础设计等级、 使用功能要求及抗浮失效可能造成的对正常使用影响程度或危害程度等划分为三个 设计等级”，地基基础设计等级也是确定抗浮等级的依据，是不是抗浮等级不应低于 基础设计等级？

答：执行JGJ 476表3.0.1的规定。

5. 桩筏基础底板较长需设后浇带，如果主体到顶后再封浇后浇带，后浇带两侧 底板和桩不能共同受力，与设计假定不符，审图要怎么提出意见？

答：桩筏基础底板较长，又与塔楼相关时，平面中一般兼设伸缩后浇带和沉降 后浇带。

为减少由于温差（早期水化热）和体积变化（施工期间的混凝土收缩）等间接 作用效应引起的裂缝，在适当位置设置的伸缩后浇带无须待主体结构封顶后进行封 闭，其封闭时间宜滞后两侧45d以上、混凝土强度等级宜提高一级，并宜采用无收 缩混凝土，低温入模。也可按《补偿收缩砼应用技术规程》JGJ/T 178-2009设置膨胀 加强带减少或消除混凝土收缩裂缝。

当为沉降后浇带时，目前主流程序可以考虑该后浇带对主体结构的影响。

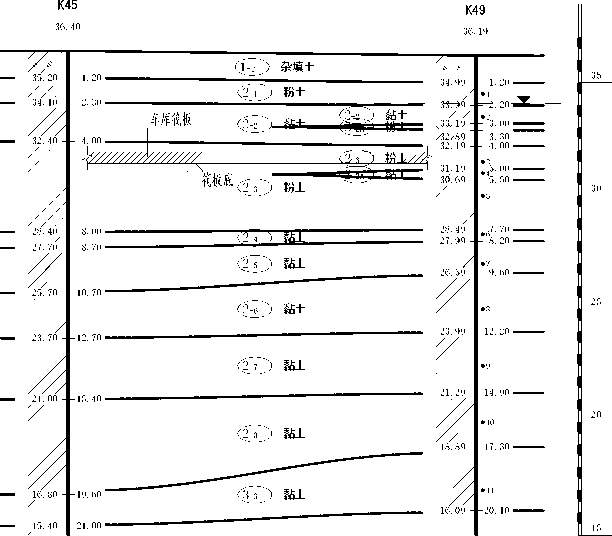

6. 某单层地下室的住宅项目，基础埋深与地勘剖面如下图2，其中②-1层粉土、 ②-2A 层粉土、②-3层粉土为中等液化土层，场地地基土液化指数 IlE =9.04~17.67， 平均值 14.27，地下室持力层为②-3粉土，采用350mm厚的筏板加下柱墩基础（柱 下设置抗拔桩）。审图按GB 50011第4.3.6条提出，不宜将未经处理的液化土层作为 天然基础持力层，基础也未按表 4.3.6 要求处理或更高措施等。设计院回复：已按 GB 50011第14.3.3-2条设置抗拔桩，可以直接以②-3粉土作为持力层。请问设计院 回复的做法是否可行？类似地下室项目直接以中等液化土作为持力层是否可行？若 需对中等液化土处理，处理的措施有哪些？

25

高

(m)

35

30

25

20

15

图2

答：对场地中存在液化土层的建筑工程，首先需要明确其抗震设防分类。本例 说明为“单层地下室、住宅项目”，以下回复按其抗震设防类别为标准设防类（丙类） 考虑。对抗震设防丙类的建筑工程，地基液化等级为中等时，GB 50011表4.3.6中要 求“基础和上部结构处理，或更高要求的措施”。

中等液化土层能否作为持力层，GB 50011第4.3.6条条文说明指出：“对于液化 等级属于中等的场地，尽量多考虑采用较易实施的基础与上部结构处理的构造措施， 不一定要加固处理液化土层”。设计可依据GB 50011第4.3.9条所列措施说明实际采 用的具体做法。

若需对液化土进行处理，常见处理方法有：

1） 液化土层埋深较浅时，可采用非液化土替换全部液化土层；

2） 采用振冲法、振动加密法、挤密碎石桩、强夯等方法；

3） 采用桩基等。

7. 《2021年结构专业施工图审查技术研讨问答》（以下简称2021年问答，其它 年份的简称类似）第28页第9条回答，天然地基软弱下卧层验算Es1/Es2<3时地基 压力扩散角θ不能参考JGJ94表5.4.1取值。2007、2009年问答中是“不可以扩散”，

26

2011年问答中“可以参考”，请问到底以哪个为准？

答：建议参考最新研讨问答。

8. 有人防地下室结构底板采用平板式筏基（柱墩）或桩基（防水板），按《人民 防空地下室设计规范》GB 50038-2005（以下简称GB 50038）第4.11.7条规定，“底 板、柱墩受弯构件的最小配筋率为0.25%”；按GB 50038附录D.3.1条规定，“最小 配筋率不应小于0.3%”；人防图集07FG01-69指出，底板反柱帽按0.3%。人防施工 图审查过程中，是按0.25%还是0.3%控制底板最小配筋率？

答：GB 50038第4.11.7条是对承受动荷载的钢筋混凝土结构构件纵向受力钢筋 的最小配筋率要求，GB 50038附录D为“无梁楼盖设计要点”。受力模式为“无梁 楼盖”的地下室底板配筋，除符合GB 50038第4.11.7条规定外，尚应符合GB 50038 附录D.3.1条规定（无梁楼盖的板内纵向受力钢筋的配筋率不应小于0.3％和0.45ftd/fyd 中的较大值）。

GB 50038第4.11.7条注5规定：“对卧置于地基上的核5级、核6级和核6B级 甲类防空地下室结构底板。当其内力系由平时设计荷载控制时，板中受拉钢筋最小 配筋率可适当降低，但不应小于0.15％。”对应条文说明指出：由于卧置于地基上防 空地下室底板在设计中既要满足平时作为整个建筑物基础的功能要求，又要满足战 时作为防空地下室底板的防护要求，因此在上部建筑层数较多时，抗力级别5级及 以下防空地下室底板设计往往由平时荷载起控制作用。考虑到防空地下室底板在核 武器爆炸动荷载作用下，升压时间较长，动力系数可取1.0，与顶板相比其工作状态 相对有利，因此对由平时荷载起控制作用的底板截面，受拉主筋配筋率可参照 GB 50010予以适当降低，但在受压区应配置与受拉钢筋等量的受压钢筋。

9. PKPM默认人防底板荷载与水浮力不组合，实际设计时，是否要考虑人防底 板荷载与常年水位水浮力组合？

答：GB 50038第4.9.4条规定：“在确定核武器爆炸等效静荷载与静荷载同时作 用下防空地下室基础荷载组合时，当地下水位以下无桩基防空地下室采用箱基或筏 基，且按表4.9.2及表4.9.3规定的建筑物自重大于水的浮力，则地基反力按不计入 浮力计算时，底板荷载组合中可不计入水压力；若地基反力按计入浮力计算时，底 板荷载组合中应计入水压力。对地下水位以下带桩基的防空地下室，底板荷载组合

27

中应计入水压力。”此处水压力可取常水位的水压力。

三、结构布置与计算

1. GB 50011 第 6.1.5 条规定“甲、乙类建筑以及高度大于24m的丙类建筑， 不应采用单跨框架结构；高度不大于24m的丙类建筑不宜采用单跨框架结构”，在 《江苏省房屋建筑工程抗震设防审查细则》 （第二版）中的第5.3.1-3 条“教学楼 间的连廊……”可以有条件的采用单跨框架结构体系。请问这两条是否相矛盾，如 何执行？

答：2018年9月《施工图审查及全国质量检查常见问题分析（结构）》已回复该 问题，现摘录如下：

1） 多层丙类建筑采用单跨框架结构时，应采取比规范更严格的设计措施，必要 时进行抗震性能设计；

2） 甲、乙类建筑应避免采用，但无法避免时，应进行抗震性能化设计；

3） 建筑超过3层时应进行大震弹塑性变形验算；

4） 多、高层建筑不应采用大跨度单跨框架。

2. 单跨框架是否可以只在单跨方向布置剪力墙或柱间支撑？

答：为了解决冗余度的问题，单跨框架可仅在单跨方向布置剪力墙或柱间支撑。

3. 主体结构为混凝土结构，屋面高度接近 24m；出屋面的采光顶 （面积超出 屋面面积的 30%）采用钢结构作为支承结构，钢结构顶部高度超过24m。此种情况 主体结构抗震等级是按小于24m还是大于 24m划分？主体结构设计对此部分出屋 面钢结构注明为二次设计，施工图报审不提供资料，可否？

答：1）主体结构抗震等级按大于24m划分；

2）屋面钢结构属于主体结构设防范畴，应提供该部分资料报送施工图审查。 如《超限高层建筑工程抗震设防专项审查技术要点》（建质【2015】67 号）第十一 条第九款“出屋面结构和装饰构架自身较高或体型相对复杂时，应参与整体结构分 析，材料不同时还需适当考虑阻尼比不同的影响，应特别加强其与主体结构的连接 部位”。

28

4. 在已有混凝土建筑屋顶加建一层，采用轻型钢结构是否可行？设计时，应该 加强哪方面的计算和构造？

答：采用轻钢结构在已有混凝土屋顶加建一层，上部钢结构的层数和高度应计 入房屋的层数和总高度中，其层数及中高度的限值宜按其底部的结构类型确定。审 查过程中建议关注以下几点：

1） 不同材料阻尼比取值；

2） 钢柱柱脚连接方式；

3） 由于存在鞭梢效应，应采用弹性时程分析法进行多遇地震下的补充计算；

4） 钢结构体系对下部混凝土结构的影响。

5. 大底盘地下室带上部多幢建筑的形式很多，但上部建筑不是完全在地下室上 面（有的建筑部分在地下室上，部分在地下室之外），这样的建筑方案合理吗？ 整 体计算时，应注意哪些问题？

答：对于此类问题宜关注以下几点：

1） 同一结构单元基础埋深显著不同时，应根据地震时两部分地基基础的沉降差 异，在基础、上部结构的相关部位采取相应措施（GB 50011第 3.3.4-2 条）；

2） 基础埋置深度宜满足GB 50007第 5.1.4 条要求；

3） 计算时应考虑不等高嵌固对主体结构影响。

6. 剪力墙结构中有少量框架柱，而框架承担的地震倾覆弯矩小于10%，可否不 进行框架剪力调整？

答：当框架部分承担的倾覆力矩不大于结构总倾覆力矩的 10%时，意味着结构 中框架承担的地震作用较小，绝大多数均由剪力墙承担，工作性能接近于纯剪力墙 结构，此时结构中的剪力墙抗震等级可按剪力墙结构的规定执行，结构最大适用高 度仍按剪力墙结构的规定确定。对于这种少框架的剪力墙结构，由于框架部分承担 的地震倾覆力矩很少，实际上框架部分很难起到结构抗震第二道防线的作用，内力 调整时，难以达到JGJ 3式8.1.4（Vf≥0．2V0）的要求。此时，依据JGJ 3第8.1.4-1 条，取 1.5Vf.max，即取按框架-抗震墙结构计算的（未经调整的每段）框架部分承担 的各楼层地震剪力中最大值的1.5倍即可。

29

7. 在建筑某层有几间养老配套房间，房间面积与整栋楼的面积相比较小，能否 仅对养老配套房那一层进行加强设计？还是需要对整栋楼按重点设防进行设计？

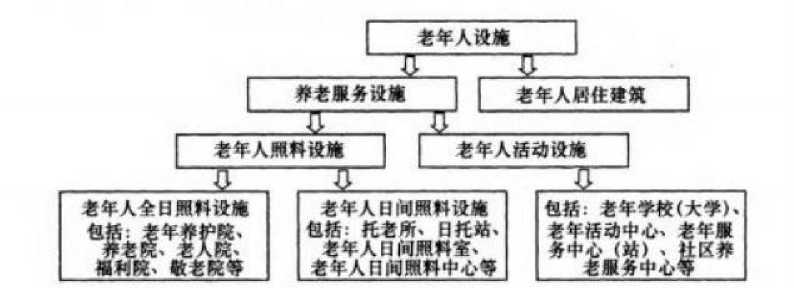

答：老年人照料设施在老年人设施体系中的定位见下图3。

图3

建议对于可容纳老年人人数≥20 床 （人） 的，按重点设防类执行 （《老年人 照料设施建筑设计标准》JGJ 450-2018 第 1.0.2 条），不足 20 床（人）按标准设防 类执行。对于项目规划设计要点或当地规定中未明确老年人使用场所的具体功能和 使用性质的，设计应根据项目实际情况进行合理判断。

8. GB 55002 第 2.4.4 条规定“相邻建 （构） 筑物之间或同一建筑物不同结 构单体之间的伸缩缝、沉降缝、防震缝等结构缝应采取有效措施，避免地震下碰撞 或挤压产生破坏”，需要做大震下的变形验算吗？还是仅仅执行 GB 50011 第 6.1.4、 8.1.4 条就可以了？

答：伸缩缝、沉降缝、防震缝宽度应满足GB50011 第 6.1.4 条或 JGJ 3第 3.4.10 条的规定，并保证在设防地震作用下相邻结构不发生碰撞。

9. 较大的结构进行温度应力计算时，温度荷载设置中的“升温”与“降温”的 度数应按多少控制？

答：温度应力的计算应考虑房屋的环境温度、使用温度和结构的初始温度，考 虑混凝土（如为混凝土房屋）后期收缩的当量温差，混凝土（如为混凝土房屋）的 收缩徐变及混凝土弹性刚度的退化等诸多因素。

1） “环境温度”指房屋所在地的绝对最高温度和绝对最低温度，一般工程可直 接按GB 50009查取，特殊工程可由当地气象部门提供。保温隔热完善的工程可不考 虑环境温度的影响，外露工程应特别注意环境温度的变化。

30

2） “使用温度”指房屋正常使用的最高温度和最低温度，空调房屋使用阶段的 最低温度和最高温度可分别取20℃、26℃。

3） “初始温度”对设置后浇带的结构指后浇带封闭时的温度；对不设置后浇带 的结构指混凝土施工时的温度；对混凝土结构取月平均温度，对钢结构取日平均温 度。

4） 混凝土的当量收缩，应考虑材料、混凝土养护、后浇带的设置和工程所处环 境等综合因素的影响计算，设置后浇带的结构应根据后浇带封闭前和封闭后的情况， 取用不同的计算模型和计算温差。

5） 外露的钢筋混凝土结构及钢结构且屋面无保温层时，应考虑阳光辐射热对结 构内力的影响。

10. 《混凝土结构通用规范》GB 55008-2021（以下简称 GB 55008） 第 2.0.2-1 条规定“素混凝土结构构件的混凝土强度等级不应低于 C20”，是对混凝土结构构件 的要求，垫层混凝土仍可用C15，是否正确？

答：GB 55008第 2.0.2条条文说明已明确：本条所说的素混凝土结构，一般不 包含地下室或其他地下结构的素混凝土垫层；素混凝土垫层的最低混凝土强度等级 应根据工程实际情况（包括地基的岩土力学性能等）确定。

11. 对采用“三板”的建筑工程，使用叠合板时是否可以按照GB 50010第8.1.1 条装配式结构的间距要求设置后浇带？

答：GB 50010表8.1.1下注1规定：“装配整体式结构的伸缩缝间距，可根据结 构的具体情况取表中装配式结构与现浇式结构之间的数值。”该条的条文说明明确： “表注1中的装配整体式结构，也包括由叠合构件加后浇层形成的结构。”

12. 预制装配率的计算问题：

（1）阳台及厨房等处落地推拉门及电梯门洞，可能存在以下三种情况：① 门 洞两边及顶部均为现浇混凝土墙体或框架柱； ②门洞两侧和顶部存在传统砌块墙及 现浇混凝土墙 （或柱）； ③门洞两侧只有装配式墙板（如 ALC 墙板或陶粒混凝土 墙板）及现浇混凝土墙（或柱）。请问以上三种情况下，推拉门及电梯门洞如何计入 Z2 项分子和分母？

31

（2）高层研发办公建筑，主体结构为钢筋混凝土框架-核心筒，混凝土屋面标 高为 97.45m。屋面以上设计了约30m高度的钢桁架结构，形成支撑局部外立面幕 墙造型（标高 97.45~127.90m） 的内部结构体系，钢桁架结构无建筑使用功能，也 非主体结构组成部分。此建筑需满足预制装配率不低于45%，请问是按装配式混合 结构还是混凝土结构计算预制装配率？顶部钢桁架结构和主体混凝土结构部分如何 计入到预制装配率计算中？

答：（1）

① 门洞两边及顶部均为现浇混凝土墙体或框架柱时，《江苏省装配式建筑综合评 定标准》DB32/T 3753-2020第6.3.1条条文说明给出两种计算方法：一是门洞不计入 分子，计入分母；二是可将单体所有门窗洞口扣除后计算Z2项；

② 门洞两侧和顶部存在传统砌块墙及现浇混凝土墙（或柱）：门洞不计入分子， 计入分母；

③ 门洞两侧只有装配式墙板（如 ALC 墙板或陶粒混凝土墙板）及现浇混凝土 墙（或柱）：门洞同时计入分子，计入分母；

（2）按混凝土结构计算，大屋面以上不计入预制装配率计算范围。

四、多高层混凝土结构

1. 地下室顶板嵌固端问题：

（1）主楼与大地下室高差较大时是否需要对梁板设置加腋？如不设置，是否按 错层处理？需要注意哪些问题？

（2）当地下室顶板相关范围地下一层构件剪切刚度与上层构件剪切刚度比大于 2时，嵌固端是否强制取为地下室顶板（顶板180mm等规范措施）？能否人为取到 基础顶进行设计？

（3）多、高层建筑地下室顶板标高位置不满足嵌固端要求，顶板是否仍需执行 板厚180和0.25%配筋率的要求？多层建筑地下室顶板板厚是否可采用120厚的普 通楼板？

答：（1）地下室顶板标高位置满足嵌固端条件，主楼与大地下室顶板高差较大 时，通常对高差处梁板采取加腋的构造措施；如不采取加腋措施，应详细分析高差 处水平荷载的传递途径，计算高差部位构件的局部承载力，依据分析结果设计；竖 向构件宜按规范要求的错层部位构件采取构造措施。

32

（2）地下室顶板作为上部结构的嵌固部位，应满足上下层刚度比及楼板厚度等 构造要求，具体可见GB 50011第6.1.14条及JGJ 3第12.1.1条规定。当地下室顶板 满足上部结构的嵌固条件、但人为取基础顶作为上部结构嵌固部位时，按包络设计。

（3）JGJ 3第3.6.3条要求“普通地下室顶板厚度不宜小于160mm”；多塔楼结 构的地下室顶板设计应符合JGJ 3第10.6.2条规定；当高层建筑地下室顶板标高位置 不满足嵌固端要求时，除需满足防水要求外，一般情况下，建议地下室顶板满足板 厚160和0.25%配筋率的要求。地下室上部为多层建筑，嵌固部位位于基础顶面，地 下室顶板无防水要求时，建议其最小厚度不小于160mm。

2. 带整体大地下室的项目，上部结构嵌固在基础顶而非地下室顶板，设计边缘 构件时考虑底层轴压比，请问这里“底层”概念是地上一层，还是地下层？

答：嵌固部位以上结构中的剪力墙，应满足规范规定的轴压比要求，并据此设 计边缘构件，基础顶面以上剪力墙边缘构件均应按此要求设计，与基础相连的首层 及地上一层均宜满足“底层”要求。

3. JGJ 3第4.2.3-4条第4项规定“高宽比H/B大于4，长宽比L/B不大于1.5 的矩形、鼓形平面” 建筑的风载体型系数取1.4，这里的“高宽比H/B大于4”和 “长宽比L/B不大于1.5”两个条件需要同时满足吗？

答：是的。风荷载体型系数与建筑的体型、尺度、周边环境及地面粗糙度有关， JGJ 3第4.2.3条是GB 50009相关条文的简化整理。JGJ 3第4.2.3-4条第5项规定： “在需要更细致进行风荷载计算的场合，风荷载体型系数可按本规程附录B采用， 或由风洞试验确定。”

4. GB 55008第4.4.13条规定“错层处框架柱抗震等级应提高一级采用”，问题： （1）本条与其他抗震等级提高内容如大跨框架，连接体是否不叠加，通过其他 措施如性能化设计等提高？

（2）当错层部位在地下室顶板以下，如顶板构造及计算均满足嵌固要求，是否 可不必提高？

答：（1）大跨框架、连接体的抗震等级按规范相关条文确定。当为错层时，错

层处框架柱抗震等级应提高一级采用；

33

（2）错层部位在地下室顶板以下、且地下室顶板满足上部结构的嵌固要求，错 层部位构件承受的水平地震作用远小于相应上部类似布置的情况，抗震等级可不提 高。

5. GB 55001第4.4.4条规定“矩形截面框架柱边长不应小于300mm”，请问楼 梯柱、设备管井角柱等是否按框架柱执行最小边长规定？

答：对支承楼梯平台的柱、设备管井角柱，是否执行“矩形截面框架柱边长不 应小于300mm”的要求，建议根据其是否属于抗侧力构件以及其破坏后的影响确定。

6. GB 55002第5.2.1条文说明（第84页）“主楼与裙房无论是否分缝，主楼在 裙房顶板对应的上下相邻上下楼层的构造措施应适当加强”， “适当加强”的构造 措施一般有哪些？

答：GB 55002第5.2.1条是对确定房屋抗震等级的规定。JGJ 3第3.9.6条和GB 500111第6.1.3-2条对主、裙楼连为一体均有具体要求，属于收进结构的尚应满足JGJ 3第10.6节要求。设防震缝分开的主、裙楼，应按单体依据标准要求分别进行设计。 设计和审查人员需全面理解相关标准条文的规定及说明。

7. GB 55002第5.1.3条条文说明（第79页）“单侧布置填充墙的框架柱，上端 可能发生冲剪破坏时······除进行计算外还需加密箍筋，增设 45°方向抗冲切钢 筋等”，设计中如何落实（什么情况可能发生破坏、加密箍筋范围多大等）？

答：GB 55002第5.1.3条规定：“对于框架结构房屋，应考虑填充墙、围护墙和 楼梯构件的刚度影响，避免不合理设置而导致主体结构的破坏。”本条明确对框架填 充墙不利影响的控制要求，相应条文说明中有充分阐述，需要时亦可结合GB 50011、 JGJ 3中的相关内容进一步加深理解。

8. 《组合结构通用规范》GB 55004-2021第5.5.2条规定：“有防火要求时，型 钢混凝土构件应采取防止火灾高温下混凝土爆裂的措施。”具体有何措施？

答：进行型钢混凝土构件设计、确定型钢的截面尺寸和位置时，相关设计标准 通常要求型钢应具有一定的混凝土保护层厚度，这是保证组合构件正常耐火性、耐 久性的必要条件。当有特殊的防止火灾高温下混凝土爆裂需要时，应另作专题研究。

34

9. GB 55008第4.4.8-1条保留了GB 50011第6.3.3条框架梁构造，但未含GB 50011第6.3.3-3条中“当梁端纵向受拉筋配筋率大于2%，箍筋直径未见提高，表 中箍筋最小直径数值应增大2mm”的要求。GB 55008实施后，设计是否可以不执 行上述GB 50011第6.3.3-3条规定？

答：结构设计时，除执行通用规范的条文外，尚应满足现行相关标准的要求。

10. GB 55008实施后，JGJ 3第4.2.2条“对风荷载比较敏感的高层建筑，承载 力设计时应按基本风压的1.1倍采用”废止，根据GB 55001第4.6.1、4.6.5条，考 虑风荷载脉动增大效应时放大系数不应小于1.2。对风荷载比较敏感的高层建筑，承 载力设计时基本风压是否不再放大1.1倍，仅考虑风荷载脉动放大系数1.2？

答：通用规范实施后，原有规范中的强制性条文不再作为强制性条文，并不是 删除原有规范强制性条文的文字内容。对风荷载比较敏感的高层建筑，承载力设计 时宜按基本风压的1.1倍采用。基本风压放大与风荷载脉动放大是不同的意义。

11. GB 55008实施后，《混凝土异形柱结构技术规程》JGJ 149-2017中部分强条 废止，在没有新的异形柱技术规程发布前，这些废止的强条如何执行？

答：通用规范实施后，原有规范中的强制性条文不再作为强制性条文（即“废 止”），并不是删除原有规范强制性条文的文字内容。结构设计时，除执行通用规范 的条文外，尚应满足现行相关标准的要求。

12. JGJ 3第3.4.13条规定“顶层、底层、山墙和纵墙端开间等受温度变化影响 较大的部位提高配筋率”，此处是指水平构件（梁、楼板）还是竖向构件提高配筋率？ 如果是水平构件，底层是指哪一层（地下室顶板还是二层楼面）？

答：JGJ 3第3.4.13条是考虑温度作用及混凝土收缩对结构的影响，包含对竖向 构件及水平构件的影响。对水平构件，此处“底层”是指二层楼面。

13. 部分工程采用 T63 等高强钢筋，如果简单按照配筋率执行 GB 50011 第 6.3.3-3条是否合理？是否需要按照等强换算后执行该条文？

答：采用T63等高强钢筋，执行GB 50011第6.3.3-3条不需要进行等强代换。

35

14. 高层建筑采用剪力墙结构体系，采用大开间剪力墙，在地震作用下楼层位移 曲线呈弯剪变形特征，且采用预制剪力墙，审查时如何把控？

答：高层剪力墙结构应具有适宜的侧向刚度，其布置应符合JGJ 3第7.1.1条要 求，并避免受力和变形特性接近框架结构。当采用预制剪力墙时，除计算外，应重 点关注其连接构造是否满足相关现行标准的要求。

15. 《装配式混凝土结构技术规程》JGJ 1-2014（以下简称JGJ 1）第10.3.2条 规定外挂墙板的配筋率 0.15%，是指单层配筋率，还是双层总配筋率？支承于框架 梁上的预制外挂墙板，需要执行此规定吗？

答：JGJ 1第2.1.7条规定：“安装在主体结构上，起围护、装饰作用的非承重预 制混凝土外墙板。简称外挂墙板。” 由于外挂墙板受到平面外风荷载和地震作用的 双向作用，因此应双层、双向配筋，其配筋应符合钢筋混凝土板的基本要求，单面 配筋率不宜小于0.15％（与支承条件无关）。

五、钢结构

1. 《建筑钢结构防火技术规范》GB 51249-2017（以下简称GB 51249）第3.1.1 条、3.1.3条提出：柱间支撑的设计耐火极限应与柱相同，钢结构节点的防火保护应 与被连接构件中防火保护要求最高者相同。一般厂房耐火等级二级，钢柱耐火极限 为2小时以上，按设计要求，钢柱是要求做厚涂型防火涂料的，那么钢结构节点和 柱间支撑也应采用厚涂型防火涂料吗？根据实地考察结果，很多厂房柱子按要求做 了厚涂型防火涂料，但柱间支撑和钢结构节点仍然采用薄涂型。请问这样做符合要 求吗？如果符合要求，那么钢柱是否也可以采用薄涂型？如果不可以，那么钢支撑 和钢节点是否采用厚涂型防火涂料？节点和柱间支撑采用厚涂型，施工可能不太行 得通。

答：GB 51249第3.1.1条和3.1.3条明确规定了支撑、节点等构件和部位的耐火 极限和防火保护要求。设计要求对上述结构构件进行防火喷涂，柱、支撑和梁采用 厚涂型防火涂料，楼板、疏散楼梯和钢雨棚梁采用薄涂型防火涂料，防火涂料的厚 度须达到构件的耐火极限，防火涂料的性能、涂层厚度及质量应由国家级检测单位 检测，符合《钢结构防火涂料》GB 14907-2018和《钢结构防火涂料应用技术规范》 T/CECS 24-2020的规定。

36

支撑等构件是为钢结构提供抗侧和稳定能力的构件，在火灾等情况下，也可以 采用基于整体结构耐火验算的钢结构防火设计、基于构件耐火验算的钢结构防火设 计方法进行防火设计（建议参考2021年问答钢结构部分有关内容），防火设计文件 应提交的相关内容如下：

1） 注明防火涂料的选型，膨胀型还是非膨胀型。

2） 对于膨胀型防火涂料（薄型），只需注明等效热阻值即可。涂层厚度不应小于

1.5mm。

3） 对于非膨胀型防火涂料（厚型），应注明等效热阻、等效热传导系数和涂层厚 度。厚度不应小于15mm。当等效热传导系数不同时，可按等效热阻相等的原则进行 换算。

4） 注明防火涂料和防腐涂料的施工顺序。对于膨胀型防火涂料，施工顺序为： 防腐底漆、防腐中间漆、防火涂料、防腐面漆。对于非膨胀型防火涂料，可取消防 腐面漆。

基于构件的耐火极限法验算过程详下图4。

/（钢材常温强度）

\,（火灾工况效应 贵计值） 公式（322）

∕_m （耐火极限）

?（火灾持续时间）

钢材强度与温度关系曲线

T （钢材温度）

（临界温度）

钢构件温度与火灾 时间曲线

公式（623）

图4 临界温度法设计过程示意图

【补充说明】

《建筑消能减震技术规程》JGJ 297-2013第3.6.1条规定：“消能部件的耐久性应 符合现行国家标准《混凝士结构设计规范》 GB 50010 的规定，承受竖向荷载作用 的消能器应按主体结构的要求进行防火处理。”

对应条文说明指出：钢结构在高温条件下材料强度会明显降低，并发生蠕变， 从而使其失去承载能力，对于消能减震结构，为了避免消能器在建筑自重下出现明 显的变形，一般情况下布置于建筑中的消能器不承受建筑的竖向荷载，为此，消能

37

器在发生火灾后即使出现失效，也不会导致结构失去竖向承载能力，从而不需要进 行防火处理。但屈曲约束支撑在建筑中使用，有可能要承受竖向荷载，对于该类支 撑需要按主体结构要求进行防灾处理。

2. GB 51249第3.1.1条中屋盖支撑和系杆的设计耐火极限应与屋顶承重构件相 同，其中“屋面承重构件”是指厂房中屋面钢梁吗？

答：是。

3. 图集01SG519中23页，连续次梁与主梁连接为腹板高强螺栓连接。如施工 控制允许，次梁腹板与主梁加劲肋可以焊接吗？

答：栓焊组合的主次梁连接形式，即翼缘采用剖口对接焊，腹板采用高强螺栓 连接，施工便利，是常用的节点形式；当腹板厚度较厚时，一般多高层建筑主次梁 连接也可以采用全焊接的形式，但要注意构件截断位置或设置过焊孔，避免焊缝的 交汇；对承受动力重复作用的节点，采用焊接连接要更加慎重。

4. 多跨实腹门式钢架厂房，厂房檐口高度13m，高宽比小于1，每跨设有2台 20吨吊车，A5工作级别，请问这种结构可以按GB 51022要求进行设计吗？

答：GB 51022第1.0.2条明确规定：“本规范适用于房屋高度不大于18m，房屋 高宽比小于1，承重结构为单跨或多跨实腹门式刚架、具有轻型屋盖、无桥式吊车或 有起重量不大于20t的Al～A5工作级别桥式吊车或3t悬挂式起重机的单层钢结构房 屋。”条文说明亦指出：房屋高度超过18m的类似建筑，构件的强度、稳定性设计可 参照本规范。相关问题可依据规范条文进行设计。

5. GB 55002第5.3.1条对钢结构建筑的抗震等级有明确要求，门式刚架结构是 否需要遵守该要求？

答：GB 51022第3.1.4条条文说明指出：由于单层门式刚架轻型房屋钢结构的 自重较小，设计经验和振动台试验表明，当抗震设防烈度为7度（0.1g）及以下时， 一般不需要做抗震验算；当为7度（0.15g）及以上时，横向刚架和纵向框架均需进 行抗震验算。当设有夹层或有与门式刚架相连接的附属房屋时，应进行抗震验算。 GB 50011考虑到轻型房屋钢结构的特点，在第9.2.1条中指出：单层的轻型钢结构厂

38

房的抗震设计，应符合专门的规定。GB 51022因对此对轻型房屋钢结构的板件稳定 降低了要求。但GB 55002为全文强制性规范，且颁布年代最新，建议依据GB 55002 执行。

六、加固与改造

1. 《既有建筑鉴定与加固通用规范》GB 55021-2021（以下简称GB 55021）第 5.1.4条规定：“A类和B类建筑的抗震鉴定，应允许采用折减的地震作用进行承载 力和变形验算，应允许采用现行标准调低的要求进行抗震措施的核查，但不应低于 原建造时的抗震设计要求。”“调低的要求”具体指什么？

答：GB 55021第5.1.2~5.1.4条文说明指出：鉴于既有建筑需要鉴定和加固的数 量很大，情况又十分复杂，如结构类型不同、建造年代不同、设计时所采用的设计 规范、地震动区划图的版本不同、施工质量不同、使用者的维护不同，投资方也不 同，导致彼此的抗震能力有很大的不同，需要根据实际情况区别对待和处理，使之 在现有的经济技术条件下分别达到最大可能达到的抗震防灾要求。

“调低的要求”建议依据GB 55021第5.3.2条规定：“采用现行规范规定的方法 进行抗震承载力验算时，A 类建筑的水平地震影响系数最大值应不低于现行标准相 应值的0.80倍，或承载力抗震调整系数不低于现行标准相应值的0.85倍；B类建筑 的水平地震影响系数最大值应不低于现行标准相应值的0.90倍。同时，上述参数不 应低于原建造时抗震设计要求的相应值。”

进行抗震措施的核查时，可参照现行《建筑抗震鉴定标准》GB 50023-2009中对 A、B类的抗震鉴定要求，并不低于原设计标准。

2. 对既有建筑结构改造，出具抗震鉴定报告的机构是否应具有设计资质？

答：建设部令第148号（2006）《房屋建筑工程抗震设防管理规定》（以下简称 《设防管理规定》）第十二条规定：“已建成的下列房屋建筑工程，未采取抗震设防 措施且未列入近期拆除改造计划的，应当委托具有相应设计资质的单位按现行抗震 鉴定标准进行抗震鉴定：

（一）《建筑工程抗震设防分类标准》中甲类和乙类建筑工程；

（二）有重大文物价值和纪念意义的房屋建筑工程；

（三）地震重点监视防御区的房屋建筑工程。

39

鼓励其他未采取抗震设防措施且未列入近期拆除改造计划的房屋建筑工程产权 人，委托具有相应设计资质的单位按现行抗震鉴定标准进行抗震鉴定。

经鉴定需加固的房屋建筑工程，应当在县级以上地方人民政府建设主管部门确 定的限期内采取必要的抗震加固措施；未加固前应当限制使用。”

《设防管理规定》第十三条规定：“从事抗震鉴定的单位，应当遵守有关房屋建 筑工程抗震设防的法律、法规和工程建设强制性标准的规定，保证房屋建筑工程的 抗震鉴定质量，依法承担相应责任。”

国务院令第744号（2021）《建设工程抗震管理条例》（以下简称《抗震管理条 例》）第十九条规定：“国家实行建设工程抗震性能鉴定制度。按照《中华人民共和 国防震减灾法》第三十九条规定应当进行抗震性能鉴定的建设工程，由所有权人委 托具有相应技术条件和技术能力的机构进行鉴定。”

《抗震管理条例》第二十条规定：“抗震性能鉴定结果应当对建设工程是否存在 严重抗震安全隐患以及是否需要进行抗震加固作出判定。

抗震性能鉴定结果应当真实、客观、准确。”

因此，出具抗震鉴定报告的机构应具有与其工作要求相匹配的技术条件和技术 能力，而不是仅具有检测能力、检测资质。出具抗震鉴定报告的机构资质管理执行 各地方政府的相关规定。当需要设计资质时，尚应符合建设部令第160号（2007）《建 设工程勘察设计资质管理规定》的要求。

3. 既有建筑消防改造项目的结构荷载复核（尤其是基础复核），是否可以采用该 建筑原设计时的规范？

答：确定为改造的项目，应遵守《既有建筑维护与改造通用规范》GB 55022-2021 第2.0.4条规定：

“既有建筑的改造应符合下列规定：

1 满足改造后的建筑安全性需求；

2 不得降低建筑的抗灾性能；

3 不得降低建筑的耐久性。”

该条文说明指出“本条规定了既有建筑改造时的最低控制要求”。原设计标准是 底线，同时应保证改造后的建筑安全性需求。

40

2022年给排水专业施工图审查技术问答

一、绿色建筑

1、《绿色建筑设计标准》DB32/3962-2020第3.0.6条中，政府投资公共建筑和 大型公共建筑应至少利于一种可再生能源。问政府投资的建筑群，可否集中在某一 栋建筑设置可再生能源，其余建筑不设或者共用？

答：可再生能源应用总量不低于《绿色建筑设计标准》DB32/ 3962-2020第9.5.2 条（或8.2.1条、或10.1.2条）时，可以。

2、新建建筑的装修报审的工程，原设计按《江苏省绿色建筑设计标准》 DGJ32/J173-2014 标准进行设计，装修报审是否按《绿色建筑设计标准》 DB32/3962-2020审查？如三级计量、卫生洁具自带水封等。

答：可按原设计执行《江苏省绿色建筑设计标准》DGJ32/J173-2014进行审查。

3、顶上六层不在一个供水区的住宅，最高供水区设太阳能，下面不足六层的设 空气源热泵供热水，再下面预留热水供水的条件。同一住宅设三种热水供水设施， 开发公司觉得不好向业主交待。是否可以顶上六层全部采用空气源热泵供应热水？

答：上述工程顶上六层可以全部采用空气源热泵供应热水。

4、《江苏省绿色建筑设计标准》DB32/3962-2020第9.5.1条的条文说明：连云 港、徐州区域属寒冷地区，不宜采用空气源作为热水系统热源。请问：低温型空气 源热泵，在满足冬季设计工况下的性能系数COP不低于2.2的情况下，是否可以采 用？

答：寒冷地区采用空气源热水机组制备生活热水时，不宜采用常规的空气源热 泵，可采用低温型空气源热泵，但应满足《建筑节能与可再生能源利用通用规范》 GB 55015-2021第3.4.3条规定，热泵热水机在名义制热工况和规定条件下，应符合 下列要求：

1）当制热量H<10kW，一次加热式、循环加热式的性能系数（COP）≥ 3.60（W/W）；

2）当制热量H≥10kW，一次加热式、循环加热式（不提供水泵）的性能系数（COP）≥

41

3.70（W/W）；

3）当制热量H≥10kW，循环加热式（提供水泵）的性能系数（COP）≥ 3.60（W/W）。

5、《居住建筑热环境和节能设计标准》DB32/4066-2021 第8.0.2条：当居住建 筑不满足太阳能热水系统设置要求时，可用空气源热泵热水系统。问：1）执行此条 时如何把握？2）空气源热泵热水系统是否不能算可再生能源？3）中式叠拼和中式 四合院的屋顶形式比较特殊，首层住户的太阳能热水器放置在一层自家院子内，是 否可行？4）住宅太阳能热水系统集热面积有何要求？

答：1）当屋面无放置太阳能集热板条件（如日照时数不足4小时、屋面用于设 置太阳能光伏、屋面用于设置绿化等）可采用空气源热泵热水系统。

2）江苏目前空气源热泵还不能算可再生能源。

3）中式叠拼和中式四合院首层住户的太阳能热水器能否放置在一层，看其是否 符合《建筑太阳能热水系统应用技术规范》DGJ/J 08-2015及《绿色建筑设计标准》 DB32/ 3962-2020第9.5.3条的要求。

4）根据《居住建筑热环境和节能设计标准》DB32/ 4066-2021第8.0.2条及《江 苏省民用建筑施工图绿色设计文件技术审查要点》（2021 年版）给排水序号23，审 查内容和要求的第1款：住宅建筑采用太阳能热水供应系统时，6层及6层以下的居 住建筑，所有住户应采用太阳能热水供应系统；超过6层的居住建筑应至少为最高 供水分区内的每户设置太阳能热水供应系统，且应用总层数不少于 6层。并根据每 户居住人数、热水用水定额、冷水年平均计算温度等计算集热面积。

6、附近有城市废热作为生活热水热源，业主在图审的时候也会提供相应证明材 料，按照这种情况，节能是否可以不做太阳能？

答：1）根据《江苏省民用建筑施工图绿色设计文件技术审查要点》（2021 年 版）给排水序号23，审查内容和要求的第7款：当公共建筑利用稳定可靠的热电厂 蒸汽、余热废热制备生活热水，并达到平均日热水量的20%时，可不设太阳能热水 系统。

2）根据《江苏省民用建筑施工图绿色设计文件技术审查要点》（2021 年版） 暖通空调序号2，审查内容和要求的第6款：当公共建筑利用热电厂蒸汽、余热废热 承担空调冷热负荷的比例不低于设计负荷的40%或酒店、宿舍、病房等热水负荷的

42

比例不低于设计负荷的50%时，可不利用其他类型的可再生能源。

7、《绿色建筑设计标准》DB32/ 3962-2020第9.5.1条的条文说明第（7）款： 办公、商场、展览等用水点分散，用水量少的建筑可不考虑可再生能源作为热水热 源。该“用水点分散，用水量少”是否包括设置在办公楼、商场、展览内的食堂或 餐饮？

答：包括设置在办公楼、商场、展览内的食堂或餐饮。

8、《绿色建筑设计标准》DB 32/ 3962-2020第9.5.1条第3款：学校内有热水需 求的建筑，宜采用空气源热泵热水系统。该标准第3.0.6条：新建的政府投资公共建 筑、大型公共建筑应至少利用一种可再生能源。但江苏省内不认可“空气源热泵” 为“可再生能源”，那么政府投资的学校是否还要设置太阳能热水系统或光伏发电 等。

答：学校建筑由于有寒暑假，生活热水间歇使用，可再生能源不宜采用太阳能 热水系统，可再生能源利用可采用太阳能光伏。

9、南京市海绵办要求南京市项目设计图纸应有海绵城市设计专篇，海绵城市设 计，南京市的项目审图时是否一定要有海绵城市设计专篇和海绵城市图纸设计。

答：当地主管部门有要求时，应执行当地主管部门的要求。

10、绿建设计专篇和绿建自评表是否可以一个项目各专业做一起？不要每个单 体每个专业分开做。

答：绿建设计专篇分专业编制，详见江苏省民用建筑施工图参考样式（2021年 版）。绿建自评表可以一个项目各专业合并编制。

11、《绿色建筑设计标准》DB32/ 3962-2020第1.0.3条：本标准适用于江苏省 新建民用建筑。请问工业用地中的研发、办公建筑等是否适用该标准？

答：工业用地中的研发、办公建筑属于民用建筑，适用《绿色建筑设计标准》 DB32/ 3962-2020标准。

43

12、《雨水利用工程技术标准》DB32/T 3813-2020第5.2.2条：有地下室时，雨 水处理设施和回用供水设施应集中设置与地下室内。1）雨水机房未设在地下室内， 审图要不要提？2）是否允许采用地埋式一体化设备？如允许采用，设计上应如何表 达？

答：1）从绿建审查及验收现场情况来看，雨水利用地埋式一体化设备状况堪忧。 从雨水处理设施和回用供水设施的完好性、机房防淹、照明、通风以及运行维护等 方面考虑，当工程项目有地下室时，雨水处理设施和回用供水设施应集中设置与地 下室内。雨水处理及回用机房未设在地下室内，审图应提出。

2）当工程项目无地下室，雨水处理设施和回用供水设施设置在室外地下构筑物 内时，应设置楼梯等固定出入通道，方便人员进出、设备更换，并满足通风、照明、 排水等安全要求。

3）当雨水处理设施和回用供水设施设置在地面构筑物（建筑物）内时，应考虑 噪声等因素对周围环境的影响。

4）设计应符合《建筑工程设计文件编制深度》相关规定。

13、幼儿园无淋浴，仅洗手盆和厨房有热水需求，是否可以不设空气源热泵和 太阳能热水系统，仅设太阳能光伏满足可再生能源要求。

答：可仅设太阳能光伏满足可再生能源要求。

二、生活给排水

1、《建筑给水排水与节水通用规范》GB 55020-2021第3.1.1、3.2.3条如何掌 握，什么条件下属于环状管网，保障不间断供水？

答：《建筑给水排水与节水通用规范》GB 55020-2021第3.1.1条的条文说明： 给水系统应该保证以满足需求的水量和水压向供水范围内所有用户不间断地供应符 合卫生要求的用水。

◆［赵锂：全文强条《建筑给水排水与节水通用规范》解读］

为保证给水系统具有不间断向建筑或小区供水的能力，“规范”中明确室外给 水管网干管应成环状布置；生活给水系统水泵机组应设备用泵，备用泵供水能力不 应小于最大一台运行水泵供水能力的要求。在执行时，除要求由城镇管网直接供水 管道成环布置或与城镇给水管连接成环状网外，对于区域加压的小区室外给水管网

44

也应布置成环状网。有些建筑或小区的地下室外轮廓线与建筑红线间的距离较小， 给水加压干管布置在地下室内，此种情况下，供水干管也应成环布置。建筑与小区 室外给水管网干管要求布置成环状布置除为提高供水安全性外，还有是为减少支状 管道，减少死水区，缩短水龄，保障供水水质。

1）城镇管网是支状，建筑与小区的直接供水管道应成环布置，一根引入管与此 环状管道相连；城镇管网是环状，建筑与小区的直接供水管道应通过引入管，与城 镇给水管连接成环状网。

2）《中华人民共和国城市供水条例》“第二十二条城市自来水供水企业和自建 设施对外供水的企业,应当保持不间断供水。由于工程施工、设备维修等原因确需停 止供水的,应当经城市供水行政主观部门批准并提前24小时通知用水单位和个人;应 发生灾害或者紧急事故,不能提前通知的,应当在抢修的同时通知用水单位和个人,尽 快恢复正常供水,并报告城市供水行政主管部门。”

3）城镇管网出现上述情况且又是支状，如确有需要，建筑与小区的直接供水管 道应有保障向用户不间断地供水的措施，如预留应急二次供水设施或预留已有二次 供水设施的接口等。

4）对于市政一路供水的建筑或小区，引入管道进入小区后应成环，市政水压能 保证的部分楼层是可以由市政直供。

5）地块内仅有一栋建筑，比如一层的加油站卫生间，市政一路供水，直供管道 不一定要在地块内成环，应考虑建筑供水系统的重要性。

♦［知识普及］

法律的制订是由全国人民代表大会及其常务委员会来完成的，法规的制订可以 由地方人民代表大会及其常务委员会来完成，也可以由部一级主管机构来完成，条 例是国家权力机关或行政机关依照政策和法令而制定并发布的；法律的效力一般高 于法规的效力，条例是法律的表现形式之一。

《中华人民共和国立法法》第六十五条，国务院根据宪法和法律，制定行政法 规。行政法规可以就下列事项作出规定：

（一）为执行法律的规定需要制定行政法规的事项；

（二）宪法第八十九条规定的国务院行政管理职权的事项。

应当由全国人民代表大会及其常务委员会制定法律的事项，国务院根据全国人 民代表大会及其常务委员会的授权决定先制定的行政法规，经过实践检验，制定法

45

律的条件成熟时，国务院应当及时提请全国人民代表大会及其常务委员会制定法律。

2、核酸检测实验室属不属于三级及三级以上生物安全实验室？

答：国际上将生物安全实验室按照生物安全水平(Biosafety Level,BSL)分为 P1(Protection Level 1),P2,P3和P4四个等级，每个级别生物安全实验室所配备的安全 设施以及安全防护有所不同，P1最低，P4最高。

世界通用生物安全水平标准是由美国疾病控制中心(CDC)和美国国家卫生研究 院(NIH)建立的。根据操作不同危险度等级微生物所需的实验室设计特点、建筑构造、 防护设施、仪器、操作以及操作程序，实验室的生物安全水平可以分为基础实验室-一级生物安全水平、基础实验室-二级生物安全水平、防护实验室-三级生物安全水平 和最高防护实验室-四级生物安全水平。

1、一级实验室P1

进行试验研究用的物质都是已知的所有特性都已清楚并且已证明不会导致疾病 的多种微生物物质。研究通过日常的程序在公开的实验台面上进行。不需要有特殊 需求的安全保护措施。操作人员只需经过基本的实验室实验程序培训并且通常由科 研人员指导，在这样的环境下并不需要生物安全柜的存在。

2、二级实验室P2

进行试验研究用的物质是一些已知的中等程度危险性的并且与人类某些常见疾 病相关的物质。操作者必须经过相关研究的操作培训并且由专业科研人员指导。对 于易于污染的物质或者可能产生污染的情况进行预先的处理准备。一些可能涉及或 者产生有害生物物质的操作过程都应该在生物安全柜内进行，在这些条件下最好使 用二级的生物安全柜。

3、三级实验室P3

进行试验研究的物质一般都是本土或者外来的有通过呼吸传染使人们致病或者 有生命危险可能的物质。我们需要保护一切在周围环境中等操作者免于暴露于这些 有潜在危险的物质中。通常使用二级或者三级的生物安全柜是必需的。

4、四级实验室P4

进行试验研究的物质是一些极高危险性并且可以致命的有毒物质，可以通过空 气传播并且现今并没有有效的疫苗或者治疗方法来处理。操作者必须经过熟练的关 于进行这种极高危险性物质研究的培训，并且应该很熟悉一些相关操作，保护设施，

46

实验室设计等等方面对于这些极高危险性物质的预防。同时也必须由在此研究领域 非常有经验的科研人员进行指导，严禁独自在4级实验室工作。

新型冠状病毒核酸样本的检测必须在P2或以上实验室进行，同时采用生物安全 三级的个人防护；而埃博拉病毒的检测则需要在P4实验室进行。中国大陆地区目前 有两所公开的P4实验室，分别位于武汉和哈尔滨。

3、排水总流量是Q，设置两台泵，单泵Q/2，互为备用，这种备用关系，算不 算设置备用泵。

答：排水流量是Q，只设置两台泵，单泵Q/2，这两台泵是工作泵，不算有备用 泵。

4、室外污水井是否需要参照市政排水，污水淘汰砖砌井？

答：2021年12月14日住房和城乡建设部组织制定了《房屋建筑和市政基础设

施工程危及生产安全施工工艺、设备和材料淘汰目录（第一批）》

巾政基础设能工程

______________________________1.—工工艺______________________________
12	ι.ι. 1	書桌I系梁）无需油保険 装■的液压千斤顶却落模 板工艺________	善安或系梁•施工时底接寿用无 保怜装■液压千斤顶做支撑. 通过液压千斤顶卸压脱植.	蠶止		w匍、 自锁武液压千斤顶等 知落模版工艺.
13	2.1.2	空心幅、箱型梁气囊内* 工艺	用他天气气養作为空心却i 或Ii型梁的内核.	禁Ih		空心板、箱整樂川制刚性 （钢质、PVC、高密度泡津 等）内收工艺等。
14	2.1x3	行水■査井修CB工艺	又称书丼.可分为马t»範影 检査幷和R硼B影检查外， 采取歸相的方式.	禁止		检查井铜筋混宜土現協工 艺或一体式成品检查外等
15	2.1. 4	顶管工作豎井铜木支票支 触T工艺	简官工作登井支护采用外僧竖 插木质大栖围护加内例水平坏 15］钢制围报组合支护结构型式	限制	在下列任f件不不得使用， L基城深度超过3米I 2.地下水	結孔护依械、地不连续埼、 沉井、铜格柵他喷护京施H 工艺等.
16	2.1.5	桥梁量^i亜上部与底藤 精，Lft纹钢吊杆连我工艺	采用精$质钢作为吊点吊 杆，將挂近电空轰连接.（	限制一	在下列任一条件下不得使用： L前吊点连接，2.其他吊点连 接，（1）上下铜结构直接连接 3⅛*过混青土结构）.（2） 球K连接未采用活动校， 员拆杆未设外保护套。	桂蓋恬钢吊带连撈工艺等。
___________________________ I 2.德工设筈 _______________________________
IT	2, S. 1	桥梁最爲配■式扌拉设备	唾包处设Igafc块平砲 方荷敏.以防止挂篮M覆.	竺上		自崔式挂篮设备等.
18	2. 2. 2	非数控孔道験设备	采用人工手动探作进行孔道压 浆的设科。	限制	在二类以上市政工程项目预制 场内进行后张法预应力构件施 丁 IH不握伟田	栽拄压浆设备等.
Ig	2,2.3	栽敷出《应力张拉设备	采用人工手动西信张拉油泵. 从压力表读取*拉力.得长量 責 f?■am*牯©叁.	限制	m 场内进行后张法预应力构件施 TirtKM棒田	数控预应力张技设备等.
3.工程材料
20	2,3,1	W⅛	利用⅛g壯和工业废料.或一 ⅛H料制成的人造水OJ材料	限制	不得用于市SM路工程.	陶安透水聽、透水方時等.
31	2.3.3	防清性能曽的尤面路面秒 M>	石奮、光面陶瓷5机光面t規 "且茨•防市住能差的粉面板	限制	不再用于新建和维修广场、停 车场、人行步道、慢行车道.	陶瓷透水聽、預制混凌土大 方1⅛等，
22	2. 3,3	平口絹!凝土排水管（含 钢筋后凝土管）	乘用笈m土制作而成（含里 而配置铜筋骨架）、接口乘 里平楼方式的H水通管.	限制	不得用于住宅小区、企*业 单位和市政管网用的埋加拝 水工程・	承M口排水管等.
备注.（-）发布之B起衿月后.全面停止在Ii开工项目中使用本《目录》所外禁止类iiɪ工艺.设备和材料. （二）发布之日起6个月后.辅开工项目不得在限制条件和幫軍内使用本；《目录》所外限5类施工工艺、设备和材料. 《三）可普代的工艺、设备、村料包括但不限干<目录》麻磊.‘、 （四）《目录》中列出的工艺、设¥、材料泅汰范围.适用于期建、改厘、扩建的房屋建筑和市政工程.不靖用于限额以不工存、临时工

47

房屋建筑和市政基础设施工程淘汰砖砌检查井。

5、排水规范的径流系数控制，是不是指出需要设置 LID设施（《室外排水设 计标准》GB 50014-2021第4.1.8条的规定）？

答：《室外排水设计标准》GB 50014-2021第4.1.8条的条纹说明：建筑小区的 开发，应体现低影响开发的理念，应在建筑小区内进行源头控制，而非依赖市政设 施的不断扩建并与之适应。

1）低影响开发的理念应包含建筑的容积率和覆盖率降低，不超过规划的许可； 2）建筑小区的下垫面应满足源头控制的要求，减少硬地面增加透水地面等； 3）LID设施配置应满足海绵规划的要求。

6、《建水标》4.4.2条第4款：排水管不得穿越食堂厨房主副食操作、烹调和 备餐的上方，是不是此类区域上方有排水管道即使通过设置同层排水也不行？主副 食操作、烹调和备餐以外的部位上方有排水管时做同层排水或者改造项目加隔离板、 排水槽就可行？

答：《民用建筑设计统一标准》GB50352-2019第6.6.1条第2款：在食品加工 与贮存、医药及其原材料生产与贮存、生活供水、电气、档案、文物等有严格卫生、 安全要求房间的直接上层，不应布置厕所、卫生间、盥洗室、浴室等有水房间；在 餐厅、医疗用房等有较高卫生要求用房的直接上层，应避免布置厕所、卫生间、盥 洗室、浴室等有水房间，否则应采取同层排水和严格的防水措施。

1）食堂厨房主副食操作、烹调、备餐、主副食库房有严格卫生、安全要求房间 的直接上层，不得布置厕所、卫生间、盥洗室、浴室等，也不可以采取同层排水、 排水管下方加隔离板或排水槽。

2）在餐厅、医疗用房等有较高卫生要求用房的直接上层，厕所、卫生间、盥洗 室、浴室等可以采取同层排水和严格的防水措施。

7、别墅卫生间是否应采用同层排水？同一户套内，上层为卫生间下层为餐厅， 当上层卫生间采用同层排水时，其降板高度是否执行“不应大于150mm”？

答：别墅卫生间是否采用同层排水，根据场所的要求设置。卫生间下层为餐厅 时，上层卫生间应采用同层排水,并应满足《绿色建筑设计标准》DB32/ 3962-2020第

48

9.3.7条要求。

8、《建筑给水排水与节水通用规范》GB 55020-2021第4.5.11条“降雨的年径 流总量和外排径流峰值的控制应符合下列要求：1 新建的建筑与小区应达到建设开 发前的水平”，若开发前场地为绿地，开发建设后的场地要满足此条的要求，难道 颇大，请问该如何执行？

答：《建筑给水排水与节水通用规范》GB 55020-2021第4.5.11条的条文说明： 建设用地开发前是指城市化之前的自然状态，一般为自然地面，产生的地面径流很 小，径流系数基本上不超过0.3。

根据条文说明，按径流系数为0.3计算，大小降雨的外排雨量占全年雨水径流总 量的70%，也就是雨水年径流总量控制率70%。只是建设用地开发前，大小降雨量， 地块都有外排雨量；而根据当地海绵城市建设专项规划要求年径流总量控制率按 70%计，小于对应的降雨量地块是没有外排雨量。

国务院办公厅关于推进海绵城市建设的指导意见【国办发〔2015〕75号文件】： 通过海绵城市建设，综合采取“渗、滞、蓄、净、用、排”等措施，最大限度地减 少城市开发建设对生态环境的影响，将70%的降雨就地消纳和利用。到2020年，城 市建成区20%以上的面积达到目标要求；到2030年，城市建成区80%以上的面积达 到目标要求。

因此，《建筑给水排水与节水通用规范》GB 55020-2021第4.5.11条是必须执行 的。

9、《住宅设计标准》DB32/ 3920-2020第10.3.12条，住宅每户进水管上应设置 前置过滤器或预留安装过滤器的条件，问：这过滤器是设在水表间还是设在户内？

答：设置在水表后合适的位置。

10、某项目有2个雨水清水池，其中一个仅用于景观用水，请问这个雨水清水 池要设市政自来水补水管吗？

答：《建筑给水排水与节水通用规范》GB 55020-2021第3.4.3条：非亲水性的 室外景观水体用水水源不得采用市政自来水和地下井水。

亲水性的室外景观水体和室内景观水体用水可以采用市政自来水补水，其它不

49

可以。

11、《建筑给水排水与节水通用规范》GB 55020-2021第4.1.1条：排水管道及 管件的材质应耐腐蚀，应具有承受不低于40℃排水温度且连续排水的耐温能力。问： 民用建筑生活排水管材，是否均按满足可承受连续排水温度≥40℃的管材选用？如 住宅的洗衣机洗涤温度在不同洗涤模式下最高可达90℃、洗涤盆使用水温为50℃、 洗碗机最高温度为75℃，排水管材是可以选用UPVC材质？根据相关规程、图集等 资料，UPVC管材不满足承受连续排水温度大于40℃的要求。如:

1)《建筑排水塑料管道工程技术规程》CJJ/T 29-2010 表 3.1.5：硬聚氯乙烯 (PVC-U)材料的各种管道表述为<40℃。

续表3. 1. 5

性能项目	硬聚氯乙烯(PVC-U)材料						聚烯煙(PO)材料			共混 材料
	实壁 管	芯层 发泡 管	内壁 螺旋 管		雨落 水管	氣化 聚氣 乙嫌 管	管'		聚丙 烯管	苯乙烯 与聚氯 乙烯共 混管
导热系数人 <W⅛ ∙ k)	0. 20—0. 21					0. 17	0. 40		-0. 2C	0. 17
线膨胀系数， (XIoT/P：	6〜8					7	20		7 6	8
弹性模家 (20'C)(MPa	2800—3200					3000	>700		>120C	≥25OO
耐燃性	自熄性						易燃		易燃
拉伸强度 (MPa)	>4Q					》5Q	—
纵向回缩率							≤3    <2			—
适用长血排 水温度(P：			<40	匸		.令、热水或高低温排水温度不高于 70P且短时间温度不高于90。
							热熔连接、橡胶 密封圈连接			承插粘 结连接
主要连" 接方式						接
	承插粘结连接、橡胶密封圈连

注，实壁管包括建筑排水管、埋地排污废水管及按现行国家标准《给水用硬聚氯 乙烯(PVC-U)管材》GB/T 10002.1生产的加厚排水管.

2)国标图集19S406总说明2.2条，表述为排入管道的水温“不应大于”40℃。

国标图集与规程略有差异，PVC-U排水管是否认为满足《建筑给水排水与节水 通用规范》GB 55020-2021第4.1.1条“不低于40℃排水温度且连续排水的耐温能力” 的要求？

50

答：1）《建筑给水排水与节水通用规范》GB 55020-2021第4.1.1条是常规的要

求，PVC-U排水管等塑料排水管道能满足要求。

2）排水温度高时，要求采用特殊的排水管道。如开水间排水、医用高温消毒排 水要求耐高温的塑料排水管；厨房排水管由于采用蒸汽或高温水清通要求采用机制 铸铁管。

3）洗衣机、洗碗机（不包括住宅、宿舍和公寓内分户设置的洗衣机和洗碗机）高 温排水不适合采用普通塑料排水管。

4）洗涤盆使用水温50℃，经过使用后排水温度下降，可按连续排水温度不大于 40℃考虑。

15、别墅是否应按住宅设计标准给排水设计到位？

答：别墅应按《住宅设计标准》DB32/ 3920-2020执行。

16、《室外排水设计标准》GB 50014-2021第3.3.6条：“城镇已建有污水收集 和集中处理设施时，分流制排水系统不应设置化粪池”，是否需执行？

答：按通用规范要求不需要设置化粪池，如当地有特殊规定时按当地要求执行。

17、《建筑给水排水与节水通用规范》GB 55020-2021第4.5.1条：屋面雨水应 有组织排放。问：该条款是否指所有建筑屋面？一层的斜屋面自由落水，或则室外 连廊的平屋面，建筑仅设置水舌短管，是否满足该条要求？

答：根据《屋面工程技术规范》GB50345-2012第4.2.4条规定，除低层建筑及 檐高小于10m的屋面，可采用无组织排水外，其他建筑屋面雨水均应有组织排放。 水舌短管最终为自由落水不完全属有组织排放。

外排水的屋面雨水是否有组织排放，建筑专业确定，屋面雨水室内排水系统如 何做由水专业确定。

18、精装修住宅的项目，给排水图纸中已备注设备的参数，同时注明“燃气热 水炉由小业主自理，不在交付范围。”这种做法是否满足《住宅设计标准》DB32/ 3920-2020第2.0.41条要求？

答：《住宅设计标准》DB32/ 3920-2020没有＂精装修住宅＂这样的术语，因此＂

51

精装修住宅＂不适用《住宅设计标准》DB32/3920-2020第2.0.41条＂成品住宅＂要

求。

“燃气热水炉由小业主自理”是建设方和设计方的合约内容，“不在交付范围” 是建设方和业主方的合约内容。

19、《建水标》4.4.1条第6款：排水管、通气管不得穿越住户客厅、餐厅，排 水立管不宜靠近与卧室相邻的内墙.该条款是否适用于住宅地下一层套内的活动用 房？

答：该条款不适用于住宅地下一层的套内活动用房。

20、住宅屋顶太阳能进出水管《建水标》、《住宅设计标准》DB32 / 3920-2020、 《绿色建筑设计标准》DB32/ 3962-2020未明确采用双管还是单管，因涉及建筑核心 筒水管井及前室尺寸，且政府未出相关文件要求，太阳能采用双管或单管，是否均 可？

答：住宅屋顶太阳能热水器进出水管宜采用双管，减少回流污染发生。

21、住宅同层排水，一层是否可以不同层排水？同层排水不设积水消除器是否 可以？

答：1）涉及物权，如一层的地下空间同属于套内用房，住宅一层可以不采用同 层排水。

2）同层排水降板区可不设积水消除器。

22、燃气热水炉设置在幼儿园储藏室的上方，是否可行?

答：1）《民用建筑设计统一标准》GB 50352-2019第8.1.14条，燃油（气）热水 机组机房的布置应符合下列规定：第1款“机房宜与其他建筑物分离独立设置。当 设在建筑物内时，不应设置在人员密集场所的上、下层或贴邻部位，应布置在靠外 墙部位，其疏散门应直通安全出口”。公共建筑设置的燃气热水炉属于

燃油（气）热水机组。

2）如果储藏室设置在幼儿园顶层，燃气热水炉设置在储藏室上方的屋顶处，符 合未设置在人员密集场所的上、下层或贴邻部位的要求，可行。

52

23、设计变更图纸审查，按新规范还是老规范审查。

答：给排水设计变更图纸没有改变建筑的性质、用途和功能，可按原设计所实

行的规范进行审查。

24、机电抗震设计深度如何把握？可不可以只写抗震设计说明，其它由专业厂 家二次深化设计。

答：机电抗震设计涉及结构等专业相关规范，相关设计和计算不在机电专业设 计范畴，根据2016年版《建筑工程设计文件编制深度规定》中3.7.2条“3 设计范 围：根据设计任务书和有关设计资料，说明用地红线（或建筑红线）内本专业的设 计内容，以及与需要专项（二次）设计的如二次装修、环保、消防及其他工艺设计 的分工界面和相关联的设计内容。”

在设计文件设计说明中说明机电抗震设计相关内容及要求，具体施工图由专业 厂家二次深化设计，遵循谁委托谁负责的原则。

25、根据《人民防空地下室设计规范》GB50038-2005第3.2.8条，人防设施应 每个防护单元自成系统。每个防护单元的战时水箱自来水补水管是否需要分开进各 防护单元？将自来水管补水管穿防护单元的做法是否正确？

答：根据《人民防空地下室设计规范》GB50038-2005第3.2.8条：人防设施应 每个防护单元自成系统。在临站转换期间，每个防护单元的战时水箱都已补充完成， 战时水箱在战时是不补充自来水，并在防护区内关闭防护阀门。每个防护单元的战 时水箱自来水补水管不需要分开进各防护单元，自来水管补水管穿防护单元时采用 防护阀门的做法是正确。

26、水池、水箱设了溢流报警装置，但进水管未设置应急自动关闭进水阀，审 图提不提？

答：《建筑给水排水与节水通用规范》GB55020-2021第3.4.6条的条文解释： 对于水池、水箱溢水可能造成水淹和财产损失事故的场所，还应设置应急自动关闭 进水阀，以达到报警联动、自动关闭进水阀门的目的。设计人员和审图人员要判定 “对于水池、水箱溢水可能造成水淹和财产损失事故的场所”是否存在。如存在， 审图人员提出“进水管应设置应急自动关闭进水阀”要求。

53

27、养老建筑内配套的多个全科诊室、换药、保健等医疗用房的排水及此区域 的卫生间排水，是否需要先消毒处理再排入管网？

答：《医疗机构水污染物排放标准》GB18466-2005中“3.1医疗机构：指从事 疾病诊断、治疗活动的医院、卫生院、疗养院、门诊部、诊所、卫生急救站等。”

第4.1.3条：县级以下或20张床位以下的综合医疗机构和其他医疗机构污水经 消毒处理后方可排放。

养老建筑内配套的多个全科诊室、换药、保健等医疗用房，属于其他医疗机构， 其污水排水需要先消毒处理再排入管网。

二、消火栓系统

1、储存室外消防用水的消防水池，若分为两格或两座并设连通管，请问每格或 每座消防水池的取水口数量如何确定？消防水池取水井井底标高如何确定？

答：储存室外消防用水的消防水池，应设取水口（井），并应符合下列规定:

1）消防水池取水口（井）保护半径不应大于150m，当保护半径大干150m时，应 设室外消火栓泵、室外消火管网及室外消火栓的临时高（低）压给水系统。系统宜 采用稳压装置维持平时管网压力。

2）当室外消防给水采用不设室外消火栓泵、由室外消防水池+消防车供水时， 每格（座）消防水池至少应设1个取水口（井），每个取水口（井）宜按 1个室外消火栓计 算，消防水池总取水口（井）数量应满足室外消火栓设计流量；当每格（座）消防水池设 多个取水口（井）有困难时，可采取适当加大取水口（井）尺寸来满足满足室外消火栓设 计流量。取水口平面尺寸：供一台消防车取水不宜小于700mm×700mm，供两台消 防车取水不宜小于1000mm×1500mm。

3）当室外消防给水采用设置室外消火栓泵的临时高（低）压给水系统时，每格 （座）消防水池可设1个取水口（井）。

4）消防水池取水井连通管流速可参照消防泵吸水管流速选取。

5）消防水池取水井井底标高不应高于：消防水池最低有效水位-（取水口连通管 水头损失+0.3m）。

2、多层建筑，室外消火栓系统是否可以采用高位水箱及其稳压泵联合稳压？如 果可以，稳压泵和主泵的启泵压力如何计算？

54

答：1）独立设置的室外临时消火栓给水系统宜设稳压泵（可从消防水池吸水） 维持系统的充水及压力。

2） 稳压泵的设计压力应满足系统自动启动和管网充满水的要求。

3）稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时 大于系统设置自动启泵压力值，且增加值宜为0.07MPa~0.10MPa。

3、符合国家标准的成套地埋式钢板一体化消防水池泵房可在哪些工程使用？设 计深度如何要求？按《建规》8.1.6条第3款，消防泵房的疏散门应直通室外或安全 出口，而地埋式消防泵站无疏散门，仅有出入人孔，是否可行？

答：地埋式箱泵一体化消防给水泵站宜在下列工程中使用：改造工程；丁、戊 类厂房及仅设消火栓系统的丙类厂房；新建多层建筑中（不含厂房、库房）无地下 室,且室外消火栓设计流量不大于30L/s或仅设室外消火栓的工程。

采用地埋式箱泵一体化消防给水泵站时应符合下列规定：

1）应在室外独立设置；

2）消防水池与泵房（包括消防水箱板材厚度和防腐性能、水箱内连接方式、泵房 内钢结构规格、消防水泵和稳压装置性能要求等）、智能控制系统、检修楼梯等应 符合《装配式水箱一体化消防给水泵站技术规程》T/CECS623-2019的相关规定；

3）应设对讲电话、应急照明、温湿度控制、防淹措施等，并应符合消防规范相关 要求；

4）应根据地基承载力、地面荷载和地下水位高度进行结构验算；

5）设计深度应符合《建筑工程设计文件编制深度规定》；

6）建设、监理等单位应对地埋式箱泵一体化消防给水泵站的原材料、装配方式及 施工等过程进行监管；施工单位应严格按照设计文件及《装配式水箱一体化消防给 水泵站技术规程》T/CECS623-2019的要求进行施工。确保消防设施工程质量。

4、消防水泵接合器几组合置时，是否可以共用一组接出管的阀门组？

答：每个消防水泵接合器应分别设置阀门。

5、《建规》第8.2.4条，人员密集的公共建筑需要设置消防软管卷盘，普通办

公楼是否需要设置？

55

答：办公楼不属于人员密集场所，多层办公楼可不设置消防软管卷盘；根据《江 苏省高层建筑消防安全管理规定》2012年江苏省人民政府82号令第二十三条第一款 要求，高层办公楼应设置消防软管卷盘。

6、《消防给水及消火栓系统技术规范》GB 50974-2014第3.6.2条，公共建筑 （高级宾馆）的火灾延续时间3.0h，是否仅针对建筑高度大于50m的公共建筑？

答：仅针对建筑高度大于50m的高级宾馆。

对于高级宾馆《建规》并未给出分类标准，原《高层民用建筑设计防火规范》 GB 50045-95（已作废）将高级宾馆定义为：具备星级条件且设有空气调节系统的旅 馆。

《消水规》发布日期2014.01.29，实施日期2014.10.01；《建筑设计防火规范》 GB50016-2014发布日期2014.08.27，实施日期2015.05.01。由于《消水规》实施时， 《高层民用建筑设计防火规范》GB 50045-95尚未作废，故《消水规》表3.6.2中的 高级宾馆可理解为具备星级条件且设有空气调节系统的旅馆。

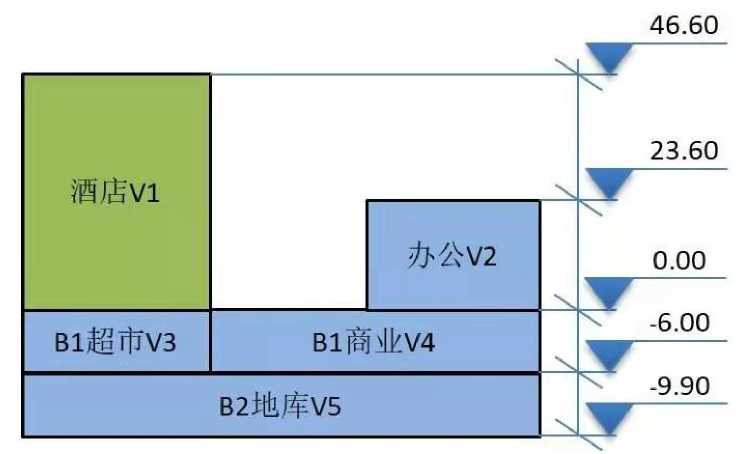

7、某工程项目如下图：地上左侧为酒店共15层（无非酒店功能），每层建筑 面积1200m2；地上右侧为办公共5层（与酒店距离满足防火间距要求），每层建筑 面积2200m2；地下1层为超市、商业（建筑面积1400m2、4200m2）；地下2层为 Ⅰ类汽车库。室内外消火栓设计流量及火灾延续时间如何确定？

答：当上述工程不同使用功能场所之间的防火分隔符合《建规》相关要求时，

56

不同使用功能场所的室内外消火栓设计流量及火灾延续时间可分别进行计算，取大 值：

1）汽车库

按Ⅰ类汽车库，室外消火栓设计流量20L/s，室内消火栓设计流量10L/s，火灾 延续时间2小时；

2）酒店

按建筑高度小于50m的二类高层建筑，室外消火栓设计流量40L/s（V1体积＞ 50000m3），室内消火栓设计流量20L/s，火灾延续时间2小时；

3）办公

按多层办公，V2体积11000m3，室外消火栓设计流量25L/s，室内消火栓设计 流量15L/s，火灾延续时间2小时；

4）地下一层商业及超市

按地下建筑，体积（V3+V4）33600m3，室外消火栓设计流量25L/s，室内消火 栓设计流量40L/s，火灾延续时间2小时。

8、工业厂房是否要执行苏建消防[2022]6号文，编制消防设计文件？

答：苏建消防[2022]6号文适用范围不包括工业建筑，包括工业厂房内民用建筑。

9、中学的一栋6层建筑，一层食堂，二～六层为宿舍，体积为28000m3，室内 消防用水量按照总体积分别计算，食堂参照《消水规》表3.5.2中的那类建筑？整栋 建筑的室内消防用水量为多少？

答：食堂参照《消水规》表3.5.2中的商店，室内消防设计流量为40L/s，宿舍 室内消防设计流量为15L/s，该建筑室内消防设计流量取大值，为40L/s。

10、按《消水规》第7.4.14条及《建规》第8.2.4条，高层住宅建筑的户内宜在 生活给水管道上预留一个接DN15消防软管接管或轻便消防水龙，问：设计施工图 未设，施工图审查要不要提出来？

答：施工图设计未在生活给水管道上预留一个接DN15消防软管接管或轻便消 防水龙，施工图审查可不提。

57

11、《建规》第8.2.4条的规定：老年人照料设施内应设置与室内供水系统直接 连接的消防软管卷盘，这里的室内供水系统是否仅指生活给水系统？

答：消防软管卷盘也可以接自消防给水系统。

12、室内架空管道采用热浸镀锌钢管，连接DN65消火栓时采用卡箍连接有困 难，是否可采用丝扣连接？

答：与单个消火栓连接的DN65管道，可采用丝扣连接。

13、消防水箱进水由生活泵房供水是否可以？

答：公共建筑可以；住宅按当地自来水公司要求执行。

14、《消水规》3.5.2条注1规定：丁、戊类高层厂房（仓库）窒内消火栓的设计 流量可按本表减少10L/s，同时使用消防水枪数量可按本表减少2支，高层厂房（仓 库）是否适用？

答：丁、戊类高层厂房（仓库）适用；非丁、戊类高层厂房（仓库）不适用。

15、关于既有建筑改造，若设计图纸中文字已描述原项目概况；相关消防设施 情况（消防用水量、火灾延续时间、消防泵房和消防水池及消防水箱设置位置（含 标高）、消防水池及消防水箱有效容积、消防泵流量及扬程等设计参数），是否可 以不另外送原竣工图进行核验？

答：原有相关消防设施情况在设计文件（说明或图纸）表述清楚，可以不另外 送原竣工图进行核验。

16、大于5000m3、小于10000m3的宿舍，按《建规》8.2.1条第5款，可不设 室内消火栓吗？

答：上述建筑可不设室内消火栓；根据《建规》第8.2.2条，宜设消防软管卷盘 或轻便消防水龙。

17、消防车取水口采用防坠落网是否合适？是否影响消防车取水要求？

答：消防车取水口应采用密闭井盖并上锁，不需设置防坠落网。

58

18、小区建筑均在消防水池150m的保护范围，一路供水的市政给水管网上设 室外消火栓，满足室外消火栓的距离要求，是否可不设室外消防增压泵。

答：当建筑在消防水池取水口150m保护范围内，取水口距消防水泵接合器不大 于40m、取水口数量满足室外消火栓设计流量要求时，该建筑可不设室外消火栓泵。 若地下出入口距取水口距离大于 40m，可由市政自来水引入管上接出的室外消火栓 保护，引入管可以是二路，也可以是一路。

19、某1层丁类厂房，总面积30000m2，层高8m，体积240000m3；丁类厂房 内1侧的端头设有2层办公，总面积1350m2，层高4m，体积5400m3，办公面积占 比4.5%；办公与厂房分别设置防火分区，该厂房仅办公设集中空调。室内外消火栓 设计流量如何确定？是否要设自喷系统？

答：1）参考《建规》第3.1.2条对厂房定性，当火灾危险性较大的部分面积比 例小于5%时，可按火灾危险性较小的部分确定，故可按丁类厂房、总体积确定室内 外消火栓设计流量：室外20L/s，室内10L/s。

2）办公面积小于3000m2，可不设自动喷水灭火系统。

20、一幢丁类厂房（耐火等级为一、二级），地上一层建筑面积10000 ㎡，地 下一层建筑面积980 ㎡，是否需要设置室内消火栓系统？即应按《建规》8.2.2条第 1款，还是按《建规》8.2.1条第1款执行？

答：上述项目应明确该丁类厂房的可燃物情况，如果不属于可燃物较少按《建 规》8.2.1条第1款执行，需要设置室内消火栓系统。如果确认可燃物较少按《建规》 8.2.2条第1款执行，可不设置室消火栓系统，但宜设消防软管卷盘或轻便消防水龙。

21、《消水规》5.2.6条第6款：消防水箱进水管进水管口的最低点高出溢流边 缘的高度应等于进水管管径，但最小不应小于100mm，最大不应大于150mm；《建 水标》3.3.6条：不应小于150mm。以哪个为准？

答：当消防水箱补水管接自消防水源时，执行《消水规》5.2.6条第6款；当补 水管接自生活水源，有防水质回流污染要求时，执行《建水标》3.3.6条。

22、住宅及电梯机房灭火器配置火灾危险性等级如何确定？

59

答：参照《建筑灭火器配置设计规范》GB 50140-2005附录D，灭火器配置火灾 危险等级：高级住宅、别墅可按中危险级；普通住宅可按轻危险级；电梯机房可按

中危险级。

23、灭火器说明中明确危险等级等参数，平面图未布置，注明由专业厂家二次 设计，是否可以？

答：建筑灭火器配置应设计到位。

24、住宅一层下跃，-1层套内是否要考虑消防排水设置集水坑？

答：当住宅设室内消火栓系统等水消防设施时，-1层套内需考虑消防排水措施。 答：不宜采用。

25、根据《消防给水及消火栓系统技术规范》GB 50974-2014第5.2.2条，高位 消防水箱的设置位置应高于其所服务的水灭火设施，此处灭火设施通常是指消火栓、 喷头。当屋顶消防水箱设置稳压系统时，高位消防水箱是否应高于所有消防管道？

答：1）一般屋顶消防水箱的最低有效水位应高于消防水箱重力出水管及水灭火 设施（消火栓、自喷喷头），即使屋顶消防水箱出水管上设置稳压装置也应如此。

2）但当屋顶消防水箱设置高度确有困难时，屋顶小型的空调机房（合用机房、 工具间）可以与消防水箱及稳压装置同层设置。

26、修订的建筑设计防火规范实施前，设计图纸已审查备案的，在修订的建筑 设计防火规范实施后进行的设计图纸变更，是执行原建筑设计防火规范还是修订后 的建筑设计防火规范？

答：住房城乡建设部于 2020.5.15“消防验收政策咨询答复”，建筑设计及变更 首先应保证建筑防火安全。根据《建设工程消防设计审查验收管理暂行规定》 第四 十条，新颁布的国家工程建设消防技术标准实施之前，建设工程的消防设 计已经依 法审查合格的，按原审查意见的标准执行；修订的建筑设计防火规范颁布后、正式 实施之前的设计图纸变更，按照修订前的建筑设计防火规范执行；修订的建筑设计 防火规范颁布且正式实施之后的设计图纸变更，在修订后的建筑设计防火规范中有 明确规定的，应按修订后的建筑设计防火规范执行。

60

四、自动喷水灭火系统

1、二类高层公寓楼仅在公共部位设置喷淋是否可以？

答：《建规》5.1.1条文说明规定公寓不同于住宅，防火设计要按公共建筑的要 求确定，套内也应设置喷淋。

2、一幢底部一层及二层为商业（每层建筑面积 1400m²），二层以上为住宅， 建筑高度不大于100m的建筑，一层及二层商业是否需要设自动喷水灭火系统？

答：根据《建规》第8.3.4条第2款及第7款，该项目商业每层建筑面积不大于 1500m2、商业总建筑面积不大于3000m2，商业除设置歌舞娱乐放映游艺场所外，可 不设自动喷水灭火系统。

3、《建规》8.3.1条第2款：占地面积大于1500m2或总建筑面积大于3000m2 的单、多层制鞋、制衣、玩具及电子等类似生产的厂房。该条款中的“等类似生产 的厂房”如何掌握？

答：《建规》8.3.1条第 2 款规定的类似生产厂房一般是指单体建筑任一生产加 工车间或防火分区，同一时间的生产人数超过 200 人（或同一时间的生产人数超过 30人、且人均建筑面积小于20 ㎡）的丙类厂房、肉食蔬菜水果等食品加工，或生产 性质及火灾危险性与之相类似的厂房，泛指劳动密集型企业的生产车间。

4、学校多层综合楼，一层、二层为食堂，三层为风雨操场（可作为礼堂、集会 等功能使用），每层面积1400 ㎡，总建筑面积4200m2，此建筑是否需要设置自动 喷水灭火系统全保护，还是仅一层、二层食堂设置就可以？

答：由于食堂总面积小于3000m2，未达到设置自动喷水灭火系统要求（食堂参 照商业建筑），如风雨操场设置集中空调，各层均应设置自动喷水灭火系统；如风 雨操场不设置集中空调，各层可不设自动喷水灭火系统。

5、《建规》并未明确规定医药厂房是否需要设置自动灭火系统。

《喷规》附录表5中德国将制药厂列为中危险级；《医药工业洁净厂房设计标 准》GB50457-2019第10.4.4条第1款：当设置自动喷水灭火系统时，宜采用湿式自 动喷水系统；第10.4.4条第2款：空气洁净度在B级及以上医药洁净室，不宜设置

61

喷头。

问：医药厂房是否需要设置自动灭火系统？

答：1）医药洁净厂房宜设自动喷水灭火系统。

医药厂房由于工艺要求，都设置有中央空调及新风系统。厂房内部房间布置多 样，火灾时人员疏散相对困难，火灾荷载也较大。据各类媒体报道，每年制药厂火 灾时有发生，造成的人员伤亡及财产损失也较多。

2）对于B级及B级以上的高级别医药洁净室可不设置喷头。

参考《医药工业洁净厂房设计标准》GB50457-2019第10.4.4条第2款的条文说 明：对于空气洁净度B级及B级以上的医药洁净室，由于这些区域大多用于无菌药 品的生产，洁净室的温度、湿度，悬浮粒子数和微生物限度严格受控，且室内需要 定期的清洁消毒。所以对于这些医药洁净室，为防止由于喷淋系统误操作而影响洁 净级别，对药品质量造成潜在污染的不利影响，本条提出了对于B级及B级以上的 高级别医药洁净室不宜设置喷头的要求。

6、《喷规》第5.0.15条：“当采用防护冷却系统保护防火卷帘、防火玻璃墙等 防火分隔设施时，系统应独立设置”，但当采用防火分隔水幕替代防火墙时，却没 有明确规定防火分隔水幕系统应独立设置。在具体工程设计中，防火分隔水幕系统 也应独立设置？

答：采用防火分隔水幕替代防火墙时，防火墙耐火时间为3h，与自喷系统火灾 延续时间1h不一致，因此防火分隔水幕也应独立设置。

7、联排别墅的地下室（储藏室），通过上层住户内楼梯上下，住户套内地下室 （储藏室）有防火门通向安全出口，当安全出口设有自动喷水灭火系统时，该地下 室（储藏室）是否需设置喷淋系统？

答：该地下室（储藏室）属于一层住户套内空间，可不设自动喷水灭火系统。 但应在通向安全出口的防火门外正上方处设置阻火喷头。

8、《自动喷水灭火系统设计规范》GB 50084-2017第5.0.2条，关于高大空间 最大净空高度，民用建筑为18m，厂房为12m。《建规》8.3.5条，难以设置自动喷 水灭火系统的高大空间或厂房库房，可设置其他自动灭火系统。对于高大空间如何

62

选用自动灭火系统？

答：1）自动喷水灭火系统在一定的高度范围内具有相当的灭火优势，该系统简 单、可靠、经济，对于净空高度不大于18m的民用建筑、净空高度不大于12m的厂 房,设计应优先选用自动喷水灭火系统。

2）对于净空高度大于18m的民用建筑、净空高度大于12m的厂房和难以设置 自动喷水灭火系统的高大空间，自动跟踪定位射流灭火系统具有一定的应用优势。 设计可以根据实际情况选择不同的系统。

难以设置自动喷水灭火系统的典型场所：

1）火灾部位较明确，需要特定保护的、建筑顶棚采用膜结构或玻璃等采光材料的 部位；

2）闭式洒水喷头无法有效感知温度和无法有效喷水灭火的部位；

3）曲面吊顶、喷头固定困难、喷水有遮挡的部位。

9、净空高度＞13.5m的仓库，可采用何种自动灭火系统？

答：1）净空高度大于13.5m货架仓库可采用顶部设置仓库型特殊应用喷头（标 准覆盖面积洒水喷头）+货架内置喷头的湿式自动喷水系统灭火系统。

2）货架仓库内的周转操作区域（货架及过道以外区域）可采用自动跟踪定位射 流灭火系统。

3）储物类别或应用条件超过规范规定的项目，应通过火灾试验或消防论证确定 设计参数。

10、顶板下ESFR+货架内喷淋是否可用（FM认证的项目会经常要求这么做）？

答：《自动喷水灭火系统设计规范》GB 50084-2017第5.0.8条的条文说明已明 确：规范不推荐采用顶板下布置ESFR喷头+货架内置喷头的布置方式。

11、《自动喷水灭火系统施工及验收规范》GB50261-2017第4.2.5条及其条文 说明强调自动喷水灭火系统的流量检测装置安装在水泵的出水管上，并在前言修订 内容中也予以说明。但在第8.0.7条关于报警阀组验收要求第2款中对报警阀组的流 量测试还有要求，报警阀后是否要设置流量检测装置？

答：报警阀后可不设置流量检测装置。

63

12、《建规》第8.3.9条第8款的条文说明中“特殊重要设备室”是否包含“设 置在高层工业建筑内的配电室等？”

答：《建规》第8.3.9条第8款的条文说明：特殊重要设备，主要指设置在重要 部位和场所中，发生火灾后将严重影响生产和生活的关键设备。如化工厂中的中央 控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机 房及继电器室等。即对于工业建筑，并不是按是否为高层来区分，在多层工业建筑 中也有属于特殊重要设备。

13、《纺织工程设计防火规范》GB 50565-2010第7.4.1条，占地面积大于1500 ㎡或总建筑面积大于3000 ㎡的服装类生产厂房，应设闭式自动喷水灭火系统。该条 文说明表述是因为人员密集、发生火灾易造成群死群伤，为便于人员及时疏散，减 少火灾损失，应配置自动喷水灭火系统。如服装类生产厂房自动化程度比较高，同 一时间使用人数较少时，是否可以不设自动喷水灭火系统？

答：服装类生产厂房属于《建规》第8.3.1条制鞋、制衣等类型燃烧性能材料为 主要生产材料的加工工厂，应设自动喷水灭火系统。

五、标准简称一览表

标准名称	简称
《建筑给水排水设计标准》GB 50015-2019	《建水标》
《建筑设计防火规范》GB 50016-2014（2018年版）	《建规》
《消防给水及消火栓系统技术规范》GB 50974-2014	《消水规》
《自动喷水灭火系统设计规范》BG 50084-2017	《喷规》

64

2022年暖通专业施工图审查技术问答

一、防烟类

1、采用自然通风的避难间是不是必须严格执行烟规 GB51251-2017 第 3.2.3 条？如果不同朝向开窗面积不能满足，是否必须设置机械加压送风系统？

答：高层建筑避难层（间）与病房楼、老年人照料设施建筑面积大于100m2的 避难间，防烟设计应按GB51251-2017第3.2.3条执行。

病房楼、老年人照料设施的避难间，当其建筑面积大于30 m²、小于等于100m² 时，可设置一个朝向的可开启外窗，其有效面积不应小于避难间地面面积的3%，且 不小于2m²，当该避难间不超过30m²时，可开启外窗面积不应小于1m²。

2、按照GB51251—2017第3.1.3条规定，住宅三合一前室必须设置加压送风系 统，但是建筑允许三合一前室设计成开敞的形式。请问，开敞的住宅三合一前室如 何设置防烟设施？

答：如建筑设计为开敞三合一前室，则该三合一前室可不设加压送风系统。

3、高度大于50米的公共建筑，一层采用扩大前室，该扩大前室是否可以采用 自然排烟（通风）？

答：高度大于50米公共建筑的一层扩大前室可以采用自然通风方式。自然通风 可开启门窗有效面积不应小于扩大前室面积的 2%，同时不应小于 2.0 ㎡，扩大合 用前室自然通风有效面积不应小于3.0 ㎡。

4、采用自然通风方式的楼梯间，最高部位设置1m²的可开启外窗，如何理解最 高部位？

答：“采用自然通风方式的楼梯间，最高部位设置1m2的可开启外窗”，“最 高部位”可理解为“顶层楼梯间”，设置的外窗应具备手动开启条件。

5、公共建筑正压送风每段高度不超过100米，排烟每段高度不超过50米，指 的是服务的楼层高度还是风机连同服务的总高度？如服务楼层为40米高，排烟风机

65

放在更高的屋面距离服务最高楼层有50米距离，整个排烟系统高度90米是否可以？

答：公共建筑正压送风每段高度不应超过100米，竖向排烟系统每段高度不超 过50米，其高度均为服务楼层范围的建筑高度。

6、住宅前室子母门户门是否可按单扇门计算？

答：对住宅建筑中的前室（或合用前室）进行送风量设计（计算）时， 子母门 （户门）可以按平时正常使用的单扇门考虑。

7、楼梯间自然通风窗或开口的设置、自然排烟窗等设计内容是建筑专业审查， 还是暖通专业审查？关于不同专业审查的分工，省里有没有规定或建议？

答：楼梯间自然通风窗或开口的设置、自然排烟窗有效开启面积等设计内容暖 通专业应根据规范相关要求予以明确，并由建筑专业设计文件具体落实。暖通与建 筑专业审图人员均应关注自然防排烟设计内容。

8、《江苏省建设工程消防设计审查验收常见技术难点问题解答》防烟类第4条， “主楼投影范围内仅为 50m 以下楼层服务的楼梯间及前室应采用机械加压送风系 统”， 是否可以理解为：（1）主楼投影以外部分的楼梯间及前室可以采用自然通 风？（2）此处投影范围内是否包括地下层？

答：（1）主楼投影以外部分的楼梯间及前室可以采用自然通风；

（2）投影范围内的地下楼梯间与地上楼梯间不共用且直通室外，则可以采用自 然通风。

9、《江苏省住宅设计标准》DB32/3920-2020第8.7.12条文说明中：“前室可开 启外窗面积包括固定扇的面积，但必须设置一半以上的可开启窗扇，并配备消防锤”， 此处可开启外窗要求与防排烟标准不一致，设计是否可以按此执行？

答：江苏省范围住宅建筑可按《江苏省住宅设计标准》DB32/3920-2020第8.7.12 条执行。

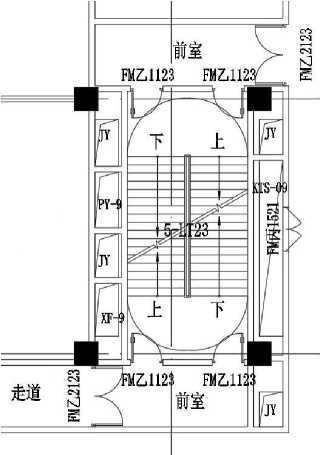

10、住宅剪刀楼梯间自然通风，其合用前室加压送风，楼梯间与合用前室均有 2个门，此合用前室的加压送风量计算时Ak、A1、Ag分别如何取值？

66

答：根据《建筑防烟排烟系统技术标准》GB51251-2017第3.4.6条规定，对住 宅楼梯前室（包括三合一前室），公式3.4.6中的Ak可按最大的一个门计算取值， A1为楼梯间疏散门的总面积（m²）；Ag为前室一个最大疏散门的面积（m²）。

11、对于苏建函消防[2021]171号文暖通空调专业防烟第16条，建议排烟风机 出口与自然补风口之间的距离不需遵守GB51251-2017第3.3.5条，理由有二：一是 第3.3.5条明确说明是机械加压风机的入口与排烟风机的出口之间有距离要求，而不 是自然补风口，二是现实中也无法做到。

答：GB51251-2017第3.3.5-1条规定：送风系统的进风口应直通室外，而且应采 取防止烟气被卷入的措施；第3.3.5-3条规定，针对机械排烟与正压送风系统；排烟 系统排烟风机出口与同时需要开启的自然补风口不应形成烟气短路，应采取保持距 离、布置在不同立面等防止烟气进入补风口的措施。

12、对于苏建函消防[2021]171号文暖通空调专业防烟第19条，自然排烟口与 自然补风口之间的距离不需遵守GB51251-2017第3.3.5条，理由是第3.3.5条明确 说明是机械加压风机的入口与排烟风机的出口之间有距离要求，而不是自然补风口。 一个房间如果只有一个开启扇，自然排烟的同时也会有室外空气进入室内，不然的 话室内氧气逐渐消耗就会发展为阴燃或者熄灭了,与实际火灾发展情况不符。

答：地上大于500平方米房间等《建筑防烟排烟系统技术标准》（GB51251-2017） 所规定的应设补风的场所，其自然排烟口与自然补风口不应形成烟气短路，应采取 保持距离、布置在不同立面等防止排出的烟气进入补风口的措施。

13、住宅地下排烟井和补风井、通风井的间距问题：

（1）住宅非机动车库、储藏室、下跃空间出地面的自然排烟口和机械正压送风 井之间的间距要求多少？

（2）住宅非机动车库、储藏室、下跃空间的自然排烟口和地下核心筒前室的采 光通风井是否可以贴临？若需有间距，间距多少？

答：（1）住宅非机动车库、储藏室、下跃空间出地面的自然排烟口和机械正压 送风井之间的间距没有规定，但自然排烟口与需要同时启动的正压送风系统采风口 不应形成烟气短路，应参照GB51251-2017第3.3.5条执行，满足正压送风系统不吸

67

入烟气要求；

（3）住宅非机动车库、储藏室、下跃空间的自然排烟口和地下满足相应防火等 级要求的核心筒前室采光通风井间距没有规定，但采光通风井高度与宽度应能避免 高温烟气对前室可开启外窗的影响，可参照窗间墙防火间距执行。

14、地下室封闭楼梯间自地下二层至地下一层，直接疏散到地下一层的下沉广 场，通过下沉广场的楼梯疏散到地面，请问此楼梯是否符合GB51251-2017第3.1.6 条不设加压送风系统的条件？

答： 地下二层的楼梯间为封闭楼梯间，仅服务于地下二层，且在地下一层下沉 式广场（用于防火分隔）处直通室外，并满足《建设设计防火规范》 GB50016-2014（2018 年版）第 5.5 章节相关条文的要求，则可参照《建筑防烟排烟 系统技术标准》GB51251-2017 第 3.1.6 条的规定要求，在地下一层下沉式广场处设 置有效面积不小于 1.2 ㎡的可开启外窗或直通下沉式广场的疏散门，采用自然通风 措施而可不采用机械加压送风。

15、前室、合用前室的常闭正压送风口，其手动开启装置设置在距地1.3m以下， 在操作人员蹲下即可操作的位置，是否也可认为是便于操作的位置？而无需再在旁 边距地1.3m~1.5m处设置手动装置？

答：对于前室、合用前室的常闭正压送风口自带的手动装置（与风口一体）， 宜距地1.3m~1.5m，也可以设置在距地1.3m以下。

16、当地下楼梯间设置机械正压送风，地上楼梯间自然通风时，且地上楼梯间 和地下楼梯间属于共用楼梯间的形式，是否也可应用171号文第五章第5条？

答：可以参照执行。如果该地下楼梯间靠外墙，并有条件时应在其地面以上部 分设1 ㎡固定窗。

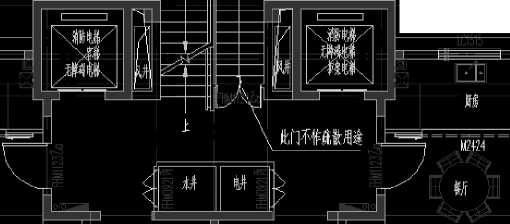

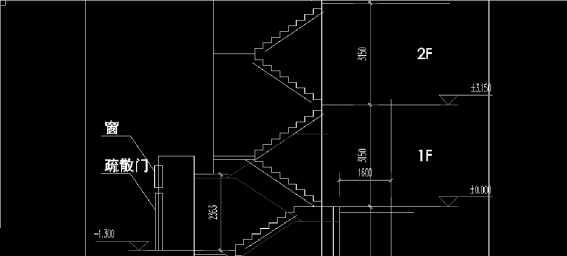

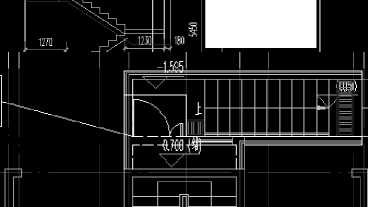

17、防烟/封闭楼梯间地下2层，在出地面疏散门的最高处设置1平方的外窗， 如图所示，其中，地下楼梯通往一层大堂的门不作为疏散用途（建筑图上已标注）， 该出地面的疏散门在1层楼梯的半平台下方，半平台标高为+1.500m，1层层高3m。 该案例的地下楼梯间是否可视为满足自然通风要求。见下图：

68

答：按图示，因已在该地下楼梯间的最高处设置了1m²的外窗，且另外可开启

外窗（门）的面积不小于2m²，可视为满足自然通风要求。

18、苏建函消防（2021）171号文P58页第4条规定建筑高度大于50m的公共

建筑主楼投影范围内仅为50m以下部位服务的楼梯间及前室（含消防前室、合用前 室、共用前室）应采用机械加压送风。那地下部分（地下一、二层，地下部分深度

未超过10m）的楼梯间和前室（含消防前室、合用前室、共用前室）满足不与地上

部分合用，且楼梯间可开启外窗面积满足 1+1m²，前室、消防前室可开启外窗面积

满足2m²，合用前室、共用前室可开启外窗面积满足3m²，是否能采用自然通风？

答： 可以

19、封闭楼梯间的门开在消防电梯前室中，建筑专业定义该楼梯为“封闭楼梯 间”，该前室为“消防前室”，该前室按消防电梯前室还是合用前室判定设置自然 排烟的面积？

答：应与建筑专业协调明确楼梯间、消防电梯前室或合用前室的定性。如定义

69

为消防电梯前室，可按消防电梯前室相关规定设自然通风。

20、大于100m2的一层扩大前室的开窗按171号文4.1-9条执行，扩大前室最 远点距离自然排烟窗是否应不大于30m ?

答：一层扩大前室采用自然通风方式，自然通风口水平距离宜满足最远点 30m 距离要求。

二、排烟类

1、高大空间的厂房仅在对边侧墙上设置排烟窗时，排烟有效总面积无法达到规 范要求，可否在屋面增加部分排烟天窗来补足此面积？该面积如何计算？

答：厂房顶层自然排烟窗（口）可以通过设置在侧墙和屋面的外窗面积之和来 满足；当仅屋面设置自然排烟窗（口）时，应按照《建筑防烟排烟系统技术标准》 GB51251-2017 第 4.3.4-2 条执行。

2、房间自然排烟窗是否可以设置于敞开走廊的墙上？如果与敞开走廊的墙是防 火隔墙，可否在该墙上设置排烟窗？

答：（1）房间自然排烟窗可以设置于敞开走廊的墙上，并尽可能远离疏散楼梯 间。

（2）如因为与相邻建筑不满足防火隔间距要求而需设防火墙，则该防火墙上不 应设排烟窗。

3、有关厂房、车间的问题：

（1）某丙类厂房按生产工艺要求分为多个无外窗房间，如果单个房间面积未超 过300m²，是按建规第8.5.2.1条执行无需设置排烟设施，还是按建规第8.5.4条执行 应设置排烟设施？对于丙类厂房里的丁戊类生产场所，又该如何执行？

（2）戊类车间里有超过50m²的无窗车间（人员长期停留），是否需要考虑排 烟设施？

答：（1） 可按《建筑设计防火规范》GB6-2014（2018版）第8.5.2.1条执行，可 不设置排烟设施;

（2）戊类车间里有超过50m²的无窗车间（人员长期停留），可不设排烟设施。

70

4、如果整个丁戊类厂房或丁戊类仓库无需设置排烟设施，但是厂房内有面积大 于50m²的无窗办公类房间，该房间是否需要设置排烟设施？

答： 戊类车间无可燃物，空间较大，内部设置的少量大于50m2工作间，可不 设排烟设施。

5、烟规GB51251-2017第4.1.4.2条中“商店建筑、展览建筑及类似功能的公共 建筑”中“类似功能的公共建筑”指哪些？

答：“类似功能的公共建筑”包括大型会议厅、剧场、体育馆、候车（机）厅

6、《洁净厂房设计规范》GB50073-2013第6.5.7条规定所有洁净厂房的疏散走 道（无长度限制）均需设置机械排烟设施，但是《医药工业洁净厂房设计标准》 GB50457-2019 第 9.2.18 条规定医药洁净厂房内的疏散走道（高层厂房内长度超过 20米的疏散走道，其他厂房内超过40米的疏散走道）应设置排烟设施（此条同《建 筑设计防火规范》第8.5.2条），两条规定均为强制性条文。请问医药类洁净厂房的 疏散走道排烟按哪条执行？

答：可按《医药工业洁净厂房设计标准》GB50457-2019执行

7、 对于GB50016-2014《建筑设计防火规范》（2018版）第8.5.2.2条：“建 筑面积大于5000m²的丁类生产车间”指的是建筑中单个车间的面积，还是该建筑中 所有生产车间的总面积？（苏建函消防（2021）171号文培训时有过口头更正？）

答： GB50016-2014《建筑设计防火规范》（2018版）第8.5.2.2条：“建筑面 积大于5000m²的丁类生产车间”指的是建筑中单个车间的面积。

8、对于苏建函消防（2021）171号文P59页第6条：

6、《建筑防烟排烟系统技术标准》GB51251-2017第3.2.1条，采用自然通风方 式的封闭楼梯间、防烟楼梯间，在最高部位设置面积不小于Lom2的可开启外窗或开 口:采用直通屋面的门（门高未做到梁下），是否可行？

答：直通屋面的门可以视为可开启外窗或开口.

71

9、采用自然通风的地下封闭楼梯间、防烟楼梯间在首层设有直通室外的门（门 高未做到梁下），是否也可按此条执行？

答：可以，直通屋面的门可以视为可开启外窗或开口。

10、某建筑走道主体宽度很宽，建筑专业定义该使用功能仍然为走道，此区域 最小机械排烟是按13000m³/h，还是15000m³/h？

答：根据《建筑防烟排烟系统技术标准》GB51251-2017第4.6.3条规定，走道 机械排烟量不应小于13000m³/h。

11、厂房、仓库自然排烟的问题：

（1）厂房排烟四面都有外窗，所有外窗距离厂房内部空间距离小于最小自然排 烟距离要求，则自然排烟窗面积是仅为一组两条对边的外窗（仅AA方向或BB方 向算自然排烟面积），还是两组对边都可以算自然排烟窗面积（AA方向和BB方向 同时算自然排烟面积）？

B              厂房              B

（2）厂房、仓库要求自然排烟窗（口）当设置在外墙时，自然排烟窗（口）应 沿建筑物的两条对边均匀设置，当房间面积较小，且仅有一面可开启外窗时，是否 可按排烟窗（口）距室内任一点水平距离不大于30米，采用一面可开启外窗进行自 然排烟？

（3）GB51251-2017第4.3.4条厂房自然排烟窗（口）应沿建筑物两条对边均匀 设置，对于丁类厂房如其中一边开窗面积多，另一边开窗面积少，是否可放宽执行？

（4）工业厂房辅房部分是否必须满足对流的自然排烟？

答：（1）根据《建筑防烟排烟系统技术标准》GB51251-2017第4.3.4条：当设 置在外墙时，自然排烟窗（口）应沿建筑物的两条对边均匀设置。如图的两组对边

72

都可以算自然排烟窗面积，且还应满足GB51251-2017第4.3章自然排烟的相关要求。

（2）GB51251-2017第4.3.4条厂房自然排烟窗（口）应沿建筑物两条对边均匀 设置，应防火等特殊原因，只能单面开窗时，可通过加大排烟窗面积（加大面积不 宜小于20%）等措施，满足排烟效果要求。

（3）根据《建筑防烟排烟系统技术标准》GB51251-2017第4.3.4条的条文解释， 强调了均匀布置的重要性，应按规范执行。确有困难，可参照（2）处理。

（4）工业厂房辅房自成一区的，可按其功能类型满足相应的自然排烟要求。

12、关于老车间加接新车间问题：一面积小于5000m²的丁类车间，长边加接一 面积小于5000m²的丁类车间，新老车间面积加起来超过5000m²，新车间三边均有 外窗，新老车间非防火分隔，排烟系统如何审查？

答：丁类厂房新老车间有实体墙分隔，且每个车间面积小于5000m²，可不考虑 排烟设施。

13、举例：某丙类车间64000×31200mm，净高5600mm，不满足自然排烟条 件，设置机械排烟系统。计划分8个防烟分区，最大防烟分区面积250m²，计算排 烟风量 15000m³/h，任意两个相邻防烟分区的排烟量之和的最大值 15000+15000=30000m³/h，设计排烟风量=30000*1.2=36000m³/h。

①GB51251-2017 《建筑防烟排烟系统技术标准 》第4.2.4条表4.2.4条，该车 间防烟分区最大允许面积1000m²，长边最大允许长度36m。按此可划分为2个防烟 分区，最大防烟分区面积998.4m²，计算排烟风量59904m³/h，任意两个相邻防烟分 区的排烟量之和的最大值 59904+59904=119808m³/h，设计排烟风量 =119808*1.2=143769.6m³/h。上述两种防烟分区划分方式，排烟系统风量相差将近4 倍。该设计通过划小防烟分区的做法，大大减少了系统的排烟风量。

②问题：该设计是否可理解为人为降低了车间排烟系统的安全性和可靠性？审 图时是否提出？

答：防烟分区的最大允许面积及其长边最大允许长度应符合《建筑防烟排烟系 统技术标准》GB51251-2017第4.2.4条规定，当一个排烟系统担负多个防烟分区排 烟时，应符合第4.6.4条规定。

73

14、厂房气楼（既敞开式天窗）是否可用于消防排烟窗？

答：厂房敞开式天窗可以作为自然排烟用，尚应满足GB51251第4.3.4-2条。

15、2021年江苏省建设工程施工图设计审查技术问答排烟部分第6条：具备对 流条件的厂房按GB51251-2017第4.2.4条，应是指其防烟分区长边长度＞60m，≤ 75m的情况下满足条文说明中自然排烟条件，如按长边长度≤60m来划分防烟分区， 还需满足此处防烟分区自然对流条件吗？

答：1）按GB51251-2017第4.2.4条要求，如厂房按长边长度≤60m来划分防烟 分区，该防烟分区可以不具备自然对流条件。

2）按GB51251-2017第4.3.4条要求，即便厂房、仓库按长边长度≤60m划分防 烟分区，厂房、仓库自然排烟窗（口）也应延建筑的两条对边均匀设置。

16、《建筑设计防火规范》（2018 版）GB50016-2014 中走道长度的定义是指 走道总长度（回形走道或有支路的通道），还是走道内最不利的两点之间的距离？

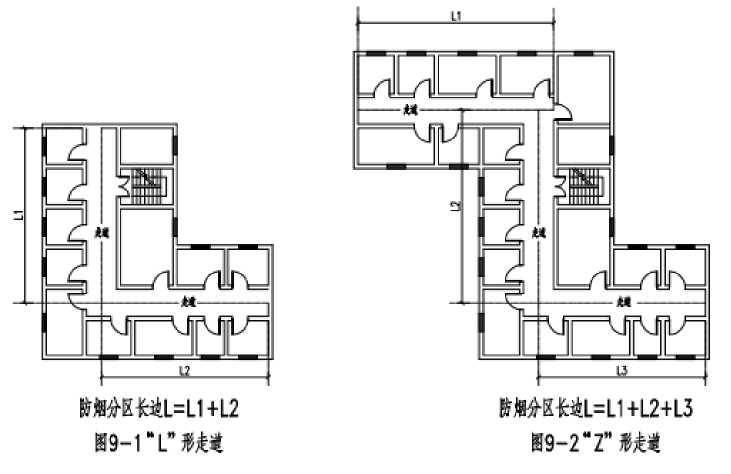

答：对于走道（回廊），其防烟分区长边长度是指任意两点之间最大的沿程距 离， （1）走道、回廊的防烟分区长边长度按其最远两点之间的沿程距离确定（如 图9-1~图9-5所示）。

（2）对于矩形、L形、多边形等房间的防烟分区，其长边长度按各自然边长的 最大值确定（如图9-6、图9-7所示）；对于圆形且为一个防烟分区的房间，其防烟 分区的长边长度为其直径（如图9-8所示）。

74

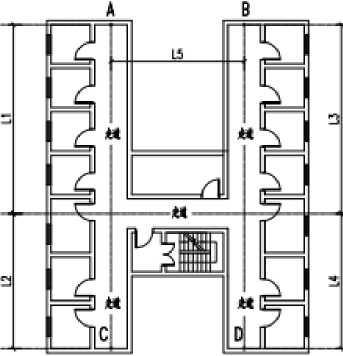

WK⅛⅛=mαx{L(A,D),L(B₁C),L(A₁C),L(B,D),L(A,B),L(C,D)}

L(A,D)=L1+L5+L4 漆同

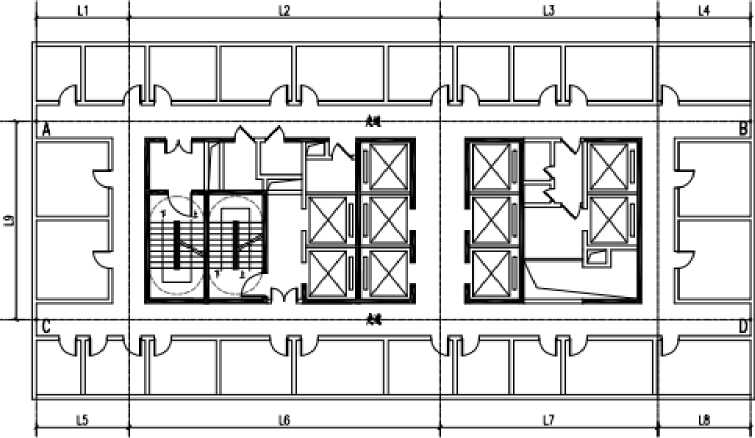

H9-3 V 形趙 L)

KMK≡L=max{L(A,D),L(B,C),L(A,C),L(B,D),L(A,B),L(C,D)}

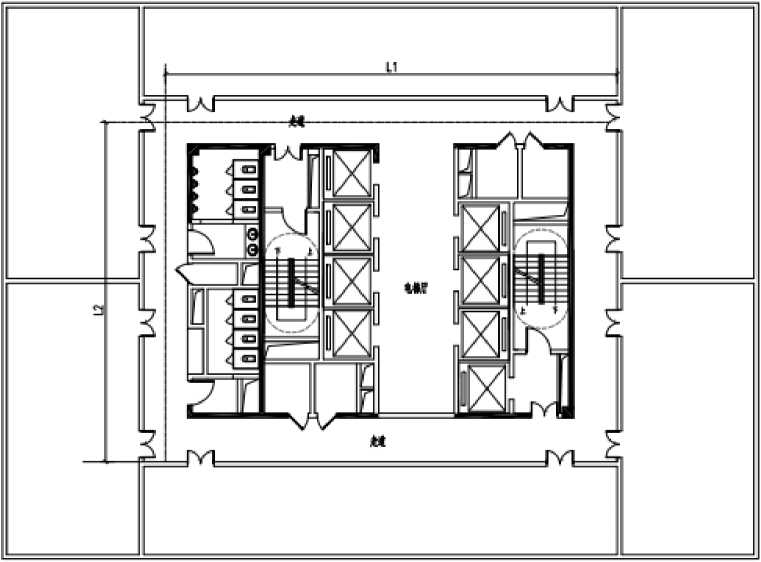

L(A,B) =L1+L2+L3+L4, L(A,D)=L1+L9+L6+L7+L8,余同 S9-4"H"形趙(二)

75

⅛mUL=L1+L2

S9-5 *r糅遂

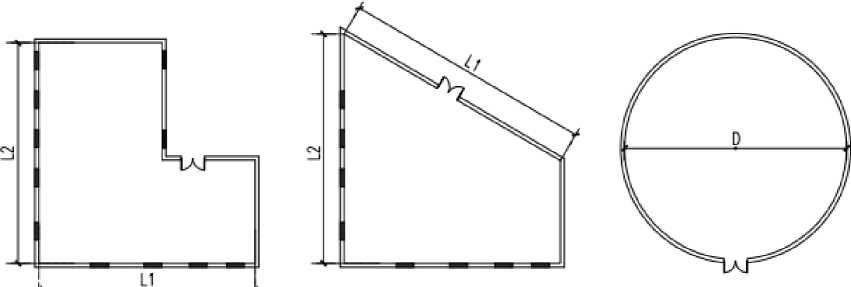

魏分区⅛H二mɑx{L1,L2i飽烟分区长4L=max{L1,L2}命烟分区长边L二直径D 图9-6" L"形房问         图9-7级形房间       图9-8圆形房间

17、计算补风量时，按最大防烟分区排烟量的一半计算，还是按防火分区内单 个防火系统排烟量的一半来计算。

答：当一个排烟系统担负多个防烟分区，排烟系统排烟阀控制满足《建筑防烟 排烟系统技术标准》GB51251-2017第5.2.4条“仅打开着火防烟分区的排烟阀或（常 闭）排烟口，其他防烟分区的排烟阀或（常闭）排烟口呈关闭状态”时， 补风系统

76

补风量可按不小于最大防烟分区计算排烟量的50%确定。

18、同一个防火分区的两个相邻防烟分区，一个为机械排烟，另一个为自然排 烟，仅用挡烟垂壁分隔是否可行？

答：可以。同一空间必须划分不同防烟分区时，不同防烟分区可以采用不同的 排烟方式，但两个防烟分区的挡烟设施必须分隔到位。

19、GB51251-2017《建筑防排烟系统技术标准》第5.2.2-1条规定：“排烟风机、 补风机的控制方式应符合下列规定：1.现场手动启动；”有的设计院为了执行这一 条“现场手动启动”，特意在一层出入口等明显部位设风机的手动启停按钮。这里 的“现场手动启动”，是指排烟风机的现场，即排烟机房？还是指风机所服务的现 场？

答：指排烟风机的现场，即排烟机房，具体措施由电气专业落实。

20、关于自行车库的火灾热释放率GB51251-2017第4.6.7条没有明确指明，是 否可以参照川渝地区建筑防烟排烟技术指南的规定，自行车库的热释放速率按 1.5MW（有喷淋），3.0MW（无喷淋）取值？

答：可以。

21、防排烟系统风管是否禁止使用共板法兰连接？

答：防排烟系统风管的连接应符合《建筑防烟排烟系统技术标准》GB51251-2017 第6.3.1条的相关规定。

22、自然排烟设计深度：暖通专业是否只须注明建筑已设置规定面积值、满足 自然排烟窗条件即可，审查时是否需要再校核？是否要求详细说明排烟窗的设置情 况，如要求：附自然排烟窗计算简图，窗中应标注出与建筑图一致的可开启窗扇开 启形式、开启方向等，并标记出相关标高线，窗底距本层地面高度、清晰高度线、 本层高度线、储烟仓底标高线，手动开启装置位置等？

答：暖通专业提条件，建筑专业落实。

77

23、长度小于60m大于20m，高度不超过3m的内走道，两端无外窗，不能满 足自然排烟要求，现将该走道两端各一个或两个房间的门取消，利用房间的外窗作 走道端头的外窗，外窗满足走道自然排烟窗的设置要求。这种做法是否可行？这样 的房间能否算做走道的一部分？

答：该房间作为走道不具备其他使用功能，且门洞高度不得低于走道吊顶标高， 满足《建筑防烟排烟系统技术标准》GB51251-2017第4.6.3条的规定。

24、关于补风系统的问题：补风系统是否要设置70℃防火阀？如果设置，该阀 是否要连锁关闭补风机？

①GB 51251-2017《建筑防烟排烟系统技术标准》5.2.2 条（强条）：“排烟风 机、补风机的控制方式应符合下列规定：5.排烟防火阀在280℃时应自行关闭，并应 连锁关闭排烟风机和补风机。”该条文明确是排烟防火阀连锁关闭补风机；

②如果设置70℃防火阀，70℃时关闭，而排烟风机要在280℃时才由排烟防火 阀连锁关闭，那70℃防火阀关闭后，排烟系统就没有补风，违反GB 51251-2017《建 筑防烟排烟系统技术标准》4.5.1条（强条）：“除地上建筑的走道或建筑面积小于 500m²的房间外，设置排烟系统的场所应设置补风系统。”

答：补风管出补风机房应设置70℃防火阀，排烟风机前应设排烟防火阀，该排 烟防火阀在280℃时应能自行关闭，并连锁关闭排烟风机和补风机。

25、根据苏建函消防【2021】171号第4.2-8条，内走道主体宽度≤2.5m，局部 宽度＞2.5m 时，是否均要控制防烟分区面积小于 150m²？当走道宽度均大于 2.5m 时，是否可以按照150m²控制防烟分区长度？

答：（1）宽度不大于2.5m的走道：走道防烟分区的长边长度，不应大于60m； （2）宽度大于2.5m且不大于4.0m的走道：防烟分区面积不大于150m²；

（3）包含局部加宽且无可燃物的电梯厅、过厅等区域的走道：走道和加宽部分 的总面积不大于180m2，且走道防烟分区的长边长度不大于60m；

（4）敞开式外廊、单侧或双侧与室外直接相通的通道，可不划分防烟分区。

26、排烟管道是否需要按照《建筑设计防火规范》GB50016-2014（2018版）第 9.3.11条执行？因各排烟支管均已经设置常闭排烟阀，且排烟管道已有耐火极限要

78

求。是否可以：当排烟支管已设置排烟阀时，排烟管道仅需满足GB51251-2017第 4.4.10条要求，穿越非防火分区的防火分隔处就可不设置排烟阀？

答：排烟风管穿防火分区、防火单元、楼板、竖向风道等防火隔断处均应设排 烟防火阀。

27、当住宅建筑地下室为充电汽车库或充电非机动车库时，可否按《住宅设计 标准》DB32/3920-2020第8.12.4条执行？

答：不可以。《住宅设计标准》DB32/3920-2020第8.12.4条文解释明确：地下 室为非电动汽车库、非电动自行车库或机电设备用房（含储藏室）。

28、防排烟规范 GB51251-2017 中，对排烟风管有耐火时间要求，如何判断排 烟风管是否满足耐火极限要求？如不满足，应采取什么具体措施？

答：排烟风管可采用以金属风管（镀锌铁皮）加防火材料包裹方法或直接采用 具有相应耐火时间的成品排烟风管制作，采用的防火材料、成品排烟管应有权威机 构相应的检测报告。

29、GB51251-2017第4.6.5.1条：中庭周围场所设有排烟系统时，中庭采用机 械排烟系统的，中庭排烟量应按周围场所防烟分区中最大排烟量的2倍数值计算， 且不应小于107000m³／h；中庭采用自然排烟系统时，应按上述排烟量和自然排烟 窗（口）的风速不大于 0．5m／s 计算有效开窗面积。按此计算有效开窗面积应为 59.45m²,条文解释为25m²的有效开窗面积，按哪个值来取？

答：以规范正文为准。

30、设置防火门的房间机械排烟，补风到公共走道，房间隔墙上设置防火风口 与走道相通，是否要求该房间内排烟口与补风口水平距离≮5m？（当房间面积较小 时，根本做不到。）

答：房间内排烟口与补风口水平距离应满足《建筑防烟排烟系统技术标准》 GB51251-2017第4.5.4条要求。地上大于500平米的房间，应直接补风到室内，小 于500平米房间可以利用走道间接补风。防火墙设防火风口难于满足防火墙耐火性 能要求。

79

31、净高大于3米的自然排烟的房间，其自然排烟窗在最小清晰高度以上；若 用挡烟垂壁划分防烟分区时，自然排烟窗面积按挡烟垂壁底部至顶部的距离计算？ 还是仍可按最小清晰高度以上计算？

答：根据《建筑防烟排烟系统技术标准》GB51251-2017第4.3.3-1条规定，当走 道、室内净高＞3m时，自然排烟窗（口）应在储烟仓以内。有挡烟垂壁划分防烟分 区时，储烟仓高度按设计清晰高度至防烟分区净高的计算；

32、大于50m²的住宅地下室活动室等房间，设计采用自然排烟时，是否需要同 时考虑自然补风面积？如需要考虑，自然补风通风面积、距离有何要求？

答：大于50m2的住宅地下活动室等房间，采用自然排烟时，可以不另外考虑自 然补风面积。

三、绿建类

1、《建筑节能与可再生能用利用通用规范 GB55015-2021》已开始执行，施工 图审查是否需要碳排放分析报告？

答：施工图审查阶段不需要提供碳排放计算报告。

2、GB55015-2021《建筑节能与可再生能源利用通用规范》相关问题：第 5.4.2 条，空气源热泵机组在实际设计当中不同的机组、不同的建筑均存在不同的搭配变 数，因此平衡点温度是否应该在设计文件中明确，应该怎样确定？辅助热源主要包 括哪些形式和内容？

答：江苏地区采用空气源热泵机组作为空调冷热源时，无需提供平衡点温度计 算。

3、地下机动车库排烟与排风风机合用，采用双速风机时，很难满足《公共建筑 节能设计标准》GB50189-2015中4.5.11条要求；是否应分设风机，排烟用工频，排 风用变频。

答：通过排烟量、排风量与两种工况下的系统阻力、风机特性曲线、平时通风 的节能要求等因素技术比较，确定是否合用风机。有条件时，可独立设置排烟风机 与排风风机，并采用变频排风机。

80

四、其他类

1、毛坯交付的住宅建筑（别墅、叠墅、高层住宅），新风系统需要设计到位吗？ 考虑到业主后期装修的不确定性，设置的新风设备往往会造成资源浪费。

答：新风系统应设计到位。

3、住宅设计标准DB32/3920-2020第8.12.4条与8.7.16条有重复处应如何执行？

答：《住宅设计标准》DB32/3920-2020第8.7.16条是从建筑角度对地下室楼梯 间自然通风设计要求；当地下室的楼梯间和前室满足DB32/3920-2020第8.12.4条时 可不考虑其他防烟措施。

4、事故通风的手动控制装置应在室内外便于操作的地点分别设置，这里的室外 是指设置事故通风系统的房间外还是指本建筑室外？

答：这里指事故通风系统的房间外（就近处）。

5、公共建筑内采用氟系统的空调系统，是否需要设置新风系统？比如采用一拖 二、一拖三的方式，是否需要设置有组织的新风系统？

答：公共建筑内采用氟系统的空调系统应设有组织通风换气，包括有组织送风 或机械排风等。空调场所宜设有温湿度处理、空气过滤功能的有组织新风系统。

6、如无法提供周围半径200m距离建筑物高度，如何判定锅炉房烟囱高度是否 满足GB13271-2014第4.5条要求？

答：以当地环保部门意见为准。

7、公寓是否强制要求设置新风系统？

答：公寓属于公共建筑（规范《住宅设计标准》DB32、3920-2020 及《居住建 筑热环境和节能设计标准》DB32/4066-2021不适用），采用分散式房间空调器和户 式多联机应设有组织通风换气，包括有组织送风或机械排风，宜设有温湿度处理、 空气过滤功能的有组织新风系统。

8、《江苏省住宅设计标准》DB32/3920-2020第6.3.6条、第10.5.21条均规定了

81

住宅新风取风口与燃气热水炉排气口距离要求，其中取风口是否包括窗式新风和墙 式新风系统？燃气热水炉是否包括仅生活热水用的燃气热水器？户内的新风管是否 需要做保温？

是否能这样理解：取风口指户式新风或集中新风的进风口，不包括窗式新风和 墙式新风；仅生活热水用的燃气热水器排气口与新风取风口距离不宜小于5m；设于 阳台等部位的新风管应作保温，室内的新风管采用非金属管材时可不保温。

答：第6.3.6条、第10.5.21条明确的新风取风口是指户式集中新风系统采风口； 燃气热水炉包括仅生活热水用或采暖与热水合同的燃气热水器（锅炉）； 设于阳台与室外连接部位的新风管应作保温，户内新风管保温应满足防结露要 求。

13、关于人防的问题：

（1）脚踏风机只能左向90°为图集RFJ05-2009规定，现今厂家已能制作右向 90°，设计中是否可以采用右向90°脚踏风机？

（2）测压管穿墙处是否需要设置防护阀门？

（3）战时空气质量检测装置（检测显示一体机）安装在配电间合适？还是安装 在地库大空间合适？各审图专家对此观点不一。

答：（1）参照设备样本，可以采用右向90°脚踏风机；

（2）测压管穿墙处未规定设置防护阀门，但穿墙管应设密闭翼环； （3）检测显示一体机可安装在人员掩蔽区。

82

2022年电气专业施工图审查技术问答

1. 供配电系统

1.1. 若整个厂区或园区单体建筑的消防用电设备均为三级负荷，那么厂区或园区 内的重要消防设施，例如：消防水泵、排烟风机等是否可以单回路电源供电，还是 需要双回路电源在末端双切？

答：题目中的厂区或园区属于三级负荷用户，三级负荷用户可以采用一路市政 电源供电，属于三级负荷的用电设备可以采用专用单回路供电。

属于三级负荷的消防用电设备配电系统设计，根据引入的市政电源及用户变电 所变压器设置的情况，有以下三种方案：

1、 引入一路市政低压电源、或一路市政高压电源且用户变电所仅设置一台变压 器时，消防用电设备应从用户变电所、用户总低压配电室或单体建筑总配电室的低 压总配电柜采用专用回路、单回路供电。此时，无需双回路供电且在配电线路的最 末一级配电箱处设置自动切换装置。

2、 引入一路市政高压电源、且有条件设置两台及以上终端变压器时，消防用电 设备电源应取自两台变压器低压侧，从用户变电所、或单体建筑总配电室的低压总 配电柜采用专用回路、双回路供电，在配电线路的最末一级配电箱处设置自动切换 装置。

3、 当有多路市政电源引入时，消防用电设备电源应取自两路市政电源，从用户 变电所、或单体建筑总配电室的低压总配电柜采用专用回路、双回路供电，在配电 线路的最末一级配电箱处设置自动切换装置。

【审查要求】

1、对于属于三级负荷的消防用电设备，采用专用单回路供电满足规范要求。是 否需引入多路市政电源、或设置多台终端变压器来保证建筑的消防用电，应由建设 单位和设计人员根据工程实际情况确定，做到有条件的建筑要尽量通过设置两台终 端变压器来保证建筑的消防用电。对于是否设置两台终端变压器，审查时不应作要 求。

2、当属于三级负荷的消防用电设备仅能取得一个电源回路供电时，采用专用单回 路供电、在配电线路的最末一级配电箱处无需设置自动切换装置，满足《建筑设计

83

防火规范》（2018年版）GB50016-2014的要求。

本解答相关标准条文见《建筑设计防火规范》（2018年版）GB50016-2014第 10.1.3条、10.1.8条、10.1.4条条文解释。

1.2. 小规模丁类厂区，最大室外消防用水量不大于25L/s，依据《建筑设计防火 规范》（2018年版）GB50016-2014，消防负荷为三级负荷。请问:a.消防泵的电源是 否可以一路进线；b.高位稳压水箱稳压泵的电源是否可以引自本单体建筑总配电 柜？

答：见本技术问答第1.1题解答。

当本厂区仅能取得一路市政低压电源、或一路市政高压电源且用户变电所仅设 置一台变压器时，属于三级负荷的消火栓泵、喷淋泵、消防稳压泵可以采用专用回 路、单回路供电，在配电线路的最末一级配电箱处无需设置自动切换装置。但是当 本厂区有多路市政电源引入、或设有多台变压器时，应从不同市政电源或不同变压 器取得电源，采用专用回路、双回路供电，在配电线路的最末一级配电箱处设置自 动切换装置。

高位稳压水箱稳压泵电源可以引自所在单体建筑总配电室的低压总配电柜，但 是应从低压总配电柜采用专用回路供电。

1.3. 《建筑设计防火规范》（2018年版）GB50016-2014第10.1.8条规定：消防 控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电，应 在其配电线路的最末一级配电箱处设置自动切换装置。有一个改造项目，老建筑无 法满足双电源进线，设计采用EPS电源，EPS电源自带互投功能，能满足规范要求 吗？

答：EPS内的转换开关属于《建筑设计防火规范》（2018年版）GB50016-2014 第10.1.8条所述的自动切换装置。

“EPS宜用作应急照明系统的应急电源，适用于电感性及混合性的照明负荷， 不宜作为消防水泵、消防电梯、消防风机等电动机类负载的应急电源”。【摘自《工 业与民用供配电设计手册》（第四版）第2.6.5节】

选用EPS时，其转换时间、供电时间、容量应满足下列要求：

1、EPS内转换开关的转换时间满足消防用电设备允许中断供电时间；

84

2、其应急供电时间应大于其所供电的各类消防设备在火灾发生期间的最少连续 供电时间，且其初装容量应保证应急时间不小于90min；

3、根据所带负载情况，应按《工业与民用供配电设计手册》（第四版）第2.6.5.4 节和《民用建筑电气设计标准》第6.2节要求确定EPS容量。

1.4. 《民用建筑电气设计标准》GB51348-2019第13.7.11条：除消防水泵、消防 电梯、消防控制室的消防设备外，各防火分区的消防用电设备，应由消防电源中的 双电源或双回线路电源供电，并应满足下列要求：

1 末端配电箱应安装于防火分区的配电小间或电气竖井内；

2 由末端配电箱配岀引至相应设备或其控制箱，宜采用放射式供电。对于作用 相同、性质相同且容量较小的消防设备，可视为一组设备并采用一个分支回路供电。 每个分支回路所供设备不应超过5台，总计容量不宜超过10kW。

第13.7.12条：公共建筑物顶层，除消防电梯外的其他消防设备，可采用一组消 防双电源供电。由末端配电箱引至设备控制箱，应采用放射式供电。

问题：末端配电箱配岀引至相应设备或其控制箱，采用放射式供电，当防排烟 机房内有多台防排烟风机时，哪种做法满足标准要求？

做法一、采用如图1方式放射式供电至每台风机设备控制；

做法二、采用如图2一根电缆放射式配电至风机控制箱控制各风机？

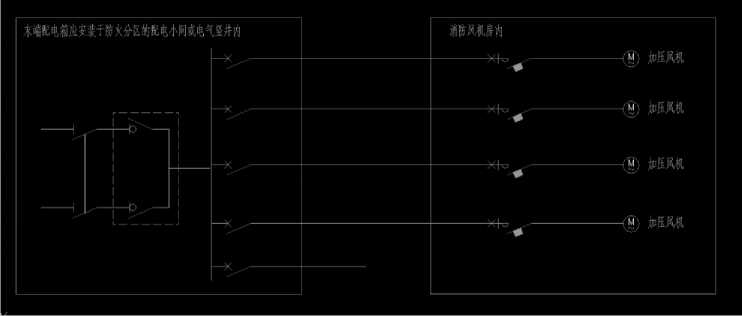

图1

85

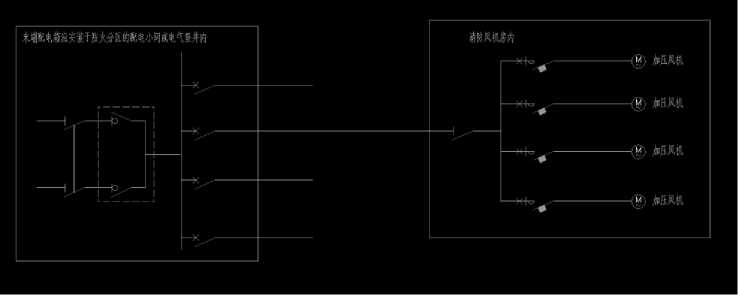

图2

答：应采用图1所示的放射式供电。《民用建筑电气设计标准》GB51348-2019 第13.7.11条和13.7.12条所指的放射式供电，是指由末端配电箱放射配电至单台消 防用电设备或其控制箱。

除公共建筑物顶层的消防用电设备外，对于设在同一防火分区内作用相同、性 质相同且容量较小的消防设备，可视为一组设备并采用一个分支回路供电；每个分 支回路所供设备不应超过5台，总计容量不宜超过10kW。也就是说，当符合《民用 建筑电气设计标准》GB51348-2019第13.7.11条2款规定的情况时，才可以采用图2 所示的供电方案。

1.5. 关于仓库配电箱及开关的设置，按照《建筑设计防火规范》（2018年版） GB50016-2014第10.2.5条要求配电箱及开关应设置在仓库外；《仓储场所消防安全 管理通则》（XF1131-2014，原 GA1131-2014）第8.5条要求应在库房外单独安装电 气开关箱，保管人员离库时，应切断场所的非必要电源。问：如果一个五层丙类仓 库，每层除疏散楼梯外均是库房，如果在平面上划定一定的仓储区，然后在疏散楼 梯口附近设置配电箱及开关，是否满足以上两点要求。

答：配电箱及开关应设置在仓库外，是根据仓库防火安全管理的需要而作的规 定。对于问题中所述的仓库，有条件时配电箱要尽量设置在仓库外；无法将配电箱 设置在仓库外时，应在仓库内非仓储区设置单独的配电间，将配电箱设置在此配电 间内。

1.6. 关于仓库配电箱的设置，是否所有性质的仓库配电箱都要按照《建筑设计防 火规范》（2018年版）GB50016-2014第10.2.5条执行？

86

答：《建筑设计防火规范》（2018年版）GB50016-2014第10.2.5条适用于除火 药、炸药、花炮仓库外的所有仓库。见《2021年江苏省建设工程施工图审查技术问

答（电气专业）》第1.6题解答。

1.7. 消防水泵房附属设备，能否从消防水泵的双电源箱引出？

答：消防水泵房附属设备主要是消防水泵房排水泵和通风装置。

消防水泵房排水泵的电源可以取自消防水泵的双电源切换箱。

消防水泵房通风装置属于非消防用电设备，其电源不应取自消防水泵的双电源 切换箱。当消防水泵房附近无合适的非消防电源时，消防水泵房通风装置的电源可 以取自消防水泵的双电源切换箱，但是应在火灾报警后切断该通风装置的电源。

1.8. 请问汽车4S店的烤漆房及附近区域是否属于爆炸危险环境？

答：根据《汽车库、修车库、停车场设计防火规范》GB50067-2014第9.0.6条 要求，修车库内的喷漆间、电瓶间、乙炔间等室内电气设备的防爆要求，均应符合 现行国家标准《爆炸危险环境电力装置设计规范》GB50058的有关规定；烤漆房及 附近区域不属于爆炸危险环境。

1.9. 《民用建筑电气设计标准》GB51348-2019附录A用电负荷分级有的与其他 规范不一致，以哪个为准？

答：见本技术问答第8.1题解答。

1.10. 低压电缆进入建筑物是否必须在电缆进户处设置隔离开关？在其他楼层设 置可以吗？

答：《供配电系统设计规范》GB50052-2009第7.0.10条规定：由建筑物外引入 的配电线路，应在室内分界点便于操作维护的地方装设隔离电器。考虑维护管理方 便以及重复接地要求，建议在该建筑物的低压总配电室设置该隔离电器，不建议在 楼层设置该隔离电器。

1.11. 《剩余电流动作保护装置安装和运行》GB/T13955-2017第4.4.1条“应安装 RCD的设备和场所……h） 安装在水中的供电线路和设备；……”，消防电梯排水泵

87

是否需要设30mA漏电保护？

答：依据该条文，应在消防电梯排水泵配电回路上设置30mA末端保护RCD。 建议同时设置剩余电流动作于报警，便于管理人员及时发现故障、进行维修。

1.12. 二级负荷采用一路10kV专用线路供电，供电线路埋地敷设是否可以？

答：题目中的情况一般采用架空线路供电。《供配电系统设计规范》GB50052-2009 第3.0.7条要求，在负荷较小、或地区供电条件困难时，二级负荷可由一回6kV及以 上专用的架空线路供电，主要考虑电缆发生故障后，有时检查故障点和修复需时较 长，而一般架空线路修复方便。

当供电线路不能采用架空线路时，线路自上一级变电所用电缆引出时必须采用 两根电缆组成的电缆线路，每根电缆应能承受二级负荷的100％，且互为热备用。

1.13. 设有食堂的教育建筑，位于乡镇，采用低压进线，电力部门不同意就近再 接一路市政电源，两路进线也不可能有，但厨房主要设备为二级负荷，设柴油发电 机，学校不同意，理由是：停电时可以配餐，柴发就是个摆设，经费紧张不能浪费。 这种情况二级负荷如何供电？

答：《教育建筑电气设计规范》JGJ310-2013第4.2.2条的条文解释明确：高校 厨房主要设备用电宜为二级负荷，城市和农村的中、小学厨房主要设备用电不作要 求。

仅针对题目中所述情况，该乡镇学校取得或设置第二路电源确有困难，且停电 时学校可以组织配餐，则该校厨房主要用电设备可不按二级负荷要求供电。

如无特殊原因，建议城市和农村的中、小学厨房主要用电设备按二级负荷要求 供电。

1.14. 如何理解《民用建筑电气设计标准》GB51348-2019第7.4.5条2-2）款：中 性导体截面积小于相导体截面积时，要求中性导体上装设过电流保护；且要求中性 导体上设置的过电流保护，只切断相导体而不切断中性导体（这个市面上产品是否能 满足要求）？

答：GB51348-2019第7.4.5条第2款的两个条件，分别针对中性导体的过负荷

保护和短路保护。

88

第一个条件，【在正常工作时，负荷分配较均衡且谐波电流（包括三次谐波和 三次谐波的奇数倍）不超过相电流的15%】表示相导体的过负荷保护可以满足对中 性导体的过负荷保护。

第二个条件，【对TT或TN系统，在中性导体截面积小于相导体截面积的地方， 中性导体上应装设过电流保护，该保护应使相导体断电但不必断开中性导体】表示 对中性导体实现了短路保护。依据该规范对应的条文解释：中性导体的短路保护可 以利用相导体中的过电流保护电器来实现，在这种情况下，中性导体不需要过电流 保护或分断中性导体的电器；说明中性导体在满足热稳定要求的条件下，可以不在 中性导体上设置保护电器。

综上所述，只要满足GB51348-2019第7.4.5条第2款的第一个条件就可以采用 “3+2”芯的电力线路，不需要在中性导体上设置保护电器。

1.15. 《电动汽车分散充电设施工程技术标准》GB/T51313-2018第4.0.2条规定： 充电设备与充电车位、建（构）筑物之间的距离应满足安全、操作及检修的要求； 充电设备外廓距充电车位边缘的净距不宜小于0.4m。该条款对充电车位处的柱网影 响较大，能否采用埋地式或吸顶式充电设备，按常规车位尺寸设置充电车位？

答：如果有符合产品标准的埋地式或吸顶式充电设备，就可以采用。目前 GB/T51313-2018是根据落地和壁挂式充电设备所作的要求。

1.16. 《电缆及光缆燃烧性能分级》GB 31247-2014、《阻燃和耐火电线电缆或光 缆通则》GB/T 19666-2019这两本规范都规定了各类电缆的燃烧性能，设计难以明确 到底是以哪本规范为准进行电缆选型？

答：设计时，电力线缆或通信线缆燃烧性能等级的选择，应按相关设计标准的 规定进行选型，如《民用建筑电气设计标准》GB51348-2019第13.9节、《商店建筑 设计规范》JGJ48-2014第7.3.14条、《交通建筑电气设计规范》JGJ243-2011第6.4.7 条等。

《电缆及光缆燃烧性能分级》GB31247-2014、《阻燃和耐火电线电缆或光缆通则》 GB/T19666-2019这两本标准都是现行标准，主要规定了电线电缆或光缆的阻燃性能 分级、试验方法、分级判据，属于电线电缆或光缆的产品标准。

对比两本标准，其阻燃性能分级、试验方法、分级判据不完全相同。GB31247-2014

89

燃烧性能附加分级包括燃烧滴落物/微粒等级、烟气毒性等级、腐蚀性等级；而 GB/T19666-2019则是从无卤、低烟、低毒这三方面作了燃烧性能技术要求；此外， 这两本标准对阻燃电缆的型号标注完全不同。因此这两本标准完全是自成体系，不 存在相互关联。

在电缆选型时应注意，不能将两本标准混合使用，即当选用符合GB31247-2014 规定的线缆时，很难依据GB/T19666-2019规定的阻燃分级、无卤、低烟、低毒等燃 烧性能要求去找到对应的产品，除非电线电缆厂家推出同时符合 GB31247-2014、 GB/T19666-2019规定的产品。

1.17. 关于矿物绝缘电缆的选用，有如下相关条文：

《建筑设计防火规范》GB 50016-2014（2018年版）第10.1.10条：

101.10消防配电线路应■足火灾时连续供电的需要］其敷

设应符合下列规定：

《消防给水及消火栓系统技术规范》GB 50974-2014第3.6.2条：

表3. 6. 2不同场所的火灾延续时间

建 筑			场所与火灾危险性	火灾延续 时 ISKh）
建 筑 物	工业 建筑	仓库	甲、乙、丙类仓库______	'    3.0 ^
			丁、戊类仓库	2.0
		厂房	甲、乙、丙类厂房	3.0
			丁、戊类厂房	2.0
	民用 建筑	公共建筑	高层建筑中的商业楼、展览 楼、综合楼，建筑高度大于 50m的財贸金融楼、图书馆、 书库、重要的档案楼、科研楼 和裔级宾馆等	3,0
			其他公共建筑______	I 2.0 I
	人防工程		建筑面积小于30004	LO
			建筑面积大于或等于300W	回
	I地下建筑I地铁车站 I                                                                             ,                                        I                                                            ..........

《民用建筑电气设计标准》GB 51348-2019第13.7.16条：

90

13.7.16各类消防用电设备在火灾发生期间，最少持续供电时 间应符合表13.7.16的规定。

表13.7.16消防用电设备在火灾发生期间的最少持续供电时间

_______消防用电设备名称		持续供电时间(min)
	火灾自动报警装置	~>180(120)
	消火检、消防泵及水幕泵______	≥18O(12O)
________自动喷水系统________		?60
______水喷雾和泡沫灭火系统______		>30

205

续表 13. 7.16

_______消防用电设备名称_______	持续供电时间(min)
CO2灭火和干粉灭火系统	≥30
防、排烟设备_________	注90、 60、 30
________火灾应急广播________	》90、60、30
_________消防电梯_________	≥180(120)

注：1防、排烟设备火灾时应大于等于疏散照明时间，不同场所的应急照明时间

见本标准表13.6.6。__________________

I 2表中12OnIin为建筑火灾延续时间2h的参数。I

问题：对于住宅建筑，有审图专家要求消控室、消防泵房、消防电梯配电电缆 采用矿物绝缘电缆，要求是否偏高？NH-YJV或WDZN-YJY电缆能否满足火灾连 续供电的需要？

答：消防用电设备配电线路选型应满足该建筑火灾延续时间内连续供电的需要， 应注意以下四点：

1、应满足消防用电设备在火灾发生期间最少持续供电时间的要求；

2、在火灾延续时间内，消防配电线路压降不应低于允许的下限值，保证消防用 电设备端电压不低于允许的下限值；

3、考虑耐火电缆在火灾时的机械强度；明敷的耐火电缆需要同时防水、防冲击 及防重物坠落损伤时，应采用无机矿物绝缘电缆(刚性或柔性)；

4、采用耐火电缆槽盒、或在钢制电缆桥架表面涂刷防火涂料，并不一定能提升 电缆耐火性能。

火灾延续时间是水灭火设施达到设计流量的供水时间，是根据火灾统计资料、 国民经济水平以及消防力量等情况综合权衡确定的，其参数见《消防给水及消火栓 系统技术规范》GB 50974-2014表3.6.2。消防用电设备在火灾发生期间最少持续供 电时间也是依据此表确定。

91

住宅、地下建筑火灾延续时间为 2.0h，则该住宅工程火灾自动报警装置、消火 栓泵、消防电梯在火灾发生期间最少持续供电时间为 2.0h，在火灾发生期间上述三 种消防用电设备的供电干线应满足上述时间要求。当上述三种消防用电设备的供电 干线采用有机型耐火电缆时，应采用耐火特性为NJ（耐火+冲击）或NS（耐火+喷 水）电缆；根据《阻燃和耐火电线电缆或光缆通则》GB/T19666-2019，NJ、NS试验 方法按IEC60331-1、2：试验时间120min、供火温度大于830℃、0.6/1kV及以下电 缆取额定电压作为试验电压。

另外，《住宅建筑电气设计规范》JGJ242-2011第6.4.4条对住宅建筑内消防设施 供电干线选择作如下要求：

建筑高度为100m或35层及以上的住宅建筑，用于消防设施的供电干线应采用 矿物绝缘电缆；建筑高度为50m～100m且19层～34层的一类高层住宅建筑，用于 消防设施的供电干线应采用阻燃耐火线缆，宜采用矿物绝缘电缆；10层～18层的二 类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火类线缆。

综上所述，除建筑高度为100m或35层及以上的住宅建筑外，住宅建筑消防用 电设备的供电干线可以采用有机型耐火电缆，电缆应满足该建筑火灾延续时间内连 续供电的要求。

1.18. 汽车库双速排烟风机的CO探测设备电源能否由双速排烟风机配电箱供 电？

答：可以。

1.19. 审图认为交流充电桩配电箱至各充电桩的配电回路采用40A断路器，不符 合《民用建筑电气设计标准》GB51348-2019第9.7.2条的规定。是否正确？

答：审图人员误解该条文，所提意见不正确。

《民用建筑电气设计标准》GB51348-2019第9.7节是对交流充电桩的要求。第 9.7.2条是要求交流充电桩额定电流不大于32A，并不是要求交流充电桩上级配电断 路器额定电流不大于32A。

2. 照明

2.1. 二级负荷的应急照明系统，采用非集中控制（室外消防用水量大于30L/s厂
