危险化学品企业隐患排查图册
2023年11月
前言
东营市危险化学品企业点多面广，生产工艺流程复杂、技术含量高、连续性强，生产过程中涉及 的有毒有害、易燃易爆等物料种类较多。如果不能充分做好设备设施、工艺生产等方面的安全隐患排 查治理工作，极可能导致生产安全事故发生，造成重大的人员伤亡、巨大的经济损失以及恶劣的社会 影响。为进一步指导危化品企业落实安全生产主体责任，规范危险化学品企业安全生产隐患排查治理, 深入推动全市危险化学品企业安全风险防控建设，有效防范遏制生产安全事故发生，依据相关法律法 规、国家标准及行业规范，编制《危险化学品企业隐患排查指导图册》（以下简称《图册》）。
危化品企业安全生产隐患排查治理工作技术含量高，要求排查人员有较为全面的专业技能。鉴于 此，本图册分九个方面，详细阐述了自动化仪表类隐患排查、电气类隐患排查、防护设施类隐患排查、 消防设施类隐患排查、动静设备和特种设备类隐患排查、防溢流和安全设施类隐患排查、工艺管道安 全类隐患排查、作业安全类隐患排查、安全标识类隐患排查及依法管理隐患排查的方法，旨在指导企 业生产操作人员、设备管理人员、工艺生产管理人员及安全管理人员有效提升隐患排查治理水平，为 危化品企业扎实开展安全隐患排查治理提供参考、依据。
目录
第一部分：自动化仪表类................................................................................................1
第二部分：电气设施类................................................................................................26
第三部分：防护设施类................................................................................................37
第四部分：消防设施类................................................................................................44
第五部分：动静设备和特种设备类.................................................................................61
第六部分：防溢流及安全设施类....................................................................................86
第七部分：工艺管道安全类..........................................................................................107
第八部分：作业安全类................................................................................................118
第九部分：安全标识类................................................................................................127
自动化仪表类
|
序号 |
隐患内容 |
危害 |
排查依据 |
|

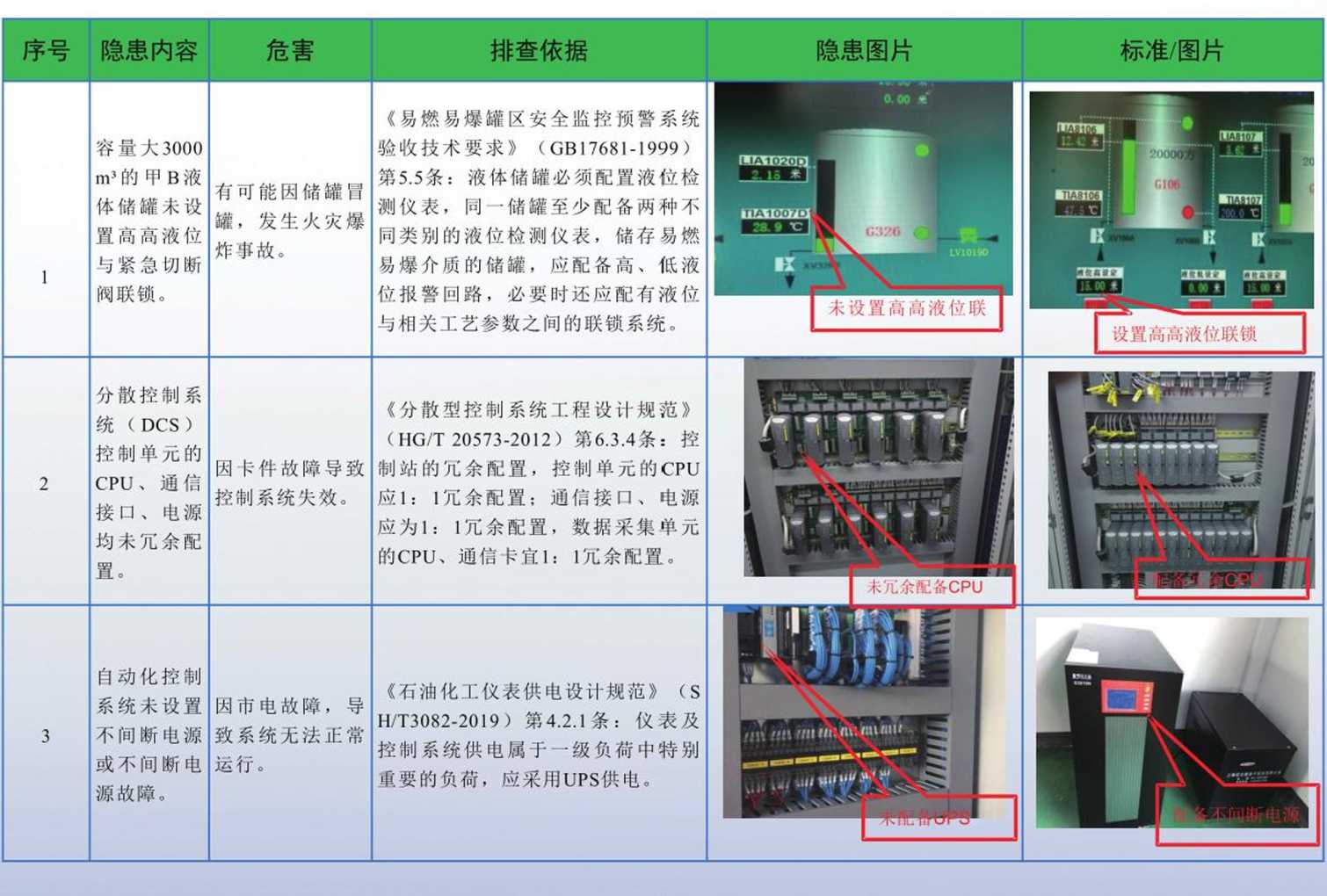

1 |
容量大3000 m3的甲B液 体储罐未设 置高高液位 与紧急切断 阀联锁。 |
有可能因储罐冒 罐，发生火灾爆 炸事故。 |
《易燃易爆罐区安全监控预警系统 验收技术要求》(GB 17681-1999) 第5.5条：液体储罐必须配置液位检 测仪表，同•储罐至少配备两种不 同类别的液位检测仪表，储存易燃 易爆介质的储罐，应配备高、低液 位报警回路，必要时还应配有液位 与相关工艺参数之间的联锁系统。 |
|
2 |
分散控制系 统(DCS) 控制单元的 CPU、通信 接口、电源 均未冗余配 置。 |
因卡件故障导致 控制系统失效。 |
《分散型控制系统工程设计规范》 (HG/T 205 73-2012)第6.3.4条：控 制站的冗余配置，控制单元的CPU 应1： 1冗余配置；通信接口、电源 应为1： 1冗余配置，数据采集单元 的CPU、通信卡宜1： 1冗余配置。 |
|
3 |
自动化控制 系统未设置 不间断电源 或不间断电 源故障。 |
因市电故障，导 致系统无法正常 运行。 |
《石油化工仪表供电设计规范》(S H/T3082-2019)第4.2。条:仪表及 控制系统供电属于一级负荷中特别 电要的负荷，应采用UPS供电。 |
隐患图片
标准/图片
F】［，》・
Ilia 1
Ioo
G326
未设置高高液位联
设置高高液位联锁
—2 —
未冗余復备CPU
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | |||||
|
4 |
分散控制系 统(DCS) 应具有故障 诊断功能。 |
系统故障无法及 时触发报警导致 工况异常操作。 |
《石油化工分散控制系统设计规范 》(SH/T3092-2013)第 5.3.4.1 条: DCS应具有硬件、软件故障诊断功 能，应自动记录故障并发出报警。 | |||||||
|
_J |
■ ⅝H⅛P⅞⅛l⅝tf⅞i^tf1 ʃrn TM ⅝ -— | |||||||||
|
• --O I |
辐前F猫麻备Illl | |||||||||
|
5 |
分散控制系 统(DCS) 、安全仪表 系统(SlS )、可燃有 毒气体检测 报警系统( GDS)时钟 不一致不具 备时钟同步 功能。 |
无法有效地追溯 分析报警信息及 操作记录。 |
《石油化工分散控制系统设计规范 》(SH/T3092-2013)第5.3.7.1 条： DCS应具备使网络中各个节点的时 钟同步的功能。 |
I | ||||||
|
I CQ ‘■« |
書亠.c∏ _ . | |||||||||
|
j^∣ e : :三≡ e |
I I I I |
I F⅞ i -■— |
■■1^ |
i ≡1Q∏ I 1刊1 | ||||||
|
无时钟同步功能 |
时钟同步， | |||||||||
—3 —
|
序号 |
隐患内容I危害I 排查依据 |
隐患图片
标准/图片

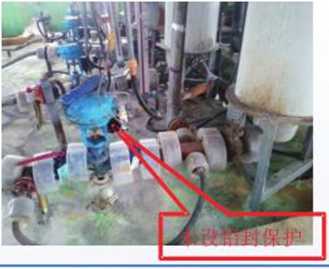

6
《石油化工自动化仪表选型设计规
|
气动执行机 |
现场人员误操作 导致远程控制失 效。 |
范》(SH/T 3005-2016 )第 10.3.6.8 |
|
构的气路手 |

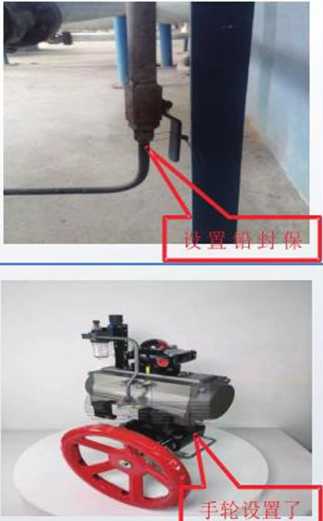

条，在气动执行机构的气路上应能 | |
|
动阀未设铅 |
加装手动阀，现场操作手动阀能将 | |
|
封保护。 |
阀门关闭，该手动阀应设铅封保护 |
|

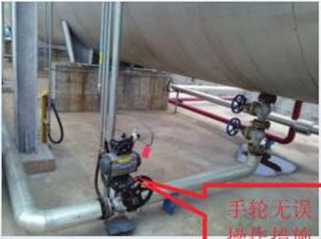

紧急切断阀 门手轮无明 |
《石油化工自动化仪表选型设计规 | |
|
显标识手动 |
现场人员误操作 |
范》(SH/T 3005-2016)第 10.3.6.12 |
|
与自动位置 |
导致远程控制失 |
条，手轮的手动和自动位置应有明 |
|
且未采取防 止误操作的 |
效。 |
确标识，自动位置应带有锁定机构 |
措施。
I误操作措施
《分散型控制系统工程设计规范》
|

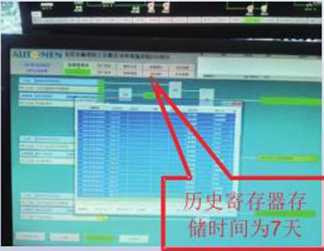

基本过程控 |
(HG/T205 73-2012)第 7.1.4条，操 | |
|
制系统（D |
作员站的趋势显示功能应包括实时 | |
|
CS）历史寄 |
无法追溯历史记 |
趋势显示和历史趋势显示。实时趋 |
|
存器存储时 |
录。 |
势曲线采样时间宜为1s,历史趋势 |
|
长不满足1 |
曲线采样时间可设定为Imin到1个月 | |
|
个月耍求。 |
© |
—4 —
F 工≡.= r≡r= ..^≡ - ≡ W ETF?-二TE≡; Fτf≈; 4 -^τ --≡ ⅛ Fτs豈≡
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
9 |
自动化控制 系统(一级 负荷)未设 置双重电源 供电。 |
当电源发生故障 时系统瘫痪崩溃 ，控制系统失效 O |
《供配电系统设计规范》(GB 50052-2009 )第 3.0.2、3.0.3 条，一 级负荷应由双重电源供电，当一电 源发生故障时，另一电源不应同时 受到损坏。•级负荷中特别重要的 负荷供电，除应由双重电源供电外 ,尚应增设应急电源，并严禁将其 他负荷接入应急供电系统。 |
|
10 |
易燃液体储 罐仅配备一 种液位计。 |
为了避免共因失 效导致液位测量 失真致使无法准 确观察储罐液位 O |
《易燃易爆罐区安全监控预警系统 验收技术要求》(GB 17681-1999) 第5.5条，配备两种不同原理的液位 检测仪表，且应分开设置。 |
|
11 |
储罐远传测 量仪表未在 自动控制系 统中设置高 、低液位报 警。 |
物料满溢导致火 灾或爆炸，液位 过低抽空储罐或 因机封损坏导致 火灾。 |
《石油化工储运系统罐区设计规范 》(SH/T 3007-2014)第 5.4.2 条, 应在自动控制系统中设高、低液位 报警并应符合下列规定：a)储罐高 液位报警的设定高度，不应高于储 罐的设计储存高液位；b)储罐低液 位报警设定高度，不应低于储罐设 计储存低液位。 |
—5 —
|
序号 |
隐患内容 |
危害 |
|
12 |

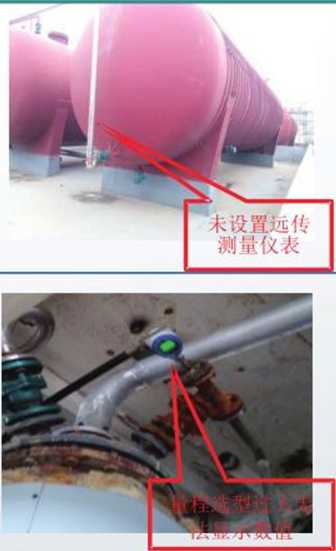

IOOm3储罐 未设置液位 测量远传仪 表。 |
无法如实监测实 时压力，导致工 艺指标超范围运 行。 |
|
13 |
远传压力测 量仪表显示 量程过大， 现场显示 0.000mPa , 现场压力约 为 0.002mPa O |
无法如实监测实 时压力，导致工 艺指标超范围运 行。 |
|
14 |
DCS控制系 统操作员站 包含：可燃 有毒气体探 测器、公用 工程、冷冻 机组、罐区 等界面。 |
其它工艺报警导 致本岗位员工注 意力不集中或精 力分散。 |
排查依据
隐患图片
标准/图片
《石油化工储运系统罐区设计规范 》(SH/T 3007-2014)第 5.4.1 条, 容量大于IOom3的储罐应设液位连续 测量远传仪表。
《自动化仪表选型设计规范》(HG /T 20507-2014)第5.2.8条,压力测 量仪表测量范围的选用应符合下列 要求：在测量稳定的压力时，正常 操作压力值应在仪表量程的1/3〜2/3 范围内。
《石油化工分散控制系统设计规范 》(SH/T 3092-2013 )第 7.1.4 条， 配置原则：控制站应按工艺装置、 公用工程单元、储运单元或控制区 域配置，不应将不同工艺装置、公 用工程单元及储运单元(即使是同
•操作分区)的控制回路和检测回 路放在同一控制站中。
—6 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | |||
|
15 |
安全仪表系 统逻辑控制 器的中央处 理单元、输 入输出单元 、通信单元 及电源单元 未采用冗余 技术。 |
单元卡件故障导 致系统失效数据 失真。 |
《石油化工安全仪表系统设计规范 》（GB/T 50770-2013 ）第 5.0.1 4 条 ，逻辑控制器的中央处理单元、输 入输出单元、通信单元及电源单元 等，应采用冗余技术。 | |||||
|
匕 |
⅛≡≡⅛ | |||||||
|
■■■■■■ | ||||||||
|
通信单元未冗余 |
I通信单元冗余配备I | |||||||
|
16 |
涉及毒性气 体、液化气 体、剧毒液 体的一级、 二级重大危 险源的危险 化学品罐区 配备的安全 仪表系统（ SIS ）未独 立与基本过 程控制系统 （DCS）（ 测量仪表、 执行元件共 用） |
避免高危储罐控 制系统造成共因 失效。 |
《危险化学品重大危险源监督管理 暂行规定（2015年修正）》（国家 安全生产监督管理总局令第40号） 第十三条（三）条，对重大危险源 中的毒性气体、剧毒液体和易燃气 体等重点设施，设置紧急切断装置 :毒性气体的设施，设置泄漏物紧 急处置装置。涉及毒性气体、液化 气体、剧毒液体的-级或者二级重 大危险源，配备独立的安全仪表系 统（SIS） o | |||||
|
. B 口. |
•二:二~二一：」 | |||||||
|
-■ - |
R电二 A •三 ^-___ T •••* " Oe |
■w Γ∖ | ||||||
|
测量仪表在DCS、 SIS系统同时控制 |
测量仪表仅在SlS 系统显示控制 | |||||||
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
17 |
SIS系统辅 助操作台仅 设置红色信 号报警器， 未设置预警 报警、正常 灯光及试验 按钮。 |
操作员无法有效 识别报警信息造 成误操作。 |
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 1023 条 ,信号报警器应采用下列颜色的灯 光：黄色灯光表示预报警；绿色灯 光表示运转设备或过程变量正常。 |
|
18 |
安全仪表系 统电源单元 未冗余配置 O |
按照《仪表供电设计规范》(HG/T 20509-2014)第6.1.2条,安全联锁 系统的供电应符合下列要求：1安全 联锁系统的电源单元，应有冗余措 施。 | |
|
19 |

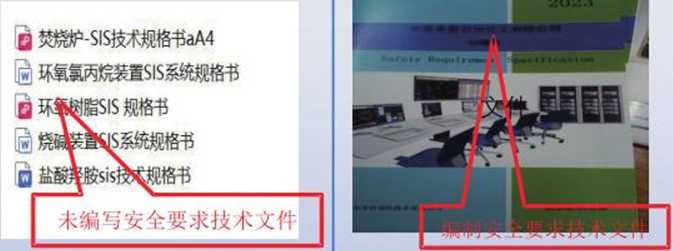

企业未编制 安全要求技 术文件(SR S) O |
杜绝安全仪表每 个功能的安全性 能要求(水平) 不满足要求。 |
《过程工业领域安全仪表系统的功 能安全第1部分：框架、定义、系统 、硬件和软件要求》(GB/T 21 109.1-2022)第10条,编写安全要 求技术文件(SRS) o |
—8 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
20
21
|
安全仪表系 统操作员站 设置人为介 入干预性操 作指令按键 控制执行元 件。 |
安全仪表系统频 繁操作导致安全 仪表功能回路 SlF要求时平均 危险失效概率( PFDSIF)无法满 足耍求，安全仪 表失效。 |
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013)第 5.0.9条， 安全仪表系统不应介入或取代基本 过程控制系统的工作。 |
|
安全仪表系 统联锁逻辑 图显示安全 仪表系统未 设计成故障 安全型。 |
安全仪表系统因 故障、失电、失 气等条件下失控 O |

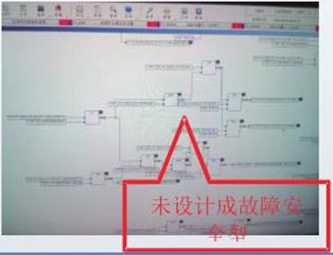

《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 5.0.1 1 条 ,安全仪表系统应设计成故障安全 型。当安全仪表系统内部产生故障 时，安全仪表系统应能按设计预定 方式，将过程转入安全状态。 |
22

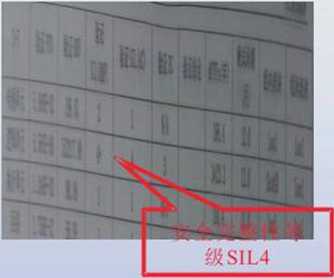

石化装置联 锁回路安全 完整性等级 定级为SIL4 级
应兼顾可靠性、 可用性、可维护 性、可追溯性和 经济性，应防止 设计不足或过度 设计，杜绝安全 仪表系统流于形 式。
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013)第5.0.5 条， 石油化工工厂或装置的安全完整性 等级不应高于SIL3级。
—9 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
|
安全仪表系 |
未经变更随意更 |
《石油化工安全仪表系统设计规范 | |
|
统操作员站 |
改程序易导致装 |
》(GB/T 50770-2013 )第 10.1.3 条 | |
|
23 |
可以修改系 |
置异常，系统失 |
,操作员站不应修改安全仪表系统 |
|
统组态程序 |
效或误动作出现 |
的应用软件。 | |
|
O |
重大安全中故。 |
安全仪表系 统操作员站 设置的软件
|
旁路开关应 |
操作人员随意操 | |
|
24 |
加鍵锁或口 |
作导致装置误动 |
|
令保护且未 |
作或失效。 |
设置旁路状 态报警和记 录。
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 10.1.4 条 ,操作员站设置的软件旁路开关应 加键锁或口令保护，并应设置旁路 状态报警和记录。
|
安全仪表系 |
操作人员非专业 | |
|
统输入、输 |
仪表维护人员无 | |
|
25 |
出状态及故 |
法及时发现系统 |
|
障诊断结果 |
异常，导致控制 | |
|
无法进行报 |
系统失效。 | |
|
警及记录。 |
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 10.L5 条 ,操作员站应提供程序运行，联锁 动作，输入、输出状态，诊断结果 等显示，并应具有报警及记录等功 能。
态报警和记录
状态及故谑诊断结 果进行报警及记录
— 10 —
|
序号隐患内容 |
危害 排查依据 |
|
通信接口故 障未在操作 26 站或工程师 站显示、报 警 |

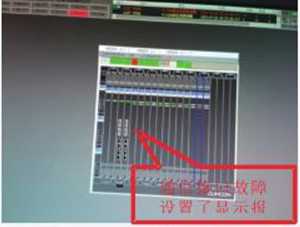

拉总工《石油化工安全仪表系统设计规范 農*发黑3(GB/T 50770-2013)第9.2.1 条, 通信接口的故障不应影响安全仪表 髪C 系统的安全功能。通信接口故障应 在操作站或工程师站显示、报警。 |
隐患图片
标准/图片
|
冗余的最终 元件接到同 27 一个输出卡 件造成共因 失效。 |
《石油化工安全仪表系统设计规范 因卡件故障导致》(GB/T 50770-2013)第853条， 共因失效。 冗余的最终元件应接到不同的输出 卡件，每一输出信号通道应只接一 个最终元件。 |

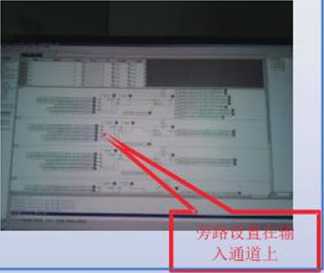

28
|
操作旁路开 关设置在输 |
操作旁路过程无 |
《石油化工安全仪表系统设计规范 |
|
出回路上( |
法引起其他操作 人员的注意且无 法实现追溯 |
》(GB/T 50770-2013)第 10.4.3 操 |
|
控制执行元 |
作旁路开关应设置在输入信号通道 | |
|
件)，未设 |
上；操作旁路开关的动作应设置报 | |
|
置在输入通 道上。 |
警和记录。 |
—11 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
29
|

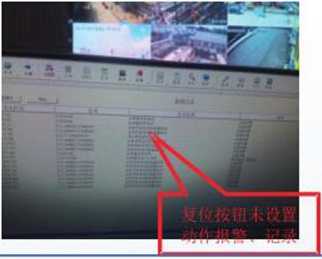

安全仪表系 统复位按钮 未设置动作 报警及记录 |
复位过程无法引 起其他操作人员 的注意且无法实 现追溯。 |
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 10.5.2 条 ,更位按钮的动作应设置报警和记 录。
30
|
紧急停车按 钮动作未设 置设状态报 警和记录。 |
紧急停车操作无 法引起其他操作 人员注意且无法 实现追溯。 |
《石油化工安全仪表系统设计规范 》(GB/T 50770-2013 )第 10.6.2 条 ，紧急停车按钮动作应设状态报警 和记录。 |
|
安全仪表系 统(SIS) )未在辅助 操作台上设 置硬件按钮 实现紧急切 断。 |
不能及时进行紧 急停车导致事故 发生。 |
《信号报警及联锁系统设计规范》 (HG/T 20511-2014 )第 4.1 1.1 条， 安全联锁系统的紧急停车按钮应在 辅助操作台上设置硬件按钮实现。 |
置硬件按钮
—12 —
ElB^KBK
|
序号 |
隐患内容 |
危害 |
|
32 |

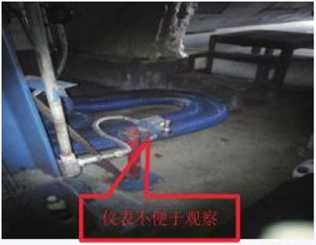

自动化控制 系统远传测 量仪表安装 不规范。 |
不易观察仪表指 示情况。 |
|
33 |
自动化控制 系统配备的 远传控制阀 失灵。 |
造成操作失误， 引起生产波动， 可能发生工艺事 故。 |
|
34 |
磁翻板液位 计下部放空 设置单阀。 |
易发生泄漏。 |
排查依据
隐患图片
标准/图片
《石油化工仪表安装设计规范》 （SHZT 3104-2013 ）第4.1.1 条：现场 仪表的安装位置应便于接近、观察 、维修及操作；在需要时，应设置 专用的平台、梯子。
《全国安全生产专项整治三年行动 计划》（安委（2020） 3号）附件3 中第二、（二）条，保证自动化控 制系统投用率100%。
《国家安全监管总局关于加强化工 企业泄漏管理的指导意见》（安 监总管三（2014） 94号）第（五） 条，在设备和管线的排放口、采样 口等排放阀设计时，要通过加装盲 板、丝堵、管帽、双阀等措施，减 少泄漏的可能性。
—13 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | |||||||
|
35 |
容器中盛装 易爆介质( 火炬排空燃 料气分液罐 )使用玻璃 管液位计。 |
玻璃管液面计和 玻璃浮子液面计 易损坏，损坏后 泄露引发事故。 |
《钢制化工容器结构设计规定》( HG/T 20583-2020)第7.1.3条,容器 中盛装易爆介质和毒性危害程度为 中度、高度、极度介质时不应选用 玻璃管液面计和玻璃浮子液面计。 | |||||||||
|
:士 |
』i |
i | ||||||||||
|
36 |
压力容器现 场磁翻板液 位计未标注 明显的上下 限标识。 |
无法有效直观地 观察现场液位计 的储存容量是否 超限。 |
《固定式压力容器安全技术监察规 程》(TSG 21-2016)第922.2条, 液位计安装液位计应当安装在便于 观察的位置，否则应当增加其他辅 助设施。大型压力容器还应当有集 中控制的设施和警报装置。液位计 上最高和最低安全液位，应当做出 明显的标志。 |
I | ||||||||
|
1 |
ʃ " I^^^■! |
Mh! |
1 |
9 ½ | ||||||||
|
37 |
萃取装置分 锦塔加热炉 FlOOol快开 风门气气动 执行器∕、源 管采用PU 管。 |
发生火灾后无法 进行远程控制失 效。 |
《石油化工仪表供气设计规范》(S H/T 3020-2013)第6.1.2条，气源球 阀后及空气过滤器减压阀下游侧配 管，宜选用不锈钢管或带PVC护套 的紫铜管，对有防火要求的场合， 仪表供气管路应选用不锈钢。 | |||||||||
|
^^""^ |
UMai■■■ 4 | |||||||||||
— 14 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|

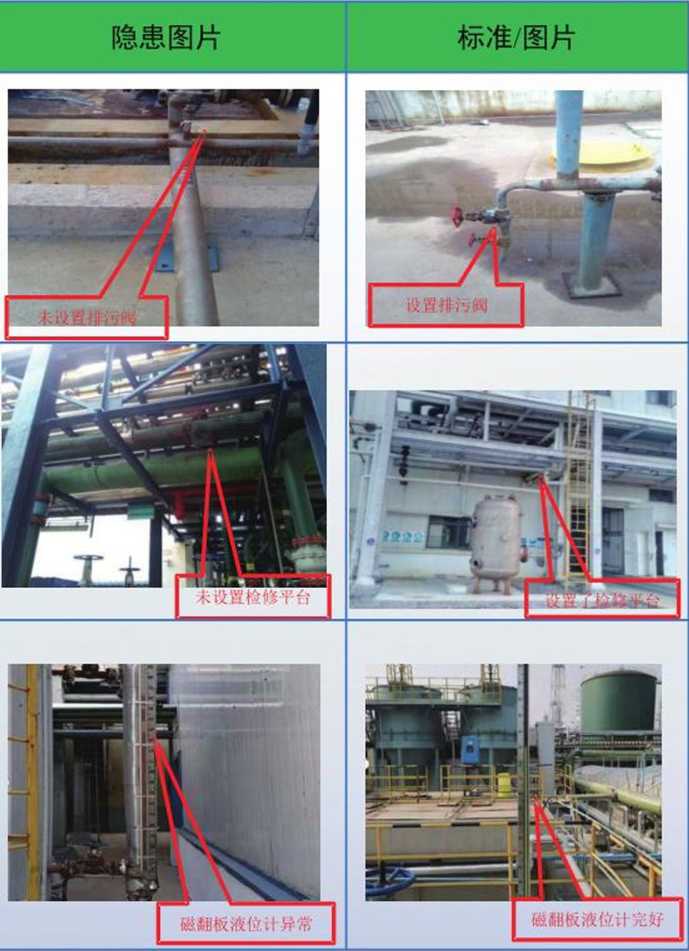

38 |
气源管道最 低点未设置 排污阀。 |
气源内含水量过 大造成阀门腐蚀 生锈或误动作。 |
《仪表供气设计规范》（HG/T 20510-2014）第7.3.1条，在供气系 统配管设计时，应设置排污点，并 应在干管最低点和末端设排污阀， 排污阀宜选用球阀。 |
|
39 |
桥架顶部切 断阀距离地 面高度过高 ,未设置检 修平台。 |
高度过高不便于 检修、维护 |
《自动化仪表工程施工及质量验收 规范》（GB 50093-2013 ）第8.1.18 条要求，阀门距离地面高度应便于 操作，安装在取源附近的阀门尽可 能靠近检修平台或通道等布置，以 便于操作和维护。 |
|
40 |
磁翻板液位 计液位显示 不准确。 |
无法正确读取液 位。 |
《关于加强化工过程安全管理的指 导意见》（安监总管三（2013〕88 号）第（十七）条，要定期监（检 ）测检查连续监（检）测检查仪表 ，及时消除静设备密封件、动设备 易损件的安全隐患。定期检查压力 管道阀门、螺栓等附件的安全状态 ,及早发现和消除设备缺陷。 |
—15 —
|
序号 |
隐患内容 |
危害 |
排查依据 隐患图片 |
标准/图片 | |||||
|
41 |
制氮机房未 设置附近未 设置氣含量 报警仪。 |
氮气含量过多会 出现欠氧出现窒 息。 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第4.1.6条要求，在生产过程 中可能导致环境氧气浓度变化，出 现欠氧、过氧的时候人员进入活动 的场所，应设置氣气探测器。 | ||||||
|
干 ^^ft .^^ |
I | ||||||||
|
未设一氣含量报警仪 | |||||||||
|
42 |
控制室GDS 系统未设置 故障报警灯 光。 |
故障发生时无法 引起操作人员注 意。 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第5.4.1.5条，在下列情况下 ，报警控制单元应能发出与可燃气 体和有毒气体浓度报警信号有明显 区别的声、光故障报警信号：1)报 警控制单元与探测器之间连线断路 或短路。2)报警控制单元主电源欠 压。3)报警控制单元与电源之间的 连线断路或短路。 | ||||||
|
Q • ❽C |
■ .仅 O • | ||||||||
|
未设置故障报警灯光 |
设置了故障报警灯光 | ||||||||
—16 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
43 |

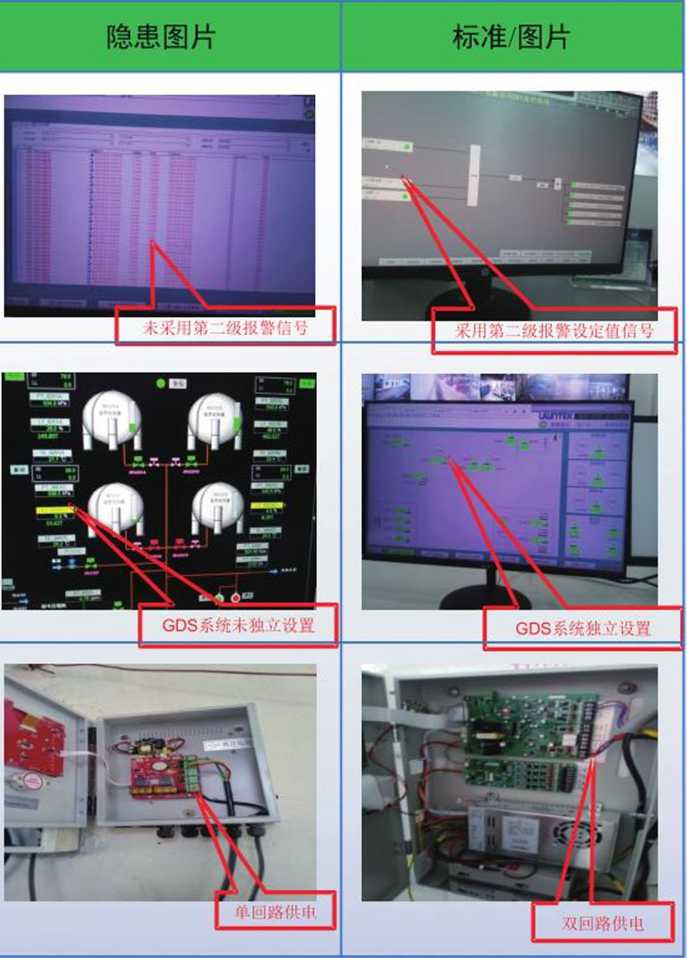

控制室GDS 系统声、光 警报器的启 动信号未采 用第二级报 警设定值信 号。 |
长时间气体探测 器误报，导致控 制室操作人员警 惕性变差。 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第5.4.2条，声、光警报器的 启动信号应采用第二级报警设定值 信号。 |
|
44 |
GDS控制系 统未独立于 DCS控制系 统。 |
易共因失效。 |
《石油化工可燃和有毒气体检测报 警设计规范》(GB/T 50493-2019) 第3.0.8条，可燃气体和有毒气体检 测报警系统应独立于其他系统单独 设置。 |
|
45 |
可燃有毒气 体检测报警 装置为一级 负荷中特别 重要的未配 备双冋路供 电及不间断 电源。 |
一路供电失效后 导致失电。 |
《仪表供电设计规范》(HG/T 20509-2014 )第3.2.3条要求,仪表 电源负荷属于•级负荷中特别重要 的负荷时，应采用UPS。 |
—17 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
46
|
可燃有毒气 |
《可燃气体报警控制器》（GB | |
|
体检测报警 |
无法有效追溯、 |
16808-2008）第4.1.3.11 条,通过控 |
|
装置无法查 |
统计、分析报警 |
制器可改变与其连接的可燃气体探 |
|
询报警参数 |
原因。 |
测器报警设定值口寸，该报警设定值 |
|
设置情况。 |
应能在控制器上手动可查。 |
47
《可燃气体报警控制器》C GB
16808-2008 ）第4.1.7.1 条,控制器
|
可燃气体报 警控制器无 |
主电源故障时无 |
的电源部分应具有主电源和备用电 源转换装置。当主电源断电时，能 |
|
主、备电源 |
法自动切换系统 |
自动转换到备用电源；主电源恢复 |
|
自动装换装 置。 |
无法正常运行。 |
时，能自动转换到主电源；应有主 、备电源工作状态指示，主电源应 |
有过流保护措施。主、备电源的转 换不应使控制器产生误动作。
—18 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
48
|
化验室氢气 | |
|
瓶存储间( |
泄漏后无法及时 |
|
密闭式)未 |
发现，易发生火 |
|
在最高处设 |
灾。 |
置探测器。
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第4.1.5条，当生产设施及储 运设施区域内泄漏的可燃气体和有 毒气体对周边环境安全有影响时， 应沿生产设施及储运设施区域周边 设置可燃气体探测器或有毒气体探 测器。
49
可燃气体报
警控制器无无法查询报警信
法存储历史息。
报警记录。

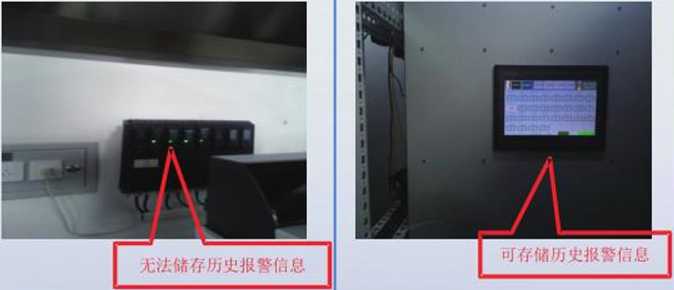

《可燃气体报警控制器》(GB 16808-2008)第4.1310条，具有报 警历史事件记录功能的控制器，应 能至少记录999条相关信息，且在控 制器断电后能保持信息14d。
— 19 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
50
有毒物料密 闭厂房内气 体探测器未 联锁事故风 机。
泄漏发生后无法 及时启动事故风 机易造成火灾或 中毒。
《工业建筑供暖通风与空气调节设 计规范》（GB50019-2015）第6.4.6 条，气体探测器联锁事故风机。
51
|
气体探测器 检测元件人 为封堵。 |
探测器无法正常 运行，易造成火 灾或中毒。 |
《中华人民共和国安全生产法》（2 021年修订）第三十六条，对安全设 备进行经常性维护、保养，并定期 检测，保证正常运转。 |
52
氢气取样口 处未设置气 体探测器。
易泄漏点泄漏后 未及时发现易造 成火灾或中毒。
《石油化工可燃气体和有毒气体检 测报警设计标准》（GB/T 50493-2019）第4.1.3条，下列可燃气体和
（或）有毒气体释放源周围应布置 检测点：1气体压缩机和液体泵的动密 封；2液体采样口和气体采样口； 3液 体（气体）排液（水）口和放空口： 4 经常拆卸的法兰和经常操作的阀门组
— 20 —
序号
隐患内容 危害
排查依据
隐患图片
标准/图片
54
55
|
有毒、可燃 气体探测器 未将报警信 号送至有人 值守的控制 室进行显示 报警。 |
故障发生或二级 报警发生后消防 部门无法及时发 现异常现象。 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第3.0.3条要求，报警信号应 送至有人值守的控制室进行显示报 警；二级报警信号、可燃气体和有 毒气体检测报警系统报警控制单元 的故障信号应送至消防控制空。 |
|
抗爆控制室 内新风入口 处未设置气 体探测器。 |
生产装置危险发 生后可燃、有毒 气体易有新风入 口进入控制室引 发火灾或人员中 毒。 |
《石油化工控制室抗爆设计规范》 (GB 50779-2012)第6.4.5条的要求 ,当生产装置设有可燃、有毒气体 探测报警系统时，新风引入口应设 置相应的可燃、有毒气体探测报警 器，且进风管上应设置密闭性能良 好的电动密闭阀，在可燃、有毒气 体探测器报警的同时，应关闭密闭 阀及新风机。 |
|
未将报警信 号传送至有 人值守的控 制室。 |
危险区域异常报 警无法及时发现 进行有效处置导 致火灾或人员中 毒。 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第3.0.3条，报警信号应送至 有人值守的控制室进行显示报警； 二级报警信号、可燃气体和有毒气 体检测报警系统报警控制单元的故 障信号应送至消防控制室。 |
— 21 —
序号
隐患内容 危害
排查依据
隐患图片
标准/图片
56

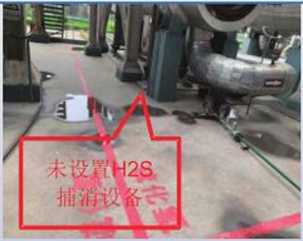

硫化氢气体 探测器安装 高度距地坪 0.24m ,不 符合要求。
过低易造成因雨 淋喷溅对探测器 造成损害，过高 则超出了比空气 重的气体易于集 聚高度，导致气 体探测器失效。
《石油化工可燃气体和有毒气体检 测报警设计标准》（GB/T 50493-2019）第6.1.2条,检测比空气重的 可燃气体或有毒气体时，探测器的 安装高度宜距地坪0∙3m—0.6m。
《石油化工可燃气体和有毒气体检
57
|
甲B类可燃 |
正常运行时泵的 密封处易泄漏发 生危险。 |
测报警设计标准》（GB/T 50493- |
|
液体泵房内 |
2019）第4.1.3条，下列可燃气体和 | |
|

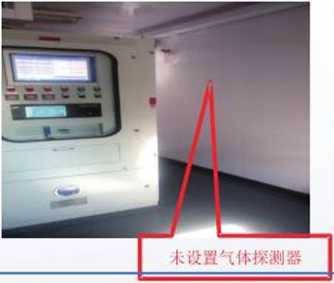

未设置气体 |
（或）有毒气体释放源周围应布置 | |
|
探测器。 |
检测点：1气体压缩机和液体泵的 |
动密封。
《中华人民共和国安全生产法》第
58
|
气体探测器 |
无法及时有效的 |
三十六条第二款，生产经营单位未 |
|
对安全设备进行经常性维护、保养 | ||
|
故障未投用 |
对易泄漏点进行 检测。 |
,并定期检测，保证正常运转。维 |
|
O |
护、保养、检测应当做好记录，并 |
由有关人员签字。
— 22 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
气体探测器 布置举例超 过规范要求
|
《石油化工可燃气体和有毒气体检 | |
|
不利于及早发现 |
测报警设计标准》(GB/T 50493-2019)第4.2.1条，释放源处于露天 或敞开式厂房布置的设备区域内， |
|
气体泄漏易发生 |
可燃气体探测器距其所覆盖范围内 |
|
事故。 |
的任一释放源的水平距离不宜大 |
10m,有毒气体探测器距其所覆盖 范围内的任一释放源的水平距离不 宜大于4m。
达不到防水 防尘(IP) 60 级别的可燃 气体检测报 警仪进水。
造成显示屏受潮 ,无法正常工作
《可燃气体检测报警器使用规范》 (SY 6503-2016)第7.4条,在室外 和室内易受到水冲刷处安装的检测 器应设防水罩，检测器连接电缆高 于检测器的应采取防水密封措施。 长期暴露在强烈日光卜•安装的检测 器应设遮阳單。潮热地区安装的检 测器应设防虫罩。风沙较大地区安 装的检测器应设防风、防沙罩。
— 23 —
序号
隐患内容 危害
排查依据
隐患图片
标准/图片
61

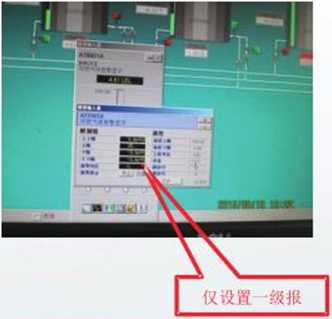

GDS系统可
燃包体报警
仪仅设置•现场泄漏无法及
|
级报警未设 |
时发现。 |
|
置二级报警 |
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第3. 0. 2条，可燃气体和有 毒气体的检测报警应采用两级报警 。同级别的有毒气体和可燃气体同 时报警时，有毒气体的报警级别应 优先。
62
|
装置区一层 | |
|
平台报警区 | |
|
域探测器为 | |
|
巡检人员无法及 | |
|
17个生产现 | |
|
时发现生产装置 | |
|
场主要出入 | |
|
现场异常。 | |
|
口未设置现 |
场区域警报 器。
《石油化工可燃气体和有毒气体检 测报警设计标准》(GB/T 50493-2019)第5.3.1条，可燃气体和有毒 气体检测报警系统应按照生产设施 及储运设施的装置或单元进行报警 分区，各报警分区应分别设置现场 区域警报器。区域警报器的启动信 号应采用第二级报警设定值信号。 区域警报器的数量宜使在该区域内 任何地点的现场人员都能感知到报 警。
— 24 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
64
65
|
装置区在线 |
《石油化工可燃气体和有毒气体检 | |
|
分析小屋（ |
加热炉区域存在 |
测 报警设计标准》（GB/T50493- |
|
易燃易爆区 |
易燃易爆介质， |
2019）第4.4.2条设在爆炸危险区域2 |
|
）未设置有 |
窜入设备容易发 |
区范围内的在线分析仪表间，应设 |
|
毒/可燃气 |
生着火事故。 |
可燃气体和（或）有毒气体探测器 |
|
体检测仪。 |
,并同时设置氧气探测器。 |
可燃气体报 警器显示故 障代码。
探头或控制器故 障无法及时有效 对现场有害物质 进行检测和报警 ,造成安全隐患
《可燃气体探测器第1部分：工业及 商业用途点型可燃气体探测器》（ GB 15322.1- 2019） 4.3.21 探测器在 连续工作期间不应发出报警信号或 故障信号。
《石油化工可燃气体和有毒气体检
|
加热炉底部 |
测报警设计标准》（GB/T 50493- | |
|
固定式可燃 |
防止外部气体窜 入，造成闪爆。 |
2019）第4.4.1条：明火加热炉与可 |
|
气体检测仪 |
燃气体释放源之间应设可燃气体探 | |
|
安装位置不 |
测器，探测器与加热炉的水平距离 | |
|
符合要求。 |
宜为5—10米。 |
— 25 —
第二部分：电气设施类
—26 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
检修设备未断 电挂牌。
发生机械伤害
《危险化学品单位特殊作业管理规范 》(GB 30871-2022)第 4.4.C 条：需 要检修的设备上的电器可靠断电，在 电源开关加锁并加挂安全警示牌。
多处机泵电机 与开关接地线 端子形成串接
接地线是起保 护作用的，因 此要求非常严 格，所以电力 工程中不允许 有接头。有接 头时，接头处 电阻较大，容 易断线，后果 严重。
《电气装置安装工程接地装置施工及 验收规范》(GB 50169-2016) 4.2.9 电气装置的接地必须单独与接地母线 或接地网相连接，严禁在•条接地线 中串接两个及两个以上需要接地的电 气装置。
接地线串接
— 27 —
序号 隐患内容 危害 排查依据
隐患图片
标准/图片
4
《电气装置安装工程接地装置施工及 施工队焊机接人工接地极深验收规范》(GB 50169-2016 )第 地埋地深0.2m度不足易造成4.2.1条，接地网的埋设深度与间距应
|
0 |
接地失效。 |
符合设计要求。当无具体规定时，接 |
|
地极顶面埋设深度不宜小于0.8m。 |
《自动化仪表工程施工及质量验收规 范》(GB50093-2013 )第 10.1.3 条，
|
装置区防爆配 |
电缆过多易有 |
当防爆仪表和电气设备引入电缆时， |
|
电箱一孔引出 |
孔洞无法密封 |
应采用防爆密封圈密封或用密封填料 |
|
二根线。 |
© |
进行封固，外壳上多余的孔应做防爆 |
密封，弹性密封圈的一个密封孔应密 封一根电缆。
|
《用电安全导则》(GBZT 13869- | ||
|
装车区临时用 |
易造成触电事 故。 |
2017)第5.1.2条，电气线路的安装电 |
|
电电缆外皮破 |
气线路应具有足够的绝缘强度、机械 | |
|
损。 |
强度和导电能力，其安装应符合相应 产品标准的规定 | |
— 28 —
|
序号隐患内容 危害 |
排查依据 隐患图片 |
标准/图片 | ||||||||||||
|
配电箱采用柔 |
防爆等级不符 ,易造成火花 外泄或气体进 入防爆箱内。 |
电气装置安装工程爆炸和火灾危险 环境电气装置施工及验收规范(GB5 0257-2014)第5.3.8条,电气设备、 | ||||||||||||
|
6 |
性有机填料封 堵，未采用钢 制封堵件。 |
接线盒和端子箱上多余的孔，应采用 丝堵堵塞严密。当孔内垫有弹性密封 圈时，则弹性密封圈的外侧应设钢制 封堵件，钢制封堵应经压盘或螺母压 紧。 |
3 |
一 .V 屮＞ 夕， |
■彳 餐 |
L |
βM^^M | |||||||
|
未采用钢制封堵件 |
采用钢制封堵件 | |||||||||||||
|
7 |
施工队铺设的 临时电线外敷 设在桥架上。 |
易破损，导致 触电事故。 |
《施工现场临时用电安全技术规范》 (JGJ 46-2005)第7.1.2条，架空线必 须架设在专用电杆上，严禁架设在树 木、脚手架及其他设施上。 | |||||||||||
|
1 | ||||||||||||||
|
二 V | ||||||||||||||
|
∣⅝ |
≡≡⅛X^ 二、 | |||||||||||||
|
辰二E 避 |
.4 ・■ | |||||||||||||
|
I饺白f上七丿日悻?1夕屮 |
」 | |||||||||||||
|
8 |

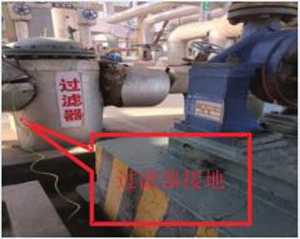

机泵过滤器静 电接地线使用 --般电线。 |
易断裂且导电 性不足易发生 静电事故。 |
《防静电工程施工与质量验收规范》 (GB 50944-2013)第 13.3.3条，接地 系统宜采用镀锌扁钢或裸铜导线(带 ),有绝缘外皮时，外皮颜色应为黄 绿相间。 |
CIa^^^^^^^^M^^^^^^^^^Md | ||||||||||
|
MB | ||||||||||||||
|
1 |
d∣ |
3 | ||||||||||||
|
"血 |
J |
三 | ||||||||||||
|
采用绝缘黄绿导线 | ||||||||||||||
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
9 |
施工现场使用 一拖三插板连 接用电设备。 |
电流过大，易 造成电气火灾 O |

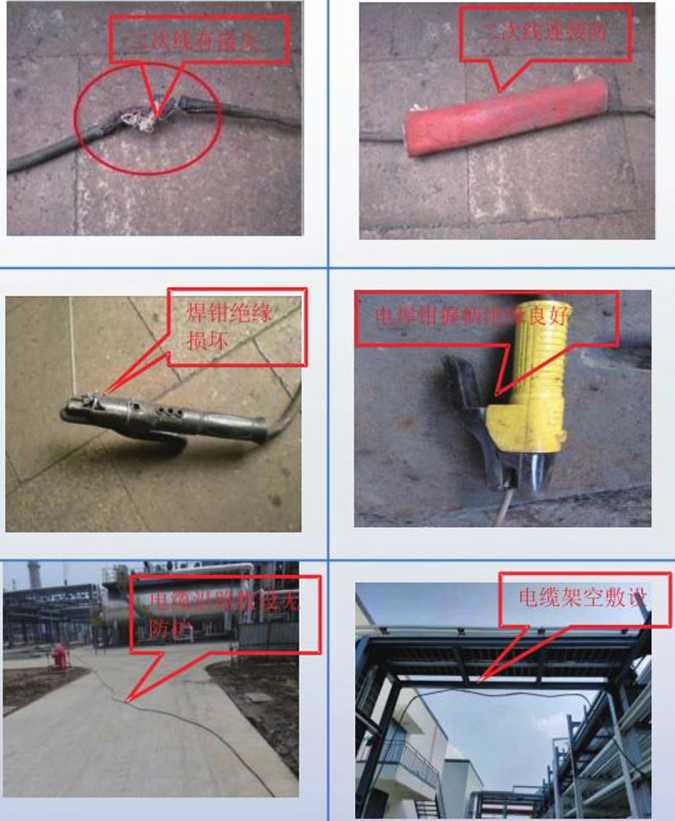

《施工现场临时用电安全技术规范》 (JGJ 46-2005 )第8.1.3条，每台用电 设备必须有各自专用的开关箱，严禁 用同一个开关箱直接控制2台及2台以 上用电设备。 |
|
IO |
管廊电缆桥架 盖板松动或缺 失O |
电缆无防水措 施，电气设备 进入导致短路 O |
《电缆线路施工及验收规范》(GB 50168-2006)第5.4.6条，电缆敷设完 毕后，应及时消除杂物、盖好盖板， 必要时：尚应将盖板缝隙密封。 |
|
11 |
配电箱门未关 闭。 |
灰尘、水汽容 易进入配电箱 ,造成短路。 |
《化工电气安全工作规程》(HG/T 30018-2013 )配电箱门随时处于关 闭状态。 |
— 30 —
|
序号隐患内容 危害 |
排查依据 隐患图片 标准/图片 |
施工电器未接 漏电保护器。
易造成触电事 故。
《建筑工程施工现场供电安全规范》 (GB 50194-2014)第6.4.4条：末级 配电箱进线应设置总断路器，各分支 回路应设置具有短路、过负荷、剩余 电流动作保护功能的电器。第6.3.3条 ：用电设备或插座的电源宜引自末级 配电箱当一个末级配电箱直接控制多 台用电设备或插座时，每个用电设备 或插座应有各自独立的保护电器。
无漏电保护据
采用漏电保护器
— 31 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
14
金属储罐防雷 接地未装设断 接卡。
无法测量电阻 值，导电效果 不明。
《石油与石油设施雷电安全规范》( GB15599-2009 )第 4.1.2 条，引下线 宜距地面0.3-0.7米之间设断接卡，用 两个型号为M12的不锈钢螺栓加防松 垫片连接。
装设断接卡
|
配电室挡鼠板 |
鼠、蛇类等小 动物进入有可 |
《低压配电设计规范》(GB50054-2011)第4.3.7条,配电室的门、窗关 闭应密合；与室外相通的洞、通风孔 | |
|
16 |
缺失。 |
能造成配电室 |
应设防止鼠、蛇类等小动物进入的网 |
|
跳闸。 |
罩。 |
|
巡点检时无法 |
《20KV及以下变电所设计》(GB5 | ||
|
配电室内未设 置温湿度计。 |
直观的判断电 |
0053-2013 )：电容器室、蓄电池室 | |
|
17 |
气设备所处的 |
、配套有电子类温度敏感器件的高、 | |
|
环境温度及湿 |
低压配电室和控制室，应设置环境空 | ||
|
度。 |
气温度指示装置。 |
己设詈温湿计
—32 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
18
|
影响电气设备 |
《用电安全导则》（GB/T 13869- | |
|
配电箱下堆放 |
操作；发生火 |
2008 ）第6.5条：一般环境下，用电 |
|
易燃物品。 |
灾时可能导致 |
产品以及电气线路的周围应留有足够 |
|
事故扩大化。 |
的安全通道和工作空间，且不应堆放 易燃、易爆和腐蚀性物品。 | |
|
设备拆除后带 |
人员碰触可能 |
《电力建设安全工作规程》第6.3.18 |
|
电部分未有效 |
造成触电。 |
条，电力机械及照明设备拆除后不得 |
|
防护。 |
留有可能带电的部分。 |
20
|
《电力设备典型消防规程》（DL502 | ||
|
高压配电室未 |
不能及时扑灭 火灾。 |
7-2015）第F.3.1要求，二氧化碳灭火 |
|
配备干粉灭火 |
器适用于扑灭600V以下的带电B类火 | |
|
器。 |
灾，需重新选择相匹配的灭火器，根 |
据是否带电情况选择合适灭火器C
—33 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
21
|
油浸式变压器 |
变压器油泄漏 |
《3-11OkV高压配电装置设计规程》 (GB50060-2008 )第 5.5.3 条,贮油 |
|
贮油池内未设 |
时，无法收集 |

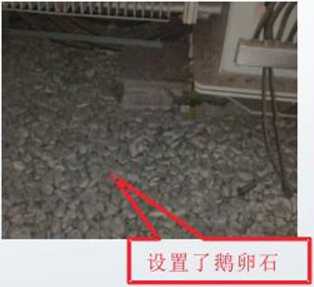

设施内应铺 设软石层，卵石层厚度 |
|
置鹅卵石。 |
降温。 |
不应小于250mm ,卵石直径为50— |
80mm o
相邻配电室单 向开门。
|
《2OkV及以下变电所设计规范》(G | |
|
发生火灾时不 能及时逃脱。 |
B 50053-2013)第6.2.2条，变压器室 |
|
、配电室、电容器室的门应向外开启 | |
|

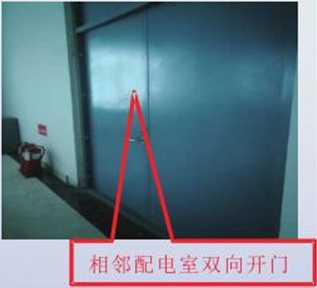

o相邻配电室之间有门时，应采用不 |
燃材料制作的双向弹簧门。
— 34 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
仪表穿线管破 损。
配电室内1号 进线柜分合闸 指示灯故障。
涉氢环境电气 设备的防爆级 别不符合要求
可燃气体进入 穿线管，可能 因电气火花造 成火灾事故。
触电
火灾、爆炸。
《爆炸危险环境电力装置设计规范》
(GB 5005 8-2014)第 5.4.3 条,在爆 炸 性气体环境内钢管配线的电气线 路应做好隔离密封。
《电气装置安装工程盘、柜及二次 回路施工及验收规范》(GB 50171-2012)第5.0.1.6条，信号回路的光电 信号应完好可靠。
《爆炸危险环境电力装置设计规范》 (GB 5005 8-2014)续表C,氢气的场 所的电气设备的防爆级别应为I1C。
—35 —
仪表穿线管完好
□ □ □ □
♦
小*」似
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | |||
|
26 |
配电柜电缆穿 线口未封堵。 |
当配电柜出现 火灾时，电缆 孔封堵不严火 花掉入电缆夹 层引发大的火 灾。 |
《化工电气安全工作规程》(HG/T 30018-2013 )电缆穿线孔用防爆胶 泥封堵严实，防止火灾事故时火花掉 入电缆夹层引起大的财产损失。 |
I电缆穿线口未封堵 |
尊 | |||
—36 —
第三部分：防护设施类
—37 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
1 |
高温蒸汽管道 表面裸露。 |
发生灼烫。 |
《设备及管道绝热技术通则》(GB /T 4272-2008) 4.1 条 a)外表面温 度高于323K (50℃)的设备、管道 、附件必须保温。 |
|
2 |

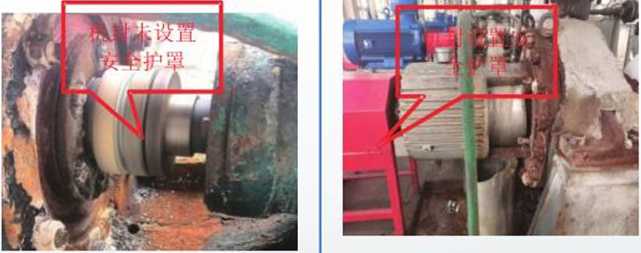

输送酸、碱等 强腐蚀性化学 物料泵的填料 函或机械密封 周围未设置安 全护罩。 |
造成泄漏后 人体灼伤， 发生泄漏事 故。 |
《石油化工金属管道布置设计规范 》(SH 3012-2011)第3.1.22条:腐 蚀性介质、有毒性介质和高压管道 的布置应避免由于阀门及易发生泄 漏的管道附件造成对人身和设备的 损坏，易发生泄漏的部位不应布置 在人行通道和机泵上方，否则应设 安全防护。 |
|
3 |
防爆电气设备 铭牌被油漆覆 盖遮挡。 |
不利于了解 设备相关重 要信息及安 全要求。 |
《危险场所电气防爆安全规范》( AQ 3009—2007)第6.1.2.1.2条,防 爆电气设备的铭牌、防爆标志、警 告牌应正确、清晰。 |
—38 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
起重时钢丝
|
起重机械运行 |
绳受力不均 | |
|
4 |
中钢丝绳缠绕 |
,影响钢丝 |
|
在一起。 |
绳的使用寿 |
《起重机械安全规程》(GB6067.1 )-2010：钢丝绳在缠绕轮上缠绕有 序，并且在运行过程中不交替缠绕
命。
|
起重机械钢丝P装重物时 5绳单绳卡固定熏能禽 脱扣，人员 0 伤害。 |
《起重机械安全规程》GB6067.1- 2010：钢丝绳绳卜数量3—7个図L ( I 与钢丝绳公称直径相关)。 单纯卡B |
6
起重机械钢丝 绳绳卡固定间 距过小

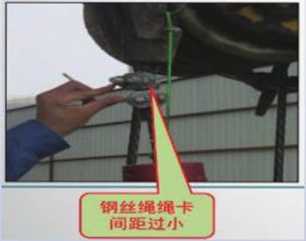

吊装重物时 有可能造成 脱扣，人员 伤害。
《起重机械安全规程》GB6067J-2010o每两根钢丝绳绳卡间距不小 于钢丝绳直•径的6倍。
— 39 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | ||||||||
|
7 |
室外检修配电 箱防水等级不 足且无防护措 施。 |
密封不严时 进水，设备 短路，损坏 设备。 |
《外壳防护等级（P代码）》 GB4208-2017：室外配电箱防水等 级不足时应加装防雨罩。 | ||||||||||
|
」1 |
I |
IB J l | |||||||||||
|
- | |||||||||||||
|
无防水罩 | |||||||||||||
|
8 |
配电室挡鼠板 缺失。 |
鼠、蛇类等 小动物进入 有可能造成 配电室跳闸 O |
《低压配电设计规范》（GB 50054-2011）第4.3.7条,配电室的门、窗 关闭应密合；与室外相通的洞、通 风孔应设防止鼠、蛇类等小动物进 入网罩，其防护等级不宜低于现行 国家标准外壳防护等级（IP代码） GB4208规定的IP3X级。 | ||||||||||
|
! |
— | ||||||||||||
|
挡城板餘失］ |
I |
■ |
赶室门安^⅛ 挡展板，■■ | ||||||||||
|
9 |
配电室通风窗 无防护措施。 |
有可能因蛇 鼠、飞虫进 入造成设备 短路。 |
《低压配电设计规范》（GB 50054-2011）第4.3.7条，配电室的门、窗 关闭应密合:与室外相通的洞、通 风孔应设防止鼠、蛇类等小动物进 入网罩，其防护等级不宜低于现行 国家标准外壳防护等级（IP代码） GB4208规定的IP3X级。 | ||||||||||
|
E』■ J H H Rl |
i |
VBBmHI |
lit | ||||||||||
|
P s | |||||||||||||
|
［通凤會无/护描证］ |
风窗装设合适 , 网格的铁丝网 | ||||||||||||
— 40 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
|

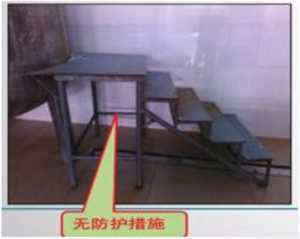

高于1.2米的爬 |
可能造成人 |
《固定式钢梯及平台安全要求》( GB 4053.3-2009)：距离地面1.2米 | |
|
10 |
梯无护栏和扶 |
员跌落摔伤 |
及以上的平台通道及工作面应在所 |
|
手。 |
O |
有敞开边缘设置护栏。 |
可燃液体挥
|
隔油池缺少耐 |
发，遇明火 | |
|
11 |
有可能发生 | |
|
火材料盖板。 |
火灾爆炸事 |
《石油化工企业设计防火标准(20 18年版)》(GB 50160-2008)第 5.4.1：隔油池采取不燃的材料封堵
故。
电缆线路沿路
12面明而且无防 护。
有可能因机 械损伤而引 发短路。
《施工现场临时用电安全技术规范 》(JGJ 46-2005)第7.2.3条，电缆 线路应采用埋地或架空敷设，严禁 设地面明敷，并应避免机械损伤和 介质腐蚀。
—41 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
13
|

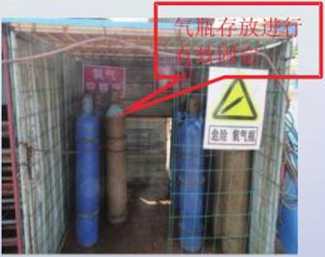

气瓶存放时未 |
倾倒后有可 |
|
有效固定，无 |
能因碰撞造 |
|
防倾倒措施。 |
成爆炸。 |
《气瓶安全技术监察规程》(TSG R006-2014)第2.4.5条:气瓶应当整 齐放置，横放时瓶端朝向一致，立 放时，要妥善固定，防止气瓶倾倒 ,配备好瓶帽(有防护罩的气瓶除 外)，轻装轻卸，严禁抛、滑、滚 、碰、撞、敲击气瓶。
未有效固定
14
机泵防护罩不 能对转动部位 完全防护。

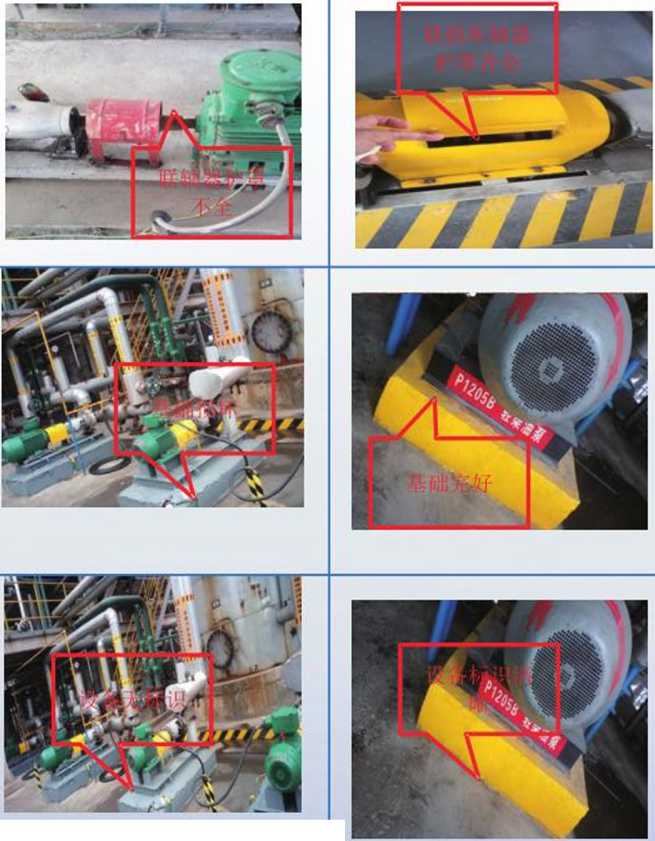

衣物或抹布 等卷入造成 人员伤害。
《石油化工用机泵工程设计规范》 (GB/T 51007-2014)第10.3.3 条： 机泵的联轴器、传动轮等外置的转 动部位应设置全密闭的可拆式安全 防护罩。
高温机泵出入 口阀门、密封 未设置蒸汽筛 孔防护设施。
高温油泄漏 后着火无法 进行扑救。
《石油化工企业防火设计规范(20 18年版)》(GB 50160-2008) 第 8.8.4条：3.在操作温度等于或高于 自燃点的气体或液体设备附近宜设 固定式蒸汽筛孔管，其阀门距被保 护设备不宜小于7.5m；
— 42 —
|
序号隐患内容 |
危害 排查依据 隐患图片 |
标准/图片 | |||||||||||
|
16 |
钢直梯护笼竖 向立杆3根，不 满足5根以上的 规范要求。 |
防护不到位 ,作业人员 存在坠落风 险。 |
《固定式钢梯及平台安全要求》( GB4053.1-2009) 5.7.1：护笼宜采用 圆形结构，应包括一组水平笼箍和 至少5根立杆。 | ||||||||||
|
----/ 竖向J 杆少# JyJ |
g ■ |
^ft | |||||||||||
|
1 |
■ | ||||||||||||
|
17 |
使用塑料软管 输送易燃液体 时，未使用导 电软管。 |
静电积聚， 产生危害。 |
《石油化工企业设计防火标准＜20 18年版)》(GB 50160-2008) 7.2.18液化烽、液氯、液氨管道不 得采用软管连接，可燃液体管道不 得采用非金属软管连接。 |
^^^^^H^HHHa |
wm |
I 1 | |||||||
|
用导 | |||||||||||||
|
=K |
Z | ||||||||||||
|
18 |
装卸车车辆装 卸过程中未使 用防溜措施。 |
发生溜车， 导致事故发 生。 |
《山东省可燃液体、液化煙及液化 毒性气体汽车装卸设施安全改造指 南(试行)》10按照相关标准规定 ，设置防火、防爆、防雷、防静电 设施，以及可燃有毒气体泄漏检测 报警装置、火灾报警系统和人体静 电消除器、紧急切断装置，配备停 车牌、锥形帽等驻车警示标志，设 置装卸车操作规程现场看板、防溜 车设施。 | ||||||||||
|
£ | |||||||||||||
|
同 |
O | ||||||||||||
|
未使用防 溜措施 |
措】 |
IJ 了防溜 | |||||||||||
|
施 | |||||||||||||
— 43 —
第四部分：消防设施类
— 44 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
2

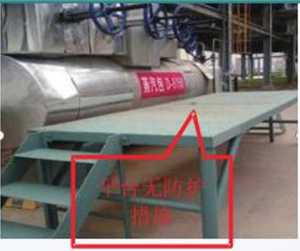

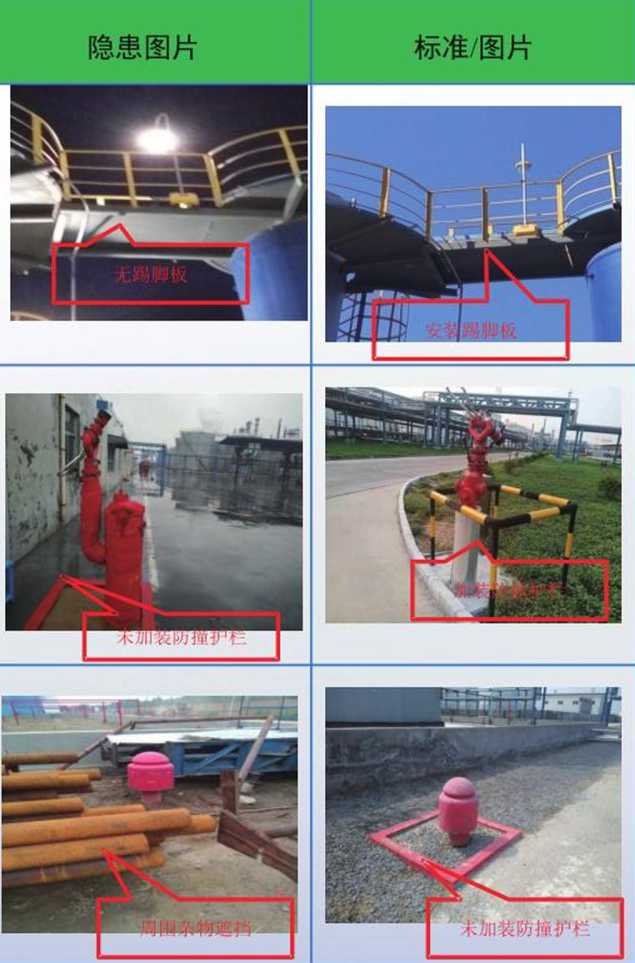

操作平台、通 道或工作面未 设置踢脚板。
有可能因物 体坠落造成 人员伤害。

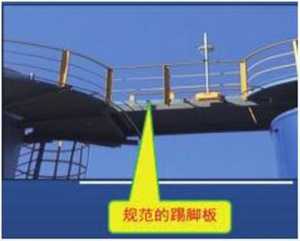

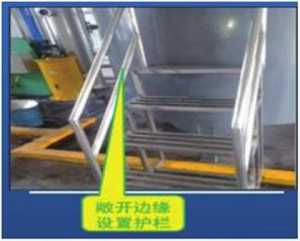

《固定式钢梯及平台安全要求》( GB4053.3-2009 )在平台、通道或 工作面上可能使用工具或物品场合 ,应在所有敞开边缘设置带踢脚板 的防护栏杆。踢脚板顶部在平台地 面之上高度应不小于IOOmm,其底 部距地面应不大于IOmm。踢脚板 宜采用不小于IOommX2mm的钢板 制造。
沿道路两侧地 上式消防栓未 加装防撞护栏
有可能因车 辆冲撞损坏 造成紧急情 况下无法正 常使用。
《石油化工企业设计防火规范(20 18 年 版)》(GB 50160-2008 ) 8.5.5.5,可能受到车辆冲撞的消火 栓，应设置防护设施。
|
3 |
消防设施被周 边杂物遮挡。 |
紧急状态下 无法正常使 用。 |
《消防法》第二十八条规定：任何 单位、个人不得损坏、挪用或擅自 拆除、停用消防设施、器材，不得 埋压、圈占、遮挡消火栓或占用防 火间距，不得占用、堵塞、封闭疏 散通道、安全出口、消防车通道。
— 45 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
4
灭火器缺失或 使用后未及时 归位。
发生初期火 灾时不利于 迅速、有效 的扑救。

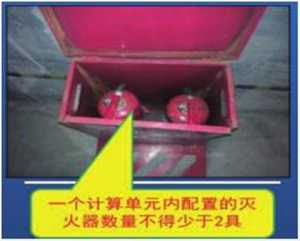

《石油化工企业设计防火规范(20 18年版)》(GB 50160-2008 )第 6.1.1条：一个计算单元内配置的灭 火器数量不得少于两具。
|

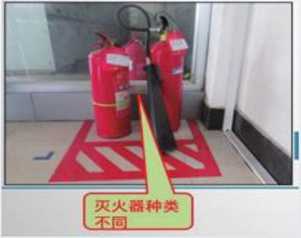

同一定置位置 |
灭火器混用 | |
|
5 |
内灭火器种类 |
，延误火灾 最佳扑救时 |
|
不同。 |
间。 |
《建筑灭火器配置设计规范》(G B 50140-2005 )第4.1.2条：在同• 灭火器配置场所，宜选用相同类型 和操作方法的灭火器，当同一灭火 器配置场所存在不同火灾种类时， 应选用通用型灭火器。
|
灭火器驱动气 |
灭火器失效 |
《建筑灭火器配置验收及检查规范 | |
|
6 |
体压力不足， |
,失去其应 |
》(GB 50444-2008 )附录 C：火火 器压力表指示器显示在正常工作压 |
|
显示在红区。 |
有效能。 |
力范围内(绿区)。 |
压力显示在红区
—46 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
8
灭火器喷射软 管龟裂或损坏
使用时，在 压力作用卜 ,可能造成 胶管开裂与 器身分离， 使灭火器失 去应有效能
《建筑灭火器配置验收及检查规范 》(GB 50444-2008 )附录C：喷射 软管表面完好，无明显龟裂或损坏 ,喷嘴无堵塞，灭火器的铅封、销 闩等保险装置完好有效无损坏。
灭火器的铅封 、销闩等保险 装置损坏或缺 失。
造成灭火器 失效，使灭 火器失去应 有效能。
|
9 |
推车式灭火器 车轮、轴或推 车的配件破损 O |
使用时无法 推动，影响 应急时间。 |
《建筑灭火器配置验收及检查规范 》(GB 50444-2008)附录C：喷射 软管表面完好，无明显龟裂或损坏 ,喷嘴无堵塞，灭火器的铅封、销 闩等保险装置完好有效无损坏。
《建筑灭火器配置验收及检查规范 》(GB 50444-2008)附录C：灭火 器的零部件齐全，并且无松动、脱 落或损伤现象。
— 47 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
10 |

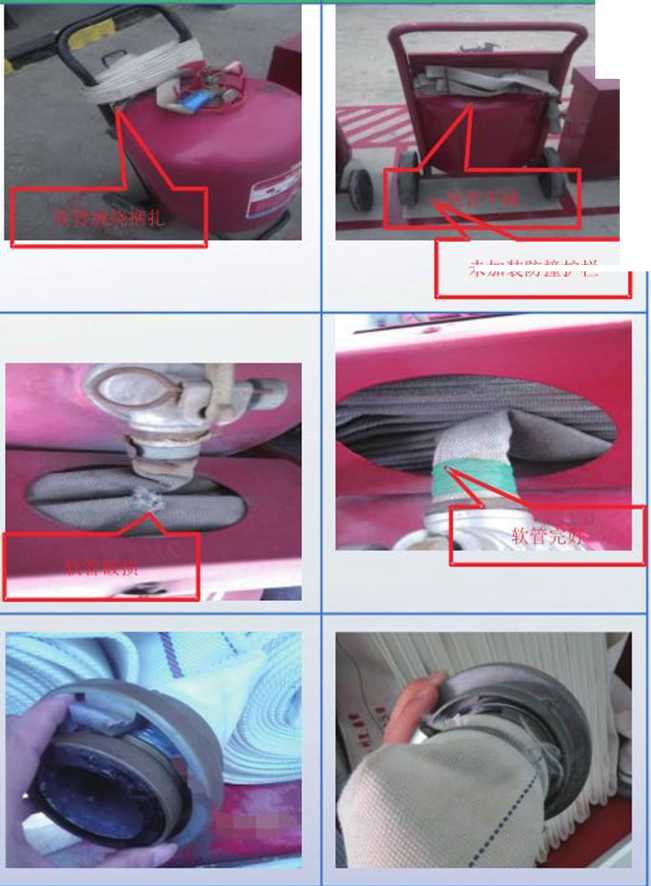

推车式灭火器 喷射软管“0" 型缠绕式捆扎 ◎ |
紧急状况下 不方便取用 ,延误灭火 时机。 |
《推车式灭火器》（GB 8109-2005 ）：推车式灭火器喷射软管“S”型 折叠式捆扎。 |
|
11 |
推车式灭火器 喷射软管损坏 O |
喷粉时泄露 ,影响正常 使用。 |
《机关、团体、企业、事业单位消 防安全管理规定》（中华人民共和 国公安部令第61号）第二十七条： 单位应当按照建筑消防设施检查维 修保养有关规定的要求，对建筑消 防设施的完好情况进行检查和维修 保养。 |
|
12 |
消防水带接扣 本体与密封圈 座间定位卡簧 脱落。 |
使用时可能 影响应急时 间。 |
《机关、团体、企业、事业单位消 防安全管理规定》（中华人民共和 国公安部令第61号）第二十七条： 单位应当按照建筑消防设施检查维 修保养有关规定的要求，对建筑消 防设施的完好情况进行检查和维修 保养。 |
— 48 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
|

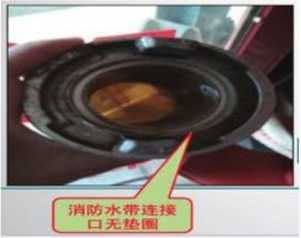

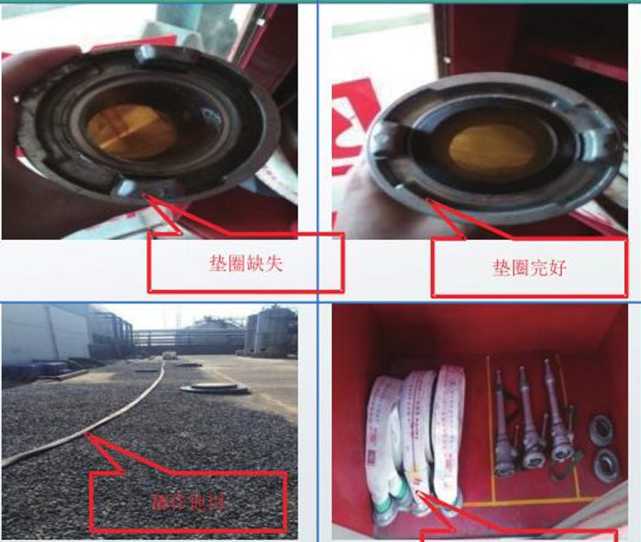

消防水带连接 |
连接口处密 | |
|
13 |
封不严，水 | |
|
口无垫圈。 |
压不足。 |
《消防水带》(GB 6246—201 1 ) 第4.13条：水带与消防接口连接处 不应发生渗漏、爆破或脱滑。

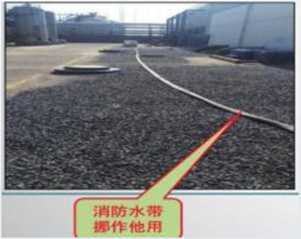

14
消防水带挪作 他用。
发生火灾时 无法紧急备 用。
《中华人民共和国消防法》第二十 八条：任何单位、个人不得损坏、 挪用或者擅自拆除、停用消防设施 、器材。
15
消防水泵接合 器标识缺失。
不易被发现 ，发生火灾 时延误救援 时间。
《消防安全标志设置要求》(GBI 563 0-1995)第5.11条：设有地下消 火栓、消防水泵接合器和不易被看 到的地上消火栓等消防器具的地方 ,应设置"地下消火栓”“地上消火栓 "和"消防水泵接合器"等标志。
— 49 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
|

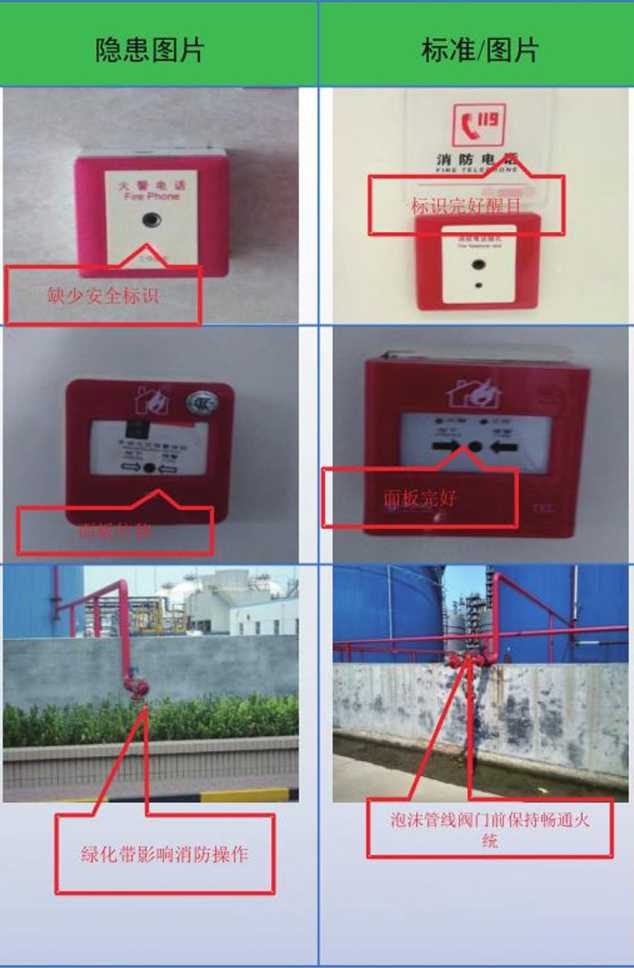

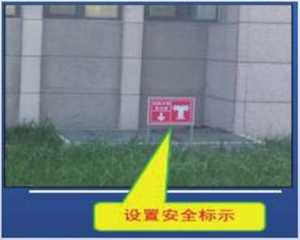

火灾报警电话 |
不易被发现 ,发生火灾 时延误救援 时间。 |
消防安全标志设置要求(GB15630- | |
|
16 |
缺少安全标示 |
1995)第5.10条：设有火灾报警电 | |
|
O |
话的地方应设置“火警电话”标志" |
不便于观察
|
手动火灾报警 |
监控状态: | |
|
17 |
按钮面板移位 |
发生火灾时 |
不便于启动

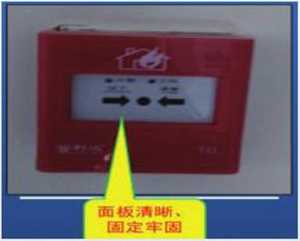

《手动火灾报警按钮》(GB19880-2005)手动火灾报警按钮的正常监 控状态可通过其前面面板外观清晰 识别，启动零件不应破碎、变形或 移位O

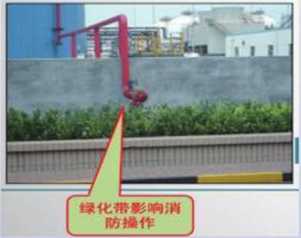

不利于泄漏 的可燃气体 厂区的绿化妨扩散，一旦 碍消防操作。遇明火引燃 ,危及储罐 安全。
《工业企业平面设计规范》(GB 50187-2012)第9.2.3条：具有易燃 、易爆的生产、贮存及装卸设施附 近宜种植能减弱爆炸气浪和阻挡火 势向外蔓延，枝叶茂密、含水分大 ,防爆及防火效果好的乔木及灌木 ,不得种植含油脂较多的树种，绿 化布置应保证消防通道的宽度和净 空高度，并应有利于消防扑救。
— 50 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
19
20
20000m3 成品 油储罐未设置 固定式泡沫灭 火系统。
紧急情况下 无法快速向 罐内注泡沫 灭火。
《石油化工企业防火设计标准(20 18年版)》(GB 50160-2008 )第 8.7.2条：单罐容积等于或大于 ɪθθθθmʒ的非水溶性可燃液体储罐 应采用固定式泡沫灭火系统。
10000m3 地上 立式储罐未设 置固定式消防 冷却水系统。
紧急情况下 ,无法对储 罐进行降温 及隔离热辐 射。

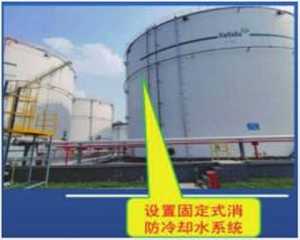

《石油化工企业防火设计标准(20 18年版)》(GB 50160-2008 )第 8.4.5.2条：容积等于或大于 10000m3储罐应设置固定式消防冷 却水系统。
未设工固定消防 冷却水系统
|

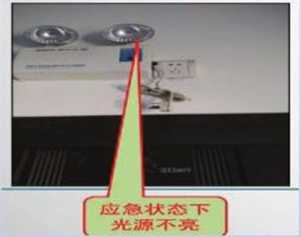

非持续性消防 应急灯具在应 |
紧急情况下 |
《消防应急照明和疏散指示系统》 (GBI7945-2010)：持续型消防应 | |
|
21 |
急电源工作时 |
有可能发生 |
急灯具，光源在主电源工作时不点 |
|
未处于点亮状 |
踩踏事故。 |
克，仅在应急电源工作时处于点亮 | |
|
态O |
状态。 |
— 51 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
|
出现紧急情 | ||
|
22 |
安全出口指示 |
况不便于应 |
|
灯不亮。 |
急疏散及撤 |
离。

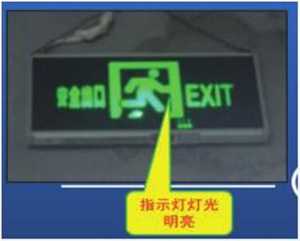

《山东省消防安全疏散标志设置规 范》(DB 37-1022-2008)：安全出 口指示灯应灯光明亮可辨，直观醒 目，能够迅速被发现并准确指明应 急疏散方向。
|
消防沙池未盖 | ||
|
23 |
盖板，易雨淋 |
消防沙易雨 淋失效。 |
|
失效。 |
《石油库设计规范》(GB 50074-2014)：消防沙应保持干燥，消防 沙配置数量可参考GB 50074-2 014 要求。

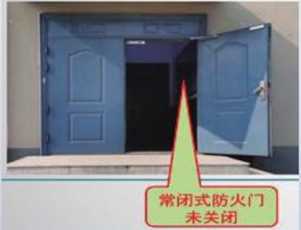

24

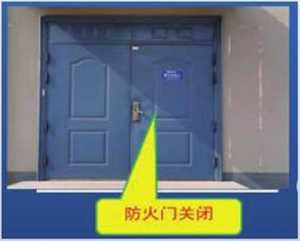

常闭式防火门 未关闭。
发生火灾时 ,无法起到 暂时阻挡火 焰及浓烟的 作用。
《建筑设计防火规范》(GB 50016-2018) 60」防火门的设置应符合下列 规定：1.设置在建筑内经常有人通行 处的防火门宜采用常开防火门。常开 防火门应能在火灾时自行关闭，并应 具有信号反馈的功能。2.除允许设置 常开防火门的位置外，其他位置的防 火门均应采用常闭防火门。常闭防火 门应在其明显位置设置“保持防火门关 闭”等提示标识。
—52 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
|

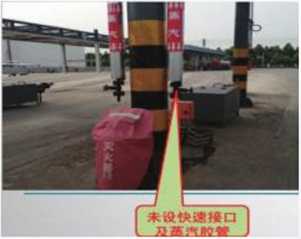

蒸汽服务站未 |
消防蒸汽无 | |
|
25 |
设置蒸汽胶管 | |
|
法使用。 |
《石油化工防火设计规范(2018年 版)》(GB 50160-2008 )第 8.8.3 条：半固定式灭火蒸汽应设快速接 头，耐热胶管长度宜为15米—20米
26
单个容积25∏P 的甲、乙A类 液体设备，多 层构架的楼板 为透空的钢格 栅时，耐火涂 料覆盖高度不 足10米。
发生火灾时 造成钢结构 损坏，无法 承重。
《石油化工防火设计规范(2018年 版)》(GB 50160-2008 )第 5.6.2 条：单个容积N5m3的甲、乙A类液 体设备，多层构架的楼板为透空的 钢格栅时，地面以上IOM范围的梁 、柱覆盖耐火层。
27
储罐顶部安全 阀、调节阀等 部位无防护喷 淋设施。
造成火灾时 无法覆盖泄 漏源C
《石油化工防火设计规范(2018年 版)》(GB 50160-2008)第 8.10.9 条当储罐采用固定式消防冷却水 系统时，对储罐的阀门、液位计、 安全阀等宜设水喷雾或水喷淋喷头 保护。
—53 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
28

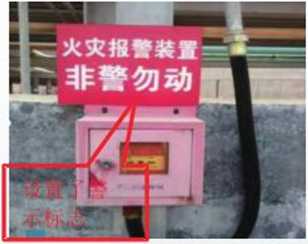

火灾报警按钮 未根据规范设 置安全警示标 识牌。
不易被发现 ,发生火灾 时延误救援 时间。
《手动火灾报警按钮》(GB 19880 -2005)：手动火灾报警按钮和固定 灭火系统的手动启动器等装置附近 必须设置“消防手动启动器"标志。
|
29 |
动力消防泵进 出口管线使用 |
人员对阀门 |
|
蝶阀，未对阀 门开关标识。 |
的开关状态 | |
|
不清晰。 |
《消防给水及消火栓系统技术规范 》(GB 50974-2014)第5.1.12 5 消 防水泵的吸水管上应设置明杆闸阀 或带自锁装置的蝶阀，但当设置暗 杆阀门时应设有开启刻度和标志。
|
30 |
储罐消防管线 (泡沫、喷淋 |
未及时排出 |
|
)底部未设置 排渣口。 |
锈渣，堵塞 | |
|
管道。 |
《泡沫灭火系统设计规范》(GB 50151-2021 )第4.2.6条 4、泡沫混 合液的立管下端应设锈渣清扫口。
— 54 —
序号隐患内容 危害 排查依据 隐患图片
标准/图片
|
31 |

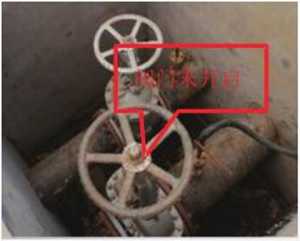

消防水管线控 制阀门(切断 阀)未处于开 |
消防设施不 能正常使用 |
|
启状态。 |
O |
《消防给水及消火栓系统技术规范 》(GB 50974-2014)第 14.0.6条： 4.每季度应对室外阀门井中，进水 管上的控制阀门进行•次检查，并 应核实其处于全部开启状态。
泡沫发生器防影响发泡效 护罩损坏。 率。
《泡沫灭火系统设计规范》(GB 50151—2021 )泡沫及水幕系统应 满足下列要求：泡沫发生系统保持 良好、零部件齐全、随时保持备用 状态。
|
33 |
消防泡沫线球 |
紧急状态下 ,无法及时 |
《中华人民共和国消防法》第十六 条第2款要求，按照国家标准、行 |
|
阀手柄缺失。 |
打开消防管 线。 |
业标准配置消防设施、器材，设置 消防安全标志，并定期组织检验、 | |
|
维修，确保完好有效。 |
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
|
直径大于1.2m |
《石油化工企业设计防火规范（20 | ||
|
的容器（塔器 |
18年版)》(GB 50160-2008 )第 | ||
|
34 |
）裙座内部未 |
耐火极限低 |
5.6.2条钢裙座外侧未保温部分及直 |
|
于2小时。 |
径大于I ∙2m的裙座内侧应覆盖耐火 | ||
|
涂刷防火涂料 |
层，覆盖耐火层的钢构件，其耐火 | ||
|
◎ |
极限不应低于2h。 |
|
加热炉附近未 |
事故状态下 |
《石油化工企业设计防火规范（20 18年版）》（GB 50160-2008 ）第 8.6.4条：工艺装置内加热炉、甲类 | |
|
35 |
设置消防软管 |
,不便于应 |
气体压缩机、介质温度超过自燃点 |
|
卷盘。 |
急。 |
的泵及换热设备、长度小于30m的 |
油泵房附近等宜设消防软管卷盘, 其保护半径宜为20m。

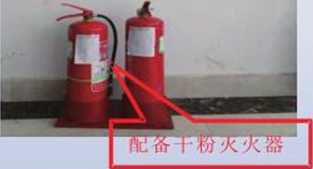

手提式灭火器 未固定，无防 护措施。
手提式灭火 器未固定， 无防护措施
《建筑灭火器配置验收及检査规范 》（GB 50444-2 009 ）手提式灭火 器宜设置在灭火器箱内或挂钩、托 架上，可保证灭火器不易被随意挪 动或碰翻:放置在灭火器箱内的火 火器，还可以防止日日西、雨淋等环 境条件对灭火器的不利影响。
—56 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
碳钢管道内
|
消防喷淋管线 |
有锈渣堵塞 | ||
|
37 |
未设置过滤器 |
喷淋口， |
影 |
响喷淋效果
《消防给水及消火栓系统技术规范 》(GB 50974-2014) 83.4.2： 减 压阀的进口处应设置过滤器，过滤 器的孔网直径不宜小于4目/cm2--5目/cm2,过流面积不应小于管道 截面积的4倍。
|
二氧化碳灭火 |
喷射时存在 | |
|
38 |
器未配置防冻 伤手套。 | |
|
冻伤风险。 |
《电力设备典型消防规程》(DL50 27-2015) F3.6使用时应注意灭火 器保持直立状态，不能直接用手抓 住喇叭筒外壁或金属连接管，防止 被冻伤。
|
39 |
消防设施未及 |
无法正常使 用，延误救 |
|
时维护保养。 |
援。 |
《建筑灭火器配置验收及检查规范 》(GB 50444-2008 ) 5.2.2 第 2 条 罐区、石油化工装置区等场所的灭 火器，应按附录C的要求每半月进 行一次检查。
— 57 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
疏散道路未设 置疏散标识。
人员无法正 确疏散。
《山东省消防条例》第二十六条： 疏散通道、安全出口应当按照国家 消防技术标准要求，设置疏散指示 标志。
装置平台未设 置消防竖管。
事故时，延 误救援时间
《石油化工企业防火设计规范(20 18年版)》(GB 50160-2008 )第 8.6.5条工艺装置内的甲、乙类设备 的构架平台高出其所处地面15m时 ,宜沿梯子敷设半固定式消防给水 竖管，并应符合下列规定：1•按各 层需要设置带阀门的管牙接口： 2. 平台面积小于或等于50m 口寸，管径 不宜小于80mm：大于50m 时，管 径不宜小于Ioomm； 3•构架平台长 度大于25m时，宜在另一侧梯子处 增设消防给水竖管，且消防给水竖 管的间距不宜大于50m。
—58 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
42

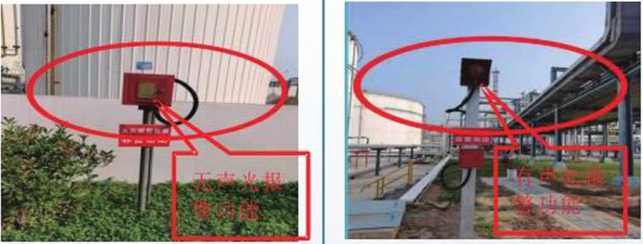

火灾报警按翅 不具备声光报 警功能。
报警后人员 无法觉察。
《石油化工企业防火设计规范（20 18年版）》（GB 50160-2008 ）第 8.12.3条：3.火灾自动报警系统应 设置警报装置。当生产区有扩音对 讲系统时，可兼作为警报装置；当 生产区无扩音对讲系统时，应设置 声光警报器
44
《火灾自动报警系统设计规范》（
配电室未设置 火灾时无法 GB 50116-2013） 6.2.1 （附录D）, 烟感报警器。及时发现。 配电室内设置火灾自动报警探测器
视镜防护失效
视镜损坏， 防护网伤人
《机械设备防护罩安全标准》 （GB8196-2003）第8.2条：检验防护 装置的冲击强度时应考虑制造防护 装置时使用的材料特性，包括将防 护装置连接在机器或其他结构上使 用的连接件的强度、固定点的强度 以及滑轨的强度等等。
— 59 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
|
物料泄漏危 | ||
|
45 |

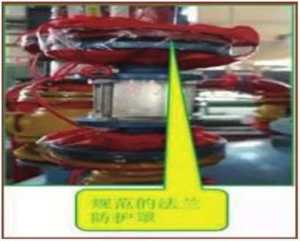

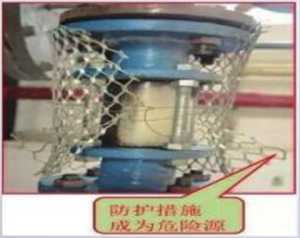

法兰防护罩防 |
害操作人员 |
|
护失效 |
并造成环境 |
污染。
《石油化工企业职业安全卫生设计 规范》(SH/T 3047-2021)第2.4条: 储存或输送腐蚀性物料的设备、管 道及与其接触的仪表等、应根据介 质的特殊性采取防腐蚀、防泄漏措 施。
|
部分密封点未 | ||
|
46 |
使用安全护罩 0 |
发生泄漏时 飞溅伤人。 |
《石油化工企业职业安全卫生设计 规范》(SH3047-1993 )第2.4.3 条 ： 输送酸、碱等强腐蚀性化学
物料泵的填料函或机械密封周围， 宜设置安全护罩。
— 60 —
第五部分：动静设备和特种设备类
—61 —
序号 隐患内容 危害 排查依据 隐患图片 标准/图片
|
1 |
输送酸、碱等 强腐蚀性化学 物料泵的填料 函或机械密封 周围未设置安 全护罩。 |
《石油化工金属管道布置设计 规范》SH3012-20U第3.1.22条:腐蚀 性介质、有毒性介质和高压管道的布 置应避免由于阀门及易发生泄漏的管 道附件造成对人身和设备的损坏，易 发生泄漏的部位不应布置在人行通道 和机泵上方，否则应设安全防护。 | |
|
2 |

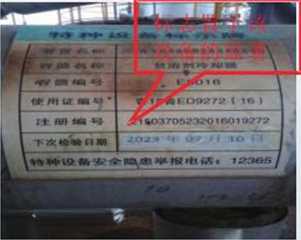

设备铭牌被油 漆覆盖遮挡。 |
不利于了解设 备相关重要信 息及安全要求 O |
设备油漆施工时，可采取涂黄油、贴 胶布等方式保护设备铭牌，以免油漆 污染、覆盖设备铭牌。 |
|
3 |
氢气压缩机中 间筒体放空管 高度太低。 |

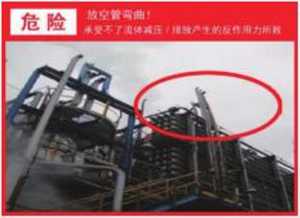

填料泄漏时， 有可能因氢气 积聚造成火灾 爆炸事故的发 生 |
受工艺条件或介质特性所限，无法排 入火炬或装置处理排放系统的可燃气 体，当通过排气简、放空管直接向大 气排放时，排气简、放空管的高度应 符合《石油化工企业设计防火标准》 (GB50160-2008 ) 2018 年版第 5.5.11 的相关规定。 |
— 62 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片

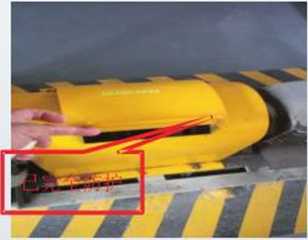

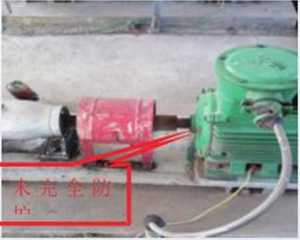

机泵防护罩不 能对转动部位 完全防护。
衣物或抹布等 卷入造成人员 伤害。
《石油化工用机泵工程设计规范》 GB/T51007-2014）第 10.3.3 条：机泵 的联轴器、传动轮等外置的转动部位 应设置全密闭的可拆式安全防罩。
泵基础有掉块 ,风化严重。
泵基础损坏， 造成设备损坏
《石油化工无密封离心泵工程技术规 定》（SH/T3 148-2016 ）泵基础无掉 块，无风化。
装置部分机泵 无设备名称、 位号标识。
不便于操作。
《国家安全监管总局关于加强化工过 程安全管理的指导意见》【2013】88 号第（十六条）要对所有设备进行编
—63 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
7 |
机泵润滑油液 位在1/2以下 O |
设备损坏。 |
《石油化工设备润滑管理制度》(SH S 01002-2004)第 7.1.1 条：正常运 行时油箱油位应保持在2/3以上。 |
|
8 |
高温机泵出入 口阀门、密封 未设置蒸汽筛 孔防护设施。 |
高温物料引起 火灾。 |
《石油化工企业防火设计规范》(G B50160-2008)第 8.8.4 条:3.在操作 温度等于或高于自燃点的气体或液体 设备附近宜设固定式蒸汽筛孔管，其 阀门距被保护设备不宜小于7.5m。 |
|
9 |

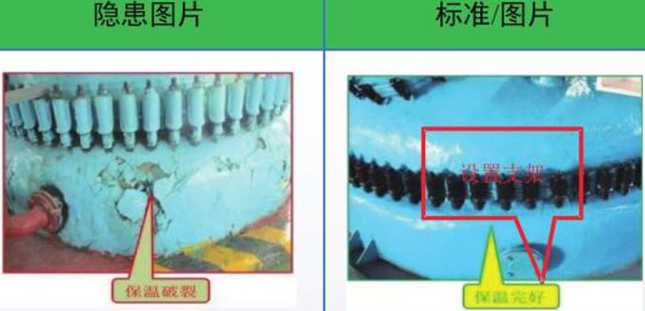

高温机泵泵头 和管道保温破 损。 |
设备温度高， 造成人员烫伤 Q |
《设备及管道绝热技术通则》(GBT 4272-2008) 4.1条a)外表面温度高 于323K ( 50℃ )的设备、管道、附 件必须保温。 |
— 64 —
序号
隐患内容 危害
排查依据
10
易燃介质机泵 防护罩采用铁 质材质。
使用过程中机 泵摩擦产生火 花，易发生火 灾。
《石油化工用机泵工程设计规范》（ GB/T 51007-2014 ）第 10.3.3 条：危 险场所使用的机泵，其防护罩应有不 产生火花的材料。
隐患图片
标准/图片
H
罐区渣油机封 泄漏泵。
机泵损坏。
《国家安全监管总局关于加强化工企 业泄漏管理的指导意见》（安监总管 三（2014） 94号）（二）加强泄漏管 理是预防事故发生的有效措施。泄漏 是引起化工企业火灾、爆炸、中毒事 故的主要原因，要树立"泄漏就是事 故”的理念，从源头上预防和控制泄 漏，减少作业人员接触有毒有害物质 ,提升化工企业本质安全水平。
12
《石油化工企业设计防火规范》（G
|
防爆区内皮带 |
B50160-2008 （2018 年版））5.7.7 可 | |
|
传动真空泵未 |
引发火灾爆炸 |
燃气体压缩机、液化烽、可燃液体泵 |
|

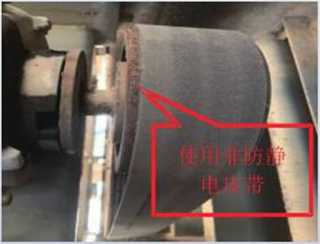

使用防静电皮 |
O |
不得使用皮带传动；在爆炸危险区范 |
|
带。 |
围内的其他转动设备若必须使用皮带 |
传动时，应采用防静电皮带。
—65 ∙-
序号隐患内容 危害
排查依据
隐患图片
标准/图片
《石油化工金属管道布置设计规范》
(SH3012-2011 ) 13.2.1 泵、离心式 机泵出口采取 机泵振动造成压缩机、蒸汽轮机等设备管口的许用 硬性连接。 设备损坏。 力和力矩有限制，管道的荷载尽可能 地由管道自身的支吊架承担，一般需 要在管口附近设置合理的支吊架。
标准：《危险化学品从业单位安全标 准化通用规范》(AQ3013-2008 )第 压缩机循环水无法查看液位5.5.2∙5条：企业应对监视和测量设备 视镜模糊。 。 进行规范管理，建立监视和测量设备
台账，定期进行校准和维护，并保存 校准和维护活动的记录。
灰尘过大影响
|
15 |
压缩机内部灰 尘油迹过大。 |
散热，影响设 备正常使用且 易发生火灾事 故。 |
《施工现场机械设备检查技术规范》 (JGJ 160-2016 )第 3.0.4 条：机械设 备外观应清洁、润滑应良好，不应漏 水、漏电、漏油、漏气。
—66 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
16
|
引起设备磨损 、噪音、轴偏 心、咬合时碰 撞，设备使用 寿命下降。 |

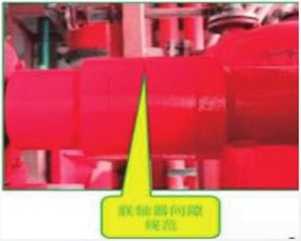

《机械设备安装工程施工及验收通用 | |
|
联轴器间隙过 大。 |
规范》(GB 50231 )滑块联轴器端面 间隙应小于2mm (根据联轴器外形直 径可细分)。 |
17
沥青泵出入口 高温管线未采 取隔热防烫措 施
烫伤
《石油化工设备和管道绝热工程设计 规范》(SH/T 3010-2013 )第 5.2.a 条 ：外表面温度高于50C。设备和管道应 进行保温。
18
《风机、压缩机、泵安装工程施工及 验收规范》(GB 50275-2010 )第
|
管道泵出口未 加支撑、未设 |
无法查看设备 |
4.1.5(2)泵的进、出管道应有各自的 支架，泵不得直接承受管道等的质量 《管道仪表流程图基本单元模式》 |
|
置压力表 |
运行状况。 |
(HG 28559-1993)第 3.0.2.1 条所有泵 的出Ll都必须至少设有就地指示压力 表，其位置应在泵出口和第一个阀门 |
之间。
— 67 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
|
19 |
管道阀门手轮 缺失。 |
阀门无法及时 开关。 |
《阀门零部件扳手、手柄和手轮》( JB/T93 )管道阀门手柄完好，开关无 卡涩。 |
|
20 |
塔器平台腐蚀 严重。 |
塔器平台破损 ，导致人员坠 落。 |
《工业设备及管道防腐蚀工程施工 规范》(GB50726-2011 )塔器平台完 整无锈蚀、穿孔。 |
|
21 |
洗眼器过滤网 缺失。 |
水中的杂物可 能对人体眼睛 造成损害。 |
《石油化工企业职业安全卫生设计规 范》(SH3047-93 )洗眼器的每•个 喷头上面都应该有一个防尘盖，洗眼 器的阀门应该简易操作，且打开时间 不能超过1S,阀门应该具有防腐蚀的 功能，洗眼器的喷头应加过滤器，避 免水中的杂物对人体眼睛造成损害。 |
— 68 —
O1
|
序号 |
隐患内容 |
危害 |
|
22 |
装置东侧蒸汽 包1.2米以上 的作业平台临 边无防护措施 |
存在作业人员 坠落风险。 |
排查依据
隐患图片
标准/图片
23
设备未除锈便 刷油漆。
防腐效果差， 影响设备使用 寿命。
24
《固定式钢梯及平台安全要求及第3 部分工业防护栏杆及平台》(GB 4053.3— 2009) 第4.1.1 条：距下方 相邻地板或地面1.2m以上的平台、 通道或工作面的所有敞开边缘应设 置防护栏杆。
《工业设备及管道防腐蚀工程施工规 范》(GB 50726-2011 )生锈的设备 须打磨、除锈，漏出新底材，确保底 漆涂膜的附着力。
《石油化工密闭采样安全要求》(T/
|
密闭取样器未 设置操作规程 和注意事项。 |
CCSAS003-20I9 ）第 5.1.3 条:密闭 | |
|
人员易发生误 |
取样器铭牌及操作部位名称应标注清 | |
|
操作。 |
晰，并有便于采样人员参照执行的操 作步骤及注意事项。 | |
— 69 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
25

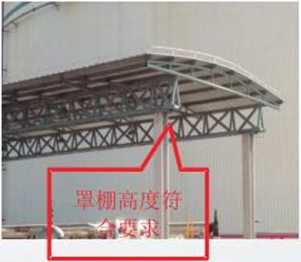

易燃介质机泵 区金属罩棚高 度不满足净空 高度3.5m以 上要求。
火灾
《石油化工储运系统泵区设计规范》 （SH/T30I4-2012）第 4.2.3 条泵房或 泵棚的净空应满足设备安装、检修和 操作的要求，且不应低于3∙5m。
26
|
现场可燃气体 不得排放，要 求使用循环式 密闭取样器。 |
《石油化工金属管道布置设计规范》 | |
|
装置现场液化 |
(SHT3012-20 Il ) 7.2.3 下列介质应 | |
|
气取样，未使 |
采取密闭循环取样：a）极度危害和 | |
|
用密闭取样 |
高度危害的物质；b）甲类可燃气体 ；c）液化煙。 |
27
|
装置涉及H2S （硫化氢）区 |
不便于应急操 |
《石油化工企业硫化氢防护安全管理 规范》（DB3 7T3 966-2020） 4.5 设计 |
|
域缺少H2S |
作。 |
时应配备适量的设备腐蚀检测设备、 |
|
捕消设备 |
硫化氢检测报警仪和硫化氢捕消设备 |
等。
— 70 —
序号隐患内容
危害
排查依据
隐患图片
标准/图片
28
|

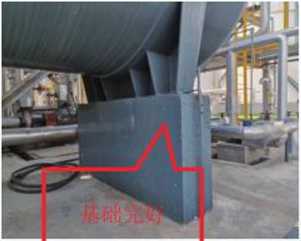

换热器设备基 础破损。 |
设备损坏 |
《化工设备基础设计规定》(HG/T20 643-2012)设备基础应该完好，无破 损。
30
《石油化工企业设计防火标准》(G B50160-2008) (2018 年版)9.3.3 可 机泵过滤器未静电积聚，导燃气体、液化煙、可燃液体、可燃固 设置接地。 致设备损坏。体的管道在下列部位应设静电接地设 施：3•管道泵及泵入口永久过滤器、 缓冲器等。
31
天然气管道使
用活节连接。
泄漏
《石油化工企业设计防火标准》(G
B 50160-2008) (2018 年版)7.2.1 可 燃气体、液化姪和可燃液体的金属管
道除需要采用法兰连接外，均应采用 焊接连接。公称直径等于或小于 25mm的可燃气体、液化煙和可燃液
体的金属管道和阀门采用锥管螺纹连 接时，除能产生缝隙腐蚀的介质管道
外，应在螺纹处采用密封焊。
71
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
32 |

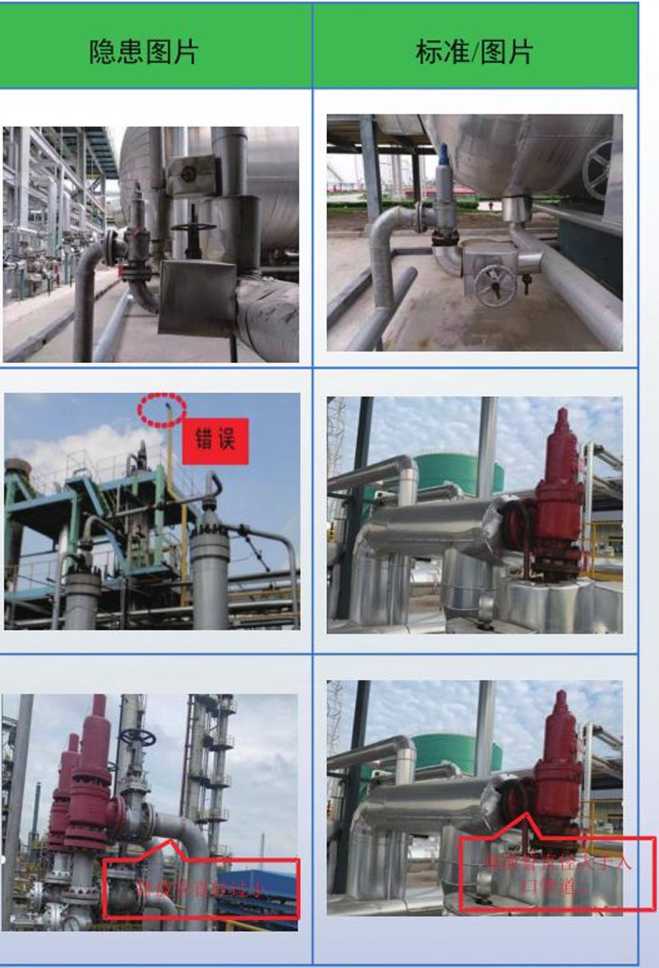

反应器安全阀 放空管线闸阀 竖直安装。 |
闸板阀脱落， 造成人员伤害 O |
《石油化工金属管道布置设计规范》 (SH3012-2011 )第 10.2.10 条的要求 ,闸阀阀杆水平安装。 |
|
33 |
原料加热炉与 蒸汽分配器距 离不足7.5m O |
火灾时无法使 用。 |

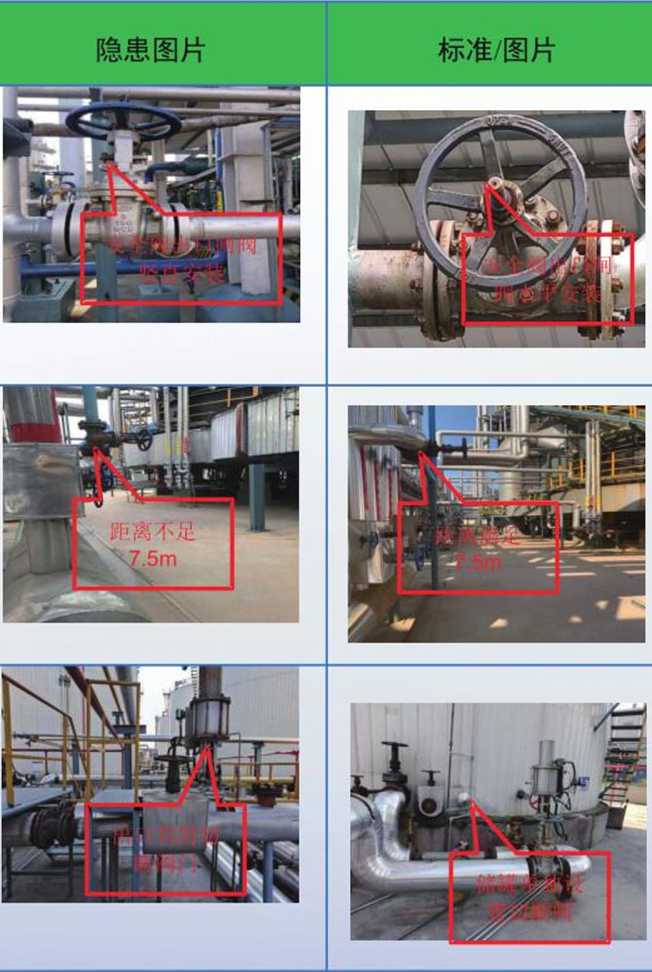

《石油化工企业防火设计规范》(G B 50160-2008)第 8.8.4： 1、灭火蒸 汽管道应从蒸汽分配管引出。蒸汽分 配管距加热炉不宜小于7.5m,并至少 应预留2个半固定式接头。 |
|
34 |
罐区储罐的进 出管线多条不 符合设置总切 断阀的要求。 |
异常情况下无 法切断物料。 |
《石油化工储运罐区设计规范》(SH /T3007-2014) 537储罐物料进出口 管道靠近罐根处设一个总的切断阀， 每根储罐物料进出口管道上还应设一 个操作阀。 |
—72 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
35
36
37
《立式圆筒形钢制焊接油罐设计规范
|
罐区斜梯底部 |
》(GB 50341-2014 ) 10.10.1 ,第 10 | |
|
与踏步硬性连 接。 |
地基下沉，造 |
条：盘梯的设计应符合以下要求：盘 |
|
成设备损害。 |
梯应全部支撑在罐壁上，盘梯侧板的 下端与罐基础上表面应留有适当距离 |
卸车区无缓冲 罐，卸车区 IOm外范围内 未设置紧急切 断阀。
《石汕化工企业设计防火标准（2018 年版）》（GB50160-2008 ）第 6.4.2 异常情况卜.无条5.站内无缓冲罐时，在距装卸车鹤 法切断物料。位IOm以外的装卸管道上应设便于操 作的紧急切断阀。
装置内明杆阀 门防护不到位
人身伤害。
《关于深入开展企业安全生产标准化 岗位达标工作的指导意见》（安监总 管四【2011】82号）第6条：作业现 场安全要求：（工作环境中的不安全 状况包括但不限于），现场物品、物 料等摆放情况，现场扶梯、栏杆、平 台、篦子板、盖板等符合安全要求情 况，现场坑、井、沟、孔洞等安全防 护措施设置情况，现场照明情况，现 场的消防通道、 安全通道畅通情况等。
— 73 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
38
39
40
《石油化工企业设计防火标准》（G
B50160-2008 （2018 版））第 7.2.7 条
|

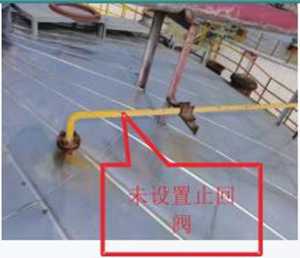

储罐氮气密封 |
公用工程管道与可燃气体、液化运和 | |
|
管线未设置止 |
中庄， |
可燃液体的管道或设备连接时应符合 |
|
回阀。 |
任于贝孙O |
卜•列规定：1•连续使用的公用工程管 |
道上应设止回阀，并在其根部设切断 阀。
储运DCS新
风系统未投用 通风不畅。
甲类液体设备
|
换热器基础未 涂刷防火涂料 O |

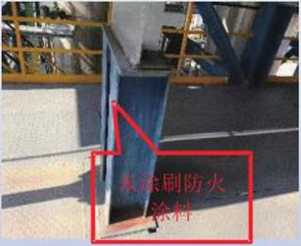

防火效果差。 |

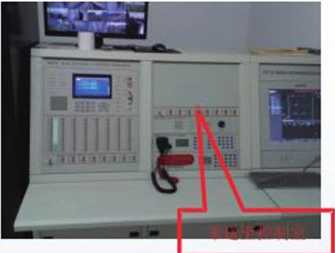

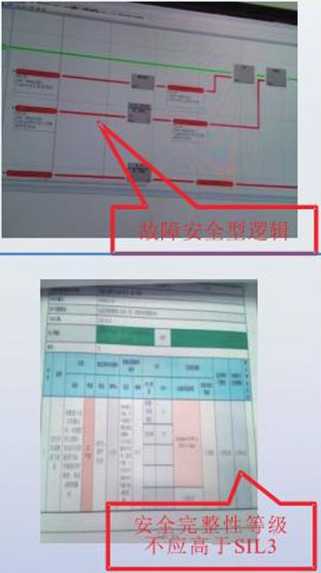

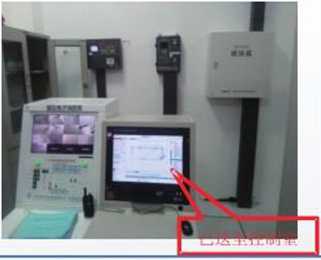

《石油化工控制室抗爆设计规范》（ GB50779-2012 ） 6.1.6重要房间的空 调设备的启停及故隙信号应引至集散 控制系统（DCS）。条文解释：重要 房间的空调设备要求不间断运行，空 调设备的报警信号引至DCS可及时 发现问题，确保空调系统的正常运行
《石油化工企业设计防火标准》（G B 50160-2008 （2018 版）第 5.6 条 1. 单个容积等于或大于5m3的甲、乙A 类液体设备的承重钢构架、支架、裙 座。
— 74 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
41

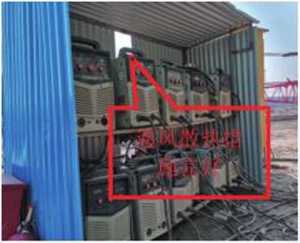

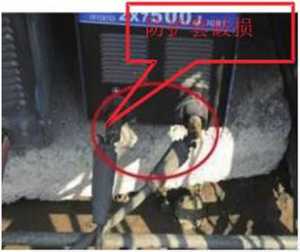

集中布置的焊 机未通风散热

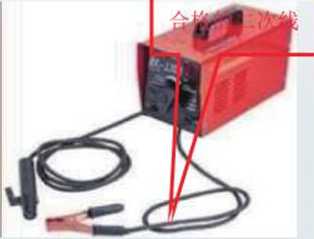

《石油化工建设工程施工安全技术标 准》(GB/T50484-2019)第 11.5.3 条 无法散热，造：两台及以上的电焊机集中使用时•， 成设备损坏。应摆放在高度距离地面不小于300mm 的支架上，且应搭设防雨棚、配备消 防器材。
|
42 |
涉酸、碱机泵 区，设备基础 地面未做防腐 处理。 |
酸碱物料渗透 地面。 |
《化工企业安全卫生设计规定》(H G205 71—20145.6.4)具有酸碱性腐蚀 的作业区中的建(构)筑物地面、墙 壁、设备基础，应进行防腐处理。 |
43
洗眼器未保温
发生冻凝，影 响设备使用。
《石汕化工紧急冲淋系统设计规范》
(SH/T3205-2019) 5.1.4 环境温度低
于5。C时，应设置防冻设施。
— 75 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
44 |

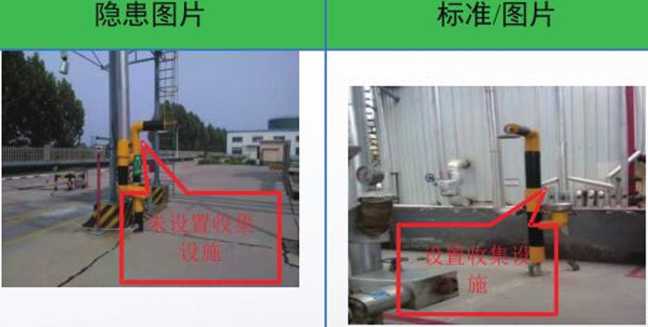

洗眼器排水未 引入收集设施 O |
造成环境污染 O |
《石油化工紧急冲淋系统设计规范》 SH/T3205-2019 ) 4.10紧急冲洗器和 洗眼器排水(液)应收集、处理。 |
|
45 |
易燃介质使用 塑料瓶取样。 |
静电引发火灾 、爆炸。 |

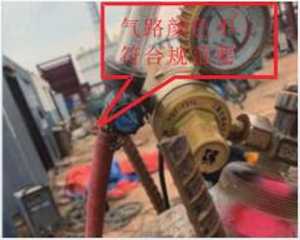

《防止静电事故通用导则》(GBI21 58-2006 )第6.3.12条在使用小型便 携式容器灌装易燃性液体时，宜用金 属或导静电容器，避免采用静电非导 体容器，对金属容器及金属漏斗应跨 接并接地。 |
|
46 |
化验室气瓶存 放乱。 |
气瓶倾倒。 |
《气瓶搬运、装卸、储存和使用安全 规定》(GB/T34525-2017 ) 8.2.7 气 瓶在库房内应摆放整齐，数量、号位 的标志要明显，要留有可供气瓶短距 离搬运的通道。 |
— 76 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
47 |
储罐顶部放空 管线未采取防 护措施。 |
小动物误入。 |
《工业金属管道设计规范》(GB503 16-2008) 14.5.3不经常使用的常压 放空管口，应加设防鸟网。 |
|
48 |
安全阀顶阀门 关闭。 |
无法泄压， |

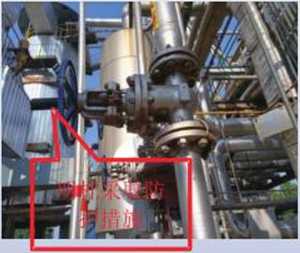

《安全阀安全技术监察规程》(TSG ZFOOI-2006) B4.2.(4)安全阀的进出 口管道•般不允许设置截断阀，必须 设置时，需要加铅封，并且保证锁定 在全开状态。 |
|
49 |
液氨、液氯、 液化姪、闪点 <45℃的易燃 液体两端阀门 切断的液相封 闭管段未设置 泄压设施。 |
爆炸 |
《石油化工企业设计防火规范》(G B 50160-2008 ) 5.5.6 两端阀门关 闭且因外界影响可能造成介质压力升 高的液化燃、甲B、乙A类液体 管 道，应采取泄压安全措施。 |
— 77 —
序号
隐患内容
危害
排查依据
隐患图片

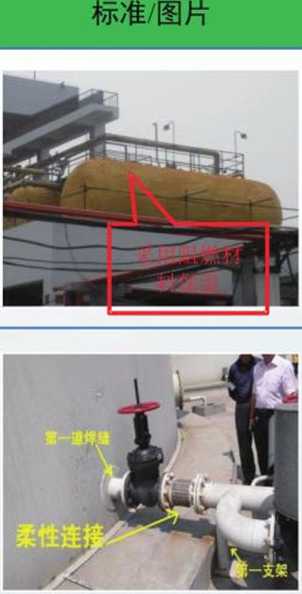

保冷层采用聚
50 氨酷材料时，火灾
氧指数＜30。

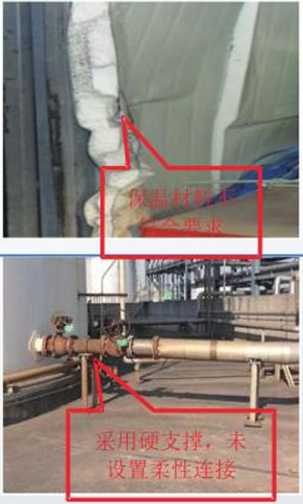

《石油化工企业设计防火规范》(G B 50160-2008) 5.1.1.2 设备和管道 的保温层应采用不燃烧材料，当设备 和管道的保冷层采用阻燃型泡沫塑料 制品时•，其氧指数不应小于30。
|
储罐进出口管 |
地基下沉造成 |
《石油化工企业设计防火规范》(G | |
|
51 |
线采用硬支撑 |
B 50160-2008) 6.2.25 储罐的进出口 | |
|
Q |
Ilfl唯预孙O |
管道应采用柔性连接。 |
52

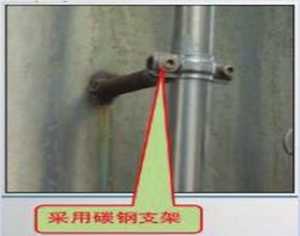

《工业金属管道设计规范》(GB503
|
不锈钢管道与 |
16-2008 ) 10.5.4.2碳钢的支吊架 | |
|
碳钢支架，接 |
静电无法释放 |
零部件与有色金属或不锈钢管道组成 |
|
触面采用不锈 |
O |
件不应直接接触，在接触面之间可增 |
|

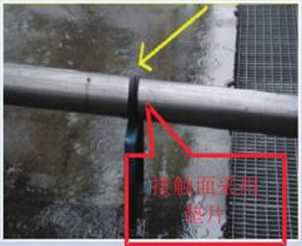

钢板。 |
加非金属材料的隔离垫层或相应措施 |
— 78 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
53
|
放空管线未固 |
《工业金属管道设计规范》(GB5O3 | |
|
定，无法承受 流体减压、排 |
管线受损。 |
16-2008 ) 3.1.5.5 在管道布置和 |
|
放产生的反作 用力 |
支架设计时，应能承受由于流体的减 压或排放时所产生的反作用力。 |
54
储罐围堰上设 置了一处爬梯
《储罐区防火堤设计规范》(GB 50351-2014)第 3.1.7 条：每一储罐 紧急情况下不组的防火堤、防护墙应设置不少于2 能快速疏散。处越堤人行踏步或坡道，并应设置在 不同方位上。隔堤、隔墙应设置人行 踏步或坡道。
|
55 |
未对设备除锈 |
防腐效果差， |

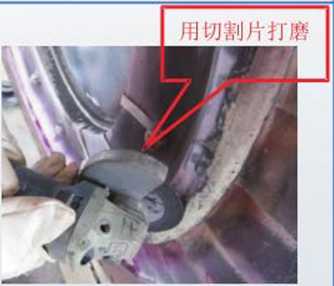

《工业设备及管道防腐蚀工程施工规 范》(GB 50726-2011 )生锈的设备须 |
|
影响设备使用 | |||
|
便进行刷漆。 |
寿命。 |
打磨、除锈，漏出新底材，确保底漆 | |
|
涂膜的附着力。 |
— 79 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
56 |
保温破裂。 |
热量丢失、增 加能耗。 |
《石油化工设备和管道绝热工程设计 规范》(SH/T 3010-2013 )第 5.2.a 条 ：外表面温度高于50C设备和管道应 进行保温。 |
|
57 |

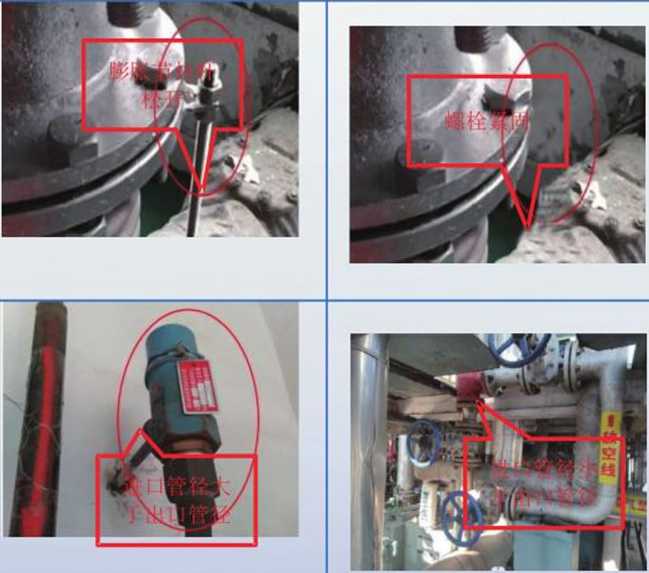

循环水泵正常 投用时管道膨 胀节拉杆螺栓 未拆除或松开 O |
设备损坏 |
《工业金属管道工程施工规范》(GB 5023 5-2010)第8.6.1条：管道安装 完毕、热处理和无损检测合格后，应 进行压力试验。试验结束后，应及时 拆除盲板、膨胀节临时约束装置。 |
|
58 |
安全阀进口管 道通径大于出 口管道通径。 |
泄压不及时 |
《安全阀安全技术监察规程》(TSG ZF001-2006)附件B2.14条：安全阀 的流通面积应当能够通过所需要的最 大排放量。出口排放面积必须大于或 者等于进口面积，且出口排放面积必 须达到足够的要求，以防止排放背压 影响安全阀的正常性能。 |
— 80 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | |||||||
|
59 |
水封罐未设置 U型溢流管 |
《石油化工可燃性气体排放系统设计 规范》(SH 3009-2013 )第8.2.7条水 封罐应设置U型溢流管(不得设切断 阀门)，溢流管的水封高度应大于 1.75倍水封罐内气相空间的最大操作 压力(表压)，溢流管直径最小为 DN50o其高点处管道下部内表面应 与要求的水封液面处于同一水平高度 .第8.2.8条形溢流管高点上宜设 DM25破真空接管，其高度宜大于等 于300m。破真空接管上不得设切断 阀门。___________________ |
I |
出 |
■ |
甌 | ||||||
|
60 |
多个安全阀泄 放管线汇总至 一条管线上， 泄放总管与各 支管的管径相 同。 |
泄压不及时 |
《安全阀安全技术监察规程》(TSG ZFOOI-2006)附件B2.14条：安全阀 的流通面积应当能够通过所需要的最 大排放量。出口排放面积必须大于或 者等于进口面积，且出口排放面积必 须达到足够的要求，以防止排放背压 影响安全阀的正常性能。 |
≡ | ||||||||
|
61 |
防火堤内未设 置集水措施。 |
防火堤内积水 |
《储罐区防火堤设计规范》(GB50351 -2014)第3.2.9条：防火堤内排水设 施的设置应符合下列规定： 1、防火堤内应设置集水设能，连接 集水设施的雨水排放管道应从防火堤 内设计地面以下通出堤外，并应采取 安全可靠的截油排水措施； 2、在年累积降雨量不大于20Omrn或 降雨在24h内可渗完，且不存在环境 污染的可能时，可不设雨水排除设施。 |
0W | ||||||||
|
1 |
■ | |||||||||||
—81 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
62
|
安全阀水平安 装。 |
闸板阀脱落。 |
《安全阀安全技术监察规程》 (TSGZFOO1-2006 )附件 B.4.1 条： 在设备或管道上的安全阀竖直安装。
安全阀排放管
63 朝向巡检楼梯人员伤害。
《安全阀安全技术监察规程》 (TSGZFOO 1-2006 )第 B4.2 条：安全 阀的出口管道直径不小于安全阀的出 口直径，安全阀的出口管道接向安全 地点。
|
空气储罐出口 |
《重大隐患判定标准安监总管三(20 | ||
|
64 |
管道上安全阀 |
安全阀无法正 |
ι7) 121号》第十五条安全阀、爆破 |
|
排放口设置了 |
常使用。 |
片等安全附件未正常投用。 |
盲板
— 82 —
|
序号隐患内容 危害 排查依据 |
隐患图片 |
标准/图片 | ||||||||
|
65 |
阀门腐蚀严重 |
安全阀无法 正常使用 |
《国家安全监管总局关于加强化工过 程安全管理的指导意见》（安监总管 三（2013） 88号）第十六条：建立装 置泄漏监（检）测管理制度。企业要 统计和分析可能出现泄漏的部位、物 料种类和最大量。定期监（检）测生 产装置动静密封点，发现问题及时处 理。定期标定各类泄漏检测报警仪器 ,确保准确有效。要加强防腐蚀管理 ，确定检查部位，定期检测，建立检 测数据库。对重点部位要加大检测检 查频次，及时发现和处理管道、设备 壁厚减薄情况；定期评估防腐效果和 核算设备剩余使用寿命，及时发现并 更新更换有在穿全隐患的设备。 |
I |
A |
Ko ■I | ||||
|
66 |
跨越道路的甲 醇管道上设置 法兰连接的切 断阀。 |
物料泄漏。 |
《石油化工企业设计防火规范》（G B 50160-2008 ） 2018 版第 7.1.2 条： 在跨越铁路或道路的可燃气体，液化 焼和可燃液体管道上不应设置阀门及 -发生泄漏的管道附件。 |
^^^^S^^S F — — |
----. |
■ |
i | |||
|
^^«5 I |
--- ~ ∙9 <^^HM | |||||||||
|
- 7 | ||||||||||
— 83 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
|
67 |
起重机械运行 中钢丝绳缠绕 在一起。 |
起重时钢丝绳 受力不均，影 响钢丝绳的使 用寿命0 |
《起重机械安全规程》(GB6067.1 )-2010：钢丝绳在缠绕轮上缠绕有 序，并且在运行过程中不交替缠绕。 |
|
68 |
起重机械钢丝 绳单绳卡固定 O |
吊装重物时有 可能造成脱扣 0 |
《起重机械安全规程》(GB6067.1-2010)：钢丝绳绳卡数量3—7个/组( 与钢丝绳公称直径相关)。 |
|
69 |
起重机械钢丝 绳绳卡固定间 距过小。 |
吊装重物时有 可能造成脱扣 O |
《起重机械安全规程》(GB6067.1-2010)：每两个钢丝绳绳卡间距不小 于钢丝绳直径的6倍。 |
■
使用单绳 固定
用三个绳 k固定
—84 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
70
71
《起重机安全规程第1部分：总、则》
|
设备行吊吊钩 |
易造成脱钩危 害。 |
(GB6067.1-2010)第4.2∙2.3条当使用 |
|
防脱钩锁紧片 |
条件或操作方法会导致重物意外脱钩 | |
|
损坏。 |
时，应采用防脱绳带闭锁装置的吊钩 |
厂内叉车未悬 挂厂内机动车 牌照。
《中华人民共和国特种设备安全法》 （国家主席令2013年第四号）第三十 三条特种设备使用单位应当在特种设 无法标识车辆备投入使用前或者投入使用后三十日 信息。 内，向负责特种设备安全监督管理的
部门办理使用登记，取得使用登记证 书，登记标志应当置于该特种设备的 显著位置。
—85 —
第六部分：防溢流及安全设施类
— 86 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
1 |
可燃液体仓库 未设置防止液 体流散的设施 O |
易燃液体流散到 仓库外，避免造 成火势扩大蔓延 O |
《建筑设计防火规范(2018年版)》 (GB 50016-2014)第3.6.12条:甲、 乙、丙类液体仓库应设置防止液体流 散的设施。遇湿会发生燃烧爆炸的物 品仓库应设置防止水浸渍的措施。 |
|
2 |
转油泵区未设 置小围堰。 |
易燃液体流散， 避免造成火势扩 大蔓延。 |
《石油化工企业设计防火标准(2018 年版)》(GB50160-2008)第 5.2.28条：凡在开停工、检修过程中 ,可能有可燃液体泄漏、漫流的设 备区周围应设置不低于150mm的围 堰和导液设施。 |
|
3 |
储罐区排污阀 正常状态应处 于完全关闭状 态O |
一旦储罐泄漏物 料流入污排或雨 排管道系统。 |
《储締区防火堤设计规范》(GB 50351-2014)第3.2.9.1 条：防火堤 内应设置集水设施。连接集水设施的 雨水排放管道应从防火堤内设计地面 以下通出堤外，并应设置安全可靠的 截油排水装置。 |
隐患图片
标准/图片
—87 —
序号
隐患内容 危害
排查依据
隐患图片
标准/图片
4
5
《石油化工企业职业安全卫生设计规
|
阀门井中的阀 |
下阀井，操作难 |
范》(SH 3047-1993)第2.7.14条： |
|
门开关未设在 |
!受限空间，作 |
可能积聚有毒气体的阀井中的阀门开 |
|
地面上。 |
业险！ |
关手轮，应设在地面上。 |
车间平台空隙 未设置防止可 燃液体泄漏至 下层的措施。
《石油化工企业设计防火规范(2018 年版)》(GB 50160-2008)第
液体泄漏至下层5.7.5条：有可燃液体设备的多层建筑
,造成事故。 物或构筑物的楼板，应采取防止可燃
液体泄漏至下层的措施。
|
甲类、乙类装 |

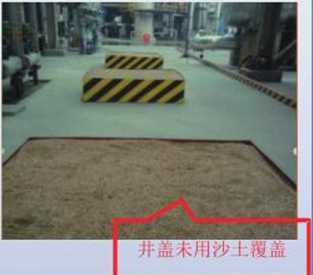

易燃介质泄漏存 |
《石油化工企业防火设计规范(2018 年版)》(GB 50160-2008)第7.3.1 |
|
置区排污井井 |
在安全、环保风 |
条：甲、乙类工艺装置内，生产污水 |
|
口防护不到位 |
险。 |
管道的检查井盖与盖座接缝处应密 |
|
O |
封，且井盖不得有孔洞。 |
— 88 —
序号 隐患内容
危害
排查依据
隐患图片
标准/图片
|
7 |
装置内电缆沟 盖板封堵不到 位。 |
易燃气体积聚， 易发生事故。 |
|
8 |
装置地沟盖板 破损。 |
物料容易窜入造 成事故。 |
|
9 |
易燃易爆装置 区、罐区排水 沟使用密闭盖 板。 |
易燃气体不易挥 发，造成积聚。 |
《关于深入开展企业安全生产标准化 岗位达标工作的指导意见》（安监总 管四【2011】82号）第6条：作业现 场安全要求：装置内的电缆的电缆 沟应有防止可燃气体积聚或含有可 燃液体的污水进入沟内的措施，电 缆沟通入变配电所控制室的墙洞处应 填实密封。
《关于深入开展企业安全生产标准化 岗位达标工作的指导意见》（安监总 管四[2011] 82号）第6条：作业现 场安全要求：（工作环境中的不安 全状况包括但不限于）：现场物品 、物料等摆放情况，现场扶梯、栏 杆、平台、篦子板、盖板等符合安全 要求情况，现场坑、井、沟、孔洞 等安全防护措施设置情况，现场照 明情况，现场的消防通道、安全通 道畅通情况等。
《石油化工企业防火设计标准（2018 年版）》（GB 50160-2008）第7.1.5 条：距离散发比空气重的可燃气体 设备30m以内的管沟应采取防止可 燃气体传入和积聚的措施
—89 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
10 |

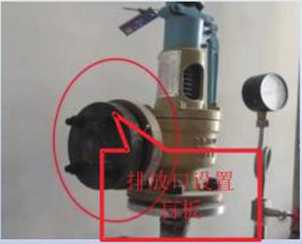

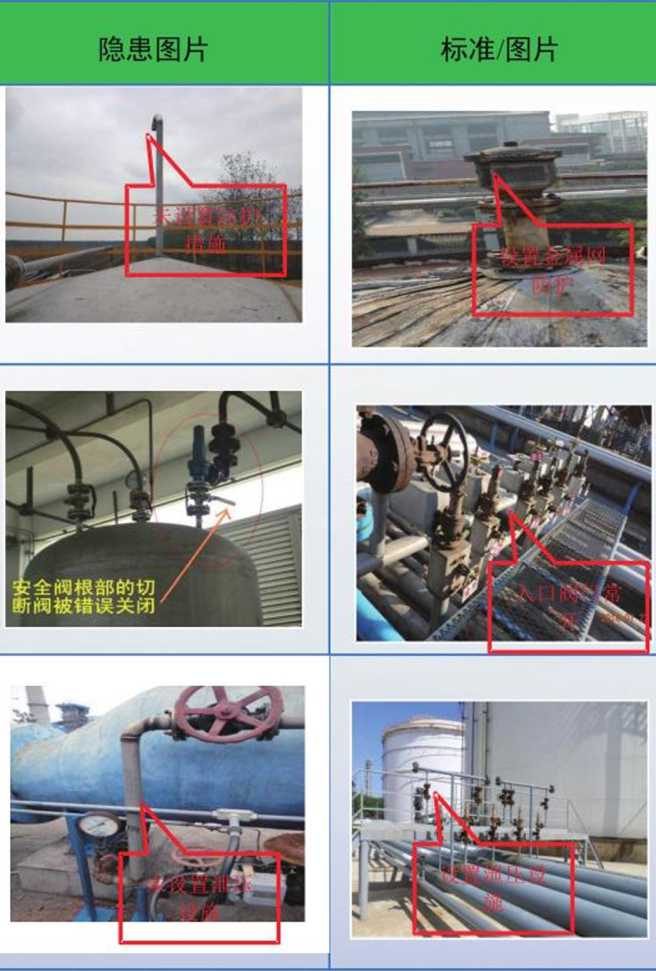

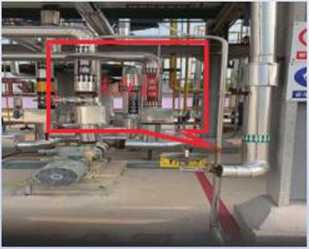

安全阀出入口 闸阀竖直安装 ,不符合规范 要求。 |
闸阀闸板脱落， 影响泄压造成设 备超压。 |
《石油化工金属管道布置设计规范》 (SH 3012-2011)第10.2.10条：当安 全阀进出口管道上设有切断阀时，应 铅封开或锁开；当切断阀为闸阀时， 阀杆应水平安装。当安全阀设有旁路 阀时，该阀应铅封关或锁关。 |
|
11 |
安全阀排放口 朝向人行通道 0 |
安全阀起跳时， 高压气体伤人。 |
《石油化工金属管道布置设计规范》 (SH3012-2011)第8.2.5条：排放管 口不得朝向临近设备或有人通过的地 区 |
|
12 |
安全阀出口管 道不满足泄放 要求。 |
紧急状态达不到 泄放要求，造成 危害。 |
《安全阀的・般要求》(GB/12241-2005)第10.4.2条：排放管道的截面 积应不小于安全阀出口截面积；第 10.2.3条：安全阀安装于•个进口支 管上时，该支管的通道最小截面积 应不小于安全阀进口裁面积。 |
— 90 —
|
序号 |
隐患内容 危害 排查依据 |
隐患图片 |
标准/图片 | |||||||||
|
13 |
安全阀根部阀 手阀未全开。 |
根部阀未全开， 达不到泄压要求 O |
《安全阀安全技术监察规程》 (TSG ZFOO1-2006) B4.2 ： (4)安 全阀的进出口管道一般不允许设置 截断阀，必须设置截断阀时，需要加 铅封，并保证锁定在全开状态。 | |||||||||
|
: KIm |
.■q |
>1F ≡ | ||||||||||
|
N |
1 |
⅛ | ||||||||||
|
14 |
易燃介质储罐 顶量油孔未设 置人体静电消 除器和静电接 地夹。 |
无法及时释放静 电，导致危害。 |
《立式圆筒形钢制焊接储罐安全技术 规范》(AQ 3053-2015)第8.2.4条 ：可燃液体储罐的相关作业区，应 设置消除人体静电的装置： a)储罐的上罐扶梯入口处； b)罐顶平台或浮顶上取样口的两侧 1.5m之外应各设一组消除人体静电 设施，取样绳索、检尺等工具应与设 施连接，该设施应与罐体做电气连接 并接地 |
B |
L | |||||||
|
^ 1 | ||||||||||||
|
^^9 |
I磨牙 |
* | ||||||||||
|
丿k⅜¾⅞糸西 ■ ^^ι^BΛ^ | ||||||||||||
|
15 |
易燃介质机泵 区金属罩棚顶 部未设置防雷 接地设施。 |
易燃介质机泵区 金属罩棚顶部未 设置防雷接地设 施。 |
《石油化工装置防雷设计规范》(G B50650-2011)第5.8.1 条：钢框架、 管架应通过立柱与接地装置相连,其 连接应采用接地连接件。 |
! |
I | |||||||
|
涵過 | ||||||||||||
|
口二 |
^^^^^_ |
L1 | ||||||||||
|
未做防雷接地 |
号也 | |||||||||||
— 91 —
|
序号 |
隐患内容 危害 排查依据 |
隐患图片 |
标准/图片 | |||||||
|
16 |
长明灯未处于 常开状态。 |
防止燃气炉熄灭 ,点火时闪爆。 |
《危险化学品从业单位安全准化通 用规范》(AQ 3013-2008)第5.5.2.3 条：安全设施应定期维护保养。 |
I |
H I | |||||
|
I |
^^0 |
IKS | ||||||||
|
U | ||||||||||
|
17 |
密闭取样器周 边未设置人体 静电释放器和 静电接地夹。 |
人体静电消除不 到位，存在作业 风险。 |
《液体石油产品静电安全规程》 (GB 13348-2009)第3.7.3条装置区 取样处应设置人体静电消除器。 | |||||||
|
用 R ∙=⅛⅛- |
胃 謐 |
! ^^■Ki |
制 BIMl | |||||||
|
18 |
柴油储罐顶部 呼吸阀未设置 阻火器。 |
在发生雷击、静 电火花等引起罐 内气体爆炸。 |
《石油化工企业设计防火标准(2018 年版)》(GB 50160-2008)第6.2.19 条甲B、乙类 液体的固定顶罐应设 阻火器和呼吸阀，对于采取氮气或其 他气体气封的甲B、乙类液体的储罐 还应设置事故泄压设备，阻火器和呼 吸阀应完好在用。 |
IP*"^ | ||||||
|
5BS | ||||||||||
—92 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 |
|
排放口高度、氣 |
■H | ||||
|
氢压机放空管 |
《氢气使用安全技术规程》（GB496 | ||||
|
气易燃、异常天 | |||||
|
19 |
管口未设置阻 |
气容易出现接闪 |
2-2008）第8.2条：氢气排放管应设 | ||
|
火器。 |
着火。 |
阻火器，阻火器应设在管口处。 |
也"⅜^W | ||
|
.⅛i⅛i⅛ | |||||
|
设备安全阀未 |
无法确认安全阀 |
《安全阀安全技术监察规程》（TSG |
网軋： 二≤≡h∙ | ||
|
20 |
ZFOO1-2006) B6.3.1(l)安全阀定期 | ||||
|
定期校验。 |
是否失效。 |
校验，一般每年至少一次。 | |||
|
厂区内道路未 S3咱T⅛rr口:击 |
《危险化学品从业单位安全标准化 | ||||
|
21 |
大型设备进厂刮 |
通用规范》（AQ 3013-2008〉第 |
縱H自競0小必认 | ||
|
设置限冋限速 牌。 |
擦管架，影响安 全生产。 |
7.2.3条：企业应按有关规定，在厂 区道路设置限速、限高、禁行等标 | |||
|
危害。 |
■上立ɪ 门停 | ||||
|
— |
— 93 —
序号
22
23
|
隐患内容 |
危害 |
排查依据 |
|
可燃液体的储 締区环形消防 车道路面上净 空高度小于5米 O |
影响消防车通行 O |

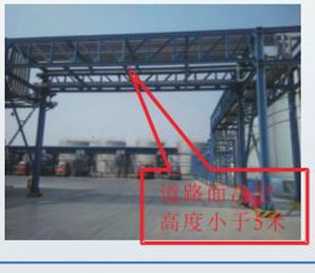

《石油化工企业防火设计规范(2018 年版)》(GB50160∙2008)：第4.3.4 条：可燃液体的储罐区、可燃气体储 罐区、装卸区及化学危险品仓库区应 设环形消防车道，当受地形条件限制 时，也可设有回车场的尽头式消防车 道。消防车道的路面宽度不应小于6m ，路面内缘转弯半径不宜小于12m,路 面上净空高度不应低于5m。______ |
|

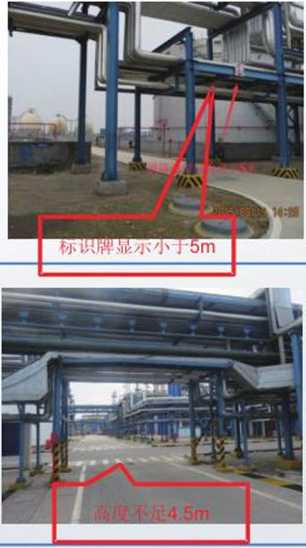

装置内消防道 路路面上的净 空高度不足 4.5m。 |
影响消防车通行 O |
《石油化工企业防火设计规范(2018 年版)》(GB 50160-2008):第 5.2.10条：装置内消防道路的路面宽 度不应小于6m,路面上的净空高度 不应小于4.5m；路面内缘转弯半径 不宜小于6m。 |
隐患图片
标准/图片
24
|
高于1.2米的爬 |
可能造成人员跌 |
《固定式钢梯及平台安全要求》(G B 4053.3-2009)第4丄1条：距离地面 |
|
梯无护栏和扶 | ||
|
壬 |
落摔伤。 |
1.2米及以上的平台通道及工作面应 |
|
■j O |
在所有敞开边缘设置护栏。 |
—94 —
序号
隐患内容
危害
排查依据
25
26
27
|
操作平台、通 道或工作面未 设置踢脚板。 |
有可能因物体坠 落造成人员伤害 O |
《固定式钢梯及平台安全要求》(G B4053.3-2009)第5.6.1条:踢脚板顶 部在平台地面之上高度应不小于 I OOmm,其底部距地面应不大于 IOmnio踢脚板宜采用不小于 I00mm×2mm的钢板制造。 |
|
沿道路两侧地 上式消防栓未 加装防撞护栏 O |
有可能因车辆冲 撞损坏造成紧 急情况下无法正 常使用。 |
《石油化工企业设计防火规范(2018 年版)》(GB 50160∙2008)第 8.5∙5∙5条：可能受到车辆冲撞的消 火栓，应设置防护设施。 |
|
消防设施被周 边杂物遮挡。 |
紧急状态下无法 正常使用。 |
《消防法》第二十八条规定：任何单 位、个人不得损坏、挪用或擅自拆 除、停用消防设施、器材，不得埋 压、圈占、遮挡消火栓或占用防火 间距，不得占用、堵塞、封闭疏散通 道、安全出口、消防车通道。 |
—95 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
28
灭火器缺失或 使用后未及时 归位。
发生初期火灾时《石油化工企业设计防火规范(2018 :能 二年版)》(GB 50160-2008) 2018版 不利于迅速、有第6].]条：一个计算单元内配置的灭 效的扑救 火器数量不得少于两具。
29
|
同一定置位置 |
灭火器混用，延 |
|
内灭火器种类 |
误火灾最佳扑救 |
|
不同。 |
时间。 |
《建筑灭火器配置设计规范》
(GB50140-2005)第4.1.2条:在同 — 灭火器配置场所，宜选用相同类型 和操作方法的灭火器，当同一灭火器 配置场所存在不同火灾种类时，应选 用通用型灭火器。
30
灭火器驱动气 体压力不足， 显示在红区。
《建筑灭火器配置验收及检查规范》 灭火器失效，失(GB 50444-2008)附录C：灭火器压 去其应有效能。力表指示器显示在正常工作压力范围 内(绿区)。
—96 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
31
灭火器喷射软 管龟裂或损坏
使用时，在压力 作用下，可能造 成胶管开裂与器 身分离，使灭火 器失去应有效能

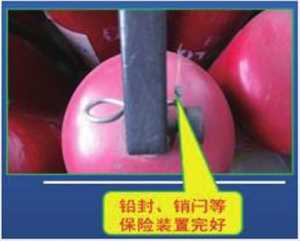

《建筑灭火器配置验收及检查规范》 (GB 50444-2008)附录C 喷射软管 表面完好，无明显龟裂或损坏，喷 嘴无堵塞，灭火器的铅封、销闩等 保险装置完好有效无损坏。

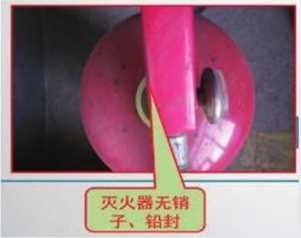

32
|
《建筑灭火器配置验收及检查规范 | ||
|
灭火器的船封 | ||
|
、销门等保险 |
无法使用，耽误 |
》(GB50444-2008)附录C：喷射软 |
|
管表面完好，无明显龟裂或 损坏， | ||
|
装置损坏或缺 |
应急处置。 | |
|
喷嘴无堵塞，灭火器的铅封、销闩等 | ||
|
ʌ O |
保险装置完好有效无损坏。 |

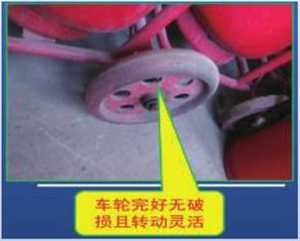

推车式灭火器 车轮、轴或推 车的配件破损
使用时无法推动 ,影响应急时间
《建筑灭火器配置验收及检査规范》 (GB50444-2008)附录C：灭火器的 零部件齐全，并且无松动、脱落或损 伤现象。
—97 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
|
34 |
推车式灭火器 喷射软管"0”型 缠绕式捆扎。 |
紧急状况下不方 便取用，延误灭 火时机。 |
《推车式灭火器》（GB8109-2005） 第6.6.2条：喷射软管的固定装置喷射 软管组件和喷射控制阀应被安全地固 定在贮藏盒或夹紧装置中。在危急的 场合，喷射软管应能被快速简便地展 开，并无绞缠。 |
|
35 |
推车式灭火器 喷射软管损坏 O |
喷粉时泄露，影 响正常使用。 |
《中华人民共和国消防法》第十六条 机关、团体、企业、事业等单位应当 履行下列消防安全职责： （二）按照国家标准、行业标准配置 消防设施、器材，设置消防安全标志 ,并定期组织检验、维修，确保完好 有效。 |
|
36 |
消防水带接扣 本体与密封圈 座间定位卡簧 脱落。 |
使用时可能影响 应急时间。 |
《机关、团体、企业、事业单 位消 防安全管理规定》（中华人民共和国 公安部令第61号）第二十七条：单位 应当按照建筑消防设施检查维修保 养有关规定的要求，对建筑消防设 施的完好情况进行检查和维修保养。 |
■
未加装防撞护栏
—98 —
序号
37
|
隐患内容 |
危害 |
排查依据 |
|
消防水带连接 口无垫圈。 |
连接口处密封不 严，水压不足。 |
《消防水带》(GB6246—2011)第 4.13条：水带与消防接口连接处不 应发生渗漏、爆破或脱滑。 |
隐患图片
标准，图片
39
《中华人民共利国消防法》第二卜 消防水带挪作 发生火灾时无法八条：任何单位、个人不得损坏、 他用。 紧急备用。 挪用或者擅自拆除、停用消防设施
、器材。
消防水泵接合 器标识缺失。
《消防安全标志设置要求》 不易被发现，发(GB15630-1995)第5.11条:设有地 生火灾时延误救下消火栓、消防水泵接合器和不易被 援时间。 看到的地上消火栓等消防器具的地方
.应设置“地下消火检"、“地上消火 栓”和"消防水泵接合器”等标志。
—99 —
保管完好
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
40 |
火灾报警电话 缺少安全标识 O |
不便于管理，发 生火灾时不便于 发现。 |
《消防安全标志设置要求》 (GB15630-1995 )第5.10条：设有火 灾报警电话的地方应设置“火警电话、' |
|
41 |
手动火灾报警 按钮面板移位 O |
不便于观察监控 状态:发生火灾 时不便于启动。 |
《手动火灾报警按钮》(GB19880-2005)第3丄1条：手动火灾报警按钮 的正常监控状态可通过其前面面板外 观清晰识别，启动零件不应破碎、变 形或移位。 |
|
42 |
厂区的绿化妨 碍消防操作。 |
不利于泄漏的可 燃气体扩散，• 旦遇明火引燃， 危及储罐安全。 |
《工业企业平面设计规范》 (GB50187-2012)第9.2.3条:具有易燃 、易爆的生产、贮存及装卸设施附近 宜种植能减弱爆炸气浪和阻挡火势 向外蔓延，枝叶茂密、含水分大，防 爆及防火效果好的乔木及灌木，不 得种植含油脂较多的树种，绿化布置 应保证消防通道的宽度和净空高度 ，并应有利于消防扑救。 |
— 100 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | ||||||||||||||
|
43 |
20000m3 成品 油储罐未设置 固定式泡沫灭 火系统。 |
紧急情况下无法 快速向錯内注泡 沫灭火。 |
《石油化工企业防火设计标(2018年 版第)》(GB50160-2008)第8.7.2条 ：单罐容积等于或大于IOoOOm3的 非水溶性可燃液体储罐应采用固定式 泡沫灭火系统。 |
I IT | |||||||||||||||
|
: |
I | ||||||||||||||||||
|
< |
能 | ||||||||||||||||||
|
44 |
IOOoom3 地上 立式储罐未设 置固定式消防 冷却水系统。 |
紧急情况下，无 法对储罐进行降 温及隔离热辐射 O |
《石油化工企业防火设计标(2018年 版第)》(GB50160-2008)第8.4.5.2条 ：容积等于或大于IOOoom3储罐应设 置固定式消防冷却水系统。 _____________________________________________________________________________________________I |
G1 ■ ~，人 l⅛<. ; |
107 |
审 亨人 |
R | ||||||||||||
|
■■M | |||||||||||||||||||
|
Ha | |||||||||||||||||||
|
45 |
静电释放器设 置在防火堤内 O |
人体携带静电不 能及时消除。 |
(HG 20571-2014)第4.2.10条:为消 除人体静电，在踏步进口处，应设置 静电释放装置。 |
―一， ：- |
I I. ' |
1 ( |
4 | ||||||||||||
|
rt4 |
,巾 -H |
上■" | |||||||||||||||||
|
■w |
■ f>∣∣^ |
■ | |||||||||||||||||
|
人体静电释放器: | |||||||||||||||||||
— 101 —
序号
隐患内容
危害
排查依据
隐患图片
非持续型消防 应急灯具在应 急电源工作时 未处于点凫状 态。
紧急情况下有可 能发生踩踏事故
《消防应急照明和疏散指示系统》 (GB17945-2010)第3.12条：持续型 消防应急灯具，光源在主电源工作时 不点亮，仅在应急电源工作时处于点 亮状态。
安全出口指示 灯不亮。
出现紧急情况不 便于应急疏散及 撤离。
《山东省消防安全疏散标志设置规范 》(DB3 7-1022-2008)：安全出口指 示灯应灯光明亮可辨，直观醒目，能 够迅速被发现并准确指明应急疏散方 向。
消防沙池未盖 盖板，易雨淋 失效。
消防沙冻结或减 弱灭火能力。
《石油库设计规范》(GB50074-2014) 第12.4.2条：消防沙应保持干燥。
102
序号
49
|
隐患内容 |
危害 |
排查依据 |
|
酸碱储罐附近 未设置安全洗 眼淋浴器。 |
人员眼镜内浸入 化学品后不能及 时冲洗。 |
《化工企业安全卫生设计规范》 (HG 20571-2014)第4.6.5条:具有 化学灼伤危险的作业区、应设计必要 的洗眼器、淋洗器等安全防护措施 、并在装置区设置救护箱，工作人 员配备必要的个人防护用品。 |
隐患图片
标准/图片
50
常闭式防火门 未关闭。
51
《建筑设计防火规范(2018年版)》 (GB50016-2014)笫6.5.1 条：防火门 设置应符合下列规定：
|
发生火灾时，无 法起到暫吋阻挡 火焰及浓烟的作 用。 |
1•设置在建筑内经常有人通行处的 防火门宜采用常开防火门。常开防火 门应能在火灾时自行关闭，并应具有 信号反馈的功能。 2.除允许设置常开防火门的位置外， 其他位置的防火门均应采用常闭防火 |
f]o常闭防火门应在其明显位置设置 “保持防火门关闭"等提示标识。
|
应急救援物资 |
使用时，不能迅 速取出应急物品 ,影响救援。 |
《危险化学品单位应急救援物资配 备要求》(GB30077-2013)第9.2条： |
|
柜被锁闭。 |
在现场设置应急器材柜，要求摆放整 齐，便于取用。 |
— 103 —
序号
隐患内容
危害
排查依据
隐患图片 标准/图片
滤毒罐使用后 未做好密封。
空气中的水蒸气 进入罐体，降低 药剂药效。
《工作场所防止职业中毒卫生工程防 护措施规范》(GBZ/T 194-2007)第 4.4.5条：滤毒罐在不用时应将通路封 塞，以防失效。
未密封
半敞开式氢气 压缩机房顶部 缺少通风措施
可燃气体积聚， 遇明火或静电有 可能发生火灾爆 炸事故。
《石油化工企业设计防火标准(2018 年版)》(G 50160-2008)第5.3.1 条 ：比空气轻的可燃气体压缩机半敞开 式或封闭式厂房的顶部应采取通风措 施。
未设置通风设施
设置通风设施
汽油泵房未配 置防止可燃气 体积聚地设施
可燃气体积聚， 遇明火或静电有 可能发生火灾事 故。
《石油化工企业设计防火标准(2018 年版)》(GB 50160-2008)第5.3.3 条：甲、乙A类液体泵房的地面不宜 设地坑或地沟，泵房内应有防止可燃 气体积聚的措施。
J寵IHli :啰
〃淋Mjm皿，「懒
M^
_Jj虾蔭犠成牀i d
— 104 —
|
序号 |
隐患内容 危害 排查依据 |
隐患图片 |
标准/图片 | |||||||
|
55 |
隔油池缺少耐 火材料盖板。 |
可燃液体挥发， 遇明火有可能发 生火灾爆炸事故 O |
《石油化工企业设计防火标准(2018 年版)》(GB50160-2008)第5.4.1 条：隔油池应设难燃烧材料的盖板。 | |||||||
|
厂4 |
I | |||||||||
|
1 |
Jβ⅛-fc⅛> | |||||||||
|
I J H - 氏 |
ɪzɔ^ | |||||||||
|
Q | ||||||||||
|
56 |
缓蚀剂、阻垢 剂露天随意堆 放。 |
药剂泄漏造成周 边环境的污染。 |
《工业循环冷却水处理设计规范》 (GB50050-2017)第8.1.1 条：循环冷 却水系统的水处理药剂宜在化学品仓 库储存，并应在循环冷却水装置内设 药剂储存间。 |
I | ||||||
|
叫 | ||||||||||
|
h |
Z | |||||||||
|
57 |
安全标志脱落 或被遮挡。 |
无法起到警示提 醒作用，可能发 生误进入。 |
《安全标志及其使用导则》(GB2894 -2008)第10.1条：安全标 志牌至少 每半年检查一次，如发现有破损、 变形、褪色等不符合要求时，应及时 修整或更换。 | |||||||
|
■， ∙.∣∣∙∣ ■»•• ■ ∙ι "山］rπn 覇 | ||||||||||
|
‘.一 J | ||||||||||
— 105 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 | ||
|
58 |
公用服务站未 设快速接口及 蒸汽胶管。 |
不便于及时应急 处置。 |
《石油化工防火设计规范(2018年版 )》(GB50160-2008)第8.8.3条:半 固定式灭火蒸汽应设快速接头，耐 热胶管长度宜为15米—20米。 |
r⅛ | ||
标准/图片
— 106 —
第七部分：工艺管道安全类
— 107 —
|
序号 |
隐患内容 |
危害 |
|
1 |
管道支撑不 规范。 |
人员伤害和 管路损坏。 |
|
2 |
盲板螺栓不 全、不按规 定安装、失 效。 |
人员伤害、 环境污染、 资源浪费。 |
|
3 |
法兰缺少静 电跨接 |
静电积累引 发火灾或爆 炸。 |
排查依据
隐患图片
标准/图片
《石油化工金属管道布置设计规范 》(SH3012-2011 )中第3.1.32条: 管道布置和支撑点设置应同时考虑 o支撑点应可靠，不应发生管道与 其支承件脱离、管道扭曲、下垂或 立管不垂直等现象。
《钢制管法兰》(HG/T20615-2009
)按照管路内物料及管道压力选择 正确的盲板，安装时螺栓齐全，无 泄漏。
《石油化工企业防火设计规范》 (GB5 0160∙2008)(2018年版)第9一3.1 条：对爆炸、火灾危险场所内可能 产生静电危险的设备和管道，均应 采取静电接地措施。
— 108 —
|
序号 |
隐患内容 |
危害 |
|
4 |
储罐出口管 道支撑位置 错误。 |
柔性连接起 不到作用。 |
|
5 |
储罐出口管 道支撑位置 错误。 |
柔性连接起 不到作用。 |
排查依据
《石油化工企业设计防火规范》(G B5 0160-2008)第6.2.25条:储罐的 进出口管道应采用柔性连接。
《石油化工企业设计防火规范》(G B50160-2008)第6.2.25条:储罐的 进出口管道应采用柔性连接。
|
储罐出口柔 |
位置不合适 |
《储罐抗震用金属软管和波纹管补 |
|
不能很好地 |
偿器选用标准》(SY/T 4073-94)第 | |
|
性连接位置 |
起到补偿位 |
5.1.2条：根据储罐前工艺管线的配 |
|
错误O |
移、震动的 | |
|
作用。 |
置形式进行布置。 |
— 109 —
隐患图片
标准/图片
序号隐患内容 危害 排查依据
隐患图片
标准/图片
8
碳钢的支架
|
与不锈钢管 |
造成电化学 |
|
道直接接触 O |
腐蚀。 |
《工业金属管道设计规范》(GB50 316-2008)第 1054.2条：碳钢的 支吊架零部件与有色金属或不锈钢 管道组成件不应直接接触，在接触 面之间可增加非金属材料的隔离垫 层或相应措施。第12.1.2条：严禁镀 锌的隔热辅助材料与不锈钢管接触
|
放空管承受 |
《工业金属管道设计规范》(GB50 | |
|
放空管布置 |
不了排放产 |
316-2008)第3.1.5.5条：在管道布 |
|
不合理。 |
生的反作用 |
置和支架设计时，应能承受由于流 |
|
了而弯曲。 |
体的减压或排放时所产生的反作用 | |
|
力。 |
安全阀接管 过长。
因排气反冲 ,造成接管 折断。
《移动式压力容器安全技术监察规 程》(TSGRooO5-2011)第9.4.4.条
(2)罐体与安全阀之间的连接管和 管件的通孔，其截面积不得小于安 全阀的进口截面积，接管应当尽量 短而直。
— 110 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
10
|
金属软管扭 |
易造成金属 |
|
转安装。 |
软管泄漏。 |
《工业金属管道设计规范》（GB50 316-2008）第5.10.2条:波纹膨胀节 和金属软管不得用于受扭转的场合
11
|
装卸口无化 |
容易造成错 |
|
学品品名标 |
装误卸，造 |
|
识。 |
成事故。 |
《危险化学品安全管理条例》（国 务院令591号）第十三条生产、储存 危险化学品的单位，应当对其铺设 的危险化学品管道设置明显标志。
进开停工的
排液阀，应 增加导淋泄
采用二次密 漏风险。
封。
《国家安全监管总局关于加强化工 企业泄漏管理的指导意见》（安监 总管三（2014） 94号）（五）优化 设计以预防和控制泄漏在设备和管 线的排放口、采样口等排放阀设计 时，要通过加装盲板、丝堵、管帽 、双阀等措施，减少池漏的可能性
— 111 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
13
使用非标准 盲板。
盲板强度不 足。
按照《管道用钢制插板、垫环、8字 盲板系列》(HG/T-21547-2016)选 择盲板。
14
易燃液体、
|
气体管线排 |
排凝阀泄漏 |
|
凝未加丝堵 |
,可能造成 |
|
、盲板或双 |
火灾事故。 |
阀。
《石油化工企业设计防火标准(2018 年版)》(GB50160-2008)第7.2.8 条：连续操作的可燃气体管道的低 点应设两道排液阀，排出的液体应 排放至密闭系统；仅在开停工时使 用的排液阀，可设一道阀门并加丝 堵、管帽、盲板或法兰盖。
|
《工业金属管道设计规范》 | |||
|
不锈钢管道 采用碳钢支 架。 |
造成电化学 |
(GB50316-2000)(2008年版)第 10.5.4.2条：碳钢的支吊架零部件与 | |
|
15 |
腐蚀。 |
有色金属或不锈钢管道组成件不应 直接接触，在接触面之间可增加非 金属材料的隔离垫层或相应措施。 | |
— 112 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 标准/图片 | ||||||||||
|
16 |
膨胀节腐蚀 严重，破裂 O |
有可能因物 料泄漏造成 人员灼伤。 |
《金属波纹管膨胀节通用技术规范 》(GB/T12777-2008)：膨胀节完 好，无腐蚀，无变形，各膨胀单元 分布均匀。 | |||||||||||
|
^------ | ||||||||||||||
|
岁* i |
ɪ ≡ | |||||||||||||
|
1 | ||||||||||||||
|
灼胸胀节 |
f⅛好的I |
厳胀节■ | ||||||||||||
|
17 |
集中布置的 阀门附近无 介质名称及 流向标识。 |
易造成误操 作。 |
《工业管道基本识别色、识别符号 和安全标识》(GB7231-2003)第 4.2条：在管道的起点、终点、交叉 点、转弯处、阀门和穿墙孔两侧等 的管道上和其他需要标识的部位。 | |||||||||||
|
印 |
I | |||||||||||||
|
3| |
心 | |||||||||||||
|
— |
上晰■ | |||||||||||||
|
［介质名称 I向标识开 | ||||||||||||||
|
18 |
工艺管道横 穿交通道路 .管道下方 设置物料装 车口(或阀 |
发生泄漏及 火灾事故时 ,影响消防 车通行。 |
《石油化工金属管道布置设计规范 》(SHT 3012-201 1 )第3.1.23条: 对于跨越和穿越厂区内铁路和道路 的管道，在其跨越段或穿越段上不 应设置阀门及易泄漏的管道附件( 金属波纹管或套筒补偿器、法兰和 | |||||||||||
|
=• ~~~ |
段有 | |||||||||||||
|
Sm |
風 |
≡≡≡ | ||||||||||||
|
Π) O |
螺纹连接等)。 | |||||||||||||
|
I设置J’岡门 |
未设置阀i J | |||||||||||||
— 113 —
序号
隐患内容
危害
易燃易爆的 工艺管道进 出装置界区 、罐区前, 应加等电位 连接并接地
消除物料流 动过程中静 电，减少风 险。
排查依据
《石油化工装置防雷设计规范》(G B50650-2011)第5.8.3条:每根金属 管道均应与己接地的管架做等电位 连接，其连接应采用接地连接件 :多根金属管道可互相连接后，应 再与己接地的管架做等电位连接。
隐患图片
标准/图片
管路支撑不 规范。
容易产生管 道应力，造 成泄漏。
《工业金属管道设计规范》(2008 版)(GB50316-2000)：管路应与 支撑物紧贴。
储罐底部金 属软管扭曲 使用。
易发生泄漏 风险。
《工业金属管道设计规范(2018年 版)》(GB50316-2000)第5.10.2条 ：波纹膨胀节和金属软管，不得用 于受扭转的场合。
— 114 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
储罐进出口 软连接前设 硬性支撑。
软连接失去 缓降作用。
《石油化工企业设计防火标准(2018 年版)》(GB50160-2008)第 6.2.25 条储締的进出口管道应采用柔性连 接(弹簧支撑、弹簧吊架、金厲软 管)。
管道阀门螺 栓不全或未 满丝。
易发生泄漏
《工业金属管道施工质量验收规范 》(GB50184-201 1)第7.3.8条：法 兰连接应使用同-规格螺栓，安装 方向应一致；螺栓紧固后应与法止 紧贴，不得有楔缝，当需加垫圈 时 ,每个螺栓不应超过一个，所有螺 母应全部拧入螺栓。
公用服务站 氮气管道设 置单阀。
氮气泄漏存 在人员窒息 风险。
《石油化工金属管道布置设计规范
》 (SHT3012-2011)第9.4.1 条：当
装置中需设半固定式吹扫氮气时， 在软管站内应设置氮气接头，并应 设置双阀。
— 115 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
25 |
装置机泵公 用工程管道 吹扫控制阀 正常状态应 加盲板或断 开设置。 |
设备运行过 程中造成物 料倒串。 |
《石油化工企业设计防火标准(2018 年版)》(GB50160-2008)第7.2.7条 ：仅在设备停用时使用的公用工程 管道应设盲板或断开。 |
|
26 |
工艺管道末 端采用非标 的盲板。 |
压力等级不 符合要求， 容易造成物 料泄漏。 |
《钢制管法兰》(HG/T20615-2009) ：按照管路内物料及管道压力选择 正确的盲板，安装时螺栓齐全，无 泄漏。 |
|
27 |
地面火炬长 明灯燃料气 线法兰使用 六角头螺栓 O |
强度不足， 不满足规范 要求。 |
《钢制管法兰、垫片、紧固件选用 配合规定(PN系列)》(HG/T2061 4-2009)第5.0.1条：商品级六角头 螺栓及I型六角螺母的使用条件应符 合下列要求： 1.公称压力等级小于或者等于PNI6。 2.非有毒、非可燃介质以及非剧烈循 环场合。 3.配用非金属平垫片。 |
— 116 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
隐患图片 |
标准/图片 | ||
|
28 |
硫酸过滤器 顶部爆破片 与安全阀之 间的腔体未 设置排气阀 、压力表或 其他报警指 示器。 |
不能及时发 现爆破片是 否渗漏或破 裂，避免因 背压而影响 爆破片的爆 破压力。 |
《安全阀与爆破片安全装置的组合 》(GB/T38599-2020)第4.9条:爆破 片安全装置与安全阀之间的腔体应 设置排气阀、压力表或其他报警指 示器，用以指示爆破片是否渗漏或 破裂，并及时排放腔体内积聚的压 力，避免因背压而影响爆破片的爆 破压力。 |
f-≡ | |||
|
厂肤正蚣力寛\ | |||||||
|
29 |
钢制管法兰 使用不同规 格形式的紧 固件。 |
易发生泄漏 O |
《工业金属管道工程施工规范》(G B5 02 3 5-2010)第7.3.4条:法兰连接 应使用同一规格螺栓，安装方向应 一致。 |
『•・♦ _^ -^F^SW^^^^MB^^MHH |
拗 ■ I嚓固件 I | ||
— 117 —
第八部分：作业安全类
— 118 —
序号 隐患内容 危害 排查依据 隐患图片 标准/图片
|
1 |
劳动防护用 品破损有孔 洞。 |
作业人员与危险 物料接触的可能 引发人员中毒身 体伤害。 |
《化学品生产单位特殊作业安全 规范》(GB30871-2022)：现场的 设备、工器具应符合要求，设置 警戒线与警示标志，配备消防设 施与应急用品器材等。 |
|
2 |
防爆区内使 用非防爆工 具。 |
使用时产生的火 花易引起爆炸。 |
《爆炸危险场所安全规定》(劳 部发(1995) 56号)第二十八条 ：爆炸危险场所使用的机动车辆 应采取有效的防爆措施。作业人 员使用的工具、防护用品应符合 防爆要求。 |
|
3 |
使用有问题 的吊索。 |
易引发高触坠落 事故、起重事故 O |
《起重机械吊具与索具安全规程 》(LD48-93)第11.5.11 条：当纤 维吊索出现下列情况之一时，应 报废：1、绳被切割、断股、严重 擦伤、绳股松散或局部破裂； 2、绳表面纤维严重磨损，局部绳 径变细，或任一绳股磨损达原绳 股三分之一。 |
— 119 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
4 |
电焊机导线 连接未进行 有效防护 |
易引起短路，电 源接触不良电阻 过大。 |
《石油工业电焊焊接作业安全规 程》(SY6516-2010)第4.3.3条： 焊机的电缆宜使用整根导线制成 ,并应有适当的长度，•般以20M -30M为宜。需要接长导线时，接 头个数不宜超过2个，且接头处应 连接牢靠、绝缘良好。 |
|
5 |
焊钳绝缘损 坏。 |
使用时可能造成 人员触电。 |
《施工现场机械设备检查技术规 范》(JGJI60-20I6)第 10.I.4条 ：电焊钳应有良好的绝缘和隔热 性能，电焊钳握柄绝缘应良好， 握柄和导线连接应牢靠，接触应 良好。 |
|
6 |
电缆线路沿 路面明而且 无防护。 |
有可能因机械损 伤而引发短路。 |
《施工现场临时用电安全技术规 范》(JGJ46-2005)第7.2.3条， 电缆线路应采用埋地或架空敷设 ,严禁设地面明敷，并应避免机 械损伤和介质腐蚀。 |
隐患图片 标准/图片
— 120 —
序号 隐患内容 危害 排查依据 隐患图片
标准/图片
|
电焊机电源 |
人员伤害、发生 | |
|
7 | ||
|
线防护套破 |
触电及火灾。 | |
|
损。 |
《石油工业电焊焊接作业安全规 程》(SY6516-2010)第5.1.4条: 焊接前应对设备与电源线路检查 ,焊机输出、输入线应完好，不 应裸露在外。
|
8 |
未使用合格 的二次线接 地。 |
人员触电、设备 设施损坏。 |
《施工现场临时用电安全技术规 范》(JGJ46-2005)第9.5.4条:电 焊机的二次线应采用防水橡胶护 套铜芯电缆，电缆长度不应大于 30M,不得采用金属构件或结构钢 筋代替二次线的地线。
9
|
电焊作业未 规范佩戴使 用劳保用品 |
未按要求使用劳 动防护用品容易 造成人员受到伤 害、引起职业病 |
|
O |
等危害。 |
《焊接工艺防尘防毒技术规范》 (AQ4214-2011)第8.1 条：焊接作 业应 按GB 11651> GB94484.2、 GB/T 3609.1的要求未接触尘毒作 业人员配备符合相关标准要求的 个人防护用品。
— 121 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
IO
进行焊接和 切割作业时 ,操作者佩 戴普通手套
《建筑施工作业劳动保护用品配 飞溅的火星可能备及使用标准》(JGJ/ 84-2009) 造成人员烫伤。 第3.0.3.1条，电焊、气割工应配备
阻燃防护服、绝缘鞋、鞋盖、电 焊手套和焊接防护面罩
11
施工人员使 用切割片代 替砂轮片进 行打磨作业
施加到切割片侧 面的力可能使其 损裂，造成人员 伤害。
按照《手持式电动工具的安全第 二部分：砂轮机、抛光机和盘式 砂光机的专用要求》(GB 3883.3-2007)正确选择砂轮片，严禁使 用切割片代替砂轮片进行打磨作 业.
12
手拉葫芦链 条开焊变形
|
使用过程中链条 |
《手拉葫芦》(JB/T 73 34—2007 |
|
断裂造成吊装物 |
)第5.2.3条，手动葫芦链条焊接 |
|
"口里潜。 |
完好，无变形 |
— 122 —
序号 隐患内容 危害 排查依据 隐患图片
标准/图片
13
吊装作业利 用管道作为 锚点。
《化学品生产单位特殊作业安全 规程》(GB30871-2022)第9.2.7条 不应利用管道、管架、电杆、机 电设备等作吊装锚点。未经土建 专业审查核算，不应将建筑物、 构筑物作为锚点。
14
点检IoKV高 压设备时安 全距离不足 0.7 米。
引起触电
点检高压设备时应保持合适的安 全距离(35KV—I米、IoKV—O.7 米)，可参考《电力安全规程》
15
不使用插头 ,直接将铜 线插在墙壁 插座上。
触电、短路
《低压配电设计规范》(GB50054 -2011)第5.1.1条：带电部分应全 部用绝缘层覆盖，其绝缘层应能 长期承受在运行中遇到的机械、 化学电气及热的各种不利影响。
— 123 —
|
序号 |
隐患内容 |
危害 |
排查依据 |
|
16 |
动土作业时 ,挖出的泥 土堆放在沟 边。 |
坍塌 |
《危险化学品单位特殊作业管理 规定》(GB3087I-2022)进行动 土作业时，使用的材料、挖出的 泥土应堆放在距槽、坑、沟边至 少0.8m处。 |
|
17 |
移动乙块瓶 采用滚动方 式。 |
气瓶滚动过程， 发生剧烈碰撞冲 击容易使丙酮流 出，导致爆炸事 故发生。 |
《气瓶安全技术监察规程》(TSG R006-2014)第2.4.5条：气瓶应当 整齐放置，横放时瓶端朝向一致 ,立放时，要妥善固定，防止气 瓶倾倒，配备好瓶帽(有防护罩 的气瓶除外)，轻装轻卸，严禁 抛、滑、滚、碰、撞、敲击气瓶 |
隐患图片
标准/图片
|
气瓶存放时 |
倾倒后有可能因 | |
|
18 |
未有效固定 O | |
|
碰撞造成爆炸。 |
《气瓶安全技术监察规程》(TSG R006-2014)第2.4.5条:气瓶应当 整齐放置，横放时瓶端朝向•致 ,立放时，要妥善固定，防止气 瓶倾倒，配备好瓶帽(有防护罩 的气瓶除外)，轻装轻卸，严禁 抛、滑、滚、碰、撞、敲击气瓶
— 124 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
《危险化学品单位特殊作业管理
|
动火作业时 |
有可能因火星窜 |
规定》(GB 30871-2022)：动火 | |
|
19 |
下方地沟未 |
入地沟造成火灾 |
点周围或下方的地面如有空洞、 |
|
进行封盖。 |
事故的发生。 |
地沟、窖井等，应检查分析并采 |
取清理或封盖等措施。
20
高处作业未 系安全带。
人员坠落风险。
标准：《化学品生产单位特殊作 业安全规程》(GB 30871-2022) 8.2 作业人员应系挂符合GB6095要 求的安全带。
21
取样作业未 使用护目镜
发生物料伤害。
《山东省劳动防护用品配备标准
》(DB37/T 1922-2011 )第 3.4.1 条 款，用人单位应当督促、检查从 业人员正确佩戴和使用劳动防护 用品。
— 125 —
序号
隐患内容
排查依据
隐患图片
标准/图片
|
22 |
易燃物料擦 洗设备。 |
《化工防火防爆十大禁令》严禁 | |
|
发生火灾。 |
用汽油、易挥发溶剂擦洗设备、 工具、衣物和地面等。 | ||
— 126 —
第九部分：安全标识类
— 127 —
序号隐患内容 危害
|
厂区内道路 |
大型设备进厂 |
|
未设置限高 |
刮擦管架，影 |
|
限速牌。 |
响安全生产。 |
2
可燃液体的 储罐区环形 消防车道路 面上净空高 度小于5米。
消防水泵接 合器标识缺 失。
不易被发现， 发生火灾时延 误救援时间。
排查依据
《危险化学品从业单位安全标准化通 用规范》(AQ 3013-2008)第7.2.3条 ：企业应按有关规定，在厂区道路设 置限速、限高、禁行等标志。
《石油化工企业防火设计规范》(G B 50160—2008年2018版)：可燃液 体的储罐区、可燃气体储罐区、装卸 区及化学危险品仓库区应设环形消防 车道，环形消防车道路面上净空高度 不应低于5m,装置内消防道路路面 上的净空高度不应小于4.5m。
《消防安全标志设置要求》(GB 15630-1995)第5.11条：设有地下消 火栓、消防水泵接合器和不易被看到 的地上消火栓等消防器具的地方，应 设置"地下消火栓"“地上消火栓”和" 消防水泵接合器''等标志。
— 128 —
隐患图片
标准/图片
序号隐患内容 危害 排查依据
隐患图片
标准/图片
|
出现紧急情况 |
《山东省消防安全疏散标志设置规范 | ||
|
4 |
安全出口指 |
不便于应急疏 |
》(DB 3 7-1022-2008):安全出口 |
|
示灯不亮。 |
散及撤离。 |
指示灯应灯光明亮可辨，直观醒目， |
能够迅速
5
安全标志脱 落或被遮挡
无法起到警示 提醒作用，可 能发生误进入
标准：《安全标志及其使用导则》 (GB 2894-2008)第 10.1 条 安全标
志牌至少每半年检查一次，如发现有 破损、变形、褪色等不符合要求时应 及时修整或更换。
6
集中布置的 阀门附近无 介质
、名称及流 向标识。
易造成误操作
《工业管道基本识别色、识别符号和 安全标识》(GB 7231-2003)第4.2 条要求在管道的起点、终点、交叉点 、转弯处、阀门和穿墙孔两侧等的管 道上和其他需要标识的部位C
y &“«
— 129 —
序号隐患内容 危害 排查依据
隐患图片
标准/图片
8
罐区、装置 区入LJ处未 设置永久性 严禁烟火警 示标志。
《化工企业安全卫生设计规范》
（HG 20571-2014）第6.2.2条 化工装 置区、油库、罐区、化学危险品仓 库等危险区域设置永久性“严禁烟火、 為卜志O
特种设备 （压力容器 ）未悬挂 特种设备 使用标识牌
注册登记信息 缺失。
《山东省特种设备安全监察条例》第 13条（一）特种设备应当具有使用 注册登记文件，并将登记标志或者 安全检验合格标志置于该设备的显著 位置。
涉H2S （硫 化氢）区 域，未沿红 线区域标识 H2S字样。
外来人员不了 解区域危害和 风险。
《石油化工企业硫化氢防护安全管理 规范》（DB 37T3966-2020）第9.2条 款：硫化氢泄漏风险区域的周界地 面应采用红色警示线标示区域范围 ,沿线涂示"硫化氢”字样。
— 130 —
序号 隐患内容 危害 排查依据 隐患图片
标准/图片
10
涉硫化氢区 域未设置地 面低点风向 标。
人员不清楚疏 散方向。
石油化工企业硫化氢防护安全管理 规范(DB 37/T3966-2020)风向标按照 高点、低点相结合的原则设置且位置 醒目。高点风向标的高度及位置应便 于观察，低点风向标应设置在中控室 、操作室等人员密集处。
11
安全警示标 识牌未根据 规范要求布 置。
《安全标志及其使用导则》 (GB2894-2008)第9.5条款，多个标 志牌在一起设置时，应按警告、禁止 、指令、提示类型的顺序，先左后右 、先上后下的顺序排列。
12
动力消防泵 进出口管线 使用蝶阀， 未对阀门开 关标识。
人员对阀门的 开关状态不清 晰。
《消防给水及消火栓系统技术规范》
(GB 50974-2014)第5.1.12条款 5
消防水泵的吸水管上应设置明杆闸阀
或带自锁装置的蝶阀，但当设置暗杆
阀门时应设有开启刻度和标志。
— 131 —
序号隐患内容 危害
排查依据
隐患图片
标准/图片
13
设备裙座处 未纳入受限 空间管理， 未设置受限 空间标识。
未经批准进入 ,人员进入有 窒息风险。
《化学品生产单位特殊作业安全规程 》(GB30871-2022)在有限空间作业 场所设置明显的安全警示标志。
|
14 |
氣气、乙块 、氣气气路 颜色不符合 规范要求。 |
颜色混乱，不 易辨识。 |
《气体焊接设备焊接、切割和类似 作业用橡胶软管》(GBT2550-2016 )第10.2条颜色标识表4要求设置气 路颜色，(氧气为蓝色，乙快为红色 ,氫气/二氧化碳为黑色)。 |
|
15 |
安全警示标 识设置在门 上。 |
随物体移动， 影响认读。 |
《安全标志及其使用导则》(GB2894-2008)第9.2条款，标志牌不应设在 门、窗、架等移动的物体上，以免标 志牌随母体物体移动，影响认读。 |
— 132 —
序号
隐患内容
危害
排查依据
隐患图片
标准/图片
H2S （硫化 氢）管线涂 刷色标为 IOOm等距黄 黑色环。
《石油化工企业硫化氢防护安全管理 规范》（DB∖T 3966-2020）第9.3条 款：硫化氢浓度大于150mg/m3的管 线应设置色环标识，按照3黑2黄的间 隔色环进行漆色标识，黑色环带宽 100 mm,黄色环带宽300
危险化学品 助剂未粘贴 安全标签
标准：《危险化学品安全管理条例》 （中华人民共和国国务院令第646号
）第十五条，危险化学品生产企业应 当提供与其生产的危险化学品相符的 化学品安全技术说明书，并在危险化 学品包装（包括外包装件）上粘贴或 者拴挂与包装内危险化学品相符的化 学品安全标签。化学品安全技术说明 书利化学品安全标签所载明的内容应 当符合国家标准的要求。
职业危害信 息未及时更 新。
标准：《危险化学品从业单位安全标 准化通用规范》（AQ3013-2008）第 5.6.2.5企业应在可能产生严重职业危 害作业岗位的醒目位置，按照GBZ 158设置职业危害警示标识，同时设 置告知牌，告知产生职业危害的种类 、后果、预防及应急救援措施、作业 场所职业危害因素检测结果等。
— 133 —
序号隐患内容 危害 排查依据
隐患图片
19
管廊工艺管 线安全标志 牌破损未更 换。
《安全标志及其使用导则》(GB2894-2008)第10.1条，安全标志牌至少每 半年检查一次，如发现有破损、变形 、褪色等不符合要求时，应及时修整 或更换
20
风险较大的 设备需要根 据风险设置 安全警示标 识。
风险认知不清
《中华人民共利国安全生产法》第 三十五条：生产经营单位应当在有较 大危险因素的生产经营场所和有关 设施、设备上，设置明显的安全警示 标志。
— 134 —
