ICS 91. 140.99

CCS P30∕39


□B32


江 苏 省 地


方 标 准

DB32/T 4359—2022

代替 DGJ32/TJ 152-2013


民用建筑能源与环境数据监测系统技术规 程

Technical regulations for energy and environmental data monitoring system of civil buildings


2022-097 6 发布


2023-04-01 实施


江苏省市场监督管理局江苏省住房和城乡建设厅  发布


DB32/T 4359—2022


前 言


本文件按照GB/T 1. 1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定 起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文是对《公共建筑能耗监测系统技术规程》DGJ32/TJ 111-2010和《可再生能源建筑应用数据监 测系统技术规程》DGJ32/TJ 152-2013的合并修订，除编辑性改动外主要技术变化如下：

一^青订了民用建筑能源与环境数据监测系统工程的设计、施工与调试、验收、运行维护的要求；

——新增室内外环境监测参数、水质监测参数；

——修订了民用建筑能源与环境监测参数；

——修改了 "应上传"数据和“宜上传"数据的要求；

——调整了计量装置与数据采集器的性能参数要求。

本文件由江苏省住房和城乡建设厅提出。

本文件由江苏省住房和城乡建设厅归口。

本文件起草单位：江苏建科鉴定咨询有限公司、江苏省住房和城乡建设厅科技发展中心、南京工业 大学、盐城金坤节能科技有限公司、南京勤壹智能科技有限公司、无锡锐泰节能系统科学有限公司

本文件主要起草人：刘永刚、尹海培、季柳金、龚红卫、谢建华、吴志敏、刘香宝、王婷梅、肖志、 徐晓荔、刘辉、杨玥、袁浩

本文件所替代文件的历次版本发布情况为：

——2010年11月03日首次发布的《公共建筑能耗监测系统技术规程》DGJ32/TJ 111-2010；

——2013年07月16日首次发布的《可再生能源建筑应用数据监测系统技术规程》DGJ32/TJ 152-2013。


II


DB32∕T 4359—2022


民用建筑数据监测系统技术规程

1范围

本规程适用于江苏省新建民用建筑数据监测系统工程的设计、施工、验收和运行维护。改扩建及既 有建筑数据监测系统工程的设计、施工、验收和运行维护可参照执行。

2规范性引用文件


下列文件屮的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。

GB 5749《生活饮用水卫生标准》

GB/T 33703《自动气象站观测规范》

GB 50015《建筑节能与可再生能源利用通用规范》

GB 50242《建筑给水排水及采暖工程施工质量验收规范》

GB 50303《建筑电气工程施工质量验收规范》

GB 50339《智能建筑工程质量验收规范》

GB/T 50378《绿色建筑评价标准》

GB 50411《建筑节能工程施工质量验收规范》

GB/T 51350《近零能耗建筑技术标准》

GB 55020《建筑给水排水与节水通用规范》

GB 55024《建筑电气与智能化通用规范》

JGJ/T 285《公共建筑能耗远程监测系统技术规程》

JGJ/T 417《建筑智能化系统运行维护技术规范》

JGJ/T 461《公共建筑室内空气质量控制设计标准》

CJJ/T 271《城镇供水水质在线监测技术标准》

DB32/3962《绿色建筑设计标准》

DB32/T 4176《公共建筑室内空气质量监测系统技术规程》

T/CECS 494《绿色建筑工程竣工验收标准》


3术语和定义

3. 1

民用建筑能源与环境数据监测系统 energy and envi ronmentaI data monitor i ng system of ci vi I bu i Id i ngs

通过在民用建筑室内外安装数据计量和采集装置，采用远程传输等手段实时采集数据，实现能源与 环境数据在线监测和动态分析功能的硬件和软件系统的统称。


1


3.2


DB32∕T 4359—2022


分类能耗 energy consumpt i on of d i fferent sorts

根据建筑物消耗的主要能源种类划分的能耗，包括电、水、燃气、集中供热量、集中供冷量、汽油、 柴油、建筑直接使用的可再生能源及其他能源消耗等。

3. 3

分项能耗 energy consumpt i on of d i fferent items

根据建筑物中各项用途划分的用电能耗，包括照明插座用电能耗、供暖空调用电能耗、动力用电能 耗和特殊用电能耗等。

3.4

数据采集器 data acquisition unit

通过信道对其管辖的各类计量装置的信息进行采集、处理和存储，并与数据中心交换数据，具有实 时采集、自动存储、即时显示、即时反馈、自动处理以及自动传输等功能的设备。

3.5

数据中心 data center

接收并存储其管理区域内所监测的民用建筑数据，并进行汇总、分析和展示等的平台。

4基本规定

4.1江苏省新建民用建筑能源与环境数据监测系统，应采集建筑电气、给排水、暖通空调等系统能源消 耗数据以及系统运行参数、室内外环境参数，为优化用能管理、改善环境质量提供可靠数据和资料。

4. 2民用建筑能源与环境数据监测系统应采用成熟、可靠、适用的技术和设备。对于改扩建及既有建筑， 应充分利用现有设施条件，结合工程实际合理设计监测参数点位及数量。

4. 3民用建筑能源与环境数据监测系统应作为新建民用建筑设备设施系统的组成部分,列入工程建设计 划，同步设计、施工和验收。

4. 4民用建筑能源与环境数据监测系统的实施不应影响建筑用能系统既有功能,不得降低建筑环境技术 指标。

5系统设计

5. 1 一般规定

5.1.1民用建筑能源与环境数据监测系统应由数据采集、数据传输、数据存储等软硬件设备设施及系统 组成。

5.1.2民用建筑能源与环境数据监测系统应采集信息包括三部分：建筑基本信息（附录A）；数据监测


2


DB32∕T 4359—2022


支路信息（附录B）；建筑能源消耗、系统运行参数、室内外环境参数等相关监测数据（附录C）。

5.1. 3民用建筑能源与环境数据监测系统采集的能源消耗数据应同步上传至数据中心，并设置本地化数 据管理平台。

5.1.4民用建筑能源与环境数据监测系统应采用自动实时采集方式，当无法采用自动方式采集时，可采 用人工采集方式。

5. 2设备性能要求

5.2.1民用建筑能源与环境数据监测系统所采用的计量装置应具有数据远传功能，性能参数应符合表

5.2. 1的规定，并应具备产品合格证。


表5. 2.1计量装置的性能参数要求


序号

类别

性能参数要求

1

电子式多功能电 能表

1）计量功能：应具有监测和计量三相电流、电压、有功功率、功率因数、有 功电能等功能。

2）精度等级：有功应不低于1.0级，无功应不低于2 0级。_________

2

电子式普通电能 表

1）计量功能：应具有监测和计量三相（单相）有功电能的功能。

2）精度等级：应不低于1.0级。

3

电流互感器

1）精度等级：应不低于0.5级。

4

冷（热）量表

1）计量功能：应具有监测和计量温度、流量、冷（热）量的功能。

2）精度等级：应不低于2.0级。

5

水表

1）计量功能：应具有监测和计量累计流量的功能。

2）精度等级：应不低于2.0级。

6

流量计

1）计量功能：应具有监测和计量累计流量（气体、液体）的功能。

2）精度等级：应不低于1.0级。___________________________

7

燃气表、燃油表

1）计量功能：应具有监测和计量累计流量的功能。

2）精度等级：应不低于2.0级。

8

温度传感器

1）测量范围：-50℃〜+50℃ （气体）；0℃-+IOOoC （液体）。

2）测量精度:0. FCo

3）最大允许误差：±0.2C。

9

湿度传感器

1）测量范围:5%—100%o

2）测量精度：1%。

3）最大允许误差：±3% （≤80%）; +5% 080%）o

10

风速传感器

1）测量范围:Om∕s~60m∕s°

2）测量精度:0. lm/so

3）最大允许误差:+ （0. 5m∕s+0. 03V）。

11

风向传感器

1）测量范围:00〜360。。

2）测量精度：3。。

3）最大允许误差：±5。。

12

太阳总辐射传感 器

1）测量范围:0W∕m2-2000 W∕m2o

2）测量精度:5W∕m2o

3）最大允许误差：±5%。

13

PMlO传感器

1）测量范围：0. 001mg∕m3~0. 8mg∕m3o

2）最小分辨率:应优于0. OOZmgzWo

3）允许误差：24h零点漂移不应超过满量程的±2.0%, 24h量程漂移不应超


3


DB32∕T 4359—2022


表5. 2.1计量装置的性能参数要求


序号

类别

______________性能参数要求______________

过满量程的±2.0%。

14

PM公 5传感器

1）测量范围：0. 001mg∕m3~0. 5mg∕m3o

2）最小分辨率:应优于0. OOZmgzWo

3）允许误差：24h零点漂移不应超过满量程的±2.0%, 24h量程漂移不应超

过满量程的±2.0%_________________________________

15

CO2传感器

1）测量范围:0.04%〜0.5%。

2）测量精度：应优于土（0.005%+5%读数值）。

3）最小分辨率:应优于0.001%。

4）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60s。

5）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%。

16

CO传感器

1）测量范围:0mg∕m3^50mg∕m3o

2）最小分辨率:应优于Img/W。

3）响应时间不应大于90s。

4）允许误差：0mg∕m3~10mg∕m3,误差不应大于±0. 5mg∕m3; 10mg∕m3z^50mg∕m3,

误差不应大于满量程的±3%。_________________________

17

甲醛传感器

1）测量范围：0. 01mg∕m3^0. 5mg∕m3o

2）最小分辨率:应优于0. Olmg/W。

3）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60so 4）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%。

18

TVOC传感器

1）测量范围:0. lmg∕m3^2. 0mg∕m3o

2）最小分辨率:应优于0. Olmg/W。

3）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60so

4）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%o

19

光伏组件背板表 面温度传感器

1）测量范围:-20℃〜+100℃。

2）测量精度:0. FCo

3）最大允许误差：±0. 5℃。

20

水质监测传感器

水温

1）量程：-5 ℃-60 oCo

2）重复性：±0. 5℃。

3）响应时间：≤0. 5mino

4）比对试验误差：±0. 1℃。

酸碱度 （PH）

1）重复性：±0. 1。

2）漂移（PH二9）： +0. Io

3）漂移（PH二7）： +0. Io

4）漂移（PH二4）： +0. Io

5）响应时间:≤0. 5mino

6）温度补偿精度:±0. Io

7）比对试验误差：±0.1。

浑浊度

1）量程：ONTU-20NTUo


4


DB32∕T 4359—2022


表5. 2.1计量装置的性能参数要求


序号

类别

______________性能参数要求______________

2）重复性:±3%。

3）零点漂移：±3%。

4）量程漂移：±5%。

5）响应时间：≤0. 5mino

6）比对试验误差：标准样本配置值或实际水样的标准方法检测 值WlNTU时，±0.1NTU；标准样本配置值或实际水样的标准方 法检测值〉INTU时，〈10%。

电导率

1）量程:O〜5∕50∕500mS∕m°

2）重复性:±1%。

3）零点漂移：±1%。

4）量程漂移：±1%。

5）响应时间：≤0. 5mino

6）温度补偿精度：±1%。

7）比对试验误差：±1%。

溶解氧

1）量程：Omg∕L~20mg∕L°

2）重复性:±1.5%。

3）零点漂移：±1.5%。

4）量程漂移：±1.5%。

5）响应时间：＜2mino

6）温度补偿精度:±0. 3mg/Lo

7 ）比对试验误差：±0. 3mg∕La

余氯

1）量程:Omg∕L~5mg∕L°

2）重复性：≤5% （比色法）、≤3% （电极法）。

3）零点漂移：±2%。

4）响应时间：≤2. 5mino

5）测定下线:0.0Img/L （比色法）、0. 02mg∕L （电极法）。

6）比对试验误差：实际水样的标准方法检测值W0. lmg/L时， ±0.01mg/L;实际水样的标准方法检测值〉0. lmg/L时，＜10%o


5. 2. 2民用建筑能源与环境数据监测系统所采用的数据采集器性能参数应符合表5. 2. 2的规定,并应具 备产品合格证。


表5. 2. 2数据采集器性能参数要求


参数

指标要求

采集接口

应具备2路及以上RS485串行接口

支持计量设备数量

不少于64台

采集周期

根据数据中心命令采集和定时采集两种数据采集模 式，定时周期从5分钟到1小时可配置，默认5分钟

数据处理方式

协议解析、转换和数据处理。采用网关到平台身份 认证机制，保证数据来源的可靠性；数据传输过程 中采用加密传输，保障采集数据的机密性

存储容量

不少于2G,支持保存15天以上的历史数据


5


DB32/T 4359—2022


表5. 2. 2数据采集器性能参数要求


参数

指标要求

远传接口

至少1路标准以太网或无线通讯网络接口

上传周期

可配置，默认15分钟

支持数据服务器数 量

支持同时向3路及3路以上服务器上传数据

配置/维护接口

具有本地和远程配置/维护接口；具备自动恢复功 能，在无人值守情况下可以从故障中恢复正常工作 状态

平均无故障时间 （MTBF）

应不小于3万小时

网络功能

接收命令、数据上传、数据加密、断点续传、DNS解 析、支持TCP/IP协议

功耗

采用低功耗嵌入式系统，功耗小于IOW

状态指示

网络运行状态、数据抄读、数据上传等指示

电磁兼容性

应符合国家和行业的相关电磁兼容性标准要求


5. 3专业设计

I电气

5.3.1电气计量装置选型要求：

a）变压器出线侧总断路，应设置电子式多功能电能表。

b）变电所所有出线回路，宜设置电子式多功能电能表。

c）所有的电能计量均应采用电子式电能表。

d）应设置总表计量建筑总能耗。

5. 3.2电气计量设计要求：

a）变压器高压进线侧宜进行数据采集。

b）建筑总能耗、分项能耗、一级子项能耗及二级子项能耗数据应分别计量，详见本规程附录C。

c）变压器出线侧总断路、变电所所有出线回路应分别计量。

5. 3.3照明插座系统电计量设计要求：

a）办公楼、商场等公共建筑照明系统的下列设备应按楼层或区域分别计量：照明灯具插座、电 热设备、室外景观照明。

b）有出租单元、对外出租包厢的办公楼、商场等公共建筑，应增设经济核算单元计量。

c）医疗建筑的病房、手术室，旅馆建筑的客房、厨房，学校建筑的教室等宜按楼层或功能分区 计量。

d）影剧院、体育建筑、图书馆等公共场所的用电设备宜按干线系统计量。

5. 3.4空调系统电计量设计要求：

a）空调系统前端设备的计量应能区分冷水机组和附属水泵系统。

b）建筑内部宜按经济核算单元设置用能计量装置，当无经济核算单元时，空调末端和空调插座应 按楼层或分区计量。

c）当多联式空调（热泵）系统按经济核算单元设置时，应按经济核算单元分别计量；当系统跨越 两个或两个以上经济核算单元时，应采取电能核算分配计量措施。


6


DB32∕T 4359—2022

d）地源热泵系统总配电回路输入端、输配系统输入端、辅助热源输入端应设置电能表进行计量； 当地源热泵系统的配电回路分散设计时,应根据配电系统的实际情况合理设置电能表进行计量。

e）公共用房和公共空间宜对独立的空调水系统和风系统设置电计量装置。

5. 3.5动力用电应按不同功能设备类别分别计量：电梯、水泵、通风机等。

5. 3.6特殊用电应按区域单独计量，如信息中心、洗衣房、厨房餐厅、游泳池、健身房等。

5. 3.7太阳能光伏系统电计量设计要求：

a）太阳能光伏系统应设置背板表面温度传感器。

b）太阳能光伏系统的交流低压配出端应设置电能表。

5.3.8集中式太阳能热水系统电计量设计要求：

a）太阳能热水系统输配系统的配电输入端应设置电能表。

b）太阳能热水系统的辅助热源输入端应设置计量装置。

11给排水

5. 3. 9给排水计量装置选型要求：

a）总水量计量应采用具有远传功能的数字式水表，其余表计的选用宜根据投资、测量精度、安装 条件等综合考虑。

b）给水系统和设备的能耗计量应根据系统型式、使用水温等情况选择合适的计量装置。

5. 3. 10给排水计量设计要求：

a）市政给水网的引入管上应设置总水表计量，每栋单体建筑宜设分水表计量。

b）给水系统应根据不同用水性质、不同产权单位、不同用水单价和单位内部经济核算单元的情况， 分别予以计量。

c）给水系统中餐饮用水、集中生活热水、游泳池补充水、冷却塔补充水、空调水系统补充水、锅 炉补充水、水景补充水应单独计量。

d）非传统水源应单独设置水表计量。

5. 3.11集中式太阳能热水系统水计量设计要求：

a）贮热水箱进、出口水管上应分别设置水温度传感器。

b）集热系统的进、出管路上应分别设置水温度传感器。

c）集热系统的进水管或出水管路上应设置流量计量装置。

5. 3. 12水质监测设计要求:

a）生活给水系统出水管路应设置水质监测传感器。

b）喷灌系统出水管路宜设置水质监测传感器。

c）雨水回用系统出水总管宜设置水质监测传感器。

d）再生水回用系统终端出水管路宜设置水质监测传感器。

Ill暖通空调

5. 3. 13暖通空调计量装置选型要求：

a）能量计量装置（主要指冷（热）量表）应由流量传感器、温度传感器和计算器组成。能量计量 装置的安装位置应符合说明书及规范的要求。

b）冷（热）量总表应具有数据远传功能，其余表计的选用宜根据投资、测量精度、安装条件等综 合考虑。

c）用于室内外环境监测的传感器应符合本规程表4. 2.1的规定。

5. 3. 14集中供暖系统计量设计要求：

a）在保证分室（区）室温调节的前提下，应按经济核算单元设置热计量装置。

b）建筑物热力入口处应设置热计量装置。

c）公共用房和公共空间宜设置单独的热计量装置。


7


DB32∕T 4359—2022


5. 3. 15集中式空调系统计量设计要求：

a）采用区域性冷源和热源时，每栋单体建筑的冷源和热源入口处应设置冷（热）量计量装置。

b）公共用房和公共空间宜对单独的空调水系统和风系统设置冷（热）量计量装置。

c）当采用冷凝热回收时，宜单独设置能量回收计量装置。

5. 3. 16冷热站计量设计要求：

a）冷热站应设置冷（热）量计量装置。

b）蒸汽锅炉房应设置蒸汽流量计量装置。

c）热交换站应分别设置空调热水、生活热水的热计量装置。

5. 3.17地源热泵系统计量设计要求：

a）地源热泵系统的地源侧总进、出水管应设置冷（热）量计量装置。

b）地源热泵系统的用户侧总进、出水管应设置冷（热）量计量装置。

c）地源热泵系统的冷却塔侧总进、出水管应设置冷（热）量计量装置。

5. 3. 18室内环境参数监测设计要求：

a）设有集中供暖空调系统的建筑室内应设置温度、相对湿度、CO2浓度等监测装置。

b）人员密集的公共建筑场所室内应设置温度、相对湿度、PM］。、PM2.5、甲醛、CO2等监测装置，并 应在建筑主要出入口和相应监测楼层实时公告监测数据。

c）地下车库应设置CO浓度监测装置。

5. 3. 19室外环境参数监测设计要求：

a）建筑室外应设置温度传感器（应有防辐射罩）及风速传感器。

b）当有太阳能光伏系统或太阳能热水系统时,应平行于太阳能光伏组件/太阳能集热器设置1个太 阳总辐射传感器。

5. 4数据要求

I数据采集与传输

5.4.1民用建筑能源与环境数据监测系统在上传数据之前，应按本规程要求采集建筑基本信息表（附录 A）、数据监测支路信息表（附录B）。

5.4.2民用建筑能源与环境数据监测系统应结合项目需求，合理设置数据采集与传输周期。本规程附录 C的应上传数据，上传周期应不大于lh。

5.4.3计量装置与数据采集器之间通信接口应符合《基于Modbus协议的工业自动化网络规范》 GB/T19582、《多功能电能表通信协议》DL/T645等国家现行有关标准规定。

5.4.4数据采集器与数据中心之间应支持有线通信方式或无线通信方式，应采用基于TCP/IP协议的数 据通信网络。

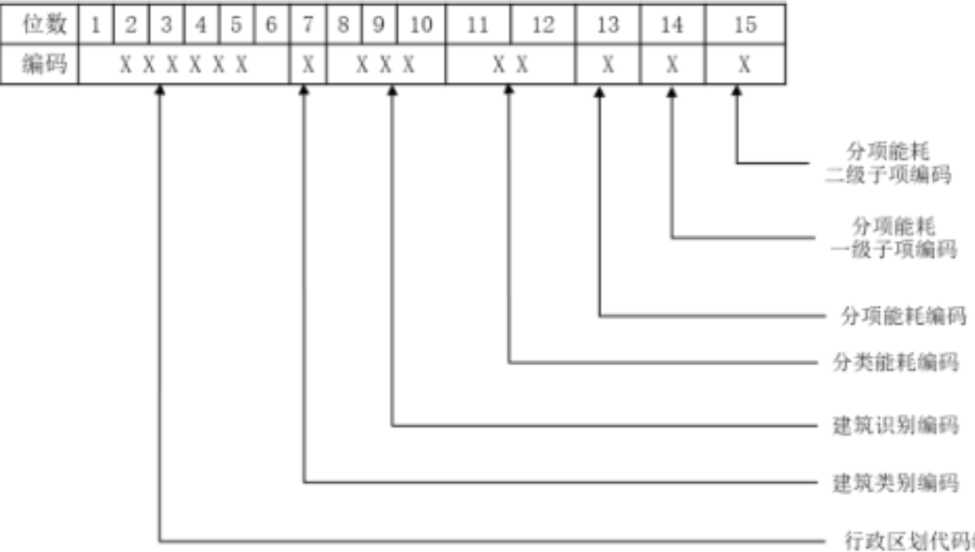

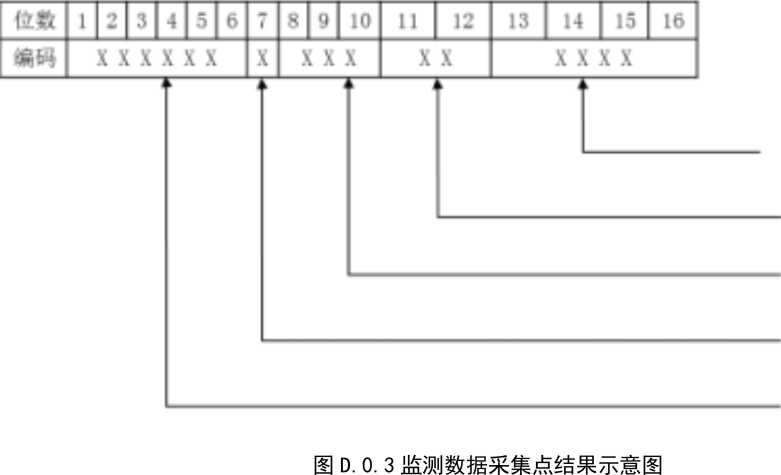

5. 4. 5民用建筑能源与环境数据监测系统的数据编码方法应符合本规程附录D的规定。

Il数据存储

5.4.6民用建筑能源与环境数据监测系统自动采集的累计量数据，应按时、日、月、年进行统计汇总并 存储；自动采集的瞬时量数据，应按时、日、月统计其周期内的最大值、最小值、平均值等，并汇总存 储。

5. 4.7民用建筑能源与环境数据监测系统应和数据中心或本地化数据管理平台保持联动,确保采集的原 始数据存储时间不少于3年，统计和汇总的数据应长期保存。

5.4.8数据存储设备设施应采取冗余和备份措施，能按时自动对数据进行备份，以防数据丢失或系统崩 溃。


8


DB32∕T 4359—2022

6施工与调试

6. 1 一般规定

6.1.1民用建筑能源与环境数据监测系统的工程实施应按已批准的设计文件进行。

6. 1. 2施工前应做好下列技术准备：

a）应组织相关人员进行施工图交底，勘查施工现场，将施工范围、特点和内容建立工作联系单, 明确施工过程中各专业人员职责与注意事项。

b）应落实各计量装置、数据采集器等设备设施安装、调试过程中需要的专用工具和检测仪器。

6. 1. 3施工组织实施应符合《电气装置安装工程电缆线路施工及验收标准》GB 50168、《建筑电气工程 施工质量验收规范》GB50303、《建筑给排水及采暖工程施工质量验收规范》GB50242等现行有关标准 的规定。

6.1.4对工程实施中使用的计量装置、数据采集器等设备设施应进行下列核验：

a）检查产品外观和装箱清单、合格证书、技术说明书，查看相关检验报告和证书，核对生产厂家， 检查结果应满足设计要求。

b）对于使用数量较多或有特殊技术要求的设备设施,宜委托具备资质的第三方检测机构作抽样检 验，检验结果应满足设计要求。

6.1.5设备设施的安装和调试应执行设计文件要求，同时应符合电气、给排水、暖通空调等专业技术规 范和施工质量验收规范的要求。

6.1. 6新建民用能源与环境建筑数据监测系统的实施应与其他相关建筑设备系统的安装同步进行;改扩 建及既有建筑能源与环境数据监测系统的实施应进行专项施工和调试。

6.1.7施工过程质量控制应做到：

a）各工序应按相关施工技术标准进行质量管理和控制，应在上道工序完成并检验合格后方可实 施下道工序，并按规定登记和记录。

b）隐蔽工程应检验合格签证后方可被覆。

c）系统调试阶段应逐点核对计量装置地址无误，逐项核对现场计量装置读数，达到设计规定的 精度和标准。

d）工程调试完成经建设单位同意后投入系统试运行，并应保存系统试运行全部记录。

6. 2设备安装

6.2.1计量装置的安装应按设计文件要求进行，并应符合《建筑电气工程施工质量验收规范》GB50303、 《电能计量装置安装接线规则》DL/T 825、《电气装置安装工程电缆线路施工及验收标准》GB 50168、 《自动化仪表工程施工及质量验收规范》GB50093、《公共建筑室内空气质量控制设计标准》JGJT461、 《城镇供水水质在线监测技术标准》CJJ/T2717等现行有关标准的规定。

6.2.2电能表、电流互感器的安装应符合下列要求：

a）应符合《电能计量装置安装接线规则》DL/T 825的相关规定。

b）改扩建及既有建筑改造项目中利用已有互感器时,应在施工前对互感器出线的接线极性进行测 试。

6.2.3水表、流量计的安装应符合《封闭满管道中水流量的测量饮用冷水水表与热水水表》GB/T778的 相关规定。

6.2.4水温度传感器的安装应符合《自动化仪表工程施工及质量验收规范》GB50093的相关规定。

6. 2. 5室外气温传感器的安装应符合下列要求：

a）应符合《地面气象观测规范空气温度和湿度》GBT 35226的相关规定。

b）对于集中式太阳能热水系统和光伏发电系统,室外气温传感器应安装在距离太阳能集热器或者


9


DB32∕T 4359—2022


太阳能光伏组件1. 5m~ 1 Om范围内。

6.2.6风速传感器的安装应符合《地面气象观测规范风向和风速》GBT 35227的相关规定。

6. 2.7太阳总辐射传感器的安装应符合下列要求：

a）应符合《地面气象观测规范 辐射》GBT 35231的相关规定。

b）对于集中式太阳能热水系统和光伏发电系统,太阳总辐射传感器应平行于太阳能集热器或太阳 能光伏组件。

6.2.8室内空气质量传感器的安装应符合《公共建筑室内空气质量控制设计标准》JGJ/T461的相关规 定。

6. 2. 9组件背板表面温度传感器应安装在光伏组件背面的中心位置。

6.2. 10线缆敷设及设备箱、柜的安装应符合下列要求：

a）应符合《电气装置安装工程电缆线路施工及验收标准》GB 50168、《自动化仪表工程施工及质 量验收规范》GB50093、《综合布线系统工程验收规范》GB/T50312相关规定。

b）数据传输缆线应采用屏蔽型线缆，可单独敷设，也可与其他信息系统缆线合用线管（或线槽） 布放。数据传输缆线宜以金属线管（或金属线槽）防护，凡未使用金属线管（或金属线槽）防 护的，应采用阻燃型线管。

6.2.11无线传输网络天线的安装应满足设计要求，并根据现场场强测试数据确定安装部位。干路放大 器、功分器、耦合器等设备中间设备宜采用保护箱安装。

6. 3安全施工

6. 3. 1安全施工应符合《建筑施工安全技术统一规范》GB50870等相关标准的规定。

6. 3.2电源的获取应停电施工，且停电操作应由建筑业主单位管理人员完成。从开关出线端引出电线, 接入带有保险丝的端子排上。

6.3.3以下作业宜停电施工，当不停电施工时，必须在配电室当值人员监督下规范行为：

a）获取表具输入电流时，若互感器二次出线侧有可供短路的端子排，可在不停电状况下，通过端子排 短接互感器二次侧后，获取输入电流。

b）维护或更换计量装置时，断开输入电源的保险丝，短接互感器二次侧的端子排，核对表具输入线路 后实施。

6. 4系统调试

6.4.1调试前准备事项：

a）应备齐和阅读下列文件：

D系统全部设计文件及施工过程中对设计图纸、资料的修正和变更。

2）计量装置及系统产品的使用说明和技术资料。

b）编拟系统调试大纲，包括调试程序、测试项目、测试方法、与被计量用能系统协调方案、相关 技术标准和指标等。

c）备齐调试需要的专用工具和检测仪器、仪表。

d）现场查对计量装置、传输系统中间设备安装部位和数量，应与设计图纸、设计变更和安装记录 无误，安装外观、工艺应符合规范。

e）检查系统内所有有源设备供电电源和接地，应准确无误。

f）查看被计量用能系统，应具备计量数据采集条件。

6.4.2数据采集点调试时，应使用装有数据调试软件的笔记本电脑，逐一连接计量装置数据输出接口， 按如下步骤查对信息采集数据与计量装置盘面数值：


10


DB32∕T 4359—2022

a）按供能系统规范和操作规程开启能耗负载，检查信息采集数据和计量装置盘面数据，应正常显 示，两者误差应符合设计规定。

b）采用检定有效的计量设备，按各类传感器要求进行现场校核，，最大允许误差应符合表4. 2. 1 规定。

c）调试完毕应复原计量装置与传输系统的连接。

6. 4.3数据上传调试时，应按以下要求进行：

a）向数据中心中请并设定当下民用建筑能源与环境数据监测系统在数据通信网络中的地址和编 码，并填写"建筑基本信息表"和“数据监测支路信息表"，详见附录A、附录B。

b）经市级/省级数据中心同意，按照数据中心的安排进行。

c）检查与数据中心、物业管理部门通信网络，应顺畅无误。

d）查核身份认证和数据加密传输，应准确、有效，符合设计要求。

e）查核系统自动发送数据监测的内容、发送速度和精度，均应符合设计规定的功能和指标。


7系统验收

7. 1 一般规定

7.1.1竣工验收前应提交下列资料：

a）设计文件、变更文件。

b）工程竣工图纸、资料。

c）系统主要材料、设备、仪表的出厂合格证明或检验资料。

d）系统操作和设备维护说明书。

e）隐蔽工程和有关施工过程的检查、验收记录。

f）现场检测报告。

g）建筑基本信息表详见附录Ao

h）数据监测支路明细表，详见附录B。

i）数据核验表详见附录E。

j）系统调试和试运行记录。

7.1.2新建民用建筑能源与环境数据监测系统应纳入绿色建筑分部工程验收内容;改扩建及既有建筑能 源与环境数据监测系统应根据验收条件和验收内容进行系统验收。

7.1.3改扩建及既有建筑能源与环境数据监测系统完工后，实施单位应自行组织有关人员进行检验评定, 并向建设单位提交竣工验收中请报告。建设单位收到工程竣工验收中请报告后，应由建设单位项目负责 人组织设计、施工、监理等单位相关负责人联合进行竣工验收。验收不合格项应发出整改通知。实施单 位应按通知规定的期限予以整改，整改后应组织复验，直至合格。

7.1.4工程移交应符合下列规定：

a）工程竣工验收合格书、全套竣工验收资料。

b）完成对运行人员技术培训。

c）建设单位或使用单位落实专人操作、维护。

d）建立系统操作、管理、保养制度。

e）工程实施单位签署并履行售后技术服务承诺。

7. 2系统检测

7.2.1系统检测应在系统试运行期满后进行，试运行期限应不少于1个月。

11


DB32∕T 4359—2022


7. 2.2检测抽样数量应符合下列规定：

a）系统内给水、燃油、燃气、供热（冷）量的总计量装置和变压器出线侧电能计量装置，应全数 检测。

b）其余计量装置宜采用随机抽样检测，抽样检测的抽样率应不低于该类计量装置总量的20%,且 不少于3台。设备少于3台时，应全数检测。

7.2.3数据采集误差检测应符合下列规定：

a）系统内的给水、燃油、燃气、供热（冷）量、电量及其它计量装置采用对比法检测数据现场采 集误差。应选用经过量值溯源高一级精度的检测仪表，比对现场计量装置采集数据，比对时间 不小于Iho

b）给排水实际水样对比测试时，在系统监测设备采样的同时进行同位置水样采集，每天人工间隔 采样6次，每次采集2个水样（平行样），连续3天。

c）累计水流量采集示值误差不应大于±2. 5% （管径不大于25Omm）及±1.5% （管径大于250mm）； 有功电量采集示值误差不应大于±2%；累计燃气流量采集示值误差不应大于±2%；其它计量装 置采集误差应符合设计要求。

d）受现场条件限制，无法采用测量仪表进行检测的，可利用现场设备核对方式验证。

7.2.4数据传输检测应符合下列规定：

a）使用电缆测试仪、光功率计等测试仪器检测系统内各信道衰减量指标，测试方法和技术指标应 符合《综合布线系统工程验收规范》GB/T 50312要求。

b）无线传输网络应正常覆盖计量采集点，信号强度达到规定数值，保证信息传输顺畅。

7.3项目验收

7. 3.1民用建筑能源与环境数据监测系统项目验收应在完成设备和管线安装、系统调试和试运行、系统 检测后进行，验收不合格不得投入使用。

7.3.2计量装置在真实条件下试运行满1个月以上。试运行期间，应对计量装置、数据采集器等设备设 施的数据采集、传输功能进行误差检测与数据核验，并按附录E要求填写数据核验表，核验次数不少于 3、次,误差应小于±5%。

7. 3.3项目验收包括技术资料和工程质量验收，其中工程质量验收分为电气、给排水、暖通空调、数据 采集与传输等专业，应符合表7. 3. 3规定：


表7. 3. 3工程质量验收内容


序 号

专业

验收内容

1

电气

（1）所涉计量装置包括：电能表、电流互感器、太阳能光伏背板温度传感器装置等。

（2）计量装置的安装应符合本规程5. 2节相关条文要求。

（3）各类控制箱（柜）安装牢固、规范，应符合《建筑电气工程施工质量验收规范》GB 50303的 相关规定，并符合设计文件和产品技术文件的要求。

（4）传输线缆的敷设应规范、整齐，接线正确、牢固，并标识明晰，穿导管管口防护、封堵规范， 符合《综合布线系统工程验收规范》GB 50312的规定。_________________________

2

给排水

（1）所涉计量装置包括：水表、流量计、温度传感器、水质监测传感装置（水温、PH值、浑浊度、 电导率、溶解氧）等。

（2）计量装置的安装应符合本规程5. 2节相关条文要求及设备出厂安装调试相关规定。

（3）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________

3

暖通空调

（1）所涉计量装置包括：冷（热）量表、流量计、温湿度传感器、室外空气流速传感器、太阳总 辐射传感器、室内空气质量监测传感装置（苯、甲醛、氨、氨、TVoC、PMio、PM-、CO2浓度等）、


12


DB32∕T 4359—2022


地下车库CO浓度监测传感器等。

（2）室内空气质量监测点距离地面高度在0.5πT1.5πι之间，应避开通风口或通风道；温湿度传感 器不应受到太阳辐射或室内热源的直接影响，距离热源不小于0.5m。

（3）计量装置的安装应符合本规程5. 2节相关条文要求及设备出厂安装调试相关规定。

（4）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________

4

数据采集 与传输

（1）所涉设备包括：数据采集器、无线网络传输器等。

（2）数据采集器应布置在不影响数据稳定采集与传输的场所，并预留检修空间。无线网络传输器 应布置在场强稳定的场所，并有网络保障措施。

（3）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________


8系统运行维护

8.1.1系统使用管理单位应配备、培训相关的技术人员，对能源与环境数据监测系统进行日常维护和管 理。

8.1.2系统使用管理单位应通过系统运行的实践及数据中心的要求不断健全系统运行管理，主要包括: 健全机构管理机制、提高操作人员业务能力、定期检查和维护系统、数据校核（含不能自动采集数据的 人工录入）、数据处理和发送、系统安全保障措施等，充分发挥能源与环境数据监测系统的作用。

8.1.3系统故障应及时修复。因故障造成系统停止或非正常运行的时间应不超过3个工作日，并确保系 统停运期间数据不丢失。

8.1.4数据采集与传输系统的运行维护应建立技术档案和信息台账。信息台账应包括工作日志、事故处 理情况记录、检修记录和密码设置等内容。

8. 1. 5监测系统维护应包括下列内容：

a）定期检查硬件设备是否正常运行，宜1次/月。

b）定期检查网络是否稳定，宜1次/月。

c）定期对相关软件进行升级维护。

d）定期对数据进行备份，宜1次/半年。


13


DB32∕T 4359—2022


附录A

（规范性） 建筑基本信息表


建筑名称

建筑地址

江苏省___市___县（市、区）

区域编码

建筑编码

建成时间

建筑层数

地上：_____；地下：_____

建筑类型 （功能）

口办公建筑     口商场建筑

□宾馆饭店建筑  口文化教育建筑

口医疗卫生建筑  口体育建筑

口交通建筑    口综合建筑

□其他建筑    □居住建筑

运营时间

周___至周___ （一周）

___点至___点（一天）

平均：_____h/d, _____d/a

总建筑面积

__________m2

体型系数

节能水平

□ 50%  □65%  □75% □其他

变压器总装机容 量

________KVA

空调面积

__________m2

供暖面积

__________m2

空调形式

□全空气系统

口分机盘管+新风系统

口分体式空调

□多联式空调（热泵）机组

□其他_______________

供暖形式

□散热器供暖  □地板辐射供暖

口电辐射供暖  □其他

结构形式

□砖混结构 □混凝土结构

□钢结构  □木结构 □其他

外墙材料类型

口实心黏土石专

□空心黏土砖（多孔）

□灰砂石专

口加气混凝土砌块

口混凝土小型空心砌块（多孔）

口玻璃幕墙    口其他______

外墙保温形式

口内保温□外保温 口夹芯保温口其他

外窗类型

口单玻单层窗 □单玻双层窗

口单玻单层窗+单玻双层窗

口中空双层玻璃窗

□中空三层玻璃窗

口中空充惰性气体

口其他________________

玻璃类型

口普通玻璃   口镀膜玻璃

□ Low-E玻璃    □其他

窗框材料类型

□塑钢窗 口铝合金窗□木窗

□断热窗□其他

单位及联系人信息

建设单位

联系人及联系电 话

设计单位

联系人及联系电 话


14


DB32∕T 4359—2022


施工单位

联系人及联系电 话

监理单位

联系人及联系电 话

验收单位

联系人及联系电 话

使用单位

联系人及联系电 话

物管单位

联系人及联系电 话

可再生能源信息：

口太阳能热水

集热系统形式_____

集热器类型_____

集热面积______m2

口太阳能光伏

光伏组件类型_____

装机容量______ kWp

口地源热泵

类型_____

应用面积______m2

口其他

其他信息：

口办公建筑

固定办公人数：_人

口商场建筑

年客流量：__人/年

口宾馆饭店建 筑

星级（饭店档次）

平均入住率__%

客房数量   间__________

口文化教育建筑

学校：学生人数一人，老师人数_人

□医疗卫生建 筑

等级___级（等）

床位数___床

年就诊人数   人_________

口体育建筑

座位数___个

年均上座率___%

口交通建筑

年客流量____人/年

□综合建筑

（反映用能特点情况的信息）______

□其他建筑

（反映用能特点情况的信息）_____

口居住建筑

入住率：____%

口表计数量

总数：____个

电能表：____个

其他：____个

□经济指标

口电价：_____

口水价：_____

口气价：_____

口热价：      _____________


15


DB32∕T 4359—2022


附录B

(规范性) 数据监测支路信息表


序号

采集器编号

表号

测点号

分项 名称

分项 代码

支路负载信息(基本功能、负荷区 域、面积、额定功率等)

变比


说明:


a) 采集器编号、表号、测点号应严格按照上传数据包内容填写。

b) 支路负载信息应按照现场实际使用情况填写。

c) 分项代码对应支路负载信息，如实反映监测数据情况。

d) 上传的数据已乘过互感器变比的，变比选项中填“1”；未乘过变比上传数据的应填写互感器变比。


16


DB32∕T 4359—2022


附录C （规范性） 监测参数表


参数类型

分项 一

_____一级子项_____

二级子项

电气J

能源消耗数据

照明插座用电J

照明与插座J

____走廊与应急J____

室外景观照明√

暖通空调用电J

冷热源J

冷水机组j

电锅炉J

辅助热源√

输配系统√

冷冻泵J

冷却泵V

热水循环泵√

冷却塔J

空调末端

全空气机组

新风机组

排风机组

风机盘管

分体式空调器

动力用电J

电梯J

水泵J

通风机J

特殊用电J

信息中心J

洗衣房J

厨房餐厅J

游泳池J      -

______健身房J______

太阳能热水系统J

_______其它J_______

系统运行数据

太阳能光伏系统

光伏组件背板表面温度

发电量J      -

给排水√

能源消耗数据

市政给水

餐饮用水量

集中生活热水量   -

游泳池用水量

供暖空调系统用水量

景观水体用水量J

其他

非传统水源用水量J

外供热水量    -

水质数据

水质

水温

酸碱度（PH）______

浑浊度


17


DB32∕T 4359—2022


电导率

_____溶解氧_____

余氯

系统运行数据

太阳能热水

贮热水箱进、出口水温

集热系统进、出口水温 -

集热系统循环流量  -

暖通空调√

系统运行数据

集中供暖系函-

热力入口热量J

集中空调系京一

冷热源入口冷（热）量J

冷热站

冷（热）量

热水热量

锅炉蒸汽流量

地源热泵

地源侧冷（热）量

用户侧冷（热）量

冷却塔侧冷（热）量

室内外环境数据

室外环境

_____室外温度J_____

_____室外湿度_____

太阳总辐射量    -

室外空气流速

室内环境

温度J       -

相对湿度√

PM2.5 V

PMIOJ

甲醛J

CO2 √

co √

______MM______

苯

甲苯

二甲苯     -

TVOC

_______M_______

_______M_______

微生物

照度        一


备注：1以上打勾“丿"的选项应上传至省/市级数据中心，其他数据宜根据需要上传。


18


DB32∕T 4359—2022


附录D

（规范性） 数据编码方法


D. 0.1能源消耗数据编码（图D.0. 1）应由15位符号组成；当某一项目无须使用某编码时，应采用相 应位数的"0 “代替，并应符合下列规定：



图D. 0. 1能源消耗数据编码结果示意图

1行政区划代码编码应为第『6位编码，建筑所在地的行政区划代码应符合现行国家标准《中华 人民共和国行政区划代码》GB/T 2260的有关规定，编码分到区、县（市）。

2建筑类别编码应为第7位数编码，采用1位大写英文字母标识：建筑类别编码应符合表D. 0. 1-1 的规定。


表D.0.17建筑类别编码


建筑类别

编码

________办公建筑

A

________商场建筑

B

_______宾馆饭店建筑

C

_______文化教育建筑

D

_______医疗卫生建筑

E

________体育建筑

F

________综合建筑

G

________交通建筑

____________H____________

居住建筑

I

________其它建筑

_____________J_____________


3建筑识别编码应为第8-10位数编码，应采用3位阿拉伯数字表示；根据建筑基本情况数据采集 指标，建筑识别编码应由建筑所在地的建设行政主管部门统一规定；建筑识别编码结合行政区划代码编


DB32∕T 4359—2022


码后，应保证各地所监测建筑识别编码的唯一性。

4分类能耗编码应为第11、12位数编码，应采用2为阿拉伯数字表示；分类能耗编码应符合表

D. 0. 1-2的规定。


表 D. 0. 1-2


_________分类能耗_________

编码

______________⅛______________

_________01_________

_________02_________

燃气（天然气、液化石油气和煤气）

_________03_________

集中供热量      一

_________04_________

集中供冷量        一

_________05_________

煤         —

_________06_________

_________07_________

__ 煤油       -

_________08_________

柴油

_________09_________

建筑直接使用的可再生能源   一

__________10__________

其他能源      一

11


5分项能耗编码应为第13位数编码，应采用1位大写英文字母表示；分项能耗编码应符合表

D. 0. 1-3的规定。


表 D. 0. 1-3


分项能耗

编码

_______照明插座用电_______

__________A__________

空调用电       一

B

_________动力用电_________

___________C___________

特殊用电          -

D

_________市政给水_________

E

其他

___________F___________


6分项能耗一级子项编码应为第14位数编码，应采用1位阿拉伯数字表示；分项能耗一级子项编 码应符合D. 0.1-4的规定。


表 D. 0. 1-4


分项能耗-

分项能耗编码

一级子项

一级子项编码

照明插座用电

A

照明与插座

1

走廊与应急

2

室外景观照明

3

空调用电

B

____冷热源____

1

输配系统

__________2__________

空调末端

3

动力用电

C

_____⅛B_____

1

水泵

2

____通风机____

__________3__________

特殊用电

D

信息中心

1

____洗衣房____

2

____厨房餐厅____

__________3__________

游泳池

4

____健身房____

5

太阳能热水系统

6


20


DB32∕T 4359—2022


__________7__________

市政给水

E

餐饮用水量

1

集中生活热水量

__________2__________

游泳池用水量

3

供暖空调系统用水量

_________4_________

景观水体用水量

__________5__________

其他

F

非传统水源用水量

1

外供热水量

2


7分项能耗二级子项编码应为第15位数编码，应采用1位大写英文字母表示；分项能耗二级子项 编码符合表D. 0. 1-5的规定。


表 D 0. 1-5


一级子项

二级子项

______二级子项编码______

冷热源

冷水机组

__________________A__________________

电锅炉

__________________B__________________

辅助热源

___________________C___________________

输配系统

冷冻泵

__________________A__________________

冷却泵

__________________B__________________

热水循环泵

___________________C___________________

冷却塔

__________________D__________________

空调末端

全空气机组

__________________A__________________

新风机组

__________________B__________________

排风机组

___________________C___________________

风机盘管

__________________D__________________

分体式空调需一

___________________E___________________


8民用建筑总用电量的11-15位编码为OloOO、总用水量的11-15位编码为02000。

D. 0.2系统运行参数、室内外环境参数、水质监测参数等其他类型数据编码（图D.0.2）应由15 位符号组成；当某一项目无须使用某编码时，应采用相应位数的"0”代替，并应符合下列规定：

1行政区划代码编码应为第1-6位，建筑类别编码应为第7位，建筑识别编码应为第8-10位，编码 方法应符合本规程第D. 0. 1条的规定。


图D. 0. 2其他类型数据编码结果示意图


21


DB32∕T 4359—2022


2分类数据编码应为第11-13位数编码，应采用3位阿拉伯数字表示；当此处分类数据参数与能源 消耗数据参数重复时，相应位数以“0"代替。分类数据编码应符合表D.O. 2-1的规定。

表D. 0. 2-1


系统运行参数

太阳能热水系统

贮热水箱进口水温_____

201

贮热水箱出口水温

202

集热系统进口水温

203

集热系统出口水温

204

集热系统循环流量_____

205

地源热泵系统

系统地源侧流量

210

系统用户侧流量

211

冷却塔侧流量     一

212

系统地源侧进口水温

213

系统地源侧出口水温____

214

系统用户侧进口水温

215

系统用户侧出口水温

216

冷却塔侧进口水温

217

冷却塔侧出口水温

218

集中供暖/空调系统

冷源入口冷量计量

220

热源入口热量计量_____

221

冷热站

冷（热）量

230

热水热量

231

锅炉蒸汽流量     一

232

太阳能光伏系统

光伏组件背板表面温度 一

241

发电量

242

室内外环境参数

室外环境

室外温度      一

300

室外湿度

301

室外风速

302

太阳总辐射量

303

室内环境

温度

310

相对湿度__________

311

CO2

312

PM2.5

313

PM10

314

甲醛____________

315

TVOC

316

CO

317

臭氧___________

320

苯          —

321

甲苯

322

二甲苯__________

323

氨

324

325


22


DB32∕T 4359—2022


微生物

326

噪声

327

照度       一

328

二氧化硫

331

氮氧化物

332

水质参数

水温

400

酸碱度（PH值）

401

浑浊度                  一

402

电导率

403

溶解氧

404

余氯

405


备注：室内环境参数的编码方式及数据通信，应与《公共建筑室内空气质量监测技术规程》建立统 一的联动机制及转码规则。


3分类数据识别编码应为第14-15位数编码，并采用2位阿拉伯数字表示；应根据单一建筑内此类 数据采集点的数量，按顺序编号。

D. 0.3监测数据采集点识别编码（图D. 0.3）应由16位符号组成；当某一项目无须使用某编码时，应 采用相应位数的"0”代替，并应符合下列规定：



1行政区划代码编码应为第1-6位，建筑类别编码应为第7位，建筑识别编码应为第8-10位，编 码方法应符合本规程第D. 0.1条的规定。

2数据采集器识别编码为11、12位，并采用2位阿拉伯数字表示；应根据单一建筑内的数据采集 器布置数量，按顺序编号。

3数据采集点识别编码为第13-16位数编码，并采用4位阿拉伯数字表示；应根据单一建筑内数据 采集点的数量，按顺序编号。


23


DB32∕T 4359—2022


附录E （规范性） 数据核验表


__________ （工程项目）数据核对        年_月_日__________

序

号

表号

监测参数

支路名

分项类型

变比

抄表

值

记录值

（数据中心填

写）

绝对误

差

相对误差

1

2

3

4

5

6


24


DB32/T 4359—2022


目 次


前 言...........................................................................II

1范围................................................................................1

2规范性引用文件......................................................................1

3术语和定义..........................................................................1

4基本规定............................................................................2

5系统设计............................................................................2

5. 1 一般规定........................................................................2

5. 2设备性能要求....................................................................3

5. 3专业设计........................................................................6

5. 4数据要求........................................................................8

6施工与调试..........................................................................9

6. 1 一般规定........................................................................9

6. 2设备安装........................................................................9

6. 3安全施工.......................................................................10

6. 4系统调试.......................................................................10

7系统验收...........................................................................n

7. 1 一般规定.......................................................................11

7.2系统检测.......................................................................11

7.3项目验收.......................................................................12

8系统运行维护.......................................................................13

附录 A （规范性）建筑基本信息表................................................. 14

附录 B （规范性）数据监测支路信息表.............................................16

附 录 C  （规范性）监测参数表..................................................... 17

附 录 D （规范性）数据编码方法................................................... 19

附录 E （规范性）数据核验表..................................................... 24


I


DB32∕T 4359—2022


民用建筑数据监测系统技术规程

1范围

本规程适用于江苏省新建民用建筑数据监测系统工程的设计、施工、验收和运行维护。改扩建及既 有建筑数据监测系统工程的设计、施工、验收和运行维护可参照执行。

2规范性引用文件


下列文件屮的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件, 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本 文件。

GB 5749《生活饮用水卫生标准》

GB/T 33703《自动气象站观测规范》

GB 50015《建筑节能与可再生能源利用通用规范》

GB 50242《建筑给水排水及采暖工程施工质量验收规范》

GB 50303《建筑电气工程施工质量验收规范》

GB 50339《智能建筑工程质量验收规范》

GB/T 50378《绿色建筑评价标准》

GB 50411《建筑节能工程施工质量验收规范》

GB/T 51350《近零能耗建筑技术标准》

GB 55020《建筑给水排水与节水通用规范》

GB 55024《建筑电气与智能化通用规范》

JGJ/T 285《公共建筑能耗远程监测系统技术规程》

JGJ/T 417《建筑智能化系统运行维护技术规范》

JGJ/T 461《公共建筑室内空气质量控制设计标准》

CJJ/T 271《城镇供水水质在线监测技术标准》

DB32/3962《绿色建筑设计标准》

DB32/T 4176《公共建筑室内空气质量监测系统技术规程》

T/CECS 494《绿色建筑工程竣工验收标准》


3术语和定义

3. 1

民用建筑能源与环境数据监测系统 energy and envi ronmentaI data monitor i ng system of ci vi I bu i Id i ngs

通过在民用建筑室内外安装数据计量和采集装置，采用远程传输等手段实时采集数据，实现能源与 环境数据在线监测和动态分析功能的硬件和软件系统的统称。


1


3.2


DB32∕T 4359—2022


分类能耗 energy consumpt i on of d i fferent sorts

根据建筑物消耗的主要能源种类划分的能耗，包括电、水、燃气、集中供热量、集中供冷量、汽油、 柴油、建筑直接使用的可再生能源及其他能源消耗等。

3. 3

分项能耗 energy consumpt i on of d i fferent items

根据建筑物中各项用途划分的用电能耗，包括照明插座用电能耗、供暖空调用电能耗、动力用电能 耗和特殊用电能耗等。

3.4

数据采集器 data acquisition unit

通过信道对其管辖的各类计量装置的信息进行采集、处理和存储，并与数据中心交换数据，具有实 时采集、自动存储、即时显示、即时反馈、自动处理以及自动传输等功能的设备。

3.5

数据中心 data center

接收并存储其管理区域内所监测的民用建筑数据，并进行汇总、分析和展示等的平台。

4基本规定

4.1江苏省新建民用建筑能源与环境数据监测系统，应采集建筑电气、给排水、暖通空调等系统能源消 耗数据以及系统运行参数、室内外环境参数，为优化用能管理、改善环境质量提供可靠数据和资料。

4. 2民用建筑能源与环境数据监测系统应采用成熟、可靠、适用的技术和设备。对于改扩建及既有建筑， 应充分利用现有设施条件，结合工程实际合理设计监测参数点位及数量。

4. 3民用建筑能源与环境数据监测系统应作为新建民用建筑设备设施系统的组成部分,列入工程建设计 划，同步设计、施工和验收。

4. 4民用建筑能源与环境数据监测系统的实施不应影响建筑用能系统既有功能,不得降低建筑环境技术 指标。

5系统设计

5. 1 一般规定

5.1.1民用建筑能源与环境数据监测系统应由数据采集、数据传输、数据存储等软硬件设备设施及系统 组成。

5.1.2民用建筑能源与环境数据监测系统应采集信息包括三部分：建筑基本信息（附录A）；数据监测


2


DB32∕T 4359—2022


支路信息（附录B）；建筑能源消耗、系统运行参数、室内外环境参数等相关监测数据（附录C）。

5.1. 3民用建筑能源与环境数据监测系统采集的能源消耗数据应同步上传至数据中心，并设置本地化数 据管理平台。

5.1.4民用建筑能源与环境数据监测系统应采用自动实时采集方式，当无法采用自动方式采集时，可采 用人工采集方式。

5. 2设备性能要求

5.2.1民用建筑能源与环境数据监测系统所采用的计量装置应具有数据远传功能，性能参数应符合表

5.2. 1的规定，并应具备产品合格证。


表5. 2.1计量装置的性能参数要求


序号

类别

性能参数要求

1

电子式多功能电 能表

1）计量功能：应具有监测和计量三相电流、电压、有功功率、功率因数、有 功电能等功能。

2）精度等级：有功应不低于1.0级，无功应不低于2 0级。_________

2

电子式普通电能 表

1）计量功能：应具有监测和计量三相（单相）有功电能的功能。

2）精度等级：应不低于1.0级。

3

电流互感器

1）精度等级：应不低于0.5级。

4

冷（热）量表

1）计量功能：应具有监测和计量温度、流量、冷（热）量的功能。

2）精度等级：应不低于2.0级。

5

水表

1）计量功能：应具有监测和计量累计流量的功能。

2）精度等级：应不低于2.0级。

6

流量计

1）计量功能：应具有监测和计量累计流量（气体、液体）的功能。

2）精度等级：应不低于1.0级。___________________________

7

燃气表、燃油表

1）计量功能：应具有监测和计量累计流量的功能。

2）精度等级：应不低于2.0级。

8

温度传感器

1）测量范围：-50℃〜+50℃ （气体）；0℃-+IOOoC （液体）。

2）测量精度:0. FCo

3）最大允许误差：±0.2C。

9

湿度传感器

1）测量范围:5%—100%o

2）测量精度：1%。

3）最大允许误差：±3% （≤80%）; +5% 080%）o

10

风速传感器

1）测量范围:Om∕s~60m∕s°

2）测量精度:0. lm/so

3）最大允许误差:+ （0. 5m∕s+0. 03V）。

11

风向传感器

1）测量范围:00〜360。。

2）测量精度：3。。

3）最大允许误差：±5。。

12

太阳总辐射传感 器

1）测量范围:0W∕m2-2000 W∕m2o

2）测量精度:5W∕m2o

3）最大允许误差：±5%。

13

PMlO传感器

1）测量范围：0. 001mg∕m3~0. 8mg∕m3o

2）最小分辨率:应优于0. OOZmgzWo

3）允许误差：24h零点漂移不应超过满量程的±2.0%, 24h量程漂移不应超


3


DB32∕T 4359—2022


表5. 2.1计量装置的性能参数要求


序号

类别

______________性能参数要求______________

过满量程的±2.0%。

14

PM公 5传感器

1）测量范围：0. 001mg∕m3~0. 5mg∕m3o

2）最小分辨率:应优于0. OOZmgzWo

3）允许误差：24h零点漂移不应超过满量程的±2.0%, 24h量程漂移不应超

过满量程的±2.0%_________________________________

15

CO2传感器

1）测量范围:0.04%〜0.5%。

2）测量精度：应优于土（0.005%+5%读数值）。

3）最小分辨率:应优于0.001%。

4）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60s。

5）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%。

16

CO传感器

1）测量范围:0mg∕m3^50mg∕m3o

2）最小分辨率:应优于Img/W。

3）响应时间不应大于90s。

4）允许误差：0mg∕m3~10mg∕m3,误差不应大于±0. 5mg∕m3; 10mg∕m3z^50mg∕m3,

误差不应大于满量程的±3%。_________________________

17

甲醛传感器

1）测量范围：0. 01mg∕m3^0. 5mg∕m3o

2）最小分辨率:应优于0. Olmg/W。

3）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60so 4）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%。

18

TVOC传感器

1）测量范围:0. lmg∕m3^2. 0mg∕m3o

2）最小分辨率:应优于0. Olmg/W。

3）预热时间不应大于180s,响应时间不应大于60s,恢复时间不应大于60so

4）允许误差：24h零点漂移不应超过满量程的±2. 5%, 24h量程漂移不应超 过满量程的±2. 5%o

19

光伏组件背板表 面温度传感器

1）测量范围:-20℃〜+100℃。

2）测量精度:0. FCo

3）最大允许误差：±0. 5℃。

20

水质监测传感器

水温

1）量程：-5 ℃-60 oCo

2）重复性：±0. 5℃。

3）响应时间：≤0. 5mino

4）比对试验误差：±0. 1℃。

酸碱度 （PH）

1）重复性：±0. 1。

2）漂移（PH二9）： +0. Io

3）漂移（PH二7）： +0. Io

4）漂移（PH二4）： +0. Io

5）响应时间:≤0. 5mino

6）温度补偿精度:±0. Io

7）比对试验误差：±0.1。

浑浊度

1）量程：ONTU-20NTUo


4


DB32∕T 4359—2022


表5. 2.1计量装置的性能参数要求


序号

类别

______________性能参数要求______________

2）重复性:±3%。

3）零点漂移：±3%。

4）量程漂移：±5%。

5）响应时间：≤0. 5mino

6）比对试验误差：标准样本配置值或实际水样的标准方法检测 值WlNTU时，±0.1NTU；标准样本配置值或实际水样的标准方 法检测值〉INTU时，〈10%。

电导率

1）量程:O〜5∕50∕500mS∕m°

2）重复性:±1%。

3）零点漂移：±1%。

4）量程漂移：±1%。

5）响应时间：≤0. 5mino

6）温度补偿精度：±1%。

7）比对试验误差：±1%。

溶解氧

1）量程：Omg∕L~20mg∕L°

2）重复性:±1.5%。

3）零点漂移：±1.5%。

4）量程漂移：±1.5%。

5）响应时间：＜2mino

6）温度补偿精度:±0. 3mg/Lo

7 ）比对试验误差：±0. 3mg∕La

余氯

1）量程:Omg∕L~5mg∕L°

2）重复性：≤5% （比色法）、≤3% （电极法）。

3）零点漂移：±2%。

4）响应时间：≤2. 5mino

5）测定下线:0.0Img/L （比色法）、0. 02mg∕L （电极法）。

6）比对试验误差：实际水样的标准方法检测值W0. lmg/L时， ±0.01mg/L;实际水样的标准方法检测值〉0. lmg/L时，＜10%o


5. 2. 2民用建筑能源与环境数据监测系统所采用的数据采集器性能参数应符合表5. 2. 2的规定,并应具 备产品合格证。


表5. 2. 2数据采集器性能参数要求


参数

指标要求

采集接口

应具备2路及以上RS485串行接口

支持计量设备数量

不少于64台

采集周期

根据数据中心命令采集和定时采集两种数据采集模 式，定时周期从5分钟到1小时可配置，默认5分钟

数据处理方式

协议解析、转换和数据处理。采用网关到平台身份 认证机制，保证数据来源的可靠性；数据传输过程 中采用加密传输，保障采集数据的机密性

存储容量

不少于2G,支持保存15天以上的历史数据


5


DB32/T 4359—2022


表5. 2. 2数据采集器性能参数要求


参数

指标要求

远传接口

至少1路标准以太网或无线通讯网络接口

上传周期

可配置，默认15分钟

支持数据服务器数 量

支持同时向3路及3路以上服务器上传数据

配置/维护接口

具有本地和远程配置/维护接口；具备自动恢复功 能，在无人值守情况下可以从故障中恢复正常工作 状态

平均无故障时间 （MTBF）

应不小于3万小时

网络功能

接收命令、数据上传、数据加密、断点续传、DNS解 析、支持TCP/IP协议

功耗

采用低功耗嵌入式系统，功耗小于IOW

状态指示

网络运行状态、数据抄读、数据上传等指示

电磁兼容性

应符合国家和行业的相关电磁兼容性标准要求


5. 3专业设计

I电气

5.3.1电气计量装置选型要求：

a）变压器出线侧总断路，应设置电子式多功能电能表。

b）变电所所有出线回路，宜设置电子式多功能电能表。

c）所有的电能计量均应采用电子式电能表。

d）应设置总表计量建筑总能耗。

5. 3.2电气计量设计要求：

a）变压器高压进线侧宜进行数据采集。

b）建筑总能耗、分项能耗、一级子项能耗及二级子项能耗数据应分别计量，详见本规程附录C。

c）变压器出线侧总断路、变电所所有出线回路应分别计量。

5. 3.3照明插座系统电计量设计要求：

a）办公楼、商场等公共建筑照明系统的下列设备应按楼层或区域分别计量：照明灯具插座、电 热设备、室外景观照明。

b）有出租单元、对外出租包厢的办公楼、商场等公共建筑，应增设经济核算单元计量。

c）医疗建筑的病房、手术室，旅馆建筑的客房、厨房，学校建筑的教室等宜按楼层或功能分区 计量。

d）影剧院、体育建筑、图书馆等公共场所的用电设备宜按干线系统计量。

5. 3.4空调系统电计量设计要求：

a）空调系统前端设备的计量应能区分冷水机组和附属水泵系统。

b）建筑内部宜按经济核算单元设置用能计量装置，当无经济核算单元时，空调末端和空调插座应 按楼层或分区计量。

c）当多联式空调（热泵）系统按经济核算单元设置时，应按经济核算单元分别计量；当系统跨越 两个或两个以上经济核算单元时，应采取电能核算分配计量措施。


6


DB32∕T 4359—2022

d）地源热泵系统总配电回路输入端、输配系统输入端、辅助热源输入端应设置电能表进行计量； 当地源热泵系统的配电回路分散设计时,应根据配电系统的实际情况合理设置电能表进行计量。

e）公共用房和公共空间宜对独立的空调水系统和风系统设置电计量装置。

5. 3.5动力用电应按不同功能设备类别分别计量：电梯、水泵、通风机等。

5. 3.6特殊用电应按区域单独计量，如信息中心、洗衣房、厨房餐厅、游泳池、健身房等。

5. 3.7太阳能光伏系统电计量设计要求：

a）太阳能光伏系统应设置背板表面温度传感器。

b）太阳能光伏系统的交流低压配出端应设置电能表。

5.3.8集中式太阳能热水系统电计量设计要求：

a）太阳能热水系统输配系统的配电输入端应设置电能表。

b）太阳能热水系统的辅助热源输入端应设置计量装置。

11给排水

5. 3. 9给排水计量装置选型要求：

a）总水量计量应采用具有远传功能的数字式水表，其余表计的选用宜根据投资、测量精度、安装 条件等综合考虑。

b）给水系统和设备的能耗计量应根据系统型式、使用水温等情况选择合适的计量装置。

5. 3. 10给排水计量设计要求：

a）市政给水网的引入管上应设置总水表计量，每栋单体建筑宜设分水表计量。

b）给水系统应根据不同用水性质、不同产权单位、不同用水单价和单位内部经济核算单元的情况， 分别予以计量。

c）给水系统中餐饮用水、集中生活热水、游泳池补充水、冷却塔补充水、空调水系统补充水、锅 炉补充水、水景补充水应单独计量。

d）非传统水源应单独设置水表计量。

5. 3.11集中式太阳能热水系统水计量设计要求：

a）贮热水箱进、出口水管上应分别设置水温度传感器。

b）集热系统的进、出管路上应分别设置水温度传感器。

c）集热系统的进水管或出水管路上应设置流量计量装置。

5. 3. 12水质监测设计要求:

a）生活给水系统出水管路应设置水质监测传感器。

b）喷灌系统出水管路宜设置水质监测传感器。

c）雨水回用系统出水总管宜设置水质监测传感器。

d）再生水回用系统终端出水管路宜设置水质监测传感器。

Ill暖通空调

5. 3. 13暖通空调计量装置选型要求：

a）能量计量装置（主要指冷（热）量表）应由流量传感器、温度传感器和计算器组成。能量计量 装置的安装位置应符合说明书及规范的要求。

b）冷（热）量总表应具有数据远传功能，其余表计的选用宜根据投资、测量精度、安装条件等综 合考虑。

c）用于室内外环境监测的传感器应符合本规程表4. 2.1的规定。

5. 3. 14集中供暖系统计量设计要求：

a）在保证分室（区）室温调节的前提下，应按经济核算单元设置热计量装置。

b）建筑物热力入口处应设置热计量装置。

c）公共用房和公共空间宜设置单独的热计量装置。


7


DB32∕T 4359—2022


5. 3. 15集中式空调系统计量设计要求：

a）采用区域性冷源和热源时，每栋单体建筑的冷源和热源入口处应设置冷（热）量计量装置。

b）公共用房和公共空间宜对单独的空调水系统和风系统设置冷（热）量计量装置。

c）当采用冷凝热回收时，宜单独设置能量回收计量装置。

5. 3. 16冷热站计量设计要求：

a）冷热站应设置冷（热）量计量装置。

b）蒸汽锅炉房应设置蒸汽流量计量装置。

c）热交换站应分别设置空调热水、生活热水的热计量装置。

5. 3.17地源热泵系统计量设计要求：

a）地源热泵系统的地源侧总进、出水管应设置冷（热）量计量装置。

b）地源热泵系统的用户侧总进、出水管应设置冷（热）量计量装置。

c）地源热泵系统的冷却塔侧总进、出水管应设置冷（热）量计量装置。

5. 3. 18室内环境参数监测设计要求：

a）设有集中供暖空调系统的建筑室内应设置温度、相对湿度、CO2浓度等监测装置。

b）人员密集的公共建筑场所室内应设置温度、相对湿度、PM］。、PM2.5、甲醛、CO2等监测装置，并 应在建筑主要出入口和相应监测楼层实时公告监测数据。

c）地下车库应设置CO浓度监测装置。

5. 3. 19室外环境参数监测设计要求：

a）建筑室外应设置温度传感器（应有防辐射罩）及风速传感器。

b）当有太阳能光伏系统或太阳能热水系统时,应平行于太阳能光伏组件/太阳能集热器设置1个太 阳总辐射传感器。

5. 4数据要求

I数据采集与传输

5.4.1民用建筑能源与环境数据监测系统在上传数据之前，应按本规程要求采集建筑基本信息表（附录 A）、数据监测支路信息表（附录B）。

5.4.2民用建筑能源与环境数据监测系统应结合项目需求，合理设置数据采集与传输周期。本规程附录 C的应上传数据，上传周期应不大于lh。

5.4.3计量装置与数据采集器之间通信接口应符合《基于Modbus协议的工业自动化网络规范》 GB/T19582、《多功能电能表通信协议》DL/T645等国家现行有关标准规定。

5.4.4数据采集器与数据中心之间应支持有线通信方式或无线通信方式，应采用基于TCP/IP协议的数 据通信网络。

5. 4. 5民用建筑能源与环境数据监测系统的数据编码方法应符合本规程附录D的规定。

Il数据存储

5.4.6民用建筑能源与环境数据监测系统自动采集的累计量数据，应按时、日、月、年进行统计汇总并 存储；自动采集的瞬时量数据，应按时、日、月统计其周期内的最大值、最小值、平均值等，并汇总存 储。

5. 4.7民用建筑能源与环境数据监测系统应和数据中心或本地化数据管理平台保持联动,确保采集的原 始数据存储时间不少于3年，统计和汇总的数据应长期保存。

5.4.8数据存储设备设施应采取冗余和备份措施，能按时自动对数据进行备份，以防数据丢失或系统崩 溃。


8


DB32∕T 4359—2022

6施工与调试

6. 1 一般规定

6.1.1民用建筑能源与环境数据监测系统的工程实施应按已批准的设计文件进行。

6. 1. 2施工前应做好下列技术准备：

a）应组织相关人员进行施工图交底，勘查施工现场，将施工范围、特点和内容建立工作联系单, 明确施工过程中各专业人员职责与注意事项。

b）应落实各计量装置、数据采集器等设备设施安装、调试过程中需要的专用工具和检测仪器。

6. 1. 3施工组织实施应符合《电气装置安装工程电缆线路施工及验收标准》GB 50168、《建筑电气工程 施工质量验收规范》GB50303、《建筑给排水及采暖工程施工质量验收规范》GB50242等现行有关标准 的规定。

6.1.4对工程实施中使用的计量装置、数据采集器等设备设施应进行下列核验：

a）检查产品外观和装箱清单、合格证书、技术说明书，查看相关检验报告和证书，核对生产厂家， 检查结果应满足设计要求。

b）对于使用数量较多或有特殊技术要求的设备设施,宜委托具备资质的第三方检测机构作抽样检 验，检验结果应满足设计要求。

6.1.5设备设施的安装和调试应执行设计文件要求，同时应符合电气、给排水、暖通空调等专业技术规 范和施工质量验收规范的要求。

6.1. 6新建民用能源与环境建筑数据监测系统的实施应与其他相关建筑设备系统的安装同步进行;改扩 建及既有建筑能源与环境数据监测系统的实施应进行专项施工和调试。

6.1.7施工过程质量控制应做到：

a）各工序应按相关施工技术标准进行质量管理和控制，应在上道工序完成并检验合格后方可实 施下道工序，并按规定登记和记录。

b）隐蔽工程应检验合格签证后方可被覆。

c）系统调试阶段应逐点核对计量装置地址无误，逐项核对现场计量装置读数，达到设计规定的 精度和标准。

d）工程调试完成经建设单位同意后投入系统试运行，并应保存系统试运行全部记录。

6. 2设备安装

6.2.1计量装置的安装应按设计文件要求进行，并应符合《建筑电气工程施工质量验收规范》GB50303、 《电能计量装置安装接线规则》DL/T 825、《电气装置安装工程电缆线路施工及验收标准》GB 50168、 《自动化仪表工程施工及质量验收规范》GB50093、《公共建筑室内空气质量控制设计标准》JGJT461、 《城镇供水水质在线监测技术标准》CJJ/T2717等现行有关标准的规定。

6.2.2电能表、电流互感器的安装应符合下列要求：

a）应符合《电能计量装置安装接线规则》DL/T 825的相关规定。

b）改扩建及既有建筑改造项目中利用已有互感器时,应在施工前对互感器出线的接线极性进行测 试。

6.2.3水表、流量计的安装应符合《封闭满管道中水流量的测量饮用冷水水表与热水水表》GB/T778的 相关规定。

6.2.4水温度传感器的安装应符合《自动化仪表工程施工及质量验收规范》GB50093的相关规定。

6. 2. 5室外气温传感器的安装应符合下列要求：

a）应符合《地面气象观测规范空气温度和湿度》GBT 35226的相关规定。

b）对于集中式太阳能热水系统和光伏发电系统,室外气温传感器应安装在距离太阳能集热器或者


9


DB32∕T 4359—2022


太阳能光伏组件1. 5m~ 1 Om范围内。

6.2.6风速传感器的安装应符合《地面气象观测规范风向和风速》GBT 35227的相关规定。

6. 2.7太阳总辐射传感器的安装应符合下列要求：

a）应符合《地面气象观测规范 辐射》GBT 35231的相关规定。

b）对于集中式太阳能热水系统和光伏发电系统,太阳总辐射传感器应平行于太阳能集热器或太阳 能光伏组件。

6.2.8室内空气质量传感器的安装应符合《公共建筑室内空气质量控制设计标准》JGJ/T461的相关规 定。

6. 2. 9组件背板表面温度传感器应安装在光伏组件背面的中心位置。

6.2. 10线缆敷设及设备箱、柜的安装应符合下列要求：

a）应符合《电气装置安装工程电缆线路施工及验收标准》GB 50168、《自动化仪表工程施工及质 量验收规范》GB50093、《综合布线系统工程验收规范》GB/T50312相关规定。

b）数据传输缆线应采用屏蔽型线缆，可单独敷设，也可与其他信息系统缆线合用线管（或线槽） 布放。数据传输缆线宜以金属线管（或金属线槽）防护，凡未使用金属线管（或金属线槽）防 护的，应采用阻燃型线管。

6.2.11无线传输网络天线的安装应满足设计要求，并根据现场场强测试数据确定安装部位。干路放大 器、功分器、耦合器等设备中间设备宜采用保护箱安装。

6. 3安全施工

6. 3. 1安全施工应符合《建筑施工安全技术统一规范》GB50870等相关标准的规定。

6. 3.2电源的获取应停电施工，且停电操作应由建筑业主单位管理人员完成。从开关出线端引出电线, 接入带有保险丝的端子排上。

6.3.3以下作业宜停电施工，当不停电施工时，必须在配电室当值人员监督下规范行为：

a）获取表具输入电流时，若互感器二次出线侧有可供短路的端子排，可在不停电状况下，通过端子排 短接互感器二次侧后，获取输入电流。

b）维护或更换计量装置时，断开输入电源的保险丝，短接互感器二次侧的端子排，核对表具输入线路 后实施。

6. 4系统调试

6.4.1调试前准备事项：

a）应备齐和阅读下列文件：

D系统全部设计文件及施工过程中对设计图纸、资料的修正和变更。

2）计量装置及系统产品的使用说明和技术资料。

b）编拟系统调试大纲，包括调试程序、测试项目、测试方法、与被计量用能系统协调方案、相关 技术标准和指标等。

c）备齐调试需要的专用工具和检测仪器、仪表。

d）现场查对计量装置、传输系统中间设备安装部位和数量，应与设计图纸、设计变更和安装记录 无误，安装外观、工艺应符合规范。

e）检查系统内所有有源设备供电电源和接地，应准确无误。

f）查看被计量用能系统，应具备计量数据采集条件。

6.4.2数据采集点调试时，应使用装有数据调试软件的笔记本电脑，逐一连接计量装置数据输出接口， 按如下步骤查对信息采集数据与计量装置盘面数值：


10


DB32∕T 4359—2022

a）按供能系统规范和操作规程开启能耗负载，检查信息采集数据和计量装置盘面数据，应正常显 示，两者误差应符合设计规定。

b）采用检定有效的计量设备，按各类传感器要求进行现场校核，，最大允许误差应符合表4. 2. 1 规定。

c）调试完毕应复原计量装置与传输系统的连接。

6. 4.3数据上传调试时，应按以下要求进行：

a）向数据中心中请并设定当下民用建筑能源与环境数据监测系统在数据通信网络中的地址和编 码，并填写"建筑基本信息表"和“数据监测支路信息表"，详见附录A、附录B。

b）经市级/省级数据中心同意，按照数据中心的安排进行。

c）检查与数据中心、物业管理部门通信网络，应顺畅无误。

d）查核身份认证和数据加密传输，应准确、有效，符合设计要求。

e）查核系统自动发送数据监测的内容、发送速度和精度，均应符合设计规定的功能和指标。


7系统验收

7. 1 一般规定

7.1.1竣工验收前应提交下列资料：

a）设计文件、变更文件。

b）工程竣工图纸、资料。

c）系统主要材料、设备、仪表的出厂合格证明或检验资料。

d）系统操作和设备维护说明书。

e）隐蔽工程和有关施工过程的检查、验收记录。

f）现场检测报告。

g）建筑基本信息表详见附录Ao

h）数据监测支路明细表，详见附录B。

i）数据核验表详见附录E。

j）系统调试和试运行记录。

7.1.2新建民用建筑能源与环境数据监测系统应纳入绿色建筑分部工程验收内容;改扩建及既有建筑能 源与环境数据监测系统应根据验收条件和验收内容进行系统验收。

7.1.3改扩建及既有建筑能源与环境数据监测系统完工后，实施单位应自行组织有关人员进行检验评定, 并向建设单位提交竣工验收中请报告。建设单位收到工程竣工验收中请报告后，应由建设单位项目负责 人组织设计、施工、监理等单位相关负责人联合进行竣工验收。验收不合格项应发出整改通知。实施单 位应按通知规定的期限予以整改，整改后应组织复验，直至合格。

7.1.4工程移交应符合下列规定：

a）工程竣工验收合格书、全套竣工验收资料。

b）完成对运行人员技术培训。

c）建设单位或使用单位落实专人操作、维护。

d）建立系统操作、管理、保养制度。

e）工程实施单位签署并履行售后技术服务承诺。

7. 2系统检测

7.2.1系统检测应在系统试运行期满后进行，试运行期限应不少于1个月。

11


DB32∕T 4359—2022


7. 2.2检测抽样数量应符合下列规定：

a）系统内给水、燃油、燃气、供热（冷）量的总计量装置和变压器出线侧电能计量装置，应全数 检测。

b）其余计量装置宜采用随机抽样检测，抽样检测的抽样率应不低于该类计量装置总量的20%,且 不少于3台。设备少于3台时，应全数检测。

7.2.3数据采集误差检测应符合下列规定：

a）系统内的给水、燃油、燃气、供热（冷）量、电量及其它计量装置采用对比法检测数据现场采 集误差。应选用经过量值溯源高一级精度的检测仪表，比对现场计量装置采集数据，比对时间 不小于Iho

b）给排水实际水样对比测试时，在系统监测设备采样的同时进行同位置水样采集，每天人工间隔 采样6次，每次采集2个水样（平行样），连续3天。

c）累计水流量采集示值误差不应大于±2. 5% （管径不大于25Omm）及±1.5% （管径大于250mm）； 有功电量采集示值误差不应大于±2%；累计燃气流量采集示值误差不应大于±2%；其它计量装 置采集误差应符合设计要求。

d）受现场条件限制，无法采用测量仪表进行检测的，可利用现场设备核对方式验证。

7.2.4数据传输检测应符合下列规定：

a）使用电缆测试仪、光功率计等测试仪器检测系统内各信道衰减量指标，测试方法和技术指标应 符合《综合布线系统工程验收规范》GB/T 50312要求。

b）无线传输网络应正常覆盖计量采集点，信号强度达到规定数值，保证信息传输顺畅。

7.3项目验收

7. 3.1民用建筑能源与环境数据监测系统项目验收应在完成设备和管线安装、系统调试和试运行、系统 检测后进行，验收不合格不得投入使用。

7.3.2计量装置在真实条件下试运行满1个月以上。试运行期间，应对计量装置、数据采集器等设备设 施的数据采集、传输功能进行误差检测与数据核验，并按附录E要求填写数据核验表，核验次数不少于 3、次,误差应小于±5%。

7. 3.3项目验收包括技术资料和工程质量验收，其中工程质量验收分为电气、给排水、暖通空调、数据 采集与传输等专业，应符合表7. 3. 3规定：


表7. 3. 3工程质量验收内容


序 号

专业

验收内容

1

电气

（1）所涉计量装置包括：电能表、电流互感器、太阳能光伏背板温度传感器装置等。

（2）计量装置的安装应符合本规程5. 2节相关条文要求。

（3）各类控制箱（柜）安装牢固、规范，应符合《建筑电气工程施工质量验收规范》GB 50303的 相关规定，并符合设计文件和产品技术文件的要求。

（4）传输线缆的敷设应规范、整齐，接线正确、牢固，并标识明晰，穿导管管口防护、封堵规范， 符合《综合布线系统工程验收规范》GB 50312的规定。_________________________

2

给排水

（1）所涉计量装置包括：水表、流量计、温度传感器、水质监测传感装置（水温、PH值、浑浊度、 电导率、溶解氧）等。

（2）计量装置的安装应符合本规程5. 2节相关条文要求及设备出厂安装调试相关规定。

（3）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________

3

暖通空调

（1）所涉计量装置包括：冷（热）量表、流量计、温湿度传感器、室外空气流速传感器、太阳总 辐射传感器、室内空气质量监测传感装置（苯、甲醛、氨、氨、TVoC、PMio、PM-、CO2浓度等）、


12


DB32∕T 4359—2022


地下车库CO浓度监测传感器等。

（2）室内空气质量监测点距离地面高度在0.5πT1.5πι之间，应避开通风口或通风道；温湿度传感 器不应受到太阳辐射或室内热源的直接影响，距离热源不小于0.5m。

（3）计量装置的安装应符合本规程5. 2节相关条文要求及设备出厂安装调试相关规定。

（4）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________

4

数据采集 与传输

（1）所涉设备包括：数据采集器、无线网络传输器等。

（2）数据采集器应布置在不影响数据稳定采集与传输的场所，并预留检修空间。无线网络传输器 应布置在场强稳定的场所，并有网络保障措施。

（3）各类控制箱（柜）安装及传输线缆敷设，同电气专业。_____________________


8系统运行维护

8.1.1系统使用管理单位应配备、培训相关的技术人员，对能源与环境数据监测系统进行日常维护和管 理。

8.1.2系统使用管理单位应通过系统运行的实践及数据中心的要求不断健全系统运行管理，主要包括: 健全机构管理机制、提高操作人员业务能力、定期检查和维护系统、数据校核（含不能自动采集数据的 人工录入）、数据处理和发送、系统安全保障措施等，充分发挥能源与环境数据监测系统的作用。

8.1.3系统故障应及时修复。因故障造成系统停止或非正常运行的时间应不超过3个工作日，并确保系 统停运期间数据不丢失。

8.1.4数据采集与传输系统的运行维护应建立技术档案和信息台账。信息台账应包括工作日志、事故处 理情况记录、检修记录和密码设置等内容。

8. 1. 5监测系统维护应包括下列内容：

a）定期检查硬件设备是否正常运行，宜1次/月。

b）定期检查网络是否稳定，宜1次/月。

c）定期对相关软件进行升级维护。

d）定期对数据进行备份，宜1次/半年。


13


DB32∕T 4359—2022


附录A

（规范性） 建筑基本信息表


建筑名称

建筑地址

江苏省___市___县（市、区）

区域编码

建筑编码

建成时间

建筑层数

地上：_____；地下：_____

建筑类型 （功能）

口办公建筑     口商场建筑

□宾馆饭店建筑  口文化教育建筑

口医疗卫生建筑  口体育建筑

口交通建筑    口综合建筑

□其他建筑    □居住建筑

运营时间

周___至周___ （一周）

___点至___点（一天）

平均：_____h/d, _____d/a

总建筑面积

__________m2

体型系数

节能水平

□ 50%  □65%  □75% □其他

变压器总装机容 量

________KVA

空调面积

__________m2

供暖面积

__________m2

空调形式

□全空气系统

口分机盘管+新风系统

口分体式空调

□多联式空调（热泵）机组

□其他_______________

供暖形式

□散热器供暖  □地板辐射供暖

口电辐射供暖  □其他

结构形式

□砖混结构 □混凝土结构

□钢结构  □木结构 □其他

外墙材料类型

口实心黏土石专

□空心黏土砖（多孔）

□灰砂石专

口加气混凝土砌块

口混凝土小型空心砌块（多孔）

口玻璃幕墙    口其他______

外墙保温形式

口内保温□外保温 口夹芯保温口其他

外窗类型

口单玻单层窗 □单玻双层窗

口单玻单层窗+单玻双层窗

口中空双层玻璃窗

□中空三层玻璃窗

口中空充惰性气体

口其他________________

玻璃类型

口普通玻璃   口镀膜玻璃

□ Low-E玻璃    □其他

窗框材料类型

□塑钢窗 口铝合金窗□木窗

□断热窗□其他

单位及联系人信息

建设单位

联系人及联系电 话

设计单位

联系人及联系电 话


14


DB32∕T 4359—2022


施工单位

联系人及联系电 话

监理单位

联系人及联系电 话

验收单位

联系人及联系电 话

使用单位

联系人及联系电 话

物管单位

联系人及联系电 话

可再生能源信息：

口太阳能热水

集热系统形式_____

集热器类型_____

集热面积______m2

口太阳能光伏

光伏组件类型_____

装机容量______ kWp

口地源热泵

类型_____

应用面积______m2

口其他

其他信息：

口办公建筑

固定办公人数：_人

口商场建筑

年客流量：__人/年

口宾馆饭店建 筑

星级（饭店档次）

平均入住率__%

客房数量   间__________

口文化教育建筑

学校：学生人数一人，老师人数_人

□医疗卫生建 筑

等级___级（等）

床位数___床

年就诊人数   人_________

口体育建筑

座位数___个

年均上座率___%

口交通建筑

年客流量____人/年

□综合建筑

（反映用能特点情况的信息）______

□其他建筑

（反映用能特点情况的信息）_____

口居住建筑

入住率：____%

口表计数量

总数：____个

电能表：____个

其他：____个

□经济指标

口电价：_____

口水价：_____

口气价：_____

口热价：      _____________


15
