JG/T 581—2023

前言

范围...........................

规范性引用文件................ 牌号、代号及标记............... 订货内容........................... 尺寸、外形、重量及允许偏差技术要求......................... 试验方法......................... 检验规则.........................

目

冬

∏

JG/T 581—2023

刖

言

本文件按照GB/T 1. 1-2020《标准化工作导则

GB/T 20001. 10—2014《标准编写规则第10部分:

第1部分：标准化文件的结构和起草规则》和

:集团有限公司、中国钢结构

产品标准》的规定起草。

本文件由住房和城乡建设部标准定额研究所提出。

本文件由住房和城乡建设部建筑结构标准化技术委员会归口。

本文件起草单位：中冶建筑研究总院有限公司、华诚博远工程技术

协会、马鞍山钢铁股份有限公司、中国十七冶集团有限公司、清华大学建筑设计研究院有限公司、河北津西钢铁集团股份有限公司、日照钢铁控股集团有限公司、北京首钢建设集团有限公司、山东高速莱钢绿建发展有限公司、中铁房地产集团北方有限公司、中信金窟股份有限公司、中国船舶重工集团国际工程有限公司、北京科技大学、中国京冶磔技术有限公司、中冶建筑研究总院（深圳）有限公司、北京工业大学、中咨海外咨询有限公司、北京建廃投资发展（集团）有限公司、住房和城乡建设部科技与产业化发展中心。

本文件主要起草人：王罡、吴耀华、侯兆藪手涅李庆伟、吴保桥、刘彦生J马永福、刘培祥、王福良、阮新伟、王月栋、龚超、赵一显王厚昕、武振、张海宾、吕晶、立雄、兰涛、姜

子钦、彭翔、苏磊、金仁才、钱元陈宗科、闫贵海、王广明、傅彦

军、陈焕朵、魏文涛、刘晓刚，郝彬、骆永生、张泽宇、

JG/T 581—2023

1范围

建筑用热轧H型钢和剖分T型钢

本文件规定了建筑工程用热轧H型钢和由热轧H型钢剖分的T型钢的牌号、代号及标记，订

货内容，尺寸、外形、重量及允许偏差，技术要求，试验方法，检ɪ 明书。

本文件适用于建筑工程用热轧H型钢（以下简称建筑用H型钢）钢（以下简称建筑用T型钢）。

2规范性引用文件

走规则?包装，标志及质量证

和由热轧H型钢剖分的T型

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件;.不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T 222钢的成品化学成分允1

GB/T 228. 1金属材料拉伸试验逐1部分：室温试验方

GB/T 229 GB/T 232 GB/T 700

GB/T 159 J GB/T 2101 GB∕¾^F5 GB/T 4171 GB∕^3⅛6 GB/T 1⅞63

GB/T 19879 GB/T 20066

金属材料夏比摆锤冲击试验方法金属材料弯曲试盛方法碳素结构钢

低合金高强度结构钢

型钢验收、包钢及钢产品.

，装、

标志及质量

力学性能试验取眉

:样制备

耐候结构钢

碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）

热轧H型钢和剖分T型钢

建筑结构用钢板

钢和铁化学成分测定用试样的取样和制样方法

GB 50017钢结构设计标准

YB/T 4831厚度方向性能热轧H型钢

YB/T 4832 重型热轧H型钢

3牌号、代号及标记

3. 1牌号

建筑用H型钢和T型钢的钢材牌号可采用Q235、Q235GJ、Q355、Q345GJ、Q390、Q390GJ、

Q420、Q420GJ、Q460和Q460GJ,如用途和环境有特殊要求也可采用符合标准的其他牌号

JG/T 581—2023

3.2代号

建筑用热轧H型钢的代号为JH,建筑用剖分T型钢的代号为JT, "J"代表建筑用，"H”代表热轧H型钢，"T"代表剖分T型钢。

3.3标记

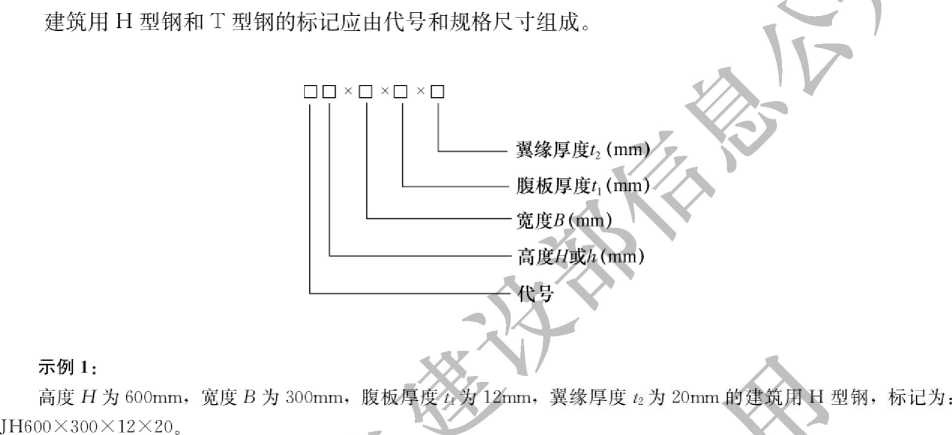

示例2 ：

高度九为400mm,宽度B

JT4 00X300X14X26_o

订货内容

，腹板厚度九为14mm,翼缘厚度4为36mm的建筑用T型钢，标记为:

按本文件订货的合同应包

含下列技术内容:

a) b) c)

d) e) f) g) h)

产品名称及种类；钢材牌号QKI等级；标准编号；规格；交货状态；交货长度；重量和数量；

需方提出的其他特殊要求,如特殊规格、特殊表面质量等内容

5尺寸、外形、重量及允许偏差

5. 1尺寸及表示方法

5. 1. 1建筑用H型钢和T型钢的截面图示及标注符号如图1和图2所示

y∣ α

JG/T 581—2023

单位为毫米

标引序号说明：

H..高度；

B..宽度:

a ..腹板厚度:

，2

—翼缘厚度:

—圆角半径。

标引践说明: h -一高度；

B--宽度；

t∖

腹板厚度:

友--翼缘厚度;

r ..圆角半径;

CX..重心距离。

图1建、H型钢截面图

单位为毫米

图2建筑用T型钢截面图

5. 1.2建筑用H型钢和T型钢的截面尺寸、截面面积、理论重量及截面特性参数应分别符合表1 和表2的规定。根据需方要求，也可由供需双方协议采用符合表3〜表5要求的其他规格。

5. 1.3建筑用H型钢板件宽厚比等级见附录A₀

5. 1.4建筑用H型钢和T型钢的交货长度应在合同中注明，定尺长度宜为12000mm,根据需方要求也可供应其他长度产品。

表1建筑用H型钢的截面尺寸、截面面积、理论重量及截面特性

规格	截面尺寸 mm					截面面积 cm²	理论重量 kg∕ m	表面积 m²∕m	惯性矩 4 cm		惯性半径 Cm		截面模量 cm³
规格	〃	B	厶	*2	r	截面面积 cm²	理论重量 kg∕ m	表面积 m²∕m	4	4	(	U	%	%
JHlOO ×5O ×4x5.5	97	49	4	5.5		9. 38	7. 36	0. 37	143	10.9	3.91	1.08	29. 6	4. 46
JHlOO X 1OO×6×8	1∞	100	6	8		}2L59	16. 95	0. 57	378	134	4. 18	2.49	75. 6	26.7
JH125 ×125 x6.5x9	125	125	6.5	9		30.00	23. 55	0. 72	839	293	5.29	3. 13	134	46.9
JH150 X75 ×5 x7	150	75	5	7	8		14. 01	0. 58	666	49.5	6. 11	1.66	88. 8	13.2
JH150 X 100×6×9	148	100	6	9	8	26. 35	20. 68	0. 67	1002	150	6. 17	2. 39	135	30. 1
JH150 ×150 ×7xlO	150	150	7	10	8	39. 65	^«	0. 87	1623	563	6.40	3.77	216	75. 1
JH175 X 175 ×7.5×11	175	175	7.5	11	13	51.4、		1.01	2895	984	7.50	4. 37	331	112
JH200 X 100 X 5. 5 X 8	200	100	5.5	8	8	26. 67	20.9力：	・少8	1806	134	8.23	2. 24	181	26.7
JH200 ×150×6x9	194	150	6	9	8	38. 11	29. 92		2625	507	8. 30	3.65	271	67.6
JH200 X200 ×8×12	200	200	8	12	13	63. 53	49. 87	]L以	^ξ716	1602	8.62	5.02	472	160
JH250 X 125 X6x9	250	125	6	9		36. 97	29. 02	0. 97	3965	294	10. 36	2. 82	317	47.0
JH250 X 175 ×7×11	244	175	7	11	13	力 5.49	43. 60	1. 15	6545	987	10. 86	4. 22	536	112
JH250 X 250 X 9 X 14	250	250	9	14	13	91.43	71.77	1.46	10748	3648	10. 84	6. 32	860	292
JH300 X 150 X6. 5 x9	300	150	6.5	9	13	46.时	36. 72	L 16	7209	508	12.41	3.29	481	67.7
JH300 X 200 X 8 X 12	294	200	8	12	13	71.05	55. 77	1. 35	11114	1602	Q 12. 51	4. 75	756	160
JH300 ×300 ×10xl5	300	300	10	15	13	118.45	92. 98	1.76	20186	6753	13. 05	7.55	1346	450
JH350 X 175 X 6 X 14	356	174	6	14	13	69. 85	54. 83	\1.37	16395	1230		4. 20	921	141
JH350 X 175 x7xll	350	175	7	11	13	62.91		JT36	13500	984	14. 65	3.96	771	112
JH350 X175 X 10x21	372	178	10	21	13	109.21	85.73»	1.41	26430	1978	15.56	/厚	、1421	222
JH350 × 250 X 9 X 14	340	250	9	14	13	99. 53	78. 10	1.64	22247	3653	14. 95	6.06	1308	292
JH350 ×350 ×12×19	350	350	12	19	13	171.89	134.93	Z 05	39846	13583	15.23	8.89	2277	776
JH350 ×350 ×26x40	357	320	26	40	13	329.47	25& 63	1.92	69526	21890	14. 53	8. 15	3895	1368

JG/T 58 一 2023

表1 （续）

规格	截面尺寸 mm					截面面积 2 cm	理论重量 kg/m	表面积 m²/m	惯性矩 cm⁴		惯性半径 cm		截面模量 cm³
规格	〃	B			r	截面面积 2 cm	理论重量 kg/m	表面积 m²/m	厶	4	M	4	网	町
JH400 X 150 X 8 X 13	400	150	8	13	13	70. 37	55. 24	1.36	18587	734	16. 25	3.23	929	97.8
JH400 X200 ×8xl3	400	200	8	13	13	M8137	65. 45	1.56	23456	1736	16. 77	4. 56	1173	174
JH400 ×300 ×10×16	390	300	10	16		133. 25	104. 60	1.94	37864	7204	16. 86	7.35	1942	480
JH400 X 300 X 26 X 40	380	316	26	40	13	332. 25	260. 82	1. 92	79560	21084	15.47	7. 97	4187	1334
JH400 x 400 ×13x21	400	400	13	21	22	218.69		Z 34	66621	22413	17.45	10. 12	3331	1121
JH400 X 400 X 26 X 40	400	402	26	40	13	406. 25	^H^ι	二 2. 33	112085	43360	16.61	10. 33	5604	2157
JH450 X 200 X 9 X 14	450	200	9	14	13	95. 43	74.9力	1. 66	32887	1870	18.56	4.43	1462	187
JH450 ×300 ×llxl8	440	300	11	18	13	153. 89	120. 80		54731	8106	18.86	7.26	2488	540
JH450 X300 X26x40	438	316	26	40	13	347. 33	272. 65		110839	21093	17.86	7.79	5061	1335
JH450 X 450 X 30 X 30	466	460	30	30		399. 25	313.41	2.68	148685	48764	19.30	11.05	6381	2120
JH500 ×200×10×16	500	200	10	16		/^.25	88. 12	1. 76	46811	2138	20. 42	4. 36	1872	214
JH500 ×300 ×llxl8	488	300	11	18	13		124. 95	2. 13	68859	8106	20. 80	7. 14	2822	540
JH500 X 300 X 26 X 40	508	292	26	40	13	346. 33	271.87	2. 11	145855	16664	20. 52	6. 94	5742	1141
JH500 X450 X26x40	486	456	26	40	18	473J4		2.71	197499		2^	11.56	8128	2775
JH500 ×500 ×20×3 2	516	500	20	32	18	413 Jg	324. 35	2. 96	204439	6673	22. 24	12. 71	7924	2668
JH550 ×200 ×10×16	550	200	10	16	13	117. 25	92.04	1.86	58172	2139 Q		/.27	2115	214
JH550 x300 x34x56	540	300	34	56	13	482. 97	379.，^	2. 19	220514	25346	21.37_g-	7.24	8167	1690
JH550 X 500 X 26 X 40	580	476	26	40	18	513. 58	403. 16	2.98	306877	71982	24.44	/1%4	∖10582	3024
JH600 X 300 X 12x20	588	300	12	20	13	187,21	146. 96	2. 33	114350	9009	24.71	6. 94	3889	601
JH600 ×350 ×26x40	580	322	26	40	13	389. 05	305.40	2. 37	216103	22334	23.57	7.58/	7452	1387
JH600 X 400 X 26 X 40	580	390	26	40	13	443.45	348. 11	2. 65	255833	39623	24.02	9.45	8822	2032
JH650 X 450 X 26 X 40	630	456	26	40	18	510. 58	400. 81	3. 00	356043	63301	26.41	11.13	11303	2776

表1 （续）

规格	截面尺寸 mm					截面面积 cm²	理论重量 kg∕ m	表面积 m²∕m	惯性矩 4 cm		惯性半径 Cm		截面模量 cm³
规格	〃	B	厶	*2	r	截面面积 cm²	理论重量 kg∕ m	表面积 m²∕m	4	4	(	U	%	%
JH650 X450 ×30x48	646	460	3。	48	18	609. 38	478. 36	3.04	439278	78003	26. 85	11. 31	13600	3391
JH700 ×300 ×13×24	700	300	13	24		231. 54	181.76	2. 54	197489	10815	29.21	6. 83	5643	721
JH700 X300 X26x40	690	313	26	40			323.25	2. 55	316517	20541	27. 72	7. 06	9174	1312
JH700 X500 X26x40	690	476	26	40		542.18	425. 61	3.2	454426	71998	28. 95	11.52	13172	3025
JH750 X 500 X 26 X 40	740	476	26	40	18		435. 82	3.3	532233	72005	30. 96	11.39	14385	3025
JH750 X500 ×30x48	756	480	3。	4S	18	661.58	519.34	3.34	653169	88632	31.42	11. 57	17280	3693
JH800 ×300 × 14 X 26	800	300	14	26	18	263.50	206. 85	2. 74	286359	11721	32. 97	6. 67	7159	781
JH800 X 300 X 30 X 48	815	306	30	48	18	512.24	一^02$1	2. 76	529041	23094	32. 14	6.71	12983	1509
JH800 X 450 X 26 X 40	799	446	26	40	18	546. 52	429. 02	3. 3	598387	59258	33.09	10.41	14978	2657
JH850 X 450 X 34 X 56	831	454	34	56	18	755. 72	593. 24	3. 38	873670	87586	34.00	10.77	21027	3858
JH900 X300 X 16x28	900	300	16	2S	18	305. 82	240. 07		404490	12633	36. 37	6.43	8989	842
JH900 X 300 X 30 X 48	893	306	30	48	18	535.64	420.48	2. 92	655836	23112	34. 99	6. 57	14688	1511
JH900 X 350 X 30 X 48	893	338	30	48	18	566. 36	444.59	3. 05	^^⅛	矗 31081	35.42	7.41	15918	1839
JH900 X450 X30x48	893	450	30	48	18	673. 88	529. 00	3.5	902868	73090	36. 60	10.41	20221	3248
JH950 ×350 ×38×64	925	346	3S	64	22	749. 89	588. 67	3. 12	989052	44572	36. 32	7. 71	21385	2576
JHlOOO X 300 X 26 X 40	1008	310	26	■40	22	493,43	7⅛34	3. 17	763194	20011	39.33	6. 37	15143	1291
JHlOOO X400 X26x40	1008	406	26	40	22	570. 23	447. 63	3. 55	943205	44766	40.67	8. 86	18714	2205
JHlOOOX 450 X 38 X 64	990	436	38	64	22	889. 79	698.49	3.61	1408622	8882β	39.79	9.99	28457	4075
JH1050 X 300 X 34 X 56	1040	318	34	56	22	675. 83	530. 53	3. 25	1098253	30338	40.31	6. 70	21120	1908
JH1050 X 400 X 34 X 56	1040	414	34	56	22	783. 35	614.4/	3. 63	1358801	66552	41.65	9.22	26131	3215
JHllOO X 400 X 26 X 40	1108	406	26	40	22	596. 23	468.04	3. 75	1172764	44780	44. 3Z		21169	2206
JHl 150 X 400 X 34 X 56	1140	414	34	56	25	818. 56	642. 57	3. 83	1685006	66593	45.37	9.02	29562	3217
JH1200 X400 X40x48	1210	422	40	48	25	856. 08	672. 02	3. 99	1845435	60752	46.43	8.42	30503	2879

581——2023

注：表中的截面面积计算公式为：t］（H-2tJ +2外+0.858m。

表2建筑用T型钢截面尺寸、截面面积、理论重量及截面特性

规格	截面尺寸 mm					截面面积	理论重量 kg∕ m	表面积 m²/m	惯性矩 cm⁴		惯性半径 Cm		截面模量 cm³		重心距离/Cχ cm
规格	h	8	厶	才2		截面面积	理论重量 kg∕ m	表面积 m²/m		4	\	4	K	町	重心距离/Cχ cm
JT75 X75 x5 x7	75	75	5	7	8	8. 92	7. 00	0. 29	42.6	24.7	2. 18	1. 66	7.46	6. 59	L 79
JT50×100×6×8	50	100	6	8	8		8.47	0.29	10. 1	66.8	1.22	2, 48	4. 02	13.4	1.00
JT75 X 100 x6x9	74	100	6	9	8	13. 17	^M 10.3'	0. 34	51.7	75.2	L 98	2. 38	8. 84	15.0	1.56
JTlOO X 100 X5. 5 ×8	100	100	5.5	8	8	13. 33	10. 5	0. 39	114	66.9	2. 92	2, 23	14.8	13.4	2.31
JT62. 5 X 125 x6.5 ×9	62.5	125	6.5	9	8	15.00	11.8	0. 37	35.()	147	1. 52	3. 12	6.91	23. 5	L 19
JT75×150×7 ×10	75	150	7	10	8	19. 82	15.6		66.4	282	1.82	3. 76	10.8	37.5	1.37
JTlOO X 150x6x9	97	150	6	9	8	19. 05	15. 0	0. 49		253	2. 55	3. 64	15. 8	33. 8	L 80
JT150×150×6.5 ×9	150	150	6.5	9	13	23. 39	18.4	0. 59	464	254	4. 45	3. 29	40.0	33.8	3.41
JTS7. 5 X 175 ×7. 5 xll	87.5	175	7.5	11	13	25. 71	2(). 2	0.51	115	492	2. 11	4. 37	15.9	56.2	1. 55
JT175 X 175 ×7 ×11	175	175	7	11	13	3L45	24. 7	0. 69	814		5. 08	3. 95	59.3	56.2	3. 76
JTlOO X200x8 X 12	100	200	X	12	13	31. 76	24. 9	0. 59	18亡	801	2. 40	5.02	22. 3	80. 1	L 73
JT150× 200 ×8×12	147	200	8	12	13	∕3‰⅛^	27. 9	0. 68	571	80小	4. 00	4. 74	48.2	80. 1	2. 85
JT200 x200 ×8xl3	200	200	8	13	13	41.68	32『	0. 79	1390	868	5.78	4. 56	88.6	86.8	4. 26
JT225 ×200×9 ×14	225	200	9	14	13			0. 84	2150	935	6.71	:£.42	124	93.5	5. 19
JT125 x250x9 xl4	125	250	9	14	13	45.71	35.9	0. 74	412	1820	3. 00	6. 31	39.5	146	2. 08
JT150×300×10×15	150	300	10	15	13	59. 22	46.5		798	3380		7. 55	63.7	225	2.47
JT200x300xl0xl6	195	300	10	16	13	66. 62	52. 3	0. 98	1730	3600	5. 09	7. 35	■ 108	240	3.43
JT225 ×3OO×11 ×18	220	300	11	18	13	76. 94	60.4	1.03	2680	4050	5. 89	7. 25	150	270	4.09
JT250x300xll ×18	244	300	11	18	13	79. 58	62. 5	1.08	3610	4050	6. 73	7.;承	184	270	4. 72
JT300×300×12×20	294	300	12	20	13	93.60	73.5	1. 18	6680	4500	8.44	6. 93	288	300	6. 17
JT3 50x300xl3 x24	350	300	13	24	18	115.8	90. 9	1.28	12000	5410	10.2	6. 83	438		7. 63
mθθ X 300 X 14 X 26	400	300	14	26	18	131.8	103	1.38	18700	5860	11.9	6. 66	610	391	9. 27
JT450x300xl6x28	450	300	16	28	18	152.9	120	1.48	29100	6320	13. 8	6. 42	865	421	11.40
JT175×350×12×19	175	350	12	19	13	85. 94	67.5	1.04	1520	6790	4. 20	8. 88	104	388	2. 87
JT200×400×13 ×21	200	400	13	21	22	109.3	85.8	1. 18	2480	11200	4. 75	10. 1	147	560	3. 21

JG/T 581—2023

5.2尺寸、外形允许偏差

5.2. 1建筑用H型钢和T型钢尺寸、外形允许偏差应分别符合表3和表4的规定。根据需方要求,

H型钢和T型钢的尺寸、外形允许偏差也可按供需双方协议规定执行。

5.2.2建筑用H型钢和T型钢的切断面上不应有高度大于5mm的毛刺。

表3建筑用H型钢尺寸、外形允许偏差

一蹄立为毫米

厚度	∕∣
	∣2



		Γ

1


		产

JG/T 581—2023

表3 （续）

单位为毫米

		允许偏差	图示
腹板弯曲W	高度（规格）<400 ≥400, <600 ≥600	≤2.0 ≤2.5 ≤3.0			L
翼缘弯曲F	宽度B≤500	F≤b∕150 或 F≤L 5	卜	壮	b
翼缘腿端外缘钝化		不骨使直径大于或等于苗棒通过
扭转		△WL/1000 或 3. 0≤Δ≤25.⅜,		yd-
		A≤L∕15。或 zi≤3.0 （L为测区长度，取腹板高度）	e
腹板波浪		A≤L∕15。或 zi≤3.0 （L为测区长度，取腹板高度）	e
翼缘波浪		Δ≤L∕150 （L为测区长度，取翼缘宽度）	（	3

注1：尺寸和形状的测量部位见图示。

注2：弯曲度沿翼缘端部测量。

JG/T 581—2023

表4建筑用T型钢尺寸、外形允许偏差

单位为毫米

		允许偏差	图示
	<200	+4.0 —6. 0	J B r	3
高度九（按规格）	≥200, <300	+ 5. 0 — 7.0
	≥300	+ 6.0 —8. 0
翼缘弯曲P	连接部位	F'WB/200 或 F≤l. 5
翼缘弯曲P	一般部位B≤150 B>150	F≤2.0 FWB/15O，«		T
注：其他部位的允许偏差，按对应H型钢规格的部位允t夕函】

5.3重量允许偏差

5.3. 1建筑用H型钢和T型钢应按理土

方协商并在合同中注明，亦可按实际事量交呼*

5. 3. 2建筑用H型钢和T型钢交货重量允许指差应符合表5的规定,

7. 8

）。经供需双

差应按式（1）计算。

重量偏差=实际重量—理论重量理论重量

表5建筑用H型钢和T型钢交

差

(1)

______^______	重量允许偏差
⅜磷丿（每根及每批）	—3.5%, +4.0%
建筑用T型钢（每根及每批）	—4.0%, +4.0%

6技术要求

6. 1交货状态

建筑用H型钢应以热轧状态、正火轧制或热机械轧制交货，建筑用T型钢由热轧H型钢剖分而成。

6.2钢的牌号、质量等级和化学成分

6. 2. 1建筑用H型钢和T型钢的牌号、质量等级和化学成分（熔炼分析）应符合GB/T 700、GB/ T 1591, GB/T4171、GB/T 19879或其他相应标准的有关规定。经供需双方协商并在合同中注明，也可按其他牌号、质量等级和化学成分供货。

6. 2. 2建筑用H型钢和T型钢的成品化学成分允许偏差应符合GB/T 222的规定。

6.3力学性能

建筑用H型钢和T型钢的力学性能应符合GB/T 700、GB/T 1591、GB/T 4171、GB/T 19879、

JG/T 581—2023

YB/T 4831或其他相应标准的有关规定。经供需双方协商并在合同中注明，也可按其他力学性能、工艺性能指标供货。

6. 4表面质量

建筑用H型钢和T型钢表面不应有影响使用的裂缝、折叠、结疤、分层和好。当型钢表面有锈蚀、麻点或划痕等缺陷时，其深度不应大于厚度允许负偏差值的1/2,且N^大分、3⅛m。建筑用H型钢和T型钢表面的缺陷，可用铲除、砂轮等机械方法修磨清理，并允许对缺陷进行焊补，清

理和焊补质量检验可按照GB/T 11263执行。

7试验方法

建筑用H型钢和T型钢的检验项目、取样数量、取样方法和试验方法应符合表6的规定。

表6检验项目、取样数量、取样方法和试验方法

序号	检验项目	取样数量	取样方法	试验方法
1	化学成分	1个∕炉	)龙也^⁾6 6	GB/T 4336或按相应产品标准
2	拉伸	1个/批		GB/T 228.1
3	弯曲	］个/	GB/T 2975	232
4	冲击	.3陋心^		GB/T 229
5	厚度方向性能试验a	3个/批或6个/必	YB/T4831	∖ YB/T 4831
6	表面质量	逐根	— ar	_______目视、量具_______
7	尺寸、外形7	逐根，		、量具_______
8	重量允许偏差	单根或整捆/批。
a当设计有舉求时，^@行本项试验。 b仅翼缘和腹板同时要求厚度方向性能时采用6个 C可供需双方协商抽样检查。			/批的取样数丄

8检验规则

8. 1检查和验收

8. 1. 1建筑用H型钢和T型钢的检查由供方质量监督部门进行。

8. 1.2供方应保证交货的钢材符合本文件或合同的规定，需方有权对本文件或合同所规定的任一检验项目进行检查和验收。

8.2组批规则

建筑用H型钢和T型钢应成批验收，每批由同一牌号、同一炉号、同一尺寸、同一交货状态的钢材组成。每批重量不应大于60，

8.3取样规则

建筑用H型钢和T型钢的拉伸、弯曲和冲击试验的取样部位、取样方法应按GB/T 2975的规定执行；厚度方向性能试验的取样部位、取样方法应按照YB/T 4831的规定执行。

JG/T 581—2023

8.4复验与判定

建筑用H型钢和T型钢复验与判定规则应符合GB/T 2101的规定。

9包装、标志及质量证明书

9. 1建筑用H型钢应采用轧或喷或贴等方式在

9.2建筑用H型钢和T型钢可打包成捆交货,

9.3建筑用H型钢和T型钢的包装、标志及为

R志生产厂家名称或注册商标，标志应清晰。也可单根交货。

近量证明书应符合GB/T 2101的规定。

怜厂

JG/T 581—2023

附录A

（资料性）

建筑用H型钢板件宽厚比等级

A. 1 型、

A. 2

A. 3

GB 50017规定了钢结构梁柱构件截面板件宽厚比等级S1-S5及限值。截面等级与构件截面类构件种类、钢材牌号和受力状况有关。

表A.1列出了建筑用H型钢用作梁（受弯构件）时板件宽厚比对应屛

表A. 2〜A. 4列出了建筑用H型钢用作柱（压弯构件）时板

应按下式计算:

式中,OmaX ..腹板计算边缘的最大压应力（N/

σ_mb——腹板计算高度另一边缘相应的应力

，压应力取正值，拉应力取负值。

»0

(A. 1)

表A. 1建筑用H型

板件宽厚比等级

规格		二钢材牌号人_k -
规格	Q235/礴^GJ	Q355/Q345GJ	Q390/Q390GJ	Q42QZQ4?QGJ	Q460/Q460GJ
JHIoOX50X4X5. 5		Sl	Sl	Sl	Sl
JH100X100X6X8		Sl	Sl/	Sl	Sl
JHl25X125X6. 5X9〉^		Sl		SI	Sl
JHl50X75X5X、	SI	Sl	Sl	SI	Sl
JHl	Sl	Sl	Sl	Sl	Sl
JH150X150X7X10	Sl	Sl		Sl	Sl
	Sl	SlJ	Sl	Sl	Sl
	Sl	Sl	Sl	Sl	Sl
JH%*i50X6X9	Sl	Sl	S2	S2	S2
JH200X200X8X12	Sl	Sl	Sl	S2	S2
JH250X125X6X9	Sl	Sl	Sl	Sl	Sl
JH25O×175X7×11	Sl	Sl	Sl	Sl	S2
JH250X250X9X14	Sl	S2	S2	S2	S2
JH300X150X6. 5X9	Sl	Sl	Sl	Sl	S2
JH300X200X8X12	Sl	Sl	Sl	S2	S2
JH300X300X10X15	Sl	S2	S3	S3	S3
JH350X175X6X14	Sl	Sl	Sl	S2	S2
JH350X175X7X11	Sl	Sl	Sl	Sl	S2
JH350X175X10X21	Sl	Sl	Sl	Sl	Sl
JH350X250X9X14	Sl	S2	S2	S2	S2
JH350×350×12×19	Sl	S2	S2	S2	S3
JH3 50X3 50X2 6X40	Sl	Sl	Sl	Sl	Sl

JG/T 581—2023

表A. 1 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q39O/Q39OGJ	Q420/Q420GJ	Q46O/Q46OGJ
JH400X150×8X13	Sl	Sl	Sl	Sl
JH400X200X8×13	Sl	Sl	Sl	Sl
JH400X300×10X16	Sl	S2	S2	S3	S3
JH400X300×26X40	Sl	Sl	Sl	Sl	Sl
JH400X400X13X21	Sl	S2	S2		S3
JH400×400X26X40	Sl	Sl	Sl		Sl
JH450X200X9X14	Sl	Sl		Sl	Sl
JH45OX3OOX11X18	Sl	Sl	人S*	S2	S2
JH450X300X26X40	Sl	Sl		Sl	Sl
JH450X450X30X30	Sl	Sl	Sl	S2	S2
JH500X200X10X16	Sl	Sl	Sl	Sl	Sl
JH500X300Xll×18	Sl		S2	S2"	S2
JH500X300X26X40	Sl		Sl		Sl
JH500X450×26X40	Sl	Sl	Sl	Sl	Sl
JH500X500X20X32		Sl	Sl	SZ	S2
JH55O×2OO×1OX16		Sl		S2	S2
JH550X300×34X56	Sl	Sl		Sl	Sl
JH550×500X26X⅝0	Sl	Sl		Sl	Sl
JH600X300X12X20	Sl	si f	Sl	Sl	S2
JH600qt0X2∕4i _i	Sl	Sl	Sl	Sl	Sl
JH600X400×2β×i0	Sl	Sl	Sl	Sl	Sl
JH650X450^6X40	Sl	Sl	Sl	Sl	Sl
JH650X450X30X48	Sl	Sl	Sl	Sl	Sl
JH700X300X13X24	Sl	Sl	Sl	Sl	S2
JH700×300X26×40	Sl	Sl	Sl	Sl	Sl
JH700×500X26X40	Sl	Sl	Sl	Sl	Sl
JH75O×5OO×26X4O	Sl	Sl	Sl	Sl	Sl
JH750X500X30X48	Sl	Sl	Sl	Sl	Sl
JH800X300X14X26	Sl	Sl	S2	S2	S2
JH800×300X30X48	Sl	Sl	Sl	Sl	Sl
JH800X450X26×40	Sl	Sl	Sl	Sl	Sl
JH850×450X34X56	Sl	Sl	Sl	Sl	Sl
JH9OOX3OOX16×28	Sl	Sl	S2	S2	S2
JH900X300X30X48	Sl	Sl	Sl	Sl	Sl

JG/T 581—2023

表A. 1 （续）

规格	钢材牌号
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JH9OOX35OX3OX48	Sl	Sl	Sl	Sl	Sl
JH900X450X30X48	Sl	Sl	Sl	Sl	Sl
JH950X350X38X64	Sl	Sl	Sl		Sl
JHlOOo K300X26X40	Sl	Sl	Sl		Sl
JHIOOoX400X26X40	Sl	Sl	Sl	Sl	Sl
JHIOOoX450X38X64	Sl	Sl			Sl
JHIo50X300X34X56	Sl	Sl		— Sl	Sl
JH1050X400X34X56	Sl	Sl		Sl	Sl
JH1100X40 0X2 6X40	Sl	Sl		Sl	Sl
JH1150X400X34X56	Sl	^l⅛	Sl	Sl	Sl
JH1200X400X40X48	Sl		Sl	Sl	Sl

表A. 2建筑用H型钢柱截面板件宽厚比等级（%=0.5）

规格	,..钢材牌豆\^》
规格	φ^∕≡235GJ	Q355/Q345GJ	Q390/Q390GJ	@42温 Q420GJ	Q46O/Q46OGJ
JH100X50X4X5. 5 <	Sl	Sl	Sl	Sl	Sl
JHIooXloo×6×7	X⅞l	Sl	Sl	Sl	Sl
JHl 25 X12 哈2文§]	Sl	Sl	Sl	Sl	Sl
	Sl	SM		Sl	Sl
	Sl	Sl	Sl	Sl	Sl
J&/xio	Sl	Sl	Sl	Sl	Sl
JHl 75 Xl彩 7. 5X11	Sl	Sl	Sl	Sl	Sl
JH2OO×lθO×5, 5X8	Sl	Sl	S2	S2	S2
JH200X150X6A9	Sl	Sl	S2	S2	S2
JH200X200X8X12	Sl	Sl	Sl	S2	S2
JH250X125X6X9	Sl	S3	S3	S4	S4
JH25O×175×7×11	Sl	Sl	Sl	Sl	S2
JH250X250X9X14	Sl	S2	S2	S2	S2
JH300X150X6. 5X9	S2	S4	S4	S4	S5
JH300X200X8X12	Sl	Sl	S2	S2	S2
JH300K300×10A15	Sl	S2	S3	S3	S3
JH350X175X6X14	S4	S5	S5	S5	S5
JH350×175X7×ll	S3	S5	S5	S5	S5
JH350X175X10X21	Sl	Sl	S2	S2	S2
JH350×250×9×14	Sl	S2	S2	S2	S3
JH350X350X12X19	Sl	S2	S2	S2	S3

JG/T 581—2023

表A. 2 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JH350X350X26X40	Sl	Sl	Sl	Sl	Sl
JH400X150X8X13	S3	S5	S5	S5
JH400X200X8X13	S3	S5	S5	S5 %	，S5
JH400X300X10X16	Sl	S2	S2		f &
JH400X300X26X40	Sl	Sl	Sl		Sl
JH400×400X13X21	Sl	S2	S2	、S2	S3
JH400×400X26X40	Sl	Sl	Sl <		Sl
JH450X200X9X14	S3	S5	S	S5	S5
JH450X300X11X18	Sl	S2	S3	S3	S4
JH450X300X26X40	Sl	Sl	Sl	Sl	Sl
JH450X450X30X30	Sl	Sl	Sl	S2	S2
JH500X200X10X16	S3		d S5	S5	S5
JH500X300XΠX18	S2		S4	S4 -	S5
JH5OO×3OOX26X4O	Sl	Sl	Sl	Sl	Sl
JH500X450X26X40	Sl	Sl	Sl	Sl	Sl
JH500X500×20X32		Sl	Sl		S2
JH550X200X10X16		S5	S5，J	5	S5
JH550X300X34X56	Sl	Sl		Sl	Sl
JH550 X 500X 26 婴入 J	Sl	Sl	Sl	Sl	Sl
JH600 X 300X12X20	S3	S5		S5	S5
JH600 义 3怨笋 *N ] /	Sl	Sl	Sl	Sl	Sl
JH600 中<多、/	Sl	Sl	Sl	Sl	Sl
JH650 X 450X26X40	Sl	Sl	Sl	Sl	Sl
JH650X450X⅜X48	Sl	Sl	Sl	Sl	Sl
JH700X300X13X24	S4	S5	S5	S5	S5
JH700X300X26X40	Sl	Sl	Sl	Sl	Sl
JH700X500X26X40	Sl	Sl	Sl	Sl	Sl
JH750X500X26X40	Sl	Sl	Sl	Sl	Sl
JH750X500X30X48	Sl	Sl	Sl	Sl	Sl
JH800X300X14X26	Sl	S5	S5	S5	S5
JH800X300X30X48	Sl	Sl	Sl	Sl	Sl
JH800X450X26X40	Sl	Sl	Sl	Sl	Sl
JH850X450X34X56	Sl	Sl	Sl	Sl	Sl
JH900X300X16X28	S4	S5	S5	S5	S5
JH900X300X30X48	Sl	Sl	Sl	Sl	Sl
JH900X350X30X48	Sl	Sl	Sl	Sl	Sl
JH900X450X30X48	Sl	Sl	Sl	Sl	Sl

JG/T 581—2023

表A. 2 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q46O/Q46OGJ
JH950X350X38X64	Sl	Sl	Sl	Sl	Sl
JHIOOoX300X26X40	Sl	S2	S3	S3	S4
JHIoOOX400X26X40	Sl	S2	S3		S4
JHIOOOX450X38X64	Sl	Sl	Sl	Sl	Sl
JHIO50XWOOXa4X56	Sl	Sl	Sl	Sl	Sl
JH1050X400X34X56	Sl	Sl	Sl	Sl	Sl
JHlIoOX400X26X40	Sl	S4			S5
JH1150×400X34×5 6	Sl	Sl		S2	S2
JH1200X400X40X48	Sl	Sl	Sl	Sl	Sl

表A. 3建筑用H型钢柱截面板件宽厚比等级（% = 1.0）

规格	Y 钢材牌号
规格	Q235/Q235GJ	Q3 55 / Q34 bGJ	Q390/Q390GJ	Q42Q/Q420GJ	Q460∕Q460GJ
JHIoOX50X4X5. 5			Sl	Sl	Sl
JH100X100X6X8		Sl	Sl	Sl	Sl
JH125X125X6. 5X9		Sl	Sl		Sl
JH150X75X5X7		Sl		Sl	Sl
JH150X100X6X⅛ `i	Sl	Sl	Sl	Sl	Sl
JH150X150X 於 10	Sl	Sl	Sl	Sl	Sl
JH175×175X7.5×il	Sl	S⅛ι		Sl	Sl
JH2£2*&5・ 5X8	Sl		Sl	Sl	Sl
	Sl		S2	S2	S2
<8X12	Sl	Sl	Sl	S2	S2
JH250支125X6X9	Sl	Sl	S2	S2	S2
JH250X175X7X11	Sl	Sl	Sl	Sl	S2
JH250X250X9X14	Sl	S2	S2	S2	S2
JH300X150X6. 5X9	Sl	S2	S2	S3	S3
JH300X200X8X12	Sl	Sl	Sl	S2	S2
JH300X300X10X15	Sl	S2	S3	S3	S3
JH350X175X6X14	S2	S4	Sl	Sl	S5
JH35O×175×7×11	Sl	S3	S3	S3	S4
JH350X175X10X21	Sl	Sl	Sl	Sl	Sl
JH350X250X9X14	Sl	S2	S2	S2	S2
JH350X350X12X19	Sl	S2	S2	S2	S3
JH350X350X26X40	Sl	Sl	Sl	Sl	Sl
JH400X150X8X13	Sl	S3	S3	S4	S4
JH400X200X8Xia	Sl	S3	S3	S4	S4

JG/T 581—2023

表A. 3 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JH400X300X10X16	Sl	S2	S2	S3	S3
JH400X300X26X40	Sl	Sl	Sl	Sl
JH400X400X13×21	Sl	S2	S2	S2 A	，S3
JH400X400X26X40	Sl	Sl	Sl	sΓ¹	Sl
JH450X200X9X14	Sl	S3	S3
JH45O×3OOX11X18	Sl	Sl	S2		S2
JH450×300X26X40	Sl	Sl	Sl <		Sl
JH450×450X30X30	Sl	Sl	Sl	S2	S2
JH500X200X10X16	Sl	S3	S3	S4	S4
JH5OOX3OO×11X18	Sl	S2		S3	S3
JH500X300X26X40	Sl	Sl	Sl	Sl	Sl
JH500X450X26X40	Sl	Sl	Sl	Sl	Sl
JH500X500X20X32	Sl		Sl	S2 -	S2
JH550X200X10X16	S2		S4	Sl	S4
JH550X300X34X56	Sl	Sl	Sl	Sl	Sl
JH550X500×26X40	豺—	Sl	Sl	Sl	Sl
JH600X300X12X20		S3	S3，'	Sl	S4
JH600X350X26X40	Sl	Sl		Sl	Sl
JH 600X4（）0 X 26 婴入 J	Sl	Sl	Sl	Sl	Sl
	Sl	Sl		Sl	Sl
JH 650 X 4婚尹）4^]/	Sl	Sl	Sl	Sl	Sl
JH7Oθ+⅜^∣^<亨、/	S2	S4	S4	S4	S4
JH700 X 300X26X40	Sl	Sl	Sl	Sl	Sl
JH700 X 500X^6X40	Sl	Sl	Sl	Sl	Sl
JH750X500X26X40	Sl	Sl	Sl	Sl	Sl
JH750X500X30X48	Sl	Sl	Sl	Sl	Sl
JH800X300X14X26	S2	S4	S4	S4	S5
JH800X300X30X48	Sl	Sl	Sl	Sl	Sl
JH800X450X26X40	Sl	Sl	Sl	Sl	Sl
JH850X450X34X56	Sl	Sl	Sl	Sl	Sl
JH900X300X16X28	S2	S4	S4	S4	S5
JH900X300X30X48	Sl	Sl	Sl	Sl	Sl
JH900X350X30X48	Sl	Sl	Sl	Sl	Sl
JH900X450X30X48	Sl	Sl	Sl	Sl	Sl
JH950X350X38X64	Sl	Sl	Sl	Sl	Sl
JH1000X300X2 6X40	Sl	Sl	Sl	Sl	S2
JH1000X400X2 6X40	Sl	Sl	Sl	Sl	S2

JG/T 581—2023

表A. 3 （续）

规格	钢材牌号
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JHIOOoX45OX38K64	Sl	Sl	Sl	Sl	Sl
JH1050X300X34X56	Sl	Sl	Sl	Sl	SI
JH1050×400X34×5 6	Sl	Sl	Sl	Sl	Sl
JHlIOO×400X26×40	Sl	S2	S2		S3
JHII50X40 0X34X5 6	Sl	Sl	Sl	Sl	Sl
JH1200X400X40X48	Sl	Sl	Sl	6	Sl
表A∙ 4建筑用H型钢柱截面板件宽厚比等级（a				° = 1∙5）
规格	钢材牌号_________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JHIoOX50X4X5. 5	Sl		Sl	Sl	Sl
JH100X100X6X8	Sl		Sl	Sl	Sl
JH125X125X6. 5X9	SI发	Sl	Sl		Sl
JH150X75X5X7	Sl	Sl	Sl		Sl
JH150X100X6X9		Sl			Sl
JH150×150×7×10		Sl		Sl	Sl
___ JH175X175X7.5X11		Sl		Sl	Sl
JH200 X100 X XX	Sl	Sl		Sl	Sl
JH2OOX1M^^1	Sl			S2	S2
JH200g0^f《海/	Sl		Sl	S2	S2
JH250× 125x1x9	Sl	Sl	Sl	Sl	Sl
JH^OX^×9×14	Sl	S2	S2	S2	S2
JH300X150X6. 5X9	Sl	Sl	Sl	Sl	S2
JH300K200X8X12	Sl	Sl	Sl	S2	S2
JH300X300X10X15	Sl	S2	S3	S3	S3
JH350X175X7X11	Sl	Sl	S2	S2	S2
JH350X350X12X19	Sl	S2	S2	S2	S3
JH350X350X26X40	Sl	Sl	Sl	Sl	Sl
JH400×150×8×13	Sl	Sl	S2	S2	S2
JH400X200X8X13	Sl	Sl	S2	S2	S2
JH400X300X10X16	Sl	S2	S2	S3	S3
JH400X300X26X40	Sl	Sl	Sl	Sl	Sl
JH400X400X13X21	Sl	S2	S2	S2	S3
JH400X400X26X40	Sl	Sl	Sl	Sl	Sl
JH450X200X9X14	Sl	Sl	S2	S2	S3

JG/T 581—2023

表A. 4 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q460/Q460GJ
JH450X300XΠX18	Sl	Sl	S2	S2
JH450X300X26×40	Sl	Sl	Sl	Sl
JH450×450X30X30	Sl	Sl	Sl	S2	S2
JH500X200X10X16	Sl	Sl	S2	S2	} S3
JH500X300X11X18	Sl	Sl	S2		S2
JH500X300X26X40	Sl	Sl	Sl		Sl
JH500X450×26X40	Sl	Sl		Sl	Sl
JH500X500X20X32	Sl	Sl		S2	S2
JH550X200X10X16	Sl	S2		S3	S3
JH550X300X34X56	Sl	Sl	Sl	Sl	Sl
JH550X500X26X40	Sl	Sl	Sl	Sl	Sl
JH600X300X12×20	Sl		S2	S2"	S3
JH600X350X26X40	Sl		Sl		Sl
JH600X400×26X40	Sl	Sl	Sl	Sl	Sl
JH650X450X26X40		Sl	Sl	Sl	Sl
JH650×450X30X48		Sl		Sl	Sl
JH700X300X13X24	Sl	S2		S3	S3
JH 700 X 300 X 26 X ⅝0	Sl	Sl		Sl	Sl
JH700X500X26^,X40	Sl	si f	Sl	Sl	Sl
JH750 >^00X26^40 _i	Sl	Sl	Sl	Sl	Sl
JH750X500×30×i8	Sl	Sl	Sl	Sl	Sl
JH800X300^4X26	Sl	S3	S3	S3	S3
JH800X300X30X48	Sl	Sl	Sl	Sl	Sl
JH800X450X26X40	Sl	Sl	Sl	Sl	Sl
JH850×450X34×56	Sl	Sl	Sl	Sl	Sl
JH900×300X16X28	Sl	S3	S3	S3	S3
JH900×300×30X48	Sl	Sl	Sl	Sl	Sl
JH900X350X30X48	Sl	Sl	Sl	Sl	Sl
JH900X450X30X48	Sl	Sl	Sl	Sl	Sl
JH950X350X38X64	Sl	Sl	Sl	Sl	Sl
JH1000X300X2 6X40	Sl	Sl	Sl	Sl	Sl
JH1000X400X2 6X40	Sl	Sl	Sl	Sl	Sl
JHlOOO X 450 X 38 X 64	Sl	Sl	Sl	Sl	Sl
JH1050X300X34X56	Sl	Sl	Sl	Sl	Sl

JG/T 581—2023

表A. 4 （续）

规格	________________钢材牌号________________
规格	Q235/Q235GJ	Q355/Q345GJ	Q390/Q390GJ	Q420/Q420GJ	Q46O/Q46OGJ
JH1050X400X34X56	Sl	Sl	Sl		Sl
JH11OO×4OOX26×4O	Sl	Sl	Sl	Sl
JH1150×400X34×5 6	Sl	Sl	Sl
JH1200×400×40×48	Sl	Sl	Sl		Sl

JG/T 581—2023

参考文献

GB 50661钢结构焊接规范

GB/T 33968改善焊接性能热轧型钢

YB/T 4427热轧型钢表面质量一般要求

YB/T 4811热轧H型钢超声检测方法

YB/T 4619耐低温热轧H型钢

YB/T 4621耐候热轧H型钢

YB/T 4755高耐候热轧型钢
