建筑用纸蜂窝复合墙板

1范围

本标准规定了建筑用纸蜂窝复合墙板（以下简称纸蜂窝墙板）的术语和定义、分类、规格和标记、要 求、试验方法、检验规则、标志、随行文件、包装、运输和贮存。

本标准适用于民用建筑与一般工业建筑的室内非承重隔墙用纸蜂窝复合墙板。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 191包装储运图示标志

GB/T 1453夹层结构或芯子平压性能试验方法

GB/T 6388运输包装收发货标志

GB 6566建筑材料放射性核素限量

GB/T 8170数值修约规则与极限数值的表示和判定

GB 8624建筑材料及制品燃烧性能分级

GB/T 9775纸面石膏板

GB/T 9978.1建筑构件耐火试验方法 第1部分：通用要求

GB/T 9978.8建筑构件耐火试验方法 第8部分:非承重垂直分隔构件的特殊要求

GB/T 13024—2016 箱纸板

GB 18580室内装饰装修材料 人造板及其制品中甲醛释放限量

GB 18583室内装饰装修材料胶粘剂中有害物质限量

GB/T 19889.3声学 建筑和建筑构件隔声测量 第3部分:建筑构件空气声隔声的实验室测量

GB/T 31818粉状纸制品淀粉胶黏剂

JC/T 412.1纤维水泥平板 第1部分:无石棉纤维水泥平板

JC/T 564.1纤维增强硅酸钙板 第1部分:无石棉硅酸钙板

JC/T 997装饰纸面石膏板

JG/T 169建筑隔墙用轻质条板 通用技术要求

JG/T 414建筑用菱镁装饰板

3术语和定义

下列术语和定义适用于本文件。

3.1

建筑用纸蜂窝复合墙板 COmPOSite Panel Of PaPer honeycomb for building

以纸蜂窝芯板为芯材，无机板材为面板，经过层叠、加压、粘结而成的复合墻板。纸蜂窝墙板的结构 示意如图1所示。

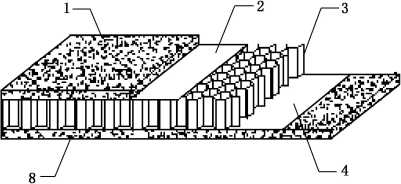

a）单层芯板纸蜂窝墙板

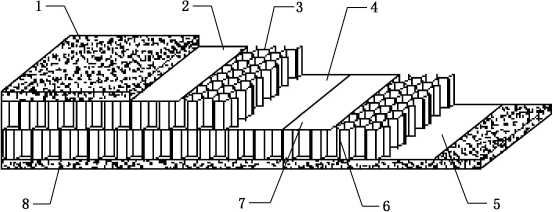

b）双层芯板纸蜂窝墙板

说明：

1、 8  --面板；

2、 4、5、7--纸蜂窝芯板用面纸；

3、 6  --纸蜂窝芯板用蜂窝纸芯。

图1纸蜂窝墙板结构示意图

3.2

蜂窝纸芯 PaPer honeycomb COre

由多条纸或多层纸通过粘结、分切、拉伸等工艺形成的连续蜂巢状芯材，蜂窝纸芯的结构示意及蜂 巢尺寸参见附录A。

3.3

纸蜂窝芯板 honeycomb PaPerbOard

由上、下两层面纸和蜂窝纸芯胶黏而成的复合纸板。

4分类、规格和标记

4.1分类

4.1.1按面板类型分为：

——纤维增强水泥板,代号：XS;

--纤维增强硅酸钙板,代号：XG；

——纸面石膏板或装饰纸面石膏板,代号：ZS；

--菱镁板,代号：LM；

——其他。

4.1.2按纸蜂窝芯板层数分为：

单层芯板,代号：1 ；

--双层芯板,代号：2 ；

——多层芯板,代号用层数表示。

4.2规格

4.2.1面板的厚度规格应符合表1的规定。

单位为毫米

4.2.2纸蜂窝墙板的规格应符合表2的规定。

单位为毫米

4.3标记

纸蜂窝墙板(PHP)按面板类型、面板厚度、纸蜂窝芯板层数、规格(长度※宽度X厚度)及标准编号 的顺序进行标记。

PHP—JG/T 563—2019

---------规格(长度×宽度×厚度,单位为毫米)

----------纸蜂窝芯板层数

------------面板厚度

--------------面板类型代号

I---------------------产品代号

示例：面板为12 mm厚纸面石膏板、单层纸蜂窝芯板的纸蜂窝墙板，规格为2 400 mm×l 200 mm×90 mm,标记 为：PHP-ZS(12) 1 2 400×l 200×90 JG/T 563 2019。

5要求

5.1 —般要求

5.1.1纤维增强水泥板的性能应符合JC/T 412.1的规定。

5.1.2纤维增强硅酸钙板的性能应符合JC/T 564.1的规定。

5.1.3纸面石膏板的性能应符合GB/T 9775的规定,装饰纸面石膏板的性能应符合JC/T 997的规定。

5.1.4菱镁板的性能应符合JG/T 414的规定。

5.1.5 纸蜂窝芯板用纸的燃烧性能等级不应低于BI级，定量不宜小于125 g∕m²,性能不应低于 GB/T 13024—2016中合格品的规定。

5.1.6纸蜂窝芯板用胶黏剂宜采用淀粉胶,性能应符合GB/T 31818的规定。胶黏剂应具有韧性,不应 对纸蜂窝芯板用纸产生不利影响，有害物质限量应符合GB 18583的规定。

5.1.7纸蜂窝墙板的面密度参见附录B。

5.2外观质量

纸蜂窝墙板的外观质量应符合表3的规定。

表3纸蜂窝墙板的外观质量

5.3尺寸允许偏差

纸蜂窝墙板的尺寸允许偏差应符合表4的规定。

表4纸蜂窝墙板的尺寸允许偏差           单位为毫米

5.4性能

纸蜂窝墙板的性能应符合表5的规定。

表5纸蜂窝墙板的性能

注：D表示纸蜂窝墙板板厚，。小于60 mm的纸蜂窝墙板应为双层墙板组合隔墙应用。

6试验方法 6.1试验条件

试验前,应将试件在温度23 ^oC±2 °C、相对湿度50%土5%的条件下放置24 h_o除试验方法中有特 别规定外，试验均应在上述条件下进行_O

6.2试件制备

以五张纸蜂窝墙板为一组样品，试件的制取位置应在距产品边部大于IOO mm的区域内，制取的试 件不应有封边，每组试件的尺寸及数量应符合表6的规定。

表6试件尺寸及数量

表6 (续)

6.3外观质量

在明亮室内，视距0.5 m左右矫正视力下目测，对观察到的缺陷用分度值为0.01 mm的读数显微 镜、分度值为1 mm的钢直尺、分度值为1 mm的宽座直角尺测量，以3个试件中缺陷最严重的一个试 件的情况作为该组试件的外观质量。

6.4尺寸允许偏差

按JG/T 169的规定进行，以3个试件中尺寸偏差最大的一个试件的数值作为该组试件的尺寸允 许偏差。

6.5性能

6.5.1平压强度

按GB/T 1453的规定进行，以5个试件的算数平均值表示,精确至1 kPa。

6.5.2黏结强度

6.5.2.1试件尺寸：长度I为200 mm,宽度b为200 mm；试件数量：5块。

6.5.2.2用黏结剂把200 mm × 200 mm×5 mm焊有拉杆的平钢板分别黏在试件的两面，见图2_?24 h 后将组合试件放置在电子拉力试验机下，把拉杆装在试验机夹头中，以3 mm/min的速度拉伸，直至试 件破坏,记录试件的破坏荷载P_l ,精确到1 N；按式(1)计算出每块试件的黏结强度R ,以5个值的算数 平均值表示，精确至0.1 kPa。

式中：

R_i ——试件的黏结强度，单位为千帕(kPa)；

PI--破坏荷载,单位为牛顿(N)；

I --试件的长度，单位为毫米(mm)；

b ——试件的宽度，单位为毫米(mm)。

3

说明：

1——拉杆,焊接到平钢板上；

• 2 --平钢板，尺寸为 200 mm× 200 mmX5 mm；

• 3 --纸蜂窝墙板试件。

图2黏结强度组合试件与夹具的粘结

6.5.3平面剪切强度 6.5.3.1试件尺寸：长度为300 mm,宽度为150 mm且至少包括三个完整的蜂巢;试件数量;5块。

6.5.3.2试验前处理:将两块长度为310 mm,宽度为150 mm的金属加载板分别粘贴在试件的两个面 板上，注意试件与金属加载板的位置,金属加载板与试件应粘贴牢固，金属加载板的不加载端比试件长 出约10 mm_O

6.5.3.3试验步骤:将贴有金属加载板的组合时间安装在试验机上，试验机以5 mm∕min的速度对试样 进行压剪试验,直至试样破坏，记录试件的最大荷载尸，精确至1 N;按式（2）计算出每块试件的平面剪 切强度丁，以5个值的算数平均值表示，精确至1 kPa。

T =^—

I Xb

式中：

T ——平面剪切强度，单位为千帕（kPa）；

P——最大荷载,单位为牛顿（N）；

I  试件的长度,单位为毫米（mm）； b  试件的宽度，单位为毫米（mm）。

6.5.4弯曲刚度 6.5.4.1试件尺寸：长度为900 mm,宽度为150 mm且至少包括3个完整的蜂巢；试件数量：5块。

6.5.4.2 试验步骤：调整试验机的跨距L至400 mm,将试样放在试验机支座上，如图3,将位移传感器 （百分表）安装在图3所示的位置上，启动试验机加载，记录载荷增量值△尸，精确至1 N；记录对应△? 的外伸点的挠度增量值（取左右两点的平均值）方，精确至0.1 mm；按式（3）计算出每块试件的弯曲刚 度D ,以5个值的算数平均值表示，精确至0.1 X 10。N・mm² _O

Z² X α X AF

^ 16 X/1

式中：

D ——弯曲刚度，单位为牛顿•平方毫米(N ∙ mm²)；

I --跨距,单位为毫米(mm)；

a --外伸臂长度,单位为毫米(mm)；

∆F——载荷-挠度曲线初始段的载荷增量值,单位为牛顿(N)；

/1——对应△尸的外伸点的挠度增量值(取左右两点的平均值)，单位为毫米(mm)_O

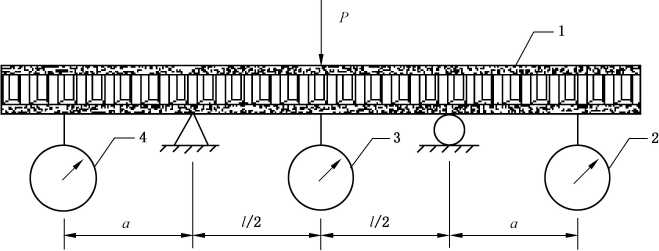

说明：

1   纸蜂窝墙板试件;

2、4——外伸点的位移传感器(百分表)；

3——跨中的位移传感器(百分表)；

L ---跨距(400 mm)；

a --外伸臂长度(200 mm) _a

图3外伸梁三点弯曲示意图

6.5.5抗弯破坏荷载

将试件平置于两个平行支座上,使板中心线与加荷杆中心线重合,两支座间跨距为1。。。mm,均匀 加荷,控制试样在15 S〜45 _S内断裂,读取板材断裂最大破坏荷载，精确至最小分度值，以三块板的算术 平均值表示，精确至1 N_o

6.5.6 含水率

按JG/T 169的规定进行，以5个试件的算数平均值表示，精确至1%。

6.5.7吊挂力

按JG/T 169的规定进行，以3个试件中吊挂力最小的一个试件的数值作为该组试件的吊挂力。

6.5.8燃烧性能等级

按GB 8624的规定进行。

6.5.9 耐火极限

按 GB/T 9978.1_λGB∕T 9978.8 的规定进行。

6.5.10空气声隔声量

按GB/T 19889.3的规定进行。

6.5.11放射性核素限量

按GB 6566的规定进行。

6.5.12甲醛释放量

按GB 18580的规定进行。

7检验规则

7.1检验分类

产品检验分为岀厂检验和型式检验o

7.2检验项目

7.2.1出厂检验

出厂检验项目见表7。

7.2.2型式检验

型式检验项目见表7。有下列情况之一时,应进行型式检验：

a） 新产品或老产品转厂生产的试制定型鉴定；

b） 正式生产后，当原材料、产品设计、工艺改变，可能影响产品性能时；

C）正常生产时,燃烧性能等级、耐火极限项目每三年进行一次检验,其他项目每年进行一次检验;

d） 产品连续停产6个月以上含6个月，恢复生产时；

e） 岀厂检验结果与上次型式检验结果有较大差异时。

表7出厂检验和型式检验项目

7.3组批与抽样

7.3.1组批

应由同类型、同规格的产品组成，班产量大于5 OOO m²时，以5 000 m²为一个组批，班产量不足 5 000 m²时，以实际班产量为一个组批。

7.3.2抽样

从每个组批产品中随机抽取3张作为一组检验样品进行除抗弯破坏荷载项目外的出厂检验。

从三个组批产品中各随机抽取1张（共随机抽取3张）作为一组检验样品进行抗弯破坏荷载项目的 出厂检验。

型式检验应从岀厂检验合格的产品中随机抽取5张作为一组检验样品进行。

7.4判定规则

7.4.1单项检验结果的判定应按GB/T 8170中修约值比较法执行。

7.4.2当检验样品中岀现2张不合格时，则判定为该批产品不合格；当仅岀现I张不合格时,应在同一 批产品中加倍取样对不合格项进行复验,复验仍有一项不合格时,判定该批产品不合格。

7.4.3若检验的外观质量、尺寸允许偏差、平压强度、黏结强度和抗弯破坏荷载项目均符合规定，则判 该批出厂产品检验合格。

8标志、随行文件、包装、运输和贮存

8.1标志

8.1.1标志应标注在产品的外包装上。

8.1.2在每个包装件上的明显位置或产品表面的角部位置应粘贴产品标签，并注明下列内容：

a） 产品名称、注册商标；

b） 生产厂名、地址、电话；

C）生产日期或批号；

d） 产品标记；

e） 岀厂合格证。

8.1.3 图案应符合GB/T 191及GB/T 6388的规定。

8.1.4在每个包装件的明显位置或产品表面的角部应有明显的“小心轻放”“防潮”等字样及标志。

8.2随行文件

产品岀厂的随行文件应包括下列内容：

a） 产品出厂检验报告单,其中应有检验人员代号，检验部门印章；

b） 主要性能参数；

C）产品说明书。

8.3包装

8.3.1散装按长度分类,护边,用绳固定。

8.3.2箱装宜采用型钢及金属薄板或木板等材料包装。

8.3.3每个包装件内应规整、清洁、干燥。

8.3.4包装箱内的产品应无窜动。

8.4运输

8.4.1散装运输时,应设置防止产品在运输途中滑动、撞击或倾倒的措施。

8.4.2运输过程中，纸蜂窝墙板宜贴实平放,用绳索等紧箍，支挡合理，避免破损和变形。

8.4.3运输中应防水、防潮、防腐蚀。

8.4.4产品装卸时，避免摔扔、碰撞,严禁抛掷。

8.5贮存

8.5.1应在清洁、干燥、通风、无腐蚀性气氛、防止雨雪浸入的仓库内贮存。露天贮存，需隔离侵蚀介 质,应采取防水、防潮措施。

8.5.2贮存场地应坚实、平整，散装平层堆放高度不应超过1.5 m_o堆底应用木条铺垫，垫木间距不应 大于1.0 m。

8.5.3短时间过度放置时，可采用侧立式贮存方式,板面应与地面垂直，堆长不应超过4 m,同时对侧立 的墙板加以固定。

8.5.4贮存时,应远离热源。

8.5.5产品应按型号、规格分类贮存。

8.5.6贮存期超过6个月，宜翻转板面朝向和侧边位置。贮存期限超过12个月，产品应在岀厂或使用 前重新抽检。

8.5.7存放处应平整，减少震动，防止碰撞，避免受压或机械损伤,应有防雨措施,严禁烟火。

附录 A

（资料性附录）

蜂窝纸芯的结构示意及蜂巢尺寸

A.1蜂窝纸芯的结构示意

蜂窝纸芯的结构示意如图A.1所示。

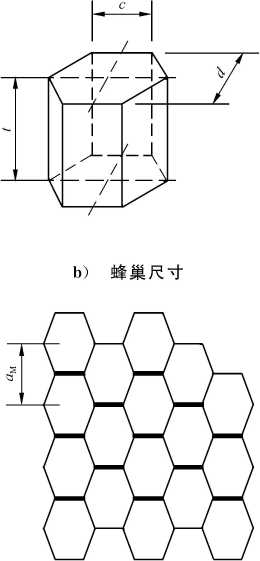

C）拉伸不足的蜂巢                     d）拉伸过度的蜂巢

说明：

CL --蜂巢孔距,拉伸方向上，相邻两蜂巢中心之间的距离，单位为毫米（mm）；

C —蜂巢边长,蜂窝纸芯正六边形的边长,单位为毫米（mm）； d ——蜂巢内径,蜂窝纸芯正六边形的内切圆直径,单位为毫米（mm）； t ——蜂巢高度，单位为毫米（mm）；

QL 拉伸不足的蜂巢孔距,Ql =α∕HVl,单位为毫米（mm）； a_m 拉伸过度的蜂巢孔距,Qm =α∕H>l,单位为毫米（mm）；

• 1— —粘结胶接部位；

• 2— —拉伸方向。

图A.1蜂窝纸芯结构示意图

A.2蜂窝纸芯的蜂巢尺寸

蜂窝纸芯的蜂巢尺寸见表A.l_o

单位为毫米

注：D表示纸蜂窝墙板板厚。

附录B

(资料性附录) 纸蜂窝墙板的面密度

Bj 纸蜂窝芯板

B.1.1纸蜂窝芯板的厚度常用规格见表B.1。

表B.1纸蜂窝芯板的厚度常用规格

B.1.2单层纸蜂窝芯板的面密度可按式(B.1)计算。

S_c≈2×Λ+⅛×?      ..............................( B.1 )

式中：

SC——纸蜂窝芯板的面密度,单位为千克每平方米(kg∕m²)；

A ——单侧面纸和单侧胶黏剂的单位面积质量，可按表B.2取值,单位为千克每平方米(kg∕m²);

k ——蜂窝纸芯单位厚度质量系数，可按表B.2取值,单位为千克每三次方米(kg∕m³)₅

t --蜂巢高度,单位为米(m)°

表B.2纸蜂窝芯板参数取值

B.2纸蜂窝墙板

B.2.1纸蜂窝墙板的面密度可按式(B.2)计算。

S ^Sf_I -I-S∕₂ + Sc × H       ..............................( B.2 )

式中；

S——纸蜂窝墙板的面密度，单位为千克每平方米(kg∕x√);

S_A——纸蜂窝墙板中一侧面板的面密度,单位为千克每平方米(kg∕m²)；

S_A——纸蜂窝墙板中另一侧面板的面密度，单位为千克每平方米(kg∕m²);

SC ——纸蜂窝芯板的面密度，单位为千克每平方米(kg∕m²);

n——纸蜂窝芯板的层数,无量纲数。

B.2.2常用规格的纸蜂窝墙板面密度见表B.3。

表B.3常用规格的纸蜂窝墙板面密度       单位为千克每平方米
