5, 临时用电组织设计
5.1施工现场临时用电设备在5台及以上或设备总 容量在50kW及以上者，应由电气工程技术人员组织，编 制临时用电组织设计。
5.2施工现场临时用电设备在5台以下和设备总容 量在50kW以下者，应制定安全用电和电气防火措施。
5.3临时用电工程必须经编制、审核、批准部门和使 用单位共同验收，合格后方可投入使用。
6, 配电系统原则
6.1应设置总配电箱、分配电箱、开关箱三级配电装 置，施工现场实行三级配电。
6.2 TN-S接零保护釆用二级漏电保护系统。
6.3分配电箱与开关箱的距离不得超过30m，开关箱 与其控制的固定式用电设备的水平距离不宜超过3m。 ■/—7电工及用电人员
7.1建筑电工必须经过建设主管部门考核合格后， 持证上岗工作；其他用电人员必须通过相关安全教育培 训和技术交底，考核合格后方可上岗工作。
8安全技术档案
8.1临时用电施工组织设计编制、修改和审批的全部 资料；
8. 2施工现场临时用电工程主要设备、材料的产品合
格证、3C认证报告、检测报告等；
8.3临时用电方案交底、技术交底、安全技术交底资 料；
8.4临时用电验收表；
8.5接地电阻、绝缘电阻和漏电保护器的动作电流、 动作时间测定记录表；
8.6定期检（复）查表；（可以使用二维码代替）
8.7电工安装、巡检、维修、拆除工作记录；
8. 8施工现场临时用电管理制度、分包单位临时用电 安全管理协议、电工特种作业操作资格证、定期教育等。

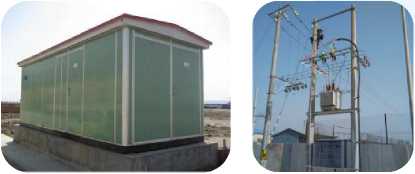

预装式变压器 杆上变压器
以10KV入户电源为主。
--≠---/一变压器防护
I \
'l λ β
格栅式护栏，悬挂警示标识。
第二部分配电箱

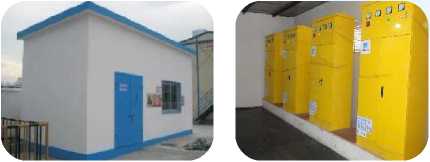

配电房（集成配电室）

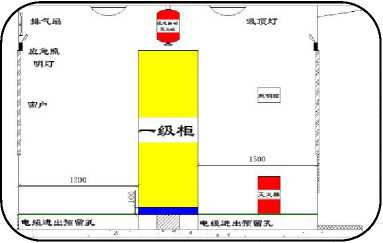

配电房（集成配电室）咅IJ面图

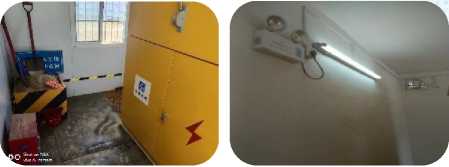

要高出地面20cm；配电柜正面、后面、侧面维 护操作通道宽度满足规范要求。 ■
室内配置砂箱、铁铲、消防桶。配置用于扑灭电气 火灾的灭火器，配电柜内安装自动灭火球；室内有 正常照明和应急照明灯；
A 配电室的门向外开，并配锁；

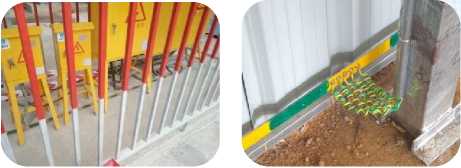

面高20-30Cm处设置一圈黄绿双色镀锌扁钢，配电 I
——房外侧沿对角设置接地体，扁钢和接地体连接；
\ \
A 配电柜前后铺设绝缘踏板或胶垫，电工配置绝缘鞋、
绝缘手套。线路停电维修时，应挂接地线，并应悬壬 挂“禁止合闸、有人工作”停电标志牌。
\ ■（・・ = ・・
准从一级箱接出，电箱上锁管理，外侧设置电源指 示灯和断电刀闸。
贴“消防专用”标签。
\ \ \
I \ \
分断时间≤0. 2S，乘积不应大于30mA∙s =
\ \...

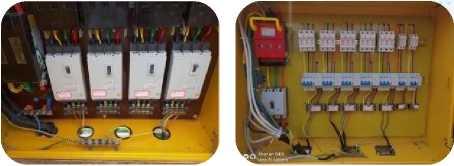

处理，N线、PE线端子排釆用通长接线排。 -:B

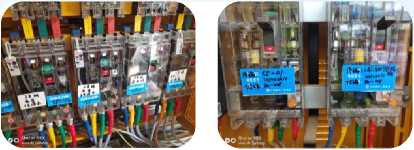

路器（保护器）均采用透明塑壳式元件，配电箱采 用双层门，三角锁，PE接线端子采用通长铜排。
≤50-100mA ,漏电分断时间为兰0. 1S。
/ ∖ X
处理，N线、PE线端子排釆用通长接线排。
∖ L _ _

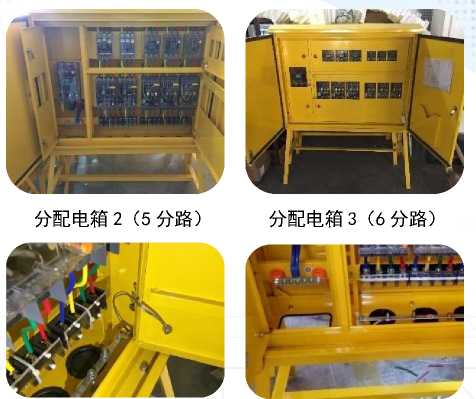

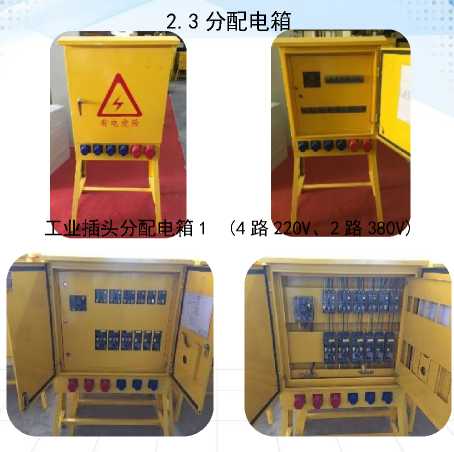

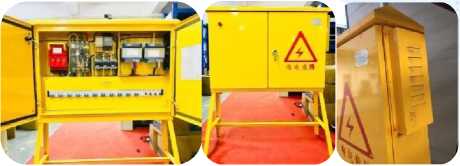

工业插头分配电箱2 （3路220V、3路380V）
中心点与地面的垂直距离宜为0. 8〜l. 6m。
/ / \ \
/ \ \ \
-箱的电源进线端不宜采用插头和插座做活动连接
工业插头分配电箱2 （3路380V）
做防腐处理；
电区、220V空调时控供电区、220V室外供电区三部 分组成；
置隔离区域、并安装降温设施；
处理；N线、PE线端子排位于电箱底部，左右各一， 对称设置；
断式隔离开关；漏电断路器参数：剩余漏电动作电 流≤30mA ,漏电分断时间≤0. 1S。
A 漏电断路器（保护器）参数：剩余漏电动作电流
---≠---≤30mA.漏电分断时间≤0.1S；----气---P---*
外壳，箱体钢板厚度不得小于1. 2mm,箱体表面应 做防腐处理； // \ \ 了一A 电箱釆用双层门，N线、PE线端子排位于电箱底部，
大型设备耗电情况。
7 7 * .: ： ： ： ■: £:

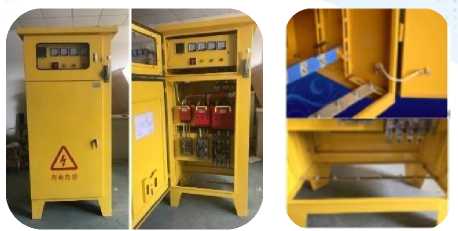

2. 4开关箱

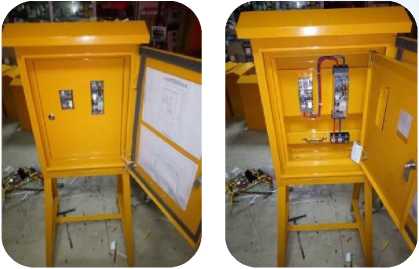

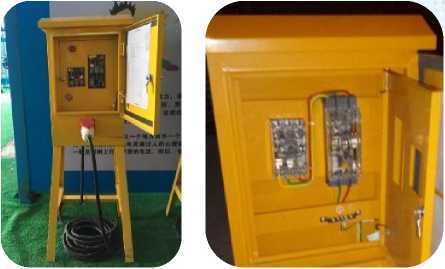

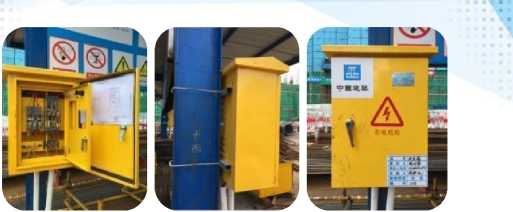

固定开关箱（380V、不带支腿）
工场等固定场所380V电压、功率小于20KW机具使 用，一机、一箱、一闸、一漏。
外壳，漏电断路器（保护器）参数：额定漏电动作 电流≤30mA ,漏电分断时间≤0. 1S。
/ ! I \ \
A 电箱采用双层门，箱体钢板厚度不得小1.2mm，箱 体表面应做防腐处理，N线、PE线端子排位于电箱 ----底部，左右各一，对称设置。
/ / 1 \ \ ■ 1
A 箱体选用尺寸：高×宽X厚：55cm×40cm×20cm。■:

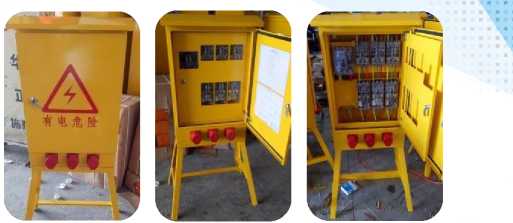

固定开关箱（220V、带支腿）
工场等固定加工场所220V电压的手持电动工具和 照明线路，一机、一箱、一闸、一漏。
外壳，漏电断路器（保护器）参数：额定漏电动作 电流≤30mA ,漏电分断时间≤0. 1S。
体表面应做防腐处理，N线、PE线端子排位于电箱 底部，左右各一，对称设置。
----L------------L------------L-------------1------------X=—«
支腿高度600mm。 \
工业插头移动开关箱（380V）
'—电设备移动开关箱。
外壳，可采用熔断式隔离开关、透明漏保，漏电断 路器（保护器）参数：额定漏电动作电流≤30mA, 漏电分断时间≤0.1S。
体表面应做防腐处理，N线、PE线端子排位于电箱 底部，左右各一，对称设置。
A 箱体尺寸：高X宽X厚：450mm×400mm×200mm.支
/ l' I \
BJS 宜- ⅛S∙ ⅛ ∙⅛? ⅛ . Inn-
设备移动开关箱。
外壳，可采用熔断式隔离开关、透明小漏保，漏电 断路器（保护器）参数：额定漏电动作电流≤30mA, 漏电分断时间≤0.1S。
/ / / \ \
体表面应做防腐处理，N线、PE线端子排位于电箱 底部，左右各一，对称设置。
腿高：600mm，插座板高：100mm。

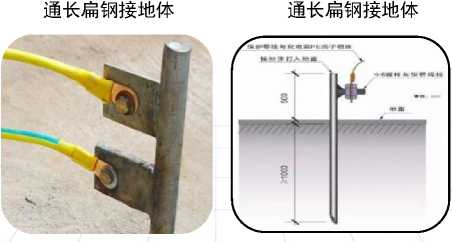

重复接地实例 重复接地剖面图
设置较为集中时，可釆用通长扁钢作为接地体。
分配电箱接零保护
接零保护

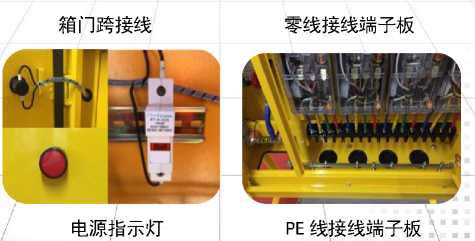

箱门跨接线
在TN接零保护系统中，PE零线应单独敷设。重复
--接地线必须与PE线相连接，严禁与N线相连接。 ! I ∖ Y
PE线截面与相线截面的关系
|
相线芯线截面S(mm2) |
PE线最小截面(mm2) | |
|
S ≤ 16 |
S 一 | |
|
16VS ≤ 35 - |
I 16 一 | |
|
S>35 - |
S/2 , _ |

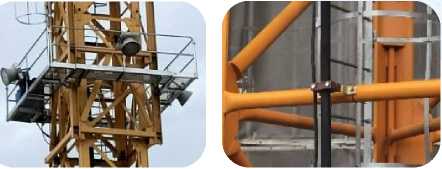

塔吊、脚手架、爬模、板房防雷接地
防雷接地线 防雷接地电阻测试
1 \ \

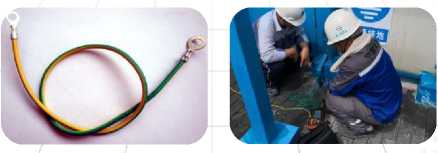

A 施工现场的大型设备、脚手架、空旷区域的活动板 房等应设置防雷接地（对角设置）；采用黄绿双色铜 线，借助线耳与接地体（镀锌扁钢、圆钢）连接。

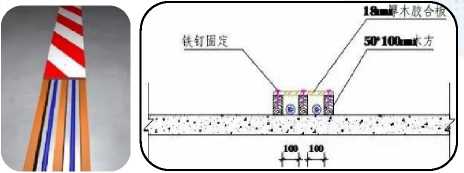

米厚细沙，覆盖砖或硬质保护层，过路时必须穿管 保护。
加设防护套管，套管内径≥1.5倍电缆外径。
应防雨、水浸入并远离易燃易爆、易腐蚀场所
埋地敷设标志桩
I J \ 一. &

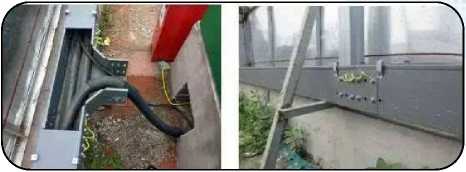

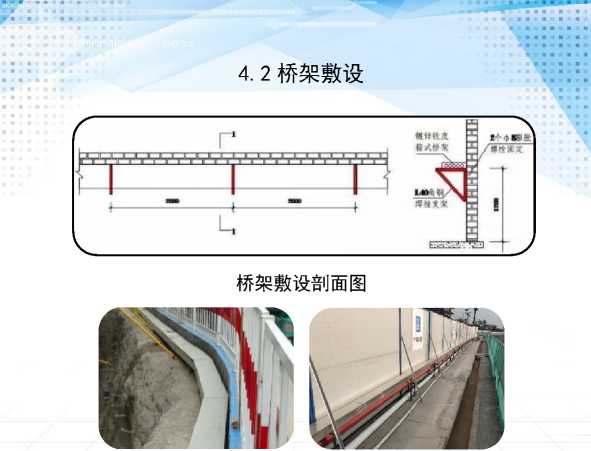

桥架敷设实例图
釆用桥架敷设。
电缆回收及线路维修检查。
/ / \ \
支架）进行支撑，沿角钢支架敷设方向水平间距不大 于5-10m,竖向间距不大于1.5m〜2m。角钢支架上 下档距为0.15m,档数最多不超过3层。
桥架敷设跨接线

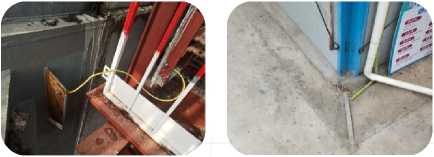

处应采用4≡2双色铜线进行等电位电气连接，沿桥 架敷设方向每20m就近与接地体连接，并采用16 mm。 铜芯线缆做接地干线。

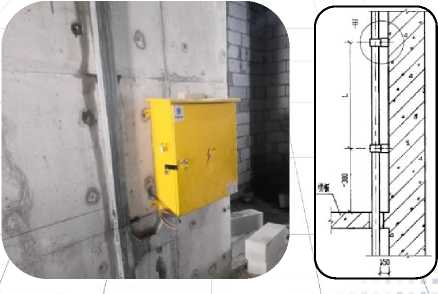

室内电缆竖向桥架敷设实例及剖面图

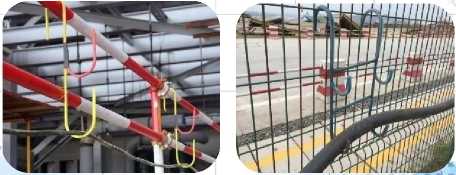

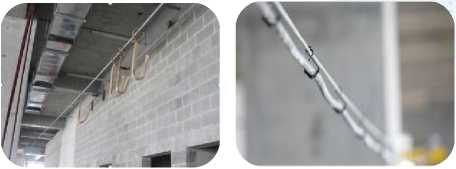

电缆挂钩1 （S、J型）
护栏、栏杆、脚手架等设施敷设；
际情况，制作成单“S型” “J”型，双“S”型“J” 型，也还可以根据实际需求进行创新；
丄根据电缆线截面面积，间距为1-3米为宜，挂设高 度不小于1m。

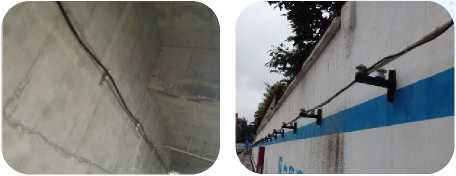

电缆挂设实例图
电缆挂设实例图
电缆挂钩2 （排钩）

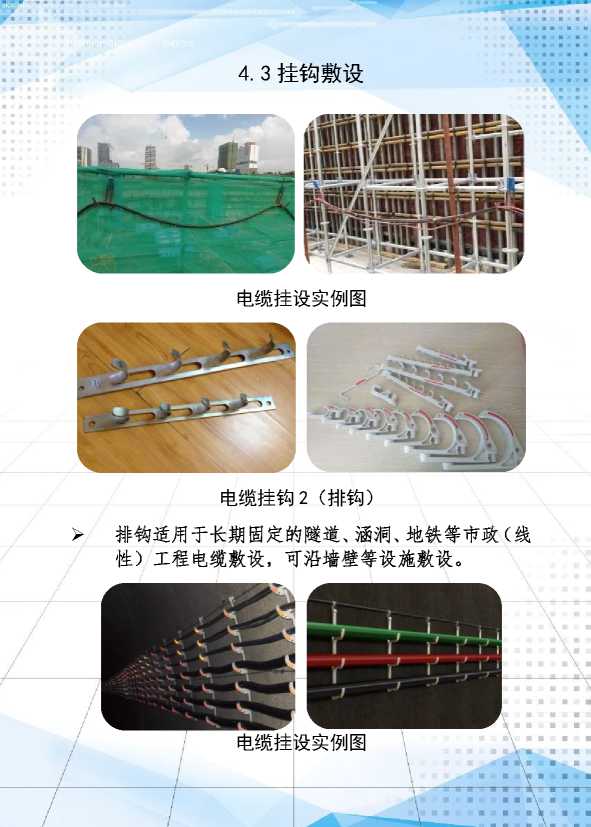

4. 3挂钩敷设
A 排钩适用于长期固定的隧道、涵洞、地铁等市政（线
性）工程电缆敷设，可沿墙壁等设施敷设。
电缆挂钩 牵引钢丝绳
/ \ \
一ʒj隔固定，其间距为0.5m左右；吊索吊架间距不大于 12米。
-_管的“S”钩绑扎固定，绑扎材料应为绝缘材质；
“S”钩间距为0. 8m，“S”钩安装高度不小于1m；
.l ] \
于2m，电缆弧垂距地高度不小于1. 8m。
瓷瓶敷设实例图
瓷瓶敷设剖面图
小于2. 0m,最大弧垂距地不得小于2. 0m。
/ \ \
空线路的线距不得小于0.3m，靠近电杆的两导线的 间距不得小于0.5m；架空线路最大弧垂与地面的最 小垂直距离为4m。
电缆支架
支架敷设实例图
电设备电缆敷设，移动电缆支架仅适用于35≡2以下 电缆敷设。
缘处理措施。
度最低点不拖地即可。

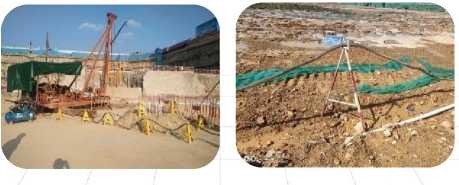

A 当电缆采用沿地面辐射明敷方式，需进行硬防护；
废旧材料制作；
/ [ I \ \ ：
配电箱进出线套管实例图
缘护套并成束卡固在箱体上，不得与箱体直接接触。
/ \ \ \
成排、竖成列，亦可粉刷警示色油漆。
第五部分配电防护
筑垫层，选用铁质防护栏杆，居中位置金属防护门，
——门框及骨架用25×50mm方钢焊接制作，骨架内釆用
厚度Imm钢板遗迹30×30钢板网，上锁；
/ I ʌ X I
作，置于混凝土承台上，承台中部留置400mm宽沟

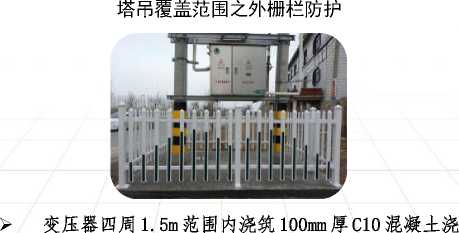

塔吊覆盖范围之内标准化防护棚
必要时防护设施四周需要增设缆风绳
宽红白警示色

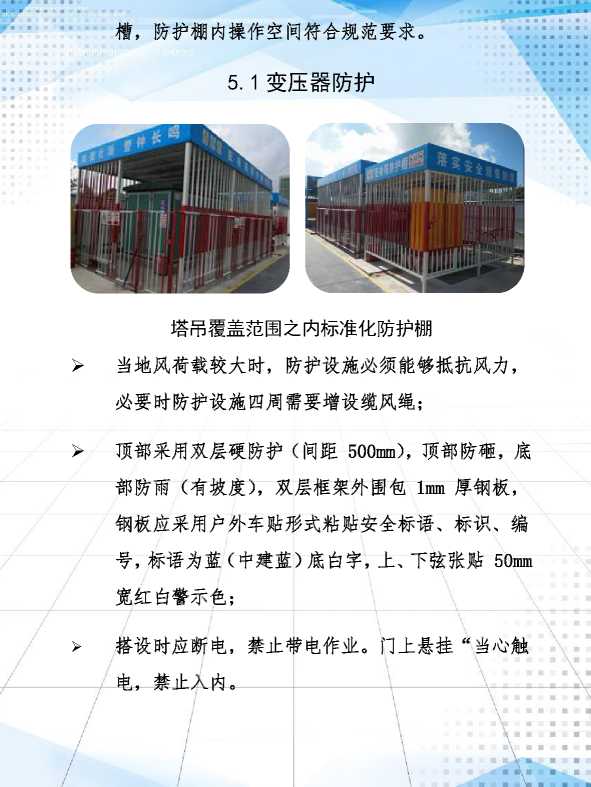

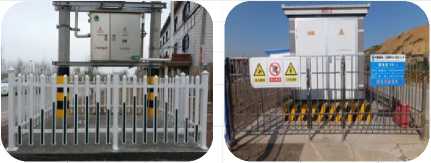

5. 1变压器防护
禁止带电作业。门上悬挂“当心触
部防雨（有坡度），双层框架外围包1mm厚钢板，
A 顶部采用双层硬防护（间距500mm），顶部防砸，底
钢板应釆用户外车贴形式粘贴安全标语、标识、编
A 当地风荷载较大时，防护设施必须能够抵抗风力，
槽，防护棚内操作空间符合规范要求
号，标语为蓝（中建蓝）底白字，上、下弦张贴50mm
A 搭设时应断电，
—丄电，禁止入内。

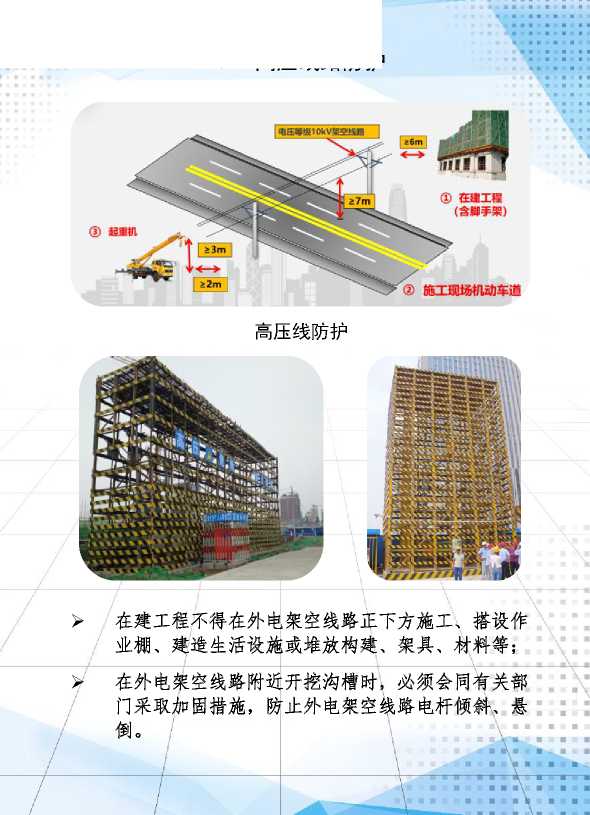

在建工程（含脚手架）的周边与架空线路的边线之间的 最小安全操作距离
|
外电线路电压 等级（kv） |
<1 |
1-10 |
35-110 |
220 |
330-500 |
|
最小安全操作 距离 |
4.0 |
6.0 |
8.0 |
10 |
15 |
防护设施与架空线路边线的最小安全距离
|
外电线路电 压等级（kv） |
≤10 |
35 |
110 |
220 |
330 |
500 |
|
最小安全操 作距离m |
1. 7 |
2.0 |
2.5 |
4.0 |
5.0 |
6.0 |
起重机与架空线路边线的最小安全距离
|
外电线路电 压等级（kv） |
<1 |
10 |
35 |
110 |
220 |
330 |
500 |
|
最小安全操 作距离m |
1. 5 |
2.0 |
3. 5 |
4.0 |
6.0 |
7.0 |
8. 5 |

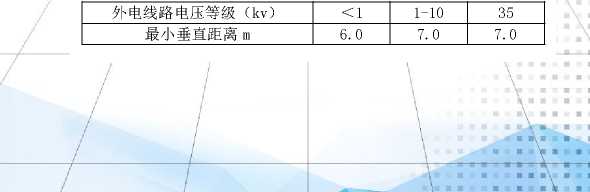

机动车道与架空线路交叉时的最小安全距离

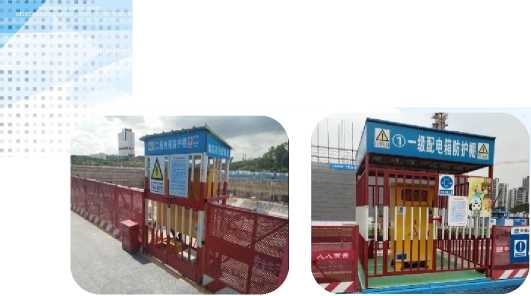

配电箱防护棚
并设不小于5%坡度的排水坡

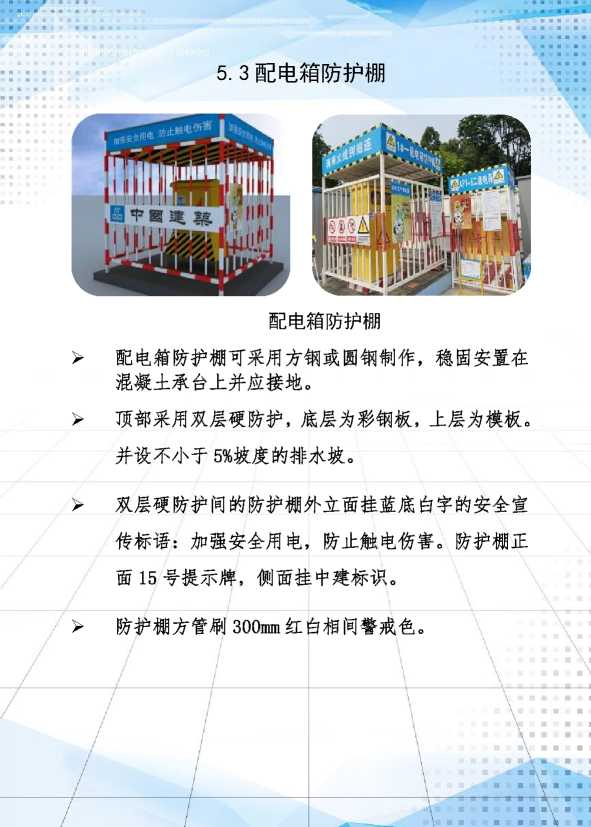

5. 3配电箱防护棚

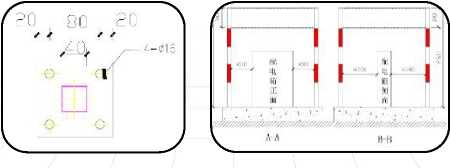

A 配电箱防护棚可采用方钢或圆钢制作，稳固安置在
混凝土承台上并应接地。
A 顶部采用双层硬防护，底层为彩钢板，上层为模板
A 双层硬防护间的防护棚外立面挂蓝底白字的安全宣
|
传标语：加强安全用电， |
防止触电伤害。防护棚正 |
|
面15号提示牌，侧面挂中建标识。 | |
|
A 防护棚方管刷300mm红白相间警戒色。 / \ \ . X | |
|
/ | |
|
\ .忐 | |
|
\ : 一 ________I /.:宀・. | |
|
/ / |
_______ A® ■ ■・ |
5. 3配电箱防护棚
悬挑配电箱防护棚
—7'--7一配电箱防护棚剖面图
A 配电箱防护棚具体制作尺寸按照现场配电箱规格来
制定，防护与电箱之间的距离符合 JGJ46-2005规范
要求。
壁厚2mm，25方管壁厚2mm。
第六部分照明设施

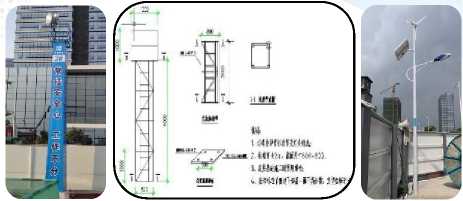

A 太阳能路灯、风能路灯以及风光互补路灯适用于海
边及太阳光照充沛地区，多安装于场内道路、生活
区道路、办公区庭院，大门路口等场所。
LED大灯
草地灯

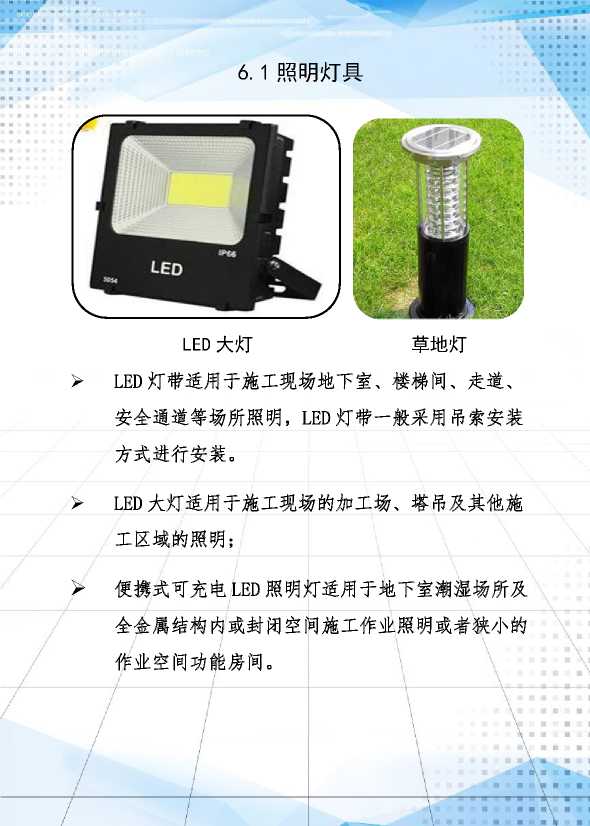

6. 1照明灯具

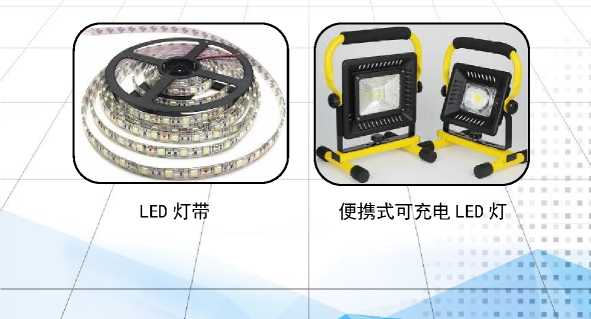

A 便携式可充电LED照明灯适用于地下室潮湿场所及
全金属结构内或封闭空间施工作业照明或者狭小的 作业空间功能房间。
A LED灯带适用于施工现场地下室、楼梯间、走道、
安全通道等场所照明，LED灯带一般采用吊索安装 方式进行安装。

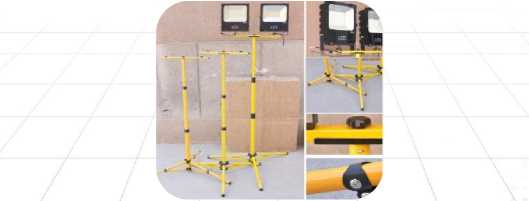

A LED大灯适用于施工现场的加工场、塔吊及其他施
工区域的照明；
6. 2公共区域照明
组成；灯架均为成品，经验收合格后，到现场进行 二组合拼装安装；
混凝土等级为C30,钢筋采用HRB335,钢筋保护层 厚度为40≡°基础下垫层厚度为10cm,基础节与地 面连接采用预埋锚栓；
"好防雷接地。确认安全可靠后，方可上人进行灯具 安装、接通电缆及漏电开关安装工作。
I \ =
钢筋加工场照明
安全通道照明

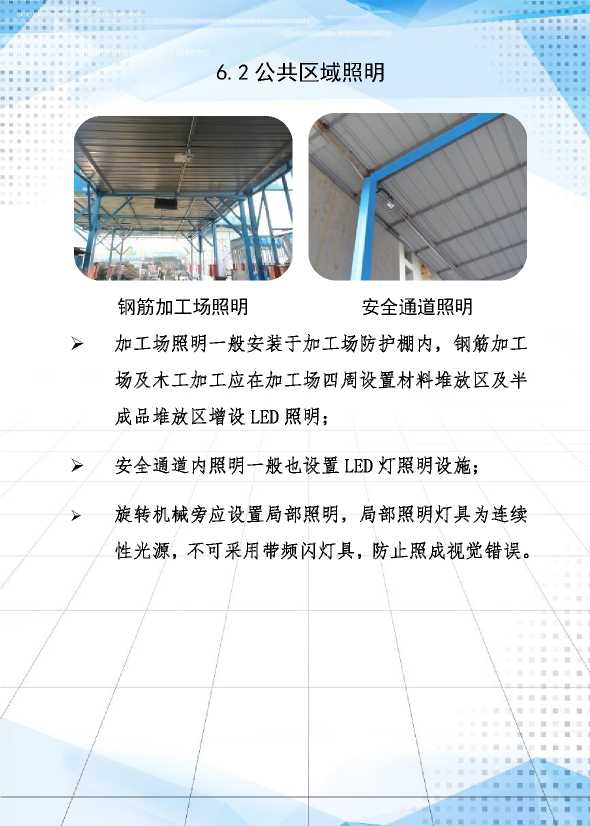

6. 2公共区域照明
A 安全通道内照明一般也设置LED灯照明设施
A 加工场照明一般安装于加工场防护棚内，钢筋加工
场及木工加工应在加工场四周设置材料堆放区及半 成品堆放区增设LED照明；
A 旋转机械旁应设置局部照明，局部照明灯具为连续
|
性光源，不可采用带频闪灯具，防止照成视觉错误。 £ / \ \ % B r V | |
|
/ / I 7/1 // I |
\ ∖ u Nr \ \ 1 ■ ■ \ ■ 1 \ \ \ \ , ： ：X ∖ ∖ .. M m . |
|
/ ~~t y |
\ \ ■ ■ ■ " ■ \ ".：； \ ・ ʌ -・ . \ _________I______二 i,∙∖ |
|
1 / |
7 - U W≡ .、 B \ ・・ .・・'・・ --- ʌ:l ・・ ■ .√ ■ ■ ■ ⅛ ■ |

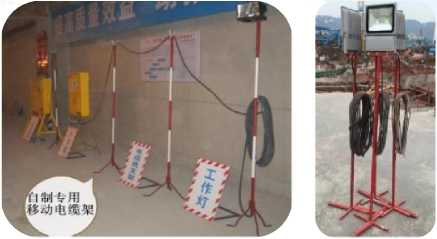

移动照明灯架系统
施工作业，或在相应的功能房间内施工无固定照明
A 可购买定型化成品，也可以釆用角钢、方钢、圆钢
自制移动支架。
楼梯间照明

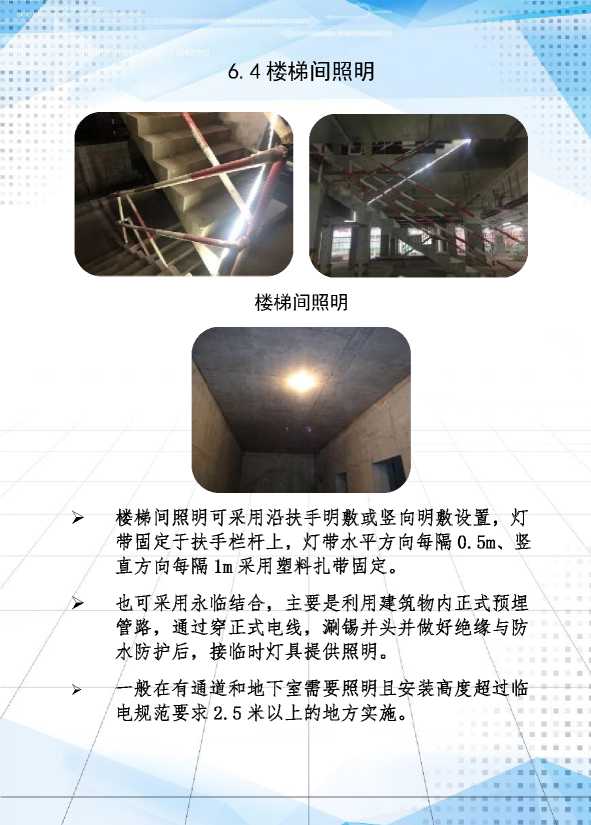

6.4楼梯间照明
A 一般在有通道和地下室需要照明且安装高度超过临
电规范要求2.5米以上的地方实施。
A 楼梯间照明可采用沿扶手明敷或竖向明敷设置，灯
带固定于扶手栏杆上，灯带水平方向每隔0.5m、竖
直方向每隔1m采用塑料扎带固定。
A 也可采用永临结合，主要是利用建筑物内正式预埋
管路，通过穿正式电线，涮锡并头并做好绝缘与防 水防护后，接临时灯具提供照明。
楼梯间照明

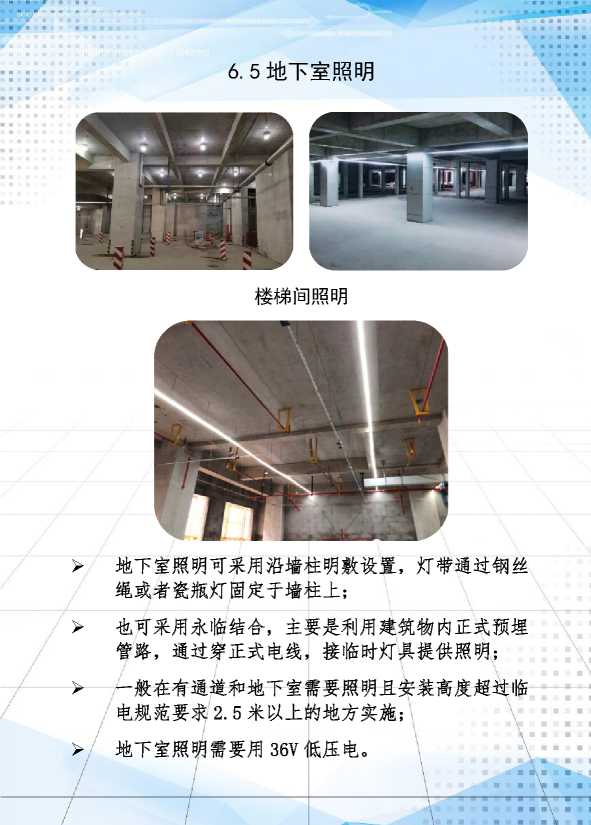

6.5地下室照明
A 地下室照明需要用36V低压电
A 地下室照明可釆用沿墙柱明敷设置，灯带通过钢丝
绳或者瓷瓶灯固定于墙柱上；
A 也可釆用永临结合，主要是利用建筑物内正式预埋
管路，通过穿正式电线，接临时灯具提供照明；
A 一般在有通道和地下室需要照明且安装高度超过临
电规范要求2.5米以上的地方实施；
LED灯设置
电缆线悬挂
（聚光型）灯具；
备时间或光控原件，实现白天、黑夜自动闭启塔吊 -/- -1- -∖- -∖-
照明。
9∣ιnιss≡≡nβ
6. 7应急照明

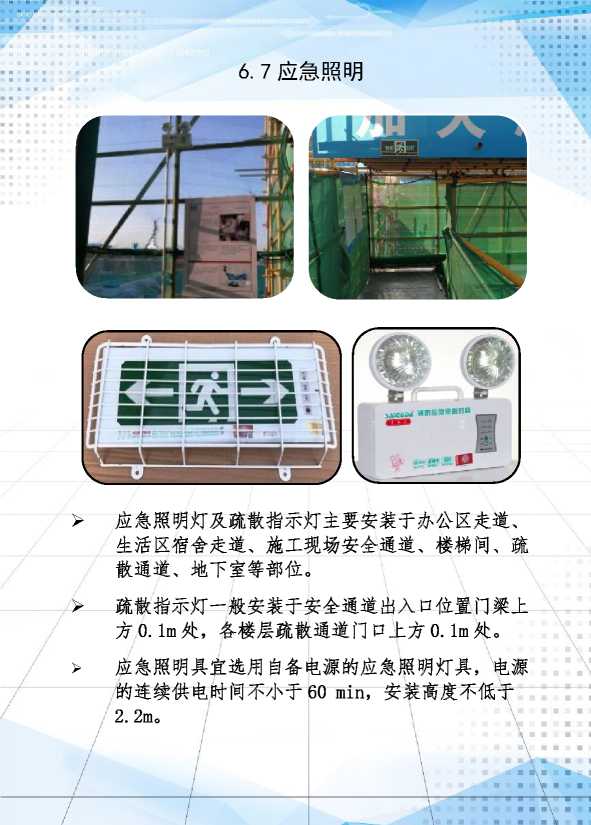

A 应急照明具宜选用自备电源的应急照明灯具，电源
,的连续供电时间不小于60 min,安装高度不低于
2. 2m。
A 应急照明灯及疏散指示灯主要安装于办公区走道、
生活区宿舍走道、 散通道、地下室等部位。
A 疏散指示灯一般安装于安全通道出入口位置门梁上
方0.1m处，各楼层疏散通道门口上方0.1m处。
施工现场安全通道、楼梯间、疏
r " ： Z B * ■ ■ ■ ■ = ■ C

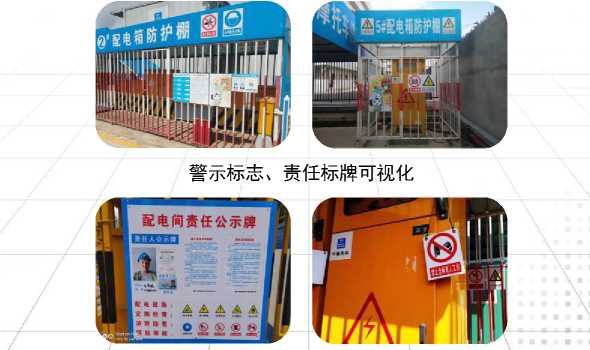

3C认证可视化 系统图可视化
箱内悬挂电路系统图，每日巡检记录表等；
/ / 1 \
闪电标识，验收牌（明确验收时间、人员）、月检标 签（明确检查时间、人员、有效日期）
分路（线路）标识可视化
明确电缆型号、终端配电箱，控制设备等；
A 防护棚外侧应张挂操作规程牌，安全警示标识牌，
责任公示牌，检修作业告知牌。
第八部分加工场用电

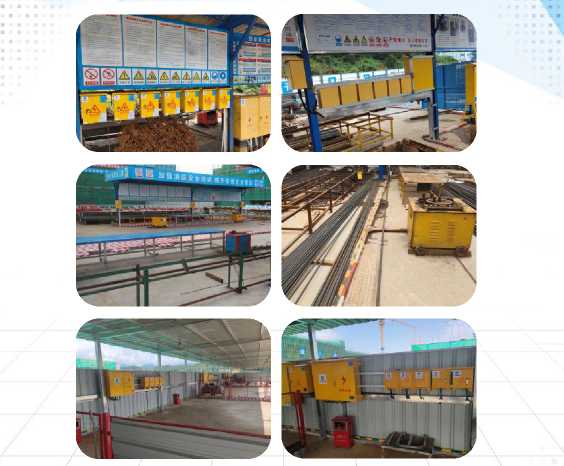

A 钢筋加工场、机电安装加工场施工机具、配电箱较 多，可优化布置，使加工场临电布置美观规范；
置，便于配电箱重复接地有序接驳。

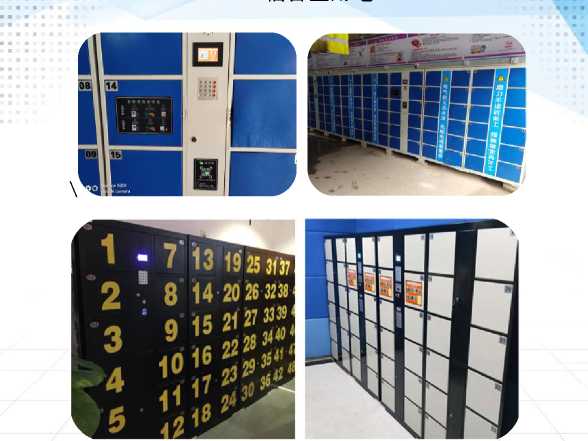

微信智能扫码充电柜
A 生活区可设置集中充电柜，便于手持电动工具、剃
须刀、老年机等设施的充电，不需专人管理;
|
A 集中充电柜安全可靠， 好位置接驳电源即可。 |
胃可在网上采购，安装时定 |
|
/ I |
-∖ Y:.::* \ \ ・a・.. ∖ ______________\________.:.L |
|
/ / |
t ・•■ = ・・ B \ ・ ■ - ..・*・・ q -- *・・・ B / ■ ■ ■ b ■ |
便携式开关箱 电缆套管
实不便于架空敷设时釆用套管保护措施。

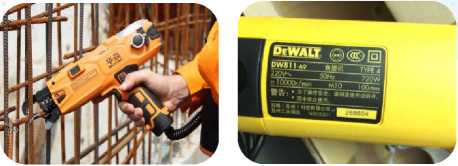

手提切割机 手提电焊机
T \ \
缆插头是三插的，工具只有简单的基本绝缘，漏电 "要靠要靠接零保护线来保。
A 10.1手持电动工具用电
II类（非金属）
II类（部分金属）
但手持部分是非金属，金属处有“回”符号标志， 电缆插头是二插。

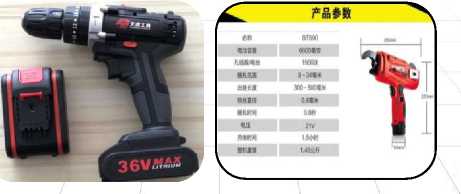

36V充电式手持电动工具
外壳均为全塑料，电缆插头是二插。
手持式电动工具中的m类工具可不连接PE线。
敬畏生命措施保瞳
