1范围
本文件规定了直接断开位置开关的要求和使用信息。
本文件适用于标准负荷或微小负荷的直接断开位覺开关.
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文 件.仅该日期对应的版本适用于本文件：不注日期的引用文件.其最新版本《包括所有的修改单）适用于 本文件.
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电 式控制电路电器
GB/T 15706机械安全设计通则风险评估与风险减小
GB/T 18831机械安全与防护装置相关的联锁装置设计和选择原则
3术语和定义
GB/T 157OS和GB/T 18831界定的以及下列术语和定义适用于宰文件。
3.1
直接断开位置开关 direct opening position switch
具有一个或多个用于实现安全功能的常闭触点元件，并通过非弹性部件直接实现組点分断的位置 开关.
注：直接断开位置开关屬于］型联锁装置或2型朕镇装置，区别在于其椽动件是否编码,51.GB/T 18831 2017.
3.2
平均危险先效周期数 mean cycles to dangerous failure
8 10D
直到10 %的元件发生危险失效时的平均循环次数。
注：元件可以是机械元件、机恥元件、气动元件或戡压元件。
4要求
4J -般要求
直接断开位賞开关应满足GB/T 14048.5-2017中附录K的要求.
4.2结构要求
直接断开位置开关中，执行直接机械动作使触点断开的部件应采用刚哇结构。
图1和图2分别给岀了 1型联锁装置和2型联績装置的直接断断开位置开关的结构示例。
标引序砂说明：
1——操动件（1F编码•如防护装置）：
2 刚性结枸：
3 弹虬
'防护装置运动方向.
&刚性结构运动方向.

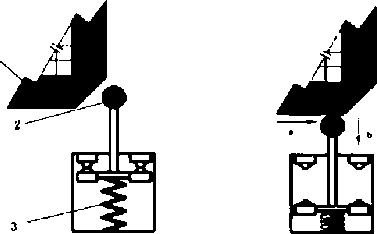

图1直接断开位置开关（1型联锁装置）的结构示例
标引序号说明：
1——操动件（编码Mi卡舌只
2 旋转凸轮s
3- 刚性结构，
■1——弹簧“
,刚性结构近动方向，
图2直接断开位置开关（2型联锁装置）的结构示例
4.3安全性能要求
4.3.1 平均危险失效周期数
直接断开位置开弟的饥2值应不少丁 2 000 000次。
注1：假如直接断开薊作的故障排除是叮能的.
制造商应在产品说明书1P提供B皿,和『或根据B硕确定的性能等级（PL）.
注 2： PL 的确定.W. GB T 16855,1.
4.3.2直接断开功能
只夷操动件位于断开位置.直接断开触点应可靠地断开并保持断开状态*
4,3.3降低被旁路的可能性
直接断开位置开关应确保其安全防护功能无法通过简单的或常规的方式旁路.
对于1型直接断开位置开关.可在安装过程中采取措施以防止其功能失效。
对于2型直接断开位賢开关，应确保触点断开的情况下，无法通过简单的机械开关、手•或常规物体 改变其状态（例如可通过编码来实现状态改变）.
注：防止旁路的更多信息，见GB/T 18831 2017中的第7章.
4.3.4直接断开力
直接断开位置开关能承受的力，应考虑操动件的尺寸、外壳、安装的环境条件和指定的用途等•
4.4 电璘兼容性C EMC）
直接断幵位置开关应符合GB/T 14O4S.5-2O17中7.3关于电磁兼容性的要求.
4.5高要求或连续模式的2型联锁装貴的附加要求
4.5.1 —般要求
当直接断开位置开关应用于高蜀求或连续模式时，除了满足4.1〜4.4规定的要求之外.还应满足 以下要求。
注:高饕求或连续模式的定义见GB/T 16855.1 2018中3.1.38.
4.5.2致动系统/直接断开系统
4.5.2.1 一般要求
当直接断开位置开关曲用于高要求或连续模式，且触点没有封装在外壳内部时（如单片式外壳），触 点应不能通过简单的工具拆卸并且安装中应注意防止意外松动，
4.5.2.2开关饌度
当直接断开位置开关的断开触点处于闭合状态时.加载最小为1 000 N的开启力.致动系统不应受 到损害,且致动机构（操动件）应保持在闭合位置。
解除锁定后.直接断开位置开关不应岀现会降低安全性能的损伤并且其•相应功能仍完好.
4.5.23致动机构《操动件）的强度
如果直接断开位賢开关应用于高要求或连续模式的场台.其操动件的材质应为金属材料，且操动件 单侧受到6.35 J的垂直冲击载荷时.不应导致操动件出现明显的变形失效与破切;。
4.5.3触点单元
如果宜撵断开位置开关应用于高要求或连续模式的场台,应具有两组直接断开触点。
4.5.4外壳防护等级
如果直接断开位置开关应用于高要求或连续模式的场合.其最低的防护等级应为IP65.
4.5.5端子的连接与断开
如果直接断开位置开关应用于高要求或连续模式的场合.应满足以下要求：
a） 防止交叉短路.可采取如下措施：
1） 在端子之间安装绝缘点；
2） 引人两条单独的带有绝緣层的电线；
3） 单独布线。
b） 通过交叉短路监控或检浏装置配合相应的控制方法来识别交叉回路。
4.5.6 机械寿命
如果直接断开位直开关应用于髙要求或连缜嗔式的场台.其机械寿命应至少为1 500 000个开关 周期。
5使用信息
5.1 —般要求
直接断开位置开关的制造商提供给使用者的信息及其表述方式应符GB/T 15706-2012中的 6.4»
注：关于使用信息的更多信息，见IS。20607：2019o
5.2外壳标识
在直接断开位置开关的外壳上，应通过标识永久性的清晰给出以下信息.且字符高度不小于
2 mm:
a） 制造商名称；
b） 产品名称；
c） 型号；
d） 生产日期；
e） 直接断开符号㊀；
f） 外壳防护等级（IP代码）；
g） 电气参数；
h） 执行的标准.
如果没有足够的空间，制造商的详细地址和产品名祢可通过附在产品上的标签给出，但其余信息都 应在外壳上给出•
5.3使用说明书
使用说明书应至少包括以下内容：
a＞制造商名称.及其产地扌
b） 产品名祢；
c） 结构原理示意图；
d） —般性描述及预定用途；
e） 组装、安装和连接的说明；
f） 电气参数（如额定电压、额定电滅、额定绝缘电压等）；
g） Bl0E®/或 PL 的值；
h） 操动件行程、操动力和保持力；
i） 故障特征描述（如有需要）；
i）最大动作频率.
如果直接断开位置开关应用于高要求或连续模式的场合，除以上信息之外.还应给出以下信息：
——关于对灰尘堆积《如在操动头处）的防护说明；
——关于对■污染风险增加頃况的说明.例如暴霸在灰尘较大的环境中时，操动头应向下安装；
——关于安装与布线的说明；
——关于将位置开关集成到安全控制系统中的说明；
一 必要时，对交叉电路的检测做出说明；
—注明，在C类标准中,如果需要两个独立的位置开关对两个通道进行控制，该开关无法替代两 个开关；
——注明.在高要求的场合•开关中的电流最大应为额定电流的一半.
