DL/T 1364 — 2014
Technical code for protection of photovoltaic power station against lightning
2014-10-15 发布
2015-03-01 实施
国家能源局发布
前言**—
范围-
规范性引用文件 术语和定义…… 总则......,
防雷设计—— 一般规定…… 防直击雷......
防雷击电磁脉冲 施工.....................
6.1
6.2
6.3
6.4
65
1
2
3
4
5
»«
•般规定..............
接闪器和引下线——
接地装置..............
等电位连接系统・•…•
过电压保护装置--------
•，…-1
■ ɪ
•,…・1
♦ • ■ .罄■ 2
……2
——2
—4
…6
…6
-•■6
.••・.・6
……7
・・.•.. 7
8/1
8.2
8.3
质量检测与验收•……
7.2 验收..........— .................—
维护项目…......... ..........................................................*
••…10
……11
. • ■ • • ] 4
……16
• ........*....... 17
附录A （资料性附录） 附录B〔资料性附录） 附录C（资料性附录） 附录D （瓷料性险录） 附录E （资料性附录）
光伏发电站各个防护目标的防雷措施....................
接地电阻计算.............................................
接地装置冲击接地电阻与工频接地电阻的换算........
电涌保护器主要技术特性参数••…-光伏发电防雷接地验收资料……*
本标准根据《国家能源局关于下达2011年第二批能源领域行业标准制（修）订计划的通知》［国能 科技<2011） 252号］要求制定。
本标准依据GB/T 1.1—2009给出的规则起草。
本标准由中国电力企业联合会提出并Hilo
本标准编写单位：协鑫光伏系统有限公词、四川中光防雷科技股份有限公司、中电电气（南京）太 阳能研究院有限公诃、国网电力科学研究院、中国电力科学研宽院、成都桑菜特科技股份有限公可、北 京乾华科技发展有限公司、南京中核二三能源工程有限公司、新疆电力设计院、江苏省防雷中心、陕西 光伏产业冇限公司、大唐新能源有限公司、中广核太阳能开发有限公司、上海神舟电力有限公司、北京 国电科源电气有限公司、北京欧地安科技股份有限公司、嘉兴嘉合电力设备有限公词、江苏兆伏新能源 冇限公司。
本标准主要起草人：徐永邦、王德言、刘峰、时爱国、张红文、丁世磊、顾华敏、朱琪琪、刘小宝、 平帅、王书鹏、徐明珂、王志新、陈志磊、徐崇浩、骆阳、南靖、胡永生、王野、刘宇腾、李建国、 周俊驰、司德亮、王伟、胡海峰、孙耀杰。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条 一号，100761）4>
1范围
光伏发电站防雷技术规程
的技术要求。
short-circuit current
勺版本适用于本文件,
逆变与隔离升压变压器
本标准规定了光伏发电站防雷的设土 本标准适用亍新建、扩建或改建的光伏发电卖 本标准不适用于家用光伏为
2规范性引用文件
下列文件对F本文寸 凡是不注H期的引用坦
GB 11032交流无 GB 18802.1 低＞^^ GB 50057 建筑 GB/T 50065 GB 50343 建 GB 50794 GBAT 50796 GB 50797 光 GB/T 32512
3术语和定义
施工及质量检测号
是必不可少的。凡是注H期的」
某最新版本（包括所有的修改单
跄属氧化物避雷器
靜器(SPD)
雷设计规范
第1部分：低压配电素统的电涌保务
气装置的接地洗i"规范
子信息系统防雷技术规范
站施工规范
电工程验收规擲.
1站设计规范
电站防雷技术S
下列术语和定义适片
3.1
光伏发电单元pho
光伏发电站中，以 升压成符合电网频率和电压； 3.2
光伏系统直流电涌保护器额定短路电流
与指定脱离器（内部或外部）连接的歹 流额宝值。
3.3
* (PV) power unit
求的
临伏组件串，通过直流汇流箱汇集厲经逆变
又称单元发电模块。
逐直流电渔
生能要求和试验方法
所能承受的电源系统最大预期短路电
3.5
直击雷 direct lightning flash
闪电直接击于建（构）筑物、其他物体、
大地或防雷装置上，产生电效应、热效应和机械力者。
闪电感应 lightning induction
雷电放电时，在附近导体上产生的雷电静电感应和雷电电磁感应，它可能使金属部件之间产生火花放电。
闪电电涌侵入 lightning surge on incoming services
由于雷电对架空线路、电缆线路或金属管道的作用，雷电波（即雷电电涌），町能沿着这些管线侵
入,
危及人身安全或损坏设备。
3.6
雷击电磁脉冲
lightning electromagnetic impulse (LEMP)
雷电流经电阻、电感、电容耦合产生的电磁效应,
包含闪电电涌和辐射电磁场.
3.7
接 闪 器 air-termination system
由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
3.8
引下线 down-conductor system
用于将雷电流从接闪器传导至接地装置的导体。
3.9
接地装置 earth-termination system
接地体和接地线的总和，用「传导雷电流并将其流散入大地。
3.10
接地体 ea rth electro de
埋入土壤中或混凝土基础中作散流用的导体。
3.11
接地线 earthing conductor
从引下线断线卡或换线处至接地体的连接导体；或从接地端子、等电位连接带至接地体的连接导体❹
112
等电位连接 equipotential bonding (EB)
将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的电位差,
3.13
电涌保护器 surge protective device （SPD）
用于限制瞬态过电压和分泄电涌电流的器件，它至少含有…个非线性元件。
4总则 4.1光伏发电站应釆取防雷措施，以防止或减少雷电对光伏发电站造成的危害，保护人身和设备 安全。
4.2在进行光伏发电站防雷设计时，应综合考虑地理、地质、土壤、气象、环境等条件和雷电活动规律 以及光伏发电站的结构特点等因素，制定合理的防霄方案，将光伏方阵、光伏发电单元其他设备（包括 汇流箱、逆变器、就^^升压变压器等）、站区升压站、综合楼（配电室、办公室、通信机房等）的防雷措 施协调统按工程整体要求进行全面规划，做到安全可靠、技术先进、经济合理。
4.3光伏发电站防雷设计应与其他接地系统统一规划。
4.4在既冇建筑上安装或改造的光伏发电站应充分利用原有建筑的防雷系统。
4.5光伏发电站的防雷技术要求应满足GB/T325I2《光伏发电站防雷技术要求》的规定” 5防雷设计 5.1 -般规定
5.1.1光伏发电单元各室外设备应釆取防雷措施。防雷设施不应遮挡光伏组件，光伏发电站各个防护目
标的防雷措施参见附录A“
5J.2光伏发电站设备和线路应釆取防闪电感应和闪电电涌入侵的措施o
5.1.3光伏发电站电气装置、设施的金属部件应进行等电位连接并接地。
5.1.4信号线路宜釆取屏蔽和合理布线措施。
5.1.5光伏发电站宜采用共用（联合）接地。共用接地网的工频接地电阻值由光伏发电站电气装置要求
的最小接地电阻值确定，接地电阻的计算参见附录
5.2防直击雷 5.21防直击雷设计原则
a)
光伏方阵应采取防雷措施，光伏组件金属框架或夹件应与支架接触良好并可靠接地;
b)
光伏发电站可增加接闪器，接闪器不应遮挡光伏组件;
c)
独立接闪器和引下线与光伏发电站电气设备、线路的安全距离应按GB/T5Q064《交流电气装置
的过电压保护和绝缘配合设计规范》的规定执行;
d）光伏发电站的接闪器应可靠接地;
e)
建筑物屋面光伏方阵接闪器应与建筑物防雷系统进行综合设计。
5.2.2接闪器和引下线的选择和布置
5.2.2.1接闪器应符合下列规定:
a)
地面光伏发电站增加接闪器时，可釆用独立接闪针（线）、接闪带等防雷措施,
b)
地面光伏发电站辅助建（构）筑物防雷接闪器应按GB 50057规定的第三类防雷建筑物要求
c)
d)
e)
f)
522.2
a)
设计。
屋面光伏方阵防雷接闪措施应与建筑物防雷接闪措施相结合，可釆用屋面接闪器；
屋面光伏方阵防雷接闪器应与建筑物屋面避雷带进行等电位连接；
室外布置的逆变器、箱式变压器等宜充分利用其箱体金属外壳对设备进行雷电防护，釆用非金
属箱体时，应设置接闪器对设备进行防护；
升压站防雷接闪器应按GB/T50064《交流电气装置的过电压保护和绝缘配合设计规范》规定执行。
引下线应符合下列规定：
接闪针每个支撑杆（塔）至少应安装一根引下线。支撑杆（塔）为金属材料或互联钢筋时，可
作引下线。
接闪器采用接闪线（带）时，每…支点至少应设-根引下线。
b)
建（构）筑物接闪器的引下线应利用建（构）筑物内的钢筋或建（构）筑物金属构件，无钢筋
建构筑物应另设引下线，数量不应少于2根，且应均匀布设在建筑物上。
5223引下线、接闪器的材料、尺寸及使用条件应按GB/T32512《光伏发电站防雷技术要求》的规定执行。
5.2.3接地装置
5.231光伏方阵接地装置的工频接地电阻应按GB/T 32512《光伏发电站防雷技术要求》规定的执行。 5.232接闪针（线）独立接地装置边缘与其他接地网边缘在土壤中的水平距离不宜小于0.3Rm （R为 独立接地装置冲击接地电阻）°接地装置冲击接地电阻与工频接地电阻的换算参见附录Co
5.233光伏方阵接地网、建筑物接地网、升压站接地网等接地网边缘应釆用不少于2根导线在不同地
点与水平接地网相互连接构成共用接地网。
523.4光伏组件支架应至少在两端接地，光伏方阵接地网的工频接地电阻宜不大于10Q,当工频接地 电阻达不到要求时，可釆用以下措施：
a）增加接地极;
b）将临近接地极连接:
C）将接地极与接地网连接。
5.2.3.5建筑物屋面光伏方阵接地应充分利用建筑物的接地装置，光伏方阵单元支架应与建筑物屋面避 雷带可靠连接并接地，
5.236接地网应充分利用光伏方阵基础钢筋等建（构）筑物自然接地体：在自然接地体不能满足要求 时，增设人工接地体。
5.237人工接地体宜由垂直接地极和水平接地体构成，环形埋设，其外缘应闭合。水平接地体之间连 接点附近宜设置垂直接地极。接地体的埋设深度不应小于05m,在冻土地区宜敷设在冻土层以下。
5 2.3.8人工垂直接地极的埋设间距应不小于垂直接地体长度的两倍，受场地限制时可适当减小。
5.239人工垂直接地极宜釆用热镀锌角钢、钢管或圆钢，也可釆用复合接地材料。埋于土壤中的人工 水平接地体宜釆用热镀锌扁钢或圆钢。
5-2.110根据现场的土壤和气候条件选择合适的接地材料，接地材料的使用年限宜与地面设施的使用 年限相匹配，埋于腐蚀性土壤中的接地极应采用防腐蚀能力强的接地体，接地体的防腐蚀设计按GB/T 50065执行。
5.2.3.11在畚土壤电阻率地区，宜釆用降低接地电阻的措施。
5.2312接地装置的材料及使用条件应按GB/T 32512《光伏发电站防雷技术要求》规定的执行。
5-2.3.13接地装置应釆取防止发生机械损伤的措施，在与公路或管道等交叉及其他可能使接地装置遭 受损伤处，均应用钢管等加以保护。
523.14接地装置引向建筑物的入口处、检修用临时接地点处以及站内主接地网引出点（光伏方阵、 光伏方阵其他发电单元、综合楼、站内升压站接地网的连接处），均应设置标识。
5,2.3.15升压站接地网的设计应按GB/T 50065规定的执行。
5.3防雷击电磁脉冲 5+3.1等电位连接
531.1
a)
b)
c) 5.3.1.2
a)
b)
531.3
a)
b)
c)
d)
e)
光伏方阵等电位连接：
每排光伏方阵组件金属框架应相互电气连通，组件金属框架或夹件应与金属支架可靠连接，连 接点过渡电阻值不应超过0.03«；
每排光伏金属支架应至少两端接地；
屋面光伏方阵组件金属框架应就近与屋面避雷带连接。
汇流箱等电位连接：
汇流箱应设接地端子或端子板。地面汇流箱接地端子应就近连接到接地网。屋面汇流箱接地端 子应与屋面等电位连接网络连接；
电涌保护器接地端、进出汇流箱的线缆金属外皮、金属屏蔽管、汇流箱金属外壳等应与接地端 子可靠连接。
室内设备、线路等电位连接：
集控室、继电保护室、逆变器室等应设置总等电位接地端子板，端子板宜采用截面积不小于 100mm2的铜带，总等电位接地端子板与接地装置的连接应不少于两处：
室外进入建（构）筑物的金属管屏蔽层宜在入口处就近连接到总等电位连接端了板上了 各机柜内应设机柜等电位接地端子板，端子板宜采用截面积不小于50mm2的铜带； 机柜内电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆金属外层、电子设备 防静电接地、安全保护接地、功能性接地、电涌保护器接地端等均应以最短的距离与机柜等电 位接地端子板连接：
等电位连接导体宜采用多股铜芯导线或铜带，连接导体最小截面积应符合表1的规定。
表1等电位连接导体最小截面积
总接地端r板与接地网之间的连接导体
总接地端子板之间及其与机柜端子板间的连接导体
|
材 料 |
最小截面积 mm2 |
|
多股铜芯导线或铜带 |
25 |
|
多股铜芯导线或铜带 |
】6 |
5.3.2屏蔽和布线
护器。
=1
r.
件串开路电压的卜2体 光伏系统直流
i流。 \
符合表2的规定I
>3
N5
标称放电电流 （单位：kA）
II类试验
冲击放电电流 （单位：kA） ［类试验
5.3.3.5
二)
b)
5.3.2.1光伏发电站进入集控室、 线路未采用屏蔽电缆或敷设在空属管道 5.323位于建筑内的光伏J琪 成的电磁感应环路面积。
5.3.3过电压保护装i
533.1汇流箱、逆! 满足GB 18802.1总 护器的有效保护水平 5.3-3.2电源电涌會 能.电涌保护器主 533.3直流电源戰 电源电涌保护器的 5.3.3.4直流电源时
电保护室曲fe
备宜使用屏蔽丫
£宜在进入建筑物
的电源线路和信号线路宜分子
览或敷设在金属管道内，当信号
t设，甄设时应减小由线缆自身形
送变器交流侧应安装 电涌保
电涌保护器，升压变压器低压袖宜長装交流无间陽氧诲避雷器。
'被保护设备检
宜具有脱离装阜、劣化指示、遥僖功能I并可根据实际需要选择雷电记录等功 特性参数参见根Do
护器的最大持续工
［路电流应大于光伏组件串的预期短路
护器的冲击电溺和
2直流电源剧涌保护器冲击电流才
电涌保护器参数
條放电电流参数
标称放电电流
（单位：kA）
II类试验
其弛敏感设备端口处
5.3.3.6
a)
b)
交流电源线路电涌保护器的选择应时
电涌保护器的最大持续工作电压应大于系统标称电压的1.15倍；
各级电涌保护器应能承受安装位置处预期的雷电流。I类试验的电涌保护器，其冲击放电电流 不应小T 5kA； II类试验的电涌保护器，其标称放电电流不应小于1 OkA； III类试验的电涌保 护器，其标称放电电流不应小于5kAe
信号线路电涌保护器的选择应符合下列规定:
信号线路电涌保护器应根据线路的工作频率、传输速率、传输带宽、工作电压、接口形式和特 性阻抗等参数，选择插入损耗小、分布电容小、并与纵向平衡、近端串扰指标适配的电涌保护 器。最大持续工作电压应大于线路上的最大工作电压L2倍，电压保护水平应低于被保护设备 的耐冲击电压额定值；
信号线路电涌保护器宜设置在被保护设备端口处「根据雷电过电压、过电流幅值和设备端【1耐
5
冲击电压额定值，可设单级电涌保护器，也可设能量配合的多级电涌保护器;
c）信号线路电涌保护器的参数宜符合表3的规定。
表3信号线路电涌保护器的参数推荐值
安装区域
室外及入户处
短路电流10/35Ws
0.5kA 〜2.5kA
电涌
范围
开路电压12/50ps 短路电流8/20*
0.5kV 〜10kV
0_25kA—5kA
开路电压10/700” 短路电流5/300|is
4kV
100 A
05kV 〜4kV 25A 〜100A
5.3.3.7电涌保护器连接导体应采用铜导线，应按GBZT32512《光伏发电站防雷技术要求》的规定执行。
5.3.3.8升压变压器高压侧应设置避雷器。避雷器应按GB 1 ɪ032的规定执行。 *
6施工 6.1 一般规定
6.1.1光伏发电站防雷工程施工现场的质量管理，应有相应的施工技术标准、健全的质量管理体系和施
工质景检验制度。
6.1.2施工单位应具备相应的施工资质•施工中的各工种技工、技术人员均应具备相应的资格，并应持 6.1.3在工程施工的安装和调试过程中所使用的各种计量器具，应经法定计量认证机构检定合格，并应 在检定合格有效期内使用。
6.1.4接闪器、引下线和接地装置焊接部位应做好防腐处理。
6.2接闪器和引下线 6.2.1光伏组件金属边框或金属夹件应与金属支架电气连通，连接方式宜釆用螺栓连接，螺栓直径应不
小于8mm,连接导体宜釆用50mm2铜绞线或铜带。
6.22安装接闪针时，针体段与段之间连接处螺栓应紧密。接闪针基座与支撑件的焊接应牢固，符合设 计要求。
6.2.3接闪器焊接固定的焊缝应饱满无虚焊，螺栓固定的应备帽等防松零件应齐全，焊接部分补刷的防
腐油漆应完整。
6*2.4接闪带所有焊接点应牢固可靠，并进行防腐处理。接闪带应平正顺直，固定点支持件间距应均匀, 固定可靠，接闪带支持件间距应符合水平直线距离为0.5m〜lm的要求。每个支持件应能承受49N的垂 直拉力.
6.2.5在建筑物外墙敷设专用引下线时，专用引下线两端应分别与接闪器和接地装置做可靠的电气连
接，接闪带带体敷设应整齐美观，线条平直。引卜线应有标识。
6.2.6明敷引下线应平直，无急弯。卡钉应分段固定，且能承受49N的垂直拉力。引下线支持件间距应 符合水平直线部分0.5m〜lm,垂直直线部分最大为lm,弯曲部分0.3m〜0.5m的要求©
6.3接地装置 6.3.1光伏方阵的接地施工宜利用桩基的自然接地体做贯通连接，连接方式宜釆用焊接。当难以采用自
然接地体做贯通连接时，可敷设人工接地连接导体◎
632就地升压变与升压站的接地施工应满足设计图纸要求，并按GB/T 50065规定的要求。
6.3.3人工接地网的敷设应符合以下规定：
a)
人工接地体在土壤中的埋设深度不应小于0.5m,并宜敷设在当地冻土层以下，其距离墙或基
础不宜小于Im；
b）人工接地网的外缘应闭合，外缘各角应做成圆弧形，圆弧的半径不宜小于均压带间距的一半;
c)
升压站接地网内应敷设水平均压带，按等间距或不等间距布置;
d)
35kV及以上升压站接地网边缘经常有人出入的走道处，应敷设碎石、沥青路面或在地下装设2
条与接地网相连接的均压带;
e）垂直接地体坑内、水平接地体沟内宜用低电阻率土壤冋填并分层夯实。若原来土壤是导电率差
的回填土，应用导电性好的泥土回填。
6.3.4接地线应采取防止发生机械损伤的措施。在与公路或管道等交叉处及其他可能使接地遭受损伤
处，均应用钢管加以保护。热镀锌钢材焊接时应在焊接痕外100mm内做防腐处理。
6.3.5接地线引向建筑物的入口处、检修用临时接地点以及站内主接地网引出点（光伏方阵、综合楼、
站内升压站与主接地网的连接处），均应设置标识，刷白色底漆并标以黑色记号，其符号为“兰气同・
接地体不应出现两种不同的标识0
6.3,6钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定:
a)
b)
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊;
钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c)
圆钢与扁钢搭接为圆钢直径的6倍，双面施焊;
d)
扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件;
e）焊接部位应做防腐处理。
6.3,7导体为铜材与铜材或铜材与钢材时，连接工艺应釆用放热焊接，熔接接头应将被连接的导体完全
包在接头里，放热焊接接头的表面应平滑，应保证连接部位的金属完全熔化，无贯穿性的气孔，并应连
接牢固。
638接地装置连接应可靠，连接处不应松动、脱焊、接触不良。接地装置施工完工后，测试接地电阻
值必须符合设计要求，隐蔽工程部分应有检査验收合格记录。
6.4等电位连接系统
6.4.1
连接，
642
6.4.3
644
等电位连接网络的连接宜采用炸接、熔接或压接。连接导体与等电位接地端子板之间应釆用螺栓 连接处应进行热搪锡处理。
等电位连接导线应使用具有黄绿相间色标的铜质绝缘导线。
对于暗敷的等电位连接线及其连接处，应做隐蔽记录，并在竣工图上注明其实际部位走向。
等电位连接带表面应无毛刺、明显伤痕、残余焊渣，安装应平整端正、连接牢固，绝缘导线的绝
缘层无老化龟裂现象，
645釆用混凝土基础固定支架时，光伏方阵支架与基础钢筋应牢固连接。屋面光伏方阵支架的基础钢 筋与接地网应焊接。
6.4.6普通钢材支架的全部及热镀锌钢材支架的焊接部位，应进行涂防锈漆等防腐处理&
6.5过电压保护装置
6.5.1低压配电系统和信号与控制系统中所安装的过电压保护器的安装布置应符合工程设计文件的要 求，并应符合有关标准。
6.5.2电源线路的各级电涌保护器应分别安装在被保护设备电源线路的前端，电涌保护器各接线端应分 别与配电箱内线路的同名端相线连接。电涌保护器的接地端与配电箱的保护接地线（PE）接地端子板连
3E
接，配电箱接地端子板应与接地装置连接。
6.5.3各级电涌保护器连接导线应平直，其长度不宜超过0.5mo
6.5.4带有接线端子的电源线路电涌保护器与导线连接时应采用压接:带有接线柱的电涌保护器宜采用 线鼻子与接线柱连接；模块式电涌保护器应直接安装到DIN35mm导轨上。接线应牢固无松动。
6.5.5避雷器的安装应符合下列要求，
a） 并列安装的避雷器三相中心线应在同一賈线上，铭牌应位于易于观察的一侧：
b） 拉紧绝缘子串必须紧固；弹簧应能伸缩自如，同相各拉紧绝缘子串的拉力应均匀；
c） 避雷器引线的连接不应使端子受到超过允许的外加成力G
7质量检测与验收
7.1检测 7.1.1在竣工验收前，应委托有资质的单位进行专项防雷检测；在发电站运行期间，可根据需要委托有 资质的单位进行专项防雷检测.
7.1.2专项防雷检测完毕后，应出具检测记录表。
7.2验收
验收应满足GB 50057、GB 50794、GB/T 50796、GB 50797的设计及施工标准和设计文件的要求。
7.2.1验收方法
"采用目视法（焊接防锈处理）、接地电阻测量、引下线测量等方法。
7.2.2验收项目
a） 接闪器应符合本规程522设计要求及6.2施工要求；
b） 接地装置应符合本规程523设计要求及6.3施工要求;
c） 引下线应符合本规程522设计要求及6.2施工要求；
d）等电位连接应符合本规程531设计要求及6.4施匸要求;
e)
屏蔽与布线应符合本规程5.3.2设计要求;
f)
过电压保护装置应符合本规程533设计要求及6.5施工要求;
g）隐蔽工程的验收应符合下列规定：施工过程应作好隐蔽匸程施工记录（一式三份）。应通知监 理人员到现场进行检测、验收，验收合格后才能进入下一道工序。
7.2.3验收报告

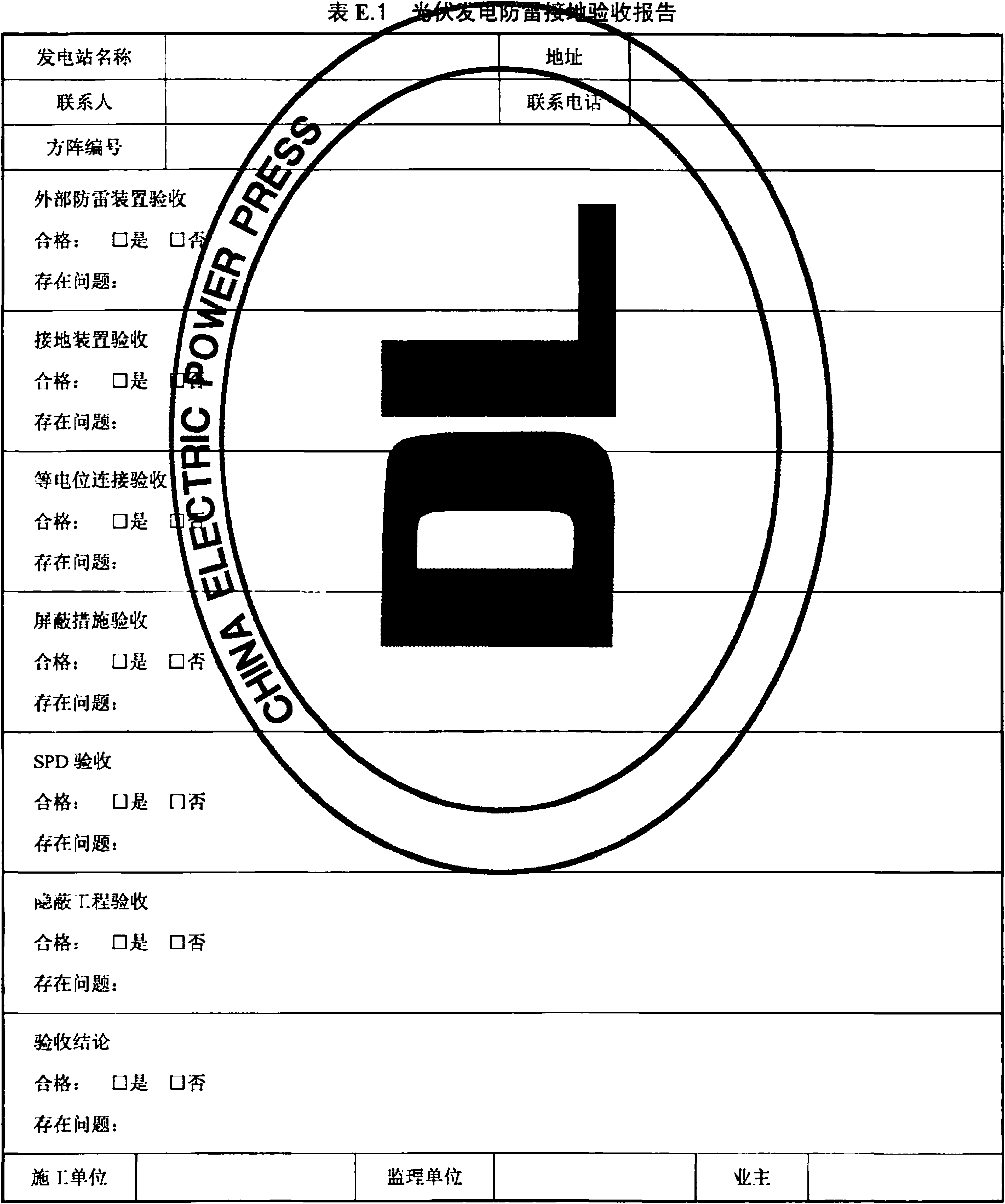

对包括但不限于附录E表E.1验收报告所列内容进行验收，由施工单位、监理单位会同业主组织验 收。在竣工验收前进行专项防雷检测的记录表应填写完整，并由各参与检测方对检测结果共同签字确认。 部分检测记录表参照附录E中表E2〜E.7。
7.2.4技术文件与资料
光伏发电站防雷工程竣工时，应具备卜列技术文件和资料:
a)
b)
c) f)
接闪器及引下线安装竣工图; 接地装置安装竣工图； 等电位连接带安装竣工图；
变更设计的说明书；
h）其他与工程质量相关的记录文件。
维护与管理
8.1维护项目
维护项冃应包含以下内容：接闪器、引下线、接地装置、等电位连接、过电压保护装置。
A
，应进行相应的
821
. 2.2光伏发电站防雷装置的功鷲维护成
823
光伏发电站防雷装置应每年细
*并心
接地网的接地电阻应15
8.3维护要求
831 —般规定
a)
b)
c)
d)
e)
应根据光
应对光伏 光伏发电 防雷装置 光伏发电虬-改进措施I丘
.3.2维护事项
a)
b)
c)
d)
e)
Ml
此站的防雷装置使用情况.编制完善
护管理制度;
部的维护人员进行雷电防护相关技精
防宙装置的检测贋维护资料应按照维护
帳修时间应安排在非雷爾期进行，检测不
装置雷击事件发生后
培训和考核;
理制度及时归术
格的防雷装置应吸时
蒂损失情况，分析雷害
妥善保管； 修； 害原因，并提出
光伏组件
处理，以 接闪器、杆 接地装置的
下线有轻微腐蚀和机械损伤的情况，应及时修复;
大于规定值时.应及时检查接地装置和土J
条件措找出变化原因，釆取
有效的整改措 电气设备的金属
裸等接地线，若发现连接处松动或蟠
各类电涌保护器应iS行良姉
应及时更换。
应及时更换或修复；
无接触不良、漏电流过大、次热、积农过多等情况，出现故障后
附录A
（资料性附录）
光伏发电站各个防护目标的防雷措施
表A.1光伏发电站各个防护目标的防雷措施
|
防护措施 防护目标 |
防直击雷 |
防雷击电磁脉冲 |
|
光伏方阵 |
J | |
|
汇流箱 |
V |
J |
|
逆变器 |
O |
J |
|
低压交流配电装買 ■ |
O |
V |
|
就地升压变压器 |
O | |
|
集电线路 |
V |
J |
|
髙压交流配电装置 |
O |
J |
|
电气二次设备 |
J | |
|
主变压器 |
V |
J |
|
架空送出线路 |
V | |
|
建（构）筑物 |
J | |
|
J*应设防rt：击雷保护措施* O：当室外布置时，应设防直击雷保护措施。 | ||
附录B
（资料性附录） 接地电阻计算
B 1均匀土壤中垂直接地极的接地电阻，可按下式计算:

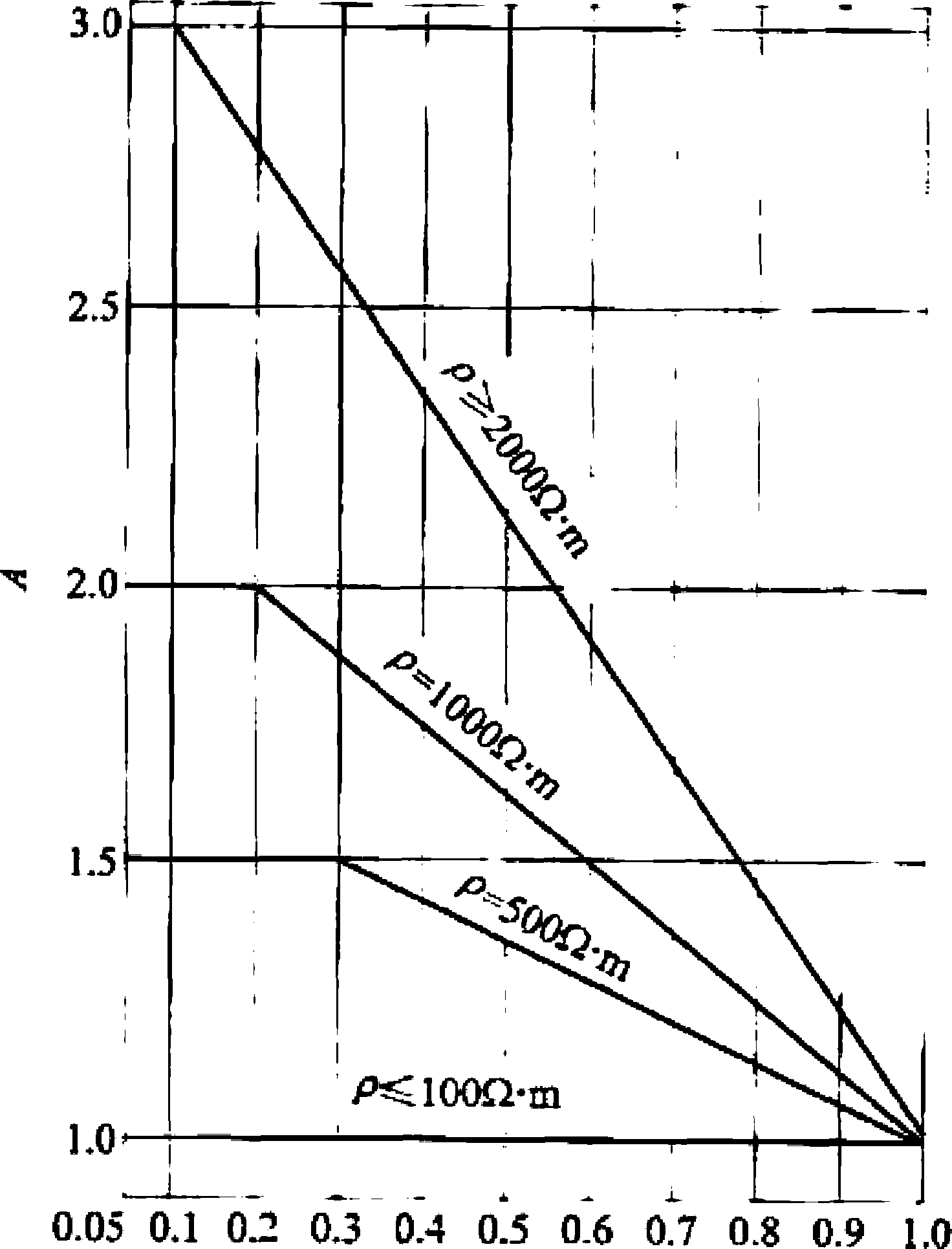

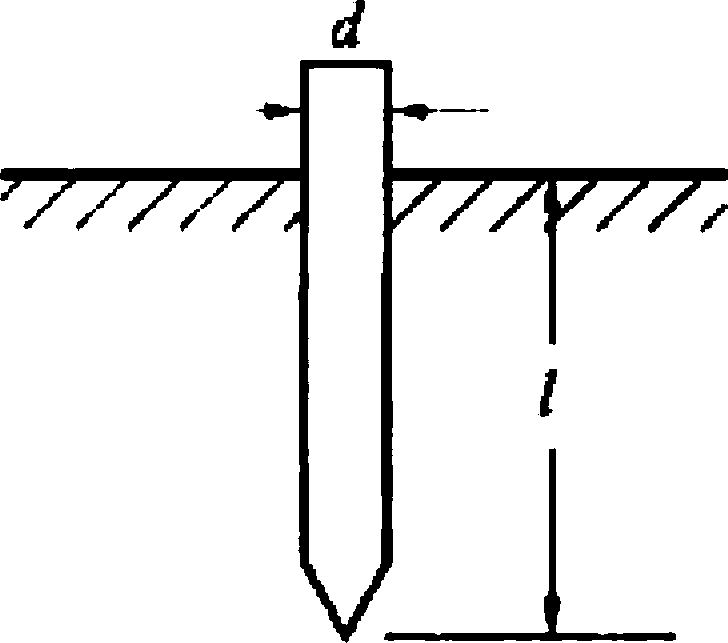

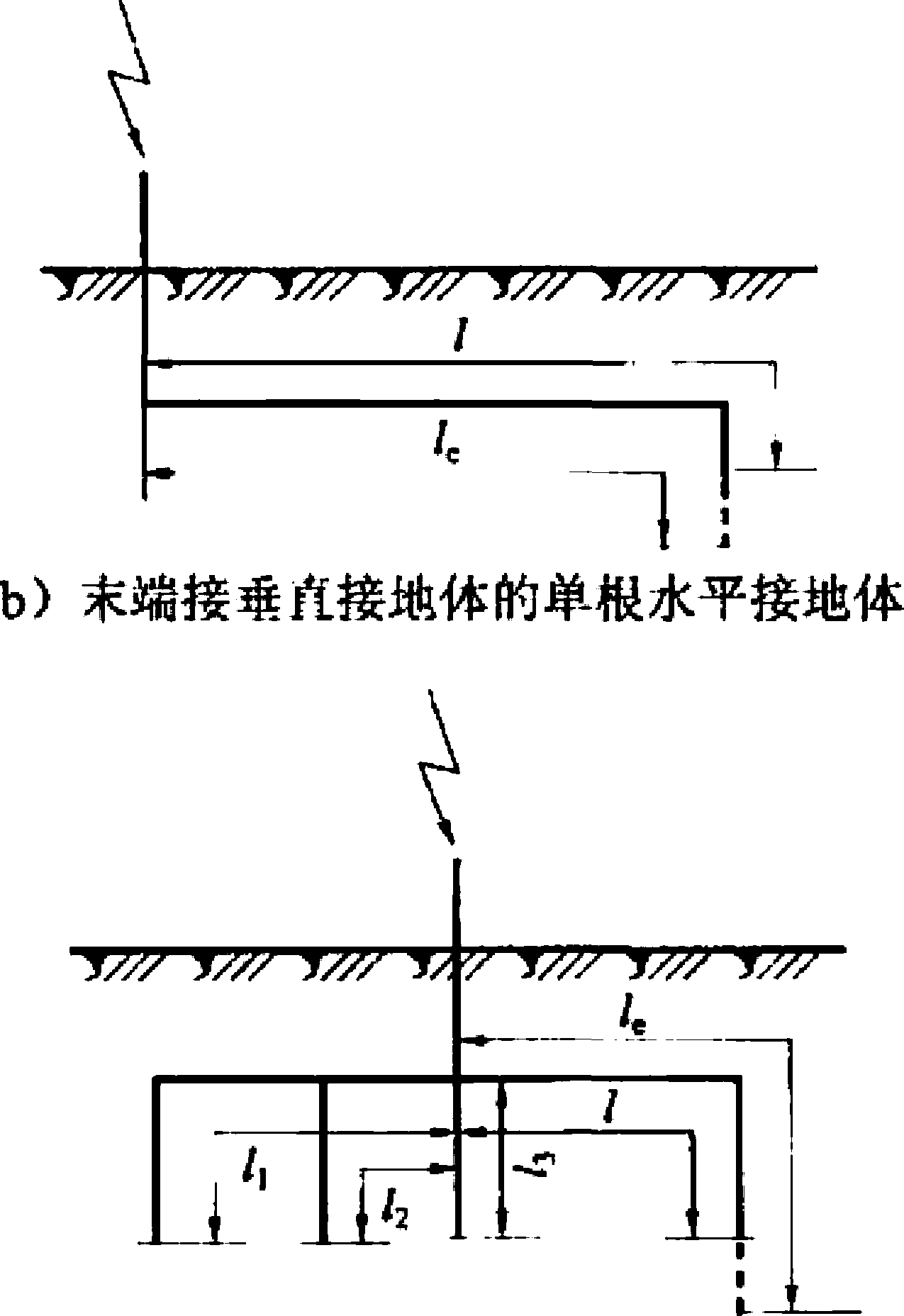

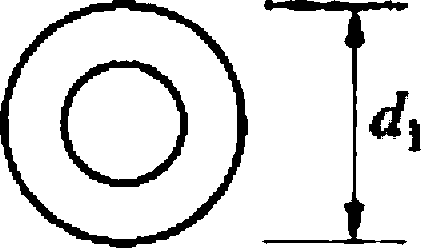

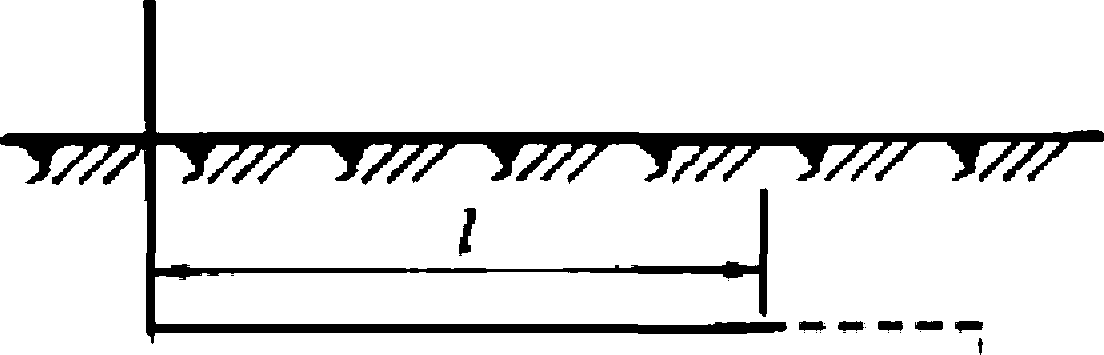

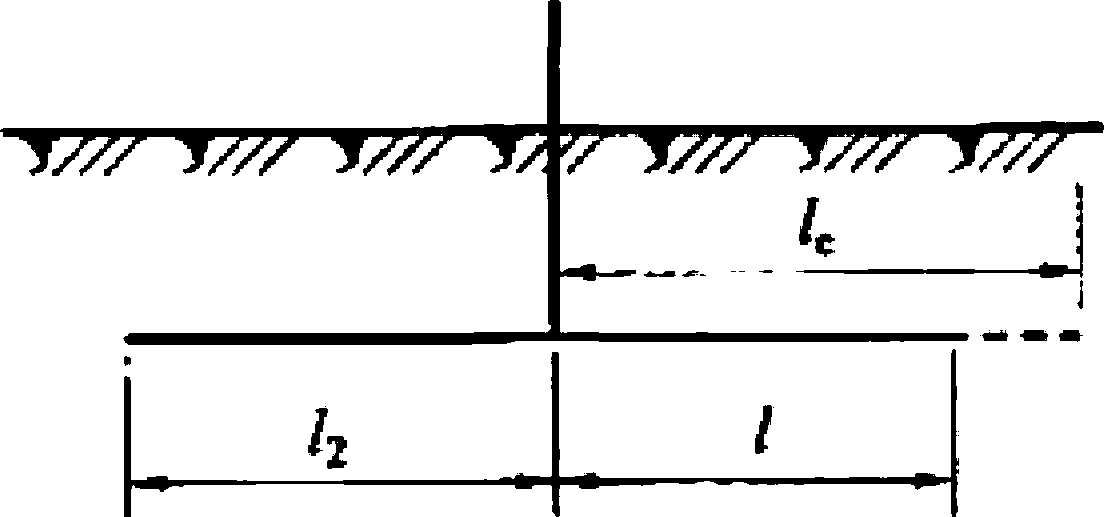

当时（图B.1）
(B.1)
式中：
Rn——垂直接地极的接地电阻，d
p--土壤电阻率，Q・m；
I——垂直接地极的长度，m；

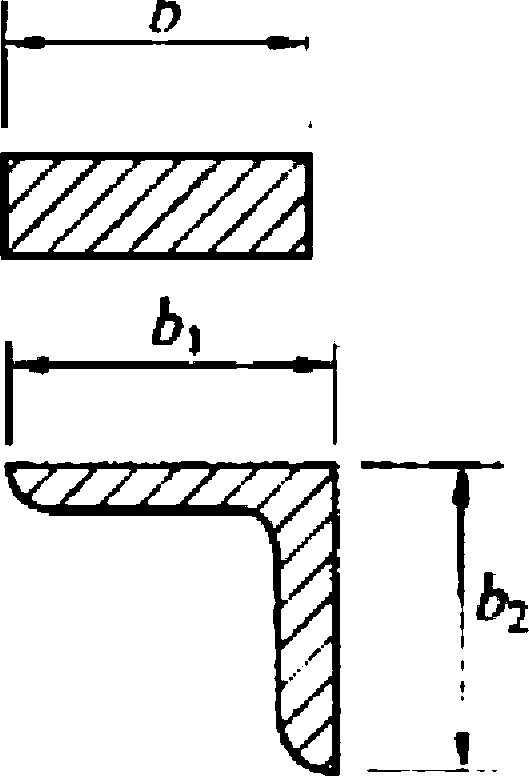

d—接地极用圆导体时，圆导体的直径，m0当用其他型式导体时，其等效直径应按下述方法计
算（图牛2）：管状导体,d=dh扁导体,
dS等边角钢
心0・84知不等边角钢,
= *2）»
图B.1垂直接地极的示意
B.2几种型式导体的计算用尺寸
B.2均匀土壤中不同形状水平接地极的接地电阻，可利用下式计算:
(B.2)
In—+ N I础丿
式中:
Rh——水平接地极的接地电阻，d L——水平接地极的总长度，m； d―水平接地极的直径或等效直径，m；
水平接地极的埋设深度,
m；
A —水平接地极的形状系数。
水平接地极的形状系数可釆用表B.1所列数值。
表B.1水平接地极的形状系数X
|
水平接地 极形状 |
L |
人 |
O |
+ |
□ |
* |
X |
米 | ||
|
形状系数彳 |
5.6 |
M).18 |
0 |
0.48 |
0.89 |
I |
2J9 |
3.03 |
4.71 |
5.65 |
B.3均匀土壤中水平接地极为主边缘闭合的复合接地极（接地网）的接地电阻，可利用下式计算：
Rn = aLRz （B.3）
ɑɪfsinʌ--θjl-
I 4s ）L.
& =0.213g（l + B） + £fm£-58）
4S 2就［9hd ）
B =——ɪ-—
1 + 4.6 爲
式中：
Rn—任意形状边缘闭合接地网的接地电阻，
Rc—等值（即等面积、等水平接地极总长度）方形接地网的接地电阻，
S--接地网的总面积，in2；
d——水平接地极的直径或等效宜径，m；
h——水平接地极的埋设深度，m；
爲——接地网的外缘边线总长度，m；
L—水平接地极的总长度，mo
B.4均匀土壤中人工接地极工频接地电阻的简易计算，可采用表B.2所列公式。
表B.2人工接地极工频接地电阻（£2）简易计算式
简易计算式
R^O3p
接地极形式
垂貞式
|
单根水平式 ~ | |
|
夏合式 （接地网） |
R r 0.5-^ = 0.28^ 4S r 或 4 4s >IL 4r L |
注1：葉直式为长度3m左右的接极；
注2：单根水平式为於度60m左右的接地极；
注3;复合式中，S为大于100m2的闭合接地网的面积；r为与接地网面积S等值的圆的半径，即等效半径，血
B 5典型双层土壤中几种接地装置的接地参数计算，应符合下列要求: B.5.1深埋垂直接地极的接地阻阻（图B.3），可按下列各式计算：
& = A
■ ■■ ■ ■ Is]
■ 4/八
In—+ C
2nl I ~d
KIT
(B.4)
Pa - Pi
p\p\ 可 " ,S ~Pi)+Pi
c-t
g[
P「P\ <Pi+P\)
2(n -l)ff +1
式中各参数含义如图B.3所示’
P\
Pi
图B.3
示意图
B.6 土壤具有图B4所示瓣
I
罗（结构时，水平接地网的接地电町可
R 二亮P、P必 P\S2 +p2^l MMI 、
［卜式计算接地网接地电阻:
(B.5)
式中： J 晃、S2—-分另*
S——接必
i在0、0土壤电阻率上的接地网
i积，m2o
2
I nr ；
图晚4两种土壤电阻率
’ ■■ ----一^ ■ ・. “ .
灘网
附录C (资料性附录) 接地装置冲击接地电阻与工频接地电阻的换算
C.1接地装置冲击接地电阻与工频接地电阻的换算，应按卜式计算:
(CJ)
式中：
R 一接地装置各支线的长度取值小于或等于接地体的有效长度妇或者有支线大于匕而取其等于 丄时的匸频接地电阻，
A——换算系数，其值宜按图G1确定；
Ri——所要求的接地装置冲击接地电阻，£1.
注：/为接地体最&支线的实际长度，其计量与丄类同：当它大于丄时，取其等于&
C.1换算系数以
C.2接地体的有效长度应按下式计算:
L =2r
(C.2)
式中：
4——接地体的有效长度，应按图C.2计量，in：
P——敷设接地体处的土壤电阻率，n・mð
C3环绕建筑物的环形接地体应按以下方法确定冲击接地电阻：
C.3.1当环形接地体周长的一半大于或等于接地体的冇效长度时，引下线的冲击接地电阻应为从与引 下线的连接点起沿两侧接地体各取有效长度算出的工频接地电阻，这时换算系数等于lo
iɪi
C.3.2当环形接地体周长的一半小于有效长度时，引下线的冲击接地电阻应为以接地体的实际长度算 出的工频接地电阻再除以换算系数。
lɪɪj
a）单根水平接地体
C）多根水平接地体，/1</
d）接多根垂直接地体的多根水平 接地体•国、蛙［、1戶
图C.2接地体有效长度的计量
C4与引下线连接的基础接地体，当其钢筋从与引下线的连接点量起大于20m时，其冲击接地哇 为以换算系数等丁T和以该连接点为圆心、20m为半径的半球体范围内的钢筋体的工频接地电阻。
阻应
附录D
（资料性附录） 电涌保护器主要技术特性参数
DJ用于光伏发电站的电源电涌保护器主要技术参数:
标称放电电流公 流过电涌保护器，具有8/203波形的电流峰值，用于电涌保护器的］1类试验 以及I类、II类试验的预处理试验；
-最大放电电流/max：流过电涌保护器，具有8/203波形的电流峰值，其值按I［类动做负载试验 的程序确定。4阿大于4；
•冲击放电电流4啷：由电流峰值命电荷量。和比能量 吹三个参数定义的电流，用于电涌 保护器的I类试验，典型波形为10/350ps；
最大持续工作电压* 可连续施加在电涌保护器上而不改变其性能的最大交流电压有效值或 直流电压；
—电压保护水平％:表征电涌保护器限制接线端子间电压的性能参数，该值应大于限制电压的 最高值；
—光伏系统直流电涌保护器额定短路电流；与指定脱离器（内部或外部）连接的光伏系统直流电 涌保护器所能承受的电源系统最大预期短路电流额定值。
D.2用F光伏发电站的倍号电涌保护器主要技术参数：
--标称放电电流始流过电涌保护器，具有8/20|is波形的电流峰值，用于电涌保护器的II类试验 以及I类、II类试验的预处理试验；
--最大放电电流 丄：流过电涌保护器，具有&20卩§波形的电流峰值，其值按II类动作负载试验 的程序确定°上大于如；
--冲击放电电流知由电流峰值％妙、电荷量Q和比能量初?三个参数定义的电流，用于电涌 保护器的I类试验，典型波形为10/350卩s；
H1J
——最大持续工作电压Uc：可连续施加在电涌保护器上而不改变其性能的最大交流电压有效值或 直流电压；
一一电压保护水平t/p：表征电涌保护器限制接线端子间电压的性能参数，该值应大于限制电压的
最高值;
插入损耗：传输系统中插入一个电涌保护器所引起的损耗, 率比。插入损耗常用分贝（dB）来表示;
其值等于电涌保护器插入前后的功
回波损耗：反射系数倒数的模， 一般以分贝（dB）来表示。
附录E
（资料性附录） 光伏发电防雷接地验收资料
E,1光伏发电防雷接地验收报告格式见表
E.2光伏发电防雷检测记录格式见表E.2
表E,2光伏发电防雷检测记录表
记录编号:
共页 第页
发电站名称
发电站地址
联系人
检测仪器设备及编号
检测日期
联系电话
检测依据
天气惰况
综合评定
测点平面示意E
说明：图中各检测点标志应标有“•”符号，可另附E
检测员 校核人
E.3接闪器及引下线的检査和检测记录格式见表E.3。
表E.3接闪器及引下线的检查和检测记录表
第页 共页
形式
（针.网、带）
架设高度 及位置
材料
规格尺寸
检査
安装方式
电*连接
安全距离
保护范围
形式（明.暗敷）
主材及规格尺寸
引下线根数及间距
断接卡及保护措施
安装情况检査
引下线各测点匸频接地电阻值测鼠
|
测嵐编号 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
|
工频电阻（Q） | ||||||||
|
测点编号 | ||||||||
|
工频电阻＜Q） | ||||||||
|
测点编号 | ||||||||
|
工频电阻＜n） |
E,4光伏发电站接地装置检查检测记录格式见表E.4.
表E.4光伏发电站接地装置检查检测记录表
记录编号r 方阵编号：
接地装置
外观检査
共页 第页
接地形式 接地材质
接地锈蚀情况
口好 口中 曰是
检测
综评
检测员
校核人
各连接点匸频接地电阻
电阻值
测点编号
备注：外观检查包括外观损伤、断裂情况、锈蚀t靑况
检测综评
检测员
校核人
E,5光伏发电站等电位连接检测记录格式见表E.5”
表E. 5光伏发电站等电位连接检测记录表
序号
连接导体材料 和尺寸
10
连接部位
外观检査
连接过渡电阻值
检测综评
检测员
校核人
E.6光伏发电站电涌保护器（SPD）的检测记录格式见表E.6。
表E.6电涌保护器(SPD)的检测记录表
安装位貿
10
产品型号
安装数最
化标称值 电流4呻或4 %检査值 绝缘电阻值
九测试值
^lmA测试值
引线长度—
连线色标
连线愚面 mm2
过渡电阻
Q
检测综评
检测员
E.7光伏发电站协雷:
Io
测综合评估报告格式见奏E.7。
校核
光伏发电站电
|
发电站名称 |
«」i十-wiɪ | ||
|
联系人 |
\ ><\_______ |
' _］联系电话 |
方阵编号
接地装置检测综评
等电位连接检测综评
表防雷检测综合评
接闪器、引下线枪测综
屏蔽措施检测综评 过电压保护装置检测综评 总评
年 月曰(公章)
检测员 校核员 批准人
中华人民共和国 电力行业标准
光伏发电站防雷技术规程
DL/T 1364 — 2014
中国电力出版社出版、发行
（北京市东城区北項站西街 19 号 100005 http^Vw^T^ccpp.sgcc.corn.cn） 北京九天众诚印刷有限公司印刷
*
2016年5月第•版 2。16年6月北京第二次印刷
880亳米X1230毫米16开本1.5印张43千字
印数201—400册
♦
统一书号155123 • 2840定价13.00元
敬告读者 本书封底贴有防伪标签， 本书如有印装质量问题，
刮开涂层可査询真伪
我社发行部负责退换
翻印必究
版权专有
中国电力出藏杜官方檄倡
学上电力书屋
155123.2840"
上架建议：电力工程/
新能源发电
