第二事业咅p戴火红
上海建科工程咨询有限公司
什么是髙或模7
建设部在《危吟性较大的分部分项工程安全管理办法》（建质 〔2009〕87号丿中规定了对于模板工程及支撑体糸必须编制专项施工 方案。通常所说的蒿支模即危吟性较大的分部分项工程的混凝土模板 支撑工程。
|
危险性较大分部分项工程 |
超过一定规模的危险性较大分部分项工程 | |
|
混凝土模 板支撑工 程 |
_____搭设高度5 m以上_____ |
搭设咼度8 m以上 |
|
搭设跨度10m及以上 |
搭设跨度18m及以上 | |
|
施工总荷载10kN/m2及以上 |
施工总荷载15kN/m2及以上（根据经验， 板厚达到或超过0.35m ） | |
|
集中线荷载15kN/m及以上 |
集中线荷载20kN/m及以上（根据经验,I 梁截面积大于或等于0.48浦时,应验算, 其集中线荷载是否超过范围） | |
|
高度大于支撑水平投影宽度且相对独 立无联系构件的混凝土模板支撑工程 | ||
Ch叩I
第一章材料管理
.钢管标准
•材料报验
•检查验收
.抽样复试
5 .•一第二更―翅斗萱埋一」[丄1铜萱标准____________________________________________________ 步WBS
钢管标准
沪建反安【2016] 256号
♦用于材料堆放分隔或防护栏杆的钢
管壁厚不/」'于2.7 5 m m
上襁市住房和城乡建设管理委员会 关于印发《建筑施工现场钢管扣件 安全管理规定》的通知
现将«««*工现场佩管扣件安全管理规定》印发雄体 们，请建黒执行.
特此通知.
.用于施工现场模板等扣件式钢管支
撑承重支架的钢管壁厚不小于
3.00mm
♦用于施工现场扣件式钢管脚手架的'
钢管壁厚不/」'于3.24 m m
分类管理，分区域推进
6 I .更二昱药抖宣埋 j L丄2一材料报验 』*巨©
① 扣件的全国工业产品生产许可证
② 行业协会印制的《上海市建设工程用脚手架钢管、扣件 质量保证书》
③ 钢管、扣件由资质检测机构出具的检验报告
④ 租赁企业合格供应商名单
⑤ 租赁单位备案证书
沧州西玛铸造有限公司
条件，特发此证。
产品名称：建筑铜管脚手架扣件wsut®*)
所：献县河街镇西八电
住
生产地址：河北省沧州市献县河街镇西八屯
证 B编(K)XK21-0Ql-00055
上育*q頁I专剧■丰■电ii*
2011
全国工业产品生产许可证
经审査，你氓位生产的下列产品符合取待生产许可证
仃效期至：2016年09月08日 Haaiwtoi-Ha,
的入：_____制，
___岐以，______利I：
__工映出_____
__ 柿晉
卧 Moom
検验报告
晔精it JCJUtHSCll M>3X%6 ±is<・)
角
扣 ff O1SM1-IW5 tt 斡
U)希蝴睛PSSSBO3isi:h-sm《#!珅爭耕I件A赫，BfiRfr??& 扣件用T型蹌腿，总融力IT3±fl,EI 岫崎IK±CK6) U.
!»±M>顺SB0W9S鶴任m »J辭］直陟IB±O.!； Uj臨継好飢KI
d，並澈件中■的《1406)—
tz> i=£sawis®wim«fiigi3,其力^as含融臨，
:kizh^i
TEST
REPORT
1 Product Noth'
Sftn»w 任丘1«舍关*手SI第儡肖Al公可
ICINM)
(TmCMctoV
■wnrMiNi getul
1 8 07 -
把好〃进场关〃 〃上架关〃
0表面：光滑、无裂缝、结疤、分层等 严禁打孔洞
壁厚:符合相关规定及方案要求
变形:弯曲不得大于3%。，全长不大于20mm
赛扣件：不得有裂纹、变形，螺丝不得滑丝
抽样复试
♦每个工地钢管、扣件不少于1次
.钢管不少于3根

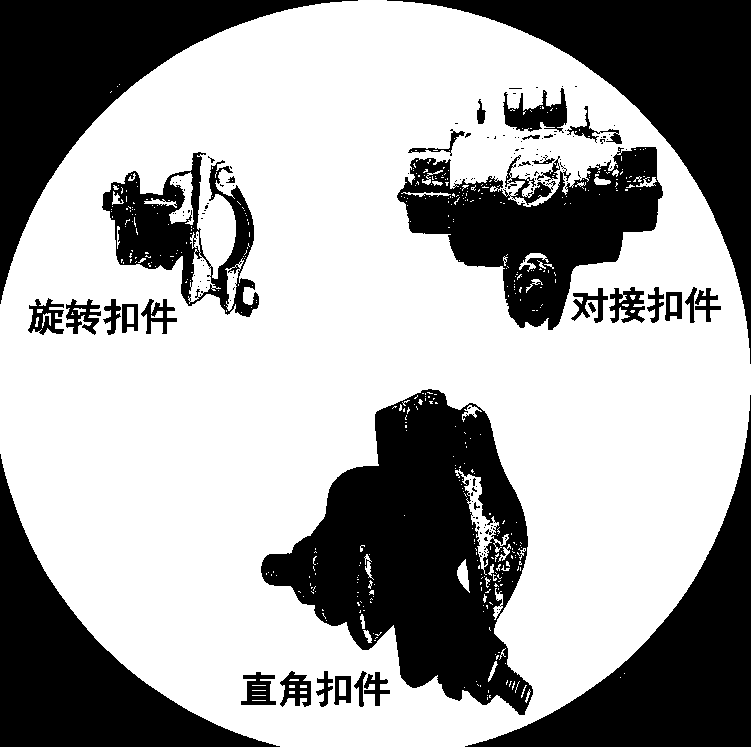

♦直角扣件不少于16只
.对接、旋转扣件不少于8只
Chapter 2
'第二章施工方案审核
\ 授权的专家组中抽取）
■ •--------------------------------------------------------i
工程概况:
模架施工工艺:
计算书:
•危大工程内容及 周边结构情况 •施工平面图、相 关结构平面剖面图 •施工重点、难点 %特点
•技术参
•工期流程
•材料、产品质量标
准和检验控制措施
•搭设质量标准和检 詹验收程序
•重点防范部位概况 •施工过程中的风险 •控制措施
•施救措施
•应急预案的启动条 件

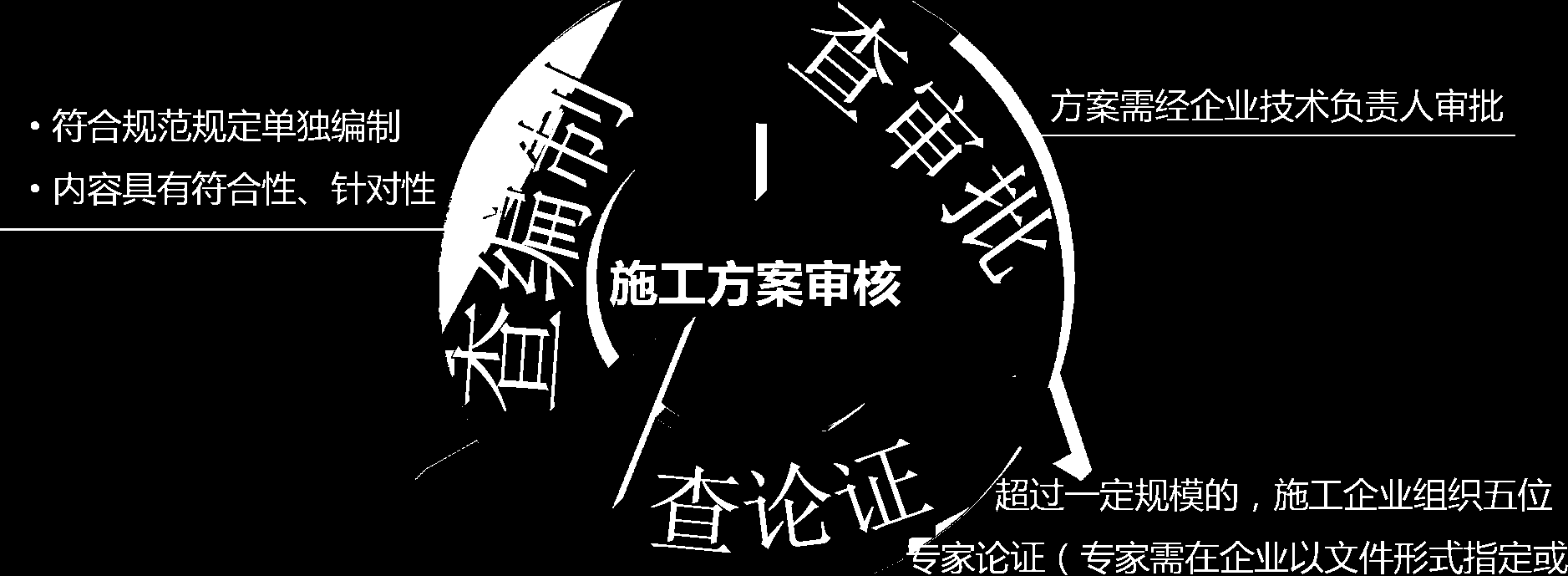

施丕方案审核—
•模板、模板支撑系统主 要结构强度和刚度计算 •每项列出计算简图和截
面构造大样图，注明材料 尺寸、规格、纵横支撑间
距？
a •
编制依据:
模架体系选择:
施工安全保证措施:
模架施工图:
• JGJ 162-2008
• JGJ 130-2011
• JGJ 231-2010
• DG/TJ 08-16-2011
•确定模架选型原 则，比较优选 •确定模架选型
•特种作业人员和专职安全 管理人员配置要求
•搭设、拆除过程中质量安 全保证措施
•位移的监测监控措施
•施工要求和技术保证条件

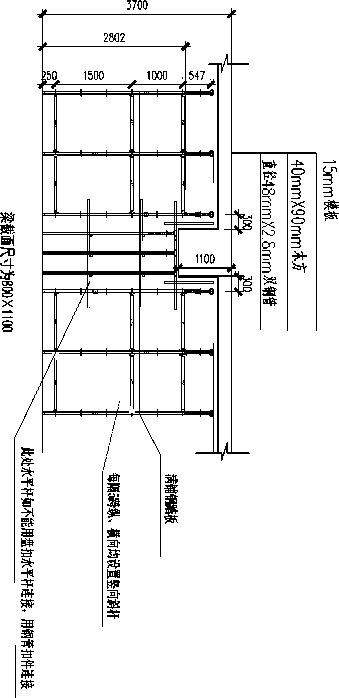

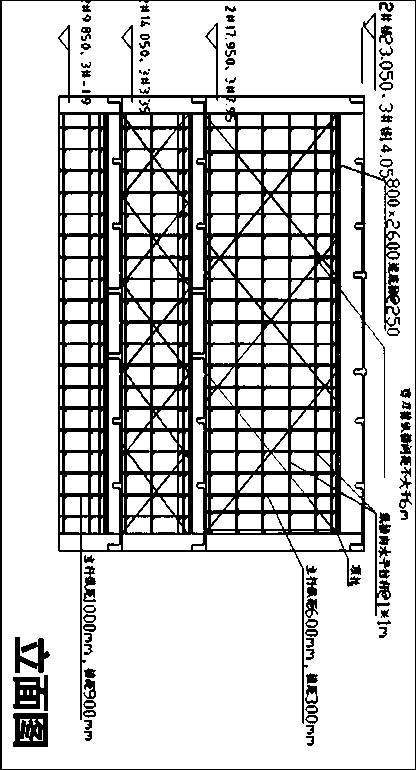

布置平面图、立面 图、典型剖面图、 特殊部位节点详图 、剪刀撑布置平面 图、投影图、监测 平面布置图等
Ch叩3
第三章现场管控重点
|
万茶父丿氐 | |
|
基础 |
.封顶杆 |
|
扫地杆 |
.顶托 |
|
立杆 |
・剪刀撑 |
|
水平杆 |
-扣件 |
|
劉漏定性 | |
|
检查验收 |
. •--------------------------------------------------------•

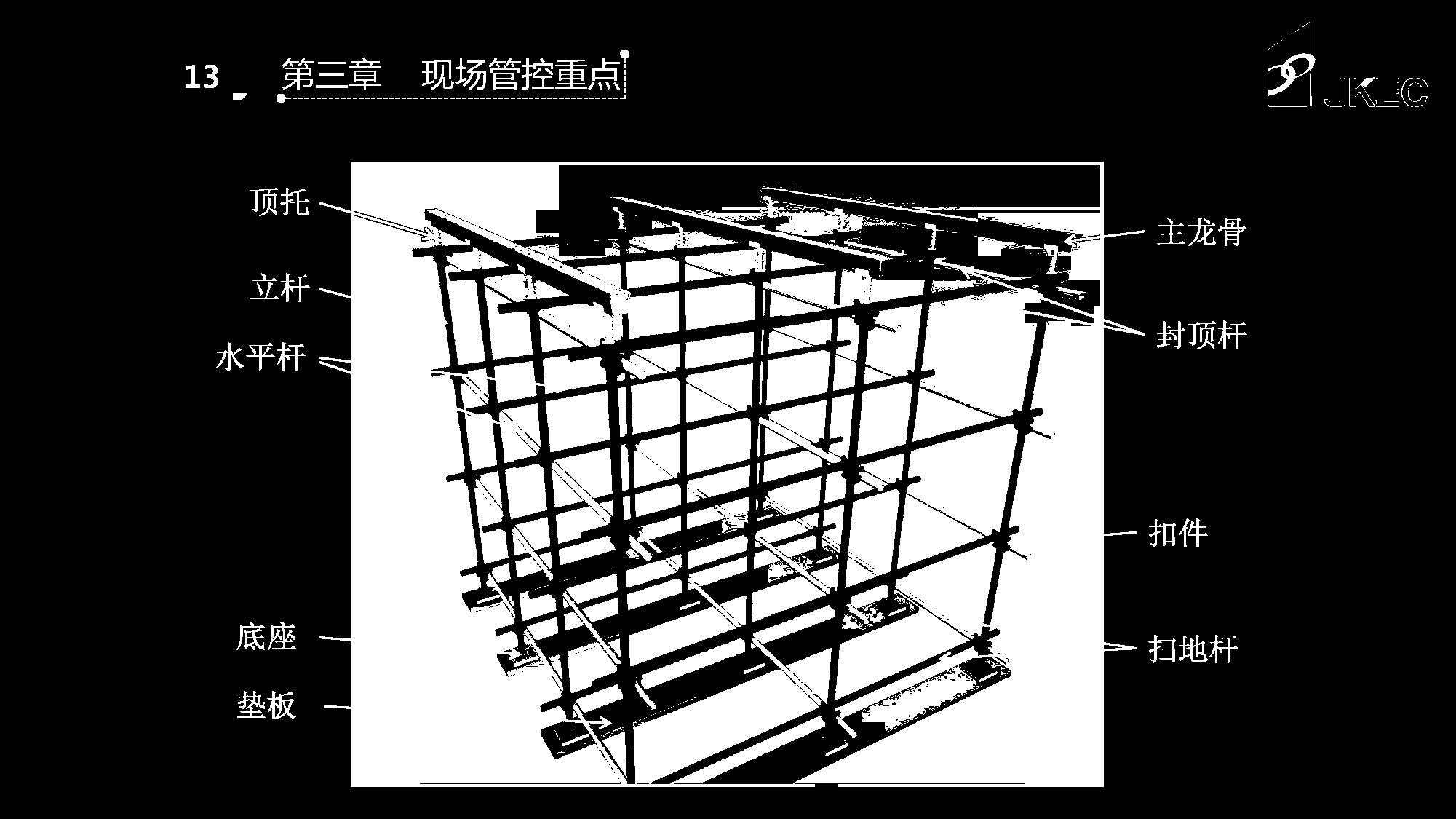

顶托
立杆
水平杆
水平剪刀撑
底座
垫板
封顶杆
主龙骨
扣件
垂直剪刀撑
扫地杆
TJtlDrs
3.1.1搭设基础——控制要点
底端应设有垫板或底支邕I
.基土应坚实，地基周边有排水措施
♦垫板应有足够强度和支承面积，且中心承载
♦木垫板厚度不应小于50mm、宽度不小于 150mm ;采用槽钢钢垫板,规格不小于10号；不 得使用砖及脆性材料
♦当用楼板作支承结构时，由于模板支承立杆所承受 的施工荷载往往大于楼板的设计荷载，因此要以计 算来确定保持两层或多层立杆

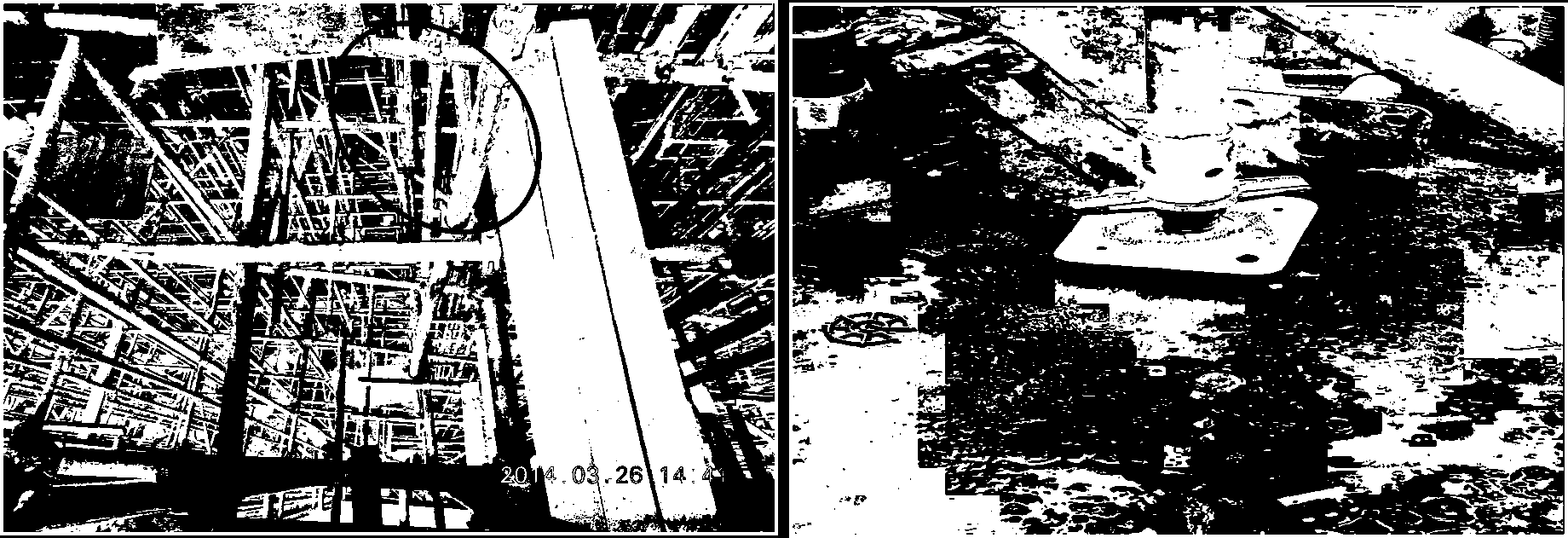

3.1.2搭设基础——常见问题

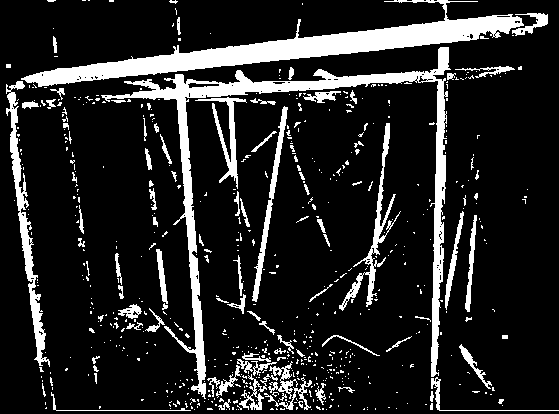

局部基础未硬化,立杆直接支撑在软土上,造成 部分立杆悬空，高支模局部支架受力不均匀
3.1.2搭设基础——常见问题

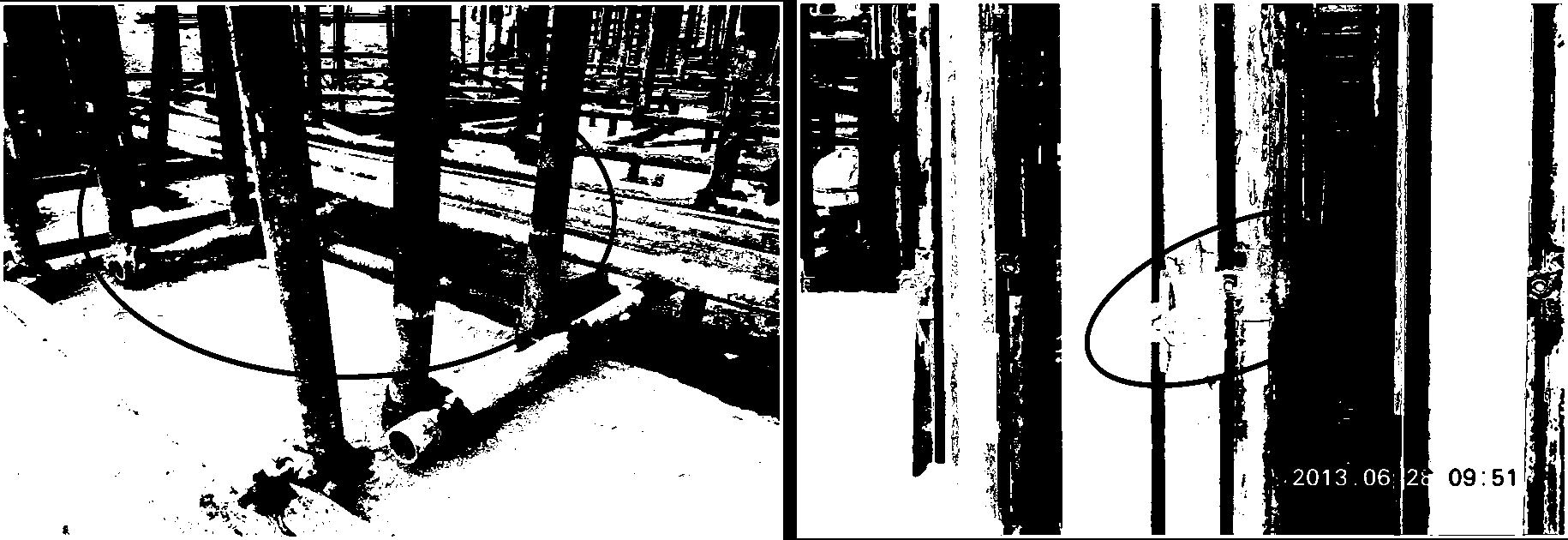

立杆可调底座悬空
立杆搭设在悬空的木方上
19 .善三章 现场管控重点！ ] 3.2 奇JCCH©

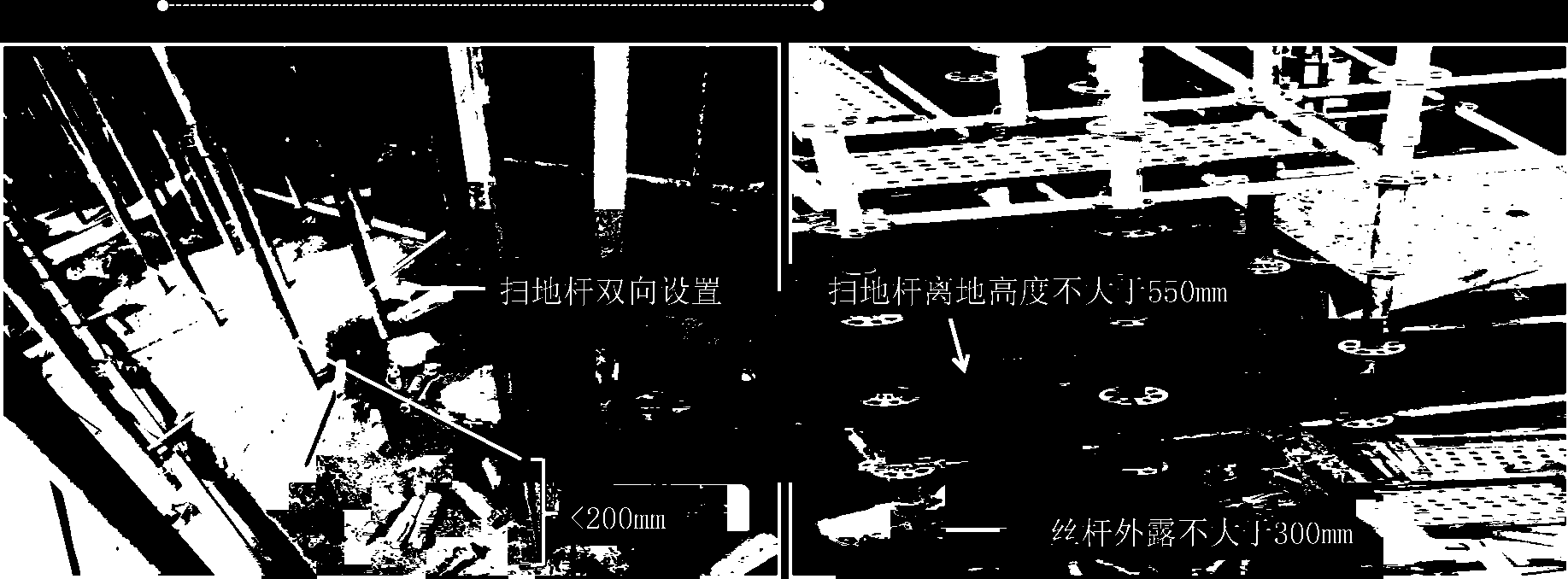

3.2.1扫地杆——控制要点
♦设置纵、横向扫地杆
♦钢管扣件式：纵向扫地杆应采用直角扣件固定 在距钢管底端不大于200mm处的立杆上;横向扫 地杆应采用直角扣件固定在紧靠纵向扫地杆下方的 立杆上
♦盘扣式：扫地杆最底层水平杆离地高度不应大 于550mm ,可调底座调节丝杆外漏长度不应大于
300mm
3.2.2扫地杆——常见问题
未按要求设置扫地杆
• 立杆纵横向水平间距不大于1200mm , 底端应设有垫板或底支座
•立杆接头不允许搭接
•相邻两立柱的对接接头不得在同步内，
且错开距离不宜小于500mm ,各接头中心 距主节点不宜大于步距的1/3
• 立杆垂直度偏差控制在3 %。
♦支撑架步足巨的大小与立杆的极限承载
力之间存在近似反比的线性关系
♦施工荷载较大时，适当缩小纵横向水
平杆步距，以减小立杆长细比，充分发
挥钢管的强度
♦杆件计算长度增大一倍，极限承载力 将降低50%~70%
立杆步距步距以0.9〜1.5m为宜,且最 大不超1.8m
|
搭接 | ||
|
2个 扣件 承载 |
12KN（当扣件紧固力 矩诂40~65N.m时） | |
|
对接 | ||
|
冏 (M) |
<p48X3. 5 |
<p48X3.0 |
|
3,6 |
14KN |
12.5KN |
|
1.8 |
49KN |
43.4KN |
|
1,5 |
62.7KN |
55.2KN |
|
L2 |
74.6KN |
65.1KN |
.当顶部立杆使用搭接接长时，由于模 板上的荷载是直接作用在支撑架顶层横 杆上，并通过扣件与钢管间的摩擦力将 力传到立杆上的，又因为扣件所能传递 的力较小，且有一定的偏心，致使支撑 架劉本受力性能较差
根据有关测试，立杆对接的最大承载 力是搭接的3倍多
立杆垂直偏差大于1/500
• 每搭完一步支模架后，应及时校正 立杆垂直偏差不应大于模板支架总高度 的1/500 ,且不得大于50mm
•立杆连接套管接头位置应错开，错 开高度不小于75mm，模板支架高度大 于8m时，错开高度不小于500mm
25 .善三章 现场管控重点! ] 3.3立杆 ，JCCH©

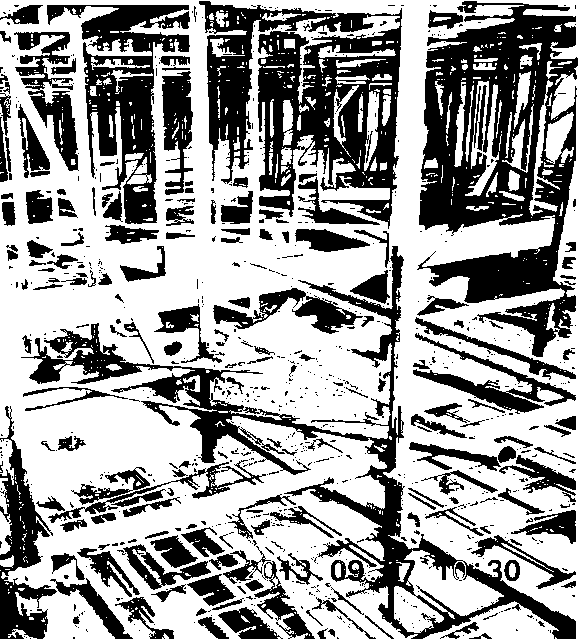

3.3.2立杆——常见问题
支撑立杆垂直度不符合规范要求 立杆底部悬空
26 .善三章 现场管控重点！ ] 3.3立杆 ，JCCH©
3.3.2立杆——常见问题
梁底承重立杆对接在同一截面，短钢管接头不宜 承重立杆对接在同一水平面上
使用

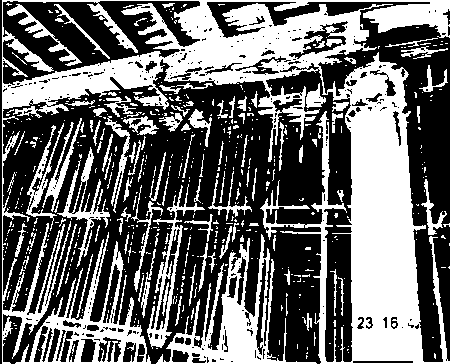

3.3.2立杆——常见问题
梁底承重立杆对接时，未保证立杆垂直受力 梁底无支撑立杆，且梁侧立杆与梁边距离较大
•------------------------------------------------------------------------------------------♦
钢管扣件式:
•水平杆步距不大于1800mm ,每步均应纵、横向设置并采用直角扣件与立杆连接
•相邻水平杆接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方
向错开的距离不应小于500mm ,各接头中心至最近主节点距离不应大于纵足巨的1/3
•搭接长度不小于lm ,且应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接 纵向水平杆杆端的距离不应小于100 m m
盘扣式：
•水平杆步距不大于L5m , —个盘扣间距为500mm
•单肢立杆荷载设计值不大于40kN时，底层水平杆按标准步距设置
单肢立杆荷载设计值大于40kN时，底层水平杆比标准步距缩小一个盘扣间足巨
•高大模板支架最顶层水平杆步距比标准步距缩小一个盘扣间距

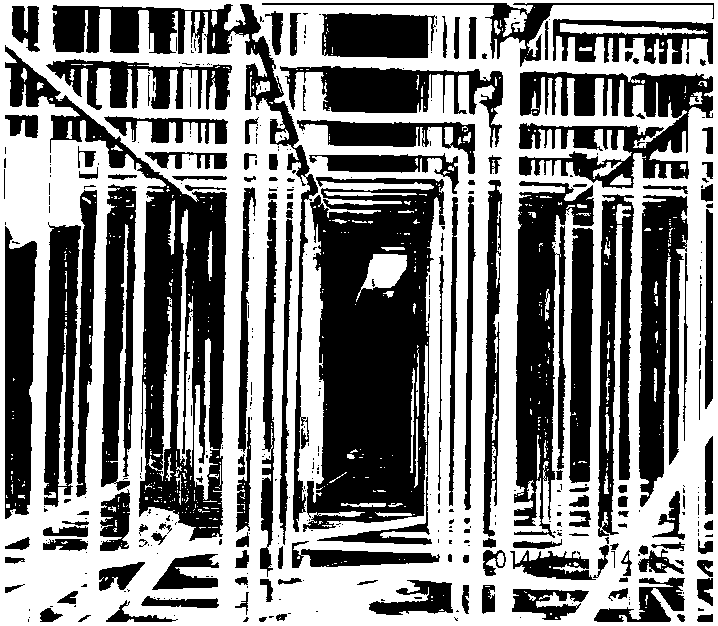

3.4.1水平杆——控制要点
当特殊结构施工或支撑荷载较大时,支撑架要尽可能通过已具备一定强度的相邻 构件（墙、柱等）实施卸载，并尽量与建筑物实现可靠连接

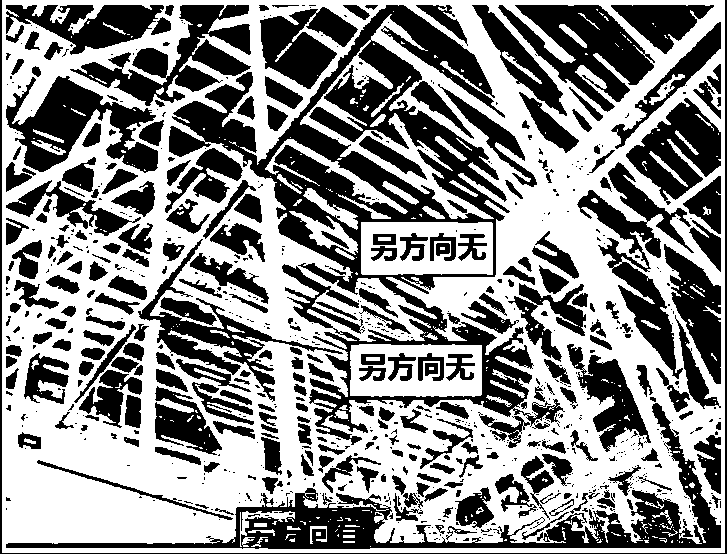

纵横水平杆未连续贯通，且水平杆与相交立杆间未用扣件连接加固
32 .善三章 现场管控重点！ ] 3.4水幸祥 奇JCCH©

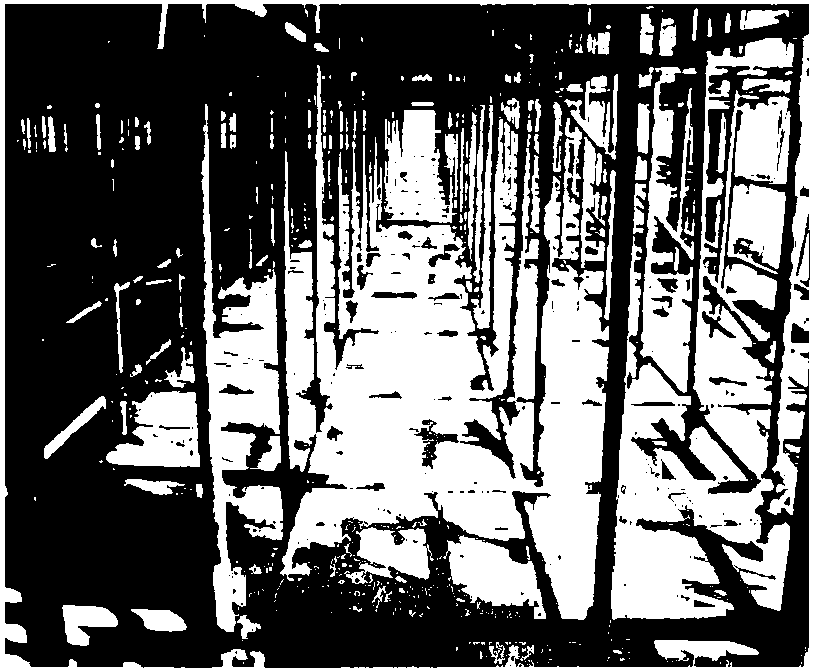

3.4.2水平杆——常见问题
水平杆未连通设置，架体有断层现象

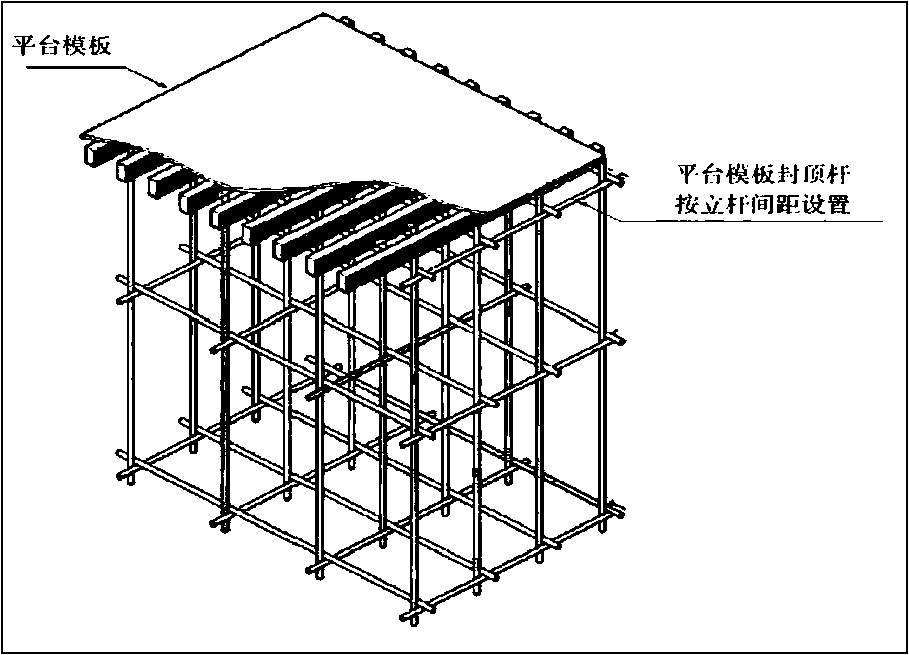

•封顶杆应纵、横向设置
•距顶端小于等于200mm
3.6.1顶托控制要点
♦可调托撑螺杆与螺母旋合长度不得少于5扣
♦可调托撑的螺杆外径不得小于36mm ,支托板
厚不小于5mm

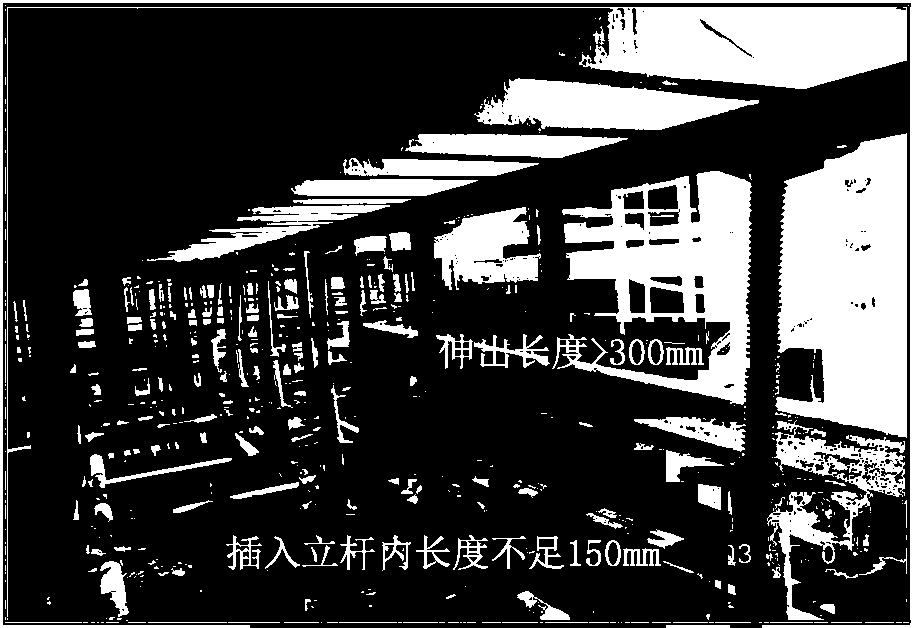

♦可调托撑、可调底座螺杆伸出长度不宜超过
300mm ,插入立杆内长度不小于150mm
♦可调托撑抗压承载力设计值不小于40kN
钢管扣件式
EEOLnI
Hb/显监善中蔥æɪ簪宵<胃蚩項
EE0017H罷*着念專♦
EE0Ln9H景*W
H梢二、
sK-瑩如當鳶穴曹座胃畠蚩項
亚I8K霞——蚩I I.9.m
◎四 ww■*

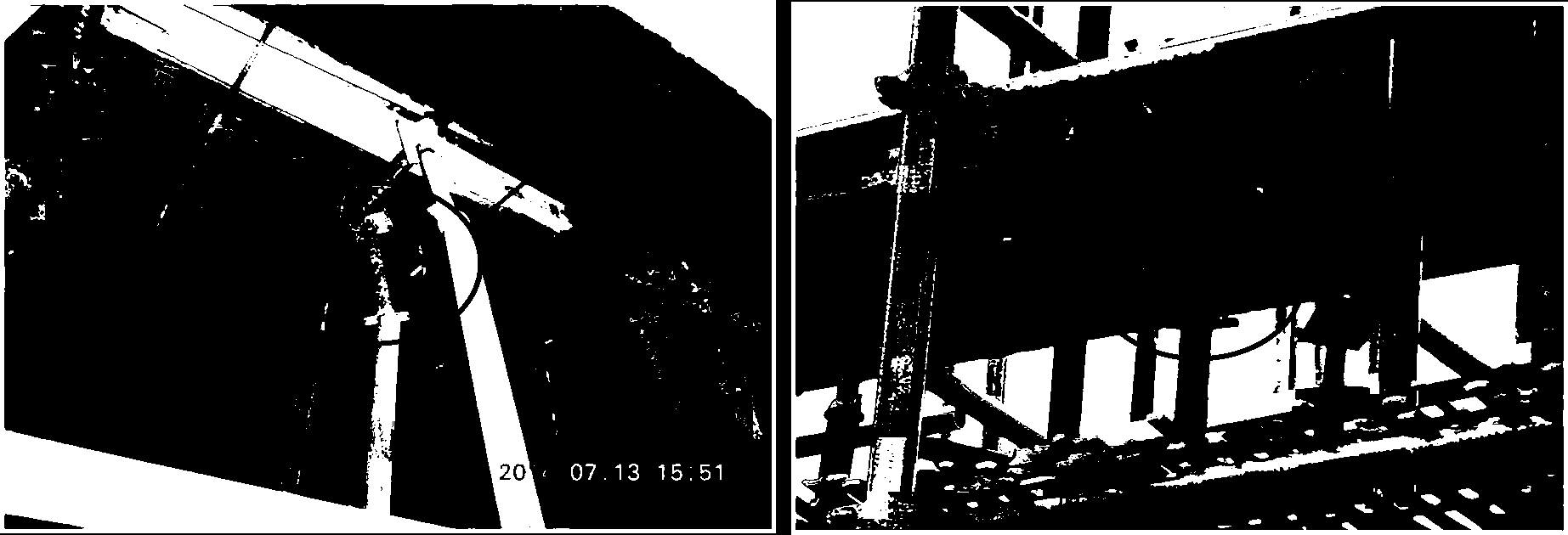

3.6.2顶托常见问题

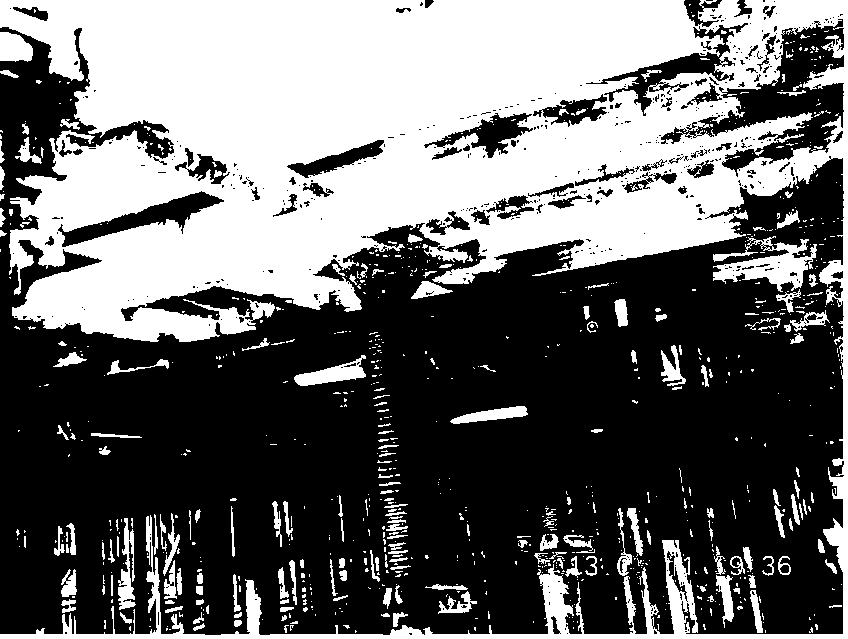

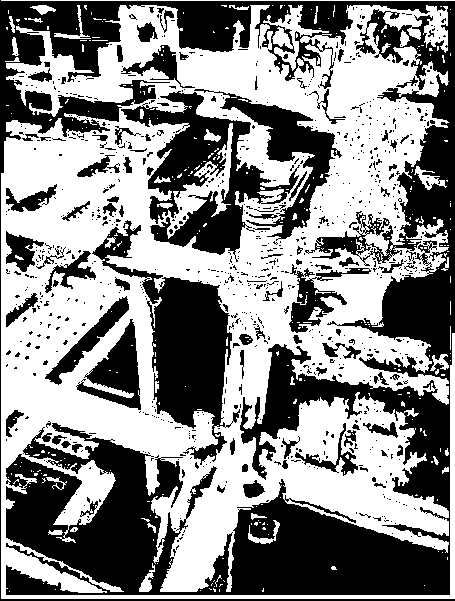

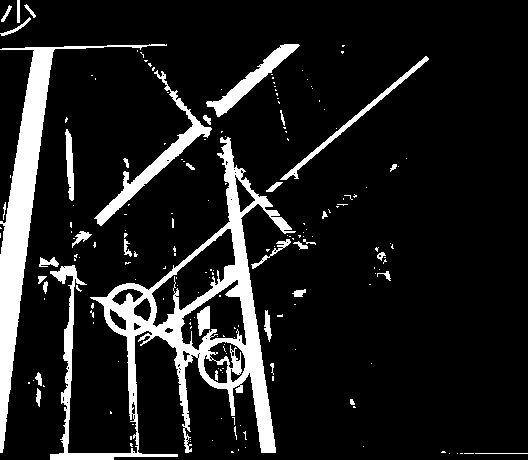

可调托撑螺杆与螺母旋合长度不符合规范要求
37 .善三章 现场管控重点! ] 3.6预招 ，JCCH©
3.6.2顶托常见问题

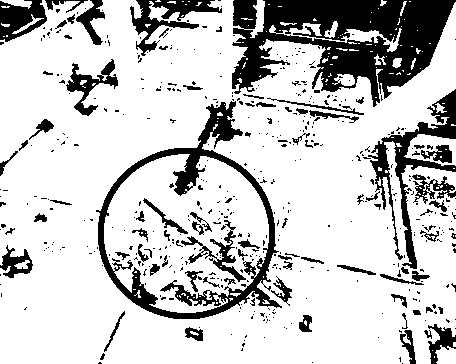

可调托撑偏心受力 梁底支撑立杆顶托上部悬空

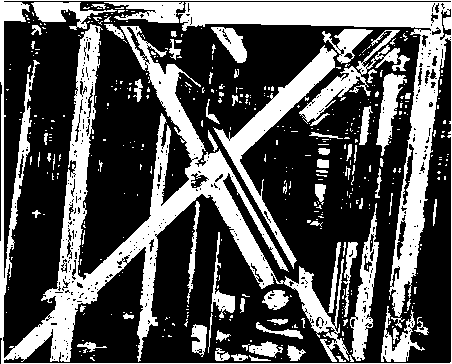

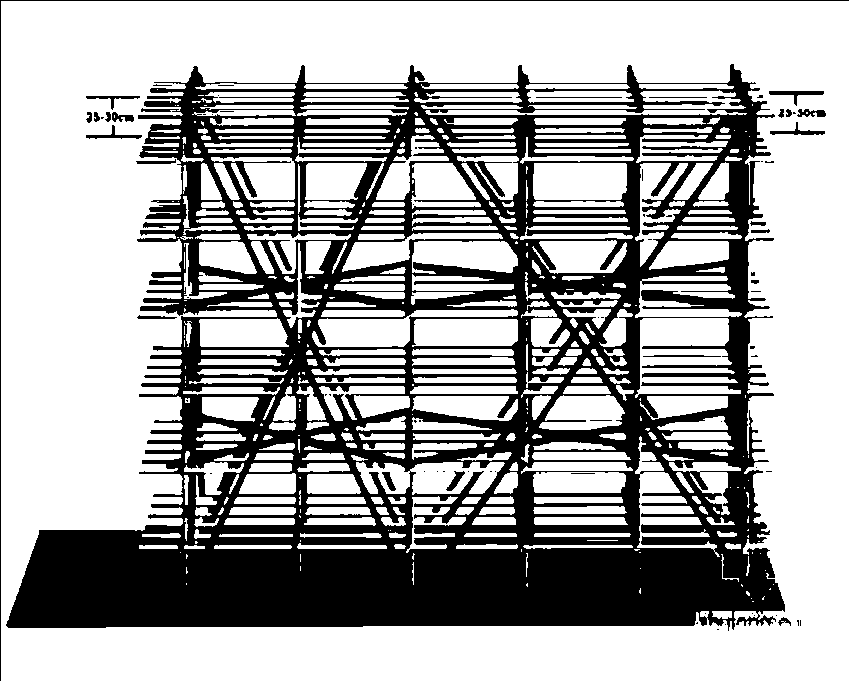

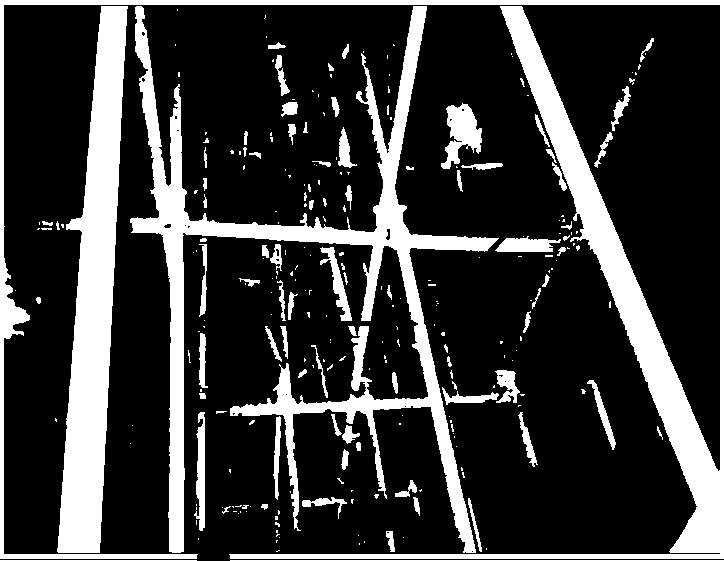

3.7.1剪刀撑——控制要点
剪刀撑有利于提高架体的整体稳定， 合理设置剪刀撑能有效防止由于泵送6仝对 支撑的冲击所造成的架体整体失稳。
根据试验表明，合理设置剪刀撑的 支撑体系极限承载能力可提高17% ,因 此，满堂的支承架应沿架体四周外立面满 设竖向剪刀撑,竖向剪刀撑均由底至顶连 续设置。
钢管扣件式
•夕卜侧周圈由下至上设置竖向连续式剪刀撑
• 中间部位纵横向每隔5-8m左右设置由下至 上的竖向连续式剪刀撑
• 垂直剪刀撑宽度应不大于6m
•有连墙件部位可不设垂直剪刀撑
• 剪刀撑底部应延伸至支撑基础面，顶部应 延伸至支架最顶层水平杆
模架竖向剪刀撑斜杆 搭接长度应不小于1米， 扣件数量不少于2个，剪 刀撑端部扣件盖板边缘至 杆端距离应大于100mm, 剪刀撑接长严禁对接
模架支撑体系架构外 立面应设置从底到顶的垂 直剪刀撑，应与立杆形成
45° ~60° 夹角
剪刀撑应与相交的横 向水平杆或立杆固定，旋 转扣件中心线至主节点距 离不大于150mm
斜杆搭接
外立面
主节点连接

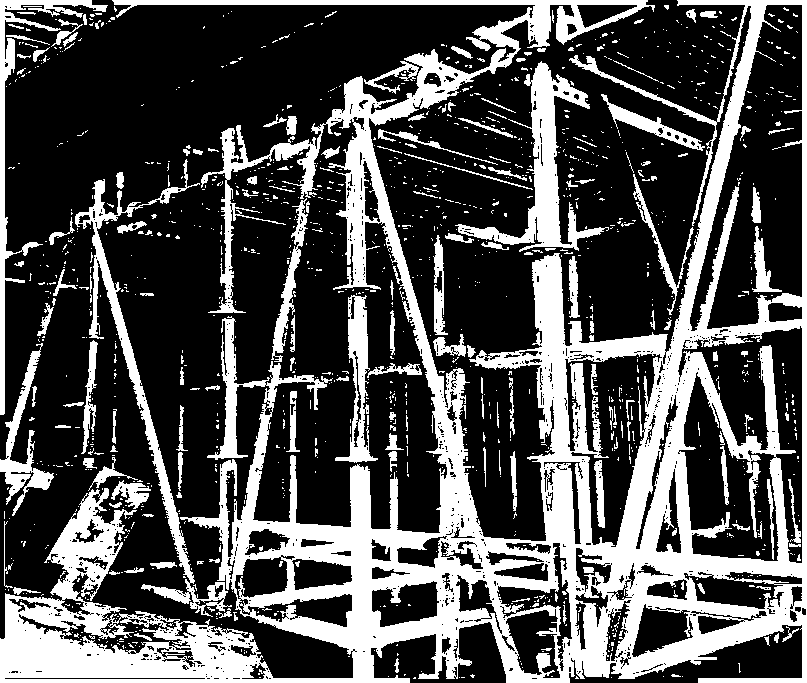

盘扣式
• 四周外立面向内第一跨每层设置竖向 斜杆
• 搭设高度V 8 m时，架体整体底层及顶 层均设置竖向斜杆，架体区域内每隔5跨由 底至顶纵横向设置竖向斜杆或采用钢管搭 设剪刀撑搭设
• 搭设高度＞8m时，竖向斜杆满布设置, 沿高度每隔4-6个标准步距设置水平斜杆或 扣件钢管剪刀撑
3.7.1剪刀撑——控制要点

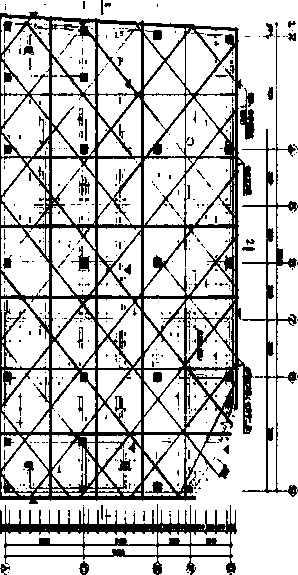

应在水平面上与纵横向水平杆成
45。~60。夹角，并与立杆连接
单棉水平剪刀撑宽度不应大于6m
同一平面应满设水平剪刀撑
水平剪刀撑应延伸至排架最外侧立杆

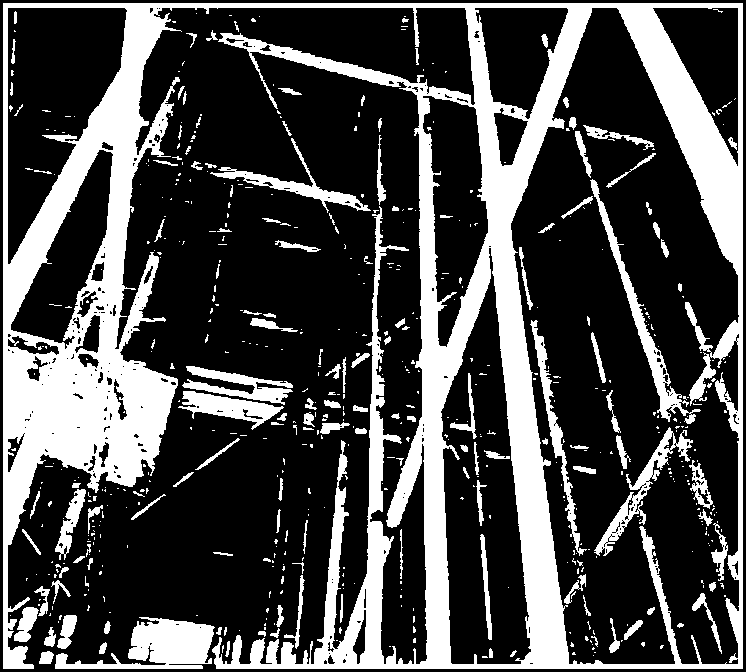

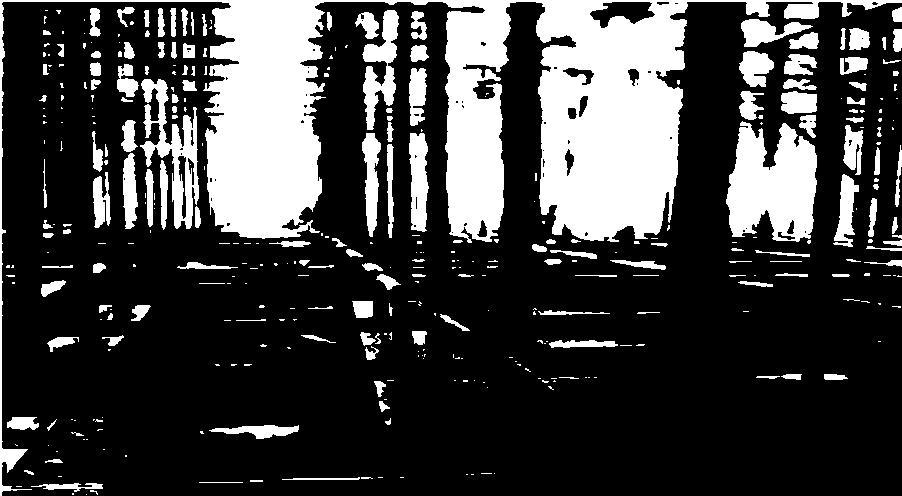

3.7.2剪刀撑——常见问题

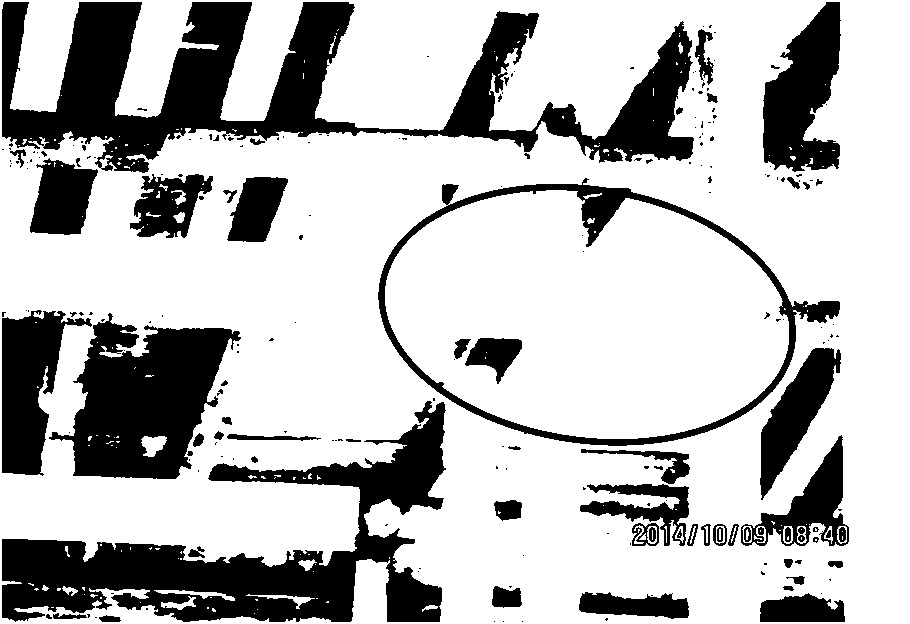

竖向斜杆或扣件钢管剪刀撑未设置
水平剪刀撑未连续设置
44 ..第三更一理醴珪婁旬［3・7剪力撑_________________________________________________________ 团w气

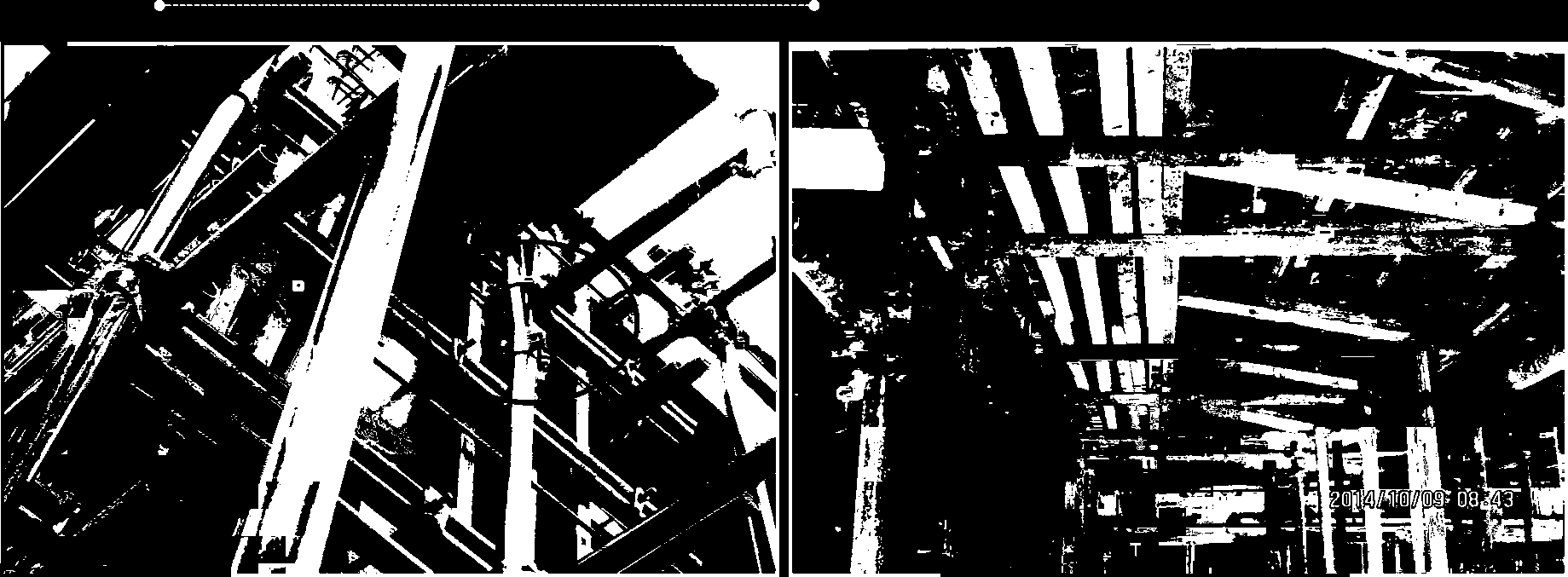

3.7.2剪刀撑——常见问题

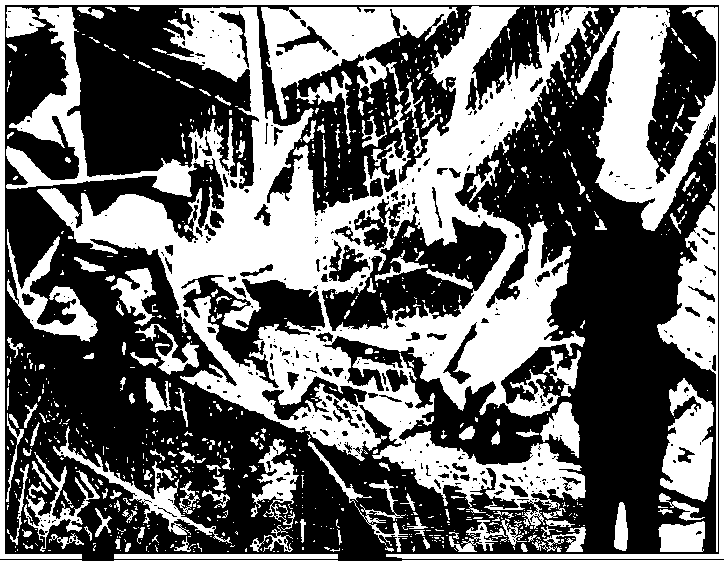

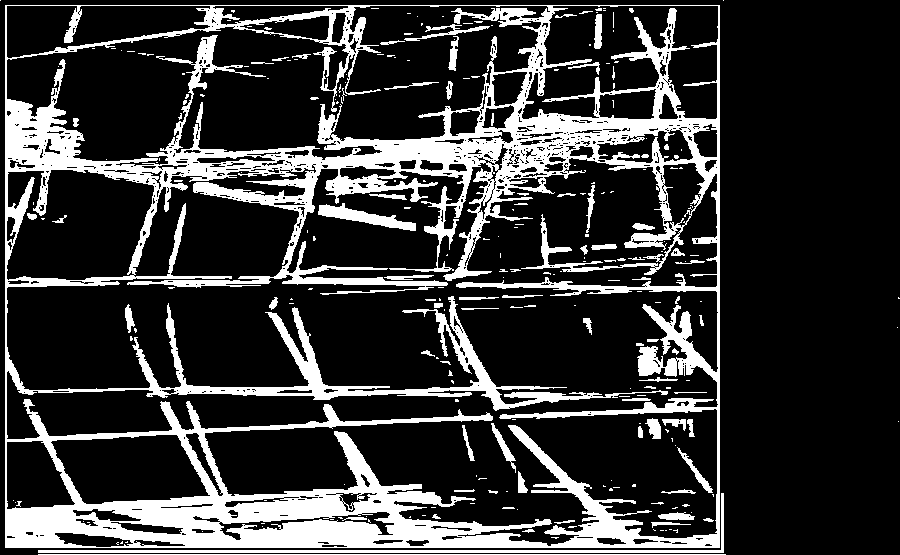

无剪刀撑引起的支架垮塌，支架倾斜

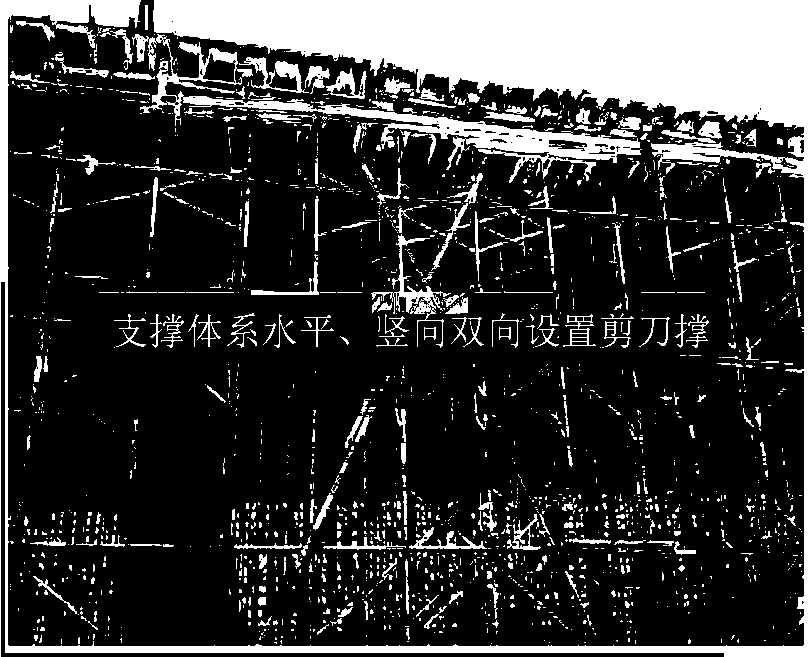

模架支撑体系未设置水平、竖向双向剪刀撑

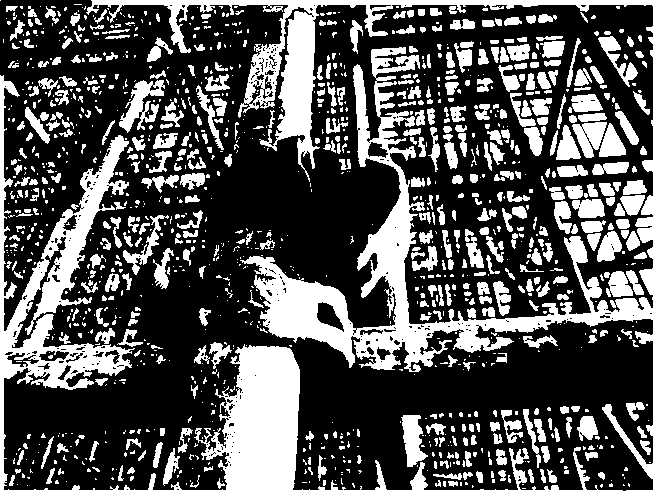

扣件螺栓采用扭力扳手拧 紧拧紧力矩 40N-m~65N-m
扣件螺栓采用扭力扳手拧紧，各杆件 端头伸出扣件盖板边缘长度不小于
10
插销应保证锤击自锁后不 拔脱，抗拔力不得小于 3kN
46T .第三章现场管控重点［，瑚气
3.9整体稳定性
島控eoS®支总 荷载,施工荷载应均匀放置,不 得超过设计荷载
混凝土泵管不得与模板支撑体系 相连
不得用作起重缆风的拉结
检查验收
模板支架应分阶段检查验收:
•地基基础完工后支架搭设前,对支承底 T
I
面检查 I
I
•支架搭设后,模板未装设前,对支架杆 I
I
件设置、扣件紧固、连墙件连接和剪刀撑 I I
等进行检查 I
I
•模板支架完成后、浇筑混凝土前，对模1
I I
板支架全面检查验收 I
•基础完工后及模板支架搭设前
•超过8m的高支模架搭设至一半高度后
•搭设高度达到设计高度后和混凝土浇 筑前
钢管扣件式
盘扣式
Ch 叩 te「4
第四章事故案例分享 ----------------------->
.事故案例1——南京电视台模板坍塌
-事故案例2——贵阳国际会议展览中心
2006 2007 2008 2009 2010 2011 2012 2013 2014 2015
2006 2007 2008 2009 2010 2011 2012 2013 2014 2015
坍塌事故
死匸人数
2000年10月25日上午9:30 反南京电视台演播中心演播厅的天顶 執死亡6人，重伤11人，轻伤24人
演播厅天顶浇铸混凝土准备封顶时突然倒塌，数十名施工人员 瞬间被埋进钢管和混凝土形成的〃山包〃中 双向井式屋盖24mx26.8m ,大梁500x1600~ 1850mm 钢管扣件排架支模,梁底支模高度约为36m （地下室两层）
架子底部步高约L8m ,在 地坑处步高达2.6m ,均无扫地 杆
事故发生后，查看残存钢管 支架，立杆连续4根钢管接头在 同_高度
钢管立杆间距lmxlm ,梁 下立杆增加密度为0.5m ,但水 平连系杆未增加，立杆横向约束
贵阳国际会议展览中心
事故时I寸 事故情况；
*2010年3月 14 日 11 : 30
m靛展馆之间连廊在浇筑混凝土过程中, 模板涕体系发生垮塌
9人死亡,］人重伤,26人轻伤
事故后果:
事故背景:
模板支撑体系8.9米高,坍塌面积约480m2 ,
中间向下塌陷,两边支撑架体及模板钢筋向中间 部位倾斜覆盖

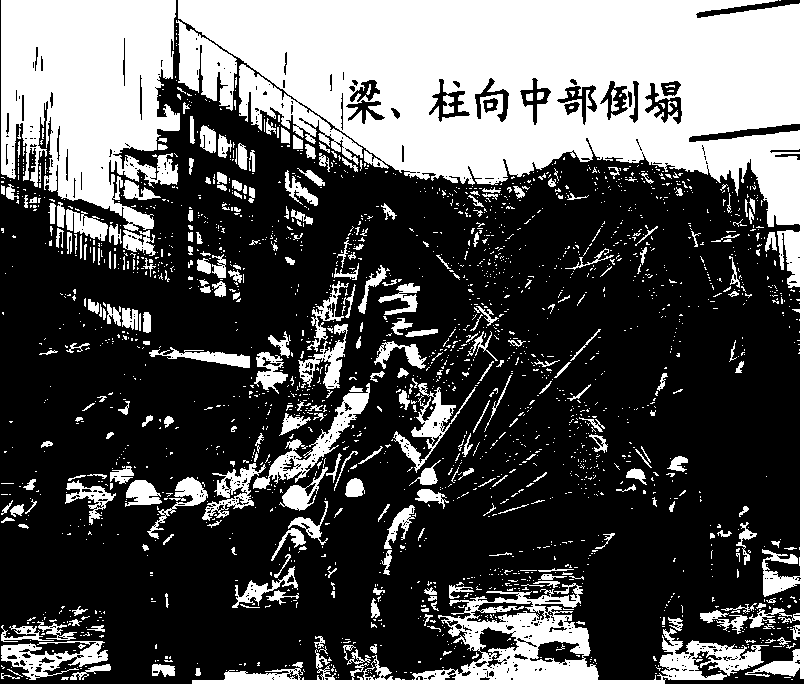

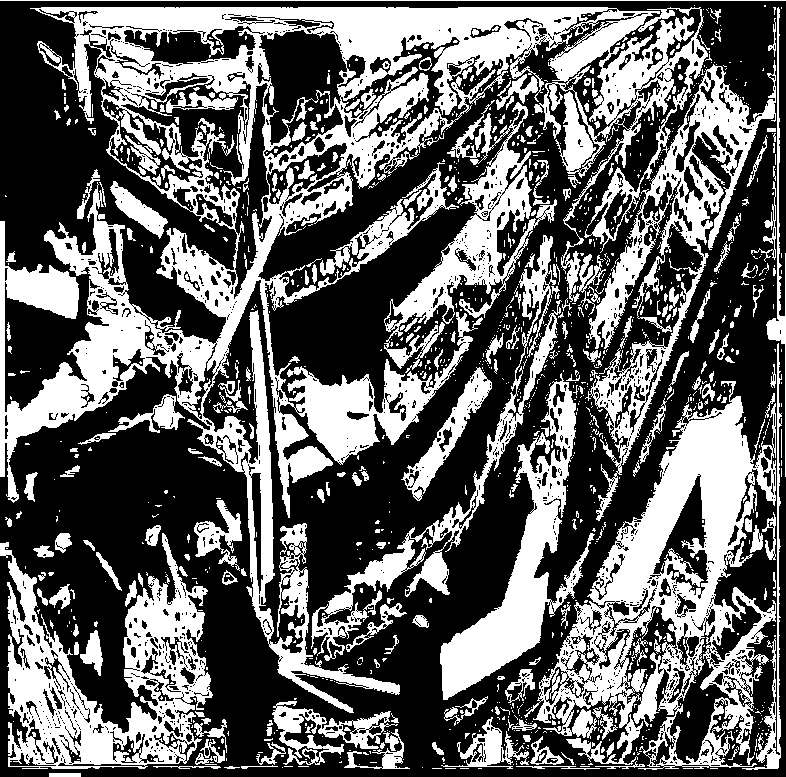

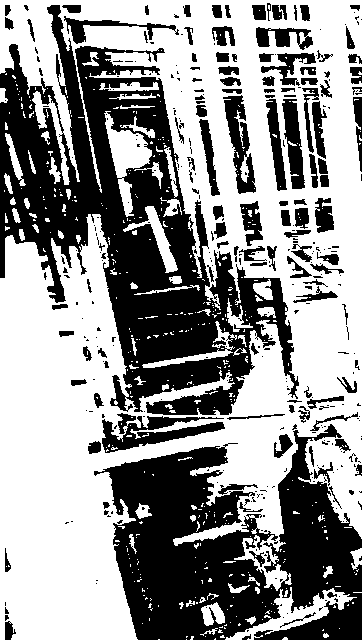

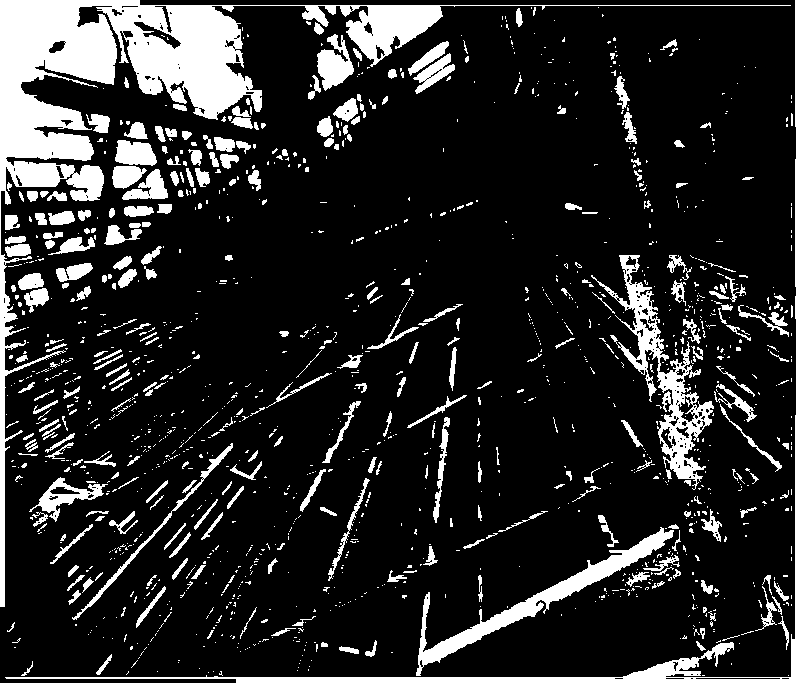

垮塌现场局部照片
事故原因分析
剪刀撑未设置
1针对性不强 •方案套用、借用模板，大量内容与现场模架施工工艺情况不符
2计算有误
-设计计算参数与材料不符（现场钢管壁厚2.8mm ,方案按3・5mm ）
-方案缺浇筑混凝土时泵管产生动荷载和梁连接扣件抗滑载力计算
3附图缺失
方案中缺支模区域立杆、纵横向水平杆平面布置图、水平剪刀撑 布置图，竖向剪刀撑布置投影图、支撑系统监测平面布置图等
4无危险源识别及应急措施
方案中未明确高支模搭设、使用、拆除紧急情况下的处理措施 缺重大危害及危险源识别清单
5架体构造不明确
未明确梁下木枯的放置要求、剪刀撑角度、可调托长度，缺高支 模封顶杆往下3米危险区加密水平剪刀撑
施工现场未按方案要求搭设验收通道，验收记 录表无大梁验收记录,验收程序与方案
验收条件及验收程序
验收条件：高支模方案中须搭设验收 通道。
验收程序:高支模验收由项目技术负 责人组织施工员、质量员、安全员参加, 并且大梁验收每根必验。
立杆间距过大，板下立杆纵向间距是L2m-1.3m ,横向1.05m-1.3m ,肋梁下纵向立杆间 距是0.68m-0.7m，横向0.7m-0.72m
立杆间距
方案中基本架体:
板下立杆双向间距搭设标准为lm X lm 肋梁下立杆双方间距0.6m X 0.6m
58＜斐夔―事整例碧M赛燒睡三簣画應囈車3
事故原因分析
立杆多处采用搭接和错位搭接,造成受力杆偏 心受力
水平杆设置不合理,现场每隔多根立杆设置一 道双向水平杆，横、纵向水平杆强度和刚度达
水平杆设置
方案中基本架体:
步高l.8m ,水平杆搭设每步高处双向设置
不到实际验算要求
现场高支模支撑体系四周未设置连续的剪刀撑, 支撑体系内部未设置纵、横向竖向剪刀撑及水 平剪刀撑
剪刀撑设置
方案中基本架体:
步高l.8m ,水平剪刀撑每3m设置一道, 竖向剪刀撑每4跨步双向设置
事故原因分析
混凝土浇筑
高支模混凝土采用从箱梁高处向低处浇筑碇的 方式,2根输送泵管未单独架设,泵管从内部穿 过架体联为一体
高支模混凝土浇筑时违反《高支模施工方案》 规定，现场采取柱、梁板同时浇筑的方式
事故责任认定
监理单位责任:
1） 对施工单位梁板柱同时浇筑的违规作业行为，未能发现并制止。
2） 对施工单位逾期未整改的安全隐患情况没有及时向建设单位报告。
监理单位责任人:分公司总经理、总监理工程师、片区总监理工程师、现场安
全监理员均撤销其有关的执业资格岗位证书，并分别处0.9-475元罚款。
