第 一 部 分
高压架空线路
电能作为二次能源，由于具有易于与其他能量互相转换，便于操作和控制。可以经济而又简便地进行远距离传输和分配等特点，所以在国民经济各部门，现代化工农业生产、交通运输和人民生活中，得到了广泛的应用。电能不能大量储存，因此，电能的生产、传输和使用必须在同时进行。这就需要将发电、变电、输配电和用电各个环节，组成一个发、供、用电的整体。为了提高供电的可靠性和经济性，目前广泛通过联络线路将各个单独供电的发电厂联合起来并联运行。这些由不同类型的发电机、升降压变电所、输配电线路、配电装置及电能用户组成的对电能进行不间断生产、传输、分配和使用的联合系统，称为电力系统。
电力系统中由各级电压的输配电线路和变电所组成，称为电力网。电力网是连接发电厂和用户的中间环节，是传送并分配电能的装置。电力网由不同电压等级的输配电线路和变电所组成，按其功能常分为输电网和配电网两大部分。输电网是由35kV及以上的输电线路和与其相连接的变电所组成，是电力系统的主要网络，其作用是将电能输送到各个地区的配电网或直接送给大型企业用户。配电网由10kV及以下的配电线路和配电变压器所组成，其作用是将电能送至各类用户。
电力网分为地方网和区域网两大类。电压在110kV及以上的电力网称为区域性电力网；电压在110kV以下的电力网称为地方性电网。目前，我国己投入运行的输电线路为110kV、220kV、330kV和500kV电压等级。电压等级通常用变压器高压侧的额定电压来表示，如10、35、110、220、330、500kV。（如电力部门的变电站：220kV站、110kV站就是指该变电站的进线电压分别是220kV、110kV，再将电压降低到下一级电压。）

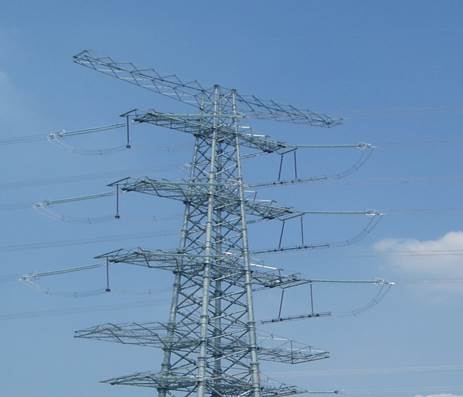

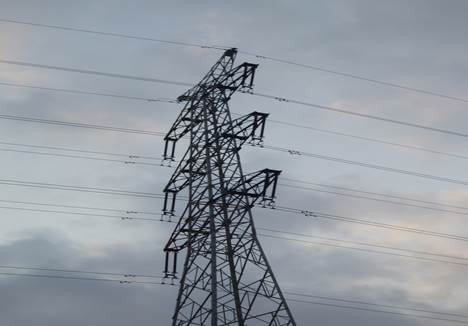

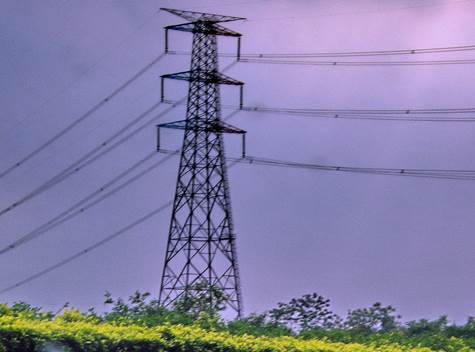

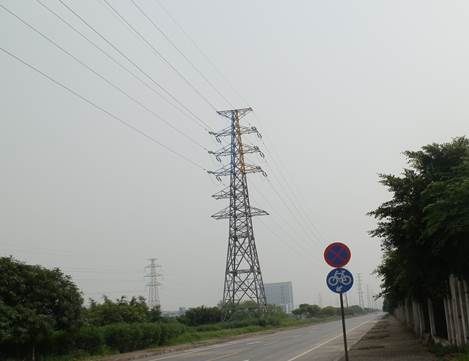

图1：500kV超高压输电架空线路（同杆塔双回路【铁塔型】）

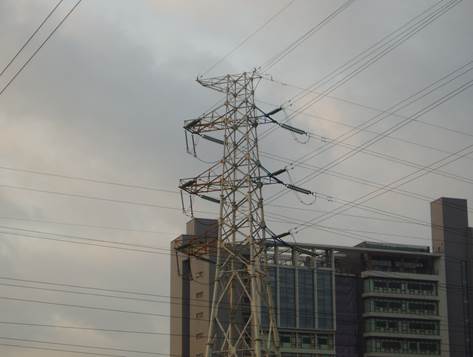

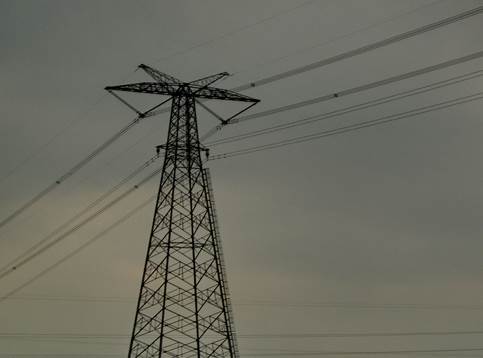

图2：110kV电压的架空输电线路
图3为220kV架空输电线路（直线段－—同杆塔双回路【铁塔型】），顶部两条单导线均为架空避雷线，两边悬挂的各为三相线路（自上而下：黄、绿、红三相，每一相由两条单导线组成）。
图4为220kV架空输电线路（转角段——同杆塔双回路【铁塔型】），其余与上图相同。
图3
图4
图5
图5为330（500）KV高压输电架空线路（同杆塔双回路【铁塔型】）顶部两条单导线均为架空避雷线，两边悬挂的各为三相线路（自上而下：黄、绿、红三相，每一相由四条单导线组成）。
图6：500（330）KV的直流输电线路
图7

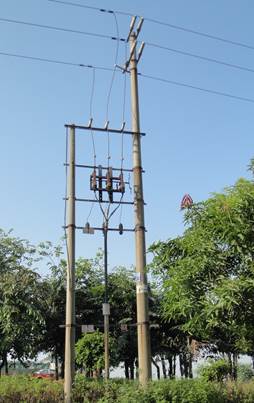

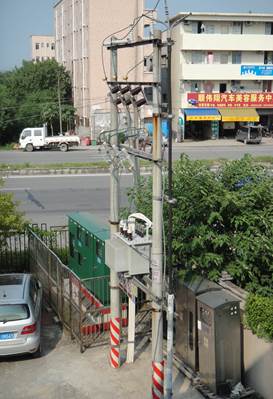

图7为10kV供电线路及其户外的配电装置，如：台架式安装的变压器、高压隔离开关、跌落式熔断器（高压保险丝）、避雷器、10kV电缆头以及低压配电装置。
图8：10kV架空线路的电压等级、线路名称、引接杆号。
第二部分
配电变压器的类型、安装容量
用户常用的各种动力变压器型号、规格有：
S7、S9、S11型的油浸自冷式变压器、SCB10型干式变压器（无油，高、低压绕组采用环氧树脂浇注绝缘）、ZBW型组合式变压器站等；
型号中的数字：7、9、10、11表示设计序号。如果加注“L”，则表示变压器绕组的材质是铝材质，无加注字母则表示是铜材质（铜材质一般不需加注）。
例如：SL9－□（容量－KVA）∕□ （高压侧电压－KV） 表示： SL9型的油浸自冷式铝芯变压器，其设计序号为9。
变压器容量的表示单位为KVA（仟伏安——为视在功率，按经验计算方法：容量乘以1.4倍得出的数目，便是变压器低压侧的额定电流值，用来计算变压器的供电能力，高压侧为容量乘以0.06得出的数目, 便是变压器高压侧的额定电流值。）

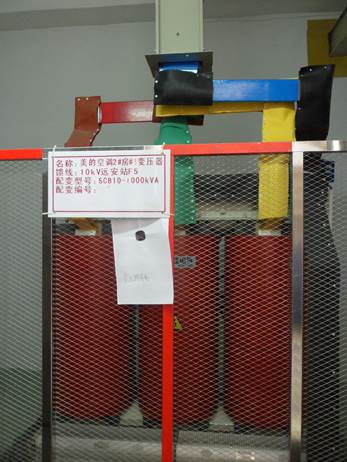

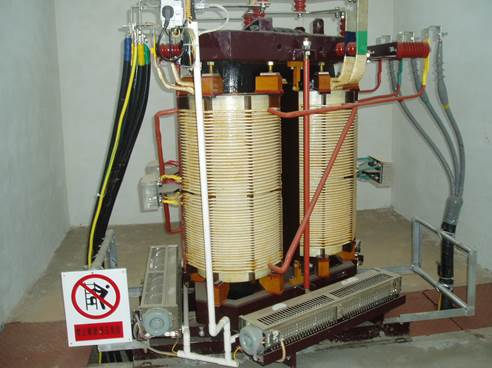

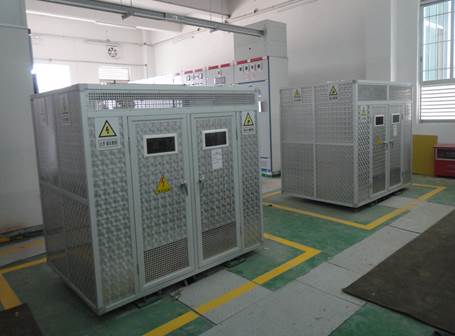

图9：干式变压器SCB10—1000kVA
图10

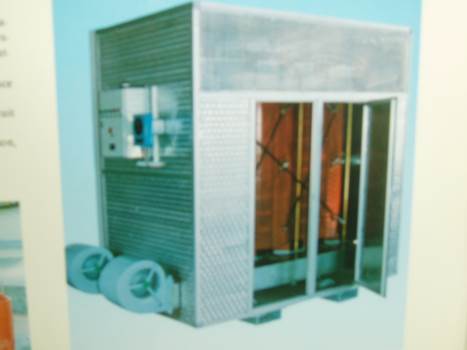

图10为强迫风冷变压器，带防护等级为ⅠP23的金属外壳、温度控制箱及温度显示器的型式。防护等级ⅠP23的含义：其中 2——能防止直径大于12㎜，长度不大于80㎜的固体异物进入壳内；能防止手指触及壳内带电部分或运动部件。3——防淋水。与垂直成60°范围以内的淋水无有害影响。

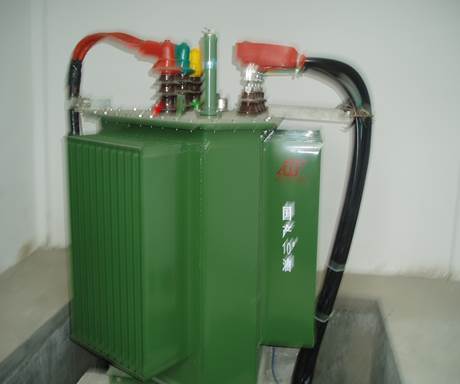

图11：S11—M型油浸免维护式变压器
图12

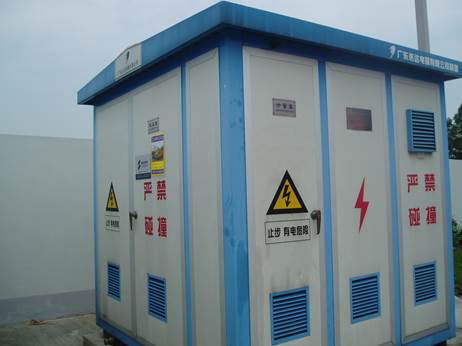

图12为ZBW型是变配电一体化的箱式组合，是临时性供电的最佳选择，集高压进线、变压器、计量和低压配电装置，亦可作小容量用电企业的变配电装置。
图13
图13为强迫风冷变压器，带ⅠP20外壳、温度控制箱及温度显示器的型式。
图14

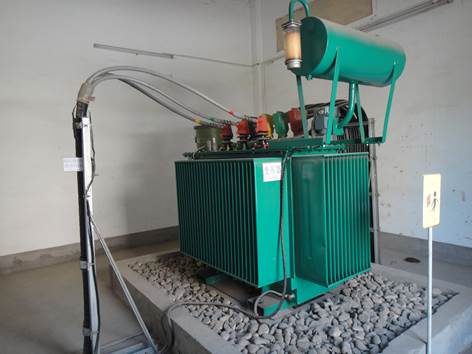

图14为S9型油浸式变压器（带油枕——油箱，电缆引接侧为10kV电源，后侧为低压380∕220V三相四线输出）

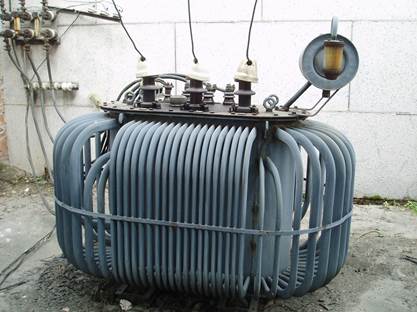

图15

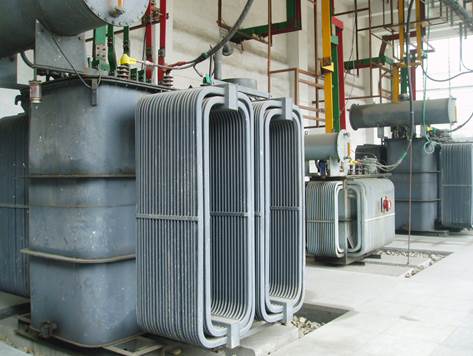

图15为整流变压器，配套硅整流装置后，输出直流电源，用于化工生产需要直流电进行电解工艺的设备。
图16：SG11-500kVA变压器
图17

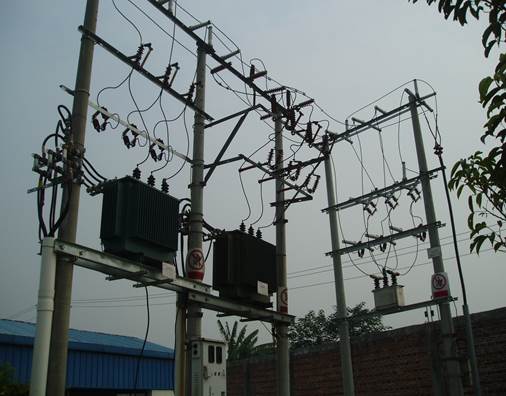

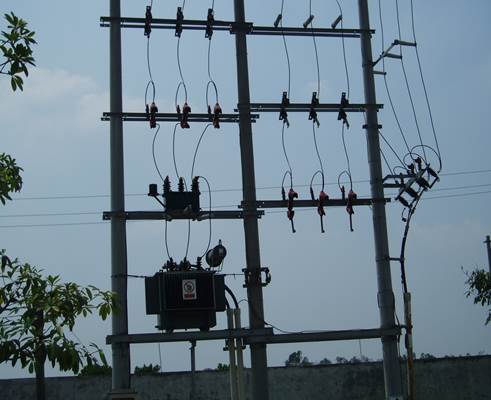

图17、图18为台架式安装的变压器（S9型），其配套设备有：高压隔离开关（GW9－10型为户外式，作为电源的操作开关），跌落式熔断器（RW4－10型，作为变压器的保护装置），避雷器（作为进线电源的防雷设施）等。操作时必须采用电气安全绝缘工具（10kV等级的：绝缘棒、绝缘手套、橡胶绝缘靴），设专人监护。（W—户外型式，N—户内型式）
图18

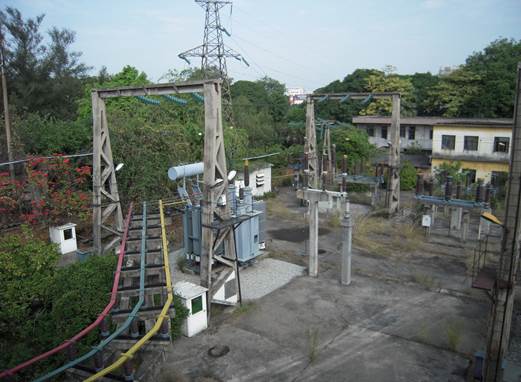

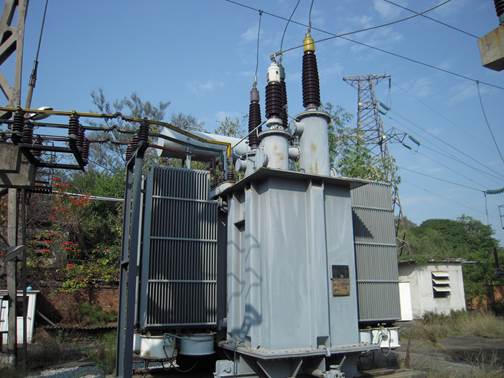

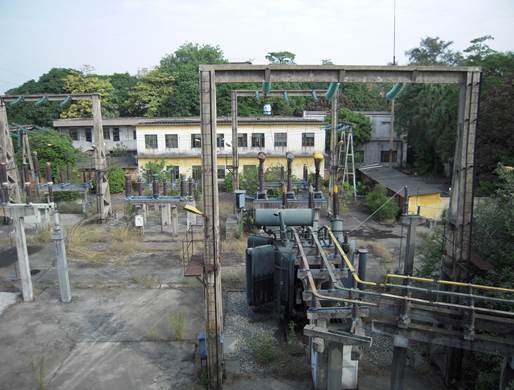

图19为变电站内的主变压器及其架空进线电源（110kV）和10kV出线（母排式安装）系统，是由于企业的用电负荷需求量较大，需要设置在高一个档次的电压等级来供电，先将110kV电压降为10kV，再由10kV系统的动力变压器将10kV电压降为0.4kV，这就是我们常说的380∕220V电压等级。
图19
图20

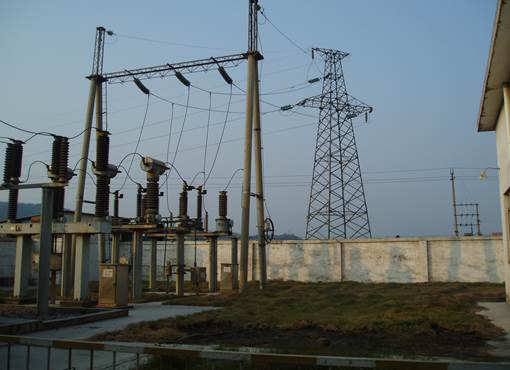

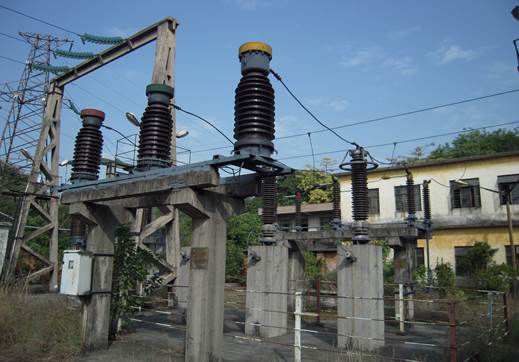

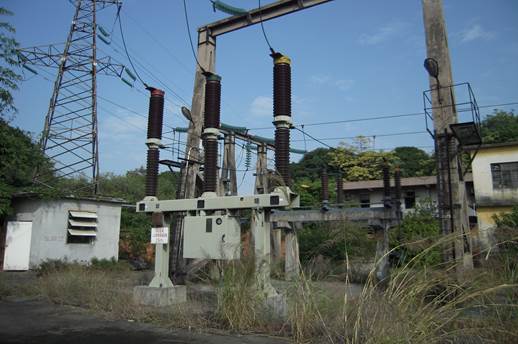

图20为变电站内的110kV架空进线电源（配电装置：电源开关——断路器、电流互感器、电压互感器、避雷器等，它们的耐压强度——电压等级都是110kV）
下图（图21、图22）为110kV变电站的全貌
图21
图22
图23
图23为变电站内设置的高压断路器（近处）、高压隔离开关（远处）；隔离开关的开、合作用是指示线路是否供电，它只能在供电设备未有负荷的状态下操作，断路器的分闸、合闸是可以在任何时候、任何状态进行操作，而且可远程操作。
图24为变电站内设置的高压避雷器（远处），电压互感器（近处）。
图25

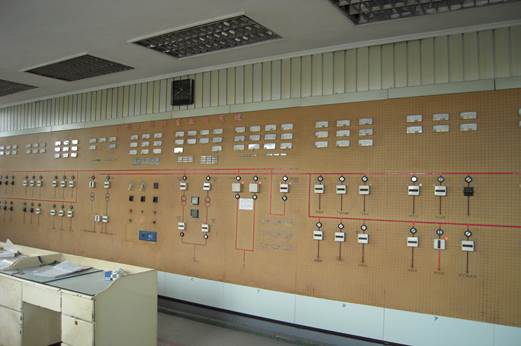

图25为110kV总降压站的控制室，正面为倒闸操作（远距离操作）开关、供电系统模拟屏及实时的电流、电压、功率、频率等显示仪表。
图26

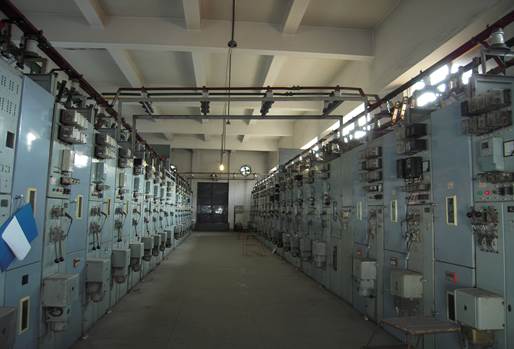

图26为具有一定规模的高压配电开关室（42台高压开关柜，其高压开关－—断路器分别采用少油开关或真空开关），分别由两台主变供电，设联络开关柜，可实施多种供电方式。
图27
图27是某企业较为规范的高压配电装置（高压侧的主结线为单母线不分段接线的系统）
第三部分
高、低压配电系统的类型、安装型式

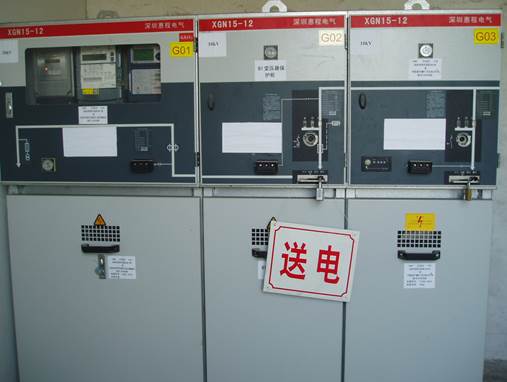

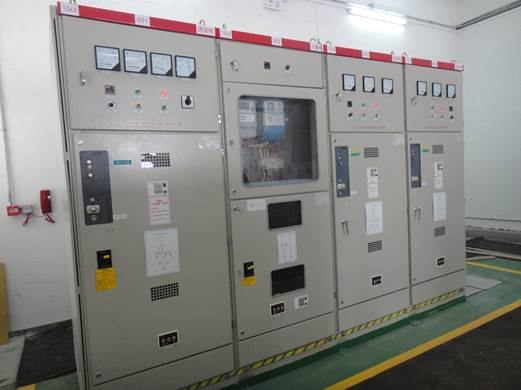

图28：XGN15—12型高压开关柜（其中包括进线柜、计量柜、出线柜）

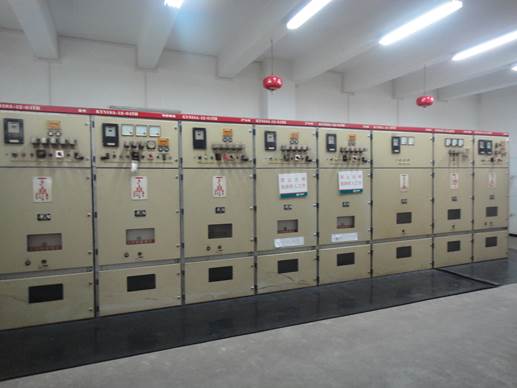

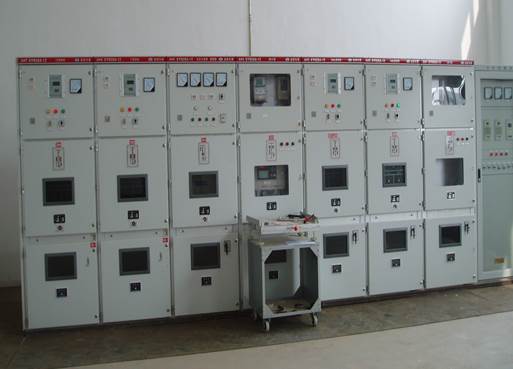

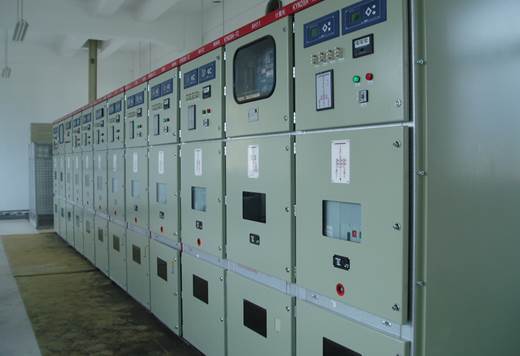

图29：KYN—12型高压开关装置（由多台柜组成）

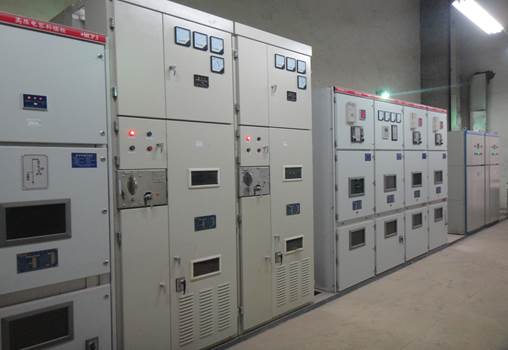

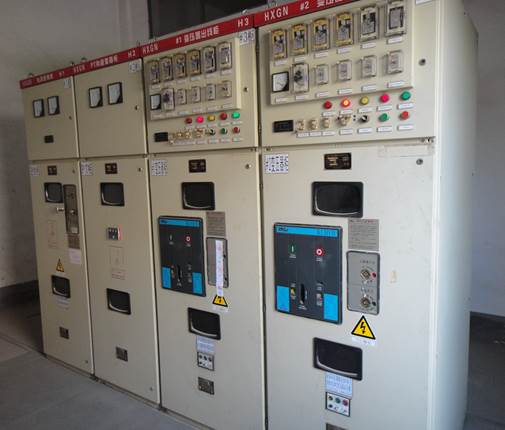

图30：HXGN型高压开关柜
图31
图31中三台柜组成部分为高压（10KV）无功功率补偿开关柜、后面四台为KYN—12型高压开关装置、最后两台为直流电源柜。
图32

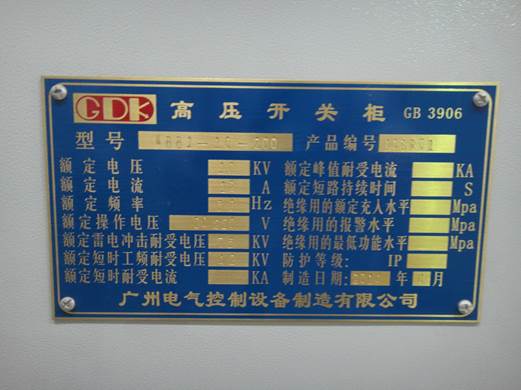

图32为高压开关柜铭牌：型号、额定电压（10kV）、额定电流（A）、额定频率（50Hz）
图33：高压开关装置
图34：高压开关柜

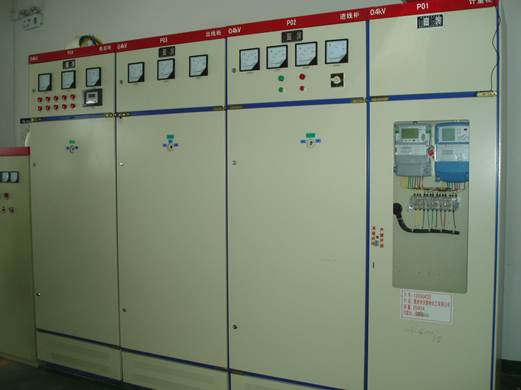

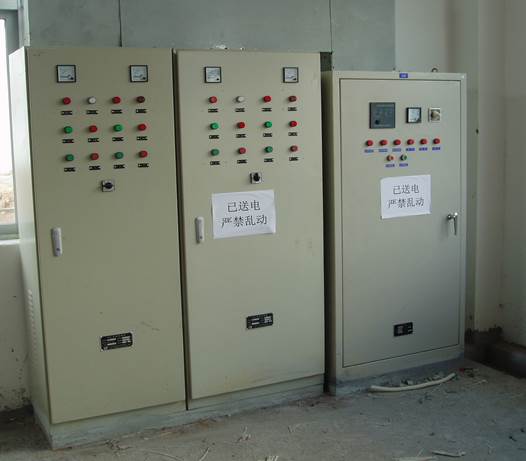

图35为低压配电装置（包括总柜、低压无功功率补偿开关柜等）

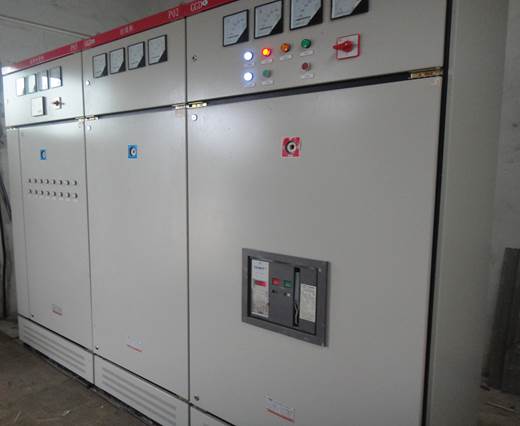

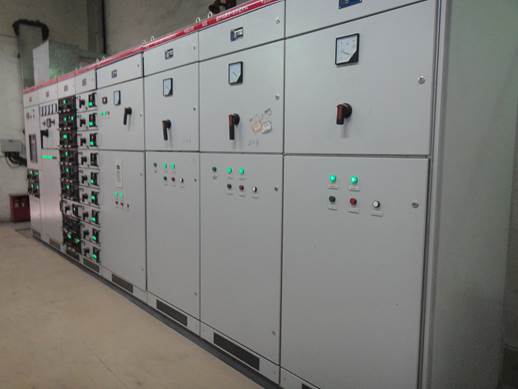

图36：GCK型低压配电柜系列

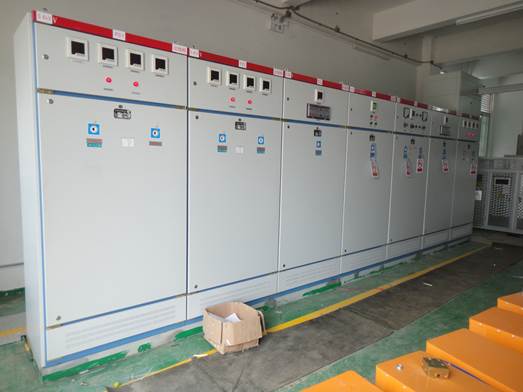

图37：GGD型低压配电柜系列
图38：GGD型低压配电柜系列

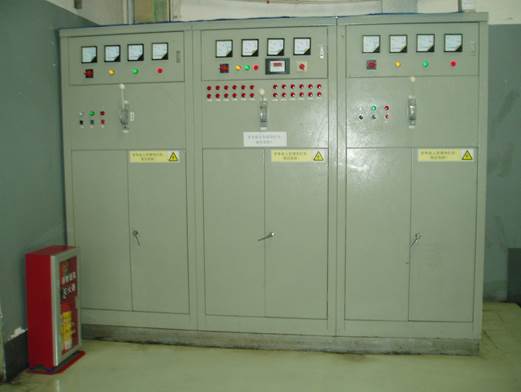

图39为PGL型低压配电柜（右侧为总柜、中间为低压无功功率补偿开关柜、左侧为分路输出柜）
图40
图40采用XL—21型动力配电柜的供电方式，可设置在生产现场进行直接操作、维护和检修，可根据配电系统的需要和不同容量，设置多个不同容量的电气回路。
第四部分

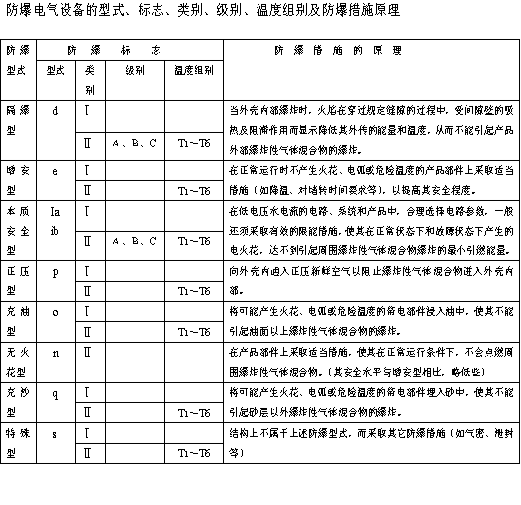

防爆电气设备及线路的安装规范
《中华人民共和国安全生产行业标准》（AQ3009—2007）
《危险场所电气防爆安全规范》2008－01—01实施
5.1选型原则
防爆电气设备的选型原则：
a) 防爆电气设备的选型原则是安全可靠，经济合理。
b) 防爆电气设备应根据爆炸危险区域的等级和爆炸危险物质的类别、级别和组别选型。
6.1 爆炸性气体环境电气线路和防爆电气设备的安装
6.1.1 爆炸性气体环境电气线路的安装
爆炸性气体环境电气线路的安装方式可分为电缆布线方式和导管布线方式。
6.1.1.2
导管布线
6.1.1.3.1
允许使用的导管:
a) 配线导管应采用低压流体输送用镀锌焊接钢管。
b) 与隔爆外壳相关的导管应按以下选型：
1) 重规螺纹钢管、无缝钢管或符合GB/T14823.1规定的焊缝钢管；或
2) 挠性金属导管或复合材料结构，例如金属导管具有塑料或合成橡胶套（有国家检验机关颁发防爆合格证书的）。
6.1.1.3.2
导管与导管、导管与导管附件及导管与电气设备间须用螺纹连接,电气管路之间不得采用倒扣连接,导管与电气设备间的连接应满足相应的防爆型式要求，示例参见附录E。
6.1.1.3.3 钢管连接螺纹加工应光滑、完整、无锈蚀，在螺纹上应涂电力复合脂或导电防锈脂。不得在螺纹上缠麻或绝缘胶带及涂其他油漆。
6.1.1.3.10
导管系统中下列各处应设置与电气设备防爆型式相当的防爆挠性连接管：
——电动机的进线口；
——导管与电气设备连接有困难处；
——导管通过建筑物的伸缩缝、沉降缝处。
6.1.1.4
接地
6.1.1.4.1 电气设备的金属外壳、金属构架、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分均应接地。
6.1.14.2 爆炸危险场所除2区内照明灯具以外所有的电气设备，应采用专用接地线；宜采用多股软绞线，其铜芯截面积不得小于4㎜2。金属管线、电缆的金属外壳等，可作为辅助接地线。中性点不接地系统，接地电阻值不大于10Ω；中性点接地系统，接地电阻值不大于4Ω。
6.1.1.4.1 在爆炸气体危险环境2区内的照明灯具，可利用有可靠电气连接的金属管线系统作为接地线，但不得利用输送易燃物质的管道。
6.1.1.4.2 接地干线应在爆炸危险区域不同方向不少于两处与接地体连接。
6.1.1.4.8 铠装电缆引入电气设备时，其接地芯线应与设备内接地螺栓连接，其钢带或金属护套应与设备外接地螺栓连接。
6.1.1.4.9 在电气安装的设计和运行中，应考虑静电、雷电作用、电磁辐射等所造成的影响。
6.1.2.1.7 电气设备多余的电缆引入口应用适合于相关防爆型式的堵塞元件进行堵封。除本质安全设备外，堵塞元件应使用专用工具才能拆卸。
6.1.2.1.8 电气设备的电缆和导管连接应符合有关防爆型式的要求。
6.1.2.1.9 密封圈和压紧元件之间应有一个金属垫圈，压紧元件应满足产品说明书的要求，并应保证使密封圈压紧电缆或导线。
6.1.2.1.10 电缆外护套外径与密封圈内径的配合应适宜并满足产品说明书的要求，密封圈不应有老化现象。
《电气置装安装工程爆炸和火灾危险环境电力装置施工及验收规范》 （GB50257—96）
第3.2.3.3条：电缆引入装置或设备进线口的密封,应符合下列要求：
⑴装置内的弹性密封圈的一个孔，应密封一根电缆；
⑵被密封的电缆断面，应近似圆形；
⑷弹性密封圈压紧后，应能将电缆沿圆周均匀地被挤紧。
第3.3.3条：电气管路之间不得采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应紧贴。
第3.3.6条：钢管配线应在下列各处装设防爆挠性连接管：1、电机的进线口。2、钢管与电气设备直接连接有困难处。3、管路通过建筑物的伸缩缝、沉降缝处。
第3.3.8条：电气设备、接线盒和端子箱上多余的孔，应采用丝堵堵塞严密。当孔内垫有弹性密封圈时，则弹性密封圈的外侧应设钢质堵板，其厚度不应小于2㎜，钢质堵板应经压盘或螺母压紧。
《爆炸危险环境电力装置设计规范》（GB 50058－2014）
5.1.1
爆炸性环境的电力装置设计应符合下列规定：
1 爆炸性环境的电力装置设计宜将设备和线路、特别是正常运行时能发生火花的设备布置在爆炸性环境以外。当需设在爆炸性环境内时，应布置在爆炸危险性较小的地点。
2 在满足工艺生产及安全的前提下，应减少防爆电气设备的数量。
3 爆炸性环境内设置的电气设备和线路应符合周围环境内化学、机械、热、霉菌以及风沙等不同环境条件对电气设备的要求。
4 在爆炸性粉尘环境内，不宜采用携带式电气设备。
5 爆炸性粉尘环境内的事故排风用电动机在生产发生事故的情况下，在便于操作的地方设置事故启动按钮等控制设备。
6 在爆炸性粉尘环境内，应尽量减少插座和局部照明灯具的数量。如需采用时，插座宜布置在爆炸性粉尘不易积聚的地点，局部照明灯宜布置在事故时气流不易冲击的位置。
粉尘环境中安装的插座开口的一面应朝下，且与垂直面的角度不应大于60°。
7 爆炸性环境内设置的防爆电气设备应符合现行国家标准《爆炸性环境 第1部分：设备 通用要求》GB3836.1的有关规定。
5.4.1 爆炸性环境电缆和导线路的选择应符合下列规定：其中：
7 在架空、桥架敷设时电缆且采用阻燃电缆。当敷设方式采用能防止机械损伤的桥架方式时，塑料护套电缆可采用非铠装电缆。当不存在会受鼠、虫等损伤情形时，在2区、22区电缆沟内敷设的电缆可采用非铠装电缆。
5.4.3 爆炸性环境电气线路的安装应符合下列规定：
1 电气线路且在爆炸危险性较小的环境或远离释放源的地方敷设,并应符合下列规定：
1) 当可易燃物质比空气重时，电气线路且在较高处敷设或直接埋地；架空敷设时宜采用电缆桥架；电缆沟敷设时沟内应充砂，并宜设置排水措施。
2) 电气线路宜在有爆炸危险的建、构筑物的墙外敷设。
3）在爆炸粉尘环境，电缆应沿粉尘不易堆积并且易于粉尘清除的位置敷设。
2 敷设电气线路的沟道、电缆桥架或导管，所穿过的不同区域之间墙或楼板处的孔洞应采用非燃材料严密堵塞。
3 敷设电气线路时且避开可能受到机械损伤、振动、腐蚀、紫外线照射以及可能受热的地方，不能避开时，应采用预防措施。
4 钢管配线可采用无护套的绝缘单芯或多芯导线。当钢管中含有三根或多根导线时，导线包括绝缘层的总面积不且超过钢管截面的40%。钢管应采用低压流体输送用焊接钢管（即镀锌水管，管壁厚度≧2.5㎜）。钢管连接的螺纹部分应涂以铅油或磷化膏。在可能凝结冷凝水的地方，管线上应装设排除冷凝水的密封接头。
5.5.3 爆炸性环境内设备的保护接地应符合下列规定：
1 按照现行国家标准《交流电气装置的接地设计规范》GB∕T
50065的有关规定，下列不需要接地的部分，在爆炸性环境内仍应进行接地：
1）在不良导电地面处，交流额定电压为1000V及以下和直流额定电压为1500V及以下的设备正常不带电的金属外壳；
2）在干燥环境，交流额定电压为127V及以下，直流电压为110V及以下的设备正常不带电的金属外壳；
3）安装在己接地的金属结构上的设备。
2 在爆炸危险环境内，设备的外露可导电部分应可靠接地。爆炸性环境1区、20区、21区内的所有设备以及爆炸性环境2区、22区内除照明灯具以外的其他设备应采用专用的接地线。该接地线若与相线敷设在同一保护管内时，应具有与相线相等的绝缘。爆炸性环境2区、22区内的照明灯具，可利用有可靠电气连接的金属管线系统作为接地线，但不得利用输送可燃物质的管道。
3 在爆炸危险区域不同方向，接地干线应不少于两处与接地体连接。
图1

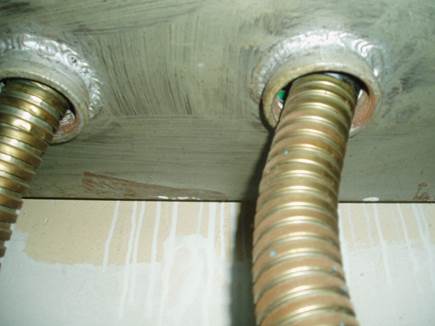

防爆配电装置的进线孔，线路敷设后剩余大量空隙，未有按规范采用防爆挠性连接软管作过渡的螺纹连接，可燃气体可以通过这些空隙进入防爆装置里面，一旦遇到电气火花就会点燃可燃气体，如果达到爆炸极限，就会发生爆炸事件。
图2

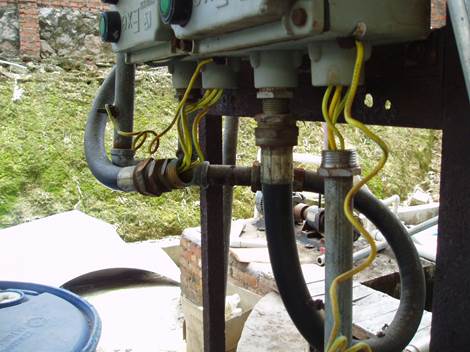

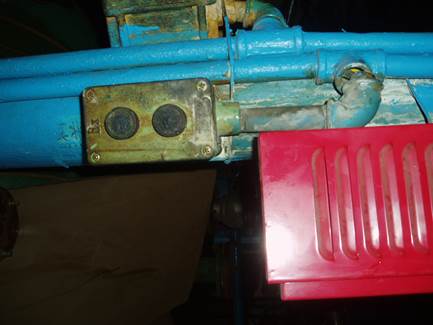

防爆按钮LA58—2的连接采用水管配件弯头和三通，不符合规范要求，而且弯头与三通的连接已经脱落，根本没有密封性能，达不到防爆要求。可燃气体进入管道内，当操作按钮开关时，电火花立即点燃可燃性气体，后果不勘设想。
图3
防爆配电装置的底部进线根本无按规定进行安装，形成一个任由可燃性气体进入的间隔，违反了防爆设施的安装规范，易诱发火灾、爆炸事故。
图4
图5
图4：安装不规范和事故后果与图3相同，均属于无法确保防爆装置的密封性能，是一个隐患问题。 图5：防爆配件安装时未能将安装余孔封堵，未符合规范要求。
图6

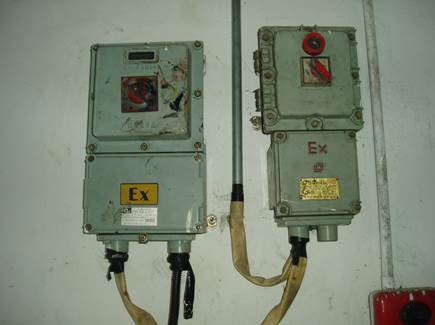

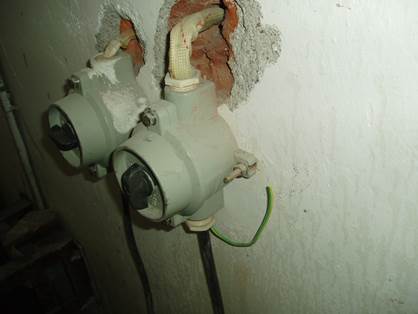

两个防爆照明开关的电源进线采用黄腊通（一种绝缘材料的名称）作过渡连接，不符合规范要求，其中一个开关引出的接地线与电缆同时引出，违反规范要求。
规范的施工是：电源进线部位，应采用焊接钢管螺纹连接或通过防爆挠性连接软管过渡连接；开关内部应有专用接地点，无需由开关内部引出接地线，而焊接钢管全部采用螺纹连接，整体已经属于辅助接地的规定，若要确保接地电阻符合规定，则应该在管外的每一个连接点进行跨接地线。
图7

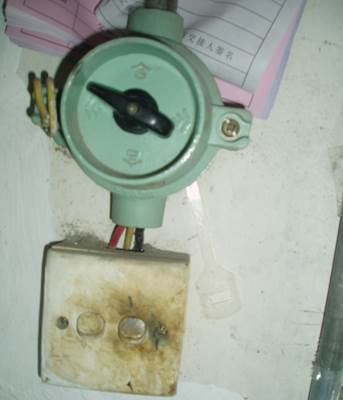

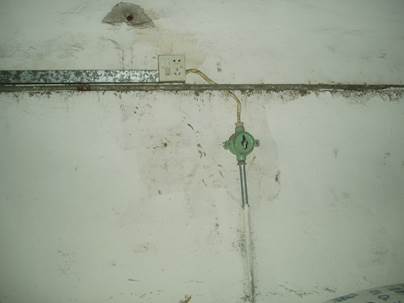

在这种场合下既有防爆型照明开关、又有普通型（非防爆型）插座的安装方式，是一种不伦不类的方式，如果是防爆区域，则普通型插座不能采用，且防爆照明开关的两侧施工安装则不符合规范要求，下方采用电线管无法实施螺纹连接，只能采用插入式，上方则采用黄腊通（绝缘材料）与非防爆型插座连接，根本不符合《爆规》的规范要求。
图8
安装不规范的问题与图2相同。

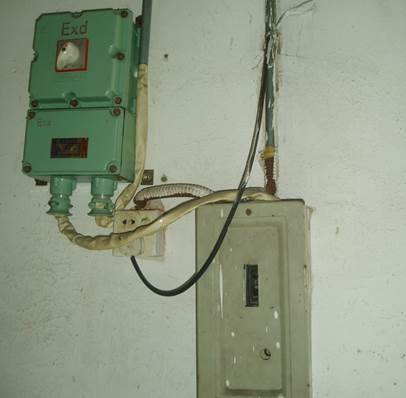

图9
安装不规范的问题与图7相同，上侧是防爆型操作开关，下方则是非防爆型自动开关和插座，以及它们之间的连接，全部不符合规范，只能算是普通的安装方式。
图10
安装不规范的问题与图7相同。
图11

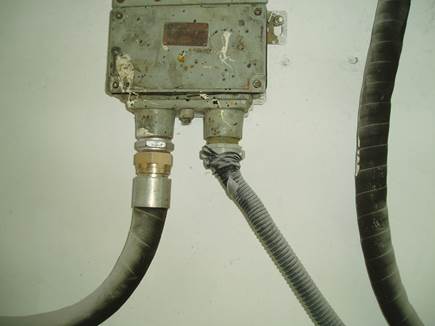

图中防爆型开关装置存在的问题：⑴箱体下方其中两个进线孔采用塑料罗纹软管插入式安装方式、另外一个采用电线管和配件安装方式，均不符合规范要求；⑵还有一个安装余孔未按规范进行封堵；⑶面板上螺丝未能全部好，就投入送电，更不符合规范要求。
图12

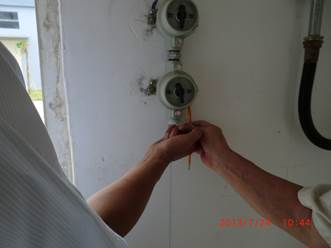

图中的防爆接线盒下方接线余孔未按规定进行封堵，采用铅笔的插入深度，可以说明。
图13

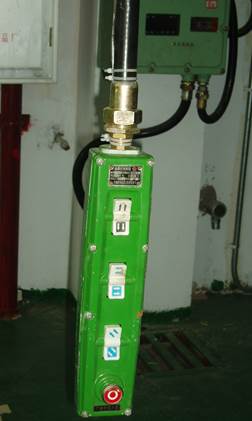

图14
图13：防爆型组合控制按钮，其下方采用自制方式的非防爆型线路过渡接线箱，不符合规范要求，主要是通过接线箱的连接，无法保证其箱体与防爆按钮之间的密封性能。
图14：为规范的装置接线图，其按钮的连接方式，是通过防爆型接线盒作为过渡连接，符合相关的规范要求。
图15
采用一条防爆挠性连接软管同时引入两个电气线路回路，未符合相应的规定要求。
图16

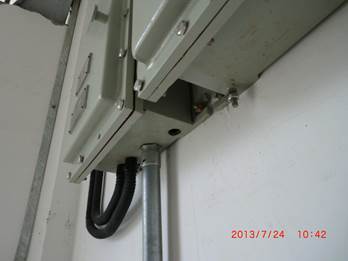

防爆型电气控制器的下方接线是采用塑料波纹软管作过渡连接，不符合规范要求。

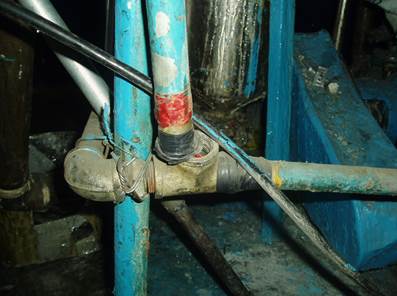

图17

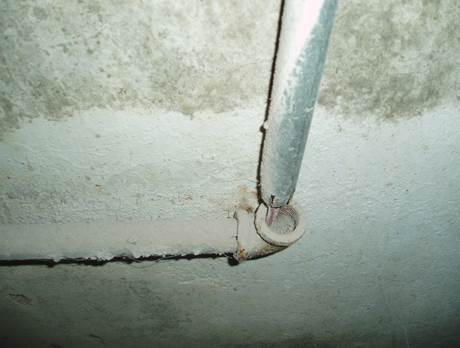

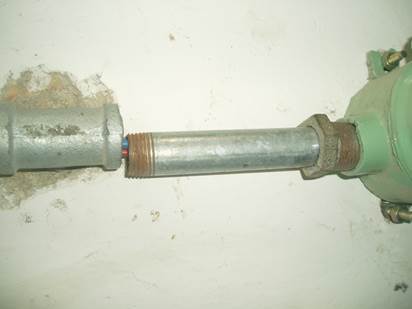

防爆电气线路的安装，采用电线管、配件以及水管直角弯头，安装后其接口已经脱落，根本不符合规范要求。
图18
图中的线路安装是采用镀锌水管、配件等来安装，但由于安装质量差，也达不到规范要求。
图19

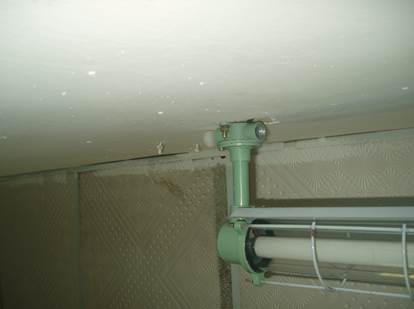

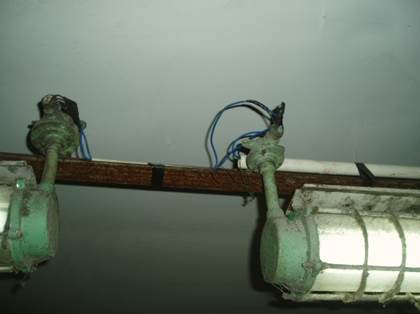

防爆型日光灯安装后，未对余孔进行封堵，不符合规定要求。
图20
防爆型电动机的引接方式不符合规定，其接线盒的配件制造是铸造件，是难以同普通的铁制件直接焊接的，所以，施工后自然脱落是必然的，规范的安装方式如下面的图片。
图21
图为规范的电动机电源线路接入安装图
图22
图22、23中为不符合规范的安装方式，采用塑料软管、黄腊通（绝缘材料——软管），安装余孔未按规范进行封堵。
图23
图24
防爆区域的用电设备采用非防爆型电动机、电源线路的施工方式，不符合规范要求。
图25
整改后符合规范的防爆型排风扇，墙壁上的孔洞为原来不规范的安装孔。
图26
图27

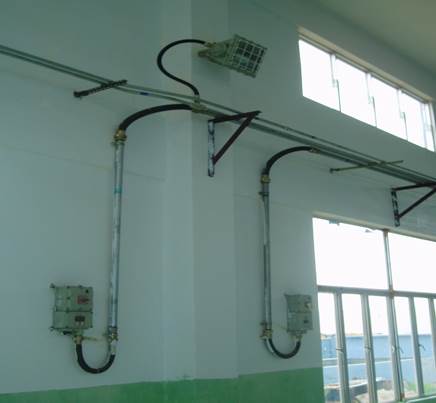

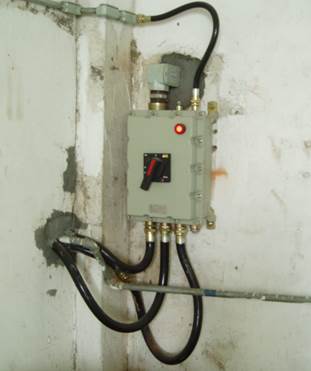

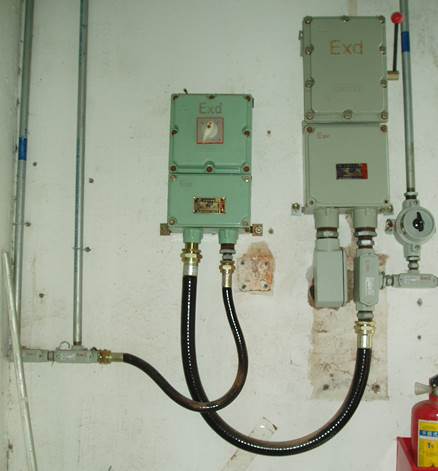

图26、图27为规范的防爆配电箱安装方式。

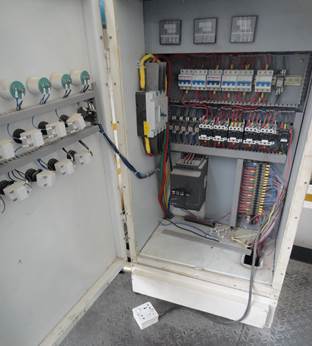

图28

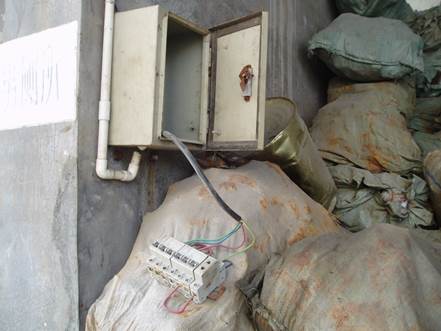

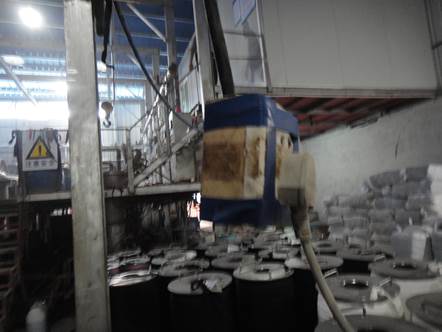

易燃易爆区域（甲类生产车间正常生产的情况下），违规装接非防爆型的临时电源插座，而且防爆配电柜的掩门处于常开状态，存在极大的安全隐患，当区域内可能泄漏的可燃性气体达到爆炸极限，电火花引燃而发生的后果不勘设想。
图29

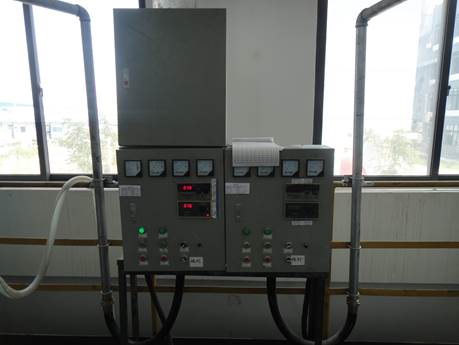

图30

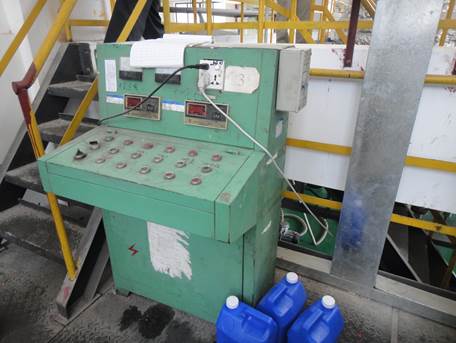

图29、30中分别为甲类车间装设非防爆型配电箱、操作控制台，违反规范的安装方式。
图31
图32

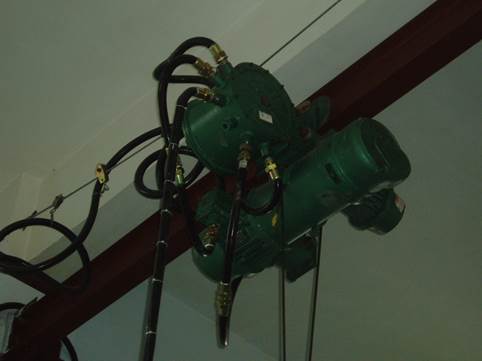

符合规范的防爆型电动葫芦及其控制按钮
图33

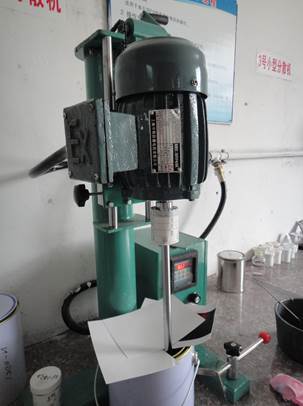

上图为规范的防爆型小型搅拌电动机，配有防爆的调速控制器，专门配套在涂料化工厂的实验室内使用。但目前大多数这些厂家都是采用串激式电动机，而且使用自耦式调压器进行调速（均为非防爆型），运行中易产生电火花，当实验室内存在可燃性气体时，其浓度达到极限时，后果不勘设想，所以是不符合规范要求的。
第五部分
常见电气安全隐患
在接下来的篇幅中，列出了许多企业现场存在的电气安全隐患，为了方便大家学习，用红色圈圈标注出了隐患存在的具体位置并列出了相关标准以便于加深理解。

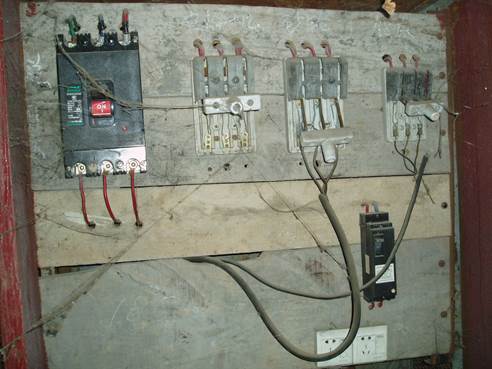

图1

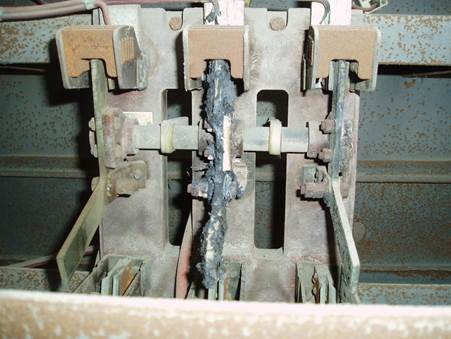

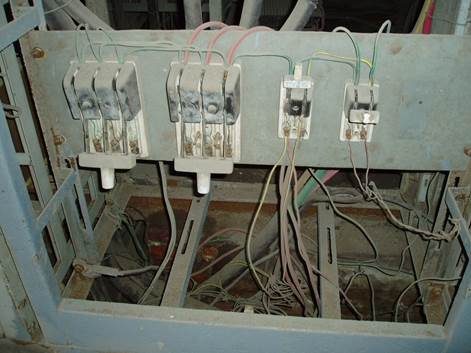

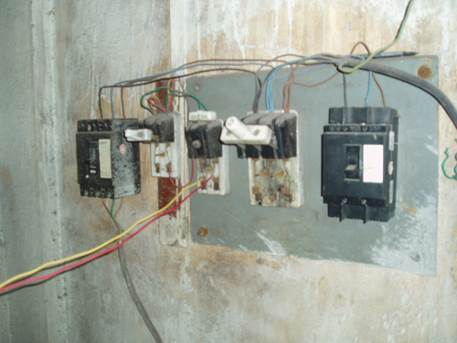

不符合规范的配电板，单相电源开关上、下端和保险丝盒缺盖
图2
配电板上的闸刀开关下端缺防护盖，表面积满蜘蛛网。
规范依据：《低压配电设计规范》（GB 50054—2011）
第5.1.2条：标称电压超过交流方根值25V容易被触及的裸带电体，应设置遮栏或外护物。其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP×XB级或IP2X级。为更换灯头、插座或熔断器之类部件，或为实现设备的正常功能所需的开孔，在采取了下列两项措施后可除外：
1 设置防止人、畜意外触及带电部分的防护设施；
2 在可能触及带电部分的开孔处，设置“禁止触及”的标志。
第5.1.4条：遮第5.1.3条：可触及遮栏或外护物的顶面，其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP××D级或IP4X级。
栏或外护物应稳定、耐久、可靠地固定。
整改要求：撤换缺上、下防护盖的单相电源刀闸开关和缺盖的保险丝盒；或按原设置的回路数量（或加上备用回路）设置规范的带防护箱体的配电箱。

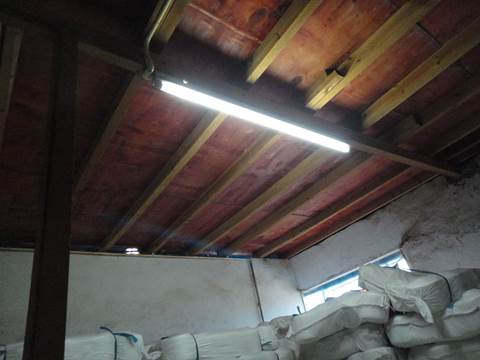

图3

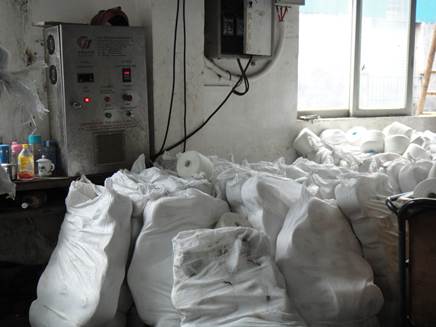

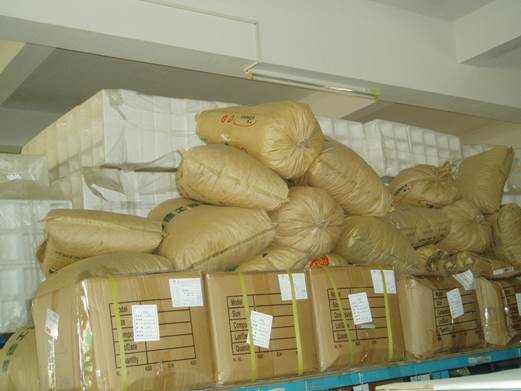

仓库内普通照明灯具（日光灯）靠近易燃物品
图4
仓库内照明灯具下方堆放可燃物料（规范和整改同上）
规范依据：《仓库防火安全管理规则》（1990年4月10日公安部令第6号）
第三十九条：库房内不准设置移动式照明灯具。照明灯具下方不准堆放物品，其垂直下方与储存物品水平间距离不得小于零点五米。（所以灯具下地的面应画出定置线为空间和通道。）
第四十条：库房内敷设的配电线路，需穿金属管或用非燃硬塑料管保护。
第四十一条：库区的每个库房应当在库房外单独安装开关箱，保管人员离库时，必须拉闸断电。禁止使用不合格的保险装置。
第四十二条：库房内不准使用电炉、电烙铁、电熨斗等电热器具和电视机、电冰箱等家用电器。
整改要求：或迁移灯具，或将灯具下方改作通道。

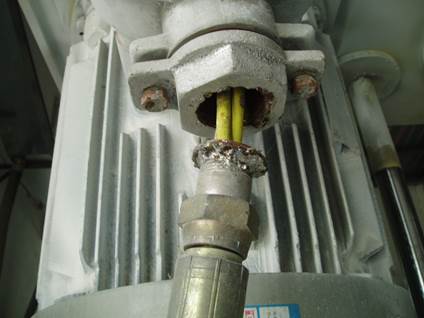

图5

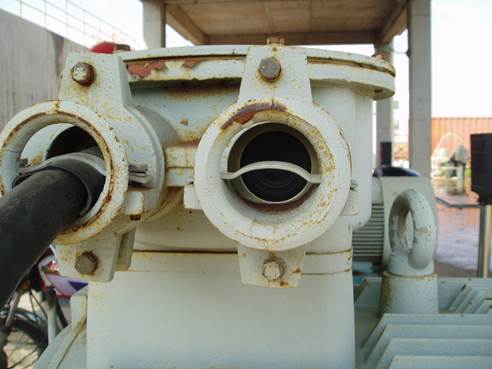

防爆型电动机进线孔内的橡胶密封圈破损。
规范依据：《电气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范》 （GB50257—96）
第3.3.8条：电气设备、接线盒和端子箱上多余的孔，应采用丝堵堵塞严密。当孔内垫有弹性密封圈时，则弹性密封圈的外侧应设钢质堵板，其厚度不应小于2㎜，钢质堵板应经压盘或螺母压紧。
《中华人民共和国安全生产行业标准》（AQ3009—2007）
《危险场所电气防爆安全规范》2008－01—01实施
6.1.2.7.5
电缆和导管布线系统应按时6.1.1的规定进行安装,并满足以下对电缆引入装置和接线端子的补充要求：
a、电缆的连接应通过与电缆相适应的电缆引入装置进行。
b、为了保证接线腔体的防护等级，需使用在电缆引入装置和电缆间有合适密封元件的电缆引入装置（例如使用密封垫圈或螺纹密封胶）。
注：螺纹电缆引入装置与电缆引接板或外壳的接合为6㎜厚及以上时，可以不在电缆引入装置和引接板或外壳间增加密封措施，但电缆引入装置的中心轴线须与引接板或外壳表面相垂直。
C、限制呼吸外壳的密封应能保证外壳的限制呼吸性能。
d、不使用的电缆引入开口应堵塞，以保证外壳的防护等级。

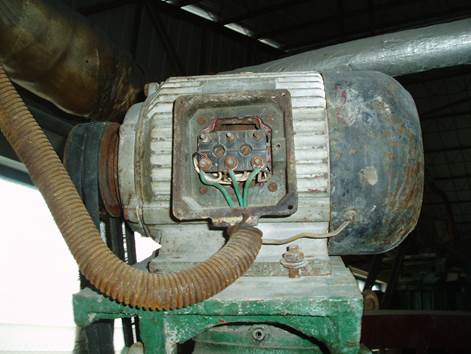

图6、7
⑴ 电动机缺防护罩，保护接地线缠绕在接线盒的螺丝孔上。
⑵ 运行中的电动机缺冷却风叶和防护罩，电源线路缺保护管。在运行中缺冷却风叶，易造成其在运行中产生的温度不断升高而无法散走（只有越来越高）直至电动机发热超过额定温升后烧毁绕组（线圈）。
《机械安全 防护装置
固定式和活动式防护装置设计与制造一般要求》
（GB／T 8196－2003）
第6.4.1条：运动传递部分 对运动传递部分，如皮带轮、皮带、齿轮、导轨、齿杆、传动轴产生的危险的防护，应采用固定式防护装置或活动式联锁防护装置。
《安全用电导则》（GB／T 13869－2008）
第6.13条：保护接地线应采用焊接、压接、螺栓连接或其他可靠连接，严禁缠绕或钩挂。电缆（线）中的绿／黄双色线在任何情况下只能用作保护接地线。
整改要求：更换破损的防护罩；将接地线同时引入电动机的接线盒，在专用的接地螺丝上连接；电源线应加防护套管。
图8

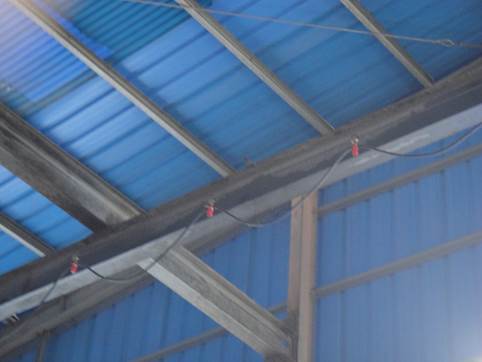

电动葫芦的移动电源电缆未按规定设置牵引线
《起重机电气装置施工及验收规范》
第2.0.9.3条：软电缆安装后,其悬挂装置沿滑道移动应灵活、无跳动，不得卡阻。
第2.0.9.4条：软电缆移动段的长度，应比起重机移动距离长15%～20%，并应加装牵引绳，牵引绳长度应短于软电缆移动段的长度。
第2.0.9.5条：软电缆移动部分两端，应分别与起重机、钢索或型钢滑道牢固固定。
整改要求：采用尼龙绳作为牵引线，保护软电缆的移动能够安全运行。

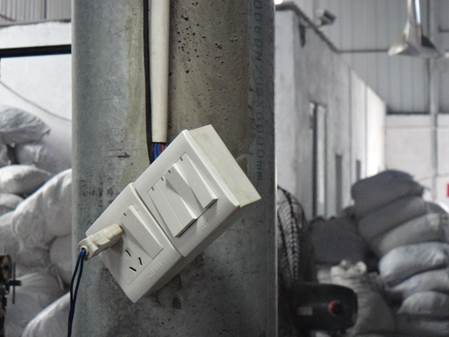

图9

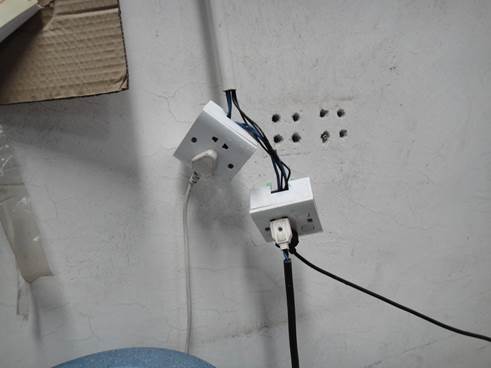

插座松脱未能及时整改
易造成插座内部的接线被拉脱落时，发生电气短路或带电线路导体裸露造成人身触电事故。
整改要求：重新固定插座盒。
图10
电源电缆固定索头护管破损，未能达到固定电缆的作用，且易损伤电缆绝缘。
图11
电线管的固定件松脱，致使电路的线管掉落（后侧两根镀锌电线管）

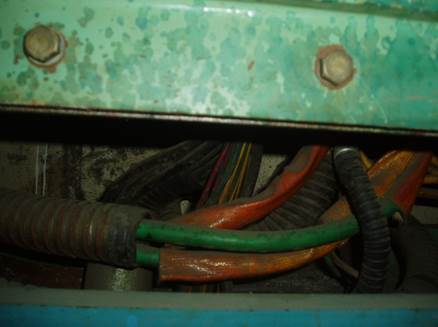

图12

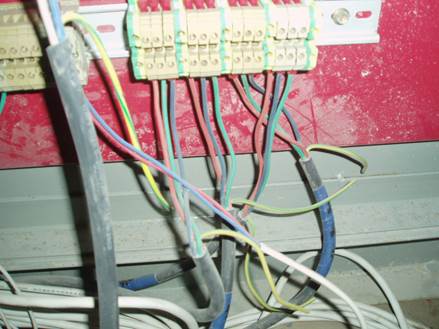

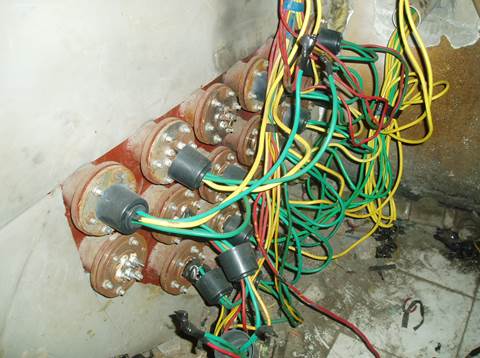

电加热装置的接线部位线路敷设凌乱，易发生电气短路。
图13

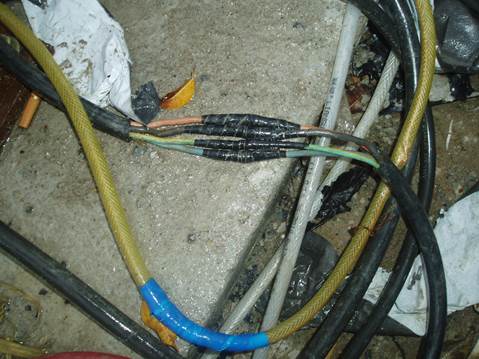

交流电焊机的电源线接驳处搁置在地面上（下雨天拍照）
规范依据：《低压配电设计规范》（GB 50054—2011）
第7.1.1条：配电线路的敷设，应符合下列条件：1、与场所环境的特征相适应；2、与建筑物和构筑物的特征相适应；3、能承受短路可能出现的机电应力；4、能承受安装期间或运行中布线可能遭受的其它应力和导线的自重。
第7.1.2条：配电线路的敷设环境，应符合下列条件：（其中）1、应避免由外部热源产生的热效应带来的损害；2、应防止在使用过程中因水的侵入或因进入固体物带来的损害；3、应防止外部的机械性损害；4、在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响；6、应避免腐蚀或污染物存在的场所对布线系统带来的损害；8、应避免有动物的情况对布线系统带来的损害。
第7.6.8条：无铠装的电缆在屋内明敷，除明敷在电气专用房间外，水平敷设时，与地面的距离不应小于2.5m；垂直敷设时，与地面的距离不应小于1.8m；当不能满足上述要求时，应采取防止电缆机械损伤的措施。
整改要求：做好防止电缆（电线）外部的机械性损害的防护措施。

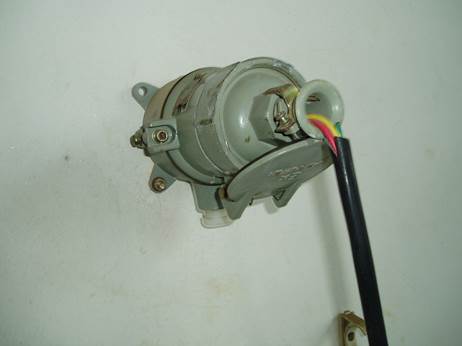

图14
防爆插座的电缆连接、安装方式不符合规范要求（电缆护套绝缘层露出外面，线夹未按规定夹住护套，其中一根导线被剪切露出在外面）
图15

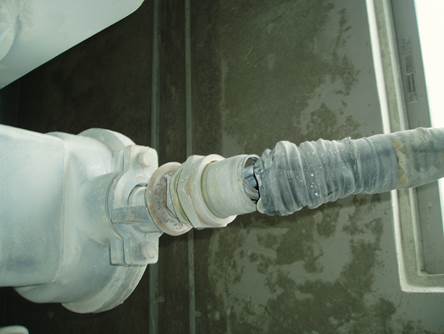

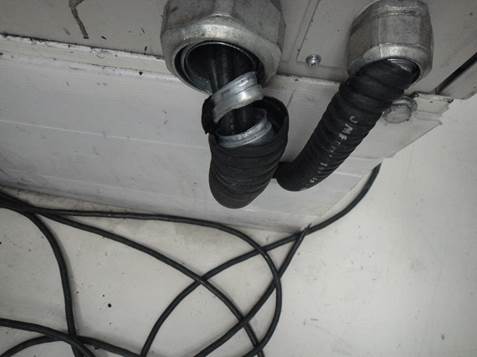

防爆电动机的电源引接管不符合规范要求 ，采用塑胶软管代替。
图16

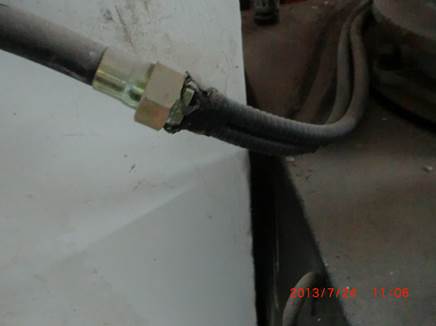

防爆电动机接线部位的连接管破损，露出绝缘导线，未能及时整改。
图17

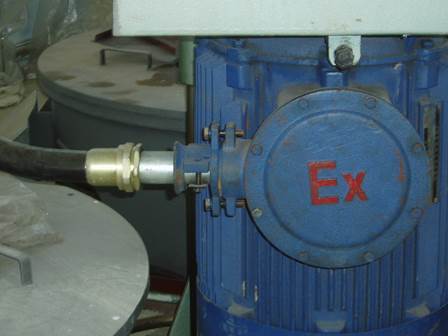

规范的防爆型电动机电源电缆接入的安装方式
《中华人民共和国安全生产行业标准》（AQ3009—2007）
《危险场所电气防爆安全规范》2008－01—01实施
6.1.2.7.5
电缆和导管布线系统应按时6.1.1的规定进行安装,并满足以下对电缆引入装置和接线端子的补充要求：
a、电缆的连接应通过与电缆相适应的电缆引入装置进行。
b、为了保证接线腔体的防护等级，需使用在电缆引入装置和电缆间有合适密封元件的电缆引入装置（例如使用密封垫圈或螺纹密封胶）。
图18

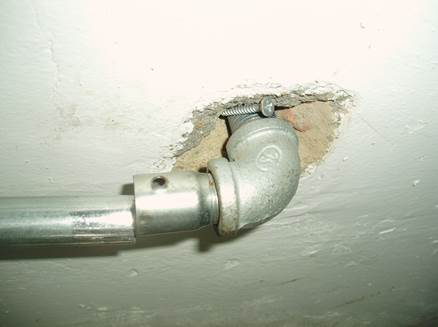

防爆线路转弯部位损坏，未能及时修复，且采用水管配件（弯头）不符合规范要求，应为螺纹连接，采用防爆型穿线盒。
图19
规范的防爆型电源配电装置、主机和油泵的防爆型电动机电源电缆接入的安装方式
图20
防爆型日光灯的电源线路引入不符合规范要求《规范》同上
图21
规范的防爆型电源配电开关装置、防爆型投光灯灯具及电源电缆接入的安装方式
图22

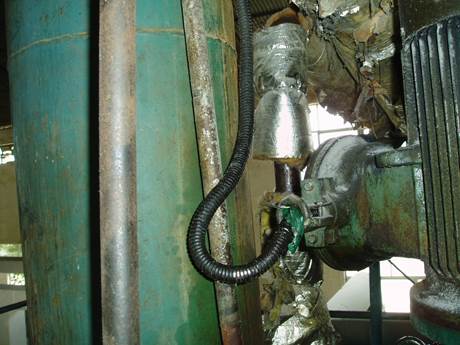

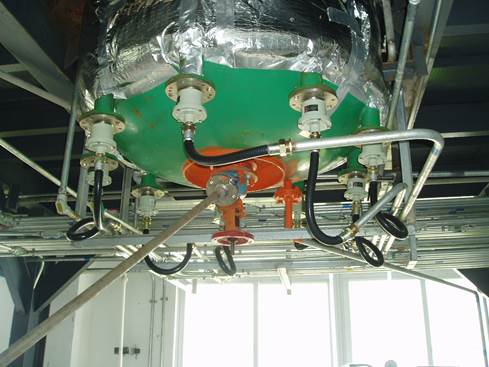

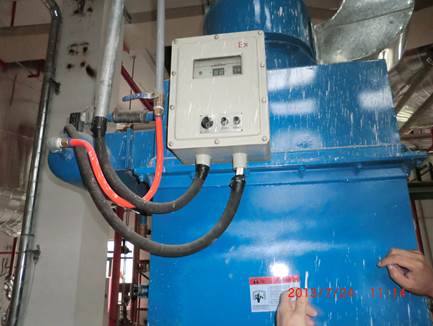

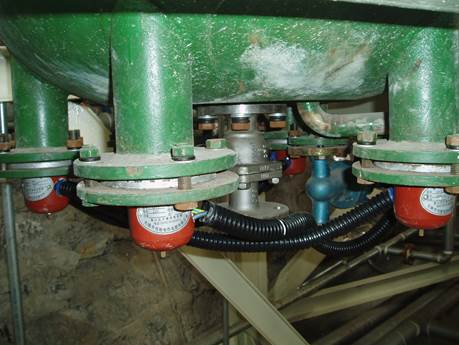

防爆区域的化工工艺反应釜电加热装置的安装不符合规范要求，采用塑料软管，露出绝缘导线。

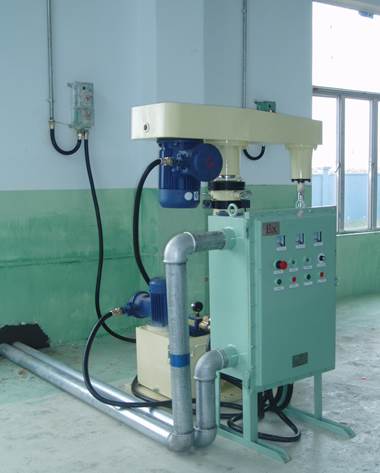

图23
规范的防爆型电加热的电源电气线路及加热元件的安装方式。
图24、25
⑴ 防爆型接结盒的电缆安装、电缆线芯裸露、采用金属软管连接，均不符合规范要求。
⑶ 防爆照明开关的安装方式不符合规范要求，采用金属软管，接地线由穿线孔引出，不能达到密封性能。
规范依据：《电气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范》 （GB50257—96）
第3.3.8条：电气设备、接线盒和端子箱上多余的孔，应采用丝堵堵塞严密。当孔内垫有弹性密封圈时，则弹性密封圈的外侧应设钢质堵板，其厚度不应小于2㎜，钢质堵板应经压盘或螺母压紧。
《中华人民共和国安全生产行业标准》（AQ3009—2007）
《危险场所电气防爆安全规范》2008－01—01实施
6.1.2.7.5
电缆和导管布线系统应按时6.1.1的规定进行安装,并满足以下对电缆引入装置和接线端子的补充要求：
a、电缆的连接应通过与电缆相适应的电缆引入装置进行。
b、为了保证接线腔体的防护等级，需使用在电缆引入装置和电缆间有合适密封元件的电缆引入装置（例如使用密封垫圈或螺纹密封胶）。
注：螺纹电缆引入装置与电缆引接板或外壳的接合为6㎜厚及以上时，可以不在 电缆引入装置和引接板或外壳间增加密封措施，但电缆引入装置的中心轴线须与引接板或外壳表面相垂直。
C、限制呼吸外壳的密封应能保证外壳的限制呼吸性能。
d、不使用的电缆引入开口应堵塞，以保证外壳的防护等级。
图26
图27

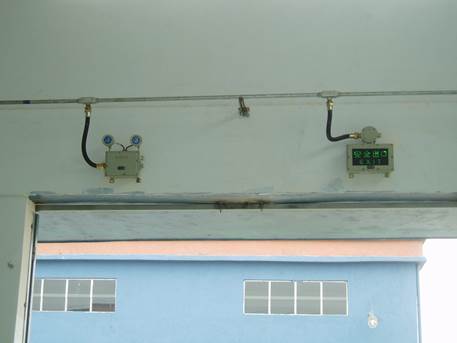

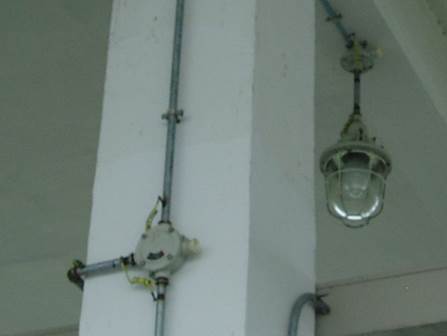

图26、27为规范的防爆型照明灯具及其电气线路的安装方式；防爆接线盒的安装余孔按规定应进行封堵，线路与防爆元件（附件）必须采用螺纹连接，且不能少于5个丝扣（螺纹——俗称5道牙）
图28
防爆型开关装置上出现的不符合规范的外接线路安装

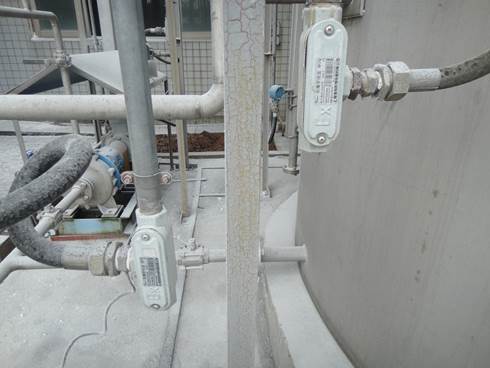

图29
两个防爆型穿线盒的下方余孔未按规定封堵

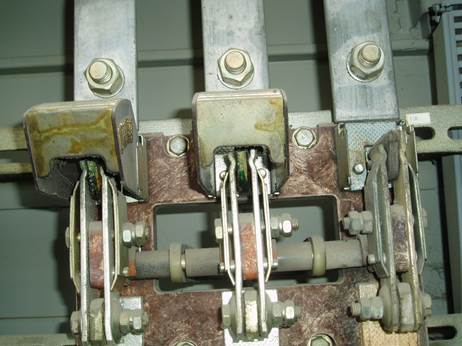

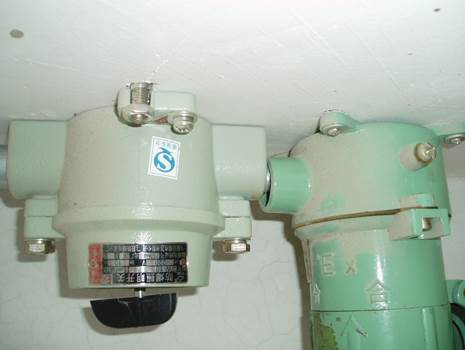

图30
两个防爆元件的连接不符合规范要求，未能确保它们的密封性能。
《规范》依据同上：（GB50257—96）、（AQ3009—2007）

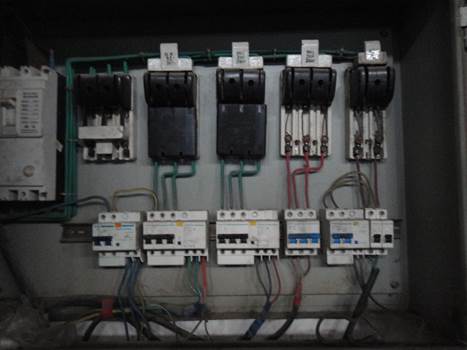

图31

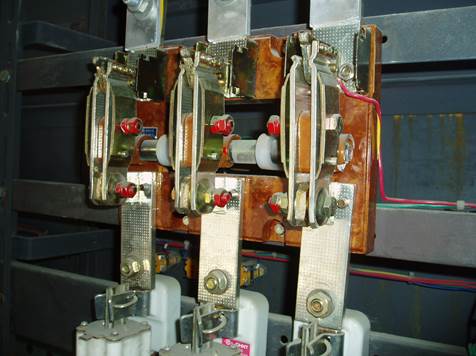

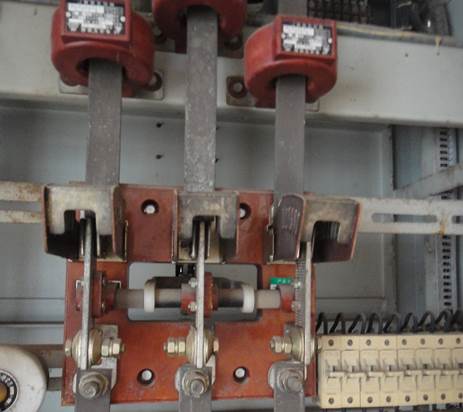

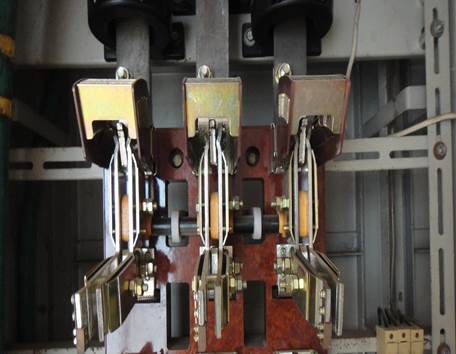

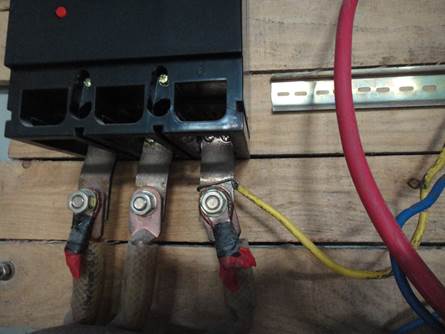

柜内全部闸刀开关全部缺防护盖，而且部分导线钩挂在连接点上。
规范依据：《低压配电设计规范》（GB 50054—2011）
第5.1.2条：标称电压超过交流方根值25V容易被触及的裸带电体，应设置遮栏或外护物。其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP×XB级或IP2X级。为更换灯头、插座或熔断器之类部件，或为实现设备的正常功能所需的开孔，在采取了下列两项措施后可除外：
1 设置防止人、畜意外触及带电部分的防护设施；
2 在可能触及带电部分的开孔处，设置“禁止触及”的标志。
第5.1.4条：遮第5.1.3条：可触及遮栏或外护物的顶面，其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP××D级或IP4X级。
栏或外护物应稳定、耐久、可靠地固定。
整改要求：撤换缺上、下防护盖的单相电源刀闸开关和缺盖的保险丝盒；或按原设置的回路数量（或加上备用回路）设置规范的带防护箱体的配电箱。
图32

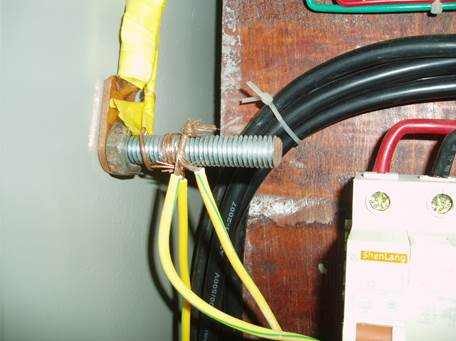

接地线连接方式（缠绕）不符合规范要求
规范依据：《安全用电导则》（GB／T 13869－2008）
第6.13条：保护接地线应采用焊接、压接、螺栓连接或其他可靠连接，严禁缠绕或钩挂。电缆（线）中的绿／黄双色线在任何情况下只能用作保护接地线。
第6.20条：Ⅰ类设备使用时，应先确认其金属外壳或构架己可靠接地，或己与插头插座内接地效果良好的保护接地极可靠连接，同时应根据环境条件加装合适的电击保护装置。
整改要求：应将全部的接地线与接地主干线，采用铜线耳压接、上锡成型后，通过螺栓进行可靠连接。
图33
每个分路的电源电缆都配套专用接地线（绿∕黄双色线），但在柜内未能将它们连接在专用的接地点上。
规范依据：《电气装置安装工程 接地装置施工及验收规范》（GB
50169 －2006）
3.1.1：电气装置的下列金属部分，均应接地或接零：①电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；② 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。⑥ 电缆桥架、支架和井架；⑩ 承受电气设备的构架和金属外壳。
安全接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
整改要求：应将全部的接地线与接地主干线可靠连接。
图34
临时插座盒利用电源线悬吊不符合规范要求，移动时，易发生电源线拉断或损坏。
规范依据：《低压配电设计规范》（GB 50054—2011）
第7.1.1条：配电线路的敷设，应符合下列条件：1、与场所环境的特征相适应；2、与建筑物和构筑物的特征相适应；3、能承受短路可能出现的机电应力；4、能承受安装期间或运行中布线可能遭受的其它应力和导线的自重。
第7.1.2条：配电线路的敷设环境，应符合下列条件：（其中）1、应避免由外部热源产生的热效应带来的损害；2、应防止在使用过程中因水的侵入或因进入固体物带来的损害；3、应防止外部的机械性损害；6、应避免腐蚀或污染物存在的场所对布线系统带来的损害；8、应避免有动物的情况对布线系统带来的损害。
第7.6.8条：无铠装的电缆在屋内明敷，除明敷在电气专用房间外，水平敷设时，与地面的距离不应小于2.5m；垂直敷设时，与地面的距离不应小于1.8m；当不能满足上述要求时，应采取防止电缆机械损伤的措施。
整改要求：做好防止电缆（电线）外部的机械性损害的防护措施，重新固定插座盒，或加装垂直牵引线悬吊插座。

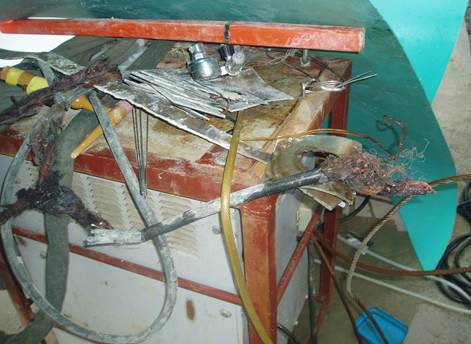

图35
交流电焊机二次侧（副边）的电焊电缆多处有过热、破损现象仍继续使用，违反了相关的规定。
规范要求：参照《施工现场临时用电安全技术规范》（JGJ46－2005）
9.5.1 电焊机械应放置在防雨、干燥和通风良好的地方。焊接现场不得有易燃、易爆物品。
9.5.2 交流弧焊机变压器的一次侧电源线长度不应大于5m，其电源进线处必须设置防护罩。
9.5.3 电焊机械开关箱中的漏电保护器必须符合本规范第8.2.10条的要求。交流电焊机械应配装防二次侧触电保护器。
9.5.4 电焊机械的二次线应采用防水橡皮护套铜芯软电缆，电缆长度不应大于50m。不得采用金属构件或结构钢筋代替二次线的地线。
9.5.5 使用电焊机械焊接时必须穿戴防护用品。严禁露天冒雨从事电焊作业。
根据《机械制造参照企业安全质量标准化考核评级标准》（安监管管二字[2005]11号）中关于“电焊机”的考核规定：
34.3.1
电源线、焊接电缆与焊机连接处有可靠屏护。
34.3.2
焊机外壳PE线接线正确，连接可靠。
34.3.3
焊接变压器一、二次绕组，绕组与外壳间绝缘电阻值不少于1兆欧。
34.3.4
焊机一次侧电源线长度不超过3米，且不得拖地或跨越通道使用。
34.3.5
焊机二次线连接良好，接头不超过3个。
图36
配电箱内放置杂物，其中一个闸刀开关缺下盖以及有电气短路的痕迹。
图37
配电箱内多台闸刀开关缺下盖
规范依据：《低压配电设计规范》（GB 50054—2011）
第5.1.2条：标称电压超过交流方根值25V容易被触及的裸带电体，应设置遮栏或外护物。其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP×XB级或IP2X级。为更换灯头、插座或熔断器之类部件，或为实现设备的正常功能所需的开孔，在采取了下列两项措施后可除外：
1 设置防止人、畜意外触及带电部分的防护设施；
2 在可能触及带电部分的开孔处，设置“禁止触及”的标志。
第5.1.4条：遮第5.1.3条：可触及遮栏或外护物的顶面，其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP××D级或IP4X级。
栏或外护物应稳定、耐久、可靠地固定。
整改要求：撤换缺上、下防护盖的单相电源刀闸开关和缺盖的保险丝盒；或将其更换为断路器（按原设备的电压和负荷选择开关的型号、规格）。

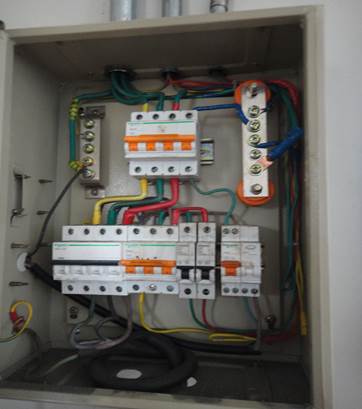

规范的配电装置，设置有总开关（三相四线带接地线）、分路开关（包括三相四线漏电开关 [剩余电流动作保护装置]、三相开关、单极电源开关、单相双极漏电开关。
图38

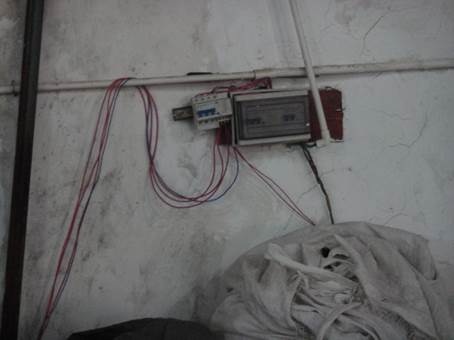

配电箱、开关、线路的安装敷设不符合规范要求
图39
配电接线（包括电源进线和回路出线）不规范，无保护措施，悬空引出单相电源线路勾挂在熔丝上，整套配电装置未按规定设置接地端子（专用接地点，电源侧电缆其中一条导线悬空，未作连接）。
规范依据：《低压配电设计规范》（GB 50054—2011）
第7.1.1条：配电线路的敷设，应符合下列条件：1、与场所环境的特征相适应；2、与建筑物和构筑物的特征相适应；3、能承受短路可能出现的机电应力；4、能承受安装期间或运行中布线可能遭受的其它应力和导线的自重。
第7.1.2条：配电线路的敷设环境，应符合下列条件：（其中）1、应避免由外部热源产生的热效应带来的损害；2、应防止在使用过程中因水的侵入或因进入固体物带来的损害；3、应防止外部的机械性损害；4、在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响；6、应避免腐蚀或污染物存在的场所对布线系统带来的损害；8、应避免有动物的情况对布线系统带来的损害。
第7.6.8条：无铠装的电缆在屋内明敷，除明敷在电气专用房间外，水平敷设时，与地面的距离不应小于2.5m；垂直敷设时，与地面的距离不应小于1.8m；当不能满足上述要求时，应采取防止电缆机械损伤的措施。
整改要求：做好防止电缆（电线）外部的机械性损害的防护措施；撤换缺防护盖的单相、三相电源刀闸开关；或按原设置的回路数量（或加上备用回路）设置规范的带防护箱体的配电箱。
图40
配电柜内的隔离开关上桩头三相均缺灭弧罩
图41
三相隔离开关的其中一相缺灭弧罩
图42
配电柜内隔离开关、自动开关均缺灭弧罩
图40、41、42为配电柜内的低压隔离开关缺灭弧罩（其中图42中的三相断路器绿相缺灭弧罩），当在操作隔离开关或断路器分闸的时候，会将其负荷电流形成电弧，电流越大，电弧越强（越长），易造成电弧对地或相与相之间发生短路而线路和配电系统跳闸，更为严重的造成越级跳闸（对变电站）。
规范依据：闸刀开关（隔离开关）灭弧罩的作用是：如用手动操作拉开闸刀开关时，电弧被设置在罩内的多片金属片分割成短弧，以及受冷却作用而熄灭，相关的电气规程中规定：闸刀开关（隔离开关）是严禁“带负荷分合闸”，只能是在特殊情况下，才能带负荷操作；断路器是一种负荷开关，是允许带负荷操作的，所以它的灭弧装置的结构是不同的，在石棉水泥板做成的灭弧罩内，设置有金属片造成的狭缝，狭缝宽度大于电弧直径，电弧与缝壁接触使之冷却以及介质表面带电质点的复合使去游离增强而电弧熄灭。
整改要求：重新安装与之相同的型号、规格的灭弧装置。
图43
图44
图43、44为规范的低压配电柜内装设带灭弧罩的三相隔离开关
图45
三相电源的电动机接线盒缺盖仍然投入运行，接地线未按规定装接在盒内的专用接地螺丝上，而是连接在风罩的螺
规范依据：《低压配电设计规范》（GB 50054—2011）
第5.1.2条：标称电压超过交流方根值25V容易被触及的裸带电体，应设置遮栏或外护物。其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP×XB级或IP2X级。为更换灯头、插座或熔断器之类部件，或为实现设备的正常功能所需的开孔，在采取了下列两项措施后可除外：
1 设置防止人、畜意外触及带电部分的防护设施；
2 在可能触及带电部分的开孔处，设置“禁止触及”的标志。
第5.1.4条：遮第5.1.3条：可触及遮栏或外护物的顶面，其防护等级不应低于现行国家标准《外壳防护等级（IP代码）》GB 4208规定的IP××D级或IP4X级。
栏或外护物应稳定、耐久、可靠地固定。
整改要求：重新安装与之相同的型号、规格的接线盒面盖，并将接地线按规定接入盒中的接地螺丝上（左侧边缘中间的螺丝孔）。
图46
配电装置前堆放杂物，带电的开关装置搁置在杂物上。
图47
配电装置前面的维护、检修通道被原材料堵塞
规范依据：《安全用电导则》（GB／T 13869－2008）
第6.5条：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不应堆放易燃和腐蚀性物品。
第6.7条：“用电产品的电气线路须具有足够的绝缘强度、机械强度和导电能力并应定期检查”；
整改要求：清除配电装置前面的杂物，应在前边画上定置线及通道，其间严禁堆放杂物或原材料。

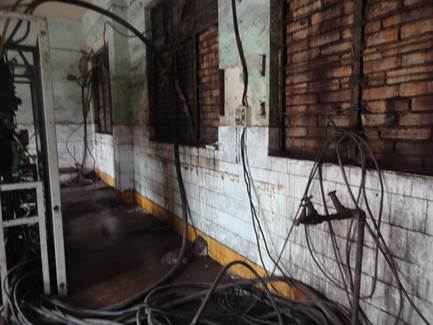

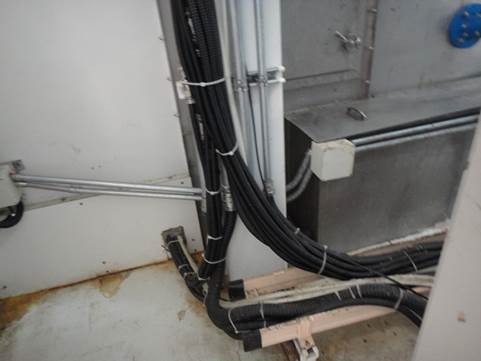

图48
配电装置后则的电缆、电线敷设凌乱，地下积水，直接造成配电系统绝缘降低。
规范依据：《低压配电设计规范》（GB 50054—2011）
第7.1.1条：配电线路的敷设，应符合下列条件：1、与场所环境的特征相适应；2、与建筑物和构筑物的特征相适应；3、能承受短路可能出现的机电应力；4、能承受安装期间或运行中布线可能遭受的其它应力和导线的自重。
第7.1.2条：配电线路的敷设环境，应符合下列条件：（其中）1、应避免由外部热源产生的热效应带来的损害；2、应防止在使用过程中因水的侵入或因进入固体物带来的损害；3、应防止外部的机械性损害；4、在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响；6、应避免腐蚀或污染物存在的场所对布线系统带来的损害；8、应避免有动物的情况对布线系统带来的损害。
第7.6.8条：无铠装的电缆在屋内明敷，除明敷在电气专用房间外，水平敷设时，与地面的距离不应小于2.5m；垂直敷设时，与地面的距离不应小于1.8m；当不能满足上述要求时，应采取防止电缆机械损伤的措施。
整改要求：应该在配电柜后侧设置地面上的电缆沟，将全部电线、电缆敷设在沟内，露出地面的部位加装管或线槽作保护措施，以防止机械外伤。
图49

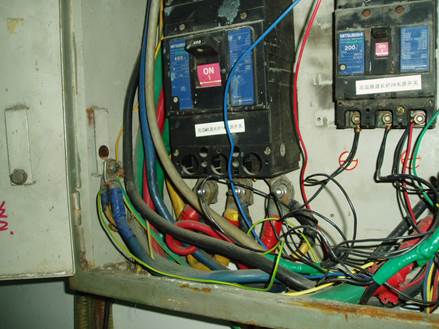

配电箱配线凌乱，200A自动开关（断路器）连接小负荷回路，事故状态下，无法保证自动开关作为过载保护动作分闸。
规范依据：用电设备的配套电器元件、导线，是根据用电设备的额定电流去选择，用2*0.75（或2*1）㎜2的塑料软线（俗称花线）作为用电设备的电源线路，最大限度只能通过10A以下的电流，所以，事故状态下，只能造成用电设备及线路烧毁，自动开关作为过载保护动作分闸的目的未能达到；自动开关作为过载保护动作分闸的条件是，当达到其开关的额定电流100%时，是延时动作（即需要一定的时间）分闸，而发生电气短路时，短路电流大于其额定电流的4倍或以上时，则会瞬时（0.1秒内）分闸。
整改要求：应根据用电设备容量的额定电流的1.3倍选择开关，导线允许通过的额定电流应大于设备的额定电流，才能保证用电设备及电器元件的安全运行。
图50

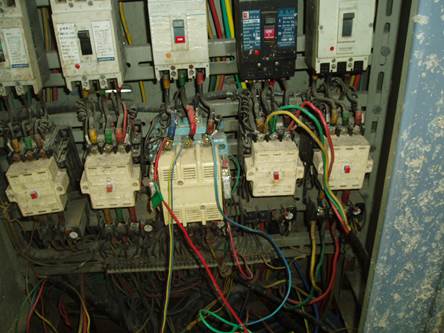

配电柜内结线不规范，用电设备的电源线路跨越（未通过）交流接触器，直接连接负荷端；正确接线顺序是电源开关（断路器）→交流接触器→热保护元件（过载保护—热继电器）→用电设备。
图51
配电箱内积聚大量线纱毛茸，天气干燥时易诱发电气火灾（当积聚达到爆炸极限时属于粉尘爆炸）；天气潮湿时（相对湿度达到95%以上），易发生爬电、闪烁而造成电气短路（相与相之间或相对地）事故。

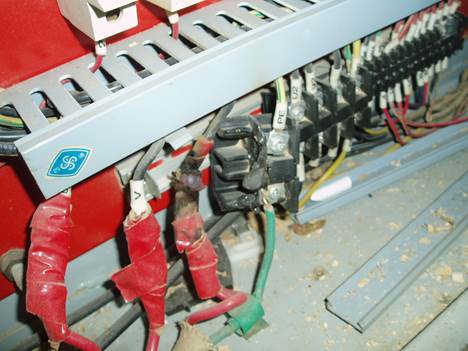

图52
生产设备的电源接线板上的其中两相接线部位已经烧伤、损坏，如不及时处理，则引起电气火灾事故。
规范依据：《安全用电导则》（GB／T 13869－2008）

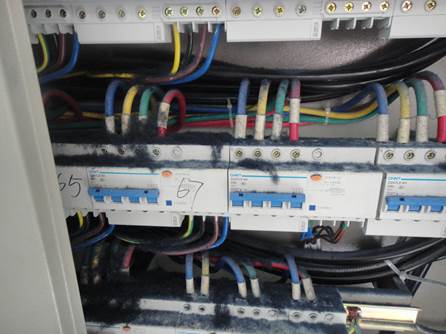

第6.7条：“用电产品的电气线路须具有足够的绝缘强度、机械强度和导电能力并应定期检查”；
《低压配电设计规范》（GB 50054—2011）
第7.1.2条：配电线路的敷设环境，应符合下列条件：（其中）1、应避免由外部热源产生的热效应带来的损害；2、应防止在使用过程中因水的侵入或因进入固体物带来的损害；3、应防止外部的机械性损害；4、在有大量灰尘的场所，应避免由于灰尘聚集在布线上对散热带来的影响；6、应避免腐蚀或污染物存在的场所对布线系统带来的损害；8、应避免有动物的情况对布线系统带来的损害。
整改建议：电气线路及配电装置的安装、投入使用，均应符合设计规范的要求，投入运行后应对用电设备及其线路实行定期检查、维护保养，确保供配电系统的安全运行。
图53

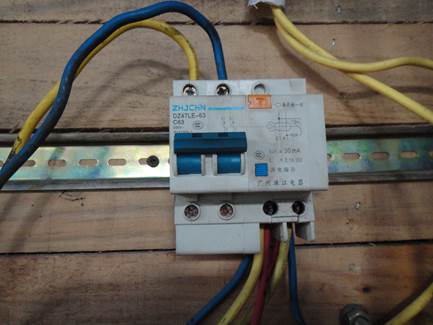

一台漏电保护开关下桩头接出三路电源，不符合一机一闸一漏电保护开关的原则，按照该配电箱的设计，应设置总开关，再设置多个用电设备回路的分路开关来分别控制（操作）每一个设备；箱体内应设置接地点，由电源侧同时引入。

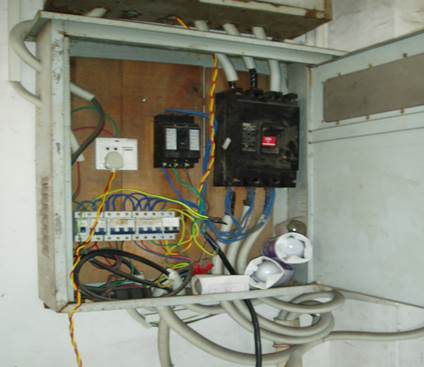

图54
箱内线路凌乱，单相两极自动开关及三脚单相插头采用两线（花线），箱体内的电源侧缺接地线引入，采用绿∕黄双色专用接地线作为回路的电源跨接线；堆放杂物（带纸包装灯泡）。
图55

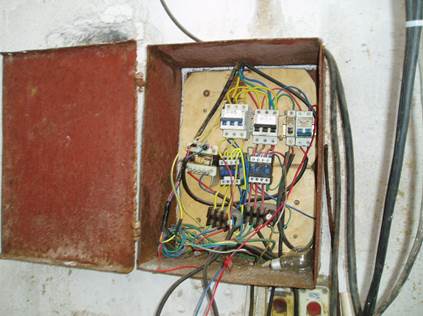

箱内接线凌乱，多个电器元件不作固定安装，依靠连接的导线拉扯住，易发生元件松脱后造成电气短路事故；电源线路及多条输出回路毫无保护措施，控制按钮设置在箱底。
规范依据：《安全用电导则》（GB／T 13869－2008）
第6.5条：一般环境下，用电产品以及电气线路的周围应留有足够的安全通道和工作空间，且不应堆放易燃和腐蚀性物品。
第6.7条：“用电产品的电气线路须具有足够的绝缘强度、机械强度和导电能力并应定期检查”；
整改建议：应设置规范的配电箱，箱内电器元件按用电回路设置和按规范排列整齐，型号、规格选择得当，电源线路及设备回路的电缆敷设应符合规定要求。

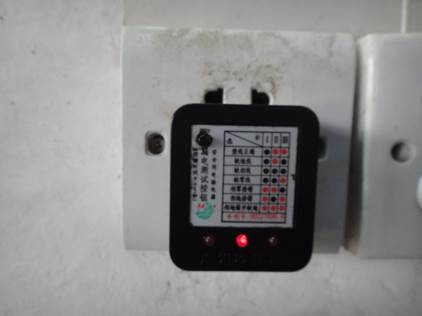

图56

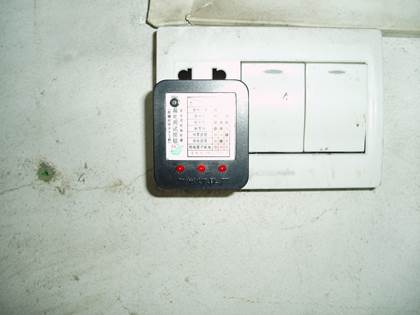

通过检测单相三线插座缺接地线、相线与零线错接。
图57
通过检测单相三线插座缺接地线
规范依据：参照《机械制造企业安全质量标准化考核评级标准》（安监管管二字[2005]11号）中关于“动（照明）配电箱（柜、板）”的考核规定：
第31.3.5条：插座安装必须符合下列要求：单相两孔插座，面对插座右极接相线，左极接零线；单相两孔插座必须上下安装时，零线在下方，相线在上方；单相三孔插座，面对插座上孔PE线，右极接相线，左极接工作零线；四孔插座只准用于380V电源，上孔PE线。
整改建议：按规范重新调整插座内的接线，确保用电安全。
图58
变压器油枕（储油箱）、呼吸器（吸湿器）锈蚀严重，吸潮剂受潮变色。
图59

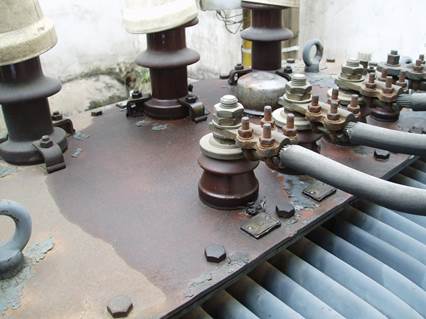

图中的变压器面部的高、低压瓷套管（绝缘体——用作高、低压之间，高、低压电源对金属外壳的绝缘保护）出现严重漏油现象。
规范依据：是变压器油的保护装置，是防止变压器油老化的装置一部分；它通常与储油柜配合使用，内部充有吸收剂，用以消除吸入空气中的杂质和水分，正常情况下硅胶为黄褐色、活性氧化铝为白色。变压器油的作用，变压器油具有一定的绝缘强度，在油浸式变压器中主要当作绝缘介质使用。变压器油的比热较大，它可以当作冷却介质使用，同时油有吸收电弧的能力，所以它也能当作熄弧介质使用；为了保护变压器油，在变压器
上加储油柜以减少油与空气接触的面积。在油箱上还净油器，内装硅胶或活性氧化铝以吸收在运行中变压器的水分。
整改建议：更换吸收剂，对变压器油进行检验，确认是否受潮以及补充油量（以储油柜的视镜刻度中线为限），如果变压器油受潮，则要进行油过滤，清除油中的杂质和水分，直到耐试验合格为止。
图60
移动式插头的连接未符合规范要求造成电缆线芯裸露，连接处易拆伤导线绝缘及线芯。
规范依据：《安全用电导则》（GB／T 13869－2008）
第6.7条：“用电产品的电气线路须具有足够的绝缘强度、机械强度和导电能力并应定期检查”；
整改建议：将护套管设置在索头内固紧，才能有效地保护好导线。
图61
总开关下桩头分支电源线缠绕连接的方式不符合规范要求，箱体金属外壳缺接地线。
规范依据：《安全用电导则》（GB／T 13869－2008）
第6.7条：“用电产品的电气线路须具有足够的绝缘强度、机械强度和导电能力并应定期检查”；
《电气装置安装工程 接地装置施工及验收规范》（GB
50169 －2006）
3.1.1：电气装置的下列金属部分，均应接地或接零：①电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；② 配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。⑥ 电缆桥架、支架和井架；⑩ 承受电气设备的构架和金属外壳。
安全接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
整改建议：应采用规范的配电箱，按规定设置电源总开关，再配套回路的分路开关，按分级保护来选择各级的保护电流值。
图62
照明开关、单相插座脱落未能及时修复。
应及时进行整改，重新作固定安装，防止重力拉断盒内的带电导线而发生短路事故。
图63
运行中的隔离开关其中两相的刀口上已经过热损坏，如不及时处理，必然造成所有的三相用电设备缺相运行而烧毁电动机。立即停电处理，更换相同型号、规格的隔离开关。

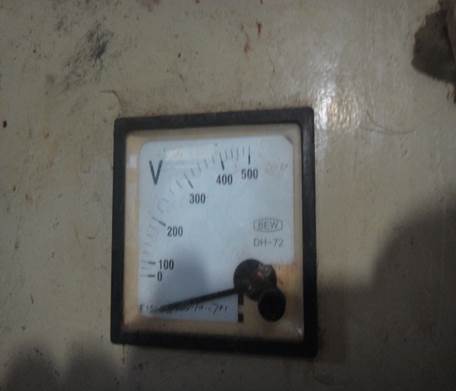

图64
运行中的电流表已经损毁，未能及时更换。
正常情况下，电压表除了显示运行电压外，电压表还有一个目的，用电设备巳送电，所以应立即停电处理（若带电更换电压表，应做好安全措施，防止电源线路发生短路），更换相同型号、规格的电压表。
