车用压缩天然气瓶阀

范围

本标准规定了车用压缩天然气瓶阀的术语和定义、基本型式和参数、技术要求、检査与试验方法、检 验规则及标志、包装、贮运等内容。

本标准适用于工作温度为一40。〜+85 C,公称工作压力为20 MPa的车用压缩天然气瓶阀。

2规范性引用文件

GB/T 5231加工铜及铜合金化学成分和产品形状

GB 8335气瓶专用螺纹

GB/T 8336气瓶专用螺纹量规

GB 8337气瓶用易熔合金塞

GB/T 10567. 2铜及铜合金加工材残余应力检验方法氨熏试验方法

GB/T 12716 60°密封管螺纹

GB/T 13005 气瓶术语

GB 15383气瓶阀出气口连接型式和尺寸

GB 16918气瓶用爆破片技术条件

GB 17258—

HG/T 2579

HG/T 3092

QC/T 674

3术语和定义

GB/T 13005确立的以及下列术语和定义均适用于本标准。

3.1

安全泄压装置 PRD:PreSSUre relief device

一种防止超过预先设定压力上限的装置,在超压或超温或超压加超温时动作,它是一种不能重复使 用的以泄放介质来避免气瓶爆炸的元件。

3.2

爆破片装置 bαrst disk device

在气瓶达到设定压力时,爆破片动作（破裂或脱落）从而泄放瓶内介质的压力敏感元件。爆破片与 夹持环、压盖和旋塞等可装配组成爆破片装置。它是一种不能重复使用的泄压装置。

3.3

易蟾合金塞fusible PIUg

在气瓶达到设定温度时,易熔合金动作（流动或融化）从而泄放瓶内介质的温度敏感元件。易熔合 金与塞体等组成易熔合金塞。它是一种不能重复使用的泄压装置。

3.4

组合式泄压装置 CombinatiOn relief device

阀上由爆破片装置和易熔合金塞以串联型式共同组成的安全泄压装置，称为组合式泄压装置。它 通过同时达到设定压力和设定温度而动作，泄放瓶内介质的压力。

注：当阀上爆破片装置和易熔合金塞以并联型式组成安全泄压装置时，实际上仍然是两个独立的泄压装置，只要达 到设定压力或设定温度中的一项条件,就会泄放瓶内介质的压力。所以不应该称它们为“组合式泄压装置气

3.5

限流装置 excess flow device

在意外情况下，当气体流量超过设定值时,能自动关闭或部分关闭从而限制气体流量的装置。

4基本型式和参数

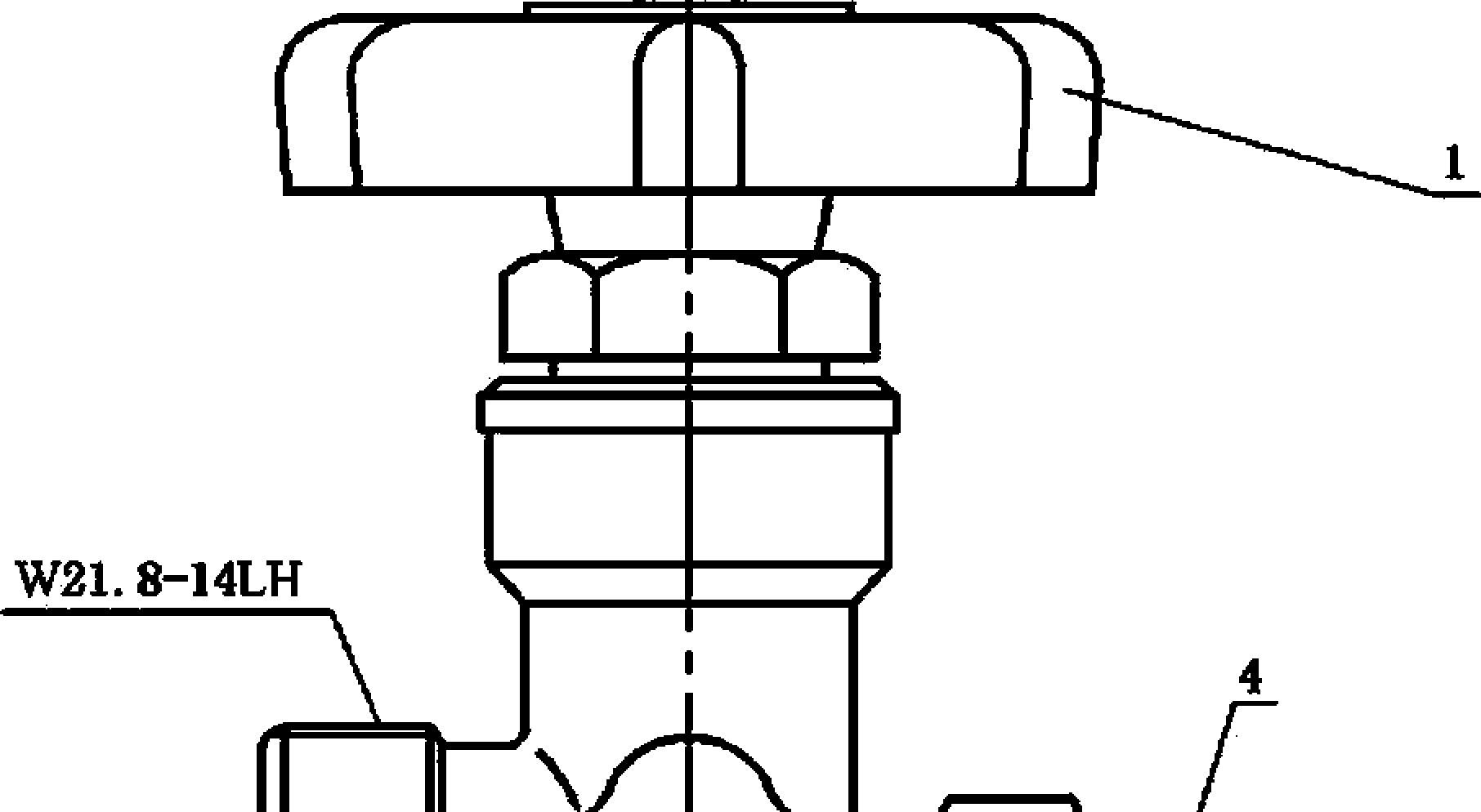

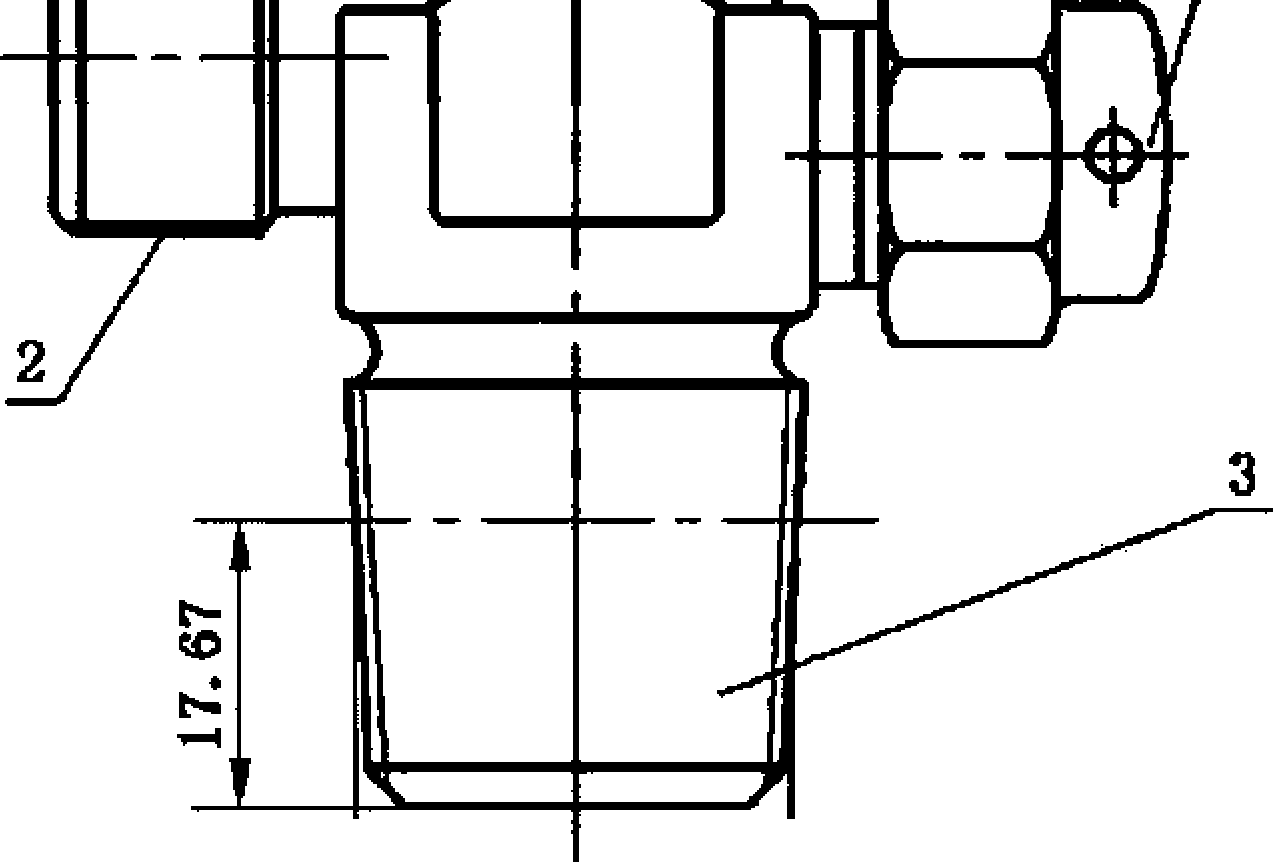

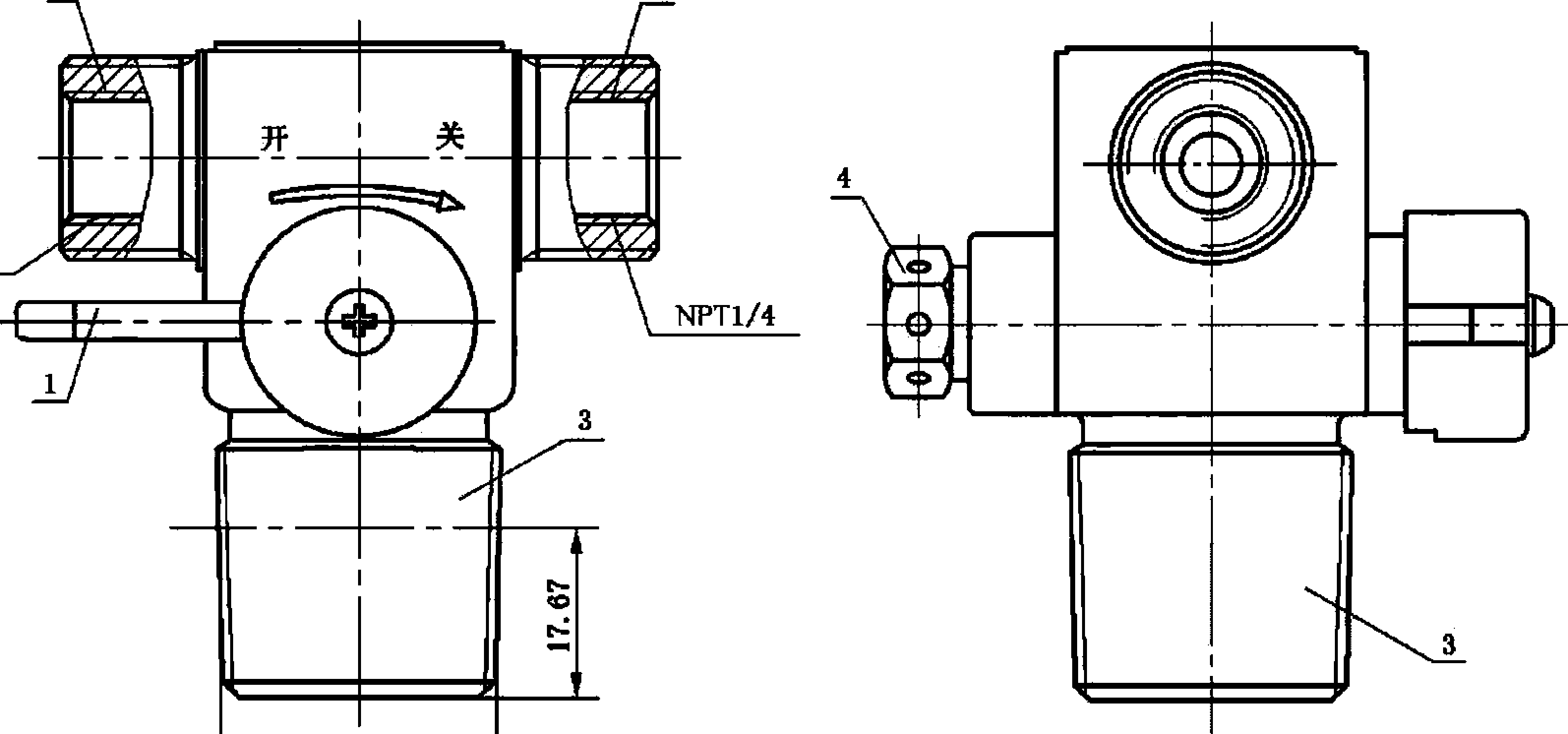

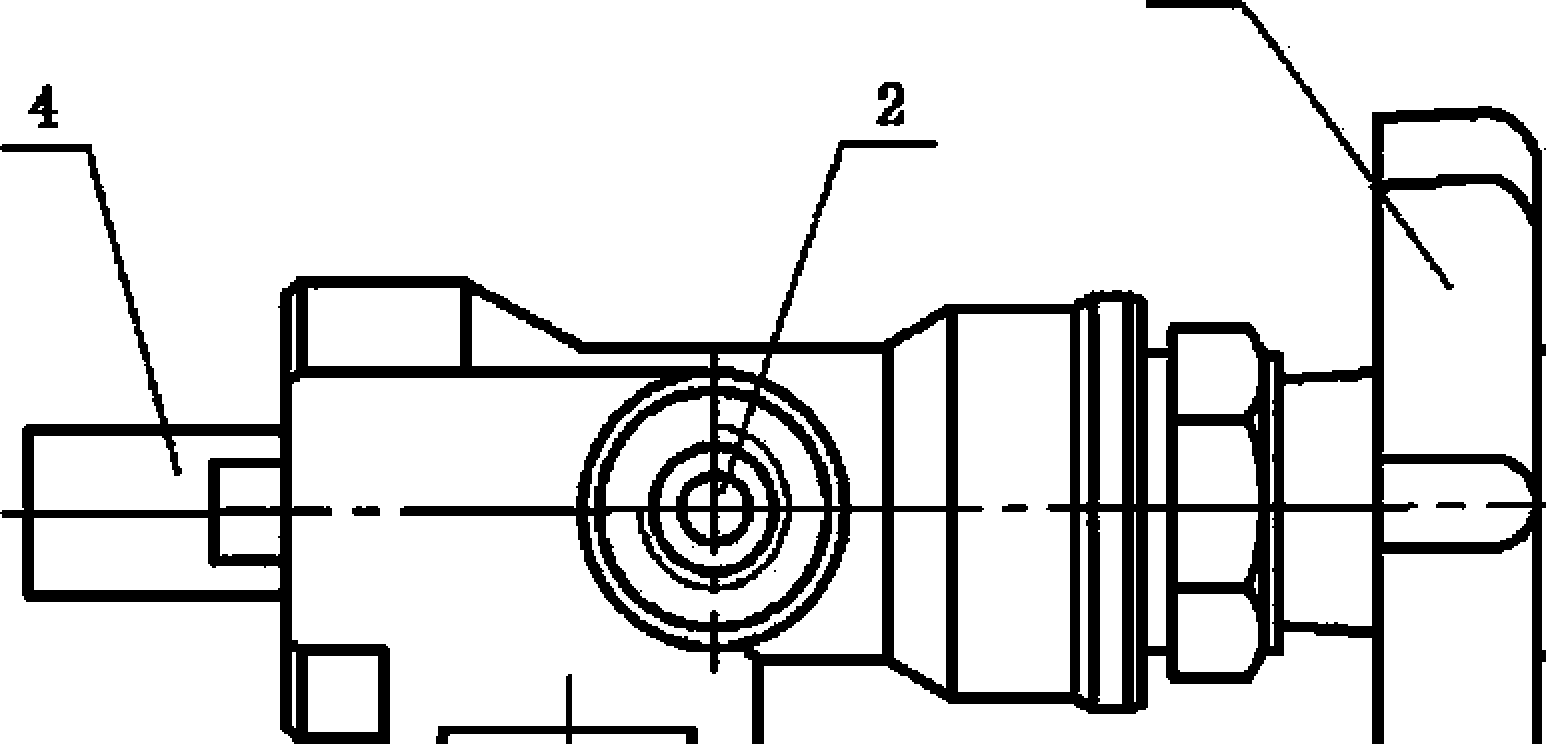

阀的基本型式按手轮（或手柄）方向分为纵向和侧向两种启闭形式（见图1、图2）_o 阀应带有安全泄压装置，其型式宜为组合式泄压装置。

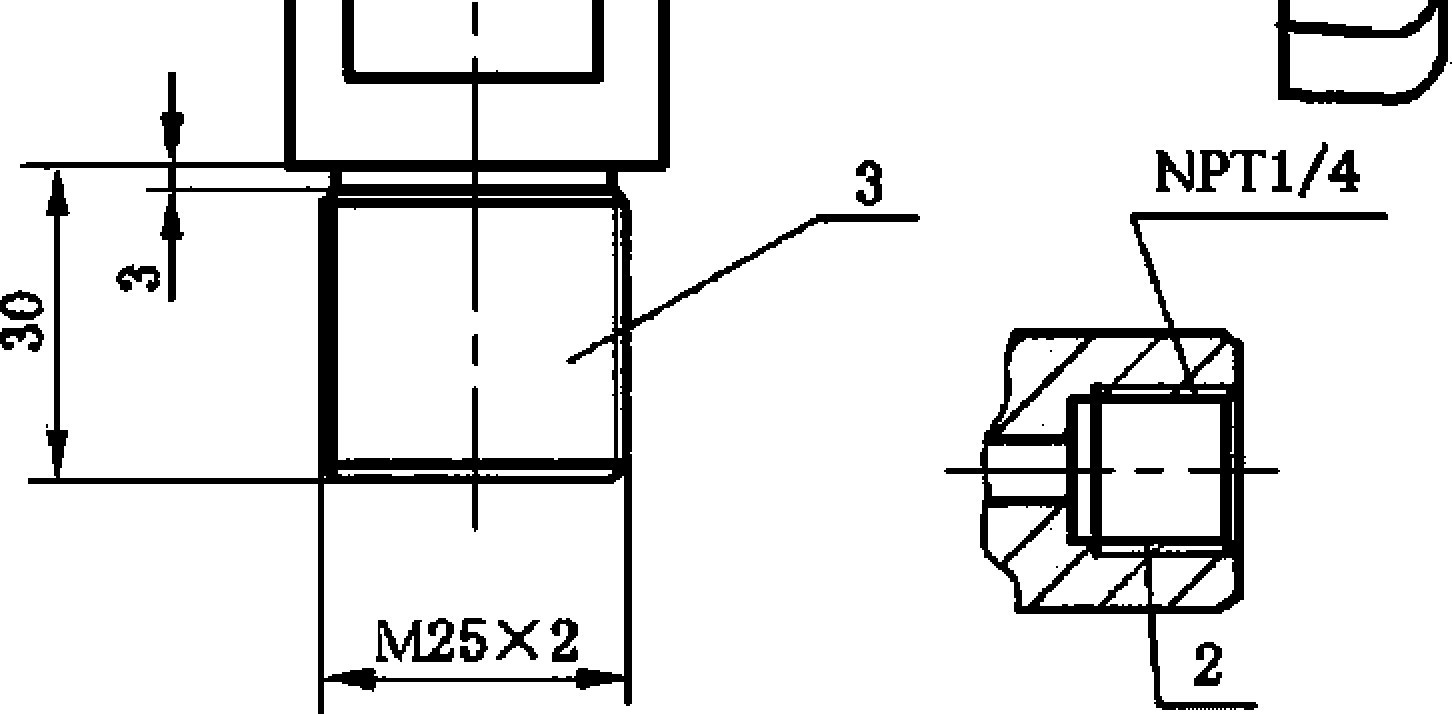

根据使用要求，阀的进气口连接螺纹规格为PZ27.8锥螺纹或M25×2普通圆柱螺纹。

根据使用要求，阀的出气口连接螺纹规格为W2L8-14LH惠氏螺纹或NPT 1/4锥管螺纹。

阀的最小公称通径不小于4 mm,应随气瓶容积的增大而适当增大。

安全装置的泄压通径应不小于进气口公称通径，且按气瓶的容积应满足泄放量的要求。

根据使用要求，在阀上可设限流装置,并在型号中表示。

根据使用要求，可将电磁阀集装在阀上，并在型号中表示。电磁阀性能及其试验按QC/T 674的

规定。

U0

PZ27.8

单位为毫米

2

PZ27.8

1

b）

图2 （续）

4.9型号表示方法

阀的型号由下列部分组成:车用压缩天然气瓶阀用代号“CTF”表示；带有限流装置时，用代号“X" 表示,带有电磁阀时，用代号“D"表示；不带时,“X”和/或可省略;设计序号用阿拉伯数字按顺序表 示，改型序号用大写英文字母按顺序表示。

标记：

CTF - X D 口

改型序号 设计序号 电磁阀代号 限流装置代号 车用压缩天然气瓶阀代号

举例：CTF-XD2A表示带限流装置和电磁阀的车用压缩天然气瓶阀,第二次设计,第一次改型。

5技术要求 5.1材料要求

• 5.1. 1金属材料

阀的主要金属零件（阀体、手柄、压帽、安全帽）的材料宜采用HPb59-l棒材，并符合表1和表2的 规定。如采用其他材料时,应与介质相容,其力学性能应不低于表1中的规定。

阀体（含PRD壳体）材料在不能提供质保书的情况下，还应经耐应力腐蚀性试验,试验后应无裂纹。

手轮材料宜采用ZLlO2,其力学性能和化学成分应符合GB/T 1173的规定°

爆破片材料宜采用lCrl8Ni9不锈钢带,其力学性能和化学成分应符合相应标准的规定。

易熔合金塞材料的配制宜采用铉、铅和锡等,应符合GB 8337的规定。

表1阀的主要金属零件铜材的力学性能

表2阀的主要金属零件铜材的化学成分

5.1.2非金属材料

阀的非金属零件材料应选用与压缩天然气相容和在工作温度下不易脆化的材料,并满足阀在使用 过程中保持气密性的要求.对于橡胶材料，应符合GB/T 3512规定的耐氧老化性要求和符合 HG/T 2579和HG/T 3092胶料对脆性温度的要求_o

5.2工艺要求

• 5. 2. 1阀体应锻压成型。阀体表面不得有裂纹、折皱、夹杂物、疏松、缩孔、未充满等有损阀性能的缺 陷。如采用钝化,表面应色泽均匀、光泽、无露底现象。若采用喷丸处理,表层的凹坑大小、深浅应均匀 一致。

5. 2. 2

5. 2.3

5. 2.4

过5%。

5.3性能要求

5. 3. 1启闭性

在公称工作压力下，阀的启闭力矩应不大于7 N ∙ m_o

5.3.2气密性

在表3的各种条件下，阀（含PRD）处于关闭和任意开启状态时应无泄漏。

表3气密性要求

5.3.3耐振性

在公称工作压力下，阀（含PRD）应能承受位移幅值1.5 mm（P-P）,频率为17 Hz,方向为Z

三个轴向各振动120 min,阀上各螺纹连接处应不松动,且无泄漏。

5.3.4耐温性

在公称工作压力下，阀（含PRD）在一40 C和85 C的温度下应无泄漏。

5. 3.5阙体耐压性

阀体（含PRD壳体）在室温和4倍公称工作压力下应无泄漏和其他异常现象。

5.3.6耐用性

阀（含PRD）先在室温和公称工作压力下，全行程启闭9 600次;然后分别在85 C、公称工作压力和 -40 'C.0.5倍公称工作压力下，全行程启闭各200次,应无泄漏和其他异常现象。

5. 3.7耐盐雾腐蚀性

阀（含PRD）置于33。C〜36 'C的盐雾室内，进行96 h的盐雾试验后,应符合气密性和安全装置泄 压性的规定。

5. 3.8耐冷凝腐蚀性

在室温条件下，阀（含PRD）在配制的试验溶液中浸泡达100 h后取岀，再加热至85 C放置100 h, 应无泄漏且能满足安全装置泄压性的规定。

5.3. 9安全装置泄压性

安全装置泄压性宜设计为同时满足下列两项条件时，安全装置应动作,阀泄压；也可以设计为满足 其中一项条件时,安全装置动作，阀泄压：

a） 易熔合金塞动作温度为110 ⁼C+5 ⁼C_O易熔合金塞应符合GB 8337的规定。

b） 爆破片装置的爆破压力为配套气瓶的水压试验压力。如汽车用压缩天然气钢瓶应符合 GB 17258的规定。爆破片应符合GB 16918的规定。

安全装置排放能力试验即气瓶火烧试验按GB 17258-1998中7.13. 2的规定。

5. 3. 10限流装置限流性

当限流装置进岀气口两端压力差达到0. 65 MPa时，限流装置应开始自动限流；当压力差为

10 MPa时，流量应不大于500 mL∕min_o

5. 3. 11安装性

阀安装在钢瓶上允许承受的力矩按表4的规定。安装后，阀应无泄漏和肉眼可见的变形或损坏。

表4阀安装在钢瓶上允许承受的力矩

6检查与试验方法

6.1金属零件阙体材料力学性能试验、化学成分分析方法及耐应力腐蚀试验

金属零件阀体材料拉伸试验试样和试验方法按GB/T 228,化学成分分析方法按GB/T 5121. 1、

GB/T 5121. 3和GB/T 5121.9,阀体材料耐应力腐蚀试验方法按GB/T 10567. 2,其结果应符合5. 1. 1

的规定。

6.2非金属零件橡胶密封件材料性能试验

• 6.2. 1耐氧老化性试验

  将橡胶密封件置于温度为70 ^βC±2 ^bC和2 MPa试验压力的氧气（纯度≥99. 5%）中连续96 h,应无




  ■ ■一

  ≡i




  Ill




裂纹和可见损坏。

6.2.2介质相容性试验

将橡胶密封件试样在室温下、20 MPa的压缩天然气瓶内浸泡72 h后，取岀立即检査,应无龟裂、破

碎现象,在3 min内测量体积变化率应为（一1%〜+25%）和质量变化率应小于±10%。

水（按质量）组成的盐溶液,对阀进行连续96 h的喷盐雾试验,然后取出，立即冲洗试样，并轻轻地揩去 盐的沉积物,再按6. 7和6.14的规定进行试验,其结果应符合5. 3. 7的规定。

6.13耐冷凝腐蚀性试验

在室温条件下,将阀（含PRD）开启，浸泡在盛有配制好的试验溶液的容器中达Ioo h；然后，将阀取 出并排空试验溶液,放入恒温箱中加热至85 C达Iooh,再按6. 7和6.14的规定进行试验,其结果应符 合5.3.8的规定。

按体积配制的试验溶液成分：

84.8%..................干洗溶剂汽油

10.0%..................苯

2.5%............……20号压缩机油

1.5%..................水

1.0%..................甲醇

0.2%..................硫醇

6.14安全装置泄压性试验

将带有PRD的阀装在本试验专用装置上，浸入盛有甘油的槽内，并从阀进气口施加20 MPa的气 压，以（3〜5） C∕min的速度升温至110 C±5 C ,易熔合金应熔化动作，阀泄压。

将带有爆破片和熔去易熔合金的阀装在本试验专用装置上，从阀的进气口施加配套气瓶的水压试 验压力，允许偏差应符合该气瓶标准的规定，爆破片应爆破动作，阀泄压。

• 6. 15限流装置的限流性试验

  ι≡ι




  fWi




将限流装置连接在本试验专用装置上，通入氮气或空气，另一端接流量表。当通入的压力差达到 0.65 MPa时，限流装置应动作。当通入的压力差为10 MPa时，限流装置的流量应符合5. 3. 10的 规定。

6.16安装性试验

将阀装在本试验专用装置上,并用扭力扳手按表4规定的安装力矩扳紧，然后，按6. 7的规定进行 试验，其结果应符合5.3. 11的规定。

7检验规则

材料与零件进厂必须具有质量合格证书。

铜材力学性能（Rm、&）和化学成分（Cu、Pb、Fe）按原材料进厂的批号进行复验。 阀体材料耐应力腐蚀试验应符合6. 1的规定。

非金属零件材料耐氧老化性试验及介质相容性试验应符合6. 2的规定。

逐个检验

外观检査；

进出气口螺纹检査；

气密性试验。

批量抽样检验

批量抽样检验的内容除逐个检验的项目外,还应增加安全装置泄压性试验。

7.2.3抽检方法及判定

阀的抽检应在每批（不得大于5 000件）连续生产的经逐个检验合格的产品中抽取,每批抽取试样 5件。批成品数不足5 OOO件时，同样抽取试样5件。在检验过程中,如有1件阀不符合本标准某一项之 要求,则加倍抽取;重新检测时,如仍有项目不合格,则该批阀为不合格品。

表5型式试验项目

标志、包装、贮运

. 1 标志

阀上应有下列永久性标志:

a）阀的型号;

b）阀的公称工作压力;

带有安全装置时,应有爆破压力和/或动作温度;

d）执行标准号;

e） 制造商名称或商标;

f） 生产年月或批号;

• g) 制造许可证编号；

• h) 开启或关闭方向标志。

.2包装

包装前应清除残留在阀内的水分,包装时应保持阀的清洁,进出气口螺纹不受损伤,包装箱内应附 有产品合格证、装箱单和使用说明书。

.2. 1

• a)

• b)

C)

• d)

• e)

• f)

• g)

.2.2

• a)

• b)

C)

• d)

• e)

• f)

• g)

• h)

• i)

.2.3

• a)

• b)

C)

• d)

• e)

.2.4

• a)

• b)

C)

.3贮运

阀应放在通风、干燥清洁的室内。

运输装卸时应轻装轻放,防止受潮、重压、跌落与碰撞α
