1 总 则

• 1. 0.1为规范水利水电工程水工建筑物制图，保证制图质量，提高制图效率，制定本标准。

1.0.2本标准适用于水利水电工程的水工建筑制图。

1.0.3制图基本要求应符合《水利水电工程制图标准基础制图》(SL73.1)的规定。

1.0.4本标准的引用的标准主要有下列标准：

《建筑结构制图标准》(GB/T 50105)

《水利水电工程制图标准 基础制图》(SL 73. 1)

1.0.5水工建筑物制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。

2术语与符号

2.1 术 语

• 2. ɪ. 1 规划图 IayOUt PIan

用于表示水利水电工程地理位置、流域水系及水文测站布置、河流梯级规划、水库移民征地、水 土保持规划等信息的图样。

• 2.1. 2 水工建筑图 hydraulic COnStrUCtiOn CIraWIng

用于表示为开发、利用和保护水资源，减免水害及兴利等目的而修建的建筑物图样，简称水 工图。

2. 1. 3 布置图 IayOUt drawing

用于表示建筑物、构筑物、设施、设备等的形状和相对位置的图样。

• 2.1. 4 支护图 SUPPOrting drawing

用于表示为围岩或地基稳定及施工安全，而采取的支撑、加强等措施的图样•

2. 1. S 濯浆图 grouting drawing

用于表示灌浆布置及要求的图样。

• 2.1. 6 钢筋图 reinforcement drawing

用于表示配置在钢筋混凝土或预应力钢筋混凝土构件中的钢筋或钢丝的详细布置及规格的图样。

2.2符 号

2. 2. 1普通钢筋种类：

Φ—HPB235热轧钢筋，

鱼——HRB335热轧钢筋；

处——HRB400热轧钢筋；

站——RRB400热轧钢筋。

2.2.2预应力钢筋种类：

Φ^s——钢绞线；

Φ^p——光圆钢丝；

Φ^h——螺旋肋钢丝；

Φ^l——刻痕钢丝；

Φ^hc——螺旋槽钢棒；

φ^HR——螺旋肋钢棒；

Φ^re——螺纹钢筋.

3规划图

• 3. O. I水利水电工程的地理位置图，流域水系及水文测站位置图，水库形势图，移民淹没范围图， 河段梯级开发纵断面图，电站接入电力系统图，征地范围图，工程管理保护范围图，水土保持规划方 案图等，应按本标准规定绘制。

3- 0.2地理位置图应选择适当比例的国家已颁布正式地图为蓝本，以工程所在省（自治区、直辖市） 区域为主绘制，绘岀本工程所在河流及流域。应标明本工程所在地理位置，主要对外交通的公路、铁 路干线及里程，并以本工程为中心，绘出半径50km （也可扩大至50Okm）范围内其他水利水电工程 位置和其他重要工程所在地点，省（自治区、直辖市）、市、流域分界线等。

3-0.3流域水系及水文测站位置图中应标明流域界、主要支流，应分别标出水文、气象、水位测站 及其名称。

3.0.4水库形势图应绘出水库边界、回水线淹没及浸没界线、回水和泥沙淤积断面位置•

3.0.5移民淹没范围图应绘出移民淹没界线、移民淹没点地名。

3.0.6河段梯级开发纵断面图应绘出本工程所在河流所有规划和已（在）建梯级名称、正常蓄水位， 流经主要城市距河口里程及高程，并标明本工程位置。

3.0.7电站接入电力系统图应绘出地理接线及主要变电站地理位置。

3.0.8征地范围图应标出水库及工程区淹没影响和征用土地地点、范围、分类、面积。

3.0.9工程管理保护范围图应标出工程管理区和保护区范围、分类、面积。

• 3. 0.10水土保持规划方案图应按水土保持规划方案及水土保持工程措施分区绘制水土流失防治范 围，并标注各分区水土保持工程措施、生物措施、临时措施等。

  4 土建图




  4. 1 - 般规定




  4. 1. 1 土建图制图比例可按表4. 1.1中的规定选用。




  表4.1.1 土建图常用比例




  规划图




  枢纽总平面图




  1 » 5000, 1 : 2000, 1 : 1000, 1 : 500. 1 » 200




  地理位置图、地理接线图、对外交通图




  地图比例




  施工总平面图




  主要建筑物布置图




  2000




  建筑物体形图




  基础开挖图、基础处理




  结构图__

  钢筋图、一般钢结构图




  细部构造图




  1 ≈ 1, 2 > 1, 5 ≈ 1, 10 ： ɪ




  4. 1.2 土建布置图应绘Jl 物关系的尺寸和建筑物控」

  4. 1.3

  4. 1.4




  要建筑物的中心线或定位线




  冋、建筑物和原有建筑




  4. 1.5




  土建图尺寸标注秘 土建图文字说明或 木结构图应按GB,




  详略程度而定。




  扼要，其位置宜放在图纸右下方 _l105的规定执毎i




  水利水电工程枢纽总希置图、务洪工程总布置图 灌溉工程总布置图等工爲总布置图应包括MliK




  4. 2. 1

  置图、 内容。

  4. 2.2

  图，并应符合下列要求：                     L

  1总平面图应包括地形等高线、测量坐标网、地质符号步




  水利水电工程枢纽总布置图应包括意




  [1程总布置图、引调水工程总布 融标表和必要的文字说明等

  、上游或下游立、展）视图、典型剖视（断面）

  --------豊瀛:、河流名称和流向、指北针、




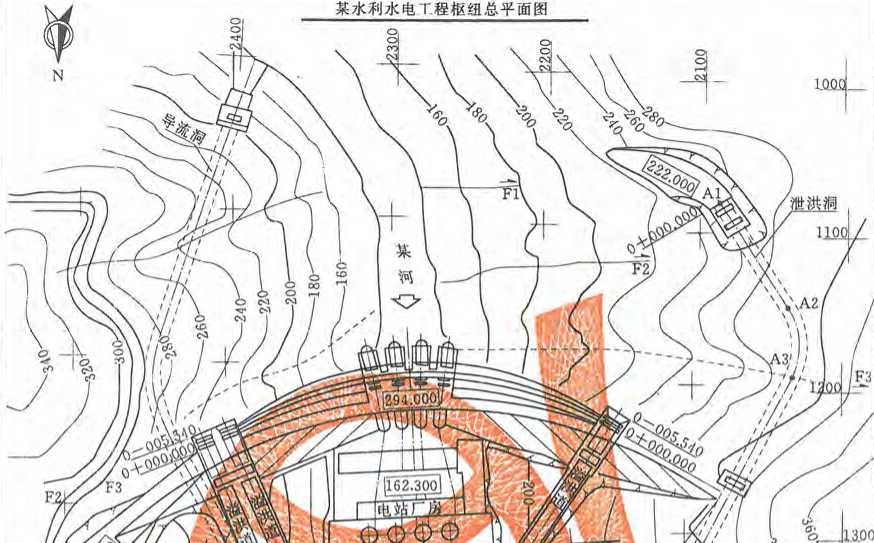

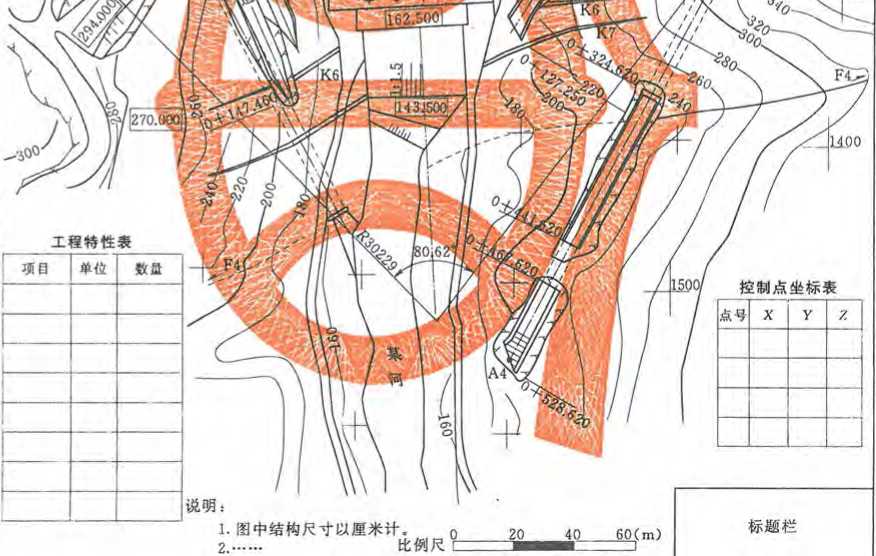

各建筑物及其名称、建筑物轴线、沿轴线桩号、建筑物主要尺寸和高程、地基开挖开口线、对外交通 及绘图比例或比例尺等，见图4.2.2。

2建筑物平面图及纵断面图的控制点（转弯点）应标注转弯半径、中心夹角、切线长度、中心 角对应的中心线的曲线长度。

3有迎水面的断面图应标注上下游特征水位、典型泄流流态水面曲线；边坡开挖挖除部位应用 虚线绘出原地面线；含地质结构的断面应按图例要求绘制基岩顶面线、岩石风化界线、岩性分界线、 地质构造线、地下水位线、相对不透水层界面线，并标注岩体名称；泄水建筑物应对不同建筑物分别 加绘泄流能力曲线。

4挡水坝平面或断面特征轮廓、泄流面或喇叭口曲线等复杂体形建筑物应加绘特征曲线或坐标 表格O

• 4. 2.3防洪工程、河道堤防工程总布置图应标明堤坝及堤坝轴线、沿线防排洪建筑物及名称、沿轴



图4. 2.2水利水电工程枢纽总布置图

线桩号、图例、比例尺和指北针等。

• 4. 2.4引调水工程总布置图应标明水源工程及主要参数，渠首工程及主要参数，渠道、沿线主要输 水建筑物及主要参数，沿线水库以及必要的图例、比例尺、指北针等。

4.2.5灌溉工程总布置图应标明水源工程、灌区界线、干支渠、相关建筑物、水库及必要的图例、 比例尺、指北针等。

4.2.6水电站厂房应绘制厂区平面布置图及厂房布置图。厂区平面布置图应绘有发电厂房主要技术 指标表、厂房对外交通路线布置、开关站及出线场（含主变压器）布置、油库及水池布置等。厂房布 置图应包括下列内容：

1典型机组剖视图。

2主厂房（含机组间和安装间）纵剖视图和必要的副厂房纵剖视图。

3发电机层、水轮机层等各层平面图。各层平面图宜含相应副厂房各层布置。发电机层应绘出 安装场大件安置位置、吊车主副钩限制线、吊物孔、盘柜等设备位置。

4副厂房各层平面图、纵横剖视图。

5地下厂房应包括主变压器室纵、横剖视图及各层平面图。

6安装场各层平面图及横剖视图。

4. 2.7泵站工程应绘制泵房布置图，包括泵房横剖视图、泵房纵剖视图、排水设备层平面图、安装 间供水设备层平面图、安装间横剖视图、电缆层平面图、电动机层平面图等.

4.2.8工程施工总平面布置图可绘有施工场地、料场、堆渣场、施工工厂设施、仓库、油库、炸药 库、场内外交通、风水电线路布置等生产、生活设施，并标注名称、占地面积、场地高程。水工建筑 物的平面位置应用细实线或虚线绘制。施工总平面图应标注河流名称、流向、指北针和必要的图例。

I- 1600 ,

L - Y 5739一0。0

上沥坝面水下混凝土

Hi基础混蠢土

R “2SOW4F2OO

R_i025OWlOFlOO

Rz<25imE52

RM_l250WlOF50

Osl∙20 + /

说明，图中结梅尺寸以厘米计.

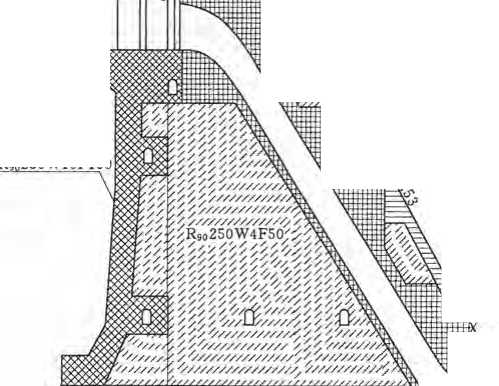

图4.2.9-1混暖土强度等级分区图

4.2.9水工结构图应准确表示结构的尺寸、材质和各部位的相对关系等，复杂细部应放大加绘详图。 结构图应分别示出结构的平面和断面、混凝土强度等级分区或土石坝填筑分区、金属结构及机电一期 预埋件等。厂房结构图宜绘出混凝土浇筑分层分块图。结构图的绘制应符合下列要求：

1建筑物的混凝土强度等级分区图，其分区线应用中粗线绘制，绘出相应的图例，标注混凝土 有关的技术指标，并附有图例说明，图例线用细实线绘制，见图4. 2.9-1.

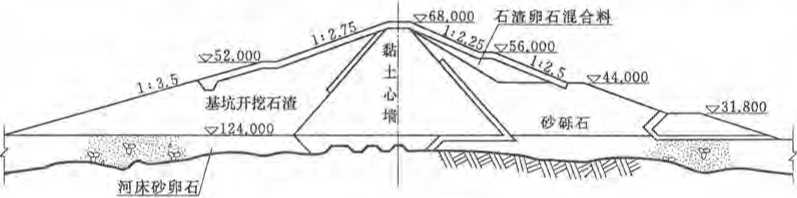

• 2 土石坝断面图中筑坝材料的分区线，应用中粗实线绘制，并注明各区材料名称，见图4.2.9-2,



图4.2.9-2 土石坝横断面图

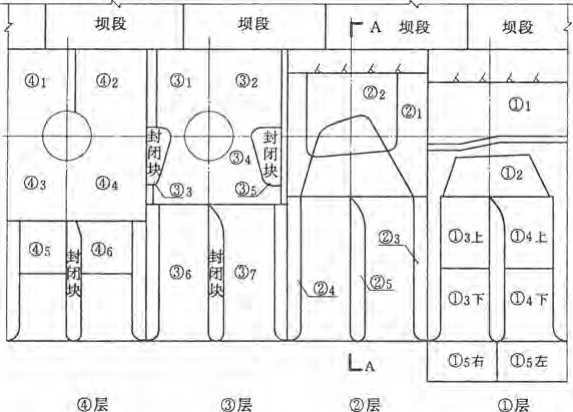

3混凝土浇筑分层分块图中应标注各浇筑层和块的编号。浇筑层的编号应为带圆圈的阿拉伯数 字；浇筑块的编号应采用不带圆圈的阿拉伯数字，并且其字号应比层号数字小，见图4.2.9-3°混 凝土浇筑分层分块图应附有分层分块表，见表4.2.9。

a）厂房机组段分层分块平面图

b）削视图

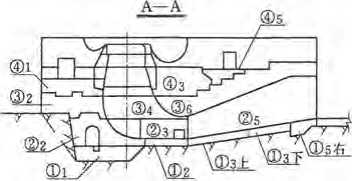

≡4.2.9 3混凝土浇筑分层分块图

4渠道、堤防等建筑物断面图中的填料、防渗及护坡结构的分区应用中粗实线绘制，并标注各 区材料名称，护坡结构可用引岀线分层注明材料及厚度，见图4. 2. 9-4。

表4. 2.9混凝土浇筑分层分块表

300 V 900

1800/2

梁道中心线/

OCm厚C20混凝土板

*合土工膜― 姑乙烯泡沬塑料板

IoemJ中粗砂

8cm厚C20混凝土板 貫金上JJg一 20CnI厚砂砾料

厚度。

• 3) 溢流面、闸门槽、压力钢管槽、水泵房等一期、二期混凝土结构及埋件。发电进水口、泄 洪孔闸门埋件，通气孔结构、位置及埋件。预制构件槽埋件、预制构件结构、安装位置、 编号等。

• 4) 栏杆或灯柱预埋件、排水管、门库、电缆沟、门机轨道二期混凝土槽、取水口等构筑物的 结构、位置及预埋件。

4. 2.10开挖支护图的绘制应符合下列要求：

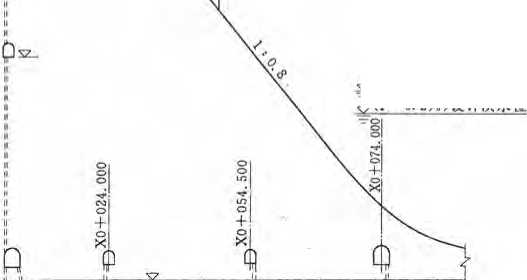

1开挖图中应包括开挖平面图和典型断面图。开挖平面图中应示出开挖轮廓线、坡比、开挖平 台高程、控制点，并注写控制点坐标表，见图4.2.10-1。典型断面图中应示岀开挖坡比、平台尺 寸、平台高程、地层结构等。

2边坡支护图中应包括边坡平面图和典型断面图。边坡平面图中应以图例分别示出锚杆、喷混

明:图中结构尺寸以厘米计.

；95LW

d16.150

20X20

图4. 2.10 - 3地下洞室支护图

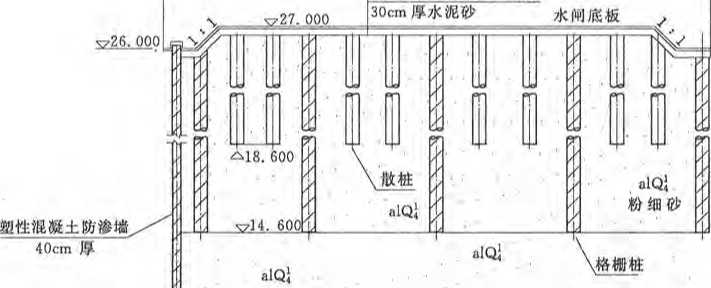

4. 2.11地基与基础处理图应绘岀地层结构、工程处理措施，并标注必要的尺寸和文字说明。可自定义 不同处理措施的图例，在图中列出相应的图例说明。常用的地基与基础处理图应符合下列要求：

1软基处理图应绘出软基处理范围、处理措施的布置、地层结构，说明中应给岀处理要求.见

图 4. 2.11-I_e

2500

30Eojgggo

tess.

CJ

Qu⅛>⅛⅛⅛⅛⅛⅛,u⅛-

O

O

O

KO888H

O O

IOCm厚Clo混凝土垫层

粉细砂

：坝体排水孔

▽ （P=O. 02%）校核洪水位 E（P=O.2%）设计洪水位

vʒ V ? hY Y Vir .C线排水孔 J

&/孔距2=気没10π√ B线排水孔 _If

if C线必員% ∕¾孔距2m,孔深15W!

孔距2m,孔深IOln

A线排水孔

孔距2m,孔深i5m     区明:

图4. 2.11-2帷幕灌浆图

2帷幕灌浆图应绘岀平面图和纵剖视图。平面图应示岀排间距、孔间距、孔序，图中说明应给 出灌浆方法、灌浆压力、分段原则等；纵剖视图应绘岀地层结构、帷幕布孔、孔距、孔序，见图 4. 2. ll-2_β

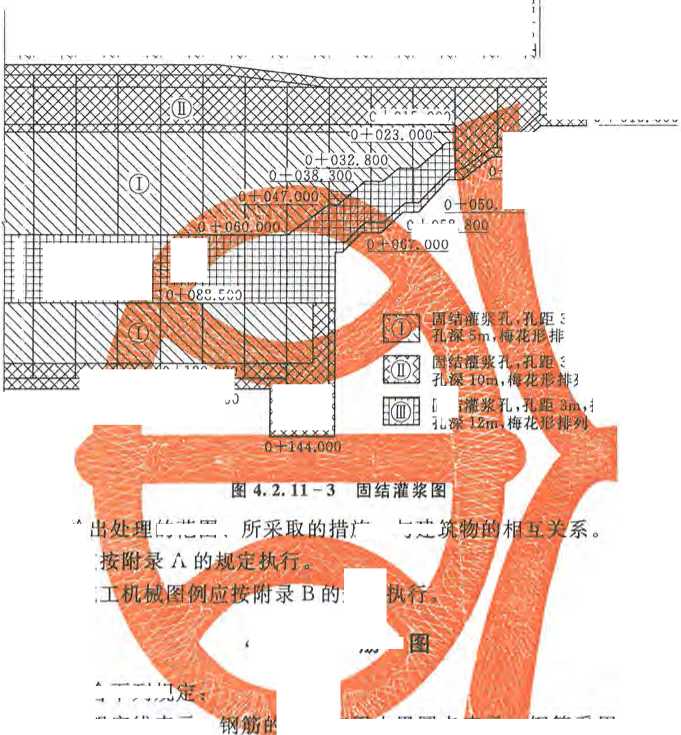

3固结灌浆应包括平面布孔分区图及典型断面图，应绘岀排间距、孔间距、孔序分区及孔深分 区，见图 4. 2. ll-3_β

O O

O O O O

断层处理图应绘

建筑材料图例应

水工建筑物与施

p÷015 OOP：

A

3m,排距3m,

I 0+027.400 【37.OOO

ZzZ+。出 89Z + 0WI

:用小黑圆点曲爵BS钢筋釆用编号进行分类;

88.500

坝轴线 0÷000. OOO 0÷015. OOO

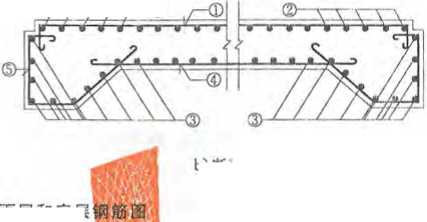

图4. 3. 1 钢筋图

2钢筋图宜附有钢筋表和材料表.其格式见表4.3.1 -1和表4. 3. l-2o

表4. 3. 1 - 1钢筋表

表4. 3.1 - 2材料表

合计(t)

单位重(kg∕m)

总重(kg)

10. 736

4. 298

卄 On

可循，宜自下而上，自左至右

与网的编号写在一起，其标

寸，见图4. 3.

S 4. 3. 3-I₀

b)多张网

表示网的数量，W表示网的代号,

种类的代号, J距的数值.

d)

图4.3.3-1钢筋标注形式

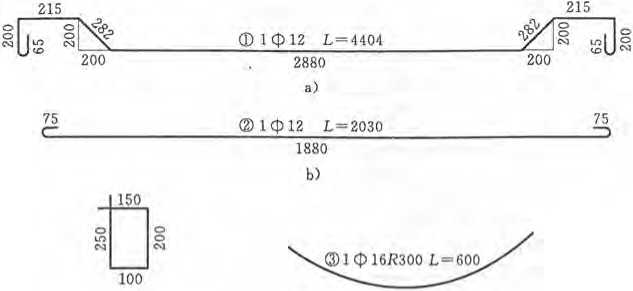

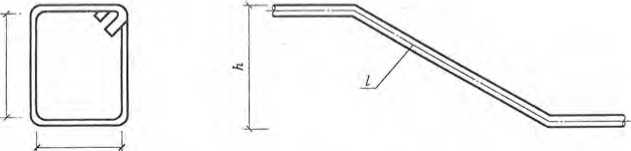

3箍筋尺寸应为内皮尺寸，弯起钢筋的弯起高度应为外皮尺寸，单根钢筋的长度应为钢筋中心 线的长度，见图4. 3.3-2₀

b〉弯起钢筋尺寸

a)掩筋尺寸

图4. 3. 3 - 2箍筋和弯起钢筋尺寸

4单根钢筋的标注形式见图4.3.3-3。

注丄为单根钢筋的嵐於.

图4. 3.3-3单根钢筋的标注

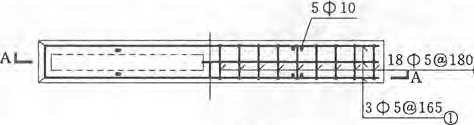

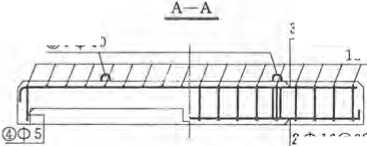

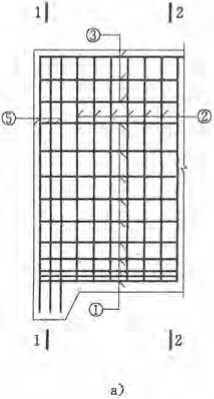

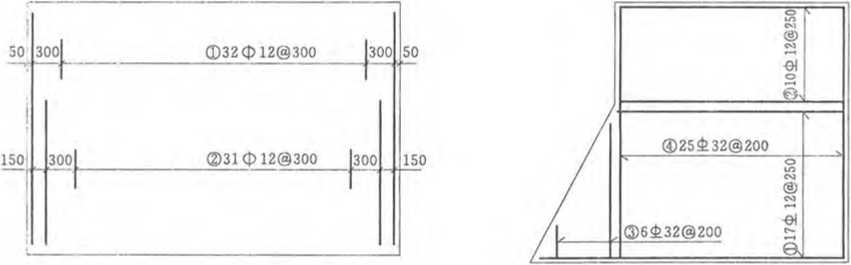

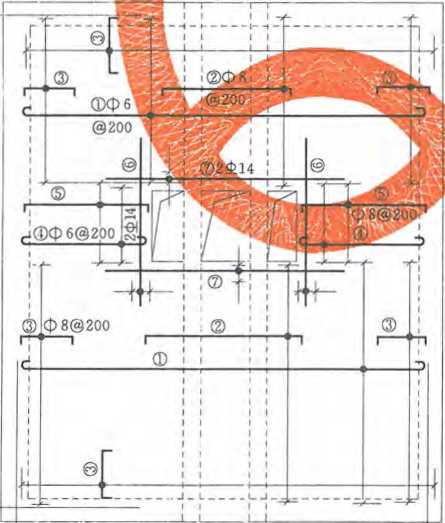

4. 3.4钢筋图可采用全剖（见图4. 3.1）.半剖（见图4. 3. 4 - 1中平面图）、阶梯剖（见图4. 3. 4 - 1 中的剖视图）、局部剖视（见图4.3.4-2）等画法。

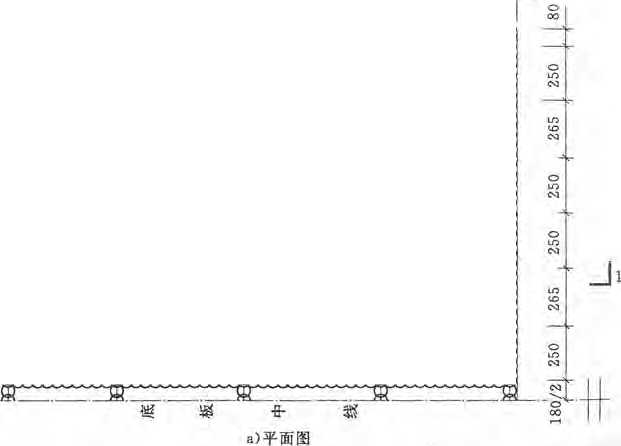

a）平面图

⑤ 4φlO

3φ5θl65_φ

.2(pl6(¾320,

b）剖视图

图4. 3.4-2局部剖

4. 3. S钢筋层次的表达应符合下列规定：

1平面图中配置双层钢筋的底层钢筋应向上或向左弯折，顶层钢筋应向下或向右弯折，见图

4. 3. 5-1.

底层

a）底层钢筋

顶层

b）顶层钢筋

图4.3.5-2立面图中双层钢筋

2配有双层钢筋的墙体钢筋立面图中，远面钢筋的弯折应向上或向左，近面钢筋的弯折应向下 或向右，见图4. 3.5-2,在立面图中应标注远面的代号“YM”和近面的代号“JM”。

• 3 断面图中应绘制钢筋详图，见图4.3.5-3°

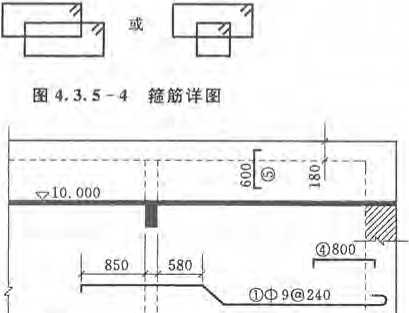

4钢筋图中应绘制箍筋或环筋详图，见图4. 3.5-4.

(De 9 ⑥ 240

③φ9(¾240

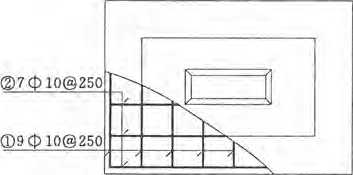

4平面图中宜画出分布钢筋.图中不能画岀的应在说明或钢筋表备注中注写该钢筋的布置、直 径、单根长、间距、根数、总长及质量。

4. 3.7曲面构件的钢筋可按投射绘制钢筋图，见图4. 3.7„

图4. 3.7曲面构件钢筋图

4.3.8对称构件对称方向的两个钢筋断面图可各画一半，合成一个图形，中间以对称线分界，见图 4. 3. 7中的1一1断面图和2—2断面图，或图4. 3. 8中板类构件的面层和底层钢筋平面图。

4.3.9规格、型式、长度、间距均相同的钢筋、箍筋、环筋，其简化画法应符合下列规定：

1可只画出其第一根和最末一根，用标注的方法表明其根数、规格、间距，见图4.3. 9a）_o

7-T-®

A-A

1 : 50

b）断面闇

图4.3.8 板类构件的面层和底层

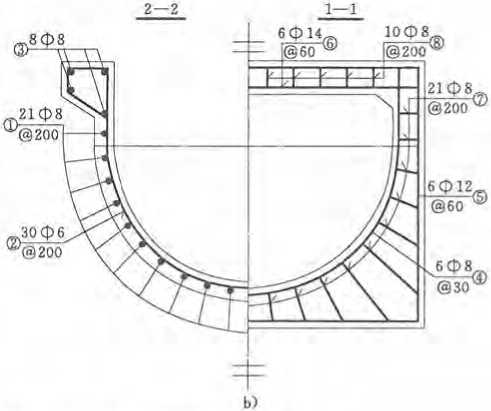

Os2©切。目Θ

一

Φ6ZΦ

图4. 3.9相同钢筋的简化画法

1可用粗实线画出其中的一根表 横的细实线表示其余的钢筋、 筋，横穿线的两端带斜短划 线）或箭头表示该号钢筋的 L横穿的细线与粗线（钢筋 费相交处用细实线画一小圆 4.%9b）°

非圆珂渐变曲面、曲线钢筋 :给出*线坐标的方式标注, 径;羸筋可简化为按线性等 勒组编号的方式标注。

羊度不同但间距相同，且相 *置的两组钢筋，可分别画出 #一根和最末一根的全长，再 H的一根短粗线表示间距，两 容懶⅛分别注明其根数、规格和间

4. 3. Il_O

型式、规格相同，长度为按 递增或递减的一组钢筋，见 图4.3. 12中的①号、③号钢筋，可编 一个号，并在钢筋表“型式”栏内加 注％ = a”，在“单根长”栏内注写长 度范围.

4. 3. 13 若干构件的断面形状、尺寸 大小和钢筋布置均相同，仅钢筋编号 不同可釆用图4. 3. 13的画法，并在钢 筋表中注列各不同钢筋编号的钢筋型 式、规格、长度和根数等。

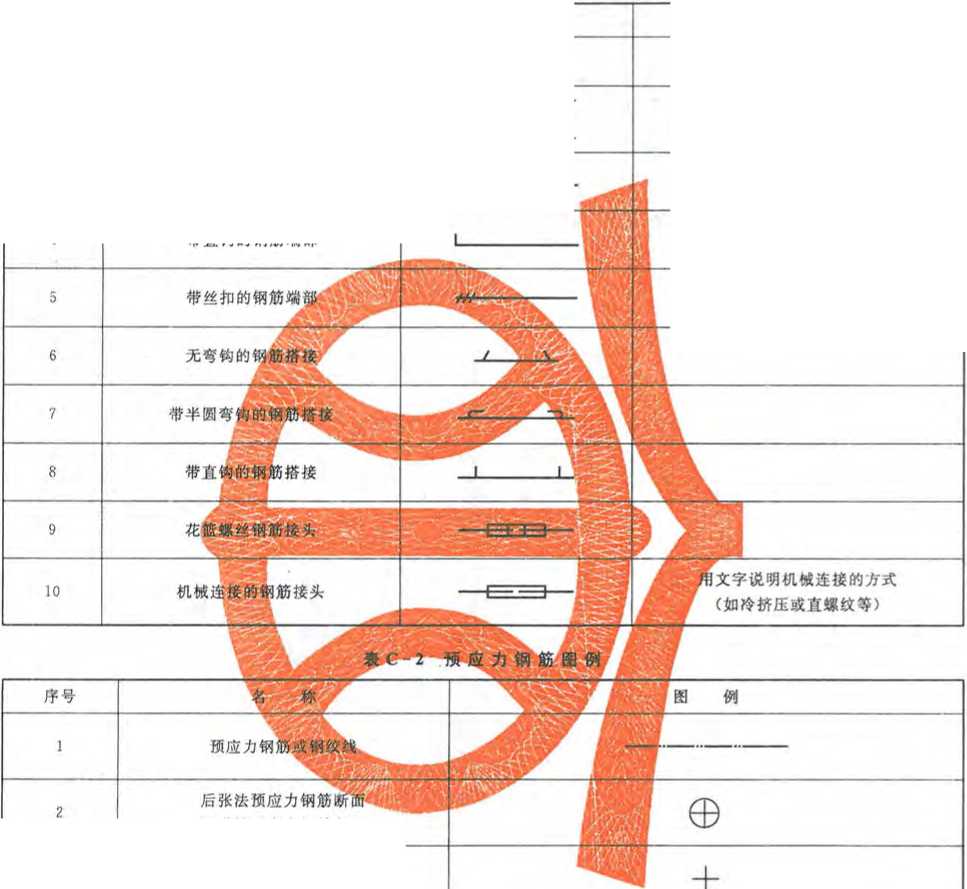

4. 3. 14普通钢筋图例和预应力钢筋

图例按附录C的规定执行。

图4.3.11相间排列钢筋的简化画法

图4. 3. 12钢筋长度为等差时的简化标注

5金属结构图

5. 1 — 般规定

5.1.1金属结构图包括总布置图、结构总图、分节图、部件装配图、零件图。图样应釆用视图、剖 视图和详图（局部放大图）等画法。

5.1.2金属结构图中的每个从属的总成、部件、构件或机件均应编写序号，并应符合下列规定：

b）

图5.1.2弧形闸门支钗图

ɪ序号应标注在可见视图中，每个序号应只 标注一次。

2序号的指引线用细实线绘制并斜向引出， 起点处采用一小黑点，末端采用一水平短划或圆 圈，所有短划或圆圈应按水平或垂直方向排列整 齐。指引线彼此不应相交，也不应与断面线平行。

3序号应在指引线的水平短划上或圆圈内按 顺时针方向或逆时针方向整齐排列注写，见 图 5. 1.2.

5.1.3尺寸标注应符合下列规定：

1图样中所注尺寸是该图样所示总成、部 件、构件或机件的最后完工尺寸，否则应另加 说明。

2总成、部件、构件或机件的每一尺寸应只 标注一次，并应标注在反映该总成、部件、构件 或机件最清晰的图形上。

5.1.4金属结构图中凡需注明的技术要求和文字 说明，应以“技术要求”或“说明”加以标注。 其中的序号应采用阿拉伯数字编排，位置宜放在 图纸的右下方。

5.1.5金属结构总布置图中宜附有综合总表或技术特性表。

5.2钢闸门图

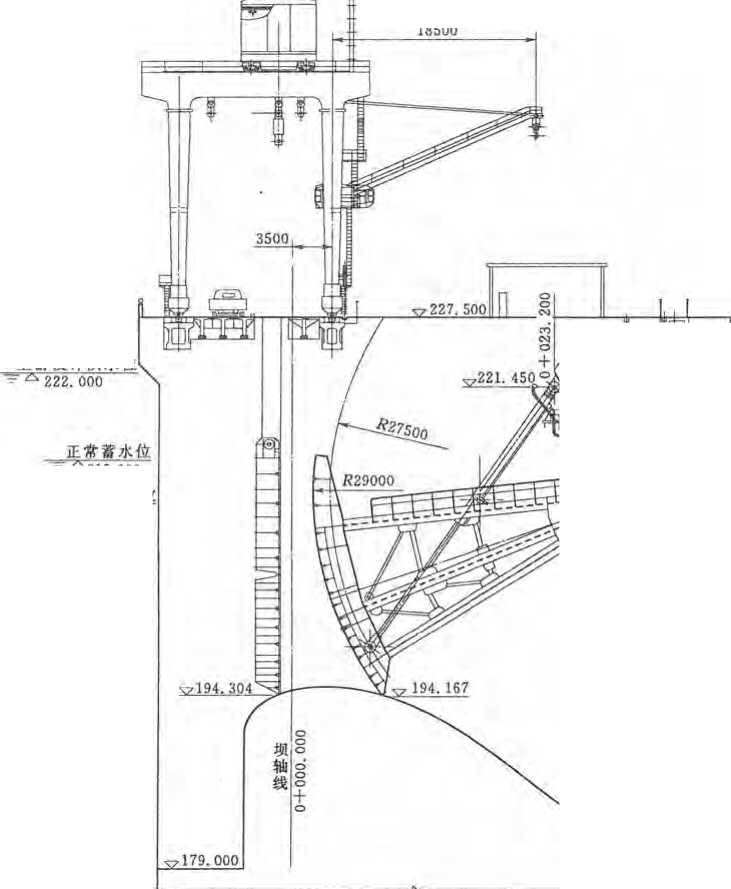

• 5.2. 1总布置图应由沿顺水流向孔口中心线的全剖视图、平面布置图和其他位置的全剖视图或详图 组成，见图5.2.1。

图中应反映闸门及启闭机在水工建筑物中的设置位置和功能、孔口尺寸及其型式、数量、运行方 式，并标明闸门和启闭机的高程、桩号、闸门与启闭机的连接方式、启闭机吊点的上下限位置等。

• 5. 2.2闸门总图中应标出外形尺寸、闸门分节尺寸、支承导向尺寸、安装焊缝或安装连接螺栓以及 与门槽和启闭机设备的接口关系尺寸等；应列出部件明细表和制造安装的技术要求；可列出闸门技术 特性表。

5.2.3平面钢闸门总图和分节图的主视图，宜采用能反映闸门面板情况的上、下游合成视图，中间 用对称线分界，与实线对称的虚线可不画•俯视图由视图或剖视图组成视向相反的合成视图，中间以 对称线为界，俯视图应反映轮轨、主轮、侧轮装置等与门槽的关系，以及面板、隔板、桁架等的结构 布置，门槽轮廓线应以双点画线表示；侧视图应为反映横向隔板或横向桁架、止水、吊耳、充水阀等 结构的剖视图。平面钢闸门图样见图5.2.3。

a

上游设计洪水位

18500

-^215.000

g211. 500死水位

图5. 2.1金属结构总布置图

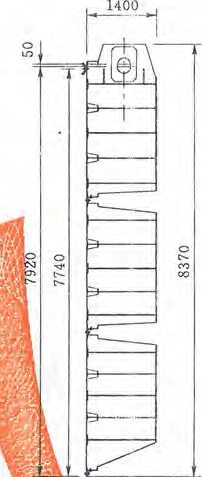

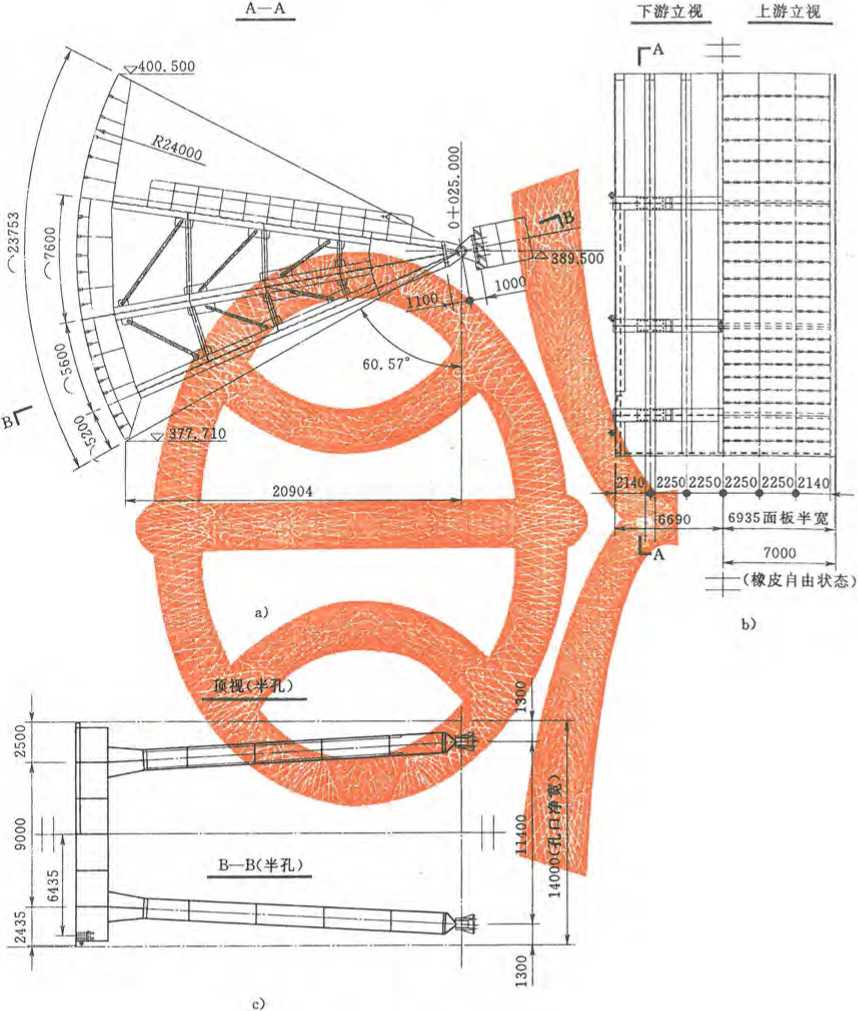

5.2.4弧形钢闸门总图和门叶分节图的主视图宜釆用能反映弧形面板实长的视图，面板应标注孤长。 俯视图宜采用沿着闸门支臂轴线及支钗轴线，旋转到水平面内投射而得到的视图或剖视图，支臂以下 的结构在俯视图中不应绘出；侧视图宜釆用上、下游立视图组成的合成视图。弧形闸门图样见 图 5. 2.4.

5. 2.5门叶、支臂等结构图，除标出外形尺寸外，还应注写制造焊缝、尺寸和加工要求等，并列出 包括构件的材料、规格尺寸、材质和质量的材料表，以及制造加工技术要求。

5. 2.6门体部件图应标注外形尺寸、与相关部件的连接尺寸、零件明细表和制造技术要求，可采用 双点画线表示相关连接支承结构的轮廓线。

5. 2.7平面闸门门槽埋件总图的主视图，宜釆用左、右门槽高度方向的上、下游合成视图，中间以 孔口中心线（对称线）分界，并应符合下列要求：

I俯视图可由反映主、副轨不同高程的剖视图或视图构成视向相反的合成视图。

2侧视图的设置宜使水流方向为自左向右的流向＜,

上游立视

≡ 二 一== == ⅛lτ⅛l≡-≡三≡三= ∙=L ML1L' .E

d)

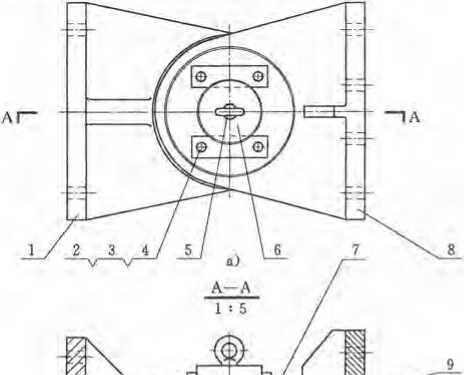

图5. 2.3平面钢闸门总装图

3图中应标出门槽中心线及孔口中心线的桩号，底槛高程，埋件的安装焊缝及安装固定的连接 件，二期混凝土尺寸，一期、二期混凝土结合面的插筋位置，并标明相应水工图图名及图号。连接件 包括螺栓、螺母、搭接板、螺杆等构件。插筋位置应釆用虚线表示。

4图中应列有零、部件明细表和会签表及简要技术要求的说明。

5.2.8弧形闸门门槽埋件总图应由主视图、俯视图及局部视图组成，主视图的设置宜使水流方向自 左向右流向，并应符合下列要求：

1图中应标岀底槛和支钗的高程及桩号，埋件安装焊缝及安装固定的连接件，二期混凝土尺 寸，一期、二期混凝土结合面的插筋位置，并标明相应水工图图名及图号，插筋位置应采用虚线 表示。

图5.2.4弧形闸门总装图

2图中应列有零、部件明细表和会签表及简要技术要求的说明。

5.2.9综合总表、闸门特性表各部分的尺寸与格式见表5. 2. 9 - 1和表5. 2.9-2.

表5∙2∙9-l综合总表

注：“闸门名称”系指工程中各类闸门的名称。项目和闸门名称可视需要调整.表中长度単位为毫米。

表5.2.9 - 2 闸门特性表

注：表中所列内容可根据需要按闸门的类型决定取舍。表中长度单位为毫米。

5.3型钢标注

5.3.1型钢标注方法应符合表5.3. 1的规定。

表5.3.1型钢标注方法

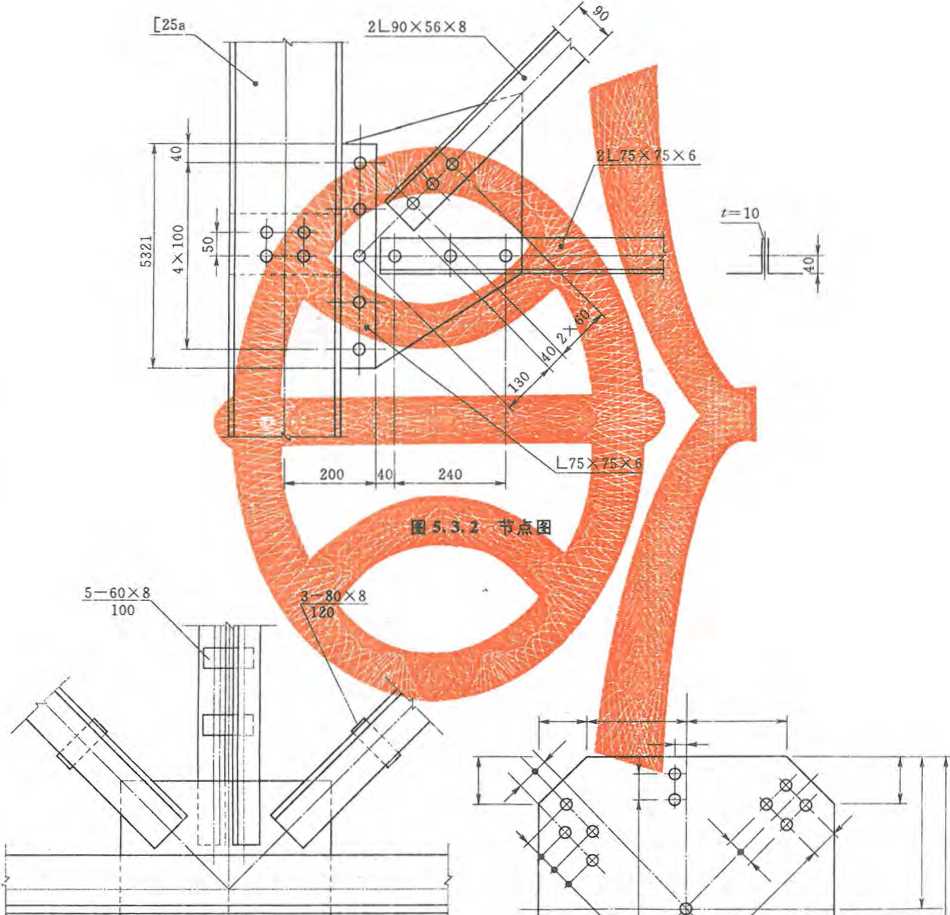

5.3.2钢结构的节点图应反映各构件连接关系。节点板中被构件遮挡的轮廓线应采用虚线绘制，或 移岀绘制构件截面，并配置在该构件的延长线上，见图5.3.2.

S.3.3节点图中应标注节点板的尺寸、各构件螺栓中心尺寸（见图5.3.2中的“4X100”，“2 X 60”）、构件端部至几何中心线交点的距离（见图5. 3.2中的“130”）、构件轴线（中心线）到型钢底 边的距离（见图5.3.2中构件截面上的尺寸“40”），并对节点中的型钢进行标注•未绘出截面的不等 边角钢构件应注出角钢一肢的尺寸（见图5. 3.2中斜杆的尺寸“90”）。双型钢组合截面的构件应在节 点图中注明连接板的数量及尺寸，见图5.3.3°

S. 3.4非焊接的节点板应注明节点板尺寸和螺栓孔中心与几何中心线交点的距离，见图5.3.4。

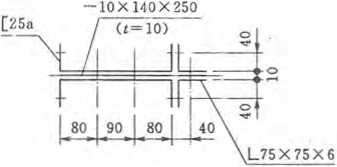

注：图中5和3为连接板数量■ 60和80为连接板宽度, 8为连接板厚度；】00和120为连接板长度。

5∙4焊缝标注

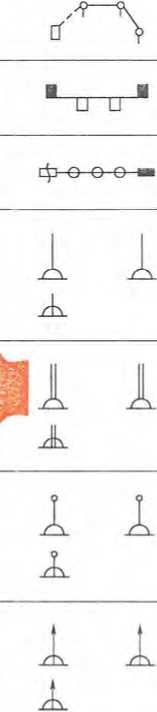

5. 4.1焊接钢结构的焊缝应釆用焊缝符号标注。焊缝符号由基本符号、辅助符号、补充符号、焊缝 尺寸和指引线组成。

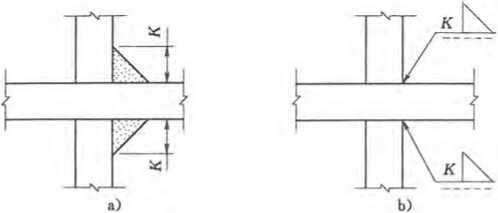

5. 4.2焊缝在接头指引线箭头侧的单面焊缝标 注，应将基本符号和焊缝尺寸标注在基准线的实 线侧，见图5. 4. 2a）_i焊缝在接头指引线非箭头 侧的单面焊缝标注，应将基本符号和焊缝尺寸标 注在基准线的虚线侧，见图5.4.2b）。

5.4.3双面焊缝的标注，应在基准线的上下方 都标注基本符号和尺寸，其接头的指引线箭头侧 焊缝的基本符号和尺寸标注在基准线的实线侧， 非箭头侧焊缝的基本符号和尺寸标注在基 虚线侧，见图5. 4. 3a）_i两面尺屯 缝可只在基准线上方标注尺T 图 5. 4. 3c）和图 5.4.3d）。

TT 3b)、

图5. 4.3双面焊缝的标注

5. 4.4三个和三个以上的焊件相互焊接的焊缝，不应作为双面焊缝，其符号和尺寸应分别标注，见 图 5. 4. 4 - 1 „

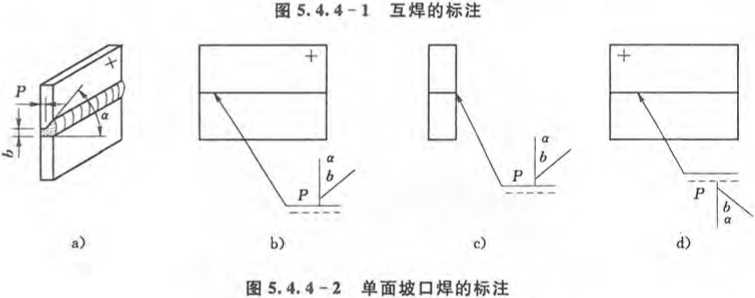

相互焊接的两个焊件中，当只有一个焊件带坡口时，箭头应指向带坡口的焊件，见图5.4.4-2°

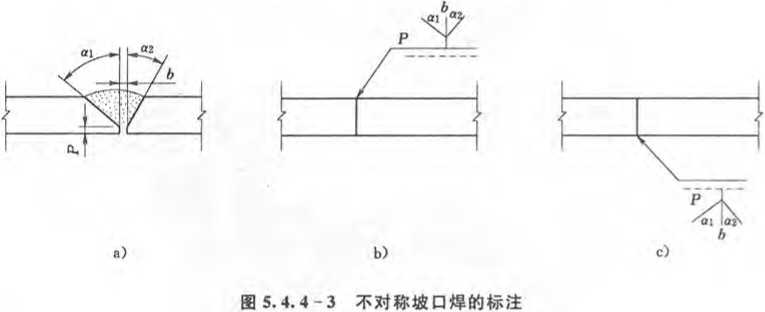

相互焊接的两个焊件，当为单面带双边不对称坡口焊缝时，箭头应指向较大坡口的焊件，见图 5. 4.4-3.

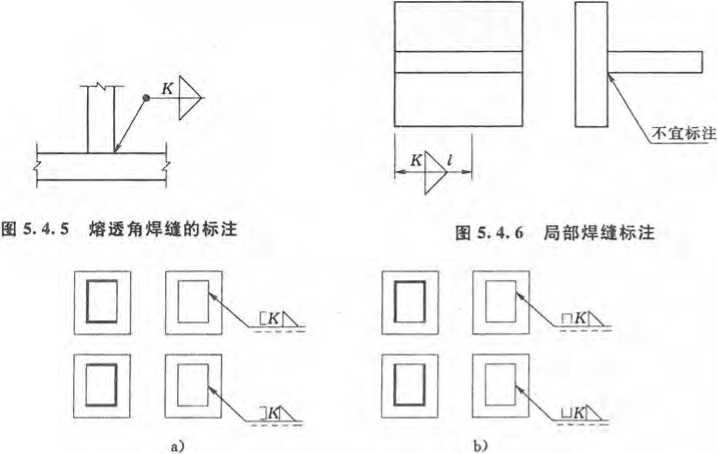

5.4.5熔透角焊缝符号应按图5. 4.5标注。

5.4.6局部焊缝应按图5. 4.6标注。

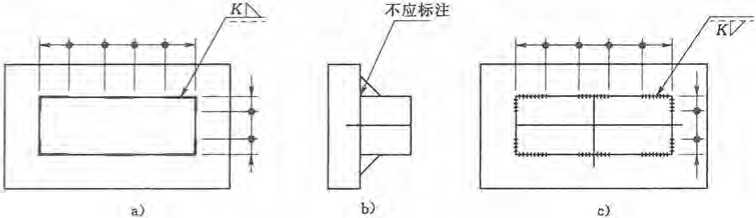

5. 4.7三面焊缝应按图5. 4.7标注。

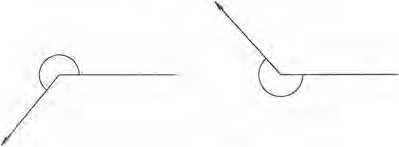

5.4.8周围焊缝应按图5. 4.8标注。

5.4.9 现场焊缝应按图5.4.9标注。

图5. 4.7三面焊缝标注

图5.4.9现场焊缝标注

图5.4.8周围焊缝标注

5. 4. 10相同焊缝符号应按下列方法表示：

1同一图样、形式、尺寸和辅助要求均相同的焊缝，可只选择一处标注代号，并加注“相同焊 缝符号"，见图5.4.10a),或统一在图样的技术要求中用符号或文字加以说明。

2同一图样，数种相同焊缝可采用分类编号标注，同一类焊缝可选择一处标注代号，分类编号

采用 A、B、C,见图 5.4. IOb).

a)

图5. 4. 10 相同焊缝标注

5.4.11分布不规则的焊缝标注代号宜在焊缝处加粗线表示可见焊缝或栅线表示不可见焊缝，见 图 5.4. 11.

图5. 4.11不规则焊缝标注

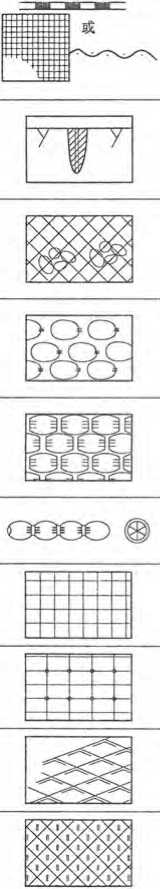

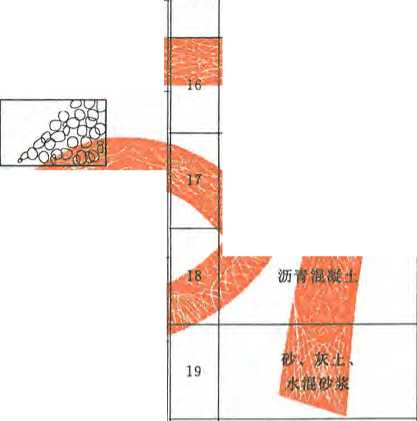

附录A建筑材料图例

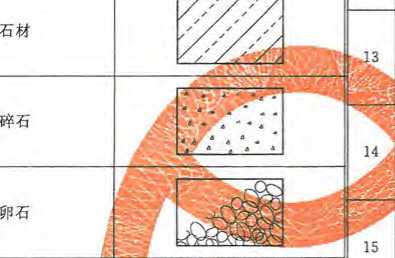

表A建筑材料图例

名称       图例    序号   名称       图例

堆石

砂卵石砂砾石

干砌

耐火砖、

耐火材料

瓷砖或类似斜

序号      名称

胶合板

钢丝网水泥板

松散保温材料

纤维材料

多孔材料

软体排

防水或防潮材料

花纹钢板

草皮

玻瑞、透明材料

注1：本表所列的图例在图样上使用时可以不必画满，仅局部表示即可.同一序号中，画有两个图例时，左图为表面视图，右图为 断面图例.只有一个图例时，仅为断面图例・

注2：断面图中，当不指明为何种材料时，可将序号“20”中图例（金属）作为通用材料图例。

注3：序号“14”中图例（混凝土）适用于素混凝土和少筋混凝土，也可适用于较大体积的钢筋混凝土建筑物的断面.

注4：带有“*”号的图例，仅适用于表面视图.

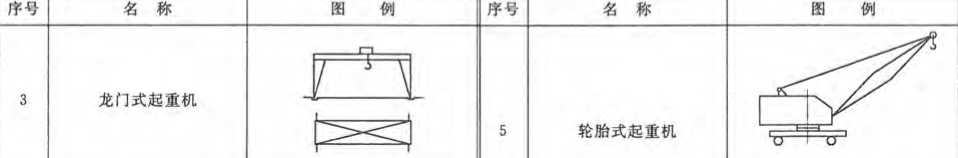

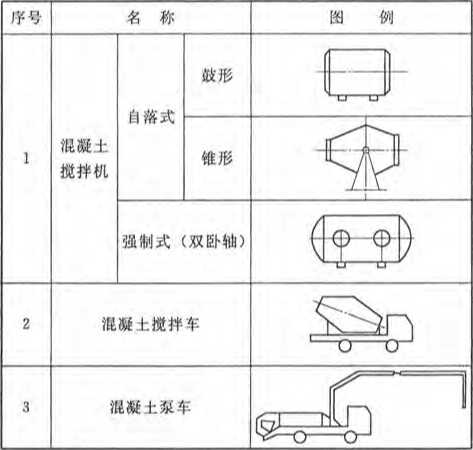

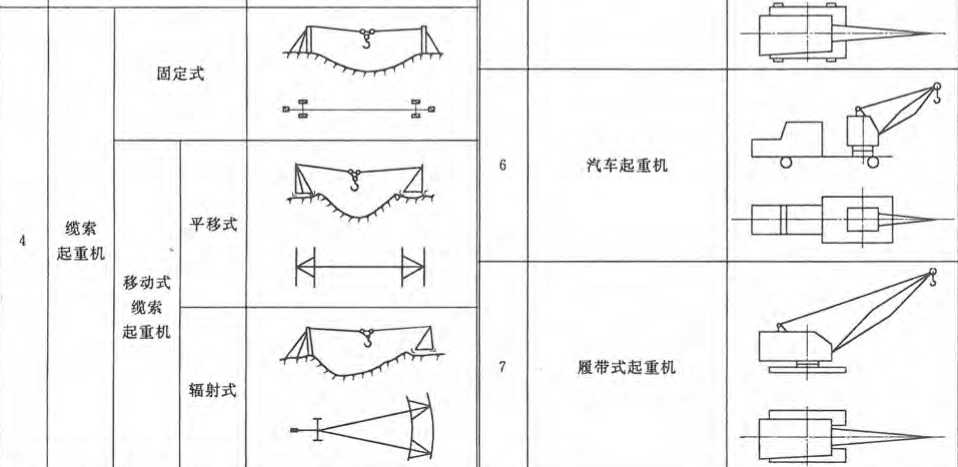

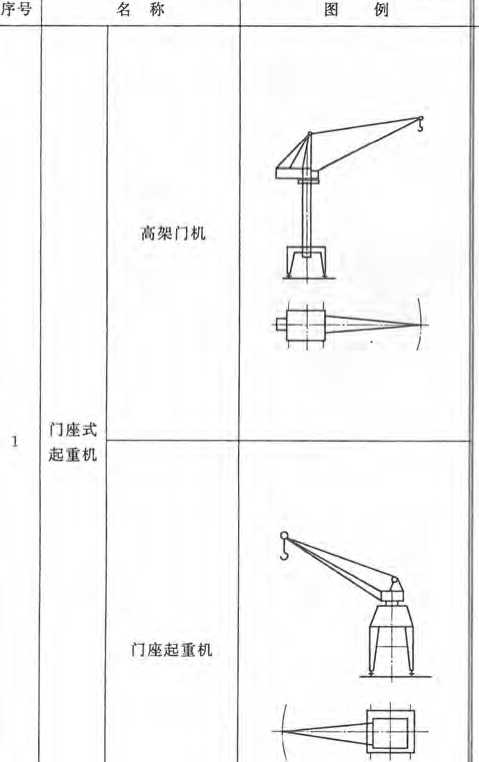

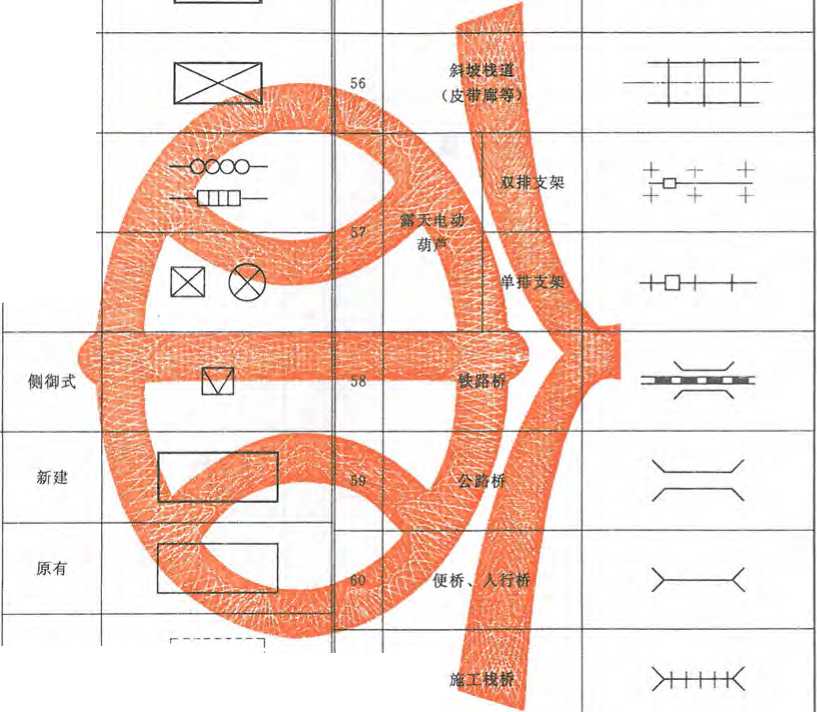

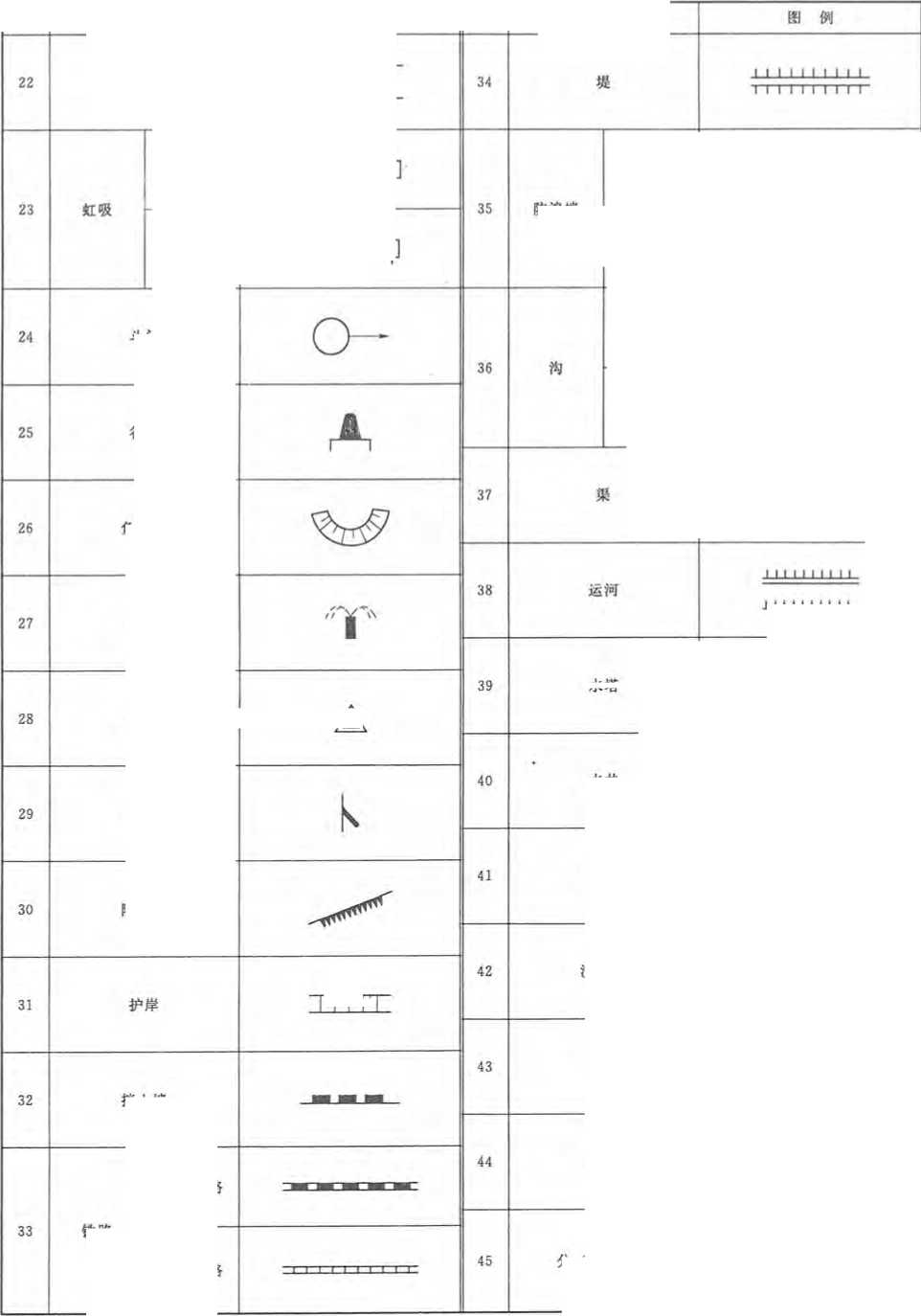

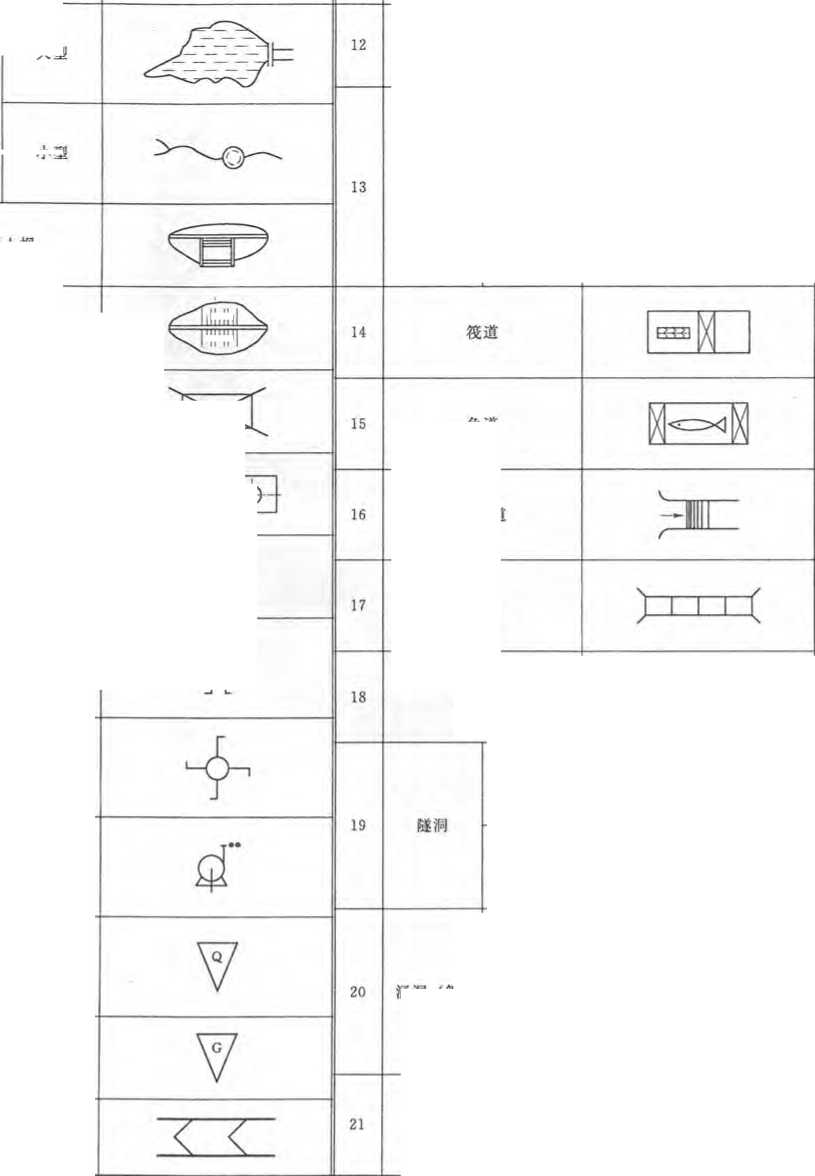

附录B 水工建筑物与施工机械图例

B. 1水工建筑物平面图例

表B. 1水工建筑物平面图例

水库

水电站

升船机

大型

栈桥式

码头

宜

浮式

土石坝

水闸

变电站

水力加工站、水车

泵站

水文站

水位站

船闸

小型

叩

急流槽

大比例尺

小比例尺

大型

小型

大型

涵洞（管）

>1---K

小型

斜井或平洞

H

<

图例

序号

名称

序号

名称

跌水

¢==4

大型

⅛---h

小型

水塔

I^ll^ll^lfl

水井

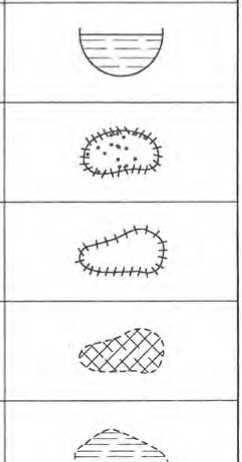

水池

沉沙池

淤区

挡土墙

灌区

正规铁路

铁路

分（蓄）洪区

轻便铁路

、_ ——

其他材料

斜坡卷扬机道

抵御式

露天 堆料场

高架式料仓

漏斗式储仓

建筑物 计划

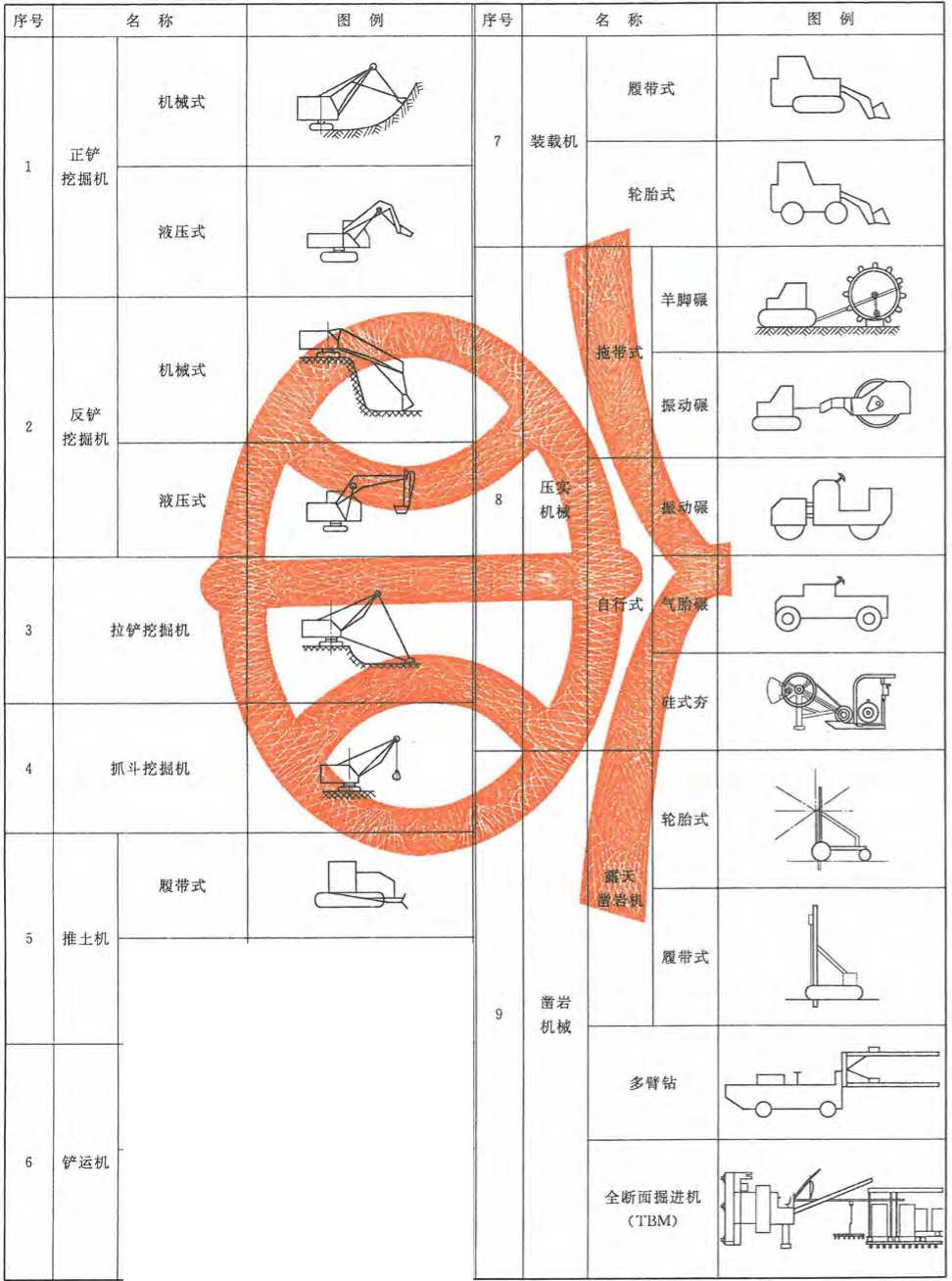

表B.2-1 土石方机械图例

表B.2-3混凝土机械图例

表 B.2-4 （续）

表C-I普通钢筋图例

序号

钢筋横断面

无弯钩的钢筋端部

带半圆形弯钩的钢筋端部

带直钩的钢筋端部

下图表示长、短钢筋投影重叠时, 短钢筋的端部用45°斜划线表示

带丝扣的钢筋端

无弯钩的

带半圆弯

机械

筋接头

后张法预应力钢筋

序号

预应力钢

带直

文字说明机械连接的方式

（如冷挤压或直螺纹等）

预应力钢筋断面

无黏结预应力钢筋断面

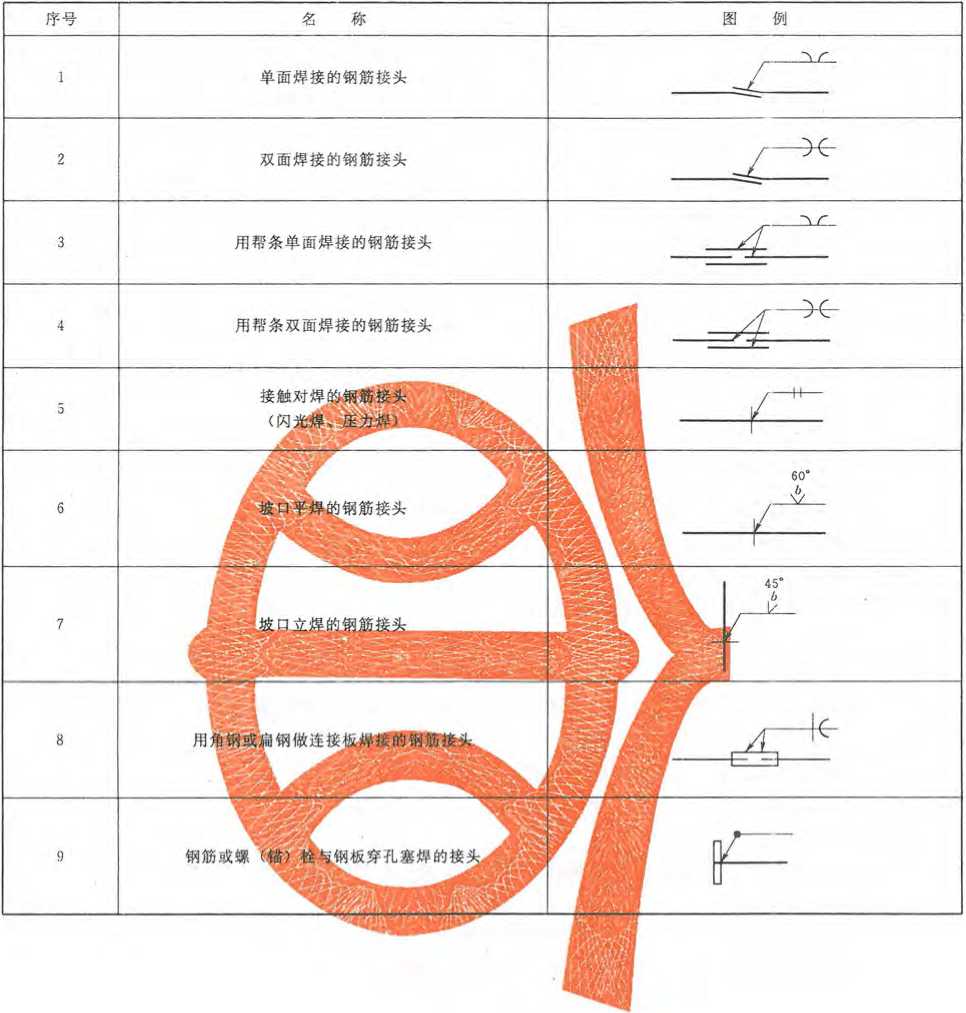

表C-3钢筋的焊接接头图例

附录D原型观测仪器设备图形符号及其使用规定

D.1图形符号说明

D. 1.1本附录适用于原型观测中常用的观测仪器设备规定了图形符号和代号，以及部分水力学、振 动监测、地震观测的图形符号。不适用于水文测验、气象观测、地形测量等观测项目。

D. 1.2原型观测仪器设备图形符号应釆用示意性单线图.

D. 1.3原型观测仪器设备图形符号应釆用其英文名称的大写字头或者名称中的某一字母统一规定其 相应的文字代号”内部观测的代号宜采用单字母代号。外部观测的代号宜釆用双字母代号。

D.2图形符号使用规定

D.2.1应变计组符号可用于布置图或各向应变绘制不下的其他图样中。，为应变计向数，N代表无 应力计。

D. 2.2应变计符号绘制应符合下列规定：

ɪ每种应变计的图形符号有三个图形，按投影关系绘岀。

2符号中细实线圆弧上的应变计，表示平行于该投影面的应变计，但不表示出其端部圆盘；对 不平行于该投影面的应变计，需画出其投影，并需画出其端部圆盘的投影.垂直于某投影面的应变 计，其投影用空心小圆圈表示。

3符号中圆弧和端部圆盘应釆用细实线画出，应变计釆用粗线画出。

D.2.3当测缝计布置于缝上时，缝应绘制在两细实线之间，并可适当加大符号中两细实线之间的 距离。

D. 2.4岩体变位计符号中的等边三角形表示一个测点，绘制时，其位置和点数应与实际情况一致， 位置应用尺寸注明。

D. 2.5基岩变形计符号中间的短横线应画在其符号高度的2/3处。

D. 2.6水管式孔隙压力仪符号中左端的长方框表示测头，正方框中带小圆圈的图形表示测站，中间 的虚线代表水管。

D.2.7正垂线、倒垂线符号中垂线的悬挂点和锚固点应作为支点，锚固点和悬挂点采用实心等边三 角形。

D.2.8垂线测点符号在遥测、光学仪器观测时适用。

D.2.9视准线符号中应采用空心等腰三角形表示仪器基底，实心等腰三角形表示固定觇标，为空心 圆圈表示测点。

D.2.10激光准直符号中黑方框表示接收端，中空方框符号表示激光发射端。

D- 2.11倾斜钻孔式测压管符号中的箭头指向測压管倾斜方向。

D. 2. 12三点式表面测缝器符号中的三点为等边三角形，符号中的直线表示缝，符号中的1 = 1. _I =

2, i = 3,依次表示单向、两向和三向测缝点.

D. 2.13测斜仪符号中间位置的直线表示电缆；短斜线表示探头位置，线的倾角为30°。画图时，符 号两侧的直线段与孔壁重合。

D. 2. 14分层沉降仪符号中应采用实心等边三角形表示锚固点，竖直线上的短横线表示横梁或测点 位置，其位置和根数应与实际情况一致。

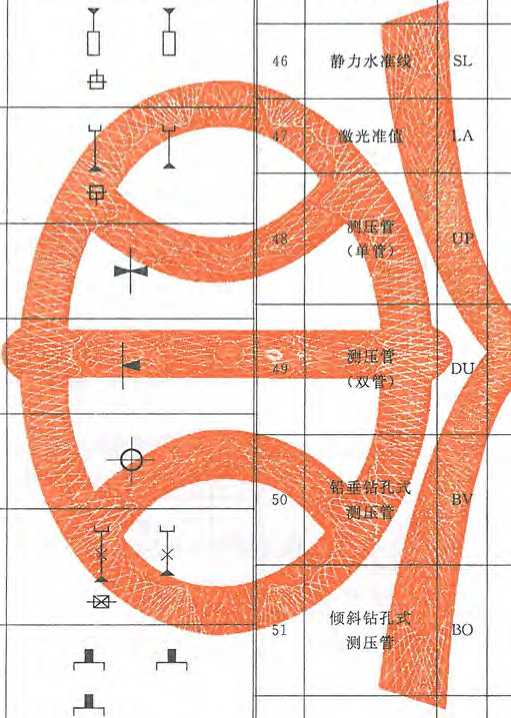

45    弦矢导线   SW

PL

IP

MS

MP

PP

标准用词说明

中华人民共和国水利行业标准

水利水电工程制图标准水工建筑图

SL 73. 2—2013

条文说明

1 总则

3规划图

• 4 土建图

5金属结构图

3规划图

此章为本标准新增内容，列出了水利水电工程规划图的类别和相关图样内容的要求。

4 土建图

4∙ I -般规定

4.1.1表4. 1. 1中给出有关图类的比例，是属于1 ɪ 1X10", 1 > 2×10", 1 « 5X10”的系列，特殊 情况下也允许采用1 ≡ 1.5X10", 1 : 3×10", 1 : 4X10"的系列，其中”是正整数。对于示意图可不 注写比例。

4.1.2建筑物的定位线，例如坝轴线、厂房机组轴线等就属于定位线。

4.1.3例如初步设计阶段和项目建议书阶段图样中尺寸标注的详细程度是不一样的。另外，同一个 设计阶段中不同类型的图，对尺寸标注的详细程度也不一样，例如布置图和细部构造图中尺寸标注的 详细程度不一样.

4.2水工建筑图

4.2.1工程总布置图增加了防洪工程总布置图、河道堤防工程总布置图、引调水工程总布置图、灌 溉工程总布置图等内容。

4.2.8施工总平面布置图中“必要的图例”，主要指施工场区内的风、水、电管（线）路图例，交通 运输图例等，这些图例，本标准目前未作统一规定，制图时可根据实际情况确定。

• 4. 2.9本条对水工结构图的绘制作出了规定：

（1） 混凝土强度等级分区的图例，目前各设计单位尚不统一，本标准也暂不作统一规定。本条图

• 4. 2.9-1中所绘的分区图例属推荐性质。

（2） 土石坝断面图中筑坝材料的分区线应用中粗实线绘制，河床砂卵石与筑坝材料之间的分界 线，河床砂卵石与基岩之间的分界线，应采用粗实线绘制。

（3） 图4.2.9-3为电站厂房水下部分的混凝土分层分块（施工）图，图中仅画岀A-A剖视图。

（4） 永久缝所用的粗实线的宽度，视结构复杂程度和图纸中该部分图线密度的情况，可采用粗或 中粗的线宽.

（5） 预埋件一般指基础和建筑物中的灌浆孔预埋管，散热（冷却）管，出浆盒，止浆片，止水 片，加热管（线）以及有关的原型观测设备等。在较多情况下单独绘制预埋件图。

4.2.11由于基础处理图中的图例各单位尚不统一，目前本标准也不宜作统一规定，故可自定义不同 处理措施的图例。

4.3钢筋图

4. 3.1钢筋表中根据需要可增加部位栏。

4.3.3釆用图4. 3. 3 - 1钢筋标注形式时，钢筋长度不在图中示出，应在钢筋表单根长度栏中表达。 图4.3.3-3中，单根钢筋总长L包括弯钩长度在内，但不包括搭接长或焊接长。

4. 3.5断面图上要准确表示出交叉钢筋的内外关系，且在不同断面图中应统一。如无特别要求（如 箍筋），原则上按“粗外细内"布置。断面图中不能清楚表示钢筋布置时应增画钢筋详图，否则可不 画详图。钢筋图中不能清楚表示箍筋、环筋的布置时，应增画箍筋或环筋的详图，否则可不画详图。 4.3.7曲面构件上的钢筋，切断面不能完全反映其形状时，可用投射表示.

5金属结构图

5. 1 — 般规定

• 5. 1.2对金属结构图中的序号编写，取消了原标准中“尽量编在主视图中”的规定，只要求编在从 属的总成、部件、构件或机件的可见视图中，这样便于序号的编写。

5.1.3本条为新增，尺寸标注强调每一尺寸一般只标注一次。

5.1.4本条对图中文字说明的标注，新增了 “技术要求"一项，主要是考虑到“说明”和“技术要 求”两种标注均为习惯用法。

• 5. 2.9本条中取消了明细表的画法，困为,这应是基础制图标曙

³∙ ^J型讷国

'图标准》（GB/T 50105条 1

48
