建筑施工高处作业安全技术规范

TeGhniGaI GGde for WGrking Safety at height Gf building GGnStrUGtiGn

JGJ80 —2016

赵挺生

13628638956

华中科技大学

♦ 1 .总则

♦2.术语和符号

♦3.基本规定

♦4.临边与洞口作业

♦5.攀登与悬空作业

♦6.操作平台

♦7.交叉作业

♦8.建筑施工安全网

♦+三个附录

新旧规范差异

A1.增加了术语和符号章节；2.将临边和洞口 作业中对护栏的要求归纳、整理，统一对 其构造进行规定；3.在攀登与悬空作业章节 中，增加屋面和外墙作业时的安全防护要 求；4.将操作平台和交叉作业章节分开为操 作平台和交叉作业两个章节，分别对其提 出了要求；5.对移动操作平台、落地式操作 平台与悬挑式操作平台分别作出了规定；6. 增加了建筑施工安全网章节，并对安全网 设置进行了具体规定。

1.总则

A 1.0.1为规范建筑施工高处作业的设计、施工和管 理，做到防护安全、技术先进、经济合理，制定 本规范。

A 1.0.2本规范适用于建筑工程施工高处作业中的临 边、洞口、攀登、悬空、操作平台、交叉作业及 安全网搭设等项作业。

A本规范亦适用于其它高处作业的各类洞、坑、 沟、槽等部位的施工。

A 1.0.3建筑施工高处作业时，除应符合本规范外， 尚应符合国家现行有关标准的规定。

A高处作业 WGrkinq at heiqhts :在距坠落高度基准面2m或 2m以上有可能坠落的高处进行的作业。

A临边作业edqe-near GPeratiGn :在工作面边沿无围护或 围护设施高度低于800mm的高处作业，包括楼板边、楼 梯业边、屋面边、阳台边、各类坑、沟、槽等边沿的高处

A洞口作业GPeninq GPeratiGn :在地面、楼面、屋面和墙 面等有可能使人和物料坠落，其坠落高度大于或等于2m 的洞口处的高处作业边

A攀登作业Ciimbinq GPeration:借助登高用具或登高设施 进行的高处作业。

A悬空作业hanging GPeration:在周边无任何防护设施或 防护设施不能满足防护要求的临空状态下进行的咼处作 业边

A操作平台：由钢管、型钢及其他等效性能材料等组装搭设制作 的供施工现场高处作业和载物的平台，包括移动式、落地式、 悬挑式等平台。

A移动式操作平台：带脚轮或导轨，可移动的脚手架操作平台。

A落地式操作平台：从地面或楼面搭起、不能移动的操作平台， 单纯进行施工作业的施工平台和可进行施工作业与承载物料的 接料平台。

A悬挑式操作平台：以悬挑形式搁置或固定在建筑物结构边沿的 操作平台，斜拉式悬挑操作平台和支承式悬挑操作平台。

A交叉作业:垂直空间贯通状态下，可能造成人员或物体坠落， 并处于坠落半径范围内、上下左右不同层面的立体作业。

A安全防护设施:在施工高处作业中，为将危险、有害因素控制 在安全范围内，以及减少、预防和消除危害所配置的设备和釆

A安全防护棚：高处作业在立体交叉作业时，为防止物体坠落造 成坠落半径内人员伤害或材料、设备损坏而搭设的防护棚架。

A 3.0.1在施工组织设计或施工方案中凡涉及临边与洞口作 业、攀登与悬空作业、操作平台、交叉作业及安全网搭设 的，应有相应的高处作业安全技术措施。

A 3.0.2高处作业施工前，应按类别对安全防护设施进行检 查、验收，验收合格后方可进行作业，并应做记录；验收 可分层或分阶段进行。

A 3.0.3高处作业施工前，应对作业人员进行安全技术交 底，并应记录；应对初次作业人员进行培训。

A 3.0.4应根据要求将各类安全警示标志悬挂于施工现场各 相应部位，夜间应设红灯警示。高处作业施工前，应检查 高处作业的安全标志、工具、仪表、电气设施和设备，确 认其完好后，方可进行施工。

A

A

A

A

A

A


3.0.5高处作业人员应根据作业的实际情况配备相应的高处作业安全防护用品, 并应按规定正确佩戴和使用相应的安全防护用品、用具。

3.0.6对施工作业现场可能坠落的物料，应及时拆除或采取固定措施。高处作 业所用的物料应堆放平稳，不得妨碍通行和装卸。工具应随手放入工具袋； 作业中的走道、通道板和登高用具，应随时清理十净；拆卸下的物料及余料 和废料应及时清理运走，不得随意放置或向下丢弃。传递物料时不得抛掷。

3.0.7高处作业应按现行国家标准《建设工程施工现场消防安全技术规范》 GB50720的规定，采取防火措施。

3.0.8在雨、霜、雾、雪等天气进行高处作业时，应采取防滑、防冻、防雷措 施，并应及时清除作业面上的水、冰、雪、霜。

当遇有6级（含）以上强风、浓雾、沙尘暴等恶劣气候，不得进行露天攀登与 悬空高处作业。雨雪天气后，应对高处作业安全设施进行检查，当发现有松 动、变形、损坏或脱落等现象时，应立即修理完善，维修合格后方可使用。

3.0.9对需临时拆除或变动的安全防护设施，应采取可靠措施，作业后应立即 恢复。

A 3.0.10安全防护设施验收应包括下列主要内容：

/ 1防护栏杆的设置与搭设；

/ 2攀登与悬空作业的用具与设施搭设；

/ 3操作平台及平台防护设施的搭设；

/ 4防护棚的搭设；

/ 5安全网的设置；

/ 6安全防护设施、设备的性能与质量、所用的材料、配件的规格；

/ 7设施的节点构造，材料配件的规格、材质及其与建筑物的固定、连接状况。

A 3.0.11安全防护设施验收资料应包括下列主要内容：

/ 1施工组织设计中的安全技术措施或施工方案；

/ 2安全防护用品用具、材料和设备产品合格证明；

/ 3安全防护设施验收记录；

/ 4预埋件隐蔽验收记录；

/ 5安全防护设施变更记录。

A 3.0.12应有专人对各类安全防护设施进行检查和维修保养，发现隐患及时采取整改措 施。

A 3.0.13安全防护设施宜采用定型化、工具化设施，防护栏应为黑黄或红白相间的条纹 标示，盖件应为黄或红色标示。

A 4.1临边作业

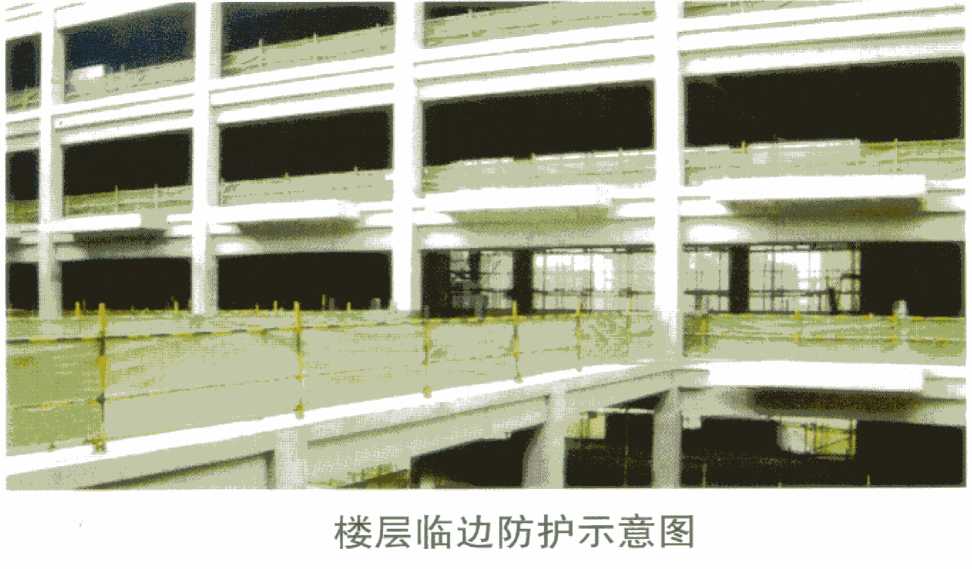

A 4.1.1坠落高度基准面2m及以上进行临边作业时，应在临空一侧设置 防护栏杆，并应釆用密目式安全立网或工具式栏板封闭。

A 4.1.2施工的楼梯口、楼梯平台和梯段边，应安装防护栏杆；外设楼 梯口、楼梯平台和梯段边还应采用密目式安全立网封闭。

A 4.1.3建筑物外围边沿处，对没有设置外脚手架的工程，应设置防护 栏杆；对有外脚手架的工程，应采用密目式安全立网全封闭。密目式 安全立网应设置在脚手架外侧立杆上，并应与脚手杆紧密连接。

A 4.1.4施工升降机、龙门架和井架物料提升机等在建筑物间设置的停 层平台两侧边，应设置防护栏杆、挡脚板，并应采用密目式安全立网 或工具式栏板封闭。

A 4.1.5停层平台口应设置高度不低于1.80m的楼层防护门，并应设置防 外开装置；井架物料提升机通道中间，应分别设置隔离设施。

说明：

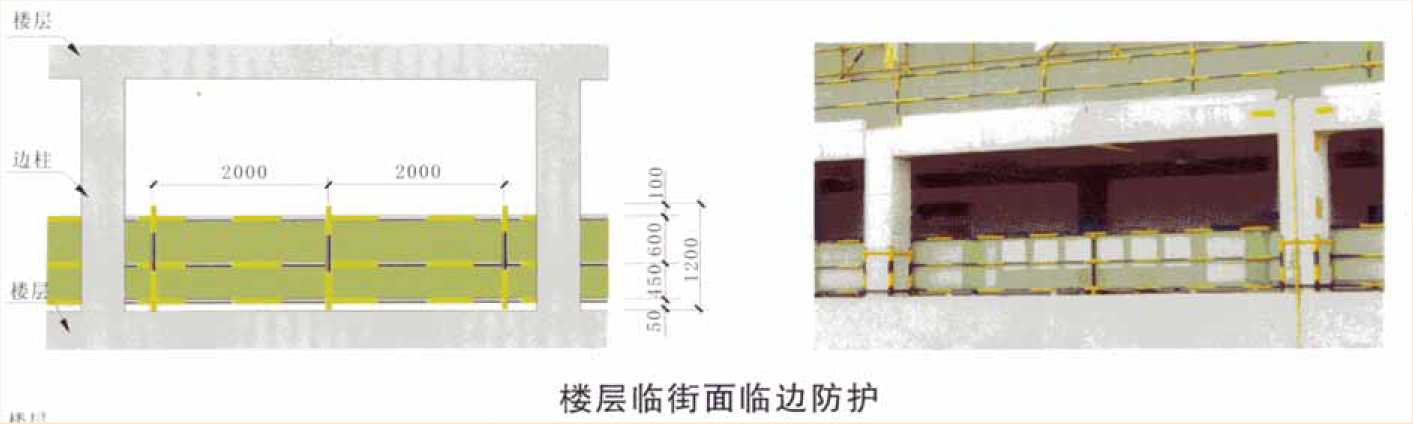

• 1、临街面

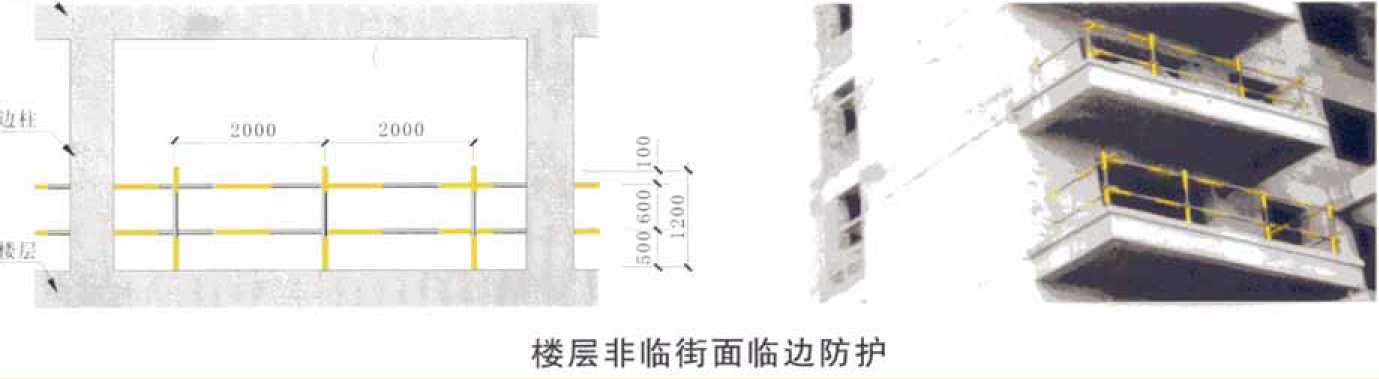

说明：

. 2、非临街面

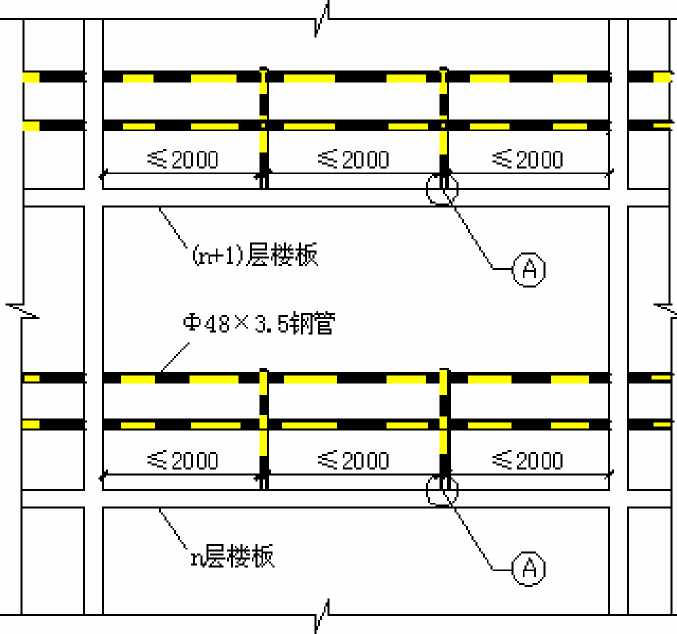

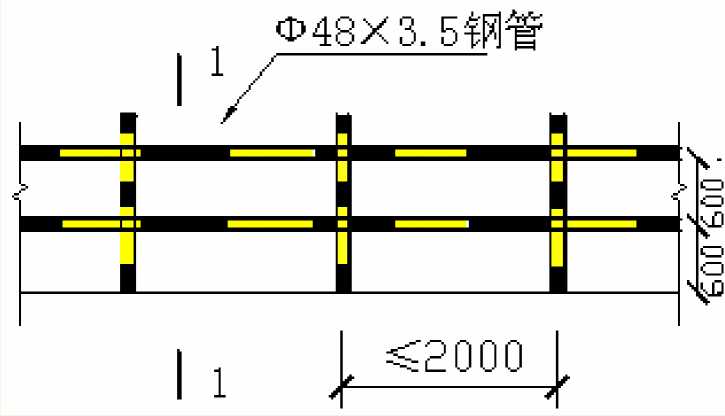

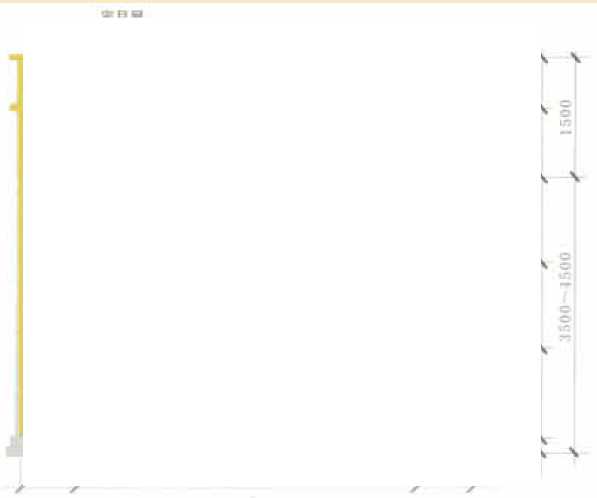

（1） 当临边窗台高度低于0・8m，外侧高差大于2m时，要 按照该要求搭设防护栏杆。

（2） 防护采用钢管扣件搭设。

（3） 防护采用双道栏杆形式，上杆栏杆离地高度为

1100m，下杆离地高度为500mm，立杆高度1200mm， 立杆间距2000mm。

（4） 钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂“当心 坠落”安全警示标志牌。

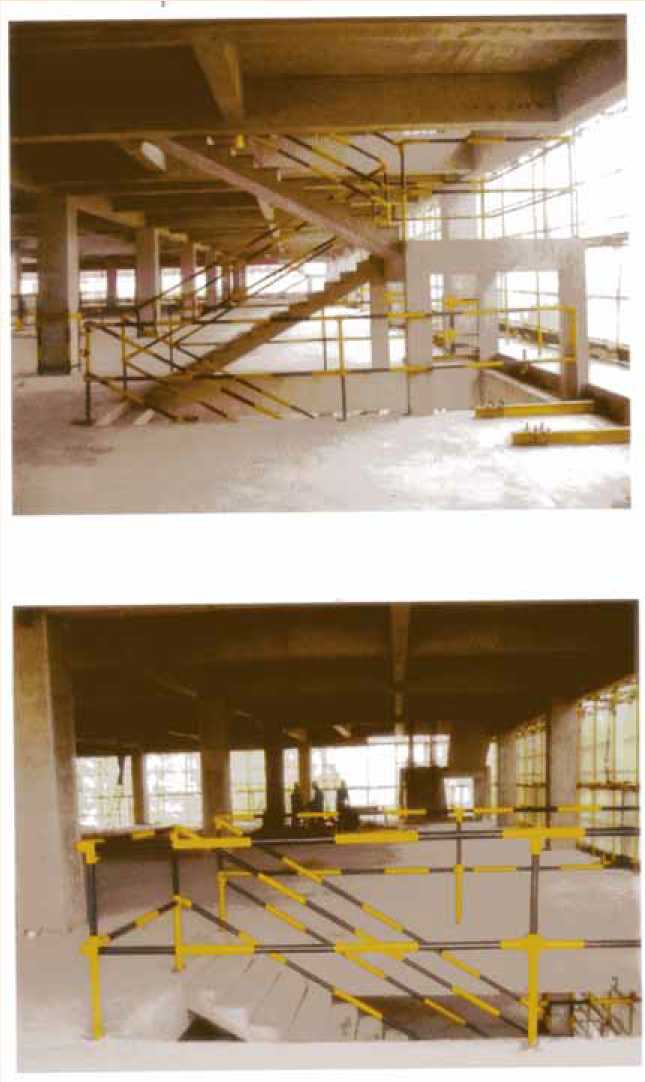

说明：

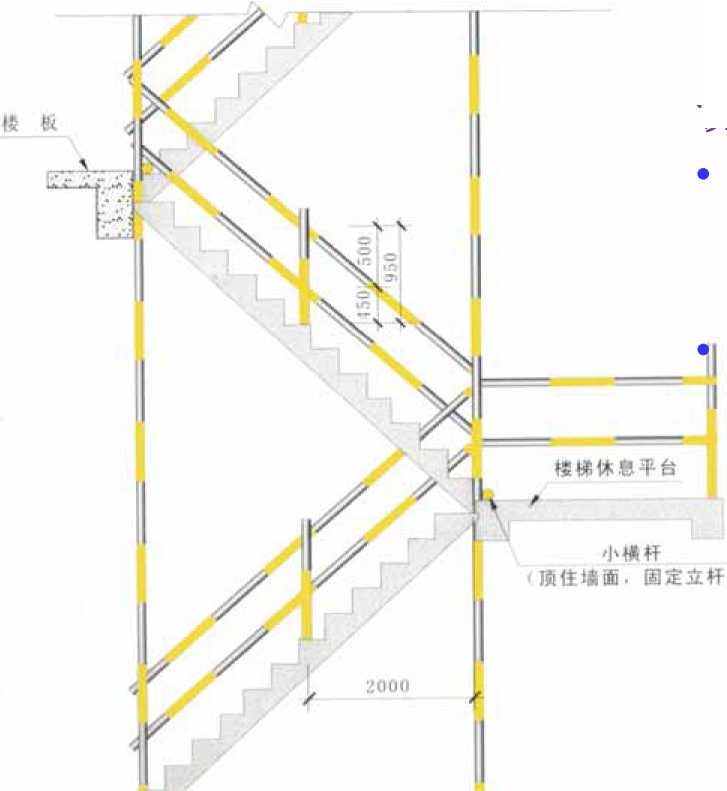

1、 楼梯及休息平 台临边处搭设防护 栏杆。

2、 防护栏杆采用 双道护栏形式，下 道栏杆离楼梯面高

度450mm,上道 栏杆离楼梯面高度


950mm o

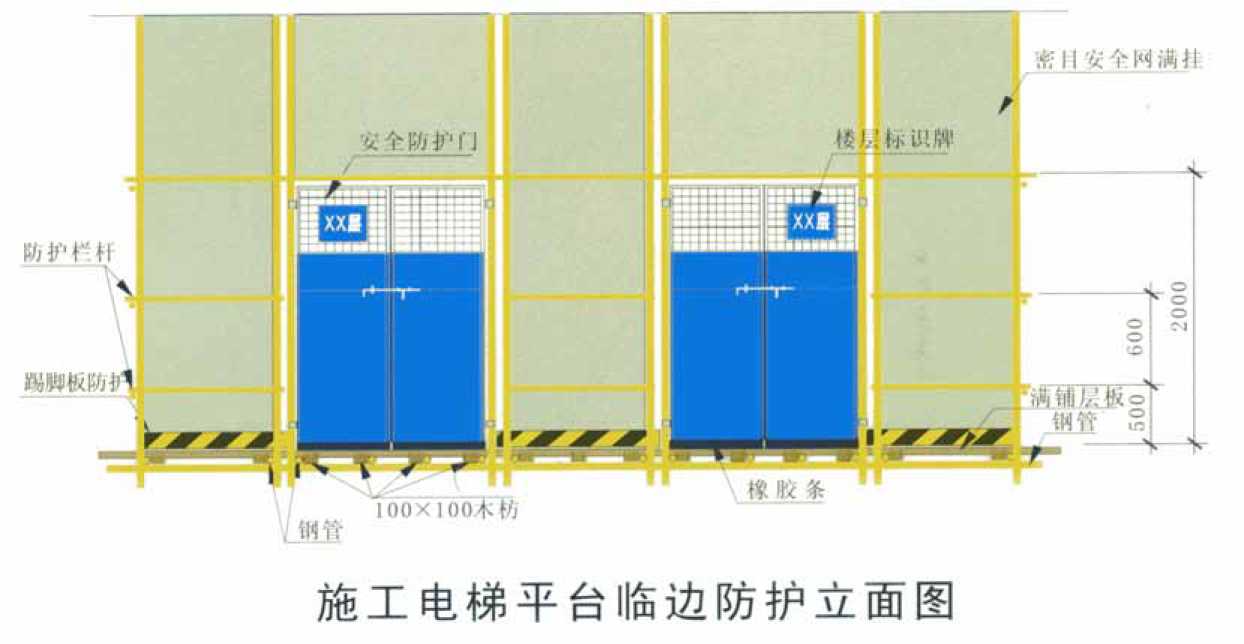

说明：

说明：

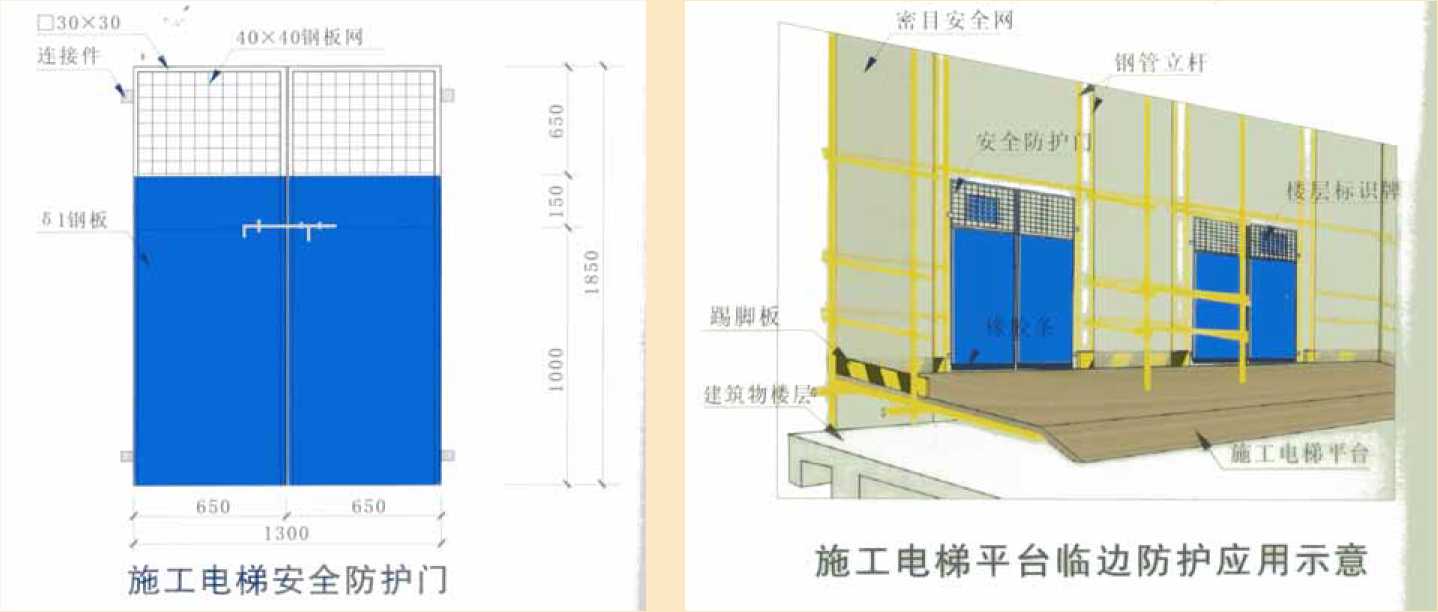

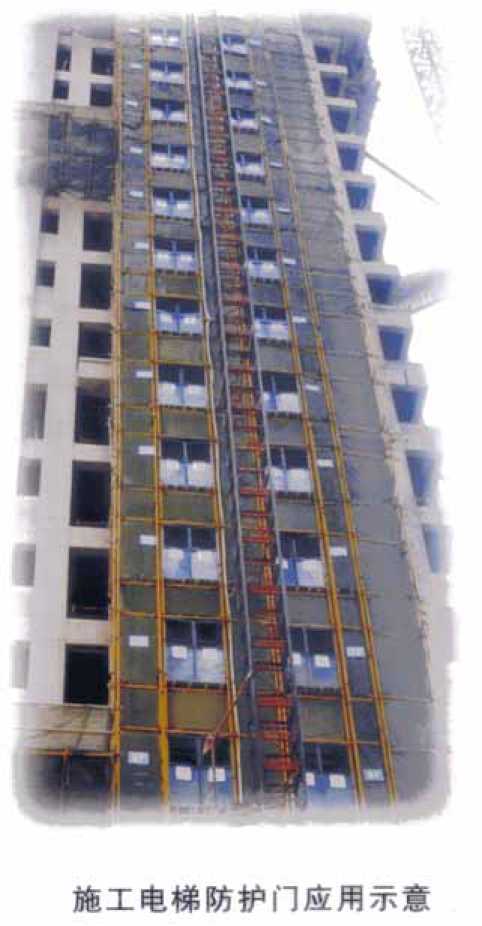

• 1、施工电梯平台出口 处安装1800mm高立 开式金属防护门，采 用工具式防护门，安 装在电梯平台出口 处。

• 2、平台两侧按照离 平台面5000mm和 1100mm高度要求设 置两道防护栏杆，平 台外侧设置踢脚板， 架体内侧满挂密目安 全网封闭。

ɪ I

\1

,

•1'40 IN jI

/

2200 ■3200•

* 50D 500

一*-----叶--——

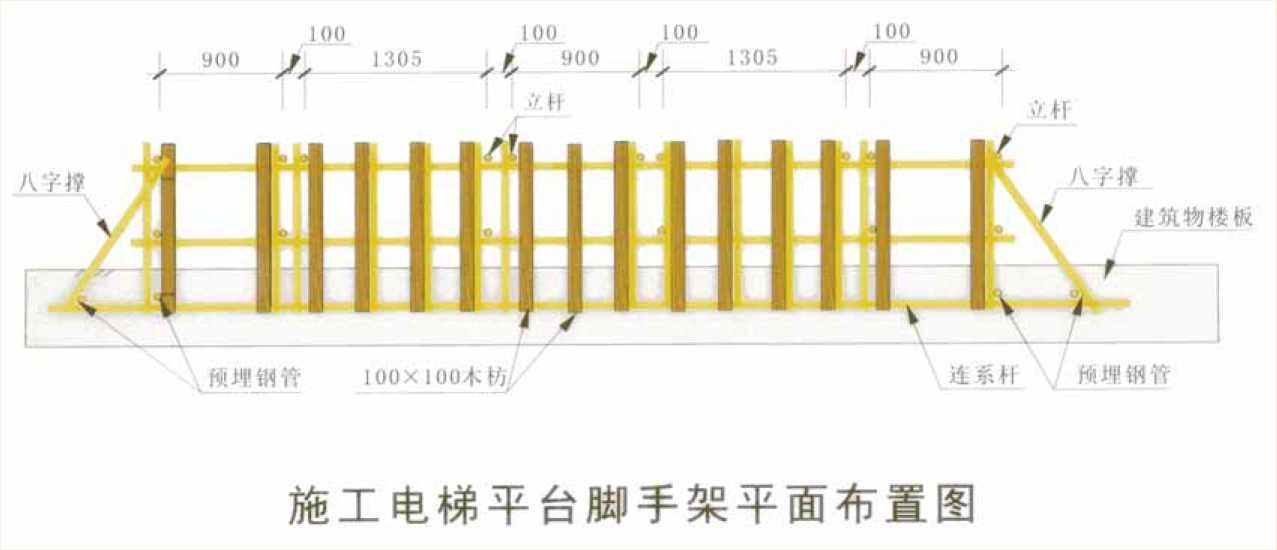

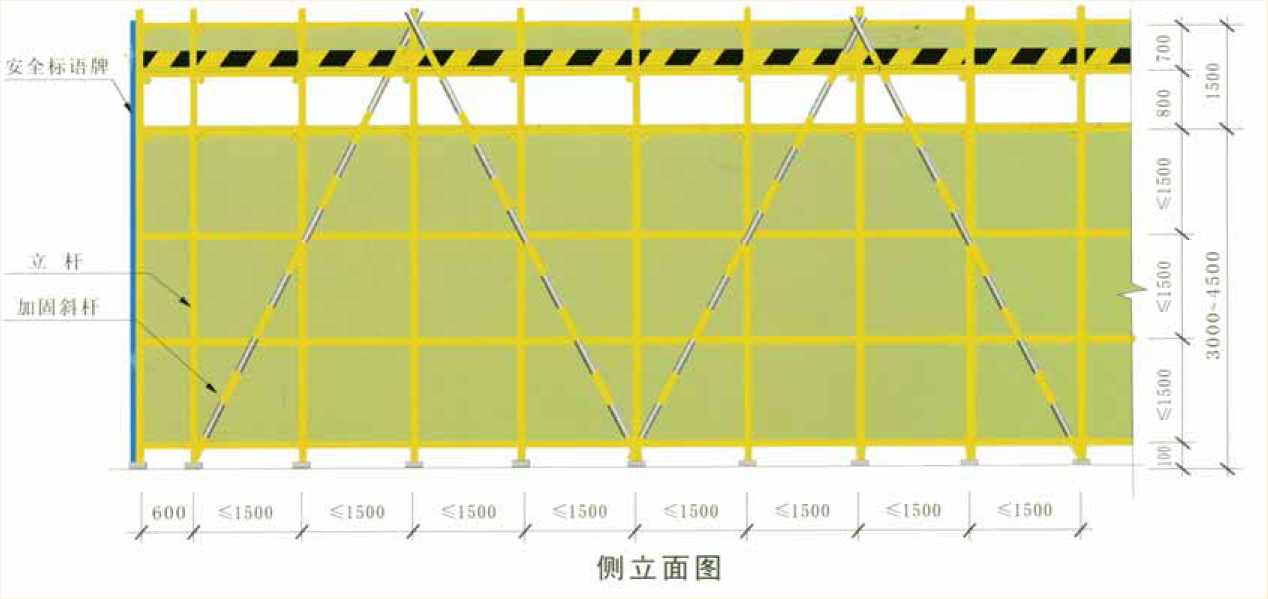

施工电梯平台侧立面图


说明：

• 1、施工电梯平台出口处安装1800m高立开式金属防护 门，采用工具式防护门，安装在电梯平台出口处。


说明：

• 2、平台两侧按照离 平台面500mm和 1100mm高度要求设 置两道防护栏杆， 并在平台外侧设置 踢脚板，架体内侧 满挂密目安全网封 闭。

说明：

• 3、施工电梯平台脚手架必须严格按照施工方案的要求 搭设。

A 4.2洞口作业

/ 4.2.1洞口作业时，应釆取防坠落措施，并应符合下列规定:

1当竖向洞口短边边长小于500≡时，应釆取封堵措施；当垂直洞口短边边长大于或等于 500≡时，应在临空一侧设置高度不小于1.2m的防护栏杆，并应采用密目式安全立网 或工具式栏板封闭，设置挡脚板；

2当非竖向洞口短边边长为25mm〜500皿时，应釆用承载力满足使用要求的盖板覆盖， 盖板四周搁置应均衡，且应防止盖板移位；

3当非竖向洞口短边边长为500皿〜1500皿时，应釆用盖板覆盖或防护栏杆等措施，并应 固定牢固；

4当非竖向洞口短边边长大于或等于1500mm时，应在洞口作业侧设置高度不小于1.2m的 防护栏杆，洞口应釆用安全平网封闭。

/ 4.2.2电梯井口应设置防护门，其高度不应小于1.5m，防护门底端距地面高度不应大于 50mm，并应设置挡両板。

/ 4.2.3在电梯施工前，电梯井道内应每隔2层且不大于10m加设一道安全平网。电梯井 内的施工层上部，应设置隔离防护设施。

/ 4.2.4洞口盖板应能承受不小于IkN的集中荷载和不小于2kN/^的均布荷载，有特殊要 求的盖板应另行设计。

/ 4.2.5墙面等处落地的竖向洞口、窗台高度低于800mm的竖向洞口及框架结构在浇注完 混凝土未砌筑墙体时的洞口，应按临边防护要求设置防护栏杆。

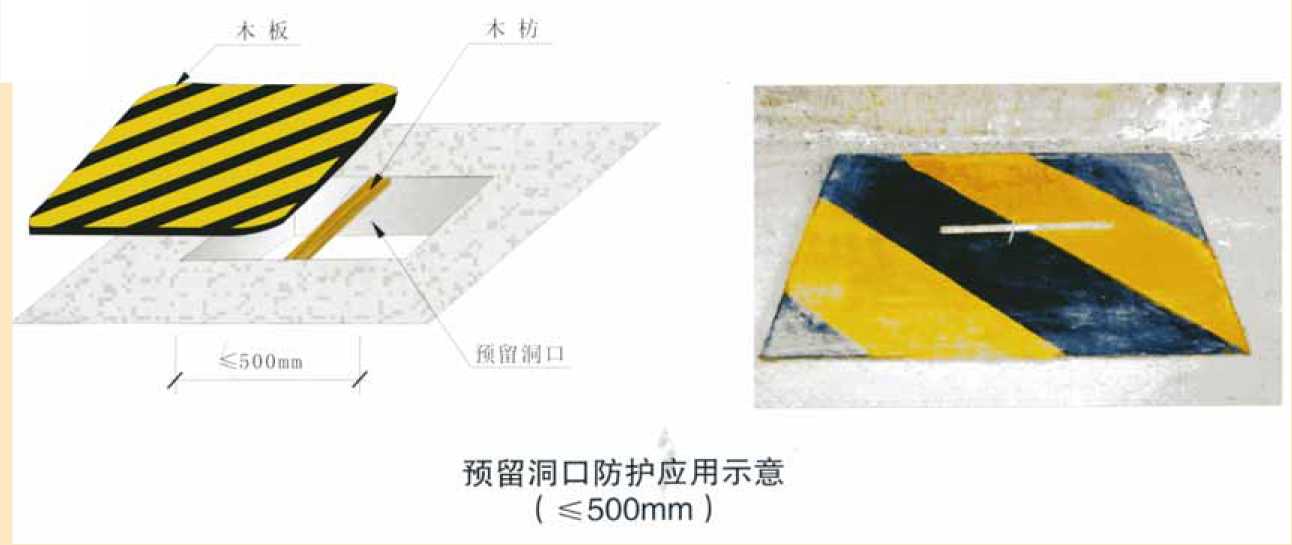

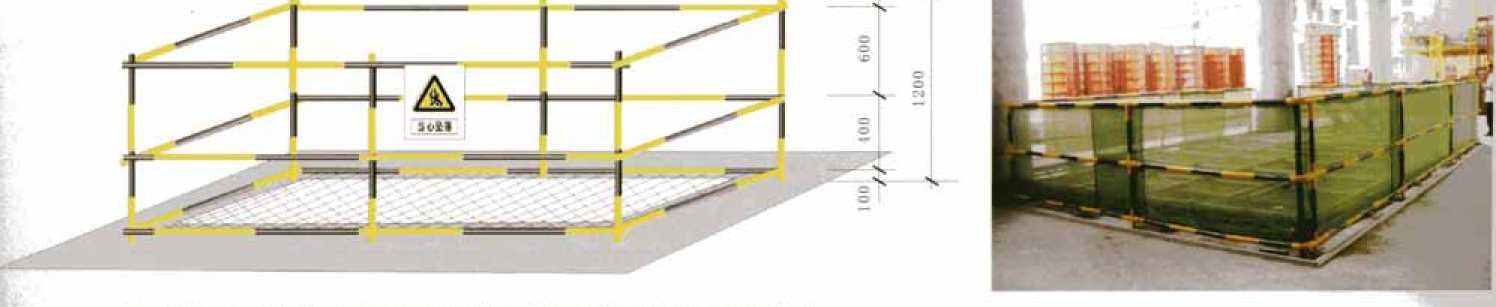

预留洞口防护

(≤ 500mm.)

说明：

预留洞口防护（500〜

1500mm.)

SOoItImj I 500Ulln / — /

预留洞口防护应用示意（500-150Omm }

说明：

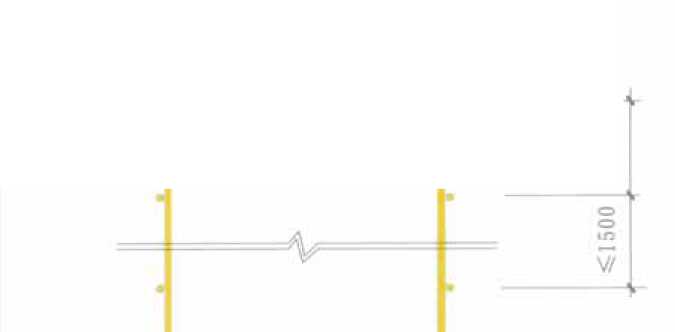

预留洞口防护 （≥1500mm.）

说明：

• 1、主体结构施工时，利用钢管扣件在洞口上搭设井字形 平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防 护。洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏 杆离地500mm，上道栏杆离地1100m m，立杆高度 1200mm），在栏杆外侧张挂“当心坠落”安全警示标志 牌。

预留洞口防护

（＞150OmIn ）

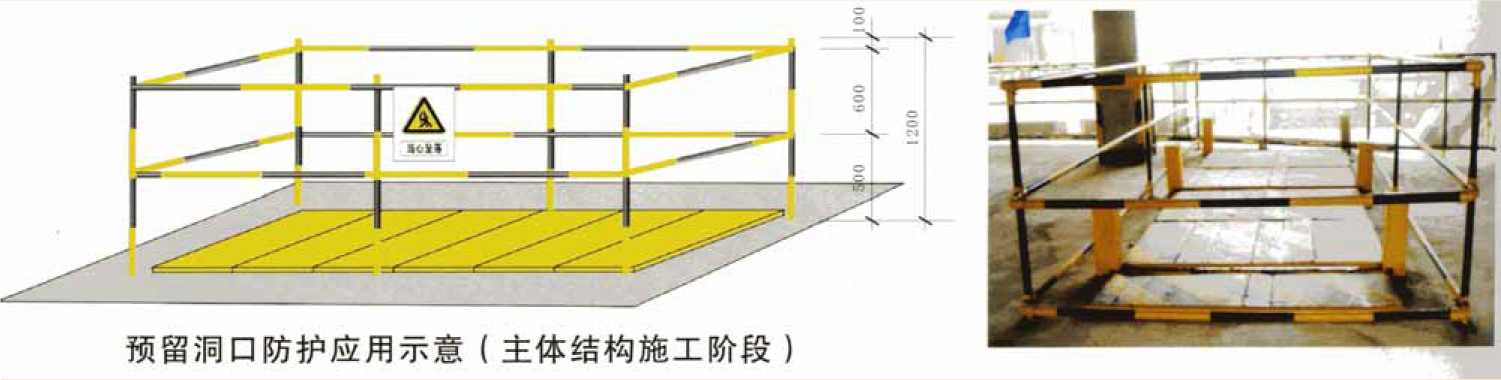

预留洞口防护应用示意（安装及装修施工盼段）

说明：

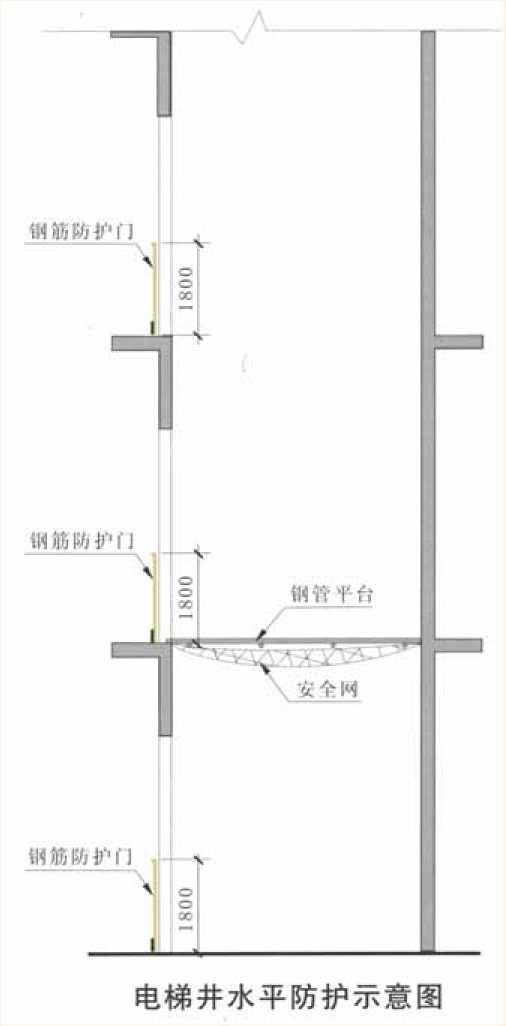

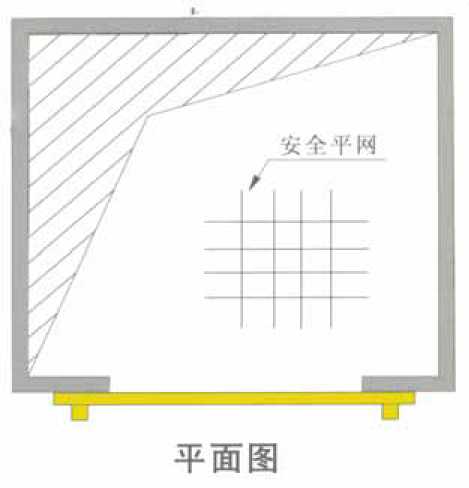

电梯井安全防护

说明：

台，上面满铺竹跳板（主体 施工阶段）或兜挂安全平网 （装修施工阶段）形式进行 防护。水平防护的位置根据 楼层层高设置，层高≥6m每 层电梯井设置水平防护，层 高V6m每隔一层电梯井设置 一道水平防护。

Φ20t!? W HLW


说明：

• 3、钢管平台搭设方法：在 电梯井砼模板支设时，在井 的四个角预埋@60PVC管， 皤從養板拆除后，将钢管插入预

'埋的PVC管里面，然后搭设 防护平台。

立面图


A 4.3防护栏杆构造

/ 4.3.1临边作业的防护栏杆应由横杆、立杆及挡脚 板组成，防护栏杆应符合下列规定：

A 4.3防护栏杆构造

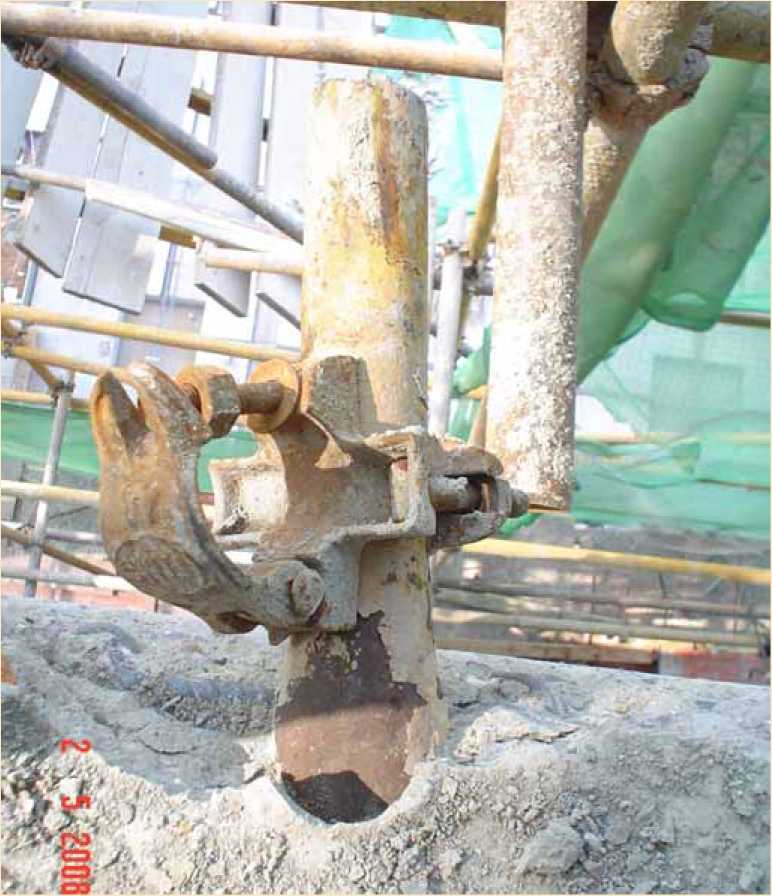

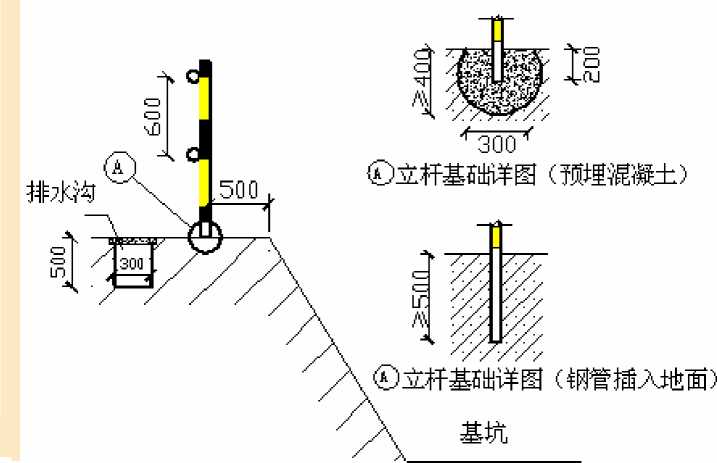

, 4.3.2防护栏杆立杆底端应固定牢固，并应符合下列规定：

, 4.3.3防护栏杆杆件的规格及连接，应符合下列规定：

A 4.3防护栏杆构造

A 4.3.4防护栏杆的立杆和横杆的设置、固定及连接 ，应确保防护栏杆在上下横杆和立杆任何部位处, 均能承受任何方向IkN的外力作用。当栏杆所处 位置有发生人群拥挤、物件碰撞等可能时，应加 大横杆截面或加密立杆间距。

A 4.3.5防护栏杆应张挂密目式安全立网或其他材料 封闭。

A 4.3.6防护栏杆的设计可按附录A计算。

A 5.1攀登作业

A 5.1.1登高作业应借助施工通道、梯子及其他攀登设施和用具。

A 5.1.2攀登作业设施和用具应牢固可靠；当采用梯子攀爬作用时，踏 面荷载不应大于1.1kN；当梯面上有特殊作业时，应按实际情况进行 专项设计。

A 5.1.3同一梯子上不得两人同时作业。在通道处使用梯子作业时，应 有专人监护或设置围栏。脚手架操作层上严禁架设梯子作业。

A 5.1.4便携式梯子宜采用金属材料或木材制作，并应符合现行国家标 准《便携式金属梯安全要求》GB 12142和《便携式木梯安全要求》 GB 7059的规定。

A 5.1.5使用单梯时梯面应与水平面成75°夹角，踏步不得缺失，梯格 间距宜为300mm，不得垫高使用。

A 5.1攀登作业

A 5.1.6折梯张开到工作位置的倾角应符合现行国家标准《便携式金属梯安全要 求》GB 12142和《便携式木梯安全要求》GB 7059的规定，并应有整体的金 属撑杆或可靠的锁定装置。

A 5.1.7固定式直梯应采用金属材料制成，并应符合现行国家标准《固定式钢直 梯安全技术条件》GB 4053.1的规定；梯子净宽应为400哑〜600哑，固定直 梯的支撑应采用不小于L70×6的角钢,埋设与焊接应牢固。直梯顶端的踏步应 与攀登顶面齐平，并应加设1.1m〜1.5m高的扶手。

A 5.1.8使用固定式直梯攀登作业时，当攀登高度超过3m时,宜加设护笼；当攀 登高度超过8m时,应设置梯间平台。

A 5.1.9钢结构安装时，应使用梯子或其他登高设施攀登作业。坠落高度超过 2m时，应设置操作平台。

A 5.1.10当安装屋架时，应在屋脊处设置扶梯。扶梯踏步间距不应大于400哑 。屋架杆件安装时搭设的操作平台，应设置防护栏杆或使用作业人员拴挂安 全带的安全绳。

A 5.1.11深基坑施工应设置扶梯、入坑踏步及专用载人设备或斜道等设施。采 用斜道时，应加设间距不大于400mm的防滑条等防滑措施。作业人员严禁沿 坑壁、支撑或乘运土工具上下。

A 5.2悬空作业

/ 5.2.1悬空作业的立足处应设置牢固，并应配置登高和防坠落装置和设施。

/ 5.2.2构件吊装和管道安装时的悬空作业应符合下列规定：

1钢结构吊装，构件宜在地面组装，安全设施应一并设置；

2吊装钢筋混凝土屋架、梁、柱等大型构件前，应在构件上预先设置登高通道、 操作立足点等安全设施；

3在高空安装大模板、吊装第一块预制构件或单独的大中型预制构件时，应站在 作业平台上操作；

4钢结构安装施工宜在施工层搭设水平通道，水平通道两侧应设置防护栏杆；当 利用钢梁作为水平通道时，应在钢梁一侧设置连续的安全绳，安全绳宜采用 钢丝绳。

5钢结构、管道等安装施工的安全防护宜采用工具化、定型化设施。

/ 5.2.3严禁在未固定、无防护设施的构件及管道上作业或通行。

/ 5.2.4当利用吊车梁等构件作为水平通道时，临空面的一侧应设置连续的栏杆 等防护措施。当安全绳为钢索时，钢索的一端应采用花篮螺栓收紧；当安全 绳为钢丝绳时，钢丝绳的自然下垂度不应大于绳长的1/20，并不应大于100

A 5.2悬空作业

/ 5.2.5模板支撑体系搭设和拆卸的悬空作业，应符合下列规定：

1模板支撑应按规定的程序进行，不得在上下同一垂直面上装拆模板；

2在坠落基准面2m及以上高处搭设与拆除柱模板及悬挑结构的模板时，应设置操作平台；

3在进行高处拆模作业时应配置登高用具或搭设支架。

1绑扎立柱和墙体钢筋，不得沿钢筋骨架攀登或站在骨架上作业；

2在2m及以上的高处绑扎柱钢筋时，应搭设操作平台；

3在2m及以上高处进行预应力张拉时，应搭设操作平台。

/ 5.2.7混凝土浇筑与结构施工的悬空作业应符合下列规定：

1浇筑高度2m及以上的混凝土结构构件时，应设置脚手架或操作平台；

2悬挑的混凝土梁和檐、外墙和边柱等结构施工时，应搭设脚手架或操作平台。

1在坡度大于25°的屋面上作业，当无外脚手架时，应在屋檐边设置不低于1.5m高的防护栏杆，并应釆 用密目式安全立网全封闭；

2在轻质型材等屋面上作业，应搭设临时走道板，不得在轻质型材上行走；安装轻质型材板前，应釆取 / 5.2.9外墙作业时应符合下列规定：

在梁下支设安全平网或搭设脚手架等安全防护措施。


1门窗作业时，应有防坠落措施，操作人员在无安全防护措施时，不得站立在樘子、阳台栏板上作业;

2高处作业不得使用座板式单人吊具，不得使用自制吊篮。

A 6.1 一般规定

A 6.1.1操作平台应通过设计计算，并应编制专项方案后搭设，架体构 造与材质应满足国家现行相关标准的规定。

A 6.1.2操作平台的架体结构应采用钢管、型钢及其他等效性能材料等 组装，并应符合现行国家标准《钢结构设计规范》GB50017及国家有 关脚手架标准的规定。平台面铺设的钢、木或竹胶合板等材质的脚手 板，应符合材质和承载力要求，并应平整满铺及可靠固定。

A 6.1.3操作平台的临边应设置防护栏杆，单独设置的操作平台应设置 供人上下、踏步间距不大于400≡的扶梯。

A 6.1.4应在操作平台明显位置设置标明允许负载值的限载牌以及限定 允许的作业人数，物料应及时转运，不得超重、超高堆放。

A 6.1.5操作平台使用中应每月不少于1次定期检查，应由专人进行日常 维护工作，及时消除安全隐患。

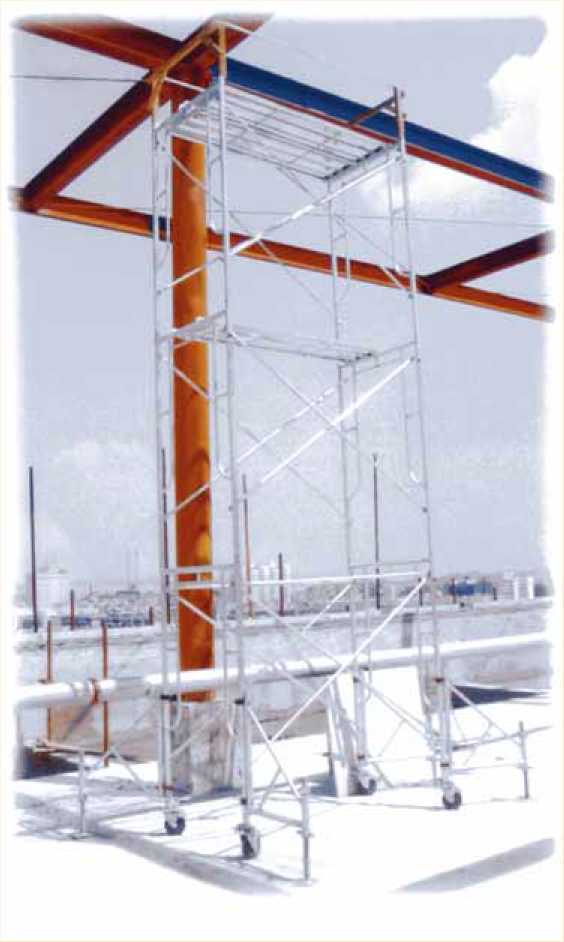

A 6.2移动式操作平台

A 6. 6.2.1移动式操作平台面积不宜大于10/，高度不宜大于5m,高宽 比不应大于2:1,施工荷载不应大于1.5kN//。

A 6.2.2移动式操作平台的轮子与平台架体连接应牢固，立柱底端离地 面不得大于80mm，行走轮和导向轮应配有制动器或刹车闸等制动措 施。

A 6.2.3移动式行走轮承载力不应小于5kN，制动力矩不应小于2.5N∙m ，移动式操作平台架体应保持垂直，不得弯曲变形，制动器除在移动 情况外，均应保持制动状态。

A 6.2.4移动式操作平台移动时，操作平台上不得站人。

A 6.2.5移动式升降工作平台应符合现行国家标准《移动式升降工作平 台设计计算、安全要求和测试方法》GB25849和《移动式升降工作 平台安全规则、检查、维护和操作》GB/T27548的要求。

A 6.2.6移动式操作平台的结构设计可按附录B计算。

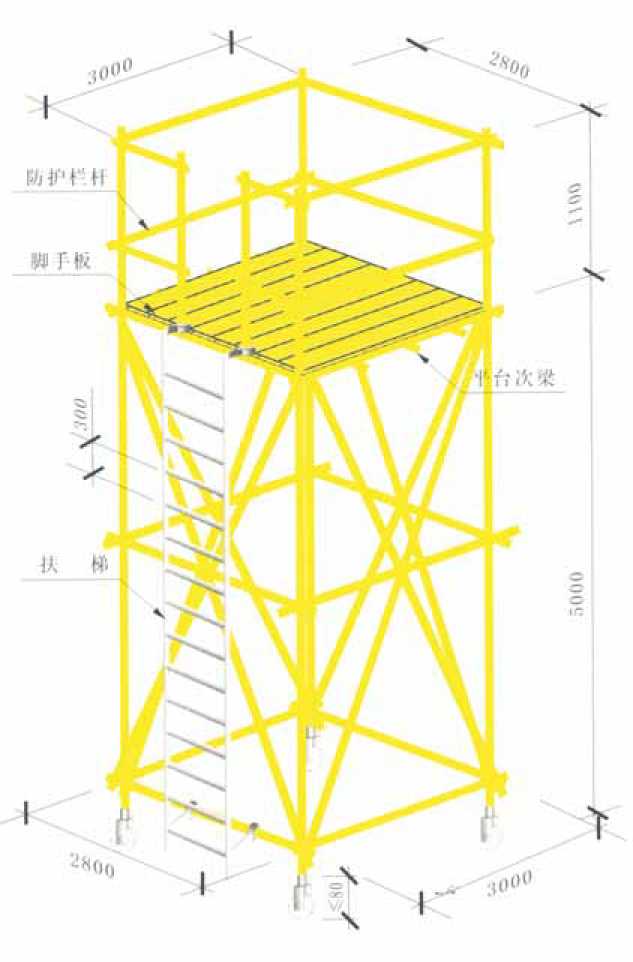

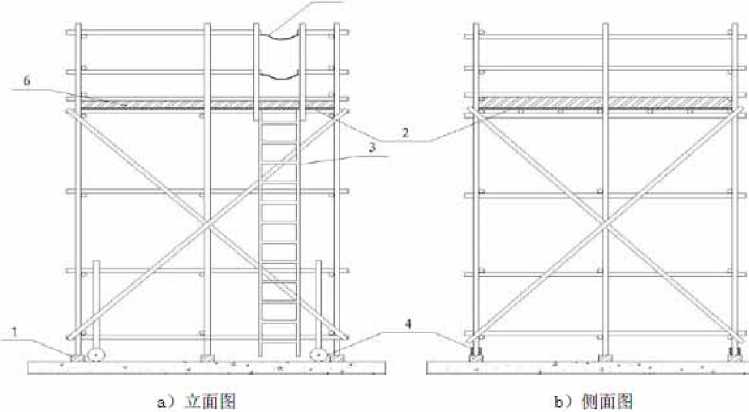

移动式操作平厶




说明：

A 6.3落地式操作平台

A 6.3.1落地式操作平台架体构造应符合下列规定：

A 6.3.2落地式操作平台搭设材料及搭设技术要求、允许偏差应符合国 家现行相关脚手架标准的规定。

A 6.3落地式操作平台

A 6.3.3落地式操作平台应按国家现行相关脚手架标准的规定计算受弯 构件强度、连接扣件抗滑承载力、立杆稳定性、连墙杆件强度与稳定 性及连接强度、立杆地基承载力等。

A 6.3.4落地式操作平台一次搭设高度不应超过相邻连墙件以上两步。

A 6.3.5落地式操作平台拆除应由上而下逐层进行，严禁上下同时作业 ，连墙件应随施工进度逐层拆除。

A 6.3.6落地式操作平台检查验收应符合下列规定：

1操作平台的钢管和扣件应有产品合格证；

2搭设前应对基础进行检查验收，搭设中应随施工进度按结构层对操作 平台进行检查验收；

3遇6级以上大风、雷雨、大雪等恶劣天气及停用超过1个月，恢复使用 前，应进行检查。

A 6.4悬跳式操作平台

A 6.4.1悬挑式操作平台设置应符合下列规定：

1操作平台的搁置点、拉结点、支撑点应设置在稳定的主体结构上，且 应可靠连接；

2严禁将操作平台设置在临时设施上；

3操作平台的结构应稳定可靠，承载力应符合设计要求。

A 6.4.2悬挑式操作平台的悬挑长度不宜大于5m，均布荷载不应大于 5.5kN/m2,集中荷载不应大于15kN，悬挑梁应锚固固定。

A 6.4.3采用斜拉方式的悬挑式操作平台，平台两侧的连接吊环应与前 后两道斜拉钢丝绳连接，每一道钢丝绳应能承载该侧所有荷载。

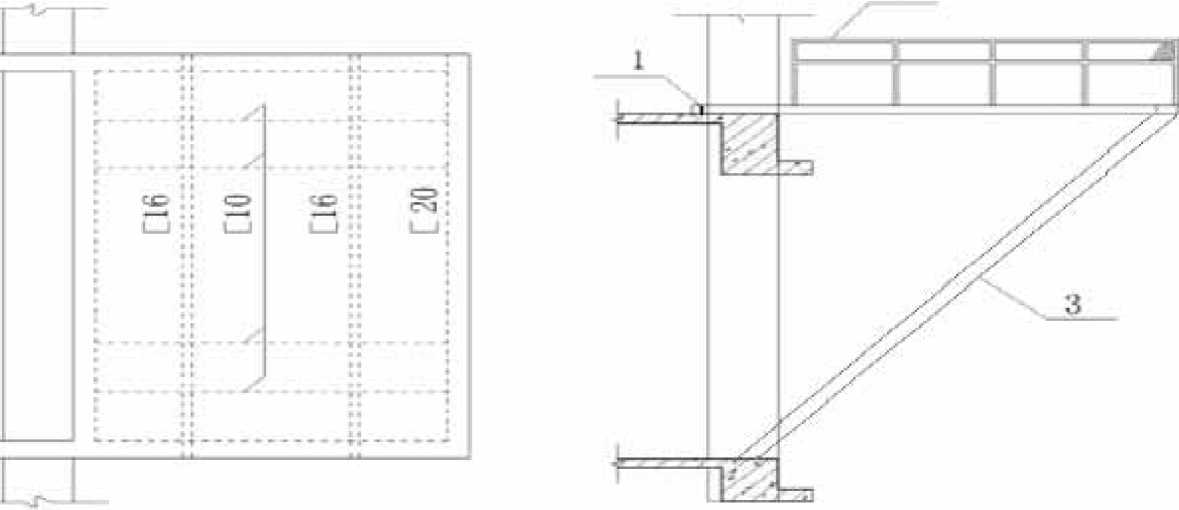

A 6.4.4采用支承方式的悬挑式操作平台，应在钢平台下方设置不少于 两道斜撑，斜撑的一端应支承在钢平台主结构钢梁下，另一端应支承 在建筑物主体结构。

A 6.4悬跳式操作平台

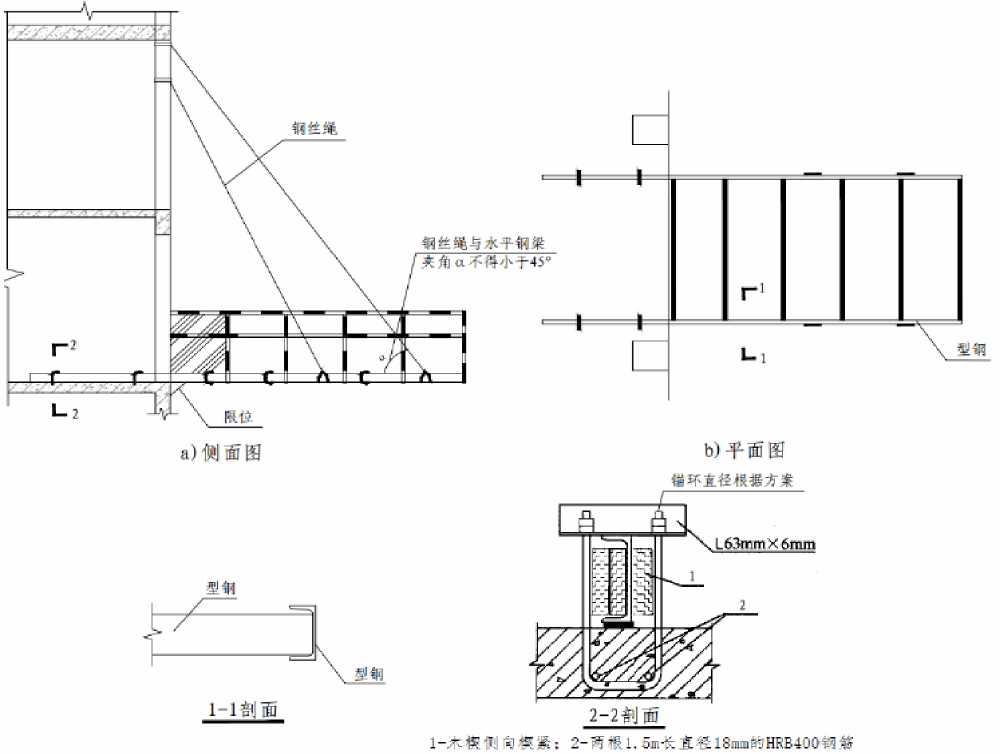

A 6.4.5采用悬臂梁式的操作平台，应采用型钢制作悬挑梁或悬挑桁架 ，不得使用钢管，其节点应采用螺栓或焊接的刚性节点。当平台板上 的主梁采用与主体结构预埋件焊接时，预埋件、焊缝均应经设计计算 _» ⅜ I £.         / r / t r > L 一 - I---- — V 、TL I——t —»t h - —r∣~*∙ V、

，建筑王体结构应同时满足强度要求。

A 6.4.6悬挑式操作平台应设置4个吊环，吊运时应使用卡环，不得使吊 钩直接钩挂吊环。吊环应按通用吊环或起重吊环设计，并应满足强度 要求。

A 6.4.7悬挑式操作平台安装时，钢丝绳应采用专用的钢丝绳夹连接， 钢丝绳夹数量应与钢丝绳直径相匹配，且不得少于4个。建筑物锐角 、利口周围系钢丝绳处应加衬软垫物。

A 6.4.8悬挑式操作平台的外侧应略高于内侧；外侧应安装防护栏杆并 应设置防护挡板全封闭。

A 6.4.9人员不得在悬挑式操作平台吊运、安装时上下。

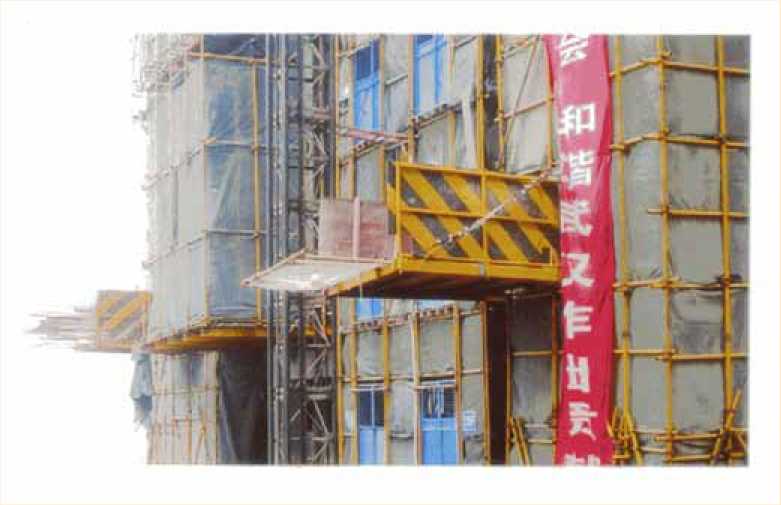

A 6.4.10悬挑式操作平台的结构设计可按附录C计算。

架，主挑梁必须与 建结连接，两侧应 分别设置前后两道 斜拉钢丝绳。

说明：

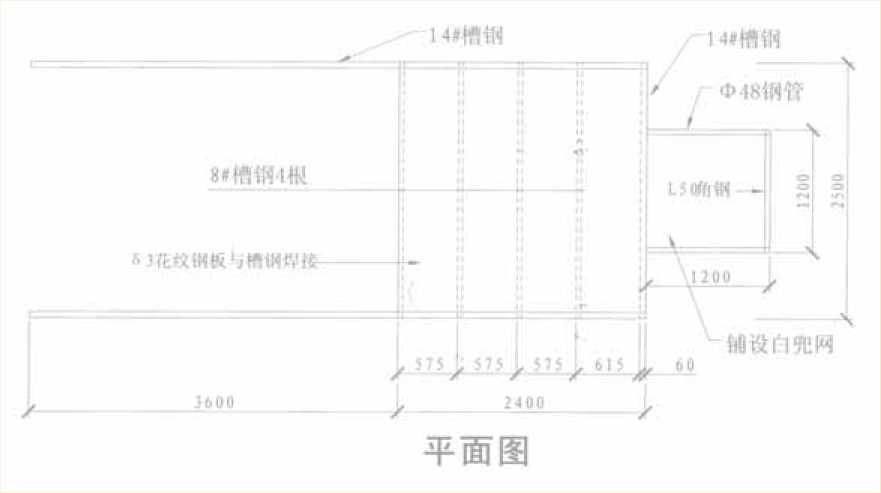

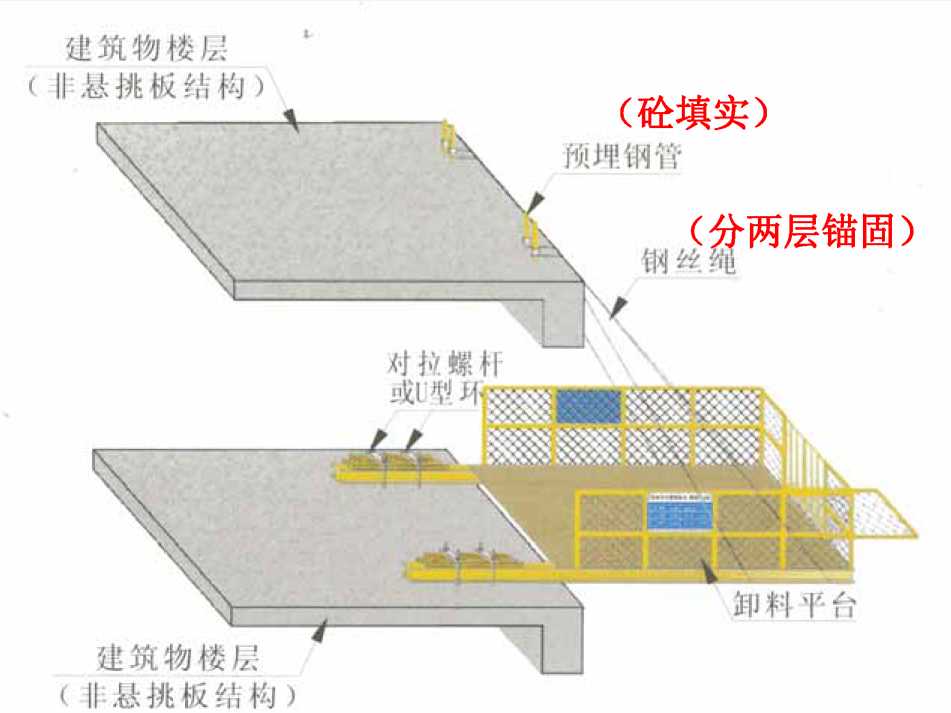

悬挑式卸料平台安全防护

说明：

• 7、防护栏

杆内侧应

采用竹胶

板封闭，

并挂设限

载标志

牌。

OOO


∏ √

AO方管

卜7口30方

瞥

_、岩

1口 I

L IoM I

L__io _J

r             .           ⅛⅜~

≡

固増-


侧立面图

A 7.1 一般规定

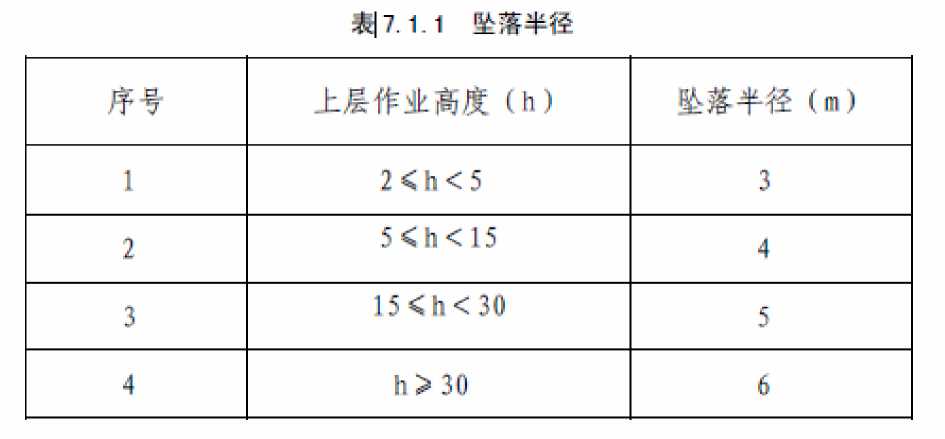

/ 7.1.1交叉作业时，下层作业位置应处于上层作业 的坠落半径之外，高空作业坠落半径应按表7.1.1 确定。安全防护棚和警戒隔离区范围的设置应视上 层作业高度确定，并应大于坠落半径。

A 7.1 一般规定

/ 7.1.2交叉作业时，坠落半径内应设置安全防护棚或安全防 护网等安全隔离措施。当尚未设置安全隔离措施时，应设 置警戒隔离区，人员严禁进入隔离区。

/ 7.1.3处于起重机臂架回转范围内的通道，应搭设安全防护 棚。

/ 7.1.4施工现场人员进出的通道口，应搭设安全防护棚。

/ 7.1.5不得在安全防护棚棚顶堆放物料。

/ 7.1.6当采用脚手架搭设安全防护棚架构时，应符合国家现 行相关脚手架标准的规定。

/ 7.1.7对不搭设脚手架和设置安全防护棚时的交叉作业，应 设置安全防护网，当在多层、高层建筑外立面施工时，应 在二层及每隔四层设一道固定的安全防护网，同时设一道 随施工高度提升的安全防护网。

A 7.2安全措施

/ 7.2.1安全防护棚搭设应符合下列规定：

1当安全防护棚为非机动车辆通行时，棚底至地面高度不应小于3m；当 安全防护棚为机动车辆通行时，棚底至地面高度不应小于4m；

2当建筑物高度大于24m并采用木质板搭设时，应搭设双层安全防护棚。 两层防护的间距不应小于700mm，安全防护棚的高度不应小于4m；

3当安全防护棚的顶棚采用竹笆或木质板搭设时，应采用双层搭设，间距 不应小于700mm ；当采用木质板或与其等强度的其它材料搭设时，可 采用单层搭设，厚度不应小于50mm。防护棚的长度应根据建筑物高度 与可能坠落半径确定。

/ 7.2.2安全防护网搭设应符合下列规定：

1安全防护网搭设时，应每隔3m设一根支撑杆，支撑杆水平夹角不宜小 于 45°；

2当在楼层设支撑杆时，应预埋钢筋环或在结构内外侧各设一道横杆；

3安全防护网应外高里低，网与网之间应拼接严密。

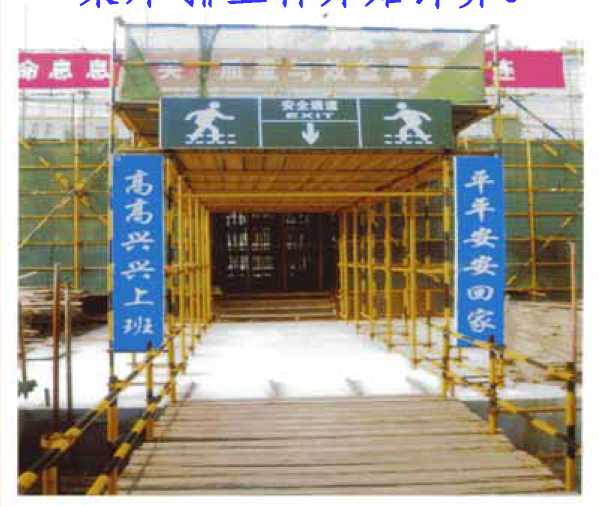

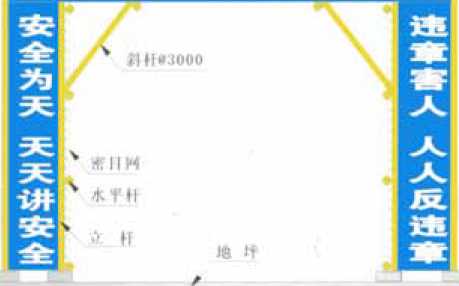

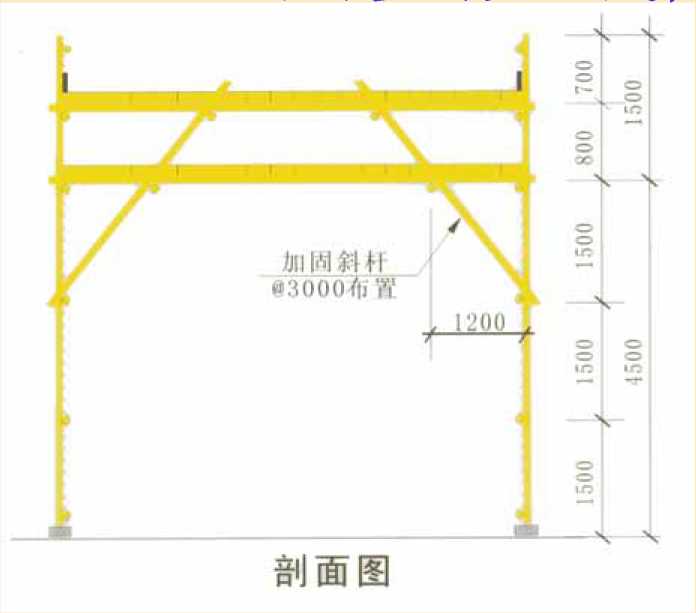

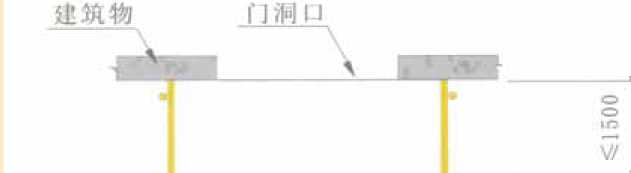

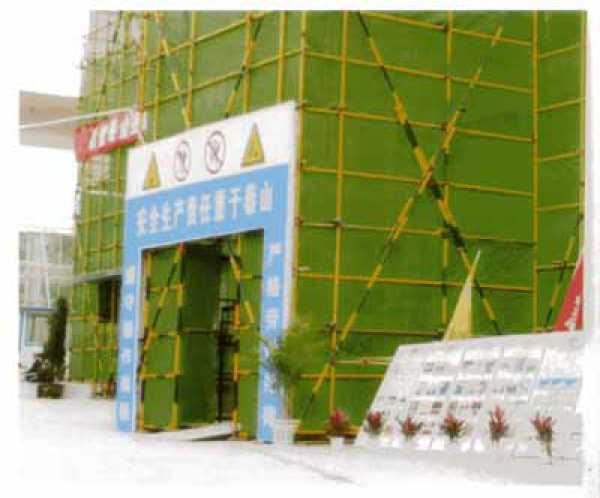

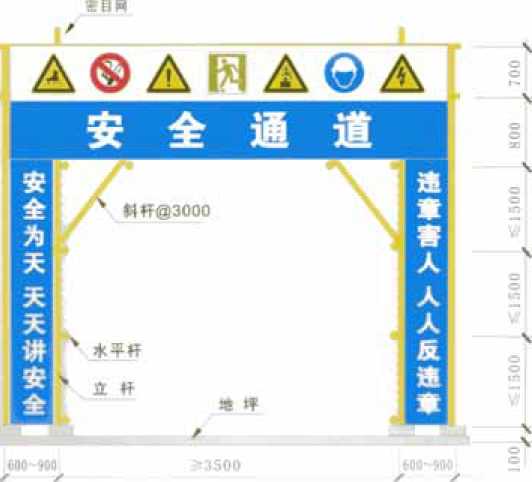

• 1、建筑物的主出入口必须设置安全通道防护棚，安全通 道棚用钢管扣件搭设。

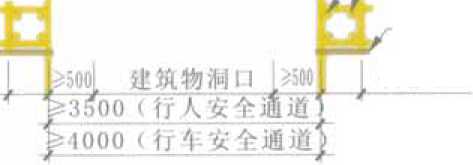

• 2、防护棚宽度应略宽于通道口，长度根据建筑物高度确 定，高度在15m以下的建筑物，通道棚长度≥3m ；高度 在15m ~30m的建筑物，通道棚长度≥ 4m；高度超过 30m的建筑物，通道棚长度≥5m，通道棚长度从外脚手 架外排立杆开始计算。




△。安全通道③企

60D-L90P                 ⅛35OQ                  OOU 卯。

Z                             / Z



安全通道入口设置示意（一）


安全通道入口设置示意（-}


安全通道棚

说明：

安全通道棚

说明：

• 2、用于汽车通过的安全通道，宽×高宜大于

4000 × 4000mm。

3、


钢管史科

使用木紡、 /].含板制成


⅛.×⅛⅛⅛ 干 3500 X 4000mnι C


600900

平面图


安全通道棚

说明：

• 2、用于汽车通过的安全通道，宽×高宜大于

4000 × 4000mm。

3、


钢管史科

使用木紡、 /].含板制成


⅛.×⅛⅛⅛ 干 3500 X 4000mnι C


600900

平面图


8.建筑施工安全网

A 8.1 一般规定

/ 8.1.1建筑施工安全网的选用应符合下列规定：

1安全网材质、规格、物理性能、耐火性、阻燃性应 满足现行国家标准《安全网》GB5725的规定；

2密目式安全立网的网目密度应为10cm X 10cm面积 上大于或等于2000目。

/8.1.2釆用平网防护时，严禁使用密目式安

全立网代替平网使用。

/ 8.1.3密目式安全立网使用前，应检查产品分类标 记、产品合格证、网目数及网体重量，确认合格方 可使用。

8.建筑施工安全网

A 8.2安全网搭设

/ 8.2.1安全网搭设应绑扎牢固、网间严密。安全网的支撑架应具有足够 的强度和稳定性。

/ 8.2.2密目式安全立网搭设时，每个开眼环扣应穿入系绳，系绳应绑扎 在支撑架上，间距不得大于450≡。相邻密目网间应紧密结合或重叠。

/ 8.2.3当立网用于龙门架、物料提升架及井架的封闭防护时，四周边绳 应与支撑架贴紧，边绳的断裂张力不得小于3kN，系绳应绑在支撑架上 ，间距不得大于750mm。

/ 8.2.4用于电梯井、钢结构和框架结构及构筑物封闭防护的平网，应符 合下列规定：

附录入防护栏杆的设计计算

A A.0.1防护栏杆荷载设计值的取用，应符合现行国 家标准《建筑结构荷载规范》GB50009的有关规 定。

A A.0.2防护栏杆上横杆的计算，应采用外力为垂直 荷载，集中作用于立杆间距最大处的上横杆的中点 处，并应符合下列规定（略:弯矩标准值计算,弯曲应 力计算和挠度计算）

A A.0.3防护栏杆立杆的计算，应采用外力为水平荷 载，作用于杆件顶点，并应符合下列规定（略:弯矩 标准值计算,弯曲应力计算和挠度计算）

A B.0.1移动式操作平台（图

B.0.1）的次梁的恒荷芟 永久荷载）中的自重， 管应以0.04kN∕m计， 应以0.22kN∕rf计；跑 载（可变荷载）应以’ 皿计算，并应符合下］ 定：

图B. 0.1移动式操作平台示意（熊位：≡）


1次梁承受的可变荷载为均布荷载时，应按下式计算最大弯矩设计值:

1 r : ɪ ∕⅛ τ^ g⅛∙A⅛


Cb. o. ι-ι)


c：

式中；版——次梁最大弯矩设计值(冲皿)：

蝕——次梁上等效均布恒荷载标准值(N∕≡):

血一次梁上等效均布可变荷载标准值(N∕≡J:

J一恒荷载分项系数:

】•辛——可变荷载分项系数:

U——次梁的计算跨度(≡L

2次梁承受的可变荷载为集中荷载时,应按下式计算最大弯矩设计值:

虬=/G ∣‰‰∕- Ze ⅛At     B O- D

o           4

式中；FN一次梁上的集中可变荷载标准值5),可按IkN计,

3取以上两项弯矩设计值中的较大值技本规范附录A公式(A.O. 27)计算次梁抗穹强度口

1当立杆为3根时，可按下式计算位于中间立杆上部的主梁最大负弯矩设计值:

A B.0.2移动式操作-   3—「

Φ. 0.2)


台主梁的最大弯： l-ʌ- r、J 、■ _L~r 、： . —I— ɪʌtʌ 丄、厂 应以立杆为支撑.

:M—主梁最大弯矩设计值O皿）：

q一上梁上的等效均布荷载设计值CN⅛Jf


按等效均布荷载： 计算，等效均布: 载包括次梁传递 恒荷载和施工可一 荷载、主梁自重』 荷载，并应符合 列规定：

頫一主梁计算踌度（皿），

2以上项弯矩设计值按本规范附录A公式（A. 0.2-2）计算主梁抗弯幌度。

附录B移动式操作平台的设计计算

B 0.3立杆计算应符合下列规定』

1中间立杆应按轴心受压构件计算抗压强度，并应符合下式要求E

a W = —Jξ—<L             (B. 0. 3-1)

I式中f QW---立杆的受斥应力<N∕ιπm2 ):

應——立材的轴心压力设计值CN)：

Aa---立杆净截面面积Cπ≡2) 1

&——立杆的抗斥强度设计值CN/W ɔo

2立杆尚应按下式计算其稳定性，

當 5               (B. 0. 3-2)

式中「 Φ——軸心受压构件的稳定系数言

A---立杆-毛截面面积(Imr1") A

A C.0.1悬挑式尊 台（图 C.0.1-1 C.0.1-2）应采月 作主梁与次嗓 铺厚度不应 50mm的木板旦 强度的其他枳 并应采用螺样 钢梁固定。

图C. 0. 1-1斜拉方式的悬挑式操作平台示意图


aJ平血图                    b）恻面国

图C.0.1-2下支承方式的悬挑式操作平台示意图（風位:Im）

I-梁面侦埋件：W栏杆与［16焊接;3斜樹F

C 0. 2悬挑式操作平台的乎台板下次梁应符合下列规定；

1恒荷载(永久荷载)中的自重，当采用糟钢［LO时应以0. IkN/m计，销板应以0. 4kN∕□1计扌施工可变 荷载应采用15kN集中荷载或2. OkN∕m,均布荷载，并应按依本规范附录B公式(B. 0. I-K B. 0. 1-2)计算弯矩， 当次梁带悬臂且为均布荷载时，应按下列公式计算弯矩设计值：

IAf =     -ɪ ⅛f⅛     + 7⅛ ɪ -e∕..Λ—UJT       (C Q 2—1)

H =------f------- (C. 0. 2-2 )

L QC

式中；⅛—次梁最大弯矩设计值(N∙≡)；

F——恒荷载分项.系数；

知——次梁上等效均布恒荷载标准值OV皿)t

玖——次梁的计算跨度(Inm)

七一可变荷载分项系数t

如——次梁上等效均布可变荷载标准值WInm) f

a ---悬臂长度(Il1)：

/7——悬臂长度比值，

2次梁抗弯强度应按附录A公式CA. 0. 2-2)计算。

C 0.3次梁下主梁计算应符合下列规包

1 M主賴钢賤吊点应作全部承载计第并应胶本规制录B公式CB. 0.2）计算外側主梁弯矩值& 当主梁采用⑵槽钢时，自重应以0.26kN∕n识当次梁带悬皆时，应按下淞式计算次梁传递于主梁的荷 Si

A=T-M此（1+ 4 ）2     （C.0.3）

式中：L次梁搁置于外侧主梁上的支座反力设计也即传強于主梁的荷载（N）；

L次梁上的等效均布荷載设计值（y

2主梁弯矩计算荷载应包括次梁所传递集中荷载和主梁自重荷载I主梁抗弯頭度应按附录A公式 （A. 0.2-2）计第

C 0.4钢丝绳验算应符合下列规定】

1钢丝绳应按下式计算所受拉力标准值3

Ir=——丝g——                (c. o. 4-1)

2sin ◎

式中「T-——钢丝蝇所受拉力标准值CN‰

。——主梁E的均布荷载标准值CN∕mm)i

LW——主梁计算跨度Clnm) f

0——钢丝绳与平台面的夹角》

Ξ 钢丝绳的拉力按下式验算钢丝绳的安全系数K：

K- —y— ≤[√Γ]                CC. 0. 4—2?

式中：&——钢税绳的破断拉力，取钢幽绳的破断拉力总和乘以换算系数（N）：

［用——吊索用钢蛭縄的规范规定安全系数，取值为IOo

C 0.5 F支承斜撑计算应符合下式要求】

W乌                    （C. 0. 5）

式中：矛—斜撑的轴心压力设计值（N）；

Φ——轴心受压构件的穏定系数:

AC——斜撑毛截

Λ——斜撑抗压强度设计值CN⅛）d

案例研究

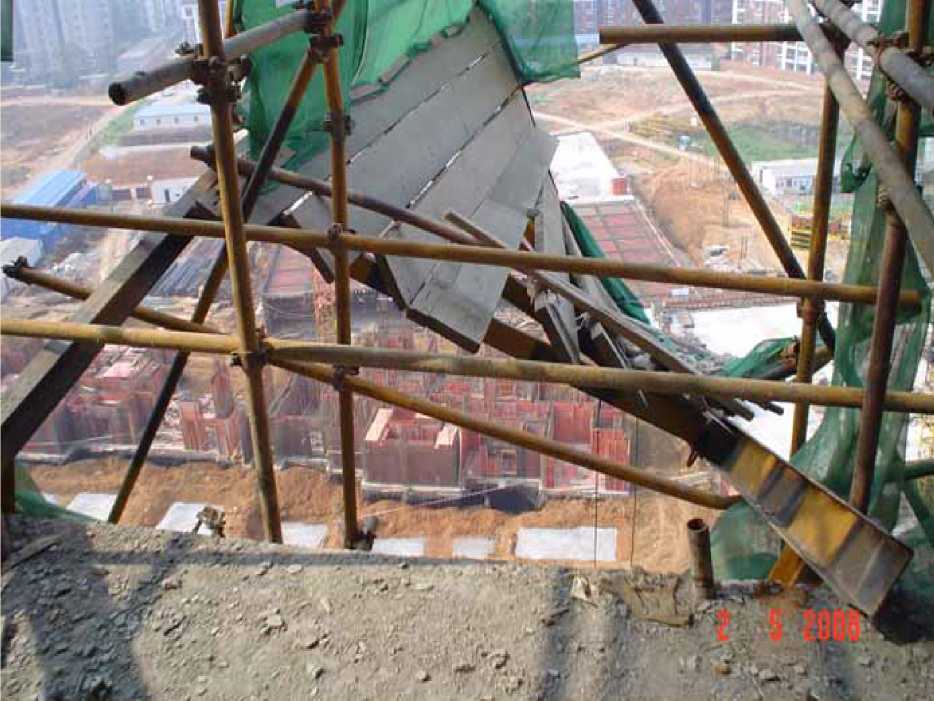

2008年5月1 日上午9： 30 许，某建筑 第12层楼东 侧转料平台 侧倾，造成 五人死亡



案例研究


案例研究


两套卸甲连接

钢丝绳镶拼

钢丝绳6x37C21.5

每根钢丝绳用3只钢丝夹具

o O

焊接[16以免向建筑物滑动


¢25A钢吊环

ɔ

150 120 150

10厚钢板与

[20焊接


''二

—


70 ,100 I" "" "I


∙--^k          I

1            Λ

EJ ,


围焊连接


说明:

--《武汉市建筑施工现场安全质量标准化达标实施手册》

卸料平台安全防护应用示意


说明：

工程安全与防灾减灾

说明：

• 7、防护栏杆内 侧应采用竹胶 板封闭，并挂 设限载标志牌。


事故致因原理与事故管理

事故原因分析

案例研究


使用荷载过大


锚固钢管压弯失效


斜拉钢丝绳滑脱


卸料平台侧斜事


微观事 故致因 理论


作业人员和物料坠落


事件，



坠落伤害和物体打击伤害


事件（伤害）n


事故因果连锁关系过程:




人 的 缺 点


人的不安全行为: 使用荷载过大



物的不安全状态: 制作不规范

安装不符合要求


转 料 平 台 侧 倾
