施工现场安全管理可视化图册

（2018 版）

中建三局第二建设工程有限责任公司

编委会

樊涛生

刘自信

徐国政

方发齐

代登峰刘军农汪俊

杨厚元 黄志锋 鲍玉勇

黄国兵陈杰徐美红

赵东来周书光吴佳

胡志华董锐席铁柱 吴晓华吴飞李迎祥 付畅余海涛严小虎 张慧曾燕吴梦伟

公司2016版《施工现场安全可视化图例》自发布以来，在工程项目不断实践，积累了宝贵经验。近 年来，随着局、公司大力推进施工现场安全防护标准化建设，安全创新做法不断涌现，工人行为管理日益 受到重视。鉴于此，公司组织相关专业人员编制了《施工现场安全管理可视化图册（2018）》，力争做到推 陈出新、与时俱进。

本图册所称的安全管理可视化是指通过颜色、图形、影像来进行过程管控，进一步规范人的安全行 为、提升管理效率及文明施工形象，确保安全生产。

本图册主要内容包括十二个部分，分别是可视化人员着装、安全策划、安全交底、安全教育、入场 门禁管理、道路布置、标识标牌、风险分级划线、架体管理、机电设备管理、加工车间及库房管理、二维 码应用等。

本图册适用于项目施工现场，司属所有项目必须遵照执行。若地方标准高于此图册或地方有强制性 要求，按地方标准执行。本图册自2018年2月1日起施行，由公司安全生产监督管理部负责解释。原《施 工现场安全可视化图例》（中建三二安〔2016〕51号）同时废止。

本书编委会

2018年1月

第一部分可视化人员着装

1.1安全马甲

1.2安全鞋

第二部分可视化安全策划

2.1三维应用

第三部分可视化安全教育

3.1工具箱安全教育

3.2教育帽贴

3.3安全教育区

3.4安全教育室

3.5安全看板

第四部分可视化安全交底

4.1现场演练交底

4.2可视化交底

函中建三局第二建设工程有限责任公司

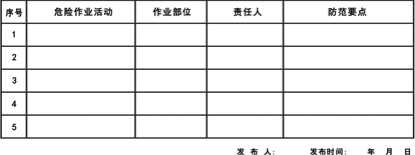

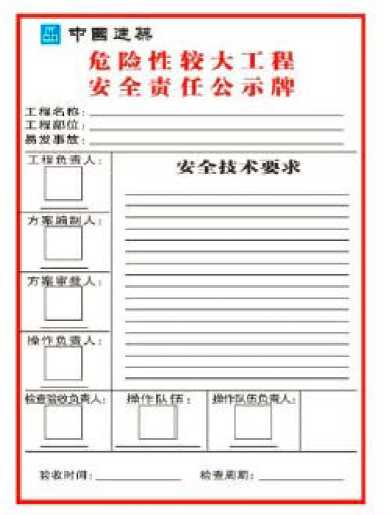

7.2安全公示牌

7.3应急救援公示牌及消防应急疏散图

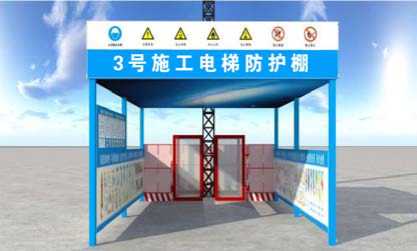

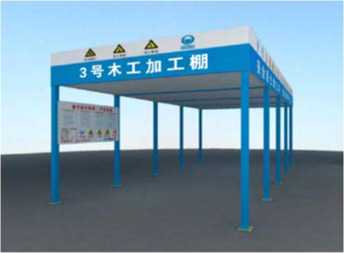

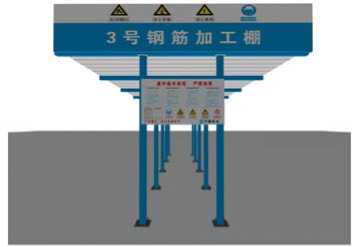

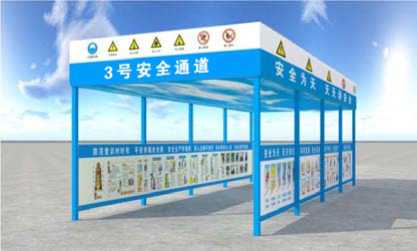

7.4加工棚、安全通道编号

第八部分风险分级划线

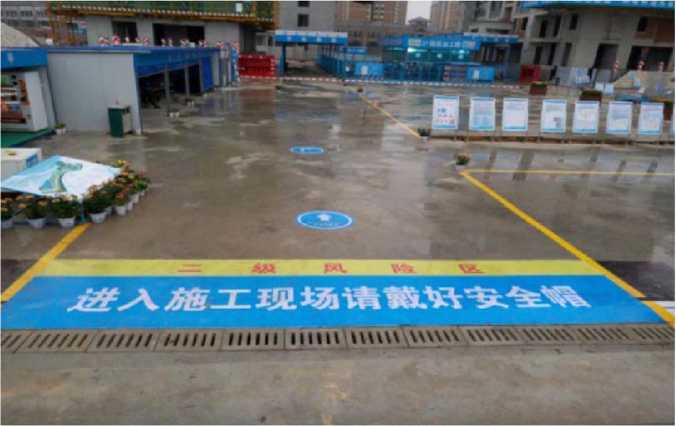

8.1总平面风险分级划线

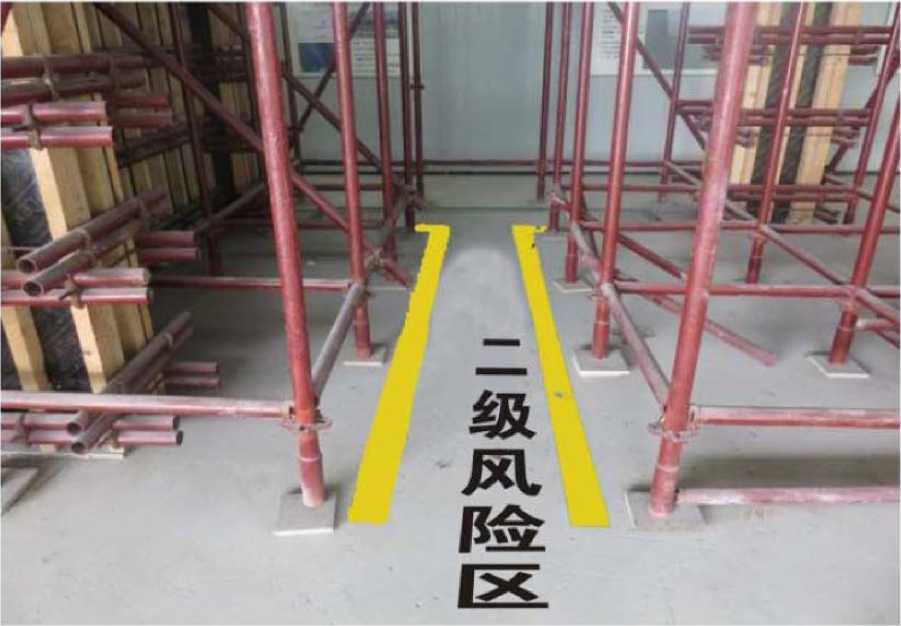

8.2支模预留通道划线

8.3楼层内通道风险分级划线

第九部分架体管理

9.1架体验收牌

9.2楼层牌

第十部分机电设备管理

10.1设备管理

10.2用电管理

第十一部分加工车间及库房管理

厕中建三局第二建设工程有限责任公司

第一部分可视化人员着装

1.1安全马甲

说明：

进入施工现场的项目管理人员及作业工人，必须按规定 穿“荧光背心”安全马甲，马甲用网眼布及高亮反光晶 格带制作，需具有反光和警示效果。

分类：马甲分为四类，具体如下：

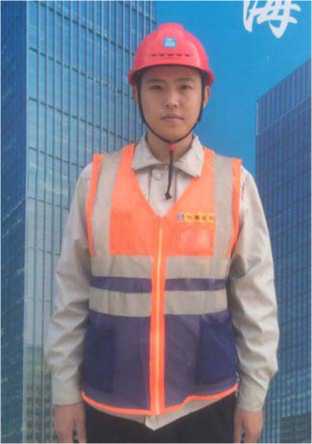

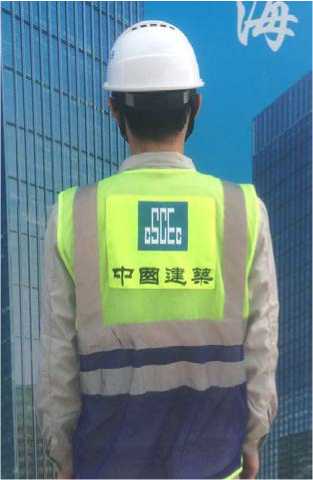

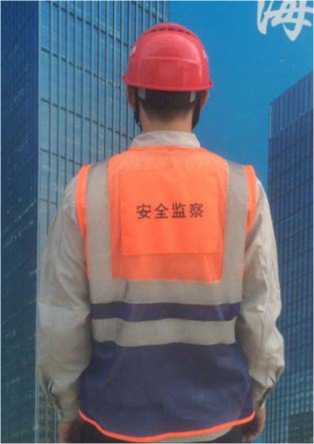

安全管理人员马甲：橙色、蓝色+银色反光晶格带； 其他管理人员马甲：黄色、蓝色+银色反光晶格带； 特种作业人员马甲：蓝色+黄色反光晶格带；

其他作业人员马甲：标准1：橙红色+银色反光晶格带。

标准2：在工作服上缝制反光晶格 带（此标准非强制标准）

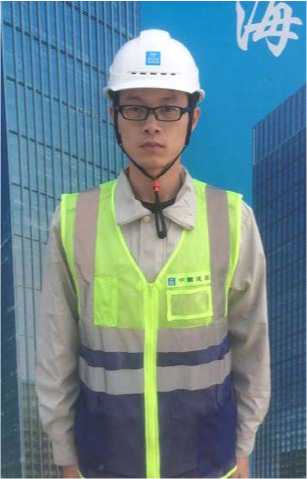

其他管理人员马甲

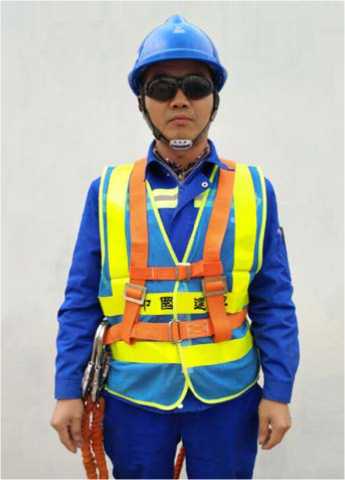

特种作业人员马甲

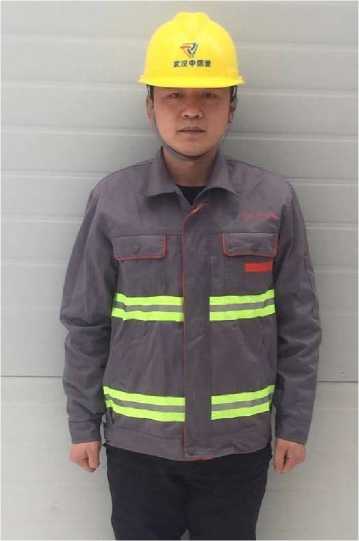

其他作业人员马甲

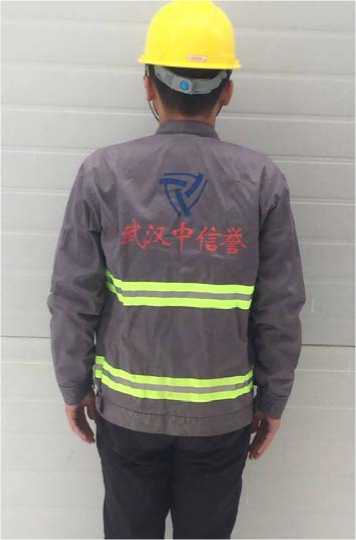

其他管理人员马甲：在工作服上缝制反光晶格带（此标准非强制标准）

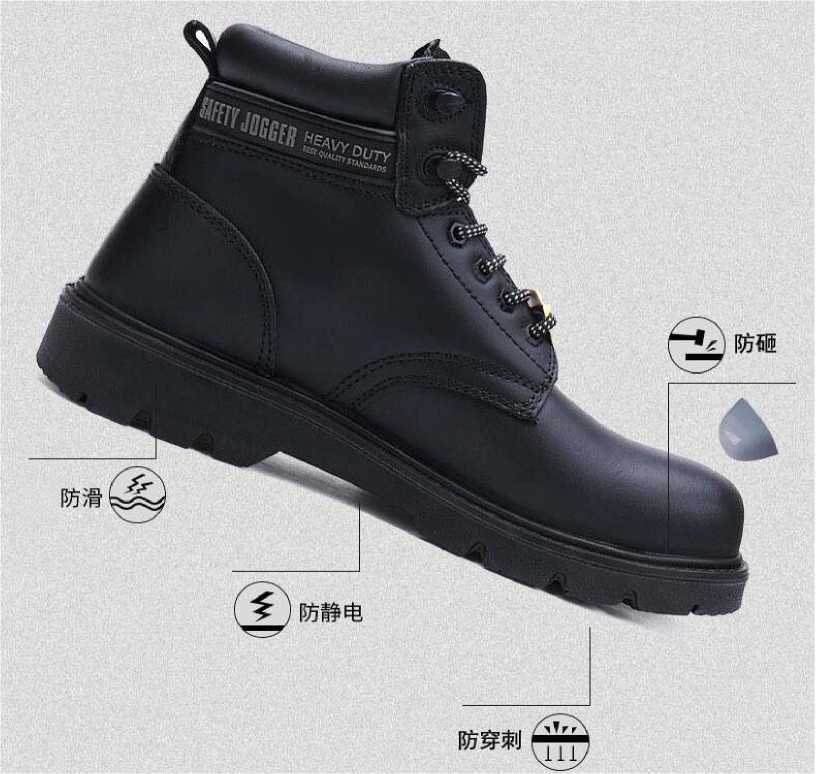

1.2安全鞋

说明：

基本要求：安全鞋需具备防砸、防穿刺、防滑等功 能。

第二部分可视化安全策划

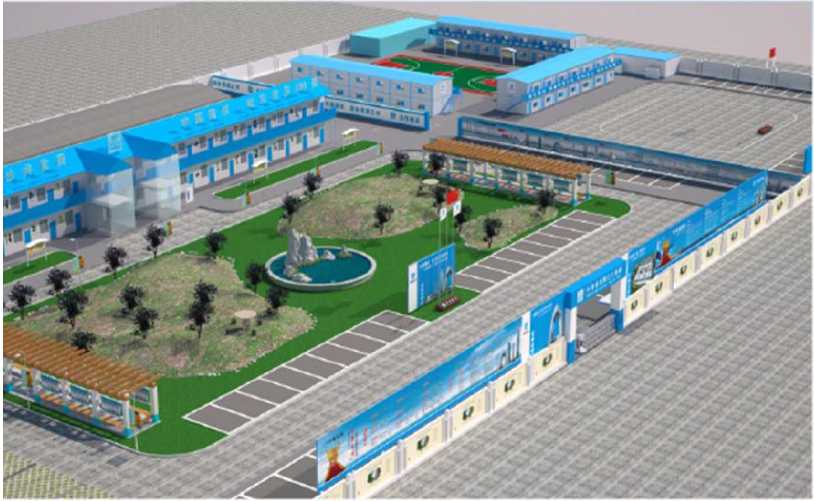

2.1三维应用

说明：

基本要求：用三维效果图展示总平面策划，将项目 实施的各项内容放置到效果图中，便于交底与实施。

适用范围：除重点打造项目及可实行永临结合项目 外，应本着经济节约、美观实效的原则布置。

建议软件：BIM、3D-Max、品茗。

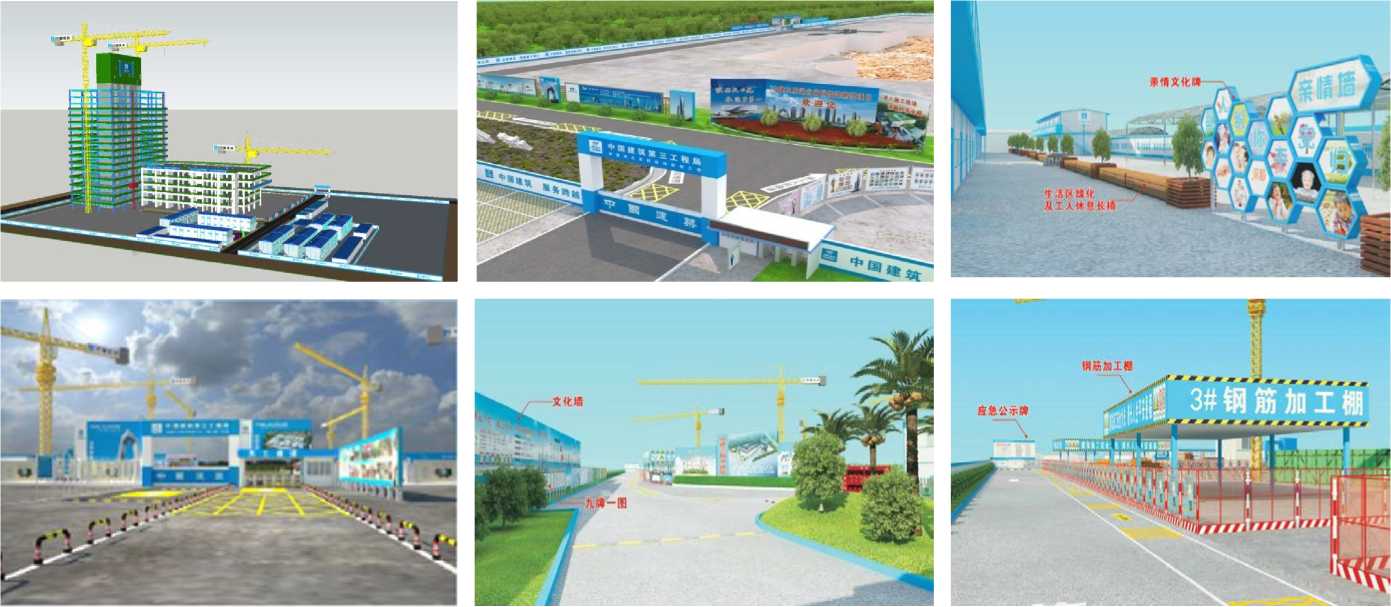

三维效果图

第三部分可视化安全教育

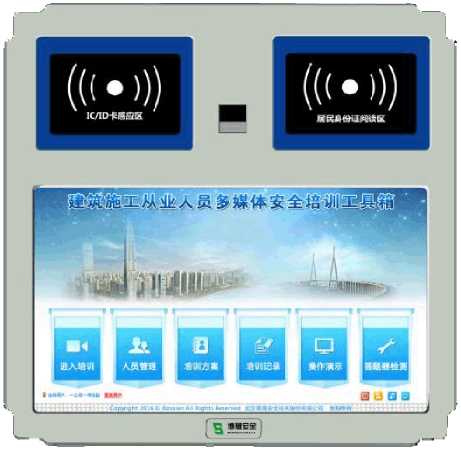

3.1工具箱安全教育

说明：

可视化工具箱安全教育是指通过不同工种、分部分 项工程的安全教育视频动画开展安全教育，同时进 行屏幕可视化答题考试，并自动生成考试档案。

适用范围：各单位在所属项目所在的每个区域至少配 备一台安全教育工具箱，满足该区域内项目间轮流使 用需求。

教育频次：项目每季度全覆盖教育一次，并建立工具 箱教育台账。

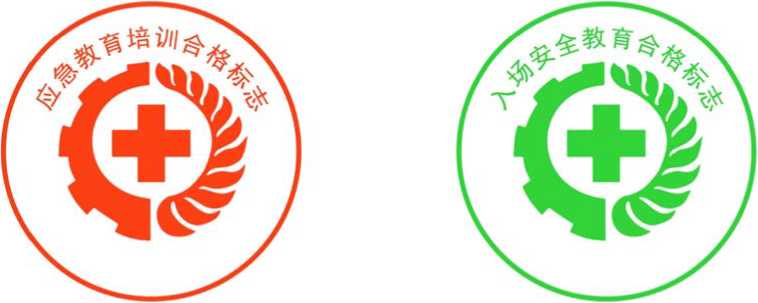

3.2安全帽贴

说明：

可视化安全教育帽贴是指通过在安全帽上张贴不同 的安全教育标识来识别作业人员教育情况。。

制作要求：

（1） 尺寸：圆形，直径3cm。

（2） 颜色：绿色表示入场安全教育；红色表示应急 教育；蓝色表示日常安全教育。本规定所称的日常 教育包括定期组织的教育、节假期教育、季节性教 育等。

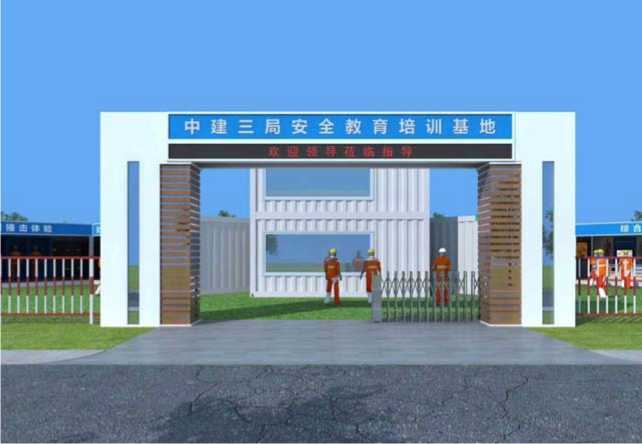

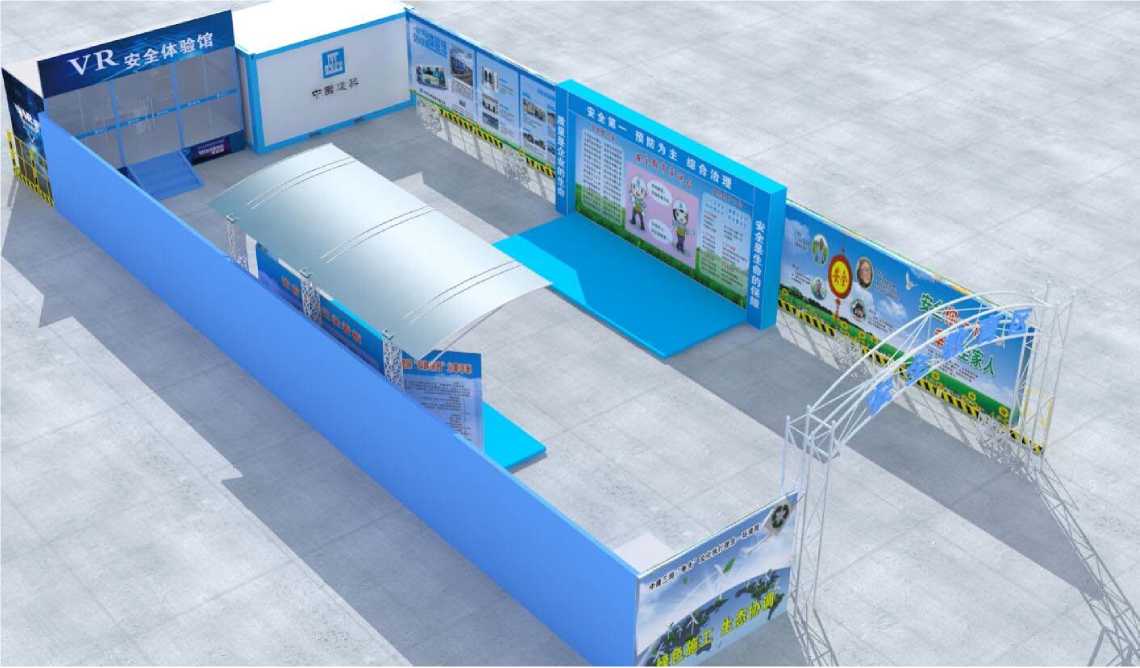

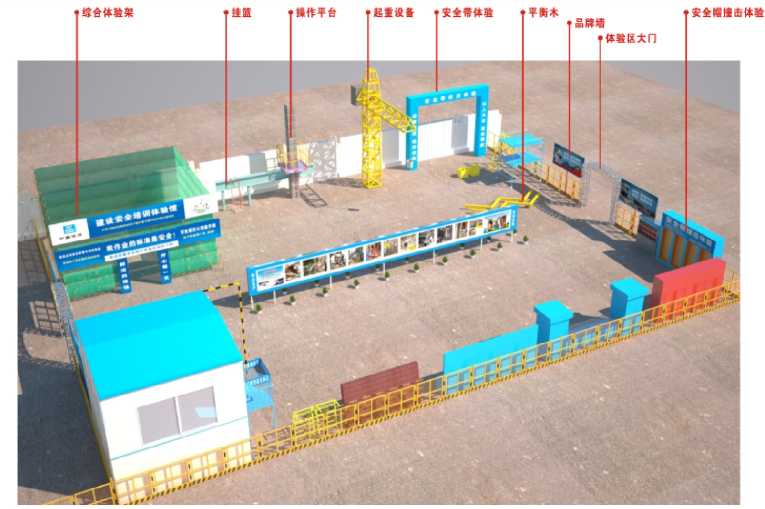

安全教育区

集成式安全体验馆

将传统的体验项目集成安装于集装箱之中，可以循 环周转使用，并且利于安装，节省施工用地，具体 参照局发布的《集成式体验馆设计说明书》。

体验项目有：

⑴平衡木

⑵安全帽撞击体验

⑶吊篮作业安全带体验

⑷洞口坠落体验

⑸悬索桥体验

⑹安全操作平台

⑺吊篮作业体验

⑻应急救援体验

（9）综合用电体验

⑽灭火器演示

（11） 重物搬运体验

（12） 劳保用品展示

（13） VR体验

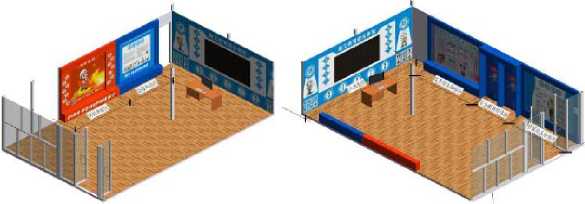

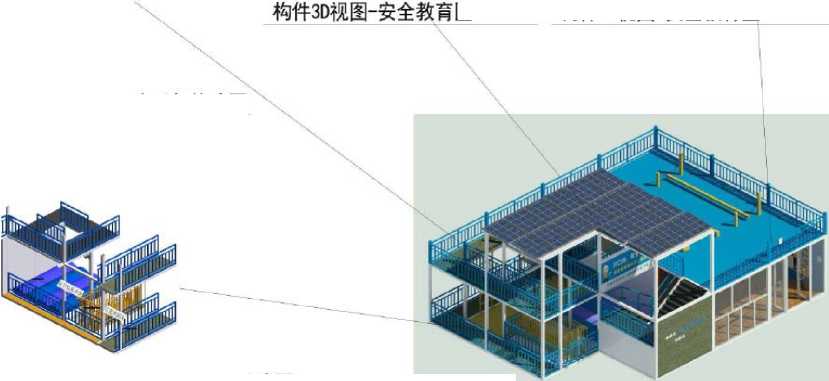

构件3D视图-安全教育区-02

构件3D视图-爬梯与脚手架体验区

构件3D视图-高空坠落与吊篮体验区

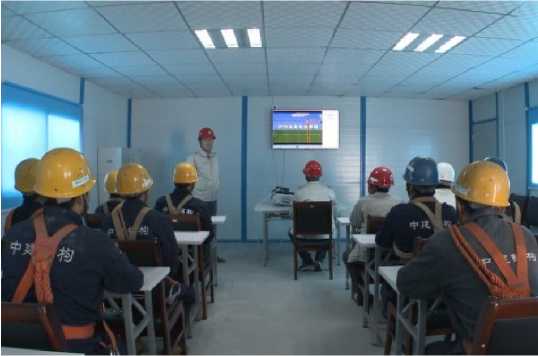

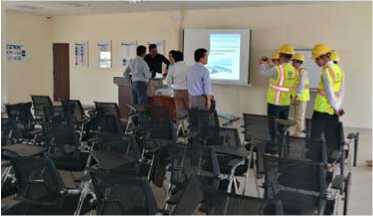

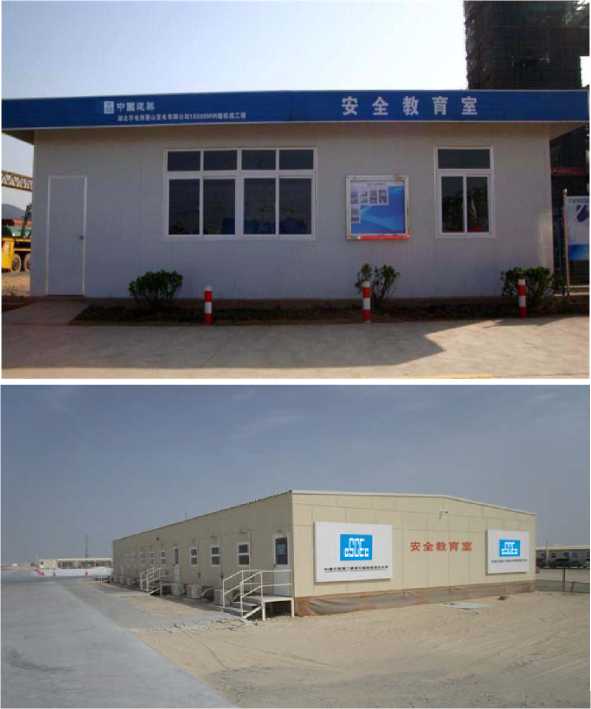

3.4安全教育室

说明：

安全教育室是指在安全培训环节中，专门组织多

媒体培训、考试的场所。

布置要求：

（1） 安全培训室单独设置，专项使用；

（2） 内部设置投影仪、单独的座椅（30人以上）、 安全文化理念展牌、安全看板等。

适用范围：各单位所在的每个区域至少一个项目

设置。

使用要求：

（1） 所有安全培训必须在培训中心开展；

（2） 新入场工人必须在安全培训中心培训半天。

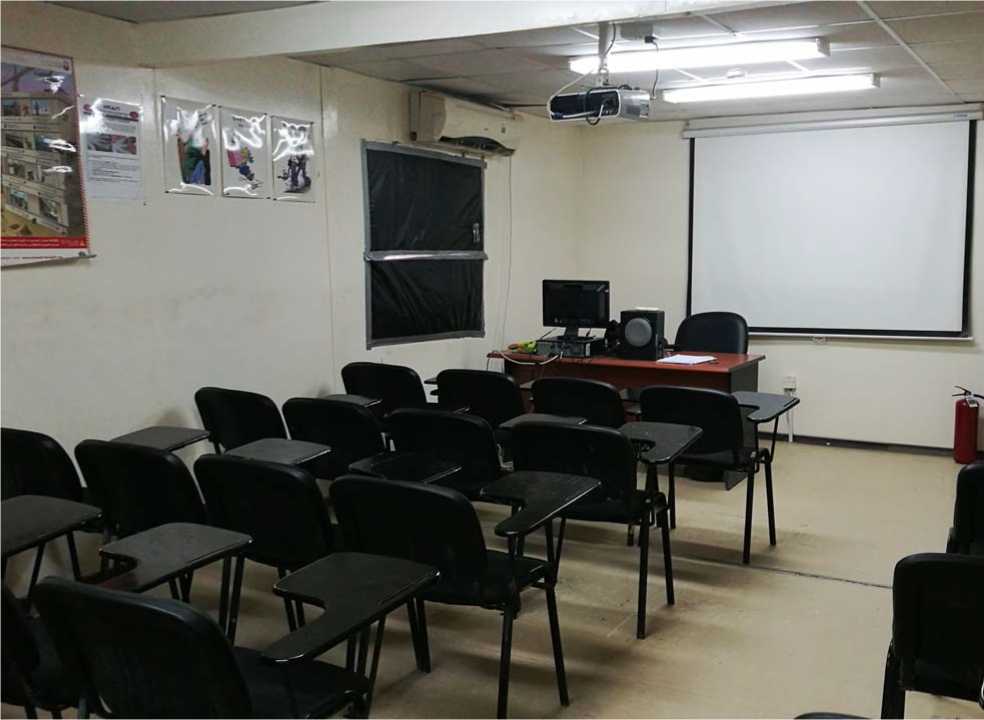

安全教育室

OO %疏習O  班前喊话记录看板

3.5安全看板

说明：

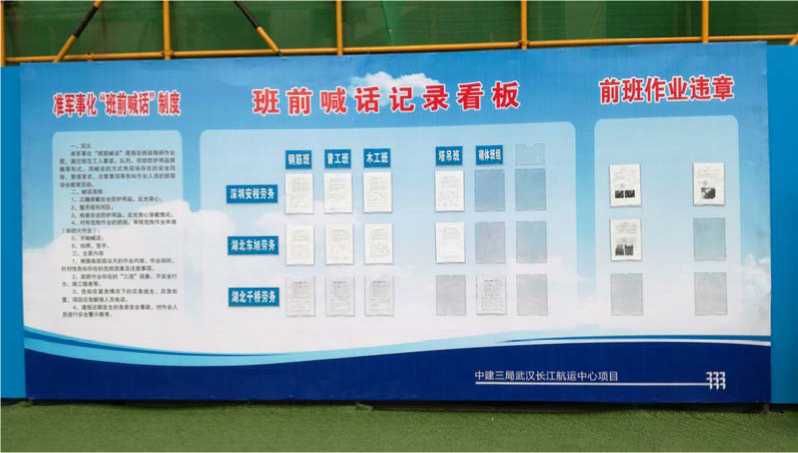

安全看板分类：（1）班前喊话记录看板

（2）其他安全看板

适用范围：班前喊话看板：各项目均要布置 其他安全看板：项目可选用

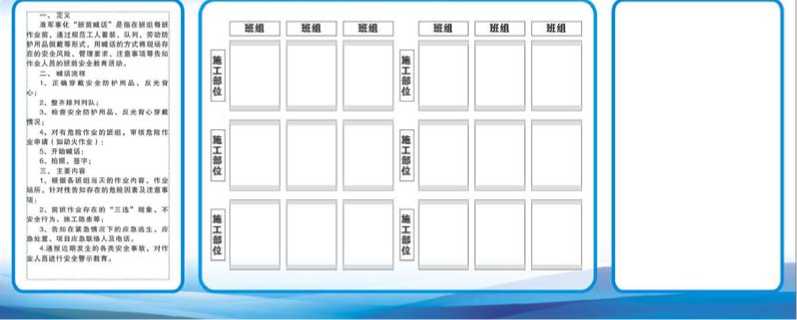

班前喊话看板布置要求：

（1） 班前喊话记录看板建议尺寸为1.2mX2.4m，项目可根据 班组多少自行增加看板记录插槽，调整看板尺寸；

（2） “施工部位”、“班组”及“看板记录”，采用亚克力做成 插槽，其中看板记录插槽为A4纸张大小；

（3） 看板整体结构可做成橱窗或不锈钢（型钢）支架等形式;

（4） 前班违章作业栏用以张贴前班违章作业的照片、罚款等;

（5） 项目每日收集整理当天作业班组喊话记录，并放置在看 板记录插槽中公示。

其他安全看板（采用插槽式）

第四部分可视化安全交底

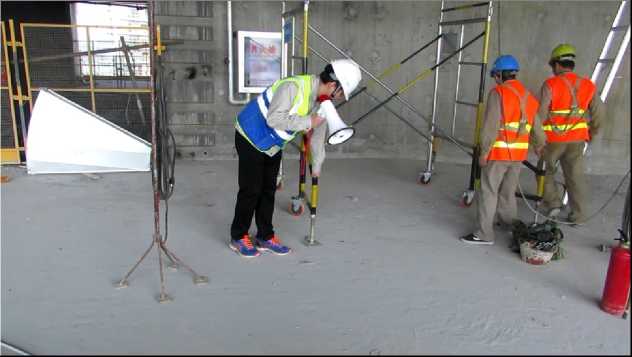

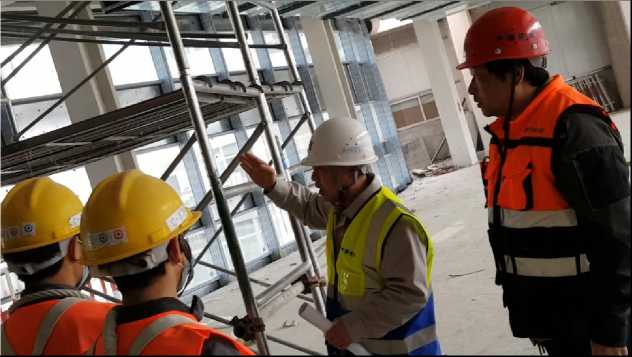

4. 1现场演练交底

说明：

现场演练交底是根据当天实际作业的工序，现场进行交 底演练，使交底更具有针对性。

演示交底的步骤及内容：

（1） 找当天现场代表性的作业点；

（2） 工人穿戴好防护用品按交底人交底内容实际演练

操作，其他人员排列作为观看者；

（3） 需要用到工具，设备防护设施、材料等都按标准

要求摆放在现场；

（4） 交底人员对工具、设备、材料的验收合格标准和

使用注意事项进行说明；

（5） 本工程涉及的重大危险源部位进行说明；

（6） 发生违章作业后项目的处罚标准宣贯；

（7） 对现场演示交底的内容让工人签字，作为安全资 料留存。

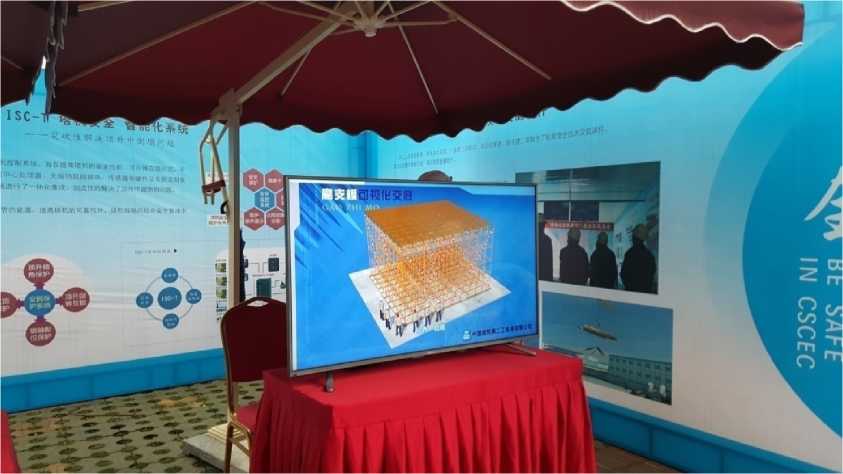

4.2视频交底

说明：

视频交底是指利用BIM、3D-Max、品茗，依据规范、图册， 制作视频动画，对分部分项工程进行可视化交底。

第五部分可视化门禁管理

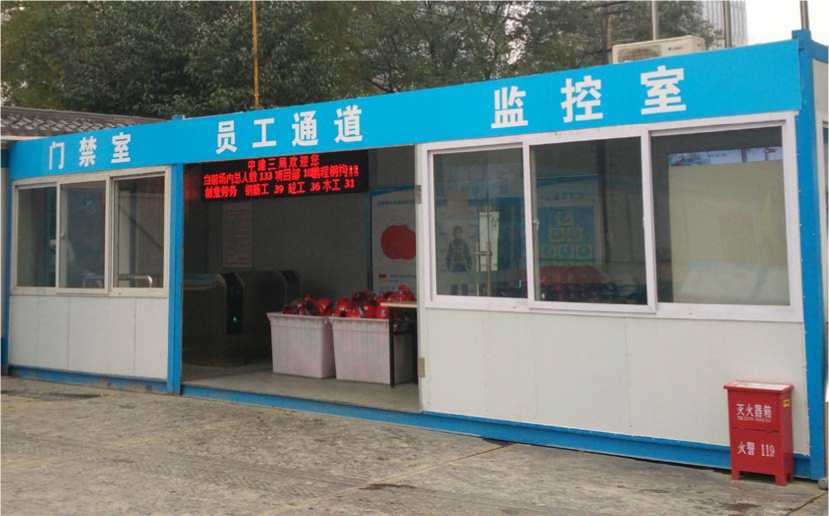

5.1装配式门禁系统

说明：

装配式门禁系统是指门禁室、监控室二合一，采用集装箱 设置，上部设置吊点，方便周转使用。

适用范围：全司所有新开工项目。

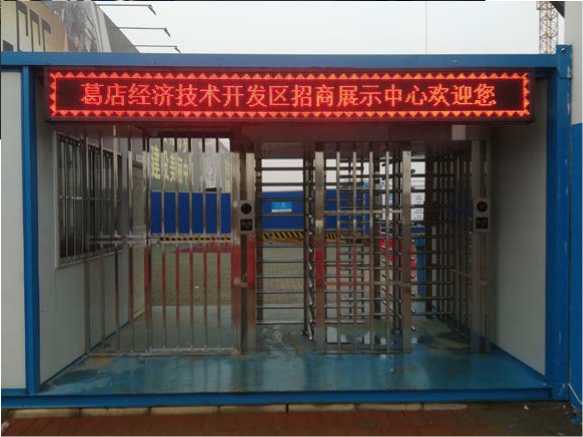

5.2高旋闸门禁系统

说明：

高旋闸门禁系统系统较传统门禁系统相比，大大提高人员 进出效率，封闭性好，能有效减少无关人员进入现场现象。

适用范围：各单位所在的每个区域至少一个项目设置，旋 闸门数量要根据现场作业人数设置。

5.3视频监控

说明：

适用范围：所有在建项目均要布置视频监控

尺寸：视频监控提示牌（横版）20cm×30cm₁视频监控提 示牌（竖版）30cm×20cm₁亚克力板或PVCO

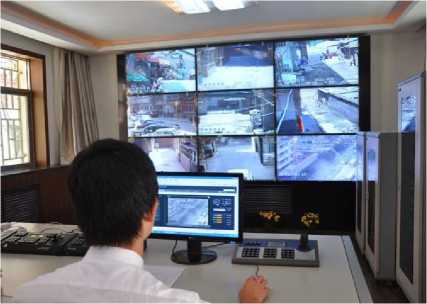

视频监控实景

第六部分道路布置

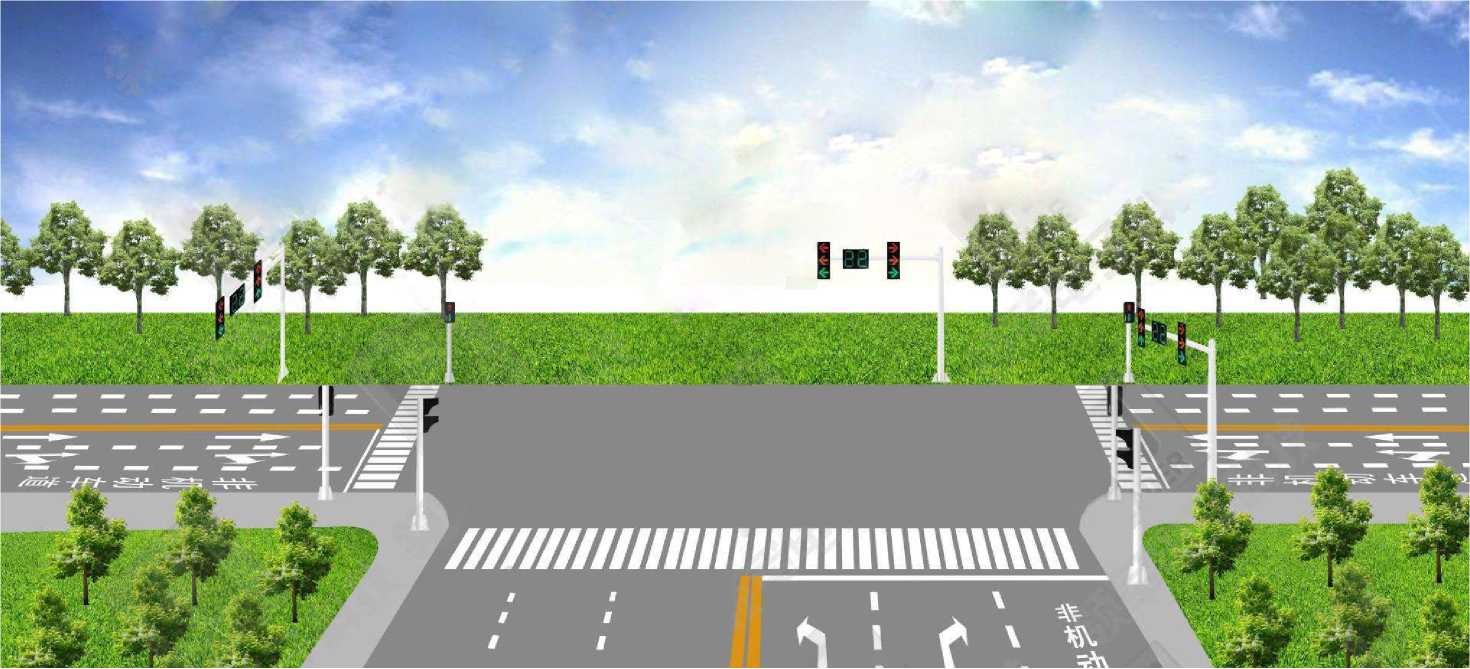

6.1道路交通标线

说明：

按照道路交通标线规范，进行划线。

道路交通标线包含车行道、行车方向、路面边缘、人行道 等的标线。

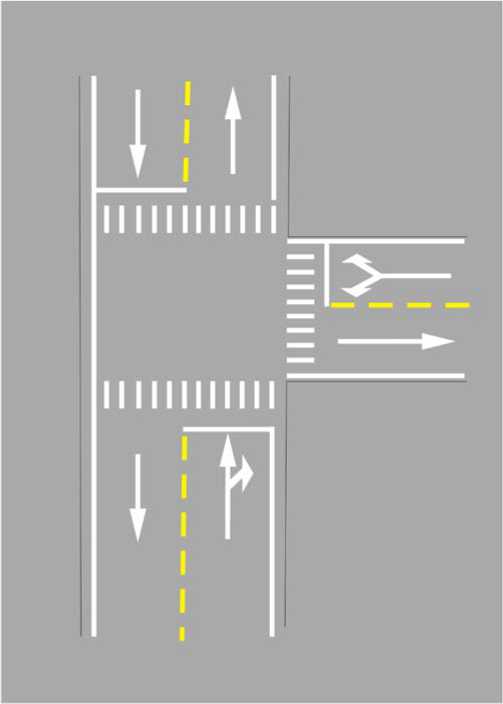

丁字路口

道路划线效果图

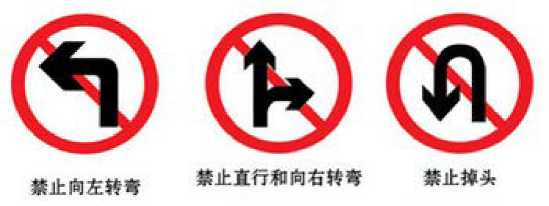

6.2道路标志

说明：

交通标志应按照现场的实际需求，设置于相应的位置。

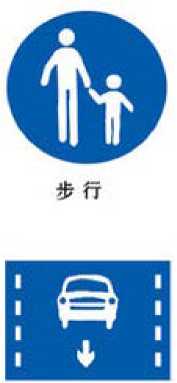

離止向右转寿     禁止直行    禁止向左向右转寿

交通标志（禁令标志）

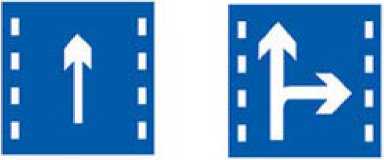

直行和右砖合用车道

机面车车道

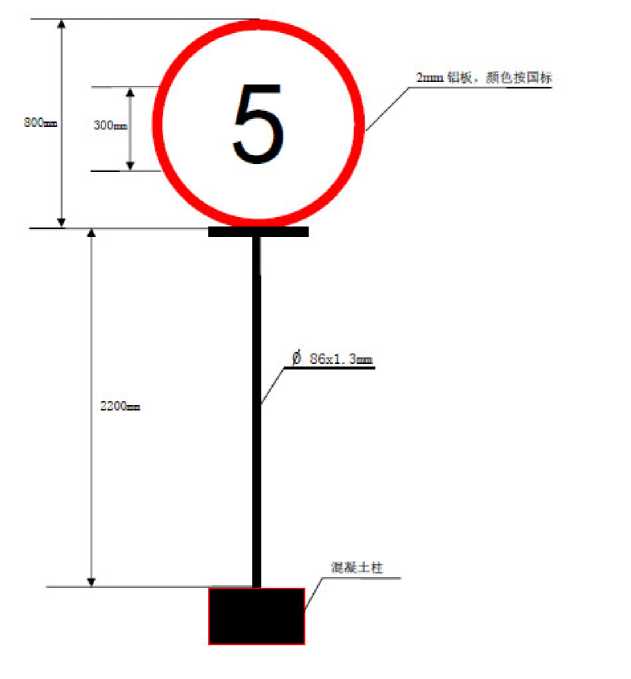

6. 3车辆限速牌

说明：

布置要求：（1）在大门处及现场主要车行道路沿线设置，

提醒车辆减速行驶，注意安全；

（2） 限速牌两面都要设置标识；

（3） 限速牌如临时设置，可采用图示方案，如长期设置， 建议采用埋地方式。

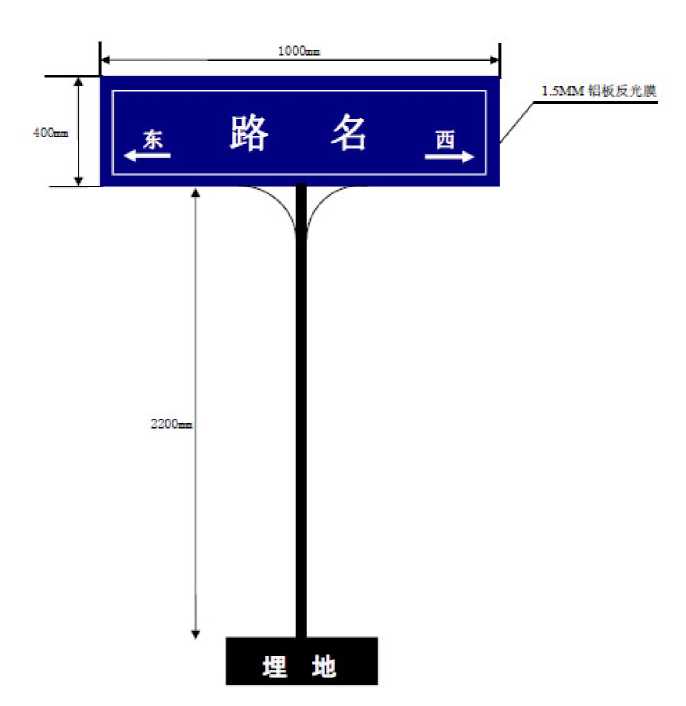

6.4路标

说明：

对主要道路命名，设置路标

布置要求：（1）路标牌两面都要设置路名牌;

（2） 标志牌为蓝底白字；

（3） 除铝板外，其他材料为不锈钢。

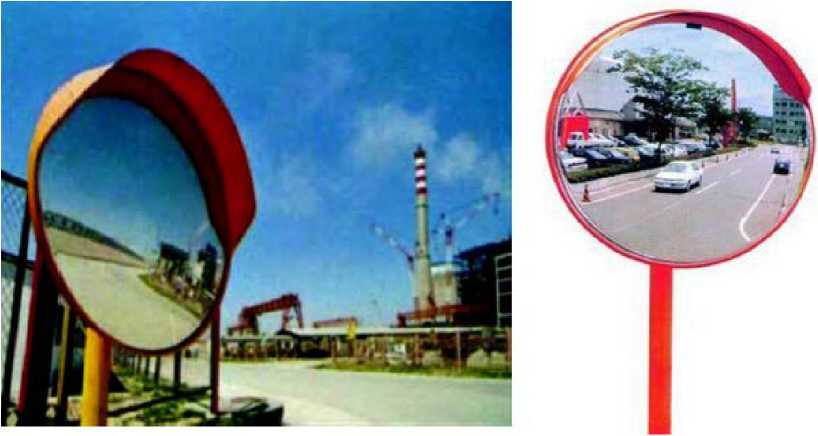

6.5凸镜

说明：

对司机视线有严重影响的路口，要设置凸镜，保证车辆的 安全通行。

布置要求：路口凸镜的高度为2350mm，凸镜的直径为 800mm。建议采购成品。

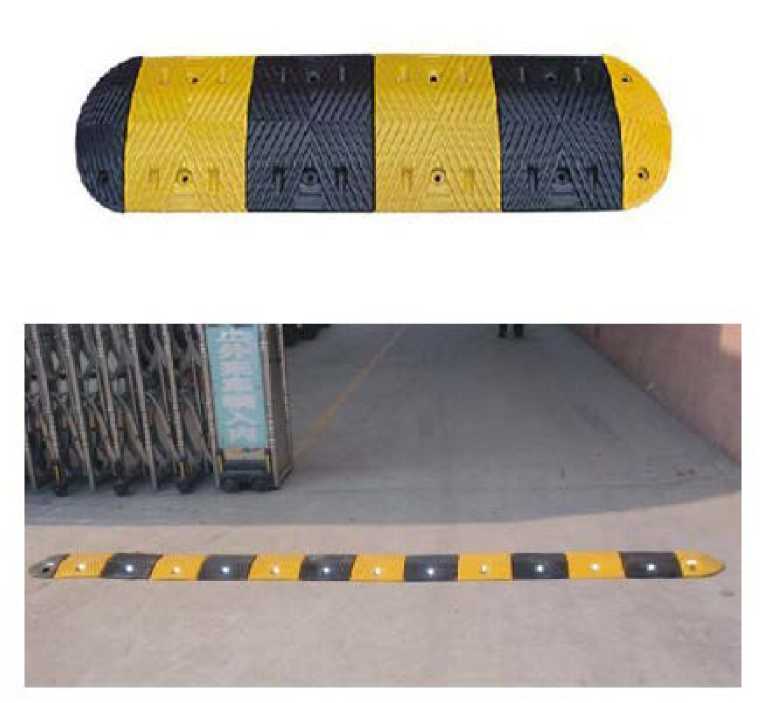

6.6减速带

说明：

在现场入口处和弯道、交叉口设置减速带。。

材质要求：橡胶，建议采购成品

减速带

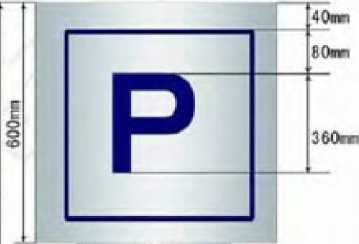

6. 7停车指示牌

说明：

在项目设置的停车区醒目位置摆放

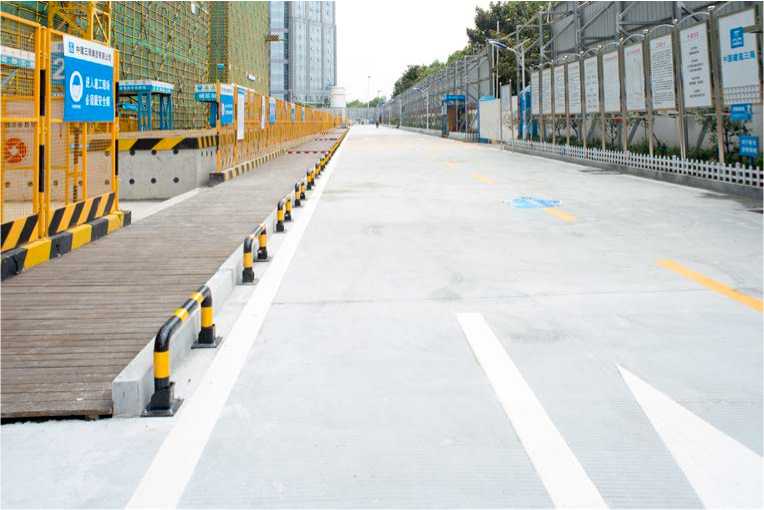

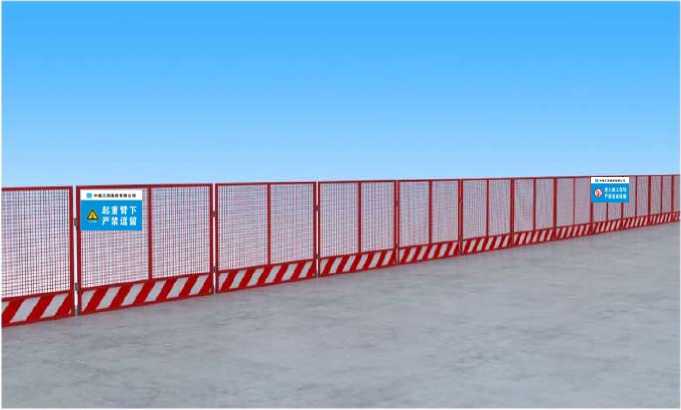

6. 8隔离带（人车分流）

说明：

材质要求：钢管烤漆，尺寸Φ 76 x2000mm

建议采购成品

人车隔离带

第七部分标识标牌

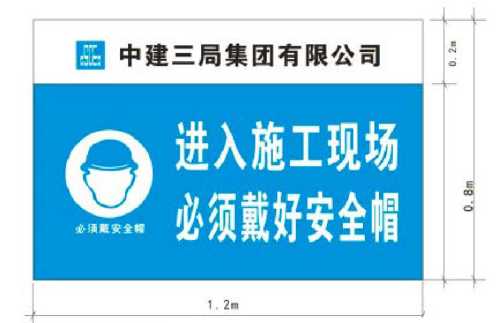

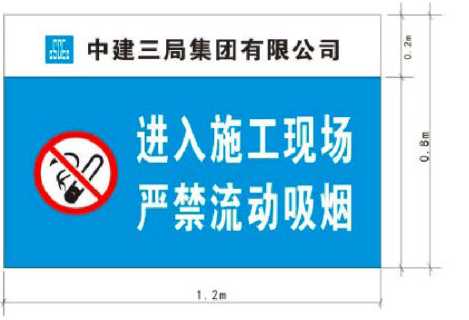

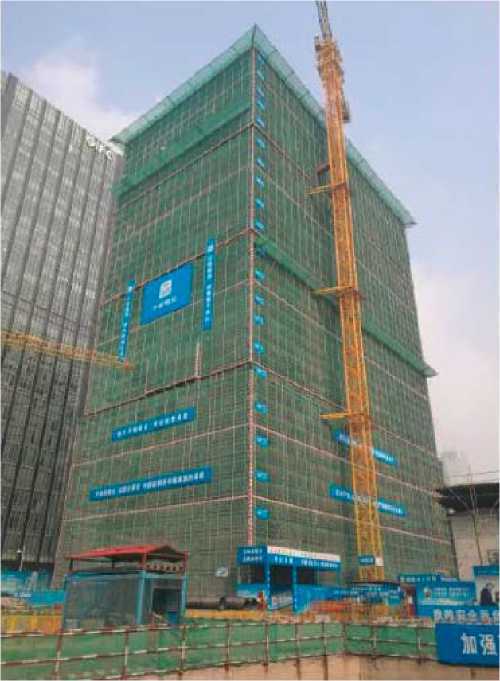

7.1安全标牌

说明：

布置地点：施工道路两侧、楼层外架。

尺寸：1.2m×0. 8m，中建标志A式组合按照CI规范执行， 中建标志尺寸为100mm，文字字体为“方正大黑”。

警告图牌

指令图牌

道路两侧挂设要求：在临边防护上，每隔20m挂设1 个。

外脚手架上挂设要求：楼层2层高度，每隔20m挂设 1个。

中建三局集团有限公司

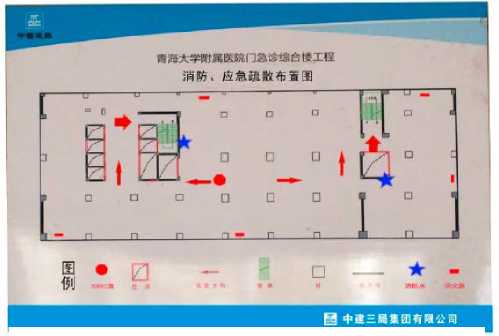

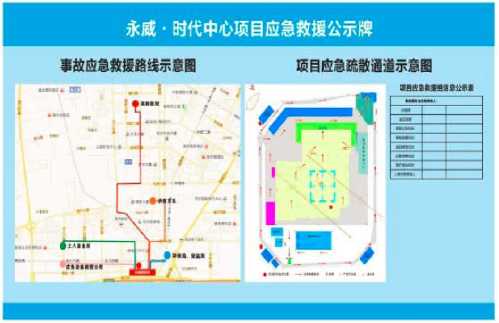

7.3应急救援公示牌及消防应

急疏散图

说明：

布置地点：（1）应急救援公示牌：大门口、每栋楼的楼层 出入口；

（2）消防应急疏散图：总平面、每栋楼首层入口处、地下 室入口处，疏散路线根据所处不同区域设定，并包含灭火 器、消防水、当前位置及疏散路线等信息。

尺寸：（1）应急救援公示牌：大门口尺寸可根据实际情况 而定，其他部位1.2mX0.8m；

（2）消防应急疏散图：1.2m×0.8m°

材质：采用PVC板制作，面层采用户外车贴。

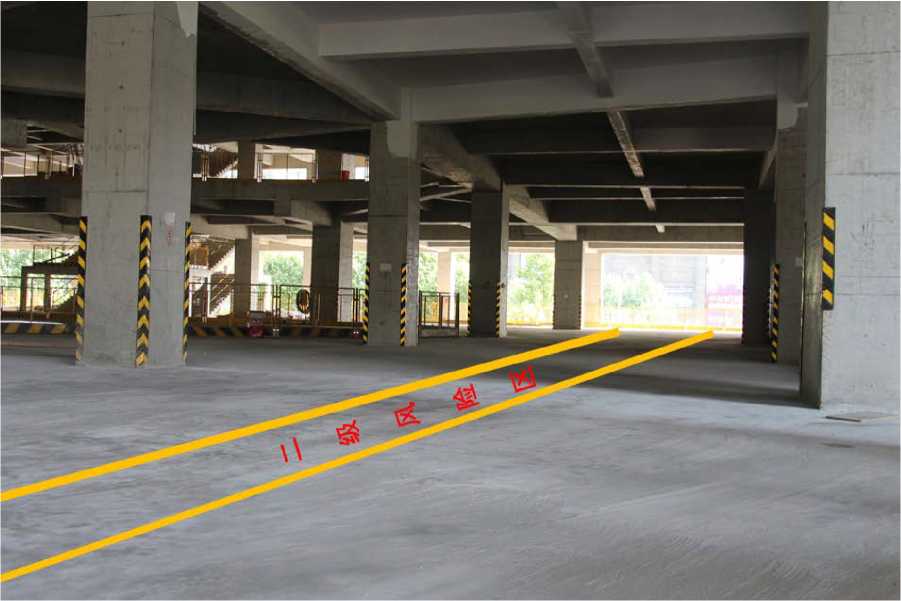

楼内1层划定人员通道路线，连接安全通道及疏散楼梯， 进行风险分级划线。

楼层内通道风险分级划线

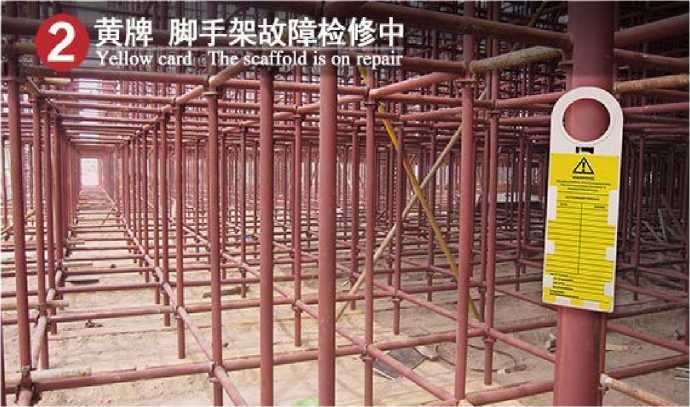

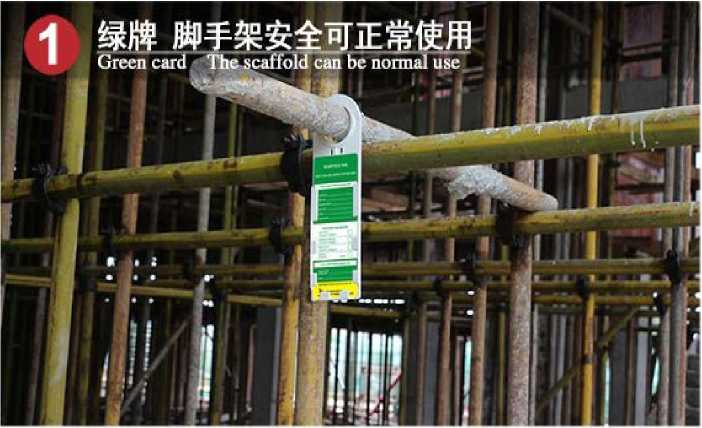

位 B LoCATlOW

ψ 4 XftCQUCSTEO BY

HK Ammt∙v:

HmPATe

* XSloMATUllE

2,。Ol(NZl，衲 Kgⁱ

U ^ι⅜Wιhl*AA4l*l TO8E ∞MP∣XTED BY SUPtRVISoR

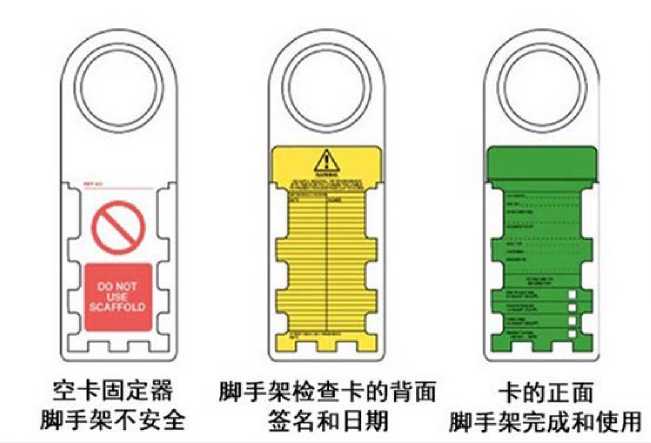

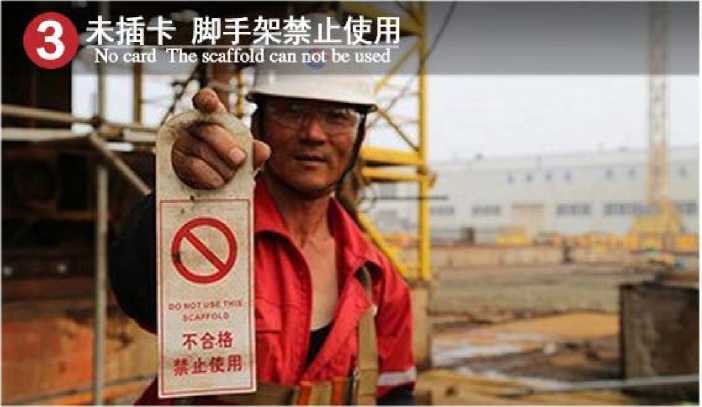

脚手架描设检査记录 ERECTION AND INSPECTION RECoRD

STRUCTUMTOBeUttDFOA

S∙ LIOMT DUTY 1 501CMZmSOKgg^l

INKAWr∣Λ Rt**OV<U, OR IMTIiMCHlMC* MnTM TtMS COJLD MAKC YOU UABLe TO MOKCU V»0MAMOrMII

WlVn >f* 皿 «： * >； ', V «

MEAWDUΓ* 2 50 W/250Koft»• ^,*ΓwZT≡ InJRRMjE

9.2楼层牌

说明：

在楼层脚手架外立面上挂设楼层牌。

尺寸要求：1.2m×0. 8m₀

布置要求：标牌宜布置在安全通道上方，靠转角处。

10设备、用电管理

10.1设备管理

说明：

（1） 设备入场必须经过检查验收，张贴“已验收” 标贴，并保持至设备退场；

（2） 对于需定期检查的施工设备，通过张贴检查标 贴，来标识设备是否处于受检安全状态；

（3） 项目对大型设备（塔吊、电梯、物料提升机等） 实行每周定期检查，检查后张贴大型设备检查标贴 并签字；对中小型设备实现每月定期检查，检查后 张贴中小型设备检查标贴并签字；

（4） 检查完毕后，在设备检查标贴对应的周次或月 份上签字，表示本次检查合格；

（5） 设备出现故障时，应张贴“设备故障”标贴。

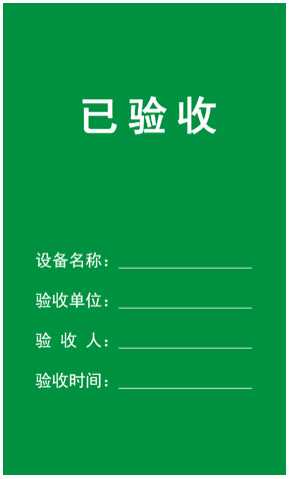

尺寸要求：大型设备验收标贴：30cm X 30cm； PVC制作;

悬挂部位：塔吊，标准节上面或者基础标化防护围栏； 电梯，电梯进入口处。

明中建三局第二建设工程有限责任公司

④⑤⑥⑦⑧⑨

③ ⑩

②⅜Λ_b⑪

①傑⑫

2018年第__季度

大型机械设备周检标志

大型设备周检查标志（PVC制作）

44

O够O❼個O

2018

中小型设备月检标志

设备故障标贴

尺寸要求：大型设备故障标贴：15cm×30cm₁ PVC制作;

中小型设备故障标贴：6cm×10cm，不粘胶

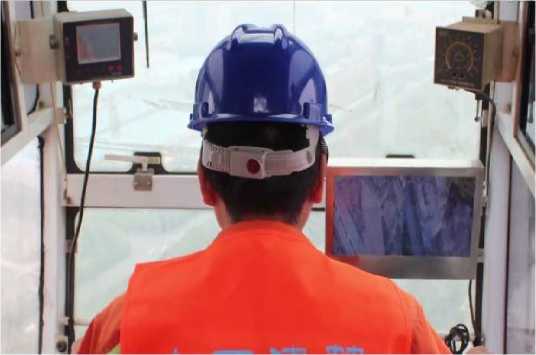

（6） 安装防碰撞系统的塔吊，应使用在线 监控系统，项目设备管理人员每日查看后 台监控，分公司指定专人定期后台监控；

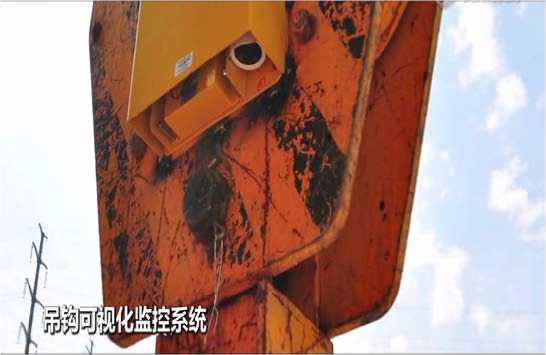

（7） 200m及以上大型项目塔吊须使用吊钩 可视化监控系统，其他项目选用。

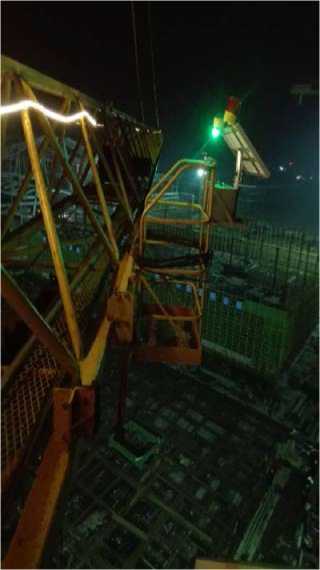

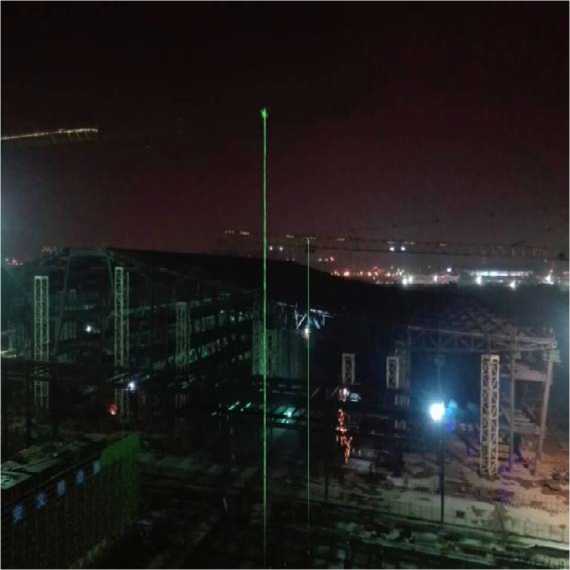

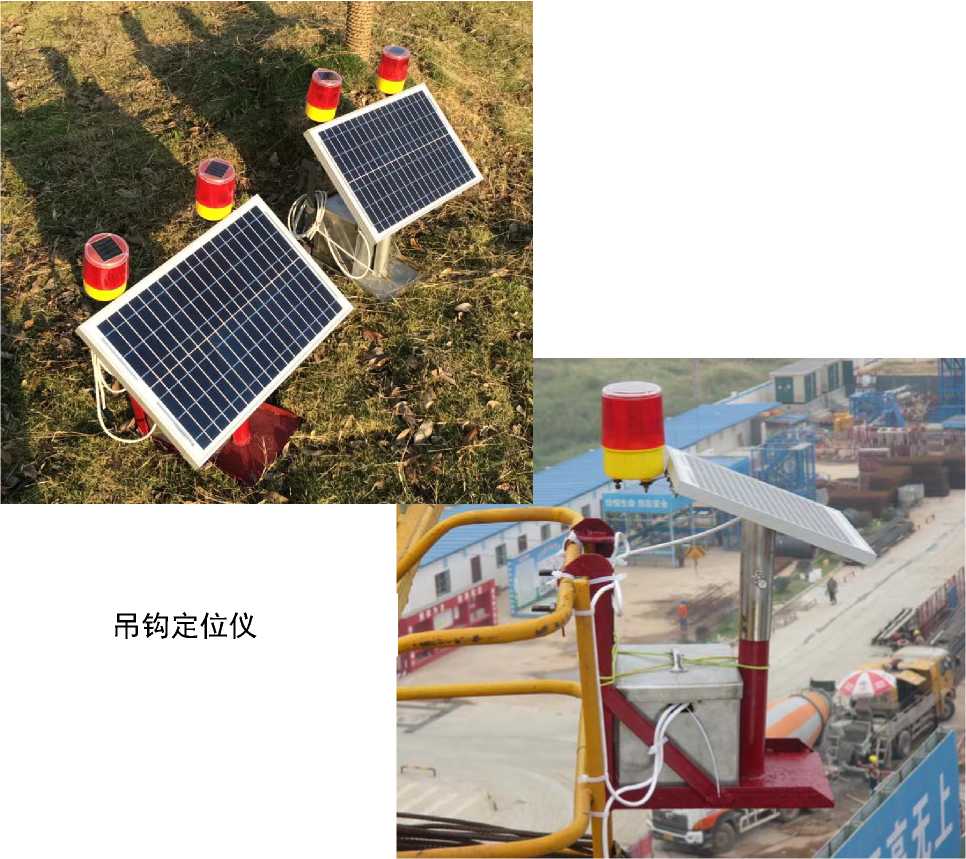

吊钩夜间定位仪

工作原理：在塔机伸臂变幅小车上固定安装集成太阳 板充电设备的镭射激光,将激光对准吊钩，当吊钩运 动时，通过对激光的识别准确判断吊钩位置。配装红 色警示灯，起到防碰撞作用，特别是在有雾天气和夜 间吊装时，有利于吊钩精准定位，保障吊装安全。

吊钩定位仪

10.2用电管理

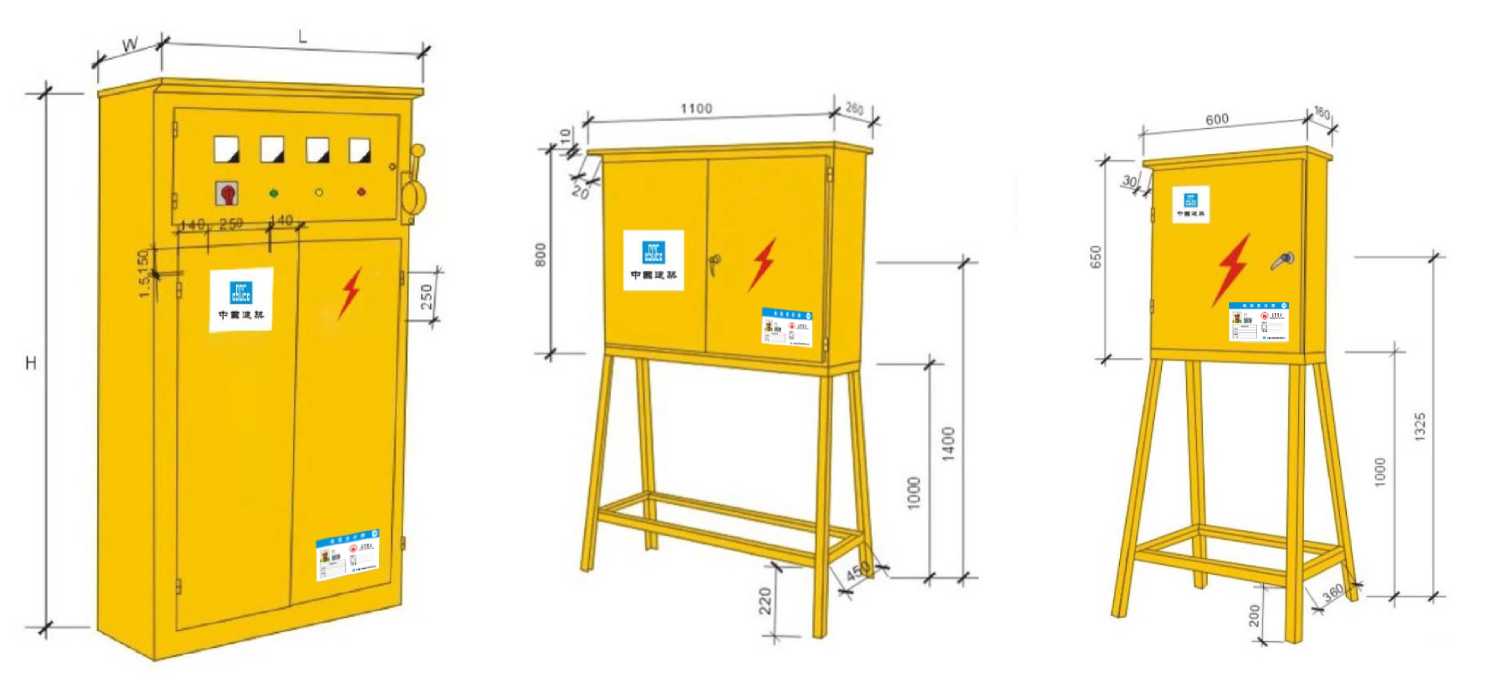

• 1. 配电箱需符合标化图册中的颜色、配置、标识要 求；

• 2. 总配电箱、总包提供的分配电箱，经检查验收合 格后，张贴电箱责任牌；

• 3. 电缆线埋地需有“地下有电缆”标识。





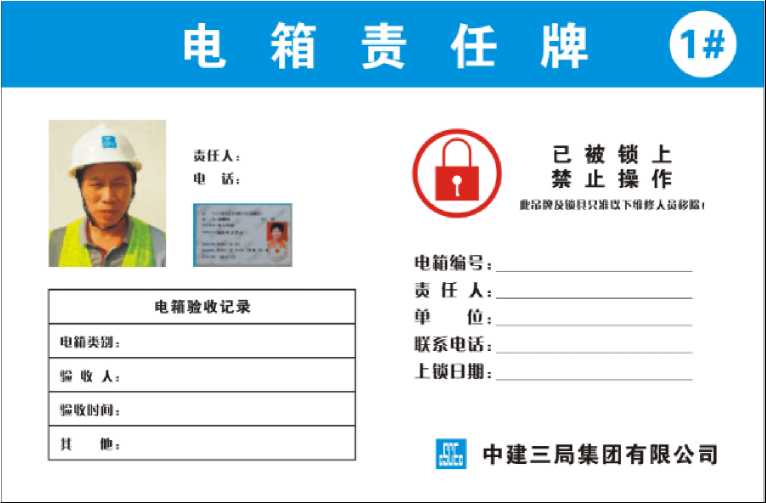

  电箱责任牌




中HVK

张贴部位示意图

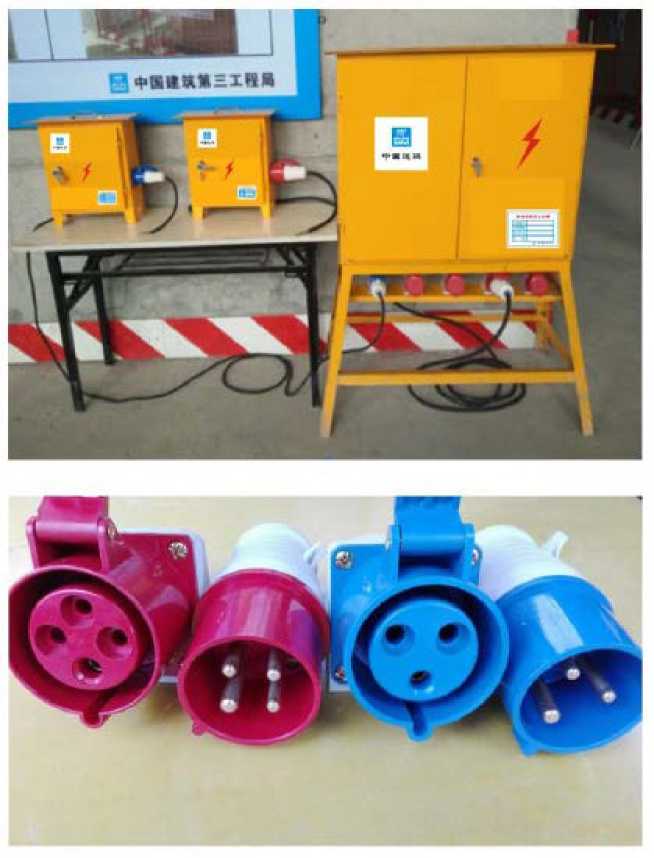

10.3工业插座式配电箱

说明：

施工现场使用工业插座式配电箱。插座外壳颜色表 示额定电压，如蓝色代表220V，红色代表380V,方 便区分。

适用范围：所有在建项目。

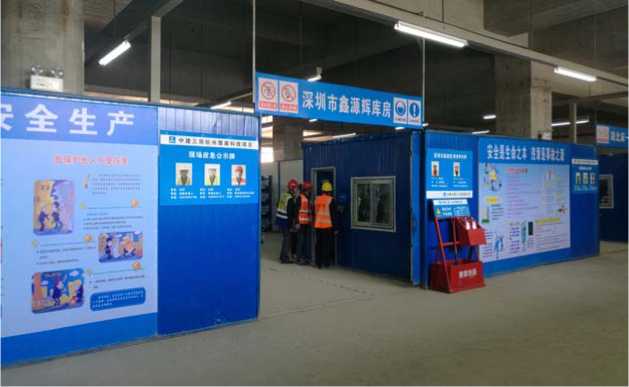

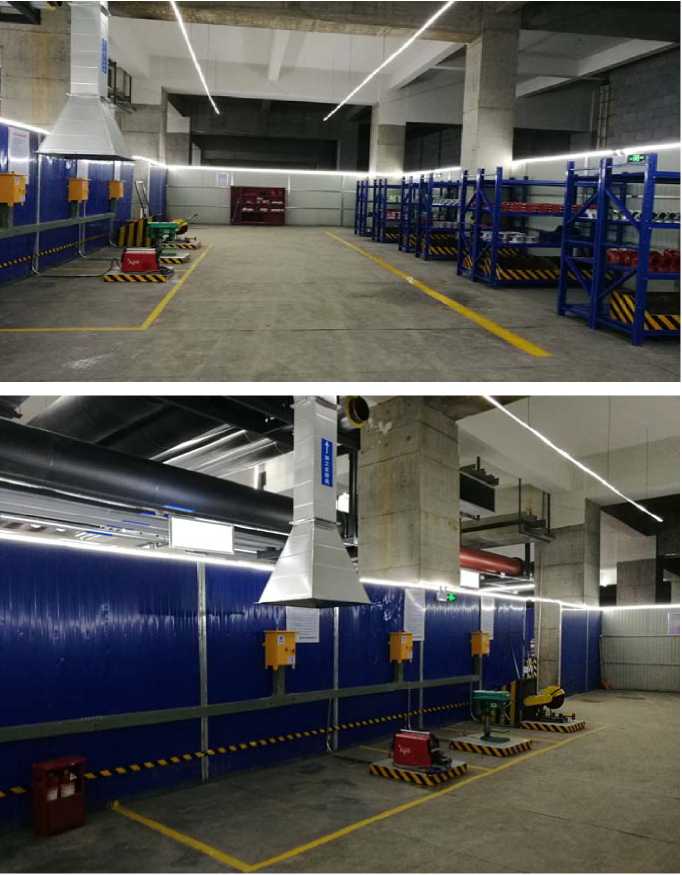

基本要求：在司属项目施工的总包库房、分包库房 应统一围挡、统一标识、统一用电配备及布线，并 按总包规划的区域搭设。

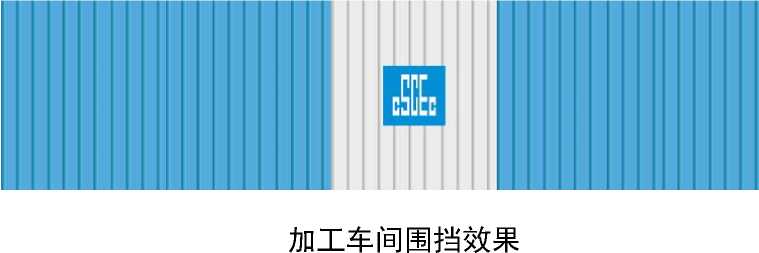

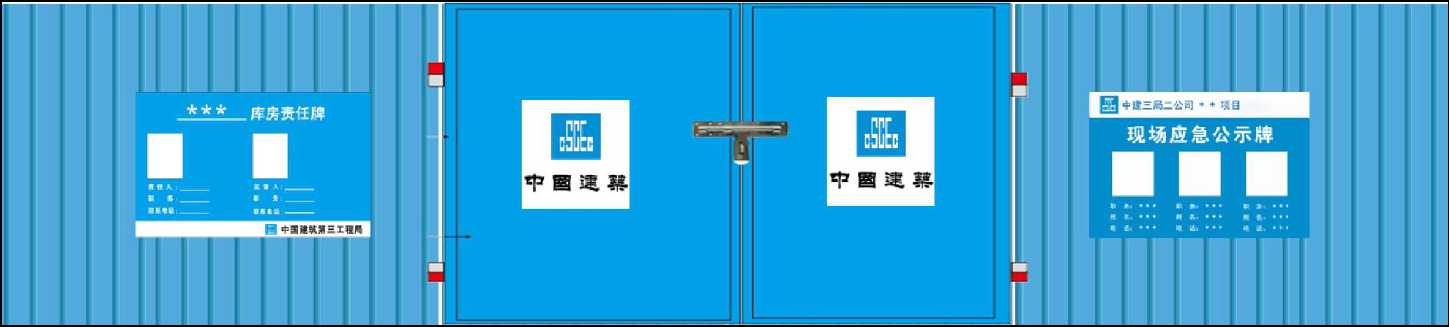

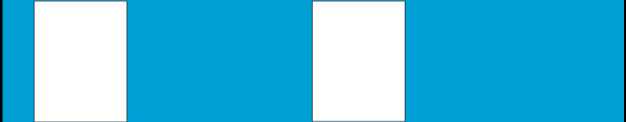

围挡布置要求：彩钢板围挡适用于敞开式加工车 间。外围用蓝色彩钢板搭设，彩钢板长1500mm，宽 2000mm，厚0.4mm，每隔5块蓝色彩钢板设置一块 白色彩钢板，在彩钢板上张贴中建标识（参照CI 图册制作）。加工车间设大门并上锁。在门左侧围 挡中部挂“库房责任牌”，标明库房所属分包单位 名称，如“××安装公司库房责任牌”；在门右侧 围挡中部挂“现场应急公示牌”。

标牌布置要求：库房责任牌及危险源公式牌尺寸为 1200mm×800mm_o

中建三局第二建设工程有限责任公司

场地划线要求：分区。场地功能分区划线，标明通 道，设备加工区、材料堆放区、办公区，并在地面 喷字标识。加工设备靠围挡四周安排，中间预留通 道；漏油设备放接油盘，切割机设接斗；设备机体 上张贴标识牌；每台设备对应的开关箱旁应张贴该 设备相关的安全技术操作规程。

货架要求：货架采用角钢Z 40 × 40 × 4mm搭设，为 可拆卸式,中间加①12钢筋支撑，铺设模板。卡子 和插槽分别用4mm和Imm厚的扁钢制作。

布线要求：分配电箱到开关箱之间采用桥架布线， 固定在彩钢板围挡上，高度一致，横平竖直；开关 箱到设备之间采用JDJ管穿线。分配电箱、开关箱 采用扁铁串联做重复接地。

明中建三局第二建设工程有限责任公司

中建三局第二建设工程有限责任公司

TM C(MTIMCTlal ∞ IIV CF (MIllA CONSnUCTIflN m∣RD (NClNEERINC BlKMJ

中建三局第二建设工程有限责任公司

ne SKnD OMnuTION COITOV CMIIM COMTlUCTlM mm MIKHlNe MfAU

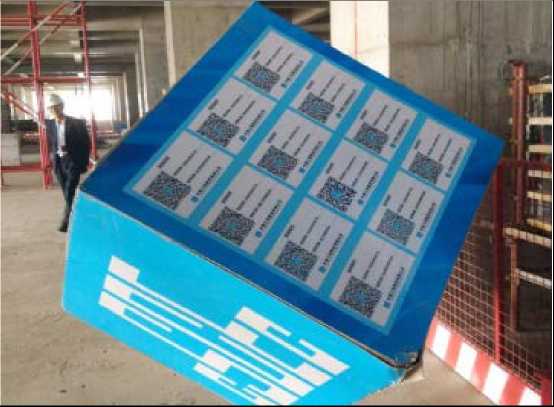

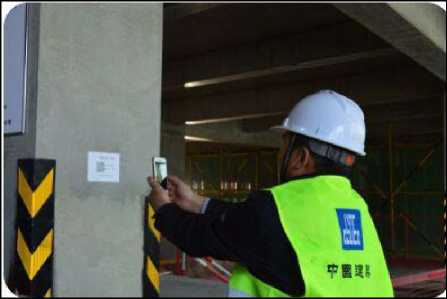

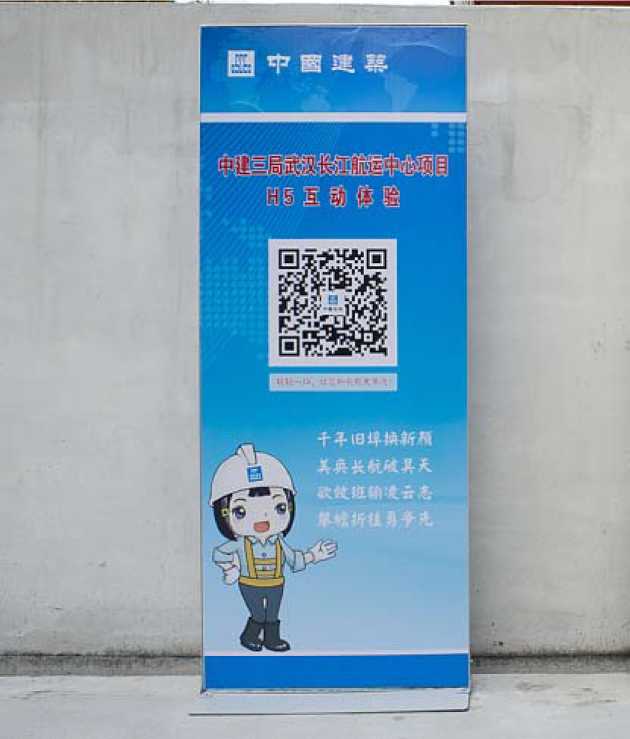

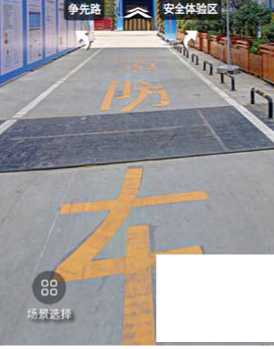

12.2 H5互动体验二维码

说明：

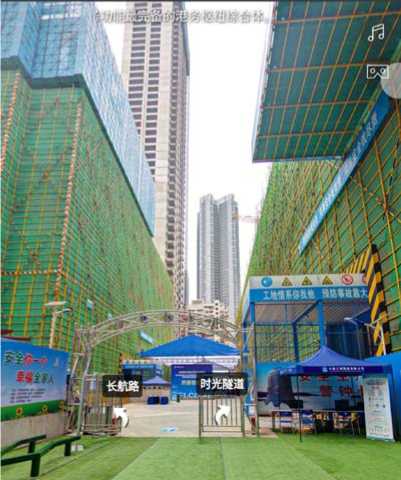

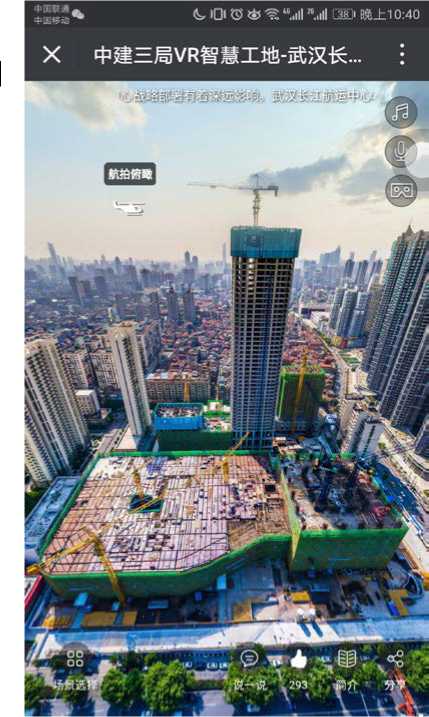

H5互动体验二维码是通过VR（虚拟现实技术）模拟出 现实的场景，360度旋转看到施工现场全景，其中现 场展现的每个地方都可以H5的形式呈现，配声音讲解， 展现方式大气、美观。

适用范围：召开省、市级观摩工地项目应用。

建议由专业广告公司制作

& 心。由金，|| ⁿ.J CW∙晚上 10:34

中（IIRia 中 UVifi

X 中建三局VR智慧工地-武汉长

S中tf三«二

时光H

L 心 3 由兮 ^M.Mil ⁿ.jΛ M∙晚上 10:40

中（IIRia 中 UVifi

X 中建三局VR智慧工地-武汉长

中建三局第二建设工程有限责任公司
