中华人民共和国国家标准

GB/T 33146—2016

液化二甲醍瓶阀

ValVeS for IiqUefied dimethyl ether CyIinderS

2016-10-13 发布

屮华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布

中华人民共和国

国家标准

液化二甲醜瓶阀

GB/T 33146—2016

*

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(IOOO29) 北京市西城区三里河北街16号(IOoO45)

网址：ww∖v. spc.org.cn

服务热线:400-168-0010

2016年11月第一版

关

书号：155066 • 1-54872

版权专有侵权必究

目 次

前言

1范围

2规范性引用文件

3术语和定义

4 型号编制

5结构型式及基本尺寸

• 6 技术要求

• 6.1 材料要求

• 6.1.1 金属材料

• 6.1.2 非金属密封件材料

• 6.2 工艺要求

6.3性能耍求

• 6.3.1 启闭性

• 6.3.2 气密性

• 6.3.3 耐振性

• 6.3.4 耐温性

• 6.3.5 耐用性

• 6.3.6 阀体耐压性

• 6.3.7 阀体耐应力腐蚀性

• 6.3.8 安装性

• 6.3.9 手轮耐火性

6.4最小设计使用年限

• 7 检查与试验方法

• 7.1 试验总则

7.2阀体金属材料力学性能试验、化学成分分析方法

• 7.3 非金属密封件材料性能试验

• 7.4 外观检查

• 7.5 阀的基本尺寸和进出气口螺纹检查

• 7.6 质量检査

• 7.7 启闭性试羚

• 7.8 气密性试验

7.9耐振性试验

• 7.10 耐温性试验

• 7.11 耐用性试验

• 7.12 阀体耐压性试验

• 7.13 阀体耐应力腐蚀性试验

• 7.14 安装性试验

• 7.15 手轮耐火性试验

8检验规则

• 8.1 材料检验

• 8.2  ιl∣J~^检验

• 8.3 型式试验

• 8.4 检验项目

9标志、包装、贮运

• 9.1 标志

• 9.2 包装

• 9.3 贮运

Il 本标准按照GB/T 1.1-2009给出的规则起草。

本标准由全国气瓶标准化技术委员会(SΛC∕TC 31)提出并归口。

本标准起草单位：宁波富华阀门有限公司、广东奇才阀门科技有限公司、中国城市燃气协会液化石 油气钢瓶专业委员会、国家燃气用具质量监督检验中心、上海星地环保设备有限公司、广东盈泉高新材 料有限公司。

本标准主要起草人：钱发祥、张保华、郭晓春、翟军、毛冲霓、曾祥照、顾秋华。

Ill

液化二甲醜瓶阀

1范围

木标准规定了液化二甲酷瓶阀（以下简称阀）的术语和定义、型号编制、结构型式及基本尺寸、技术 要求、检查与试验方法、检验规则、标志、包装、贮运等O

本标准适用于使用环境温度为一40 °C〜+ 60 °C.公称工作压力为1.6 MPa .公称容积不大于150 L, 介质符合GB 25035液化二甲醒钢瓶上的阀。

本标准不适用于车用液化二甲酷瓶阀。

注：本标准的压力均指表压。

2规范性引用文件

下列文件对于本文件的引用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。

GB/T 197普通螺纹公差

GB/T 5121.1铜及铜合金化学分析方法 第1部分:铜含量的测定

GB/T 5121.3铜及铜合金化学分析方法 第3部分:铅含量的测定

GB/T 5121.9铜及铜合金化学分析方法 第9部分：铁含量的测定

GB 8335气瓶专用螺纹

GB/T 8336气瓶专用螺纹量规

GB/T 10567.2铜及铜合金加工材残余应力检验方法氨薫试验法

GB/T 13005 气瓶术语

GB 15382气瓶阀通用技术要求

GB 25035城镇燃气用二甲醍 3术语和定义

GB/T 13005界定的以及下列术语和定义适用于本文件。

3.1

不可拆卸的阀 nonremovable VaIVe

通过破坏阀上的承压零件才能将其拆卸的阀.rι被拆卸的阀不能正常使用。

4型号编制 4.1阀的代号：用介质（二甲醜）英文缩写字母“DME”表示。

4.2阀的改型序号：用阿拉伯数字表示，并按改型次数的顺序依次排序。

4.3阀的进气口螺纹代号：用大写英文字母表示，用“A”表示PZ39.0-LII螺纹•用“B”表示PZ27.8-LII 螺纹。

注：螺纹标记中“LH”表示螺纹的旋向为左旋。

示例：

D ME-□ □

ɪ--进气口螺纹代号

-----改型序号

--------液化二甲醜瓶阀代号

5结构型式及基本尺寸

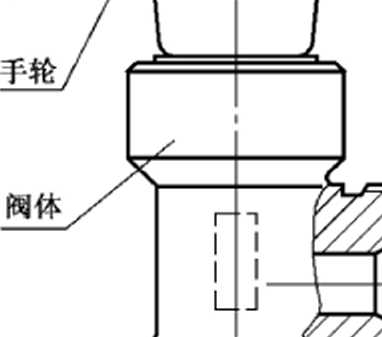

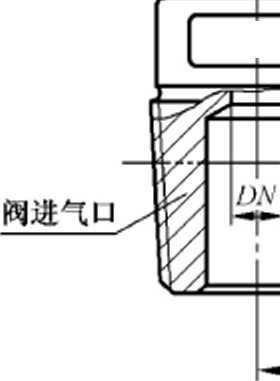

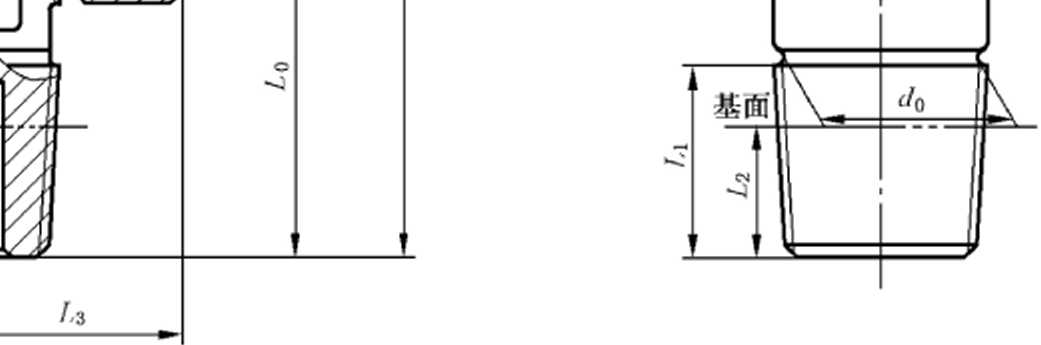

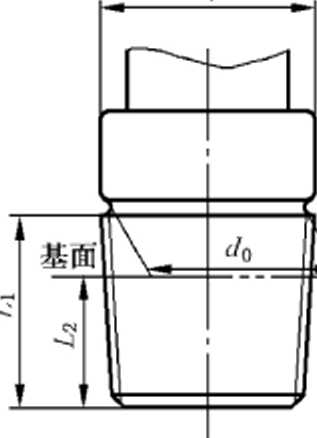

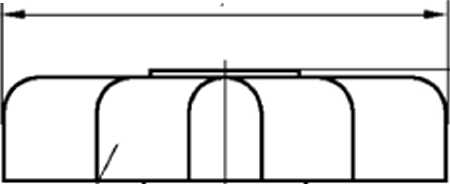

5.1阀的结构型式为不可拆卸式，基本尺寸按图1和表1的规定。

5.2阀的开启高度应不小于公称通径的l∕4₀

阀出气口

写多S⅛K)M

単位为毫米

• 5.3 阀的进气口螺纹分为两种规格。用于气相润上的螺纹为PZ27.8-LH.用于液相润上的螺纹为 PZ39.O-LH,其螺纹尺寸和制造精度应符合GB 8335的规定。

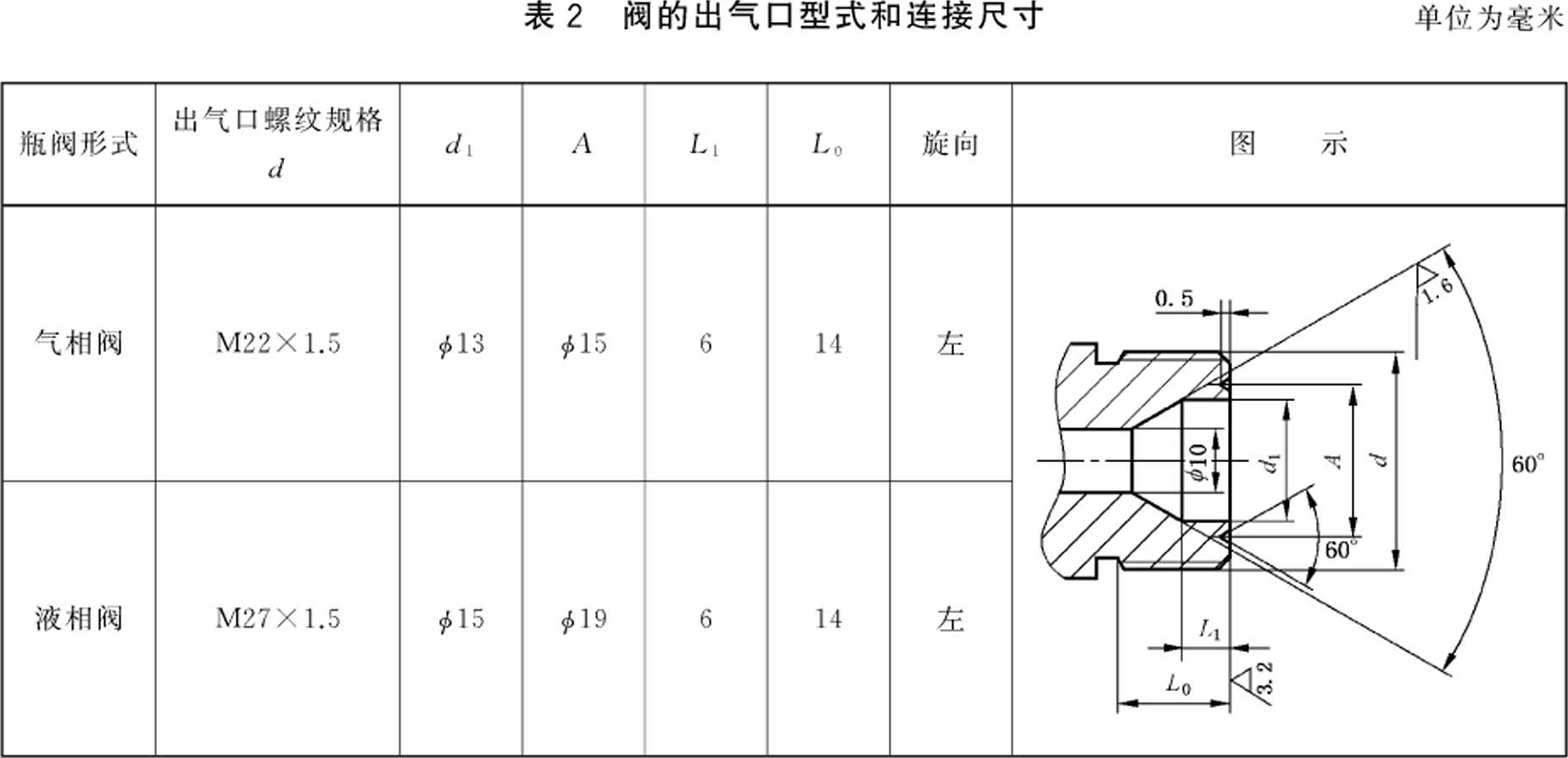

5.4阀的出气口螺纹分为两种规格。其出气口型式和连接尺寸按表2的规定，螺纹尺寸和制造精度应 符合GB/T 197的规定。

5.5气相阀尾部进气口直径应不大于14 mm・液相阀尾部应带有液相管，液相管内径应大于阀进气口 通径，其连接螺纹为M16×1.5_o

6技术要求

6.1材料要求

6.1.1金属材料

6.1.1.1阀的主要零件材料（阀体、阀杆、压帽、活门、连接件等）应釆用HPb59-1棒材.并符合GlVT 4423、 GB/T 5231的规定，且与介质相容。

6.1.1.2手轮应采用金属材料.并通过耐火性试验。

6.1.1.3液相管宜选用钢管或铜管。

6.1.2非金属密封件材料

与液化二屮醒直接接触的非金属密封件材料应与液化二甲醒相容并在使用环境温度下不易脆化的 材料，其性能应符合下列要求：

a） 耐老化性

非金属密封件放置在温度为IOO ^oC+2 °C的空气中72 h,应无裂纹或明显的老化。

b） 耐低温性

非金属密封件放置在温度为一40 ^oC÷l °C的空气中24 h,应无裂纹或其他损坏。

C）介质相容性

非金属密封件在温度为23笆±2 °C的液化二甲酰溶液中浸泡168 h后，体积膨胀率不大于15%或 收缩率不大于1% .质量损失率不大于10%_O

6.2工艺要求

6.2.1阀体应锻压成型。阀体表面应无裂纹、折皱、夹杂物、未充满等有损阀性能的缺陷。阀体表面釆 用喷丸处理.表层的凹坑大小、深浅应均匀一致。

6.2.2未注尺寸公差按GB/T 1804—2000标准中m级精度加工。

6.2.3未注形位公差按GB/T 1184—2000标准中k级精度加工。

6.2.4同一种型号、规格、商标的阀组装后的实际质量与阀的设计质量偏差不超过5%。

6.3性能要求

6.3.1启闭性

在公称工作压力下•阀的启闭力矩应不大于5 N・m,全行程开启或关闭阀门时均不得出现卡阻 现象。

6.3.2 气密性

在下列条件及状态下•阀的泄漏量应不大于15 CmvI1,或采用浸水法检验时浸入水中静止Imin 无气泡产生。

a） 在公称工作压力下.关闭和任意开启状态；

b） 在0.05 MPa压力下，任意开启状态。

6.3.3耐振性

在公称工・作压力下,阀应能承受振幅为2 mm,频率为33.3 Hz,沿任一方向振动30 min.阀上各螺 纹连接处应不松动，并符合6.3.2的规定。

• 6.3.4 耐温性

在公称工作压力下，阀在一40 °C〜+ 60 °C的温度范围内应符合6.3.2的规定。

• 6.3.5 耐用性

在公称工作压力下，阀全行程启闭30 000次.应无其他异常现象并符合6.3.2的规定。

• 6.3.6 阀体耐压性

在5倍公称工作圧力下，阀体应无渗漏和可见变形。

6.3.7阀体耐应力腐蚀性

阀体在温度为25 ^oCil °C,时间为4 h的氨水容器箱内进行氨熏应无可见裂纹。

6.3.8 安装性

阀安装在钢瓶上允许承受的力矩按表3的规定，安装后阀应无可见的变形和损坏，并符合6.3.2的 规定。

表3阀安装在钢瓶上允许承受的力矩

6.3.9手轮耐火性

阀的手轮在温度为800 °C〜1 ()0() ^OC的火焰中燃烧1 min,应仍然能手动关闭阀门。

6.4最小设计使用年限

阀应保证至少安全使用一个气瓶检验周期。

7检查与试验方法

7.1试验总则

7.1.1试验环境

除了特别要求，本标准的试验在室温15 °C〜30 °C下进行.试验室内保持防震、防湿、防腐蚀、通风。

7.1.2试验介质

除了耐压试验用介质为清洁的自来水.其他试验介质均为纯净的干燥空气或氮气。

7.1.3试验用压力表

试验用压力表的精度应不低于1.6级•压力表的量程应为测试压力的1.5倍〜2倍。

7.2阀体金属材料力学性能试验、化学成分分析方法

阀体金属材料拉伸试验试样和试验方法按GB/T 228.1 ,化学成分分析方法按GB/T 5121.1、 GB/T 5121.3 .GB∕T 5121.9。

注：非仲裁时.金属的化学成分分析方法还可选择电解法、原子吸收法、容蛍法和光谱法。

7.3非金属密封件材料性能试验

7.3.1耐老化试验

将三个非金属密封件放置在温度为100笆±2 °C的试验装置中72 h₀然后取出，冃测其变化，其结 果应符合6.1.2.1的规定。

7.3.2 耐低温试验

将三个非金属密封件放置在温度为一40 ^eC ±1 °C的试验装置中24 IU然后取出.目测其变化(如 果密封件为()形橡胶密封圈，则应将其套在直径为I)”形橡胶密封圈内径1.2倍的钢制芯棒上),其结 果应符合6.1.2.2的规定。

7.3.3介质相容性试验

7.3.3.1体积变化

本试验用符合GB 25035的二甲醒，并且在23 ^oC ÷2 ^OC的温度下进行。每次试验用三只样品。每 只样品应放在小直径的线环上，其容积的确定是通过先在空气中称(MI),然后在水中称(M₂)₀然后样 品擦干放在测试液中。168 h以后.样品一个个从液体中取出，立即擦干，放在同一线环上在空气中称 (M,),此质量应以离开液体30 s之内称量。之后立即确定最后在水中的质量(MI),在获取水中质量 (M?和MQ之前，每只样品应浸在乙醇中.然后浸在水中。体积变化以如下方式计算，所得结果应为 3只样品的平均值.并符合6.1.2.3的规定：

体积!变化(百4)比)=--^:--—---ry-7-----X 100%

(Ml -IVl₂)

7.3.3.2质量变化

此试验与体积变化试验用同一组试样，并同时进行。样品在浸入测试液前，每只在空气中放在秤 盘上称.精确度达到毫克(M_l)_O浸168 h以后，体积变化计算所要求的质量确定以后，样品应在温度为 23 ^oC±2 °C'的空气中调整至少168 h达到恒定的质量。然后样品在空气中称(M；),质量损失应以如下 方式计算.所得结果应为所测3只样品的平均值.并符合6.1.2.3的规定：

M — ∣v^,

质量损失(百分比)=   —X 100%

M_l

7.4外观检查

阀的外观采用目视的方法检查。阀体除了应符合6.2.1的规定外，螺纹外表面及其他金属零件均 应无毛刺、磕碰伤、划痕等现象。

7.5阀的基本尺寸和进出气口螺纹检查

阀的基本尺寸采用相应的量具检查，应符合5.1的规定。

阀进气口螺纹采用符合GB/T 8336的量规检查，应符合5.3的规定。

阀出气口螺纹采用符合GB/T 3934的量规检查，应符合5.4的规定。

7.6质量检查

将組装后的阀放在感量不超过1 g、误差不超过千分之一的天平上称量，应符合6.2.4的规定。

7.7启闭性试验

将阀装在试验装置上，封堵出气口 .使阀处于开启状态，往阀的进气口充入斂气或空气至公称工作 压力，用不大于5 N ∙ m的力矩关闭阀，在此压力下，阀不得有泄漏。然后用不大于5 N ∙ m的力矩开 启阀.在全行程启闭阀门过程中不得出现卡阻现象，且无泄漏。

7.8气密性试验

7.8.1将阀装在试验装置上，使阀处于关闭状态，往阀的进气丨丨充入氮气或空气至公称丁作压力，浸入 水中持续1 min或置于检漏装置中，其结果应符合6.3.2a)的规定。

7.8.2将阀装在试验装置上，封堵出气口，使阀处于任意开启状态，往阀的进气口充入氮气或空气至公 称工作压力，浸入水中持续1 min或置于检漏装置中.其结果应符合6.3.2a)的规定。

7.8.3将阀装在试验装置上，封堵出气口，使阀处于任意开启状态，往阀的进气口充入氮气或空气至

0.05 MPa的压力，浸入水中持续1 min或置于检漏装置中，其结果应符合6.3.2b）的规定。

7.9耐振性试验

将阀装在试捡装置上，按6.3.1规定的力矩关闭阀，往阀的进气口充入氮气或空气至公称工作压 力，然后将试验装置安装在振动试验台上，按振幅2 mm,频率33.3 Hz,沿任一方向振动30 min,再按 7.8的规定进行气密性试验.其结果应符合6.3.3的规定。

7.10 耐温性试验

7.10.1将阀装在试验装置上，使阀处于任意开启状态.封堵出气口，往阀的进气口充入氮气或空气至 公称工作压力，然后置于60 ^oC ±2 °C'的试验箱内保持2 h,取出后在30 S内开始全行程手动启闭阀， 25次后再置于60 ⁰C ±2 °C的试验箱内保持1 h∙取出后10 min内按7.8的规定进行气密性试验，其结 果应符合6.3.4的规定。

7.10.2将阀装在试验装置上，使阀处于任意开启状态,封堵出气口，往阀的进气口充入氮气或空气至 公称工作压力，然后置于一40 ⁰C±2 ^OC的试验箱内保持2 h・取出后在30 S内开始全行程手动启闭阀， 25次后再:置于一40 ⁰C ±2笆的试验箱内保持1 h・取出后5 min内按7.8的规定进行气密性试验.其结 果应符合6.3.4的规定。

7.11耐用性试验

将阀装在试验装置上，使阀处于开启状态，封堵出气【I，往阀的进气口充入斂气或空气至公称工作 压力，然后将试穀装置安装在耐用试以机上，以8次∕min〜15次∕min的速率做全行程启闭，其启闭力 矩不大于5 N・m°在进行30 000次全行程后闭后，再按7.8的规定进行气密性试验，其结果应符合 6.3.5的规定。

7.12 阀体耐压性试验

封堵阀体与外界各通气口（除阀体进气口外）•将阀体的进气口与水压泵相连接.通过水压泵往阀体 内充水至5倍公称工作压力，持续保压5 min.其结果应符合6.3.6的规定。

7.13阀体耐应力腐蚀性试验

试验方法按GB/T 10567.2,其结果应符合6.3.7的规定。

7.14安装性试验

将阀固定在试验装置上.并用扭力扳手按表3规定的安装力矩扳紧.其结果应符合6.3.8的规定。

7.15手轮耐火性试验

试验方法按GB 15382,其结果应符合6.3.9的规定。

8检验规则

8.1材料检验

8.1.1材料与零件进厂应具有质量证明书。

8.1.2铜材力学性能（Rm、A）和化学成分（CιuPb.FC）以及非金属密封件应按进厂的批号进行复验。

8.2出厂检验

8.2.1逐只检验

逐只检验项目如下：

a） 外观检查；

b） 进岀气口螺纹检查；

C）气密性试验。

8.2.2批量抽样检验

批量抽样检验项Fl如下：

a） 基本尺寸检查；

b） 质量检查

C）启闭性试验；

CI）安装性试验。

8.2.3抽检方法及判定

阀的抽检应在每批（不得大于5 OOO个）连续生产的经逐只检臆合格的产品中抽取，当连续生产不 足5 Ooo个吋也按一个批量抽取，每批成品抽取试样5个。在检验过程中.如有一个阀不符合本标准某 一项之要求.则加倍抽取,重新检测如仍有项ΓΓ不合格.则该批阀为不合格品或再进行逐只检验。

8.3型式试验

8.3.1阀具有下列条件之一时应进行型式试验：

a） 新产品投产前；

b） 该产品停止生产一年以上又重新生产的；

C）产品材料、结构、工艺等方而有重大变更影响安全性能的；

d） 首次申请或换发制造许可证的。

8.3.2抽检方法及判定

型式试验样阀应从出厂检验合格的产品中抽取.抽检数及判定按8.2.3的规定。

8.4检验项目

阀的材料检验、出厂检验、批量检验、型式试验项目见表4。

9标志、包装、贮运

9.1 标志

9.1.1阀上应有下列永久性标志：

a） 阀的型号；

b） 阀的公称工作压力；

C）制造厂商或商标；

Cl）批、序号；

e） 制造许可证编号和标志；

f） 检验合格标记。

g）最小设计使用年限。

表4检验项目表

9.1.2阀的手轮上应有开启或关闭方向的永久性标志。

9.1.3每个阀应配有便于查询的产品合格证。

9.2包装

9.2.1包装前应清除残留在阀内的水分.包装时应保持阀的清洁，进出气口螺纹不受损伤，包装箱内应 附有产品合格证、装箱单和使用说明书。

9.2.2包装箱上应有下列标志：

a） 制造单位名称、地址；

b） 阀的名称、型号；

C）必要的作业要求符号；

d）数信和毛重；

C）体积（长X宽X高）；

f） 生产日期或批号；

g） 产品执行的标准代号；

h）制造许可证编号和⑥标志。

9.2.3产品合格证应注明下列内容：

a） 制造单位名称、地址；

b） 阀的名称、型号；

C）适用温度和介质；

CI）公称工作压力、公称通径；

e） 生产批号；

f） 产品执行的标准代号；

g） 检验日期；

h） 阀的设计质量；

i） 制造许可证编号；

j） 质量部门盖章。

9.2.4装箱单应注明下列内容：

a） 制造厂名称、地址；

b） 阀的名称、型号；

C）数量、毛重、净重；

d） 装箱员标志；

e） 装箱日期。

9.2.5使用说明书应注明下列内容：

a） 结构功能；

b） 使用方法和要求；

C）使用注意事项。

• 9.3 贮运

阀应放在通风、干燥、清洁的室内。运输装卸时.应轻装轻放,防止重压、碰撞及跌落。
