ICS 77.150.10

H 61

中华人民共和国国家标准

GB/T 33227—2016

汽车用铝及铝合金板、带材

AIUlniniUln and aluminium alloy SheetS and StriPS USed for motor

2017-11-01 实施

中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

-⅛2-        —1—

刖   后

本标准按照GB/T 1.1—2009给出的规则起草。

本标准由中国冇色金属工业协会提出。

本标准山全国有色金属标准化技术委员会(SAC/TC 243)归口。

本标准负责起草单位：西南铝业(集团)冇限责任公司、重庆长安汽车股份有限公司、东风汽车公 司、中国第一汽车集团公司。

本标准参加起草单位：中铝科学技术研究院、中国汽车工程硏究院股份有限公司、国家有色金属质 量监督检验中心、广州有色金属研究院、有色金属技术经济研究院、北京汽车股份有限公司、辽宁忠旺集 团有限公司、中铝瑞闽股份有限公司、东北轻合金有限责任公司、山东南山铝业股份有限公司、广西柳州 银海铝业股份有限责任公司。

本标准主要起草人：代陈绪、陈昌云、杜恒安、刘波、杨冰、李智、赵丕植、张琪、张筠萍、李璞、石常亮、 葛立新、张雯、柴玮、刘旺、韩冰、孙学明、文建平、陈定强、李伟、彭著军。

汽车用铝及铝合金板、带材

1范围

木标准规定了汽车用铝及铝合金板、带材的要求、试验方法、检验规则和标志、包装、运输、贮存及质 量证明书与订货单（或合同）内容。

本标准适用于汽车车身覆盖件、汽车车身结构件、客货汽车蒙皮板（以下简称蒙皮板）用铝及铝合金 板材（以下简称板材）和铝及铝合金带材（以下简称带材）。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注Il期的引用文件.仅注丨1期的版本适用于本文 件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。

GB/T 1031产品几何技术规范表而结构轮廓法表而粗糙度参数及其数值

GB/T 3190变形铝及铝合金化学成分

GB/T 3199铝及铝合金加工产品包装、标志、运输、贮存

GB/T 3246.1变形铝及铝合金制品组织检验方法 第1部分：显微组织检验方法

GB/T 3880.1 一般工业用铝及铝合金板、带材 第1部分：一般要求

GIVT 3880.2 一般工业用铝及铝合金板、带材 第2部分：力学性能

GB/T 3880.3 2012 一般工业用铝及铝合金板、带材 第3部分：尺寸偏差

GB/T 4780 汽车车身术语

GB/T 5027金属材料薄板和薄带塑性应变比（r值）的测定

GB/T 5028金属材料薄板和薄带拉伸应变硬化指数（n值）的测定

GIVT 7999铝及铝合金光电宜读发射光谱分析方法

GB/T 8013.3铝及铝合金阳极氧化膜与有机聚合物膜 第3部分:有机聚合物喷涂膜

GB/T 8170数值修约规则与极限数值的表示和判定

GB/T 12160单轴试骑用引伸计的标定

GB/T 16825.1静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统的检验与 校准

GB/T 16865变形铝、镁及其合金加工制品拉伸试验用试样及方法

GB/T 17432变形铝及铝合金化学成分分析取样方法

GB/T 20975（所有部分）铝及铝合金化学分析方法

GB/T 24171.2金属材料 薄板和薄带成形极限曲线的测定 第2部分：实验室成形极限曲线的 测定

GB/T 26492.3变形铝及铝合金铸锭及加工产品缺陷 第3部分：板、带缺陷

JJG 139拉力、压力和万能试骑机检定规程

3要求

3.1产品分类

3.1.1牌号、状态及尺寸规格

产品的牌号、供应状态及尺寸规格应符合表1的规定。需要其他牌号、状态及尺寸规格时，由供需

双方协商确定，并在订货单（或合同）中注明。

表1产品的牌号、供应状态及尺寸规格

表1 （续）

° T4P状态为产品固溶热处理后经过待殊时效处理,在一定时间内.产品强度稳定在一个较低值的状态。

^h T6B状态为T"状态板材经过模拟烘烤处理后的状态。

3.1.2 表面加工方式和表面处理方式

产品按表面加工方式分为2类.见表2；按表面处理方式分为4类，见表3。

表2 表面加工方式

表3 表面处理方式

3.1.3使用特性和使用部位

车身覆盖件用产品按使用特性分为5类，见表4；按使用部位分为2类，见表5。

表4使用特性

表5使用部位

3.1.4标记及示例

产品标记按产品名称、使用特性代号、使用部位代号、标准编号、牌号、供应状态及尺寸规格的顺序 表示。标记示例如下：

示例1：

5182牌号、C)状态、厚度为1.50 mm,宽度为1 500.0 mm・K度为3 000.0 mm的结构件用板材.标记为：

板 GB/T 33227-5182() 1.5X 1 500X3 000

示例2：

5182牌号、()状态、厚度为1.50 mm.宽度为1 500.0 mm.长度为3 000.0 mm的低应变内板用板材.标记为:

板 RSS-U GB/T 33227-5182() 1.5X 1 500X3 000

示例3：

标准板、内板.6016牌号、T4P状态、厚度为1.00 mm,宽度为1 500.0 mm,长度为3 000.0 mm的板材,标记为:

板 S-U GB/T 33227-6016T4P 1.0×l 500×3 000

示例4：

6016牌号、TlP状态、厚度为1.00 mm,宽度为1 500.0 mm,长度为3 000.0 rnm的高烘烤硬化内板用板材，标紀为:

板 山R-U GB/T 33227-6016T4P 1.0X1 500×3 000

示例5：

6016牌号、T4P状态、厚度为1.000 mm.宽度为1 500.0 mm,K度为3 000.0 mm的高翻边外板用板材.标记为：

板 IH-EGB/T 33227-6O16T4P 1.0×l 500X3 000

示例6：

6111牌号、T4P状态、厚度为1.00 mm.宽度为1 500.0 mm.长度为3 000.0 mm的高强内板用板材•标记为：

板 HS-U GB/T 33227-61 1 1T4P 1.0×l 500×3 OOO

示例7：

5182牌号、()状态、旧度为1.50 mm∙宽度为1 500.0 mm的结构件用带材,标记为：

带 GB/T 33227-5182() 1.5X1 500

示例8：

5182牌号、O状态、厚度为1.50 mm,宽度为1 500.0 mm的低应变内板用带材，标记为:

带 RSS-U GB/T 33227-5182() 1.5×1 500

示例9：

6016牌号、T"状态、厚度为1.00 mm,宽度为1 5()0.() mm的标准内板用带材，标记为：

带 S-U GB/T 33227-6016TIP 1.0×l 500

示例10：

6016牌号、T"状态、厚度为1.00 mm,宽度为1 5()0.() mm的高烘烤硬化内板用带材，标记为：

带 IBR U GB/T 33227-6016T4P 1.0X1 500

示例11:

6016牌号、TlP状态、厚度为1.00 mm,宽度为1 500.0 mm的高翻边外板用带材，标记为：

带 IlI-E GIVT 33227-6016Tlp 1.0X1 500

示例12：

6111牌号、T4P状态、厚度为1.00 mm.宽度为1 500.0 mm的高强内板用带材,标记为:

带 IIS-U GB/T 33227-6111T4P 1.0X1 500

3.2化学成分

6A16、6013、60M、6022牌号的化学成分应符合表6规定.其他牌号的化学成分应符合GB/T 3190

的规定。

表6化学成分

“表中的单个数值者为元素的最高限。

^b其他指表中未列出或未规定数值的元素。

^C铝的质量分数为100.00%与所有含量不小于0.010%的元素含量总和的差值•求和前各元素数值要表示到 o.ox⅝₀

3.3 尺寸偏差

3.3.1厚度

3.3.1.1车身覆盖件用板、带材的厚度偏差应符合表7的规定。需方有特殊要求时，由供需双方协商确 定，并在订货单（或合同）中注明。

表7车身覆盖件用板、带材的厚度偏差          单位为毫米

3.3.1.2 1×××.3× X X及镁限量平均值≤3.0%的5×× X系车身结构件用板、带材的厚度偏差应符 合表8规定.2×× X、6XXX及镁限量平均值＞3.0%的5×× X系车身结构件用板、带材的厚度偏差 应符合表9规定。需方有特殊要求时•由供需双方协商确定，并在订货单（或合同）中注明。

表8 lxxx、3xx X及镁限量平均值≤3.0%的5× × X系车身结构件用板、带材的厚度偏差

单位为毫米

表9 2X X X、6X X X及镁限量平均值＞3.0%的5x X X系车身结构件用板、带材的厚度偏差

单位为毫米

3.3.1.3除车身覆盖件和车身结构件外，其他用途的板、带材的厚度偏差应符合GB/T 3880.3—2012 中冷轧板、带材普通级的规定。需方有特殊要求时.Ill供需双方协商确定，并在订货单（或合同）中注明。

3.3.2 宽度

3.3.2.1车身覆盖件和T4状态车身结构件用板、带材的宽度偏差应符合表10的规定。需方有特殊要 求吋，由供需双方协商确定，并在订货单（或合同）中注明。

表10车身覆盖件和T4状态车身结构件用板、带材的宽度偏差     単位为毫米

3.3.2.2除T4外的其他状态车身结构件用板、带材宽度偏差应符合表11规定。需方有特殊要求时, 由供需双方协商确定，并在订货单（或合同）中注明。

表11除T4外的其他状态车身结构件用板、带材宽度偏差      单位为璧米

3.3.2.3除车身覆盖件和车身结构件外,其他板、带材的宽度偏差应符合GB/T 3880.3—2012中冷轧 板、带材普通级的规定。需方有特殊要求时，由供需双方协商确定.并在订货单（或合同）中注明。

3.3.3长度

车身覆盖件用板材的长度偏差应符合表12的规定，车身结构件用板材的长度偏差为士就mm,其他 板材的长度偏差应符合GB/T 3880.3-2012中冷轧板材普通级的规定。需方有特殊要求时，由供需双 方协商确定，并在订货单（或合同）中注明。

単位为毫米

3.3.4对角线

车身覆盖件用板材的对角线偏差应符合表13的规定，其余板材的对角线偏差应符合GB/T 3880.3 2012中冷轧板材高精级的规定。需方有特殊要求时，由供需双方协商确定.并在订货单（或合同）中 注明。

单位为毫米

3.3.5不平度

3.3.5.1车身覆盖件用板材的不平度应符合表14规定。需方有特殊要求时，巾供需双方协商确定,并 在订货单（或合同）中注明。

表14车身覆盖件用板材的不平度

3.3.5.2车身结构件用板、带材的波浪每米氏度内不超过3个。车身结构件用6×××系T4状态板、 带材的不平度应符合表15的规定，车身结构件用2×××系T4状态板、带材的不平度应符合表16的 规定.其他状态的车身结构件用板、带材不平度应符合表17的规定。需方有特殊要求吋,由供需双方协 商确定，并在订货单（或合同）中注明。

表15 6× X X系T4状态车身结构件用板、带材的不平度       单位为毫米

端头部位是指产品氏度方向上.两端的300.0 mm K度范围内所包含的端部整个板面。若板材为正方形，端头 部位为靠边缘四周300.0 mm所包含的正方形圈的表面。

表16 2× X X系T4状态车身结构件用板、带材的不平度       单位为毫米

ɔ端头部位是指产品氏度方向上.两端的300.0 mm K度范围内所包含的端部整个板面。若板材为正方形•端头

部位为靠边缘四周300.0 mm所包含的正方形圈的表而。

表17除2xxx、6xx X系合金T4状态外的其他车身结构件用板、带材的不平度

单位为毫米

端头部位是指产品长度方向上，两端的300.0 mm长度范围内所包含的端部整个板面。若板材为正方形.端头 部位为靠边缘四周300.0 mm所包含的IE方形圈的表面。

3.3.5.3除车身覆盖件和车身结构件用板、帯材外,其他板、带材的不平度应符合GB/T 3880.3-2012 中普通级的规定。需方有特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。

3.3.6侧边弯曲度

板、带材侧边弯曲度应符合GB/T 3880.3—2012中高精级的规定。需方冇特殊要求时，由供需双 方协商确定.并在订货单（或合同）中注明。

3.3.7错层、塔形

带材的错层不大于2 mm,塔形不大于5 mm。需方有特殊要求时，由供需双方协商确定，并在订货 单（或合同）中注明。

3.3.8带材内径

带材内径偏差为土5 mmo

3.3.9 粗糙度

车身覆盖件用板、带材的轧制表面横向粗糙度为0.1  〜0.6卩m.毛化表面横向粗糙度为

（）.7 ∖m~l∙3 μm_o

3.4室温拉伸力学性能

车身覆盖件用板、带材的室温拉伸力学性能应符合表18的规定，其中T4P状态的性能为固溶热处 理及特殊吋效处理后6个月内产品的室温拉伸力学性能。其他板、带材的室温拉伸力学性能应符合 GB/T 3880.2的规定。需方右特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。

表18车身覆盖件用板、带材的室温拉伸力学性能

3.5烘烤硬化性能

车身覆盖件试样经2%的预拉伸变形，在185 °C模拟烘烤2（） min后的室温拉伸力学性能（试样状 态T6B）应符合表19的规定。需方有特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。

表19模拟烘烤后的室温拉伸力学性能

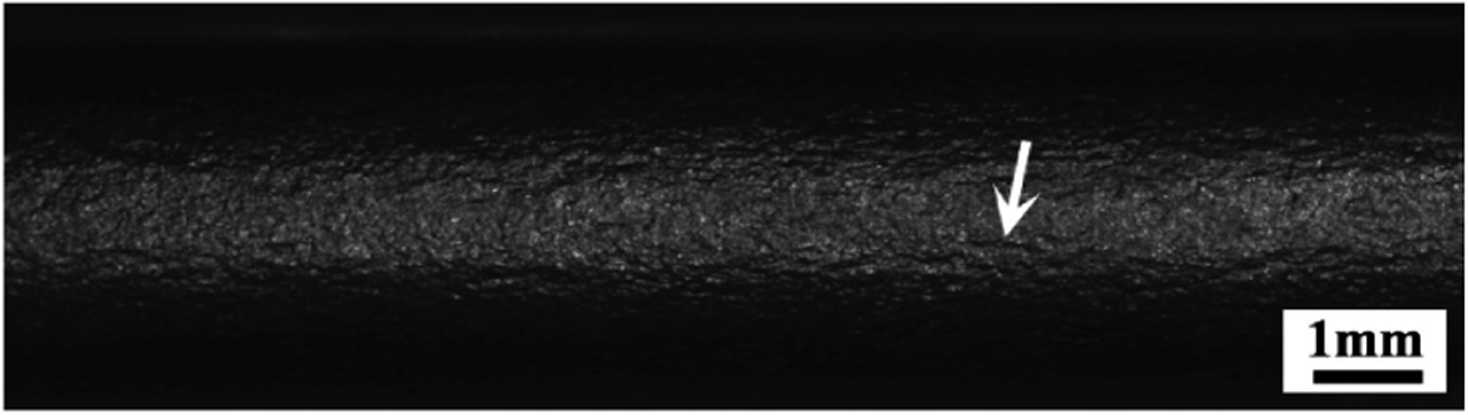

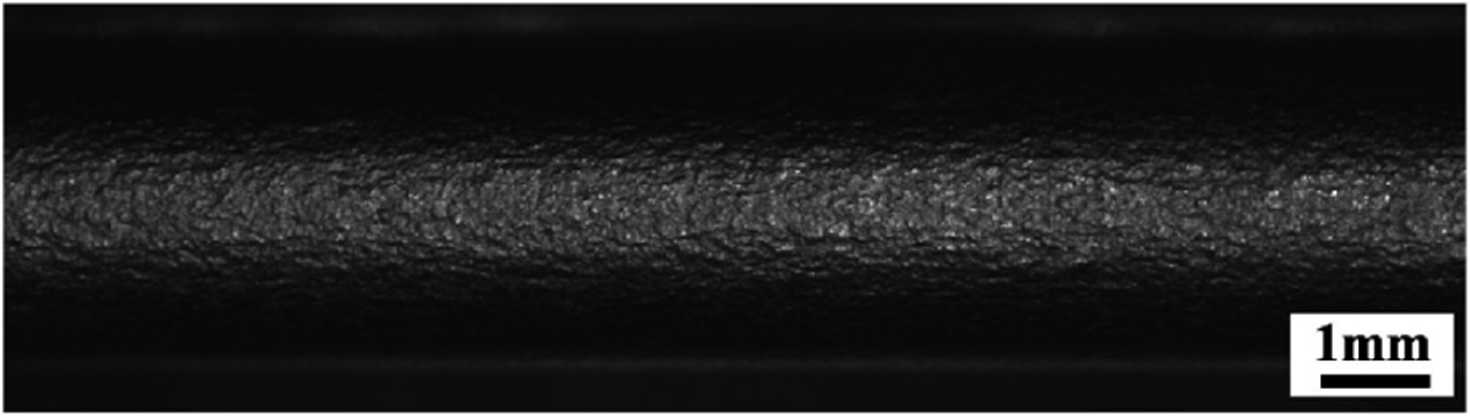

3.6翻边性能

车身覆盖件用板、带材翻边等级为1级或2级。其他产品需要翻边性能时应在订货单（或合同）中 注明。

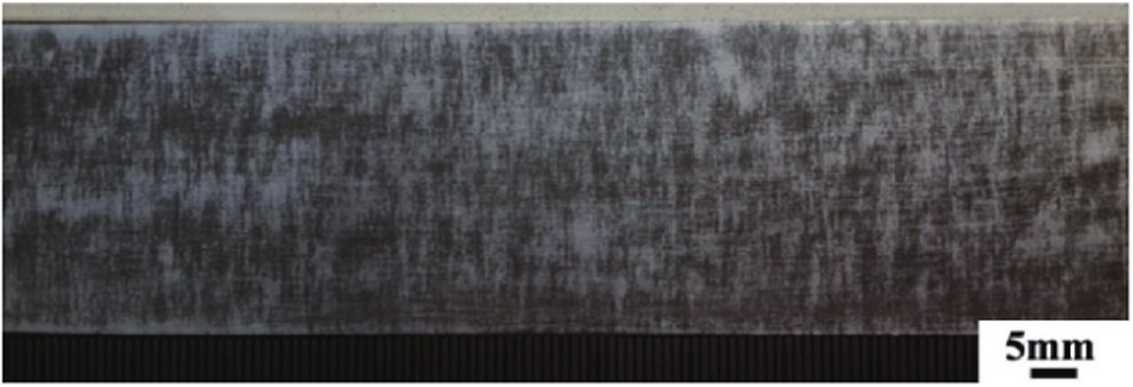

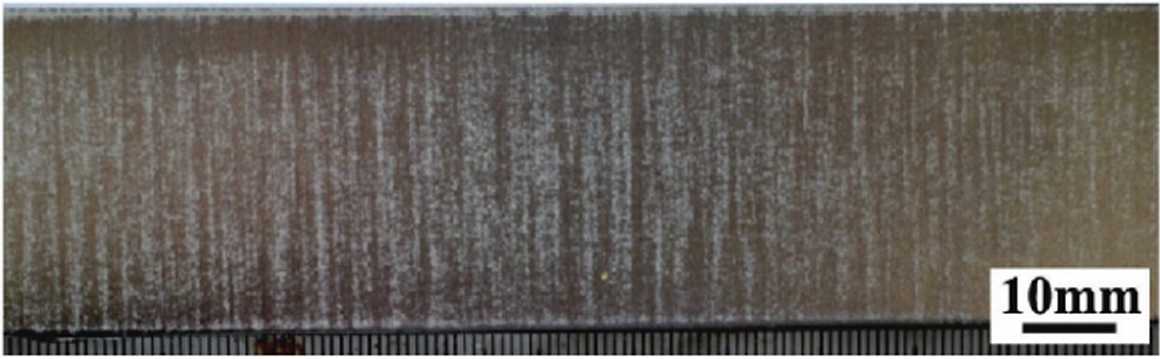

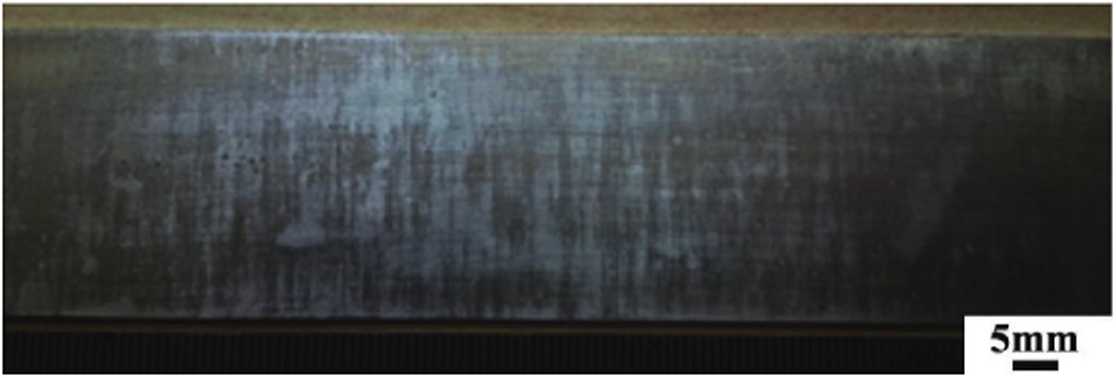

3.7漆刷线

车身覆盖件用板、带材漆刷线等级为1级或2级。其他产品需要漆刷絞性能时应在订货单（或合 同）中注明。

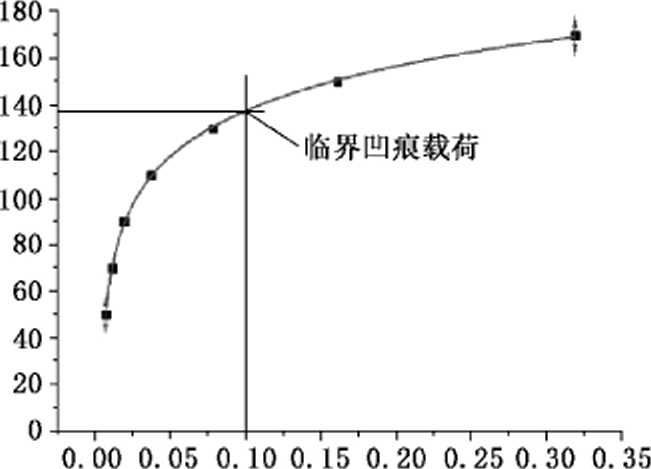

3.8抗凹性能

需方对车身覆盖件用板、带材有抗凹性能要求时，供方应提供抗凹性能的相关数据。

3.9 FLD性能

需方对车身覆盖件用板、带材有FLD性能要求时，供方应提供FLD性能相关数据。

3.10高速拉伸性能

需方对车身覆盖件用板、带材有高速拉伸性能要求时，供方应提供高速拉伸性能的相关数据。

3.11显微组织

经固溶热处理的板、带材.其显微组织不准许有过烧。

3.12涂油量

产品的涂油量由供需双方协商确定，并在订货单（或合同）中注明。

3.13钝化膜厚度

产品的饨化膜厚度由供需双方协商确定，并在订货单（或合同）中注明。

3.14外观质量

3.14.1车身覆盖件内板用板、带材和车身结构件用板、带材的表而，允许有不影响成形性的表而粗糙、 轻微凹四纹、划痕、色差和小印痕等缺陷。

3.14.2车身覆盖件外板用板、带材的外表面不准许有划伤、印痕等影响使用的缺陷，允许有轻微色差 等涂漆町遮盖的缺陷。另一表面应符合3.14.1的规定。

3.14.3其他板、带材的外观质量应符合（χB∕T 3880.1的规定。

3.14.4需方有特殊要求时，由供需双方协商确定，并在订货单（或合同）中注明。

4试验方法

4.1化学成分

4.1.1化学成分分析方法应符合GIVT 20975或GB/T 7999的规定，仲裁分析应采用GB/T 20975规 定的方法。

4.1.2仅对表6和GB/T 3190中相应牌号的“铝”及“其他”之外有数值规定的元素进行常规化学分析。 当怀疑非常规分析元素的质量分数超出了本标准的限定值吋，生产者应对这些元素进行分析。

4.1.3 ^uΛΓ^,含量按GIVT 3190规定的方法计算，计算“A1”含量时,取常规分析元素与怀疑超量的非常

规分析元素分析数值的和值作为“元素含量总和”。

4.1.4分析数值的判定采用修约比较法，数值修约规则按GB/T 8170的冇关规定进行，修约数位应与 本标准的表6或GB/T 3190规定的极限数位一致。

4.2尺寸偏差

4.2.1尺寸修约

尺寸测量值不准许修约，极限数值的判定方法应符合GB/T 8170的规定。

4.2.2厚度

厚度用相应精度的测量工具进行测量。产品的厚度应在长边距板角不小于115 mm,距产品边缘 不小于25 mm的范围内进行测量。

4.2.3 宽度

宽度用精度为0.5 mm的钢卷尺或相应精度的工具测量。

4.2.4长度

氏度用精度为Imm的钢卷尺或相应精度的工具测量。

4.2.5对角线

对角线用精度为1 mm的钢卷尺测量。

4.2.6不平度

4.2.6.1板材不平度

将板材|'|由置于平台上，待其平衡稳定时，测量板面与平台间的间隙值（即波高），随后测量对应波 距、波数。当一张板片同时存在几个波浪时,应测量其中最大的一个。边缘波浪可用塞尺进行测量。

4.2.6.2 带材不平度

从带材上前下1个波距以上，且长度为Iooo mm〜]800 mm的试样，将试样自由放在平台上，按 照测量板材不平度的方法进行测量。

4.2.7错层、塔形

错层、塔形用精度为1 mm的钢板尺测量。

4.2.8带材内径

内径用精度为1 mm的钢卷尺测量。

4.2.9粗糙度

粗糙度按GB/T 1031规定的方法进行测量。

4.3室温拉伸力学性能

室温拉伸力学性能应变硬化指数〃值试验方法应符合GB/T 5028的规定•劾性应变比r值试验方 法应符合GB/T 5027的规定，屈服点延伸率和最大力总延伸率按附录A规定的方法进行测量，其余数

据测量方法应符合GB/T 16865的规定。

4.4烘烤硬化性能

烘烤硬化性能按附录B规定的方法进行测量。

4.5翻边性能

翻边性能按附录C规定的方法进行检验。

4.6漆刷线

漆刷线按附录D规定的方法进行检验。

4.7抗凹性能

抗凹性能检测按附录E规定的方法进行测琵。

4.8 FLD性能

FLD性能按GB/T 24171.2规定的方法进行测量。

4.9高速拉伸性能

模拟烘烤处理后的高速拉伸性能检验，按附录F规定的方法进行。

4.10 显微组织

显微组织按GB/T 3246.1规定的方法进行检驶。

4.11涂油量

涂油量按附录G规定的方法进行测量。

4.12钝化膜厚度

钝化膜厚度按GIVT 8013.3规定的方法进行测量。

4.13外观质量

在自然散射光下，目视检查外观质量。必要时，可借用尺寸测量工貝•界定缺陷大小，通过修磨测定 缺陷深度。

5检验规则

5.1检验和验收

5.1.1产品应由供方进行检验.保证产品质量符合本标准及订货单（或合同）的规定.并填写质量证 明书。

5.1.2需方应对收到的产品按本标准的规定进行检验。检验结果与本标准及订货单（或合同）的规定 不符时.应以书面形式向供方提出，由供需双方协商解决。属于外观质量及尺寸偏差的异议，应在收到 产品之日起一个月内提出.属于其他性能的异议.应在收到产品之日起三个月内提出。如需仲裁.可委 托供需双方认町的单位进行，并在需方共同取样。

5.2组批

产品应成批提交验收，每批应由同一牌号、状态、尺寸规格、表面加工方式、表面处理方式、使用特 性、使用部位的产品组成。每批（卷、盘、箱）重量按GB/T 3199规定执行。

5.3计重

产品应检斤计重。

5.4检验项目

每批板、带材应近行化学成分、尺寸偏差、力学性能、外观质量的检验。经固溶热处理的产品还应进 行显微组织检验。覆盖件用板、带材还应根据使用特性按照表20规定项目进行检验。当订货单（或合 同）中注明检验涂油量、钝化膜厚度时还应进行涂油量、钝化膜厚度的检验。当订货单（或合同）中注明 抗凹性能、FLD和高速拉伸性能等项目时，供方应提供相应项目的检测数据。

表20检验项目

5.5取样

取样应符合表21的规定。

表21取样

表21 （续）

5.6检验结果的判定

5.6.1任一试样的化学成分不合格时，产品能区分熔次时，则判该试样代表的熔次不合格，其他熔次依 次检验，合格者交货。不能区分熔次时.则判该批不合格。

5.6.2任一试样的尺寸偏差不合格时，判该试样代表的该件产品不合格。但允许板材逐张检验，合格 者交货。

5.6.3任一试样的室温拉伸力学性能不合格吋，应从该批（炉）产品（包括该不合格试样代表的那件产 品）中（或该不合格试样代表的那件产品上）另取双倍数量的试样进行重复试羚。重复试验结果全部合 格，则判该批（炉）产品合格。若重复试验结果中仍有试样性能不合格.则判该批（炉）产品不合格。经 供需双方商定允许供方逐件检验时，合格者交货。

5.6.4任一试样的烘烤硬化性能不合格时,应从该批（炉）产品（包括该不合格试样代表的那件产品）中 （或该不合格试样代表的那件产品上）另取双倍数量的试样进行重复试验。重复试验结果全部合格，则 判该批（炉）产品合格。若重复试验结果中仍冇试样性能不合格,则判该批（炉）产品不合格。经供需双 方商定允许供方逐件检验吋,合格者交货。

5.6.5任一试样的翻边性能不合格时.应从该批（炉）产品（包括该不合格试样代表的那件产品）中（或 该不合格试样代表的那件产品上）另取双倍数量的试样进行重复试验。重复试验结果全部合格，则判 该批（炉）产品合格。若重复试验结果屮仍有试样性能不合格.则判该批（炉）产品不合格。经供需双方 商定允许供方逐件检验时,合格者交货。

5.6.6任一试样的漆刷线不合格时，应从该批（炉）产品（包括该不合格试样代表的那件产品）中（或该 不合格试样代表的那件产品上）另取双倍数量的试样进行重复试验。重复试验结果全部合格，则判该 批（炉）产品合格。若重复试验结果中仍有试样性能不合格，则判该批（炉）产品不合格。经供需双方商 定允许供方逐件检验时.合格者交货。

5.6.7任一试样的显微组织不合格时.产品能区分热处理炉次的判该试样代表的炉次不合格，其他炉 次依次检验,合格者交货。不能区分炉次的判该批产品不合格。

5.6.8涂油量不合格时，应从该批产品（包括该不合格试样代表的那件产品）中（或该不合格试样代表 的那件产品上）另取双倍数量的试样进行重复试验。重夏试验结果全部合格，则判该批产品合格。若 重复试验结果中仍有试样不合格.则判该批产品不合格。经供需双方商定允许供方逐件检验时.合格者 交货。

5.6.9任一试样的钝化膜不合格时.判该批产品不合格。

5.6.10外观质量不合格时，判该卷或该张板材不合格。

6标志、包装、运输、贮存及质量证明书

6.1 标志

6.1.1产品标志

板材标志由供需双方协商确定.并在订货单（或合同）中注明；在验收合格的带材上应有如下内容的 标签：

a） 产品名称；

b） 牌号；

C）状态；

CI）尺寸规格；

e） 产品批号或卷号；

f）  净重；

g） 供方质检部门的检印（或质检人员的签名或印章）。

6.1.2包装箱标志

产品的包装箱标志应符合GB/T 3199的规定。

6.2包装、运输、贮存

产品的包装方式应在订货单（或合同）中注明。其他包装、运输、贮存的要求应符合GB/T 3199 规定。

6.3质量证明书

每批产品应附有产品质量证明书.其上注明：

a） 供方名称；

b） 产品名称；

C）牌号、状态及尺寸规格；

d）批号或卷号；

C）净重；

f） 木标准编号；

g） 各项分析项Fl的检验结果和供方质检部门的检印；

h） 6×××系覆盖件用板、带材的固溶热处理日期（年月日）；

i） 包装日期（或出厂日期）。

7订货单（或合同）内容

订购本标准所列产品的订货单（或合同）内应包括下列内容:

a） 产品名称；

b） 牌号；

C）状态；

Cl）尺寸规格；

e） 重量（或张数）；

f） 包装方式；

g） 带材内外径；

h） 表面加工分类和表面处理分类；

i） 使用特性和使用部位；

j）  涂油量；

k） 钝化膜；

D 外观质量；

m） 其他特殊要求；

n） 本标准编号。

附录 A

（规范性附录） 最大力总延伸率和屈服点延伸率测定

A.1方法原理

对试样施加轴向拉力，测定最大力总延伸率和屈服点延伸率。

A.2设备仪器

A.2.1静力单轴试验机

• A.2.1.1试验机应满足GB/T 16825.1规定，准确度为1级或更优级别。

• A.2.1.2试验机加/卸载应平穏，无振动和冲击现象。

A.2.2引伸计

A.2.2.1引伸汁应满足GB/T 12160规定，准确度应为1级或更优级别。

• A.2.2.2 引伸汁标距Le为50 mm_o

• A.3试样

A.3.1试样形状和尺寸

• A.3.1.1试样形状如图A.1所示，定标距试样的类型及尺寸应符合表A.1的规定，试样宽度的尺寸公 差≤0.05 mm,形位公差≤0.06 mm_O

说明：

LO——试样原始标距；

LC——试样平行长度；

⑶一试样原始厚度；

b_I）——试样原始平行段宽度；

厂——试样从头部到平行部分过渡圆弧半径。

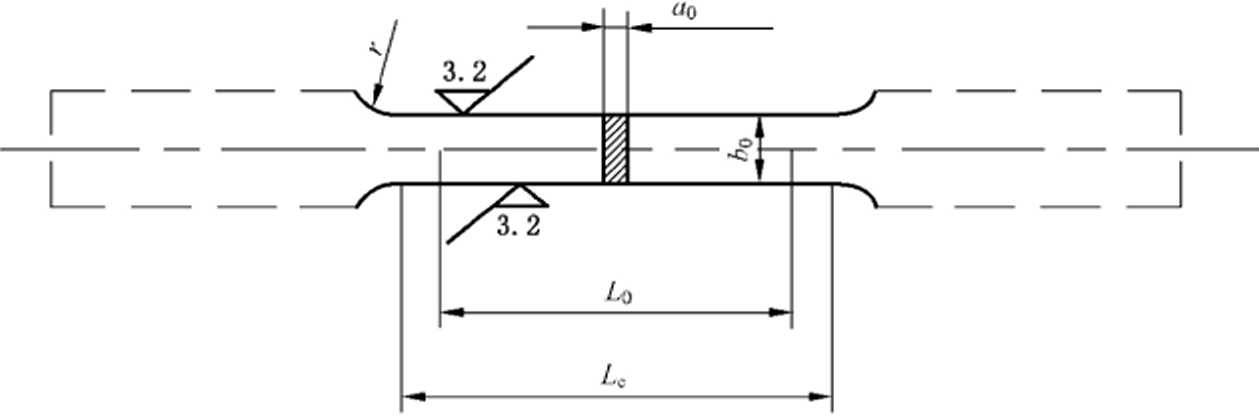

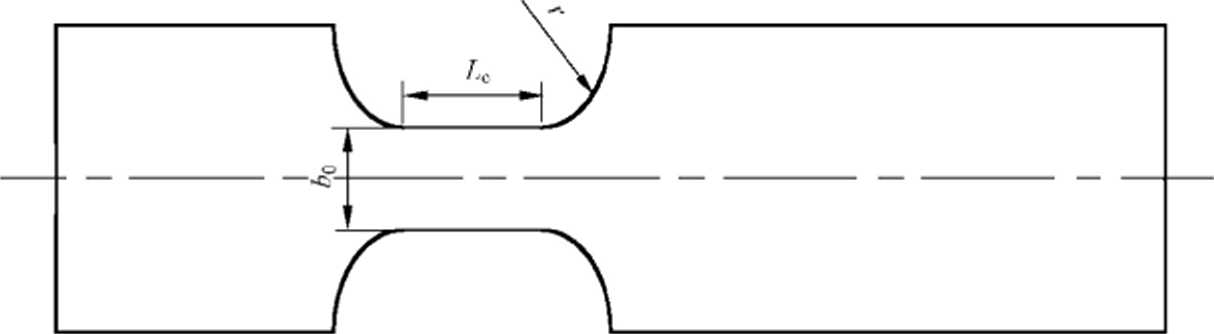

图A.1定标距拉伸试样示意图

表A.l试样的类型及尺寸

• A.3.1.2试样夹持部分的长度应不少于夹具的2∕3_o机械加工带头部试样的平行部分至头部过渡应 平缓。

A.3.2试样的切取与制备

• A.3.2.1将试样加工成符合A.3.1的规定。加工试样过程中注意冷却.避免因机械加工而影响试样的 力学性能。

• A.3.2.2试样应保留其原始表面.不应有毛刺及尖锐棱角。

• A.4测定

A.4.1试验在室温下进行。

• A.4.2将试样装夹在试枪机上，并确保夹持的试样受轴向拉力的作用，试样轴线应与力的作用线重合。

A.4.3为了得到直的试样和确保试样与夹头对中.施加不超过50、的预拉力。

A.4.4将引伸计装夹在试样平行段中部。

A.4.5以速率为3 mm/min进行拉伸试验至1.5%的应变后.以速率为24 mm/min进行拉伸，直至试 样断裂。

A.4.6记录力-变形曲线。

A.4.7结果计算：

a)在记录的力-变形曲线上读取最大力FEX对应的总变形量,如图A.2所示。按照式(A.1) 计算最大力总延伸率(A_m1).按照GB/T 8170的规定修约，修约至0.l%_o

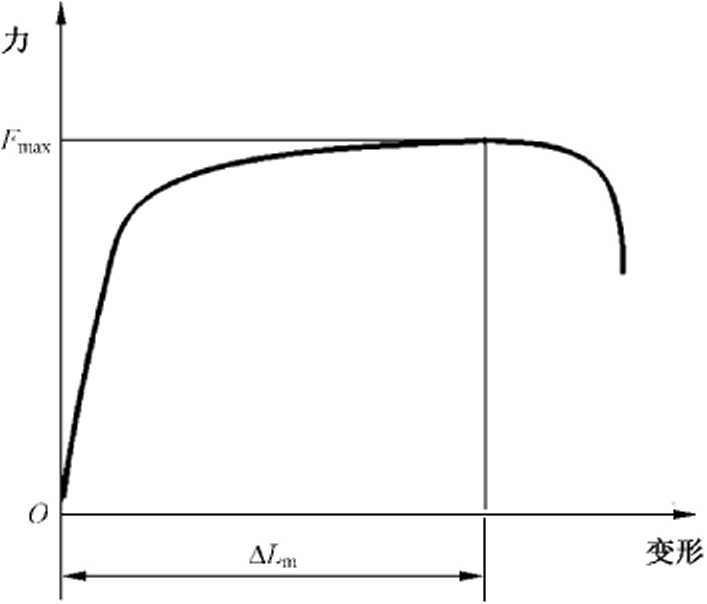

图A.2最大力(F_maX)对应的总变形量(AL_m )读取示意图

京 XI。。％

式中：

A_t（I——最大力总延伸率，%;

ΔL_m——最大力（F_mnX）对应的总变形量.单位为毫米（mm） _O

b）在力-变形曲线上读取第一个屈服平台对应的变形量AL.如图A.3所示。按照式（A.2）计算 屈服点延伸率（A_c）₀屈服点延伸率AC按照GB/T 8170规定修约，修约至0.01%,若测得结 果不大于0.30%,则结果为≤0.30⅜;若测得的屈服点延伸率A_e大于0.30% ,则结果为计 算值。

图A.3第一个屈服平台开始至结束对应伸长量读取示意图

AC=苛 X I。。％

式中：

A_C——屈服点延伸率，％；

ΔL_e——第一个屈服平台对应的变形量.单位为毫米（mm）。

A.5试验报告

试验报告应包括以下内容：

a） 本标准编号；

b） 牌号；

C）试样状态；

d） 试样尺寸规格；

e） 生产批号；

f） 试验结果（最大力总延伸率和屈服点延伸率）；

g） 试验日期；

h） 试验者印章或签名；

i） 可能影响试捡结果的其他因素（试验温度等）。

附录B

（规范性附录） 烘烤硬化性能检测方法

Bl方法原理

对试样进行一定量的预拉伸变形，再经规定的工艺条件进行烘烤硬化后，进行拉伸试验.测定规定 非比例延伸强度，以评价烘烤硬化性能。

B.2仪器与设备

B.2.1静力单轴试验机

B.2.1.1试验机应按满足GB/T 16825.1规定，准确度为1级或更优级别。

• B.2.1.2试验机加/卸载应平稳.无振动和冲击现象。

B.2.2引伸计

引伸计应满足GIVT 12160规定.准确度应为1级或更优级别。

B.2.3烘烤炉

B.2.3.1烘烤炉选用空气加热方式.温度控制范闱为（室温〜250 °C）.炉温精度士2 °C。

B.2.3.2烘烤炉带试样从室温升至183 °C的时冋不得超过3 min_o

• B.2.3.3每3个月监测一次烘烤炉的升温速率。

• B.3试样

B.3.1试样形状和尺寸

• B.3.1.1试样形状如图B.1所示，定标距试样的类型及尺寸应符合表B.1的规定，试样宽度的尺寸公差 ≤0.05 mm,形位公差≤0.06 mm。



Lo——试样原始标距;

L_C——试样平行长度;

的一试样原始厚度;

加——试样原始平行段宽度；

r——试样从头部到平行部分过渡圆弧半径。

图B.1定标距拉伸试样示意图

表B.1试样的类型及尺寸

• B.3.1.2试样夹持部分的长度应不少于夹具的2/3。机械加工带头部试样的平行部分至头部过渡应 平缓。

B.3.2试样的切取与制备

• B.3.2.1将试样加工成符合B.3.1的规定。加工试样过程中注意冷却，避免因机械加工而影响试样的 力学性能。

• B.3.2.2试样应保留其原始表面，不应有毛刺及尖锐棱角。

B.4试验程序

B.4.1预拉伸

• B.4.1.1将试样夹在试验机上.施加预期规定不超过非比例延伸强度的5%预拉荷载。

• B.4.1.2将引伸计装夹在试样平行段中部。

B.4.1.3以3 mm/min的速度进行预拉伸至发生（2士0.1）%的应变。

• B.4.1.4卸载至荷载为零并卸下试样。卸载过程中应避免出现负荷载。

B.4.2烘烤

B.4.2.1试样应在预拉伸后5 h内进行烘烤硬化处理。

B.4.2.2开启烘烤炉,将温度升至185 °C,并保温至少30 min.使炉温稳定。

B.4.2.3将试样快速放入烘烤炉内关上炉门•待烘烤炉温度回升至183 °C〜187 °C时开始计时，保温 20 min₀

B.4.2.4关闭烘烤炉，取出试样自然冷却。

B.4.3拉伸

按照GB/T 16865屮应变速率控制方式对试样进行拉伸。

B.4.4结果计算

按照GB/T 16865的方法计算试样的规定非比例延伸强度R_PO.2。

B.5试验报告

试验报告应包括以下内容：

a） 本标准编号；

b） 牌号；

C）试样状态；

d）试样尺寸规格；

C）生产批号；

f） 烘烤工艺参数；

g） 试验结果；

h） 试验日期；

i） 试验者印章或签名；

j） 可能影响试验结果的其他因素（预应变量、烘烤温度、烘烤保温时间等）。

附录C

(规范性附录) 翻边性能检测方法

C.1方法原理

将样品进行预拉伸到规定的应变量后，釆用三点弯曲法将试样弯曲至∣8()°∙通过观察弯曲部分外 侧表面质虽来评定试样翻边性能。

C.2仪器与设备

C.2.1静力单轴试验机

C.2.1.1试验机应满足JJG 139的规定•位移准确度为1级或更优级别。

• C.2.1.2 试验机加卸力应平稳，无振动和冲击现象。

C.2.2预弯曲试验装置

C.2.2.1预弯曲装置

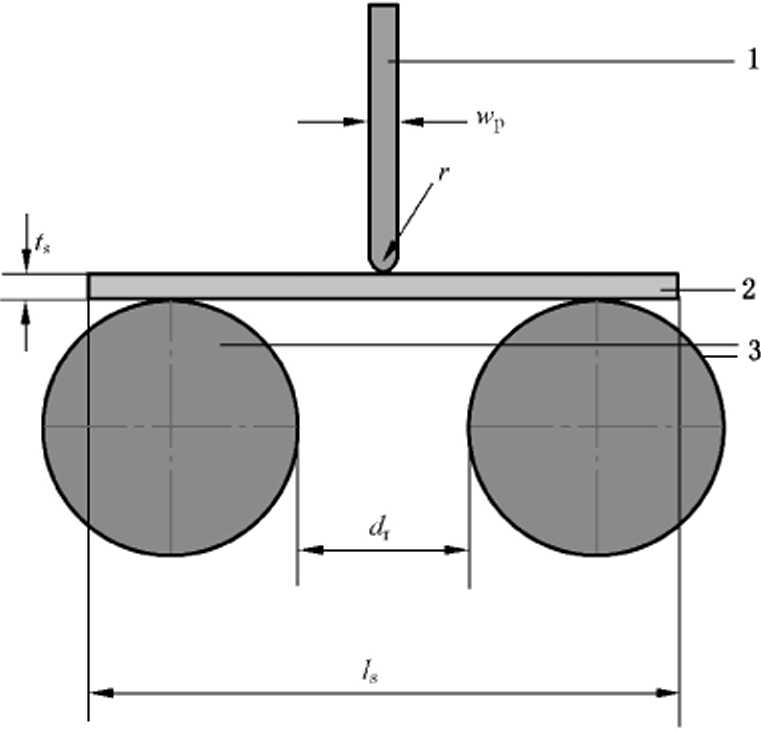

预弯曲装置如图C.1所示。

说明：

• 1— —弯曲压头；

• 2— —试样；

• 3— —支馄；

P——弯曲压头宽度;

r——弯曲压头半径;

_S——试样厚度；

；——支馄间距；

S——试样长度。

图C.1预弯曲装置

• C.2.2.2 支辗

支辐的长度应大于试样的宽度、直径不小于Iomm,支辐的硬度不小于40 HRC、表面粗糙度Ra 不大于0.8 _IUm_O

C.2.2.3支辗间距

支辐之冋的距离dr为8 mnι±0.2 mm_O

C.2.2.4 弯曲压头

C.2.2.4.1弯曲压头的宽度应大于试样的宽度。

C.2.2.4.2 硬度不小于40 HRC、表面粗糙度Ra不大于0.8 μm_o

C.2.2.4.3根据试样厚度.对照表C.1选择弯曲压头半径。

表C.1弯曲压头半径的选择              单位为毫米

C.2.3 180°弯曲装置

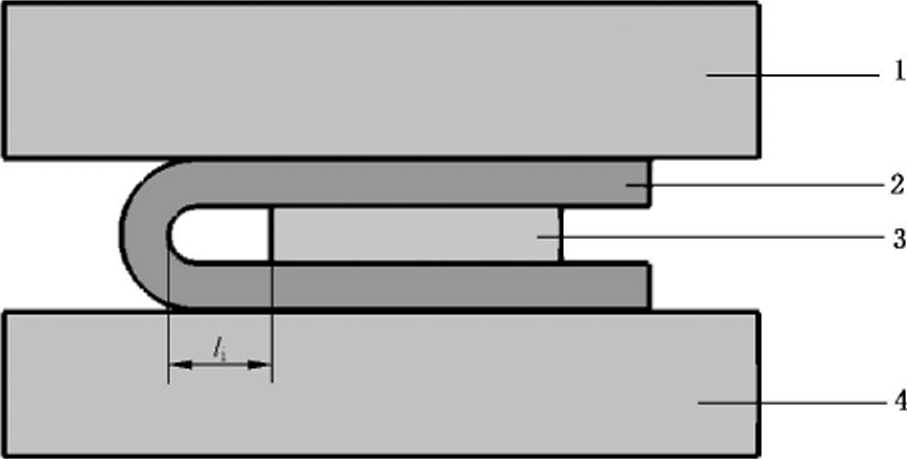

C.2.3.1  180°弯曲装置如图C.2所示。

施力方向

说明：

• 1— —上压板；

• 2— —试样；

• 3— —垫块；

4--下压板；

Z_I——垫块端部与弯曲试样内表面距肉。

图C.2 180°弯曲装置

C.2.3.2上、下压板应平行.硬度不小于40 HRC_o

• C.2.3.3垫块端部与弯曲试样内表面距离不小于2 mm,垫块厚度等于压头直径。

• C. 3试样的切取与制备

• C.3.1 样品尺寸为长 250 mm÷5 mm,宽度 32 mm÷0.2 mrn₀

• C.3.2加工样品过程中不应改变材料的弯曲性能，样品边缘光滑、无毛刺和划痕。

C.3.3将样品装夹在满足C.2.1的试验机上，样品夹持部位不大于50 mmo

C.3.4以3 mm∕min的速度拉伸至（10士1）%应变.卸下样品。

C.3.5按图C.3切取弯曲试样，长度为50t? mm。

说明：

I、——预变形后样品长度；

E_S——预变形后样品宽度；

L——试样长度；

I_i——试样原始厚度。

图C.3预应变后试样切取示意图

C.4试验程序

• C.4.1将预弯曲装置安装在试验机上，按C.2.2.3的规定调整支辍间距。

• C.4.2预拉伸试样出现弯曲时,将四面与支馄接触.作为试样弯曲外侧面。

C.4.3将试样按图C.1所示放在支辐上。

• C.4.4试样的中心线位于两支辗的中心位置。

C.4.5 以不大于50 mm/min的速率进行弯曲，将试样弯曲至150°〜170°。

C.4.6将预弯曲后的试样放置在C.2.3规定的装置上进行180°弯曲，直至弯曲到180°。

• C.4.7采用10倍体视显微镜观察弯曲部分外侧表面，按照表C.2进行等级评定。

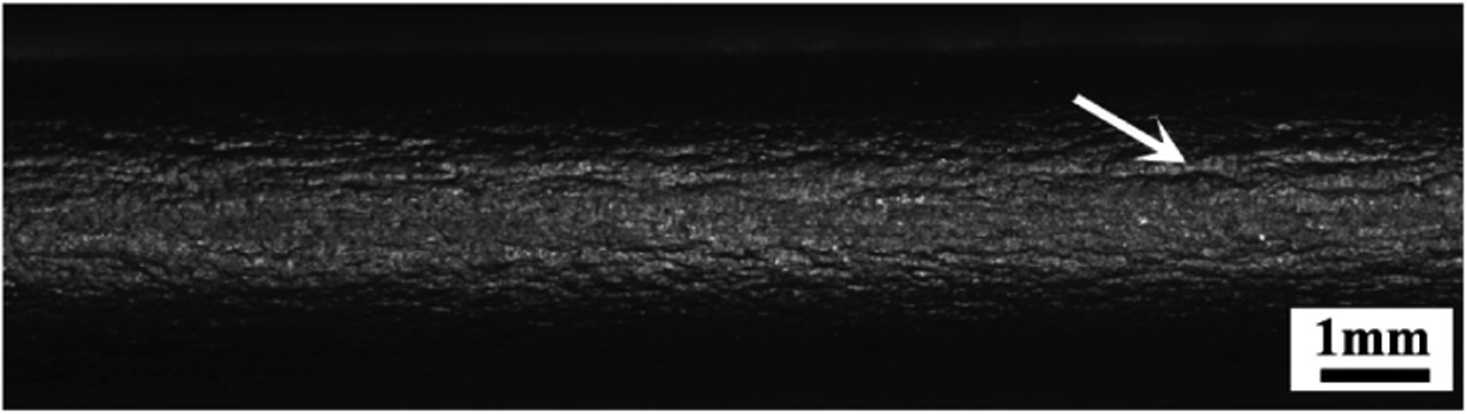

表C.2不同翻边等级样品的表面形貌

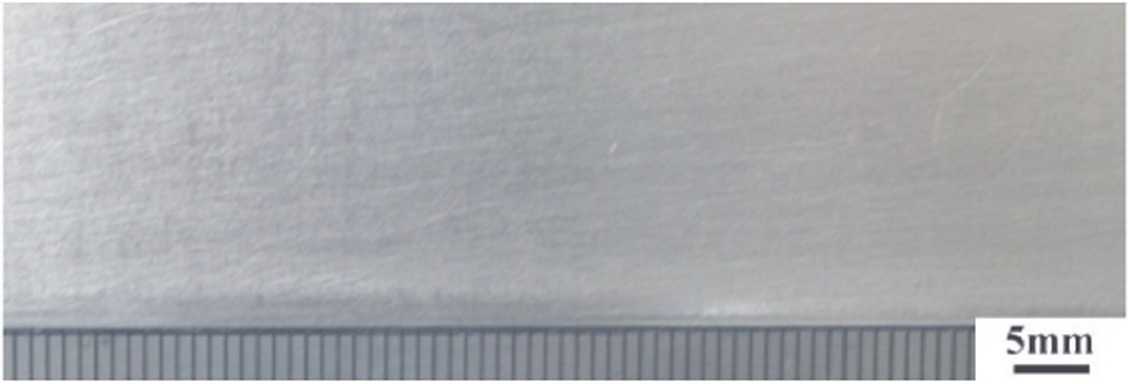

a） 一级翻边形貌（表面光滑）

b）二级翻边形貌（不连续局部收缩形貌）

C）三级翻边形貌（微裂纹形貌）

C. 6试验报告

试验报告应包括以下内容：

a） 本标准编号；

b） 牌号；

C）试样状态；

CI）试样尺寸规格；

e）生产批号；

D 预变形量；

g） 试验结果（翻边等级及翻边形貌典型照片）；

h） 试验日期；

i） 试验者印章或签名；

j） 可能影响试验结果的其他因素（试验温度、加载速率等）。

附录D

（规范性附录） 漆刷线检测

D.1方法原理

试样（纵截面形貌示意图见图D.1）经预拉伸后，表面将会出现交替的凸起和凹陷（纵載面形貌示意 图见图1）.1）。采用打磨工具对试样表面进行打磨，至凸起部位露出光亮表面（见图D.2）,根据打磨后表 面形貌对漆刷线等级进行评定。

a）预拉伸前试样纵截面形貌示意图

1                 2

b）预拉伸后试样纵截面形貌示意图

说明：

• 1— 表面凸起；

• 2— —表面凹陷。

图D.1漆刷线形成示意图

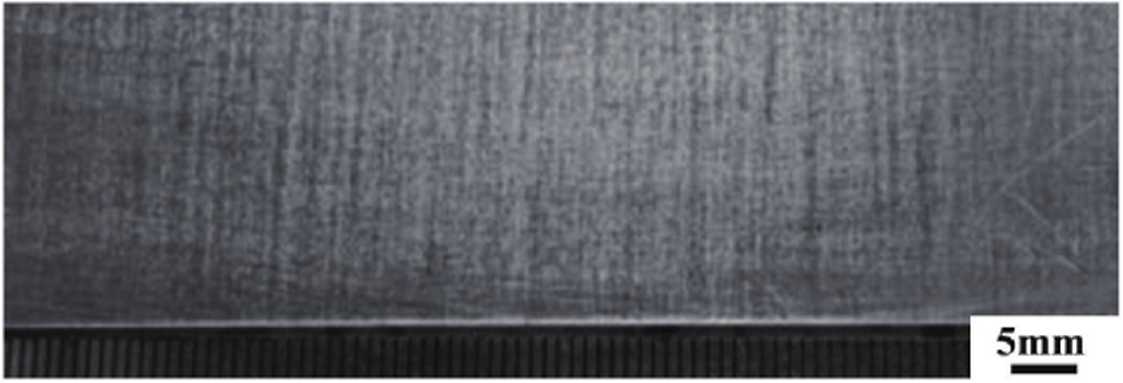

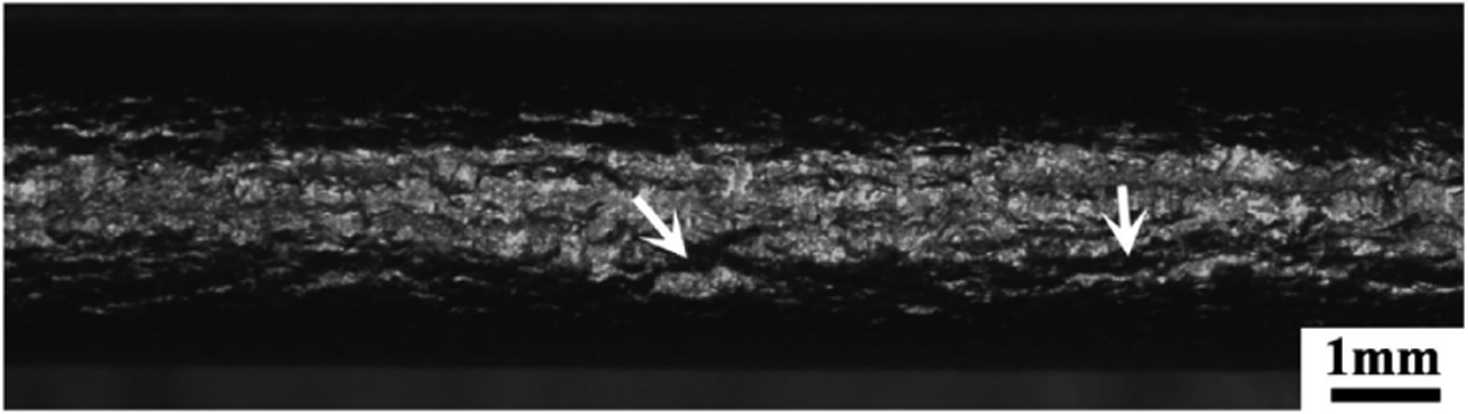

图D.2具有明显漆刷线试样的表面形貌典型照片

D.2仪器与设备

D.2.1静力单轴试验机

D.2.1.1试验机应满足JJG 139的规定，位移准确度为1级或更优级别。

• D.2.1.2试验机加卸力应平稳，无振动和冲击现象。

• D.2.2打磨工具

宜采用涂敷足量润滑油的、具右硬质平面的油石或磨石进行打磨，油石或磨石的粒度为F32()°

• D.3试样

D.3.1试样形状和尺寸

试样形状尺寸如图1).3所示。

说明：

W_r --试样宽度 35 mm±O.2 mm；

I_t ---试样长度 250 nιm÷5 mm₀

图D.3漆刷线试样示意图

• D.3.2试样制备

试样加工方式不应改变材料性能。试样应保留材料原始表面，试样表面不应有明显的划痕、机械损 伤、变形和肉眼可见的冶金缺陷、裂纹。

1).4试验程序

• D.4.1试验温度

试验在室温下进行。

D.4.2预拉伸

• D.4.2.1将试样夹持在试验机⑴.3.1)上.并确保夹持的试样受轴向拉力的作用，夹持部分的长度不小

于 30 mm₀

D.4.2.2以3 mm/min的速率进行拉伸，直至达到(10±2)⅝的应变量(应变量为弹性应变和塑性应变 的总和)。

• D.4.2.3达到规定的预应变量后.卸除试抢力.并将试样取下。

Iλ4.3打磨

用打磨工具(D.2.2)沿试样长度方向，对试样除夹持部位以外的表面进行整体打磨，直至凸起部位 光亮为止.打磨的力应轻柔均匀，防止试样表面出现较大划痕。

• D.4.4等级评定

采用日视观察试样表面.按照表Ul进行试样的漆刷线等级评定。

表IM 不同漆刷线等级的试样表面形貌

a） 一级漆刷线形貌

b）二级漆刷线形貌

C）三级漆刷线形貌

Cl）四级漆刷线形貌

图D.4不同等级漆刷线形貌典型图示

D.5结果表示

以漆刷线等级表示试验结果。

D.6试验报告

试验报告应包括以下内容

a） 本标准编号；

b） 牌号；

C）试样状态；

d）试样尺寸规格；

C）生产批号；

f）  预变形量；

g） 试验结果（漆刷线等级和漆刷线形貌典型照片）；

h） 试验日期；

i） 试验者印章或签名；

j） 町能影响试验结果的其他因素（试验温度、打磨工具类型等）。

附录E

（规范性附录） 抗凹性能试验方法

E.1 一次连续加载法

• E.1.1方法原理

将试样冲制成规定形状（如图E.1所示）后进行烘烤硬化处理.使用规定形状的压头（如图E.2所 示）对试样进行一次加载和卸载.检测材料的初始刚度和失稳凹陷载荷。

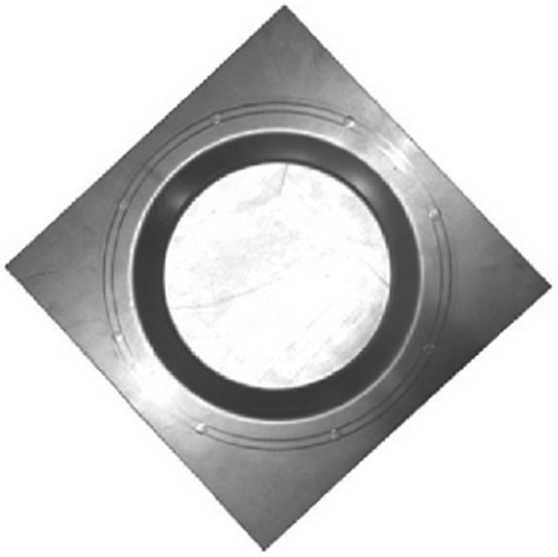

图E.1 一次连续加载法试样

图E.2抗凹性能试验压头

E.1.2试样

E.1.2.1切取长度305 mm、宽度127 mm的知形试样毛坯。

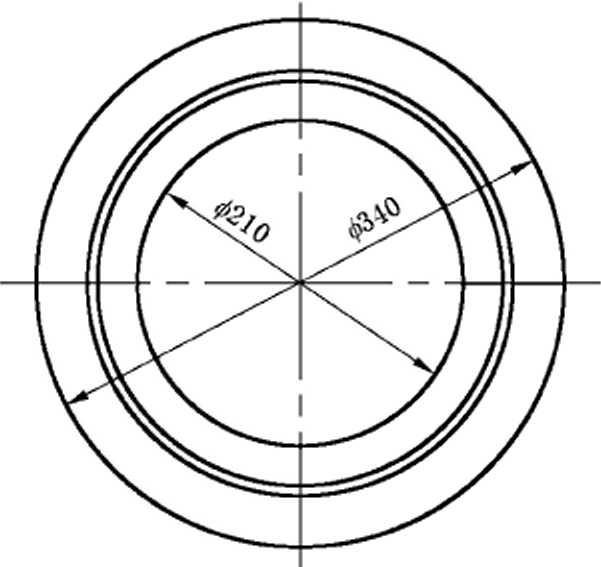

E.1.2.2使用图E.3和图E.4所示的模具对试样进行冲压预变形。冲压时试样压边力为60 t.凸模行

程 16 mm~17 mm。

©203

Al 3

图E.4试样预变形凸模

• E.1.2.3按照B.4.2规定的方法对预变形后的试样进行烘烤硬化处理。

• E.1.3试验设备

E.1.3.1拉（压）力试验机

E.1.3.1.1试验机应按JJG 139进行检定，荷载准确度为1级或更优级别，分辨力不低于1 N.位移准确 度为1级或更优级别.分辨力不低于0.01 mm。

• E.1.3.1.2试验机加/卸载应平穏.无振动和冲击现象。

• E.1.3.1.3试驶加载系统应有足够的刚度以保证在整个试验过程中加载点与试样中心不发生偏离。

• E.1.3.1.4试验记录系统应能完整记录加载和卸载过程的载荷-位移曲线。

• E.1.3.2抗凹试验装置

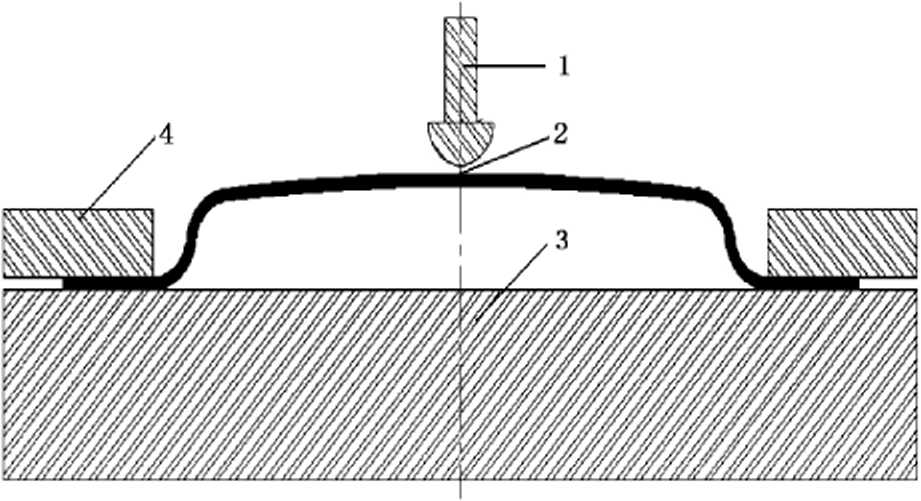

抗凹试對紧固装置如图E.5所示.紧固装置中压料圈内径为240 mm,外径不小于305 mm,以保证 试验过程对试样的紧固。压料圈和底板与试样的接触表面应平坦并垂直于压头的移动轴。

说明：

• 1— 压头；

• 2— —试样；

3---底板；

4——压料圈。

图E.5抗凹紧固装置示意图

E.1.4 试验程序

• E.1.4.1将压头固定在试验机上，荷载清零。

• E.1.4.2将试样安装在紧固装置上，调节试样位置.使压头位于试样表面中心上方。

• E.1.4.3用压料圈紧固试样,确保试验过程中试样不发生滑动。

E.1.4.4以不大于50 mm/min的试验速率,对试样加载至200、，然后卸载至0 N,停止试验，并记录 下加载过程的载荷-位移曲线。

• E.1.5结果计算

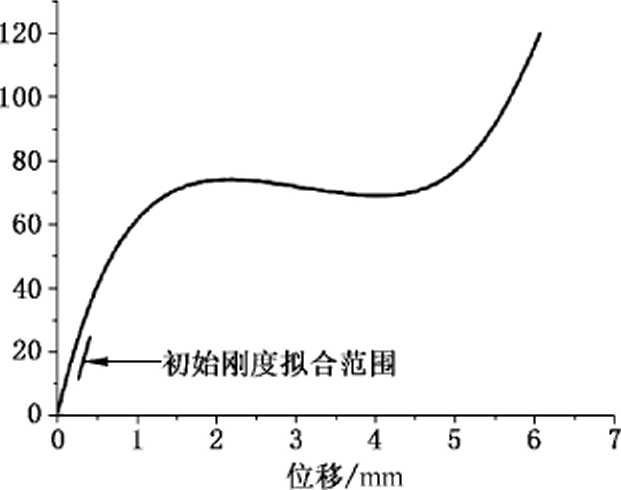

E.1.5.1对10 N〜25 N之间的载荷-位移的试验数据进行线性最小二乘法拟合，如图E.6所示.获得的 斜率值即为试样的初始刚度。

图E.6初始刚度计算示意图

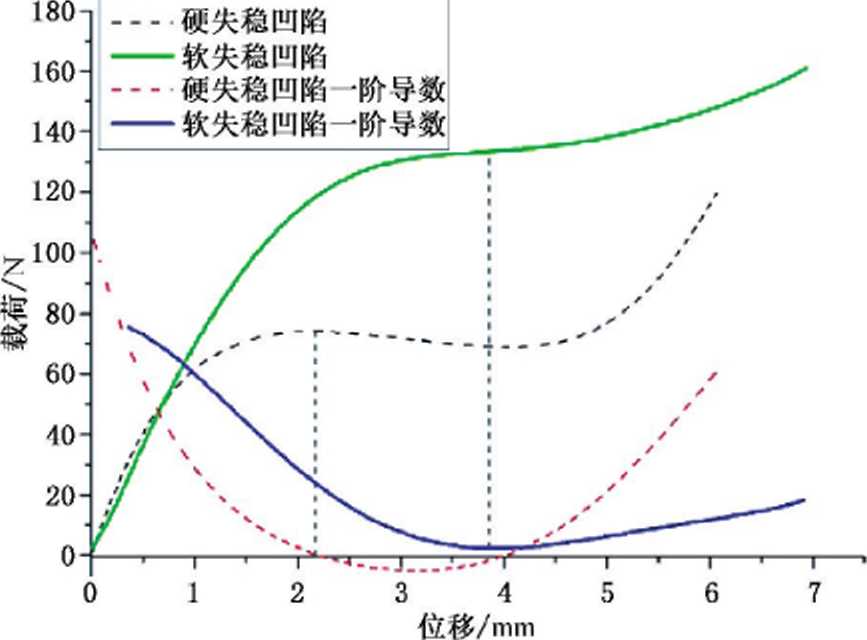

• E.1.5.2计算载荷对位移的一阶导数.取-阶导数初次为零的载荷为失稳凹陷载荷，如果一阶导数均 大于零，取一阶导数最小值对应的载荷为失稳凹陷载荷，如图E.7所示。



图E.7失稳凹陷载荷计算示意图

E.1.5.3初始刚度修约至1 N∕mm∙失稳凹陷载荷修约至1 N_o

• E.2循环増量加载法

• E.2.1方法原理

按E.1.1的方法原理对试样反复进行多载荷加载和卸载，检测材料的临界凹痕载荷。

E.2.2试样

切取长度和宽度均为305 mm的试样毛坏.按E.1.2的要求制备如图E.8所示的试样。

图E.8循环増量加载法试样

• E.2.3试验设备

试验设备满足E.1.3的规定。

• E.2.4试验程序

• E.2.4.1将压头固定在试验机上，荷载清零。

• E.2.4.2将试样安装在紧固装置上,调节试样位置.使压头位于试样表面中心上方。

• E.2.4.3用压料圈紧固试样，确保试验过程中试样不发生滑动。

E.2.4.4以不大于50 mm/min的试骑速率，按照表E.1的规定逃行循环增量试验，并汜录数据、绘制完 整的载荷-位移曲线。

表E.1循环増量试验的加载和卸载载荷

• E.2.5结果计算

• E.2.5.1以第1次加载曲线上5 N对应的位移作为参考位移.第3次及以后的加载曲线上5、对应的 位移作为凹陷位移。

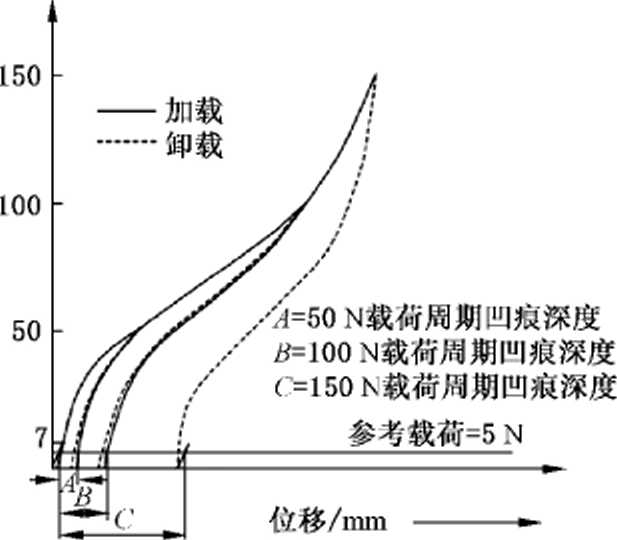

• E.2.5.2各个凹陷位移与参考位移的差值为前一个加载载荷的凹痕深度。如第7次加载（150 N）曲线 5 N对应的凹陷位移减去参考位移后得到6次加载载荷（130 \）的凹陷位移,如图E.9所示。



图E.9凹痕深度计算示意图

• E.2.5.3分别以加载载荷为纵坐标、凹痕深度为横坐标描点作出载荷-凹痕深度曲线，在曲线上测出

0.1 mm凹痕深度对应的载荷，此载荷即为临界凹痕载荷.如I冬I E.10所示。

凹痕深度∕mm

图E.10临界凹痕深度计算示意图

E.2.5.4临界凹痕载荷修约至1 N_o

E.3试验报告

试验报告应包括以下内容：

a） 本标准编号；

b） 牌号及规格；

C）试样状态；

d）试样烘烤工艺；

C）载荷-位移曲线；

f） 试驶结果（初始刚度、失稳凹陷载荷、临界凹痕载荷）；

g） 测试人员和测试时间。

附录F

（规范性附录） 高速拉伸性能检测

F.1方法原理

将足够的动能施加于试样上，使试样高速拉伸直至断裂.通过测量试样的力和变形而获得应力-应 变曲线，测定材料在高应变速率下的相关参数及汽车安全仿真分析用特征曲线。

• F.2试样

• F.2.1高速拉伸试验的试样形状如图F.1所示。尺寸按相应规定执行。



  说明：

  L_C——试样平行段长度；

  丄—试样原始平行段宽度；

  厂 试样从头部到平行部分过渡网弧半径。




图F.1高速拉伸试验试样

• F.2.2按试样的纵轴垂直于轧制方向切取试样毛坯。

• F.2.3通过机械加工方法加工试样，加工试样过程中注意冷却，避免因机械加工而影响试样的力学 性能。

• F.2.4试样应保留其原始表面，不应有毛刺及尖锐棱角。

• F.2.5每种应变速率的试验取3个试样。

F.3试验设备

• F.3.1宜采用控制方式为液压伺服、电机伺服、飞轮冲击、落锤冲击等的试穀机。

• F.3.2试验机应貝•备10“ST〜IO,ST的应变速率能力。

F.3.3试验机的测力系统应按照GlVT 16825.1进行校准，并且准确度应为1级或优于1级。

• F.3.4应具备记录荷载及变形系统,并保证试验力值和变形测量在时间上同步。

F.3.5应变速率不大于10 ST时.力值测量系统的上限频率应不小于10 kHz；应变速率大于10 S-^I 时，力值测量系统的上限频率An按式（F.1）计算。

∕_υι > 1 00OXe

式屮：

/uɪ-  力值测量系统的上限频率.单位为赫兹(Hz)；

e ——工程应变速率,单位为每秒(S-^I)_O

F.3.6应变速率不大于IO ST时，变形测量系统的上限频率.八2应不小于1 kHz.应变速率大于10 ST 时按式(F.2)计算厶。

∕_u2 ≥ 100                 ..............................( F.2 )

式中：

∕u2——变形测量系统的上限频率,单位为赫兹(IlZ)_O

• F.3.7选用应变片进行测量的试验，试验力值和变形测量系统的采样频率至少应为4 MHz。根据需要 也口 J选用在夹头上粘贴应变片的力值测虽系统或光电引伸计、激光测虽系统等变形测是系统。

F.4试验温度

试验在室温下进行，通常情况下室温为10 °C〜35 °C。

F.5试验程序

• F.5.1按照GB/T 16865的规定测是试样横截面尺寸。

• F.5.2在试样」•.粘贴应变片或喷涂散斑。

• F.5.3开启试验机并将荷载、初始位置位移调零。

• F.5.4将试样安装在试验机上。

• F.5.5完成数据采集系统的连接，并设置测琵记录系统的相关参数。

F.5.6按式(F.3)计算试验机作动头位移速率VO o

VQ =e_fi X L_C               ..............................( F.3 )

式中： VO--作动头位移速率,单位为毫米每秒(mm∕s);

L_C—试样平行段长度，单位为毫米(mm)；

丄——试验设定应变速率.单位为每秒(s-ɪ)ɑ

• F.5.7以魅速率进行拉伸试验直至试样断裂，记录试验过程中的力-变形数据。

• F.5.8根据试验采集数据绘出工程应力-工程应变曲线。

• F.5.9从工程应力-工程应变Ilh线上计算试样的规定非比例延伸强度R,、抗拉强度Re最大力塑性延 伸率和弹性模量E等。

F.5.10 按GB/T 16865计算断后伸长率A。

• F.5.11按式(F.4)计算平均应变速率％(即规定非比例延伸强度R,到最大力F_Zn区间的应变速率平 均值)。当平均应变速率“与试验设定应变速率J的偏差不大于10% J时，认为该应变速率下的试 验结果有效.否则调竹高压蓄能器重新进行高速拉伸试验，直到试验的平均应变速率“与设定应变速 率R的偏差不大于10%。。。

e_p↑ =PLeCt₍R_p) ^y)∙∙∙e(l(_RIn) )..............................( F.4 )

式中：

e_pl——平均应变速率,单位为每秒(S-^I)_O

F.5.12按式(F.5)计算塑性真实应变：

ε_pl = in( 1 + e_t — R∕E)         ..............................( F.5 )

式中： ε_μl   塑性真实应变，无量纲；

G——总工程应变，%; R ——工程应力，单位为兆ΦΠ (MPa); E ——弹性模量，单位为兆帕(MPa)_O

F.5.13按式(F.6)计算真实应力： o=R(l+%)          ..............................( F.6 )

式中： σ 一真实应力，单位为兆帕(MPa)_O

F.5.14按式(F.7)计算总真实应变： G=In(I+s)          ..............................( F.7 )

式中： ε₁——总真实应变，无量纲。

F.5.15依据。和％计算结果绘出真实应力-塑性真实应变曲线。

F.5.16依据b和七计算结果绘出真实应力-总真实应变曲线。

F.6结果表不

F.6.1以各个应变速率的规定非比例延伸强度R”、抗拉强度Rm、最大力塑性延伸率Ag和弹性模量

E、 断后伸长率A等表示高应变速率下相关参数的试验结果。

• F. 6.2以各个应变速率的真实应力塑性真实应变曲线或真实应力总真实应变曲线表示高应变速率下 特征曲线的试验结果。

F.7试验报告

试验报告至少应包括以下内容:

a)本标准编号;

b)牌号及规格；

C)试样状态；

CI)试样形状和尺寸；

• e)试骑机型号和规格;

• f) 试验力、变形测量方式;

• g) 试验温度；

• h) 设定应变速率水平；

• i)  试验结果；

• j) 测试人员和测试时间。

  G∙1称重法




  G.1.1方法原理




  附录G (规范性附录) 涂油量的测定




  通过称屋已知面积试样涂油前后的质量，计算单位面积上的涂油量。本方法适用于表面涂油较均 匀的板材涂油量测定。




  G∙1.2试验仪器与设备




  G.1.2.1

  G.1.2.2

  G.1.2.3




  分析天平，感量为0.1 mg。

  取样器，冲样面积为100 cm²的定冕标准试样取样器。

  烘箱，温度口J控制在200 °C+5 ^OCO




  G.1.3 测定




  G.1.3.1每批次抽取2张样品.将样品用超过100 cm²面积的不亲油纸张上下夹住，所用纸张不得造成 油膜损伤。

  G.1.3.2

  G.1.3.3

  G.1.3.4




  用取样器在被夹样品上一次冲取一片试样.试样的尺寸偏差为士0.35 cm²₀

  在分析天平上进行称量试样质量，〃(精确至0.1 mg)_o

  用内•酮或其他合适的溶剂对试样进行冲洗和擦拭.确保试样表面油品被完全去除。将试样置




  于20() °C±5笆的烘箱中干燥1() min后用锻子取出，放入干燥皿中充分冷却，取出后称量试样质量(精 确至 0.1 mg) o

  G.1.3.5重复G.1.3.4→直至前后两次质呈之差小于0.3 mg.记录下试样质量，〃'。




  G.1.4结果计算




  涂油量按式(G.1)计算，以2片试样结果的平均值作为涂油量的测定值,结果精确到小数点后两位, 数值修约按GB_Z^ZT 8170的规定逬行。




  m — m

  2S




  (G.1 )




  式中：

  G ——单面单位面积涂油量，单位为克每平方米(g∕nr);

  油膜去除前的试样质量，单位为克(g);

  油膜去除后的试样质量，单位为克(g);

  试样面积，为0.01 m²_o




  G.2红外光谱分析法




  G.2.1方法原理




  通过红外滤光技术对比平行光入射油膜前后的衰减是来测定涂油虽。




• G.2.2仪器和设备

• G.2.2.1红外线光谱油膜分析仪，根据产品不同表面加工方式和油品种类对仪器进行标定，满足测量 精度不低于土0.3 g∕m² _O

G.2.2.2取样器，冲样而积不小于100 Cnr的定量标准试样取样器。

• G.2.3试验条件

试验应在室温下进行。

G.2.4 测定

• G.2.4.1将样品用超过100 cm，面积的不亲油纸张上下夹住.所用纸张不得造成油膜损伤。

G.2.4.2样品放置在试验环境内30 min后方可进行测量。

• G.2.4.3打开红外线光谱测量仪(G.2.2.1)∙待设备|'|检结束后选择所需测量通道,然后进行数据测量。

G.2.4.4用取样器(G.2.2.2)在被夹样品上一次冲取一片试样。

• G.2.4.5将试样放在测试平台上，保证测试部位油膜不受损伤。

• G.2.4.6将仪器平稳放在待测试样表面上。

• G.2.4.7分别对试样上下表面进行测量.每个试样表面四周和中心选取5点迎行测量，测量点中心距 离试样边缘不小于15 mm.任意两测量点中心间距不小于15 mm.

• G.2.5结果计算

计算10个测量点的平均值做为整个试样表面的涂油量，数值修约按GB/T 8170的规定修约至两 位小数。

• G.3激光诱导荧光光谱分析法

G.3.1 方法原理

通过分析特定激光照射油膜诱导产生的荧光粒子来测量油膜涂油量。

• G.3.2仪器与设备

• G.3.2.1激光诱导荧光光谱油膜分析仪，根据产品不同表面加工方式和油品种类对仪器进行标定.满 足测量精度不低于土0.3 g∕m² _O

G.3.2.2取样器.冲样面积不小于100 cm²的定量标准试样取样器。

• G.3.3试验条件

试穀应在室温下进行。

G.3.4测定

• G.3.4.1将样品用超过100 Cnr面积的不亲沛纸张上下夹住.所用纸张不得造成油膜损伤。

G.3.4.2用取样器(G.3.2.2)在被夹样品上一次冲取一片试样。

• G.3.4.3将试样放在测试平台上，保证测试油膜不受损伤。

• G.3.4.4打开激光诱发荧光光谱分析仪(G.3.2.1),待设备稳定后选择所需标定曲线.然后开始数据 测量。

• G.3.4.5将测量头平稳放在试样表而.确保测量套头能够严密不透光地与测量而接触。

• G.3.4.6分别对试样上下表面进行测量，每个试样表面四周和中心选取5点进行测量。

• G.3.5结果计算

计算IO个测量点的平均值做为整个试样表面的涂油量.数值修约按GlVT 8170的规定修约至两 位小数。

G.4试验报告

试验报告至少应包括以下内容：

a） 本标准编号；

b） 试验方法（称重法、红外光谱分析法、激光诱导荧光光谱分析法）；

C）牌号；

d） 状态；

e） 产品规格；
