ICS 13. 300
R 10
r≡
GB 13392—2005 代替 GB 13392—1992
The VehiCIe Inark for road transportation dangerous goods
2005-04-22 发布
2005-08-01 实施
中华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布
本标准除第5章外，其余技术内容为强制性。
本标准代替GB 13392—比92《道路运输危险货物车辆标志》。本标准与GB 13392—1992相比主要 变化如下：
——修改了标志灯底色和标志文字,增加了编号；
——取消了标志灯电光源；
——修改了标志牌形状、图案；
——增加了标志的安装悬挂、维护要求：
——增加了规范性附录：附录A“标志牌图形”；
——增加了资料性附录：附录B“标志灯安装位置”和附录C“标志牌悬挂位置气
本标准的附录A是规范性附录;附录B和附录C是资料性附录。
本标准由中华人民共和国交通部提出。
本标准由交通部公路司归口。
本标准起草单位：中国道路运输协会。
本标准参加单位:交通部科学研究院、长安大学、河北省道路运输管理局、北京永华龙交通科技发展 有限公司。
本标准主要起草人:高丰、王丽梅、胡焕秀、陈荫三、李风明、周志永。
本标准所代替标准的历次版本发布情况为；GB 13392—1992。
道路运输危险货物车辆标志
1范围
本标准规定了道路运输危险货物车辆标志的分类、规格尺寸、技术要求、试验方法、检验规则、包装、 标志、装卸、运输和储存，以及安装悬挂和维护要求。
本标准适用于道路运输危险货物车辆标志的生产、使用和管理。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有 的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 190—1990危险货物包装标志
GB/T 191 包装储运图示标志 (GB/T 191—2000,EQV ISO 780i1997)
GB/T 2423.1电工电子产品环境试验
2001,idt IEC 60068-2-1:1990)
GB/T 2423. 2 电工电子产品环境试验
2001,idt IEC 60068-2-2；1974)
GB/T 2423. 5 电工电子产品环境试验
2423. 5—1995,idt IEC 68-2-27： 1987)
GB/T 2423. 10 电工电子产品环境试验
(GB/T 2423. 10—1995,idt IEC 68-2-6； 1982)
GB 2893 安全色(GB 2893—20Obneq ISO 3864： 1984)
GB/T 6543瓦楞纸箱
GB 6944危险货物分类和品名编号
GB 11806放射性物质安全运输规程
GB/T 18833公路交通标志反光膜
第2部分：试验方法
第2部分:试验方法
第二部分：试验方法
第二部分:试验方法
试验 A：低温（GB/T 2423. I-
试验 B：高温（GB/T 2423. 2—
试验Ea和导则：冲击(GB/T
试验FC和导则：振动(正弦)
3产品分类与规格尺寸 3.1分类
道路运输危险货物车辆标志分为标志灯和标志牌。
3.2结构与类型
3.2.1 标志灯
3. 2. 1. 1 结构
标志灯包括灯体和安装件。
标志灯灯体正面为等腰三角形状，由灯罩、安装底板或永磁体(A型标志灯)、橡胶衬垫及紧固件 构成。
标志灯正、反面中间印有“危险“字样，侧面印有灯罩正面下沿中间嵌有标志灯编号牌。
3. 2. 1.2 类型
按车辆载质量、安装方式分型,见表L
表1标志灯类型
|
类型 |
安装方式 |
代号 |
__________适用车辆__________ |
|
A型 |
磁吸式 |
A |
载质量1 t（含〉以下，用于城市配送车辆 |
|
B型 |
顶檐支撑式 |
Bl |
载质量2 t（含）以下 |
|
Bn |
载质量2 t〜15 t（含） | ||
|
载质量15 t以上 | |||
|
C型 |
金属托架式 |
CI5 |
带导流罩，载质量2t（含）以下 |
|
CllS |
带导流罩，载质量2 t〜15 t（含） | ||
|
ClIIS |
带导流罩，载质量15 t以上 | ||
|
a金属托架为可选件，金属托架按底平面与标志灯基准面的夹角y（见图3）分为3种，y分别为30°,45°,60、 | |||
3.2.2标志牌
3.2.2. 1标志牌的材质为金属板材,形状为菱形。
3.2. 2.2标志牌图形应符合GB 190-1990的规定，种类、名称和颜色见附录A。
3. 2. 2. 3标志牌按GB 6944规定的危险货物的类、项和车辆载质量分型。
3,3规格和尺寸
3.3.1 标志灯

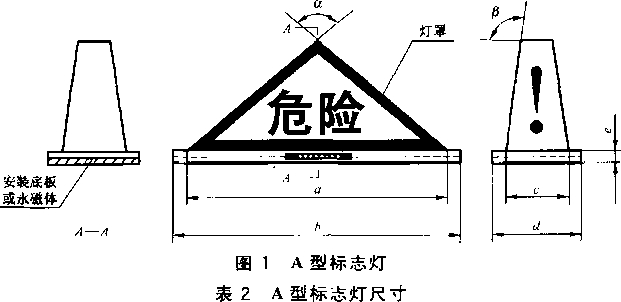

3.3. 1. 1 A型标志灯见图1和表2。
|
类 型 |
尺 寸 | ||||||
|
α∕mm |
⅛∕mπι |
c/mm |
J/mm |
e/mm |
√(o) | ||
|
A |
400 |
440 |
100 |
140 |
22 |
100 |
IOO |

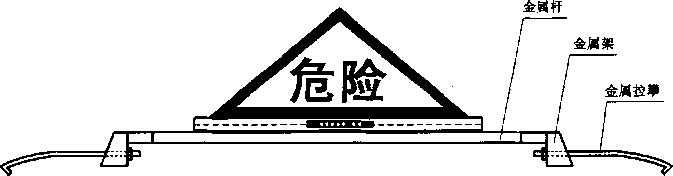

3.3. 1.2 B型标志灯见图2和表3。标志灯灯体与金属杆用螺栓连接，以弹簧垫圈方式锁紧。
注；尺寸标注见A型标志灯.
图2 B型标志灯
表3 B型标志灯尺寸
|
类 型 |
尺 寸 | ||||||
|
α∕mm |
b/ mm |
c/mm |
d/ mm |
e/mm |
ft∕(D) |
β∕C) | |
|
BI |
400 |
440 |
100 |
140 |
22 |
100 |
100 |
|
Bn |
460 |
500 |
120 |
160 |
22 |
100 |
100 |
|
BiD |
520 |
560 |
140 |
180 |
22 |
100 |
100 |

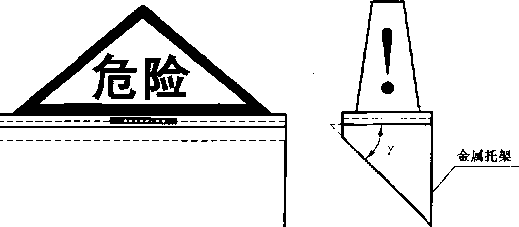

3. 3.1.3 C型标志灯见图3。C型标志灯灯体尺寸与B型相同。标志灯灯体与金属托架、金属托架与 汽车导流罩用螺栓连接，以弹簧垫圈方式锁紧。
BS 3 C型标志灯
3.3.2标志牌
菱形标志牌的4个内角均为直角，边长、厚度按车辆载质量分型方式确定，见表4。
表4标志牌类型和尺寸 单位为毫米
|
类型 |
代号 |
边长 |
厚度 |
适用车辆 |
|
Pl |
250 |
载质量2 t（含）以下 | ||
|
PD |
p∏-n1 |
300 |
>1. 25 |
载质量2 t〜15 t（含） |
|
PliI |
Pnl |
350 |
≥1. 5 |
载质量15 t以上 |
代号中的为数字1〜18,与附录A中“编号”栏相一致，图形与附录A中“标志牌图形”栏相对应。
3.4标志灯编号牌
3, 4. 1每个标志灯应有一个确定编号。
3.4.2编号规则见图4。
□ □□□□□□□ - □□
― 年号：公元年号的后两位,用阿拉伯数字表示
-------------------序号：阿拉伯数字，8位
图4标志灯编号规则
3.4.3编号牌为长JOO mm宽20 mm铝质金属牌，编号字体为黑体,用腐蚀工艺制作使边框与编号适 量凸出，凹陷部分涂黑色，见图5。
图5标志灯编号牌
3.4. 4编号牌用螺栓或粘贴方式固定于标志灯正面下方、中部,编号牌下沿距灯罩底沿1 mmD
4技术要求
4. 1标志灯
4. 1. 1标志灯的光源为荧光物质。按照GB 2893中安全色与对比色的规定，灯罩为荧光黄色，正反面 边框线条为黑色,字体为黑色黑体;侧面“ !”为黑色黑体,线条、字体和符号使用反光材料附着或印刷。
4.1.2灯罩材质为ABS树脂,应一次注塑成型,表面光洁无气泡,有较好的耐低温、耐高温、抗振动、抗 冲击性。
4. 1.3荧光黄色在正常使用条件下应至少保持两年不褪色,黑色边框线条、字体及符号至少两年不褪 色、不剥落。荧光物质的正常使用寿命不少于两年。
4. 1. 4灯罩材料内加入荧光物质或表面附着荧光膜，夜间发光的可视距离不少于150 m,在夜间车辆 正常行驶时不少于每10 min会车一次情况下可持续达到发光要求。
4. 1. 5安装底板的材质为工程塑料,厚度不低于10 mmIJ
4. 1.6灯罩、橡胶衬垫、安装底板连接处应涂密封脂，防止腐蚀性气体或雨水侵入。
4.2标志牌
4. 2. 1基板材质为铝合金,工作表面贴覆符合GB/T 18833要求的定向反光膜。
4. 2.2采用冲压成形工艺,使图形凸岀量不小于0. 5 mm；按附录A规定的颜色以反光材料印刷图形。
4. 2. 3反光膜、印刷图形能有效地防止酸、碱液或腐蚀性烟雾的侵蚀,使用寿命不少于2年。
5试验方法
5.1外观质量
5. 1. 1目视检测,标志灯灯罩、安装底板表面应平整、无气泡;线条、字体和符号着色应均匀，边缘应清 晰、平滑。
5. 1.2目视检测，标志牌反光膜附着应平整、无气泡；冲压图形边缘清晰、反光膜无断裂；印刷图形着色 应均匀，边缘应清晰、平滑。
5.2发光质■
目视检测，标志灯发光应均匀；在全黑暗情况下进行对比试验，以普通小汽车远光灯距离IOm直 射标志灯10 s,观测其亮度变化，在10 min内应始终不低于内置21 W汽车灯泡的对比标志灯亮度。
5.3低温试验
试验应符合GB/T 2423. 1的规定。
试验参数：温度一25C,时间72 ho
试验后立即检査试样的外观,应无变形或断裂现象。
5.4高温试验
试验应符合GB/T 2423. 2的规定。
试验参数:温度40P,时间72 ho
试验后立即检査试样的外观,应无变形或断裂现象。
5.5振动试验
试验应符合GB/T 2423. 10的规定。
试验参数:频率范围W HZ〜150 Hz,扫频速率为每分钟一个倍频程,加速度幅值10 m∕s2,扫频循 环数20,在试样的竖直轴线上试验。
试验后立即检査试样的外观及紧固部位情况，试样应无机械损伤和紧固部位松动现象。
5.6冲击试验
试验应符合GB/T 2423. 5的规定。
试验参数:峰值加速度150 m∕s2,持续时间11 ms,脉冲波形为半正弦或后峰锯齿,在试样的3个相 互垂直的轴线上各连续冲击1 000次。
试验后立即检査试样的外观及紧固部位情况,试样应无机械损伤和紧固部位松动现象。
6检验规则
6.1出厂检验
6.1.1产品出厂需经质量检验合格,并签发合格证后方能出厂。
6.1.2标志灯出厂检验项目包括:外观、发光。标志牌岀厂检验项目为外观。
'6.2型式检验
6. 2.1有下列情况之一时,进行型式检验：
a） 投入批量生产前；
b） 正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时；
C）出厂检验结果与上次型式检验有较大差异时；
d）国家及部级质量监督机构提岀进行型式检验要求时。
6. 2.2型式检验应按第4章和第5章进行。
7产品的包装、标志、装卸、运输和储存
7. 1包装
7.1.1标志灯外包装为瓦楞纸箱。内包装为硬纸盒，以定型吹塑泡沫衬垫保护。每个纸盒内附有产品 说明书和产品检验合格证。
7.1. 2标志牌每块用塑料薄膜封装,外包装为瓦楞纸箱,每箱装不超过50块。
7.1.3瓦楞纸箱应符合GB/T 6543的要求。
7.2 标志
7. 2.1产品标志
7.2. 1. 1 标志灯
标志灯应有清新、耐久的产品标志,至少包括下列内容：
a） 产品名称、代号和生产编号；
b） 制造厂名、生产日期、产品有效期及商标、防伪标志。
7.2. 1.2标志牌
标志牌的产品标志至少包括下列内容：
a） 产品名称、代号和生产编号；
b） 制造厂名、生产日期及商标、防伪标志。
7.2.2包装标志
外包装件上应印有GB/T 191规定的“防雨"、"向上”、“易碎"（标志牌除外）图示标志，正反两面印 有产品标志，两侧面印有包装件的外形尺寸、重量、内装数量。
7.3装卸和运输
装卸时应轻装轻卸、堆码整齐;运输时应捆扎牢固,使用厢式车辆运载。
7.4储存
库内存放，注意防潮。标志灯储存期不超过2年,标志牌储存期不超过4年。
8安装悬挂要求
8.1标志灯
8. 1. 1标志灯安装于驾驶室顶部外表面中前部（从车辆侧面看）中间（从车辆正面看）位置，以磁吸或顶 檐支撑、金属托架方式安装固定。安装位置参见附录B。
8. 1.2对于带导流罩车辆,可视导流罩表面流线形和选择的金属托架角度确定安装位置,允许自制金 属托架,允许在金属托架与导流罩间加衬垫,应保证标志灯安装正直。
8.2标志牌
8.2. 1标志牌一般悬挂于车辆后厢板或罐体后面的几何中心部位附近，避开车辆放大号;对于低栏板 车辆可视情选择适当悬挂位置。悬挂位置参见附录
8.2.2运输爆炸、剧毒危险货物的车辆,应在车辆两侧面厢板几何中心部位附近的适当位置各增加一 块悬挂标志牌。
8.2.3运输放射性危险货物的车辆,标志牌的悬挂位置和数量应符合GB 11806的规定。
8.2.4根据车辆结构或用途,选择螺栓固定、钾钉固定、粘合剂粘贴固定或插槽固定（可按使用需要随 时更换）等方式安装固定标志牌。
8. 2. 5对于罐式车辆，可选择按规定位置悬挂标志牌或以反光材料按3. 2. 2. 2和3. 2. 2. 3的规定在罐 体上喷绘标志。
8. 2. 6悬挂的标志牌应按GB 6944与所运载危险货物（一种危险货物具有多重危险性时与主要危险 性，多种危险货物混装时与主要危险货物的主要危险性）的类、项相对应，与标志灯同时使用。
9车辆标志的维护
9. 1车辆驾驶员应对使用中的车辆标志进行经常性检査和维护,保持车辆标志的清洁和完好。
9.2车辆在装、卸载可能导致车辆标志腐蚀、失效的化学危险品后，应及时对车辆标志进行检査,必要 时对车辆标志进行清洗和擦拭。
9.3标志灯正常使用期限为2年,标志牌正常使用期限为4年。在使用期限内车辆标志发生破损、失 效时，应及时更换。
附录A （规范性附录） 标示牌图形
A. 1标志牌图形见表A. I0
表.标志牌图形
|
编号 |
.标志牌图形 |
对应的危险货物类项号 | |
|
1 |
爆炸品 |
1. 1 1.2 | |
|
1.3 | |||
|
_______（底色:橙红色，图案：黑色〉_______ | |||
|
2 |
爆炸品 |
1.4 | |
|
'■ | |||
|
（底色:橙红色，图案：黑色） | |||
|
3 |
爆炸品 |
X⅛κ \ ,帰/ |
1.5 |
|
_______（底色:橙红色，图案；黑色） |
表A. 1 （续）
|
编号 |
名称 |
________标志牌图形 |
对应的危险货物类项号 |
|
4 |
易燃气体 |
♦ （底色:红色，图案:黑色） |
2.1 |
|
5 |
不燃气体 |
♦ （底色:绿色，图案：黑色） |
2.2 |
|
6 |
有毒气体 |
（底色：白色，图案：黑色） |
2.3 |
表A. 1 （续）
|
编号 |
名称 |
标志牌图形 |
对应的危险货物类项号 |
|
7 |
易燃液体 |
♦ （底色:红色，图案:黑色） |
3 |
|
8 |
易燃固体 |
（底色；白色红条，图案：黑色） |
4.1 |
|
9 |
自燃物品 |
（底色:上白下红色，图案；黑色） |
4.2 |
表A. 1 （续）
|
-s¾^^ |
名称 |
标志牌图形 |
对应的危险贷物类项号 |
|
10 |
遇湿易燃物品 |
* （底色：蓝色，图案：黑色） |
4.3 |
|
11 |
氧化剂 |
* （底色:柠樣黄色,图案:黑色） |
5. 1 |
|
12 |
有机过氧化物 |
\有机腳/ （底色:柠檬黄色，图案：黑色） |
5.2 |
IO
表A. 1 （续）
|
编号 |
名称 |
标志牌图形 |
对应的危险货物类项号 |
|
13 |
剧毒品 |
（底色：白色，图案；黑色） |
6. 1 |
|
U |
有毒品 |
（底色：白色，图案：黑色） |
6. 1 |
|
15 |
有害品 （远离食品） |
ɪ 远离食品 NZ （底色；白色，图案：黑色） |
6. 1 |

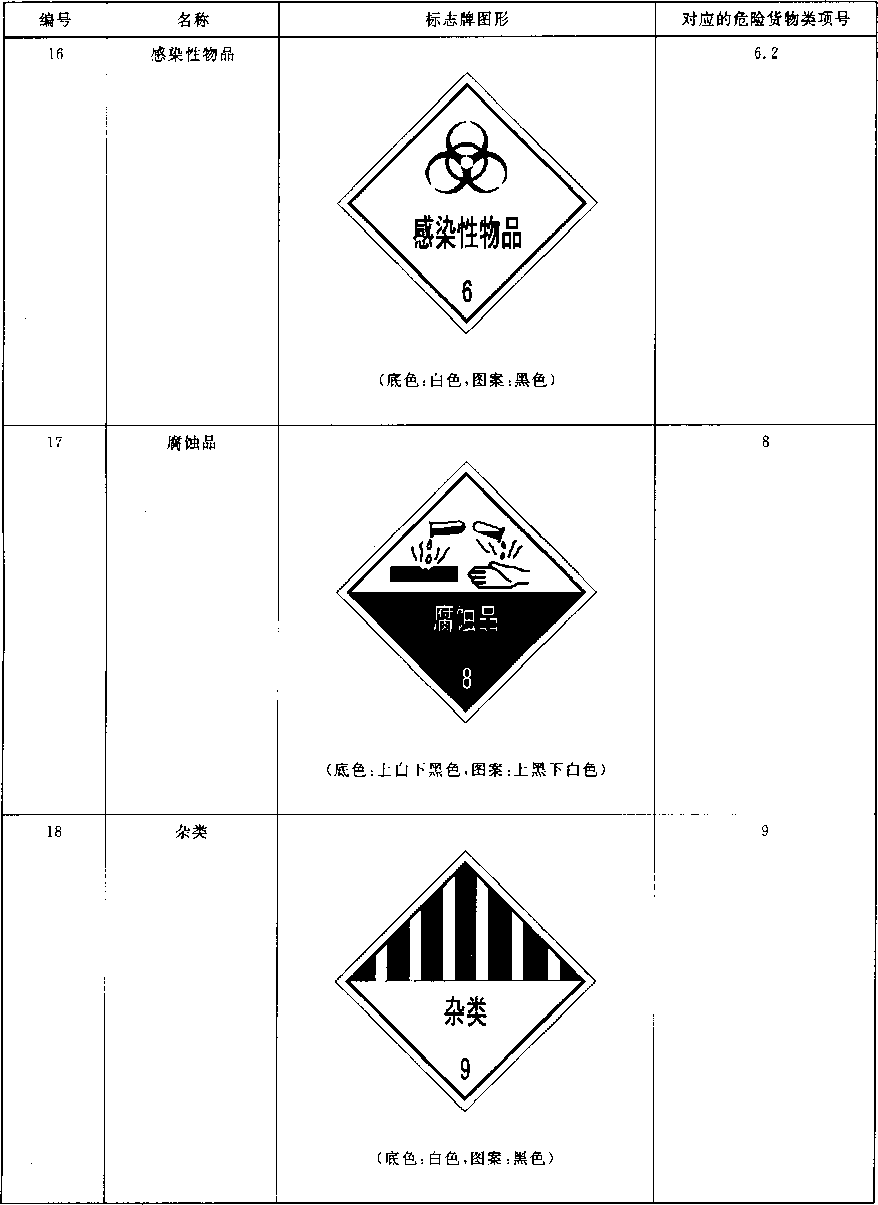

表A. 1 （续）
A. 2运输放射性危险货物车辆的标志牌图形应符合GB 11806的规定。
附录B
（资料性附录） 标示灯安装位置

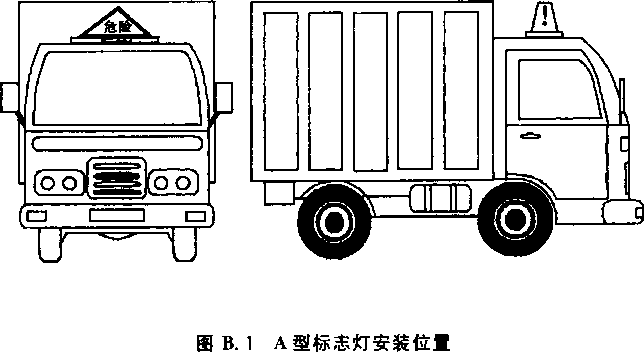

B. 1 A型标志灯安装位置见图B.L

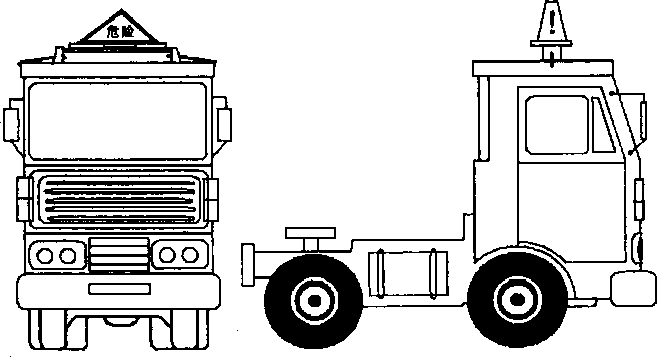

B.2 B型标志灯安装位置见图B.2。
图B.2 B型标志灯安装位置

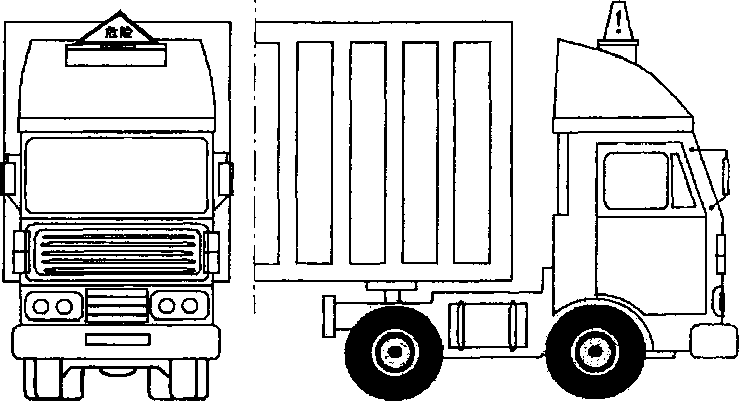

B.3 C型标志灯安装位置见图B.3。
图B.3 C型标志灯安装位置
附录C （资料性附录）
标志牌悬挂位置

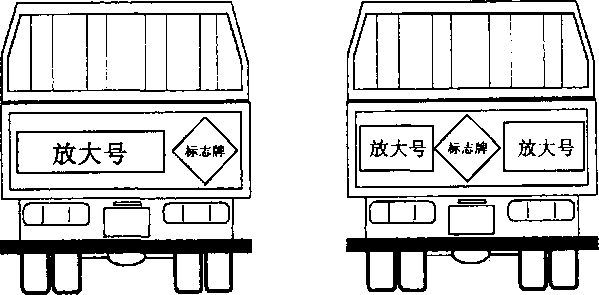

C. 1低栏板车辆标志牌悬挂位置，推荐悬挂于栏板上，必要时重新布置放大号。见图C. IO
图C. 1低栏板式车辆标志牌悬挂位置

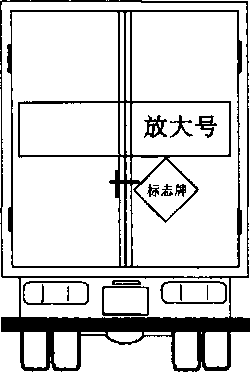

C.2厢式车辆标志牌悬挂位置一般在车辆放大号的下方或上方，推荐首选下方;左右尽量居中。集装 箱车、集装罐车、高栏板车类同。见图C.2。
|
ɪ G志&> | |
|
爵大号I | |
图C.2厢式车辆标志牌悬挂位置

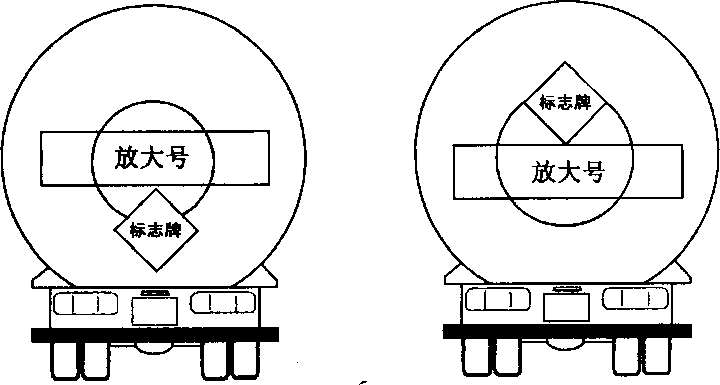

C 3罐式车辆标志牌悬挂位置一般在车辆放大号下方或上方，推荐首选下方；左右尽量居中。见图 C.3o
图C.3编式车辆标志牌悬挂位置

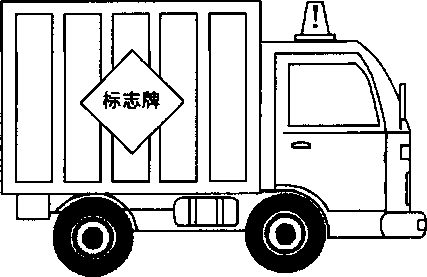

C.4运输爆炸、剧毒危险货物的车辆,在车辆两侧面厢板各增加悬挂一块标志牌，悬挂位置一般居中， 见图C.3o
图C.4标志牌侧面悬挂位置
