ICS 77.140.60 H 44

中华人民共和国国家标准

GB/T 33953—2017

钢筋混凝土用耐蚀钢筋

COrrOSiOn resistance bars for the reinforcement Of COllCrete

2018-04-01 实施

本标准按照GB/T 1.1-2009给出的规则起草。

本标准由中国钢铁工业协会提岀。

本标准由全国钢标准化技术委员会(SAC/TC 183)归口。

本标准起草单位：中冶建筑研究总院有限公司、钢铁研究总院、江苏沙钢集团有限公司、广西盛隆冶 金有限公司、江苏永钢集团有限公司、冶金工业信息标准研究院、天津市天铁轧二制钢有限公司、深圳华 美钢铁有限公司、山东石横特钢集团有限公司、上海中技桩业股份有限公司、抚顺新钢铁有限责任公司、 首钢总公司、江苏长强钢铁有限公司、马钢(集团)控股有限公司、三宝集团股份有限公司、梧州市永达钢 铁有限公司。

本标准主要起草人：朱建国、杨忠民、吕尚霖、张建春、柯雪利、吴锦岡、王玉婕、史国明、刘传良、 王长生、张后禅、邓奇志、晁月林、韩建淮、郭湛、王光文、李玉坤、林春来、陈颖、李晓波、王长城、屈小波、 刘宝石、周凯、郭志安、肖立军、朱建舟、梁宝才、宫翠、李洪方、陈开智、林军、刘鹏翔。

学兔兔 www.bzfxw.com

GB/T 33953—2017

GB/T 20125低合金钢多元素的测定电感耦合等离子体原子发射光谱法

GB/T 28900钢筋混凝土用钢材试验方法

YB/T 081冶金技术标准的数值修约与检测数值的判定

YB/T 4367钢筋在氯离子环境中腐蚀试验方法

YB/T4368钢筋在工业大气中腐蚀试验方法

YB/T 4369钢筋在混凝土中耐氣离子腐蚀性能测试方法

YB/T 5126钢筋混凝土用钢筋弯曲和反向弯曲试验方法

JGJ 18钢筋焊接及验收规程

JGJ/T27钢筋焊接接头试验方法标准

JGJ 107钢筋机械连接技术规程

3定义

GB/T 1499.2界定的以及下列术语和定义适用于本文件*

3 J

耐蚀钢筋 COrrOSiOn resistance bars

根据钢筋使用环境类别的不同，如工业大气腐蚀环境、氣离子腐蚀环境'在钢中加入适量的耐腐蚀 合金元素，如Cu、P、Cr,Ni.Mo、RE等，使其具有耐腐蚀性能,按照热轧或控轧控冷状态交货的钢筋‘

4分类，牌号

4.1钢筋按屈服强度特征值分为400,500级.根据钢筋的使用环境,分为耐工业大气腐蚀钢筋和耐氯 离子腐蚀钢筋.

4.2钢筋牌号的构成及其含义见表L

表1

5订货内容

按本标准订货的合同至少应包括下列内容:

a） 本标准编号3

b） 产品名称F

C）钢筋牌号F

d） 钢筋公称直径，长度及重量（或数量,或盘重L

e） 特殊要求。

6尺寸,外形,重■及允许偏差

钢筋的尺寸，外形，长度、弯曲度和端部，重量及其允许偏差应符合GB/T 1499.2的规定， 7技术要求

7 J牌号和化学成分

7-1.1钢筋牌号及化学成分（熔炼分析）应符合表2的规定』根据需要，可加入V.Nb_xTi等元素,

表2

7.L2 为了进一步提高钢筋的耐腐蚀性能，还可加入下列一神或多种合金元素₁Mo≤0.30⅜, RE<0.05% 等。

7.L3钢的氮含量应不大于0.012%.供方如能保证可不作分析。钢中如有足够数量的氣结合元素, 含篱量的限制可适当放宽所

7」.4钢筋的成品化学成分允许偏差应符合GB/T 222的规定。

7.2冶炼方法

钢由转炉或电炉冶炼，

7.3交货状态及交货型式

7.3」钢筋以热札或控轧控冷状态交货.

7.3.2钢筋通常按直条交货,直径不大于16 mm的钢筋也可按盘卷交货。

7.4力学性能

7.4.1钢筋的下屈服强度Rhl,抗拉强度Rm、断后伸长率A,最大力下总伸长率A眾等力学性能特征值

GB/T 33953—2017

应符合表3的规定•表3所列各力学性能特征值,可作为交货检验的保证值.

7.4.2公称直径28 mm〜40 mm各牌号钢筋的断后伸长率A可降低1 % （绝对值）ι公称直径大于

40 mm各牌号钢筋的断后伸长率A可降低2%（绝对值），

7.4.3对于没有明显屈服的钢筋,下屈服强度特征值RWL应采用规定塑性延伸强度RPO.2 ₀

7.4,4伸长率类型可从A或中选定,但仲裁检验时应采用A宀

7.5工艺性能

7.5J弯曲性能

钢筋应进行弯曲试验，按表4规定的弯曲压头直径弯曲180*后，钢筋受弯曲部位表面不得产生 裂纹。

单位为臺米

7.5.2反向弯曲性能 7.5.2J 对牌号带E的钢筋应进行反向弯曲试验。经反向弯曲试验后，钢筋受弯曲部位表面不得产生 裂纹。

7.5∙2∙2根据需方要求，其他牌号钢筋也可进行反向弯曲试验。

7.5.2∙3可用反向弯曲试验代替弯曲试验，

73,2,4反向弯曲试验的弯曲压头直径比弯曲试验相应增加一个钢筋公称直径.

7∙6其他要求

一疲劳性能、晶粒度、表面质量应符合GB/T 1499.2的规定。

7.7连接性能

7.7.1钢筋推荐使用机械连接，机械连接接头应使用与钢筋耐腐蚀等级相同的合金材料，并按JGJ 107 对接头进行检验。

7.7.2若使用焊接连接方式的，焊接工艺应由供需双方协商经试验确定，使用耐蚀等级相同的焊接材 料进行焊接，并按JGJ/T 27和JGJ 18对接头进行检验_（J

7.8耐腐烛性能

7.8.1 钢筋进行耐腐蚀试验，耐工业大气腐蚀钢筋按照YB/T 4368,耐氧离子腐蚀钢筋按照 YB/T 4367进行检验，耐甄离子腐蚀钢筋也可根据供需双方需求按照YB/T 4369进行检验’

7.8.2钢筋相对腐蚀率采用式（1）计算，钢筋与GB/T 1499.2中HRB400牌号比照，相对腐蚀率低 于 70%,

處心密".业耐腐蚀钢筋的平均腐蚀速率普通钢筋的平均腐蚀速率 相对腐蚀率=------试样总长度X理论重量------

8试验方法 8J 检验项目

8.1」每批钢筋的检验项目、取样数量、取样方法和试验方法应符合表5的规定.

表5

GB/T 33953—2017

8丄2耐腐蚀性能、连接性能、疲劳性能只进行型式试验，即仅在原料*生产工艺、设备有重大变化及新 产品生产时进行检验•型式检验取样方法和试验方法应符合表6的规定•

表6

8.2拉伸、弯曲、反向弯曲试验

8.2.1拉伸，弯曲，反向弯曲试验试样不允许进行车削加工，

822 计算钢筋强度用截面面积采用GB/T 1499.2—2007中所列公称横截面面积。

8.2.3最大力下总延伸率Am的检验，除按表5规定采用GB/T 228.1的有关试验方法外，也可采用 GB/T 2890。中规定的方法。

8.2.4反向弯曲试验应按下列规定进行，

a） 反向弯曲试验时，经正向弯曲后的试样,应在100 C±10 *C温度下保温不少于30 min,经自然 冷却后再反向弯曲，当供方能保证钢筋经人工时效后的反向弯曲性能时，正向弯曲后的试样 亦可在室温下直接进行反向弯曲。

b） 反向弯曲试验:先正向弯曲90。后再反向弯曲20：两个弯曲角度均应在保持载荷时測5L

8.3尺寸測■

8.3.1钢筋内径的测量应精确到OJ mm_d

8.3.2钢筋纵肋、横肋高度的测量,采用测量同一截面两侧横肋中心高度平均值的方法，即测取钢筋最 大外径，滅去该处内径,所得数值的一半为该处肋髙,应精确到OJ mm,

8∙3.3钢筋横肋间距采用测量平均肋距的方法进行测量，即测取钢筋一面上第1个与第11个横肋的 中心距离,该数值除以10即为横肋间距,应精确到0・1 Inm_B

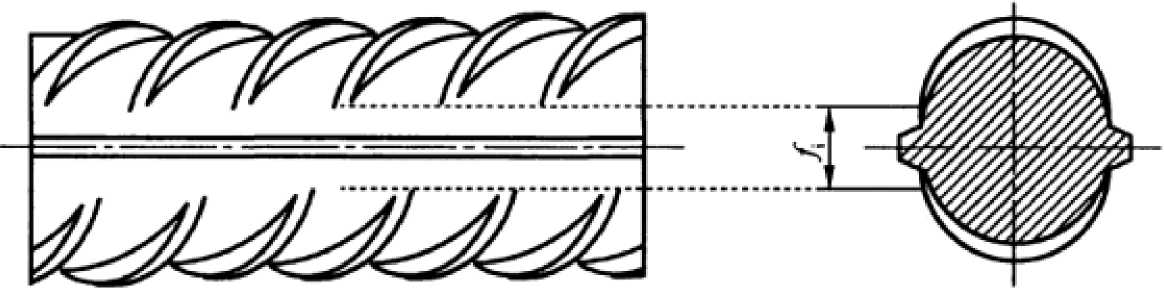

8.3.4钢筋横肋末端间隙测址产品两相邻横肋在垂直于钢筋軸线平面上投影的两末端之间的弦长，测 量示意图见图1.

说明：

/i —横肋末端间隙4

图1钢筋横肋末端间隙测■示意图

8.4重量偏差的测■

8.4.1测域钢筋重量偏差时，试样应从不同根钢筋上截取，数量不少于5支，每支试样长度不小于 500 mm_σ长度应逐支测量,应精确到1 mm_β测量试样总重量时,应精确到不大于总重量的1%。

8.4.2钢筋实际重量与理论重扯的偏差（%）按式（2）计算：

宙岳值善=试样实际总重星一（试样总长度X理论重隊）        U）

里里俯左_     试样总长度X理论重量        .*

8.5数值修约

检验结果的数值修约与判定应符合YB/T 081的规定。

9检验规则

耐腐蚀钢筋的检验分为特征值检验和交货检验。

9.1特征值检验

9.1.1特征值检验适用于下列情况：

a） 供方对产品质量控制的检验；

b） 需方提岀要求，经供需双方协议一致的检验；

C）第三方产品认证及仲裁检验。

9.1.2 特征值检验应按GB/T 1499.2—2007的规定进行。

9.2交货检验

9.2.1检验适用范围

交货检验适用于钢筋验收批的检验。

9.2.2组批规则

9.2.2.1钢筋应按批进行检査和验收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量 通常不大于60 t₀超过60 t的部分，每增加40 t（或不足40 t的余数），增加一个拉伸试验试样和一个弯 曲试验试样。

9.2.2.2允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但各炉罐号含碳量 之差不大于0.02%,含铉量之差不大于0.15%。混合批的重量不大于60 t_o

9.2.3检验项目和取样数■

钢筋检验项目和取样数最应符合表5和表6规定。

• 9.2.4 检验结果

各检验项目的检验结果应符合第6章和第7章的规定。

• 9.2.5 复验与判定

钢筋的复验与判定应符合GB/T 17505的规定。但钢筋的重量偏差项目不允许复验。

10包装、标志和质■证明书

10.1钢筋的表面标志应符合下列规定：

a） 钢筋应在其表面轧上牌号标志，还可依次轧上经注册的厂名（或商标）和公称直径毫米数字。

b） 钢筋牌号以阿拉伯数字加英文字母表示。例如：HRB400a、HRB500a分别以4A、5A表示; HRB400aE.HRB500aE 分别以 4AE.5AE 表示；HRB400c、HRB5OOc 分别以 4C、5C 表示; HRB400cE、HRB500cE分别以4CE、5CE表示。厂名以汉语拼音字头表示。公称直径毫米数 以阿拉伯数字表示。

C）对于直径不大于10 mm的钢筋，也可用表面横肋标志表示钢筋的等级。

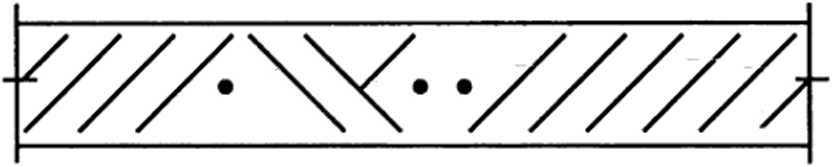

D HRB400a.HRB500a分别以1、2条与横肋反向的肋加2个圆点表示，标志间距内的横肋 取消_JHRB4OOaE、HRB50OaE分别在HRB400a、HRB500a横肋反向的肋基础上，从横肋 反向的肋中部开始顺表面横肋方向加1条肋并加2个圆点表示,标志间距内的横肋取消。 如图2所示。

2） HRB400c.HRB500c分别以1、2条与横肋反向的肋加3个圆点表示，标志间距内的横肋 取消；HRB4OOcE∖HRB500cE分别在HRB400c、HRB500c横肋反向的肋基础上，从横肋 反向的肋中部开始顺表面横肋方向加1条肋并加3个圆点表示，标志间距内的横肋取消。 如图3所示。

HRB400a

〃//*・ 77777厂

HRB500a

〃// Y 77777厂

HRB400aE

”*・ 77777厂

HRB500aE

图 2 直径不大于 IOmm 的 HRB400a.HRB500a.HRB400aE.HRB500aE 的标志

林∙∖∙∙½^

HRB400c

〃〃* •////，

HRB5OOc

"∙y∙∕∕∕∕7

HRB4OOcE

HRB500cE

图 3 直径不大于 10 mm 的 HRB400cʌHRB500c.HRB400cE.HRB500cE 的标志

10.2除上述规定外，钢筋的包装、标志和质量证明书应符合GB/T 2101的有关规定。

中华人民共和国

国家标准一

钢筋混凝土用耐蚀钢筋

GB/T 33953—2017

#

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)

网址 www.spc.net.cn

总编室:(010)68533533 发行中心：(010)51780238 读者服务部:(010)68523946

中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

开本880X1230 1/16印张1字数20千字 2017年7月第一版2017年7月第一次印刷

«

书号：155066 • 1-56839 定价 18. 00 元
