GB/T 34198—2017
Steel Wire rope for CraneS
2017-09-07 发布
2018-06-01 实施
中华人民共和国国家质量监督检验检疫总局宕布 中国国家标准化管理委员会发布
III
l≡f
附录B （规范性附录）捻制前制绳用钢丝的直径允许偏差、锌层重量、单向扭转和反复弯曲性能
附录C （规范性附录）钢丝绳中钢丝（拆股钢丝）的锌层重量、单向扭转和反复弯曲性能要求・・・・・・18
附录D （规范性附录）典型结构、直径、参考重量及强度级别钢丝绳破断拉力对照表
学兔兔 www.bzfxw.com
⅝i
刖 舌
本标准按照GB/T LI一2009给出的规则起草。
本标准由中国钢铁工业协会提出.
本标准由全国钢标准化技术委员会(SAC/TC 183)归口，
本标准负责起草单位：江苏狼由铜绳股份限公司、江苏芸裕金属制品有限公司，上海正申金属制品 有限公司、江苏神王集团钢缆有限公司、咸阳宝石钢管钢绳有限公司、冶金工业信息标准研究院。
本标准主要起草人：邓海燕、张毅、顾小建、薛建军、张冬梅,黄玮颉，支宇塑，任翠英、王玲君、 余绍洪、黄建明，王晶，宁俊。
Dl
学兔兔 www.bzfxw.com
I范围
本标准规定了直径为6 mm〜70 mm不同结构的光面或镀锌起重机用钢丝绳的分类、订货内容，材 料,技术要求，检査•试验、验收方法、包装、标志和质量证明书及选择、保养,维护、安装、检验和报废.
本标准适用于GB/T 20776中界定的桥架型起重机和臂架型起重机用钢丝绳.
2规范性引用文件
下列文件对于本文件的应用是必不可少的■凡是注日期的引用文件,仅注日期的版本适用于本文 件.凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1金属材料 拉伸试验 第1部分:室温试样方法
GB/T 238金属材料线材反复弯曲试验方法
GB/T 239』金属线材 线材 第1部分［单向扭转试验方法
GB/T 1839钢产品镀锌层质量试验方法
GB/T 2104钢丝绳包装,标志及质量证明书的一般规定
GB/T 5972起重机钢丝绳保养、维护，安装，检验和报废
GB/T8170数值修约規则与极限数值的表示和判定
GB/T 8358钢丝绳 实测破断拉力测定方法
GB/T 8706钢丝绳 术语,标记和分类
GB/T 20776起重机械分类
GB/T 21965钢丝绳验收及缺陷术语
GB/T 248ILI起重机和起重机械 钢丝绳选择 第1部分=总则
YB/T 4182钢丝绳含油率测定方法
YB/T 4452钢丝绳纤维芯
NB/SH/T 0387钢丝绳用润滑脂
SH/T 0469—1994 7407号齿轮润滑油
3术语和定义
GB/T 8706界定的术语和定义适用于本文件，
4分类
4 J钢丝绳按钢丝表面状态分为光面钢丝绳和镀锌钢丝绳.
4.2钢丝绳按绳股的形状分为圆股钢丝绳、压实股钢丝绳和三角股钢丝绳.
4.3钢丝绳按绳芯的类别分为肝维芯钢丝绳和钢芯钢丝绳n
4.4钢丝绳按类别分类应符合GB/T 8706规定,其类别、典型结构和直径范围见附录A。未列出的钢 丝绳结构由供需双方协商,按本标准执行,如果需方没有明确要求某种结构钢丝绳时，在同一类别内*
GB/T 34198—2017
结枸的选择由供方确定时
4,5钢丝绳按强度级别分为q 770 MPaj 960 MPa.2 160 MPa.用户有特殊要求时，可按用户要求 生产』

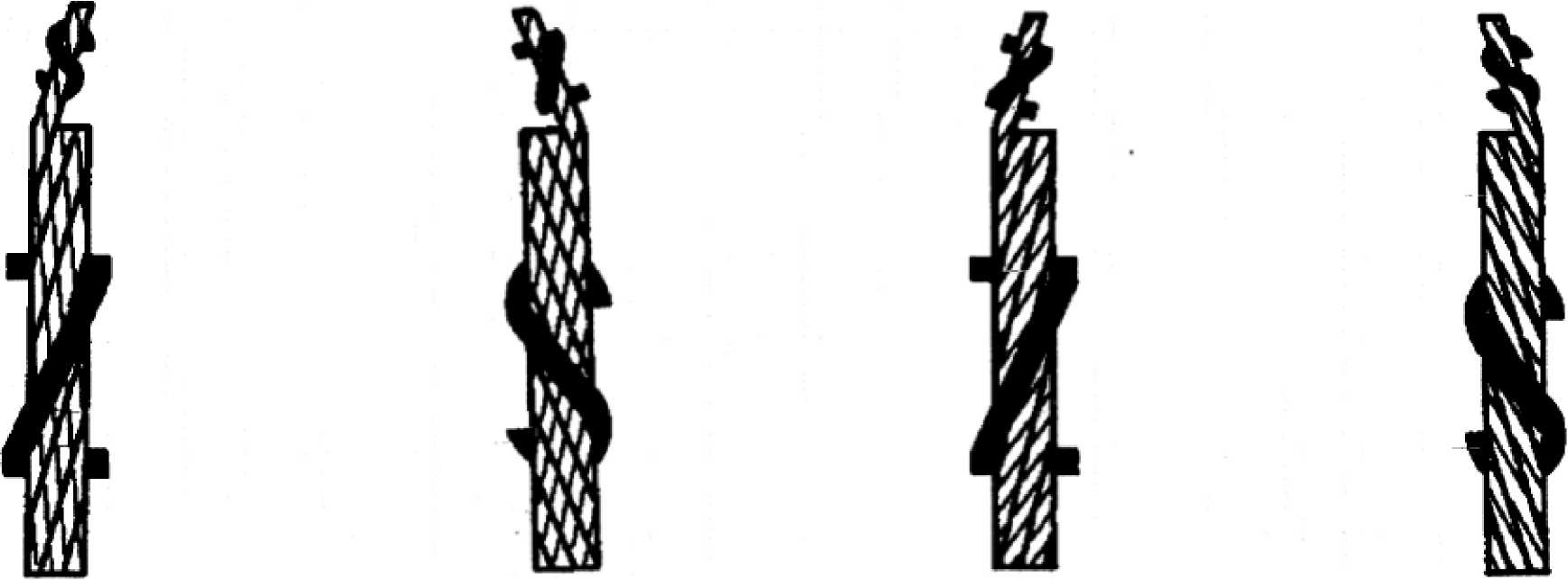

4.6钢丝绳按捻向和捻制类型分为右交互捻 立、左交互捻招、右同向捻M和左同向捻SS四种，见 图L
右交互捻(SZ) 左文互拾(ZS) 右同向捻CIZ) 左同向捻＜sS)
图1钢丝绳捻向和捻制类型示意图
5订货内容
a)
b) C)
d)
e)
f)
g)
h)
i)
按本标准订货的合同或订单应包括以下主要内容,
标准编号F
用途&
钢丝绳结构孑
钢丝绳公称直径W
钢丝绳捻向和捻制类型；
钢丝绳表面状态3
钢丝绳强度级别或最小破断拉力;
数量(长度)I
其他要求。
6钢丝绳材料 6,1制绳用铜丝
6.1.1材料
钢丝所用材料应选用优质碳素铜热轧盘条,并符合GB/T 4354或技术协议的要求，但组成三角股 芯的低碳钢丝■填充丝和朴棱钢丝除外，需方有特殊要求时，由供需双方协商并在合同中注明，
6.L2尺寸，外形及允许偏差
钢丝的实测直径是指同一横截面互相垂直的方向上，两次测量所得直径的算术平均值,其允许偏差 应符合附录B表Bl的要求6
在钢丝同一横截面上最大直建与最小直径之差为钢丝的不圆度.其值应不大于钢丝公称直径的公 差之半。
钢丝表面应无锈蚀.竹节、微裂纹等影响性能的缺陷F钢丝不得散乱,扭转或呈“8”字形。
6.1.3表面状态
钢丝分为光面钢丝.B类镀锌钢丝、A类镀锌钢丝』
镀锌钢丝的最小锌层重量应符合附录B表B.2的要求，
需方有其他镀层材料要求（如锌铝合金）或其他锌层重量要求时，由供需双方协商并在合同中注明,
6.1.4力学性能要求
6.L4∙1抗拉强度
光面或B类镀锌钢丝抗拉强度级别为1 570 MPgl 770 MPa.1 960 MPa.2 160 MPa四个級别' A类镀锌钢丝抗拉强度级别为1 570 MPjl 770 MPa, 1 960 MPa三个级别。组成钢丝绳的钢丝可采 用的强度级别应符合表1的规定°
表1钢丝抗拉强度级别范围
|
铜丝绳强度级别/MPa |
钢建抗拉强度级别范围/MPa |
|
1 770 |
1 5也〜1 960 |
|
1 960 |
1 770—2 160 |
|
2 160 |
1 960 〜2 16。 |
|
it：钢丝绳的最小破断技力是基于钢丝绳的强度级别来计算，而不是按单丝的抗拉强度级别进行计算. | |
对于没有采用上表所列钢丝绳强度级别的钢丝绳,所用钢丝的强度级别可以选用单一强度级别,也 可以选择不超过三个强度级别的组合，
不同强度级别的制绳钢丝抗拉强度的下限值为抗拉强度级别值，其上限允许差值应符合表2规定啞
表2钢丝抗拉强度允许差值
|
钢丝公称直g/mm |
钢丝抗拉强度允许差值/MPa |
|
0,30≤<J<0.50 |
350 |
|
0.50≤iJ<1.00 |
300 |
|
LOO≤3<l∙50 |
260 |
|
1÷50≤J<2.00 |
240 |
|
2.oo≤a |
200 |
6∙1.4∙2单向扭转，反复弯曲
钢丝的最小单向扭转次数和最小反复弯曲次数应符合附录B表B.3和表B.4的要求，
直径小于0∙50 mm的钢丝,单向扭转和反复弯曲试验，由钢丝打结拉伸试验代替，钢丝的打结拉力
不小于对应公称抗拉强度5。％的拉力.
GB/T 34198—2017 6.2 绳芯
6.2.1 纤维芯(Fe)
纤维芯包括天然纤维芯(NFC)、合成纤维芯(SFC)和复合纤维芯CCFe) i
纤维芯应符合YB/T 4452标准规定。
纤维绳芯至少由三股捻制而成，纤维股芯应由合成纤维制成，
合成纤维芯(SFC)也可采用聚酰胺(尼龙)等合成纤维制成.
复合纤维芯(CFC)应由剑麻■合成纤维按一定比例混合制成.
在海边等腐蚀性严重或涉水的环境下的鲜维绳芯应用剑麻纤维绳芯，合成纤维绳芯或复合纤维 绳芯•
除需方另有要求，天然纤维芯应含不低于15%的油脂；合成纤维芯，复合纤维芯应含不低于5%的 油脂，
6.2.2 钢芯(WC)
钢芯包括钢丝股芯(WSC).独立钢丝绳芯［】WRC,IWRC(K)］和聚合物包覆独立钢丝绳芯(EPI-WRC),
除需方另有要求，直径大于12 mτn单层股捻钢丝绳用钢芯应为独立钢丝绳芯，
若需方无特殊要求，压实股钢丝绳用钢芯由供方确定是否为压实股钢芯,但破断拉力应满足本标准 要求’
除需方另有要求，钢芯应含油脂U
6.3油脂
表面脂和麻芯脂应符合NB/SH/T 0387的规定或用户要求.
对于运行频次高■运行速度快的起重机，如中■大型港口起重机用钢丝绳表面脂应符合表3的规定。
表3表面脂技术要求
|
项目* |
质最指标 |
|
滴点17*c |
≥80 |
|
运动黏度XIOO iC)∕(πιm7s) |
≥35 |
|
工作推入度b∕Cl∕10 mm) |
85 〜115 |
|
粘附率V% (66 *C ± 1 C *150 r∕min±10 r∕min) |
>95 |
|
,表中未给出的项目，如外观、腐蚀性能、水分,盐雾试验、水溶性酸或碱、滑落试验，湿熱试臆、低温试验应符合 NB/SH/T 0387 规定 b滴点•运动點度.工作锥人度试験方法按NB/SH/T 0387的相关要求，粘附率试验方法按SH/T 0469—1994附 录A执行. | |
钢丝绳在低于一40 C环境温度下使用时，订货合同中需注明，供方生产时需考虑油脂耐低温性能。
7钢丝绳技术要求
7.1股
股中心钢丝和股纤维芯应具有足够的支撑作用，以使外层包捻的钢丝能均匀捻制，圆股中相邻钢丝
之间宜有均匀的缝隙。
股应捻制均匀、紧密,股中钢丝不应有断丝、交错等制造缺陷。
除非需方另有要求,捻股时应在合拢点前将油脂加入,确保股中每根钢丝都得到充分润滑（股淋油）。
股中直径大于0.4 mm的钢丝，接续应采用对焊连接。同一根股中的钢丝接头间距应大于钢丝绳 直径的18倍；直径小于或等于0.4 mm的钢丝，可采用拧接或插接方式接头。
7.2钢丝绳 7.2.1钢丝绳中钢丝的表面状态
对于光面钢丝绳,仅限于内层丝、中心丝、填充丝及金属芯的光面钢丝允许用镀锌钢丝替代。
对于镀锌钢丝绳,所有制绳钢丝（包括钢芯钢丝）都应是镀锌的。
7.2.2捻制
圆股钢丝绳、压实（股）钢丝绳的捻距应不大于钢丝绳公称直径的7.5倍；三角股钢丝绳、四股压实 钢丝绳的捻距不超过钢丝绳公称直径的9倍。
钢丝绳应捻制均匀、紧密和不松散（阻旋转钢丝绳的不松散性能除外），在展开和无负荷情况下，不 得呈波浪状。钢丝绳中不应存在GB/T 21965中的制造缺陷。
钢丝绳的绳芯应具有足够的支撑作用，以使外层包捻的股均匀捻制。各相邻股之间宜有均匀的 间隙。
钢丝绳的捻向和捻制类型如需方无要求,按右交互捻交货。
7.2.3润滑
除需方另有要求,钢丝绳表面应均匀涂敷防锈润滑油脂。
7.2.4直径 7.2.4.1公称直径
钢丝绳的公称直径是钢丝绳的名义尺寸。附录D列出的是典型的公称直径，未列出的钢丝绳的公 称直径由供需双方协商,参照本标准执行。
7.2.4.2实测直径
钢丝绳的实测直径是按8.2.1规定的方法测得的直径，其允许偏差应符合表4的规定。
7.2.4.3 不圆度
钢丝绳的不圆度应符合表4规定。
表4钢丝绳直径允许偏差及不圆度要求
|
钢丝绳类别 |
直径允许偏差 |
不圆度 |
|
三角股钢丝绳 |
0 〜+ 6% |
≤4⅜ |
|
圆股钢丝绳、压实（股）钢丝绳 |
0 〜+ 4% |
7.2.5长度
7.2.5.1公称长度
钢丝绳的公称长度是在合同中注明的订货长度。
7.2.5.2实测长度
钢丝绳的实测长度按8.2.2规定进行测量。
实测长度在无负荷状态下允许与订货长度的偏差应符合表5的规定。
表5钢丝绳长度允许偏差
|
钢丝绳长度L/m |
允许偏差 |
|
≤400 |
0— 5% |
|
>400〜2 000 |
。〜+ 20 m |
|
>2 000 |
0 〜+ 1% |
7.2.6 重・
7.2.6.1参考重■
钢丝绳的参考重量用kg/100 m表示，并按式(1)计算：
M=W ∙ J2 .................................( 1 )
式中：
M—钢丝绳单位长度的参考重量，单位为千克每百米(kg/100 m)；
W—涂油的某一类别钢丝绳单位长度的参考重量系数,kg∕(100 m∙ mm2),W值在表6中给出；
d——钢丝绳的公称直径，单位为毫米(mm)β
注：重量系数为参考值，相同组别不同结构钢丝绳或同一规格结构不同直径公差的钢丝绳的重最也会有一定区别, 所以按其计算出来的值仅作参考，用户有特殊要求时在订货中注明。
附录D中未列出的钢丝绳结构或公称直径,其参考重量按式(1)进行计算或由供方提供。
7.2.6.2实测重■
钢丝绳的实测重量是钢丝绳的实际净重，应不包括包装盘及其他包装材料的重量。
7.2.7破断拉力
钢丝绳实测破断拉力应不低于规定的相应钢丝绳的最小破断拉力。钢丝绳最小破断拉力按式(2) 计算：
F _K・d*R。 .................................
Fmin 1 000 ( 2)
式中：
Fmin—钢丝绳最小破断拉力，单位为千牛(kN)；
K —某一类别钢丝绳的最小破断拉力系数,K值在表6中给出；
d —钢丝绳公称直径，单位为毫米(mm)；
RO —钢丝绳公称抗拉强度，单位为兆帕(MPa)e
附录D中未列出的钢丝绳结构或公称直径，其最小破断拉力按式(2)进行计算或由供方给出。
表6钢丝绳重置参考系数和最小破断拉力系数
|
组别 |
类别 |
钢丝绳重景系数W |
最小破断拉力系数K | ||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 | ||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 | ||||
|
Wi | |||||
|
Kl |
K2 | ||||
|
kg∕(100 m ∙ mm2) | |||||
|
1 |
6X19M |
0.346 |
0.381 |
0.307 |
0.332 |
|
2 |
6X19 |
0.359 |
0.400 |
0.330 |
0.356 |
|
3 |
6XK19 |
0.405 |
0.462 |
0.373 |
0.402 |
|
4 |
8X19 |
0.340 |
0.407 |
0.293 |
0.356 |
|
5 |
8×K19 |
0.374 |
0.448 |
0.330 |
0.402 |
|
6 |
6X36 |
0.367 |
0.409 |
0.330 |
0.356 |
|
7 |
6XK36 |
0.415 |
0.462 |
0.373 |
0.402 |
|
8 |
8X36 |
0.348 |
0.417 |
0∙293 |
0.356 |
|
9 |
8XK36 |
0.392 |
0.471 |
0.330 |
0.402 |
|
10 |
8×K36 PWRC(K) |
— |
0.500 |
・. . |
0.426 |
|
11 |
18X7 |
0.382 |
0.401 |
0.310 |
0.328 |
|
12 |
18XK7 |
0.432 |
0.453 |
0.350 |
0.370 |
|
13 |
18X19M |
0.382 |
0.401 |
0.310 |
0.328 |
|
14 |
18X19 |
0.382 |
0.401 |
0.310 |
0.328 |
|
15 |
35(W)×7 |
— |
0.454 |
0.360(a) 0.350(b) | |
|
16 |
35(W)×K7 |
— |
0.497 |
— |
0.407(a) 0.395(b) |
|
17 |
23XK7 |
0.490 |
0.420(a) 0.400(b) | ||
|
18 |
6XV25 |
0.405 |
0.429 |
0.3601 |
0∙382∙ |
|
19 |

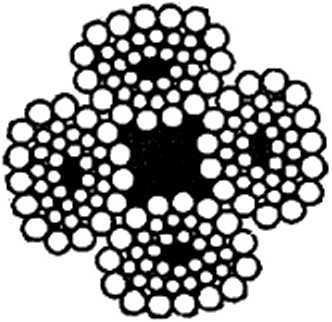

K4X35N |
0.410 |
— |
0.365 | |
注1： 6股压实股钢丝绳压实股钢芯和非压实股钢芯参考重量相差1%〜L5%；8股压实股钢丝绳压实股钢芯和 非压实股钢芯参考重歩相差2%〜2∙5%.
注2： 6股合成纤维芯钢丝绳参考重量允许比上表纤维芯钢丝绳规定值低2⅜∣8股合成纤维芯钢丝绳参考重量 允许比上表纤维芯钢丝绳规定值低4%.
注3：聚合物包覆独立钢丝绳芯钢丝绳破断拉力系数及承最系数参照钢芯钢丝绳.
注4： (a)表示小于或等于1 960 MPa强度级别j(b)表示2 160 MPa强度级别。
,组别18中6XV25类的6×V30结构钢丝绳最小破断拉力系数应比表中低10%∙
7.2.8外观
钢丝绳外观不应存在GB/T 21965标准中的制造缺陷。
7.3钢丝绳中钢丝（拆股钢丝） 7.3.1实测直径
圆股钢丝绳中钢丝实测直径允许有不超过5%钢丝数直径偏差超出附录B中表B.1的相关规定而 不超过规定直径偏差的50%。
压实（股）钢丝绳和三角股钢丝绳中钢丝实测直径不考核,但拆股钢丝的各项试验考核按捻制前的 圆钢丝公称直径进行。
7.3.2镀锌层 7.3.2.1 级别
钢丝镀锌层级别分为A级、B级。
7.3.2.2实测锌层重It
圆股钢丝绳中钢丝的实测最小锌层重量应符合附录C表C.1中的相应规定值,三角股钢丝绳、压实 （股）钢丝绳试验钢丝数中，至少95%的钢丝实测最小锌层重量符合附录C表C.1中相应规定值；如果 锌层重髭不符合本标准规定，而其他性能符合光面钢丝绳要求时,则可按光面钢丝绳交货。
7.3.3实测抗拉强度
钢丝绳中同层同规格钢丝抗拉强度级别应相同，不同层或不同规格钢丝抗拉强度可以选用单一强 度级别，也可以选择不超过三个强度级别的组合。
圆股钢丝绳中钢丝的实测抗拉强度的最小值允许低于相应钢丝抗拉强度级别50 MPae
三角股钢丝绳中钢丝实测抗拉强度下限值为钢丝强度级别的95%。
压实（股）钢丝绳中，同层同规格钢丝的抗拉强度应不低于该直径实测平均抗拉强度的92%。
圆股、三角股钢丝绳中，同层同规格钢丝的实测抗拉强度不得超出其平均值的±8%。
7.3.4单向扭转
圆股钢丝绳、三角股钢丝绳中钢丝的最小单向扭转次数应符合附录C表C.2的规定。
压实（股）钢丝绳中钢丝的最小单向扭转次数应符合附录C表C.3的规定。
7.3.5 反复弯曲
圆股钢丝绳、三角股钢丝绳中钢丝的最小反复弯曲次数应符合附录C表C.4的规定。
压实（股）钢丝绳中钢丝不作反复弯曲要求。
7.3.6打结拉伸
直径小于0.50 mm的钢丝，单向扭转和反复弯曲试验，由钢丝打结拉伸试验代替，钢丝的打结拉力 不小于公称抗拉强度50%的拉力。
7.4其他要求
需方对以上条款有特殊性能试验要求时,有关技术要求由供需双方协议并在合同中注明。
8钢丝绳检查 8.1检查项目和频次
钢丝绳应逐条检査其直径、不圆度、长度、重量、松散性能及其表面质量。
8.2检查方法 8.2.1直径和不圆度
钢丝绳直径和不圆度应用精度为±0∙02 mm的带宽钳口游标卡尺测量。其钳口的宽度要足以跨越 两个相邻的股,见图2。
图2钢丝绳直径测■方法
测量应在无张力或张力不超过5%最小破断拉力的条件下进行。
在相距至少1 m的两截面上，取同一截面相互垂直测量的两个值，四个测量结果的平均值作为钢 丝绳的实测直径。
钢丝绳在同一截面测量直径的最大差值与公称直径之比称为钢丝绳的不圆度。
8.2.2长度测■
在保证订货长度的前提下,钢丝绳长度测量方法由供方确定。有异议时应在无载荷平直的条件下 测量。钢丝绳测量长度以米为单位。
8.2.3 重■测 It
钢丝绳的重量用标准衡器测笊。钢丝绳的重最测量以千克为单位。
8.2.4不松散检查
将钢丝绳一端相对称的两个股解开，约有两个捻距长，当两根股重新复位后,不应自行再散开（阻旋 转钢丝绳除外）。
8.2.5表面质■检査
钢丝绳及其股表面质量,用手感和目测检査。
9钢丝绳试验
9.1试验方式与试验数■
9.1.1试验方式
钢丝绳试验方式分抽样试验和逐条试验,两种方式由供需双方协商选定，订货合同中未注明者，由 供方自行决定。
钢丝绳抽样：连续生产的同一结构、同一公称直径、同一级别、同一捻向和同一表面状态的钢丝绳, 每5个制造长度取一件试验;不足5个制造长度取一件试验;不是连续生产的钢丝绳逐条试验。
逐条试验：每个制造长度的钢丝绳都做相应试验。
9.1.2拆股钢丝试验数・
钢丝绳拆取的股数:单层股钢丝绳任取一股,平行捻密实钢丝绳、阻旋转钢丝绳按表7的规定（焊接 点除外）。用于镀锌层试验的数目为钢丝绳中同一公称直径钢丝总数的10%（修约成整数）。
试验的钢丝不包括股中填充丝、中心丝和钢丝绳中的钢芯。不做试验的钢丝，应按制绳前各该钢丝 公称直径和公称抗拉强度参加钢丝破断拉力总和的计算。
如需方有特殊试验要求,应在订货合同中注明。
表7平行捻密实钢丝绳、阻旋转钢丝绳拆取的股数
|
序号 |
钢丝绳类别 |
夕卜层 |
中层 |
内层 |
|
1 |
8×K36-PWRC(K)类 |
2 |
— |
1 |
|
2 |
18X7 18XK7 |
2 |
1 | |
|
3 |
35(W)×7 35(W)×K7 |
3 |
大股、小股各1 |
1 |
|
4 |
23XK7 |
3 |
—— |
1 |
9.1.3纤维芯润滑剂含■试验
客户有特殊要求或仲裁试验时,应进行试验。
9.2破断拉力试验 9.2.1钢丝绳破断拉力试验有以下两种方式，订货合同中未注明者，由供方自行决定。
9.2.2方法1——实测破断拉力：
钢丝绳实测破断拉力的测定按GB/T 8358规定。
9.2.3方法2——计算（制绳后）破断拉力*
计算破断拉力是钢丝绳内钢丝破断拉力总和除以附录D中相应的系数所得的值。
钢丝绳内钢丝破断拉力总和的测定有两种：
a） 当试验钢丝绳内全部钢丝时,是将每根钢丝的实测破断拉力相加。
b） 当试验钢丝绳内部分钢丝时,钢丝破断拉力总和按式（3）计算：
FB =F0+F1N1 +F2N2+F3N3 + …+ F.N.
式中:
FE
钢丝实测破断拉力总和;
FO —钢丝绳中钢芯的计算破断拉力之和;
F1、F2、F3、・・・、F”
同结构、同直径1股中钢丝的实测破断拉力和不参加试验钢丝的计算破
断拉力之和;
N】、N2、N3、・・・、N”——钢丝绳中同结构、同直径的股数。
平行捻密实钢丝绳、阻旋转钢丝绳同结构、同直径取大于1股试验时,则应以算术平均值来计算。
9.2.4仲裁试验时,按方法1。
9.3拆股钢丝试验
9.3.1拉伸试验
拉伸试验应按GB/T 228.1执行。
9.3.2反复弯曲试验
反复弯曲试验应按GB/T 238执行。
9.3.3单向扭转试验
钢丝单向扭转试验的标距按IOO倍钢丝公称直径确定,单向扭转试验应按GB/T 239.1β
9.3.4镀锌层重量试验
镀锌层重量试验应按GB/T 1839执行。
9.4纤维芯润滑剂含■试验
纤维芯润滑剂含量试验应按YB/T 4182执行。
9.5钢丝绳力学性能的考核
根据实测钢丝绳破断拉力或计算破断拉力，考核钢丝绳级别。
拆股钢丝的反复弯曲和单向扭转值,按钢丝的抗拉强度级考核。
9.6判定规则与复验
9.6.1如果所有试验都符合要求，则该批（或条）钢丝绳合格。
9.6.2按照9.1.2拆股试验时,任一种直径的低值钢丝数不得超过一根3或
如果任一种直径的钢丝低值数为两根或两根以上，则应对该种直径的其他钢丝逐根进行不合格项 目的试验。当同直径的试验钢丝数低于60根时,低值钢丝数不大于三根,则该钢丝绳合格；当同直径的 试验钢丝数大于或等于60根时，低值的钢丝数不大于试验钢丝数的5%（修约成整数），则该钢丝绳 合格。
100%拆股试验时,压实（股）钢丝绳低值钢丝根数不大于试验钢丝总数的5%（修约成整数），圆股 钢丝绳、三角股钢丝绳低值钢丝根数不大于试验钢丝总数的4%（修约成整数），则该钢丝绳合格。
9.6.3按抽样试验的钢丝绳，经复验不合格的钢丝绳应从该批钢丝绳中除去，该批剩余钢丝绳逐条试 验不合格项目，试验合格,该批剩余的钢丝绳应为合格。
9.6.4需方验收试验或仲裁试验，钢丝绳拆股初验不合格时，拆股复验可将其余各股中同一公称直径、 同一抗拉强度的钢丝全部试验其不合格项目，加上原试验结果，按9.6.2中100%拆股试验评定。
9.7仲裁试验
当供需双方对任一试验结果有争议时,应在双方同意的检验机构进行仲裁试验。仲裁试验按本标 准和订货合同规定。仲裁试验应在出厂之日起12个月内进行。若试验结果符合标准和订货合同要求, 认为该钢丝绳合格。
9.8数值修约
钢丝绳的数值修约按YB/T 081的规定进行。
10验收方法
10.1钢丝绳出厂前的验收，由供方或有能力的检测机构进行。
10.2需方的验收，可自行验收也可委托有钢丝绳检验资格的检测机构进行。验收的依据是本标准和 订货合同及供方质量证明书，需方验收应在出厂之日起12个月内进行。
11包装、标志和质量证明书
钢丝绳的包装、标志和质量证明书按GB/T 2104的规定。
12钢丝绳选择、保养、维护、安装、检验和报废
钢丝绳的选择应符合GB/T 24811.1的规定。
钢丝绳的保养、维护、安装、检验和报废应符合GB/T 5972的规定。
|

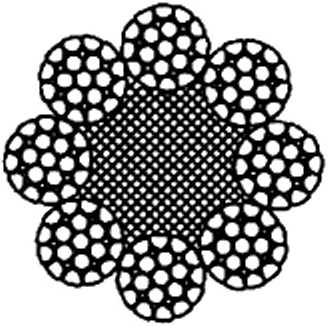

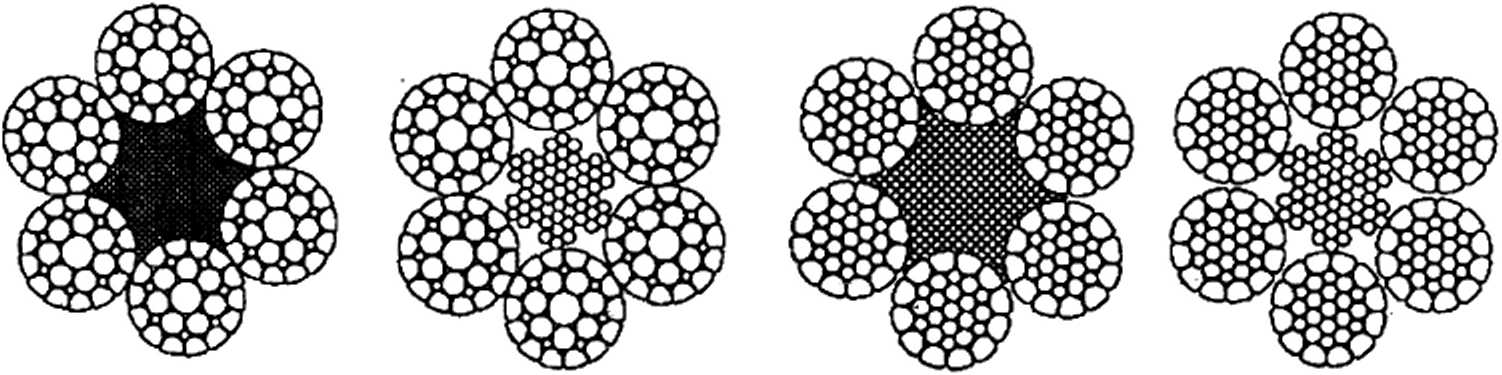

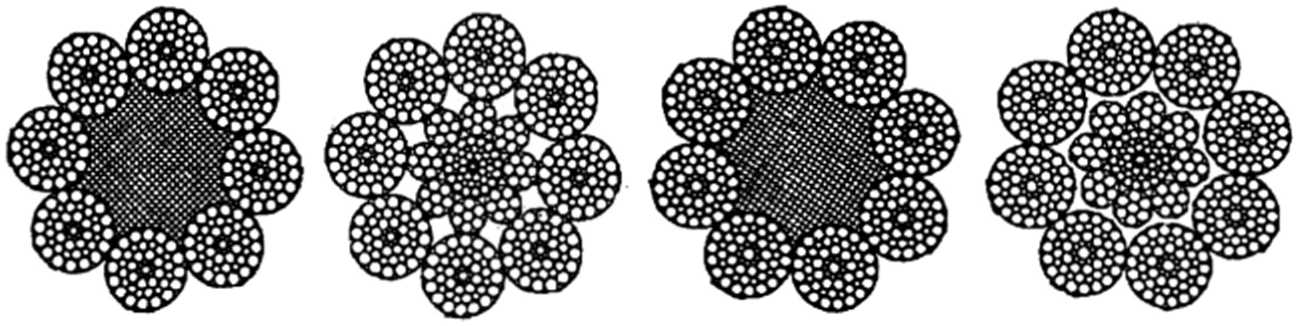

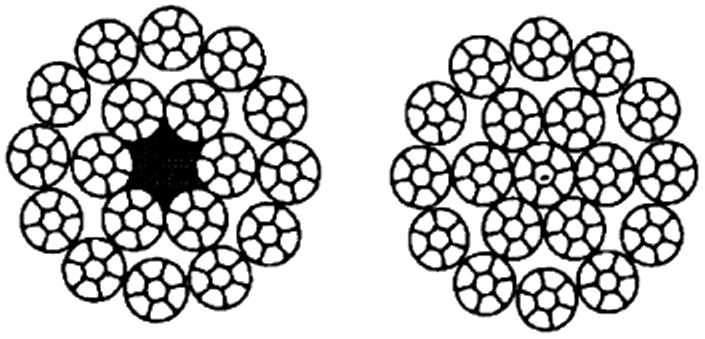

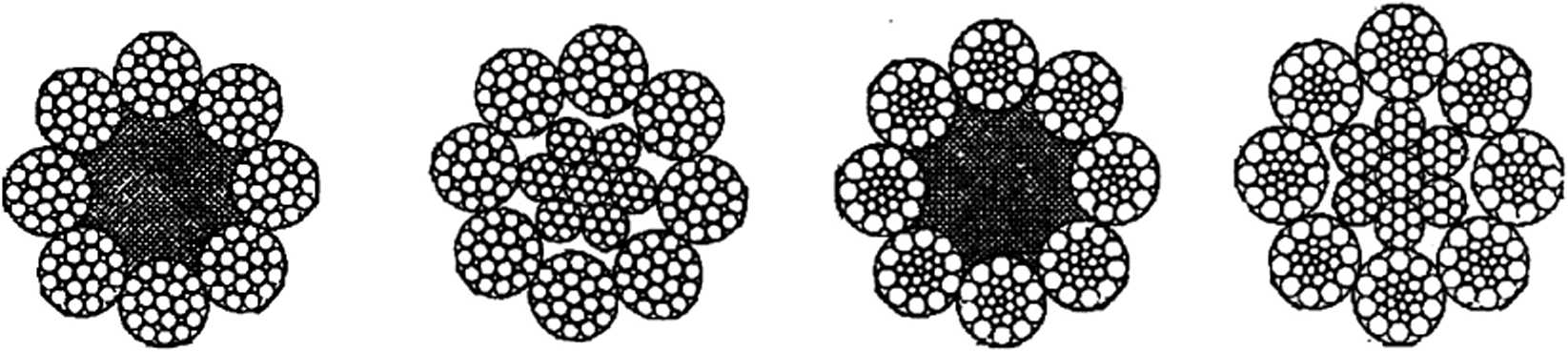

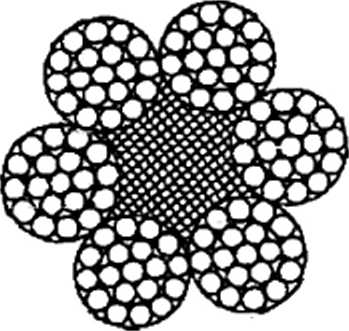

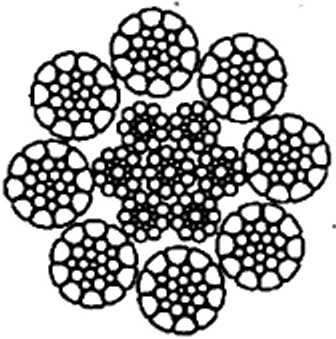

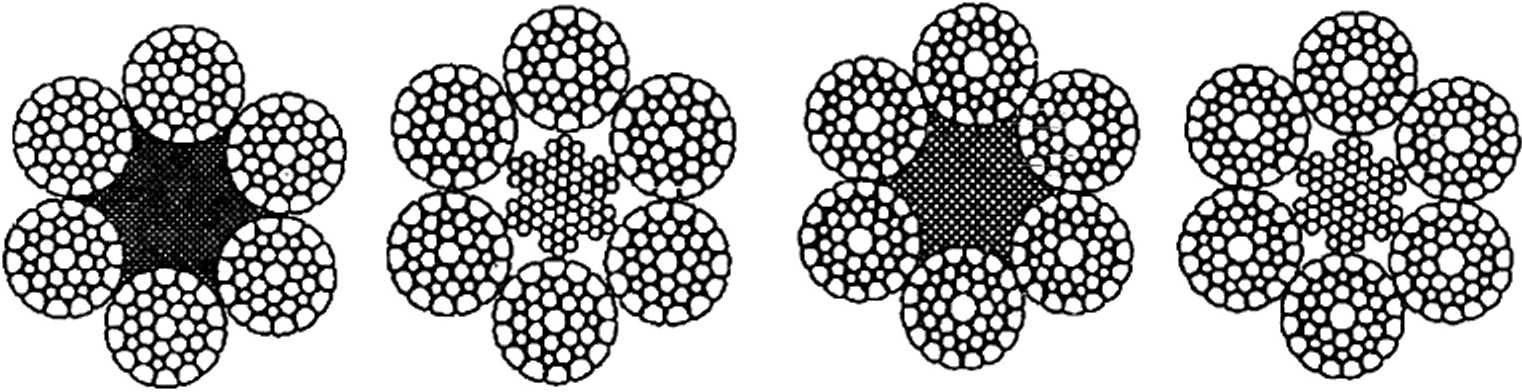

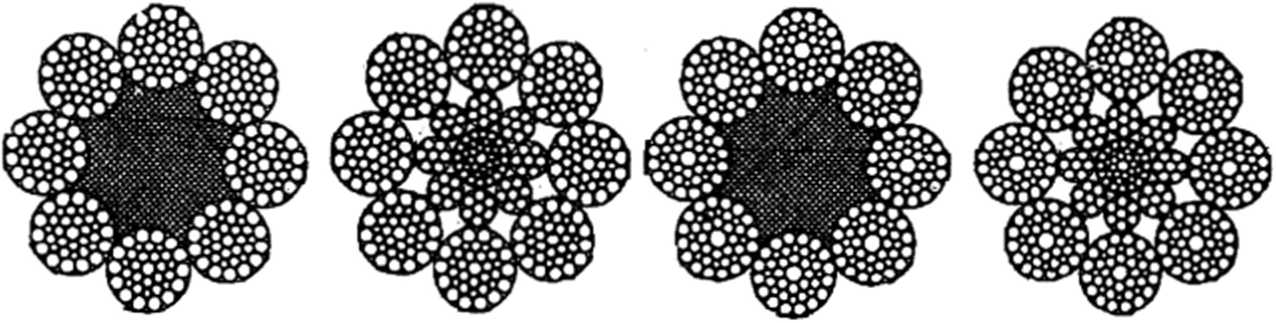

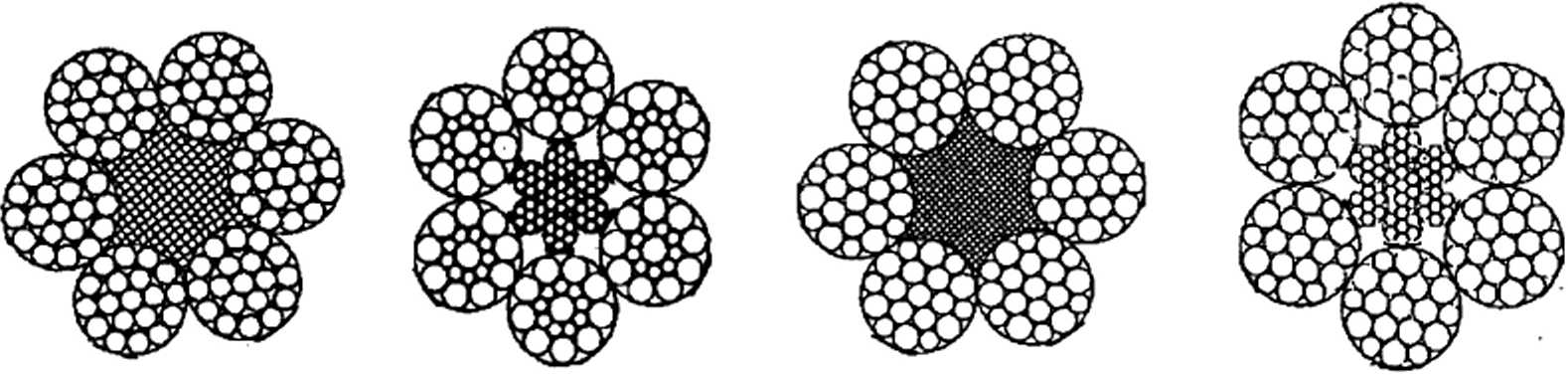

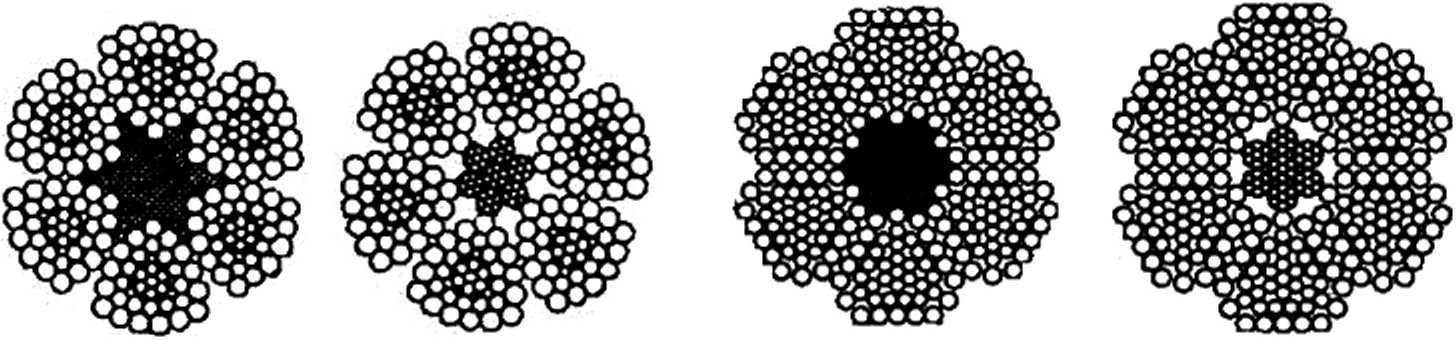

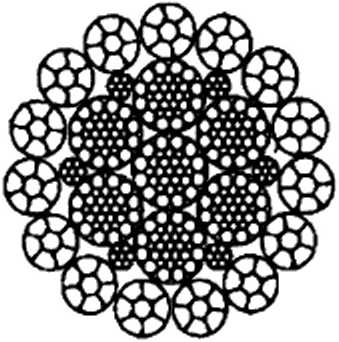

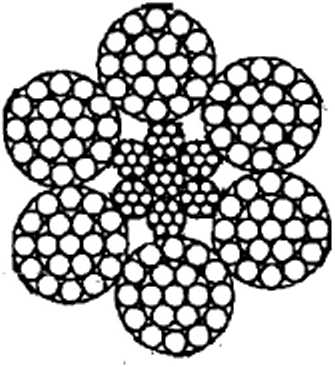

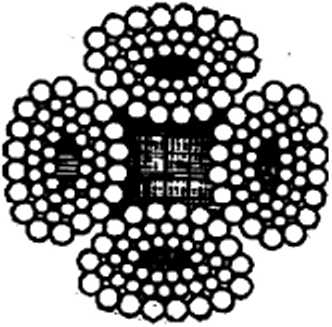

组 别 |
类别 |
钢丝绳 |
外层股 |
典型结构 |
公称直 径范围 mm | |||||
|
股数 |
外层 股数 |
股的 层数 |
钢丝数 |
外层钢 丝数 |
钢丝 层数 |
绳结构 |
股结构 | |||
|

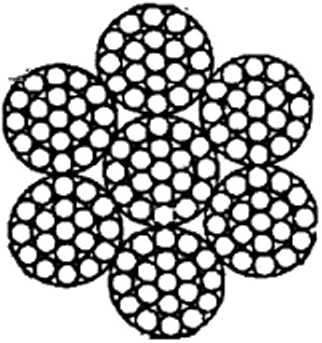

1 |
6X19M |
6 |
6 |
1 |
12 〜19 |
9〜12 |
2 |
6X19 |
(1-6/12) |
6〜46 |
|
2 |

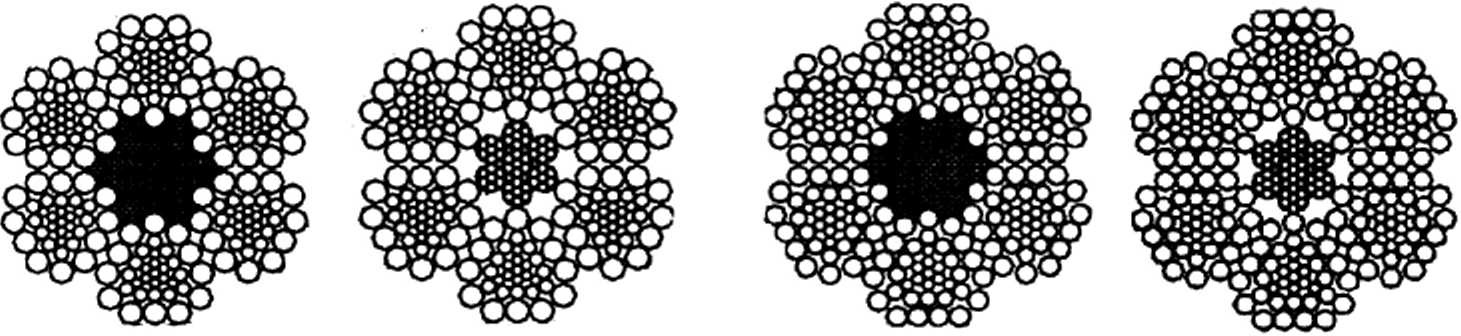

6X19 |
6 |
6 |
1 |
15 〜26 |
7〜12 |
2〜3 |
β×19S 6×19W 6×25F 6 X 26 WS |
(1-9-9) (l-6-6÷6) (1-6-6F-12) (l-5-5÷5-10) |
8〜36 8〜40 12 〜44 12〜40 |
|
3 |
6×K19 |
6×K25F 6XK26WS |
(1-6-6F-12) (1-5-5 + 5-10) |
12 〜44 12 〜40 | ||||||
|
4 |
8X19 |
8 |
8 |
1 |
15 〜26 |
7〜12 |
2〜3 |
8×25F 8 X 26 WS |
(1-6-6F-12) (l-5-5÷5-10) |
12 〜52 12 〜48 |
|
5 |
8XK19 |
8×K25F 8×K26WS |
(1-6-6F-12) (l-5-5÷5-10) |
12 〜52 12 〜48 | ||||||
|
6 |
6X36 |
6 |
6 |
1 |
29 〜57 |
12 〜18 |
3〜4 |

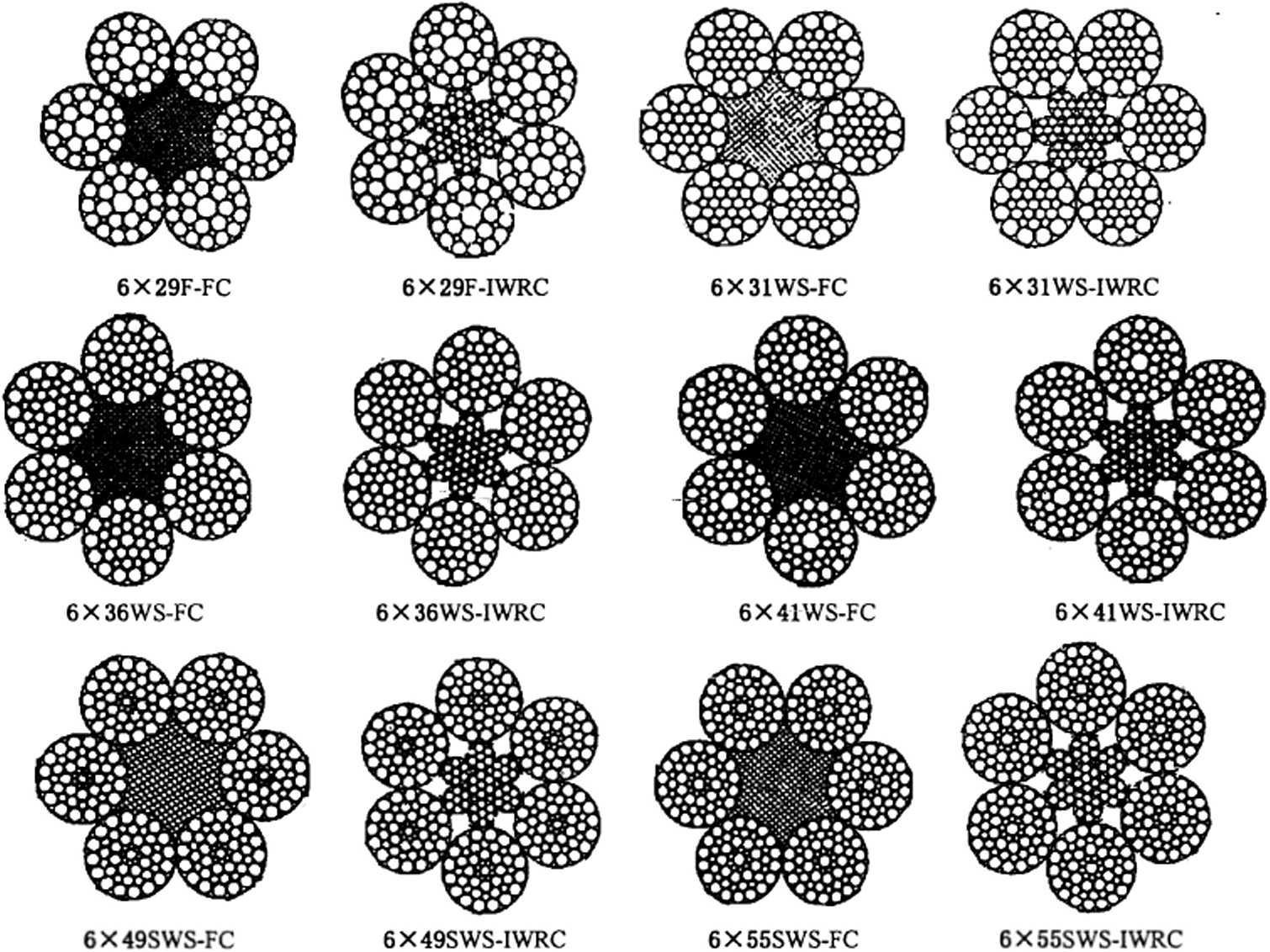

6X29F 6×31WS 6 X 36 WS 6×41WS 6X49SWS 6X55SWS |
(1-7-7F-14) (l-6-6÷6-12) (1-7-7+7-14) (1-8-8 + 8-16) (l-8-8-8÷8-16) (1-9-9-9 + 9-18) |
12 〜44 12 〜46 12 〜60 12 〜60 36〜60 36〜64 |
|
7 |
6×K36 |
6XK29F 6XK31WS 6XK36WS 6XK41WS |
(1-7-7F-14) (1-6-6 + 6-12) (1-7-7+7-14) (1-8-8 + 8-16) |
12 〜44 12 〜46 12 〜68 12 〜68 | ||||||
|
8 |
8X36 |
8 |
8 |
1 |
29 〜57 |
12 〜18 |
3〜4 |
8 X 36 WS 8×41WS 8X49SWS 8X55SWS |
(1-7-7 + 7-14) (1-8-8+8-16) (l-8-8-8÷8-16) (l-9-9-9÷9-18 |
12 〜60 12 〜60 44 〜64 44 〜64 |
|
9 |
8×K36 |
8XK36WS 8XK41WS |
(l-7-7÷7-14) (1-8-8+8-16) |
12 〜70 12 〜70 | ||||||
|
IO |
8XK36WS -PWRC(K) |
16 |
8 |
2 |
29 〜57 |
12 〜18 |
3〜4 |
8XK36WS -PWRC(K) |
(1-7-7 + 7-14) |
12 〜60 |
表AJ (续)
|
组 别 |
类别 |
钢丝绳 |
外层股 |
典型结构 |
公称直 径范围 mm | |||||
|
股数 |
外层 股数 |
股的 层数 |
钢丝数 |
外层钢 丝数 |
钢丝 层数 |
绳结构 |
股结构 | |||
|
11 |
18X7 |
17 〜18 |
10 〜12 |
2 |
5〜9 |
4〜8 |
1 |
18X7 |
(1-6) |
8〜60 |
|
12 |
18XK7 |
18×K7 |
(1-6) |
16 〜60 | ||||||
|
13 |
18X19M |
17 〜18 |
10 〜12 |
2 |
15 〜26 |
7〜12 |
2〜3 |
18X19 |
(1-6-12) |
12 〜60 |
|
14 |
18X19 |
18×19W 18X19S |
(l-6-6÷6) (1-9-9) |
12 〜60 12 〜60 | ||||||
|
15 |
35(W)×7 |
27 〜40 |
15 〜18 |
3 |
5〜9 |
4〜8 |
1 |
35(W)×7 40(W)×7 |
(1-6) |
8〜60 |
|
16 |
35(W)×K7 |
35(W)×K7 40(W)×K7 |
(1-6) |
8〜60 | ||||||
|
17 |
23XK7 |
21 〜27 |
15 〜18 |
2 |
5〜9 |
4〜8 |
1 |
15×K7 |
(1-6) |
16 〜60 |
|
18 |
6XV25 |
6 |
6 |
1 |
15 〜34 |
9〜18 |
1 |
6×V30 6XV25B 6XV28BS 6XV28B 6× V34B |
(6-12-12) (/1X7-3/-12-12) (/1X7-3/-12-15) (/1X7-3/-12-15) (/1X7-3/-15-18) |
20 〜44 20 〜44 32 〜52 32 〜52 38 〜60 |
|
19 |
K4X35N |
4 |
4 |
1 |
28 〜48 |
12 〜18 |
3 |
K4X39FCNS K4X48FCNS |
(FC-9-15-15) (FC-12-18-18) |
8〜48 20 〜50 |
注1：三角股组合芯如/1X7-3/,记为一根钢丝.
注2：与原有的如GB 8918等国家标准比较，有部分与GB/T 8706不一致的习惯写法做了规范:K4×35N习惯记 为 4VX39 类，K4X39FCN S 习惯记为 4V×39S,K4×48FCN S 习惯记为 4V×48S,6×V25 习惯记为 6VX 19.6VX37 类，6XV25B 习惯记为 6V×34,6× V28B 习惯记为 6V X 37,6 X V28BS 习惯记为 6V×37s, 6XV34B习惯记为6V×43o
表B.1钢丝实测直径允许偏差
|
钢丝公称直径3/mm |
允许偏差∕mm | |
|
光面、B类镀锌钢丝 |
A类镀锌钢丝 | |
|
0.30≤<J<0.60 |
±0.01 |
±0.03 |
|
o∙6ogvi∙oo |
±0.02 |
±0.03 |
|
1.00≤^<1.60 |
±0.02 |
±0.04 |
|
L60<SV2∙40 |
±0.03 |
±0.05 |
|
2.40θ<3.70 |
±0.03 |
±0.06 |
|
3∙70<3V4∙00 |
±0.04 |
±0.07 |
表B.2钢丝锌层重■
|
钢丝公称直径S/mm |
最小锌层重ft∕(g∕mj) | |
|
B类镀锌钢丝 |
A类镀锌钢丝 | |
|
0∙30gV0∙40 |
21 |
— |
|
0.40≤^<0.50 |
30 |
—■ |
|
0∙50<SV0∙60 |
40 |
— |
|
0.60≤^<0.70 |
52 |
110 |
|
0∙70<SV0∙80 |
SI |
120 |
|
0∙80<3Vl∙00 |
70 |
132 |
|
1.00≤^<1.20 |
80 |
152 |
|
1.20≤^<1.50 |
92 |
167 |
|
1.50θ<1.90 |
101 |
181 |
|
l∙90QV2∙50 |
110 |
205 |
|
2∙50<8V3∙20 |
125 |
233 |
|
3.20≤^<4.00 |
136 |
243 |
表B∙3钢丝最小单向扭转次数
|
钢丝公称直径8/ mm |
试验长度/ mm |
光面及B级镀锌钢丝 |
A级镀锌钢丝 | |||||
|
公称抗拉强度/MPa | ||||||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
0.5OgVLoo |
IoOXB |
35 |
33 |
27 |
25 |
23 |
21 |
17 |
|
1.00≤5<1.30 |
33 |
31 |
26 |
24 |
21 |
19 |
15 | |
|
1.30VSVI .80 |
32 |
29 |
25 |
23 |
20 |
18 |
14 | |
|
1.80≤5<2.30 |
30 |
28 |
23 |
21 |
19 |
16 |
12 | |
|
2.30≤5<3.00 |
28 |
25 |
21 |
20 |
16 |
13 |
9 | |
|
3.00≤5<3.40 |
26 |
23 |
20 |
19 |
13 |
11 |
7 | |
|
3.40≤5<3.50 |
25 |
22 |
19 |
15 |
13 |
10 |
7 | |
|
3.50≤5<3.70 |
24 |
21 |
18 |
14 |
12 |
9 |
6 | |
|
3.70≤^<4.00 |
23 |
20 |
17 |
16 |
12 |
8 |
. 5 | |
表B.4钢丝最小反复弯曲次数
|
钢丝公称直径8/ mm |
弯曲圆柱半径/ mm |
光面和B类镀锌钢丝 |
A类镀锌钢丝 | |||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
O.5O<SVO.55 |
1.75 |
18 |
17 |
16 |
15 |
13 |
12 |
10 |
|
0.55≤^<0.60 |
16 |
15 |
14 |
12 |
12 |
11 |
8 | |
|
0.60QV0.65 |
12 |
11 |
11 |
9 |
10 |
9 |
6 | |
|
0.65≤^<0.70 |
12 |
11 |
11 |
9 |
9 |
8 |
5 | |
|
0.70≤5<0.75 |
2.50 |
20 |
19 |
18 |
16 |
15 |
14 |
11 |
|
0.75≤5<0.80 |
18 |
17 |
16 |
14 |
14 |
13 |
10 | |
|
0.80≤^<0.85 |
17 |
16 |
15 |
13 |
12 |
11 |
9 | |
|
0.85≤5<0.90 |
15 |
14 |
13 |
11 |
12 |
11 |
8 | |
|
0.90≤5<0.95 |
14 |
13 |
12 |
10 |
11 |
10 |
7 | |
|
0.95≤5<1.00 |
14 |
13 |
12 |
9 |
11 |
10 |
6 | |
|
1.00QVLIo |
3.75 |
19 |
18 |
17 |
15 |
16 |
15 |
12 |
|
1.10≤^<1.20 |
17 |
16 |
15 |
14 |
14 |
13 |
11 | |
|
1.20≤^<1.30 |
15 |
14 |
13 |
13 |
12 |
11 |
9 | |
|
1.30≤5<1.40 |
14 |
13 |
12 |
11 |
11 |
10 |
7 | |
|
1.40WSVL50 |
13 |
12 |
11 |
10 |
10 |
9 |
6 | |
|
1.50≤^<1.60 |
5.00 |
16 |
15 |
14 |
13 |
13 |
12 |
9 |
|
1.60≤^<1.70 |
15 |
14 |
13 |
12 |
12 |
11 |
8 | |
|
1.70≤^<1.80 |
14 |
13 |
12 |
11 |
11 |
10 |
7 | |
|
1.80≤^<1.90 |
13 |
12 |
11 |
9 |
10 |
9 |
6 | |
|
1.90≤5<2.00 |
12 |
11 |
10 |
8 |
9 |
8 |
5 | |
|
钢丝公称直径S/ mm |
弯曲圆柱半径/ mm |
光面和B类镀锌钢丝 |
A类镀锌钢丝 | |||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
2.00≤5<2.10 |
7.50 |
17 |
16 |
15 |
13 |
14 |
13 |
11 |
|
2.10≤5<2.20 |
16 |
15 |
14 |
12 |
13 |
12 |
10 | |
|
2.20≤5<2.30 |
15 |
14 |
13 |
11 |
12 |
11 |
9 | |
|
2.30≤5<2.40 |
15 |
14 |
13 |
11 |
12 |
11 |
9 | |
|
2.40≤^<2.50 |
14 |
13 |
12 |
10 |
11 |
10 |
8 | |
|
2.5OWSV2.60 |
13 |
12 |
11 |
9 |
10 |
9 |
7 | |
|
2.60≤^<2.70 |
12 |
11 |
IG |
8 |
9 |
8 |
6 | |
|
2.70≤5<2.80 |
12 |
11 |
10 |
7 |
9 |
8 |
6 | |
|
2.80≤ff<2.90 |
11 |
10 |
9 |
7 |
8 |
7 |
5 | |
|
2.90≤5<3.00 |
11 |
10 |
9 |
6 |
8 |
7 |
5 | |
|
3.00≤5<3.10 |
10.00 |
14 |
13 |
12 |
9 |
11 |
10 |
8 |
|
3.10≤5<3.20 |
14 |
13 |
12 |
9 |
11 |
10 |
7 | |
|
3.20≤5<3.30 |
13 |
12 |
11 |
8 |
10 |
9 |
6 | |
|
3.30<SV3.40 |
13 |
12 |
11 |
8 |
10 |
9 |
6 | |
|
3.40≤^<3.50 |
12 |
11 |
10 |
7 |
9 |
8 |
5 | |
|
3.50≤5<3.60 |
10 |
9 |
8 |
6 |
9 |
8 |
4 | |
|
3.60≤5<3.70 |
9 |
8 |
7 |
6 |
8 |
7 |
4 | |
|
3.70≤5<3.80 |
9 |
8 |
7 |
4 |
8 |
7 |
— | |
|
3.80≤^<3.90 |
8 |
7 |
6 |
4 |
7 |
6 | ||
|
3.90≤5<4.00 |
8 |
7 |
6 |
4 |
7 |
6 |
■ | |
附录C
表Cl钢丝绳中钢丝最小锌层重It
|
钢丝公称直径 3/mm |
圆股钢丝钢丝绳中钢丝/（g∕m2） |
三角股、压实（股〉钢丝绳中钢丝/（g∕m2） | ||
|
Bft |
A级 |
B级 |
A级 | |
|
0∙30<8V0∙40 |
19 |
— |
— | |
|
0.40≤^<0.50 |
28 |
— |
— | |
|
0.50≤^<0.60 |
38 |
I |
30 |
— |
|
0∙60<8V0∙70 |
48 |
104 |
37 |
82 |
|
0.70≤5<0.80 |
57 |
114 |
45 |
90 |
|
0.80≤(J<1.00 |
66 |
124 |
52 |
97 |
|
1.00≤^<1.20 |
76 |
142 |
60 |
112 |
|
1.20≤^<1.50 |
86 |
157 |
67 |
124 |
|
l∙50<3Vl∙90 |
95 |
171 |
75 |
135 |
|
l∙90<SV2∙50 |
104 |
195 |
82 |
154 |
|
2.50≤^≤3.20 |
119 |
218 |
94 |
172 |
|
3.20≤^≤3.50 |
128 |
238 |
101 |
187 |
|
3.50≤^≤3.70 |
128 |
238 |
101 |
187 |
|
3.70≤^<4.00 |
128 |
238 |
101 |
187 |
表C.2
股钢丝绳、三角股钢丝绳中钢丝最小单向扭转次数
|
钢丝公称 直径3/mm |
试验 长度 |
光面及B级镀锌钢丝 |
A级镀锌钢丝 | |||||
|
公称抗拉强度/MPa | ||||||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
0.50≤5<1.00 |
33 |
31 |
25 |
21 |
21 |
19 |
15 | |
|
1.00≤5<1.30 |
31 |
29 |
24 |
20 |
19 |
17 |
13 | |
|
1.30≤^<L80 |
30 |
27 |
23 |
19 |
18 |
16 |
12 | |
|
1.80≤5<2.30 |
28 |
26 |
21 |
18 |
17 |
14 |
10 | |
|
2.30≤^<3.00 |
IoOXB |
26 |
23 |
19 |
16 |
14 |
11 |
8 |
|
3∙00≡≤SV3∙40 |
24 |
21 |
18 |
14 |
9 |
7 |
5 | |
|
3∙40<8V3∙50 |
22 |
19 |
16 |
12 |
8 |
6 |
4 | |
|
3∙50<SV3∙70 |
20 |
17 |
13 |
11 |
7 |
5 |
3 | |
|
3.70≤5<4.00 |
18 |
15 |
12 |
10 |
7 |
5 |
3 | |
表
C3压实（股）钢丝绳中钢丝的最小单向扭转次
|
钢丝公称 ⅛"Λ/mm |
>÷H>kL ftp / |
光面及B级镀锌钢丝 — |
A级镀锌钢丝 | |||||
|
ΓΠ TTI |
________________公称抗拉强度/MPa | |||||||
|
mill |
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | |
|
0.50≤5<1.00 |
30 |
28 |
22 |
20 |
16 |
14 |
12 | |
|
1.00≤^<1.30 |
28 |
26 |
20 |
18 |
15 |
13 |
11 | |
|
1.30≤^<1.80 |
27 |
24 |
19 |
17 |
14 |
12 |
10 | |
|
1.80≤5<2.30 |
25 |
23 |
18 |
16 |
13 |
11 |
8 | |
|
2∙30<5V3∙00 |
IOOXB |
23 |
21 |
17 |
14 |
12 |
9 |
6 |
|
3∙00<8V3∙40 |
22 |
19 |
15 |
12 |
8 |
6 |
4 | |
|
3∙40<SV3∙50 |
20 |
17 |
13 |
10 |
7 |
5 |
3 | |
|
3∙50<SV3∙70 |
18 |
15 |
11 |
9 |
6 |
4 |
2 | |
|
3.70≤5<4.00 |
16 |
14 |
10 |
8 |
6 |
4 |
2 | |
表C.4圆股钢丝绳、三角股钢丝绳中钢丝最小反复弯曲次数
|
钢丝公称直径 8∕τnτn |
弯曲压头 直径∕mm |
光面和B类镀锌钢丝 |
A类镀锌钢丝 | |||||
|
公称抗拉强度/MPa | ||||||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
0.50≤5<0.55 |
1.75 |
16 |
15 |
14 |
13 |
11 |
10 |
8 |
|
0.55≤5<0.60 |
14 |
13 |
12 |
10 |
10 |
9 |
6 | |
|
0.60≤^<0.65 |
10 |
9 |
9 |
7 |
8 |
7 |
4 | |
|
0.65≤^<0.70 |
10 |
9 |
9 |
7 |
7 |
6 |
3 | |
|
0.70W8V0.75 |
2.50 |
18 |
17 |
16 |
14 |
13 |
12 |
9 |
|
0.75≤^<0.80 |
16 |
15 |
14 |
12 |
12 |
11 |
8 | |
|
0.80VSVO.85 |
15 |
14 |
13 |
11 |
10 |
9 |
7 | |
|
0.85≤^<0.90 |
13 |
12 |
11 |
9 |
10 |
9 |
6 | |
|
0.90≤^<0.95 |
12 |
11 |
10 |
8 |
9 |
8 |
5 | |
|
0.95VSVLOO |
12 |
11 |
10 |
7 |
9 |
8 |
4 | |
|
1.0OgVLIO |
3.75 |
17 |
16 |
15 |
13 |
14 |
13 |
10 |
|
1.10≤^<1.20 |
15 |
14 |
13 |
12 |
12 |
11 |
9 | |
|
1.20≤^<1.30 |
13 |
12 |
11 |
11 |
10 |
9 |
7 | |
|
1.30≤^<1.40 |
12 |
11 |
10 |
9 |
9 |
8 |
5 | |
|
1.40≤^<1.50 |
11 |
10 |
9 |
8 |
8 |
7 |
4 | |
|
1.50≤^<1.60 |
5.00 |
14 |
13 |
12 |
11 |
11 |
10 |
7 |
|
1.6OWSVl.70 |
13 |
12 |
11 |
10 |
10 |
9 |
6 | |
|
1.7OgVI.80 |
12 |
11 |
10 |
9 |
9 |
8 |
5 | |
|
1.80WSVL90 |
11 |
10 |
9 |
7 |
8 |
7 |
4 | |
|
1.90≈≤SV2.00 |
10 |
9 |
8 |
6 |
7 |
6 |
3 | |
表C.4 （续）
|
钢丝公称宜径 8/mm |
弯曲压头 直 β∕mm |
光面和B类镀锌钢丝 |
A类镀锌钢丝 | |||||
|
公称抗拉强度/MPa________________ | ||||||||
|
1 570 |
1 770 |
1 960 |
2 160 |
1 570 |
1 770 |
1 960 | ||
|
2.00≤^<2.10 |
7.50 |
15 |
14 |
13 |
11 |
12 |
11 |
9 |
|
2.10≤d<2.20 |
14 |
13 |
12 |
10 |
11 |
10 |
8 | |
|
2.20≤a<2.30 |
13 |
12 |
11 |
9 |
10 |
9 |
7 | |
|
2.30<8V2.40 |
13 |
12 |
11 |
9 |
10 |
9 |
7 | |
|
2.40≤^<2.50 |
12 |
11 |
10 |
8 |
9 |
8 |
6 | |
|
2.50<8V2.60 |
11 |
10 |
9 |
7 |
8 |
7 |
5 | |
|
2.60QV2.70 |
10 |
9 |
8 |
6 |
7 |
6 |
4 | |
|
2.70≤5<2.80 |
10 |
9 |
8 |
5 |
7 |
6 |
4 | |
|
2.80≤5<2.90 |
9 |
8 |
7 |
5 |
6 |
5 |
3 | |
|
2.90M8V3.00 |
9 |
8 |
7 |
4 |
6 |
5 |
3 | |
|
3.00≤5<3.10 |
10.00 |
12 |
11 |
10 |
7 |
9 |
8 |
6 |
|
3.10≤5<3.20 |
12 |
11 |
10 |
7 |
9 |
8 |
5 | |
|
3.20≤5<3.30 |
11 |
10 |
9 |
6 |
8 |
7 |
4 | |
|
3.30≤^<3.40 |
11 |
10 |
9 |
6 |
8 |
7 |
4 | |
|
3.4O≤<5<3.5O |
10 |
9 |
8 |
5 |
7 |
6 |
3 | |
|
3.50≤^<3.60 |
8 |
7 |
6 |
4 |
7 |
6 |
2 | |
|
3.60≤a<3.70 |
7 |
6 |
5 |
4 |
6 |
5 |
2 | |
|
3.70≤^<3.80 |
7 |
6 |
5 |
2 |
6 |
5 |
— | |
|
3.80W8V3.90 |
6 |
5 |
4 |
2 |
5 |
4 |
I ■ II | |
|
3.90θ<4.00 |
6 |
5 |
4 |
2 |
5 |
4 |
— | |
6×19-FC
6 X19-WSC
6X19-IWRC
表D.1 6×19M类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径次∕mm |
钢丝绳参考重最/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝At |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
6 |
12.5 |
13.7 |
19.6 |
21.2 |
21.7 |
23.4 |
23.9 |
25.8 |
|
7 |
17.0 |
18.7 |
26.6 |
28.8 |
29.5 |
31.9 |
32.5 |
35.1 |
|
8 |
22.1 |
24.4 |
34.8 |
37.6 |
38.5 |
41.6 |
42.4 |
45.9 |
|
9 |
28.0 |
30.9 |
44.0 |
47.6 |
48.7 |
52.7 |
53.7 |
58.1 |
|
IO |
34.6 |
38.1 |
54.3 |
58.8 |
60.2 |
65.1 |
66.3 |
71.7 |
|
12 |
49.8 |
54.9 |
78.2 |
84.6 |
86.6 |
93.7 |
95.5 |
103 |
|
14 |
67.8 |
74.7 |
107 |
115 |
118 |
128 |
130 |
141 |
|
16 |
88.6 |
97.5 |
139 |
150 |
154 |
167 |
170 |
184 |
|
18 |
112 |
123 |
176 |
190 |
195 |
211 |
215 |
232 |
|
20 |
138 |
152 |
217 |
235 |
241 |
260 |
265 |
287 |
|
22 |
167 |
184 |
263 |
284 |
291 |
315 |
321 |
347 |
|
24 |
199 |
219 |
313 |
338 |
347 |
375 |
382 |
413 |
|
26 |
234 |
258 |
367 |
397 |
407 |
440 |
448 |
485 |
|
28 |
271 |
299 |
426 |
461 |
472 |
510 |
520 |
562 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重最/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢心 钢丝绳 |
纤维芯 钢丝绳 |
tT2 -4÷- 钢心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
30 |
311 |
343 |
489 |
529 |
542 |
586 |
597 |
645 |
|
32 |
354 |
390 |
556 |
602 |
616 |
666 |
679 |
734 |
|
34 |
400 |
440 |
628 |
679 |
696 |
752 |
767 |
829 |
|
36 |
448 |
494 |
704 |
762 |
780 |
843 |
859 |
929 |
|
38 |
500 |
550 |
785 |
849 |
869 |
940 |
958 |
1 040 |
|
40 |
554 |
610 |
869 |
940 |
963 |
1 040 |
1 060 |
1 150 |
|
42 |
610 |
672 |
959 |
1 040 |
1 060 |
1 150 |
1 170 |
1 260 |
|
44 |
670 |
738 |
1 050 |
1 140 |
1 160 |
1 260 |
1 280 |
1 390 |
|
46 |
732 |
806 |
1 150 |
1 240 |
1 270 |
1 380 |
1 400 |
1 520 |
最小破断拉力系数 Kl =0.307 K2 =0.332
参考重風系数 W】=0.346 W2 =0.381
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力× 1.226（纤维芯）或1.321（钢芯）。
D.2 第2组6×19类（见图D.2和表D.2）

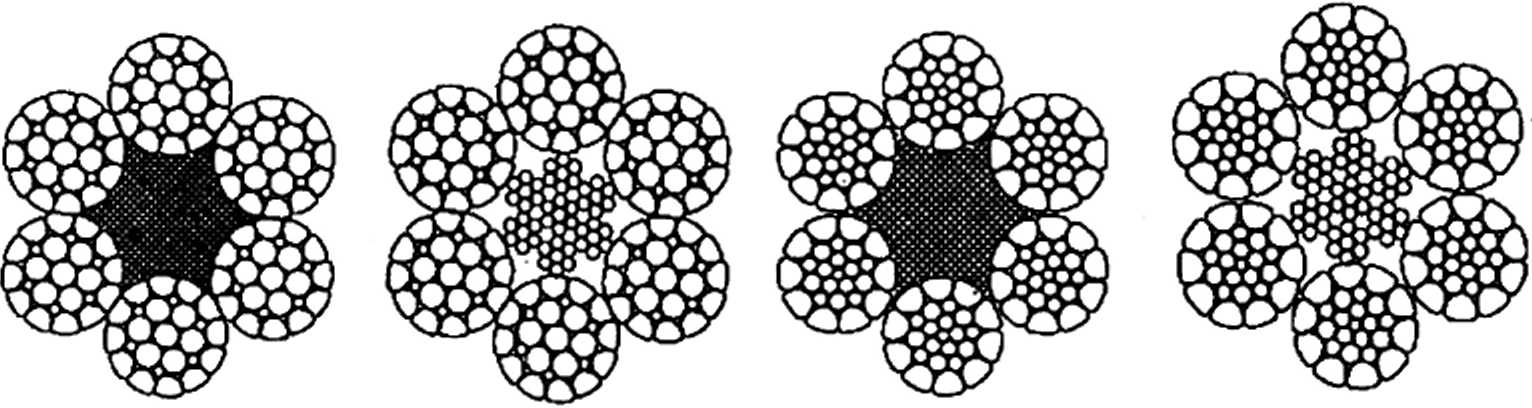

6×19S-FC 6× 19S-IWRC 6×19W-FC 6×19W-IWRC
6 X 25F-FC 6 X 25F-IWRC 6 X 26WS-FC 6 X 26WS-IWRC

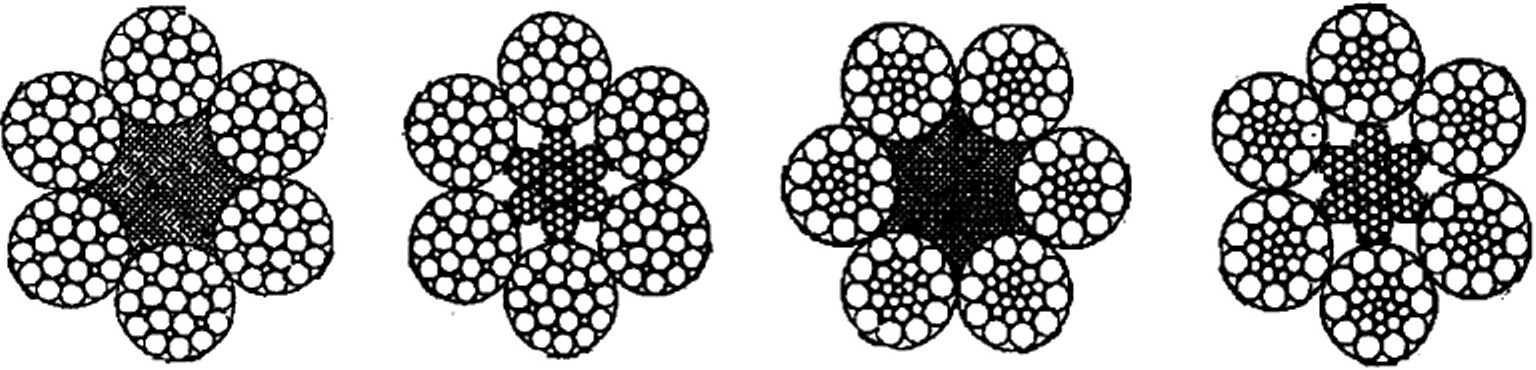

图D.2 6X19类钢丝绳典型结构图示
表D∙2 6×19类钢丝绳参考重置及破断拉力表
|
钢丝绳公称 直径d/mTn |
钢丝绳参考重最/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
_____________钢丝绳最小破断拉力/kN ___ | ||||||||
|
纤维芯 钢丝绳 |
ta -4♦-钢心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
8 |
23.0 |
25.6 |
37.4 |
40.3 |
41.4 |
44.7 |
45.6 |
49.2 |
|
9 |
29.1 |
32.4 |
47.3 |
51.0 |
52.4 |
56.5 |
57.7 |
62.3 |
|
10 |
35.9 |
40.0 |
58?4 |
63.0 |
64.7 |
69.8 |
71.3 |
76.9 |
|
12 |
51.7 |
57.6 |
84.1 |
90.7 |
93.1 |
100 |
103 |
Ill |
|
14 |
70.4 |
78.4 |
114 |
124 |
127 |
137 |
140 |
151 |
|
16 |
91.9 |
102 |
150 |
161 |
166 |
179 |
182 |
197 |
|
18 |
116 |
130 |
189 |
204 |
210 |
226 |
231 |
249 |
|
20 |
144 |
160 |
234 |
252 |
259 |
279 |
285 |
308 |
|
22 |
174 |
194 |
283 |
305 |
313 |
338 |
345 |
372 |
|
24 |
207 |
230 |
336 |
363 |
373 |
402 |
411 |
443 |
|
26 |
243 |
270 |
395 |
426 |
437 |
472 |
482 |
520 |
|
28 |
281 |
314 |
458 |
494 |
507 |
547 |
559 |
603 |
|
30 |
323 |
360 |
526 |
567 |
582 |
628 |
642 |
692 |
|
32 |
368 |
410 |
598 |
645 |
662 |
715 |
730 |
787 |
|
34 |
415 |
462 |
675 |
728 |
748 |
807 |
824 |
889 |
|
36 |
465 |
518 |
757 |
817 |
838 |
904 |
924 |
997 |
|
38 |
518 |
578 |
843 |
910 |
934 |
1 010 |
1 030 |
1 IlO |
|
40 |
574 |
640 |
935 |
1 010 |
1 030 |
1 120 |
1 140 |
1 230 |
|
42 |
633 |
706 |
1 030 |
-1 no- |
1 140 |
1 230 |
-「260~ |
1 360 |
|
44 |
695 |
774 |
1 130 |
1 220 |
1 250 |
1 350 |
1 380 |
1 490 |
最小破断拉力系数 Kl=O.330 K2=0.356
参考重量系数 Wl =0.359 W2 =0.400
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力× 1.226（纤维芯）或1.321（钢芯），当股内钢丝的数目为19根 或19根以下时，采用系数1.214（纤维芯）或1.308（钢芯）.
D.3第3组6× K19类（见图D.3和表D.3）
6XK25F-FC
6×K25F-IWRC
6×K26WS-FC
6×K26WS-IWRC
图D.3 6×K19类钢丝绳典型结构图示
表D∙3 6×K19类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
58.3 |
66.5 |
95.1 |
102 |
105 |
113 |
116 |
125 |
|
14 |
79.4 |
90.6 |
129 |
139 |
143 |
154 |
158 |
170 |
|
16 |
104 |
118 |
169 |
182 |
187 |
202 |
206 |
222 |
|
18 |
131 |
150 |
214 |
231 |
237 |
255 |
261 |
281 |
|
20 |
162 |
185 |
264 |
285 |
292 |
315 |
322 |
347 |
|
22 |
196 |
224 |
320 |
344 |
354 |
381 |
390 |
420 |
|
24 |
233 |
266 |
380 |
410 |
421 |
454 |
464 |
500 |
|
26 |
274 |
312 |
446 |
481 |
494 |
533 |
545 |
587 |
|
28 |
318 |
362 |
518 |
558 |
573 |
618 |
632 |
681 |
|
30 |
365 |
416 |
594 |
640 |
658 |
709 |
725 |
781 |
|
32 |
415 |
473 |
676 |
729 |
749 |
807 |
825 |
889 |
|
34 |
468 |
534 |
763 |
823 |
845 |
911 |
931 |
1 000 |
|
36 |
525 |
599 |
856 |
922 |
947 |
1 020 |
1 040 |
1 130 |
|
38 |
585 |
667 |
953 |
1 030 |
1 060 |
1 140 |
1 160 |
1 250 |
|
40 |
648 |
739 |
1 060 |
1 140 |
1 170 |
1 260 |
1 290 |
1 390 |
|
42 |
714 |
815 |
1 160 |
1 260 |
1 290 |
1 390 |
1 420 |
1 530 |
|
44 |
784 |
894 |
1 280 |
1 380 |
1 420 |
1 530 |
1 560 |
1 680 |
最小破断拉力系数Kl=O.373 K2 =0.402
参考重量系数 WI =0.405 W2 =0.462
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.214（纤维芯）或1.260（钢芯）,
D.4 第4组 8×19类（见图D.4和表D.4）
8X25F-FC
8X25F-IWRC
8X26WS-FC
8×26WS-IWRC

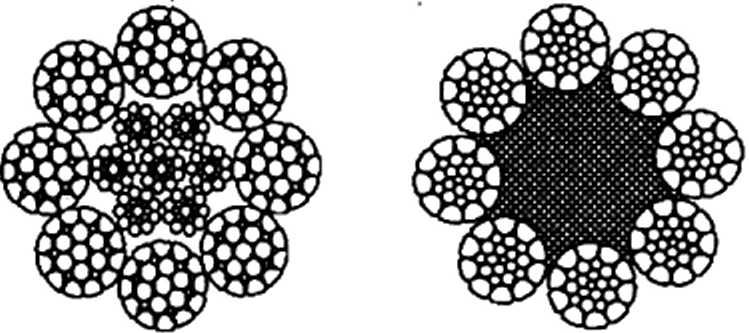

图D.4 8×19类钢丝绳典型结构图示
表D∙4 8×19类钢丝绳参考重量及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重最/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
____ 钢丝绳最小破断拉力/kN____________ | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
La -M-钢心 钢丝绳 |
纤维芯 钢丝绳 |
ΛX3 -4♦-钢心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
49.0 |
58.6 |
74.7 |
90.7 |
8∑7 |
100 |
9L1 |
IIl |
|
14 |
66.6 |
85.3 |
102 |
124 |
113 |
137 |
124 |
151 |
|
16 |
87.0 |
Ill |
133 |
161 |
147 |
179 |
162 |
197 |
|
18 |
110 |
141 |
168 |
204 |
186 |
226 |
205 |
249 |
|
20 |
136 |
174 |
207 |
252 |
230 |
279 |
253 |
308 |
|
22 |
165 |
211 |
251 |
305 |
278 |
338 |
306 |
372 |
|
24 |
196 |
251 |
299 |
363 |
331 |
402 |
365 |
443 |
|
26 |
230 |
294 |
351 |
426 |
388 |
472 |
428 |
520 |
|
28 |
267 |
341 |
407 |
494 |
450 |
547 |
496 |
603 |
|
30 |
306 |
392 |
467 |
567 |
517 |
628 |
570 |
692 |
|
32 |
348 |
445 |
531 |
645 |
588 |
715 |
648 |
787 |
|
34 |
393 |
503 |
600 |
728 |
664 |
807 |
732 |
889 |
|
36 |
441 |
564 |
672 |
817 |
744 |
904 |
820 |
997 |
|
38 |
491 |
628 |
749 |
910 |
829 |
1 010 |
914 |
1 110 |
|
40 |
544 |
696 |
830 |
1 010 |
919 |
1 120 |
1 010 |
1 230 |
|
42 |
600 |
767 |
915 |
1 110 |
1 010 |
1 230 |
1 120 |
1 360 |
|
44 |
658 |
842 |
1 000 |
1 220 |
1 110 |
1 350 |
1 230 |
1 490 |
|
46 |
719 |
920 |
1 100 |
1 330 |
1 220 |
1 480 |
1 340 |
1 630 |
|
48 |
783 |
1 000 |
1 190 |
1 450 |
1 320 |
1 610~ |
1 460 |
1 770 |
|
50 |
850 |
1 090 |
1 300 |
1 580 |
1 440 |
1 740 |
1 580 |
1 920 |
|
52 |
919 |
1 180 |
1 400 |
1 700 |
1 550 |
1 890 |
1 710 |
2 080 |
最小破断拉力系数 Kɪ =0.293 K2 =0.356
参考重電系数 Wl =0∙340 W? =0∙407
注:最小钢丝破断拉力总和=钢丝绳最小破断拉力X 1.226（纤维芯）或1.374（钢芯）。
D.5 第5组 8× K19类（见图D.5和表D.5）
8XK25F-FC
8×K25F-IWRC
8XK26WS-FC
8XK26WS-IWRC
图D∙5 8×K19类钢丝绳典型结构图示
表D∙5 8×K19类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d∕τnτn |
钢丝绳参考重髭/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝■ |
钢芯 钢丝绳 |
纤维芯 钢丝■ |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
Aef -H- 钢心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
53.9 |
64.5 |
84.1 |
102 |
93.1 |
113 |
103 |
125 |
|
14 |
73.3 |
87.8 |
114 |
139 |
127 |
154 |
140 |
170 |
|
16 |
95.7 |
115 |
150 |
182 |
166 |
202 |
182 |
222 |
|
18 |
121 |
145 |
189 |
231 |
210 |
255 |
231 |
281 |
|
20 |
150 |
179 |
234 |
285 |
259 |
315 |
285 |
347 |
|
22 |
181 |
217 |
283 |
344 |
313 |
381 |
345 |
420 |
|
24 |
215 |
258 |
336 |
410 |
373 |
454 |
411 |
500 |
|
26 |
253 |
303 |
395 |
481 |
437 |
533 |
482 |
587 |
|
28 |
293 |
351 |
458 |
558 |
507 |
618 |
559 |
681 |
|
30 |
337 |
403 |
526 |
640 |
582 |
709 |
642 |
781 |
|
32 |
383 |
459 |
598 |
729 |
662 |
807 |
730 |
889 |
|
34 |
432 |
518 |
675 |
823 |
748 |
911 |
824 |
1 000 |
|
36 |
485 |
581 |
757 |
922 |
838 |
1 020 |
924 |
1 130 |
|
38 |
540 |
647 |
843 |
1 030 |
934 |
1 140 |
1 030 |
1 250 |
|
40 |
598 |
717 |
935 |
1 140 |
1 030 |
1 260 |
1 140 |
1 390 |
|
42 |
660 |
790 |
1 030 |
1 260 |
1 140 |
1 390 |
1 260 |
1 530 |
|
44 |
724 |
867 |
1 130 |
1 380 |
1 250 |
1 530 |
1 380 |
1 680 |
|
46 |
791 |
948 |
1 240 |
1 510 |
1 370 |
1 670 |
1 510 |
1 840 |
|
48 |
862 |
1 030 |
1 350 |
1 640 |
1 490 |
1 820 |
1 640 |
2 000 |
|
50 |
935 |
1 120 |
1 460 |
1 780 |
1 620 |
1 970 |
1 780 |
2 170 |
|
52 |
1 010 |
1 210 |
1 580 |
1 920 |
1 750 |
2 130 |
1 930 |
2 350 |
最小破断拉力系数 Kl =0.330 KZ =0.402
参考重最系数 WI =0.374 W2 =0.448
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.214（纤维芯）或1.260（钢芯）.
|
钢丝绳公称 直径d/mm |
钢丝绳参考重ift∕ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绿 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
52.8 |
58.9 |
84.1 |
90.7 |
93.1 |
100 |
103 |
Ill |
|
14 |
71.9 |
80.2 |
114 |
124 |
127 |
137 |
140 |
151 |
|
16 |
94.0 |
105 |
150 |
161 |
166 |
179 |
182 |
197 |
|
18 |
119 |
133 |
189 |
204 |
210 |
226 |
231 |
249 |
|
20 |
147 |
164 |
234 |
252 |
259 |
279 |
285 |
308 |
|
22 |
178 |
198 |
283 |
305 |
313 |
338 |
345 |
372 |
|
24 |
211 |
236 |
336 |
363 |
373 |
402 |
411 |
443 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 銅丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
26 |
248 |
276 |
395 |
426 |
437 |
472 |
482 |
520 |
|
28 |
288 |
321 |
458 |
494 |
507 |
547 |
559 |
603 |
|
30 |
330 |
368 |
526 |
567 |
582 |
628 |
642 |
692 |
|
32 |
376 |
419 |
598 |
645 |
662 |
715 |
730 |
787 |
|
34 |
424 |
473 |
675 |
728 |
748 |
807 |
824 |
889 |
|
36 |
476 |
530 |
757 |
817 |
838 |
9C1 |
924 |
997 |
|
38 |
530 |
591 |
843 |
910 |
934 |
1 010 |
1 030 |
1 110 |
|
40 |
587 |
654 |
935 |
1 010 |
1 030 |
1 120 |
1 140 |
1 230 |
|
42 |
647 |
721 |
1 030 |
1 110 |
1 140 |
1 230 |
1 260 |
1 360 |
|
44 |
711 |
792 |
1 130 |
1 220 |
1 250 |
1 350 |
1 380 |
1 490 |
|
46 |
777 |
865 |
1 240 |
1 330 |
1 370 |
1 480 |
1 510 |
1 630 |
|
48 |
846 |
942 |
1 350 |
1 450 |
1 490 |
1 610 |
1 640 |
1 770 |
|
50 |
918 |
1 020 |
1 460 |
1 580 |
1 620 |
1 740 |
1 780 |
1 920 |
|
52 |
992 |
1 110 |
1 580 |
1 700 |
1 750 |
1 890 |
1 930 |
2 080 |
|
54 |
1 070 |
1 190 |
1 700 |
1 840 |
1 890 |
2 030 |
2 080 |
2 240 |
|
56 |
1 150 |
1 280 |
1 830 |
1 980 |
2 030 |
2 190 |
2 240 |
2 410 |
|
58 |
1 230 |
1 380 |
1 960 |
2 120 |
2 180 |
2 350 |
2 400 |
2 590 |
|
60 |
1 320 |
1 470 |
2 100 |
2 270 |
2 330 |
2 510 |
2 570 |
2 770 |
|
62 |
1 410 |
1 570 |
2 250 |
2 420 |
2 490 |
2 680 |
2 740 |
2 960 |
|
64 |
1 500 |
1 680 |
2 390 |
2 580 |
2 650 |
2 860 |
2 920 |
3 150 |
最小破断拉力系数 KI =0.330 K2 =0.356
参考重鼠系数 Wl=O.367 W2 =0.409
注：最小钢丝破断拉力忌和=钢丝绳最小破断拉力× 1.226（纤维芯）或1.321（钢芯）.
D.7第7组6× K36类(见图D.7和表D.7)
6 X K29F-FC 6 X K29F-IwRC 6×K31 WS-FC 6 X K3IWS-IWRC
6 X K36WS-FC 6 X K36WS-IWRC 6 X K4IWS-FC 6 X K41WS-IWRC

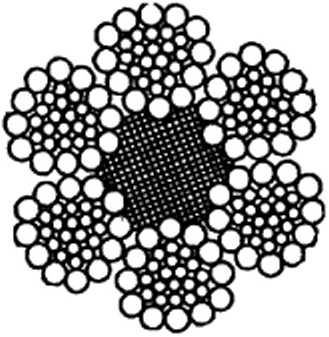

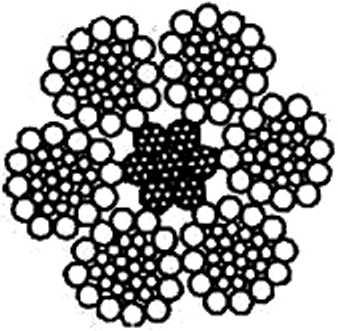

图D∙7 6×K36类钢丝绳典型结构图示
表D∙7 6×K36类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ (kg∕100 m) |
钢丝绛公__ | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
____________钢丝绳最小破断拉力/kN____________ | ||||||||
|
纤维芯 钢丝绳 |
ta -* 钢心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
59.8 |
66.5 |
95.1 |
102 |
105 |
113 |
116 |
125 |
|
14 |
81.3 |
90.6 |
129 |
139 |
143 |
154 |
158 |
170 |
|
16 |
106 |
118 |
169 |
182 |
187 |
202 |
206 |
222 |
|
18 |
134 |
150 |
214 |
231 |
237 |
255 |
261 |
281 |
|
20 |
166 |
185 |
264 |
285 |
292 |
315 |
322 |
347 |
|
22 |
201 |
224 |
320 |
344 |
354 |
381 |
390 |
420 |
|
24 |
239 |
266 |
380 |
410 |
421 |
454 |
464 |
500 |
|
26 |
281 |
312 |
446 |
481 |
494 |
533 |
545 |
587 |
|
28 |
325 |
362 |
518 |
558 |
573 |
618 |
632 |
681 |
|
30 |
374 |
416 |
594 |
640 |
658 |
709 |
725 |
781 |
|
32 |
425 |
473 |
676 |
729 |
749 |
807 |
825 |
889 |
|
34 |
480 |
534 |
763 |
823 |
845 |
911 |
931 |
1 000 |
|
36 |
538 |
599 |
856 |
922 |
947 |
1 020 |
1 040 |
1 130 |
|
38 |
599 |
667 |
953 |
1 030 |
1 060 |
1 140 |
1 160 |
1 250 |
|
40 |
664 |
739 |
1 060 |
1 140 |
1 170 |
1 260 |
1 290 |
1 390 |
表D∙7 （续）
|
钢丝绳公称 直径d∕mTΛ |
钢丝绳參考重量/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
________ 钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
42 |
732 |
815 |
1 160 |
1 260 |
1 290 |
1 390 |
1 420 |
1 530 |
|
44 |
803 |
894 |
1 280 |
1 380 |
1 420 |
1 530 |
1 560 |
1 680 |
|
46 |
878 |
978 |
1 400 |
1 510 |
1 550 |
1 670 |
1 700 |
1 840 |
|
48 |
956 |
1 060 |
1 520 |
1 640 |
1 680 |
1 820 |
1 860 |
2 000 |
|
50 |
1 040 |
1 160 |
1 650 |
1 780 |
1 830 |
1 970 |
2 010 |
2 170 |
|
52 |
1 120 |
1 250 |
1 790 |
1 920 |
1 980 |
2 130 |
2 180 |
2 350 |
|
54 |
1 210 |
1 350 |
1 930 |
2 070 |
2 130 |
2 300 |
2 350 |
2 530 |
|
56 |
1 300 |
1 450 |
2 070 |
2 230 |
2 290 |
2 470 |
2 530 |
2 720 |
|
58 |
1 400 |
1 550 |
2 220 |
2 390 |
2 460 |
2 650 |
2 710 |
2 920 |
|
60 |
1 490 |
1 660 |
2 380 |
2 560 |
2 630 |
2 840 |
2 900 |
3 130 |
|
62 |
1 600 |
1 780 |
2 540 |
2 740 |
2 810 |
3 030 |
3 100 |
3 340 |
|
64 |
1 700 |
1 890 |
2 700 |
2 910 |
2 990 |
3 230 |
3 300 |
3 560 |
|
66 |
1 810 |
2 010 |
2 880 |
3 100 |
3 180 |
3 430 |
3 510 |
3 780 |
|
68 |
1 920 |
2 140 |
3 050 |
3 290 |
3 380 |
3 640 |
3 730 |
4 020 |
最小破断拉力系数 Ki =0.373 K： =0.402
参考重暈系数 W1 =0.415 W2 =0.462
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力X1∙2M（纤维芯）或1.260（钢芯）.
D.8 第8组8×36类（见图D.8和表D.8）
8X36WS-FC
8×36 WS-IWRC
8×41 WS-FC
8×41 WS-IWRC
8X55SWS-FC
8X55SWS-IWRC
8X49SWS-FC
8 X 49S WS-IWRC
图D∙8 8×36类钢丝绳典型结构图示
表D∙8 8×36类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
12 |
50.1 |
60.0 |
74.7 |
90.7 |
82.7 |
100 |
91.1 |
Ill |
|
14 |
68.2 |
81.7 |
102 |
123.5 |
113 |
137 |
124 |
151 |
|
16 |
89.1 |
107 |
133 |
161.3 |
147 |
179 |
162 |
197 |
|
18 |
113 |
135 |
168 |
204.2 |
186 |
226 |
205 |
249 |
|
20 |
139 |
167 |
207 |
252.0 |
230 |
279 |
253 |
308 |
|
22 |
168 |
202 |
251 |
305.0 |
278 |
338 |
306 |
372 |
|
24 |
200 |
240 |
299 |
362.9 |
331 |
402 |
365 |
443 |
|
26 |
235 |
282 |
351 |
426.0 |
388 |
472 |
428 |
520 |
|
28 |
273 |
327 |
407 |
494.0 |
450 |
547 |
496 |
603 |
|
30 |
313 |
375 |
467 |
567.1 |
517 |
628 |
570 |
692 |
|
32 |
356 |
427 |
531 |
645.2 |
588 |
715 |
648 |
787 |
|
34 |
402 |
482 |
600 |
728.4 |
664 |
807 |
732 |
889 |
|
36 |
451 |
540 |
672 |
816.6 |
744 |
904 |
820 |
997 |
|
38 |
503 |
602 |
749 |
909.9 |
829 |
1 010 |
914 |
1 110 |
|
40 |
557 |
667 |
830 |
1 010 |
919 |
1 120 |
1 010 |
1 230 |
|
42 |
614 |
736 |
915 |
1 110 |
1 010 |
1 230 |
1 120 |
1 360 |
|
44 |
674 |
807 |
1 000 |
1 220 |
1 110 |
1 350 |
1 230 |
1 490 |
|
46 |
736 |
882 |
1 100 |
1 330 |
1 220 |
1 480 |
1 340 |
1 630 |
|
48 |
802 |
961 |
1 190 |
1 450 |
1 320 |
1 610 |
1 460 |
1 770 |
|
50 |
870 |
1 040 |
1 300 |
1 580 |
1 440 |
1 740 |
1 580 |
1 920 |
|
52 |
941 |
1 130 |
1 400 |
1 700 |
1 550 |
1 890 |
1 710 |
2 080 |
|
54 |
1 010 |
1 220 |
1 510 |
1 840 |
1 670 |
2 030 |
I 850 |
2 240 |
|
56 |
1 090 |
1 310 |
1 630 |
1 980 |
1 800 |
2 190 |
1 980 |
2 410 |
|
58 |
1 170 |
1 400 |
1 740 |
2 120 |
I 930 |
2 350 |
2 130 |
2 590 |
|
60 |
1 250 |
1 500 |
1 870 |
2 270 |
2 070 |
2 510 |
2 280 |
2 770 |
|
62 |
I 340 |
1 600 |
1 990 |
2 420 |
2 210 |
2 680 |
2 430 |
2 960 |
|
64 |
1 430 |
1 710 |
2 120 |
2 580 |
2 350 |
2 860 |
2 590 |
3 150 |
最小破断拉力系数 K1 =0.293 K2 =0.356
参考重最系数 W1 =0.348 W2 =0.417
注：最小钢丝破断拉力志和=钢丝绳最小破断拉力× 1.226（纤维芯）或1.374（钢芯）.
8×K36WS-FC
8 ×K36WS-IWRC
8×K41WS-FC
8 X K41WS-IWRC
|
钢丝绳公称 直役d/mm |
钢丝绳参考重最/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝■ |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
冽心 钢丝绳 | |
|
12 |
56.4 |
67.8 |
84.1 |
102 |
93.1 |
113 |
103 |
125 |
|
14 |
76.8 |
92.3 |
114 |
139 |
127 |
154 |
140 |
170 |
|
16 |
100 |
121 |
150 |
182 |
166 |
202 |
182 |
222 |
|
18 |
127 |
153 |
189 |
231 |
210 |
255 |
231 |
281 |
|
20 |
157 |
188 |
234 |
285 |
259 |
315 |
285 |
347 |
|
22 |
190 |
228 |
283 |
344 |
313 |
381 |
345 |
420 |
|
24 |
226 |
271 |
336 |
410 |
373 |
454 |
411 |
500 |
|
26 |
265 |
318 |
395 |
481 |
437 |
533 |
482 |
587 |
|
28 |
307 |
369. |
458 |
558 |
507 |
618 |
559 |
681 |
|
30 |
353 |
424 |
526 |
640 |
582 |
709 |
642 |
781 |
|
32 |
401 |
482 |
598 |
729 |
662 |
807 |
730 |
889 |
|
34 |
453 |
544 |
675 |
823 |
748 |
911 |
824 |
1 000 |
|
36 |
508 |
610 |
757 |
922 |
838 |
1 020 |
924 |
1 130 |
|
38 |
566 |
680 |
843 |
1 030 |
934 |
1 140 |
1 030 |
1 250 |
|
40 |
627 |
754 |
935 |
1 140 |
1 030 |
1 260 |
1 140 |
1 390 |
|
42 |
691 |
831 |
1 030 |
1 260 |
1 140 |
1 390 |
1 260 |
1 530 |
|
44 |
759 |
912 |
1 130 |
1 380 |
I 250 |
1 530 |
1 380 |
1 680 |
|
46 |
829 |
997 |
1 240 |
1 510 |
1 370 |
1 670 |
1 510 |
1 840 |
|
48 |
903 |
1 090 |
1 350 |
1 640 |
1 490 |
1 820 |
1 640 |
2 000 |
|
50 |
980 |
1 180 |
1 460 |
1 780 |
1 620 |
1 970 |
1 780 |
2 170 |
|
52 |
1 060 |
1 270 |
1 580 |
1 920 |
1 750 |
2 130 |
1 930 |
2 350 |
|
钢丝绳公称 直径d∕mτn |
钢丝绳参考重量/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 ! |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
54 |
1 140 |
1 370 |
1 700 |
2 070 |
1 890 |
2 300 |
2 080 |
2 530 |
|
56 |
1 230 |
1 480 |
1 830 |
2 230 |
2 030 |
2 470 |
2 240 |
2 720 |
|
58 |
1 320 |
1 580 |
1 960 |
2 390 |
2 180 |
2 650 |
2 400 |
2 920 |
|
60 |
1 410 |
1 700 |
2 100 |
2 560 |
2 330 |
2 840 |
2 570 |
3 130 |
|
62 |
1 510 |
1 810 |
2 250 |
2 740 |
2 490 |
3 030 |
2 740 |
3 340 |
|
64 |
1 610 |
1 930 |
2 390 |
2 910 |
2 650 |
3 230 |
2 920 |
3 560 |
|
66 |
1 710 |
2 050 |
2 540 |
3 100 |
2 820 |
3 430 |
3 100 |
3 780 |
|
68 |
1 810 |
2 180 |
2 700 |
3 290 |
2 990 |
3 640 |
3 300 |
4 020 |
|
70 |
1 920 |
2 310 |
2 860 |
3 490 |
3 170 |
3 860 |
3 490 |
4 250 |
最小破断拉力系数KI =0.330 KI =0.402
参考重量系数 Wl =0.392 W2 =0.471
注：最小钢丝破断拉力怠和=钢丝绳最小破断拉力×1.214(纤维芯)或1.260(钢芯)•
D.10 第 10 组 8 × K36-PWRC(K)类(见图 D.10 和表 D∙10)
8XK36WS∙PWRC(K)

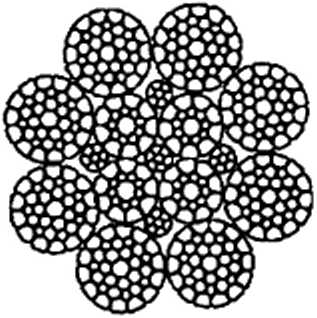

图DJO 8×K36-PWRC(K)类钢丝绳典型结构图示
表D∙10 8×K36-PWRC(K)类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重匿/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
12 |
72.0 |
109 |
120 |
133 |
|
14 |
98.0 |
148 |
164 |
180 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重髭/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
16 |
128 |
193 |
214 |
236 |
|
18 |
162 |
244 |
271 |
298 |
|
20 |
200 |
302 |
334 |
368 |
|
22 |
242 |
365 |
404 |
445 |
|
24 |
288 |
434 |
481 |
530 |
|
26 |
338 |
510 |
564 |
622 |
|
28 |
392 |
591 |
655 |
721 |
|
30 |
450 |
679 |
751 |
828 |
|
32 |
512 |
772 |
855 |
942 |
|
34 |
578 |
872 |
965 |
1 060 |
|
36 |
648 |
977 |
1 080 |
1 190 |
|
38 |
722 |
1 090 |
1 210 |
1 330 |
|
40 |
800 |
1 210 |
1 340 |
1 470 |
|
42 |
882 |
1 330 |
1 470 |
1 620 |
|
44 |
968 |
1 460 |
1 620 |
1 780 |
|
46 |
1 060 |
1 600 |
1 770 |
1 950 |
|
48 |
1 150 |
1 740 |
1 920 |
2 120 |
|
50 |
1 250 |
1 890 |
2 090 |
2 300 |
|
52 |
1 350 |
2 040 |
2 260 |
2 490 |
|
54 |
1 460 |
2 200 |
2 430 |
2 680 |
|
56 |
1 570 |
2 360 |
2 620 |
2 890 |
|
58 |
1 680 |
2 540 |
2 810 |
3 100 |
|
60 |
1 800 |
2 710 |
3 010 |
3 310 |
|
最小破断拉力系数K2 =0.426 | ||||
|
参考重重系数 W2 =0.500 | ||||
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力X 1.250. | ||||
DJI 第 11 组 18X7、18X19、18X19M 类（见图 D.11 和表 Dal）
18X7-FC
18X7-WSC
18×19W-FC
18X19W-WSC
18X19S-FC 18 X19S-WSC 18 X19-FC 18 X 19-WSC

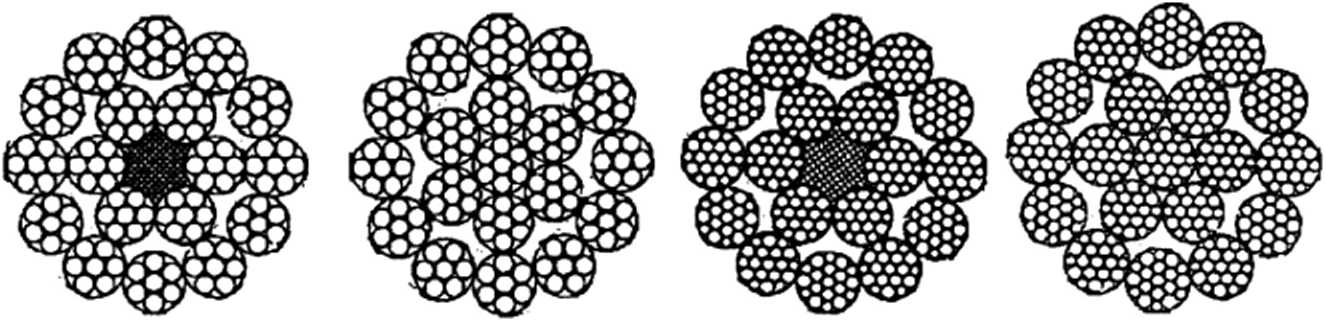

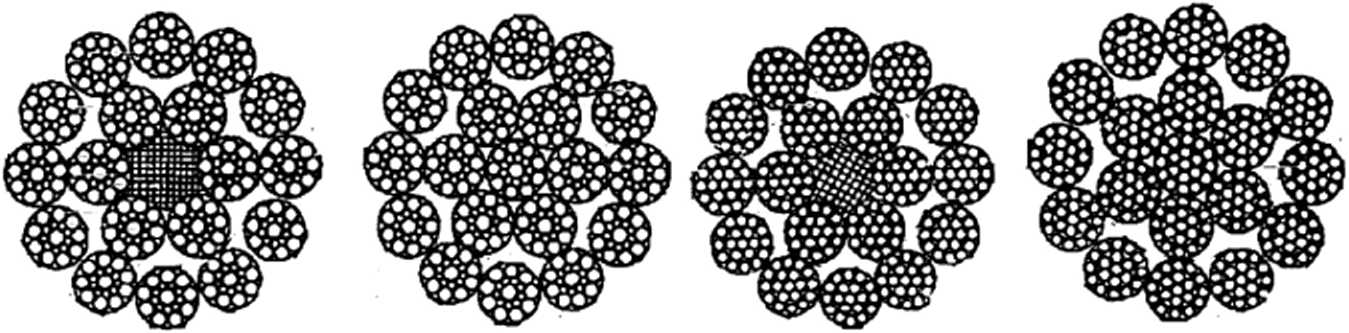

图Djl 18×7J8×19J8×19M类钢丝绳典型结构图示
表D∙11 18×7J8×19J8×19M类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
密心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
8 |
24.4 |
25.7 |
35.1 |
37.2 |
38.9 |
41.1 |
42.9 |
45.3 |
|
9 |
30.9 |
32.5 |
44.4 |
47.0 |
49.2 |
52.1 |
54.2 |
57.4 |
|
IO ∙, |
38.2 |
40.1 |
54.9 |
58.1 |
60.8 |
64.3 |
67.0 |
70.8 |
|
12 |
55.0 |
57.7 |
79.0 |
83.6 |
87.5 |
92.6 |
96.4 |
102 |
|
14 |
74.9 |
78.6 |
108 |
114 |
119 |
126 |
131 |
139 |
|
16 |
97.8 |
103 |
140 |
149 |
156 |
165 |
171 |
181 |
|
18 |
124 |
130 |
178 |
188 |
197 |
208 |
217 |
230 |
|
20 |
153 |
160 |
219 |
232 |
243 |
257 |
268 |
283 |
|
22 |
185 |
194 |
266 |
281 |
294 |
311 |
324 |
343 |
|
24 |
220 |
231 |
316 |
334 |
350 |
370 |
386 |
408 |
|
26 |
258 |
271 |
371 |
392 |
411 |
435 |
453 |
479 |
|
28 |
299 |
314 |
430 |
455 |
476 |
504 |
525 |
555 |
|
30 |
344 |
361 |
494 |
523 |
547 |
579 |
603 |
638 |
表DJI （续）
|
钢丝绳公称 直径d∕τnm |
钢丝绳参考重量/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
舒维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
仍心 钢丝绳 |
纤维芯 钢丝H |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
32 |
391 |
411 |
562 |
594 |
622 |
658 |
686 |
725 |
|
34 |
442 |
464 |
634 |
671 |
702 |
743 |
774 |
819 |
|
36 |
495 |
520 |
711 |
752 |
787 |
833 |
868 |
918 |
|
38 |
552 |
579 |
792 |
838 |
877 |
928 |
967 |
1 020 |
|
40 |
611 |
642 |
878 |
929 |
972 |
1 030 |
1 070 |
1 130 |
|
42 |
674 |
707 |
968 |
1 020 |
1 070 |
1 130 |
1 180 |
1 250 |
|
44 |
740 |
776 |
1 060 |
1 120 |
1 180 |
1 240 |
1 300 |
1 370 |
|
46 |
808 |
849 |
I 160 |
1 230 |
1 290 |
1 360 |
1 420 |
1 500 |
|
48 |
880 1 |
924 |
1 260 |
1 340 |
1 400 |
1 480 |
1 540 |
1 630 |
|
50 |
955 |
1 000 |
1 370 |
1 450 |
1 520 |
1 610 |
1 670 |
1 770 |
|
52 |
1 030 |
1 080 |
1 480 |
1 570 |
1 640 |
1 740 |
1 810 |
1 920 |
|
54 |
1 110 |
1 170 |
1 600 |
1 690 |
1 770 |
1 870 |
1 950 |
2 070 |
|
56 |
1 200 |
1 260 |
1 720 |
1 820 |
1 910 |
2 020 |
2 100 |
2 220 |
|
58 |
1 290 |
1 350 |
1 850 |
1 950 |
2 040 |
2 160 |
2 250 |
2 380 |
|
60 |
1 380 |
1 440 |
1 980 |
2 090 |
2 190 |
2 310 |
2 410 |
2 550 |
最小破断拉力系数 Ki=OJlO K2 =0.328
参考重量系数 WI=O.382 W2 =0.401
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力Xl∙283∙
DJ2 第12组18XK7类(见图D.12和表D.12)
18XK7-FC
18×K7-WSC
图D.12 18×K7类钢丝绳典型结构图示
表DJ2 18×K7类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重債/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
E -H-仍心 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
16 |
Ill |
116 |
159 |
168 |
176 |
186 |
194 |
205 |
|
18 |
140 |
147 |
201 |
212 |
222 |
235 |
245 |
259 |
|
20 |
173 |
181 |
248 |
262 |
274 |
290 |
302 |
320 |
|
22 |
209 |
219 |
300 |
317 |
332 |
351 |
366 |
387 |
|
24 |
249 |
261 |
357 |
377 |
395 |
418 |
435 |
460 |
|
26 |
292 |
306 |
419 |
443 |
464 |
490 |
511 |
540 |
|
28 |
339 |
355 |
486 |
513 |
538 |
569 |
593 |
627 |
|
30 |
389 |
408 |
558 |
589 |
617 |
653 |
680 |
719 |
|
32 |
442 |
464 |
634 |
671 |
702 |
743 |
774 |
818 |
|
34 |
499 |
524 |
716 |
757 |
793 |
838 |
874 |
924 |
|
36 |
560 |
587 |
803 |
849 |
889 |
940 |
980 |
1 040 |
|
38 |
624 |
654 |
895 |
946 |
991 |
1 050 |
1 090 |
1 150 |
|
40 |
691 |
725 |
991 |
1 050 |
1 100 |
1 160 |
1 210 |
1 280 |
|
42 |
762 |
799 |
1 093 |
1 160 |
1 210 |
1 280 |
1 330 |
1 410 |
|
44 |
836 |
877 |
1 199 |
1 270 |
1 330 |
1 400 |
1 460 |
1 550 |
|
46 |
914 |
959 |
1 310 |
1 390 |
1 450 |
1 530 |
1 600 |
1 690 |
|
48 |
995 |
1 040 |
1 430 |
1 510 |
1 580 |
1 670 |
1 740 |
1 840 |
|
50 |
1 080 |
1 130 |
1 550 |
1 640 |
1 720 |
1 810 |
1 890 |
2 000 |
|
52 |
1 170 |
1 220 |
1 680 |
1 770 |
1 850 |
1 960 |
2 040 |
2 160 |
|
54 |
1 260 |
1 320 |
1 810 |
1 910 |
2 000 |
2 110 |
2 200 |
2 330 |
|
56 |
1 350 |
1 420 |
1 940 |
2 050 |
2 150 |
2 270 |
2 370 |
2 510 |
|
58 |
1 450 |
1 520 |
2 080 |
2 200 |
2 310 |
2 440 |
2 540 |
2 690 |
|
60 |
1 560 |
1 630 |
2 230 |
2 360 |
2 470 |
2 610 |
2 720 |
2 880 |
最小破断拉力系数 Ki =0.350 K2 =0.370
参考重最系数 Wl =0.432 WZ =0.453
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力Xl∙283∙

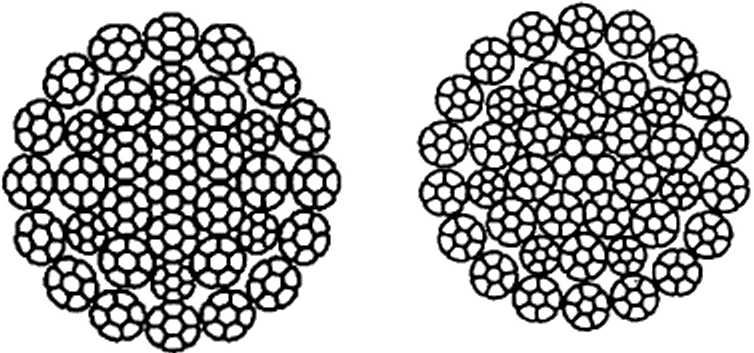

35 (W) X 7 40 (W) X 7
|
钢丝绳公称 直径d∣mm |
钢丝绳参考重ft∕(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
8 |
29.1 |
40.8 |
45.2 |
48.4 |
|
9 |
36.8 |
51.6 |
57.2 |
61.2 |
|
10 |
45.4 |
63.7 |
70.6 |
75.6 |
|
12 |
65.4 |
91.8 |
102 |
109 |
|
14 |
89.0 |
125 |
138 |
148 |
|
16 |
116 |
163 |
181 |
194 |
|
18 |
147 |
206 |
229 |
245 |
|
20 |
182 |
255 |
282 |
302 |
|
22 |
220 |
308 |
342 |
366 |
|
24 |
262 |
367 |
406 |
435 |
|
26 |
307 |
431 |
477 |
511 |
|
28 |
356 |
500 |
553 |
593 |
|
30 |
409 |
573 |
635 |
680 |
|
32 |
465 |
652 |
723 |
774 |
|
34 |
525 |
737 |
816 |
874 |
|
36 |
588 |
826 |
914 |
980 |
|
38 |
656 |
920 |
1 020 |
1 090 |
|
40 |
726 |
1 020 |
1 130 |
1 210 |
|
42 |
801 |
1 120 |
1 240 |
1 330 |
|
44 |
879 |
1 230 |
1 370 |
1 460 |
|
46 |
961 |
1 350 |
1 490 |
1 600 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
48 |
1 050 |
1 470 |
1 630 |
1 740 |
|
50 |
1 140 |
1 590 |
1 760 |
1 890 |
|
52 |
1 230 |
1 720 |
1 910 |
2 040 |
|
54 |
1 320 |
1 860 |
2 060 |
2 200 |
|
56 |
1 420 |
2 000 |
2 210 |
2 370 |
|
58 |
1 530 |
2 140 |
2 370 |
2 540 |
|
60 |
1 630 |
2 290 |
2 540 |
2 720 |
|
最小破断拉力系数K2 =0.360(0.350) | ||||
|
参考重暈系数 W2 =0.454 | ||||
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力X 1.287. | ||||
DJ4 第 14 组 35(W)×K7 类(见图 D.14 和表 D.14)
35 (W) X K7
40 (W) X K7

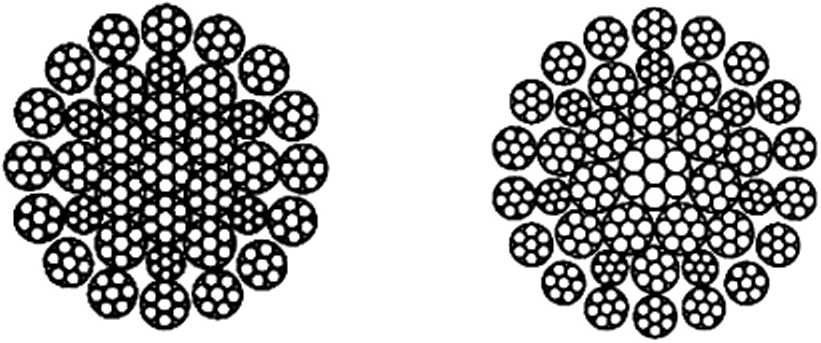

图D∙14 35(W)×K7类钢丝绳典型结构图示
表D∙14 35(W)×K7类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重fi∕(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
8 |
31.8 |
46.1 |
51.1 |
54.6 |
|
9 |
40.3 |
58.4 |
64.6 |
69.1 |
|
10 |
49.7 |
72.0 |
79.8 |
85.3 |
|
12 |
71.6 |
104 |
115 |
123 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
14 |
97.4 |
141 |
156 |
167 |
|
16 |
127 |
184 |
204 |
218 |
|
18 |
161 |
233 |
258 |
276 |
|
20 |
199 |
288 |
319 |
341 |
|
22 |
241 |
349 |
386 |
413 |
|
24 |
286 |
415 |
459 |
491 |
|
26 |
336 |
487 |
539 |
577 |
|
28 |
390 |
565 |
625 |
669 |
|
30 |
447 |
648 |
718 |
768 |
|
32 |
509 |
738 |
817 |
874 |
|
34 |
575 |
833 |
922 |
986 |
|
36 |
644 |
934 |
1 030 |
1 110 |
|
38 |
718 |
1 040 |
1 150 |
1 230 |
|
40 |
795 |
1 150 |
1 280 |
1 370 |
|
42 |
877 |
1 270 |
1 410 |
1 510 |
|
44 |
962 |
1 390 |
1 540 |
1 650 |
|
46 |
1 050 |
1 520 |
1 690 |
1 810 |
|
48 |
1 150 |
1 660 |
1 840 |
1 970 |
|
50 |
1 240 |
1 800 |
1 990 |
2 130 |
|
52 |
1 340 |
1 950 |
2 160 |
2 310 |
|
54 |
1 450 |
2 100 |
2 330 |
2 490 |
|
56 |
1 560 |
2 260 |
2 500 |
2 680 |
|
58 |
1 670 |
2 420 |
2 680 |
2 870 |
|
60 |
1 790 |
2 590 |
2 870 |
3 070 |
|
最小破断拉力系数K： =0.407(0.395) | ||||
|
参考重最系数 W2 =0.497 | ||||
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力× 1.287. | ||||
D.15 第15组 23×K7类（见图D.15和表D.15）
15×K7-IWRC
图D∙15 23×K7类钢丝绳典型结构图示
表D∙15 23×K7类钢丝绳参考重置及破断拉力表
|
钢丝绳公称直径 d/mm |
钢丝绳参考fi⅛∕(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
16 |
125 |
190 |
211 |
221 |
|
18 |
159 |
241 |
267 |
280 |
|
20 |
196 |
297 |
329 |
346 |
|
22 |
237 |
360 |
398 |
418 |
|
24 |
282 |
428 |
474 |
498 |
|
26 |
331 |
503 |
556 |
584 |
|
28 |
384 |
583 |
645 |
677 |
|
30 |
441 |
669 |
741 |
778 |
|
32 |
502 |
761 |
843 |
885 |
|
34 |
566 |
859 |
952 |
999 |
|
36 |
635 |
963 |
1 070 |
1 120 |
|
38 |
708 |
1 070 |
1 190 |
1 250 |
|
40 |
784 |
1 190 |
1 320 |
1 380 |
|
42 |
864 |
1 310 |
1 450 |
1 520 |
|
44 |
949 |
1 440 |
1 590 |
1 670 |
|
46 |
1 040 |
1 570 |
1 740 |
1 830 |
|
48 |
1 130 |
1 710 |
1 900 |
1 990 |
|
50 |
1 230 |
1 860 |
2 060 |
2 160 |
|
52 |
1 320 |
2 010 |
2 230 |
2 340 |
|
54 |
1 430 |
2 170 |
2 400 |
2 520 |
|
56 |
1 540 |
2 330 |
2 580 |
2 710 |
表DJ5（续）
|
钢丝绳公称直径 d/mm |
钢丝绳参考重量/(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 |
钢芯钢丝绳 | |
|
58 |
1 650 |
2 500 |
2 770 |
2 910 |
|
60 |
1 760 |
2 680 |
2 960 |
3 110 |
|
最小破断拉力系数=0.420(0.400) | ||||
|
参考重最系数 W2 =0.490 | ||||
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力× 1.287. | ||||
6×V30-FC
6×V3O-IWRC
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ (kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
20 |
162 |
172 |
229 |
243 |
254 |
270 |
280 |
297 |
|
22 |
196 |
208 |
278 |
295 |
307 |
326 |
339 |
359 |
|
24 |
233 |
247 |
330 |
351 |
366 |
388 |
403 |
428 |
|
26 |
274 |
290 |
388 |
411 |
429 |
456 |
473 |
502 |
|
28 |
318 |
336 |
450 |
477 |
498 |
528 |
549 |
582 |
|
30 |
365 |
386 |
516 |
548 |
572 |
606 |
630 |
668 |
|
32 |
415 |
439 |
587 |
623 |
650 |
690 |
717 |
760 |
|
34 |
468 |
496 |
663 |
703 |
734 |
779 |
809 |
858 |
|
36 |
525 |
556 |
743 |
789 |
823 |
873 |
907 |
962 |
|
38 |
585 |
619 |
828 |
879 |
917 |
973 |
1 010 |
1 070 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
40 |
648 |
686 |
918 |
974 |
1 020 |
1 080 |
1 120 |
1 190 |
|
42 |
714 |
757 |
1 010 |
1 070 |
1 120 |
1 190 |
1 230 |
1 310 |
|
44 |
784 |
831 |
1 110 |
1 180 |
1 230 |
1 300 |
1 350 |
1 440 |
最小破断拉力系数 K1 =0.324 K2 =0.343 8
参考重虽系数 Wl =0.405 W2 =0.429
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.177（纤维芯）或1.213（钢芯）,
D.17 第17组6×V25类（见图D.17和表D.17）
6×V25B-IWRC
6×V25B-FC
6XV28B-FC
6×V28B-1WRC
6 X V28BS-FC 6 X V28BS-IWRC 6 X V34B-FC 6 X V34B-IWRC
图D∙17 6×V25类钢丝绳典型结构图示
表D∙17 6×V25类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重最/ （kg∕100 m） |
钢丝绳公称抗拉强度/MPa____________ | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN____________ | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
20 |
162 |
172 |
255 |
270 |
282 |
299 |
311 |
330 |
|
22 |
196 |
208 |
308 |
327 |
342 |
362 |
376 |
399 |
|
钢丝绳公称 直径d/mm |
钢丝绳参考重量/ （kg∕100 m） |
_____ ~ 钢丝绳公称抗拉强度/MPa | ||||||
|
1 770 |
1 960 |
2 160 | ||||||
|
钢丝绳最小破断拉力/kN | ||||||||
|
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 |
纤维芯 钢丝绳 |
钢芯 钢丝绳 | |
|
24 |
233 |
247 |
367 |
389 |
406 |
431 |
448 |
475 |
|
26 |
274 |
290 |
431 |
457 |
477 |
506 |
526 |
558 |
|
28 |
318 |
336 |
500 |
530 |
553 |
587 |
610 |
647 |
|
30 |
365 |
386 |
573 |
609 |
635 |
674 |
700 |
743 |
|
32 |
415 |
439 |
652 |
692 |
723 |
767 |
796 |
845 |
|
34 |
468 |
496 |
737 |
782 |
816 |
866 |
899 |
954 |
|
36 |
525 |
556 |
826 |
876 |
914 |
970 |
1 010 |
1 070 |
|
38 |
585 |
619 |
920 |
976 |
1 020 |
1 080 |
1 120 |
1 190 |
|
40 |
648 |
686 |
1 020 |
1 080 |
1 130 |
1 200 |
1 240 |
1 320 |
|
42 |
714 |
757 |
1 120 |
1 190 |
1 240 |
1 320 |
1 370 |
1 460 |
|
44 |
784 |
831 |
1 230 |
1 310 |
1 370 |
1 450 |
1 510 |
1 600 |
|
46 |
857 |
908 |
1 350 |
1 430 |
1 490 |
1 580 |
1 650 |
1 750 |
|
48 |
933 |
988 |
1 470 |
1 560 |
1 630 |
1 730 |
1 790 |
1 900 |
|
50 |
1 010 |
1 070 |
1 590 |
1 690 |
1 760 |
1 870 |
1 940 |
2 060 |
|
52 |
1 100 |
1 160 |
1 720 |
1 830 |
1 910 |
2 020 |
2 100 |
2 230 |
|
54 |
1 180 |
1 250 |
1 860 |
1 970 |
2 060 |
2 180 |
2 270 |
2 410 |
|
56 |
1 270 |
1 350 |
2 000 |
2 120 |
2 210 |
2 350 |
2 440 |
2 590 |
|
58 |
1 360 |
1 440 |
2 140 |
2 270 |
2 370 |
2 520 |
2 620 |
2 780 |
|
60 |
1 460 |
1 540 |
2 290 |
2 430 |
2 540 |
2 700 |
2 800 |
2 970 |
最小破断拉力系数 Kl =0.360 K2 =0.382
参考重信系数 WI =0.405 W2 =0.429
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.177（纤维芯）或1.213（钢芯）,
D.18 第 18 组 K4 X 35N 类（见图 D.18 和表 D∙18）
K4X39FCNS-FC
K4X48FCNS-FC
≡ D.18 K4 × 35N类钢丝绳典型结构图示
表D∙18 K4 × 35N类钢丝绳参考重■及破断拉力表
|
钢丝绳公称 直径d/mm |
钢丝绳参考重ft∕(kg∕100 m) |
钢丝绳公称抗拉强度/MPa | ||
|
1 770 |
1 960 |
2 160 | ||
|
钢丝绳最小破断拉力/kN | ||||
|
纤维芯钢丝绳 |
纤维芯钢丝绳 |
纤维芯钢丝绳 |
纤维芯钢丝绳 | |
|
8 |
26.2 |
41.3 |
45.8 |
50.5 |
|
9 |
33.2 |
52.3 |
57.9 |
63.9 |
|
IO |
41.0 |
64.6 |
71.5 |
78.8 |
|
11 |
49.6 |
78.2 |
86.6 |
95.4 |
|
12 |
59.0 |
93.0 |
103 |
114 |
|
14 |
80.4 |
127 |
140 |
155 |
|
16 |
105 |
165 |
183 |
202 |
|
18 |
133 |
209 |
232 |
255 |
|
20 |
164 |
258 |
286 |
315 |
|
22 |
198 |
313 |
346 |
382 |
|
24 |
236 |
372 |
412 |
454 |
|
26 |
277 |
437 |
484 |
533 |
|
28 |
321 |
507 |
561 |
618 |
|
30 |
369 |
581 |
644 |
710 |
|
32 |
420 |
662 |
733 |
807 |
|
34 |
474 |
747 |
827 |
911 |
|
36 |
531 |
837 |
927 |
1 020 |
|
38 |
592 |
933 |
1 030 |
1 140 |
|
40 |
656 |
1 030 |
1 140 |
1 260 |
|
42 |
723 |
1 140 |
1 260 |
1 390 |
|
44 |
794 |
1 250 |
1 390 |
1 530 |
|
46 |
868 |
1 370 |
1 510 |
1 670 |
|
48 |
945 |
1 490 |
1 650 |
1 820 |
|
50 |
1 030 |
1 620 |
1 790 |
1 970 |
|
鼓小破断拉力系数Kl=O.365 | ||||
|
参考重量系数 Wl=O.410 | ||||
|
注：最小钢丝破断拉力总和=钢丝绳最小破断拉力×1.191. | ||||
ZL0T86 GOo
中华人民共和国
GB/T 34198—2017
*
中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
总编室:(010)68533533 发行中心：(010)51780238 读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销
#
开本880X1230 1/16 印张3.25 字数92千字 2017年9月第一版2017年9月第一次印刷
书号：155066 • 1-57287 定价 45.00 元
