GB/T 34616—2017
GeneraI technical requirements Of PedeStriall automatic doors
2017-10-14 发布
2018-09-01 实施
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由中华人民共和国住房和城乡建设部提出。
本标准由全国建筑幕墙门窗标准化技术委员会（SAC/TC 448）归口。
本标准负责起草单位：中国建筑科学研究院、北京宝盾门业技术有限公司。
本标准参加起草单位：中国建筑金属结构协会、北京信步自动门有限公司、比业电子（北京）有限公 司、多玛门业控制科技（中国）有限公司、深圳市门老爷科技有限公司、广东坚朗五金制品股份有限公司、 浙江鼎丰铝业有限公司、天津津贝尔建筑工程试验检测技术有限公司、江苏德普尔门控科技有限公司、 上海乘方自动门科技有限公司、北京泰戈尔盛邦科技有限公司、亚萨合莱自动门系统（苏州）有限公司。
本标准主要起草人:王洪涛、刘会涛、费向红、林自立、戴建国、孟嘉、苏丹、刘彬、谢斌、杜万明、姚树搀、 兰晓梅、夏新国、王跃进、吴怀兵、张景峰、邱铭、阎强、田晨。
1范围
本标准规定了民用建筑用人行自动门的术语和定义、分类、规格与标记、材料与配件、一般要求、要 求、试验方法、检验规则、包装、标志、运输和贮存、使用和维护。
本标准适用于民用建筑中供人通行的平滑自动门、旋转自动门、平开自动门和折叠自动门。
2规范性引用文件
电气控制设备
家用电器、电动工具和类似器具的电磁兼容要求 第1部分:发射
家用和类似用途电器的安全 第1部分:通用要求
家用和类似用途电器的安全闸门、房门和窗的驱动装置的特殊要求
建筑门窗术语
建筑门窗洞口尺寸系列
运输包装收发货标志
建筑外门窗气密、水密、抗风压性能分级及检测方法
气动系统通用技术条件
建筑外门窗保温性能分级及检测方法
建筑门窗空气声隔声性能分级及检测方法
铝合金门窗
小功率电动机的安全要求
标牌
整極门 软重物体撞击试验
硅酮建筑密封胶
建筑用安全玻璃 第3部分:夹层玻璃
建筑用安全玻璃 第4部分:均质钢化玻璃
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB/T 191包装储运图示标志
GB 2894安全标志及其使用导则
GB/T 3766液压传动系统及其元件的通用规则和安全要求
GB/T 3785（所有部分）电声学声级计
GB/T 3797
GB 4343.1
GB 4706.1
GB 4706.98
GB/T 5823
GB/T 5824
GB/T 6388
GB/T 7106
GB/T 7932
GB/T 8484
GB/T 8485
GB/T 8478
GB/T 12350
GB/T 13306
GB/T 14155
GB/T 14683
GB 15763.3
GB 15763.4
GB/T 15969.1可编程序控制器 第1部分:通用信息
GB/T 16776建筑用硅酮结构密封胶
GB/T 17454（所有部分）机械安全压敏保护装置
GB/T 19436（所有部分）机械电气安全电敏防护装置
GB/T 19889.5声学 建筑和建筑构件的隔声测量 第5部分:外墙构件和外墙空气声隔声的现 场测量
GB/T 20909 钢门窗
GB 21556锁具安全通用技术条件
GB/T 24498建筑门窗、幕墙用密封胶条
GB/T 29498 木门窗
GB/T 30591建筑门窗洞口尺寸协调要求
GB 50009建筑结构荷载规范
JC/T 635建筑门窗密封毛条
JG 305人行自动门安全要求
JG/T 310人行自动门用传感器
JG/T 455建筑门窗幕墙用钢化玻璃
JGJ 113建筑玻璃应用技术规程
3术语和定义
GB/T 5823界定的以及下列术语和定义适用于本文件。
3.1
人行自动门 PedeStrian automatic door
自动门
通过采集信号、由外源动力驱动控制门扇的启闭，供人通行的门系统的总称。
3.1.1
平滑自动门 Sliding automatic door
推拉自动门
门扇沿水平方向线性往复移动实现启闭的人行自动门。
3.1.2
旋转自动门 revolving automatic door
两扇或多扇门扇绕中心竖轴转动启闭的人行自动门。
注：旋转自动门一般由固定曲壁、旋转活动翼、华盖、駆动装置、感应装置、控制装置等组成.
3.1.3
平开自动门 SWing automatic door
转动轴位于门侧边，门扇向门框平面外往复旋转启闭的人行自动门。
3.1.4
折叠自动门 folding automatic door
用合页（较链）连接的两个或多个门扇以折叠方式启闭的人行自动门。
3.2
传感器SenSOr
感应装置
感应器
能感受被检测的人或物体并按照一定的规律转换成电气信号的器件或装置。
[JG/T 310—2011,定义 3.1]
3.2.1
运动传感器 InOtiOlI SenSOr
检测指定区域内运动的人或物体,并向控制装置发出电气信号的传感器.
[JG/T 310—2011,定义 3.2]
3.2.2
存在传感器 PreSelICe SenSOr
检测指定区域内静止或存在的人或物体,并向控制装置发出电气信号的传感器。
LJG/T 310—2011,定义 3.3]
3.2.3
对射传感器 PhOtO beam SenSOr
一端发射另一端接收的光束被遮挡时，向控制装置发出电气信号的传感器。
LJG/T 310—2011,定义 3.4]
3.2.4
压敏传感器 PreSSUre SenSitiVe SenSOr
受到一定压力产生相应的压缩量,并向控制装置发岀电气信号的传感器。
[JG/T 310—2011,定义 3.5]
3.3
危险区域 dangerous area
活动门扇运行过程中，可能造成夹持或撞击伤害的空间区域。
3.3.1
主危险区域 main dangerous area
人行自动门运行过程中，可能对人体造成夹持伤害的空间区域。
3.3.2
次危 险区域 SeCOndary dangerous area
人行自动门运行过程中，可能对人体造成撞击伤害的空间区域。
3.4
抗风性能 Wind resistance PerfOnnalICe
人行自动门正常运行所能抵御的最大风力的能力•
4分类、规格与标记
4.1分类
4.1.1按开启方式分类
人行自动门按开启方式分类及代号见表Ie
表1按开启方式分类及代号
|
开启方式 |
平滑自动门 |
旋转自动门 |
平开自动门 |
折叠自动门 |
|
代号____ |
PHZ |
XZZ |
PKZ |
ZDZ |
4.1.2按主要受力构件材料分类
人行自动门按主要受力构件材料分类及代号见表2。
«2按主要受力构件材料分类及代号
|
材料种类 |
钢型材 |
铝合金型材 |
木材 |
其他材料 |
|
代号____ |
G |
L |
M |
Q |
4.1.3按活动扇數■分类
人行自动门按活动扇数量分类及代号见表3。
注S旋转自动门的活动扇也称为活动其•
«3按活动扇数■分类及代号
|
活动扇数最 |
一扇 |
二扇 |
三扇 |
多扇 |
|
代号 |
1 |
2 |
3 |
X |
|
注：多扇时,注明门扇的数最。__________________________________________ | ||||
4.2规格
4.2.1旋转自动门
旋转自动门的规格用门体内直径和通行高度表示，常用规格尺寸应符合下列要求：
a) 门体内直径尺寸系列为：2 400 mm,2 700 mm,3 000 mm,3 300 mm,3 600 mm,4 200 mm, 4 800 mm；
b) 通行高度尺寸系列为：2 200 mm,2 400 mm,2 700 mm,3 000 mmβ
4.2.2平滑自动门、平开自动门和折叠自动门
平滑自动门、平开自动门和折叠自动门的规格尺寸用洞口标志尺寸表示，洞口标志尺寸宜符合 GB/T 5824 和 GB/T 30591 的规定。
4.3标记
4.3.1标记方法
以人行自动门开启方式代号、主要受力构件材料代号、活动扇数量、规格和本标准号组成。
I I — I I — I I — I I GB/T ×××× —201 X
I-----------------自动门规格
------------------活动扇数量
----------------------主要受力构件材料代号
--------------------------自动门开启方式代号
4.3.2标记示例
示例1：
平滑自动门，主要受力构件材料为钢型材,2个活动扇，适用洞口宽度为3 600 mm,高度为2 400 mm,标记为：
PHZ-G-2-36002400 GB/T 34616—2017φ
示例幻
旋转自动门，主要受力构件材料为铝合金型材，2个活动扇，门体内直径为4 200 mm,通行高度为2 700 mm,标 记为：
XZZ-L-2-42002700 GB/T 34616—2017.
5材料与配件
5.1门体结构材料
自动门门体用材料应具有足够的强度和刚度。门体结构材料包括钢材、铝合金、木材、玻璃面板及 其他材料,并应符合以下要求：
a） 钢材应符合GB/T 20909钢门窗型材的要求；
b） 铝合金材料除应符合GB/T 8478对铝合金型材的规定外，型材壁厚还应根据计算确定J
C）木材应符合GB/T 29498对木材料的要求；
CI）以玻璃面板作为结构材料时，面板应符合5.2.1的要求，且强度和刚度应符合设计要求；
e）其他结构材料应符合国家现行相关标准的要求。
5.2面板材料
5.2.1人行自动门用玻璃面板应采用安全玻璃，安全玻璃的选用应符合JGJ 113的要求。采用的安全 玻璃应符合以下要求，
a） 采用的钢化玻璃应符合JG/T 455的要求；
b） 采用的夹层玻璃应符合GB 15763.3的要求；
C）采用的均质钢化玻璃应符合GB 15763.4的要求。
5.2.2人行自动门用其他面板材料应符合国家现行相关标准的要求。
5.3驱动和制动装置
5.3.1人行自动门驱动和制动装置应满足人行自动门正常运行的需要，且应在正常运行条件下使门扇 安全运行和停止运行,驱动装置可采用电器装置、液压装置和气动装置,并应符合以下要求：
a） 电器装置应符合GB 4706.98的要求；
b） 液压装置应符合GB/T 3766的要求,
C）气动装置应符合GB/T 7932的要求。
5.3.2人行自动门用电机应符合GB 12350的要求，且IP等级不应低于IP44。
5.4传感器
人行自动门用传感器可分为运动传感器、存在传感器（包括对射传感器）和压敏传感器,传感器除应 符合现行行业标准JG/T 310的要求外,还应符合下列要求：
a） 运动传感器所采用无线电频率应符合国家无线电管理要求；
b） 电敏传感器应符合GB/T 19436的要求；
C）压敏传感器应符合GB/T 17454的要求J
d）室外用传感器IP等级不应低于IP54β
5.5控制装置
5.5.1可编程序控制器应符合GB/T 15969.1的要求。
5.5.2其他电气元件应符合GB/T 3797及相关标准的要求。
5.6密封材料
5.6.1密封胶条应符合GB/T 24498的要求，密封胶应满足GB/T 14683的要求。
5.6.2密封毛条应符合JC/T 635的要求。
5.6.3硅酮结构密封胶应符合GB/T 16776的要求。
5.7五金
五金配件应根据其承载能力要求进行设计和选用，且应符合国家现行相关标准的要求。
5.8锁具
锁具应根据设计要求选用,且应符合GB 21556的要求。
6 一般要求
6.1人行自动门应在环境温度一20 C〜+ 50 C,相对湿度不大于85%,安装处地面水平度误差不大 于4 mm,且室外侧有防雨设施的条件下可靠运行。
6.2用于建筑外门的人行自动门的面板和主要受力构件抗风荷载值应按GB 50009的建筑围护结构要 求进行计算。
6.3人行自动门用于室外时,产品技术说明文件应明确说明该产品的正常启闭抗风性能。正常启闭抗 风性能应符合以下要求：
a) 在垂直于门安装洞口的风速为20 m/s的情况下，旋转自动门应能正常启闭；
b) 在垂直于门安装洞口的风速为10 m/s的情况下,平滑自动门应能正常启闭。
6.4人行自动门往复启闭的活动扇应在其运行的终端位置安装限位装置。
6.5人行自动门宜安装具备故障输岀功能的制动器，在制动器出现故障时，自动门应停止运行。
6.6对于容易发生碰撞行人的门扇边缘，宜使用橡胶类吸震材料•玻璃门扇周边宜加装框架，未加装 框架的玻璃门扇，应采用措施避免玻璃发生硬撞击。
6.7人行自动门宜具备遇阻停止或反弹功能。
6.8人行自动门应采用独立电源开关。采用交流电源时，电源频率应为50 Hz,电压为220X(l± 10%)V°
6.9人行自动门宜安装漏电保护开关,漏电电流不应大于30 mA,动作时间不应大于0.1 s；不能安装 漏电保护开关时,应连接至独立的安全保护接地，且门体接地极的接地电阻不应大于4 ∩β
6.10人行自动门有电磁兼容要求时,应符合GB 4343.1的要求•
6.11旋转自动门整个区域内距地面1 m的光照度不应小于50 IXe
6.12旋转自动门缝隙有气密性要求时,在满足使用要求的前提下,缝隙构造应符合设计要求。
6.13人行自动门具有无障碍要求时,应符合无障碍设计标准的要求。
7要求
7.1外观
7.1.1人行自动门产品表面应平整、无毛剌、无油污、无磕碰，无明显划痕。人行自动门不应存在可能 造成人身伤害的锋利边缘或尖角。
7.1.2人行自动门的表面处理应无脱落、无花斑、无明显色差。
7.2尺寸偏差
人行自动门尺寸偏差应符合表4的要求。
强4人行自动门尺寸偏差要求
|
项目 |
平滑自动门 |
平开自动门 |
折叠自动门 |
旋转自动门 |
|
上框、平梁水平度 |
≤1∕1 000 |
≤1∕1 OOO |
≤1∕1 OOO |
— |
|
上框、平梁弯曲度 |
≤2∕1 000 |
≤2∕1 OOO |
≤2∕1 OOO |
■ |
|
竖框垂直度 |
≤1∕1 000 |
≤1∕1 OOO |
≤1∕1 OOO |
≤1∕1 OOO |
|
导轨和平梁平行度 mm |
≤2 |
■— |
≤2 |
≤2 |
|
门框固定扇内侧尺寸（对角线） mm |
≤2 |
≤2 |
≤2 |
≤2 |
|
动扇与框、横梁、固定扇、动扇间隙差 mm |
≤Z∕1 000 |
≤Z∕1 OOO |
≤Z∕1 OOO |
≤Z∕1 OOO |
|
板材对接接缝高度差 mm |
≤0.3 |
≤0.3 |
≤0.3 |
≤0.3 |
7.3性能要求
7.3.1抗风荷载性能
7.3.1.1抗风压性能
平滑自动门、平开自动门和折叠自动门用于外围护结构时，活动扇关闭状态下，抗风压性能以安全 检测压力值P3进行分级或满足工程设计值要求,分级应符合表5的要求。
表5抗风压性能分级
单位为千帕
|
分级 |
1 |
2 |
3 |
4 |
|
分级指标值Pj |
0.5≤Pj<1.0 |
1.0≤P1<1.5 |
1.5≤P,<2.0 |
Pj≥2.0 |
|
注：第4级在分级后同时注明具体检测压力差值. | ||||
7.3.1.2抗动态风压性能
旋转自动门在关闭状态下,抗动态风压性能以其承受的动态风压表示，在此压力作用下，旋转自动 门不应发生破坏,试验后仍能正常使用。抗动态风压性能分级应符合表6的要求。
«6抗动态风压性能分级
|
分级 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
分级指标值P |
100 |
150 |
250 |
350 |
500 |
700 |
1 000 |
>1 000 |
|
校准风速V m/s |
12.6 |
15.5 |
20.0 |
23.7 |
28.3 |
33.5 |
40 |
>40 |
|
注1：第8级在分级后同时注明具体动态风压值. 注2：表中数据参照GB/T 29907-2013. | ||||||||
7.3.2气密性能
平滑自动门、平开自动门和折叠自动门用于外围护结构时,活动扇关闭状态下，气密性能以单位开 启缝长空气渗透量gɪ和单位面积空气渗透量Q2进行分级,分级应符合表7的要求。
表7气密性能分级
|
分级 |
1 |
2 |
3 |
4 |
|
单位开启鐘长分级指标值5 m, / ( m ∙ h) |
4.5≥ς1>4.O |
4.0≥ς1>3.5 |
3.5≥ρ1>3.0 |
ςι≤3.0 |
|
单位面积分级指标值如 m,∕(m2 ∙ h) |
13.5≥g,>12.0 |
12.0≥gj>10.5 |
10.5≥g2>9.0 |
ςt≤9.0 |
|
注1：根据人行自动门的设计要求，适用时采用. 注2：第4级在分级后同时注明具体指标值. | ||||
7.3.3空气声陽声性能
人行自动门用于外门时，以“计权隔声量和交通噪声频谱修正量之和(R∙+Clr)"作为分级指标3用 于内门时，以“计权隔声量和粉红噪声频谱修正量之和(Kw +C)M作为分级指标。分级应符合表8的 要求。
表8人行自动门的空气声隔声性能分级 单位为分贝
|
分级 |
外门分级指标值 |
_______内门分级指标值_______ |
|
1 |
15≤Rw+Ctt<20 |
15≤Rw+C<2O |
|
2 |
20≤Kw + Cu<25 |
20≤Λw+C<25 |
|
3 |
25≤Kw+Cβ<30 |
25≤Λw÷C<30 |
|
4 |
^w + Cβ≥30 |
Rw÷C≥30 |
7.3.4保温性能
以分级指标值K进行分级,人行自动门关闭时保温性能分级应符合表9的要求。
«9保温性能分级
|
分级 |
1 |
2 |
3 |
4 |
5 |
|
分级指标值 W∕(m2 ∙ K) |
K≥5.0 |
5.0>K≥4.0 |
4.0>K≥3.5 |
3.5>K≥3.0 |
K<3.0 |
|
注：根据人行自动门的设计要求,适用时采用. | |||||
7.3.5运行噪声
室内用人行自动门的运行噪声的等效连续A声级不应大于60 dB,室外用人行自动门运行噪声的 等效连续A声级不应大于65 dBo
8
7.3.6耐软重物撞击性能
人行自动门的门扇耐软重物撞击性能分级应符合表IO的要求。
表10耐软重物撞击分级 单位为毫米
|
分级 |
1 |
2 |
3 |
4 |
5 |
6 |
|
软重物下落高度 |
100 |
200 |
300 |
450 |
700 |
950 |
7.3.7反复启闭耐久性能
人行自动门的反复启闭耐久性能可分为50万次和100万次两个等级。
注：对于平开门、平滑门和折叠门，一个循环由一个完整的开门和关门运动组成;对于旋转门，一个循环指通行一次 所需要完成的动作.
7.4功能要求
7.4.1启闭
7.4.1.1感应启闭
7.4.1.1.1正常使用情况下,人行自动门应采用感应启闭方式。当人运动到自动门的感应区域时，自动 门应能自动开启；通过后,应能自动关闭。保持开启的时间应能满足通行要求。
7.4.1.1.2安装在人行自动门前方的运动传感器，其感应区域宽度不应小于人行自动门的通行开口宽 度，感应深度不应小于IOOO mm；对于平开自动门，感应区域深度外沿距离完全开启的门扇前梃还不应 小于1 000 Tnme感应区域可根据需要进行调整。
7.4.1.2非感应启闭
7.4.1.2.1手动启闭
人行自动门可安装手动启闭装置。手动启闭装置宜安装在通行时便于操作的位置，并粘贴有门扇 开启方向标识和使用标识。
7.4.1.2.2 远程启闭
人行自动门可安装远程启闭系统,通过远程指令控制自动门的启闭。
7.4.2运行速度
人行自动门的设计运行速度除应满足通行要求外，还应符合表11的要求。
表11人行自动门的运行速度 单位为毫米每秒
|
活动 扇数 |
平滑自动门 |
折叠自动门 |
平开自动门 |
旋转自动门 | ||||
|
开启速度 |
关闭速度 |
开启速度 |
关闭速度 |
开启速度 |
关闭速度 |
正常速度 |
残障慢行速度 | |
|
单扇 |
≤500 |
≤350 |
≤350 |
≤35O |
≤300 |
≤300 |
≤750 |
≤350 |
|
双扇 |
≤400 |
≤300 |
≤300 |
≤300 |
≤300 |
≤300 | ||
|
注自动门的运行速度在允许的范围内能够调整. 注2：旋转自动门的运行速度指旋转门翼外边沿的线速度. | ||||||||
7.4.3旋转自动门特殊功能要求
7.4.3.1旋转自动门正常运行时,宜为逆时针方向单向旋转。
7.4.3.2两翼旋转门配置的平滑自动门，应符合本标准的规定。
7.4.3.3旋转自动门出入口应设置急停按钮，按钮距离地面高度为1 20Omm±10Omm。急停按钮宜 安装在出入口右侧竖框或便于操作的单独立柱上。
7.4.3.4旋转自动门应具备残障慢行功能，出入口右侧竖框或便于操作的单独立柱上应设置残障按钮， 按钮距地面高度900 mm±100 mmβ残障按钮启动后自动门应降为残障速度，旋转一个周期后，自动 恢复为正常速度。
7.5安全要求
7.5.1手动开启力
人行自动门在断电状态下,应能手动开启，且应符合以下要求：
a） 旋转自动门开启力不应大于220 N,其他自动门开启力不应大于150 N；
b） 开启力超出要求时,应有备用电源系统。在主电源系统发生故障时备用电源可支持自动门至 少运行一个循环,将门停在预置的安全位置。
7.5.2 反向阻止力
人行自动门在正常运行状态下，应能手动阻止，阻止力不应大于220 NO在阻止力作用下，自动门 应停止或反弹。
7.5.3危险点的安全间隙与安全间距
7.5.3.1人行自动门各个相对运动部件之间易造成人体伤害的危险点应保留一定的安全间隙，安全间 隙应满足下列要求：
a） 对于手指的安全间隙不应大于8 mm,或不小于25 mm?
b） 对于头部的安全间隙不应小于200 mm；
C）对于身体的安全间隙不应小于500 mmβ
7.5.3.2平滑自动门活动扇在运行过程中与相邻墙体、固定扇等部位的安全间隙不应大于8 Tnm或不 应小于25 mm（见图1）.

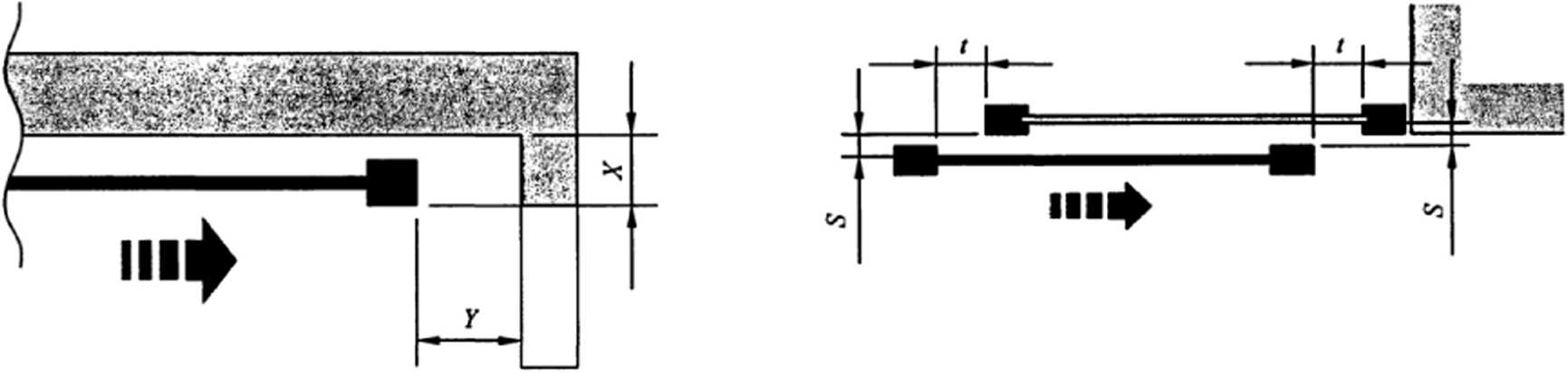

单位为毫米
a）挤压保护 b）勇切和挤压保护
说明，
图a）中，X和Y表示位置为安全间隙；
图 b）中，如果 S≤8 mm,则 t≥8 mmj如果 S>8 mm,则 x≥25 mme
图1平滑自动门活动扇安全间隙示意
7.5.3.3旋转自动门的门翼刚性外缘与相对运动的弧壁内侧任何部分之间的距离d不应小于25 mm （见图2a）β
V/
V/
a）门Jl外缘与门框内瓠壁安全间隙
说明，
d—门翼刚性外缘与相对运动的孤壁内侧任何部分之间的距离;
,∕/
7/
b）门貝下边缘距与地面安全间隙
门翼下边缘距相对运动的地面间隙•
图2旋转自动门活动扇与固定扇、地面安全间隙示意
7.5.3.4
a)
b)
7.5.3∙5
门翼下边缘距相对运动的地面间隙力［见图2b）］应符合下列规定之一：
间隙不应大于8 mm；
间隙大于8 mm时，门翼下边缘运行前方应安装存在传感器或压敏传感器。

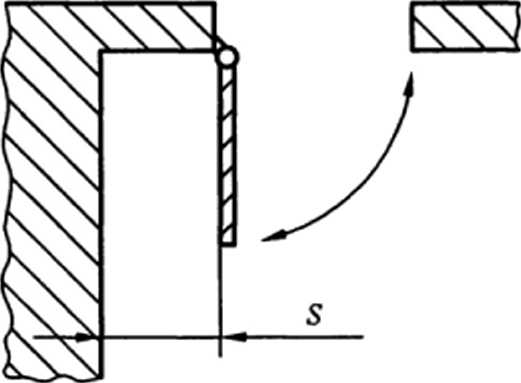

平开自动门活动扇开启后,应与邻近构件具有足够的安全间隙,见图3。

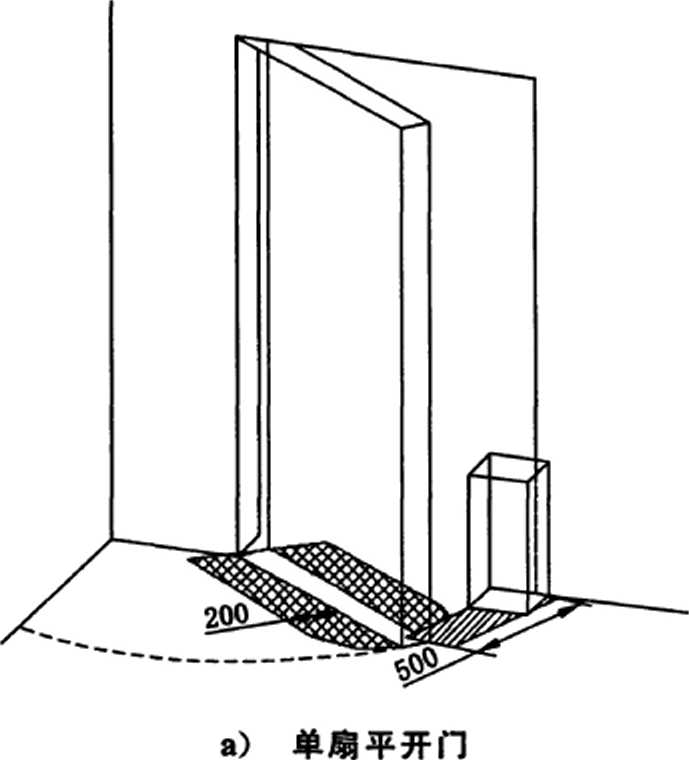

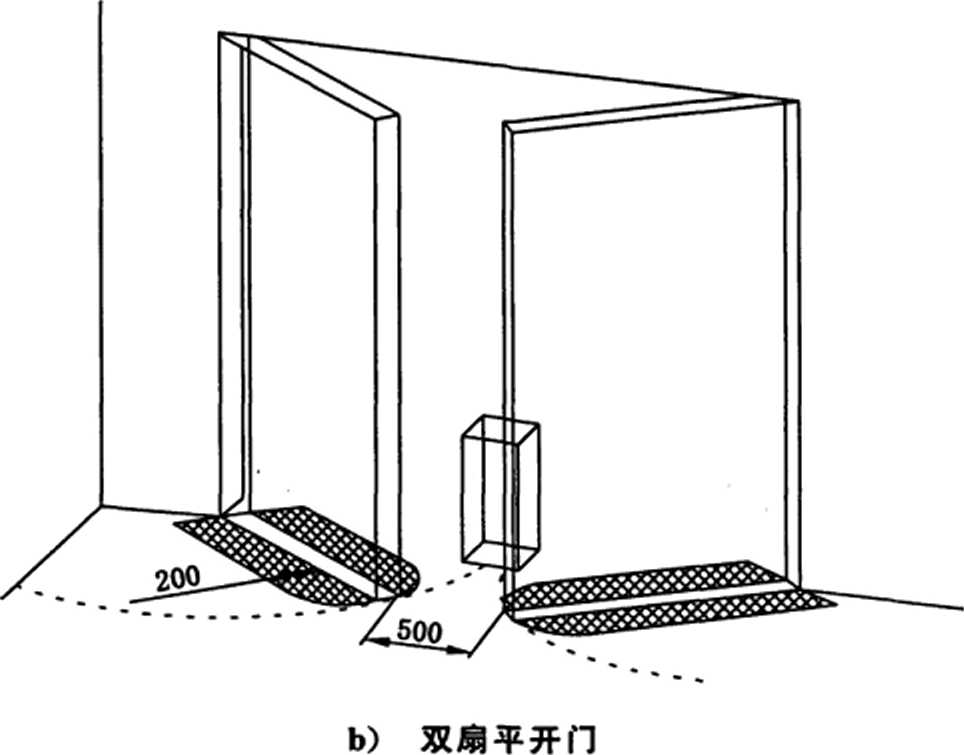

a）活动扇开启后与墙体的安全间隙
说明：
图 a)中 tS≥5OO mm∙
图 b)中，如果 S≥250 mm,则 r≥200 mme
b）活动扇开启后与门框较链位置的安全间隙
图3平开自动门活动扇开启后的安全间隙
7.5.4防夹手措施

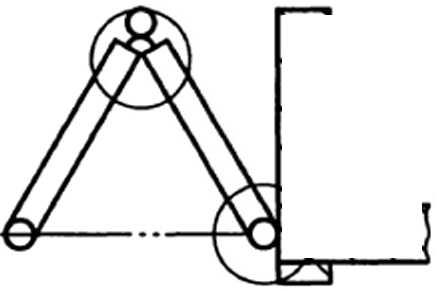

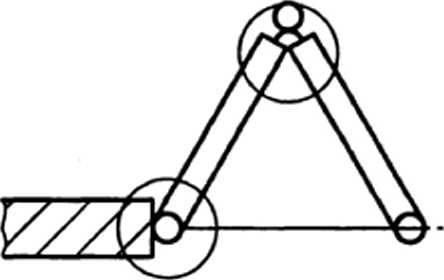

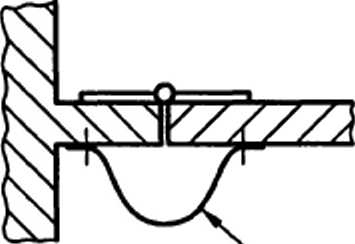

使用于有儿童活动区域的折叠自动门，应对可能引起手指夹伤的合页位置进行防护。平开自动门 活动扇与门框之间危险点的间隙应采用构造措施或防护措施以避免对手指造成夹持伤害，见图4。折 叠自动门活动扇与门框、活动扇与活动扇之间的危险点应采用构造措施或防护措施以避免对手指造成 夹持伤害,夹持危险点见图5。
注：可采用改变型材样式,加装额外保护装置等.
说明:
1.2-
3 —
2
采用防护措施以避免对手指造成夹持伤害3 采用构造措施以避免对手指造成夹持伤害.
图4平开门手指危险点及防护示意

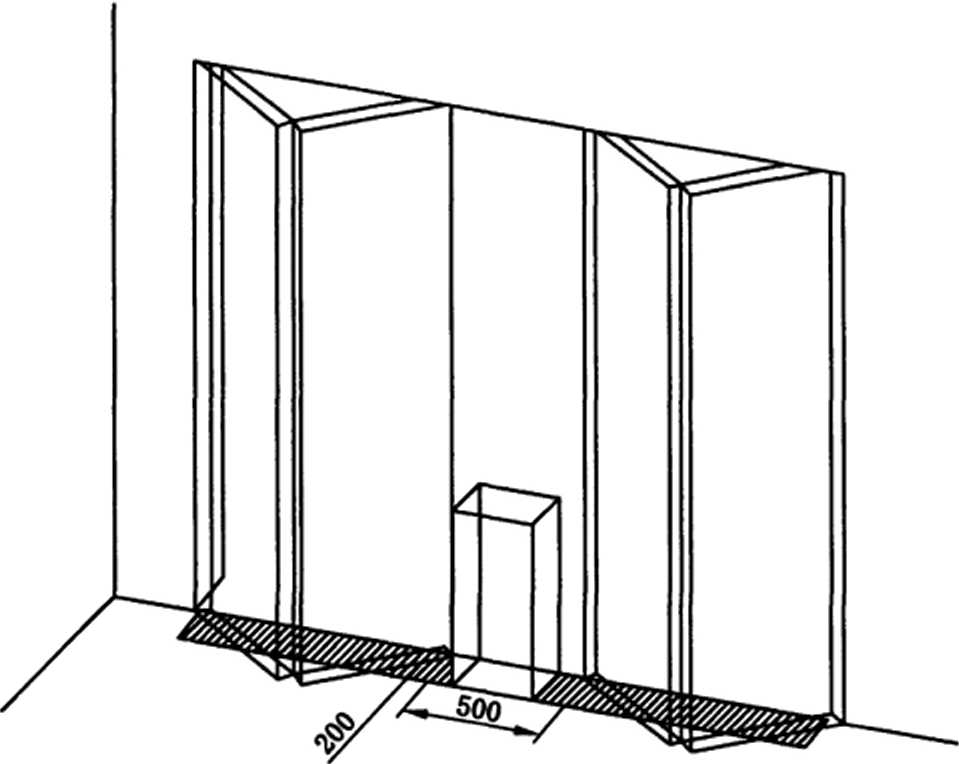

图5折叠自动门的夹持危险点
7.5.5制动距离
两翼旋转自动门在设定运行速度运行时，制动距离不应大于活动扇前竖梃和门右框安装的压敏传 感器防护外套(或吸震材料)的压缩之和。
7.5.6 冲击力
7.5.6.1动态冲击力
人行自动门活动扇以设定运行速度运行，当存在传感器被屏蔽,活动扇碰撞到人或障碍物产生夹持 撞击时,活动扇产生的动态冲击力值应符合表12的要求,活动扇冲击力-时间变化曲线区域示意见图6。
注，无设计要求时，以活动扇最大设计允许速度运行.
表12人行自动门动态冲击力要求
|
活动扇前梃与运行前的梃、框之间的距离 mm |
动态冲击力Fd N |
|
200 |
Fd≤400 |
|
300 |
Fd≤700 |
|
500 |
F<j≤l 400 |
|
注：上述数值为在竅大时间为0.75 s(T4<0.75 S)的范围内所允许的最大值. | |
说明：
Fd —在动载荷作用时间Td内所测得的最大动态冲击力,
F.——在动载荷作用时间Ti之后所测得最大静态冲击力；
Ta——动态冲击力作用时间，在载荷达到150 N时开始计时,最长时间不超过0.75 s；
Tt —冲击力作用总时间，在载荷达到80 N时开始计时,包含动载作用时间Ti在内，共计5 s.
图6冲击力•时间作用曲线区域示意图
7.5.6.2 静态冲击力F,、残余冲击力Fr
静态冲击力Ft不应大于150 N,作用时间不应大于4.25 s,残余冲击力Fr不应大于80 NO
7.5.7危险区域
7.5.7.1平滑自动门

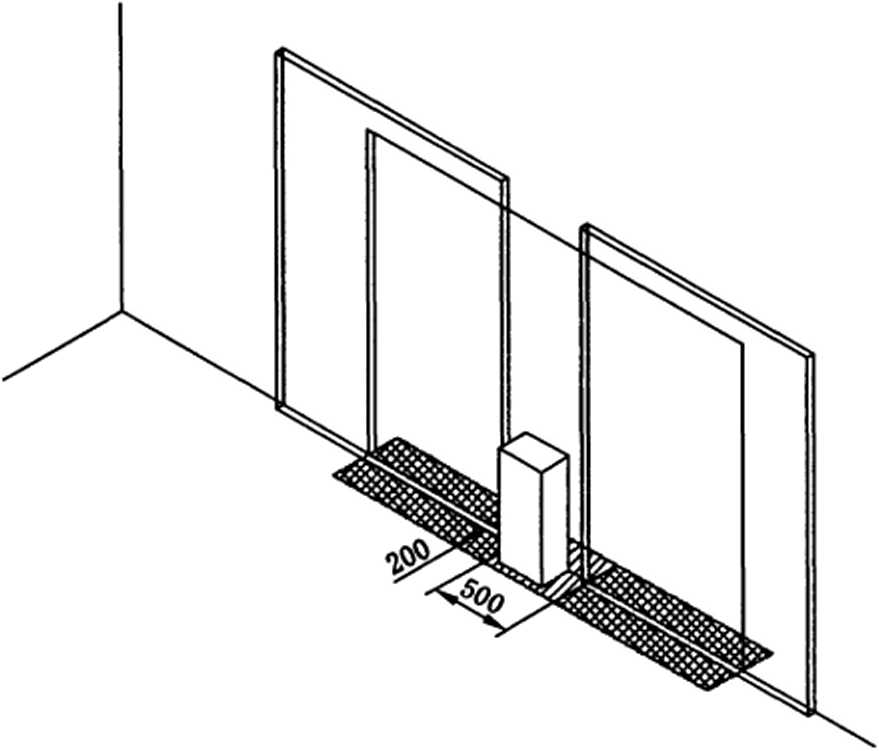

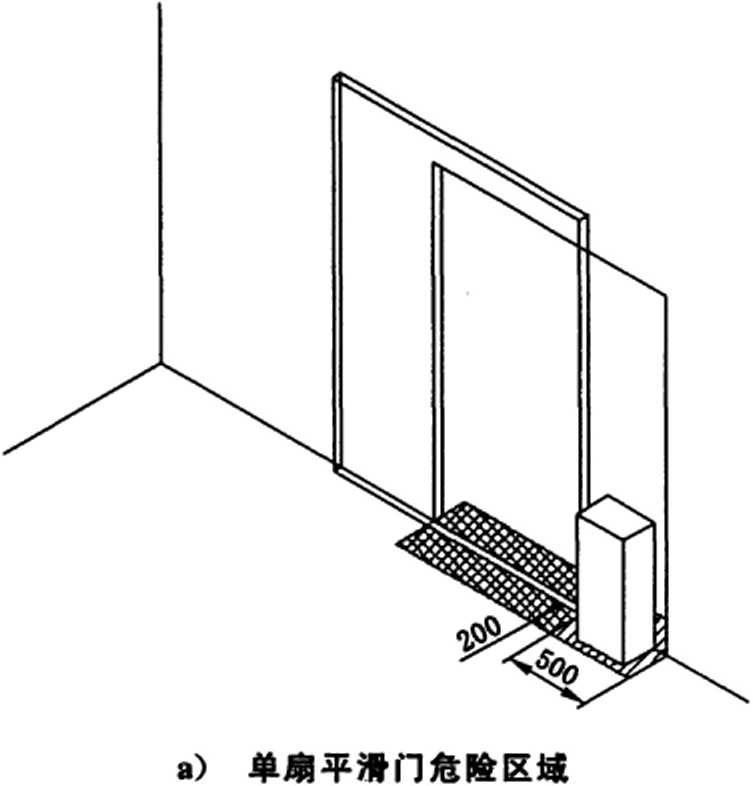

平滑自动门主危险区域为门扇关闭过程中，关闭宽度为500 mm、距离门扇200 mm的区域，次危 险区域为门扇开启和关闭过程中，运行前方的区域（见图7）β
图中:
为主危险区域,
h为次危险区域.
b）双扇平滑门危险区域
图7平滑自动门的危险区域
7.5.7.2旋转自动门的危险区域

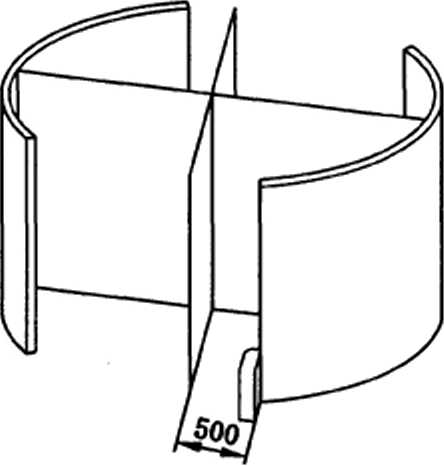

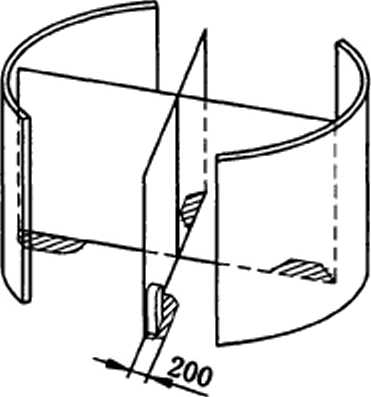

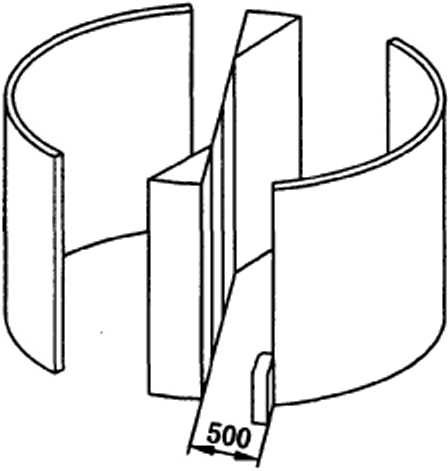

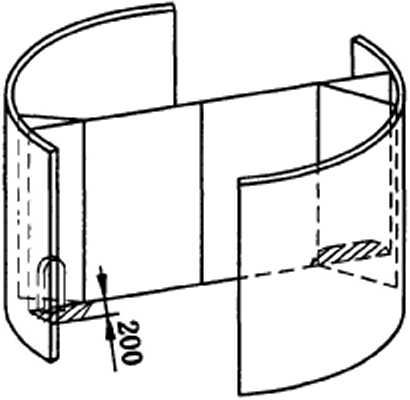

旋转自动门的主危险区域为活动扇前竖梃与门右框（或运行前方框、梃）相距500 mm,前竖梃两侧 各200 mm的区域3次危险区域为旋转自动门活动扇运行前方200 mm的区域（见图8）β
a）两K旋转门主危险区域
d）两K旋转门次危险区域
单位为毫米
C）四具旋转门主危险区域
D四IIit转门次危险区域

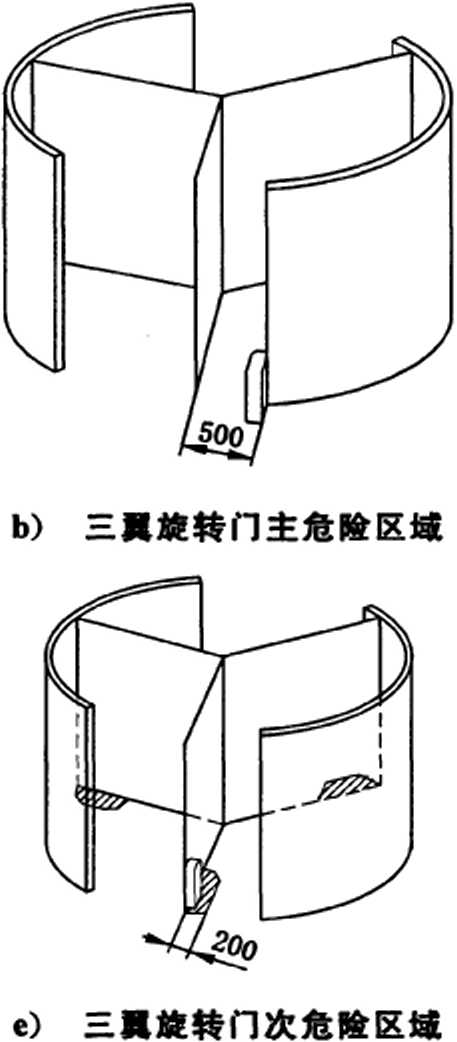

图8旋转自动门危险区域范围示意图
7∙5.7.3平开自动门危险区域
平开自动门的主危险区域为活动扇前竖梃与门右框（或运行前方框、梃）相距500 mm,两侧宽度各
200 mm的区域；次危险区域为活动扇运行前方200 mm的区域,见图9β
说明：主危险区
单位为毫米
次危险区域
图9平开自动门危险区域示意
7.5.7.4折叠自动门危险区域
折叠自动门的主危险区域为活动扇前竖梃与运行前方的框、梃相距500 mm,门两侧宽度各200 mm 的区域,见图10。
单位为毫米
图10折叠自动门危险区域示意
7.5.8安全传感器设置
7.5.8.1人行自动门危险区域应安装存在传感器，主危险区域宜安装具备故障输出功能的存在传感器。 存在传感器感应范围应覆盖整个危险区域,距地面盲区高度不应大于200 mm,当人或物体进入危险区 域时,传感器应被触发,活动扇应减速并停止运行。
注：安装具备自身故障自检功能的存在传感器时，自动门每一循环周期内至少进行监控检测一次,如果确认感应器 有故障时自动门将停止运行.•
7.5.8.2平滑自动门的存在传感器为对射传感器时,应至少安装两道对射光线束组,发射和接收应该在 两侧交替安装，最低的对射传感器安装位置距离地面高度应为150 mm〜300 mm,最高的传感器,安装 位置距离地面高度应为1 100 mm〜l 200 mmβ
7.5.8.3旋转自动门的传感器设置应符合下列要求：
a） 两翼旋转自动门的活动扇前竖梃前沿应安装具备故障输出功能的存在传感器;活动扇前竖梃 和出入口右框应安装压敏传感器，防护高度不应小于2 000 mm,压敏传感器被触发时,活动扇 应停止运行，且应满足7.5.5规定的制动距离要求；
b） 三翼旋转自动门和四翼旋转自动门出入口右框宜安装压敏传感器，防护高度不应小于 2 000 mm,压敏传感器被触发时，活动扇应停止运行［活动扇下梃前方应安装存在传感器,传 感器被触发时,活动扇应减速并停止运行。
7.5.8.4平开自动门活动扇下梃前方应安装存在传感器,传感器被触发时,活动扇应减速并停止运行。
7.5.8.5折叠自动门活动扇下梃前方应安装存在传感器,存在传感器为对射传感器时，应至少安装两道 对射光线束组，发射和接收应该在两侧交替安装，最低的对射传感器安装位置距离地面高度应为 150 mm~300 mm,最高的传感器,安装位置距离地面高度应为1 IOO mm〜1 200 mmβ
7.5.9电气安全
7.5.9.1抗电强度
7.5.9.1.1人行自动门采用交流供电时,控制装置的带电主回路与金属外壳之间应能承受电压为1 OOO V 频率为50 Hz/60 HZ的交流电压,在1 min内应无击穿或闪络现象。
7.5.9.1.2人行自动门采用直流供电时,控制装置的带电主回路与金属外壳之间应能承受1 500 V的直 流电压,在1 min内应无击穿或闪络现象。
7.5.9.2 绝缘电阻
在温度为一20 C〜50 C,相对湿度不大于85%的条件下，相间绝缘电阻不应小于2 M∩β
7.5.10安全标识
7.5.10.1人行自动门所安装的玻璃表面应有明显标志。
7.5.10.2人行自动门应在明显位置粘贴符合下列要求的安全标识：
a） 旋转自动门应清楚标识在一个扇区内适宜通过的人数；
b） 旋转自动门应粘贴无行为能力人需要由有行为能力人携领的标志［图Ila）L
C）禁止闯入的警示标志［图11 b）］；
d） 禁止在危险区域内停留和玩耍的标志［图IlC）L
e） 安全标识尺寸应符合GB 2894的规定,外圆直径宜为IlO mmo
儿■、老人.■障者监护I
The elder, children and disable ∙hould be Under ∙ut∙rvl∙lon
禁止AI入1 Entry PrOhibIted
紫止玩*
Pley PrOhibited
a）儿童、老人、智障者监护标识
b）禁止陶入标识
C）禁止玩耍标识
图11安全标识示意图
8试验方法
8.1试件要求
旋转自动门检测时,应采用一检门进行检测；其他类型的自动门，试件数量应满足各项目检测判定 的需要。试件应符合设计要求。
8.2外观
在条件良好的自然光条件下,距离试件1 m处目测观察。
8.3尺寸偏差
尺寸测量可采用金属直尺、塞尺、铅垂、水准仪等。
8.4性能检测
8.4.1人行自动门的抗风压性能应按GB/T 7106的规定检测，抗动态风压性能参照GB/T 29907的规 定检测。
8.4.2人行自动门的气密性能应按GB/T 7106的规定检测。
8.4.3平滑自动门、平开自动门和折叠自动门的空气声隔声性能应按GB/T 8485的规定检测；旋转自 动门的空气声隔声性能可采用GB/T 19889.5规定的噪声现场测量法检测。
8.4.4人行自动门的保温性能应按GB/T 8484的规定检测•
8.4.5人行自动门的运行噪声检测应符合下列规定：
a） 噪声检测用声级计应符合GB/T 3785的规定，
b） 检测前应使人行自动门调整为设计正常运行条件；
C）检测前,应先检测环境噪声,环境噪声不宜大于40 dB；
d） 声级计应放置在距离人行自动门边缘1.0 m、高度为1.5 m的位置，检测人行自动门稳定运行 不少于三个周期的等效连续A声级值；
e） 人行自动门的内、外两侧分别检测，取最大值J
f） 当噪声检测结果与环境噪声之差小于10 dB时,应设法降低环境噪声并重新进行检测。
8.4.6人行自动门的耐软重物撞击性能应按GB/T 14155的规定检测。
8.4.7人行自动门的反复启闭耐久性检测应符合下列规定：
a） 调整程序使自动门能持续稳定运行；
b） 采用计数器对自动门的反复启闭周期进行计数3
C）检测过程中可根据产品使用说明书进行维护保养；
d）耐久性检测宜有影像记录。
8.5功能检测
8.5.1启闭
采用8.6.7.1规定的检测箱，进入到感应区域，人行自动门应能正常开启，检测箱离开感应区域后, 人行自动门应能正常关闭。
8.5.2运行速度
8.5.2.1平滑自动门、平开自动门、折叠自动门的运行速度检测，测量自动门从全闭状态到全开状态以 及从全开状态到全闭状态所用的时间和运行的距离,计算自动门的运行速度，检测三次,取平均值。
8.5.2.2旋转自动门的运行速度检测，检测旋转自动门连续正常运转不少于三个循环所用的时间和运 行的距离,计算自动门门扇边缘的平均线速度。
8.5.3旋转自动门特殊功能检测
旋转门在正常设定条件下运行，目测和采用钢卷尺进行检査和检测。
8.6安全检测
8.6.1手动开启力
人行自动门处于断电状态,采用精度不低于IN的测力计进行检测，检测位置应为执手位置或自动 门竖梃距地面高度为1 200 mm的位置,施力方向为活动扇的开启方向.
8.6.2反向阻止力
人行自动门处于正常运行状态，采用精度不小于IN的测力装置进行检测，检测位置应为执手位置 或自动门竖梃距地面高度为1 200 mm的位置,施力方向为活动扇运行的反方向。
8.6.3危险点的安全间隙与安全间距
采用精度不小于0.5 mm的金属直尺和精度为1 mm的钢卷尺进行检测.
8.6.4防夹手措施
正常光照条件下,距离0.5 m,进行目测或手试。
8.6.5制动距离
人行自动门的制动距离检测按JG 305的规定进行。
8.6.6冲击力
人行自动门的冲击力检测方法按JG 305的规定进行。
8.6.7危险区域
8.6.7.1危险区域的检测箱及检测要求应符合下列规定：
18
a)
b)
C)

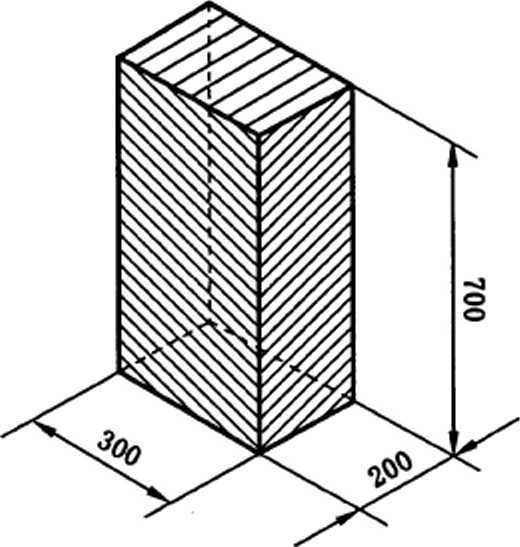

检测箱应为长方体,尺寸为0.7 m×0.3 m×0.2 m（见图12）β三个阴影面的材料，对存在传感 器的波长反射率在2%〜5%范围内,其他三侧的材料，对存在传感器的漫反射率值在80%〜 90%的范围内；
检测箱应能被检测到,并且门扇在接触到检测箱之前,应该减速或停止3 检测箱的每个面应能被不和门扇一起运动的存在传感器检测到。
图12危险区域检测箱
8.6.7.2
a)
b)
旋转自动门的次危险区域检测脚块及检测应符合下列要求：

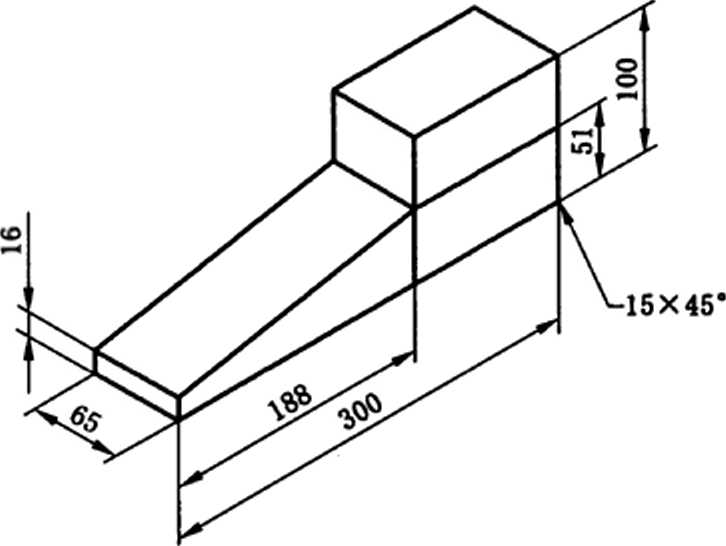

检测脚块（见图13）应使用邵氏A硬度为70±5的哑黑弹性体,其漫射系数为传感器发射器波 长的10%〜90%3
检测脚块应放在旋转自动门的次危险区域的地面上,旋转门在探测到检测脚块后，应在发生碰 撞前停止运行，或进入低速状态.
图13次危险区域检测脚块
8.6.8传感器设置
人行自动门危险区域的传感器检测按JG 305的规定进行。
8.6.9电气安全
8.6.9.1抗电强度检测按GB 4706.1的规定进行。
8.6.9.2绝缘电阻检测按GB/T 3797的规定进行。
8.6.10安全标识
在良好的光线条件下，目测检査,并采用精度为1 mm的钢卷尺检测。
9检验规则
9.1检验类别
分为出厂检验、现场综合检验和型式检验。
9.2 出厂检验
出厂检验项目见表13。出厂检验为全数检验,全部指标合格时判定该产品合格。
« 13出厂检验、现场综合检验和型式检验项目
|
章条号 |
项 目 |
出厂检验 |
现场综合检验 |
型式检验 |
|
7.1 |
O |
O_____ |
O | |
|
7.2 |
尺寸偏差 |
O |
_____O_____ |
O |
|
7.3.1.1 |
抗风压性能 |
■ ■ |
O | |
|
7.3.1.2 |
抗动态风压性能 |
■ |
△ | |
|
7.3.2 |
气密性能 |
— |
— |
△ |
|
7.3.3 |
空气声隔声性能 |
―■ |
■■■■■ |
△ |
|
7.3.4 |
保温性能 |
— |
△ | |
|
7.3.5 |
运行噪声 |
■— |
△ |
O |
|
7.3.6 |
耐软重物撞击性能 |
— |
— |
O |
|
7.3.7 |
反复启闭耐久性能 |
-■― |
O | |
|
7.4.1 |
启闭 |
O |
O | |
|
7.4.2 |
运行速度 |
■ |
O |
O |
|
7.4.3 |
旋转自动门特殊功能要求 |
O |
O | |
|
7.5.1 |
手动开启力 |
— |
Δ |
O |
|
7.5.2 |
反向阻止力 |
■■■ ■ |
Δ |
O |
|
7.5.3 |
危险点的安全间隙与安全间距 |
O |
△ | |
|
7.5.4 |
防夹手措施 |
■ ■ |
O |
O |
|
7.5.5 |
制动距离 |
. |
△ |
O |
|
7.5.6 |
冲击力 |
一■ |
O | |
|
7.5.7 |
危险区域 |
— |
△ |
O |
|
7.5.8 |
安全传感器设置 |
— |
O |
O |
|
7.5.9 |
电气安全_______________ |
△ |
O | |
|
7.5.10 |
安全标识_______________ |
■■■■■ |
O |
△ |
|
注：为必检项目广△”为选检项目广一”为非检项目. | ||||
9.3现场综合检测
9.3.1现场综合检验项目见表13。
20
9.3.2现场综合检测时,应对每橙门进行检验。当某一项目不合格时，可进行调整、返修或更换部件， 复检合格后方可交付验收,现场综合检验应提供相同类型、相同配置,有代表性规格尺寸的自动门型式 检验报告。
注：大规格尺寸的自动门的型式检验报告可代表相同类型、相同配量、较小尺寸的自动门的型式检验报告.
9.4型式检验
9.4.1检验项目
型式检验项目见表13。当有下列情况之一时,应进行型式检验：
a） 新产品或老产品转厂生产的试制定型鉴定；
b） 正式生产后,产品的原材料、构造或生产工艺有较大改变，可能影响产品性能时；
C）停产一年以上重新恢复生产时；
d） 出厂检验结果与上次型式检验结果有较大差异时；
e） 旋转门的动态风压检测在上述情况下进行选择检验；
f） 正常生产时应每三年进行一次型式检验。
9.4.2组批规则
相同分类和规格的岀厂合格批为一检验批。当产品的配置相同，尺寸不同时，型式检测可采用大尺 寸产品覆盖小尺寸产品的原则。
9.4.3抽样方法
同一检验批中随机抽取检测项目所需要的数量作为试样。
9.4.4 判定与复验规则
9.4.4.1抽检样品全部符合要求，判定该批产品型式检验合格。
9.4.4.2全部检验项目中安全性能若有不合格项判定为不合格；其他性能不合格时可从该批产品的剩 余产品中再次加倍随机抽取试件,对不合格项进行复检,结果全部符合本标准要求时，判定该批产品合 格，否则判定该批产品不合格。
10包装、标志、运输和贮存
10.1包装
10.1.1包装箱的箱面标志应符合GB/T 6388的要求。
10.1.2包装箱上应有“防雨”“小心轻放”及“向上”等标志，且标志应符合GB/T 191的要求.
10.1.3包装箱应有足够强度保证运输中不受损坏。
10.1.4包装箱内应用无腐蚀作用的材料包装，防止在搬运途中，浸水及振动、冲击产生的破损。
10.2标志
在产品明显部位应标明下列标志：
——制造厂名与注册商标；
——产品名称、型号和标志；
——额定电压、电源频率及其他内容J
——产品应贴有标牌,标牌应符合GB/T 13306的要求；
—一制造日期或编号。
10.3运输
10.3.1运输过程中避免包装箱发生相互碰撞。
10.3.2运输过程中应有防雨措施,并保持清洁无污染。
10.3.3运输装卸过程中应轻拿轻放,严禁摔、碰、撞,应保持几何形状不变,表面完好。
10.4贮存
10.4.1产品应放置在通风、干燥的地方,不应与酸、碱、盐类物质接触并防止雨水侵入。
10.4.2产品不应直接置于地面,底部垫高不小于IOO mmβ
11使用和维护
11.1人行自动门的维护应由自动门生产商或其授权公司培训合格的人员进行。维护间隔时间不应超 过六个月。
11.2维护内容应符合产品说明书的规定,应包括：
—确认门体及紧固件是否有松动或发生位移；
—全部传感器是否灵敏可靠;
——驱动、制动、控制、监控系统功能是否正常3
—冲击力是否符合要求J
——制动距离是否符合要求；
——安全标识是否齐全。
11.3维护的结果应记录在维护日志中，维护日志存档备査并以书面形式通知业主或代理人。维护日 志应包括维护日期、维护人员、设备名称及编号和维修情况。
中华人民共和国
国家标准
人行自动门通用技术要求
GB/T 34616—2017
中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
总编室:(010)68533533 发行中心 x(010)51780238 读者服务部S(OIO)68523946
中国标准出版社秦皇岛印刷厂印刷 各地新华书店经梢
«
开本880X1230 1/16 印张1.75 字数46千字 2017年10月第一版2017年10月第一次印刷
34616-2017
书号：155066 • 1-57909 定价 27.00 元
