GB 35114—2017

公共安全视频监控联网信息安全 技术要求

TeChniCal requirements for information SeCUrity Of VideO SurVeillance network SyStem for PUbIiC SeCUnty

2018-11-01 实施

中华人民共和国国家质量监督检验检疫总局借布 中国国家标准化管理委员会发布

目 次

前言

1  范围

2规范性引用文件

3 术语、定义和缩略语

• 3.1 术语和定义

• 3.2 缩略语

4公共安全视频监控联网信息安全系统互联结构

• 4.1 互联结构

• 4.2 系统内联网

• 4.3 系统间联网

• 4.4 联网方式

• 5 证书和密钥要求

δ.l密码算法

• 5.2 数字证书类型

5.3数字证书格式

• 5.4 密钥种类

• 6 基本功能要求

6.1统一编码规则

6.2用户身份认证

6.3前端设备分级

• 6.4 设备身份认证

• 6.5 管理平台间认证

• 6.6 授权与访问控制

6.7控制信令认证

6.8视频源签名及完整性校验

• 6.9 视音频加密

6.10设备异常管理报警

• 6.11 安全管理

• 6.12  H志管理

• 6.13 非对称密钥管理

• 6.14 对称密钥管理

7性能要求

• 7.1 设备身份认证

7.2视频数据签名

• 7.3 视频加解密

附录A （规范性附录）数字证书格式

附录B （规范性附录）密码模块编码规则

附录C （规范性附录）流程和协议

附录I）（资料性附录）信令消息示范

附录E （资料性附录）加密视频的导出

参考文献

本标准的全部技术内容为强制性匸

本标准按照GB/T IJ 2009给出的规则起草

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中华人民共和国公安部提出并归曰。

本标准起草单位，公安部第一研究所、北京中盾安全技术开发公司、杭州恒牛数字设备科技有限公 司、长春吉大正元信息技术股份有限公司、北京江南天安科技有限公司、国家密码管理局商用密码检测 中心、国家安全防范报警系统产品质量监督检验中心（北京）、苏州科达科技股份有限公司、浙江大华技 术股份有限公口1、杭州海康威视数字技术股份有限公司、北京中星微电子有限公口L

本标准主要起幕人：陈朝武、栗红梅，王建勇、査敏中、赵惠芳、高利、闫雪、罗鹏、王冰洋、李国、林冬、 张跃、陈宁、韩光瞬、刘宏伟、孙琼芳、崔云红、裴静、邱嵩、芦翔、孔维牛、陈卫东。

公共安全视频监控联网信息安全 技术要求

1范围

本标准规定r公共安令领域视频监控联网视频信息以及控制信令信息安全保护的技术要求，包括 公共安全视频监控联网信息安全系统的互联结构、证书和密钥要求.基本功能要求、性能要求等技术 要求。

本标准适用于公共安全领域视频监控系统的信息安全方案设计、系统检测、始收以及与之相关的设 备研发与检测可

2规范性引用文件

下列文件对于本文件的应ITl是必不可少的口凡是注11期的引用文件.仅注丨I期的版本适ΓΠ于本文

件G凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 2260-2007

GB/T 2659—2000

GB/T 7408—2005

GLVT 15843.3-2008信息技术安全技术实体鉴别第3部分:采用数字签名技术的机制

GB/J' 25724—2017

GB/T 28181—2016

GM/T 0005—2012

GM/T 0014—2012

GM/T 0025-2012

GM/T 0031—201 1

IETF RFC 2976 SIP INFo 方法(The SlP INFO Mtlhod)

IETF RFC 3261 会话初始协议(SlP_l SeSSiOn ImtIatiOn FrOtOCOI)

IETF RFC 3548 BaSeI 6, Base32 , Base64 数据编码(The BaSe 16, BaseS2. rind BaseG 4 DaIa Encod

ings)

IETF RFC 3550 实时传输协议(RTP； A TranSPort PrOtOCOl for ReaI-Time Applications)

IETF RFC 3725会话初始协议(SIP)中第三方呼叫控制(3PCC)的当前最佳实现[Ikst CUrrCnt

FrLlCIiCeS for Third Γiirty CalI Control (Spec) in the SeSSiOn ImUaUOn PrOtOCoI (SIP)]

IETF RFC 4566 会话描述协议(Session DCSCriPtiOn PrOtOCOI)

3术语、定义和缩略语

3.1术语和定义

GB/T 28181-2016界定的以及下列术语和定义适用丁本文件.

CB 35114—2017

• 3.1.1

视频加密密钥（视频密钥）VUkO encryption key

具有安全功能的前端设备随机产生的对称密钥,按照一定的规律变化,用「直接加密视频内容，实 现视频传输的机密性保护。

• 3,1,2

视频密钥加密密钥 VideO key encryption key

由视频监控安全管理平台产生并分发给具冇安全功能前端设备的对称密钥,按照一定的规律变化. 用于对视频密钥进行加密，实现其传输的机密性保护。

• 3.1.3

视频导出传输密钥 Video export tmn⅝mi⅛⅝i<m key

在视頻导岀过程中由视频监控安全管理平台生成，用于対视频密钥进行加密，实现其导出的机密性 保护口

3丄4

前端设备 front-end device

公共安全视频监控联网系统中安装于监控现场的信息采集、编码/处理、存储，传输、安全控制等 设备。

• 3.1.5

具有安全功能的前端设备 frout-end device With Safety fu∏ctiιm

具有基于数字证书的设备身份认证、视频签名、视频加密等信息安全保护功能的前端设备.

• 3.1.6

具有安全功能的用户终端 IISer Ierniinal With Safety function

具有基丁数字征书的用口身份认此、加密视频解密等安全功能的用戸终端C

• 3.1.7

具有安全功能的中心信令控制服务器 CelIlraI COntnd SeI VCr With Safety function

具有基于数字证书的设备以份认证、信令安全、密钥分发等安全功能的中心信令控制服务器匸 318

具有安全功能的媒体服务器 media SerVer With SiIfety function

具有基于数字证书的设备身份认证、视频加密及解密等安全功能的媒体服务器口

• 3.1.9

视频监控安全管理平台 SeClUity IlIanagenIent PlatfOrm in video SurVeillanCe

由具有安全功能的中心信令控制服务器、具有安全功能的媒体服务器、信令安全路由网关等功能实 体组成,具备用户身份认证、设备身份认证、密钥管理、权限管理、签名验签，加密解密、访问控制、审计、 加密视频数据的实肘点播/历史冋放/存储/下载/分发/导出、视频数据源抗抵赖，控制信令的完整性验 证等功能白

• 3.1.10

公共安全视频监控联网信息安全系统 information SeelLrity SyStenI in Video SllrVeiIlallCe network in PUhliC SCCUrity USC

由具有安全功能的前端设备、具有安全功能的用户终端、视频安全密钥服务系统、视频监控安全管 理平台四个部分组成.能够保障视頻数据及控制信令信息真实性、完整样、保密性的公共安全视频监控 联网系统。

• 3.1.11

安全模块 SeCUrity mικiule

含有密码算法、安全功能.可实现密钥管理机制的相对独立的软件、硬件、固件或其组合，

• 3.1.12

密码模块 CryPtOgraPhiC module

在前端设备中实现随机数产生和密码运算功能的、相对独立的软件、硬件、固件或其组合n

• 3.1,13

用户 IISer

在公共安全视频监控联网信息安全系统中注册并被授权的、对系统内的数据和/或设备有操作或管 理需求的使用者，

• 3.1.14

信令安全路由网关 secure SlglIaI routing gateWay

具有接收或转发域内外SlP信令功能，并且完成信令安全路由网关冋路由信息的传递以及路由信 令、信令身份标识的添加和鉴别等功能,是一种具有安全功能的SIP服务器。

3.L15

视频安全密钥服务系统 key SerViCe SyStem for Video SeCUritJ

具备用户和设备身份证书的制发功能.为视频监控安全管理平台提供证书査询和验证等服务，并完 成对对称密钥管理的系统。

3,1,16

功能实体 fIinctioiiaI entity

实现一些特定功能的逻辑单元的集合’

注；一个物理设务可以由多个功能实体组成.一个功能实休也可以由多个物理设备组成。

3.2缩略语

下列缩略语适用于本文件口

CRI_J√[fΓ ∣5ft⅛⅝肖列表(Cstifimte ReVoCFItiOn USt)

ECB：电码本模式(EleCtrolliC Code Book)

FDWSF:具有安全功能的前端设备(FrOnt end DeViCC With Safcty FUrLCtion)

GOP匕厠面组(GrOLlP Of PiCtIlreS)

IVl初始化向 3(Initialization VeCtOr)

OFB ：输出反馈模式(OUtPllt FeedbaCk)

SHA：安全哈希算法(SeCUrtⁱ HaSh AIgOrithm)

SIP:会话初始协议(Session InitiatiOrL PratOCaI)

VEK：视频加密密⅛j (Video EnCryPtiOn Key)

VKEK：视频密钥加密密⅛0 (Video Kty EnCryPrion Key)

4公共安全视频监控联网信息安全系统互联结构

4.1互联结构

公共安全视頻监控联网信息安全系统(以下简称系统)互联结构见图U图1描述r单个系统内、 不同系统间两种情况下'功能实体之间的连接关系，功能实体之间的通道互联协议分为会话通道协议、 媒体流通道协议和证书通道协议二种类型。

公钥I私钥 对称密钥 公钥1私钥 对称密钮

视频安全密钥服务系统

图例：

会话控制信令

----媒体传輸

----证书査询

图1公共安全视频监控信息安全系统互联结构示意图

• 4.2 系统内联网

系统由具有安全功能的前端设备、具有安全功能的用户终端、视频安全密钥服务系统（以下简称视 频密钥系统）、视频监控安全管理平台（以下简称管理平台）四个部分组成.各部分以传输网络为基础, 通过会话通道协议，媒体流通道协议和证书通道协议连接，

4.3系统间联网

若干个相对独立的系统以信令安全路由网关、具有安仝功能的媒体服务器为核心，通过IP传输网 络，实现系统问控制信令信息和媒体信息的传输、交换、控制°视频密钥系统间以传输网络为基础.实现 疋书信息的査询和交换，

4.4联网方式

441级联

系统的級联方式依据GB/T 28181—2016中的IJ.4.1执行。

• 4.4.2  互联

系统的旦连方式依据GB/T 281.81 2016中的4.LL2执行匸

5证书和密钥要求

5 J 密码算法

系统使用国家密码管理行政机构批准的非对称密码算法、对称密码算法，密码杂凑算法和随机数生. 成算法,算法应采用获得国家密码管理行政机构批准的安全密码产品实现_c,算法及使用方法如I-

• a) 非对称密码算法使用SM2椭圆曲线密码算法，用于身份认证、数字签名、密钥协商等；

• b) 对称密码算法使用SMkSMl分组密码算法OFB模式，用于视频数据的加密保护。使用

SM4分组密码算法ECB模式，用于密钥协商数据的加密保护：

C)密码杂凑算法使用SM3密码杂凑算法，用F完整性校验彳

d)随机数生成算法生成的随机数应能通过GM/ʃr 0005-2012中规定的方法进行检测.

5.2数字证书类型

系统应使用基于非对称密码算法的数字证书体系实现用户身份认证、前端设备认证、服务器设备认 证、管理平台冋认证等安全功能。应为用户、前端设备、服务器设备以及管理平台签发数字证书。证书 类型具体如下；

疽用户证I旗用于对用户的身份认证！

b)前端设备证书，用丁前端设备的身份认证以及对设备产生视频数据的数字签名&

C)服务器设备证书：用于服务器吱备的身份认证；

(I)管理平台i正书：用于管理平台的身份认证.

5.3数字证书格式

应支持GM/T 0013-2012中対证书格式和证书撤销列表(CRL)的规定“统一的证书格式见附 录ʌ.

5.4密钥种类

系统的密钥分为非对称密钥类和对称密钥类。非对称密钥类包括管理平台内功能实体的签名公私 钥和加密公私钥.FDWSF签名公私钥、具有安全功能的用户终端签名公私钥等』对称密钥类有视频密 钥加密密钥、视频加密密钥等。

6基本功能要求

6,1 统一编码规则

系统对FDWSF.服务器设备、具有安全功能的用户终端进行统一编码.见GB L 28181-2016的附 荥D中D. I”集成在FI)WSE的密码模块,应有邮一的标识,编码规则见附录

6.2用户身份认证

应对用户基本信息、属性信息以及用户ID与用户证书的对应关系作管理。应对所有用户进行身份 认证n应支持基于数字证书的用户认证.认证流程见附录C中C.I.

6.3前端设备分级

6.3」 根据安全保护强弱，将Fl)WSF的安全能力分为三个等级，由弱到强分别是A级、B级、C级，见 表L

• 6.3.2 A级应基于数字证书与管理平台双向身份认证的能力、达到身份真实目标口

• 6.3.3 B级应具备基于数字i正书与管理平台双向身份认证的能力和対视频数据签名的能力,达到身份 真实和视频来源于真实设备.能够校验视频内容是否遭到篡改的目标，

• 6.3.4 C级应具备基于数字证书与管理平台双向身份认证的能力、视频数据签名能力和视频数据加密 能力•达到身份真实和视频来源于真实设备,能够校验视频内容是否遭到篡改,能够达到对视频内容加 密保护目标。

GB 35114—2017

表1前端设备分级

6.4 设备身份认证

641管理平台应对FDWSF的基本信息、属性信息以及FDWSF的ID、其密码模块ID与设备证书的 对应关系作管理’

6.4.2管理平台应对所有接入的Fr)WSF进行单向设备身份认证或者双向设备身份认证U认证流程 见C2 .消息示例参见D.1和D.2_o

6.5管理平台间认证

管理平台互联互通时应进行管理平台冋的双向身份认证,认证流程见C3.

6.6授权与访问控制

6.6.1在设备身份认证的基础上，管理平台应采用基于属性或基于角色的访问控制模型对用户进行授 权管理和访问控制。

6,6.2管理平台访问控制的粒度应至少包含前端设备的安全能力等级以及存储视频是否加密等属性， 6.6.3在系统中访问加密视频信息的用户应是经过基于数字证书认证的用户,包括对加密视频的播 放、回放、下载、删除等操作。

6.6.4当跨域访问时,应采川信令MOniIOr-USer-Idenlity携带的川户身份信息进行访问控制H对C级 设备的访问要做严格的控制.

6.7控制信令认证

6.7.1管理平台和FDWSF应采用带密钥的杂凑算法SM3对设备遥控等重要的SIP控制信令做认证。 6.7∙2 在 SIP 消息头域中.启用 DaLe 域，増加 NOte 域& NOte = (DigeSI nonce =  . Hlgorithm =).

nonce的值为杂凑j⅛算结果经过BaSe64编码后的f⅛ .algorithm的值为杂凑算法名称。控制信令认证 的流程和方法规定见C.4.消息示例参见Tλ3_c

6.7.3当跨域访问时，若该信令是由本域的用户发起,则信令安全路由网关应将发送到外域的信令添 加MOnit_Or-U_Ser-Idenlity头域，其取值为信令安全路由网美ID和用户的身份信息;若该信令不是由本 域的用户发起.则只在原有MoTIitOr-USer-TdentHy域值前添加信令安全路由网关IDF各段分隔符为 ”-气用戸的身份为用户ID以及用户身份属性信息(用户身份属性信息包括:用户隶属机构属性、用户 类别属性和用户职級属性)°

6.8视频源签名及完整性校验

6,8.1所有B级和C级FnWSF应对采集的视频进行视频数据签名操作并基于TCP协议进行传输，

6.8.2 所有B级和C級FDWSF应支持对视频I帧及其他关键帧的签名C

6.8.3管理平台应支持对视频数据签名结果的接收、存储和验证,实现视频源的抗抵赖及完整性校验。

6.8.4 视频数据签名和验签的格式和流程见C.5,消息示例参见DL

6.9视音频加密

6.9.1所冇C级FDWSF应对采集的视频及音频进行加密操作并传输。

6.9.2管理平台应支持视频及音频加密数据的传输，支持用户在权限范围内对实时加密视音频播放、 历史加密视音频回放、加密视音频的存储/下载/分发/导出等操作。

6.9.3视音频加密格式和流程见C.6.消息示例参见D.5〜D.11。

6.9.4视频导出时管理平台应更换视频密钥加密密钥.具体流程参见附录E_o

6.9.5加密视频直接存储到存储设备。

6.10设备异常管理报警

6.10.1管理平台应能及时发现FL)WSF的异常情况，如非授权处理、密码模块损坏或丢失。

6.10.2管理平台应能及时感知设备异常情况，如报警等，并同时写入日志。

• 6.11 安全管理

6.11.1系统应设置安全管理员、安全操作员和安全审计员三类管理员角色。

6.11.2安全管理员负责系统的安全参数配置、系统服务器启动和停止，不具有安全业务操作的权限。

6.11.3安全操作员按其权限避行具体的安全业务操作,包括密钥生成、导人、备份和恢复等操作。

6.11.4安全审计员负责系统的审计管理，负责对涉及系统安全的事件和各类管理、操作人员的行为进 行审计和监督。

6.11.5系统应使用数字证书和静态曰令、动态口令、生物识别等其他认证因子相结合的方式认i正安全 管理员、安全操作员及安全审计员的身份，身份认证成功后才能登录系统进行操作。

• 6.12 日志管理

6.12.1管理平台应对用户认证、设备认证、密钥管理等安全操作和各种异常安全事件，包括密钥协商 失败、数据加解密失败、完整性校验失败等记录日志。

6.12.2管理平台应具备获取FDWSF各种异常安全事件日志的功能。包括设备认证失败、密钥协商 失败、数据加解密失败、完整性校验失败等。

6.13非对称密钥管理

非对称密钥对及其证书应按照GM/T 0034-2014进行管理。

6.14 对称密钥管理

6.14.1系统应对所使用的对称密钥进行完整生命周期的管理。

6.14.2视频密钥加密密钥VKEK在设备注册时更新，并安全传输到具有安全功能前端设备的密码模 块中安全存储。管理平台应使用安全模块安全保存所有前端设备的VKEK,保存周期应满足历史视频 保存时间的要求。

6.14.3视频密钥加密密钥VKEK更新周期不大于1天。视频加密密钥VEK更新周期不大于1 hɑ

7性能要求

7.1设备身份认证

在符合GB/T 28181-2016中5.5网络传输质量要求前提下，设备身份双向认证时间延迟不超过 400 ms₀双向认证时间延迟，不包含穿越安全边界平台及设备等实际网络中其他必须存在的设备 延时。

7.2视频数据签名

Fi)WSF视频数据签名，应不小于1次/s。

7.3视频加解密

C级FI)WSF应能支持全码流加密，在符合GB/T 28181—2016中5.5网络传输质量要求前提下, 视频加密/解密增加的延时不超过400 ms₀

附录A （规范性附录） 数字证书格式

A.1用户证书格式

用户证书格式应符合GM/T 0015-2012中对证书格式和证书撤销列表（CRL）的规定。

A.2设备证书格式

设备证书格式见表A.l_o设备证书撤销列表（CRL）应符合GM/T 0015-2012的规定。

表A.1设备证书格式定义

表AJ （续）

IO

附录B

（规范性附录）

密码模块编码规则

编码规则由产品型号编码（4位）、类型编码（2位）、生产日期编码（8位）、批次编码（3位）和序号 （5位）五个码段共22位十进制数字字符构成，即密码模块编码=产品型号编码+类型编码+生产 日期编码+批次编码+序号。

编码规则详细说明见表B.1。其中.产品型号编码取国家密码管理局批准密码模块产品型号的后 四位编码。类型编码是指密码模块产品的类型。

表B.1详细编码规则

附录C (规范性附录) 流程和协议

C.1用户身份认证

IVS客户端基于数字证书的用户身份认证流程应按照GB/T 15843.3-2008执行。C/S客户端应 采用基于SIP协议的双向身份认证模式进行用户身份认证。具体流程参照C.2.2内容。

C.2设备接入认证

C.2.1 SIp服务器认证FDWSF的单向身份认证

C.2.1.1单向身份认证说明

FDWSF和SlP服务器进行单向认证。对RFC 3261中定义的方法REGlSTER进行如下头域 扩展：

• a) Authorization的值增加CaPability项用来描述FDWSF的安全能力。当AUthOriZatiOn的值 为CaPabiIIty时,携带参数algorithm .key version _o参数algorithm的值分为四部分，中间以分 号分割。第一部分定义为“A”，为非对称算法描述，取值为设备支持的非对称算法/模式/填充 方式.多种算法之间用逗号分隔。例如:A：SM2；第二部分定义为“H”，为杂凑算法描述，取值 为设备支持的杂凑算法，多种算法之间用逗号分隔。例如:H：SM3；第三部分定义为“S”，为对 称算法的描述，取偵为设备支持的对称算法/模式/填充方式，多种算法之冋用逗号分隔。例 如:S:SM1∕OFB∕PKCS5,SM1∕ECB∕PKCS5_o第四部分定义为“SI”，为签名算法的描述。例 如：SI：SM3・SM2。keyversion为密钥版本号，取值为Fl)WSF的本地时间，16位数字字符.例 如:keyversion= " 1970-01-01 T9 ： 18 ：43^H _o

• b)  WWW-Authenticate 的值为 UnidireCtiOno 携带参数 random! _XalgOrithm_O random 1 取值为 随机数。algor_Ithm的值为SIP服务器使用的安全算法，该算法由SIP服务器从设备上报的安 能力算法中选择获得.包括非对称算法、杂凑算法、对称算法，用分号分隔。例如：A： SM2；H： SM3；S： SM1∕OFB PKCS5；SI： SM3-SM2_o

C) AUthoriZatiOn的值为Unidircction,携带验证具有安全功能的前端设备的数据。携带 randoml、random2、ScrVCricl、SignI .algorithm_O random2 为具有安全功能的前端设备产生的 随机数,randoml为SIP服务器产生的随机数,Scrvcrid为SlP服务器设备ID,signl为用具有 安全功能的前端设备私钥对random2÷ randoml +SIP服务器ID做数字签名后的结果,algorithm 为采用的安全算法。

C.2.1.2 单向身份认证流程

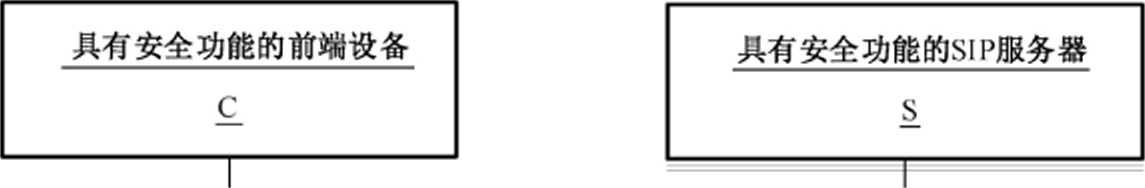

单向身份认证流程见图C.1,消息示范参见Ill_o

丄                 丄

1. REGlSTER (携带设备安全能力)

（⅞R1⅞ 回）

3. REGlSTER

（携带 IokenCS =R2 +Rl+

SlP服务器ID+S1注册）

_4_200_OK_ 携带 CryPtkey

T                  T

I                                                                                                                                                                       I

图C.1 SIP服务器认证FDVVSF的单向身份认证注册流程示意图

信令流程描述如下：

• a)  1:FDWSF 向 SIP 服务器发送 REGISTER 请求。增加 AUthOriZatiOn 头字段，AUthOriZatiOn 的值为Capability,携带参数algorithm _% key version _O参数algorithm的值分为为部分，中间以 分号分割。第一部分定义为“A”，为非对称算法描述，取值为设备支持的非对称算法/模式/填 充方式.多种算法之间用逗号分隔。例如：A：SM2；第二部分定义为“H”，为杂凑算法描述，取 值为设备支持的杂凑算法，多种算法之间用逗号分隔。例如:H：SM3；第三部分定义为“S”，为 对称算法的描述，取值为设备支持的对称算法/模式/填充方式，多种算法之间用逗号分隔。例 如：S： SMI ∕0FB∕PKCS5, SMl/CBC∕PKCS5, SM4∕()FB, PKCS5, SM4∕CBC/PKCS5。第四 部分定义为“SI”，为签名算法的描述。例如：SI： SM3-SM2_o keyversion 密钥版本号。

• b) 2： SIP服务器产生随机数Rl,向FDWSF发送一个挑战响应401,响应的消息头域λVWW-Λu-thenticate取值为为UnldireCtiOn,ffl来携带验证SIP服务器身份的数据。携带参数randoml, algorithm₀ randoml取值为RI _o algorithm的值为SlP服务器使用的安全算法。

C) 3：FDWSF收到401响应后，得到randoml和algorithm的值。产生随机数R2；用FDWSF私 钥对random2+ randoml+ SIP服务器TD做数字签名，得到结果SignI_o Fr)WSF重新向SIP 服务器发送 REcJlSTER 请求，Aulhorizalion 取值为 UnidireCtion,携带 randoml、random2、 SCrVCridʌsignl _XalgOrithm_o random2 为 FDWSF 产生的随机数 R2, randoml 为 SlP 服务器产 生的随机数Rhscrvcrid为SIP服务器设备ID, SignI为用FDWSF私钥对random2 + randoml+ SIP服务器ID做数字签名后的结果,algorithm为采用的安全算法。

d) 4：SlP服务器收到请求后，校验FDWSF签名的有效性(是否被验证过)；校验Rl有效性(只能 1次+时效性)；校验SlP服务器ID与自身是否相符；用设备证书校验SignI签名结果；校验成 功.证明Fr)WSF身份合法。用FDWSF公钥对VKEK加密做Base64编码后得到cryptkey, 向FDWSF发送成功响应200 OK消息，携带CryPtkey参数.algorithm参数。如果校验失败 则发送拒绝服务应答。Fl)WSF收到200 OK后用FDWSF私钥解密cryptkey,即可获得 VKEK的值。

C.2.2 SIP服务器与FI)WSF间的双向身份认证

C.2.2.1双向身份认证说明

FDWSF和SlP服务器进行双向认证。对RFC 3261中定义的方法REGISTER进行如下头域 扩展：

• a) AUthoriZation的值增加CaPability项用来描述FDWSF的安全能力。当AUthoriZation的值 为CaPabiIity时，携带参数algorithm ʌ key version _O参数algorithm的值分为四部分，中间以分 号分割。第一部分定义为“A”，为非对称算法描述，取值为设备支持的非对称算法/模式/填充 方式，多种算法之间用逗号分隔。例如:A：SM2；第二部分定义为“H”，为杂凑算法描述，取值 为设备支持的杂凑算法，多种算法之间用逗号分隔。例如:H：SM3；第三部分定义为“S”，为对 称算法的描述，取值为设备支持的对称算法/模式/填充方式，多种算法之间用逗号分隔。例 如:S:SMI∕0FB∕PKCS5,SM1∕ECB∕PKCS5_O第四部分定义为“SI”，为签名算法的描述。例 如：SI ： SM3-SM2 _O key version为密钥版本号,取值为FDWSF的本地时间，16位数字字符,例 如:key version = " 1970-01-01 T9 ： 18 ： 43'* _o

• b)  WWW-AIlthCntiCatC 的值为 BidireCtiono 携带参数 randoml ^algorithm_o random!•取值为随 机数。algorithm的值为SlP服务器使用的安全算法，该算法由SIP服务器从设备上报的安全 能力算法中选择获得,包括非对称算法、杂凑算法、对称算法,用分号分隔。例如：A： SM2；H： SM3；S： SMl∕OFB,∕PKCS5jSI: SM3-SM2_o

C) AUthOriZatiOn 的值为 BidireCtiOn_Q 携带验证 FDWSF 的数据。携带 randoml、random2、 serverielʌsignl _XalgOrithm_O ranch m2 为 FDWSF 产生的随机数»randoml 为 SlP 服务器产生 的随机数,Serverid为SlP服务器设备ID,sign 1为用FDWSF私钥对random2 + randoml + SlP服务器ID做数字签名后的结果,algorithm ⅛采用的安全算法。

C.2.2.2双向身份认证流程

双向身份认证流程见图C.2,消息示范参见1).2。

LREGlSTER （携带设备安全能力）

2J01½≡^

（将 R1⅞0）

3. REGlSTER

（携带 TokenCS = R2+Rl + SlP服务器ID+S1注册）

4.200 OK

（携带 R1÷R2 + 设备 ID+ CnptkCy + S2）

图C.2 SIp服务器与FDWSF间双向认证注册流程示意图

信令流程描述如下：

a） 1:FDWSF向SIP服务器发送REGISTER请求，消息头域中携带FDWSF的安全能力。增加 Authorization 头字段，Authorization 的值为 Capability,携带参数 algorithm key version _o 参 数algorithm的值分为四部分，中间以分号分割。第一部分定义为“A”，为非对称算法描述，取 值为设备支持的非对称算法/模式/填充方式，多种算法之间用逗号分隔。例如：A：SM2；第二 部分定义为“H”，为杂凑算法描述，取值为设备支持的杂凑算法，多种算法之冋用逗号分隔。 例如:H：SM3；第三部分定义为“S”，为对称算法的描述，取值为设备支持的对称算法/模式/填 充方式.多种算法之间用返号分隔。例如：S ： SML oFB∕PKCS5 ,SM1∕ECB PKCS5。第四部 分定义为“SI",为签名算法的描述。例如：SI：SM3-SM2_O keyversion为密钥版本号。

b） 2：SlP服务器产生随机数Rl ,向FDWSF发送一个挑战响应401,响应的消息头域WWW-Authenticate 取值为为BidireCtion,用来携带验证SlP服务器身份的数据。携带参数randoml _N algorithm_O randoml取值为RI_O algorithm的值为SIP服务器使用的安全算法。

C） 3 :FDWSF收到401响应后，得到randoml和algorithm的值。产生随机数R2；用FDWSF私 钥对randonι2+ randoml +SIP服务器ID做数字签名，得到结果SigrlI _O FDWSF重新向SIP 服务器发送 REGlSTER 请求,Authorization 取值为 BidireCtion.携带 randoml、random2、 SerVerid.signl .algorithm_O randorn2 为 FDWSF 产生的随机数 R2,randoml 为 SlP 服务器产 生的随机数Rbserverid为SlP服务器设备ID, sign 1为用Fl）WSr私钥对ranclom2 + randoml+STP服务器Ir）做数字签名后的结果,algorithm为采用的安全算法。

Cl） 4：SIP服务器收到请求后，校验FDWSF签名的有效性（是否被验证过）；校验Rl有效性（只能

1次+时效性）；校验SIP服务器ID与自身是否相符；用设备证书校验Signl签名结果；校验成 功.证明FDWSF身份合法。用FDWSF公钥对VKEK加密得到CryPtkey,用管理平台私钥 对 randoml +random?+ clcviccid +cryptkcy 做数字签名，得到结果 Sign2。向 FDWSF 发送成 功响应 200 OK 消息，携带 random2、randoml、deviceid、Sign2、algorithm。CryPtkCy 参数。 random2为FDWSF产生的随机数R2,randoml为SIP服务器产生的随机数Rbdeviceid为 FDWSF的ID,cryptkey为FDWSF公钥对VKEK加密结果经BaSe64编码后的值，sign2为 用管理平台私钥对randoml+ randoπι2 + （IeViCCi（I + CryPtkey做数字签名后的结果,algorithm 为采用的安全算法。FDWSF收到200 OK后，校验SlP服务器签名的有效性（是否被验证 过）；校验R2有效性（只能1次+时效性）；校验deviceicl与自身是否相符；用SlP服务器证书 校验Sign2签名结果；校验成功，证明SlP服务器身份合法。用FDWSF私钥解密CryPtkey, BP 可获得VKEK的值。如果校验失败则发送拒绝服务应答。

C.3 管理平台间认证

C.3.1管理平台间认证说明

管理平台间认证分为互联认证和级联认证，下面以信令安全路由网关1向信令安全路由网关2发 起认证为例进行说明。

C.3.2管理平台间认证流程

管理平台冋认证流程见图C.3,消息示范参见1）.2。

信令安全路由网关1

L REGlSTER

（携带设备安全能力）

2_401

^-(WRr⅛0^Γ

3. REGISTER

(携带 TOkenCS = R2+R1+ 平台ID+S1注册)

_4._200 OK

^ 一一(⅛⅛^R^i+R2+⅛⅛^ 一一 ID÷ cryptkey l÷cryptkey 2+S2)

图C.3管理平台间双向认证注册流程示意图

信令流程描述如下：

• a) 1 ：信令安全路由网关1向信令安全路由网关2发送REGISTER请求，消息头域中携带信令安 全路由网关1的安全能力。增加AUthOriZatioI-I头字段,Authorization的值为Capability,携带 参数algorithm. key version ɔ参数algorithm的值分为四部分，中间以分号分割。第一部分定 义为“A”.为非对称算法描述.取值为设备支持的非对称算法/模式/填充方式，多种算法之间 用逗号分隔。例如：A：SM2；第二部分定义为“H”，为杂凑算法描述，取值为设备支持的杂凑 算法，多种算法之间用逗号分隔。例如:H：SM3；第三部分定义为“S”，为对称算法的描述.取 值为设备支持的对称算法/模式/填充方式，多种算法之间用逗号分隔。例如：S：SM1/()FB/ PKCS5,SM1∕ECB∕PKCS5_o第四部分定义为“SI”，为签名算法的描述。例如：SI：SM3-SM2_O keyversion为密钥版本号。

• b) 2：信令安全路由网关2产生随机数Rl,向信令安全路由网关1发送一个挑战响应401,响应 的消息头域WWW-Authenticate取值为为BidireCtion,用来携带验证信令安全路山网关1身 份的数据。携带参数randomI_SalgOrithnI_O randoml取值为RIo algorithm的值为信令安全 路由网关2使用的安全算法。

C) 3：信令安全路由网关1收至IJ 401响应后，得到randoml和algorithm的值。产生随机数R2； 用信令安全路由网关1私钥对random2 +randoml +信令安全路由网关2ID做数字签名，得 到结果Signl_O信令安全路由网关1重新向信令安全路由网关2发送RE(ΠSTER请求，Au∙ LhOriZatiOn 取值为 BidireCliCn ,携带 randoml、random2、SerVerid、Sign 1、algorithm。ranclom2 为信令安全路由网关I产生的随机数R2∙randOml为信令安仝路由网关2产生的随机数Rl, SerVCrid为信令安全路山网关2设备ID,signl为用信令安全路山网关1私钥对random? + randoml+信令安全路由网关211)做数字签名后的结果，algorithm为采用的安全算法。

CI) 4：信令安全路由网关22收到请求后，校验信令安全路由网关21签名的有效性(是否被验证 过)；校验Rl有效性(只能1次+时效性)；校验信令安全路由网关2ID与自身是否相符；用信 令安全路由网关1证书校验SignI签名结果；校验成功，证明信令安全路由网关1身份合法。 用信令安全路山网关1公钥对VKEK加密得到CryPtkeyI,用信令安全路由网关1公钥对 VEMK及VEMK版本号加密得到CryPtkey2,用信令安仝路由网关2私钥对randoml+ ran-(IOm2+信令安全路由网关1ID +cryptkcyl+ CryPtkCy2做数字签名，得到结果Sign2。向信 令安全路由网关1发送成功响应200 OK消息，携带random2 ʌrandom 1 ʌdcviccid_Ssign2 .algorithm _O CryPtkeyl .cryptkey2参数。random2为信令安全路由网关1产生的随机数R2,random 1 为信令安全路由网关2产生的随机数Rl,(Ieviceid为信令安全路由网关IID₉Cryptkeyl 为信令安全路由网关1公钥对VKEK加密结果经Base64编码后的值,cryptkey2为用信令安 全路由网关1公钥对VEMK及VEMK版本号加密结果经Basc64编码后的值，sign2为用信 令安全路由网关2私钥对randoml + random2 +信令安全路由网关IID + CryPtkeyI + Cryptkey2做数字签名后的结果,algorithm为采用的安全算法。如果校验失败则发送拒绝服 务应答。信令安全路由网关1收到200 OK后用信令安全路由网关1私钥解密CryPtkCyl,即 可获得VKEK的值，解密CryPtkCy2,即可获得VEMK的值。

C.4控制信令认证

C.4.1控制信令认证说明

注册成功后，信令发送方与信令接收方进行交互时.采用基于帯密钥的杂凑方式保障信令来源安 全。对除REGISTER消息以外的消息做带密钥的杂凑。启用Date字段,扩展信令消息头域,在头域中 增加 NOte 字段(值为 Digest,有两个参数 nonce, algorithm ) _O Note — ( DigeSt nonce —"",

CI) 4：若信令接收方对收到的信令认证通过，则生成响应信令，并将即将发出的信令消息中的 METHoI)、FrOm、T。、CalI-ID,Date、密钥、消息体做杂凑运算，得到结果2。

• e) 5：得到结果2作为NOte字段的参数nonce的值，本次使用的杂凑算法作为NOte字段的参数 algorithm的值,将响应信令发送给信令发送方。

• f) 6：信令发送方接收到响应信令，提取METH()ɔʌFrOm.ToXall-ID,Dateʌ消息体、结果2,比对 date与当前时间，如果时间之在差在有效区间内，则将这些参数和密钥一起做杂凑运算，得到 结果2',匹配结果2和2',如果匹配成功，则信令认证通过，否则失败，丢弃该信令。

C.5视频源签名及完整性校验

C.5.1视频数据签名数据的封装格式

C.5.1.1 总则

视频编码、签名数据的封装符合GB/T 25724-2017要求。

C.5.1.2 NAL单元语法

按照GB/T 25724—2017的规定，使用NAL单元参数中的authentication.idc标注其是否认证。 NAL单元语法符合标准GB/T 25724—2017中5.2.3.1的要求。

C.5.1.3安全参数集RBSP语法

码流签名采用的算法由NAL单元安全参数集RBSP约定。安全参数集RBSP语法的格式符合标 准GB/T 25724—2017中5.2.3.2.3的要求。安全参数集语义应符合标准GBuT 25724—2017中5.2.4.4.3 的要求。其中签名中所采用的杂凑算法依据表C.1。

表C.1 hash_type与算法的对应关系

签名中所采用的非对称算法依据SignatUrC_typc, 取值依据表C.2_o

表C.2 SignatUre_type与算法的对应关系

C.5.1.4认证数据的封装

认证数据的封装语法符合GB/T 25724-2017屮523.2.6的要求。签名数据应经过BaSe64编码, Base64编码方法应符合RFC 3548的要求。

C.5.2视频数据签名规则

视频数据签名规则如下:

a） 应保证解码器或验签服务器在收到携带认证数据的NAL之前，已收到携带设备信息的安全 参数集NAL_O

b） 携带设备信息的安全参数集、AL,以GOP整数倍为周期输出。

C）认证数据单元NAL中的frame_mim,表示应包含认证数据的图像，该图像为在认证数据 NAL单元之前最临近的frame_num与认证数据的frame_num相同的图像。SUCCeSSiVe_hash_ PiCtUreS_minusl 等于 0 时，frame_IlUnl 指示认证数据对应的图像。SUCCeSSiVe_hash_PiCtUreS_ minus 1大于0时,frame_num指示连续SUCCeSSiVenaSllPiCtureS个图像的最后一个。

d） 携带视频认证数据的认证数据NAL,从首个对应图像算起，最多延后一个GoP周期输出。可 信视频验签时，从携带视频认证数据的认证数据单元NAL开始，最多向前搜索一个GOP,定 位首个对应图像。

e） 编码比特流中必须携带绝对时间扩展信息，用于标识认证时间。

f） 认证数据应经过Baseβ4编码。

C.5.3前端设备视频数据签名控制

C.5.3.1前端设备视频数据签名控制基本要求

管理平台发送命令控制Fr）WSF启动、停止视频数据签名。

C.5.3.2 流程

前端设备视频数据签名控制流程见图C.5,消息示范参见Γ）.4_o

源袞备          SIP服务器          目标设备

I 1 MeSSage

1（前端签名控制浦求命令）J

I                                             <

2 200 OK

∣≤---------—---------- 3 MeSSage

（前端签名控制请求命令）I

I

I                                          4 200 OK

I                                                     <

I

I                                 -             a MeSSage

I                 I （前端签名控制福应命令）I

I                          P 6 200 OK I

7 MeSSage --------------------------

"（前端签名控制响应命令）！

I            8 200 OK          '

I

I                                                                                                                            I

图C.5前端设备视频数据签名控制流程示意图

命令流程描述如下：

a） 1：源设备向SlP服务器发送设备控制命令，设备控制命令采用MESSAGE方法携带；

b） 2：SIP服务器收到命令后返回200 OK,该响应无消息体；

C） 3：SIP服务器向目标设备发送设备控制命令，设备控制命令采用MESSAGE方法携带；

d） 4：目标设备收到命令后返回200 OK,该响应无消息体；

e） 5：目标设备向SIP服务器发送设备控制响应命令，设备控制响应命令采用MESSAGE方法 携带；

f） 6：SlP服务器收到命令后返回200 （）K,该响应无消息体；

g） 7：SlP服务器向源设备转发设备控制响应命令，设备控制响应命令采用MESSAGE方法 携带；

h) 8：源设备收到命令后返回200 OK,该响应无消息体。

C.5.3.3协议接口

C.5.3.3.1请求命令消息体

请求命令消息体应符合下列要求：

• a)  MESSAGE 消息头 COntent-type 头域为 COntent-type： APPIiCation MANSC[)P+xml_o

• b) 设备控制命令应采用GB/T 28181—2016中4.3.4中规定的MΛNSCDP协议格式定义。前端 设备视频数据签名控制命令包括命令类型(CmdTyPe)、命令序列号(S、)、设备编码 (DCViCCID)、子命令等,采用MESSAGE方法的消息体携带。

C)设备在收到MESSAGE消息后，应立即返IHI应答，应答均无消息体。

CI)消息体定义如下：

(schema XrnInS= "http：//WWW.w3.org/2001/XMI.Schema"

targetNameSPaCe = "http：//www.w3.org/ namespace/ ^π

XrnlnS ： tg= "http：//www.w3.org/namespace/^π〉

(element name= "Control">

< ComplexType〉

〈sequence〉

〈！一命令类型：前端设备视频数据签名控制(必选)-〉

(element name = "CmclTypc" fixed =^USignatUrCCOntroΓ' /)

〈！一命令序列号(必选)--〉

(element name= "SN" type= "integer" minlnclusive VaIUe = "l^π ∕>

<!-目标设备编码(必选)一〉

(element name= "DeviceID" type= "tg：devicell.)TyPe" ∕>

〈! - Start :启用签名；StoP :停止签名(必选)一〉

(element name = "ContrOl(^Amd" type= "string"/)

(/sequence)

〈/compICXEypc〉

(/element)

(/schema)

C.5.3.3.2应答命令消息体

应答命令消息体应符合下列要求：

• a) 设备控制应答命令应包括命令类型(CmdType)、命令序列号(SN)、设备编码(DevicelD).执行 结果(Result),采用MESSAGE方法的消息体携带。

• b) 设备控制应答命令应采用GB/T 28181—2016中4.3.4中规定的MANSCr)P协议格式定义。

C) MESSAGE 消息头 COntent-type 头域为 COntent-type： APPliCatiOn/MANSCDP+xml。

• d) 设备在收到MESSAGE消息后，应立即返冋应答，应答均无消息体。

• e) 消息体定义如下：

<SChema XmlnS = "http：//WWw.w3.org/2001 /XMLSchema"

IargetNameSl)ace^— " h 11P: //www.w3.org/namespace/"

XmInS ： tg= "http: / / www.w3.org/namespace/"〉

<element name= "Response"〉

<comρleχ^,∕ype〉

〈sequence）

〈！一命令类型：设备控制（必选）一〉

（CICrnenl name = "（ɜrndTypeⁿ fiXCd = ^MSignallIre（Control" ∕>

<!--命令序列号（必选）一〉

（element Dame= "SN" type= ^Uinteger" rn in In elusive Vahle — ^M 1 " /〉

<!--冃标设备编码（必选）-・〉

（element name= "DeviceII）" IyPe= ^Mtg：devicell）TyPeⁿ /〉

<!--命令执行结果（必选）—〉

（element name= "Resullⁿ type= "Ig： resultTyPe"∕>

〈/sequence〉

<∕complexType>

</element）

〈/ schema）

C.5.4视频数据签名

视频数据签名应符合下列要求：

a） 读取待认证的一个或多个NAL单元数据；

b） 按安全参数集约定的算法和方式对、AL单元进行杂凑计算，生成初次或二次杂凑值；

C）按安全参数集SignatUre_type约定的算法和方式用设备私钥对一或多个图像的树顶杂凑结果 进行签名计算，生成视频认证数据；

Cl）将视频认证数据封装到认证数据单元中，以独立的、AL形式封装。

C.5.5视频验签

视频数据验签应符合下列要求：

a） 从安全参数集NAL中获取源端设备信息，找到对应源端设备的公钥；

b） 用signature-type中指定的签名算法，用源端设备公钥解密认证数据，生成验证杂凑值；

C）在视频码流中定位认证数据对应图像的首个认证NAL单元；

CI）按安全参数集约定的算法和方式对从首个认证NAL单元开始的一或多组认证NAL单元进 行初次杂凑计算或树顶杂凑计算，计算结果作为比对杂凑值；

e）比较验证杂凑值和比对杂凑偵，如完全相同，则视频认证数据对应的图像通过验证，否则未通 过验证。

C.6视频加密

C.6.1视频加密数据的封装格式

C.6.1.1安全参数集RBSP语法

安全参数集RBSP语法应符合下列要求：

a）码流的加密算法由NAL单元安全参数集RBSP约定。安全参数集RBSP语法应符合标准 GB/T 25724—2017中5.2.3.2.3的要求。安全参数集语义应符合标准GB/T 25724—2017中 5.2.4.4.3 的耍求。

1））加密所采用的算法依据 encryption_type.encryption_-type 见表 C.3_o

表C.3 encryption_type与算法的对应关系

C.6.1.2 NAL单元语法

按照GB/T 25724-2017的规定,使用NAL单元参数中的encryption_idc标注其携带的RBSP是 否加密。

C.6.2视频加密规则

视频加密规则如下：

a） 不对安全参数集加密处理,解码端收到新密钥和参数后及时激活，取代当前密钥和参数；

b） VEK的K度为16个字节，由FDWSF随机生成，VEK更新的最小周期为一个GOP, 一般采 用30或60个GoP周期；

C）携带更新VEKJV的安全参数集NAL,应先于新密钥激活后的加密VCL NAL的传输；携带 设备信息的安全参数集NAL,应先于或同时携带认证数据传输；

d） 新的VEK在下一个GOP开始时使用.同一个GOP使用相同的VEK ,GOP周期内不变更加 密运算的VEK；

e） 编码片RBSp的最后1个字节不加密；

f） 采用分组加密OFB模式加密时.每个加密GoP使用不同的IV,IV由编码器随机生成。

C.6.3前端视频加密控制

C.6.3.1前端视频加密控制基本要求

管理平台发送命令控制Fl）WSF启动、停止视频数据加密。

C.6.3.2 流程

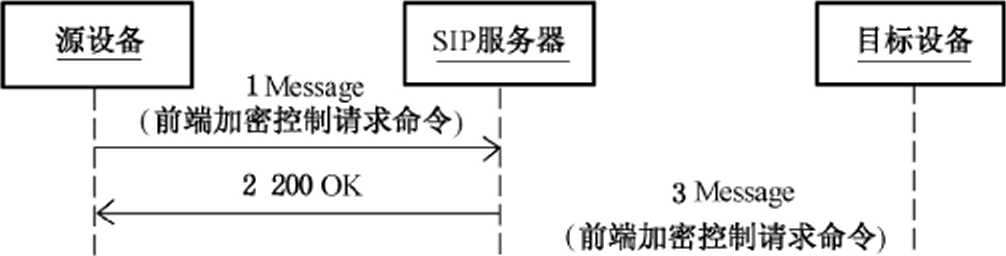

前端视频加密控制流程见图C.6,消息示范参见I）.5_O

5 MeSSage

I                L （前端加密控制响应命令）

•                                          6 200 OK

7 MeSSage        ∣------------------------------

）（前端加密控制响应命令）！

8 20OOK

图C.6前端视频加密控制流程示意图

命令流程描述如下：

• a) 1：源设备向SlP服务器发送设备控制命令，设备控制命令采用MESSAGE方法携带；

• b) 2：SIP服务器收到命令后返回200 ()K,该响应无消息体；

C) 3：SIP服务器向目标设备发送设备控制命令，设备控制命令采用MESSAGE方法携带；

• d) 4：目标设备收到命令后返回200 OK,该响应无消息体；

• e) 5：目标设备向SIP服务器发送设备控制响应命令，设备控制响应命令采用MESSAGE方法 携带；

• f) 6：SIP服务器收到命令后返回200 OK,该响应无消息体；

• g) 7：SlP服务器向源设备转发设备控制响应命令，设备控制响应命令釆用MESSAGE方法 携带；

• h) 8：源设备收到命令后返回200 OK.该响应无消息体。

C.6.3.3协议接口

C.6.3.3.1请求命令消息体

请求命令消息体应符合下列要求：

• a)  MESSAGE 消息头 Content-type 头域为 COntent-type： APPliC"ion/MANSCDP+xml。

• b) 设备控制命令采用MANSCr)P协议格式定义。前端视频加密控制命令包括命令类型(Cmcl-TyPe)、命令序列号(SN).设备编码(DeViCeTD)、子命令等，采用MESSAGE方法的消息体 携带。

C)设备在收到MESSAGE消息后，应立即返回应答,应答均无消息体。

d)消息体定义如下：

(schema XmlnS= "http：//www.w3.org/2001/XMl>Schema"

IargeLNanIeSPaCe= "http: / / www.w3.org/ namespace/ⁿ

XmlnS ： tg= "http： //www.w3.org/namespace/" >

(element name= "Control">

< ComplcxType〉

<sequence)

<!-命令类型：前端视频加密控制(必选)-〉

(element name= "CmdTypc" fixed = "EncryptionControl" ∕>

<!—命令序列号(必选)―〉

(element name = "SN^,' IyPe= "integer" minlnclusive VaIUe = " 1^,l ∕>

〈！—目标设备编码(必选)一〉

∖element name= "DeviceII)" IyPe= '^,tg: deviceIlyl yPeⁿ / )

<! - Start：启用加密;Slop：停止加密(必选)―〉

<element name = "ControICmd" IyPe= "siring"/〉

(/sequence)

<∕compleχ^,Γype>

</element)

</schema)

C.6.3.3.2应答命令消息体

应答命令消息体应符合下列要求：

• a) 前端视频加密控制应答命令应包括命令类型(CmClType)ʌ命令序列号(SN)、设备编码(Devi-CelD)、执行结果(Result),采用MESSAGE方法的消息体携带。

• b) 设备控制应答命令采用MANSCI)P协议格式定义。

C) MESSAGE 消息头 COntent-type 头域为 COntent-type： Aρplication∕MΛNSCI)P+xml_o

CI)设备在收到MESSAGE消息后，应立即返回应答，应答均无消息体。

e)消息体定义如下：

(SChema XmlnS= "hllp://WWW.w3.org/2OOl/XMLSchcma"

IargetNameSPaCe= " http://www.w3.org/namespace/ⁿ

XmlnS: tg= "http: //www.w3.org/namespace/"〉

(element name= "Response">

〈ComplexType〉

< SeqUenCe)

<!-命令类型：设备控制(必选)--〉

<element name= "CmdTyPeⁿ fixed = ^uEncryptionControl⁰ /〉

〈！一命令序列号(必选)―〉

(element name = "SN" type= "integer" minInclLISiVe VaIUe = ^πΓ' ∕>

<!-目标设备编码(必选)―〉

(element name= "DeviceID" type = "tg：deviceTr)TyPe^U /〉

〈！一命令执行结果(必选)一〉

(element name= "Result" type= "tg：resultTyPe^U∕>

(/sequence)

<∕complexType>

〈/ element)

(/schema)

C.6.4视频加密

视频加密应符合下列要求：

• a) 编码器周期随机生成128 bit的VEK_o

• b) 读取待加密的编码片RBSP数据。

C)同时满足下述两个条件时，作废当前VEK,激活新的VEK,否则继续使用当前VEK：

• 此RBSP是GOP开始的第一个编码片数据；

•有新的VEK可用。

CI)编码器随机生成128 bit的IV_O

• e) 采用约定的分组加密算法的()FB模式，用VEK和IV生成流密钥。

• f) 加密流密钥与待加密的编码片RBSP数据按位对齐，进行异或运算，得到加密的编码片RBSP 数据。

• g) 封装此加密 RBSP 的 VCL NAL,encryptiOnJdC=I_O

h）如激活了新的VEK或使用了新的IV,应封装安全扩展信息NAL,并先于此VCL、AL输岀。

C.6.5视频解密

视频解密应符合下列要求：

a） 从安全参数集NAL中获取IV、VEK的密文，记作E（VEK）,用VKEK解密E（VEK） 49-到 VEK_O

b） 读取待解密的编码片RBSP数据。

C）同吋满足下述两个条件时，作废当前VEK,激活新的VEK.否则继续使用当前VEK：

• 此RBSP是GoP开始的第一个编码片数据；

•有新的VEK可用。

CI）釆用约定的分组加密算法的OFB模式，用VEK和Iv生成流密钥。

e）流密钥与待解密的编码片RBSP数据按位对齐，进行异或运算，得到解密后的编码片RBSP 数据。

C.6.6实时加密视频点播

C.6.6.1 基本要求

实时加密视频点播的基本要求如下：

a） 实吋加密视频点播的SIp消息应通过本域或其他域的具有安全功能的SIp服务器进行路巾、 转发.廿标设备的实时视频流应通过本域内的具有安全功能的媒体服务器进行转发。

b） 实时加密视频点播采用SIP协议（RFC 3261）中的INVITE方法实现会话连接，采用RTP/ RTCP协议（RFC 3550）实现媒体传输。在实时点播的信令控制过程中具有安全功能的SIP 服务器将视频解密密钥安全传送到媒体接收者。

C）实时加密视频点播的信令流程分为客户端主动发起和第三方呼叫控制两种方式，系统可选择 其中一种或两种结合的实现方式。第三方呼叫控制的第三方控制者宜采用背靠背用户代埋实 现，有关第三方呼叫控制见RFC 3725。

C.6.6.2客户端主动发起流程

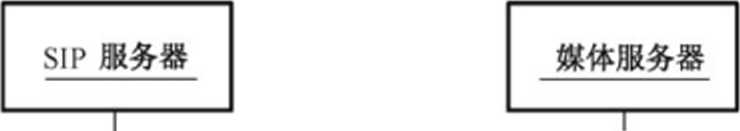

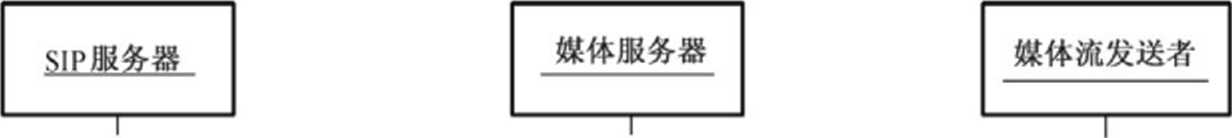

客户端主动发起的实时加密视频点播流程见图C.7.消息示范参见D.6。

其中，信令1、8、9、10、11、12为具有安全功能的SIP服务器接收到客户端的呼叫请求后通过 B2BUΛ代理方式建立媒体流接收者与具冇安全功能的媒体服务器之间的媒体流信令过程，信令2-7为 具有安全功能的SIP服务器通过三方呼叫控制建立具有安全功能的媒体服务器与媒体流发送者之间的 媒体流信令过程，信令13 J4为SIP服务器向媒体流接收者发送密钥通知的过程，信令15-18为媒体流 接收者断开与具有安全功能的媒体服务器之间的媒体流信令过程.信令19-22为具有安全功能的SIP 服务器断开具有安全功能的媒体服务器与媒体流发送者之间的媒体流信令过程。

12 AeK

图C.7客户端主动发起的实时加密视频点播流程示意图

命令流程描述如下：

a) 1：媒体流接收者向具有安全功能的SlP服务器发送InVite消息，消息头域中携带SubjeCt字 段，表明点播的视频源ID、发送方媒体流序列号、媒体流接收者ID、接收端媒体流序列号等参 数，SDP消息体中S字段为“Play”代表实时点播，消息头域中携带MOnitOr-USer-IClentity字 段，表明用户身份信息。

b) 2：具有安全功能的SlP服务器收到InVite请求后，通过三方呼叫控制建立具有安全功能的媒 体服务器和媒体流发送者之间的媒体连接。向具有安全功能的媒体服务器发送InVitC消息， 此消息不携带SDP消息体。

C) 3：具有安全功能的媒体服务器收到具有安全功能的SlP服务器的InVite请求后，回复200 OK 响应,携带SDP消息体.消息体中描述了具有安全功能的具有安全功能的媒体服务器接收媒 体流的IP、端曰、媒体格式等内容。

• d) 4：具有安全功能的SlP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流发送者发送InVite请求,请求中携带消息3中具有安全功能的媒体服务器回复的200 OK 响应消息体,并且修改S字段为“Play”代表实时点播，增加y字段描述SSRC值字段描述媒 体参数。

• e) 5：媒体流发送者收到具有安全功能的SIP服务器的InVite请求后，回复200 OK响应，携带 SDP消息体,消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等内容。

• f) 6：具冇安全功能的SlP服务器收到媒体流发送者返回的200 OK响应后，向具冇安全功能的 媒体服务器发送ACK请求，请求中携带消息5中媒体流发送者冋复的200 OK响应消息体, 完成与具有安全功能的媒体服务器的InVite会话建立过程。

• g) 7：具有安全功能的SlP服务器收到媒体流发送者返冋的200 OK响应后，向媒体流发送者发 送ACK请求，请求中不携带消息体，完成与媒体流发送者的InVite会活建立过程。

• h) 8：完成三方呼叫控制后，具有安全功能的SlP服务器通过B2BUΛ代理方式建立媒体流接收 者和具有安全功能的媒休服务器之间的媒体连接。在消息1中增加SSRC值，转发给具有安 全功能的媒体服务器。

• i) 9：具有安全功能的媒体服务器收到InVite请求，回复200 OK响应，携带Sl)P消息体.消息体 中描述了具有安全功能的媒体服务器发送媒体流的IP、端口、媒体格式、SSRC值等内容。

• j) 10：具有安全功能的SlP服务器在消息9的SDP消息体基础上增加当前媒体流发送者的 VKEK的版本号和VKEK密文描述，用于媒体接收者对加密视频流解密。格式为“a= Vkek: <version><空格XenCryPtedVKEK>^,∖其中 encryptedVKEK 为用户公钥加密 VKEK 的结果， 转发给媒休流接收者。

• k) 11：媒体流接收者收到200 OK响应后，M复ACK消息，完成与具有安全功能的SIP服务器的 Invite会话建立过程。

D 12：具有安全功能的SlP服务器将消息11转发给具有安全功能的媒体服务器，完成与具有安 全功能的媒体服务器的InVite会话建立过程。

Tn) 13：在实时点播过程中出现El)WSE的VKEK改变情况下，SIP服务器通过会活内的MeSSage 消息将新的VKEK密文和VKEK的版本号通知媒体流接收者,信令格式见C.6.6.4协议接口描述。

n) 14：媒体流接收者收到MCSSagC消息后回复200 OK响应。

O) 15：媒体流接收者向具有安全功能的SlP服务器发送BYE消息，断开消息1、10、11建立的同 媒体流接收者的InVite会话。

P) 16：具有安全功能的SIP服务器收到BYE消息后回复200 OK响应，会话断开。

q) 17：具有安全功能的SIP服务器收到BYE消息后向具有安全功能的媒体服务器发送BYE消 息，断开消息8、9、12建立的同具有安全功能的媒体服务器的InVite会话。

r) 18：具有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

S) 19：具有安全功能的SIP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息2、3、 6建立的同具有安全功能的媒体服务器的InVite会话。

t) 20：具有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

U) 21 ：具有安全功能的SIP服务器向媒体流发送者发送BYE消息，断升消息4.5.7建立的同媒 体流发送者的InVite会话。

• V) 22：媒体流发送者收到BYE消息后回复200 OK响应，会话断开。

C.6.6.3第三方呼叫控制流程

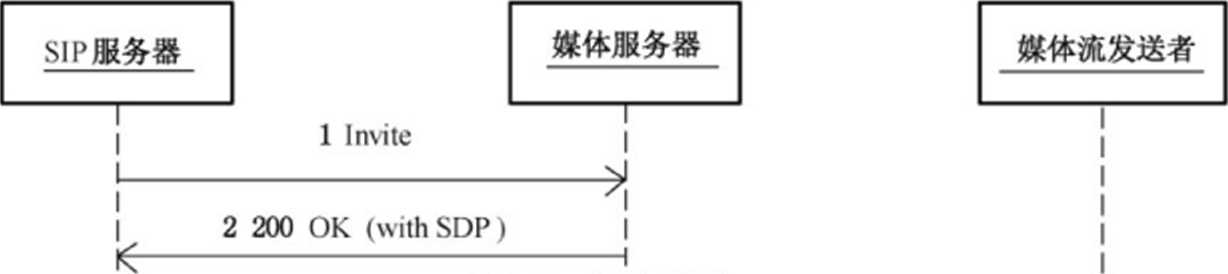

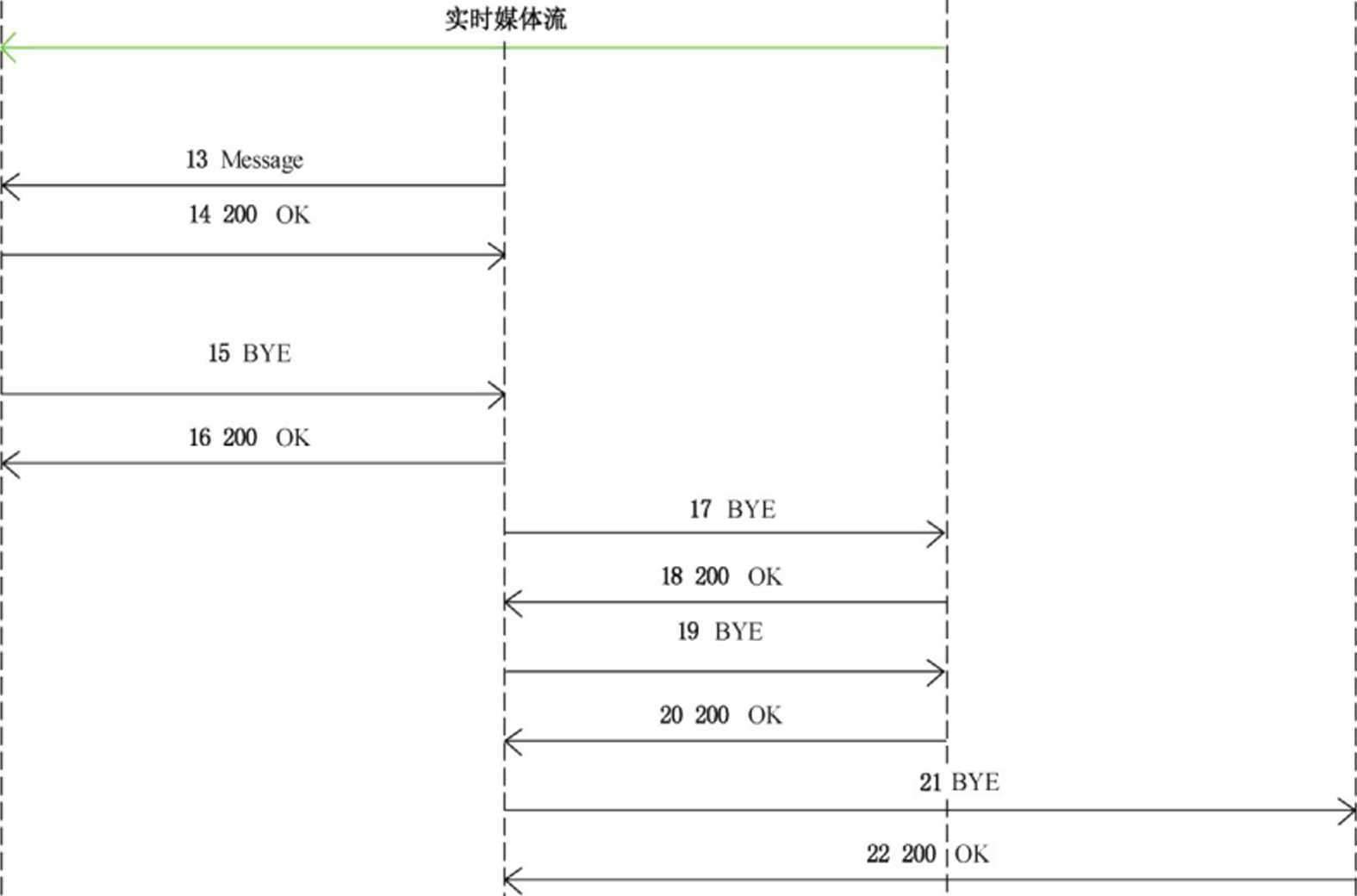

第三方呼叫控制的实时加密视频点播流程见图C.8,消息示范参见1).7。

3 InVite (WithSDP)

4 2∞ OK (SDP )

其中，信令1〜6为具有安全功能的SlP服务器通过三方呼叫控制建立具有安全功能的媒体服务器 与媒体流发送者之间的媒体链接信令过程，信令7〜12为具有安全功能的SlP服务器通过三方呼叫控 制建立媒体流接收者与具有安全功能的媒体服务器之间的媒体链接信令过程.信令13J4为SIP服务 器向媒体流接收者发送密钥通知的过程,信令15〜18为断开媒体流接收者与具冇安全功能的媒体服务 器之冋的媒体链接信令过程.信令19〜22为断开具冇安全功能的媒体服务器与媒体流发送者之冋的媒 体链接信令过程。

命令流程描述如下：

• a) 1 ：具有安全功能的SlP服务器向具有安全功能的媒体服务器发送InVite消息.此消息不携带 Sr)P消息体。

• b) 2：具有安全功能的媒体服务器收到具有安全功能的SlP服务器的InVite请求后，回复200 OK 响应，携带Sl)P消息体，消息体中描述了具有安全功能的媒体服务器接收媒体流的IP、端口、 媒体格式等内容。

C) 3：具冇安全功能的SlP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流发送者发送InVite请求，请求中携带消息2中具冇安全功能的媒体服务器回复的200 OK 响应消息体,并且修改S字段为“Play”代表实时点播.增加y字段描述SSRC值，f字段描述媒 体参数。

• d) 4：媒体流发送者收到具有安全功能的SlP服务器的InVite请求后，回复200 OK响应，携帯 SDP消息体，消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等 内容。

• e) 5：具有安全功能的SlP服务器收到媒体流发送者返回的200 OK响应后，向具有安全功能的 媒体服务器发送ACK请求，请求中携带消息4中媒体流发送者叫复的20。OK响应消息体, 完成与具有安全功能的媒体服务器的InVitC会话建立过程。

• f) 6：具有安全功能的SIP服务器收到媒体流发送者返冋的200 OK响应后，向媒体流发送者发 送ACK请求,请求中不携带消息体,完成与媒体流发送者的InVite会话建立过程。

• g) 7：具有安全功能的SlP服务器向媒体流接收者发送InVite消息，此消息不携带SDP消息体。

• h) 8：媒体流接收者收到具有安全功能的SIP服务器的InVite请求后，回复200 OK响应，携带 SDP消息体，消息体中描述了媒体流接收者接收媒体流的IP、端口、媒体格式等内容。

• i) 9：具有安全功能的SIP服务器收到媒体流接收者返凹的200 OK响应后，向具有安全功能的媒 体服务器发送InVite请求，请求中携带消息8中媒体流接收者回复的200 OK响应消息休.并 且并且修改S字段为“Play”代表实时点播.增加V字段描述SSRC值。

• j) 10：具有安全功能的媒体服务器收到具有安全功能的SIP服务器的InVite请求后，冋复200 OK响应，携带Sl)P消息体，消息体中描述了具有安全功能的媒体服务器发送媒体流的IP、端 口、媒体格式.SSRC字段等内容。

• k) 11：具有安全功能的SIP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流接收者发送AeK请求，请求中携带内容为在消息10中具有安全功能的媒体服务器回复 的200 OK响应消息体基础上，增加当前媒体流发送者的VKEK版本号和VKEK密文描述, 用于媒体接收者对加密视频流解密，格式为“a = Vkek: < version) <空格〉〈encrypteclVKEK〉”, 其中encryptedVKEK为用用户公钥加密VKEK的结果。发给媒体流接收者完成与媒休流接 收者的InVite会话建立过程。

D 12：具有安全功能的SlP服务器收到具有安全功能的媒体服务器返冋的200 OK响应后，向具 有安全功能的媒体服务器发送ACK请求，请求中不携带消息体，完成与具有安全功能的媒体 服务器的InVite会话建立过程。

m) 13：在实吋点播过程中出现FDWSF的VKEK改变情况下，SIP服务器通过会话内的 MeSSage消息将新的VKEK密文和VKEK的版本号通知媒体流接收者，信令格式见C.6.6.4 协议接口描述。

n) 14：媒体流接收者收到MeSSage消息后回复200 ()K响应。

o) 15：具有安全功能的SlP服务器向媒体流接收者发送BYE消息，断开消息7、8、11建立的同媒 体流接收者的InVite会话。

P) 16：媒体流接收者收到BYE消息后问复200 OK响应，会话断开。

• 4) 17：具有安全功能的SIP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息9、 10、12建立的同具有安全功能的媒体服务器的InVite会话。

r) 18：具有安全功能的媒体服务器收到BYE消息后冋复200 OK响应，会话断开。

• 5) 19：具有安全功能的SlP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息1、2、 5建立的同具有安全功能的媒体服务器的InViIe会活。

t) 20：具有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

U) 21：具有安全功能的SIP服务器向媒体流发送者发送BYE消息，断开消息3、4、6建立的同媒 体流发送者的InVitC会话。

• V) 22：媒体流发送者收到BYE消息后回复200 OK响应，会话断开。

C.6.6.4协议接口

协议接口应符合下列要求：

• a) SlP消息头域(如TO, FROM, CSeq,Call-ID, MaX-ForWardS, Via等)的详细定义符合相关 SIP消息的RFC文档的规定。

• b) 消息头域 AnOW 字段应支持 INVITE, ΛCK JNFO,CANCEL, BYE. OPTK)NS, MESSAGE 方法，不排除支持其他SIP和SlP扩展方法。

C)消息头COntent-type字段应表示消息体采用SDP协议格式定义。例如：Content-type： application SdP_O

• d) 源设备应在Sl)P协议格式的消息体中包括I行(见RFC 4566的5.9),1行的开始时间和结朿 时间均设置成0.表示实时视频点播。

• e) 发送给具有安全功能的媒体服务器的消息的消息头应包括SUb_JeCt字段。实时视频图像点播 流程中携带的请求和应答消息体采用SDP协议格式定义。有关Sr)P的详细描述见 RFC 4566。

• f) Sl)P文本信息包括：会活名称和意图，会话持续时间，构成会活的媒体，有关接收媒体的信息 (地址等)。

• g) SI)P协议格式消息体应包括。行(见RFC 4566的5.2),o行中的USername应为本设备的设 备编码，设备编码应符合6.1.1的规定；C行中应包括设备或系统IP地址；m行中应包括媒体 接收端口号。

• h) 实时点播过程中，FDWSF码流的密钥版本改变后，通知媒体流接收者的MeSSage消息携带消 息体格式定义如下：

<schema XmInS= "http：//www.w3.org/2001/XMLSchema"

targetNanICSPaCC= "http: / / www.w3.org/nanicspacc/"

XmlnS ： tg= "httj); / / www.w3.org/namespace/"〉

<element name= "Notify">

< ComplexType〉

（sequence）

<!-命令类型：Client VKEKNotify（必选）一〉

（element name= ^MCmClTypc" fixed = "ClientVKEKNotify" ∕>

<!--命令序列号（必选）—〉

（element name= "SN" type= "ɪnleger" minlnclusive Value = " 1" ∕>

<! - Id标设备编码（必选）--〉

（element name= ^MI）evicell）^π type= ^Mtg：devicell）TyPe" /〉

<!—设备VKEK列表（必选）”〉

<! -VKEK产生时间—〉

（element name= "VKEKTime" type= "datetime"/）

<! - VKEK版本号（必选）--〉

<element IlanIe= "VKEKVersion" type= "slring^u∕>

<! ~ VKEK内容（必选）一〉

（element name= "VKEKValueⁿ type= ^πstringLθJ"∕）

<!一媒体播放窗口号内容（必选）一〉

（element name="WlD" type= "int'^,∕>

<!一源设备内容（必选）一〉

（element name= ^,'SourceID" type = "string[0J'^,∕>

（/sequence）

<∕complexType>

〈/element）

</SChCma）

C.6.7历史加密视频的回放

C.6.7.1 基本要求

历史加密视频的回放应符合下列要求：

a） 应釆用SlP协议（RFC 3261 ）中的INVITE方法实现会话连接.采用SlP扩展协议（RFC 2976） INFo方法的消息体携带加密视频回放控制命令，釆用RTP RTCP协议（RFc 3550）实现媒 体传输。媒体回放控制命令引用MANSRTSP协议中的PLAY,PAUSE,TEARI）OWN的请 求消息和应答消息。

b） 历史加密视频回放的信令流程分为客户端主动发起和第三方呼叫控制两种方式.系统可选择 其中一种或两种结合的实现方式。第三方呼叫控制的第三方控制者宜采用背靠背用户代理实 现，有关第三方呼叫控制见RFC 3725_o

C）媒体流接收者町以是具有安全功能的SIP客户端、具有安全功能的SIP设备（如视频解码器） 等，媒体流发送者可以是具有安全功能的SlP设备、具有安全功能的媒体服务器等。

C.6.7.2客户端主动发起流程

客户端主动发起的历史加密视频回放流程见图C.9,消息示范参见D.8。

其中，信令1、8、9、10、11、12为具有安全功能的SIP服务器接收到客户端的呼叫请求后通过 B2BUA代理方式建立媒体流接受者与具有安全功能的媒体服务器之间的媒体链接信令过程，信令2〜 7为具有安全功能的SIP服务器通过三方呼叫控制建立具有安全功能的媒体服务器与媒休流之间的媒 体链接信令过程，信令13〜16为媒体流接收者进行回放控制信令过程，信令17〜20为媒体流发送者回 放、下载到文件结束向媒体接收者发送通知消息过程.信令21〜24为断开媒体流接收者与具有安全功 能的媒体服务器之间的媒体链接信令过程，信令25〜28为具有安全功能的SIP服务器断开具有安全功 能的媒体服务器与媒体流发送者之冋的媒体链接信令过程。

命令流程描述如下：

• a) 1 :媒体流接收者向具有安全功能的SIP服务器发送InVite消息，消息头域中携带Subject字 段，表明点播的视频源ID、发送方媒体流序列号、媒体流接收者ID、接收端媒体流序列号标识 等参数.SDP消息体中S字段为“Playback”代表历史冋放，u字段代表冋放通道ID和回放类 型，1字段代表回放时间段，消息头域中携带MOnitOr-USer-IdenliIy字段，表明用户身份信息。

• b) 2：具有安全功能的SIP服务器收到InVitC请求后,通过三方呼叫控制建立具有安全功能的媒 体服务器和媒体流发送者之间的媒体连接。向具有安全功能的媒体服务器发送InVite消息, 此消息不携带SDP消息体。

C) 3：具有安全功能的媒体服务器收到具有安全功能的SIP服务器的InVite请求后，冋复200 OK 响应，携带SDP消息体，消息体中描述了具有安全功能的媒体服务器接收媒体流的IP、端口、 媒体格式等内容。

• d) 4：具有安全功能的SlP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流发送者发送InVite请求，请求中携带消息3中具冇安全功能的媒体服务器回复的200 OK 响应消息体，并且修改S字段为“Playback”代表历史回放，u字段代表回放通道ID和回放类 型，1字段代表回放时间段,增加y字段描述SSRC值,f字段描述媒体参数。

• e) 5：媒体流发送者收到具有安全功能的SIP服务器的InVite请求后，回复200 OK响应，携带 SI)P消息体，消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式ʌSSRC字段等 内容。

• f) 6：具有安全功能的SlP服务器收到媒体流发送者返冋的200 OK响应后.向具有安全功能的 媒体服务器发送ACK请求，请求中携带消息5中媒体流发送者回复的200 OK响应消息体. 完成与具有安全功能的媒体服务器的InVite会话建立过程。

• g) 7：具有安全功能的SIP服务器收到媒体流发送者返回的200 OK响应后，向媒体流发送者发 送ACK请求，请求中不携带消息体,完成与媒体流发送者的InVite会话建立过程。

• h) 8：完成三方呼叫控制后，具有安全功能的SlP服务器通过B2BUA代理方式建立媒体流接收 者和具有安全功能的媒体服务器之间的媒体连接。在消息1中増加SSRC值，转发给具有安 全功能的媒体服务器。

• i) 9：具有安全功能的媒体服务器收到InVite请求，冋复200 OK响应，携带SDP消息体，消息体 中描述了具有安全功能的媒体服务器发送媒体流的IP、端口、媒体格式.SSRC值等内容。

• j) 10：具有安全功能的SlP服务器将消息9转发给媒体流接收者，同时扩展多个a字段携带历史 文件的VKEKVerSiOr】和VKEK_O用于客户端对加密视频流解密播放，格式为“a= Vkek： <VerSiOnXenCryPtedVKEK>^,,,其中encryptedVKEK为用户公钥加密VKEK的结果，根据录 像时间段中的VKEK数量，可携带多个VKEKVerSiOn和VKEK密文C当请求的历史加密视 频包含多个密钥时,媒体流接收者依据历史加密视频的密钥版本选择a属性中所携带的对应 密钥。

к) 11：媒体流接收者收到200 OK响应后，回复ACK消息，完成与具冇安全功能的SIP服务器的 InVile会话建立过程。

D 12：具有安全功能的SlP服务器将消息11转发给具有安全功能的媒体服务器，完成与具有安 全功能的媒体服务器的InVite会话建立过程。

m) 13：在回放过程中，媒休流接收者通过向具有安全功能的SlP服务器发送会话内Info消息进 行回放控制，包括视频的暂停、播放、快放、慢放、随机拖放播放等操作。

n) 14：具有安全功能的SIP服务器收到消息13后转发给媒体流发送者。

o) 15：媒体流发送者收到消息14后回复200 OK响应。

P) 16：具有安全功能的SlP服务器将消息15转发给媒体流接收者。

q) 17：媒体流发送者在文件回放结束后发送会话内MeSSage消息，通知具有安全功能的SIP服 务器回放已结束。

r) 18：具有安全功能的SlP服务器收到消息17后转发给媒体流接收者。

S) 19：媒体流接收者收到消息18后IHI复200 OK响应，进行链路断开过程。

t) 20：具有安全功能的SlP服务器将消息19转发给媒体流发送者。

U) 21：媒体流接收者向具有安全功能的SlP服务器发送BYE消息,断开消息l√10√l l建立的同 媒体流接收者的InVitC会话。

• V) 22：具有安全功能的SIP服务器收到BYE消息后回复200 OK响应，会话断开。

W) 23：具有安全功能的SIP服务器收到BYE消息后向具有安全功能的媒体服务階发送BYE消 息，断开消息8、9、12建立的同具有安全功能的媒体服务器的InVite会话。

• X) 24：具有安全功能的媒体服务器收到BYE消息后叫复200 OK响应，会话断开。

y)25：具冇安全功能的SIP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息2、3、 6建立的同具有安全功能的媒体服务器的InVitC会话。

Z) 26：具有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

аа) 27：具有安全功能的SlP服务器向媒体流发送者发送BYE消息，断开消息4、5、7建立的同媒 体流发送者的InViIe会话。

bb) 28：媒体流发送者收到BYE消息后回复200 OK响应.会话断开。

C.6.7.3第三方呼叫控制流程

第三方呼叫控制的历史加密视频回放流程见图C.10,消息示范参见D.9。

其中,信令1〜6为具有安全功能的SlP服务器通过三方呼叫控制建立具有安仝功能的媒体服务器 与媒体流发送者之间的媒体链接信令过程，信令7〜12为具有安全功能的SIP服务器通过二方呼叫控 制建立媒体流接收者与具有安全功能的媒体服务器之冋的媒体链接信令过程，信令13〜14为回放控制 信令过程，信令15〜16为媒休流发送者回放、下载到文件结束向媒体接收者发送的回放结束通知消息, 信令17〜20为断升媒体流接收者与具有安全功能的媒体服务器之间的媒体链接信令过程，信令21〜 24为断开具有安全功能的媒体服务器与媒体流发送者之间的媒体链接信令过程。

I     Il

I                                        I                          4 200 OK (SDP)

I                               K------------------------—÷

I                                           I         5 ACK (With SDP)         ∣

I                                                                                                                                             I

I                                        I                              6 A平

ɪ                             ɪ                         I     历史加密视频流

I                                                                                                                 I                                                                                                  IZ

I                                                                                I                                                                      >

I                                                                                                                                             I

I^_I .     I

I                       7 Invite                       ∣

----------------------------------------------------------------------------------------------------------------------------------------1

I         8 200 OK (With SDP )

I------------------------------------------------------------------------------------------->∣                                                                                 I

9 Invite (With SDP )

I                                                                                                                                             I----------------------------------------------------------

10 200OK (SDP)

I                                                                                                                                                  ----------------------------------------------------------------------------------------------------------------------1

I           11 ACK (With SDP )           I

K-------------------------------^:------------------------------------1

I                                           I              12 ACK

历史加密视备流

I                           14 20⅛OK

∣<-----------------------------------------------------------1------------------

• _β

I                        15 MeSSage(File to End )

16 200OK

I------------------------1—

图C.10第三方呼叫控制的历史加密视频回放流程示意图

命令流程描述如下：

• a) 1：具有安全功能的SIP服务器向具有安全功能的媒体服务器发送InVite消息，此消息不携带 SDP消息体。

• b) 2：具有安全功能的媒体服务器收到具有安全功能的SlP服务器的InVitC请求后，回复200 OK 响应，携带SDP消息体，消息体中描述了具有安全功能的媒体服务器接收媒体流的IP、端口、 媒体格式等内容。

C) 3：具冇安全功能的SIP服务器收到具冇安全功能的媒体服务器返M的200 OK响应后.向媒 体流发送者发送InVite请求，请求中携带消息2中具有安全功能的媒体服务器Id复的200 OK 响应消息体，并且修改S字段为“Playback”代表历史回放，u字段代表回放通道ID和回放类 型，1字段代表凹放时间段,增加y字段描述SSRC值,f字段描述媒体参数。

CI) 4：媒体流发送者收到具有安全功能的SlP服务器的InVite请求后，回复200 OK响应，携带 SDP消息体，消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式、SSRC字段等 内容。

• e) 5：具有安全功能的SIP服务器收到媒体流发送者返叫的200 ()K响应后，向具有安全功能的 媒体服务器发送ACK请求.请求中携带消息4中媒体流发送者回复的200 OK响应消息体, 完成与具有安全功能的媒体服务器的InVile会活建立过程。

• f) 6：具有安全功能的SlP服务器收到媒体流发送者返回的200 OK响应后，向媒体流发送者发 送ACK请求，请求中不携带消息体，完成与媒体流发送者的InVlle会话建立过程。

• g) 7：具有安全功能的SIP服务器向媒体流接收者发送InVite消息，此消息不携带SDP消息体。

• h) 8：媒体流接收者收到具有安全功能的SIP服务器的InVite清求后，回复200 OK响应，携带 Sl)P消息体，消息体中描述了媒体流接收者接收媒体流的IP、端口、媒体格式等内容。

• i) 9：具有安全功能的SlP服务器收到媒体流接收者返回的200 OK响应后，向具有安全功能的媒 体服务器发送InVlIe请求，请求中携带消息8中媒体流接收者回复的200 OK响应消息体•并 且修改S字段为“Playback”代表历史回放，增加y字段描述SSRC值。

J) 10：具冇安全功能的媒体服务器收到具有安全功能的SIP服务器的InVite请求后，回复200 OK响应，携带Sl)P消息体，消息体中描述了具有安全功能的媒体服务器发送媒体流的IP、端 口、媒体格式.SSRC字段等内容。

k) 11：具有安全功能的SIP服务器收到具有安全功能的媒休服务器返冋的200 OK响应后，向媒 体流接收者发送ACK请求，请求中携带消息10中具有安全功能的媒体服务器回复的200 OK响应消息体，同时扩展a字段携带历史文件的VKEKVerSiOn和VKEK.用于客户端对加 密视频流解密播放.格式为“a = Vkek: < version)〈空格〉<encryptedVKEK>^,,,其中 encryptedVKEK ⅛用用户公钥加密VKEK的结果.根据录像时冋段中的VKEK数量，町携带多个 VKEKVerSiOn和VKEK密文，完成与媒体流接收者的TnVite会话建立过程。

D 12：具有安全功能的Slp服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向具 冇安全功能的媒体服务器发送ACK请求，请求中不携带消息体，完成与具有安全功能的媒体 服务器的InVite会话建立过程。

m) 13：在回放过程中，具有安全功能的SlP服务器通过向媒体流发送者发送Info消息进行回放 控制，包括视频的暂停、播放、定位、快放、慢放等操作。

n) 14：媒体流发送者收到InfO消息后回复200 OK响应。

o) 15：媒体流发送者在文件回放结束后发送会话内MeSSage消息，通知具冇安全功能的SIP服 务器回放已结束。

P) 16：具有安全功能的SlP服务器收到MeSSage消息后回复200 OK响应，进行链路断开过程。

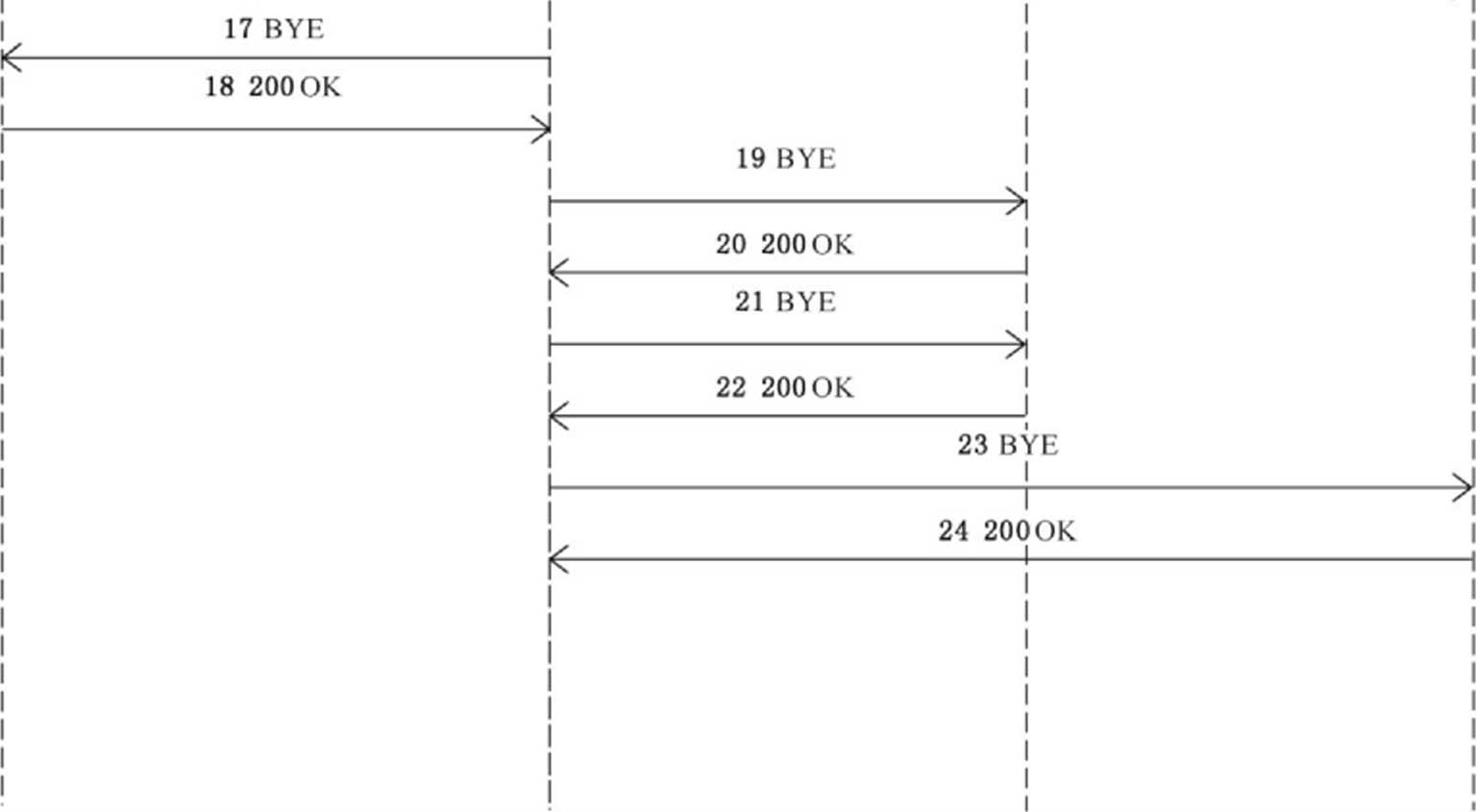

q) 17：具有安全功能的SlP服务器向媒体流接收者发送BYE消息，断开消息7、8、11建立的同媒 体流接收者的InVite会话。

r) 18：媒体流接收者收到BYE消息后回复200 OK响应，会话断开。

S) 19：具有安全功能的SlP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息9、 10.12建立的同带有安全功能的媒体服务器的InVite会话。

t) 20：带有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

U) 21：具有安全功能的SIP服务器向带有安全功能的媒体服务器发送BYE消息，断开消息1、2、 5建立的同带有安全功能的媒体服务器的InVite会话。

• V) 22：带有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

W) 23：具有安全功能的SIP服务器向媒体流发送者发送BYE消息.断开消息3、1、6建立的同媒 体流发送者的InVite会话。

• X) 24：媒体流发送者收到BYE消息后回复200 OK响应,会话断开。

C.6.7.4协议接口

C.6.7.4.1会话控制协议

会话控制协议应符合下列要求：

• a) SIP消息头域(如TO, FROM, Cseq, Call-ID. MaX-ForWarcls, Via等)的详细定义符合相关 SlP消息的RFC文档的规定。

• b)  消息头域 Allow 字段应支持 INVITE, ΛCK ,INFO, CANCEL, BYE, ()PTI( )NS, MESSAGE 方法，不排除支持其他SIP和SIP扩展方法。

C) 消息头 COntCnttyPe 字段为 COntent typc： application/SdP_O

• d) 历史视频回放流程中携带消息体的请求和响应的消息体应采用SDP协议格式定义。有关 SDP的详细描述见RFC 4566_O

• e) SDP文本信息包括：会活名称和意图.会话持续时间，构成会活的媒体，有关接收媒体的信息 (地址等)o INVrrE请求以时间段方式获取加密历史图像。

• f) 定位历史加密视频数据的信息在SDP协议格式的消息体中携带，应包含设备名和时间段信 息，规定如下：

•媒体流接收者应在SDP协议格式的消息体中包括U行(见RFC 4566的5.5),u行应填写 产生历史媒体的媒体源(如某个摄像头)的设备URI,应符合6.1.2的规定。设备URl应 包含媒体源设备编码，媒体源设备编码成为检索历史媒体数据的设备名信息；

•媒体流接收者应在SI)P协议格式的消息体中包括t行(见RFC 4566的5.9),t行的开始 时冋和结朿时间组成检索历史媒体数据的时冋段信息。

C.6.7.4.2 视频回放控制协议

视频回放控制协议应符合下列要求：

• a) 视频回放控制流程是采用SlP消息TNFO实现视频播放、卻停、进/退和停止等视频冋放控制 命令的过程。视频回放控制请求消息在INFo方法的消息体中携带，回放控制请求消息应符 合MΛNSRTSP协议的请求消息的部分定义，包括PLAY. PAUSE ʌ TEARDoWN ；视频叫放 控制应答消息在INFO方法的200 OK响应消息体中携带，回放控制应答消息应符合MAN-SRTSP协议的应答消息定义。

• b) 携带MANSRTSP请求和应答命令的INFO消息头COntCnt-type字段为Content-type： AP^ PliCatiOn∕mansrtsp_o

C.6.8加密视频的下载

C.6.8.1 基本要求

具有安全功能的SlP服务器接收到媒体接收者发送的视频文件下载请求后向媒体流发送者发送媒 体文件下载命令,媒体流发送者采用RTP将视频流传输给媒体流接收者，媒体流接收者直接将视频流 保存为加密媒体文件。媒体流接收者口J以是带有安全功能的用户终端或安全视频监控管理平台，媒体

流发送者可以是安全媒体设备或安全视频监控管理平台。

C.6.8.2客户端主动发起流程

客户端主动发起的媒体文件下载流程见图CJb消息示范参见DJO_o

图C.11客户端主动发起的视频文件下载流程示意图

其中，信令1、8、9、10、11、12为具有安全功能的SIP服务器接收到客户端的呼叫请求后通过 B2BUA代理方式建立媒体流接受者与带冇安全功能的媒体服务器之间的媒体链接信令过程，信令2〜 7为具冇安全功能的SIP服务器通过三方呼叫控制建立带冇安全功能的媒体服务器与媒体流之间的媒 体链接信令过程，信令13〜16为媒体流发送者回放、下载到文件结束向媒体接收者发送下载完成的通 知消息过程，信令17〜20为断开媒体流接收者断开与带有安全功能的媒体服务器之间的媒体链接信令 过程，信令21〜24为具有安全功能的SIP服务器断开带有安全功能的媒体服务器与媒体流发送者之间 的媒体链接信令过程。

命令流程描述如下：

• a) 1：媒体流接收者向具有安全功能的SIP服务器发送InVite消息，消息头域中携带SUhjeCt字 段，表明点播的视频源II)、发送方媒体流序列号、媒体流接收者II)、接收端媒体流序列号标识 等参数，SDP消息体中S字段为“Download”代表文件下载，u字段代表下载通道II)和下载类 型，1字段代表下载时间段，消息头域中携带MOnitor-USer-Idenlity字段，表明用户身份信息。

• b) 2：具有安全功能的SlP服务器收到InVite请求后.通过三方呼叫控制建立具有安全功能的媒 体服务器和媒体流发送者之间的媒体连接。向具有安全功能的媒体服务器发送InVite消息, 此消息不携带SDP消息体。

C) 3：具有安全功能的媒体服务器收到具有安全功能的SIP服务器的InVite请求后，回复200 OK 响应，携带SDP消息体，消息体中描述了具有安全功能的媒体服务器接收媒体流的IP、端口、 媒体格式等内容。

• d) 4：具有安全功能的SlP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流发送者发送InVite请求，请求屮携带消息3屮具有安全功能的媒体服务器叫复的200 OK 响应消息体，并且修改S字段为"Download"^表文件下载，u字段代表下载通道ID和下载类 型，t字段代表下载时冋段，増加y字段描述SSRC值J字段描述媒体参数。

• e) 5：媒体流发送者收到具有安全功能的SlP服务器的InVite请求后，回复200 OK响应，携带 Sl)P消息体，消息体中描述了媒休流发送者发送媒体流的IP、端口、媒休格式、SSRC字段等 内容。

• f) 6：具有安全功能的SIP服务器收到媒体流发送者返回的200 OK响应后，向具有安全功能的 媒体服务器发送ACK请求.请求中携带消息5中媒体流发送者回复的200 OK响应消息体. 完成与具有安全功能的媒体服务器的InVite会话建立过程。

• g) 7：具有安全功能的SIp服务器收到媒体流发送者返回的200 OK响应后，向媒体流发送者发 送ACK请求，请求中不携带消息体,完成与媒体流发送者的InVite会话建立过程。

• h) 8：完成三方呼叫控制后，具有安全功能的SIP服务器通过B2BUΛ代理方式建立媒体流接收 者和具有安全功能的媒体服务器之间的媒体连接。在消息1中增加SSRC值，转发给具有安 全功能的媒体服务器。

• i) 9：具有安全功能的媒体服务器收到InVite请求，回复200 OK响应，携带SDP消息体，消息体 中描述了具有安全功能的媒体服务器发送媒体流的IP、端口、媒体格式、SSRC值等内容。

• j) 10：具有安全功能的SIP服务器将消息9转发给媒体流接收者，同时扩展a字段携带历史文件 的VKEKVerSiOn和VKEK.用于客户端对加密视频流解密播放，格式为^tta = vkck： ( version) 〈空格><encrypted∖^rKEK>^,,,其中encryptedVKEK为用户公钥加密VKEK的结果，根据录像 时间段中的VKEK数量，可携带多个VKEKVerSion和VKEK密文。当请求的历史加密视频 包含多个密钥时，媒体流接收者依据历史加密视频的密钥版本选择a属性中所携带的对应 密钥。

• k) 11：媒体流接收者收到200 OK响应后，回复ACK消息，完成与具有安全功能的SIP服务器的 InVite会话建立过程。

D 12：具有安全功能的SIP服务器将消息11转发给具有安全功能的媒体服务器，完成与具有安 全功能的媒体服务器的InVite会话建立过程。

m) 13：媒体流发送者在文件下载结束后发送会话内MCSSagC消息，通知具有安全功能的SIP服 务器下载已结朿。

∏) 14：具有安全功能的SlP服务器收到消息17后转发给媒体流接收者。

o) 15：媒体流接收者收到消息18后回复200 OK响应,进行链路断开过程。

P) 16：具有安全功能的SIP服务器将消息19转发给媒体流发送者。

q) 17：媒体流接收者向具有安全功能的SlP服务器发送BYE消息，断开消息1、10、11建立的同 媒体流接收者的InVite会话。

r) 18：具有安全功能的SlP服务器收到BYE消息后冋复200 OK响应.会活断开。

S) 19：具有安全功能的SlP服务器收到BYE消息后向具有安全功能的媒体服务器发送BYE消 息，断开消息8、9、12建立的同具有安全功能的媒体服务器的InVite会话。

t) 20：具有安全功能的媒体服务器收到BYE消息后回复200 OK响应，会话断开。

U) 21：具有安全功能的SIP服务器向具有安全功能的媒体服务器发送BYE消息，断开消息2、3、 6建立的同具有安全功能的媒体服务器的Invite会话。

• V) 22：具有安全功能的媒体服务器收到BYE消息后冋复200 OK响应，会话断开。

W) 23：具有安全功能的SIP服务器向媒体流发送者发送BYE消息，断开消息4、5、7建立的同媒 体流发送者的InVite会话。

• X) 24：媒体流发送者收到BYE消息后回复200 OK响应，会话断开。

C.6.8.3第三方呼叫控制流程

第三方呼叫控制的媒体文件下载流程见图C.12,消息示范参见1).11。

其中.信令1〜6为具有安全功能的SlP服务器通过三方呼叫控制建立具有安全功能的媒体服务器 与媒体流发送者之间的媒体链接信令过程，信令7〜12为具有安全功能的SIP服务器通过三方呼叫控 制建立媒体流接收者与具冇安全功能的媒体服务器之间的媒体链接信令过程,信令13〜14为媒体流发 送者顷放、下载到文件结束向媒体接收者发送下载完成通知消息，信令15〜18为断开媒体流接收者与 具有安全功能的媒体服务器之冋的媒体链接信令过程,信令19〜22为断开具有安全功能的媒体服务器 与媒体流发送者之间的媒体链接信令过程。

命令流程描述如下：

• a) 1：具有安全功能的SIP服务器向具有安全功能的媒体服务器发送InVitC消息，此消息不携带 SDp消息体。

• b) 2：具有安全功能的媒体服务器收到具有安全功能的SlP服务器的InVite请求后，冋复200 OK 响应，携带SDP消息体，消息体中描述了具冇安全功能的媒体服务器接收媒体流的IP、端曰、 媒体格式等内容。

C) 3：具有安全功能的SIP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流发送者发送InVite请求.请求中携带消息2中具有安全功能的媒体服务器回复的200 OK 响应消息体,并且修改S字段为-DOWnIoad^,,R表下载，u字段代表下载通道ID和下载视频类 型，t字段代表下载时间段,增加y字段描述SSRC值，f字段描述媒体参数。

CI) 4：媒体流发送者收到具有安全功能的SlP服务器的InVite请求后，回复200 OK响应，携带 SDP消息体，消息体中描述了媒体流发送者发送媒体流的IP、端口、媒体格式ʌSSRC字段等 内容。

• e) 5：具有安全功能的SlP服务器收到媒体流发送者返回的200 OK响应后，向具有安全功能的 媒体服务器发送ACK请求,请求中携带消息4中媒体流发送者回复的200 OK响应消息体, 完成与具有安全功能的媒体服务器的InVite会话建立过程。

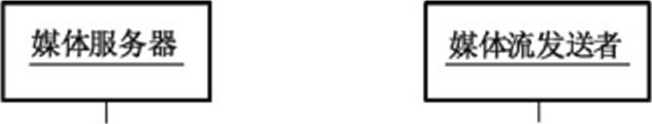

  媒体流接收者




  SlP服务器




  媒体服务器




  媒体流发送者







  1 InVlte




  2 2OoOK (WiIhSDP)




  3 InVite (WilhSDP)




  4 200 OK[(SDP)

  5 ACK (With SDP)




  历史媒体流




  7 InVite




  8 200 OK (With SDP)







  9 InVite (With SDP)




  10 200 OK (SDP)




  11 ACK (With SDP)




  12 ACK




  15 BYE




  16 200 OK




  历史媒体流

  -I-

  I k-I







  13 MeSSagC (FlIe to End )




  14 2∞ OK




17 BYE

图C. 12第三方呼叫控制的视频文件下载流程示意图

• f) 6：具有安全功能的SlP服务器收到媒体流发送者返回的200 OK响应后，向媒体流发送者发 送ACK请求，请求中不携带消息体，完成与媒体流发送者的InVite会话建立过程。

• g) 7：具有安全功能的SIP服务器向媒体流接收者发送InVile消息，此消息不携带Sl)P消息体。

• h) 8：媒体流接收者收到具有安全功能的SlP服务器的InVite请求后，回复200 OK响应，携带 SDP消息体，消息体中描述了媒体流接收者接收媒体流的IP、端曰、媒体格式等内容。

• i) 9：具有安全功能的Slp服务器收到媒体流接收者返叫的200 OK响应后，向具有安全功能的媒 体服务器发送InVite请求，请求中携带消息8中媒体流接收者I叫复的200 OK响应消息体，并 旦修改S字段为“Playback”代表历史回放，增加y字段描述SSRC值。

J) 10：具有安全功能的媒体服务器收到具有安全功能的SIP服务器的InVite请求后，回复200 OK 响应,携带SDP消息体,消息体中描述了具有安全功能的媒体服务器发送媒体流的IP、端口、媒 体格式、SSRC字段等内容。

• k) 11：具有安全功能的SlP服务器收到具有安全功能的媒体服务器返回的200 OK响应后，向媒 体流接收者发送ACK请求，请求中携带消息10中具有安全功能的媒体服务器回复的2()() OK 响应消息体，同时扩展a字段携带历史文件的VKEKVerSion和VKEK,用于客户端对加密视 频流解密播放，格式为"a = vkek： < version)〈空格〉〈encryptedVKEK>^,',其中 encryptedVKEK 为用用户公钥加密VKEK的结果，根据录像时间段中的VKEK数量，可携带多个VKEKVer-SiOn和VKEK密文，完成与媒体流接收者的IrlVite会话建立过程。
