油气管道安全仪表系统的功能安全 验收规范

1范围

本标准规定了油气管道安全仪表系统的功能安全验收人员要求、执行功能安全验收活动的阶段、验 收活动的管理和职责、各阶段验收活动的依据、内容及相关要求。

本标准适用于新建及改扩建的陆上石油天然气长输管道输送系统中安全仪表系统的验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 21109(所有部分)过程工业领域安全仪表系统功能安全

GB/T 32202油气管道安全仪表系统的功能安全评估规范

3缩略语、术语和定义

3.1缩略语

下列缩略语适用于本文件(见表D0

1缩略语

缩略语

_________⅛⅛_________

解释

C&E

CaUSe and effect diagram

因果图

BPCS

basic PrOCeSS COntrOl SyStem

基本过程控制系统

ESD

emergenCy ShUtdOWn

紧急停车

FAT

factOry acceptance test

工厂验收测试

FDS

functional design SPeCifiCatiOil

功能设计规格书

HMI

human machine interface

人机界面

I/O

input/OUtPUt

输入/输出

PSSR

Pre-StartUP Safety ReVieW

启动前安全审査

PFD

PrObability Of dangerous failure On demand

要求时的失效概率

SAT

Site acceptance test

现场验收测试

SlF

Safety instrumented function

安全仪表功能

SIL

Safety integrity IeVeI

安全完整性等级

SIS

Safety instrumented SyStem

安全仪表系统

SOE

SeqUenCe Of event

事件顺序记录

SRS

Safety requirement SPeCifiCatiOn

安全要求规格书

3.2术语和定义

下列术语和定义适用于本文件。

321

工厂验收测试 factOry accepta testFAT

用来验证安全仪表系统供应商提供的系统及其配套系统是否符合技术规格书和相关标准要求而开 展的一系列活动。

322

启 动前安全审查 Pre-StartUP Safety review PSSR

在安全仪表系统投入运行前对所有相关因素进行检査和确认,并将所有必须整改项整改完成,确认 具备投入运行条件的过程。

323

安全要求规格书 Safety requirements SPeCifiCatiOlI

包含安全仪表系统应执行的安全仪表功能的所有要求的规范。

注:该术语与GB/T 21109-2007不同,以体现行业应用习惯。

3.2.4

现场验收测试 Site acceptance testSAT

用来验证安全仪表系统在安装调试完成后是否满足安全要求规格书及相关标准的要求而开展的一 系列活动。

325

安全仪表系统 Safety instrumented SyStellI SIS

用来实现一个或几个安全仪表功能的仪表系统。SIS可以由传感器、逻辑控制器和执行器的任何 组合组成。

[GB/T 21109.1—2007,定义 3.2.72]

326

安全完整性等级 Safety integrity IeVel JSlL

用来规定分配给安全仪表系统的安全仪表功能的安全完整性要求的离散等级4个等级中的一 个)。SIL 4是安全完整性的最高等级,SILl为最低等级。

[GB/T 21109.1—2007,定义 3.2.74]

3.2.7

安全仪表功能 Safety instrumented functionSIF

具有某个特定SlL的,用以达到功能安全的安全功能,它既可以是一个安全仪表保护功能,也可以 是一个安全仪表控制功能。

注:该术语与GB/T 21109—2007不同,以体现行业应用习惯(J

3.2.8

功能安全 functional Safety

与过程和BPCS有关的整体安全的组成部分,它取决于SlS和其他保护层的正确功能执行。

[GB/T 21109.1—2007,定义 3.2.25]

329

安全手册 Safety manual

明确安全仪表系统的设备、子系统或系统能应用于安全的信息。

安全状态 Safe State

达到安全时的过程状态。

[GB/T 21109.1—2007,定义 3.2.66]

安全生命周期Safety Iife CyCle

从项目概念阶段开始到所有的安全仪表功能不再适用时为止所发生的、包含在安全仪表功能实现 中的必要活动。

[GB/T 21109.1—2007,定义 3.2.76]

功能安全评估 functional Safety assessment

基于证据的调查,以判定由一个或多个保护层所实现的功能安全。

[GB/T 21109.1—2007,定义 3.2.26]

4 一般要求

4.1目的

规定验收的阶段和通用要求。

4.2验收阶段

4.2.1功能安全验收活动应贯穿于整个生命周期。根据GB/T 21109以及油气管道安全仪表系统生命 周期活动(图1),宜在以下节点执行功能安全的验收活动:

——节点IjSIS设计审查。应在完成SlS设计后进行,即油气管道安全仪表系统生命周期活动 14完成后进行。

——节点2工厂验收。应在集成厂商完成安全仪表系统集成,并完成内部测试后进行,即油气管 道安全仪表生命周期活动89完成后进行。

——节点3现场验收。应在完成现场检测元件、执行元件和机柜安装调试后进行,即油气管道安 全仪表生命周期活动71112后进行。

——节点4启动前安全审查。应在完成对安全仪表系统相关人员培训和完成现场验收测试后进 行,即油气管道安全仪表生命周期活动912后进行。

——节点5竣工验收。SlS系统的竣工验收可与油气管道整体工程同时进行。

项目

阶段


生命周期活动


生命周期

活动输出


1概念设计


设 计 阶 段


工 阶 段


安全要求评估SIS设计评估SIS投产前评估



2初步设计


3危险分析与 风险评估


4安全要求 及分配


SIS设计审查


功能设计 L

(FDS) I


-l


5详细设计


____


I r __I


7系统集成


9工厂验收 测试(FAT)


6现场施工



rJ执行元件选型I

I 及配置 I

I______ι


I------1

I检测元件选型I

 及配置I

I______I


8人员培训


工厂验收

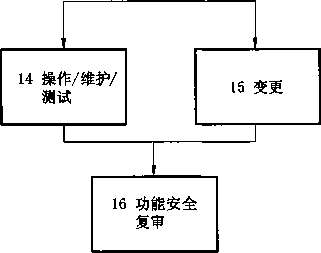

1油气管道安全仪表系统生命周期及关键验收活动


1概念设计文件

2初步设计文件

3危险分析与风险评估 报吿

4安全要求规格书

5.1 SIS功能设计规 格书

5.2检测元件技术规 格书

5.3执行元件技术规 格书


6现场施工记录及测试 报告

7系统集成文件

8.1人员培训记录

8.2操作和维护手册

9工厂验收测试文件


项目

阶段


生命周期活动


生命周期

活动输出


施 工 阶 段


SIS投产前评估


运 行 阶 段


功能安全复审



11现场验收 测试(SAT)


返回到 相应阶段

通过


13竣工验收


投入

运行


启动前安全审査 竣工验收


10安装和调试记录

11现场验收测试文件

12 SIS投产前评估报告



13竣工验收报告

14操作/维护/测试 记录

15.1变更影响分析

15.2变更的批准

16功能安全复审报告

17.1停用影响分析

17.2停用的批准


17停用


1 (续)


4.2.2验收活动的实施按照第59章内容执行,其中SIS设计审查和启动前安全审查,如果进行了 SlS设计和SIS运行前评估,可直接审查评估活动的评估报告。

423验收活动可根据工程执行的实际情况,在生命周期各阶段补充执行。

4.3验收要求

4.3.1安全仪表系统的验收形式应根据工程实际情况由安全仪表系统生命周期内各阶段活动涉及人 员共同确认。

4.3.2进行验收前,验收组织方应成立验收组并明确各成员的职责。

4.3.3验收组应编制验收计划,准备验收场地及相关附属设施。验收计划应包括验收时间、地点、人员 组成、验收内容、验收通过的准则等,且验收计划应经过验收组织方负责人审批。

4.3.4验收组人员应包含掌握以下知识的人员:

——输油或输气管道的工艺设计;

——输油或输气管道的仪表设计;

——输油或输气管道的工艺运行;

--危险分析与风险评估方法;

——油气管道领域风险接受准则;

——油气管道各个保护层及风险降低能力;

——基本过程控制系统操作、运行和维护;

——安全仪表系统操作、运行和维护;

——安全仪表系统的功能安全;

——质量和安全管理。

4.3.5 FAT一般由供应商实施,业主参与完成。

4.3.6安全仪表系统应在签署工厂验收合格证书后,才能发货至现场。

4.3.7 SAT宜由系统供应商实施、系统施工单位、设备供应商和建设单位配合,用户监督完成。

438 SAT安全功能回路测试应联合检测元件、执行元件和第三方设备一起进行。

4.3.9安全仪表系统应在签署启动前安全审查合格报告后,才能投入运行。

5 SIS设计审查

5.1目的

检查判断安全仪表系统的设计阶段各项活动的执行及输出结果的正确性。

5.2审查依据

应依据以下资料进行审査:

--设计相关标准;

--功能安全评估相关标准;

——企业可接受风险准则;

——概念设计批复及审查文件;

——初步设计、批复及审查文件;

--危险分析与风险评估报告及审查文件;

——安全要求分配及审查文件;

——安全要求规格书;

——功能设计规格书;

--检测兀件技术规格书;

--执行元件技术规格书;

——SlS安全要求评估报告;

——SlS设计评估报告。

5.3审查内容

5.3.1检査危险分析与风险评估报告,应包含以下内容:

——所识别的每个危险事件和危险因素;

——事件的可能性及结果;

——考虑正常操作、启动、停止、维护及紧急停车等情况;

——确定达到所需安全的附加风险降低要求;

——消除或减轻危险和风险所釆取的措施;

——风险分析过程中所做的假设,包括设备失效率、可能的需求率以及操作约束条件和人为干预可 信性;

——保护层安全功能分配考虑由于共因失效所导致的潜在效能降低;

——识别由安全仪表系统实现的安全功能。

5.3.2检查安全要求分配报告,应包含以下内容:

——确定安全仪表系统应包含的安全功能回路;

——确定每个安全功能回路的安全完整性等级要求;

——定义每个安全功能回路的受控设备安全状态。

5.3.3检查安全要求规格书,应包含以下内容:

——达到要求的功能安全所必需的所有安全仪表功能的描述;

——对每个已确定的事件,定义其过程安全状态;

--SIS的过程输入及其动作设定点;

——工艺变量的正常操作范围及操作界限;

——SIS的过程输出及其作用;

——过程输入输出的功能关系,包括逻辑、数学功能及所需的许可;

——励磁触发或非励磁触发的选择;

——手动关断的考虑;

——SIS失电采取的动作;

——对任何可诊断的危险故障的响应动作;

--人机界面要求;

——复位功能;

——每个安全仪表功能所需的SIL;

——达到所需的SlL的诊断要求;

——达到所需的SIL的维修和检验测试要求;

——如果误动作是不可接受的,对误动作率的要求。

5.3.4检查SIS功能设计规格书,应包含以下内容:

--遵循的标准清单;

——项目人员功能安全管理资质证明;

——产品相关安全证明;

——对SRS文件的响应;

——硬件性能描述(包括机架、电源、逻辑控制器、I/O模块和通信模块等);

——铭牌及标签命名原则;

——通信组态及配置(包括内部和与第三方设备等);

——项目输出文档及样表;

——应用软件(包括结构和组态等);

--应用程序(包括结构和程序变量的命名原则等);

——机柜布置及安装(包括接地安装);

——系统配置。

5.3.5检查检测和执行元件技术规格书,应包含以下内容:

——安全完整性等级要求;

--性能指标要求;

运行环境要求。

5.3.6安全要求和SlS设计评估报告,应满足GB/T 32202的规定O

5.4审查报告

5.4.1审查过程完成后,应编制审查报告,并由验收组签署确认。

5.4.2审查报告应包含5.3」〜5.3.6的所有内容。

5.4.3审查过程中发现的不符合项应记录在不符合项表中,记录表参见附录A中表A,lo

6工厂验收

6.1目的

确认供应商提供的软硬件产品及SlS系统安全功能满足设计要求。

6.2验收依据

应依据以下资料进行验收:

——有效版本的设计文件,包括:工艺操作原理、工艺及仪表控制流程图、安全要求规格书、逻辑图 (因果图)、仪表索引、联锁报警值设定清单、I/O清单;

——集成商设计文件,包括:功能设计规格书、机柜集成图纸、设备清单、电源负荷计算;

——FAT测试方案;

--与供货商签订的各种协议;

——安全手册;

——产品软硬件手册。

6.3验收内容

6.3.1检查6.2中所列技术文档的完整性,检査记录参见附录B中表B.lo

6.3.2检查硬件数量和技术参数与设计文件的一致性,检查硬件外观有无应力变形和机械损坏,检查 记录参见表B.2

6.3.3检查软件授权、版本和技术参数与设计文件的一致性,检查记录参见表B.3

6.3.4检查机柜安装与设计图纸的一致性及合理性,检查记录参见表B.4

635测试系统功能满足设计要求,测试内容应包括以下内容。

——系统基本功能测试(包括逻辑控制系统和操作员工作站),测试表参见表B.5

--冗余测试,测试表参见表B.6

——I/O通道测试(数字量输入/输出通道和模拟量输入/输出通道),测试表参见表B.7

——安全功能回路功能逻辑测试,测试表参见表B.8

——操作员工作站操作/显示检查,测试表参见表B.9

——辅助操作设施测试,测试表参见表B.10

——SOE测试,测试表参见表B.U

——通信测试,测试表参见表B.12o

6.4验收报告

6.4.1工厂验收测试完成后,应编制验收报告,并由验收组签署确认。

6.4.2验收报告应包括6.3的所有内容及验收证书。

6.4.3验收证书应根据验收通过准则给出明确的结论,包括接受、有条件接受或不接受,格式参见附录

C中表CJ0

6.4.4验收过程中发现的不符合项应记录在验收不符合项表中,记录表参见表A.1

6.4.5测试不符合项,宜按以下方式进行分类:

——在FAT过程中进行整改;

——FAT后,系统运至现场之前进行整改;

--留待现场整改。

7现场验收

7.1目的

检查安全仪表系统现场安装的规范性,安全功能实现的正确性。

7.2验收依据

应依据以下资料进行验收:

——FAT验收报告;

——SAT测试方案;

——电缆绝缘测试报告;

——接地测试报告;

--检测元件和执行元件安装记录;

——检测元件校验或检定报告;

——执行元件电气测试报告;

——执行元件机械测试报告。

7.3验收内容

7.3.1检查7.2中所列技术文档的完整性,检查记录参见附录D中表D.l0

7.3.2检查硬件数量和技术参数与设计文件的一致性,检查硬件外观有无应力变形和机械损坏,检查 记录参见表D.2

7.3.3检查软件授权、版本和技术参数与设计文件的一致性,检查记录参见表D.3

7.3.4检查机柜安装与设计图纸的一致性及合理性,检查记录参见表D.4

7.3.5测试系统功能满足设计要求,测试内容应包括以下内容:

--电源测试,测试表参见表D.5

——系统基本功能测试,测试表参见表D.6

--冗余测试,测试表参见表D.7

——输入回路测试(模拟量和数字量),测试表参见表D.8

--回路安全功能测试,测试表参见表D.9

——共用性测试,测试表参见表D.1O

——辅助操作设施测试,测试表参见表Dll

——旁路功能测试,测试表参见表D.12o

7.4验收报吿

7.4.1现场验收测试完成后,应编制验收报告,并由验收组签署确认。

7.4.2验收报告应包括7.3的所有内容及验收证书O

7.4.3验收证书应根据验收通过准则给出明确的结论,包括接受、有条件接受或不接受,验收证书格式 参见表C.l0

7.4.4验收过程中发现的不符合项应记录在验收不符合项表中,记录表参见表A.1

7.4.5测试不符合项,宜按以下方式进行分类:

——在SAT测试过程中整改;

——SAT后,在启动前安全审查前进行整改。

8启动前安全审査

8.1目的

确认安全仪表系统满足投产条件。

8.2验收依据

应依据以下资料进行验收:

——SAT验收报告;

——安全要求规格书;

--SlS运行前评估报告;

--SlS操作和维护手册;

——人员培训内容和记录(包括操作人员、维护人员和管理人员)。

8.3验收内容

8.3.1检查SAT验收中是否存在不符合项。

832确认除开车旁路外所有的旁路功能应恢复到正常状态。

8.3.3确认测试设施都已拆除或恢复。

8.3.4确认强制设置的状态和值都已解除。

8.3.5确认SlS系统操作和维护手册应包含以下内容:

——正常操作步骤;

——预防性维护操作步骤;

——出现故障后维护操作步骤;

——维护周期;

——旁路的使用和操作;

——将受控设备导入安全状态的描述;

——出现报警和停机后操作人员正确的响应动作;

——故障信息及处理步骤;

——维护完成后的恢复步骤。

8.3.6检查人员和部门在操作和维护过程中的职责。

8.3.7检查操作人员的培训记录,培训内容应包括:

——系统正常操作步骤;

——系统出现报警后操作人员的响应步骤;

——故障信息的解读;

——旁路的使用和操作。

8.3.8检查维护人员的培训记录,培训内容应包括:

——各SlF的安全功能(停机值和SIS动作后的结果);

——各个SIF阻止的危险;

——所有旁路开关正确操作和管理;

——手动停车和启动按钮的操作与管理;

——报警信息提示的内容;

--SlS工作方式和原理J

——各SIF的测试方法和时间间隔;

——检测元件和执行元件的工作方式和原理。

8.3.9检查管理人员的培训记录,培训内容应包括:

——输油或输气工艺;

——安全仪表系统的安全生命周期及各阶段的任务;

——能够理解意外事件的潜在后果;

——相关安全法规知识;

——安全功能回路安全完整性等级。

8.3.10 SIS运行前评估报告,应满足GB/T 32202的规定。

8.4验收报告

8.4.1启动前安全审査完成后,应编制验收报告,并由验收组签署确认。

8.4.2验收报告应包括8.3的所有内容及验收证书。

8.4.3验收证书应根据验收通过准则给出明确的结论,包括可以启动、整改后可以启动或不能启动,格 式参见附录E中表E.1

8.4.4验收过程中发现的不符合项应记录在验收不符合项表中,记录表参见表A.lo

9竣工验收

9.1油气管道安全仪表系统的竣工验收可与油气管道工程的竣工验收同步进行。

附录A

(资料性附录)

不符合项记录

A.1不符合项记录样表

序号

不符合项

责任方

类型

完成整改

1

2

3

4

5

6

7

8

9

IO

11

12

签名:

年     月      日

附录B

(资料性附录)

工厂测试验收

B.1文件检查记录样表

序号

审查文件

审查结果

备注_____

1

P F

2

P QF

3

P F

4

P F

5

P F

6

P F

7

P QF

8

P ∏F

9

P ∏F

IO

P QF

11

P QF

12

P F

13

P ∏F

14

P F

签名:

年      月     日

注:P—合格F—不合格。

B.2硬件一致性检查样表

序号

硬件名称

数量

技术参数

外观

备注

1

P QF

P F

P F

2

P QF

P QF

P F

3

P QF

P QF

P F

4

P ∏F

P QF

P QF

5

P QF

P QF

P ∏F

6

P ∏F

P QF

P F

7

P QF

P QF

P

8

P F

P ∏F

P F

9

P QF

P QF

P QF

10

P F

QP QF

P F

11

P F

P F

P F

12

P F

P F

P QF

13

P F

P QF

P F

14

P QF

P F

P F

15

P QF

P ∏F

P ∏F

16

P F

P QF

P F

17

P QF

∏P QF

P F

签名:

年     月      日

注:P—合格,F一不合格。

B.3软件一致性检查样表

序号

软件名称

授权

技术参数

版本

备注

1

P QF

P F

P QF

2

P ∏F

P F

P QF

3

P QF

P F

P ∏F

4

P F

P ∏F

QP F

5

P ∏F

P QF

P QF

6

P ∏F

P QF

P F

7

P ∏F

P ∏F

P F

8

P ∏F

P F

P F

9

P ∏F

P F

P QF

10

∏P ∏F

P F

P F

11

P F

P ∏F

P F

12

P ∏F

P F

P F

13

∏P QF

P F

P F

14

P F

P F

P F

15

P ∏F

P F

P QF

16

P F

P F

P F

17

P F

P QF

P ∏F

签名:

年     月      日

注:P—合格,F—不合格。

B.4机柜安装检查样表

序号

检査项

检査结果

备注

1

电源安装和布置

P F

2

铭牌和标签

P F

3

机架和模块的安装

P F

4

螺丝紧固连接

P QF

5

端子接线

P ∏F

6

接地和等电位连接

P F

7

机柜风扇安装

P F

8

机柜门的安装和活动性

P F

9

机柜结构的可维护性

P F

IO

机柜空间的备用容量

P F

11

线槽容量

P F

12

机柜布线

P F

13

线缆颜色/横截面积

P F

签名:

年     月      日

注:P—合格,F—不合格。__________________________________________________

B.5系统基本功能测试样表

序号

类型

测试项

说明

测试结果

备注

1

逻辑 控制器 系统

启动

按照系统手册的上电顺序给系统上电, 上电完成后,检査系统各个模块的运行 状态

P F NA

2

电源故障后重启

断开系统进电断路器,间隔一定时间, 合上断路器,间隔一定时间,检查系统 各个模块的运行状态(间隔时间由系统 供商应提供)

P ∏F ∏NA

3

下载

利用编程终端,将已编制完成的应用程 序,下载到空的逻辑控制器中,下载完 成后检查系统运行状态

P QF ∏NA

4

上载

利用编程终端,将逻辑控制器中运行的 应用程序上载上来,比较上载程序和运 行程序的完整性

P ∏F ∏NA

5

在线修改

在正在运行的应用程序中进行增加和 删除程序的操作,并下载后,检查系统 运行状态

P ∏F ∏NA

6

登录策略和级别

按照已设置的登录策略和级别登录系 统,并进行相应权限的操作

P F QNA

7

操作员

工作站

启动

启动操作员工作站,检查系统软件和应 用软件的运行状态

P F QNA

8

电源故障后重启

断开操作员工作站电源后,上电,检査 操作员工作站的运行状态

P F ∏NA

9

登录策略和级别

按照已设置的登录策略和级别登录系 统,并进行相应权限的操作

P QF ∏NA

10

系统负载

査看操作员工作站的内存容量的存储 容量

P ∏F ∏NA

11

报警处理策略及其 确认方式

触发已设置的报警类型,査看报警显示 并对报警进行确认

P ∏F ∏NA

签名:

年     月      日

1 P—合格,F一不合格,NA-不适用。

2不一致之处按照正文的不符合项分类记录在不符合项表中。

B.6冗余测试样表

序号

测试项

说明

测试结果

备注

1

逻辑控制器冗余

L关闭主用逻辑控制器A,备用逻辑控制器B 应切换成主用状态,系统应运行正常;

  • 2. 启动逻辑控制器A,逻辑控制器A应切换成 备用工作状态,系统应运行正常;

  • 3. 对逻辑控制器B,执行一次12的操作。

P ∏F ∏NA

2

通信和网络冗余

L断开主用网络A,备用网络B应切换成主用 网络,系统应运行正常;

  • 2. 接通网络A,网络A应切换成备用工作状 态,系统应运行正常;

  • 3. 对网络B,执行一次12的操作。

P ∏F ∏NA

3

电源冗余

  • 1. 断掉电源A,确认系统工作正常,恢复断掉 电源A的供电;

  • 2. 断掉电源B,确认系统工作正常,恢复断掉 电源B的供电。

P ∏F NA

4

操作员工作站冗余

  • 1. 执行主、备操作员工作站切换命令;

  • 2. 备用操作员工作站B,应切换成主用操作员 工作站,主用操作员工作站A,应切换成备用 状态,且系统工作正常;

  • 3. 重复一次1的操作。

P ∏F ∏NA

5

I/O卡件冗余

  • 1. 选择互为冗余、地址对应的输入点、输出点, 输入卡施加相同的状态输入信号,输出卡分别 连接状态指示仪表,利用编程器在线检测功 能,检査对应的I/O卡件;

  • 2. 分别插拔互为冗余的输入卡,对应的输出/ 输入状态指示表及输出逻辑应保持不变;

  • 3. 冗余的I/O卡件测试,分别同时插拔2块互 为冗余卡,重复12步骤。

P ∏F ∏NA

6

其他

P ∏F ∏NA

签名:

年     月      日

1 P—合格,F一不合格,NA—不适用。

2上述测试说明以loo2结构为例,其他结构参照具体产品/系统手册。

B.7 I/O通道测试样表

序号

测试项

说明

测试结果

备注

1

数字量输入通道

根据I/O地址表,在相应端子上短接,以检査数 字量输入卡上相应地址发光二极管的变化,同时 利用编程器检査相应地址的01状态变化,带有 HMl显示的还应检查HMl的显示

P F

2

数字量输出通道

根据I/O地址表,使用逻辑控制器具有的强制输 出功能,通过对应输出地址的强制开或关,观察 相应地址发光二极管的变化,并用万用表检査相 应端子01状态变化

P F

3

模拟量输入通道

根据I/O地址分配表,在相应端子上用标准信号 发生器加入相应的模拟量信号,同时用编程器检 査逻辑控制器所采集到的数值,根据软件内部设 定的量程来检查模拟量输入回路的精度应符合 工艺操作要求,对带有HMI的系统,应按HMI 得显示值来检査SlS系统的精度。测试点应包 括量程范围的5%50%95%,如设置有报警 值和停机值也应进行测试

P F

4

模拟量输出通道

根据软件内部设定的参数或其他运算控制方式, 满足输出模块条件,用标准信号接收器检查模拟 量输出回路相应端子上的信号。测试点应包括 量程范围的5%50%95%

P F

签名:

年     月      日

注:P—合格,F—不合格。

B.8安全功能回路测试样表

安全功能回路

安全完整性等级

SIL1

SIL2

SIL3

规格型号

逻辑控制器

PFD/PFH

结构

∏oo

规格型号

检测元件

PFD/PFH

结构

oo∏

B.8 (续)

执行元件

规格型号

PFD/PFH

结构

oo∏

动作形式

□励磁触发□非励磁触发

触发条件

执行顺序

测试结果

__________________P   F__________________

签名:

年     月      日

注:P—合格,F—不合格。                                      ___________

B.9操作员工作站操作/显示检查样表

序号

检查项

检查结果

_____½_____

1

工艺流程图

P ∏F QNA

2

报警概述________

P F QNA

3

实时趋势

P F NA

4

历史趋势

P F ∏NA

5

事件记录

P F NA

6

逻辑执行顺序______

P ∏F QNA

7

系统状态

P ∏F ∏NA

8

P ∏F NA

9

P F NA

10

P ∏F QNA

11

P F QNA

12

P F QNA

13

P F QNA

14

P F NA

15

P F QNA

16

P ∏F QNA

签名:

月       日

注:P—合格,F—不合格

,NA-不适用。

B.10辅助操作设施测试样表

序号

测试项

说明

测试结果

备注

1

ESD按钮

P ∏F ∏NA

2

旁路开关

P ∏F ∏NA

3

维护开关

P F ∏NA

4

报警器

P F ∏NA

5

报警指示灯

P QF ∏NA

签名:

年     月      日

注:P—合格,F—不合格NA—不适用。

B.11 SOE测试样表

序号

测试项

说明

测试结果

备注

1

采样时间

P QF ∏NA

2

数据刷新时间

P F QNA

3

数据库的完整性

P ∏F QNA

4

数据描述信息

P F ∏NA

5

数据存储

P ∏F QNA

6

数据读取

P ∏F QNA

签名:

年     月      日

1: P—合格F—不合格,NA—不适用。

2不一致之处按照正文的不符合项分类记录在不符合项表中。

B.12通信测试样表

序号

测试接口

说明

测试结果

备注

1

操作员接口

P ∏F QNA

2

维护/工程师接口

P F ∏NA

3

其他接口

P ∏F ∏NA

签名:

年     月      日

注:P一合格F一不合格,NA一不适用。

附录C

(资料性附录)

验收证书

C∙1验收证书样例

______□接受           □有条件接受             □不接受_________

用户名称

验收阶段

工程项目名称

工程项目编号

安全仪表系统名称

验收地点

验收结束日期

无不符合项

有不符合项

需要重新进行验收

不需要重新进行验收

备注:

签名:

年     月      日

附录D

(资料性附录)

现场验收测试

D.1文件检查记录样表

序号

审查文件

审査结果

备注

1

P QF

2

P QF

3

P ∏F

4

P QF

5

P ∏F

6

P F

7

P F

8

P QF

9

P QF

IO

P QF

11

P QF

12

P F

13

P QF

14

P QF

签名:

年     月     日

注:P一合格,F一不合格。

D.2硬件一致性检查样表

序号

硬件名称

数量

技术参数

外观

备注

1

P QF

P QF

P F

2

P QF

P QF

P QF

3

P QF

P QF

P F

4

P QF

P QF

P F

5

P ∏F

P QF

P QF

6

P QF

P QF

P F

7

P F

P QF

P F

8

P F

P F

P F

9

P F

P QF

P F

IO

P QF

P QF

P F

11

P F

P F

P QF

12

P QF

P QF

P QF

13

P QF

P F

P F

14

P QF

P QF

P ∏F

15

P QF

P QF

P F

16

P F

P QF

P F

17

P QF

P QF

P F

签名:

年     月      日

注:P—合格,F—不合格。

D.3软件一致性检查样表

序号

软件名称

授权

技术参数

版本

备注

1

P ∏F

P ∏F

P F

2

P ∏F

P F

P F

3

P ∏F

P ∏F

P QF

4

P ∏F

P F

P F

5

P F

P F

P ∏F

6

P F

P F

P F

7

P ∏F

P QF

P F

8

P F

P F

P QF

9

P F

P F

P F

10

P QF

P QF

P

11

P QF

P F

P QF

12

P F

P ∏F

P F

13

P F

P ∏F

P QF

14

P QF

P ∏F

P QF

15

P F

P ∏F

P ∏F

16

P QF

P F

P ∏F

17

P F

P QF

P ∏F

签名:

年     月      日

注:P一合格F一不合格。

D.4机柜安装检查样表

序号

检査项

检査结果

备注

1

电源安装和布置

P F

2

铭牌和标签

P F

3

机架和模块的安装

P F

4

螺丝紧固连接

P QF

5

端子接线

P F

6

接地和等电位连接

P F

7

机柜风扇安装

P F

8

机柜门的安装和活动性

P F

9

机柜结构的可维护性

P F

IO

机柜空间的备用容量

P F

11

线槽容量

P F

12

机柜布线

P ∏F

13

线缆颜色/横截面积

P F

签名:

年     月      日

注:P—合格,F—不合格(J

D.5电源测试样表

序号

测试项

说明

测试结果

备注

1

UPS电源

P ∏F QNA

2

操作员工作站电源

P ∏F QNA

3

机柜220 V电源

P ∏F ∏NA

4

机柜24 V电源

P ∏F QNA

5

其他

P F QNA

签名:

年     月      日

注:P—合格,F—不合格,NA—不适用。

D.6系统基本功能测试样表

序号

类型

测试项

说明

测试结果

备注

1

逻辑 控制器 系统

启动

按照系统手册的上电顺序给系统上电, 上电完成后,检查系统各个模块的运行 状态

P ∏F QNA

2

电源故障后重启

断开系统进电断路器,间隔一定时间, 合上断路器,间隔一定时间,检査系统 各个模块的运行状态(间隔时间由系统 供应商提供)

P F ∏NA

3

下载

利用编程终端,将已编制完成的应用程 序,下载到空的逻辑控制器中,下载完 成后检查系统运行状态

P ∏F NA

4

上载

利用编程终端,将逻辑控制器中运行的 应用程序上载上来,比较上载程序和运 行程序的完整性

P ∏F ∏NA

5

在线修改

在正在运行的应用程序中进行增加和 删除程序的操作,并下载后,检査系统 运行状态

P ∏F ∏NA

6

登录策略和级别

按照已设置的登录策略和级别登录系 统,并进行相应权限的操作

P F ∏NA

7

操作员

工作站

启动

启动操作员工作站,检査系统软件和应 用软件的运行状态

P ∏F QNA

8

电源故障后重启

断开操作员工作站电源后,上电,检查 操作员工作站的运行状态

P ∏F ∏NA

9

登录策略和级别

按照已设置的登录策略和级别登录系 统,并进行相应权限的操作

P ∏F ∏NA

10

系统负载

査看操作员工作站的内存容量的存储 容量

P F QNA

11

报警处理策略及其 确认方式

触发已设置的报警类型,查看报警显示 并对报警进行确认

P ∏F ∏NA

签名:

年     月      日

1 P一合格F一不合格,NA一不适用。

2不一致之处按照正文的不符合项分类记录在不符合项表中。

D.7冗余测试样表

序号

测试项

说明

测试结果

备注

1

逻辑控制器冗余

  • 1. 关闭主用逻辑控制器A,备用逻辑控制器

B应切换成主用状态,系统应运行正常;

  • 2. 启动逻辑控制器A,逻辑控制器A应切换 成备用工作状态,系统应运行正常;

  • 3. 对逻辑控制器B,执行一次12的操作。

P F ∏NA

2

通信和网络冗余

  • 1. 断开主用网络A,备用网络B应切换成主 用网络,系统应运行正常;

  • 2. 接通网络A,网络A应切换成备用工作状 态,系统应运行正常;

  • 3. 对网络B,执行一次12的操作。

P F QNA

3

电源冗余

  • 1. 断掉电源A,确认系统工作正常,恢复断 掉电源A的供电;

  • 2. 断掉电源B,确认系统工作正常,恢复断 掉电源B的供电。

P F ∏NA

4

操作员工作站冗余

L执行主、备操作员工作站切换命令;

  • 2. 备用操作员工作站B,应切换成主用操作 员工作站,主用操作员工作站A,应切换成 备用状态,且系统工作正常;

  • 3. 重复一次1的操作。

P ∏F ∏NA

5

I/O卡件冗余

  • 1. 选择互为冗余、地址对应的输入点、输出 点,输入卡施加相同的状态输入信号,输出 卡分别连接状态指示仪表,利用编程器在线 检测功能,检查对应的I/O卡件;

  • 2. 分别插拔互为冗余的输入卡,对应的输 出/输入状态指示表及输出逻辑应保持 不变;

  • 3. 冗余的I/O卡件测试,分别同时插拔2块 互为冗余卡,重复12步骤。

P ∏F QNA

6

其他

P F QNA

签名:

年     月      日

1 P—合格,F一不合格,NA—不适用。

2上述测试说明以1。。2结构为例,其他结构参照具体产品/系统手册。

D.8输入回路测试样表

序号

测试项

说明

测试结果

备注

1

数字量输入回路

  • 1. 从现场检测元件端给出信号;

  • 2. 对照I/O点表,利用编程器检査逻辑控制 器采集信号,应与现场发出信号一致;

  • 3. 带有HMl显示终端SIS,应在HMl上检 査信号显示和记录的正确性。

P QF

2

模拟量输入回路

  • 1. 从现场检测元件端给出信号;

  • 2. 测试点应包括工艺参数量程范围“5%50%95%”及报警值;

  • 3. 对照I/O点表,利用编程器检査逻辑控制 器釆集信号,应与现场发出信号一致;

  • 4. 带有HMl显示终端SIS,应在HMl上检 査信号显示和记录的正确性。

P F

签名:

年      月      日

注:P—合格,F—不合格Cl

D.9安全功能回路安全功能测试样表

安全功能回路

安全完整性等级

SIL1        ∏SIL2     SIL3

逻辑控制器

规格型号

PFD/PFH

结构

____________________oo____________________

检测元件

规格型号

PFD/PFH

结构

____________________口。。口____________________

执行元件

规格型号

PFD/PFH

结构

____________________oo____________________

动作形式

□励磁触发□非励磁触发          ~~

触发条件

执行顺序

测试结果

P   F

签名:

年     月      日

注:P—合格,F—不合格。

D.10共用性测试样表

序号

共用元件

说明

测试结果

备注

1

P F QNA

2

P ∏F QNA

3

P ∏F ∏NA

4

P ∏F QNA

5

P ∏F QNA

签名:

年     月      日

注:P—合格,F—不合格,NA—不适用。

D.11辅助操作设施测试样表

序号

____测试项

说明

测试结果

备注

1

ESD按钮

P ∏F ∏NA

2

旁路开关

P F QNA

3

维护开关

P ∏F QNA

4

报警器

P ∏F ∏NA

5

报警指示灯

P F QNA

签名:

_______________________________________________年     月      日_______

注:P—合格,F—不合格,NA—不适用。

D.12旁路功能测试样表

序号

测试项

说明

测试结果

备注

1

P F

2

P ∏F

3

P F

4

P F

5

P F

6

P UF

7

P F

8

P F

9

P F

10

P F

11

P F

12

P ∏F

13

P F

14

P F

15

P F

16

P F

签名:

年     月      日

注:P—合格,F—不合格。

附录E

(资料性附录)

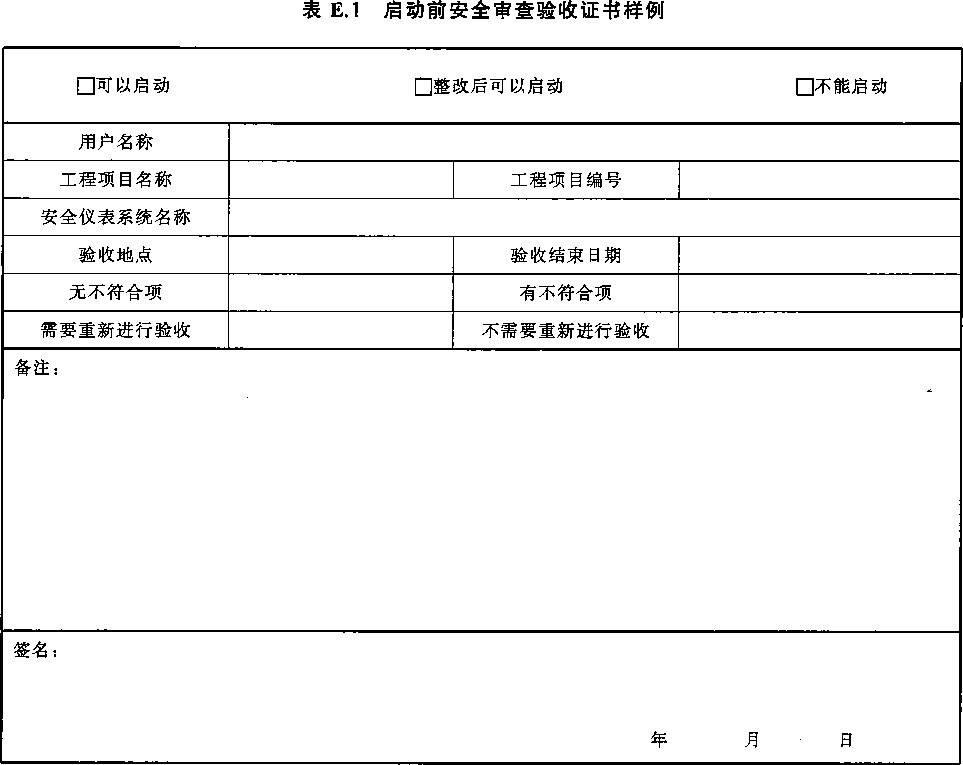

启动前安全审査验收证书



参考文献

Cll GB/T 20438(所有部分)电气/电子/可编程电子安全相关系统的功能安全

中华人民共和国

国家标准

油气管道安全仪表系统的功能安全 验收规范

GB/T 32203—2015

*

中国标准出版社出版发行 北京市朝阳区和平里西街甲2(100029) 北京市西城区三里河北街16(100045)

网址 www.spc.net.cn

总编室:(010)68533533 发行中心:(010)51780238 读者服务部:(010)68523946

中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销

*

开本880X1230 1/16 印张2.5 字数67千字 20161月第一版20161月第一次印刷


GB/T 32203-2015


书号:155066 • 1-53009 定价 36.00

如有印装差错由本社发行中心调换 版权专有侵权必究

举报电话:(010)68510107

打印日期:2016128F009B
