1范围
本标准规定了液化天然气用钢制蝶阀的结构型式，技术要求，检验、试验方法，检验规则，标志， 防护、包装和储运。
本标准适用于公称尺寸DN80—DN1200、公称压力PN16—PN100和公称尺寸NPS3〜NPS48、压 力等级ClaSSI50~Class600的液化天然气用蝶阀（以下简称蝶阀）。
其他温度高于-162 °C的低温蝶阀亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 196普通螺纹基本尺寸
GB/T9113整体钢制管法兰
GB/T12220工业阀门标志
GB/T 12221金属阀门结构长度
GB/T 12223部分回转阀门驱动装置的连接
GB/T 12224钢制阀门一般要求
GB/T 26479弹性密封部分回转阀门耐火试验
GB/T 26480 阀门的检验和试验
GB/T 26481阀门的逸散性试验
GB 26640阀门壳体最小壁厚尺寸要求规范
JB/T 7248阀门用低温钢铸件技术条件
JB/T 7927阀门铸钢件外观质量要求
JB/T 7928工业阀门供货要求
JB/T 12621—2016液化天然气阀门技术条件
JB/T 12622液化天然气用阀门 性能试验
3结构型式
蝶阀的基本结构型式及主要零部件名称如图1和图2所示。在符合本标准要求的条件下，蝶阀允许 设计成其他结构型式。
4技术要求
4.1总则
4.1.1 蝶阀除应符合本标准的规定外，还应符合GB/T 12224、JB/T 12621—2016等相关标准的要求'
|
说明： | ||
|
1——阀体； |
6- |
—填料； |
|
2——阀座； |
7- |
—驱动装置; |
|
3——蝶板； |
8- |
一隔离滴盘; |
|
4——阀杆； |
9、 |
10——螺栓、 |
|
5---阀盖； |
螺母。

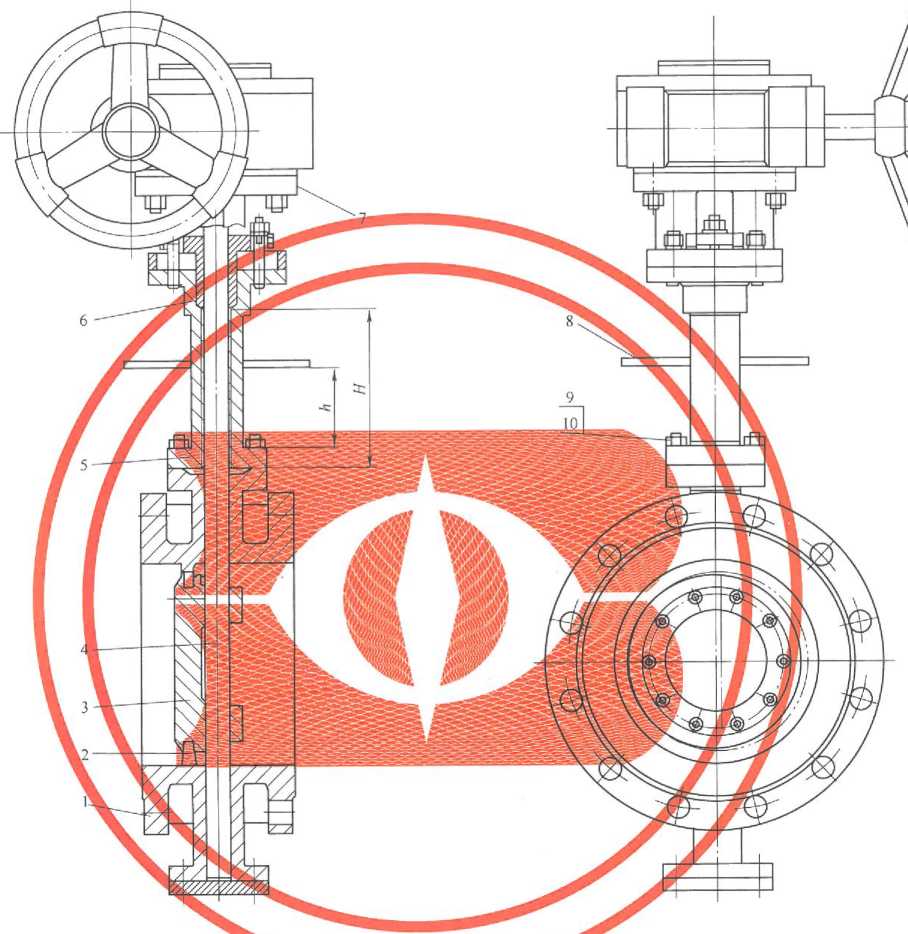

图1低温三偏心蝶阀示意图
说明:
I——阀体
3---蝶板;
4——阀杆;
.驱动装置;
•隔离滴盘;
I——螺栓
4.1.2
蝶阀零部件螺栓的螺纹应符
4.1.3蝶阀壳体最小壁厚按GB 26640的规定。
4.1.4阀门的额定压力-温度额定值按GB/T 12224的规定；对于某些采用弹性密封副结构或内部零件
采用经特殊处理材料的，其允许使用的压力-温度额定值低于阀体材料的压力-温度额定值，应取其较低 值，并应在铭牌上予以标明。
4.2结构长度
法兰连接蝶阀的结构长度按GB/T 12221的规定，或按订货合同的要求。对焊连接蝶阀的结构长度 按订货合同的要求。
4.3连接端
蝶阀的连接端为法兰连接或对焊连接S法兰连接按GB/T 9113的规定，对焊连接按GB/T 12224的 规定，或按订货合同的要求。对焊端加袖管时，其袖管的内外径尺寸和材料应与管道一致。
4.4蝶涧的流道
蝶阀流道尺寸应不小于阀门连接端尺寸的90%,或按订货合同的要求。
4.5 阀体
4.5.1阀体应能长期承受介质温度反复变化产生的温变应力和连接管道引起的附加应力的总负荷。
4.5.2阀体、阀盖屮法兰密封应釆用具有抵抗温度交变、高回弹特性的金属缠绕柔性石墨垫片或金属 缠绕柔性石墨垫片与唇形密封组合。
4.5.3阀体两端带袖管结构时，焊接坡口釆用对焊连接形式。
4.5.4对于铸造的法兰端阀体，法兰与阀体应整体铸造，不允许在阀体上焊接法兰。
4.5.5对于铸造的焊接端阀体，不允许使用法兰端阀体去除端法兰后成为焊接端阀体。
4.5.6公称尺寸在DN250以上的蝶阀宜设置起吊装置。
4.5.7阀体上应铸造或打印永久性指示介质流向的箭头标志。
4.5.8与阀座的连接应保证在使用过程中不松动、不渗漏。
4.5.9阀体与阀盖应采用螺柱连接，不允许采用螺栓连接阀盖。
4.5.10锻钢阀体允许焊接法兰，但必须采用对焊结构，焊后应进行热处理。
4.6阀盖
4.6.1阀盖应设计成便于保冷的阀盖加长颈结构，加长颈的长度应满足气化空间要求，使阀杆填料的 工作温度保持在其允许操作温度区间内。阀盖加长颈最小尺寸H应符合JB/T 12621—2016中4.6.1的规 定。
4.6.2加长阀盖可以是整体铸件、锻件或组合焊接件。焊接件可釆用与本体材质相同的无缝钢管与阀 盖焊接而成。焊缝采用对焊结构，焊后应进行热处理消除应力。
4.6.3若合同规定阀盖加长颈上需带有隔离滴盘，隔离滴盘可采用封闭焊接或用螺栓夹紧在阀盖加长 颈上。封闭焊接应满焊。对于螺栓夹紧方式，应将螺栓置于隔离滴盘上面以便于位置调整。并且为避免 冷凝物进入保温层，隔离滴盘与阀盖加长颈之间应密封。隔离滴盘的最小间距尺寸h应符合JB/T 12621 —2016中4.6.4的规定。
4.6.4阀盖加长颈的壁厚设计应考虑阀门使用压力、执行机构操作力、执行机构自重及特殊安装条件 下产生的综合应力。以此设计的最小厚度来满足减少热传导损失的要求。阀杆与加长阀盖之间的径向间 隙应最小化以减少热对流损失。
4.7阀杆
4.7.1阀杆的最小直径应通过设计计算确定，并应满足稳定性要求。
4.7.2阀杆应有足够的强度，能够保证在使用各类执行机构直接操作时，不产生永久变形或损伤。阀 杆应能承受至少2倍最大计算操作力矩。
4.7.3阀杆与填料接触面处进行硬化处理，表面粗糙度不应大于RaOA μm<,
4.7.4阀杆设计应有防吹出结构，并具有外部保护措施，防止外部物质进入阀杆密封处。
4.8阀座、蝶板
4.8.1阀门密封副应设计成金属材料对金属材料或金属与非金属的复合材料，并满足单向或双向密封 要求，非金属密封应满足耐火要求。
4.8.2阀座的结构应能满足常温到低温的使用条件，非金属密封阀座应能防止产生冷流变形。
4.8.3蝶板设计可采用一体式结构或密封圈安放在蝶板丄的可拆装结构，并能承受介质的载荷。
4.8.4蝶板与阀杆连接具有一定强度，并能防止松动。
4.8.5蝶板、阀座应便丁拆装、调整。
4.8.6蝶板和阀座的密封面上分别堆焊硬质合金，两堆焊层的硬度差应大丁∙5HRC,堆焊后进行消除应 力处理。
4.9填料 4.9.1填料应满足低温条件下摩擦系数小、低泄漏、密封性能好的要求。
4.9.2阀杆填料密封应釆用柔性石墨、唇式密封圈等多重密封组合结构。
4.9.3
-阀门的
埴况下，应可以调节填料密封力。
4.10填料函
4.10.1
4.10.2
4.10.3
填料函/、'、縁 填料函【藤
t「歐晚低泄漏要求。
*⅛深冷工况下的温度压力要求。
鬲度应不大于AaI .6 μm,并符合密封元件对表面粗羸
4.11操作
蝶郸
驱#装
手轮的轮4
4.11.4 蝶I
4.11.1
4.11.2
4.11.3
可以说周 何蝶阀的离 轮操作的城 孑明显的虐 表示蝶谴
闭方对
髀!定）
｛己和“ 膈全,
面向
关位
'针方Ih
4.3如KJ规定。
青动外轮应为关。
防靜
蝶阀应
静电缱
4.13耐火设十
蝶阀应设计
4.14外观质量
姒函眼可娅裂纹、折叠等有害缺陷的存
4.15材料 4.15.1材料在工作温度下不应产生低温脆性破坏，材料的组织结构应稳定，防止材料相变而引起体积 变化，从而影响阀门在低温条件下密封。材料化学成分、力学性能应符合相应标准的规定。
4.15.2 主要零件的推荐材料应符合JB/T 12621—2016中4.15.2的规定，或按订货合同的要求。
4.15.3与阀盖连接的支架螺栓、螺母等材料应为低温工况下使用的奥氏体不锈钢材料。
4.15.4内件材料的选择应避免因低温频繁操作引起咬合和擦伤等现象，并考虑材料的电化学腐蚀，其 耐腐蚀性能不低于阀体材料。
4.16低温冲击试验
蝶阀低温冲击试验应符合JB/T 12621—2016中4.15.7的规定。
4.17深冷处理
为防止奥氏体不锈钢材料在用于液化天然气的低温工况中因相变而引起体积变化，阀体、阀盖、蝶 板、阀杆和阀座等零件在精加工前应进行深冷处理。将零件浸放在液氮箱屮进行冷却，当零件温度稳定 在-196。C时，根据零件厚度保温2 h〜4 h,然后取出，在箱外自然处理到常温。阀门零件深冷处理应在 粗加工后、精加工前进行。
4.18无扌员检测
射线检测、渗透检测、超声检测应符合JB/T 12621—2016中4.18的规定。
4.19 缺陷处理
蝶阀铸件的缺陷清除以及焊补修复应按JB/T 7248的规定。锻件材料缺陷不允许补焊处理。
4.20清洗处理
蝶阀在装配前，零部件应采用不含氯离子的溶剤进行清洗，保证零部件的清洁。
4.21阀门试验
蝶阀出厂前应进行常温性能试验。若订货合同要求，蝶阀的逸散性试验、低温性能试验、低温循环 寿命试验按JB/T 12621—2016中4.3.2.2的规定进行。
5检验、试验方法
5.1外观检验
目测检查，铸、锻件外观质量应符合4.14的规定。
5.2尺寸检查
5.2.1用测厚仪或专用量具测量壳体壁厚。
5.2.2对蝶阀的结构长度和端部尺寸进行测量空
5.3材料成分分析
对主要承压件进行化学成分分析，并出具分析报告a每批同炉号的材料至少检验一次化学成分。
5.4材料力学性能
5.4.1对主要承压件材料每批（指同炉号、同制造工艺、同热处理条件）至少检验一次力学性能。 5.4.2力学性能试验方法和结果要求按JB/T 12621—2016中表5所列的相应材料标推执行。
5.5无损检测
无损检测按JB/T 12621—2016中5.6的规定。
5.6常温性能试验
5.6.1常温性能试验按GB/T 26480的规定。
5.6.2用水做试验介质时，水中含氯离子量不应超过2.5XloT% （质量分数），试验后蝶阀应彻底清除 汕脂、水渍，并进行干燥处理。
5.6.3用气做试验介质时，试验介质为无汕空气、氮气或惰性气体。在高压气体试验条件下，应注意 气体试验的危险性。测试压力增量值按JB/T 12622的规定。
5.7低温性能试验
低温性能试验按JB/T 12622的规定，或按订货合同的要求。
5.8逸散性试验
逸散性试验按GB/T 26481的规定，或按订货合同的要求。
5.9低温循环寿命试验
低温循环寿命试验按JB/T 12622的规定，或按订货合同的要求。
5.10低温冲击试验
蝶阀低温冲击试验按JB/T 12621—2016中5.5.2的规定。
5.11防静电试验
取一台经压力试验并至少开关过5次的新的干燥蝶阀做典型试验，釆用不超过12V的直流电源屯 压进行电阻值测量。测试结果应符合4.12的规定。
5.12耐火试验
耐火试验应按GB/T 26479的规定进行。
5.13标记、铭牌检查
目测检查阀体上的标记和铭牌上的标记O
6检验规则
6.1检验分类和检验项目
6.1.1蝶阀的检验分为出厂检验和型式检验。
6.1.2检验项目、技术要求和检验方法按表1的规定。
表1检验项目、技术要求和检验方法
|
序号 |
项H |
____检验类别____ |
技术要求 |
检验和试验方法 | ||
|
出厂检验 |
型式检验 | |||||
|
1 |
外观检验 ~~ |
√ |
√ |
4.14 |
5.1 | |
|
2 |
尺寸检查 — |
√ |
√ |
4.1.3、4.2、4.3 |
5.2 | |
|
3 |
承压部件 材料 |
材料化学成分 |
√ |
√ |
4.15.1 |
5.3 |
|
4 |
材料力学性話~~ |
√ |
V |
4.15.1 |
5.4 | |
|
5 |
低温冲击试验 |
√ |
√ |
4.16 |
5.10 | |
|
6 |
______无损检测______ |
* |
4.18 |
5.5 | ||
|
7 |
常温性能试验 一 |
√ |
V |
4.21 |
5.6 | |
|
8 |
低温性能试验 ~一 |
* |
√ |
4.21 |
5.7 | |
|
9 |
逸散性试验 |
* |
√ |
4.21 |
5.8 | |
|
10 |
低温循环寿命试验 |
— |
√ |
4.21 |
5.9 | |
表1检验项目、技术要求和检验方法（续）
|
序号 |
项目 |
____检验类别____ |
技术要求 |
检验和试验方法 | |
|
出厂检验 |
型式检验 | ||||
|
11 |
_____防静电试验_____ |
— |
4.12 |
5.11 | |
|
12 |
______耐火试验 |
一 |
√ |
4.13 |
5.12 |
|
13 |
______标志、铭牌______ |
√ |
√ |
第7章 |
5.13 |
|
注：“ J”为检验项目；"”为订货合同有要求时的检验项Eh “一”为不检验项目。________________ | |||||
6.2 出厂检验
每台蝶阀必须进行出厂检验，经制造商检验员检验合格后方可出厂。
6.3型式检验
6.3.1有下列情况之一时，应提供1台或2台阀门进行型式检验，试验合格后方可成批生产：
a） 新产品试制定型鉴定；
b） 正式生产后，如结构、材料、工艺有较大改变可能影响产品性能；
C）产品长期停产后恢复生产。
6.3.2正式生产时，定期或积累一定产量后应周期性进行一次抽样检验。
6.3.3抽样可以在生产线的终端从经检验合格的产品中随机抽取，也可以在产品库中随机抽取，或者 从已供给用户但未使用并保持出厂状态的产品中随机抽取。每一规格供抽样的最少基数和抽样数量按表 2的规定。到用户抽样时，供抽样的最少基数不受限制，抽样数量仍按表2的规定。对整个系列产品进 行质量考核时，根据该系列范围大小情况从中抽取2个或3个典型规格进行检验。
表2抽样的最少基数和抽样数量
|
公称尺寸DN |
供抽样的最小批量台 |
______抽样数量台______ |
|
<50 |
10 |
3 |
|
50 〜200 |
5 _________________ |
2 |
|
>200 |
3 |
1 |
6.3.4型式试验项目按表1的规定，并应全部符合表1的要求。
7标志
7.1标志的内容
蝶阀应按GB/T 12220的规定进行标记，并应符合本标准7.2、7.3的规定。
7.2阀体上的标记
在阀体的明显部位应有下列标记：
——制造厂名称或商标标志；
——阀体材料代号；
-—公称压力或压力等级；
--公称尺寸；
——熔炼炉号或锻打批号；
——产品生产系列编号；
--介质流向；
——泄压方向。
7.3铭牌上的标记
在蝶阀的铭牌上应注有下列内容：
——制造厂名称或商标标志；
■ 公称压力或压力等级；
——公称尺寸；
——最低工作温度；
——在38°C时的最高允许工•作压力；
■—阀体、阀座密封圈、阀杆材料；
——产品编号；
——制造年月。
8防护、包装和储运
8.1蝶阀的防护、包装和储运应符合JB/T 7928的规定。
8.2所有压力试验完成后，应将蝶阀中腔内的液体排尽吹干。
8.3对蝶阀的连接管道的端口应采用封盖进行保护。封盖应采用木质材料、木质合成材料、塑料或金 属材料，形状应是带凸耳边的。
8.4蝶阀应装在包装箱内，或按用户的要求包装。
基本订货要求见表A.L
附录A （资料性附录） 基本订货要求
93"CoZ9(NL W-
表A.1基本订货要求
.工作条件
执行的阀门标准：_______________________
阀门安装的位置和要求功能： ______________________________________
阀门的公称尺寸： 阀门的压力等级：
最高工作压力：最大压差：
最高工作温度： 最低工作温度：
使用介质及组分：_ _
结构型式
螺栓连接阀盖： 带检漏孔：
颈部伸长量：密封形式：
隔离滴盘间距尺寸：_________
其他：_ _
蘇和端部连接
结构长度的要求：_____________________________________________
