中华人民共和国行业标准

JGJ 348-2014 备案号 J 1919 - 2014

建筑工程施工现场标志设置技术规程

TeChniCal SPeCifICatiOn for SignS IayOUt Of COnStrUCtiOn Site

2014-10-20 发布

2015-05-01 实施

中华人民共和国住房和城乡建设部 发布

中华人民共和国行业标准

建筑工程施工现场标志设置技术规程

TeChniCal SPeCifiCatiOn for SignS IayOUt Of COnStrUCtiOn Site

JGJ 348-2014

批准部门：中华人民共和国住房和城乡建设部

施行日期：2 0 15 年5月1日

中国建筑工业出版社

2014北京

中华人民共和国行业标准

建筑工程施工现场标志设置技术规程

TeChniCal SPeCifiCatiOn for SignS

IayOUt Of COnStrUCtiOn Site

JGJ 348-2014

*

中国建筑工业出版社出版、发行（北京西郊百万庄） 各地新华书店、建筑书店经销

北京红光制版公司制版 北京市密东印刷有限公司印刷

¼

开本：850X1168毫米1,'32印张：2¼ 字数：55千字 2015年2月第一版 2015年2月第一次印刷

定价：20. 00元

统一书号：15112・26302

版权所有翻印必究

如有印装质量问题.可寄本社退换 （邮政编码100037）

本社网址：http：// WWW. cabp. com. Cn

网上书店:http： ∕ /WWW. China-building, com. Cn

中华人民共和国住房和城乡建设部 公 告

第598号

住房城乡建设部关于发布行业标准

《建筑工程施工现场标志设置技术规程》的公告

现批准《建筑工程施「.现场标志设置技术规程》为行业标 准，编号为JGJ 348- 2014.自2015年5月1日起实施。其中. 第3. 0.2条为强制性条文.必须严格执行。

本规程由我部标准定额研究所组织中国建筑工业出版社出版 发行。

中华人民共和国住房和城乡建设部

201 1 年 10 月 20「1

冃q ə

根据住房和城乡建设部《关于印发＜2013年工程建设标准规 范制订、修订计划〉的通知》（建标[2013]6号）的要求，规程编制 组经广泛调查研究.认真总结实践经验，参考有关国际标准和国 外先进标准・并在广泛征求意见的基础上，编制本规程。

本规程的主要技术内容是：1.总则；2.术语；3.基本规 定；4.安全标志；5.专用标志；6.标志设置；7.维护与管理。

本规程中以黑体字标志的条文为强制性条文，必须严格 执行。

本规程由住房和城乡建设部负责管理和对强制性条文的解 释.由杭州天和建设集团有限公司负责具体技术内容的解释。执 行过程中如有意见或建议，请寄送杭州天和建设集团有限公司 （地址：浙'江省杭州市长滨路78号,邮编：310015）_o

本规程主编单位：杭州天和建设集团有限公司 重庆建工第三建设有限责任公司 本规程参编单位：河北省建筑科学研究院

湖南省建筑工程集团总公司

杭州市建设工程质量安全监督总站 浙江省建筑设计研究院

江苏南通六建建设集团有限公司 远扬控股集团股份有限公司 大立建设集团有限公司 东方建设集团有限公司

浙江通达建设集团有限公司 浙江省东海建设有限公司 北城致远集团有限公司

浙江华铁建筑安全科技股份有限公司 大元建业集团股份有限公司 江苏省苏中建设集团股份有限公司 浙江明德建设冇限公司

中城建第八工程局有限公司 浙江稠城建筑T.程有限公司 屮国新兴建设集团有限公司

¹1'国建设教育协会建设机械职业教育

陈春来

目 次

1总则

• 2 术语

• 3 基本规定

4安全标志

• 1. 1禁止标志

4.2警告标志

• 4. 3 指令标志

• 4. 4 提示标志

5专用标志

• 5. 1名称标志

5.2导向标志

5.3制度标志

5.1 标线

6 标志设置

• 6. 1 一般规定

6.2载体与版面布置

6.3设置位置

6.4 固定方式

7维护与管理

本规程用同说明

引用标准名录

附：条文说明

ContentS

• 1   (JCneral PrOViSIonS

• 2  TCrnlS

• 3  BaSiC RC(IUiremCntS

• 4  Safety Sign

L 1 Prohihilion Sign

• 4. 2 Warning Sign

• 4. 3 I )irection Sign

• 4. I InfOrnKltiOn Sign

• 5  Sj)ecial Sign

• 5. I   I designation Sign

• 5. 2  (ʃuide Sign

• 5. 3  SyStenI ('lass Sign

• 5. 1 MarkilIg

• 6  Safety Sign

• 6. 1   (ieneral ReCIlIirenlentS

• 6. 2  Sιιpporic^,r and ('()Ik)CatiOn

• 6. 3  SCt Posiiion

• 6. I  FiXatiOn MethOCIS

• 7  MailltenanCe and ManCIgCmCnt

EXPlanatiOn Of WQrCIing in ThiS SpcCifiCatioll

LiSt Of QUOted StanCIarCIS

ACIClition： EXl)IanatiOn Of PrOViSiOnS

1总 则

ι.o. 1为预防施工安全事故.保障人身和财产安全，规范建筑 工程施工现场标志的设置、维护和管理.制定本规程。

1.0.2本规程适用于建筑工程施工现场及相关区域标志的设置、 维护和管理。

1.0.3建筑T•程施工现场标志的设置、维护和管理.除应符合 本规程外.尚应符合国家现行有关标准的规定。

2. (). 1 标志 Sign

表明特征的记号。

2. 0. 2 安全标志 Safe Sign

表达特定安全信息的标志，由图形符号、安全色、几何形状 (边框)或文字构成。安全标志分为禁止标志、警告标志、指令 标志和提示标志。

2.0.3 专用标志 SPeCiaISign

表达建筑工程施工现场特定信息的标志，由图形、几何形状 (边框)或文字构成。专用标志分为名称标志、导向标志、制度 标志和标线。

2.0.4 危险源 hazard

可能导致死亡、伤害、职业病、财产损失、工作环境破坏或 这些情况组合的根源或状态。

2. 0. 5 禁止标志 ProhibitiOn Sign

禁止人员不安全行为的安全标志。

2. 0. 6 警告标志 Warning Sign

提醒人员对周围环境引起注意.以避免可能发生危险的安全 标志。

2. 0. 7 指令标志 CiireCtiOn Sign

强制人员做岀某种动作或采用防范措施的安全标志。

2.(). 8提示标志 information Sign

提供某种信息的安全标志。

2. 0. 9 名称标志 designation Sign

提供对特定事物专门称呼信息的专用标志。

2. 0. 10导向标志 direction guide Sign

用于引导车辆、人员行进方向的专用标志。

• 2. 0. 11 制度标志 SyStem CIaSS Sign

提供规范和约束行为信息的专用标志。

2.0. 12 标线 marking

提供引导或警示信息的线形专用标志。

3基本规定

• 3. 0. 1建筑工程施工现场应设置安全标志和专用标志。

3. 0. 2建筑工程施工现场的下列危险部位和场所应设置安全 标志：

1通道口、楼梯口、电梯口和孔洞口；

2基坑和基槽外围、管沟和水池边沿；

3咼差超过1.5m的临边部位；

4爆破、起重、拆除和其他各种危险作业场所；

5爆破物、易燃物、危险气体、危险液体和其他有毒有害 危险品存放处；

6临时用电设施；

7施工现场其他可能导致人身伤害的危险部位或场所。

3.0.3应绘制安全标志和专用标志平面布置图.并宜根据施工 进度和危险源的变化适时更新。

3. 0.4建筑工程施工现场应在临近危险源的位置设置安全标志。 3.0.5建筑工程施I：现场作业条件及工作环境发生显著变化时. 应及时增减和调换标志。

3.0.6建筑工程施工现场标志应保持清晰、醒目、准确和完好。 施工现场标志设置应与实际情况相符。不得遮挡和随意挪动施工 现场标志。

3.0.7标志的设置、维护与管理应明确责任人。

3.0.8建筑工程施工现场的重点消防防火区域.应设置消防安 全标志。消防安全标志的设置应符合现行国家标准《消防安全标 志》GB 13495和《消防安全标志设置要求》GB 15630的有关规定。

3.0.9 标志颜色的选用应符合现行国家标准《安全色》（；B 2893的有关规定。

4安全标志

4.1禁止标志

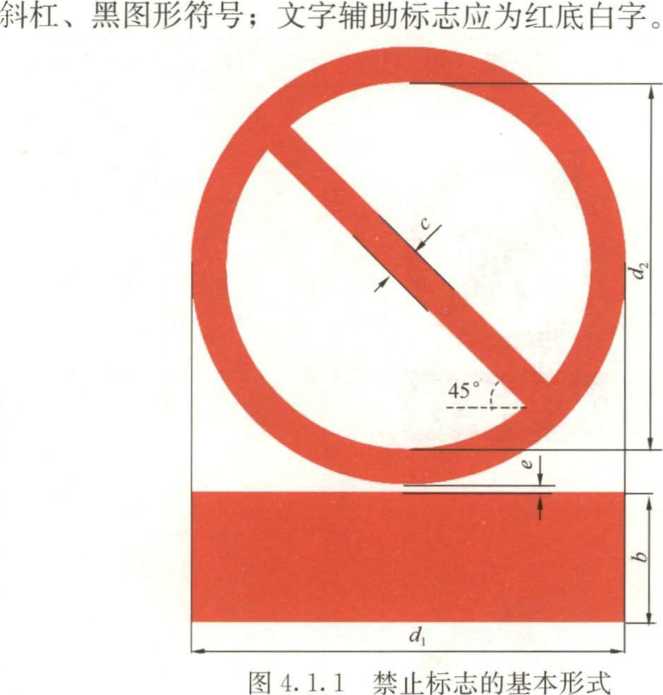

4.1. 1禁止标志的基本形状（图4. 1. 1）应为带斜杠的圆边框, 文字辅写框应在其正下方。禁止标志的颜色应为白底、红圈、红

4.1.2禁止标志的基本尺寸宜根据最大设置观察点的距离确定，

并宜符合表4.1. 2的规定。

表4.1.2禁止标志尺寸与最大观察距离的关系

4.1.3建筑工程施工现场禁止标志的名称、图形符号、设置范 围和地点应符合表4. 1. 3的规定。

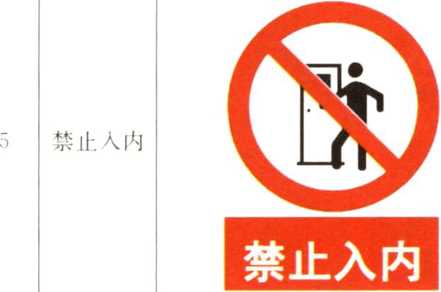

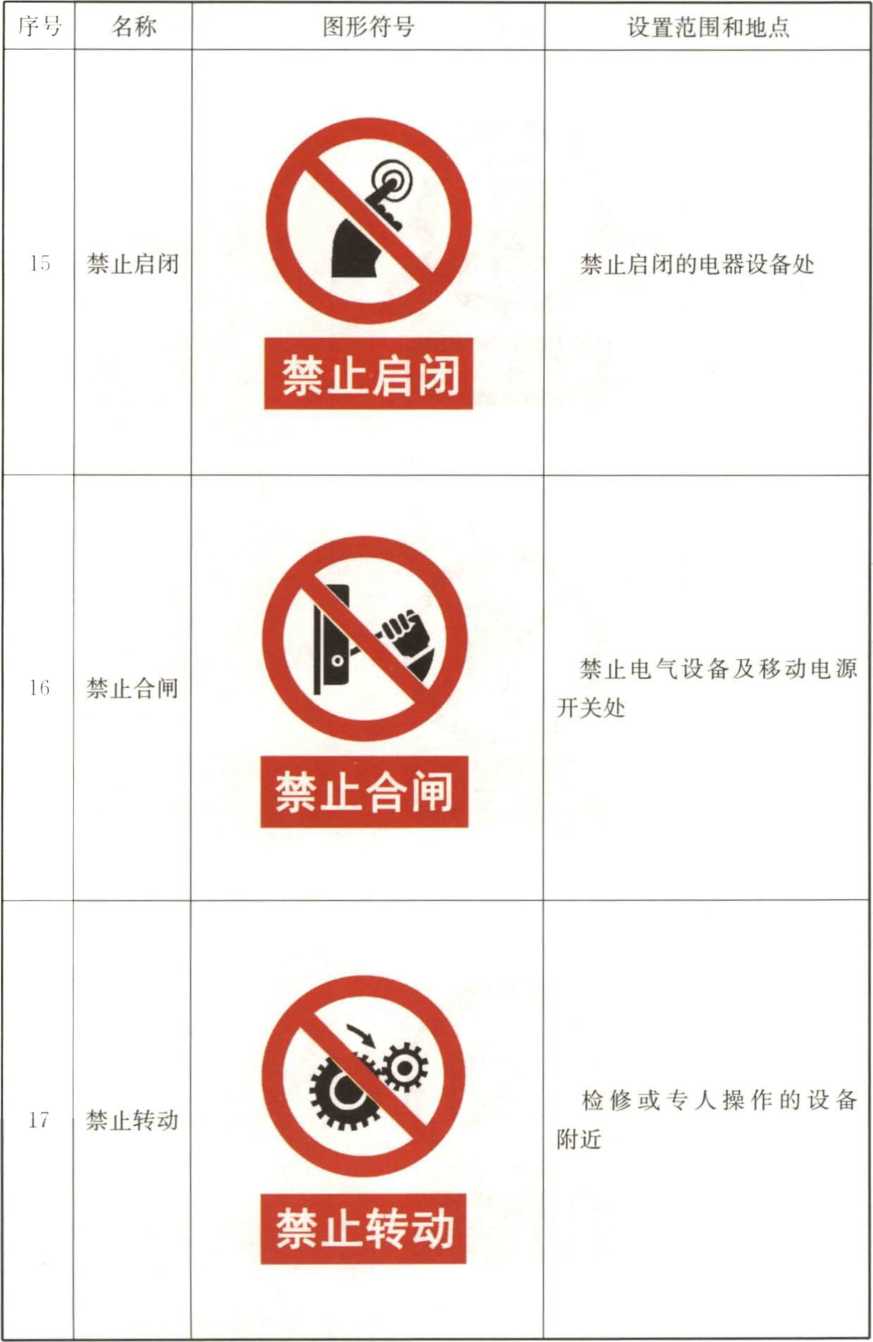

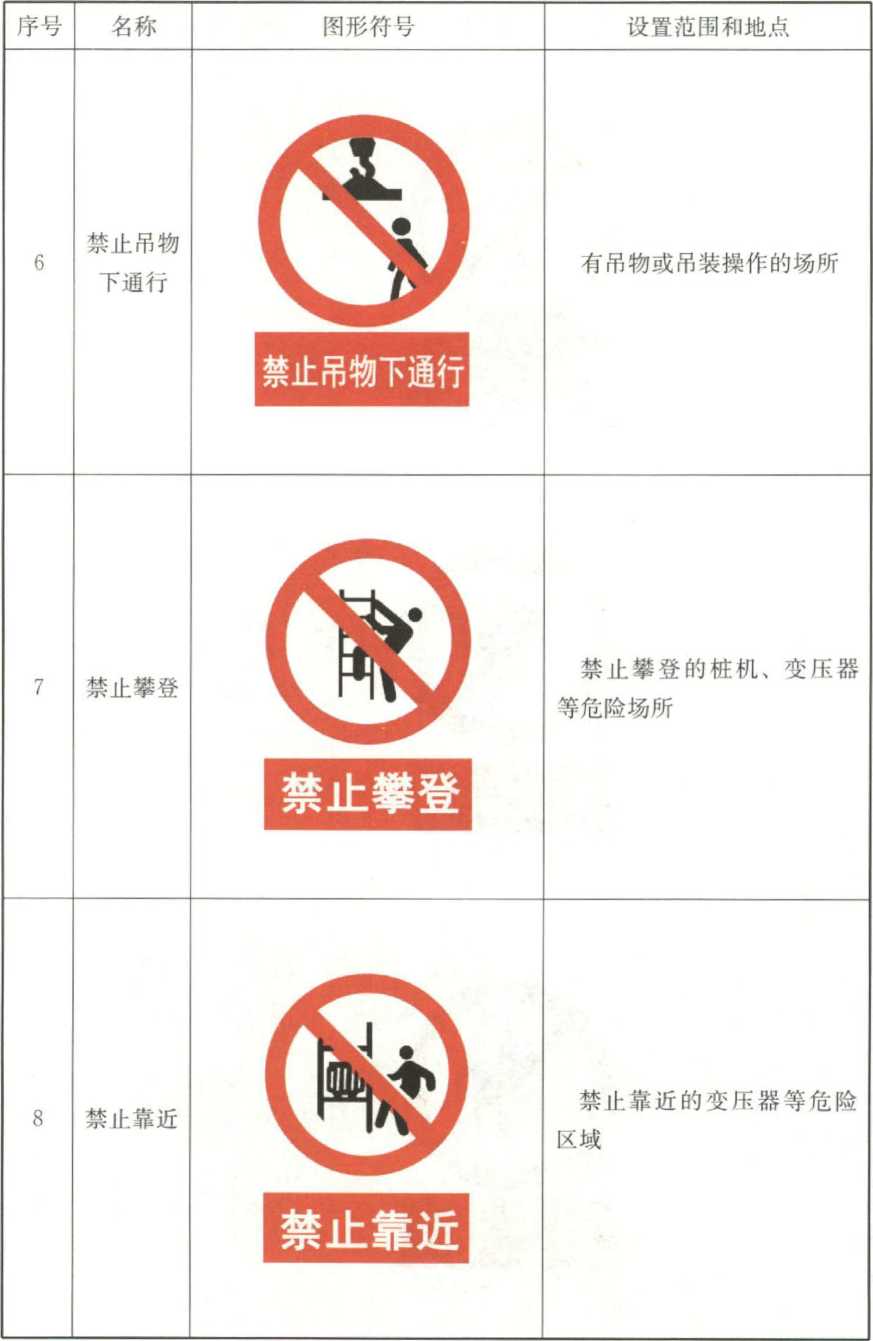

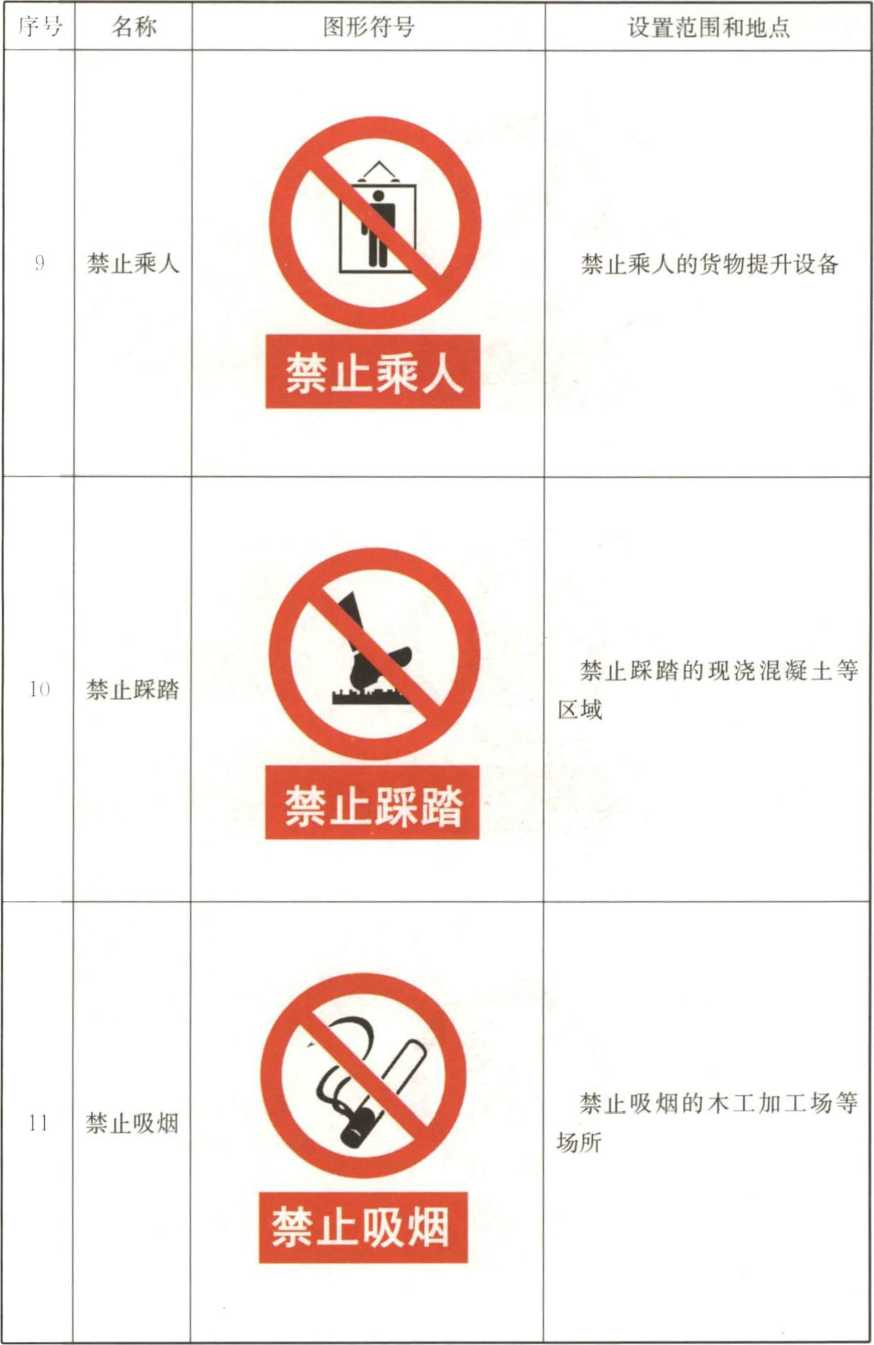

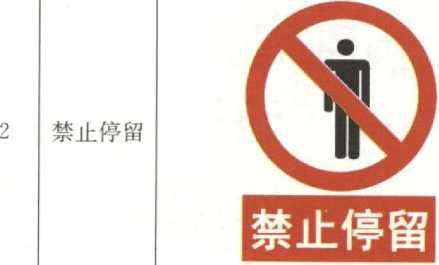

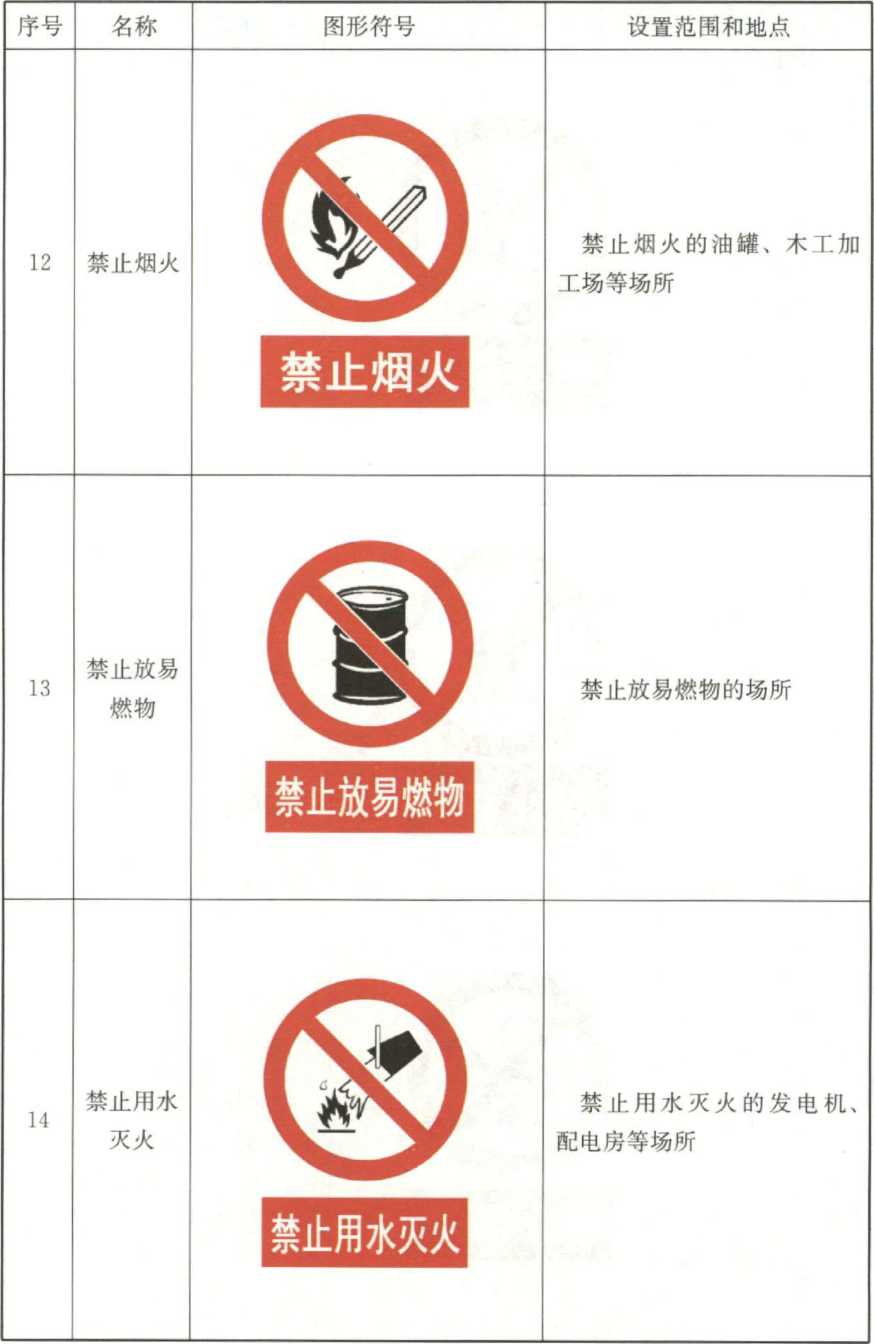

表4.1.3 禁止标志

禁止非T.作人员入内和易 造成爭故或对人员产生伤害 的场所

4. 2警告标志

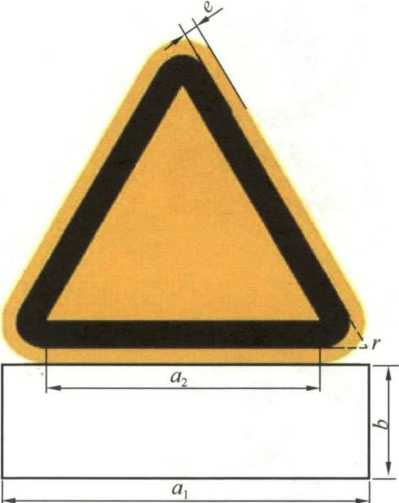

4. 2.1警告标志的基本形状（图4. 2.1）应为等边三角形，顶 角朝上，文字辅助标志应在其正下方。其颜色应为黄底、黑边、 黑图形符号；文字辅助标志应为白底黑字。

图4. 2.1警告标志的基本形式

4. 2.2警告标志的基本尺寸宜根据最大观察距离确定，并应符 合表4. 2.2的规定。

表4.2.2警告标志尺寸与最大观察距离的关系

4. 2.3建筑工程施工现场警告标志的名称、图形符号、设置范

围和地点应符合表4. 2. 3的规定。

表4. 2.3警告标志

4.3指令标志

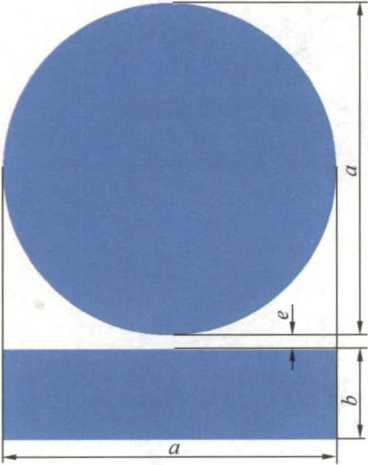

4.3.1指令标志的基本形状（图4. 3.1）应为圆形，文字辅助 标志应在其正下方。其颜色应为蓝底、白图形符号；文字辅助标 志应为蓝底白字。

图4. 3.1指令标志的基本形式

4. 3.2指令标志的基本尺寸宜根据最大观察距离确定，并应符 合表4. 3.2的规定。

表4. 3.2指令标志尺寸与最大观察距离的关系

4. 3.3建筑工程施工现场指令标志的名称、图形符号、设置范 围和地点应符合表4. 3. 3的规定。

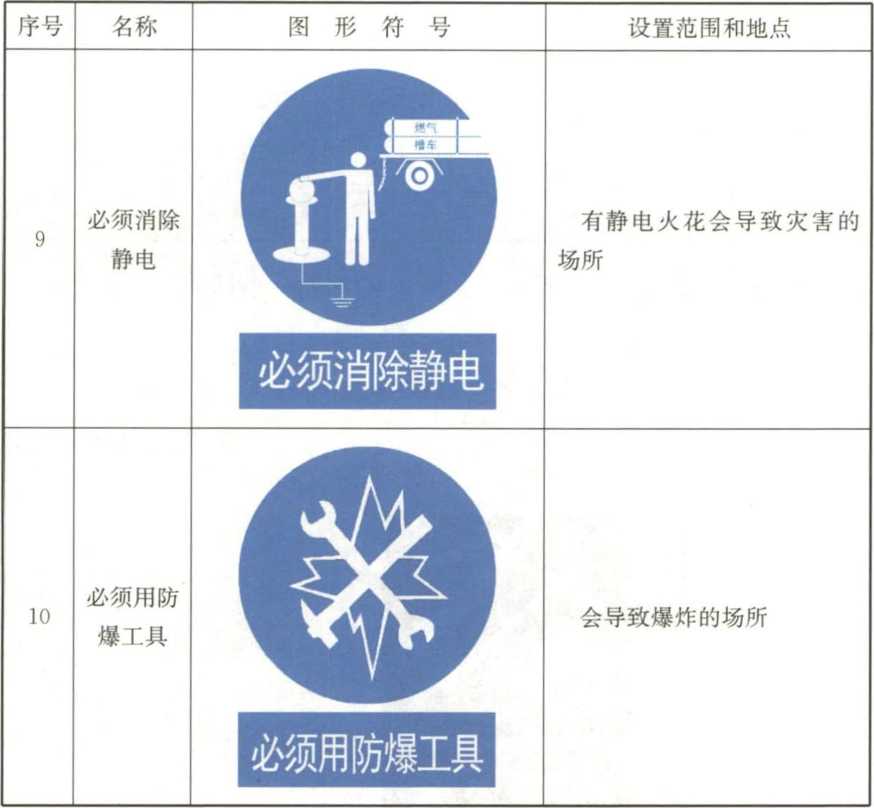

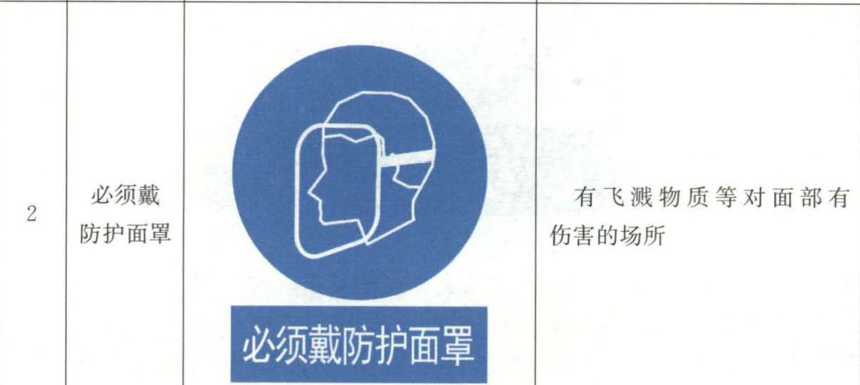

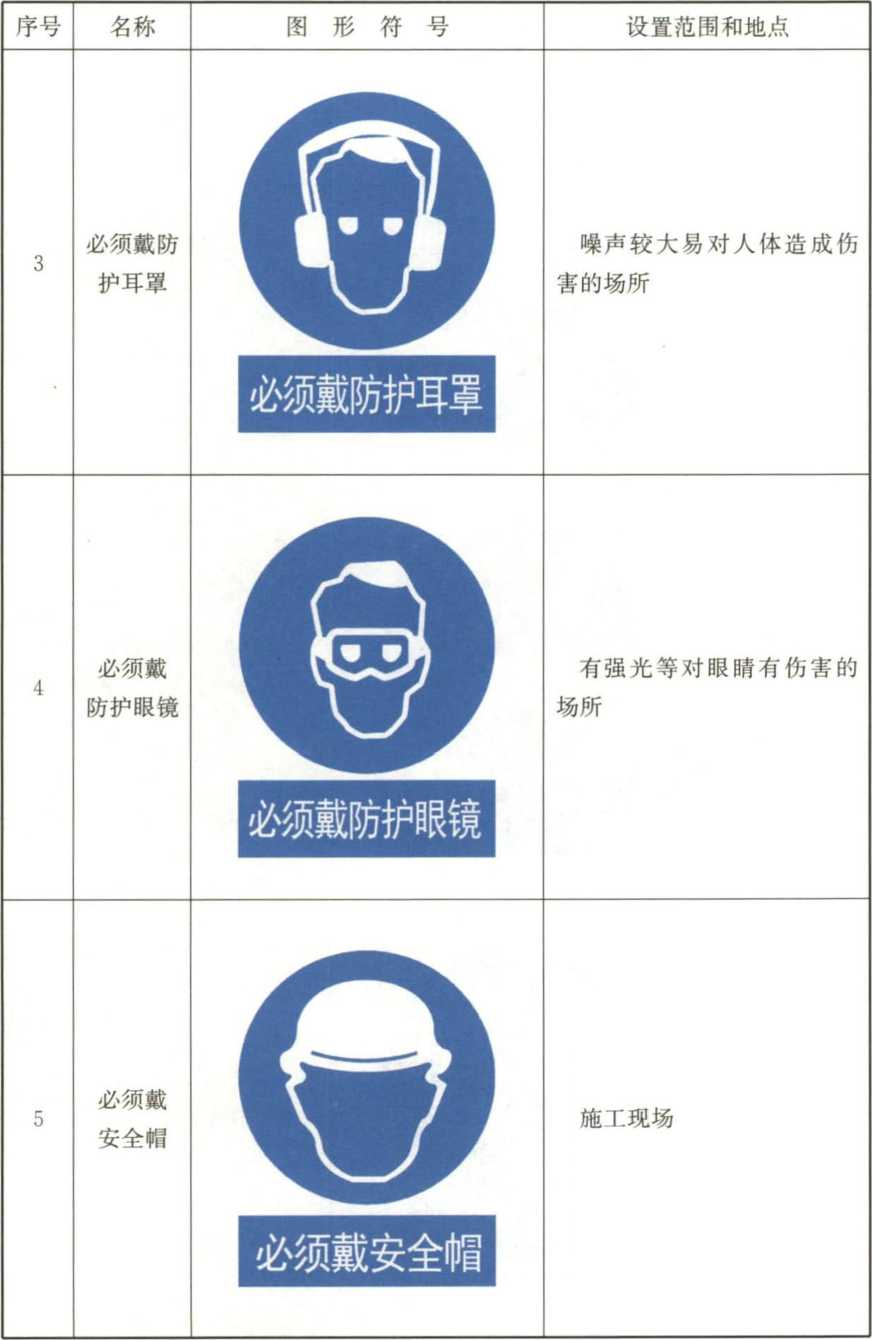

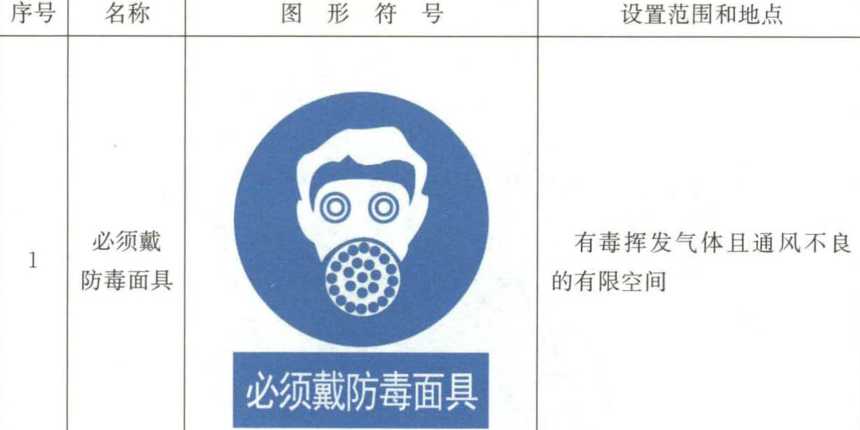

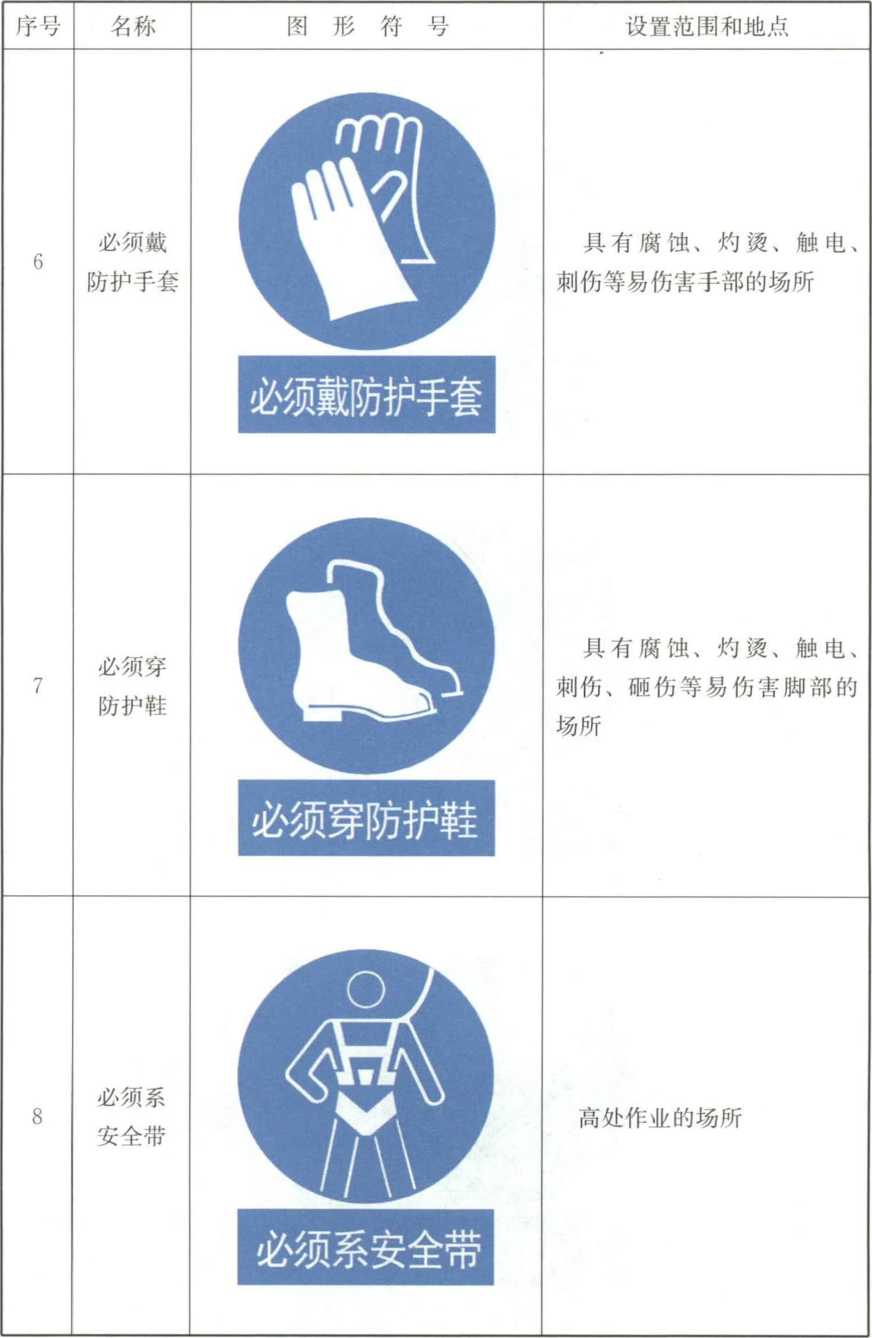

表4.3.3指令标志

4.4提TF标志

4. 4. 1提示标志的基本形状 （图4. 4. 1）应为正方形，文 字辅助标志应在其正下方。 其颜色应为绿底、白图案、 白字；文字辅助标志应为绿 底白字。

4. 4.2 提示标志的基本尺寸 宜根据最大观察距离确定，并 应符合表4. 4. 2的规定。

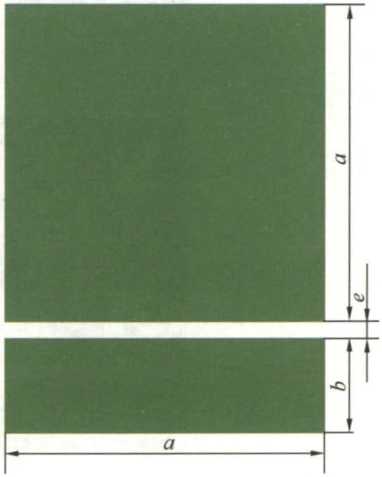

图4. 4.1提示标志的基本形式

表4. 4.2提示标志尺寸与最大观察距离的关系

4. 4.3建筑工程施工现场提示标志的名称、图形符号、设置范 围和地点应符合表4. 4. 3的规定。

表4. 4. 3提示标志

应急避难场所

4. 4.4提示标志指示目标的位置时应加方向辅助标志，并应按 实际需要指示方向。辅助标志应放在图形标的相应方向（图 4. 4. 4） _O

紧急出口

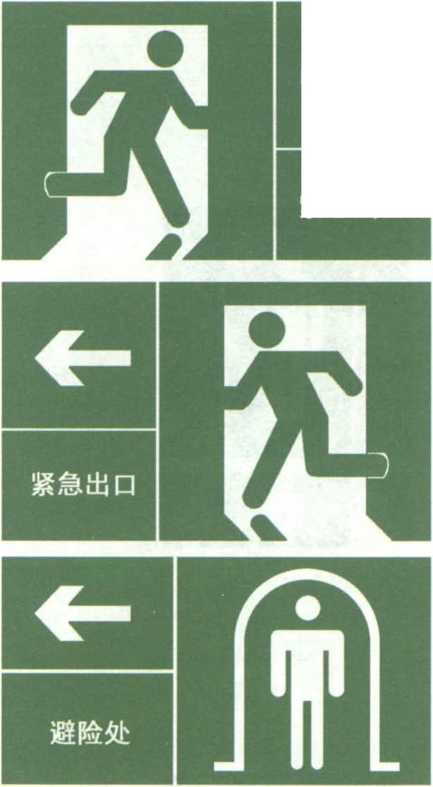

图4.4.4辅助标志应用方向示例

5专用标志

5.1.1施工区域、办公区域和生活区域应设置名称标志。

5.1.2名称标志颜色应醒目，宜符合表5. 1. 2的规定。

表5.1.2名称标志颜色要求

5.1.3名称标志的基本形状应为长方形，其基本尺寸宜根据最 大观察距离确定，并应符合表5.1.3的规定。

表5.1.3名称标志尺寸与最大观察距离的关系

5.2导向标志

5. 2. 1导向标志可分为指示标志、禁令标志和交通警告标志。

5. 2.2指示标志颜色可为蓝底、白图案，形状可为圆形、长方 形和正方形。禁令标志颜色可为白底、蓝底或红底，对应黑图 案、红图案或白图案，形状可为倒三角形和圆形。交通警告标志 颜色可为黄底、白图案，形状宜为三角形。

5. 2.3导向标志的基本尺寸应符合表5. 2.3的规定。

表5. 2. 3导向标志尺寸

5. 2.4建筑工程施工现场导向标志的名称、图形符号、设置范 围和地点应符合表5. 2.4的规定。

表5. 2. 4导向标志

续表5.2.4

5.3制度标志

5.3.1制度标志的基本形状应为长方形，其颜色宜为白底、黑 字、红边框，标志右下角可标注企业符号和名称。

• 5. 3.2制度标志的基本尺寸宜根据最大观察距离确定，并应符 合表5. 3.2的规定。

表5.3.2制度标志尺寸与最大观察距离的关系

5. 3.3建筑工程施工现场制度标志的名称、设置范围和地点宜 符合表5. 3.3的规定。

表5. 3.3制度标志

续表5. 3. 3

5.4标 线

5. 4.1标线可由黄黑、红黄、红白相间斜线组成，也可由红白 相间的直线组成，或由黄色直线组成。标线的线段宽度可根据现 场需要确定，但不应少于15mm_o

5. 4.2当标线为警示带时，可均匀印有安全标志和警示语。警 示标线带可张拉固定或粘贴固定。

5. 4.3当标线附在其他设施或地面时，宜采用涂料标出，涂料 应有良好的耐磨性能，宜具有反射性能。

5. 4.4建筑工程施工现场标线的图形、名称、设置范围和地点 宜符合表5. 4.4的规定。

表5.4.4标 线

6标志设置

6.1 —般规定

6.1.1标志的设置不得影响建筑工程施工.通行安全和紧急 疏散。

6.1.2标志不应与广告及其他图形和文字混合设置。

• 6. 1.3标志在露天设置时.应防止日照、风、雨、雹等口然因 素对标志的破坏和影响。

6.1.4标志材料应采用坚固、安全、环保、耐用、不褪色的材 料制作.不宜使用易变形、易变质或易燃的材料。有触电危险的 作业场所应使用绝缘材料。

6.1.5施工现场涉及紧急电话、消防设备、疏散等标志应采用 主动发光或照明式标志.其他标志宜采用主动发光或照明式 标志。

6. 1.6标志设置应便于冋收和重复使用。

6.2载体与版面布置

6. 2. 1标志的载体可根据标志的种类选用.形式应符合下列 规定：

1用牌、板、带作为载体的.应将信息镶嵌、粘贴在平面 上.可固定在多种场所：

2用灯箱作为载体的.应在箱体内部安装照明灯具・通过内 部光线的透射显示箱体表面的信息・宜川于安全标志和导向标志；

3川电子显示器（屏）作为载体的.应利用电子设备・滚 动标志发布信息，竹用于名称标志；

4用涂料作为载体的・应将信息用涂料直接喷涂在地面或 其他表面・宜用于标线。

6. 2.2标志载体的尺寸规格应根据施工现场和标志的功能确定。 尺寸规格不宜繁多。

6. 2.3标志的版面布置应简洁美观、导向明确、无歧义。

6. 2.4同类标志宜釆用同一类型的标志版面。设置同一支撑结 构上的同类标志应采用同一高度和边框尺寸。

6.3设置位置

6.3.1安全标志应设在与安全有关的醒目位置，且应使进入现 场的人员有足够的时间注视其所表示的内容。

6. 3.2标志牌不宜设在门、窗、架等可移动的物体上，标志牌 前不得放置妨碍认读的障碍物。

6. 3.3安全标志设置的高度，宜与人眼的视线高度相一致；专 用标志的设置高度应视现场情况确定，但不宜低于人眼的视线高 度。采用悬挂式和柱式的标志的下缘距地面的高度不宜小于2m_o 6. 3.4标志的平面与视线夹角宜接近90°角，当观察者位于最 大观察距离时，最小夹角不宜小于75°。

6. 3.5施工现场安全标志的类型、数量应根据危险部位的性质, 分别设置不同的安全标志。

6. 3.6当多个安全标志在同一处设置时，应按禁止、警告、指 令、提示类型的顺序，先左后右，先上后下地排列。

6.4固定方式

6. 4.1标志宜采用下列方式固定：

1悬挂（吸顶）：通过拉杆、吊杠等将标志上方与建筑物或 其他结构物连接的设置方式。

2落地：将标志固定在地面或建筑物上面的设置方式。

3附着：采用钉挂、焊接、镶嵌、粘贴、喷涂等方法直接 将标志的一面或几面固定在侧墙、物体、地面的设置方式。

4摆放：将标志直接放置在使用处的设置方式。

6. 4.2标志的固定应牢固可靠。

7维护与管理

• 7. 0. 1施工现场标志应保持颜色鲜明、清晰、持久.对于缺失、 破损、变形、褪色和图形符号脱落等标志.应及时修整或更换。 7.0.2施工现场安全标志不得擅自拆除。

7.0.3对使用的标志应进行分类编号并登记归档。

本规程用词说明

1为便于在执行本规程条文时区别对待，对于条文要求严 格程度不同的用词说明如下：

1） 表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2） 表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3） 表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词釆用“不宜”；

4） 表示有选择，在一定条件下可以这样做的用词，采用 “可"。

2条文中指明应按其他有关标准执行的写法为：“应符 合……的规定”或“应按……执行”。

引用标准名录

1 《安全色》（ʃB 2893

2《消防安全标志》GB 13495

3《消防安全标志设置要求》（；B 15630

中华人民共和国行业标准

建筑工程施工现场标志设置技术规程

JGJ 348 - 2014

条文说明

制订说明

《建筑工程施工现场标志设置技术规程》JGJ 348- 2014,经 住房和城乡建设部2014年10月20日以第598号公告批准、 发布。

本规程编制过程中，编制组进行了广泛的调查研究，总结了 我国建筑工程施工现场标志的实践经验，同时参考了国外先进技 术法规、技术标准。

为便于广大设计、施工、科研、学校等单位有关人员在使用 本规程时能正确理解和执行条文规定，《建筑工程施工现场标志 设置技术规程》编制组按章、节、条顺序编制了本规程的条文说 明，对条文规定的目的、依据以及执行中需注意的有关事项进行 了说明，还着重对强制性条文的强制性理由做了解释。但是，本 条文说明不具备与规程正文同等的法律效力，仅供使用者作为理 解和把握规程规定的参考。

、厶

八

1 总则

• 3 基本规定

• 4 安全标志

1. 1禁止标志

•1.2警告标志

4.3指令标志

• 4. 4 提示标志

5专用标志

• 5. 1名称标志

• 5. 2 导向标志

5.3制度标志

5.4  标线

• 6 标志设置

• 6. 1  一般规定

6.2载体与版面布置

6.3设置位置

• 6. 1  固定方式

• 7 维护与管理

1总     贝IJ

i.o.i本条明确了制定本规程的目的。近几年，在建筑工程施 工现场因未对存在的危险因素进行分析设置标志或标志不明显, 引起人身伤亡、财产损失的事例时有出现。相对而言建筑施工现 场存在的危险因素更多更复杂更为多变，标志设置和使用混乱, 未充分发挥其作用。究其主要原因是：D标志的使用、设置不 当，不能清晰地传递信息。2）不能正确处理防护设施和标志两 者的关系，导致有防护设施而无标志的设置。

标志设置的主要通病有：D不设安全标志。工期短的工程、 规模小的工程、维修工程、室内装修工程、边远乡镇的工程经常 不设置安全标志。2）安全标志设置不全面。生活区、办公区等 常常漏设。3）标志设置不当。如安全标志集中挂设在施工通道 口等显眼的地方，而存在危险因素的施工区域、地点和有关设 施、设备上，却没有设置安全标志。4）标志使用效果差。标志 的材质、尺寸、图案等没有统一的规定等。

因此，本规程的制定，有助于建筑工程施工现场安全、文 明、规范的发展，规范建筑工程施工现场现有的标志的制作、使 用等，建立统一的标志，充分发挥标志的安全警示、提示作用。

1.0.2本条明确了本规程的适用范围。本规程的适用范围特定 于建筑工程施工现场及相关区域（如生活区、办公区），对象为 标志的制作、使用、维护和管理。

1.0.3本条明确了本规程在应用中与其他标准、规范的关系及 衔接原则。如现行国家标准《安全标志及其使用导则》GB 2894 与本规程密切相关，在执行本规程的同时，尚应遵守该标准的 要求。

3基本规定

3. o. 1安全标志是指在操作中容易产生错误.有可能造成事故 危险的场所.为了确保安全.所采取的一种标示。此标示由安全 色、几何图形符号构成.是用以表达特定安全信息的特殊标示. 设置安全标志的目的.是为了引起人们对不安全因素的注意.预 防事故发生。

1禁止标志：是不准或制止人的某种行为（图形为黑色. 禁止符号与文字底色为红色）。

2警告标志：是使人注意可能发生的危险（图形警告符号 及字体为黑色・图形底色为黄色）。

3指令标志：是告诉人必须遵守的意思（图形为白色.指 令标志底色均为蓝色）。

4提示标志：是向人提示目标的方向。

安全色是表达信息含义的颜色・用来表示禁止、警告、指 令、提示等・其作用在于使人能迅速发现或分辨安全标志，提醒 人员注意・预防事故发生。

1红色：表示禁止、停止、消防和危险的意思。

2蓝色：表示指令，必须遵守的规定。

3黄色：表示通行、安全和提供信息的意思。

专用标志是结合建筑工程施工现场特点•总结施工现场标志 设置的共性所提炼的。专用标志的内容应简单、易懂、易识别. 要让从事建筑工程施匸的从业人员都准确无误的识别・所传达的 信息独一无二，不能产生歧义。其设置的目的是引起人们对不安 全因素的注意和规范施工现场标志的设置.达到施工现场安全文 明。专用标志可分为名称标志、导向标忐、制度类标志和标线4 种类型。

• 3. 0.2本条为强制性条文。根据现行《建设工程安全生产管理 条例》的规定，施工单位应当在施工现场入口处、施工起重机 械、临时用电设施、脚手架、岀入通道口、楼梯口、电梯井口、 孔洞口、桥梁口、隧道口、基坑边沿、爆破物及有害危险气体和 液体存放处等危险部位，设置明显的安全警示标志。本条按照 《建设工程安全生产管理条例》的相关条款进行规定，目的是强 化危险部位和场所安全标志的设置。

3. 0. 3根据施工现场要求绘制安全标志和专用标志布置总平面 图，按图进行布置，如布置的点位发生变化，应及时保持更新。

3. 0.4 现行国家标准《施工企业安全生产管理规范》GB 50656 规定：建筑施工企业安全技术管理应包括危险源识别，安全技术 措施和专项方案的编制、审核、交底、过程监督、验收、检查、 改进等工作内容。

建筑工地危险源主要有：高处坠落、坍塌、物体打击、起重 伤害、触电、机械伤害、中毒窒息、火灾、爆炸和其他伤害等。

危险源的控制措施有以下3种：

1消除风险。若可能则完全消除危险源，如淘汰不安全的 工具等。

2降低风险。采取技术和管理措施，努力降低安全风险, 如基坑支护及降水工程作业时，按要求做好临边防护及隔离措 施，定期对支护、边坡变形进行监测等。

3个体防护。使用个人防护用品，如模板支撑、拆除时, 操作人员穿戴好安全带、安全帽、工作鞋等。

在临近危险源的位置，设置明显的安全标志，目的就是加强 对危险源的控制。

4安全标志

4. 1禁止标志

4. 1. 1禁止标志是用来禁止人们不安全行为的图形标志。

4.1.2禁止、警告、指令、提示标志的基本形状依据现行国家 标准《安全标志及其使用导则》GB 2894规定的尺寸要求并将文 字辅助标志列于图形下方提出的。为方便使用.本条款根据现行 国家标准《安全标志及其使用导则》GB 2894中提供的标志尺寸 与观察距离的计算公式给出标志尺寸与最大观察距离的关系 表格。

4.1.3建筑工程施工现场禁止标志设置地点举例见表1。

表1禁止标志设置地点举例

4∙ 2警告标志

• 4. 2.1警告标志是用来提醒人们对周围环境引起注意，以避免 发生危险的图形标志。基本形式是黑色正三角形边框，图形是黑 色，背景为黄色。

4. 2.2根据现行国家标准《安全标志及其使用导则》GB 2894 的规定，警告标志的基本尺寸宜根据观察距离确定。

4. 2. 3建筑工程施工现场警告标志设置地点举例见表2 _O

表2警告标志设置地点举例

4.3指令标志

• 4. 3.1指令标志是强制人们必须作岀某种动作或采用防范措施 的图形标志。

4. 3.2根据现行国家标准《安全标志及其使用导则》GB 2894 的规定，指令标志的基本尺寸根据最大观察距离确定。

4. 3.3建筑工程施工现场指令标志设置地点举例见表3_o

表3指令标志设置地点举例

4.4提标志

4. 4. 1提示标志是用来向人们提供目标所有位置与方向信息的

图形标志。基本形式是矩形边框，图形文字是白色，背景是所提 供的标志，为绿色。消防设备提示标志用红色。

4. 4.2根据现行国家标准《安全标志及其使用导则》GB 2894 的规定，提示标志的基本尺寸宜根据最大观察距离确定。

5专用标志

5. 1 名称⅛j∖志

5.1.1名称标志是用来表示场所的名称，告诉人们地点的标志, 如施工区域的钢筋加工区、电焊区等。

5.1.2名称标志的颜色要求如图1编⅛: XXXXX

XXX房

5.2 导向标志        责任人：XXXXX

• 5. 3.3根据现行行业标准《建筑施工安全检查标准》JGJ 59的

有关规定，制度标志应设置，其作用在告知相关的管理制度、操 作规程和岗位职责。其中管理制度可根据具体建筑工程要求设 置，但不应少于表中的规定数量。操作规程则应将涉及的机具操 作规程及主要工种的安全操作规程列举，岗位职责主要是指各岗 位人员的职责。将上述管理制度等以标志牌的形式固定在施工现 场对促进安全文明施工有一定的作用。

• 5.，标 线

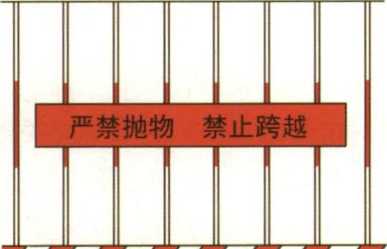

5.4. 3标线附在其他设施上的示意如图2所示。

临边防护示意图（标志附在地面和防护栏上）

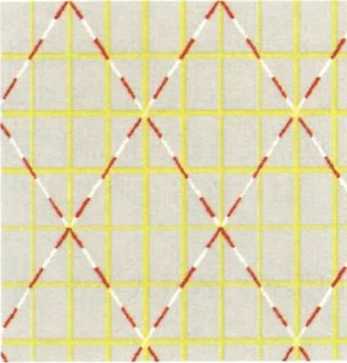

脚手架剪刀撑示意图（标线附在剪刀撑上）

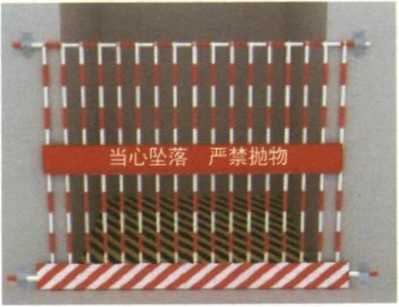

电梯井立面防护示意图（标线附在防护栏上）

图2标线示意图

6标志设置

6. 1 一般规定

• 6. 1.1对标志的设置地点提出了要求。标志应设置在易于发现 的地方.但不得影响正常的施工、安全通行等。

6.1.5根据现行国家标准《消防应急照明和疏散指示标志》GB 17945的有关规定・本条规定的标志应采用主动发光或照明式 标志。

6.2载体与版面布置

• 6. 2. 1标志的载体材料应安全、环保和耐用。

6. 2.3标志的版面布置应简洁美观、导向明确、无歧义，并可 参照现行国家标准《道路交通标志和标线 第2部分：道路交通 标志》GB 5768. 2和《城市道路交通设施设计规范》GB 50688 的有关规定布置。

6. 2.4设置于同一门架式、悬臂式等悬空结构的各标志宜统一 高度和边框规格。

6.3设置位置

6. 3.2标志牌设在门、窗、架等可移动的物体上.当这些物体 位置移动后.易看不见安全标志。标志的正面不得有妨碍人们视 读的固定障碍物，并避免被其他临时性物体所遮挡。

6. 3.4根据现行国家标准《安全标志及其使用导则》GB 2894 的规定，安全标志的平面与视线夹角应接近90°.观察者位于最 大观察距离时，最小夹角不低于75°。

6.3.5根据工程特点及施工的不同阶段，在危险部位有针对性 地设置、悬挂明显的安全标志。安全标志的类型、数量应当根据 危险部位的性质不同.设置不同的安全标志。

6.3.6在需要强调安全的区域入口处.可将该区域涉及的多个 安全标志组合使用.并应按照禁止、警告、指令、提示的顺序. 先左后右、先上后下地排列在组合标志牌上.标志牌1:可配以必 妾的说明性文字。

6.4固定方式

6. 4.2标志牌的固定方式分悬挂、落地、附着和摆放等。悬挂 式和附着式的固定应稳固不倾斜。

7维护与管理

• 7. 0.2施工现场内的各种安全设施、设备、标志等，任何人不 得擅自移动、拆除。因施工需要必须移动或拆除时，应经项目经 理同意后并办理有关手续，方可实施。
