钢丝绳通用技术条件

Steel Wire ropes for general PUrPOSeS

(ISO 2408:2017,Steel Wire ropes一RCqUirCmentS₉NEQ)

2017-12-29 发布

2018-09-01 实施

屮华人民共和国国家质量监督检验检疫总局岩布中国国家标准化管理委员会发布

钢丝绳通用技术条件

范围

本标准规定了直径不大于60 mm钢丝绳的术语和定义、分类、标记、订货内容、材料、技术要求、检验、试验、验收方法、包装、标志及质量证明书,钢丝绳安全、使用和维护.

本标准适用于光面和镀层碳素钢丝制造的各种结构钢丝绳的通用技术条件。

2规范性引用文件

下列文件对丁本文件的应用是必不可少的•凡是注日期的引用文件,仗注日期的版本适用于本文件。凡是不注日期的引用文件•其最新版本（包括所有的修改单）适用于本文件，

（WT 228.1金属材料拉伸试验第1部分:室温试验方法

（；B/T 238金属材料线材反复弯曲试验方法

GBT 239,1金属材料线材笫1部分,単向扭转试验方法

GB/T 1839 钢产品镀锌层成鼠试验方法

GB. T 2101钢丝绳包装、标志及质量证明书的一般规定

GB/T 8358钢丝绳实际破断拉力测定方法

GkVT 8706钢丝绳术语、标记和分类

GBFT 21965钢丝绳验收及缺陷术语

GlVT 29086 钢丝绳安全使用和维护

YB/T Ogl冶金技术标准的数值修约与检测数据的判定

YB/ T 1-152钢丝绳纤维芯

YB/T 53© 制绳用同钢税

NB/SII/T 0387钢丝绳用润滑脂

3术语和定义

GB/T 8706界定的以及下列术语利定义适用干本文件。

钢丝绳的捻距 rope Iay ICngth

单股钢丝绳的外层钢丝、多股钢丝绳的外层股用绕钢丝绳轴线旋转一周（或一个螺旋）且平行于钢丝绳轴线的对应两点冋的距离（见图1兀

⑶ ⑷ ⑸

捻距

八股的编号

图1捻距（6股钢丝縄的情况）

GB/T 20118—2017

3.2

钢丝绳的捻向 Iay direction of rope

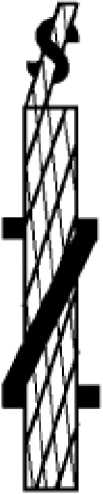

外层钢丝在单捻钢丝绳中或外层股在多股钢丝绳中沿钢丝绳軸线的捻制方向•即右捻（Z）或左捻

（S）（见图 2）_b

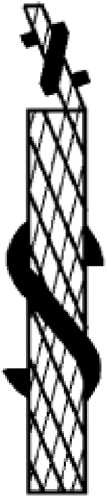

右捻（Z）左捻（S）

图2钢丝绳中股的捻向

3.3

钢丝绳的捻制类型和方向 direction and type Of Iay

3.3.1

交互捻（SZ ZS）Ordinary Iay

钢丝绳的捻向和外层股的捻向相反。分为右交互捻（SZ）和左交互捻（ZS）M种（见图3）_α注：第一个小写字母表示股的捻向，第二个大写字母表示钢丝绳的捻向，

右交互捻（立）

左交互捻"S

图3 交互捻

332

同向捻（ZZ SS）IanglHy

钢丝绳的捻向利外层股的捻向相同B分为右同向捻MZ）和左同向捻（SS）两种（见图4）_α

注：第一个小写字母表示股的捻向，第二个大写字母表示钢縫绳的捻向。

左同向捻％S〕

图4同向捻

4分类

钢丝绳按CB/T 8706所给体系分类，单层股钢丝绳（即单层圖股和异形股钢丝绳）见表阻旋转

圖股钢丝绳见表2 .单股钢丝绳.见表3_Q

表1单层股钢丝绳

类别〔不含绳芯｝	钢丝绳			外层股
类别〔不含绳芯｝	股数	外层股数	股层数	钢丝数	外层钢丝数	钢丝层数	股捻制类型
4X19	4	4	1	15 〜26	7-12	2〜3	平行捻
■1X36	4	4	1	29 〜57	12 〜18	."4	F行捻
6X7	6	S	1	5〜9	4〜8	1	単捻
6× ]2	6	6	]	12	12	1	弟捻
6X15	6	6	1	15	15	1	单捻
6X19	6	6	]	15-26	7 — 12	2〜3	平行捻
G X 2 +	6	6	1	24	12 — 15	2〜3	平行捻
6X36	6	6	]	〜对	13 — 18	："4	平行捻
6× 19M	6	6	]	12 — 19	9 — 12	2	多工序点接触
6X24M	6	6	1	24	12 — 16	2	多［:序点接触
6X37M	6	6	]	27—37	10 — 18	3	多T.序点接触
6 X (ɔ 1M	6	S	1	45 〜61	18 — 24	4	多［:序点接触
SX If)M	8	8	]	12 〜19	9 — 12	2	多工.序点接触
8XS7M	8	S	1	27 — 37	16 〜18	3	多［:序点接触
8X7	8	8	1	5~9	4〜8	1	单捻
8X19	8	£	1	15 — 26	7 — 12	2〜3	K行捻
8X36	8	8	1	29 〜57	12 — 18	3〜4	平行捻
异形股钢總缱
6/V 7	6	6	1	7-9	7 — 9	1	単捻
6X V 19	6	6	1	21 〜24	IO-I L	2	多工序点接触,•平行捻
6× V 37	6	6	1	27 〜33	15 〜18	2	多「一序点接触_/平行捻
6X V8	6	6	1	8〜9	8〜9	1	単-捻
6× V25	6	6	1	15 〜31	9-18	2	平行捻
I X VSkj	4	4	]	39 〜48	15-18	3	多工序复合捻

注1：対Γ 6X V8和GXVM-角股钢丝绳,其股芯是独立-角形股芯，所有股芯钢丝记为一根“ ^MIJIJ 1×7 3.

3×Ξ-3或6/等股芯时.其股芯钢丝根数计算到钢丝绳股结构中_Il注2： 6X29F结构钢筌绳Ul为6X36类.

GB/T 20118—2017

表2阻旋转圆股钢丝绳

类别	钢丝绳			外层股
类别	股数（芯除外）	外层股数	股的层数	钢丝数	外房钢丝数	钢丝层数	股捻制类型
2次捻制 23X7	21 〜27	15 〜18	2	5〜9	4〜8	1	单捻
1S×7	17-1H	1 — 12	2	5~9	4~8	1	单捻
18X19	17-18	10 〜12	2	15 〜26	7-12	2f	平行捻
IgX 19M	17-IH	10 〜12	2	12 — 19	9〜12	2	多工序点接触
35(WJX7	27 — 40	15 〜18	3	5〜9	4〜8	1	单捻
35( W)X 19	27	15 〜Ig	3	15〜26	7〜12		平行捻
3次捻制 34 (M)XT	34 — 36	17-18	3	5~9	4〜8	I	_____⅞⅛_____

注，1股钢縫绳也可设计为阻旋转钢丝绳,

表3单股钢丝绳

类别	钢丝数	外及钢丝数	钢丝口•数
1X7	5~9	4〜8	1
1X19	17 -S7	11 〜16	2〜3
I X 37	34-39	17 〜22	37
1/61	57 — 85	財F	•I — 5

5 标记

钢丝绳的标2按GBJT 8706的规定；股的结构排例由中心向外层进行标汜口钢丝绳标记不例见图5.

28	6 X 36WS IWRC	1 770	U	SZ
20	35 (W)XT	I 9刖	R
32	1X61	1 570	A	Z

a）尺寸-----------------------------------

b）钢丝巍靖构-------------------------------

C）芯结构---------------------------------------

出钢丝绸級 ---------------------------

C）钢丝表面状态------------------------------

f）钢丝绳捻法及方向----------------------------

6订货内容

钢丝绳按本标点订货的合同应包括以下主要内容: 本标准的编号：

b）产品名称；

Q 结构（标记代号•）；

d）公称直径；

e）钢丝绳级别；

f）绳芯的类型；

g）捻制方向及类型；

11）表面状态（光面或镀层）；

D 数量（长度，卷数、重量）；

j）润滑要求（绳、股涂油脂情况及油脂品种）：

k）用途；

l）其他特定要求。

7材料 7J 制绳用钢丝

7JJ 制绳前用钢丝（包括中心钢丝、填充钢廷、绳芯钢丝）技术要求应符合Y B/T G 34 3中般用途钢丝的规定，钢丝表而状态和公称抗拉强度級应符合表-I规定.

表4钢丝表面状态与公称抗拉强度级

去面状态	公称抗拉强度∕<N∕mm² ）
光面和B级镀层	1 37(Kl 170	1 570J 67ii	1 77O-,l 870	1祯｝	? 1牌
AH级镀层	1 37(Kl 170	1 570J 67ii	1 770.1 870	1祯｝	? 1牌
A級镀度	1 370J 470	1 570J 670	1 770.1 870	I 9冋

7.1.2铜丝绳抗拉强度級对应的制绳而用钢丝的抗拉强度级范围应符合表的规定，但同-钢丝层中相同直径的所有钢丝应具有相同抗拉强度级和镀层级。

表5钢丝绳级用制绳钢丝抗拉强度级

钢丝绳級	钢丝公称抗拉强度级范Π∕CN∕mm-）
]37∏	1 37—] 77()
]77∏	I 9机）
1 960	1 77∣｝-2 160
2 16(.)	I L60
注：钢丝绳最小破断拉力值是根据钢丝绳級而不是单根钢丝的抗拉强度級计算的。

GB/T 20118—2017

7.2 芯（C）

钢丝绳的芯通常采用纤维芯或钢芯，但也可以采用其他类型的芯如混合芯和固态聚合物芯,应是下列类型中的-种.

7.2.1纤维芯（FC）

由天然纤维（NFC）剑麻和黄麻或合成纤维（SFC）及其他符合要求的纤维制成’除冶方另有要求. 纤维芯应涂覆防腐、防锈、润滑油脂.但要求无油的钢丝绳用芯除外。

直径大于或等于8 mm単层股钢丝绳的纤维绳芯应至少经过两次捻制（即由纤维制成股•再由股捻制成绳九

7.2.2 钢芯（WC）

山独立的钢丝绳（IWRC）或钢丝股（WSC）组成的芯。

注L钢芯外房也m以包覆纤维和固态聚合物。

注2：直径大于 12 mm的单层多股钢丝绳寵芯通常为独立的钢丝縄•除需方另有要求。

7.2.3 复合芯（CC）

Ill钢丝和纤维或钢丝和固态聚合物复合捻制的钢丝绳芯.

7.2.4固态聚合物芯（SPC）

由圆形或带有沟槽的圆形固态聚合物材料制成的芯.其内部可能还包含有钢丝或纤维。

7.2.5其他要求

买方可以规定其他类型的芯。

73钢丝绳润滑脂

钢丝绳用润滑脂应符合NB/SH/T 0387或其他有关技术要求的规定。

8技术要求

8.1股的捻制

8.1.1股中钢丝应捻制均匀、紧密_D不应存在有GB/T 21965标准屮的制造缺陷。

8,1.2用相同公称直径钢丝捻制成的股，其中心钢丝应适当加大*同一股中相邻钢丝之间应冇较均匀的缝隙。

8.2钢丝绳的捻制

821钢丝绳应捻制均匀、紧密和不松散（阳旋转钢丝绳除外八在展开和无负荷情况下.钢丝绳不应呈波浪状。钢丝绳内钢丝不应有交错、折弯和断丝，不应有崎变的股等缺陷.但允许有因捻制用工艺装备、变形「一卡具.压紧造成的钢丝轻微昆扁现象存在。

8.2,2在同一条钢丝绳中，捻距不应有明显差别。

8.2.3钢丝绳制造时股中同一层相同百径钢丝应为同一钢丝公称抗拉强度.不同百径钢丝允许采用相同或符合表5规定的钢丝抗拉强度级范围的要求，但应保证钢丝绳最小破断拉力和钢丝最小破断拉力总和符合表A. l〜表A.32的规定Q

8.2.4钢丝绳的绳芯尺寸应具有足够的支撑作用，以使外层包捻的各股捻制均匀。各相邻外股之间应有较均匀的缝隙。

8.3钢丝接头

钢丝绳中钢丝的接头应尽量减少。直径大于0.40 mm的钢丝应用对焊连接，直径小于和等于 0.4 mm的钢丝用对焊连接或插接和拧合连接。对于多股钢丝绳，每股中钢丝接头之间最小距离不得少于钢丝绳直径的18倍。对于单股钢丝绳，任一钢丝层接头之间最小距离不得少于该钢丝层绳直径的 36倍。

8.4钢丝绳的涂油

除非需方另有要求.至少所有的股应进行涂油。钢丝绳应均匀地涂敷防锈、润滑油脂。其表面不应有未涂上油脂的地方。

8.5钢丝绳的表面质量

钢丝绳表面不应存在GB/T 21965中的制造缺陷。

8.6钢丝绳结构

钢丝绳结构可采用表A.1〜表A.32中的结构之一.也可由制造商规定的其他结构钢丝绳。在买方只规定钢丝绳类别的情况下，钢丝绳结构应由制造商根据要求确定。通常买方应规定钢丝绳的结构或类别。

8.7钢丝绳级

8.7.1钢丝绳级是用数值表示的钢丝绳破断拉力水平。如：1 770_o

8.7.2钢丝绳级应符合表A.1〜表A.32的规定。经买方与制造商协商也可以提供满足要求的钢丝绳。

8.8钢丝表面状态

镀层钢丝制造的钢丝绳.可以使用A级、AB级、B级钢丝.但同一层内相同直径的钢丝镀层级别应相同。镀层钢丝绳内的钢丝应全部具有镀层,包括金属钢芯的钢丝。钢丝绳的镀层级别由外层股中的外层钢丝镀层级别确定。

8.9钢丝绳捻法

多股钢丝绳应是a）〜d）之一，单股钢丝绳应是e）〜f）之一。钢丝绳的捻法应由需方确定。

a）右交互捻（sZ）；

b）左交互捻（ZS）；

C）右同向捻（zZ）；

d）左同向捻（sS）；

e）右捻（Z）;

f）左捻（S）。

异形股钢丝绳应为同向捻（4×V39类别应为交互捻）。阻旋转类别的钢丝绳内层绳捻法由供方确定。4X19、4X36、6X24M、6X37M、6X61M、6X12、6X15、6X24、8X37M、等类别应为交互捻。

8.10公称直径

公称直径是钢丝绳名义直径.应由供需双方在签订合同时确定。

8.10.1实测直径

钢丝绳实测直径是按9.1.1规定的方法测得的直径。

8.10.2直径允许偏差和不圆度

钢丝绳直径和不圆度应符合表6的规定。

表6钢丝绳直径允许偏差和不圆度

钢丝绳类型	钢丝绳公称直径D/ mm	允许偏差/%		不圆度不大于/% D
钢丝绳类型	钢丝绳公称直径D/ mm	钢芯或纤维芯的钢丝绳	股含纤维芯的钢丝绳	钢芯或纤維芯的钢丝绳	股含纤维芯的钢丝绳
圆股钢丝绳	0.6≤D<4	+ 8 ________0________	—	7
	4≤D<6	÷7 _________0_________	÷9 _________0_________	6	8
	6≤D<8	+ 6 _________0_________	+ 8 __________0__________	5	7
	D≥8	÷5 _________0_________	+ 7 0	4	6
异形股钢丝绳	DNI8	^i^6 _________0_________	^Γβ 0	4	4
単股钢丝绳	D≥0.6	÷4 I，	—	3

8.11长度及其允许偏差

钢税绳应按订货长度供货，用〃"表示.应符合表7的规定。

表7长度允许偏差单位为米

长度La	允许偏差
L_o≤4OO	0〜+ 5%Lo
400VLDWl 000	0〜+ 20
L_Q>1 000	0〜+ 2%切

8.12 参考重量

钢丝绳的参考重量.用kg/100 m表示.并按式(1)计算：

M=WD² ........................( 1 )

式中：

M ——钢總绳单位K度的参考重量.单位为千克每一百米(kg/100 m)；

D——钢丝绳的公称直径，单位为毫米(mm)；

W ——钢丝绳未涂油的某一结构类别钢丝绳公称长度参考重量系数.单位为千克每一百米平方毫米Γkg∕(100 m・mnv')],K值见表8给出的系数；

W_l——是纤维绳芯钢丝绳的单位长度参考重量系数；

W,——是独立钢绳芯(IWRC)钢丝绳的单位长度参考重量系数; 叽——是钢丝股芯(WSe)钢丝绳的单位长度参考重量系数。

表8钢丝绳参考重量系数和最小破断拉力系数

		天然纤维芯钢税绳		钢芯钢丝绳
钢丝绳类型	钢丝绳类别	重量系数	最小破断拉力系数 K_I	重量系数		最小破断拉力系数
钢丝绳类型	钢丝绳类别	重量系数	最小破断拉力系数 K_I	W₂	W：,	K₂_	K₃
单层钢丝绳	6X7	0.351	0.332	0.387	0.396	0.359	0.388
	6X12	0.251	0.209
	6X15	0.200	0.180		_	_
	6X19	0,380	0.330	0.418		0.356
	6X24	0.331	0.291
	6X36	0.380	0.330	0.418		0.356
	6× 19M	0.351	0.307	0.400	0.381	0.332	0.362
	6X24M	0.318	0.280
	6X37M	0.346	0.295	0.400	0.381	0.319	0.346
	6X61M	0.361	0.283	0.398		0.306
	^-8X19M 8X37M	0.356	0.261	0.420		0.310
	8X7	0.327	0.291	0.391	0.464	0.359	0.404
	8X19	0.357	0.293	0.435		0.346
	8X36	0.357	0.293	0.435		0.346
	4X19 4X36	0,410	0.360		_
异形股钢丝绳	6× V 7	0,412	0375	0.437		0.398
	6XV19 6XV37	0.105	0.360	0.429		0.382
	6X V8	0.410	0.362
	6 X V25	0.410	0.351
	4× V39	0.410	0.360
阻旋转钢丝绳	23X7			0.470		0.360
	18×7^- 18X19	0.390	0.310		0.430		0.328
	35(W)X7 35(W)XI9				0.460		0.36O^a0∙35(Λ
	34(M)×7	0.400	0.308		0.430		0.318
単股钢丝绳	1X7				0.522		0.540
	1X19				0.507	_	0.530
	1X37				0.501		0.512
	1X61				0.487		0.510

表8 (续)

钢丝绳类型	钢丝绳类别	天然纤维芯钢丝绳	钢芯钢丝绳
		重量系数最小破断拉力系数 W_I K_I	重量系数最小破断拉力系数
			W₂ VV₃ K₂ K_i
6XV21FC∖6XV2∙1FC结构钢幺纟绳的重星系数和最小破断拉力系数.应分别比表中所例的数据小8%。6XV30 结构钢丝绳的最小破断拉力系数，应比表中所例数据小10%。6× V37S结构钢丝绳的重虽系数和最小破断拉力系数.应分别比表中所例的数据大3%。合成纤维芯的钢丝绳单位长度重虽系数比表中所列Wl的数据小2.5%。复合芯和固态聚合物芯钢丝绳最小破断拉力系数KI与天然纤维芯钢總绳相同.重星系数比天然纤维芯钢縫绳数据大3.5%。
注：重虽系数仅作参考。
^a小于或等于1 960级钢丝绳。 h大于1 960级钢丝绳但小于或等于2 160级钢丝绳。

8.13钢丝绳破断拉力

钢丝绳破断拉力的测定值应不低于表A.1〜表Λ.32的规定或供需双方协议的数值。钢丝绳最小破断拉力,用kN表示.并按式(2)计算：

F_iJ = KDⁱRJl OOO ........................( 2 )

式中：

FO—钢丝绳最小破断拉力.单位为千牛(kN)；

D ——是钢丝绳公称直径，单位为臺米(mm)；

Ro——是钢丝绳级；

K ——是给定某一类别钢丝绳的最小破断拉力系数，K值见表8；

K_I—是纤维绳芯钢丝绳的最小破断拉力系数；

K₂——是独立的钢丝绳芯的最小破断拉力钢丝绳系数；

K_i——是以钢丝股为绳芯的钢丝绳的最小破断拉力系数。

8.14拆股钢丝的要求

8.14.1实测直径

钢丝实测直径应符合YIVT 5343的有关规定。允许有不超过3%的测量钢丝超出YB/T 5343有关规定,但不能超出该规定允许偏差的50%。异形股钢丝绳拆股钢丝的实测直径不作考核。

制造商应向顾客提供钢丝绳用钢丝的公称直径和公称抗拉强度。

8.14.2抗拉强度

圆股钢丝绳拆股钢丝实测抗拉强度应不低于表9中甲栏的规定。异形股钢税绳拆股钢幺幺实测抗拉强度值应不低于表9中乙栏的规定。

8.14.3钢丝的扭转

圆股钢丝绳钢丝的最小扭转次数，应符合表10的规定。异形股钢丝绳钢丝的最小扭转次数允许在表10的基础上降低1次。

表9抗拉强度的允许值

公称抗拉强度/ (N/mm²)		1 370	1 570	1 770	1 96。	2 160
最低抗拉强度 /(N∕mm")	甲	1 320	1 520	1 720	1 910	2 110
	乙	—	1 492	1 682	1 862	—
	丙	—	1 413 —	1 593 —	1 761 —	—

注：采用其他公称抗拉强度时.甲栏为该公称抗拉强度降5() N∕mm²,乙栏为该公称抗拉强度降5%.丙栏为该

公称抗拉强度降10%(修约成整数)。

8.14.4 钢丝的弯曲

钢幺幺的最小弯曲次数，应符合表11的规定。

8.14.5钢丝的打结拉伸

直径小于0.50 mm的钢丝，扭转和反复弯曲试验由钢丝打结拉伸试验代替，试骑钢丝数屮，至少 95%的钢丝打结拉力应不小于该钢丝公称抗拉强度50%的拉力。

8.14.6钢丝的镀层

8.14.6.1 级别

镀层级别分为三个级别：B级、AB级和A级。

8.14.6.2镀层重量

钢丝镀层重量应符合表12的规定。如果镀层重量不符合本标准规定，而其他性能符合光面钢丝绳要求时，则可按光面钢丝绳交货。

8.14.7其他要求

其他抗拉强度级钢丝最小扭转次数和最小弯曲次数按表10和表11相邻较高抗拉强度考核。

8.14.8允许的低值钢丝根数

8.14.8.1对于圆股钢丝绳，允许有少虽根数钢丝的抗拉强度值低于表9中甲栏而不低于丙栏的规定, 允许有少量根数钢丝的扭转次数在表10的基础上降低20%。对于异形股钢丝绳.允许冇少量根数钢丝的抗拉强度值低于表9中乙栏而不低于丙栏的规定.允许有少量根数钢丝的扭转次数在表10的基础上降低3()%。允许有少量根数钢丝的弯曲次数在表11的基础上降低2()%。这种低值钢丝允许根数不应超出表13的规定(修约成整数)。

8.14.8.2钢丝实测直径、打结拉伸、镀层重量所计算的低值钢丝数(修约成整数)，不足一根时.分别允许有一根。

8.14.8.3当同一根钢丝有多项低值时.只按一根计算。

8.14.9中间规格钢丝绳

中冋规格钢丝绳拆股钢丝性能的要求按本标准考核。

8.15其他

8.15.1需方对以上条款有特殊要求时,由供需双方协商。

8.15.2所有数值修约按YB/T 081的规定。

钢丝公称直径	试验钳 11标距	光面和B级					AB级					A级
钢丝公称直径	试验钳 11标距	公称抗拉强度级别/(N∕mm²)
mm		1 370	1 470 1 570	1 670 1 770	1 870 1 960	2 160	1 370	1 470 1 570	1 670 1 770	I 870	1 960 2 160	I 370	1 470 1 570	1 670 1 770	1 870	1 960 2 160
0.50≤e∕<1.00	100 d	29	26	24	21	19	26	23	21	19	19	20	18	16	14	11
1.00≤6∕<1.30		28	25	22	20	17	25	22	20	18	18	18	Ie	14	13	13 12
1.30≤√<1.80		27	24	21	19	16	24	21	20	17	17	17	15	14	12	13 12
1.80≤√<2.30		26	23	20	18	15	23	20	19	16	16	15	14	12	10	10
2.3O≤J<3.OO		25	22	19	16	14	22	20	18	15	15	14	12	9	8	8
3.00≤√<3.50		24	21	18	15	13	21	19	17	14	14	12	10	8	6	6
3.50≤e∕<3.70		22	20	16	14	11	20	17	15	13	13	10	8	6	5	5
3.70≤√<4.00		21	19	15	12	10	18	16	14	12	12	9	8	5	4	4
4.OO≤t∕<4.2O		20	18	14	11	8	17	15	14	11	11	8	6	5	3	3
4.20≤√<4.40		18	16	14	9		15	14	12	9		8	6	4	3	—
4.40≤J<4.60		17	15	12	8	—	14	13	10	8	—	6	5	4	3	—
4.6O≤√<4.8O		15	14	10	7		13	12	8	5		6	5	4	3	—

20 二 8—2。一 7

-3

钢丝公称直径	弯曲半径	光面和B级					AB级				A级
钢丝公称直径	弯曲半径	公称抗拉强度/(N∕mm²)
mm		1 370	1 470 1 570	1 670 1 770	1 870 1 96()	2 160	1 370	1 470 1 570	1 670 1 770	1 870 1 960.2 160	1 370	1 470 1 570	1 670 1 77()	1 870	1 960 2 160
O.5O≤e∕<O.55	1.75	15	14	14	13	12	14	13	12	11	12	11	10	9	9
0.55≤√<0.60		14	14	13	11	10	13	12	11	10	10	9	8	7	7
0.60≤√<0.65		13	12	11	10	9	11	10	9	8	8	7	6	5	5
O.65≤t∕<O.7O		11	10	10	9	8	10	9	8	7	7	6	5	4	4
0.70≤√<0.75	2.50	16	15	14	14	13	15	14	14	13	13	12	11	10	10
0.75VQVo.8()		15	14	14	13	12	14	14	13	12	12	11	10	9	9
0.80≤_c∕<0.85		14	13	12	11	10	13	12	11	10	11	9	9	8	8
0.85≤J<0.90		14	13	12	11	9	12	11	10	9	10	9	8	7	7
0.90≤√<0.95		12	11	10	9	8	11	10	9	8	9	8	7	6	6
0.95≤√<1.00		11	11	10	9	7	10	9	8	7	9	8	6	5	5
1.00≤e∕<1.10	3.75	16	15	14	14	14	16	15	14	14	14	13	13	11	11
1.10≤√<1.20		14	14	13	12	13	15	14	14	13	14	11	12	10	10
1.20≤6∕<1.30		13	12	11	10	12	14	14	13	12	12	9	10	8	8
1.30≤J<1.40		12	11	10	9	10	13	12	11	10	10	8	8	6	6
1.4O≤√<1.5O		11	10	9	8	8	11	10	9	8	8	7	6	5	5
1.5OgVl.6()	5.00	14	13	12	11	11	14	13	12	11	11	10	9	8	8
1.60W.70		13	12	11	10	10	13	12	11	10	10	9	8	7	7
1.70≤√<1.80		12	11	10	9	9	11	10	9	8	9	8	7	6	6
1.80≤√<1.90		11	10	9	8	8	10	9	8	7	8	7	6	5	5
1.9O≤√<2.OO	7.50	10	9	8	7	7	9	8	7	6	7	6	5	4	1

GB/T 20二8—2017

表11 (续)

钢丝公称直径	弯曲半径	光面和B级					AB级				A级
钢丝公称直径	弯曲半径	公称抗拉强度/(N∕mm²)
mm		1 370	1 470 1 570	1 670 1 770	1 870 1 960	2 160	1 370	1 470 1 570	1 670 1 770	1 870 1 960.2 160	1 370	1 470 1 570	1 670 1 77()	1 870	1 960 2 160
2.OO≤6∕<2.1O	7.50	14	14	13	12	ɪ	14	13	12	11	13	11	11	10
2.10≤√<2.20		14	13	12	11	10	13	12	11	10	12	10	10	9	9
2.20≤6∕<2.40		13	12	11	10	9	12	11	10	9	11	9	9	8	8
2.40≤6∕<2.50		12	11	10	9	8	11	10	9	8	10	9	8	7	7
2.5O≤√<2.6O		11	10	9	8	7	9	8	8	7	9	8	7	6	6
2.60≤√<2.80		10	9	8	7	6	9	8	7	6	8	8	6	5	5
2.80≤√<3.00		9	8	7	6	5	8	7	6	5	7	7	5	4	4
3.OO≤J<3.1O	10.0	12	11	10	9	8	12	11	10	9	10	10	8	7	7
3.10≤√<3.20		12	11	10	9	8	11	10	9	8	9	10	7	6	6
3.20≤√<3.40		11	10	9	8	7	10	9	8	7	8	9	6	5	5
3.40≤6∕<3.50		10	9	8	7	6	8	7	6	5	7	8	5	4	1
3.50≤c∕<3.70		8	7	7	6	5	7	6	5	4	6	8	4	4	4
3.70≤√<4.00		7	6	5	4	4	6	5	4	4	5	6	4	3	3
4.00≤6∕<4.20	15.0	12	11	10	9	8	11	10	9	8	9	8	6	5	5
4.20≤√<4.40		11	10	9	8	7	10	9	8		8	7	5	4	■
4.4O≤√<4.6O		9	8	7	6	—	8	7	6	—	—	—	—	—	—
4.60≤√≤4.80		8	7	7	5	—	5	4	4	—	—	—	—	—	—

20 二 8—2。一 7

注：其他公称抗拉强度的反复弯曲次数由双方协议。

表12钢丝最小镀层重量

钢丝公称直径 d / mm	最小镀层重量∕<g∕m²)
钢丝公称直径 d / mm	B级	AB级	A级
O.15≤√<O.25	14	—	—
O.25≤J<O√1O	19	—	—
0.40≤J<0.50	28	57	71
0,50≤√<0.60	38	66	85
0.60≤6∕<0.70	48	81	104
0.70≤6∕<0.80	57	81	112
0.80≤√<1.00	66	91	124
L00≤6∕<1.20	76	104	144
1.2O≤c∕<1.5O	86	112	157
L5O≤J<1,9O	95	121	171
1.90≤c∕<2.50	104	142	190
2,50≤J<3.20	117	155	218
3.20≤6∕<4.00	128	180	228
4,00≤√≤4.80	142	185	247

表13部分试验钢丝绳允许低值钢丝根数

钢丝縄结构	抗拉强度	反复弯曲和扭转
1X7、1X19、1X37、6X12FC、6X7、6XV18、6XV19、6XV1O	1	1
6×15FC、6X19M、6X19W、6X19S、6X25F、8X 19S、8X 19W、8X25F、 8X19M、4 × 19S、4 × 25F、6 X V21EC、18 X 7、17 X 76 X 24MFC、6 X 24SFC、6X24WFC、6X29F、6XV24FC、1X61、15X7、16X7	I	2
6×26WS.8>Γ26WS.6× V25B O<26WS.6× V37.6>ΓV37S.6× V28B. 6XV30、6XV34、4X31WS、6X31WS、8X3IWS_________________	2	3
6X37M、6X37S、6X36WS、8X36WS、8X37M、4X36WS、6X V43	2	4
34(M)X7、36(M)X7、35(W)X7、4()(W)X7、6X41WS、8X41WS、 4X4IWS__________________________________________	3	4
6X46WS、6X49SWS、8X46WS、8X49SWS	3	5
18×19SJ8×19W J8×19M、6 X 55SWS、8 X 55SWS	3	6
6×61M	4	6
4× V39S	4	5
4 × V48S	5	6
35WX19S、35WXI9W	7	11
注：未列入表13中的其他结构钢丝绳低值钢丝根数的计算方法：对于部分试验.抗拉强度按6%,反复弯曲和扭转分别按5%。IO0%试验时，抗拉强度、反复弯曲和扭转分别按2.5%。

9检验

9.1直径的测量

9.1.1钢丝绳直径应用带有宽钳口的游标卡尺测量。钳口的宽度要足以跨越两个相邻的股.见图6。

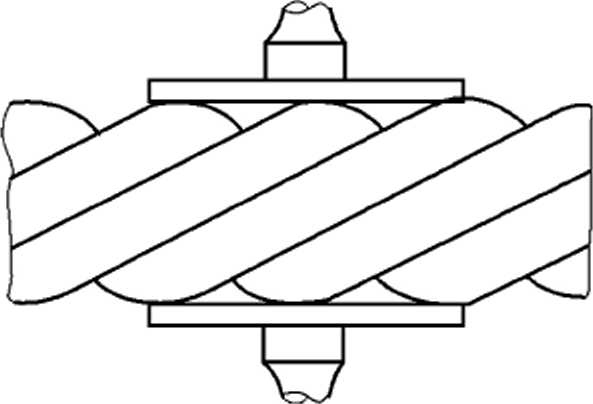

图6钢丝绳直径测量方法

a）测量应在无张力的情况下，在钢丝绳端头15 m外的直线部位相距至少Im的两截而上进行, 并在同一截面相互垂直的方向上测取两个数值。

b）四个测量结果的算术平均值作为钢丝绳的实测直径.该值应符合表6的规定。

C）对于直径小于或等于26 mm的钢丝绳，游标卡尺的最小分度值应不超过0.02 mm₀对于直径大于或等于26 mm的钢丝绳.游标卡尺的最小分度值应不超出0.05 mm。

9.1.2同一截面上最大直径与最小直径的差值与钢丝绳公称直径之比为不圆度，应符合表6的规定。

9.1.3在供需双方冇争议时钢丝绳直径的测琵可在不超过钢丝绳最小破断拉力5%的负荷下进行。

9.2长度的测量

钢丝绳的长度应在无载荷条件下测量。特殊要求测量钢丝绳长度的方法应供需双方协议。钢丝绳长度的测量以米为单位。

9.3重量的测量

钢丝绳的总重量包括钢丝绳、卷轴和包装材料的重量,应用衡器测量.用kg表示；计算钢丝绳单位重量时•用钢丝绳净重量除以钢丝绳实测长度。钢丝绳单位实测重量用kg/m表示。

9.4钢丝绳的绳芯检验

通过目测验证绳芯的符合性。

9.5钢丝绳的涂油检验

通过日测验证涂油的符合性。

9.6钢丝绳结构及绳级检验

通过目测验证结构的符合性。通过目测验证所提供的钢總绳最小破断拉力值或最小破断拉力总和最小计算破断拉力的质量证明书文件，验证钢丝绳级别要求的符合性。

9.7钢丝绳不松散的检验

将钢丝绳-端解开相对称的两个股，约有两个捻距长.当这两个股重新恢复到原位后，不应自行再

散开（阻旋转钢丝绳和4XV 39类钢丝绳除外）。

9.8钢丝绳表面质量的检查

钢丝绳及其股表面质量，用Ll测验证。不应冇GB,/T 21965标准中存在的质量缺陷。

10试验 10.1试验方式与试验数量

10.1.1方式1,钢丝绳组批试验

10.1.1.1组批规则：由同一结构、同一公称宜径、同一绳级、同一捻法、同一镀层级、同一制造工艺的钢丝绳组成。

10.1.1.2从每批（N）中任选〃条钢丝绳取样进行整绳破断拉力试验。

10.1.1.3从每批（N）中任选〃条钢丝绳取样进行部分拆股钢丝试验（焊接点除外）。

10.1.1.4每批钢丝绳（N）的取样数量（〃）按表14的规定。

表14每批钢丝绳的试样数量

每批钢丝绳数量

___________N___________

试样数量

附加试验的试样

一

6〜15

16 〜25

26 〜40

41-65

66 〜Ilo

Ill〜180

______________181〜300______________

____________________2u____________________

_______________20_______________

10.1.2 方式2,逐条试验

10.1.2.1钢丝绳逐条取样进行部分拆股钢總试验。需方要求100%拆股试验，应在签订合同时明确。

10.1.2.2钢丝绳部分拆股试验的钢丝数量，6股和8股钢丝绳任取一股钢丝。阻旋转钢丝绳按表15 的规定。单股钢丝绳每层任意抽取钢丝总数的25%,但不应少于3根。

表15阻旋转钢丝绳拆取的股数

钢丝绳类型	外层	中层	内层
23X7 类	3	—	—
18X7 类.18X19 类	2		1
34(M)×7 类	3	2	1
35(W)× 7 类、35(W)XI9 类	3	大股、小股各1	1

10.1.2.3如果需方要求，镀层钢丝绳还应进行钢丝镀层重量试验.取样数量为钢丝绳结构中同一公称直径钢丝总数的25%,但不应少于3根。

10.1.2.4试验的钢丝不包括股中填充钢丝、中心钢丝、各种股芯钢丝和钢丝绳中钢芯的钢丝。但不进行试验的钢丝，应按制绳前各该钢丝公称直径和公称抗拉强度参与钢丝破断拉力总和的计算。

10.1.3 试验方式选择

方式1和方式2由供需双方协商选定，订货合同中未注明者，由供方|'|行决定。

10.2破断拉力的测定

10.2.1方法1——实测破断拉力

10.2.1.1钢丝绳实际破断拉力测定方法按GB/T 8358规定。

10.2.1.2当实测破断拉力巳达到或超过钢丝绳最小破断拉力值而钢丝绳未破断的情况下试验口 J以结束，则可以确定该钢丝绳满足最小破断拉力要求。

10.2.1.3当钢丝绳破断发生在距离夹头6倍钢丝绳宜径长度范围内且破断拉力未达到标准规定的最小破断拉力值时则该试验无效，可重新取样进行试验,但不能视为四次试验中的一次。

10.2.1.4如果在第一次破断拉力测试中，实测破断拉力未达到钢丝绳最小破断拉力值时.允许进行三次附加试验，一但有一个试验达到或超过钢丝绳最小破断拉力，可以确定该钢丝绳符合最小破断拉力的要求。

10.2.2方法2——实测钢丝破断拉力总和

对单根钢丝进行拉伸试验，并将拆股后的单根钢丝破断拉力值加在一起即得到实测钢丝破断拉力总和。钢丝绳内钢税破断拉力总和的测定，按如下规定：

a）当试验钢幺幺绳内全部钢丝时,是将每根钢幺幺的实测破断拉力相加。

b）当试验钢丝绳内部分钢丝时，钢丝破断拉力总和按式（3）计算。

F = F₀ + F₁N₁ + F₂N₂ + F₃N₃ + - + F_nN_n ........................（ 3 ）

式中：

F ——钢丝破断拉力总和；

F^F^F_i-F_n ——同结构、同直径1股中钢丝的实测破断拉力与不参加试捡钢丝的计算破断拉力之和；

F,₁ ——钢丝绳中钢芯计算破断拉力是捻制前钢丝直径面积乘以钢丝公称抗拉强度

确定计算破断拉力之和；

NiNNlN ——钢丝绳中同结构、同直径的股数。

10.2.3方法3——计算实测破断拉力

将实测钢丝破断拉力总和除以附录A中各表给出注的系数。

计算实测破断拉力小于规定的钢丝绳最小破断拉力时.则可以按方法1再进行试验。

如果实测破断拉力仍不能满足规定的钢丝绳最小破断拉力时，町以将额定破断拉力降到小于实测值，再按方法1重新进行试验。这种情况下.可按降低后的破断拉力降低钢丝绳级，也可重新设计。

注：以这种方法确定的破断拉力值被称为“计算破断拉力”。

10.3拆股钢丝试验

10.3.1钢丝直径的测量

钢丝实测直径应在钢丝同一截面上相互垂直两次测量数据的算术平均值.该值应符合8.14.1的规定。

10.3.2钢丝拉力的试验

拉力试验应按GB/T 228.1规定。

10.3.3钢丝反复弯曲的试验

反复弯曲试验应按GB/T 238规定。

10.3.4钢丝扭转的试验

扭转试验应按（τB∕T 239.1规定。

10.3.5钢丝镀层的试验

镀层试验应按GB/T 1839规定。

10.4钢丝绳性能考核

10.4.1钢丝绳内不同直径钢丝为同一公称抗拉强度时.钢丝绳级与钢丝的公称抗拉强度相同；当钢丝绳内的不同直径钢丝为不同公称抗拉强度时,钢丝绳级应符合表5中钢丝的公称抗拉强度之一。

10.4.2拆股钢丝的抗拉强度、反复弯曲和扭转值，按该钢丝的公称直径和公称抗拉强度级考核其性能指标。

注：根据实测钢丝绳破断拉力或计算实测钢丝绳破断拉力或实测钢丝破断拉力总和.考核钢丝绳级是否满足需方要求。

10.5 判定规则与复验

10.5.1如果所有试验都符合标准规定，则该批（或条）钢丝绳合格。

10.5.2如果一个或一个以上的试验项日不符合规定要求，则应在同一条钢丝绳上重新取样进行100% 拆股复验其不合格钢丝的不合格项目，拆股的复验可将其余各股中同一公称直径的钢丝全部试验其不合格项目.加上原试验结果，按100%试验评定。复验结果符合标准规定的要求时，则该批（或条）钢丝绳仍为合格。

10.5.3需方验收试验或仲裁试验，钢丝绳拆股初验不合格时.拆股夏验可将其余各股中同一公称直径的钢丝全部试验其不合格项目,加上原试验结果，按100%试验评定。

10.5.4按组批试验的钢丝绳，经复验不合格的钢丝绳应从该批钢丝绳中除去。当一批中大于3条吋, 则该批钢丝绳的其他条，按表15规定的取样数量做附加试验。附加试验合格.该批剩余部分的钢丝绳应为合格。如果一个或一个以上的附加试验结果不符合标准规定要求吋.则该批剩余的钢丝绳.应逐条取样进行试验。

10.5.5当一-条钢丝绳截成数条交货时，则从其中任选一•条取样试穀，如果合格,其余各条免于试验，否则应逐条取样进行试验。

10.6仲裁试验

当供需双方对试验结果有争议时，应在双方同意的检验机构进行仲裁试验。仲裁试验按本标准的方法1和订货合同规定。若试验结果符合标准要求，认为该钢丝绳合格。

11验收方法

11.1钢丝绳出厂前的验收，由供方进行。

11.2需方的验收，可委托有钢丝绳检定资格的检测部门进行。验收的依据是本标准和订货合同及供

方质量证明书.验收期（从出厂日期算起）不应超过一年。

12包装、标志和质量证明书

钢丝绳的包装、标志和质量证明书按GB/T 2104的规定。

13钢丝绳安全使用和维护

钢丝绳安全使用和维护按GlVT 29086的规定。

附录 A

（规范性附录）

钢丝绳类别、直径和级的最小破断拉力表

表A.1〜表Λ.32给出了圆股钢丝绳和三角股钢丝绳类别、公称直径和级最小破断拉力。

表A.1 6×7类钢丝绳

典型结构

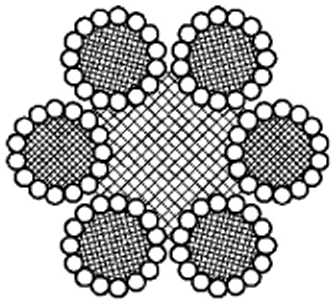

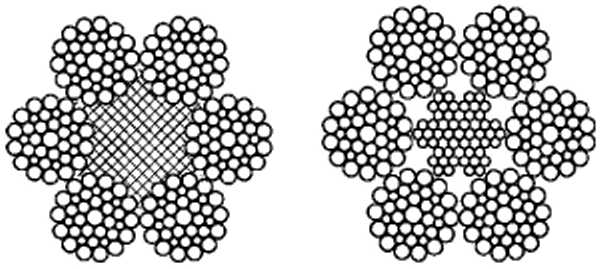

6 X 7-FC 6 X 7-WSC _______典型结构图_______			钢丝绳结构	股结构	外层孕总数	惚数 — 每股	钢丝绳直径范围/ mm
6 X 7-FC 6 X 7-WSC _______典型结构图_______			6X7 I	1-6	36	6	2〜44
钢丝绳公称直径/ rnπι	参考重量/ (kg/100 m)		钢丝绳级
	参考重量/ (kg/100 m)		1 570		1 770 钢丝绳最小破断拉力/kN		1 960
	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
2 3 4 5 6 7 8 9 IO 11 12 13 14 16 18 20 22 24 26 28 32 36 40 44	1.40 3.16 5.62 8.78 12.6 17.2 22.5 28.4 35.1 12.5 50.5 59.3 68.8 89.9 IIl 110 170 202 237 275 359 455 562 68()	1?55 3.48 6.19 9.68 13.9 19.0 24.8 31.3 38.7 46.8 55.7 65.4 75.9 99.1 125 155 187 223 262 303 396 502 619 749	2Λ)8 4.69 8.34 13.0 18.8 25.5 33.4 42,2 52.1 63.1 75.1 88.1 102 133 169 208 252 300 352 409 534 676 831 1 OlO	2?25 5.07 9.02 14.1 20.3 27.6 36.1 45.7 56.4 68.2 81.2 95.3 IlO Ili 183 225 273 325 381 442 577 730 902 I 090	^35 5.29 9.40 14.7 21.2 28.8 37.6 •17.6 58.8 71.1 84.6 99.3 115 150 190 235 284 338 397 461 602 762 940 1 14()	2?54 5.72 10.2 15.9 22.9 31.1 40.7 5L5 63.5 76.9 91.5 107 125 163 206 254 308 366 430 498 651 824 1 020 1 230	ΓβO 5∙86 I 10.4 16.3 23.4 31.9 41.6 52.7 I 65.1 78.7 93.7 I 110 I 128 167 I 211 260 315 375 440 51() I 666 843 1 041 1 260	Γδi 6.33 11.3 17.6 25.3 34.5 45.0 57.0 70.4 85.1 101 119 138 180 228 281 341 405 476 552 721 912 1 130 1 360

注1：直径为2 mm〜7 mm的钢丝绳采用钢丝股芯（WSC）,破断拉力用K₃来计算。表中给出的钢芯是独立的钢丝縄芯（IWRC）的数据。

注2：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.134（纤维芯）或1.214（钢芯儿

典型结构

		P I IWRC	钢税绳结构	股结构	外层钢丝数		钢丝绳直径范围/ mm

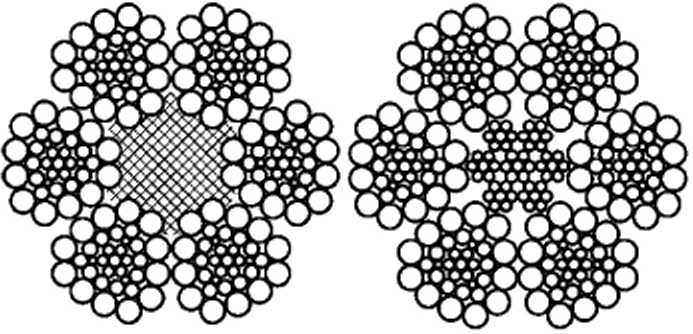

6X19M	FC 6X19N 典型结构图		钢税绳结构	股结构	总数	每股	钢丝绳直径范围/ mm
6X19M	FC 6X19N 典型结构图		6X19M	1-6/12	72	12	3〜52
钢丝绳	参考冒 (kg∕l()		钢丝绳级
公称		Lfll/ ()m)	1 570		1 770		1 960
直径/			钢丝绳最小破断拉力/kN
mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
3	3.16	3.60	4.34 I	4.69	4.89	5.29	5.42	5.86
4	5.62	6.40	7.71 I	8.34	8.69	9.40	9.63	10.4
5	8.78	10.0	12.0 I	13.0	13.6	14.7	15.0	16.3
6	12.6	14.4	17.4	18.8	19.6	21.2	21.7 I	23.4
7	17.2	19.6	23.6	25.5	26.6	28.8	29.5	31.9
8	22.5	25.6	30,8 I	33.4	34.8	37.6	38.5 I	4L6
9	28.4	32.4	39.0	42.2	44.0	47.6	48.7	52.7
IO	35.1	40.0	18.2	52.1	54.3	58.8	60,2	65.1
11	42.5	48.4	58.3	63.1	65.8	71.1	72.8	78.7
12	50.5	57.6	69,4	75.1	78.2	84.6	86.6	93.7
13	59.3	67.6	81.5	88.1	91.8	99.3	102	IlO
14	68.8	78.4	94.5	102	107	115	118 I	128
16	89.9	102	123 I	133	139	150	154	167
18	114	130	156 I	169	176	190	195 I	211
20	140	160	193 I	208	217	235	2-11	260
22	170	194	233 I	252	263	284	291	315
24	202	230	278	300	313	338	347	375
26	237	270	326 I	352	367	397	407	440
28	275	314	378 I	409	426	461	472	510
32	359	410	494	534	556	602	616	666
36	455	518	625	676	704	762	780	843
40	562	640	771	831	869	940	963	1 041
44	680	774	933	1 010	1 050	1 140	1 160	1 260
48	809	922	1 110	1 200	1 250	1 350	1 390	1 500
52	949	1 080	1 300 I	1 410	1 170	1 590	1 630	1 760

注1：直径为3 mm〜7 mm的钢丝绳采川钢丝股芯（WSC）,破断拉力用K₃来计算。表中给出的钢芯是独立的钢丝绳芯（IWRC）的数据。

注2：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.226（纤维芯）或1.321（钢芯）。

钢丝绳公称直径/	参考重量/ (kg/100 m)	仍終绳级
钢丝绳公称直径/	参考重量/ (kg/100 m)	1 570	1 770
mm		钢丝绳最小破断拉力/kN
6	9.04	11.8	13.3
7	12.3	16∙1	18.1
8	16.1	21.0	23.7
9	20.3	26.6	30.0
10	25.1	32.8	37.0
11	30.4	39∙7	44.8
12	36.1	47∙3	53.3
13	42.4	55.5	62.5
14	49.2	64∙3	72.5
16	64.3	84.0	94.7
18	81.3	106	120
20	100	131	148
22	121	159	179
24	145	189	213
26	170	222	250
28	197	257	290
32	257	336	379

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力×1.136₀

6×12FC-FC

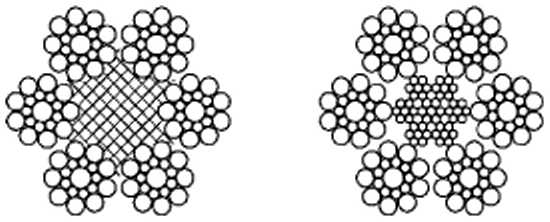

典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股I
6×12FC- FC	FC-12	72	12

钢丝绳直径范围/

6〜52

钢丝绳	参考重量/ (kg∕100 m)	钢丝绳级
公称直径/		1 570	1 770
mm		钢丝绳最小破断拉力/kN
8	12.8	18.1	20.4
9	16.2	22.9	25.8
10	20.0	28.3	31.9
11	21.2	31.2	38.6
12	28.8	40∙7	45.9
13	33.8	47.8	53.8
14	39.2	55∙4	62.4
15	45.0	63.6	71.7
16	51.2	72.3	81.6
18	64.8	91.6	103
20	80.0	113	127
22	96.8	137	154
24	115	163	184
26	135	191	215
28	157	222	250
30	180	254	287
32	205	289	326

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力×1.136₀

6X15FC-FC 典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股I
6×15FC- FC	FC-15	90	15

钢丝绳直径范围/

6〜52

钢丝绳	参考重量/ (kg∕100 m)	讷終縄级
公称直径/		1 570	1 770
mm		钢丝绳最小破断拉力/kN
8	20.4	28∙1	31.7
9	25.8	35.6	40.1
10	3L8	44∙0	49.6
11	38.5	53.2	60.0
12	45.8	63.3	71.4
13	53.7	74.3	83.8
14	62.3	86.2	97.1
15	71.6	98.9	112
16	81.4	113	127
18	103	142	161
20	127	176	198
22	154	213	240
24	183	253	285
26	215	297	335
28	249	345	389
30	286	396	446
32	326	450	507
36	412	570	642
40	509	703	793
44	616	851	959

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力×1.150_o

6 X 24 MFOFC 典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股I
6 X 24 MFC- FC	FC-9/15	90	15

钢丝绳直径范围/

8〜44

6×37 M-FC

钢縫绳公称直径/

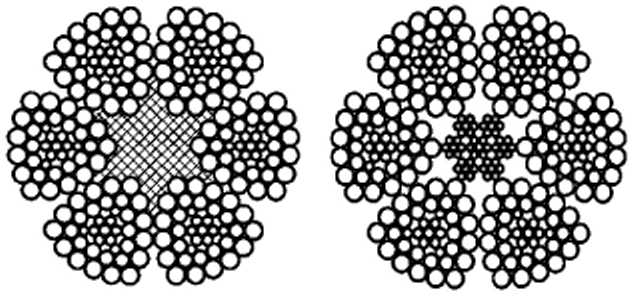

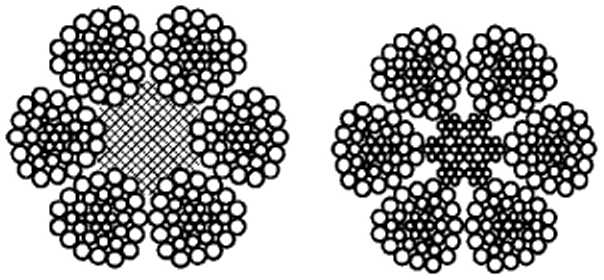

6×37M-1WRC 典型结构图

典型结构
钢丝绳结构	股结构	外层钢税数
		总数	每股I
6×37M	1-6/12/18	108	18

钢丝绳直径范围/

钢丝绳级

5〜60

参考重量/

(kg∕]00 m)

1 570

1 770

1 960

钢總绳最小破断拉力/kN

rnm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
5	8.65	10.0	11.6 I	12.5	13.1	1 1.1	14.5	15.6
6	12.5	14.4	16.7 I	18.0	18.8	20.3	20.8	22.5
7	17.()	19.6	22.7 I	24.5	25.6	27.7	28.3	30.6
8	22.1	25.6	29.6 I	32.1	33.4	36J	37.0	40.0
9	28.0	32.4	37.5	40.6	42.3	45.7	46.8	50.6
10	34.6	•10.0	46.3 I	50.1	52.2	56.5	57.8 I	62.5
11	41.9	48.4	56.0 I	60.6	63.2	68.3	70.0	75.7
12	49.8	57.6	66.7 I	72.1	75.2	81.3	83.3	90.0
13	58.5	67.6	78.3	84.6	88.2	95.4	97.7	106
14	67,8	78.4	90.8 I	98.2	102	Ill	113	123
16	88.6	102	119 I	128	134	145	148	160
18	112	130	150 I	162	169	183	187	203
20	138	160	185	200	209	226	231 I	250
22	167	194	224 I	242	253	273	280	303
24	199	230	267	288	301	325	333 J	360
26	231	270	313 I	339	353	382	391	423
28	271	314	363 I	393	409	443	453 I	490
32	35 1	410	474 I	513	535	578	592 I	640
36	448	518	600 I	649	677	732	719 I	810
40	554	640	741 I	801	835	903	925	1 00()
44	670	774	897 I	970	1 010	1 090	1 120	1 210
48	797	922	1 070 J	1 150	1 200	1 300	1 330	1 440
52	936	1 082	1 250 I	1 350	1 110	1 530	1 560	1 690
56	1 090	1 254	1 130 I	1 570	1 640	1 770	1 810	1 960
60	1 250	1 440	1 670 I	1 800	1 880	2 030	2 080	2 250

注1：直径为5 mm〜7 mm的钢税绳采用钢税股芯（WSC）.破断拉力用K₃来计算。表中给岀的钢芯是独立的钢丝绳芯（IWRC）的数据。

注2：钢丝最小破断拉力总和=钢丝绳最小破断拉力× 1.249（纤维芯）或1.336（钢芯）。

表A.7 6×61M类钢丝绳

6×6IM-IWRC

6X6】M-FC

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股
6X6IM	1-6/12/ 18/24	144	24

钢丝绳直径范围/

rnm

18 〜60

典型结构图

钢丝绳公称	参考重量/ (k σ ∙^, 1 (](] m )
钢丝绳公称	参考重量/ (k σ ∙^, 1 (](] m )		1 570		1 770		1 960
直径/			钢丝绳最小破断拉力/kN
mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
18	117	129	144 I	156	162	175	180	194
20	n 1	159	178 I	192	200	217	222	240
22	175	193	215 I	232	242	262	268	290
24	208	229	256 I	277	288	312	319	345
26	244	269	300 I	325	339	366	375	405
28	283	312	348	377	393	425	435	470
32	370	408	455 I	492	513	555	568	614
36	468	516	576 I	623	649	702	719	777
40	578	637	711 I	769	801	867	887	960
44	699	771	860	930	970	1 050	1 070	1 160
48	832	917	1 020	1 110	1 150	1 250	1 280	1 380
52	976	1 080	1 200	1 300	1 350	1 460	1 500	1 620
56	1 130	1 250	1 390	1 510	1 570	1 700	1 740	1 880
60	1 300	1 430	1 600	1 730	1 800	1 950	2 000	2 160

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.301（纤维芯）或1.392（钢芯）。

6 X 19SFC 6 X 19SlWRC

典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股I
6×17S	1-8-8	48	8
6X19S	1-9-9	54	9
6×21S	I-IO-IO	60	10
6×21F	1-5-5F-IO	60	10
6X26WS	1-5-5 + 5-10	60	10
6×19W	1-6-6 + 6	72	12
6X25F	1-6-6F-12	72	12

钢丝绳直径范围/

6-48

8〜52

1()〜56

钢丝绳公称直径/

钢丝绳级

参考重量/ (kg∕100 m)

1 570

1 770

1 960

2 160

钢縫绳最小破断拉力/kN

mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
6	13.7	15.0	18.7	20,1 I	21.0	22.7	23.3	25.1 I	25.7 I	27.7
7	18.6	20.5	25.4	27.4	28.6	30.9	31.7	34.2	34.9 I	37.7
8	24.3	26.8	33.2	35,8 I	37.4	40.3	4L4	44.7 I	45.6 I	49.2
9	30.8	33.9	42.0	45.3 I	47.3	51.0	52∙4	56.5 I	57.7	62.3
10	38.0	41.8	51.8	55.9 I	58.4	63.0	61.7	69.8 I	71.3 I	76.9
11	46.0	50.6	62.7	67.6 I	70.7	76.2	78.3	84.4 I	86.2 I	93.0
12	54.7	60.2	74.6	80.5	84.1	90.7	93.1	10() I	103 I	Ill
13	64.2	70.6	87.6	94.5 I	98.7	106	109	118	120 I	130
14	74.5	81.9	102	110 I	114	121	127	137 I	140 I	151
16	97.3	107	133	143 I	150	161	166	179 I	182	197
18	123	135	168	181	189	204	210	226 I	231	249
20	152	167	207	224 I	234	252	259	279 I	285 I	308
22	184	202	251	271 I	283	305	313	338	345	372
24	219	241	298	322	336	363	373	402	411 I	443
26	257	283	350	378	395	426	437	472	482	520
28	298	328	406	438	458	494	507	547 I	559 I	603
32	389	428	531	572	598	645	662	715	730	787
36	492	542	671	72 1	757	817	838	904	924 I	997
40	608	669	829	894	935	1 010	1 030	1 120	1 140	1 230
44	736	809	1 000	1 080	1 130	1 220	1 250	1 350	1 380	1 490
48	876	963	1 190	1 290	1 350	1 450	1 490	1 610	1 640	1 770
52	1 030	1 130	1 400	1 510	1 580	1 700	1 750	1 890	1 930	2 080
56	1 190	1 310	1 620	1 750	1 830	1 980	2 030	2 190	2 240	2 410

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.214（纤维芯）或1.308（钢芯）。

6 X 21SEC-FC 典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
6X24SFC	FC-12-12	72	12
6 X 24 WFC	FC-8-8 + 8	96	16

钢丝:绳直径范围/

8〜40

IO 〜40

钢丝绳公称直径/	参考重量/ (kg 1 ()0 m)	讷終縄级
钢丝绳公称直径/	参考重量/ (kg 1 ()0 m)	1 570	1 770

mm		钢丝绳最小破断拉力/k、
8	21,2	29.2	33.0
9	26.8	37.0	41.7
10	33.1	45∙7	51.5
11	40.1	55.3	62.3
12	47.7	65.8	74.2
13	55.9	77.2	87.0
14	64.9	89.5	IOl
15	74.5	103	116
16	84.7	117	132
18	107	148	167
20	132	183	206
22	160	221	249
24	191	263	297
26	224	309	348
28	26()	358	404
30	298	IlI	464
32	339	468	527
36	429	592	668
40		731	________________824________________

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力×1.150_o

6 X 36WS-FC 6 X 36WS IWRC

典型结构图

典型结构				钢丝绳直径范围/ mm
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
6X31WS	1-6-6 + 6-12	72	12	8 〜6()
6×29F	1-7-7F-14	84	M	8〜60
6 X 36 WS	1-7-7 + 7-14	84	14	8 〜6()
6X37FS	1-6-6F-12-12	72	12	10 〜60
6X41WS	1-8-8 + 8-16	96	16	34 〜60
6×46WS	1-9-9 + 9-18	108	18	40 〜60
6 X 49SWS	1-8-8-8 + 8-16	96	16	42 〜60
6X55SWS	l-9-9-9÷9-18	108	18	44 — 60

钢丝绳公称直径/

钢丝绳级

参考重量/ (kg∕100 m)

1 570

1 770

1 96()

2 160

钢丝绳最小破断拉力/kN

mm	纤维芯	钢芯	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
8	24.3	26.8	33.2	35.8	37.4	40.3	41.4	44.7	45.6	49.2
9	30.8	33.9	42.0	45.3 I	47.3	51.0	52∙4	56.5	57.7 I	62.3
10	38.0	41.8	51.8	55.9	58.4	63.0	64.7	69.8 I	71.3	76.9
11	46.0	50.6	62∙7	67.6 I	70.7	76.2	78∙3	84Λ I	86.2 I	93.0
12	54.7	60.2	74.6	80.5 I	84.1	90.7	93.1	100 I	103 I	Ill
13	64.2	70.6	87.6	94∙5 I	98.7	106	109	118 I	120 I	130
14	74.5	81.9	102	110	114	124	127	137	140 I	151
16	97.3	107	133	113 I	150	161	166	179 I	182 I	197
18	123	135	168	181	189	204	210	226	231	249
20	152	167	207	224	234	252	259	279 I	285 I	308
22	184	202	251	271	283	305	313	338 I	345 I	372
24	219	211	298	322 I	336	363	373	102	1 ɪ ɪ	443
26	257	283	350	378	395	426	437	472	482	520
28	298	328	406	438 I	458	494	507	517	559	603
32	389	428	531	572	598	645	662	715	730	787
36	492	542	671	724 I	757	817	838	904	924 I	997
40	608	669	829	894 I	935	1 010	1 030	1 120	1 14。	1 230
44	736	809	1 OOO	1 080	1 13()	1 22()	ɪ 25()	1 350	1 380	1 490
48	876	963	1 200	1 290	1 350	1 450	1 490	1 610	1 640	1 770
52	1 03()	1 130	1 400	1 51()	1 580	1 700	1 750	1 890	1 930	2 080
56	1 190	1 310	1 620	1 750	1 830	1 980	2 030	2 190	2 230	2 410
60	1 370	I 500	1 870	2 010	2 10()	2 2"	2 330	2 510	2 570	2 770

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.211（纤维芯）或1.308（钢芯）。

表A.11 6 × V7 类钢丝绳

6× V19-FC

典型结构
钢丝绳结构	股结构	外层钢税数
钢丝绳结构	股结构	总数	每股
6×V18	/3 × 2-3/-9	54	9
6× V19	/IX 7-3/-9	54	9

钢丝绳直径范围/

rnm

18 〜40

6× V19-IWRC 典型结构图

钢丝绳公称	参考重量/ (kg∕100 m)		_______________钢丝绳级_______________
钢丝绳公称			1 570		1 770		1 960
直径,			_____________钢-绳最小破断拉力，kN_____________
mm	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
18	133	M2	191	202	215	228	238	253
2()	165	175	236	250	266	282	294	312
22	199	212	285	302	321	341	356	378
24	237	252	339	360	382	406	423	449
26	279	295	398	122	449	476	497	527
28	323	343	462	490	520	552	576	612
30	371	393	530	562	597	634	662	702
32	422	447	603	640	680	721	753	799
36	531	566	763	810	860	913	953	1 010
40	659	699	942	1 Ooo	1 060	1 130	1 180	1 250

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.156（纤维芯）或1.19H钢芯）。

表A.12 6× V19类钢丝绳

6X V21FC -FC

6XV24FC-FC 典型结构图

典型结构
钢丝绳	股结构	外层钢丝数
结构	股结构	总数	每股
6×V21FC -FC	FC-9/12	72	12
6XV24FC -FC	FC-12-12	72	12

钢丝绳直径范围/

14 〜40

14 — 40

钢丝绳

钢幽绳级

公称直径/ rnπι	(kg∕100 m)	1 570	1 770	1 960
公称直径/ rnπι	(kg∕100 m)	_____________钢丝绳最小破断拉力/kN_____________
14	73.0	102	115	127
16	95.4	133	150 I	166
18	121	168	190 I	210
20	149	208	234	260
22	180	252	284	314
24	215	300	338	374
26	252	352	396	439
28	292	408	460	509
30	335	468	528	584
32	382	532	600	665
36	483	674	760 I	841
40	596	832	938	1 040

注：钢幺幺最小破断拉力总和=钢幺幺绳最小破断拉力×1.177₀

表A.13 6× V19类钢丝绳

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股I
6× V30	/6/-12-12	72	12

钢丝绳直径范围/

18 〜44

6×V3O-FC 6XV30-1WRC

典型结构图

钢丝绳公称	参考重量/ (kg∕100 m)		_______________钢丝绳级_______________
钢丝绳公称			1 570		1 770		1 960
直径/			_____________钢■绳最小破断拉力/kN_____________
rnπι	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
18	131	139	165 I	175	186	197	206	218
20	162	172	203 J	216	229	243	254	270
22	196	208	246 J	261	278	295	307	326
24	233	247	293 J	311	330	351	366	388
26	271	290	344 J	365	388	411	429	456
28	318	336	399 J	423	450	477	498	528
30	365	386	458 J	486	516	548	572	606
32	415	439	521 J	553	587	623	650	690
36	525	556	659 J	700	743	789	823	873
40	648	686	814 J	864	918	974	1 020	1 080
44	784	831	985	1 040	1 110	1 180	1 230	1 300

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.177（纤维芯）或1.213（钢芯）。

表A.14 6× V19类钢丝绳

.∙∙⅛∙1

典型结构
钢丝绳	股结构	外层钢丝数
结构	股结构	总数	每股
6 × V34	/1X7-3 /-12-12	72	12

钢劾:绳直径范【书I/

24 〜48

6×V34-FC 6×V34-IWRC

典型结构图

钢丝绳公称	参考重量/ (kg∕100 m)		_______________钢丝绳级_______________
钢丝绳公称			1 570		1 770		1 960
直径/			_____________钢-绳最小破断拉力，kN_____________
mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
24	233	247	326	345	367	389	406	431
26	274	290	382 J	405	431	457	477	506
28	318	336	443 J	470	500	530	553	587
30	365	386	509 J	540	573	609	635	674
32	415	439	579 J	614	652	692	723	767
36	525	556	732 J	777	826	876	914	970
40	648	686	904	960	1 020	1 080	1 130	1 200
44	781	831	1 090	1 160	1 230	1 310	1 370	1 450
48	933	988	1 300	1 380	1 470	1 560	1 630	1 720

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.177（纤维芯）或1.213（钢芯）。

表A.15 6 × V37类钢丝绳

典型结构

钢丝绳结构

6×V37

股结构

外层钢丝数

钢丝:绳直径范围/

总数

每股

∕l×7-3∕-12-15

/1X7-3/-15-18

24 〜56

6 X V4 3

108

28 〜60

6×V37-FC 6XV37-IWRC

典型结构图

^-钢丝绳^-公称	参考重量/ / 1_ _zv / 1 \		_______________钢丝绳级_______________
^-钢丝绳^-公称	参考重量/ / 1_ _zv / 1 \		1 570		1 770		1 960
直径/	∖ kg/ IuO rn)		_____________钢-绳最小破断拉力，kN_____________
mm	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
24	233	247	326	345	367	389	Io6	431
26	274	290	382 J	405	431	457	477	506
28	318	336	443 J	470	500	530	553 J	587
30	365	386	509 J	540	573	609	635	674
32	415	439	579 J	614	652	692	723	767
36	525	556	732 J	777	826	876	914	970
40	648	686	904 J	960	1 020	1 080	]130	1 20()
44	784	831	1 090 J	1 160	1 230	1 310	1 370	1 450
48	933	988	1 300 I	1 380	1 470	1 560	1 630	1 720
52	1 090	1 160	1 530 J	1 620	1 720	1 830	1 910	2 020
56	1 270	1 340	1 770 J	1 880	2 Ooo	2 120	2 210	2 350
60	1 460	1 540	2 030	2 160	2 29()	2 430	2 54()	2 700

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力× 1.177（纤维芯）或1.213（钢芯）。

表A.16 6 X V37类钢丝绳

6× V37S-FC

6× V37S+IWRC 典型结构图

典型结构
钢丝绳	股结构	外层钢丝数
结构	股结构	总数	每股
6× V37S	/1X7-3/-12-15	90	15

钢劾:绳直径范【书I/

rnπι

24 〜56

钢丝绳公称	参考重量, (kg∕100 m)		_______________钢丝绳级_______________
钢丝绳公称			1 570		1 770		1 960
直径/			钢總绳最小破断拉力/ k N_____________
rnπι	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
	240	255	335	356		401	W	444
26	282	299	394 J	418	444	471	491	521
28	327	346	456 J	484	515	546	570	605
30	375	398	521 J	556	591	627	654	694
32	427	452	596 I	633	672	713	744	790
36	541	573	754 J	801	851	903	942	999
40	667	707	931 J	988	1 050	1 114	1 160	1 230
44	808	855	1 130 J	1 200	1 270	1 348	1 410	1 490
48	961	1 ()20	1 340 J	1 420	1 510	1 600	1 670	1 780
52	1130	1 190	1 370 J	1 670	1 770	1 880	1 970	2 090
56	131()	1 390	1 830	1 910	2 060	2 180	2 280	2 420

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.177（纤维芯）或1.213（钢芯）。

表A.17 6 × V8类钢丝绳

典型结构
钢丝绳结构	股结构	外层钢丝数
		总数	每股
6 X VlO	▲ 9	54	9

钢總绳宜径范围/

20 〜32

6 XVlO-FC 典型结构图

钢丝绳	参考重量/ (kg∕100 m)	_______________钢丝绳级_______________
公称直径/		1 570	1 770	1 960
mm		_____________钢丝绳最小破断拉力/kN_____________
20	170	227	256	284
22	206	275	310	343
24	245	327	369	409
26	287	384	433	480
28	333	446	502	556
30	383	512	577	639
32	435	582	656	727

注：钢税最小破断拉力总和=钢税绳最小破断拉力XI.156（纤维芯）。

表A.18 6XV25类钢丝绳

典型结构				钢丝绳直径范围/ mm
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
6× V25B	▲ 12-12	72	12	24 〜44
β×V28B	A-12-15	90	15	24 〜56
6× V31B	▲ 12-18	108	18	26 〜60

6XV28B-FC 典型结构图

^-钢丝绳^-公称直径/ mm	参考重量/ (kg∕100 m)	_______________钢丝绳级_______________
		1 570	1 770	1 960
		_____________钢丝绳最小破断拉力/kN_____________
24	215	317	358	396
26	287	373	420	465
28	333	432	487	539
30	383	496	559	619
32	435	564	636	704
36	551	714	805	892
40	680	882	994	1 100
44	823	1 070	1 200	1 330
48	979	1 270	1 430	1 580
52	1 150	1 490	1 680	1 860
56	1 330	1 730	1 950	2 160
60	___________1 530___________	__________1 980__________	_________2 240	2 480_________

注：钢丝最小破断拉力总和=最小破断拉力×1.176_o

••

8X7-FC

典型结构图

8×7-IWRC

典型结构
钢丝绳结构	股结构	外层钢税数
		总数	每股
8×7	1-6	48	6

钢丝绳直径范围/

rnm

6〜36

钢縫绳公称直径/

钢丝绳级

参考重量/ (kg/100 m)

1 570

1 770

1 960

钢總绳最小破断拉力∕k∖

rnm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
6	1L8	14.1	16∙4 I	20.3	18.5	22.9	20.5	25.3
7	16.0	19.2	22.4 I	27.6	25.2	31.1	27.9 I	34.5
8	20.9	25.0	29.2 I	36.1	33.0	40.7	36.5	45.0
9	26.5	31.7	37.0	45.7	41.7	51.5	46.2	57.0
10	32.7	39.1	45.7	56.4	51.5	63.5	57.0 I	70.4
11	39.6	47.3	55.3	68.2	62.3	76.9	69.0	85.1
12	47,1	56.3	65.8	81.2	74.2	91.5	82.1	101
13	55.3	66.1	77.2	95.3	87.0	107	96.4	119
14	64,1	76.6	89.5	110	101	125	112	138
16	83.7	100	117	144	132	163	146	180
18	106	127	148 I	183	167	206	185	228
20	131	156	183	225	206	254	228	281
22	158	189	221 I	273	249	308	276 I	341
24	188	225	263 I	325	297	366	329 I	405
26	221	264	309 I	381	348	430	386	476
28	256	307	358 I	442	404	498	447	552
32	335	400	468 I	577	527	651	581	721
36	421	507	592 I	730	668	824	739	912

注1：直径为6 mm〜7 Inm的钢丝绳采用钢丝股芯（WSC）,破断拉力用K₃来计算。表中给出的钢芯是独立的钢丝绳芯（IWRC）的数据。

注2：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.214（纤維芯）或1.360（钢芯）。

典型结构图

典型结构
钢丝绳	股结构	外层钢税数
结构	股结构	总数	每股
8X17S	188	64	8
8X19S	1-9-9	72	9
8×21F	1-5-5FIO	80	10
8X26WS	1-5-5 + 5-10	80	10
8X19W	1-6-6 + 6	96	12
8X25F	1-6-6F-12	96	12

钢丝绳直径范围/

rnm

8〜36

8〜52

12 〜52

12 〜60

钢丝绳公称直径/

钢總绳级

参考重量/ (kg∕100 m)

1 570

1 770

1 960

2 160

钢從绳最小破断拉力/k、

mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
8	22.8	27.8	29.4	34.8	33.2	39.2	36.8	43.4	40.5	47.8
9	28.9	35.2	37.3	44.0 I	42.0	49.6	46∙5	54 • 9	51.3	60.5
10	35.7	43.5	46.0	54.3	51.9	61.2	57.4	67.8 I	63.3	74.7
11	43.2	52.6	55.7	65∙7 I	62.8	74.1	69∙5	82.1 I	76.6	90.4
12	51.4	62.6	66.2	78.2	74.7	88.2	82.7	97.7	91.1	108
13	60.3	73.5	77.7	91.8 I	87.6	103	97J	115	107	126
14	70.0	85.3	90.2	106	102	120	113	133	124	146
16	91.4	Ill	118	139 I	133	157	147	174 I	162	191
18	116	141	149	176	168	198	186	220	205	242
20	143	174	184	217 I	207	245	230	271 I	253	299
22	173	211	223	263	251	296	278	328	306	362
24	206	251	265	313 I	299	353	331	391 I	365	430
26	241	294	311	367	351	414	388	458	428	505
28	280	341	361	426	107	480	450	532 I	496	586
32	366	115	471	556	531	627	588	694 I	648	765
36	463	564	596	704	672	794	744	879 I	820	969
40	571	696	736	869	830	980	919	1 090	1 OlO	1 200
44	691	812	891	1 ()50	1 000	1 190	I 11()	1 310	1 230	1 450
48	823	1 000	1 060	1 250	1 190	1 410	1 320	1 560	1 460	1 720
52	965	1 180	1 240	1 470	1 400	1 660	1 550	1 830	1 710	2 020
56	1 120	1 360	1 440	1 700	1 630	1 920	1 800	2 130	1 980	2 340
60	1 29()	1 57()	1 660	1 960	1 87∣∣	2 200	2 070	2 440	2 280	2 69()

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力×1.214（纤维芯）或1.360（钢芯）。

8×36 WS-IWRC

8 × 36 WS-FC

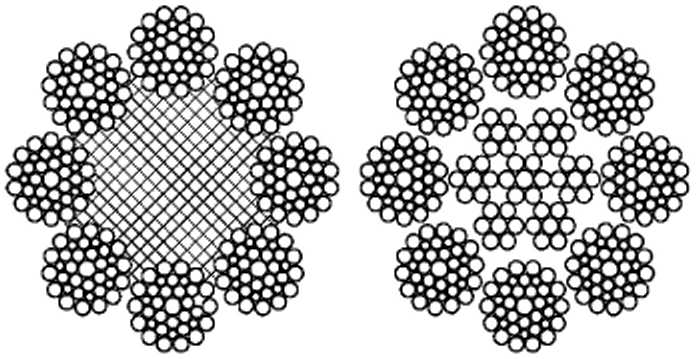

典型结构图

典型结构

钢丝绳结构	股结构	外层钢丝数		钢丝绳直径范围/ mm
钢丝绳结构	股结构	总数	每股	钢丝绳直径范围/ mm
8X31WS	1-6-6 + 6-12	72	12	10 〜60
8×29F	1-7-7F-14	84	14 I	10 〜60
8X36WS	1-7-7 1 7-14	84	14	12 〜6()
8X37FS	1-6-6F-12-12	72	12	12 〜60
8X41WS	1-8-8 + 8-16	96	16	34 〜6()
8×46 WS	1-9-9 + 9-18	108	18	40 〜60
8X49SWS	1-8-8-8 + 8-16	96	16	42 〜6()
8×55SWS	1-9-9-9 + 9-18	108	18	44 〜60

钢丝绳公称直径/

钢總绳级

参考重量/ (kg/100 m)

1 570

1 770

1 96()

2 160

钢丝绳最小破断拉力/kN

mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
12	51.4	62.6	66.2	78.2	74.7	88.2	82.7	97.7	91.1 I	108
13	60.3	73.5	77.7	9L8 I	87.6	103	97∙1	115 I	107 I	126
14	70.0	85.3	90.2	106 I	102	120	113	133 I	124 I	146
16	91.4	Ill	118	139 I	133	157	147	174 I	162 I	191
18	116	141	149	176 I	168	198	186	220	205 I	242
20	143	174	184	217 I	207	245	230	271 I	253 I	299
22	173	211	223	263	251	296	278	328	306	362
24	206	251	265	313 I	299	353	331	391 I	365 I	430
26	241	294	311	367	351	414	388	458	428	505
28	280	341	361	426 I	407	480	450	532	496	586
32	366	445	471	556	531	627	588	694 I	648	765
36	463	564	596	704 I	672	794	744	879 I	820 I	969
40	571	696	736	869	830	980	919	1 090	1 010	1 200
44	691	842	891	1 050	1 000	ɪ 190	ɪ 11()	1 310	1 230	1 450
48	823	1 000	1 060	1 250	1 190	1 410	1 320	1 560	1 46U	1 720
52	965	ɪ 180	1 240	1 170	1 400	1 660	1 550	1 830	1 7K)	2 020
56	1 120	1 360	1 110	1 700	1 630	1 920	1 800	2 130	1 980	2 340
60	1 29()	I 570	1 660	1 960	1 870	2 200	2 070	2 440	2 280	2 690

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力X 1.226（纤維芯）或1.374（钢芯）。

表A.22 8 X 19M和8 x 37M类钢丝绳

8 X 37M-FC 8 X 37MlWRC

典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股I
8× 19M	1-6/12	96	12
8×37M	1-6/12/18	144	18

钢丝绳直径范围/

IO 〜52

16 〜60

钢级绳公称直径/

钢丝绳级

参考重量/ (kg/100 m)

1 570

1 770

1 960

钢丝绳最小破断拉力/k、

mm	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
10	35.6	42.0	41.()	48.7	46.2	54.9	51.2	60.8
11	43.1	50.8	49.6 I	58.9	55.9	66∙4	61.9	73.5
12	51.3	60.5	59.0 I	70.1	66.5	79.0	73.7	87.5
13	60.2	71.0	69,3 I	82.3	78.1	92.7	86.5	103
14	69.8	82.3	80.3 I	95.4	90.5	108	100	119
16	91.1	108	105 I	125	118	140	131 I	156
18	115	136	133 I	158	150	178	166	197
20	142	168	164 I	195	185	219	205	243
22	172	203	198	236	224	266	248	294
24	205	212	236 I	280	266	316	295	350
26	241	284	277 I	329	312	371	346	411
28	279	329	321 I	382	362	430	401 I	476
32	365	430	420 I	498	473	562	524	622
36	461	544	531 I	631	599	711	663	787
40	570	672	656 I	779	739	878	818	972
44	689	813	793 I	912	89 1	1 060	990	1 180
48	820	968	944 I	1 120	1 060	1 260	1 180	1 400
52	963	1 140	1 1 10 I	1 320	1 250	1 480	1 380	1 64()
56	1 120	1 320	1 280 I	1 530	1 450	1 720	1 600	1 900
60	1 280	1 510	1 470	1 750	1 660	1 970	1 840	2 190

注：钢丝最小破断拉力总和=钢丝绳最小破断拉力XI.360（纤维芯）或1.390（钢芯）。

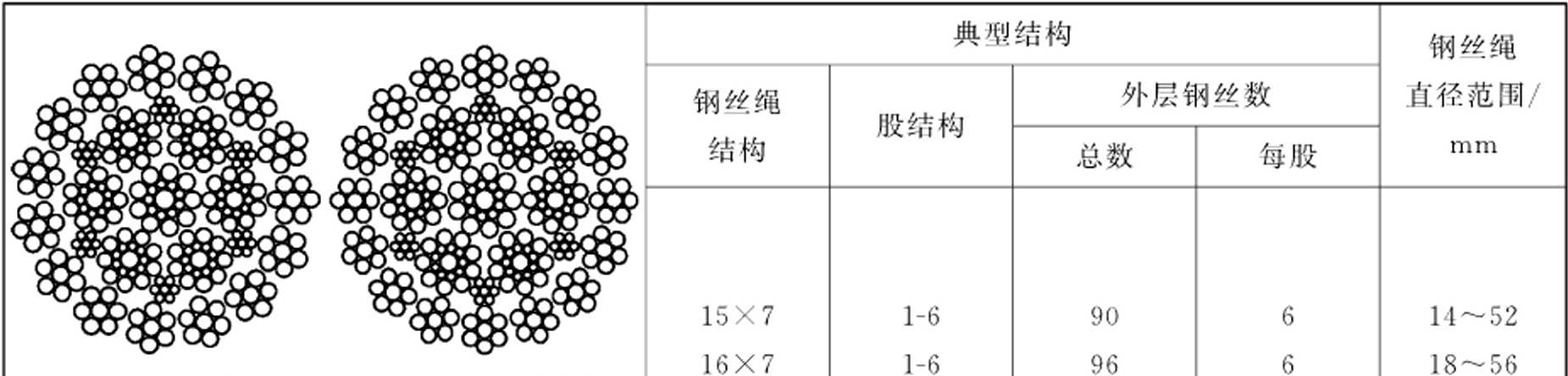

15X7 : IWRC 16X7 : IWRC

典型结构图

钢丝绳公称直径/	参考重量/ (kg/100 m)	钢丝绳级
钢丝绳公称直径/	参考重量/ (kg/100 m)	1 570 I	1 770	1 960	2 160
mm		钢丝绳最小破断拉力/kN
14 16 18 20 22 24 26 28 32 36 40 44 48 52 56	92 120 152 188 227 271 318 368 423 481 609 752 910 1 080 1 270 1 470	111 I 145 183 I 226 274 I 326 I 382 I 443 I 509 I 579 I 732 904 I 1 ()9() J 1 300 I 15 30 1 770	125 163 206 255 308 367 431 500 573 652 826 1 020 1 230 1 470 1 720 2 000	138 181 229 282 342 406 477 553 635 723 914 1 130 1 370 1 630 1 910 2 210	152 199 252 311 376 448 526 610 700 796 1 OlO 1 240

注：钢丝最小破断拉力总和=最小破断拉力X 1.316。

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
17X7	1-6	66	6
18X7	1-6	72	6
18X19S	1-9-9	108	9
18×19W	1-6-6+ 6	Ill	12
18×19M	1-6/12	144	12

18X7-FC 18 X 7-WSC

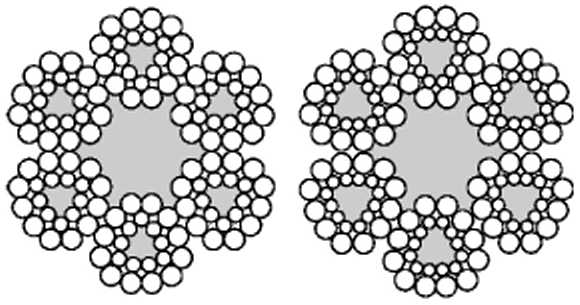

典型结构图

钢夕幺绳公称直径/

钢總绳级

钢欧绳直径范HV

6〜52

6〜60

14 〜60

14-60

14 〜60

参考重量/ (kg/100 m)

1 570

1 770

1 960

2 160

钢丝绳最小破断拉力/kN

mm	纤維芯	钢芯	纤维芯	钢芯	纤維芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
6	14.0	15.5	17.5	18.5	19.8	20.9	21.9	23.1	24.1	25.5
7	19.1	21.1	23.8	25∙2 I	26.9	28.4	29∙8	31.5	32.8 I	34.7
8	25.0	27.5	31.1	33.0 I	35.1	37.2	38.9	41.1	42.9	45.3
9	31.6	34.8	39.4	41.7	44.1	47.0	49∙2	52.1 I	54.2 I	57.4
10	39.0	43.0	48.7	51.5 I	54.9	58.1	60.8	64.3	67.0	70.8
11	47.2	52.0	58.9	62,3 I	66.4	70.2	73.5	77.8 I	81.0 I	85.7
12	56.2	61.9	70.1	74.2	79.0	83.6	87.5	92.6 I	96.4 I	102
13	65.9	72.7	82.3	87.0 I	92.7	98.1	103	109 I	113 I	120
14	76.4	84.3	95.4	101 I	108	114	119	126 I	131 I	139
16	100	110	125	132 I	1 10	119	156	165 I	171 I	181
18	126	139	158	167	178	188	197	208	217	230
20	156	172	195	206 I	219	232	243	257 I	268 I	283
22	189	208	236	249 I	266	281	294	311 I	321 I	343
24	225	248	280	297 I	316	334	350	370	386	408
26	264	291	329	348 I	371	392	411	435	453 I	479
28	306	337	382	404	430	455	476	504	525 I	555
30	351	387	438	463	494	523	547	579 I	603 I	638
32	399	440	•198	527	562	594	622	658	686	725
36	505	557	631	667	711	752	787	833 I	868 I	918
40	624	688	779	824	878	929	972	1 030	1 070	1 130
44	755	832	942	997	1 060	1 120	1180	1 240	1 300	1 370
48	899	991	1 120	1 190	1 260	1 340	1 400	1 480	1 54()	1 630
52	1 050	1 160	1 320	1 390	1 480	1 570	1 640	I 740	1 810	1 920
56	1 220	1 350	1 530	1 610	1 720	1 820	1 910	2 020	2 100	2 220
60	1 10()	1 550	1 750	1 850	1 980	2 090	2 190	2 310	2 11()	2 550

注：钢丝最小破断拉力总和=最小破断拉力× 1.283₀

表A.25 34(M) × 7类钢丝绳

34(M)×7-FC 34(M)×7 WSC

典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
34(M)×7	1-6	102	6
36(M)×7	1-6	108	6

钢丝:绳直径范IIV

IO 〜60

16 〜6()

钢丝绳公称直径/

钢幺纟绳级

参考重量/ (kg/100 m)

1 570

1 770

1 960

钢總绳最小破断拉力/kN

纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯	纤维芯	钢芯
40.0	43.0	48.4	49.9	54.5	56.3	60.4	62.3
48√1	52.0	58.5 I	60.4	66.0	68.1	73,0	75.4
57.6	61.9	69.6 I	71.9	78.5	81.1	86.9	89.8
67.6	72.7	81.7 I	81.4	92.1	95.1	102 I	105
78.4	84.3	94.8 I	97.9	107	110	118	122
102	110	12 1 I	128	110	Ill	155 I	160
130	139	157	162	177	182	196	202
160	172	193 I	200	218	225	241 I	219
194	208	23 1 I	242	261	272	292	302
230	248	279 I	288	314	32 1	348	359
270	291	327 I	337	369	380	408 I	421
314	337	379 I	391	427	441	473 I	489
360	387	435 I	449	491	507	543 I	561
410	440	495	511	558	576	618	638
518	557	627 I	647	707	729	782	808
640	688	774 I	799	872	901	966	997
771	832	936 I	967	1 060	1 090	1 170	1 210
922	991	1 110	1 150	1 260	1 300	1 390	1 440
1 080	1 160	1 310 I	1 350	1 170	1 520	1 630	1 690
1 250	1 350	1 520 I	1 570	1 710	1 770	1 890	1 950
1 440	1 550	1 740 I	1 800	1 960	2 030	2 170	2 240

注：钢丝最小破断拉力总和=最小破断拉力X 1.334。


		J			钢丝绳
			≡⅛		结构

JkJk-KxJLJlX >*τ			Γ><χχ<ys
					35(W)×7
		i			40(W)×7
	35(4 典型纟	「)X7 与构图			35(W)X19S 35(W)×19V
钢丝绳
公称直径/	等专里域/ (kσ∕ 1 (K) m)			1 570
mm
IO	46.0			56.5
11	55.7			68.4
12	66.2			81.4
13	77.7			95.5
14			90.2	Ill
16			118	145
18			149	183
20			184	226
22			223	274 I
24			265	326
26			311	382 I
28			361	443
30			414	509
32			471	579
36			596	732
40			736	904
44			891	1 090
48	1		060	1 300
52	1		240	1 530
56	1		440	1 770
60	1		660	2 030
注：钢丝最小破断拉力总和=最小破断拉力× 1.287_o

典型结构					钢丝绳
股结构	外层钢税数				直径范围/ mm
	总数		每股
1-6 1-6 S 1-9-9 V 1-6-6/6	96 108 144 192		6 6 9 12		10 〜56 28 〜60 36 〜6() 36 〜6()
钢丝绳级
1 770		1 960		2 160
钢丝绳最小破断拉力/kN
63.7 77.1 91.8 108 125 163 206 255 308 367 431 500 573 652 826 1 020 1 230 1 470 1 720 2 OOO 2 290		70.6 85.4 102 119 138 181 229 282 342 406 477 553 635 723 914 1 130 1 370 1 630 1 910 2 210 2 540		75.6 91.5 109 128 148 194 245 302 366 435 511 593 680 774 980 1 210 1 460 1 740 2 040 2 370 2 720

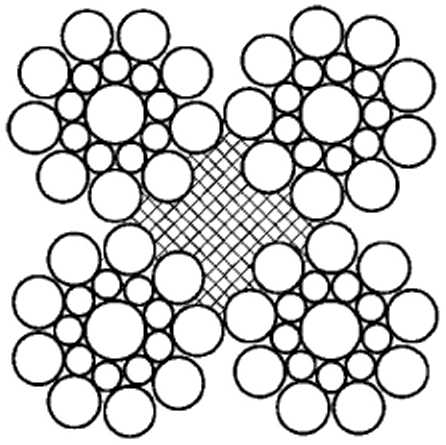

4× 19S-FC

典型结构图

典型结构
钢丝绳结构	股结构	外层钢丝数
钢丝绳结构	股结构	总数	每股
4X19S	1-9-9	36	9
4X25F	1-6-6F-12	48	12
4×26WS	1-5-5 + 5-10	40	10
4 X 31WS	1-6-6 + 6-12	48	12
4 X 36 WS	1-7-7+ 7F-14	56	14

钢丝绳直径范围/

8〜26

8〜32

IO 〜36

钢丝绳	参考重量/ (kg/100 m)	钢丝縄级
公称直径/		1 570	1 770	1 960
mm		钢丝绳最小破断拉力/kN
8	26.2	36.2	40.8	45.2
9	33.2	45.8	51.6	57.2
10	41.0	56.5	63.7	70.6
11	49.6	68.4	77.1	85.4
12	59.0	81.4	91.8	102
13	69.3	95.5	108	119
14	80.4	111	125	138
16	105	145	163	181
18	133	183	206	229
20	164	226	255	282
22	198	274	308	342
24	236	326	367	406
26	277	382	431	477
28	321	443	500	553
30	369	509	573	635
32	420	579	652	723
36	531	732	826	914

注：钢丝最小破断拉力总和=最小破断拉力×1.191₀

4XV39FC-FC 典型结构图

典型结构
钢丝绳	股结构	外层钢丝数
结构	股结构	总数	每股
4XV39FC	FC-9/15-15	60	15
4× V48SFC	FC-12/18-18	72	18

钢丝绳直径范围/

IO 〜44

16 〜48

钢丝绳公称直径/ mm	参考重量/ (kg/100 m)	钢丝縄级
		1 570	1 770	1 960
		钢丝绳最小破断拉力/kN
10	41.0	56.5	63.7	70.6
11	49.6	68∙4	77.1	85.4
12	59.0	81.4	91.8	102
13	69.3	95.5	108	119
14	80.4	111	125	138
16	105	145	163	181
18	133	183	206	229
2()	164	226	255	282
22	198	274	308	342
24	236	326	367	406
26	277	382	431	477
28	321	443	500	553
30	369	509	573	635
32	420	579	652	723
36	531	732	826	914
40	656	904	1 020	1 130
44	794	1 090	1 230	1 370
48	945	1 300	1 470	1 630

注：钢丝最小破断拉力总和=最小破断拉力×1.191₀

表A.29 1 ×7单股钢丝绳

钢總绳公称直径/ mm	参考重量/ (kg/100 πι)	公称金属横截面积/mm²	钢税绳级
			1 570	1 770	1 960
			钢税绳最小破断拉力/kN
0.6	0.19	0.22	0.31	0.34	0.38
1.2	0.75	0.86 J	1.22	1.38	1.52
1.5	1.17	1.35	1.91	2.15	2.38
1.8	1.69	1.91	2.75	3.10	3.43
2	2.09	2.40	3.39	3.82	4.23
3	4.70	5.40	7.63	8.60	9.53
4	8.35	9.60	13.6	15.3	16.9
5	13.1	15.0	21.2	23.9	26,5
6	18.8	21.6	30.5	34.4	38.1
7	25.6	29.4	41.5	46.8	51.9
8	33.4	38.4	54.3	61.2	67.7
9	42∙3	48.6	68.7	77.4	85.7
10	52.2	60.0	84.8	95.6	106
11	63.2	72.6	103	116	128
12	75.2	86.4	122	138	152
注：钢丝最小破断拉力总和=最小破断拉力Xi.hl

表A.30 1 × 19单股钢丝绳

钢總绳公称直径/ mm	参考重量/ (kg/100 πι)	公称金属横截面积/ (mm²)	钢丝绳级
			1 570	1 77()	1 960
			钢丝绳最小破断拉力/k、
1 2 3 4 L ɔ 6 7 8 9 10 11 12 13 14 15 16 18 20	0.51 2.03 4∙56 8∙11 12.7 18.3 24.8 32.4 4L1 50.7 61.3 73.0 85.7 99.4 114 130 164 203	0.59 I 2.35 I 5.29 I 9.41 I 14.7 21.2 I 28.8 I 37.6 I 47.6 I 58.8 I 71.1 84.7 99.4 I 115 132 151 191 236	0.83 3.33 7.49 13.3 20.8 30.0 40.8 53∙3 67,4 83.2 101 120 111 163 187 213 270 333	0.94 3.75 8.44 15.0 23.5 33.8 46.0 60.0 76.0 93.8 111 135 159 184 211 240 304 375	1.01 4.16 9.35 16.6 26.0 37.4 50.9 66,5 84,1 104 126 150 176 204 234 266 337 416
注：钢丝最小破断拉力总和=最小破断拉力×1.Ill_e

表A.31 1 ×37单股钢丝绳

钢丝绳公称直径/ mm	参考重量/ (kg∕100 m)	公称金属横截面积/(mm²)	钢丝绳级
			1 570	1 770	1 960
			钢税绳最小破断拉力/kN
1.4 2.1 3 4 5 6 7 8 9 IO 11 12 13 14 15 16 18 20 22 24 26 28	0.98 2.21 4.51 8.02 12.5 18.0 24.5 32.1 40.6 50J 60.6 72.1 81.7 98.2 113 128 162 200 242 289 339 393	1.11 2.56 I 5.23 9.31 14.5 20.9 28.5 37.2 47.1 58.2 70.4 83.8 98.3 I 114 J 131 I 149 J 188 I 233 I 282 I 335 I 393 456	1.51 3.39 7,23 12.9 20.1 28.9 39.4 51.4 65.1 80.4 97.3 116 136 158 181 206 260 322 389 463 513 63()	I. 70 3.82 8.16 II. 5 22.7 32.6 44.4 58.0 73.4 90.6 110 130 153 178 204 232 291 362 439 522 613 710	1.97 4.43 9,03 16.1 25.1 36.1 49.2 64.2 81.3 100 121 145 170 197 226 257 325 401 484 576 676 784
注：钢丝最小破断拉力总和=最小破断拉力×1.136_o

表A.32 1 ×61单股钢丝绳

钢丝绳公称直径/ mm	参考重量/ (kg∕100 m)	公称金属横截面积/(mmɔ	钢丝绳級
			1 570	1 770	1 960
			钢丝绳最小破断拉力/kN
16	125	154 I	205	231	256
17	141	173	231	261	289
18	158	194 I	259	292	324
19	176	217	289	326	361
20	195	240 I	320	361	400
22	236	290	388	437	484
24	281	345	461	520	576
26	329	405	541	610	676
29	382	470	673	759	841
30	438	540	721	812	900
32	499	614	820	924	1 020
34	563	693	926	1 040	1 160
36	631	777	1 040	1 170	1 290
注：钢税最小破断拉力总和=最小破断拉力×1.176₀

中华人民共和国

国家标准

钢丝绳通用技术条件

GB/T 201 18—2017

•X

中国标准出版社出版发行北京市朝阳区和平里西街甲2号(IOoo29) 北京市西城区三里河北街16号(IOOo45)

网址：www.spc.org.cn

服务热线：400-168-0010

2017年12月第一版

书号:155066 . 1-58772

版权专有侵权必究

中华人民共和国国家标准

钢丝绳通用技术条件

屮华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布

目 次

钢丝绳通用技术条件

钢丝绳的捻距 rope Iay ICngth

同向捻（ZZ SS）IanglHy

7.2.1纤维芯（FC）

7.2.2 钢芯（WC）

屮华人民共和国国家质量监督检验检疫总局岩布中国国家标准化管理委员会发布

目次
