ICS 47.020.99； 13.020.99
U 30
GB/T 36148.2—2018/ISO 17325-2： 2014
ShiPS and Inarine techno!Ogy—Marine environment PrOteCtiOn— Oil booms—Part 2: Strength and PerfOrmanCe requirements
(ISO 17325-2:2014,IDT)
2018-05-14 发布
2018-12-01 实施
GB/T 36148≪船舶与海上技术 海上环境保护 围油栏》分为以下4个部分：
——第1部分：设计要求3
第2部分：强度和性能要求；
——第3部分:端部连接器；
——第4部分:辅助设备。
本部分为GB/T 36148的第2部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分使用翻译法等同采用ISO 17325-2:2014«船舶与海上技术 海上环境保护 围油栏 第2 部分：强度和性能要求》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T 529 2008 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）
(ISo 34-1 ：2004,MOD)；
GB/T 7985—2005
GB/T 11547 2008
GB/T 21478—2016
2013,IDT)；
HG/T 2716 2008
输送带 织物芯输送带抗撕裂扩大性试验方法（is。505:1999 JDT）； 塑料耐液体化学试剂性能的测定（ISo 175s1999,MOD）；
船舶与海上技术海上环境保护溢油处理相关术语（ISo 16165：
橡胶或塑料涂覆织物 静态耐臭氧龟裂性能的测定（ISo 3011：1997,
IDT）O
本部分由全国船用机械标准化技术委员会（SΛC∕TC 137）提出并归口。
本部分起草单位：中国船舶工业综合技术经济研究院。
本部分主要起草人：魏华兴、魏伟、袁鑫。
1范围
作为GB/T 36148.1的补充,GB∕T 36148的本部分规定了围油栏详细的强度和性能要求以及相应 的试验方法。本部分没有涉及与使用相关的安全注意事项(若有)。本部分的使用者使用前有责任制定 适当的安全操作规程，并明确相关规定的适用范围。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 36148.1 2018船舶与海上技术 海上环境保护 围油栏 第1部分：设计要求(ISO 17325-1 ：2O14,IDT)
ISO 34-1硫化橡胶或热塑性橡胶抗撕裂强度的测定第1部分：裤形、直角形和新月形试样 (Rubber, VUlCaniZCd Or thermoplastic—DeterminatiOn Of tear StrCngth—Part 1 ∙ Trouser, angle and CrCSCCnt test PiCCCS)
ISO 175 塑料 确定耐液体化学试剂性能的试验方法(PIaStiC MethOdS Of test for the determination Of the effects Of immersion in IiqUid ChCmiCaIS)
ISO 505 输送带 织物芯输送带抗撕裂扩大性试验方法(COnVCyOr belts— MCthOd for the determination Of the tear propagation resistance Of textile ConVeyOr belts)
ISO 3011橡胶或塑料涂层纤维织品静态条件下耐臭氧龟裂性能的测定(RUbber- Or plastic-COatCd fabrics DCtCrminatiOn Of resistance to OZOnC CraCking UndCr StatiC COneIitiOnS)
ISO 16165 船舶与海上技术 海上环境保护 溢油处理相关术语(ShiPS and marine technoIOgy—MarinC CnVirOnmCnt PrOtCCtiOn—TCrminOlOgy relating to Oil SPilI response)
ISO 17325-3船舶与海上技术 海上环境保护 围油栏 第3部分：端部连接器(ShiPS and
marine technology—Marine environment PrOteCtiOn—Oil booms—Part 3: End COnneCtOrS)
3术语和定义
ISO 16165界定的以及下列术语和定义适用于本文件。
3.1
淡水 fresh Water
盐度小于500 mg∕L(0.5 PPt)的水。
3.2
咸水 SaIt Water
盐度大于32 000 mg∕L(32 PPt)的水。
4 一般性能要求
围油栏的一般性能要求如下：
a） 围油栏本体的主要构成材料应具有耐油性和耐水性，在正常条件下长时间贮存过程中应不易 老化；
b） 围油栏应具有足够的结构强度以承受正常拖带、布放和回收等应用过程中的作用力；
C）安装在油船上或在易爆环境中使用的围油栏应采取保护措施，以免围油栏与船体或其他金属 部件摩擦而产生火星；
d）围油栏应易于保存,在布放、展开或回收过程中不应对操作人员造成伤害；
C）连接件不应对围油栏的漂浮稳定性产生影响，且应确保使用安全。在任何条件下连接件应与 整个围油栏的破断强度相匹配。见ISo 17325-3o
5材料性能和试验
围油栏制造商应提供合格证书，证明用于围油栏本体、零部件、连接件,尤其是受拉构件的所有材料 是合适的。因为围油栏整体的破断强度取决于正确的加工制作，整个围油栏应进行5.3.4规定的破断 强度试验。
以下试验供确定围油栏零部件的适用性。所有试验结果应记录在制造商的证书中。
5.1强度验证
制造商应提供围油栏强度和尺寸的计算结果，并应考虑在预期应用过程中可能产生的各种作用力， 见GB/T 36148.1-2018第8章。应考虑的主要零部件包括但不局限于以下部件：
a） 受拉构件,例如链条、绳、带等；
b） 围油栏本体材料；
C）浮体材料，
d）端部连接器。
注：见 ISo 17325-3.
5.2零部件试验
围油栏零部件试验由制造商按下述方法进行和验证。
5.2.1耐油性能
制造商应按照ISO 175规定的方法进行试验验证，并将试验结果记录在合格证书中。
5.2.2耐候性能
制造商应按照ISO 3011规定的方法进行试验验证，并将试验结果记录在合格证书中。
5.2.3围油栏本体的抗撕裂强度
制造商应按照ISO 34-1和ISO 505规定的方法进行试验验证,并将试验结果记录在合格证书中。
5.3围油栏总装后的整体试验
围油栏全部装配完成后,应由认可机构进行如下试验。
5.3.1外观检査
用目视的方法检验围油栏本体和连接件，不应有任何缺陷。
5.3.2浮力试验
使围油栏在淡水或咸水中漂浮，在围油栏中心部分附近任意选取三个不同的点，测最围油栏的干舷 和吃水值,并记录下这些数据。根据这些数据可按GB/T 36148.1-2018的表1对围油栏进行分类。
5.3.3气室泄漏试验（仅适用于充气式围油栏）
使气室充气到最高工作压力，保持1 h后,气室内部压力损失应低于最高工作压力的10%。
5.3.4破断强度试验
为了验证整个围油栏的功能,应从一批产品中抽取一个全尺寸产品作为试验样品进行破断强度试 验。该试验样品应包括所有的附件，例如端部连接器和拖带装置等。应使围油栏漂浮在作业位置进行 试验。
最终产品应与经过试验验证的样品保持相同。
破断强度试验应在下述试验要求条件下进行。
5.3.4.1试验设施

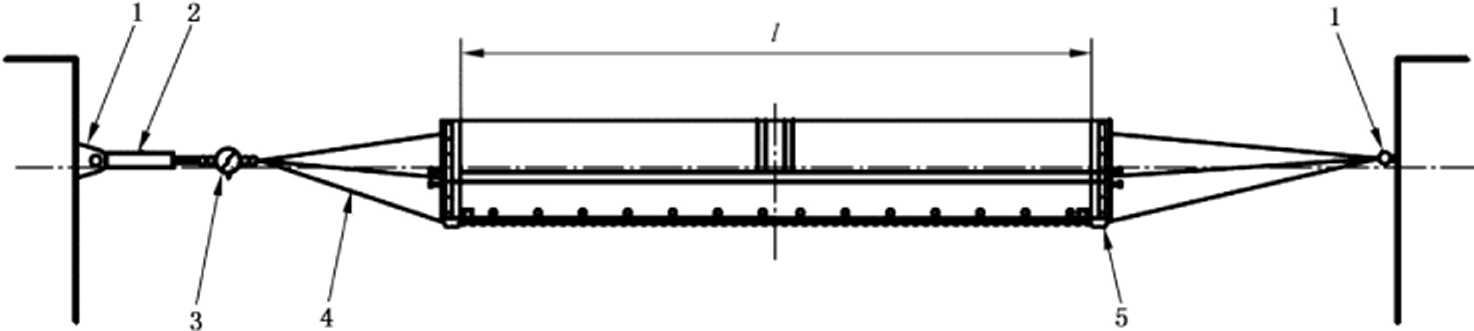

试验设施应为围油栏试验样品、拉伸设备和图1中所示的试验装置提供充足的拉伸空间。图1中, 围油栏被投放在平直的位置，处于漂浮状态，没有水流和波浪。它承受纵向拉力直至破断或结构失效。
要求有一个合适的拉力计测量并记录围油栏试样上承受的载荷。
说明：
1 —固定点；
2— 液压缸；
3— 拉力计；
4— —拖绳；
5— —围油栏接头;
I——围油栏全长•
图1试验布置
5.3.4.2试验样品
试验应在一段完整的围油栏样品上进行。试验样品应包括：每端有一个拖带装置，与制造商提供或 推荐的同类型端部连接器连接，以及围油栏作业需要的所有附件。
只有当一段围油栏的尺寸超过了试验设施的尺寸，围油栏的长度才可被缩短,但仅应使用与原围油
栏尺寸相同的完整的围油栏段。这应记录在试验报告中。
5.3.4.3 试验程序
试验样品应装在试验设施的端部支撩和拉力计之间，两端的拖带装置分別与端部连接器连接。
在围油栏上施加载荷，拉伸应力以线性方式增加，注意失效指示。试验应一直持续直到结构完全 失效。
5.3.4.4多个样品试验
若制造商想要进行多个试验样品试验，且这些样品设计和制造方法相同，仅尺寸不同，可从所有试 验样品中抽取1/3但不少于3个分别进行试验。试验样品尺寸由试验机构任意选取。
若多个样品试验中有一个试验样品试验不合格，则应对其他所有试验样品分别进行试验。
5.3.4.5 记录
试验前,应确定围油栏试验样品的设计图样、零部件清单、零部件（例如带、绳、链条等）供应商的质 量证明书，以及按照GB/T 36148.1-2018规定划分的类别。记录的数据应包括对试验装置以及围油 栏结构出现局部失效和完全失效时的作用力的描述。
5.3.4.6合格判据
破断强度检验证书的有效性不受时间限制。但是，若围油栏的任何结构部件（例如本体材料、受拉 构件等）或采用的制造方法发生变化,则该检验证书将自动失效。
参考文献
LIJ ISO 1432 RllbbCr,vulcanized Or thermoplastic- DCtCrmination Of iow-tcmpcraturc StiffCning (GChman test)
「2] ISO 1817 RUbber,vulcanized Or thermoplastic DCtCrminatiOn Of the CffCCt Of IiqUidS
[3] ISO 2411 RUbber- Or PlaStiC-COated fabrics Determination Of COating adhesion
「4] ISO 4649 RUbbCr♦ vulcanized Or thermoplastic DetCrminatiOn Of abrasion resistance USing a rotating CylindriCal CIrUm device
[5] ISo 4675 RUbber- Or PlaStiC-COated fabrics—IOW-temperature bend test
[6] ISO 5470-1 RUbbCr- Or plastic-coated fabrics DeterminatiOn Of abrasion resistance Part 1: Taber abradcr
[7] ΛSTM D4157-13 Standard test method for abrasion resistance Of textile fabrics(OSCiIiatOry CyIindCr method)
[8- ASTM F1093-99 Standard test method for tensile StrCngth CharaCtCriStiCS Of Oil SPilI response booms
「9] ASTM F1523-94 Standard guide for selection Of booms in accordance With Water body classifications
LlOJ JIS F 9900-1 ,Specification for boom—Part 1:BOdy
[11] JIS F 9900-21Specification for boom一Part 2 ：COnnCCtOrS
