a）圆角
ICS 29.060.10
K 11
^綜蒸縁沮陵綵:舟爲:•:密・・：：：・^^ ∕⅜iiiiιO⅜Mil∣p⅜
∖∙.∙---L-. I .
∖ -ɪ, —ʌ [ .................. ɪ
^liHlbiMItoF
GB/T 5585.1—2018
代替 GB/T 5585.1—2005
COPPer Or aluminium and its alloy bus bars for electrical PUrPOSeS— Part 1: COPPer and COPPer alloy bus bars
2018-12-28 发布
2019-07-01 实施
GB/T 5585≪电工用铜、铝及其合金母线》分为两个部分：
——第1部分：铜和铜合金母线；
—第2部分：铝和铝合金母线。
木部分为GB/T 5585的第1部分。
本部分按照GlVT 1.1—2009给出的规则起草。
本部分代替GB/T 5585.1—2005《电工用铜、铝及其合金母线 第1部分：铜和铜合金母线》，与 GB/T 5585.1—2005相比主要技术变化如下：
——修改了铜合金母线名称,将“银铜合金”全部更改为“铜银合金”（见4.1,2005年版3.2和4.3）；
——规范了代号和产品表示方法（见4.1和4.2,2005年版3.2和3.3）；
——修改了铜合金母线的化学成分（见5.3中的表2,2005年版4.3中的表1）；
——在“表3铜和铜合金母线规格”中增加了表注（见表3,2005年版的表2）；
——规范了试验分类的表述（见8.1,2005年版7.1）；
修改了对标志的表述（见9.3,2005年版8.3）。
本部分由中国电器工业协会提出。
本部分由全国裸电线标准化技术委员会（SAC/TC 422）归口。
本部分起草单位：上海电缆研究所有限公司、江阴电工合金股份有限公司、中天合金技术有限公司、 重庆鸽牌电线电缆有限公司、浙江力博实业股份有限公司、贵州晟展峰新材料科技有限公司、正泰电气 股份有限公司、国网电力科学研究院武汉南瑞有限责任公司。
本部分主要起草人：蔡西川、徐容、郑秋、冯岳军、王英华、陈文怡、徐高磊、朱锋、唐应斌、王利民。
本部分所代替标准的历次版本发布情况为：
——GB 5585.1—1985；
——GB 5585.2—1985；
——GB/T 5585.1—2005o
Ill
1范围
GB/T 5585的本部分规定了电工用铜和铜合金母线的代号和产品表示方法、技术要求、试验、交货 长度和质量、验收规则、产品合格证及包装、标志、运输和贮存。
本部分适用于电工用铜和铜合金母线（亦称铜和铜合金排）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GB/T 321优先数和优先数系
屯工•术语电缆
电线电缆电性能试验方法 第2部分：金属材料电阻率试验 裸电线试验方法 裸电线试验方法 裸电线试验方法 裸电线试验方法
GB/T 2900.10
GB/T 3048.2
第2部分 第3部分 第6部分 第8部分
GB/T 4909.2
尺寸测量
拉力试验
弯曲试验单向弯曲
硬度试验布氏法
GB/T 4909.3
GB/T 4909.6
GB/T 4909.8
铜及铜合金化学分析方法 第1部分：铜含量的测定
GB/T 5121.1 3术语和定义
GB/T 2900.10界定的以及下列术语和定义适用于本文件。
3.1
规格 dimensions
母线的尺寸规格，用母线截而厚度和宽度的标称尺寸a×b表示。
3.2
平直度 StraightneSS
母线任意平面静置于一基准面上.该面上任意点对于基准面的最大垂直距离。
4代号和产品表示方法
4.1代号
表1铜和铜合金母线的代号
|
代号分类 |
代号• |
名称 |
|
材料种类代号“ |
TM |
铜母线 |
|
THlIM |
一类铜银合金母线 | |
|
TH12M |
二类铜银合金母线 | |
|
截面形状代号h |
B |
圆边 |
|
Q |
全圖边 | |
|
状态代号 |
R |
软态 |
|
Y |
硬态 | |
|
•*对于不同类别的合金.用字母后面的第1位数字表示，“1”表示铜银合金；相同类别而含量不同的合金,用 字母TI”后面的第2位数字表示。 ♦当母线的截面形状为圆角时，其截而形状代号省略。_____________________________ | ||
4.2产品表示方法

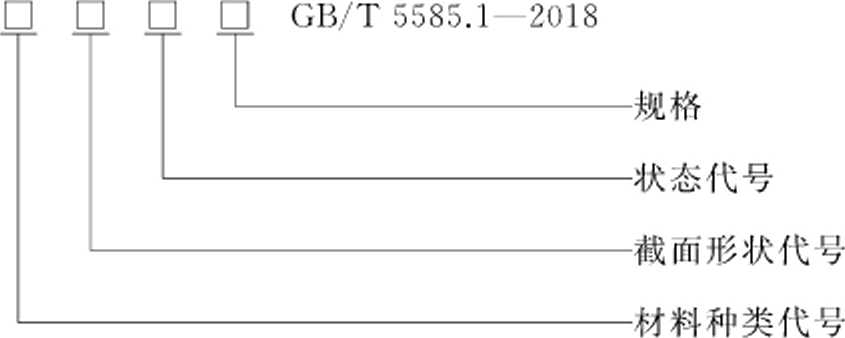

4.2.1产品型号的组成和排列顺序依次为材料种类代号、截而形状代号、状态代号。
4.2.2产品用型号、规格和标准编号表示。
4.2.3产品表示示例。
示例 1： TlllIMY IoXIOO GB/T 5585.1 2018 表示：
I员I角一类铜银合金母线，厚度为10.00 mm∙宽度为100.00 mm∙硬态。
示例 2： TMBR 10X100 GB/T 5585.1—2018 表示：
圆边铜母线,厚度为10.00 mm,宽度为100.00 mm,软态。
5技术要求
5.1铜和铜合金母线的截面形状
母线的截面形状如图1所示。圆边母线截面的圆弧应相对于产品轴线完全对称,圆弧转角处应进 行过渡处理。全圆边母线圆边半径•，”应为厚度七”的一半。圆角、圆边和全圆边的半径及其偏差 应符合5.5的规定。

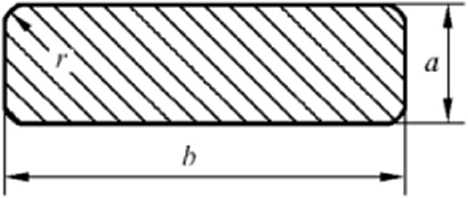

a）圆角

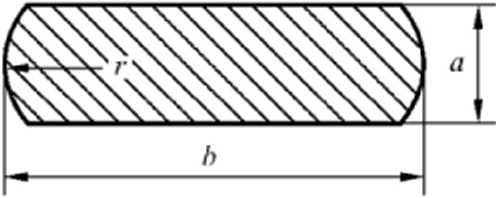

b）圆边
单位为麾米

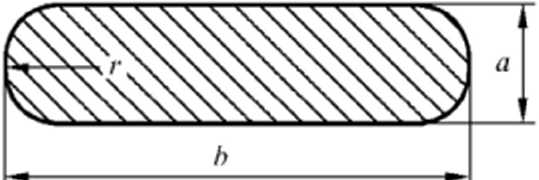

C）全圆边
说明：
a——厚度即窄边尺寸;
b——宽度即宽边尺寸;
，--圆角或圆边半径。
图1铜和铜合金母线截面形状
5.2铜合金母线的技术指标
铜合金母线的各项技术指标如无规定，即与铜母线规定一致。
5.3铜和铜合金母线化学成分
铜和铜合金母絞的化学成分应符合表2规定。
表2铜和铜合金母线的化学成分
|
材料种类 |
化学成分 % | |
|
铜加银 久小F |
其中含银 | |
|
TM |
99.90 | |
|
THllM |
99.90 |
0.08 〜0.15 |
|
TII12M |
99.90 |
0.15〜0.25（不包括 0.15） |
5.4尺寸及偏差
5.4.1铜和铜合金母线的截面尺寸范围为:
---2.24 mm≤α ≤50.00 mm；
---16.00 mm≤6≤400.00 mm0
铜和铜合金母线规格系列见表3。
表3铜和铜合金母线的规格
单位为毫米
|
宽度6 |
厚度" | ||||||||||||||||||||||||||||||||||||||
|
2.24β |
2.36 |
2.5O∙ |
2,65 |
2.S0∙ |
3.00 |
3∙15∙ |
3.35 |
3∙55∙ |
3.75 |
4.00- |
4.25 |
4.50- |
4.75 |
5.00- |
5.30 |
5.60 • |
6.00 |
6.30- |
6.70 |
7.10β |
8.00- |
9∙00∙ |
10.00- |
11.20- |
12.50- |
14.00- |
16.00∙ |
18.00- |
20.00- |
22.40- |
25.00- |
28.00 . |
31.50- |
35.50- |
10.00 • |
«5.00- |
SH.OO∙ | ||
|
1G.OO∙ |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||||||||||||||
|
17.00 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | ||||||||||||||||||||||
|
18.00- |
O |
O |
O |
O |
O |
Cv |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
19.00 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | ||||||||||||||||||||||
|
20.00 . |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
21.20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | |||||||||||||||||||||
|
22.40* |
O |
O |
O |
O |
o |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | |||||||||||||||||||||
|
23.60 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | |||||||||||||||||||||
|
25.0Oe |
O |
O |
O |
Cv |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | |||||||||||||||||||
|
2G.50 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | |||||||||||||||||||||
|
28.00 • |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
30.00 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— | |||||||||||||||||||||
|
31.50* |
o |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
33.5Q |
— | ||||||||||||||||||||||||||||||||||||||
|
35.50β |
o |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | |||||||||||||||||||
|
40.00* |
例， |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
45.00, |
2.24, |
R20系列 |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||
|
50.00β |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
56.00β |
[-2。J EU ⅞¾7U a×b 为 R20×R2。优 I I a×b为R20×R40或R4Q/R2O的中间规格 I — I UXb为RIoXR40不推祥規格 |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | |||||||||||||||
|
63.0(Γ |
O |
O |
O |
O |
0 |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
71.00β |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
。 |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
80.00β |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
90.00, |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
100" |
() |
O |
O |
O |
O |
O |
O |
O |
O |
Q |
O |
Q |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||
|
112.00β |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
125.00* |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
140" |
O |
O |
O |
O |
O |
Q |
O |
Q |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
160.0Oa |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||
|
180的 |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||||||||||
|
200" |
O |
O |
O |
O |
O |
O |
O |
O |
O | ||||||||||||||||||||||||||||||
|
250.00* |
O |
O |
O | ||||||||||||||||||||||||||||||||||||
|
315.00, |
O | ||||||||||||||||||||||||||||||||||||||
|
400.00* | |||||||||||||||||||||||||||||||||||||||
注：经供需双方协商，可供应其他规格铜和铜合金母线。
5585∙1I2≡8
5.4.2铜和铜合金母•线的标称尺寸。和厶的规格系列采用GB/T 321中的R2O和R40优先数系。设 计选用时应遵守下列规定：
a） 。与。均为R20系列的规格为优先规格；
b） α与b中有一个是R20.另一个为R-IO系列的规格为中间规格；
C）。与厶均为R40系列的规格为不推荐规格。
5.4.3铜和铜合金母线厚度。的偏差由其宽度厶决定，应符合表4的规定。
表4铜和铜合金母线的厚度偏差 单位为毫米
|
厚度3 |
宽度b | |||
|
Z≤35∙5O |
35.5O<⅛≤1OO.OO |
100.00<Z>≤200.00 |
6>200.00 | |
|
^≤2.80 |
±0.03 |
— |
— |
— |
|
2.80<t∕≤4.75 |
±0.05 |
±0.08 |
— |
— |
|
4.75<tz≤12∙50 |
±0.07 |
±0.09 |
±0.12 |
±0.30 |
|
12.50<t∕≤25.00 |
±0.10 |
±0.11 |
±0.13 |
±0.30 |
|
々>25.00 |
±0.15 |
±0∙15 |
±0.15 |
— |
5.4.4铜和铜合金母絞宽度b的偏差应符合表5的规定。
表5铜和铜合金母线的宽度偏差 单位为毫米
|
宽度b |
偏差 |
|
6≤25.00 |
÷0.13 |
|
25.00<^≤35.50 |
±0.15 |
|
35.50<Λ≤100.00 |
士 0.30 |
|
Λ>100.00 |
±0.3⅛b |
5.5铜和铜合金母线的圆角及圆边半径
5.5.1当^≤6.30 mm时，可以有半径不大于1.5 mm的圆角，当α≥6.70 mm时.可以有半径不大于
2.0 mm的圆角o
5.5.2如特殊需要•铜和铜合金以•线可有符合表6规定的圆角半径、
表6铜和铜合金母线的圆角半径 单位为毫米
|
厚度“ |
圆角半径r | |
|
标称 |
偏差 | |
|
^≤2.80 |
0.5a |
±25⅝r |
|
2.80<α≤4.75 |
0.8 | |
|
4.75<^≤12.50 |
1.2 | |
|
12.50<α≤25.00 |
1.6 | |
|
α >25.00 |
3.2 | |
5.5.3如特殊需要，铜和铜合金母线可有符合表7规定的圆边半径ro
表7铜和铜合金母线的圆边半径 单位为璧米
|
厚度a |
圆角半径尸 | |
|
标称 |
偏差 | |
|
^≤4.75 |
1.25α |
± 50%ι |
|
6z≥5.OO |
1.25α |
±25%。 |
5.5.4如特殊需要，铜和铜合金母线可有全圆边，全圆边半径厂应为母线厚度。的一半.全圆边半径偏 差为O〜12.5%。，单位为毫米。
5.6铜和铜合金母线截面积
5.6.1圆角铜和铜合金母线截面积S按式(1)计算.单位为平方毫米(mm2)：
5.6.2圆边铜和铜合金母线截面积S按式(2)计算，单位为平方毫米(mm2)：
5.6.3全圖边铜和铜合金母线截面积S按式(3)计算，单位为平方臺米(mm2)：
5.7平直度
5.7.1窄边平直度
硬态铜和铜合金母线在Im长度内窄边平直度应符合表8的规定。
表8铜和铜母线的窄边平直度 单位为毫米
|
规格 |
平直度 |
|
2.80<u≤16.00 50.00<Z∕≤150.00 |
≤2 |
|
其他规格 |
≤4 |
5.7.2宽边平直度
硬态铜和铜合金母线在1 m长度内宽边平直度应不超过5 mmφ
5.7.3平直度测量方法
将规定长度试样的被测面置于基准平板上.用塞尺宜接测量被测面和基准平面间最大间隙距离。
5.8机械性能
5.8.1抗拉强度、伸长率及硬度
铜和铜合金母线的抗拉强度、伸长率及硬度应符合表9的规定。
表9铜和铜合金母线的抗拉强度、伸长率和硬度
|
状态 |
抗拉强度 MPa |
伸K率 X |
布氏硬度 IIB |
|
R |
>206 |
≥35 |
— |
|
Y |
— |
≥65 |
5.8.2 弯曲
5.8.2.1铜和铜合金母线的宽边弯曲90°,表面应不出现裂纹，弯曲圆柱的直径应按厚度。的尺寸选定, 应符合表10的规定。
5.8.2.2如需弯曲铜和铜合金母絞的窄边，其弯曲角度和弯曲半径由供需双方协商规定。
表10宽边的弯曲圆柱直径 单位为尾米
|
厚度Ci |
弯的圆柱直径 |
|
^≤2.80 |
4 |
|
2.80<^≤4.75 |
8 |
|
4.75<u≤10.00 |
16 |
|
10.00<α≤25.00 |
32 |
|
α >25.00 |
64 |
5.9电性能
5.9.1铜和铜合金母线20 °C时的电阻率应符合表11的规定。
表11铜和铜合金母线的电阻率
|
状态 |
20 °C直流电阻率 Q ∙ mm2/m |
导电率 ⅝IACS |
|
R |
≤0.017 241 |
≥100 |
|
Y |
≤0.017 77 |
≥97 |
5.9.2计算时.20 °C时铜和铜合金母•线的物理参数应取下列数值：
——密度：8.89 g/cm'
—线膨胀系数：0.000 017 OC-I ；
——电阻温度系数：软态0.003 93 OC-1 ；硬态0.003 81 OC-Io
5.10接头
成品铜和铜合金母线不准许有接头。
5.11表面质量
5.11.1铜和铜合金母线表面应光洁、平整，不应有与良好工业产品不相称的任何缺陷。
5.11.2铜和铜合金母线圆角、圆边处不应有飞边、毛刺及裂匚I。
6试验
铜和铜合金母线产品应按表12的规定进行试验。其中.电阻率试验可采用其他合适的试验方法代 替.当有争议吋•应采用GB/T 3048.2规定的方法作为基准试验方法。
表12试验要求
|
序号 |
项目名称 |
技术要求 |
试验类型 |
试验方法 |
|
1 |
尺寸及偏差 |
符合5.4规定 |
T.R |
GB/T 4909.2 |
|
2 |
圆角、圆边 |
符合5.5规定 |
T,S |
GB/T 4909.2 |
|
3 |
平直度 |
符合5.7规定 |
T.S |
5.7.3 |
|
4 |
抗拉强度 |
符合5.8.1规定 |
T.S |
GB/T 4909.3 |
|
5 |
伸长率 |
符合5.8.1规定 |
T,S |
GB/T 4909.3 |
|
6 |
硬度 |
符合5.8.1规定 |
T・S |
GB/T 4909.8 |
|
7 |
弯曲 |
符合5.8.2规定 |
T.S |
GB/T 4909.6 |
|
8 |
电阻率 |
符合5.9规定 |
τ,s |
GB/T 3048.2 |
|
9 |
表而质量 |
符合5.11规定 |
T,R |
正常目力检査 |
|
10 |
化学成分 |
符合5.3规定 |
T |
GB/T 5121.1 |
7交货长度和质量 7.1每根铜和铜合金母线的交货长度应符合表13的规定。
表13交货长度
|
产品名称 |
交货长度 | |
|
标准 |
短段 | |
|
铜和铜合金母线 |
2 m〜9 m |
长度不小于1.5 m.数量不超过交货总质量的10% |
7.2铜和铜合金母线按质量交货时应符合表14的规定。
表14交货质量
|
产品名称 |
交货长度 | |
|
标准 |
短段 | |
|
铜和铜合金母线 |
40 kg〜100 kg |
最小质量不小于15 kg.数量不超过交货总质量的15% |
7.3根据双方协议，允许任何长度或质量的铜和铜合金母•线交货。
8验收规则
8.1试验分类
8.1.1本部分规定的试验类型分为例行试验（代号为R）、抽样试验（代号为S）和型式试验（代号为T）O
8
8.1.2每一批量产品交货时应进行例行试验（即对全部交货产品逬行的试验）和抽样试验。每一批产 品应由供货方质量部门进行例行试验和抽样试验，合格后方可出厂。
8.1.3型式试验用于检验母线的主要性能，对于新设计的母线或用新的生产工艺生产的母线，试验只 做一次，并且仅当其设计或生产工艺改变之后试抢才重做。型式试验只在符合所有有关例行及抽样试 验要求的母线上进行。
8.1.4试验项目和试验类型应符合表12的规定。
8.2抽样规则
产品的抽样规则山供需双方协商确定.如需方未提出要求.则按供货方的规定执行。
8.3合格判定
所有试验项目的试验结果均应符合表12的规定。
抽样试验有任一项不合格吋,应对不合格试验项冃逬行加倍抽样试验，如仍不合格.应进行100% 检验，其中合格的产品可以提供交货。
9产品合格证及包装、标志、运输和贮存
9.1产品合格证
每件包装内应附有供货方质量检验部门签发的产品合格证；每批产品应附有供货方质量检验部门 出具的出厂检验报告。
9.2包装
按长度交货时应为成捆或成箱包装.按质量交货时应成盘、成圈或成捆包装。每个包装件应为同一 型号、同一规格.成卷或成盘的包装件.产品应为一整根。
产品应妥善包装，至少捆扎三处.并用麻布或类似材料包扎。应有防潮、防腐及防机械损伤措施。
9.3 标志
每个包装件上应附有标签标明：
a）制造厂名称、商标和厂址；
b ）产品名称；
C）产品型号、规格；
d） 产品批号；
e） 毛重、净重、K度；
f） 出厂日期：年 月 日；
g） 本部分编号。
9.4运输和贮存
在正常的装卸、运输和贮存屮•应注意避免损伤产品。
中华人民共和国
国家标准
电工用铜、铝及其合金母线
第1部分：铜和铜合金母线
GB/T 5585.1—2018
关
中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(IOOO45)
网 ⅛E ： www.spc.org.cn
服务热线:400-168-0010
2018年12月第一版
*
书号:155066 • 1-61799
版权专有侵权必究
