加油（气）站油（气）储存罐体

阻隔防爆技术要求

SPeCifiCatiOnS Of SeParate and explosion-proof techniques for OiI (gas) StOrage tanks in PetrOl (gas) StatiOnS

2021-02-19 发布

2021-08-01 实施

中华人民共和国应急管理部发布

本文件主要起草人:魏利军、徐曦萌、蒋军成、鲁长波、王如君、吴昊、安高军、多英全、王媛媛、潘勇、宋占兵、师立晨、杨春生、陈思凝、杨国梁、王晓兵、曹梦然、马大庆、黄兰、王黎珂、李思斯、孙明亮、臧充光、郭学永、路帅、臧洪龙、郑哲。

本文件及其所代替文件的历次版本发布情况为：

--2005年首次发布为AQ 3001—2005；

——本次为第一次修订。

加油（气）站油（气）储存罐体阻隔防爆技术要求

1范围

本文件规定了采用阻隔防爆技术的加油（气）站油（气）储存罐体的要求、检测方法、检验规则、分类与标记和技术文件。

本文件适用于加油（气）站油（气）储存罐体（以下简称“储罐”）阻隔防爆的设计、制造、安装和验收。本文件中加气站储罐技术要求仅适用于液化石油气（LPG）储罐,不适用于压缩天然气（CNG）,液化天然气（LNG）和液化-压缩天然气（L-CNG）储罐。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GBZ 2.1，作场，有害因嘛业臨限娜胸部跚鵬有害因素1 I

GB/T 150（所有部分）压力容器

GB/T 228.1金4材料俪伸賑肉k部独灘嬲嬲獅鵬k

GB/T 258轻质石油产品酸度测定法

GB/T 1041塑料压缩性能的测定

GB/T 6324. 2有机化工产品试验方法第2部分：挥发性有机液体水浴上蒸发后干残渣的测定

GB/T 6344软质泡沫聚合材料拉伸强度和断裂伸长率的测定

GB/T 6540石油产品颜色测定法

GB/T 8019燃料胶质含量的测定喷射蒸发法

GB 8624—2012建筑材料及制品燃烧性能分级

GB 15322.1可燃气体探测器第1部分:工业及商业用途点型可燃气体探测器

GB 15322. 3可燃气体探测器第3部分:工业及商业用途便携式可燃气体探测器

GB 15322. 4可燃气体探测器第4部分:工业及商业用途线型光束可燃气体探测器

GB/T 23799车用甲醇汽油（M85）

GB 30871化学品生产单位特殊作业安全规范

GB/T 31838. 2固体绝缘材料介电和电阻特性第2部分：电阻特性（DC方法）体积电阻和体积电阻率

GB 32100法人和其他组织统一社会信用代码编码规则

AQ 3020钢制常压储罐第1部分:储存对水有污染的易燃和不易燃液体的埋地卧式圆筒形单层和双层储罐

JT/T 1046-2016道路运输车辆油箱及液体燃料运输罐体阻隔防爆安全技术要求

TSG 21固定式压力容器安全技术监察规程

3术语和定义

下列术语和定义适用于本文件。

3. 1

阻隔防爆技术 SeParate and explosion-PrOOf technoIOgy

通过在储存燃料介质的储罐填充阻隔防爆材料及相应配套部件,形成众多分隔空间，阻止火焰的迅速传播与能量的瞬间释放,破坏储罐内存储介质的爆炸条件,从而防止爆炸发生的技术。

3.2

容积降低率 reduction ratio Of effective VOIUme

储罐在填充阻隔防爆材料及其相应配套部件前后容积的差值与未填充时的容积之比。

3.3

填充密度 filling denSity

阻隔防爆材料填充储罐后，阻隔防爆材料的质量与容器容积之比。

3.4

留空率 CreViCe rate

阻隔防爆材料填充储罐后,未填充空间的容积与容器容积之比。

3.5

二次爆炸 forced explosion

储罐内的介质被抛撒并与空气混合后发生的爆炸。

3.6

燃爆增压 PreSSUre increases by burning explosion

密闭容器内储存介质燃爆后不同位置的燃爆压力峰值的平均值与燃爆前初始压力的差值。

3.7

静爆试验 StatiC explosion test

将炸药置于储存介质气液界面引爆,考察储存介质是否发生二次爆炸的试验。

3.8

烤燃试验 COOk-Off test

将装有储存介质的试验容器置于火上烘烤,考察其燃爆特性的试验。

3.9

破甲战斗部穿透试验 ShaPed Charge Warhead PerfOrating test

利用破甲战斗部引爆后形成的金属射流穿透盛有燃料的试验容器,考察其燃爆特性的试验。

4要求

4. 1储罐要求

4. 1. 1常压容器应符合AQ 3020的要求。

4. 1.2压力容器应符合GB 150（所有部分）和TSG 21的要求。

4.2阻隔防爆技术一般要求

4.2. 1储罐容积降低率应不大于6%。

4. 2.2阻隔防爆材料应能采用机械化方式安装、机械化方式取出和机械化方式清洗。

4.3阻隔防爆材料要求

4. 3. 1体积电阻率应不大于1. OXlO⁸ Ω ∙ m_o

4. 3. 2燃烧性能等级应满足GB 8624的B?级。

4. 3.3相容性试验前后，阻隔防爆材料的力学性能及储存介质的理化性能指标变化值不超出其精密度测量范围。

4. 3.4振动耐久性试验后,碎屑质量应不大于1. O mg∕L₀

4.4阻隔防爆性能要求

4. 4. 1燃爆增压试验中,试验容器内燃爆增压值应不大于0.14 MPa_O

4. 4.2静爆试验中,试验容器内储存介质不发生二次爆炸。

4. 4.3烤燃试验中,试验容器内储存介质不发生二次爆炸。

4. 4.4破甲战斗部穿透试验中，采用阻隔防爆技术的试验容器油气爆炸高温区持续时间较未采用阻隔防爆技术的试验容器降低幅度不低于80%。

4.5储罐清洗

罐体内的特殊作业应符合GB 30871的规定,阻隔防爆材料安装前,应对罐体进行清洗。

a）检查并确定储罐渗漏试验用试剂。

b）应选择毒性较低、非易燃易爆的清洗剂进行清洗作业。

C）罐体清洗完毕后,应对罐体内作业的安全性进行分析，内容及合格标准如下：

D 罐体内氧含量应为18%〜21%,在富氧环境下应不大于23. 5% ；

2）罐体内有毒气体（物质）浓度应符合GBZ 2.1的规定；

3）專体部测M粧或瞰气懺啓炸下限大于或等于4%时,个测f度应小于0.5% （体积分数）；

4）当罐体内被测的气体或可燃气体的爆炸下限小于4%时,其被测浓度应不大于0. 2%（体积分数）。

4.6阻隔防爆材料的安装

经清洗作业,检验安全分析合格后进行阻隔防爆材料安装。储罐内的特殊作业应符合GB 30871 的规定。按储罐和所储存介质的要求,选用不同材质和不同规格的阻隔防爆材料,应保证不污染储存介质,不被储存介质腐蚀。阻隔防爆材料应符合4.2、4.3、4.4的要求。阻隔防爆材料的安装应满足以下要求：

a）填充密度不大于80 kg∕m³ ；

b）储罐容积小于25 m，时，留空率不大于8%,其他情况下留空率不大于10%；

C）阻隔防爆材料安装时,防爆材料不应进入储罐的装卸管路,不应影响储罐的功能。

4.7阻隔防爆材料的维护

阻隔防爆材料应按储罐定期检验周期的要求进行清洗。

5检测方法

5. 1储罐检测

5. 1. 1常压容器的检测应符合AQ 3020中规定的检测方法与要求。

5. 1.2压力容器的检测应符合GB 150（所有部分）和TSG 21中规定的检测方法与要求。
- 5.2 一般性能检测

罐体的容积降低率测试应符合JT/T 1046-2016附录A要求。

5.3阻隔防爆材料检测

5.3. 1体积电阻率测定应符合GB/T 31838. 2要求。

5. 3.2阻隔防爆材料的燃烧性能等级测定应符合GB 8624要求。

5.3.3相容性试验前后，阻隔防爆材料力学性能和储存介质理化性能的测试和变化值计算应符合相容性试验（见附录A）的要求。

5. 3. 4振动耐久性试验应符合JT/T 1046—2016附录C要求_O

5.4防爆性能检测

5.4. 1燃爆增压试验应符合JT/T 1046—2016附录D要求。

5. 4. 2静爆试验应符合JT/T 1046—2016附录E要求。

5.4.3烤燃试验应符合JT/T 1046—2016附录F要求。

5.4.4破甲战斗部穿透试验应符合JT/T 1046—2016附录G要求。

5.5清洗作业安全检测

易燃易爆气体或可燃气体浓度的测定按照GB 30871要求进行。

a）使用可燃气体探测器或其他类似手段进行检测：

1）可燃气体探测器应符合GB 15322.1、GB 15322. 3和GB 15322.4的规定；

2）其浓度检测范围应符合4. 5c）的规定。

b）使用其他分析手段进行检测：

D按各种检测物相关标准的规定进行检测；

2）其浓度检测范围应符合4. 5c）的规定。

5. 6安装质量检测

5.6. 1填充密度

填充密度的计算应符合JT/T 1046—2016 H. 1要求。

5.6.2 留空率

留空率的计算应符合JT/T 1046—2016 H.2要求。

6检验规则

6. 1型式检验

有下列情况之一者应进行型式检验,型式检验项目见表1 ：

a）采用阻隔防爆技术的储罐在投入使用之前；

b）主管部门提出检验要求时。

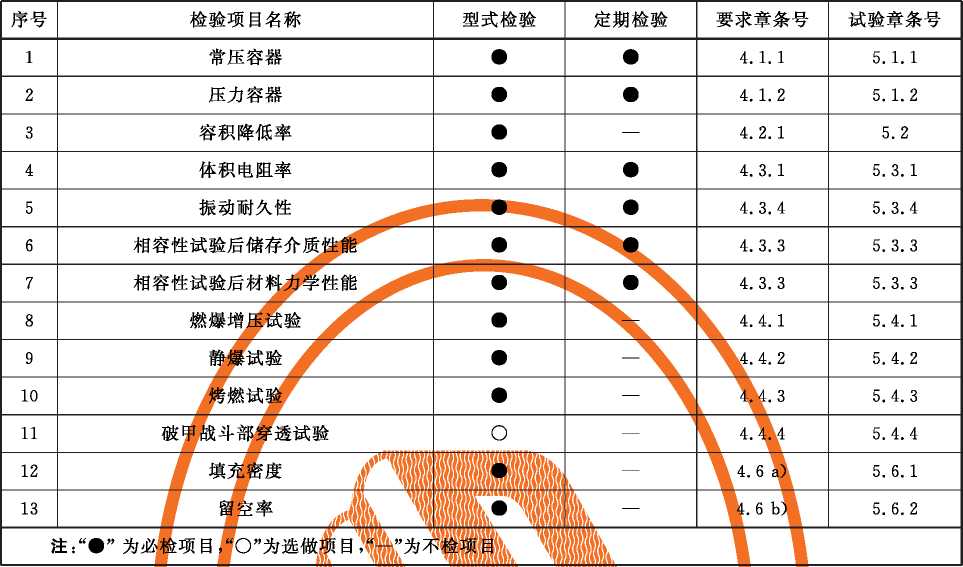

表1检验项目表

有下列情况之一时项目见表1：

a）正常使用中，

b）储罐使

C）釆用阻隔防爆

6.2定期检验

6. 3判定规则

检验

变,若重新提交后型式检验

检验,定期检验

位

随机抽取满

验批进行定

进行一需要检的储罐达

6. 3. 1型式检验的检

行返修,重新提交检验,检验严格

样本型式检验不合格。

6. 3.2定期检验的检验项目全

一批次阻隔防爆材料样本中,抽取双

目，判定为该批次阻隔防爆材料样本不合格,应

符合表1要求,判定为型式检验合

样本按表1

验不合格时,应对其进

合格,则判定该批次阻隔防爆材料

O若出现不合格项目时,应从同检验,若第二次复检仍有不合格项批次阻隔防爆材料并且重新进行型式检验。

7分类与标记

7. 1分类

按工作压力分为常压容器和压力容器:

a） CT表示常压容器；

b） YT表示压力容器。

7.2标记

采用阻隔防爆技术的储罐应在显著位置牢固粘贴或安装防爆标志，阻隔防爆标志的材质宜为铝合金材质、不锈钢材质或其他耐油气腐蚀的材质，内容及平面尺寸见图I_o

单位为毫米

100

FB-XXXXXXXXXX-XX-XXXXXXXX

适用介质：______

安装单位：______

安装日期：______

图1防爆标志示例

标志最小尺寸为100 mm（长）X80 mm（宽），边缘线最小宽度为4 mm,厚度为1 mm_o标志尺寸可按比例放大，放大后的尺寸不得超过200 mm×150 mm,所有要素均应与图1比例大致相当，单位为毫米。

标志填写内容及采用字体、字号如下：

a）防爆提示,采用黑体一号字；

b）安装编号,采用黑体三号字； C）适用介质，采用黑体三号字；

d）安装单位,采用黑体三号字；

e）安装日期，采用黑体三号字。

采用防爆技术的储罐的安装编号格式如下： FB - XXXXrXXXXX- X X- XXXXXXXX

----安装编码 --------油箱、罐体分类编码 ------------防爆材料生产企业统一社会信用代码的主体标识码（组织机构代码）和校验码 -------------------“防爆”汉语拼音首字母采用阻隔防爆技术的罐体的安装编号规则如下：

a）阻隔防爆材料生产企业统一社会信用代码的主体标识码（组织机构代码）和校验码为应符合 GB 32100规定的后10位阿拉伯数字；

b）储罐分类编码为2位字母,为工作压力代码［常压容器（CT）.压力容器（YT）］；

C）安装编码为8位阿拉伯数字,编码范围为OOOOOOOI~99999999_o

8技术文件

8. 1检验合格证

阻隔防爆储罐采用的阻隔防爆材料应有产品合格证、出厂批号、产品编号、安装单位名称和型号、检验日期和检验员代号等。

附录A

（规范性）

相容性试验方法

A. 1设备与材料

A. 1. 1设备

设备包括：

a）试验容器:体积不小于5 L的容器,材料为不锈钢外壳加聚四氟乙烯内衬,密封且带有压力指示表和放空阀；

b）烘箱：控温范围为20 °C至300 °C,精度1笆。

A. 1.2材料

材料包括：

a）阻隔防爆材料；

b）液体燃料:M85甲醇汽油，满足GB/T 23799,数量应满足相容性储存后性能指标分析用。

A.2试验步骤

试验步骤如下：

a）用洗涤剂清洗试验容器并用水冲洗,将试验容器放在微碱性的实验室玻璃器皿清洗剂中浸泡 12 h,依次用自来水、蒸個水洗干净,干燥后再用试验用的液体燃料冲洗待用；

b）按国家或行业标准要求,测定相容性试验前M85甲醇汽油的部分性能指标和阻隔防爆材料的性能指标；

C）按照4. 6规定的安装要求,将阻隔防爆材料装入试验容器中；

d）加入试验容器三分之一体积的M85甲醇汽油，给每个试验容器贴上标签,标明开始试验的时间、日期和样品标识以及取出的时间和日期；

e）放入烘箱中，调节温度为（50 + l）°C,试验周期为672 h,注意要使用未填装阻隔防爆材料的 M85甲醇汽油试验容器作为空白试验同步进行,试验过程中应定期检査试验容器内压力变化情况,如果出现压力突变情况,应终止试验,检査原因；

f）试验周期结束后,取出试验容器冷却到室温；

g）使用放空阀小心释放试验容器内压力，打开试验容器,取出M85甲醇汽油和阻隔防爆材料放入深色试样瓶或试样袋中待用；

h）按表A. 1要求,测定相容性试验后M85甲醇汽油的部分性能指标；

i）按表A. 2要求,测定相容性试验后阻隔防爆材料的性能指标;试验前后对拉网成型工艺生产的阻隔防爆材料的抗拉强度按GB/T 228.1的规定进行测定,试验后对拉网成型工艺生产的阻隔防爆材料的压缩变形量按A.2j）步骤进行测定;对发泡成型工艺生产的阻隔防爆材料的拉伸强度和断裂伸长率按GB/T 6344的规定进行测定;对注塑成型工艺生产的阻隔防爆材料的压缩强度按GB/T 1041的规定进行测定，因受产品形状制约无法使用标准试样或小试样，而采用阻隔防爆材料成品作为测试试样,考虑到使用同等材料的成品获取的测试结果与标准

试样得到的结果将不同，要在试验报告中注明;

表A. 1相容性试验M85甲醇汽油检测项目表

序号	液体燃料	检测项目	检测方法
1	车用甲醇汽油(M85)	外观	目测a
			GB/T 6540
		__ 实际胶质	GB/T 8019
		酸度	GB/T 258
		烝发残渣	GB/T 6324. 2

明显变化,则判断阻隔防爆材料与液体

^a目测试验组与空白组样品进行対

燃料发生反应,不必做其他检测_C

果液体燃料的颜色与透明

表A.2

试验阻隔防爆材料性能指

生产工艺	检测项目
拉网成型	抗拉强度、压缩变形量

拉伸强

j)拉网成型工艺生产的阻 •无盖的圆 '壁厚2.0 L圆片和直，柱的高度式验容器禾

形连接与成；圆形

发泡

骤如下:

mm,

压缩强度

注塑成型

裂伸长率

O mi

料

m旳

5.0

a)圆形试验容器尺寸及结构示意图

b)活动压板尺寸及结构示意图

215.

直径

\ 茶 0 —
S	S
	/7

80.0

图A. 1圆形试验容器和活动压板尺寸及结构示意图

容器底板厚度为 35. 0 mm的圆片、直径片厚度为8. 0 mm,圆 i动压板均由不锈钢制 Ib)

单位为毫米

2) 将拉网成型工艺生产的阻隔防爆材料按宽度345.0 mm进行裁剪，然后缠绕成直径 210. O mm的圆柱体,装入圆柱形试验容器,并测量高度Hj,精确值0.1 mm；
3) 将活动压板205. 0 mm的圆片一端垂直放置于步骤2)中阻隔防爆材料的上端,将组合好的各个部分放置于万能试验机中，采用位移速度为50.0 mm/min进行下压试验，当位移为105. 0 mm时,维持变形24 h后取出，取出后静置24 h,并测量其高度H,,精确值 0. 1 mm _o

A. 3计算

A. 3. 1按公式(A. 1)计算相容性试验前后M85甲醇汽油性能指标的变化。 B = B₂-B₁ ..............................( A. 1 )

式中：

B—阻隔防爆材料对液体燃料指标的影响值；

B_I—未使用阻隔防爆材料的液体燃料相容性试验后的指标值；

B₂—使用阻隔防爆材料的液体燃料相容性试验后的指标值。

A. 3.2按公式(A. 2)计算相容性试验前后阻隔防爆材料性能指标C的变化(不包含拉网成型工艺阻隔防爆材料压缩变形量)。

C⁼Cl —Ci ..............................( A. 2 )

式中：

C —阻隔防爆材料性能指标变化值；

C_I —阻隔防爆材料相容性试验前的性能指标值；

C₂—阻隔防爆材料相容性试验后的性能指标值。

A. 3. 3按公式(A. 3)计算相容性试验后拉网成型阻隔防爆材料压缩变形量H_OH=(HI-H₂)∕∏ι ..............................( A. 3 )

式中：

H —拉网成型工艺阻隔防爆材料压缩变形量，%;

HI—拉网成型工艺阻隔防爆材料原始高度值,mm；

H₂—拉网成型工艺阻隔防爆材料下压试验后的高度值,mm_o

A.4判定

相容性试验结果按以下规则进行判定：

a) 如果B值在液体燃料指标值的测量精密度要求范围内，则判定为油箱或罐体盛装液体燃料的性能指标不发生变化；
b) 如果C值在阻隔防爆材料指标值的测量精密度要求范围内，则判定为阻隔防爆材料的性能指标不发生变化；

C)如果B和C均在各自的测量精密度要求范围内，则判定为阻隔防爆材料与液体燃料相容(不包含拉网成型工艺阻隔防爆材料)；

d)如果H值不超过5% ,且B和C均在各自的测量精密度要求范围内，则判定拉网成型工艺阻隔防爆材料与液体燃料相容。
