索具术语和分类

1范围

本标准规定了索具术语、定义、分类和代号。

本标准适用于制定（修订）索具标准及索具生产使用中常用的术语。

2术语和定义

下列术语和定义适用于本文件。

2.1

索具Sling

指为了实现物体挪移、紧固等力的传递及为了稳固空间结构的受力绳索。

2.2

钢丝绳索具 SteeI Wire rope Sling

采用钢丝绳为主体,末端采用规定的方法固结的索具。一般钢丝绳的固结方法分为压制、插编、浇 铸、编织、夹持、楔形套紧固等。

2. 2.1

压制固结索具 ferrule-securing Sling

通过压制一定长度的金属套管,使其固结钢丝绳绳端成特定连接结构的索具。

2. 2.1.1

折返式套管压制索具 ferrule-securing SIing With turn-back eye

在钢丝绳末端折返后，通过套管压制方式与钢丝绳主体形成眼型索扣的索具。

——套管材质为铝合金,简称铝套；

——套管材质为铜合金,简称铜套；

——套管材质为不锈钢,简称不锈钢套;

——套管材质为碳钢或合金钢,简称钢套。

2. 2.1.2

对缠式钢套管压结索具 Sling With flemish eye ferrule-secured termination

钢丝绳的末端对缠后与钢丝绳的主体通过钢套管压制方法形成的眼型索扣的索具。

2. 2.1.3

钢接头压结索具 Sling With SWaged termination

钢丝绳末端直接穿入钢接头内,经模具压制固结为一体,用于承受拉力的钢丝绳索具。

钢接头分为:开式钢接头、闭式钢接头、螺杆式钢接头。

2。2。L 4

短圆柱头压结索具 Sling With ShOrt button temination

在钢制短圆柱头套管内孔穿入钢丝绳,经过模具压制固结为一体的索具。

2_β 2.1.5

压制环形索具 endless ferrule=SeCUred SIing

以压制套管方法使钢丝绳成环形的索具。

2_β Z 1.6

YB/T 4536—2016

定位索 PitChed PreVenter Sling

在钢丝绳上压制多个套管定位而制成的索具。

2. 2.2

浇注索具 SIing With metal Or regin SOCketing

以规定的固结介质,使钢丝绳与索节固结在一起的索具。

2. 2. 2.1

合金浇注索具 metal SOCketing Sling

以金属作为介质,使钢丝绳与索节固结在一起的索具,浇注方式又称高温浇注。

2. 2. 2. 2

树脂浇注索具 regin SOCketing Sling

以树脂作为介质主体,使钢丝绳与索节固结在一起的索具,浇注方式又称常温浇注。

• 2.2.3

插编索具 SPIiCing SIing

以钢丝绳或股多穿插钢丝绳本体方式形成的索具。

2.2. 3.1

眼型插编索具 eye type SPliCing SIing

在钢丝绳末端插编后形成眼型索扣的索具。

• 2.2.3. 2

环形插编索具 endless SPIiCing SIing

以插编的方式制成的环形索具。

• 2.2.3.3

缆绳插编索具CabIe-Iaid Sling

以钢丝绳捻制成缆绳后再插编制成的索具。

2. 2.4

编织索具 braided Sling

主要以一根或多根钢绳互相缠绕或编织的方式制成的索具。

• 2.2.4.1

环索 CabIe-Iaid grommet

一根连续长度的钢丝绳或股围绕特定的环形芯,按照规定的捻距循环缠绕6次而成的环形绳索。

• 2.2.4.2

编织环形索具 braided endless Sling

以多根钢绳互相编织后形成的环形索具。

• 2.2.4.3

编织眼型索具 braided eye-eye sɪing

以多根钢绳互相缠绕编织后形成两端带眼型索扣的索具。

2. 2.4.4

编织扁平索具 flat braided SIing

以多根钢绳或股互相编织后形成平面带状的钢丝绳索具。

• 2.2.4. 5

编织套形索具 Wire rope grips

以多根钢绳或股互相编织后形成中空套形的索具。                   ，

2. 2.5

YB/T 4536—2016

夹持索具 grip-secured SIing

采用多个钢丝绳夹或压板用压紧方式固结钢丝绳端的索具。

2. 2.6

楔形接头索具 Wedge SOCket-SeCUred SIing

采用楔形接头以楔套与楔块固结钢丝绳末端的索具。

2. 2.7

复合型索具 assembly terminations Sling

索具的两端采用不同的固结方法制成的索具。

2. 2.8

索扣 eye type

索具末端固结后形成的眼型端头。

2. 2. 8.1

软环索扣SOft eye

索具的索扣内无衬套，自然形成的环眼固结端头,又称软环眼。

2. 2. 8. 2

套环索扣 thimble eye

索具的索扣内嵌套环的固结端头。

2.3

起重链条索具Iiftmg Chain SIing

由链条为主体组成的索具。

2.4

纤维吊装带 Webbing Slmg

由合成纤维为载体,用于连接起重工具和被起重物体的柔性受力部件。

2.4.1

扁平吊装带 flat WOVen Webbing Sling

由扁平织带车缝而成，分为眼型和环形。

• 2.4.2

圆形吊装带 round Webbing Sling

无接头柔性吊装带，由承载芯、全封闭编织护套构成,带或不带端配件。

圆形吊装带分为眼型和环形两种。

2。5

纤维绳索 fiber rope sling

由纤维绳的一端或两端插编后与吊钩、吊环等金属配件连接组成的索具。

2.6

索具配件、连接件rigging hardware

与索具配套使用的五金件,与起重物之间起连接或支撑作用。

2_β 6.1

索节 SOCket

具有锥形腔体的钢丝绳绳端连接件。

2. 6,1.1

单绳索节 SOCket With Single rope

装配单根钢丝绳浇铸固结的索节。

YB/T 4536—2016 2. 6.1.2

绳排索节 SOCket With arranging rope

具有装配两根及以上钢丝绳成排式浇铸的绳端连接件。

• 2.6.1.3

开式索节 OPen SOCket

端头连接为销轴式的索节。

2. 6.1.4

闭式索节 CIOSed SOCket

端头自然封闭,封闭处为扁平状的索节。

2. 6.1.5

梨形索节 Pear SOCket

端头自然封闭,封闭处为圆柱状的索节。

2. 6.2

楔形接头 ClmeifOnII connector

内部呈楔形,夹持钢丝绳绳端使之固定、紧固或连接的部件。

2. 6.3

钢丝绳夹 Wire rope CliP

由U形螺栓、夹座和螺母组成,螺母上紧时使钢丝绳绳端两部分压紧在一起,达到固接目的的组件。

2.6.4

套环 thimble

带有绳槽,钢丝绳或纤维绳末端环绕,以防钢丝绳纤维绳过度弯曲和磨损,并可连接其他构件的心型 环状构件。

2. 6.4.1

普通套环 normal thimble

套环内部呈眼形,承受载荷较低的套环,又称空心套环。

• 2.6.4.2

重型套环SOIid thimble

套环内部为实芯,中心可连接索具金属配件的中心孔,承受载荷较高,又称实心套环。

2. 6.4.3

索具套环SIing thimble

套环内部呈眼形,钢绳索具专业用套环。

2. 6. 4.4

纤维索套环 fiber rope SIing thimble

套环内部呈眼形,纤维索专业用套环。

2.6.4.5

圆形套环round thimble

套环内部呈圆形的套环。

2. 6.4. 6

管式套环PiPe thimble

绳槽带有开口管,供钢丝绳插入环绕后紧固的套环。

2. 6.5

链条连接环 Chain COIineCting IilIk

YB/T 4536—2016

由两个外形相似扣体相对销轴连接,用于连接链条的装卸件。

2. 6.6

索具螺旋扣 rigging turnbuckle

由一端或两端带内螺纹的金属构件与外螺纹杆状接头连接所组成的可调节长度的索具连接件。

2. 6.7

卸扣 ShaCkIe

由扣体和销轴装配而成的受力构件。

2. 6.7. 1

D 形卸扣 dee ShaCkIe

扣顶呈半圆形（D形）的卸扣。

2. 6.7.2

弓形卸扣 bow ShaCkIe

扣顶呈大半圆形（弓形）的卸扣。

2. 6.7.3

纤维吊装带平形卸扣SynthetiC Sling ShaCkIe

扣顶呈平直形的卸扣。

2. 6.7. 4

宽体卸扣 Wide body ShaCkIe

卸扣本体连接位较宽的卸扣。

2. 6.7. 5

导缆卸扣 tonsberg & Inandal shackle

用于连接纤维绳索具和钢丝绳索具的卸扣。

2. 6.8

吊钩 hook

吊装时借助于其他起重部件悬挂于起升机构的钩形构件。

2. 6. 8.1

眼型吊钩 eye hook

受力连接端为环眼形的吊钩。

2. 6. 8. 2

旋转眼型吊钩 eye SWiVeI hook

受力连接端为环眼形且可自由旋转的吊钩。

2_o 6。8. 3

眼型自锁吊钩 eye SeIf IOCking hook

受力连接端为眼型,且钩口带自锁装置的吊钩。

2_β 6_θ & 4

眼型旋转自锁吊钩 eye SWiVeI SeIf IOCking hook

受力连接端为眼型₉可自由旋转且钩口带自锁装置的吊钩。

Z 6_β 8. 5

羊角吊钩CIeViS hook

受力连接端为羊角形的吊钩。

2。6。8.6

羊角自锁钩 SIeViS SeIf IOCking hook

YB/T 4536—2016

验证载荷试验PrOOf IOad test

为验证索具负荷,在规定负荷下进行的拉力试验。

• 2.8.3

破断拉伸试验 breaking IOad tensile test

索具试样在单向静拉力作用下,测定其破断拉力及拉伸率等项目的试验。

2. 8.4

疲劳试验 fatigue test

索具试样在规定的交变应力作用下,测定其疲劳性能的试验。

2.8.5

无损检测 non-destructive inspection

在不影响或损害被检测物体的情况下进行的缺陷检测技术。

常规的无损检测方法分为：目视检测（缩写为VT）；超声检测（缩写为UT）；身线检测（缩写为RT） 磁粉检测（缩写为MT）；渗透检验（缩写为PT） _O

3类别与代号

3.1索具类别及代号

索具代号为SJ,即汉语拼音SUO JU的第一个字母组合,索具类别及代号见表I_o

表1

3.2标记方法

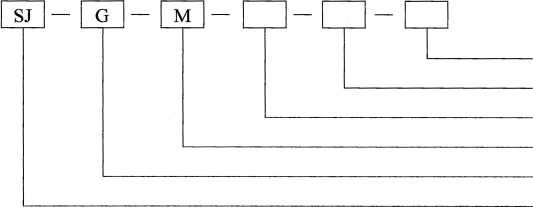

3. 2.1索具标记方法

额定工作负荷WLL（t）

规格：直径或宽度（mm） X长度（m）

索具端头形式代号

固结方式

索具类别

索具

3. 2.2标记示例

示例1 ：钢绳直径为30mm,公称长度为2. 5m,额定负荷为7t,两端为软环的铝套压制索具,标记为= SJ-G-ML-C+ C-30×2. 5 — 7；

示例2：钢绳直径为26mm,公称长度为4. 5m,额定负荷为5. 5t, 一端为开式钢接头,另一端为闭式钢接头的压制索 具,标记为：SJ—G—MJ—K+B—26X4. 5 — 5. 5；

示例3：纤维扁平吊装带索具,两端环眼,公称长度为3m,宽度为50mm,额定工作负荷为3t的索具标记为：SJ-X-F—E+E—50X3 —3；

示例4：纤维圆形吊装带索具,环形,公称长度为4. 5 mm,额定工作负荷为5t,标记为:SJ—X—Y—F—4. 5-5；

示例5：纤维绳索具,两端软环眼,直径为32 mm,长度为4 m,额定工作负荷为3 t,标记⅛:SJ-F-S-C+C~32× 4-3_o
