ICS 01.040.53:53.020.20
J 80
中华人民共和国国家标准
GB/T 6974.4—2016
代替 GB/T 6974.10—1986∙ GB/T 6974.11 — 1986
起重机术语
第4部分：臂架起重机
CraneS—VOCabUlary—Part 4 : Jib CraneS
2016-10-13 发布
2017-05-01 实施
屮华人民共和国国家质量监督检验检疫总局岩布 中国国家标准化管理委员会发布
GB/T 6974≪起重机 术语》分为以下6个部分：
——第1部分:通用术语；
—第2部分：流动式起重机；
——第3部分:塔式起重机；
—第4部分:臂架起重机；
第5部分:桥式和门式起重机；
——第6部分：铁路起重机。
本部分为GB/T 6974的第4部分。
本部分按照GBZT 1.1—2009给出的规则起草。
本部分代替GB/T 6974.10—1986≪起重机械孕词术语 门座起重机》、GB/T 6974.11 — 1986«起重 机械名词术语 桅杆起重机》。与GB/T 6974.10—1986、GB/T 6974.11 — 1986相比，主要技术变化 如下：
——将标准名称改为《起重机 术语 第4部分：臂架起重机》；
増加了“臂架型起重机”“臂架起重机”“台架式起重机”“悬臂起重机” ,,固定式起重机”等术语和 定义。
本部分由中国机械工业联合会提出。
本部分由全国起重机械标准化技术委员会(SΛC∕TC 227)归IL
本部分起草单位：交通运输部水运科学研究院、大连华锐重工集团股份有限公司、太原科技大学、北 京起重运输机械设计研究院、大连博瑞重工有限公司、上海振华重工(集团)股份有限公司、武汉理工大 学、南京港机重工制造有限公司、武桥重工集团股份有限公司。
本部分主要起草人：谢琛、张德文、赵宪花、申小强、文豪、林夫奎、山东风、胡吉全、王刃、董志平、 熊壮。
本部分所代替标准的历次版本发布情况为：
——GB/T 6974.10—1986；
——GB/T 6974.11 —1986o
1范围
GB/T 6974的本部分界定了臂架起重机相关的常用术语。
本部分定义了臂架起重机主要类型、变幅特性、平衡特性及零部件的术语。
本部分适用于除流动式起重机、塔式起重机、铁路起重机、浮式起重机和海上起重机以外的臂架起 重机。
2 基础术语
其取物装置悬挂在臂架上或沿臂架运行的小车上的起重机。
除了流动式起重机、塔式起重机、铁路起重机、浮式起重机和海上起重机以外的臂架型起重机。
3臂架起重机类型

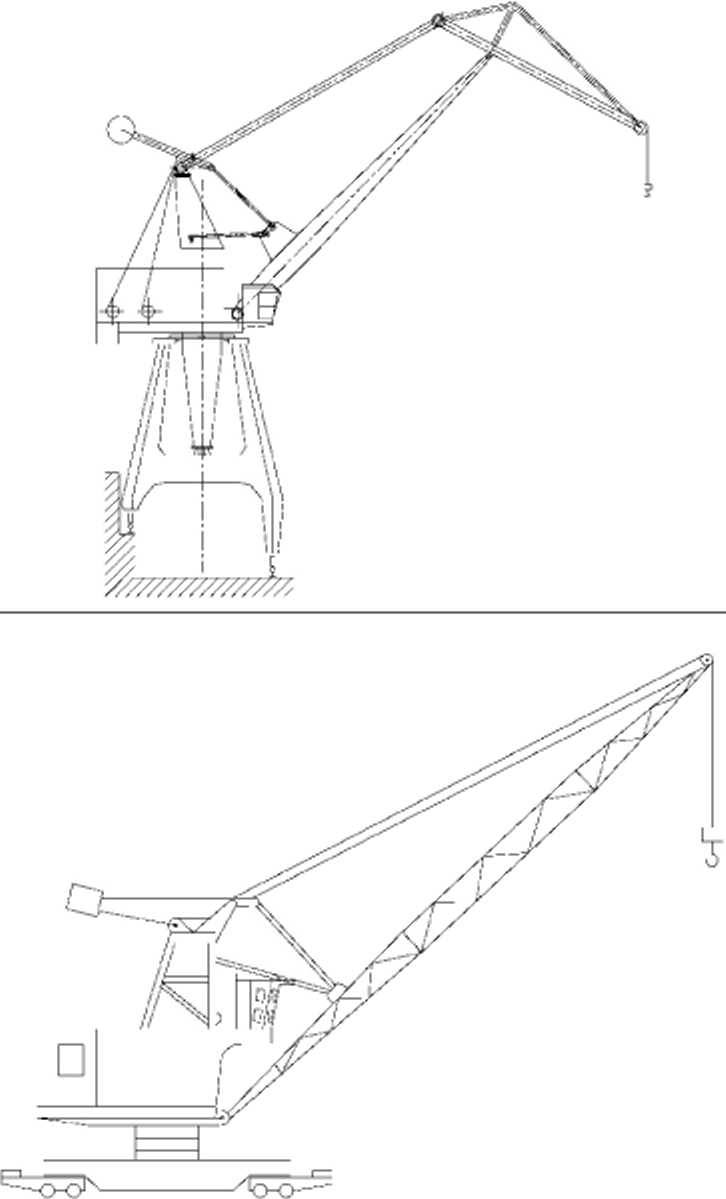

安装在门座上.下方可通过铁路 或公路车辆的移动式回转起重机。
3.1
3.1.1

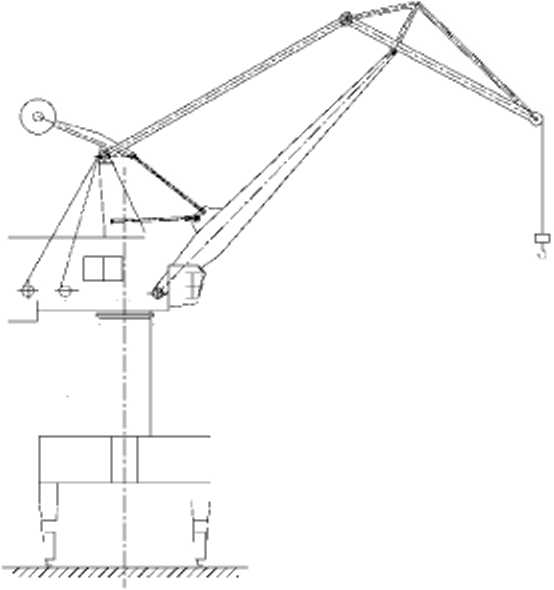

用于港口码头装卸作业，具有较 高工作速度的门座起重机。
港口通用门座起重机 harbour

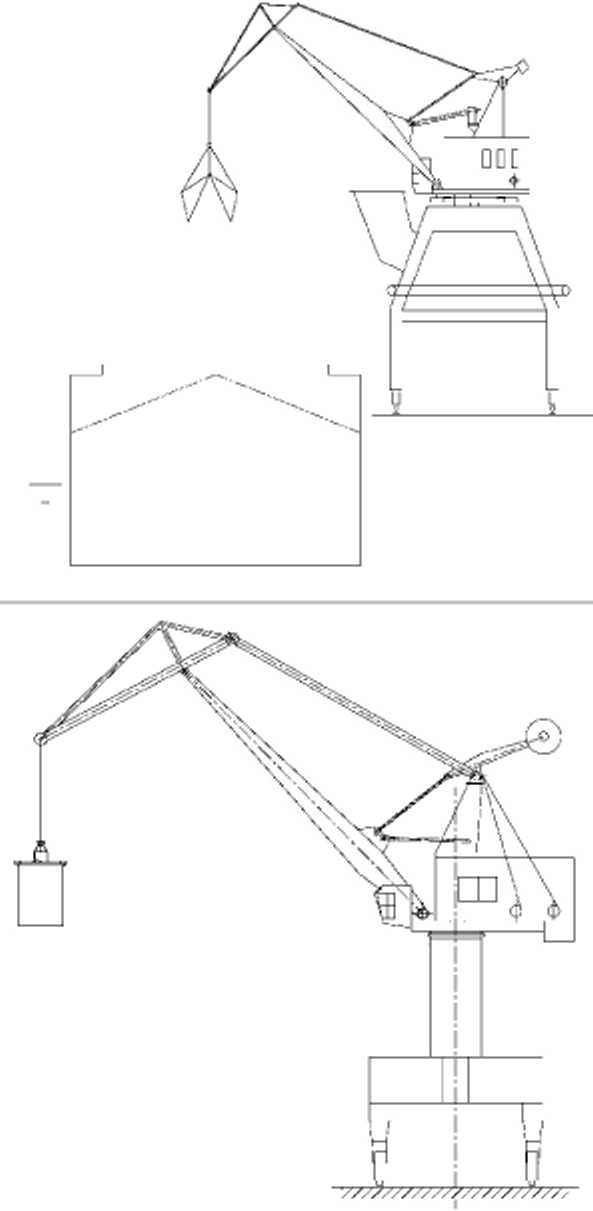

配备有可以更换的吊钩、抓斗等 吊具,能装卸不同种类的件杂货、干散 货和集装箱等货物的门座起重机。
3.1.2
专门用于船厂的吊装作业的门座 起重机。通常备有两个或多个起重 吊钩。
3.1.3
用于水利电力工程中混凝土吊 运、浇筑、水工金属结构件吊装及火力 发电工程中机电设备安装等作业用的 门座起重机，貝•有较大的工作幅度和 起重能力•旦易于拆卸和拼装，便于转 移工地。
3.2
3.4
3.5
3.6
3.6.1
3.6.1.1

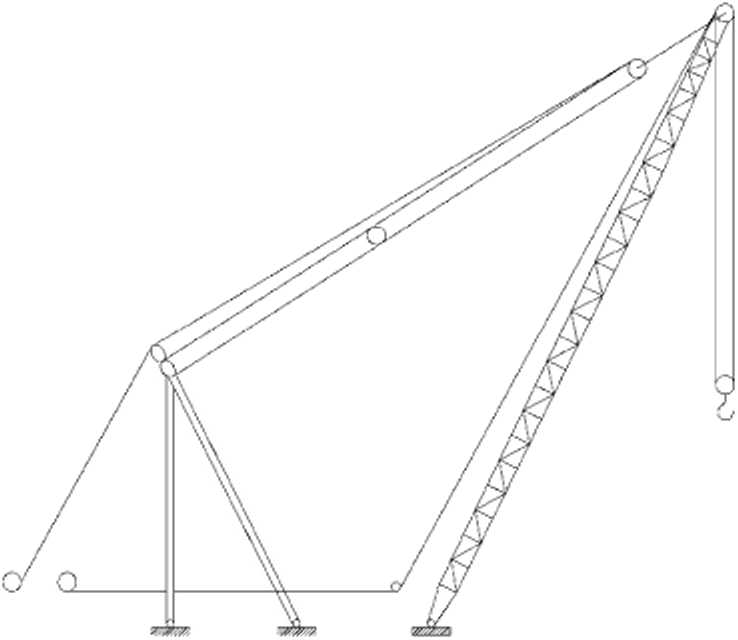

臂架根部絞接在与桅杆底端连接 的基座或地梁上.臂架上端用绳索连 接在桅杆顶部，桅杆下部钗接于基座， 桅杆顶部用缆绳（或拉杆）连接于起重 机后方地锚•臂架受两侧牵引绳牵引 可左右摆动.受变幅牵引绳牵引町进 行俯仰。
3.6.1.2

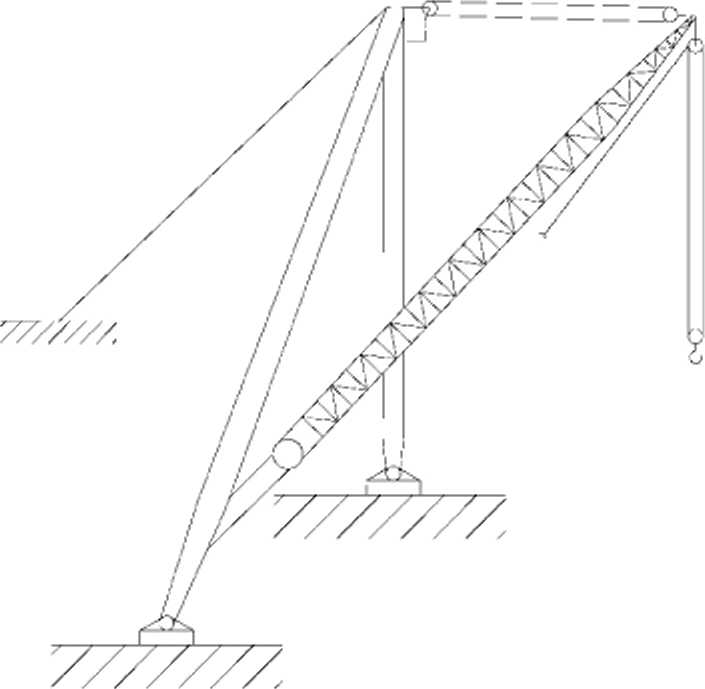

臂架根部钗接在基座上.臂架上 端用绳索连接在桅杆顶部•桅杆底部 絞接于基座，桅杆顶部用缆绳（或拉 杆）连接于起重机后方地锚，臂架受变 幅牵引绳牵引口J进行俯仰。
3.6.1.3
无专门臂架.桅杆底端饺接或固 接于基座，桅杆顶部用缆绳（或撑杆） 从一个或几个方向上连接于弛锚，负 载通过桅杆顶滑轮或钢丝绳缠绕系统 进行升降。
3.6.1.4

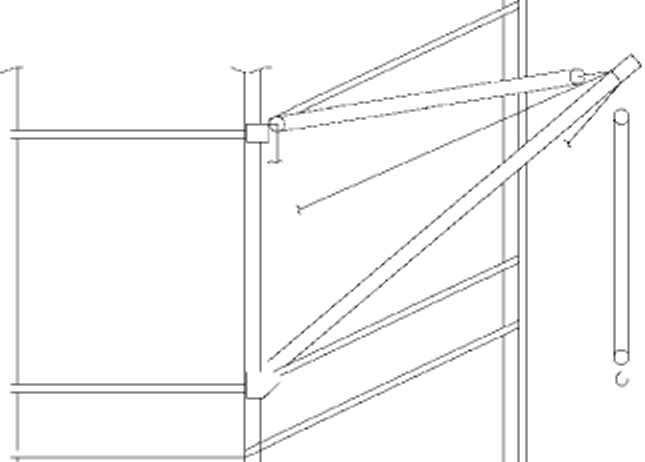

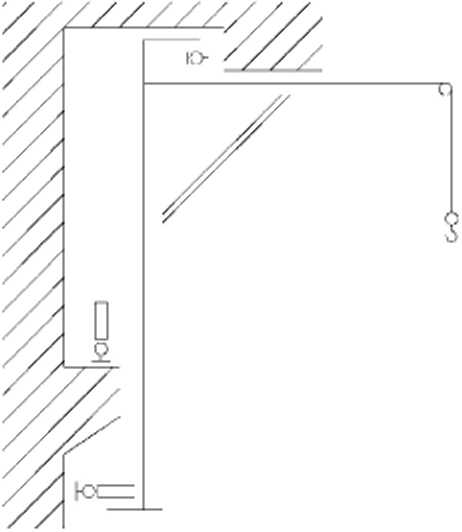

以建筑物的外部竖向构件做桅 杆,臂架根部絞接于安装在竖向构件 的基座上.臂架上端用绳索连接于竖 向构件的合适位置以控制臂架的俯 仰,臂架连同负载在两侧牵引绳的作 用下可左右摆动。
3.6.1.5

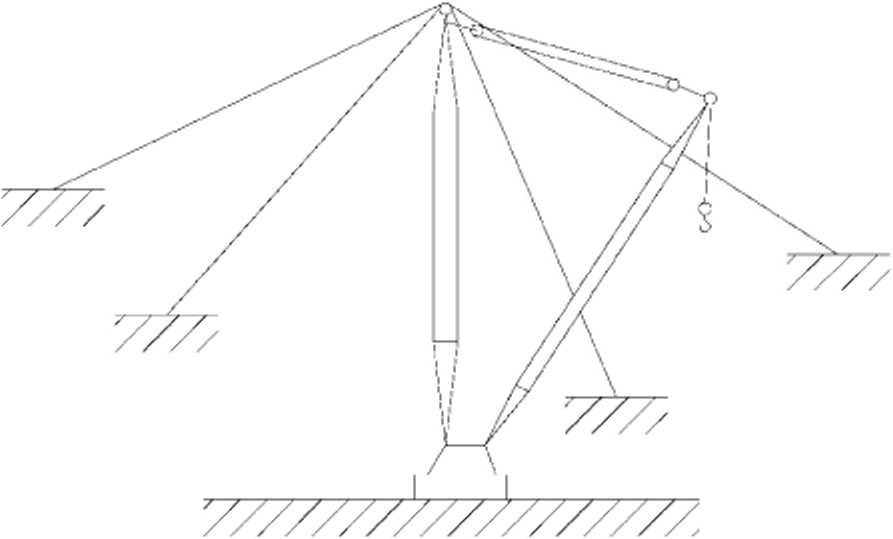

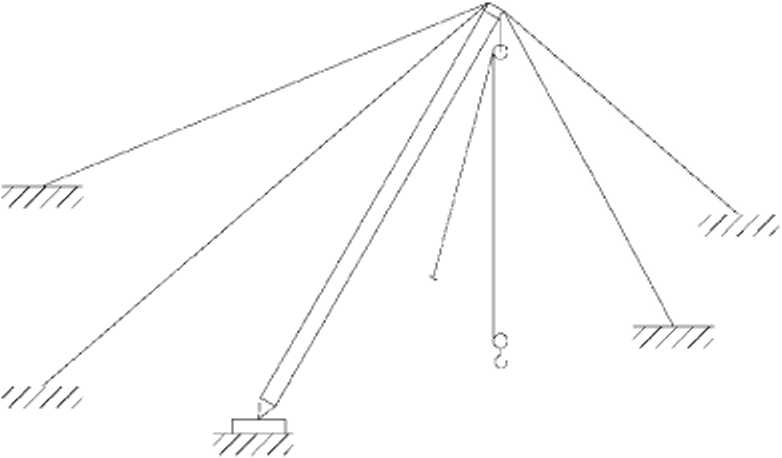

臂架根部饺接于桅杆下端，绳索 连接臂架上端和桅杆上端并控制臂架 的俯仰；桅杆根部饺接于基座,桅杆顶 部用绳索从几个方向上牵引连接于地 锚使之保持竖直，桅杆底部在回转机 构的驱动下使臂架能在一定角度或 360°范围内转动。
3.6.1.6

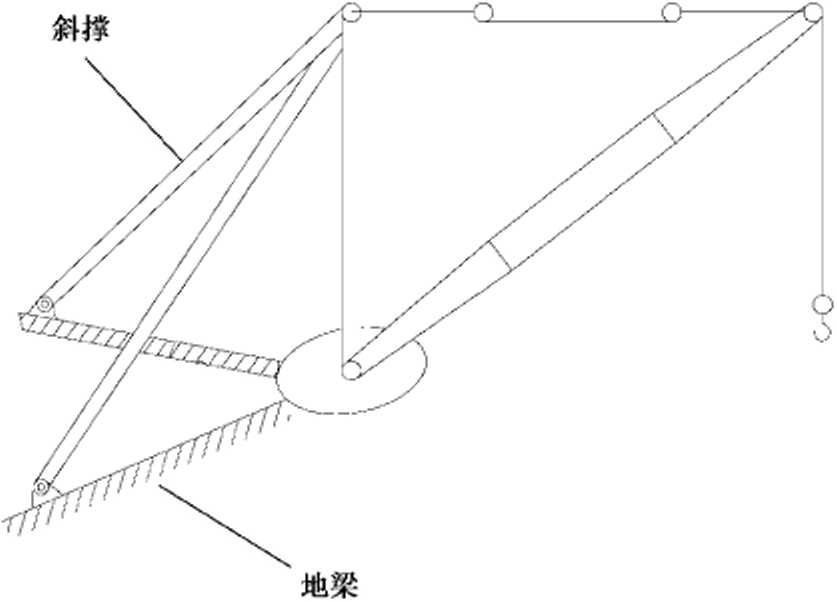

两个或两个以上斜撑对桅杆上端 进行支撑使桅杆保持竖直.地梁和系 梁用来连接桅杆基座和斜撑族端，当 桅杆、斜撑的基座自身能满足施加的 载荷时也口 J不配置地梁和系梁。
3.6.2
3.7
取物装置悬挂在固定的悬臂（臂 架）上，或悬挂在可沿悬臂（臂架）运行 的小车上的臂架起重机。

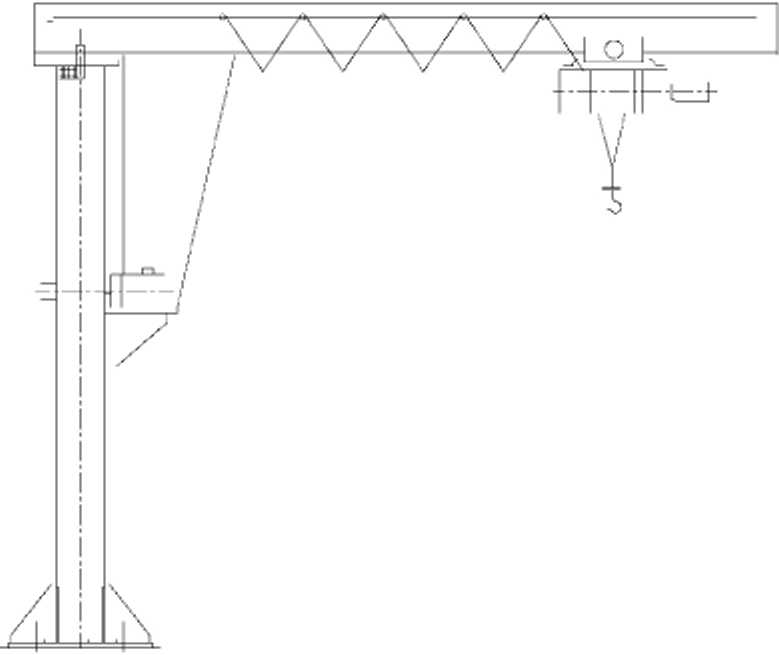

悬臂可绕固定于基座上的定柱回 转，或与能在基础内支承问转的转柱 固定在一起的悬臂起重机。
3.7.1

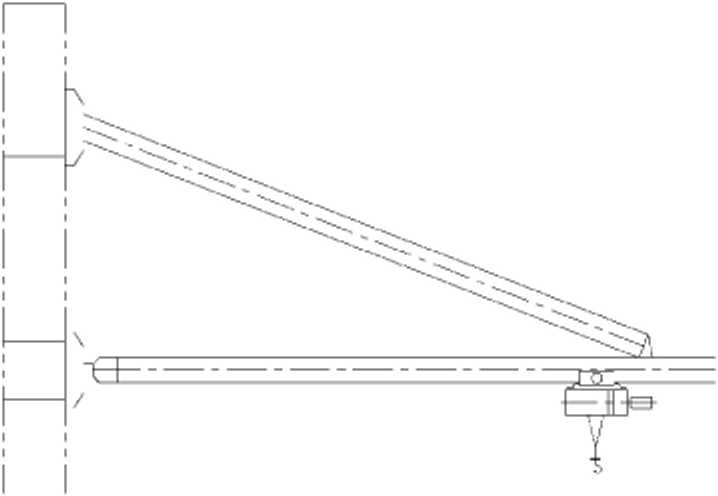

固定在墙壁上或者町沿安装在墙 壁或承重结构上的高架轨道运行的悬 臂起重机。
自行式悬臂起重机 Walking CralIe

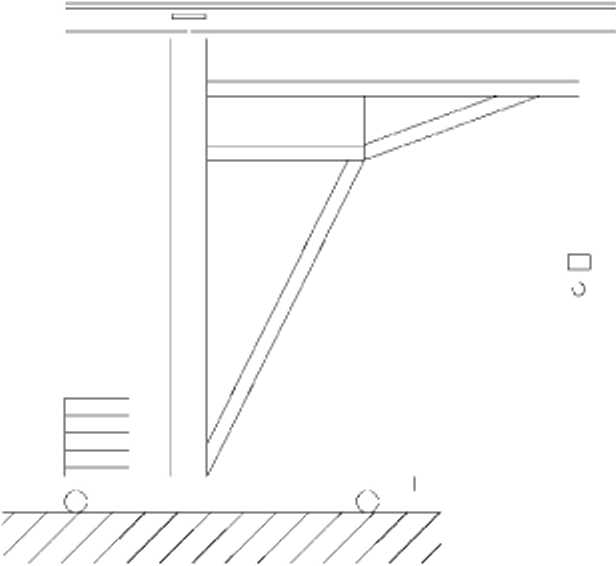

由高架导轨支承，可沿地而轨道 运行的悬臂起重机。
3.7.3
4变幅特性
|
4.1 |
非工作性变幅（调整性变幅）non-operating Illffing 起重机只允许在空载情况下改变幅度。 |
|
4.2 |
工作性变幅 OPerating IUffing 起重机能在带载情况下改变幅度。 |
|
4.3 |
非水平变幅 ImleVel IUffing 起重机变幅时.吊具不能作水平或近似水平移动。 |
|
4.4 |
水平变幅 IeVel IUffing 起重机变幅时，吊具作水平或近似水平移动。 |
|
4.4.1 |
单臂架系统滑轮组补偿法 means Of ColnPenSatiOn With PUlIey block for SingIe boom system 通过设置补偿滑轮组，使吊具能近似水平移动。 |
|
4.4.2 |
组合臂架系统四连杆机构补偿法 means Of COmPenSatiOn With four-bar mechanism for double Iink jib 通过臂架、象鼻架、拉杆或拉索组成的四联杆式臂架系统.使吊具可作近似水平移动。 |
5平衡特性
|
5.1 |
臂架自重平衡系统 boom Weight balancing SyStem 变幅时，使臂架系统的质心高度保持不变或基本不变的系统。 |
|
5.2 |
完全平衡 COmPlete balance 臂架与对重的合成质心固定不变，因而臂架的重量得到完全平衡。 |
|
5.3 |
不完全平衡 incomplete balance 利用杠杆系统使臂架与对重的合成质心沿近似水平线移动，使臂架系统得到近似 平衡。_______________________________________________ |
6零部件
6.1
门座 Portal

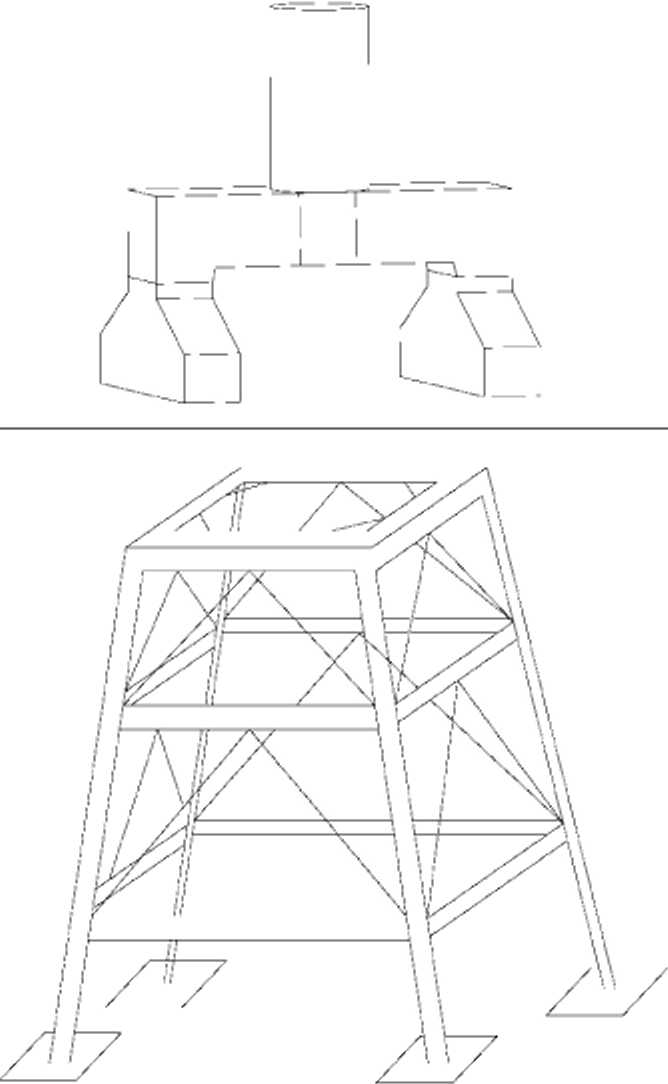

由带或不带运行机构的支腿支承 在地面上的高架结构件。

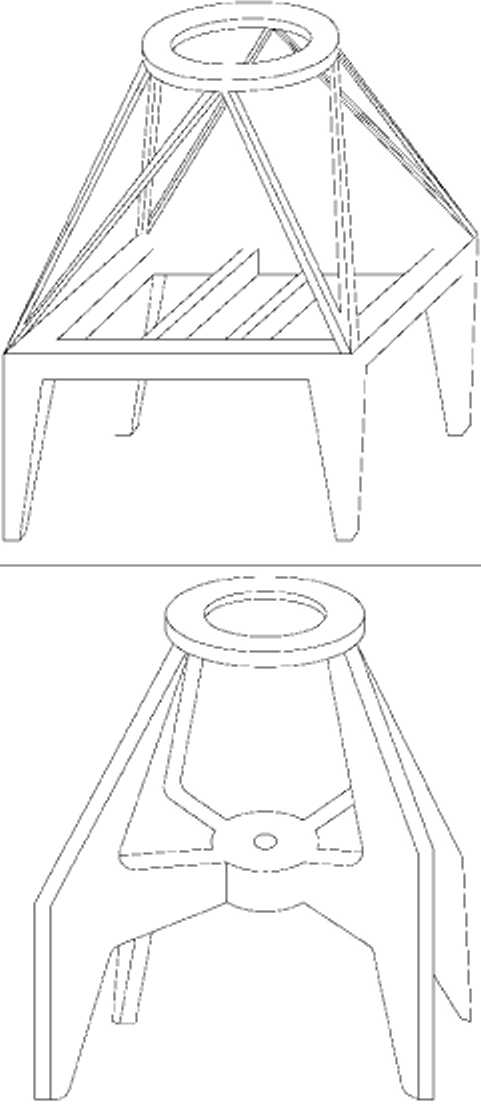

撑杆式门座 POrtal With PrOP bar
由上支承环、撑杆以及横梁和门 腿组成的门座。
6.1.1
交叉式门座 CrOSS frame POrtaI
由两片交叉钢架组成的门座。
6.1.2
6.1.3
6.1.4
圆筒形门座 POrtal With cylindrical StrUCtUre
山支承圆筒、横梁和门腿组成的 门座。
桁架式门座trussed POrtal
由桁架组成空冋结构的门座。
|
6.2 |
臂架jib 保证取物装置获得必要幅度和起 升高度的结构件。 | |
|
6.3 |
立柱 PiIlar 支承冋转装置并保证必要的起升 高度的垂直柱状结构件。 | |
|
6.4 |
桅杆 InaSt 桅杆起重机中，连接臂架的直立 支撑构件，无臂架时兼做臂架使用。 | |
|
6.5 |
基座 SUPPOrt-pedestal 桅杆起重机中固定在基础上的支 承装置，用来承受桅杆、臂架、斜撑和 动力机构所传递的载荷。 | |
|
6.6 |
缆绳guy 连接桅杆顶部支承件与地锚间的 钢幺幺绳•用以保持桅杆的稳定与竖直 或调整桅杆的工作角度。 | |
|
6.7 |
缆绳顶盖 InaSt CaP 安装在桅杆顶部枢轴上，用以连 接各条缆绳.并允许桅杆作自由冋转 的盘状盖。 |
! |
|
6.8 |
顶部枢轴 gudgeon Pin 桅杆顶部与缆绳顶盖相连接、允 许桅杆转动的枢轴。 | |
|
6.9 |
斜撑 back Stay 在斜撑式桅杆起重机中，连接在 桅杆顶部与地梁（或地锚）之冋的刚性 支撑结构件。 |
见 3.6.1.6 |
|
6.10 |
地梁 SleePer 1） 连接在桅杆基座与地锚之间•用 于固定斜撑的水平结构件。 2） 连接人字型桅杆、门式梃杆底部 的构件。 |
见 3.6.1.6 |
|
6.11 |
系梁 bowsill 连接在两地梁端部之间的紧固支 撑构件。 | ||
|
6.12 |
地锚 guy anchor 埋设于基础中或固定于有足够抗 力的建筑物结构上，用以锚固缆绳、地 梁或驱动机构的装置。在地而摩擦力 足够的条件下.也可采用压置式地锚。 | ||
|
6.13 |
支承套 top COIIar 在斜撑式桅杆起重机中.安装在 桅杆顶部的枢轴上，保证桅杆直立并 能作冋转运动的上支承装置。 | ||
|
6.14 |
紧线器tightener 用以调整缆绳张紧力的装置。 | ||
参考文献
EU
「2]
[3]
[4]
GB/T 6974.1—2008
GB/T 26558—2011
GB/T 20776—2006
起重机 术语 第1部分:通用术语 桅杆起重机 起重机械分类
JB/T 8906 2014 悬臂起重机
索
汉语拼音索引
带斗门座起重机..............................3.1.1.2
单立柱桅杆起重机 ...........................3.6.1.3
港口通用门座起重机........................3.1.1.1
J
集装箱门座起重机 ...........................3.1.1.3
L
缆绳式桅杆起重机 ...........................3.6.1.5
M
人字架桅杆起重机 ...........................3.6.1.2
X
斜撑式桅杆起重机 ...........................3.6.1.6
悬臂式桅杆起重机 ...........................3.6.1.4
摇臂式桅杆起重机 ...........................3.6.1.1
圆筒形门座 .......................................6.1.3 柱式悬臂起重机
英文对应词索引
B
C
COntainer POrtaI SIeWing Crane ................................................................................. 3.1.1.3
D
F
G
guy-derrick Crane................................................................................................... 3∙6.1.5
H
harbour POrtaI slewing Crane for general USe ............................................................... 3.1.1.1
ɪ
J
K
kangaroo POrtaI slewing Crane ................................................................................. 3.1∙1.2
L
M
means Of COnlPenSation With four-bar mechanism for double Iink jib
IlleanS Of ComPenSation With PUlley I)IOCk for SingIe boom SyStem
mono-mast derrick Crane ....................................................................................... 3.6.1.3
N
O
P
POrtal SleVVing Crane for Water resources and electric POWer COlIStruCtion
POrtaI With CylindriCaI StrUCtUre
R
rigid-braced derrick Crane ....................................................................................... 3.6.1.6
rocker derrick Crane ............................................................................................. 3.6.1.1
S
Shearleg derrick Crane ............................................................................................. 3∙6.1∙2
SUSPenSOry derrick CranC.......................................................................................... 3.6.1.4
T
