ICS 45.100

J 81

中华人民共和国国家标准

GB/T 34024—2017

客运架空索道风险评价方法

RiSk assessment InethOdOlogy for PaSSenger aerial ropeWayS

2018-02-01 实施

本标准按照GB/T l.l→009给出的规则起草。

本标准由全国索道与游乐设施标准化技术委员会(SAC/TC 250)归口。

本标准负责起草单位：中国特种设备检测研究院、广东省特种设备检测研究院、河南省特种设备安 全检测研究院、国家客运架空索道安全监督检验中心、河北省特种设备监督检验院、泰山索道运营中心、 辽宁省安全科学研究院。

本标准主要起草人:钱剑雄、邱治国、李剑、沈功田、衣宝龙、刘爱国、张君娇、吴占稳、翼维金、 刘文贞、吴杞强、吴鸿启、侯振亚、张丽、陈祺。

学兔兔 www.bzfxw.com

客运架空索道风险评价方法

1范围

本标准规定了客运架空索道风险评价的适用范围、基本原则、程序、文件等G

本标准适用于在用的往复式和循环式客运架空索道.

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件.凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件’

GB 12352 客运架空索道安全规范

GB/T 12738 索道 术语

GB/T 16856-2015机械安全风险评估实施指南和方法举例

GB/T 24728—2009客运索道安全服务质量

3术语和定义

GB/T 12738界定的以及下列术语和定义适用于本文件口 3J

原因CaUSe

在危险状态下，促成后果产生的环境，情况，事件或行动,

3.2

后果 effect

危险状态岀现时，原因导致的结果,

3.3

伤害 harm

对物质的损伤，或对人体健康，财产或环境的损害.

3.4

危瞳 hazard

潜在的伤害源。

注*可以修饰术语“危险，以说明其起源或预料其伤害的性质（如：融电危险、挤压危险■切割危险■中毒危险、火灾 危险、溺水危险等）.

3.5

危险状态 hazardous SitUatlon

人员■财产或环境暴露于一神或多种危险中的情形.

3.6

失效模式 failure mode

系统,结构或零部件失去其原有设定功能的一种现象，应当与失效原因相区别。

GB/T 34024—2017

失效原因 failure CaUSe

导致失效模式发生的环境、情况、事件或行动。

• 3. B

使用寿命 life CyCle

一个部件或一个索道系统的使用期限_（I

3.9

防护措施 ProteCtiVC measure

用于降低风险的方法。

注：防护措廠包括借助于固有的安全设计、防护装置.个人防护装备、使用和安装的信息及培训等来降低风险.

3J0

风险risk

失效发生的概率与失效后果严重程度的踪合』

3.11

风险分析 risk analysis

系统地运用可获得的信息识别危险和评估风险的过程导

3J2

风险评估 risk estimation

对危险发生的可能性和后果的度最的过程.

3J3

风险评定 risk evaluation

根据风险分析结果，确定是否需要降低风险的过程.

3J4

风险评价 risk assessment

通过一系列逻辑步骤，以系统的方法检査与评价对象相关的危险并进行度昆，是一系列风险分析、 评估和评定，以及风险降低的迭代过程•

4基本原则

4.1安全与风险

4丄1安全是相对的，没有绝对的安全。安全是与风险相对应的概念.本方法中的安全是指消除了不 可接受的风险•安全是通过充分降低风险来实现的，

• 4. L2安全是通过寻找以下因素的最佳平衡来达到的：

—理想的绝对安全f

——产品或过程所满足的要求才

——使用者的利益（包括成本效应）等•

4丄3已建立的风险等级需要不断地复査，以实现与产品或过程相适应的最低风险，达到最优安全 效益.

4丄4风险是对不希望发生的事物的危险性的量度，其包含两个基本要素，即发生的可能性（概率）与 后果严重程度』风险可以描述为危险发生的可能性（概率）与危险后果严重程度的函数.

• 4.2 客运架空索道风险评价的目的和作用

客运架空索道风险评价的目的和作用是针对在用客运架空索道，通过风险评估，评定客运架空索道

风险等级，区分处于不同安全状况水平的客运架空索道，提出被评价索道存在的风险及相应的安全对策 措施,指导危险源监控和事故预防,以有效降低索道系统风险,减少事故率•

5风险评价程序 5.1 —般规定

客运架空索道风险评价,是针对确定的评价对象，进行的失效模式与原因分析，失效概率和后果严 重程度评估，风险类别确定、风险等级评定，以及风险降低和重新评价的迭代过程（见图1）,其工作程序 一般包括：

——确定风险评价对象：

--成立风险评价工作组；

——收集评价对象相关信息丨

-一-进行子系统划分、失效模式及原因分析i

——评估失效概率和后果严重程度=

——确定风险类别W

——评定风险等级；

——岀具风险评价报吿'

——对于不可接受的风险，采取措施降低风险，再重新进行评价，

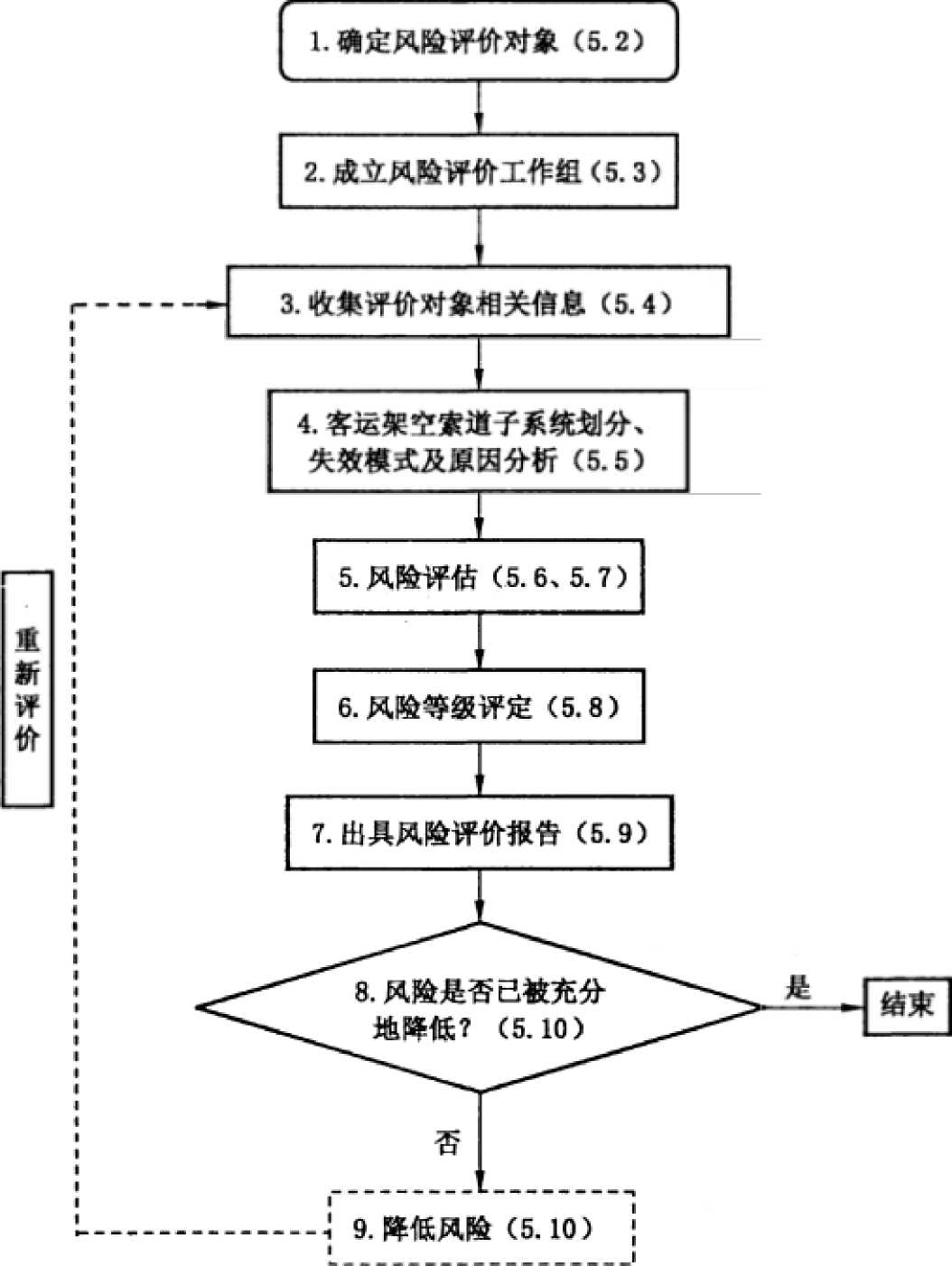

图1客运架空索道风险评价和降低风险的迭代过程

GB/T 34024—2017

• 5.2 第1步=确定风险评价对象

在进行风险评价前,应当首先确定评价的对象.评价对象可以是客运架空索道整个系统,也可以是 客运架空索道的一个或若干子系统,或者零部件。

• 5.3 第2步：成立风险评价工作组

5.3J 总则

考虑到客运架空索道各子系统技术和管理的差异，以及评价人员专业和工作经验的差异，为了减少 偏见，应针对风险评价过程组建风险评价工作组（以下简称评价组评价人员数量的增加有助于减少 主观因素对最终评价结果的影响：

532评价组成员

评价组应由从事客运架空索道设计、制造、安装，运营管理或检验等相关工作5年以上，对所评价产 品或过程有丰富经验和专业知识,具有工程师职称以上的人员组成,人数一殷不少于3人匸

评价组可以聘请相关领域技术专家在风险评价的整个过程或适当的阶段中承担咨询任务，以有效 提高评价结果的质量。

5.33评价组长及其职责

评价组应推选出组长，组长负责组织、协调评价组进行客运架空索道风险评价工作，评价组成立 后，蛆长应主持召开评价组首次工作会议，目的是确定评价组所有成员均已掌握本方法关于客运架空索 道风险评价的原则、程序、评估方法、评定准则等相关要求，现场风险评估工作结束后，组长应主持召开 评价组末次工作会议,对索道进行风险等级评定，出具索道凤险评价报告，提出降低风险的安全对策措 施及建议.

5.4第3步，收集评价对象相关信息

数据收集是风险分析的一个至关重要的阶段，数据收集的全面性和准确性，直接关系到评估结果的 正确性和风险管理的有效性,是一个基本的和连续的过程，持续于风险评价实施的整个阶段，

风险评价需要收集的信息主要有，

——-客运架空索道基本情况（包括设计、制造、安装•改造、修理、使用单位信息和施工日期等）；

——客运架空索道基本技术参数壬

——客运架空索道使用单位各项安全管理制度（包括技术档案管理制度、安全操作规程、日常检查 与定期自行检査制度.维护保养制度、定期报检制度、作业和服务人员守则、作业人员及相关服 务人员安全培训考核制度、应急救援演练制度、意外事件和事故处理制度•法规标准规定的其 他制度等）的建立和执行情况F

——客运架空索道最近一次全面检验或年度检验数据；

——客运架空索道运行和环境状况、日常检査和维护保养记录，以及自行检査中发现的异常情况、 设备故障与事故处理情况等*

——针对失效模式和原因所进行的必要检验和测试的结果，

5.5 第4步=子系统地分、失效模式及原因分析

5.5.1子系统划分

在进行索道失效模式及原因分析前，宜先将整个索道系统分解为若干个有机组成的子系统，可以按

照索道系统特点■功能及设备相关性进行划分.例如，可以将索道划分为以下子系统：

a） 线路（包括支架和基础，线路侧型）,

b） 钢丝绳i

C）运载工具，

d）抱索器/夹索器W

C）托压索轮组（鞍座）；

f） 驱动装置（电动机、制动器、减速机、联轴器、驱动轮）&

g） 迁回装置］

h） 张紧装置！

i）  站房设施；

D 脱挂抱索器站内推车系统；

k） 通讯系统！

l） 血气设备（动力.控制X

m） 安全保护装置和信号系统；

n） 救护装置"

5.5.2失效模式及原因分析

5.5.2.1评价组应根据评价对象实际情况,具体分析索道失效模式,并对失效原因进行识别。失效模式 及原因的分析和识别可以危险源辨识（参照GB/T 16856—2015中5.3）,情节描述等作为技术手段，通 过组内讨论方式进行。

5.5.2.2失效模式应从索道系统、结构或零部件失去其原有设定功能的某种现象予以描述，失效原因分 析应重点考虑促成后果产生的环境、情况、事件或行动，

5.5,2.3评价组对失效模式及原因的描述应具体、明确，以便有助于评估失效概率和后果严重程度。

5∙5∙2.4评价组全体成员应对失效模式及原因的描述达成一致意见’

5.5.3记录和范例

5.5.3」评价组应将所分析和识别的失效模式和原因记录下来形成文件,作为下一步风险评估的依据。 5f∙3.2附录A给出了客运架空索道子系统失效模式及原因分析范例，

5.6第5歩：失效概率和失效后果严重程度评估

5.6.1 —般要求

5.6」.1风险是由失效原因所引起的失效后果严重程度（S）与失效发生概率（P）的函数。因此，风险由 后果严重程度与失效概率两方面决定*风险评估即是对这两方面的评估。

5.6.1.2评价人员应根据失效模式和原因的描述，对索道设备进行必要的检验和测试,对其安全管理情 况进行检査，并如实、详细记录，现场检验、测试和检査结果是索道风险评估的重要依据，

5&2失效后果严重程度评估

5∙6.2∙1对每一个失效模式,其失效后果严重程度应被评估为表1所列之一■•

GB/T 34024—2017

表1失效后果严車程度

5.6.2.2失效后果严重程度，应从人身伤害■社会影响和经济损失等三个方面进行评估.附录B给出了 推荐的失效后果严重程度的评估指标、评估步骤、參数量值及评定标准等。

5.6.3失效概率评估

5.6.3.1对每一个失效原因，其失效概率应被评估为表2所列之一』

表2失效概率

5-6.3.2评估失效概率时，应统筹考虑设备损伤、失效情况，以及使用单位安全管理状况，日常自行检査 和维护保养水平等.

5-6.33 设备损伤、失效情况应考虑与危险相关的客运架空索道部件或子系统可靠性,事故故障记录和 统计数据（事故或故障发生的频次），还需考虑设备缺陷与隐患整改■修理与维护保养情况,以及人员暴 露在危险中的频次和时间等因素，

5.6.3.4失效概率评估应以检验和测试结果、安全管理制度建立和执行情况为主要依据，参照现有法规 和GB 12352.GB∕T 24728的规定，结合专家经验进行判断"

5.6.3∙5附录C给出了推荐的失效概率的评估指标、评估步骤、参数量值及评定标准等，

5.7第6步：风险类别确定

根据失效后果严重程度和失效概率评估结果,得到客运架空索道子系统各失效模式下具体失效原 因的失效后果严重程度等级CI-5）和失效概率等级（A-E）_t对照表3确定各失效原因的风险类别*风 险类别分为I I H , ΠI, IV四个类别，

表3风险类别

5.8第7步：风险等级评定

5.8.1风险等级

客运架空索道整体风险等级划分为一级、二级、三级、四级，如表4所示。

表4客运架空索道风险等级

5.8.2评定准则

评价组在对评价对象各失效模式的失效原因进行风险评估后，应按照以下准则对客运架空索道进 行风险等级评定：

a） 没有∏I类和IV类风险，II类风险比例不超过30%的，风险等级评定为一级；

b） 没有In类和IV类风险，II类风险比例大于30%的，风险等级评定为二级；

C）没有IV类风险，ΠI类风险数最不超过8项的，风险等级评定为三级；

d）有IV类风险或In类风险数量超过8项的，风险等级评定为四级。

5.9第8步：出具风险评价报告

评价组在完成风险分析和风险等级评定工作后，应出具《客运架空索道风险评价报告》（模板见 附录D）。评价报告至少包括以下内容：

—评价对象基本信息；

—评价组成员名单；

——评价时间和地点；

—评价依据的方法；

—评价结果及建议措施等。

5.10第9步：风险的降低

5.10.1建议措施

5.10.1.1风险等级评定为四级的，需要立即采取防护措施消除或降低风险，并重新进行风险评价，以确 认风险已经消除或降低到可接受。

5.10.1.2风险等级评定为三级的，需要采取防护措施消除或降低风险，宜重新进行风险评价，以确认风 险已经消除或降低到可接受。

5.10.1.3风险等级评定为二级的，在考虑解决方案和社会价值的实用性后，确定是否需要采取进一步 措施以降低风险。

5.10.1.4风险等级评定为一级的，不需要采取进一步降低风险措施。

5.10.2风险降低的方法

对具有较高风险的客运架空索道子系统和零部件,宜采取以下降低风险的方法：

• a) 修改或重新设计，以提高子系统或零部件的可靠性；

• b) 进行修理或改造；

C)减少暴露于危险中的频次或持续时间3

• d) 根据具体情况，改变使用、检验和维护保养程序；

• e) 増加防护或安全装置，使得一旦客运架空索道部件发生故障或失效，这些保护或装置将起 作用；

• f) 其他经论证可行的方法。

5.10.3重新评价

5.10.3.1应用本方法得出的风险评价结果并非一个永久性的结论，客运架空索道系统在采取了消除或 降低风险的措施后，可以按照本方法规定的程序，重新进行评价，重新评定风险等级。

5.10.3.2采取降低风险的措施后，可以从第3步(见5.4)开始重新进行风险评价，以确定风险是否已被 充分地降低,并且没有因实施防护措施而产生新的风险。

6文件

风险评价的过程和结果应形成文件。文件内容应至少包括：

• a) 风险评价对象(5.2)；

• b) 评价组组长和成员(5.3)；

C)评价对象相关信息(5.4)；

• d) 客运架空索道子系统划分(5.5.1)；

• e) 客运架空索道失效模式及原因分析(5.5.2)；

• f) 失效概率和失效后果严重程度评估过程和结果(5.6)；

• g) 风险类别确定和风险等级评定(5.7.5.8)；

• h) 风险评价报告(5.9)；

• i)  降低风险的建议措施(5.10.1);

j） 采取的所有降低风险的方法和措施（5.10.2）；

k） 与重新进行风险评价相关的适用的记录（5.10.3）；

D 任何所采用的参考数据及数据的来源，如：法规和标准、已知的事故和故障资料、检验、测试和 检査结果、安全管理制度和执行记录、部件可靠性资料等。

注：a）、b）、c）、i）的信息记录在文件h）中，可不单独形成文件。

附录A （资料性附录）

客运架空索道子系统失效模式及原因范例

• A.1客运架空索道子系统中支架和基础、线路侧型的失效模式及原因范例参见表A.l₀

表A.1线路（支架和基础、线路侧型）范例

IO

• A.2客运架空索道子系统中钢丝绳的失效模式及原因范例参见表A.2。

表A.2钢丝绳范例

附录B （资料性附录） 失效后果严重程度评估方法

Bl总则

考虑人身伤害、社会影响以及经济损失因素，对失效后果严重程度进行评估。引入人身伤害系数 （HF）、社会影响系数（SIF）和经济损失系数（ELF）作为评估指标，分别按照B.2〜B.4的规定评估赋值, 按照B.5的规定计算后果系数，确定失效后果严重程度等级。

• B.2人身伤害系数（HF）

• B.2.1 含义

健康系数旨在衡量人员受到的伤害程度。

B.2.2评估赋值

按照下列条件判断人员受到伤害的大小,并选择适当的HF值,作为健康系数：

a） 如果该事故不会造成人员伤害，则HF=O_o

b） 如果该事故会造成人员轻度伤害，则HF=5_o

C）如果该事故会造成人员重度伤害，则HF=Io_o

d）如果该事故会造成人员死亡,则HF=X_e

B.3社会影响系数（SlF）

B.3.1含义

社会影响系数旨在衡量事故对社会造成的影响程度。

B.3.2评估赋值

按照下列条件判断社会影响程度的大小,并选择适当的SIF值,作为社会影响系数：

a） 如果该事故不会造成社会影响，则SlF=O_e

b） 如果该事故会造成的社会影响一般,则SlF=3。

C）如果该事故会造成社会影响较大,则SIF=IO_O

B.4经济损失系数（ELF）

B.4.1含义

经济系数旨在衡量客运架空索道停运及设备损坏维修造成的经济损失。

B.4.2评估赋值

按照下列条件判断经济损失的大小,并选择适当的ELF值,作为经济损失系数：

a） 如果事故发生后，没有受到经济损失，则ELF=O_o

b） 如果事故发生后，受到较小的经济损失,则ELF= 5_o C）如果事故发生后，受到较大的经济损失，则ELF=IO_e d）如果事故发生后，受到很大的经济损失，则ELF=I5_β

B.5失效后果严重程度确定

B.5.1失效后果系数计算

失效后果系数是评估确定的人身伤害系数（HF）、社会影响系数（SIF）.经济损失系数（ELF）之和。

B.5.2确定失效后果严重程度等级

根据失效后果系数,按照表B.1确定失效后果严重程度等级。

表B l失效后果严重程度等级

附录C （资料性附录） 失效概率评估方法

• C.1总则

考虑客运架空索道设备损伤、失效情况，以及运营单位日常自行检査和维护保养水平，对失效概率 进行评估。引入损伤系数（DF）、自检和维护保养系数（IMF）作为评估指标，分别按照C.2和C.3的规 定评估赋值,按照C.4的规定计算概率系数，确定失效概率等级。

• C.2损伤系数（DF）

C.2.1 含义

损伤系数旨在度量与被评估的零部件运行中正在作用或潜在作用的已知故障模式或故障原因。

C.2.2评估赋值

C.2.2.1第一步：判断故障模式是否正在发生

按照下列条件判断，选择适当的DFI值：

a） 如果故障模式未发生,DFl = I_o

b） 如果故障模式未发生，但已接近标准极限值;或者故障模式发生，但仍在可接受的范围内，DFl =5。

C）如果故障模式发生，已经超出标准或影响客运架空索道的安全运行,DF1 = X°

从上面选择适当的DFI值。

C.2.2.2第二步：判断故障原因是否正在发生

按照下列条件判断,选择适当的DF2值：

a） 如果该故障原因未发生，则DF2 = 0_β

b） 如果该故障原因已发生,但在可接受范围内，则DF2 = 2₀

C）如果该故障原因已发生，已达到比较严重的程度，则DF2 = 3_o

C.2.2.3第三步：判断该故障原因的发生频率

按照下列条件判断,选择适当的DF3值：

a） 该故障原因几乎不发生，则DF3 = 0_β

b） 该故障原因发生的频率很低，则DF3 = l_o

C）该故障原因发生的频率一般，则DF3 = 2_β

d）该故障原因发生的频率较高，则DF3 = 3_o

C.2.2.4第四步：判断该故障原因引起相应的故障模式发生的速率

按照下列条件判断,选择适当的DF4值：

a）该故障原因引起相应故障模式发生的速率很慢，则DF4 = l_o

b)该故障原因引起相应故障模式发生的速率中等，则DF4 = 2°

C)该故障原因引起相应故障模式发生的速率很快,则DF4 = 3_o

C.2.3损伤系数计算

损伤系数DF为DFLDF2乘积与DF3、DF4乘积之和，即:DF=DFl × DF2 + DF3 X DF4_β

C.3自检和维护保养系数(IMF)

C.3.1 含义

自检和维护保养系数旨在度量当前自检和维护保养程序识别子系统正在发生或潜在发生的故障模 式和故障原因有效性。

C.3.2评估赋值

检査评价对象历史检测和维护保养情况,按照下列条件判断,选择适当的IMF值,作为自检和维护 保养系数：

• a) 如果自检和维护保养程序完全符合有关规定，自检周期适当，有完整自检和维修记录，则IMF =-3<,

• b) 如果子系统的自检和维护保养程序部分符合有关规定，自检周期随意性较大，自检和维修记录 不完整，则IMF=I_o

C)如果子系统的自检程序不符合有关规定，没有自检和维修记录,则IMF=3_β

C.4 失效概率等级确定

C.4.1失效概率系数计算

失效概率系数是评估确定的损伤系数(DF)、自验和维护保养系数(IMF)之和。

C.4.2确定失效概率等级

根据概率系数,按照表C.1确定失效概率等级。

表Cl失效概率等级

附录D （规范性附录）

客运架空索道风险评价报告（模板）

一、评价对象基本信息

二、风险评价组成员名单

三、风险评价结果及建议措施
