ICS 53.100 P 97

中华人民共和国国家标准

GB/T 8420—2011/ISO 3411:2007

代替 GB/T 8420—2000

土方机械司机的身材尺寸与司机的最小活动空间

Earth-moving machinery—PhySiCal dimensions Of OPeratOrS and minimum OPeratOr SPaCe envelope

(ISO 3411:2007,IDT )

2011-09-29 发布

2012-01-01 实施

中华人民共和国国家质量监督检验检疫总局务柘中国国家标准化管理委员会发布

中华人民共和国

国家标准

土方机械司机的身材尺寸

与司机的最小活动空间

GB/T 8420—2011/IS0 3411:2007

中国标准出版社出版发行北京市朝阳区和平里西街甲2号(IoOoI3) 北京市西城区三里河北街16号(100045)

网址 WWW. spc. net. CIl

总编室:(010)64275323 发行中心：(010)51780235

读者服务部:(010)68523946

中国标准出版社秦皇岛印刷厂印刷各地新华书店经销

开本880X1230 1/16 印张0.75 字数19千字 2011年12月第一版2011年12月第一次印刷

书号：155066 • 1-43922 定价 16.00 元

如有印装差错由本社发行中心调换版权专有侵权必究举报电话:(010)68510107

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 8420-2000（土方机械司机的身材尺寸与司机的最小活动空间》。本标准与

GB/T 8420-2000相比,除编辑性修改外主要技术变化如下：

——增加了引言；

——范围并不局限于男性司机；

——删除了“司机身材的百分位”图（见2000年版的图1）；

——修改了术语和定义（见第3章,2000年版的第3章）；

修改了图1、图2、图3中表的数值（见图1、图2、图3,2000年版的表1、表2、表3）；

——修改了图4、图5（见图4、图5,2000年版的图5、图6）；

——“从SIP至司机室侧壁的最小距离”由335 mm调整为325 mm（见5. 2.3,2000年版的5.4）；删除了土方机械舒适性的操纵区域和操纵装置的可及范围的规定（见2000年版的附录Λ）_o

本标准使用翻译法等同釆用ISO 3411：2007（±方机械司机的身材尺寸与司机的最小活动空间》。

与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：

——GB/T 8591—2000（土方机械司机座椅标定点XeqV ISO 5353:1995）；

—GB/T 8498-2008（土方机械基本类型识别、术语和定义》（ISo 6165：2OO6,IDT）；

——GB/T 25624-2010«土方机械司机座椅尺寸和要求XISO 11112 ： 1995,IDT）_O本标准由中国机械工业联合会提出。

本标准由全国土方机械标准化技术委员会（SAC/TC 334）归口。

本标准起草单位:天津工程机械研究院、广西柳工机械股份有限公司、熔盛机械有限公司、陕西同力重工股份有限公司、山重建机有限公司_O

本标准主要起草人:段琳、黄中良、耿跃海、范翠玲、倪林、哈海珊。

本标准所代替标准的历次版本发布情况为：

——GB/T 8420—1987,GB/T 8420—2OoO_O

本标准司机尺寸是基于美国（CAESAR数据）、欧洲（ISO 15534-3：2000）和亚洲（中国、日本、韩国和泰国）男性和女性数据得出的。

亚洲男性司机的尺寸数据在美国和欧洲联合数据的5%〜95%范围内。因此,为代表美国和欧洲司机人口，司机尺寸数据是基于以上两个地区得出的。为了计算亚洲女性司机的潜在增长,从上一版本保留了身材矮小的司机尺寸值,而不是美国和欧洲高大司机数据。

本标准规定的尺寸是从以上列出的实际测量值得到，当无法获得特定尺寸时,可基于获得的测量尺寸的增长趋势从上一版本的比例值得出。

本标准规定的司机最小正常内部活动空间可被特定土方机械补充或修改。

土方机械司机的身材尺寸与司机的最小活动空间

1范围

本标准规定了 ISO 6165中定义的土方机械司机的身材尺寸以及用于司机空间内正常操作的最小活动空间范围。

本标准不适用于本标准实施前制造的机器。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件•

ISO 5353 土方机械司机座椅标定点(Earth-InOVing machinery♦ and tractors and machinery for agriculture and foreStry—Seat index POint)

ISO 6165 土方机械基本类型识别、术语和定义(Earth-moving machinery一BaSiC types— IdentifiCatiOn and terms and definitions)

ISO 11112 土方机械司机座椅尺寸和要求(Earth-moving machinery一OPerator^, S Seat— DimenSiOnS and requirements)

3术语和定义

下列术语和定义适用于本文件。

3. 1

綫小身材司机 SmalI OPeratOr

在世界范围的土方机械司机中，大约有5%的司机矮于列出的身材尺寸。

3.2

中等身材司机 medium OPeratOr

在世界范围的土方机械司机中，大约有50%的司机矮于列出的身材尺寸,其余司机高于列出的身材尺寸。

3.3

高大身材司机Iarge OPeratOr

在世界范围的土方机械司机中,大约有5%的司机高于列出的身材尺寸。

3.4

工作姿势 WOrking POStUre

司机工作时的姿势。

3.5

直立姿势 erect PoStUre

无需靠背直立的立姿或坐姿。

4司机的身材尺寸

图1和图2给出了司机的立姿和坐姿尺寸。图3给出了司机的身体各关节尺寸。所有尺寸已包括鞋子或靴子25 mm高度的允差。其他衣服的尺寸对这些尺寸也有影响。

所有尺寸都是指司机的直立姿势。由于工作姿势会放松，因此尺寸稍小一些:身高（IA）和举手高度（2A）约要减少15 mm,而坐姿高度（3厶）以及坐姿眼部高度（3B）约要减少25 mm_o

在世界上某些地区,有超过5%司机的腿长度小于所列出的矮小司机腿长度值,为适应这些地区，可进行特殊调整。

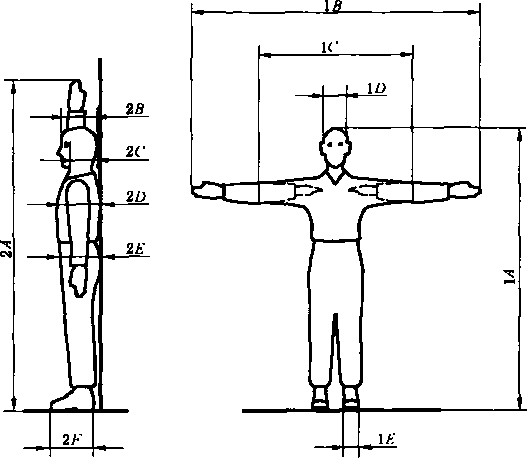

符号对照	名称	尺寸∕mm
符号对照	名称	嬢小身材司机	中等身材司机	高大身材司机
IA	穿鞋身高・	1 550	1 730	1 905
IB —	展臂宽度，	1 585	1 765	1 942
IC	曲臂宽度C ——	850	958	1 060
ΓD	头部宽度b -	140	151	163
IE	脚部穿鞋宽度 ——―	95	________125	139
2A	举手高度（指尖尸 ——	1 900	2 118	2 325
2B	一头部厚度 -	170	194	210
2C	眼部至后背距⅝r 一	170	194	210
2D	胸部厚度C ■	210	247	280
2E	一腹部厚度C -	210	257	300
2F 「	一脚部穿鞋长度	250	276	311
注：本表代表世界人口的尺寸范围。矮小身材基于第5百分位测童，中等身材基于第50百分位测量, 高大身材基于第95百分位Mft_e嬢小身材司机体重为51. 9 kg,中等身材司机体重为74.4 kg,高 ______大身材司机体重为114.1 kg。___________________________________________
*如需要戴防护帽时约増加50 mm。 ^b头部宽度不包括耳朵• ^e按比例得出的尺寸值。

J 一 3K

4A I

3//

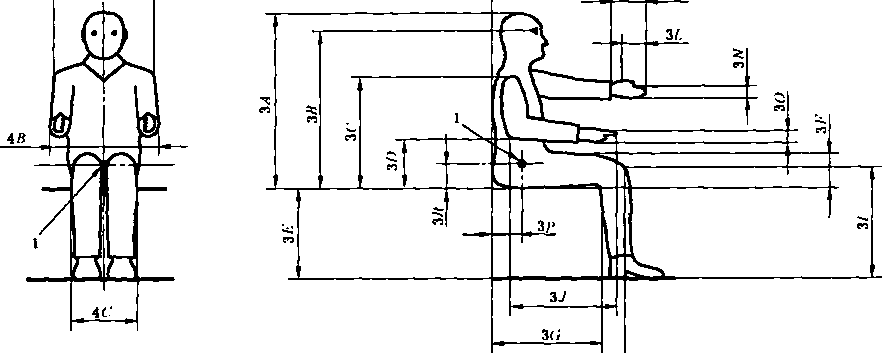

符号对照	名称	尺寸∕mm
符号对照	名称	矮小身材司机	中等身材司机	高大身材司机
3A	坐姿高度， — —	_______800	894	976
3B	坐姿眼就高度_ 一	________690	兄0	85§
3C 「	一坐姿肩标高度—	530	585	651
3D —	一坐航鯨高度一	200	239	285
3E ~	坐椅水*面高度, ~	400	449	495
3F	一大ι⅛ff⅞° - ~	120	________146________	170
3G —	_醫部至万、腿距离厂二	420	474	525
3H F	一袖⅞⅛盖距离	530	601	670
3/	坐姿膝部高度（穿鞋）	500	558	627
3J 一	一肘端至而尖距离「一	410	464	515
3K 「	—手臂向耕伸距e —	TiO	832	909
3L ~	—手握⅜国杆时减扇部分］—	—65	- 73	_____-80_____
3M	一手系僉 -一	170	190	207
3N	一手⅞⅛⅞x 「一	80	87	96
30 '	一手菱厚⅝n	弟	%0	35
3P	—WlP（産宿标定点）长度 —	113	125	137
3R	—§IP（店籍标宣為蕎度	80		切
4A —	一肩羸（1角肌）宽度一	380	450	514
4B	［两肘之间宽度。 _	385	454	- 521
4C -	一坐氨而宽度—— _	320	378	456
注1： 1——座椅标定点＜SIP）_q 注2：本表代表世界人口的尺寸范围。矮小身材基于第5百分位测量，中等身材基于第50百分位测量，高大身材基于第95百分位测量。燧小身材司机体重为51. 9 kg,中等身材司机体重为74. 4 kg, 高大身材司机体重为H4.1 kg.
^β如需要載防护帽时约增加50 mm. ^b手掌宽度尺寸不包括拇指。 ^C按比例得出的尺寸值。 ^a手掌的厚度尺寸与手指根都的厚度有关,但与掌心厚度无关。

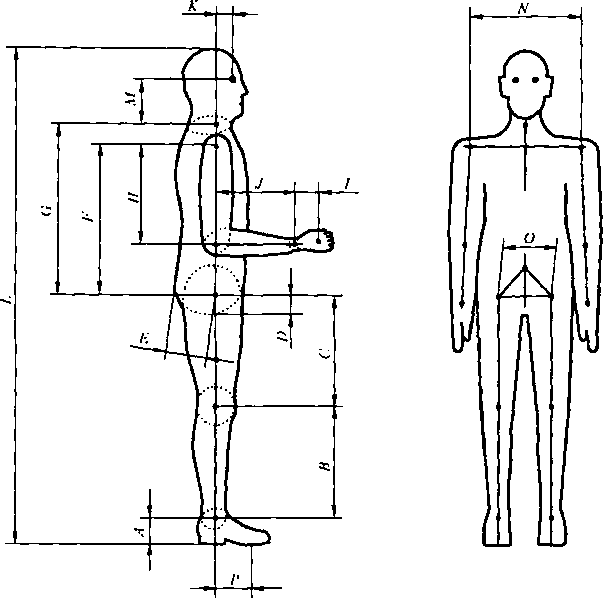

符号对照	名称	尺寸∕mm
符号对照	名称	蔑小身材司机	中等身材司机	高大身材司机
A	穿鞋时踝关	98	107	120
B	小曜长度___________	367	405	450
C	大腿长度___________	372	425	475
D	髓关节至臀部距离（垂直）邙	80	88	97
E	髓关节至髻都距离〈前后）b	113	125	137
F	躯干长度	396	442	486
G	髓关节至颈关节距离"	481	538	591
H	上臂长度b____________	247	276	303
I	腕关节至手握操纵杆的距离b	105	119	137
J	前臂长度___________	220	246	270
K	虹部至身体中线距离	71	79	87
L	穿鞋身高 —	1 550	1 730	1 905
M	眼部至颈关节间距b	133	149	164
N	鬲M度& I	310	349	382
O	髓关节宽度b__________	152	170	187
P	踝关节至踏力点距离」	124	138	152
¹为坐姿的司机。 b按比例得出的尺寸值。_________________________________________

5最小活动空间范围

5. 1 一般要求

最小活动空间范围是指操作空间内部的尺寸，图4、图5尺寸见表1。司机操作空间（例如：司机室、带滚翻保护结构的司机室、带落物保护结构的司机室）内坐姿司机周围最小活动空间见图4,立姿司机周围最小活动空间见图5。与座椅标定点（SIP）相关的尺寸见ISO 5353的定义。其活动空间范围的外廓线并非指司机室的形状。如果符合最小活动空间要求,则活动空间可与示例不同。

司机最小活动空间范围是依据图1、图2和图3给定的高大身材司机的尺寸，由操作空间的内表面而不是以可见的表面形变进行测定•

5.2允许调整

5. 2. 1特定机器的司机最小活动空间的允许调整见5.2. 2-5. 2. 5,本标准规定的司机最小活动空间可根据特定机器标准补充或修改。

5.2.2如果特定机器减小的活动空间范围可给司机提供足够的保护并可操作,则最小活动空间范围可小于图4和图5的规定。对司机活动空间范围可接受的修改包括以下内容。

5. 2. 2. 1为适应常用座椅并保证司机防护帽与司机室顶部有距离,从SlP测量的司机活动空间最小高度为1 050 mm_β对于司机不用戴防护帽进行操作的机器，司机活动空间的最小高度可减小至 1 000 mm_β

5. 2. 2. 2操作间高度也可按下列ISO 11112定义的不同的座椅结构进行调整：

a）座椅不具有垂直悬挂的，可减小40 mm；

b）座椅不具有垂直方向调节的，可减小40 mm；

C）座椅靠背角度大于15°的,可按比例减小。

5. 2. 3如果从SlP至司机室上部侧壁的最小内部距离大于等于325 mm,则为了能直接看到机器的侧面，司机座椅可偏离活动空间范围宽度的中心线。

5. 2.4对于某些特殊机型（例如:小型机器），司机活动空间范围可能需小于本标准推荐的最小值,对这些机器，司机室内的司机活动空间范围最小宽度可减小至650 mm。在这最小宽度的活动空间范围内，要求适宜地布置操纵装置，以确保司机操作方便、舒适。

5. 2.5通常，司机向前操作转向操纵装置（例如:小型挖掘机）或需要立即看到机器后部时（例如：小型推土机），则至司机室后部的最小距离可减小至250 mm再加上座椅前后调节行程的一半。

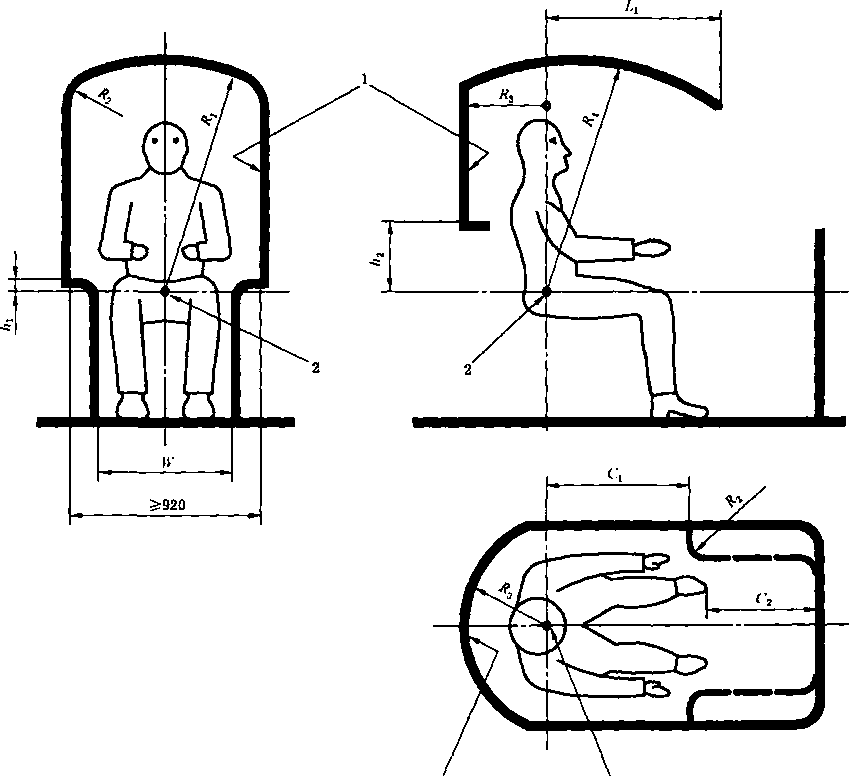

单位为毫米

说明：

1— —内部活动空间(ISE);
2— —座椅标定点(SIP).

注：所示宽度尺寸为对称的,尺寸值由表1给出.

S 4司机室内正常的最小内部活动空间——坐姿司机

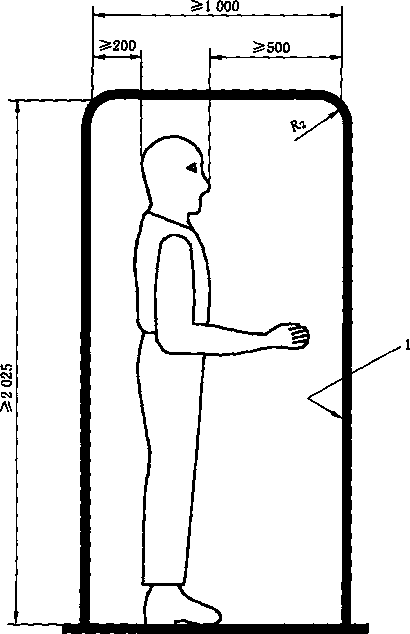

单位为毫米

说明：

ɪ--一内部活动空间(ISEK

注：尺寸RZ见表L活动空间宽度尺寸和操纵装置间隙与图4相同。

图5司机室内的正常的最小内部活动空间一立姿司机表1尺寸

符号	_________________名称	尺寸∕mm
R	~SIP与司机室顶篷横截面之间的距离 --一司机戴防护帽,座椅具有悬挂和调节机构 -一-司机不戴防护帽,座椅具有悬挂和调节机构	a ≥1 050 ≥1 000
Rz	司机室内壁的交角半径以及内壁与司机崟顶霍冨交爲革径	≤250
R	距司机室后壁的 ⅞⅞一	b
__________Ll__________	SIP与R和司⅜∣L室五点之间的水平距离	≥500
ʌɪ	-Sipg司讪室上半部分侧壁较低端面之间的蠢島鼠	≤150
九2	SlP与司机室上半部分后壁较低端面之间的垂直距离	C
W	容纳腿部的空间M	≥560
CI	前臂/手不超出司机言上半部分侧面区域的距离	>500
C₂	~当司机踩踏在任意位置的踏板或脚操虹装旬t鬲机M司机穿的鞋之间的距离________________________________	≥30
・从SlP到司机头顶上方伸缩式窗户的最小距离应是920 mm_(I ^b至少为Z>+400 mm,6等于座椅水平调节尺寸的一半，见5.2.5_β ^C该尺寸应小于或等于座椅调节到最低位置时,SIP与靠背上顶面之间的垂直距离。

参考文献

[1] GB/T 5703—2010 用于技术设计的人体测量基础项目(ISO 7250-1 ∙2OO8,MOD)
[2] GB/T 18717. 3-2002用于机械安全的人类工效学设计第3部分：人体测量数据

(ISO 15534-3 ：2000, NEQ)

[3] ISO 15534-3 s 2000 ErgOnOmiC design for the Safety Of machinery—Part 3: AnthrOPOmetriC data
