梯形和锯齿形螺纹收尾、肩距、退刀槽和倒角

1范围

本标准规定了梯形螺纹（Tr）和锯齿形螺纹（B）的收尾、肩距、退刀槽和倒角尺寸。梯形螺纹和锯齿形螺纹分别符合GB/T 5796（所有部分）和GB/T 13576（所有部分）的规定。

本标准适用于梯形螺纹和锯齿形螺纹产品的设计和加工。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 5796 （所有部分）梯形螺纹

GB/T 13576 （所有部分）锯齿形（3∖30^o）螺纹

3尺寸代号

P ——螺距

d --外螺纹大径（公称直径）

D——内螺纹大径（公称直径）

X——外螺纹收尾长度

X ——内螺纹收尾长度

a ——外螺纹肩距长度

A——内螺纹肩距长度

d_e ——外螺纹退刀槽槽底直径

D_g——内螺纹退刀槽槽底直径

g】一一外螺纹退刀槽槽底宽度

g2 --外螺纹退刀槽总宽度

G_l ——内螺纹退刀槽槽底宽度

r——外螺纹退刀槽槽底与槽侧面连接的圆弧半径

R ——内螺纹退刀槽槽底与槽侧面连接的圆弧半径

4外螺纹 4.1外螺纹收尾和肩距的型式与尺寸应符合图1和表1的规定。

GB/T 32537—2016

b）肩距

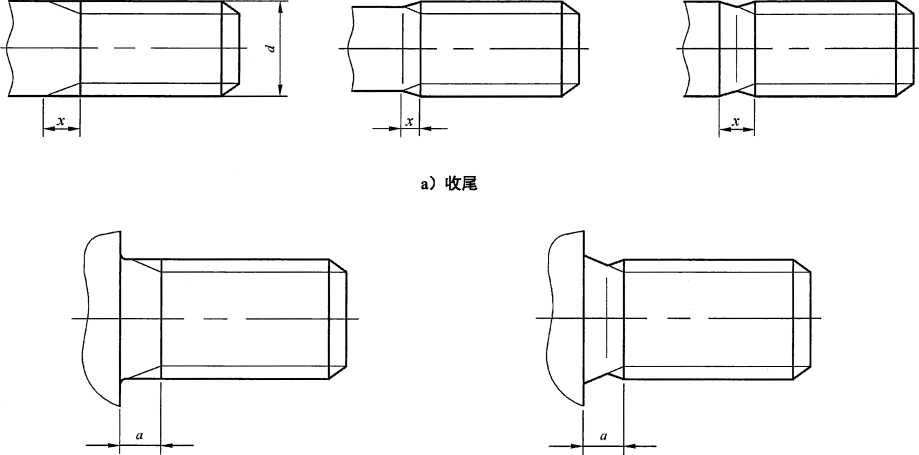

图1外螺纹收尾和肩距

表1梯形和锯齿形外螺纹（Tr和B）的收尾和肩距尺寸单位为毫米

螺距 P	收尾工 maX			肩距a max
螺距 P	中等组	短组	长组	中等组	短组	长组
1.5	4.5	3	6	6	3.8	7.5
2	6	4	8	8	5	10
3	9	6	12	12	7.5	15
4	12	8	16	16	10	20
5	15	10	20	20	12.5	25
6	18	12	24	24	15	30
7	21	14	28	28	17.5	35
8	24	16	32	32	20	40
9	27	18	36	36	22.5	45
10	30	20	40	40	25	50
12	36	24	48	48	30	60
14	42	28	56	56	35	70
16	48	32	64	64	40	80
18	54	36	72	72	45	90
20	60	40	80	80	50	100
22	66	44	88	88	55	110
24	72	48	96	96	60	120
28	84	56	112	112	70	140

GB/T 32537—2016

表1（续）单位为毫米

螺距 P	收尾ɪ max			肩距a maX
螺距 P	中等组	短组	长组	中等组	短组	长组
32	96	64	128	128	80	160
36	108	72	144	144	90	180
40	120	80	160	160	100	200
44	132	88	176	176	110	220
参考公式—	3F	2P	4P	4P	2.5P	5P

注1：优先选用“中等组”。

注2：本表适用于单线和多线螺纹（按螺距查取有关参数的尺寸）。

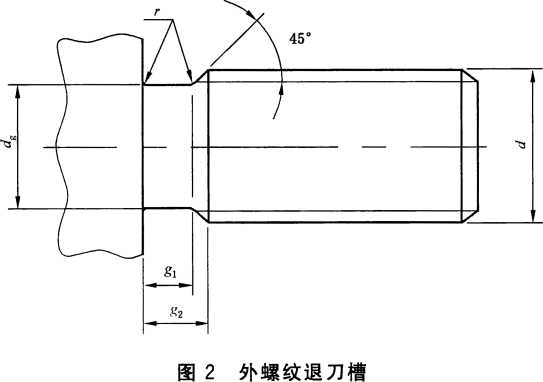

4.2外螺纹退刀槽的型式与尺寸应符合图2和表2的规定。过渡角为45°,也允许釆用60°和30°。

表2梯形和锯齿形外螺纹（Tr和B）的退刀槽尺寸单位为毫米

螺距 P	退刀槽
	gι			de	r
	中等组	短组	长组	de	r
1.5	4.5	3	6		0.6
2	6	4	8		0.6
3	9	6	12		1.6
4	12	8	16	等于	1.6
5	15	10	20	等于	1.6
5				外螺
6	18	12	24	纹的	2.5
				纹的
7	21	14	28	最小	2.5
8	24	16	32	小径	2.5
9	27	18	36		4
10	30	20	40		4
12	36	24	48		4
14	42	28	56		6

GB/T 32537—2016

表2 （续）

单位为毫米

螺距 P	— 退刀槽
	gι				r
	中等组	短组	长组		r
16	48	32	64		6
18	54	36	72		6
20	60	40	80	等于	8
22	66	44	88	等于	8
24	72	48	96	外螺	8
28	84	56	112	纹的最小	10
				纹的最小
32	96	64	128	小径
36	108	72	144		10
40	120	80	160
44	132	88	176
参考公式	3P	2P	4F	一	—
注1：优先选用“中等组"。
注2：本表适用于单线和多线螺纹（按螺距查取有关参数的尺寸）。
^a槽底直径d_l	≡的公差为h!3_o

4.3外螺纹始端端面的倒角为45°,也允许釆用60°或30°；倒角深度应大于或等于螺纹牙型高度。

5内螺纹

5.1内螺纹收尾和肩距的型式与尺寸应符合图3和表3的规定。

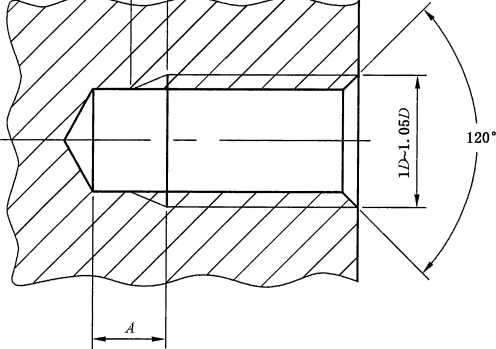

图3内螺纹收尾和肩距

GB/T 32537—2016

表3梯形和锯齿形内螺纹（Tr和B）的收尾和肩距尺寸

单位为毫米

螺距 P	收尾X max			肩距A max
螺距 P	中等组	短组	长组	中等组	短组	长组
L5	7.5	4.5	12	9	6	15
2	10	6	16	12	8	20
3	15	9	24	18	12	30
4	20	12	32	24	16	40
5	25	15	40	30	20	50
6	30	18	48	36	24	60
7	35	21	56	42	28	70
8	40	24	64	48	32	80
9	45	27	72	54	36	90
10	50	30	80	60	40	IOO
12	60	36	96	72	48	120
14	70	42	112	84	56	140
16	80	48	128	96	64	160
18	90	54	144	108	72	180
20	IOO	60	160	120	80	200
22	IlO	66	176	132	88	220
24	120	72	192	144	96	240
28	140	84	224	168	112	280
32	160	96	256	192	128	320
36	180	108	288	216	144	360
40	200	120	320	240	160	400
44	220	132	352	264	176	440
参考公式一	5P	3P	8P	6P	4P	IOP
注1:优先选用“中等组气注2：本表适用于单线和多线螺纹（按螺距査取有关参数的尺寸）。

5.2内螺纹退刀槽的型式与尺寸应符合图4和表4的规定。过渡角为45°,也允许釆用60。和30^o_o

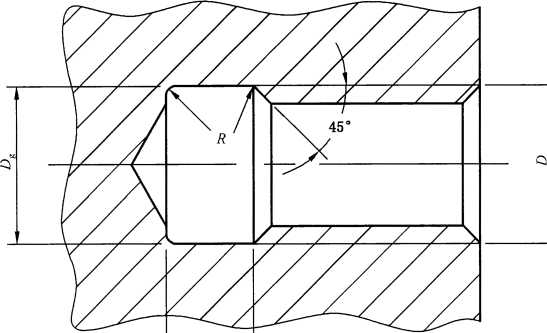

图4内螺纹退刀槽

GB/T 32537—2016

表4梯形和锯齿形内螺纹（Tr和B）的退刀槽尺寸单位为毫米

螺距 P	ιiΞ⅞^ 一
	Gl			Dga	R
	中等组	短组	长组	Dga	R
1.5	7.5	4.5	12		0.6
2	10	6	16		0.6
3	15	9	24	D + 1	1.6
4	20	12	32		1.6
5	25	15	40		1.6
6	30	18	48		2.5
7	35	21	56		2.5
8	40	24	64	D + 1.5	2.5
9	45	27	72		4
10	50	30	80		4
12	60	36	96		4
14	70	42	112		6
16	80	48	128		6
18	90	54	144		6
20	100	60	160		8
22	110	66	176		8
24	120	72	192	D + 2.5	8
28	140	84	224		10
32	160	96	256		10
36	180	108	288		10
40	200	120	320		10
44	220	132	352		10
参考公式	5P	3P	8P	一	—
注1：优先选用“中等组”。
注2：本表适用于单线和多线螺纹（按螺距査取有关参数的尺寸）。
^a槽底直径D	&的公差为H13_o

5.3内螺纹入口端面的倒角为120°,也允许釆用90°；端面倒角直径为1 D-1.05 D_O
