GB 25684.8—2010
Earth-moving machinery—Safety— Part 8: ReqUirementS for graders
(ISO 20474-8:2008,MOD)
2010-12-23 发布
2012-01-01 实施
中华人民共和国国家质量监督检验检疫总局走柘 中国国家标准化管理委员会发布
GB 25684的本部分的4. 2. 1,4.3和4. 4为强制性条款,其余为推荐性条款。
GB 25684«土方机械 安全》分为13个部分：
——第1部分:通用要求；
——第2部分:推土机的要求；
——第3部分;装载机的要求；
——第4部分:挖掘装载机的要求； '
一第5部分:液压挖掘机的要求；
——第6部分：自卸车的要求；
—第7部分:铲运机的要求；
—第8部分:平地机的要求；
——第9部分：吊管机的要求；
——第IO部分:挖沟机的要求；
——第11部分:土方回填压实机的要求；
——第12部分:机械挖掘机的要求；
—第13部分:压路机的要求。
本部分为GB 25684的第8部分,本部分应与第1部分配合使用。
本部分修改采用ISO 20474-8：2008≪±方机械 安全 第8部分：平地机的要求》(英文版).
本部分根据ISO 20474-8：2008重新起草。
考虑到我国国情，在釆用ISO 20474-8:2008时，本部分作了一些修改。有关技术性差异已编入正 文中并在它们所涉及的条款的外侧页边空白处用垂直单线标识。在附录B中给出了这些技术性差异 及其原因的一览表以供参考•
为便于使用,本部分作了下列编辑性修改：
—删除了国际标准的前言,修改了国际标准的引言和第1章；
——对ISO 20474-8s2008中引用的国际标准，用已被采用为我国的标准代替对应的国际标准；
——参考文献中增加了 ISO/TS 20474-14:2008 和 EN 474-8： 2006；
——在图A. 2中平地机的后部増加了松土杷的图示内容。
本部分的附录A和附录B为资料性附录。
本部分由中国机械工业联合会提出。
本部分由全国土方机械标准化技术委员会(SAC/TC 334)归口。
本部分负责起草单位'天津工程机械研究院、鼎盛天工工程机械股份有限公司、徐州徐工筑路机械 有限公司、三一重工股份有限公司.
本部分参加起草单位：山推工程机械股份有限公司、广西柳工机械股份有限公司。
本部分主要起草人：陈树巧、钮红、吴继霞、易全旺、刘培海、林龙.
GB 25684的本部分是GB/T 15706定义的C类标准。
本部分的范围说明了涉及的机械以及所包含的危险、危险状态或危险事件的范围。
由于机器的设计和制造都遵循C类标准的要求，因此当C类标准的要求与A类或B类标准要求不 同时,C类标准的要求优先于其他标准。
土方机械安全
第8部分:平地机的要求
1范围
GB 25684的本部分规定了平地机的安全要求,并给出了平地机的图例(见附录A)O
本部分与GB 25684. 1(规定了土方机械的通用安全要求)合并使用•本部分的特定要求优先于 GB 25684. 1的通用要求。
本部分适用于GB/T 8498定义的平地机。
本部分规定了本范围的土方机械在制造商指定用途和预知的误操作条件下应用时，与其相关的所 有重大危险、危险状态或危险事件;并规定了在使用、操作和维护中消除或降低重大危险、危险状态或危 险事件引起的风险的技术措施。
本部分不适用于在本部分实施前制造的机器。
2规范性引用文件
下列文件中的条款通过GB 25684的本部分的引用而成为本部分的条款。凡是注日期的引用文 件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而,鼓励根据本部分达成 协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本 部分。
GB/T 7920. 9 土方机械 平地机 术语和商业规格(GB/T 7920. 9—2003,ISO 7134： 1993,MOD)
GB/T 8419 土方机械 司机座椅振动的试验室评价(GB/T 8419—2007,ISO 7096：2000,IDT) GB/T 8498 土方机械 基本类型 识别、术语和定义(GB/T 8498—2008,ISO 6165,2006,IDT) GB 25684. 1—2010 土方机械 安全 第 1 部分:通用要求(ISO 20474-1： 2008,MOD)
3木语和定义
GB 25684. 1和GB/T 7920. 9确立的以及下列术语和定义适用于GB 25684的本部分。
3. 1
平地机 grader
自行的轮胎式机器,在前、后桥之间装有一个可调节的铲刀；机器可装有一个前置推土板或松土耙, 松土耙也可装在两桥之间。
注：平地机的主要用途是通过机器的前进运动来进行平地、刮坡、挖淘或物料翻松作业.
[GB/T 8498—2008,定义 4. 8]
4安全要求和/或防护措施
4.1 一般要求
平地机应符合GB 25684. 1中没有被本章特定要求所修改的安全要求和/或防护措施。
4.2司机操作位置
4.2. 1司机座椅
GB 25684. 1—2010的4. 4.1适用于GB 25684的本部分，座椅还应符合GB/T 8419规定的EM4 输入谱类的要求.
4.2.2后车窗
GB 25684.1—2010的4.3. 2.6和4. 3. 2. 8以及下述对后车窗的规定适用于本部分:
——后车窗应做除霜的布置；
——后车窗应安装自动刮水器和洗涤器。
4.3挡泥板
GB 25684.1—2010的4.14. 7适用于本部分,前轮不带挡泥板的除外。
4.4转向系统
4.4.1 一般要求
GB 25684.1—2010 的 4. 6. 1 和 4’
4. 4.2操纵装置
前轮转向、钗接转向和桥
4. 4.3转向性能试验 >
GB 25684.1—2010 βW
——转向性能试验
-在试验期间由斜饬
位置。Af
4.4.4行驶工况的
在公共道路上寸驶宜
-倾斜的前乍無
•——所有的铲：M
适用于本部分。
的操纵装置独立
以或及下述野适用于本部分I Ktr转.装■（阿
转IW置应处于笔直朝前的
5安全要求和/或
戶距离在 ［应处于垂首改 属装置应刘眼运输传，
时麾芭合下
主对应的结卜
I机］的锁住；］
见定该运输宽度之'
施的验证
GB 25684.1—：
6使用信息
GB 25684. 1—2OV
6. 2）中增加如何在公興
'进行
于 GB 25684 的 也机转向的说明

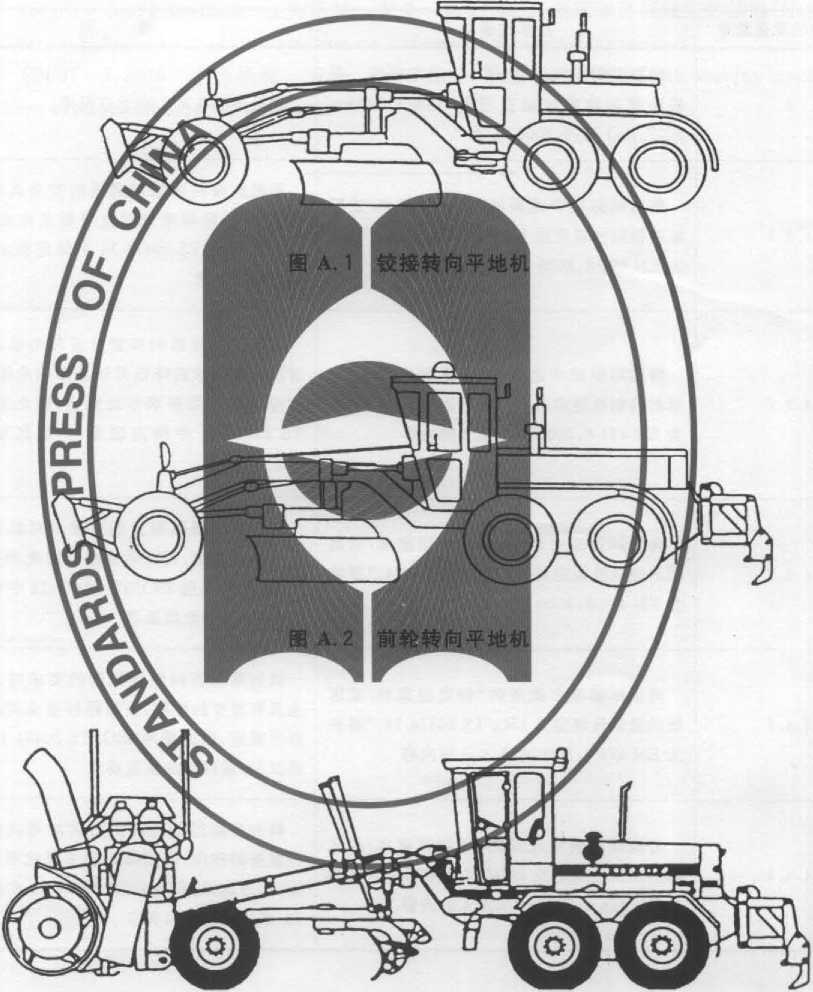

附录 A
（资料性附录） 图 例
图A.3装有扫雪器的平地机
附录B
（资料性附录）
GB 25684的本部分与ISO 20474-8：2008技术性差异及其原因
表B. 1给出了 GB 25684的本部分与ISO 20474-8:2008的技术性差异及其原因的一览表。
表B. 1 GB 25684的本部分与ISO 20474-8:2008技术性差异及其原因
|
本部分的章条编号 |
_______技术性差异_______ |
原 因__________ |
|
2 |
増加引用了 “GB/T8419 土方机械司 机座椅振动的试验室评价CGB/T 8419— 2007, ISO 7096： 2000, IDT） ” |
该标准在4. 2.1中予以引用 |
|
4.2. 1 |
将国际标准中此条的“特定国家和/或区 域的强制性规定见ISo/TS 20474-14。”替换 为 EN 474-8s2006 中 5. 2.1 的内容 |
司机座椅的要求对司机的安全具有重要的 作用,而国际标准未对此项要求作出规定，因 此采用ISO/TS 20474-14中特定国家和/或区 域的欧盟要求 |
|
4.2.2 |
将国际标准中此条的“特定国家和/或区 域的强制性规定见ISO/TS 20474-14。”替换 为 EN 474-8:2006 中 5.2.2 的内容 |
后车窗做除霜的布置并安装电动爾刷器和 清洗器能消除或降低司机操作的危险，而国际 标准未对此项要求作出规定，因此釆用ISO/ TS 20474-14中特定国家和/或区域的欧盟 要求 |
|
4.4.2 |
将国际标准中此条的“特定国家和/或区 域的强制性规定见ISO/TS 20474-14。”替换 为 EN 474-8≡2006 中 5.4.2 的内容 |
转向系统操纵装宣的要求对司机的安全具 有重要的作用，而国际标准未对此项要求作出 规定，因此釆用ISO/TS 20474-14中特定国家 和/或区域的欧盟要求 |
|
4.4. 3 |
将国际标准中此条的“特定国家和/或区 域的强制性规定见ISo/TS 20474-14√,替换 为 EN 474-8:2006 中 5.4. 3 的内容 |
转向系统转向性能试验的要求对司机的安 全具有重要的作用，而国际标准未对此项要求 作出规定，因此采用ISo/TS 20474-14中特定 国家和/或区域的欧盟要求 |
|
4.4.4 |
将国际标准中此条的“特定国家和/或区 域的强制性规定见ISO/TS 20474-14OM替换 为 EN 474-852006 中 5.4.4 的内容 |
转向系统行驶工况的要求对司机的安全具 有重要的作用，而国际标准未对此项要求作出 规定，因此采用ISOZTS 20474-14中特定国家 和/或区域的欧盟要求 |
参考文献
[1] GB/T 15706. 1—2007 机械安全 基本概念与设计通则 第1部分；基本术语和方法 (ISO 12100-1:2003, IDTX
[2] GB/T 15706. 2—2007机械安全 基本概念与设计通则 第2部分：技术原则(ISo 121002 ：2003, IDT).
[3] ISc)/TS 20474-14：2008 土方机械 安全 第14部分：国家和区域规定的信息(Earth-moving machinery—Safety—Part 14-information On national and regional provisions).
[4] EN 474-8：2006 土方机械 安全 第8部分W平地机的要求(Earth^moving machinery— Safety—Part S-Requirements for graders).
