中华人民共和国国家标准

GB/T 2032—2018

代轡 GB/T 2032—1993

船用法兰消火栓

Marine flanged fire hydrants

2018-12-28 发布

国家市场监督管理总局务布 中国国家标准化管理委员会发布

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GlVT 2032—1993«船用法兰消火栓》。本标准与GB,/T 2032—1993相比，主要变化 如下：

——修改了公称压力（见表1）;

—増加了不锈钢材质的消火栓（见4.1.1）；

——工作压力为3.0 MPa消火栓增加了倒密封结构（见3.3.3）。

本标准山全国船用机械标准化技术委员会（SAC/TC 137）提出并归口。

本标准起草单位：大连船舶重工集团冇限公司、大连盛靦新材料科技冇限公司、福建省马尾造船股 份有限公司。

本标准主要起草人：刘小朋、马玉龙、杨述闯、薄英、沙迎冬、于长靦、王浩召。

木标准所代替标准的历次版本发布情况为：

——GB/T 2032—1980、GB/T 2032—1993_o

船用法兰消火栓

1范围

本标准规定了法兰连接尺寸和密封面符合GB/T 25OUCB/T 4196规定的船用法兰消火栓（以下 简称消火栓）的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。

本标准适用于介质为淡水、海水消防管路系统用消火栓的设计、制造和验收。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 600—2008船舶管路阀件通用技术条件

GB/T 1176—2013铸造铜及铜合金

GB/T 1184-1996形状和位置公差 未注公差值

GB/T 1220—2007 不锈钢棒

GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差

GB/T 1958产品几何技术规范（GPS）几何公差 检测与验证

GB/T 2031—2018船用消防接头

GB/T 2501船用法兰连接尺寸和密封面

GB/T 5231 2012加工铜及铜合金牌号和化学成分

GB/T 5574—2008工业用橡胶板

GB/T 16253—1996 承压钢铸件

CB/T 3927船用铸造阀件壁厚

CB/T 4196船用法兰连接尺寸和密封面

3分类和标记

3.1型式

消火栓的型式规定如下：

AS型——法兰连接尺寸符合GiVT 2501的直通型消火栓。

ʌ型——法兰连接尺寸符合CB/T 4196的直通型消火栓。

BS型——法兰连接尺寸符合GB/T 2501的宜角型消火栓。

B型——法兰连接尺寸符合CB/T 4196的直角型消火栓。

3.2基本参数

消火栓的基本参数见表1。

表1消火栓的基本参数

3.3结构和尺寸

3.3.1公称压力PN16的AS型、BS型消火栓的結构和基本尺寸见图1和表2。

丄

J)

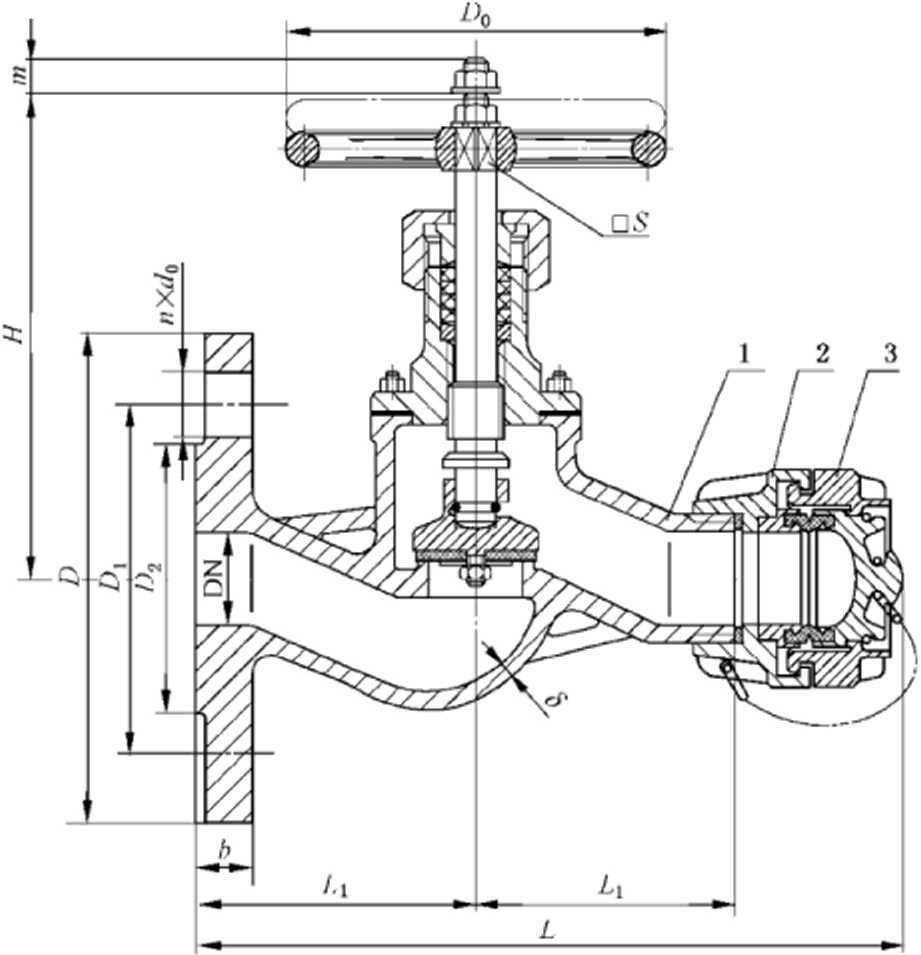

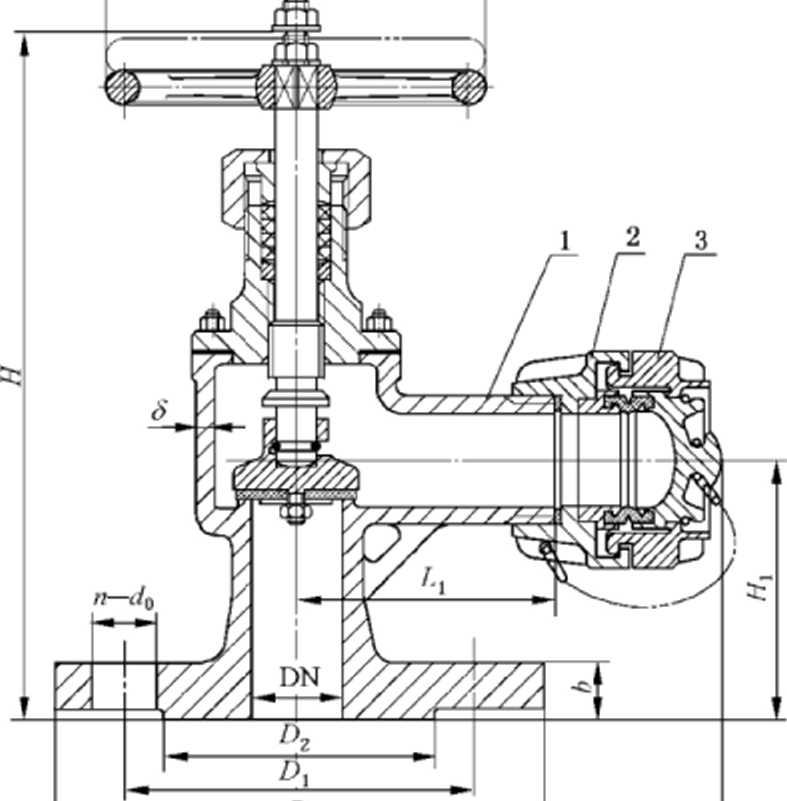

a）软密封消火栓

图1 AS型、A型、BS型、B型消火栓

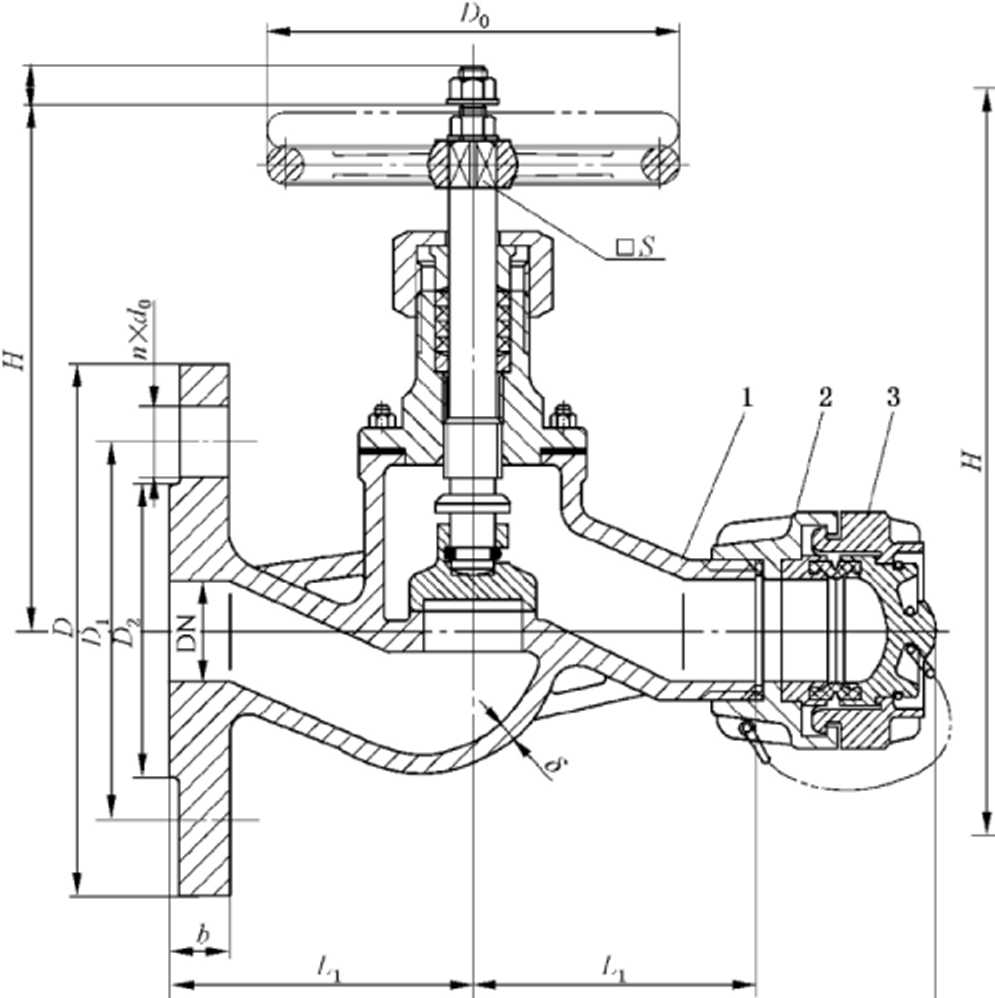

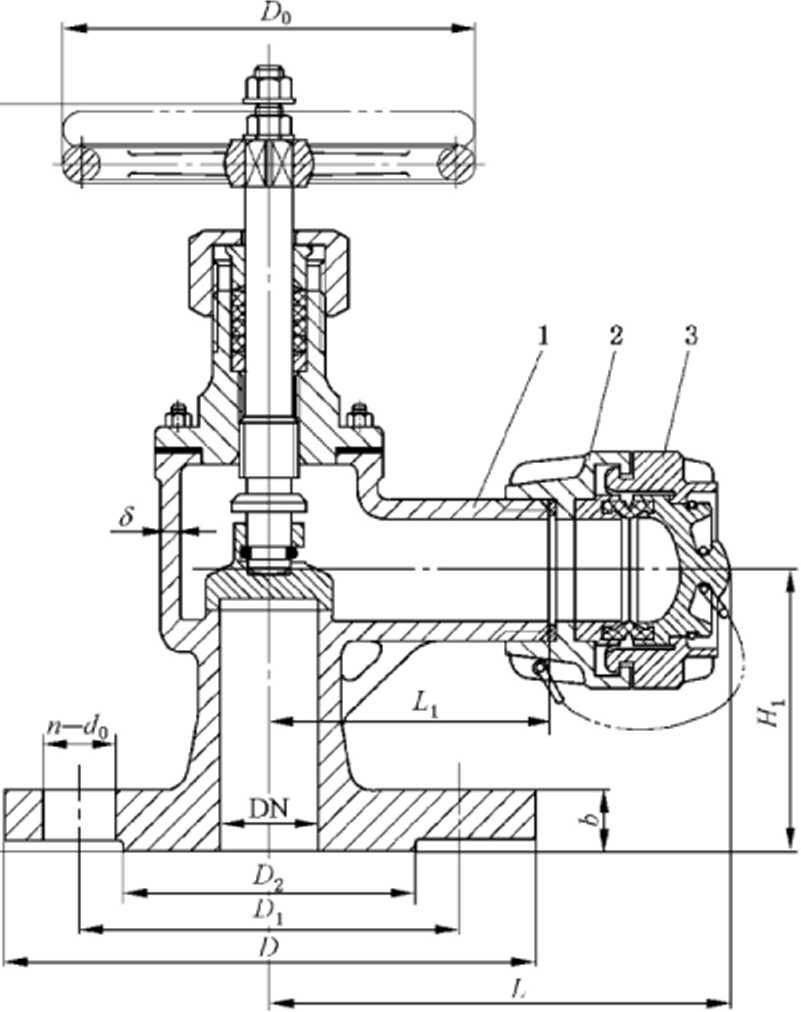

b)硬密封消火栓

图1 (续)

表2 AS型、BS型消火栓的基本尺寸

3.3.2公称压力PN16的A型、B型消火栓的结构和基本尺寸见图1和表3。

表3 A型、B型消火栓的基本尺寸

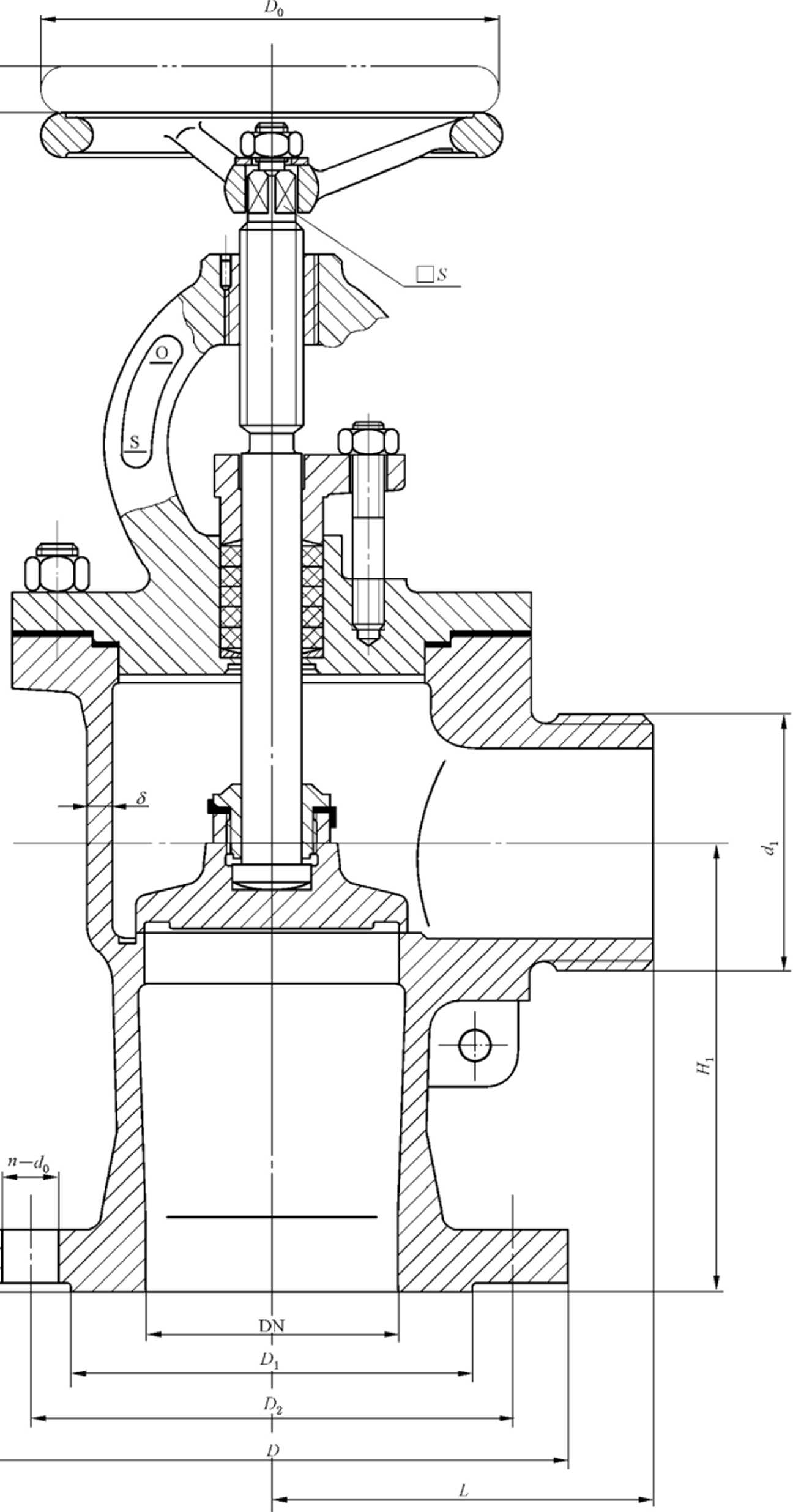

3.3.3工作压力P为3.0 MPa的B型消火栓的结构尺寸见图2和表4₀

表4 P为3.0 MPa的B型消火栓的基本尺寸

3.4 标记

3.4.1产品标记

消火栓的产品标记表示方法如下：

□ □□ □甲□ □ □

----PN16消火栓密封面代号：软密封（R）,硬密封（Y）

-------材料代号：青铜（Q） •黄铜（H）,不锈钢（N）

---------公称尺寸数值,不足三位的前边加“0”

-------------公称压力或10倍工作压力的数值

--------------型式

3.4.2标记示例

消火栓的标记由产品名称、采用的标准编号及产品型式组成。

示例1:

公称压力为PNl6、公称尺寸为DN65、密封而为硬密封.法兰连接尺寸和密封而符合GB/T 2501规定的直角型黄铜 材质消火栓标记为：

消火栓 GB/T 2032—2018 BSl6065HY

示例2：

公称压力为PNl6、公称尺寸为DN50、密封面为软密封.法兰连接尺寸和密封面符合CB/T 4196规定的直通型不锈 钢材质消火栓标记为：

消火栓 GB/T 2032—2018 Λ16O5ONR

示例3：

工作压力P为3.0 MPa、公称尺寸为DN50、法兰连接尺寸和密封面符合CB/T 4196规定的直角型青铜材质消火栓 标记为：

消火栓 GB/T 2032—2018 B30050Q

4要求

4.1材料 4.1.1消火栓主要零件的材料见表5₀

表5消火栓的主要零件材料

4.1.2铸件每炉应至少有3个带炉号的备査试棒,保存期不应少于3 a_o

4.2尺寸公差

4.2.1消火栓的壁厚应符合CB/T 3927的要求。

4.2.2消火栓的未注线性尺寸公差应符合GiVT 1804—2000 φ m级的要求。

4.3形位公差

消火栓的未注形状和位置公差应符合GIVT 1184 1996中K级的要求。

4.4 外观

消火栓的外观应符合GE/T 600—2008中3.10的要求。

4.5强度

消火栓的阀体在1.5倍工作压力的液压下应无渗漏。

4.6密封性

4.6.1消火栓的阀盘密封面在1.1倍工作压力的液压下应无渗漏。

4.6.2消火栓的阀杆和阀盖填料腔密封面在1.1倍工作压力的液压下允许有（0.01 XDN）mn√∕s的渗 漏量。

4.7 接口

4.7.1消火栓的消防接头按GB/T 2031—2018的A型。

4.7.2消火栓的封盖按GB/T 2031—2018的C型。

4.8质量

消火栓的质量正偏差应不超过理论质量的4%。

5试验方法

5.1材料

消火栓铸件的化学成分和力学性能按GB/T 1176—2013或GB/T 16253—1996规定的方法进行 检验。消火栓其他材料用检查材料牌号和质量保证书的方法进行检验。结果均应符合4.1的要求。

5.2尺寸公差

5.2.1消火栓的壁厚应用测厚仪、游标卡尺、钢直尺和卡钳等虽具进行检查，结果应符合3.3和4.2.1的 要求。

5.2.2消火栓的线性尺寸未注公差用相应等级的量具进行检查。结果应符合3.3和4.2.2的要求。

5.3形位公差

消火栓的形位公差按GB/T 1958规定的方法检査。结果应符合4.3的要求。

5.4外观

消火栓的外观用目测方法检查。结果应符合4.4的要求。

5.5强度

消火栓的强度试验按GB/T 600—2008中4.12规定的方法进行。结果应符合4.5的要求。

5.6密封性

消火栓的密封性试骑按GB/T 600—2008中4.13规定的方法进行。结果应符合4.6.1和4.6.2的 要求。

5.7 接口

消火栓的接口用冃测和检测产品标志、产品证书的方法检验。结果应符合4.7的要求。

5.8质量

将消火栓放在分度值不大于0.1 kg的衡器上进行称重。结果应符合4.8的要求。

6检验规则

6.1检验分类

检验分类如下：

a） 型式检验；

b） 出厂检验。

6.2型式检验

6.2.1 检验时机

消火栓制造冇下列情况之一时.应进行型式检验：

a）首次生产或转厂生产；

b）结构、材料或工艺有重大改变足以影响产品性能;

C）长期停产后恢复生产；

Cl）批量投产过程中发现有重大质量事故；

e）国家有关质虽检验部门提出要求。

6.2.2检验项目和顺序

消火栓的型式检验项目和顺序见表6。

表6消火栓的检验项目和顺序

6.2.3检验样品数量

消火栓型式检验的样品同一炉号为3个。

6.2.4判定规则

消火栓所有样品全部检验项Γl符合要求.判为型式检验合格；铸件化学成分、力学性能试验不符合 要求判该批消火栓型式检验不合格；其他项目若有不符合要求的，应加倍取样复验；若复验符合要求.则 判该消火栓型式检验合格。若仍有不符合要求的项目，则判为型式检验不合格。

6.3出厂检验

6.3.1检验项目和顺序

消火栓的出厂检验项冃和顺序应符合表6的规定。

6.3.2检验样品数量

除材料检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。

6.3.3 判定规则

全部检验项目符合要求的消火栓判定出厂检捡合格；铸件化学成分、力学性能试验若有不符合要求 的消火栓.则判该批消火栓出厂检验不合格；其他项目的检验.若有不符合要求的消火栓,允许返修后复 验；若复验符合要求，则判该消火栓出厂检验合格。若复验仍不符合要求,则判该消火栓不合格。

7标志、包装和贮存

消火栓的标志、包装和贮存应按GB/T 600—2008的相关规定进行。
