ICS 71. 120； 25. 220. 50

G 94

备案号：60574-2018


HG

中华人民共和国化上行业标准

HG/T 2376—2017

代替 HG/T 2376—2011

搪玻璃套筒式换热器

GlaSS-Iine(I SleeVe type heat exchanger

201 7-1 1-07 发布


20 1 8-04-01 实施

中倍人t⅛共和国工业和佰息化部发布

本标准按照GB/T 1. 1—2009给岀的规则起草。

本标准代替HG/T 2376 2011《搪玻璃套筒式换热器K与HG/T 2376—2011相比，除编辑性 修改外主要技术变化如下：

—取消换热面积16 m2的套筒式换热器；

删除原标准5. 2 .•搪玻璃套筒式换热器所选用的高颈法兰应符合HG/T 2049要求.管口应 符合HG/T 2143要求，椭圆形封头应符合HG/T 4746要求.管法兰应符合HG/T 20592 要求。”；

表1中的“注：搪玻璃件金属基体材料的选择应按设计温度和GB 25025的要求而定。'‘修 订为“容器用封头应符合GB/T 25198中的EHAfffi圆形封头型式，容器用高颈法兰应符合 HG/T 2049的规定.容器用管口应符合HG/T 2143的规定，管法兰应符合HG/T 20592 的规定。”；

——表2中卡子的规格由AM16, AM2O修订为AM20、AM24；

増加了搪玻璃层厚度要求；

对个别尺寸做了修订。

本标准由中国石油和化学丁业联合会提出•

本标准由全国搪玻璃设备标潛化技术委员会（SAC/TC72）归口。

本标准起草单位：江阴市长泾化工设务有限公司、太仓新工搪玻璃冇限公司、江阴市化丁设备厂. 本标准主要起草人：姜朝釋、沈永其、徐国平、李龙昌。

本标准所代替标准的历次版本发布情况为：

HG 5-40—1969； HG 5-40—1979； HG/T 2376—1992； HG，T 2376—2011.

搪玻璃套筒式换热器

1范围

本标准规定了搪玻璃食简式换热器的型式、基本参数、主要尺寸、要求、铭牌、出厂文件及包 装、运输。

本标准适用于内层和外层设计压力小于等于0.6 MPa.中层设计压力小于等于0. 25 MPa.设汁 温度高于一20 1〜200 *C∙传热面积2. 0π√〜12. 5 m2的搪玻璃套筒式换热器.

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件.仅注日期的版本适用于本文 件。凡是不注日期的引用文件.其最新版本（包括所有的修改单）适用于本文件。

GB 25025搪玻璃设备技术条件

GB/T 25198

压力容器封头

HG/T 2049

搪玻璃设备高颈法兰

HG/T 2050

搪玻璃设备垫片

HG/T 2054

搪玻璃设备卡子

HG/T 2105

搪玻璃设备 活套法兰

HG/T 2143

搪玻璃设备管口

HG/T 20592

钢制管法兰（P∖系列）

JB/T 4712.3容器支座 第3部分：耳式支座

3术语和定义

下列定义和术语适用于本文件。

擔玻璃套筒式换热器 glass-lined SleCVC type heat exchanger

由两个进行加热或冷却的夹登腔体和一个搪玻璃腔体组合的换热器.

4型式、标记、基本参数及主要尺寸

搪玻璃套筒式换热器的型式.基本参数及主要尺寸见图1及表1、表2、表3。

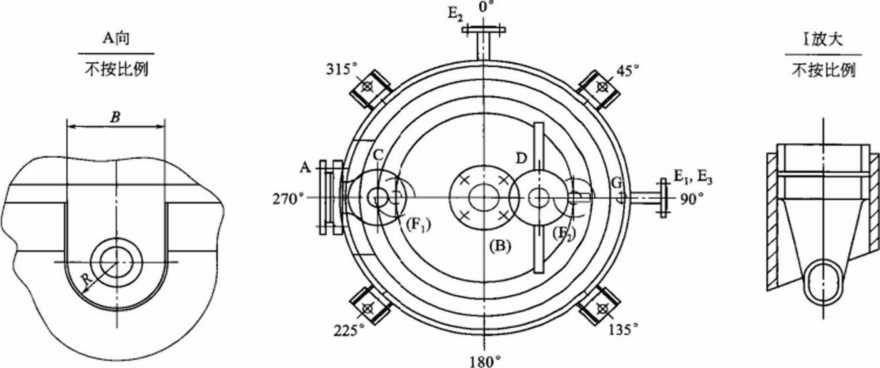

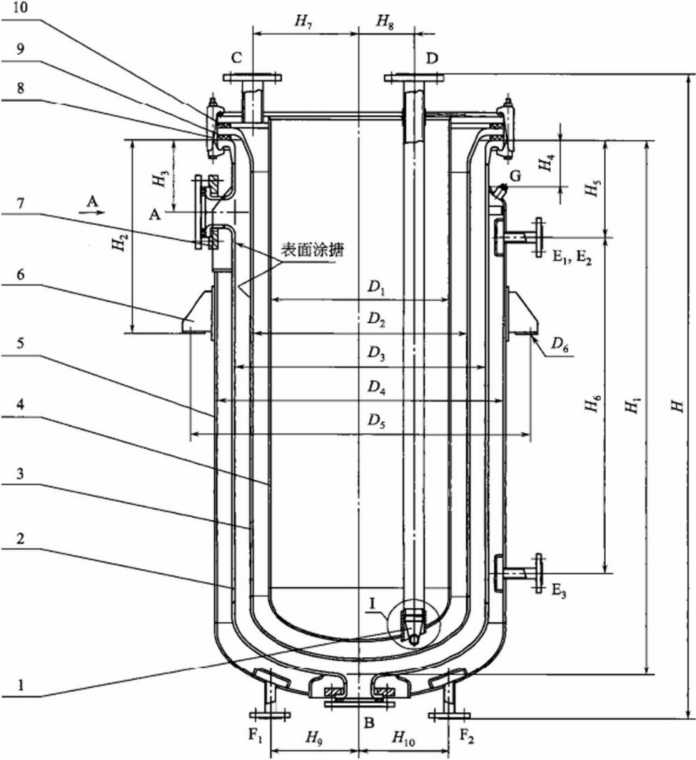

图1搪玻璃套筒式换热器结构示意图

表1明细表

件号

标准号

名   称

数段~

材料

备注

1

—

喷嘴

3

組合件

——

2

—

器身

1

按 GB 25025

擔玻璃

3

—

外筒

1

按 GB 25025

搪玻璃

4

——

内筒

1

组合件

——

5

—

外夹套

]

____组合件

——

6

JB/T 4712.3

耳式支座

4

组合件

—

7

HG/T 2105

活套法兰

—

组合件

一―

8

HG/T 2054

卡子

见表2

组会件

—

9

HG/T 2050

垫片

1

软质垫片

按工况要求

10

—

垫片

1

软质垫片

按工况要求

容器用封头应符合GB/T 25198中的EHAffi®形封头型式.容器用高颈法兰应符合HG/T 2049的规定.容器 用管口应符合HG/T 2143的规定.管法兰应符合HG/T 20592的规定.

表2尺寸表

变最

尺寸/ mm

传热而积2 n√

传热面积6.3 m2

传热面枳IOm2

传热面积12.5 m?

Di

300

-400 -

500

-600

700

800

S

400

300

600

-ɪ

800

900

Di

500

700

-800

900

1 000

Di

600

700

800

900

ɪ 000

1 100

队

737

838

947

1 176

1 277

外

24

——

24

30

30

H

1 400

1750

2 000

2 160

2 400

HI

—

1500

1 750

1910

2 150

Hi

ɪ-

600

650

700

750

Ih

200

210

220

220

220

Hi

—

110

110

120

120

Hi

250

250

250

250

270

270

HS

—

—

600

800

900

1000

H7

205

255

305

355

405

455

H8

80

130

150

180

200

250

H9

200

250

250

250

260

260

HJO

200

250

250

250

260

260

B

270

300

300

330

330

330

R

135

150

150

165

165

165

卡子

规格

AM20

AM20

AM20

AM20

AM24

AM24

数房

24

28

32

36

40

44

(ID

3

表3管口表

位置

尺寸∕mm

用途

传热面积

2. O m2

传热面积

4. O mz

传热面积

6. 3 m2

传热面积

8. O m2

传热面积

10 m2

传热面积

12. 5 m2

A

IOO

125

125

150

150

150

气相物料进口 /液相物料出口

B

65

80

80

IOO

IOO

IOO

冷凝物料出口/液相物料进口

C

32

32

50

53

50

50

冷却流体出口

D

32

32

50

53

50

50

冷却流体进口

El∙ E2

25

32

40

40

50

50

冷却流体出口/热流体进口

E3

—

—

40

40

50

50

冷却流体进口/热流体出口

Fι∙ F2

25

40

40

40

50

50

冷却流体进口/热流体出口

G

RP 3/8°

RP 3/8"

RP 3/8"

RP 3/8"

RP 3/8°

RP 3/8"

放气口

4.2标记及标记示例

以符合HG/T 2376、设计圧力为0.25 MPa、传热面积为4 π√的搪玻璃套筒式换热器为例，其

标记为：           ________________

搪玻璃套筒式换热器HG/T 2376T0.25-4

标记中各要素的含义如下：

T—搪玻璃套筒式换热器；

0.25—设计压力为。.25 MPa；

5 .........

5∙ 1搪玻璃套筒式换热器的设计、材料、制造、检验和验收应按GB 25025的规定.

5 2球嚇厚度应满足GB细M规定且厚度值宜为GB 2S025规定值"限值.

5 3 管—5.

6铭牌、岀厂文件及包装、运输

6. 1搪玻璃套筒式换热器的铭牌、出厂文件及包装、运输按GB 25025的有关规定。

6. 2搬动和运输搪玻璃套筒式换热器时禁止碰撞.

6.3塘玻璃套筒式换热器的外露搪玻璃面必须严格保护。

6.4 容器出厂前应妥涔保管.防止雨、雪及腐蚀性介质侵蚀，-■般不允许露天存放。
