ICS 71. 120； 25. 220. 50
G 94
备案号：65215—2018； 65217—2018
HG/T 2143-2144—2018
代替 HG/T 2143-2144—2012
HG/T 2143—2018 搪玻璃设备 管口 ........................................................................(1)
HG/T 2144—2018搪玻璃设备视镜........................................................................(11)
备案号：65217—2018
HG/T 2144—2018
代替 HG/T 2144—2012
GlaSS-Iined equipment—Sight glass
本标准按照GB/T 1. 1—2009给出的规则起草。
本标准代替HG/T 2144—2012《搪玻璃设备 视镜》。与HG/T 2144—2012相比，除编辑性修 改外主要技术变化如下：
——对视镜玻璃的耐酸、耐碱腐蚀性能提出其应达到GB 25025《搪玻璃设备技术条件》规定的 通用型搪玻璃釉的耐腐蚀性能指标的新要求（见4.3）.
本标准由中国石油和化学工业联合会提出•
本标准由全国搪玻璃设备标准化技术委员会（SAC/TC72）归口。
本标准起草单位：江阴市化工设备厂、湖州市长超双兜玻璃制品有限公司、常熟市南湖化工设备 制造有限责任公司。
本标准主要起草人：徐国平、李龙昌、黄春冬、宋熙生。
本标准所代替标准的历次版本发布情况为：
——HG 5-270—1969? HG 5-270—1979； HG/T 2144—1991； HG/T 2144—2006； HG/T 2144— 2012.
搪玻璃设备
视 镜
1范围
本标准规定了搪玻璃设备用视镜的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和 贮存。
本标准适用于设计压力小于或等于1. O MPa,设计温度高于或等于一20 C至200 *C的搪玻璃设备 用视镜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。
GBzT 1804 一般公差未注公差的线性和角度尺寸的公差
GBZT 3274碳素结构钢和低合金结构钢热轧钢板和钢带
GBZT 5782六角头螺栓一
GB/T6”。】型六角螺母
GBzT 23259 .压力容器用视镜玻璃
GB 25025搪玻璃设备技术条件
HGzT 2050搪玻璃设备垫片一
HGZT 2105搪玻璃设备活套吐—…
HG/T 20606钢制管法兰用非金属平垫片（PN系列）
HG/T 20660压力容器中化学介质毒性危害和爆炸危险程度分类标准

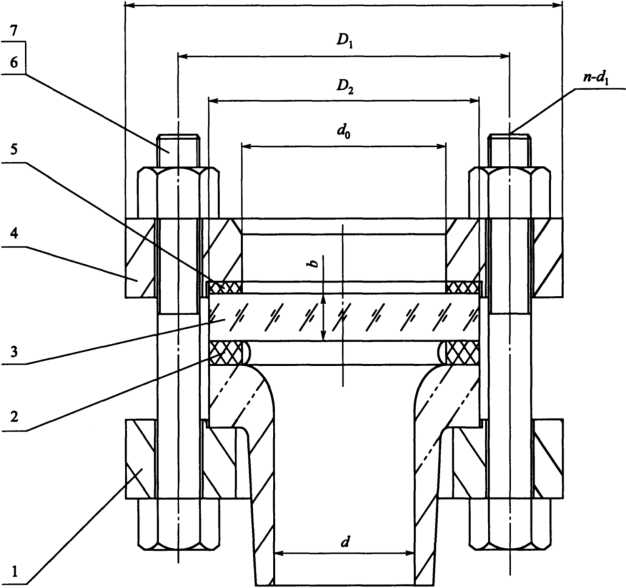

3- 1视镜结构型式见图1.图1中标注的零部件明细见表1,基本参数及主要尺寸见表20
D
图1搪玻璃视镜结构型式
表1搪玻璃视镜零部件明细表
|
件号 |
标准编号 |
名祢 |
数量 | ||
|
1 |
HG/T 2105 |
- |
1 |
-- --- | |
|
2 |
HG/T 2050 |
1 |
——≡—— | ||
|
3 |
GB/T 23259 |
1 |
---——— | ||
|
4 |
―—=-- |
1 |
Q235B,符合GB/T 3274的要求 | ||
|
5 |
____ |
1 |
改性、填充聚四氣乙烯板 | ||
|
6 |
_∞__ |
____ 螺栓 |
n |
8. 8级 |
A2-70 |
|
7 |
GB/T 617。______ |
_≡_ |
n |
8级 |
A2-70 |
|
密封用垫片的材料可以根据操作条件及介质特性选用。选用本标准以外的材料时，应在订货时注明。 | |||||
表2搪玻璃视镜基本参数及主要尺寸表
|
设计压力PN MPa |
公称直径DN mm |
d mm |
d。 mm |
D mm |
DI mm |
D2 mm |
b mm |
螺栓 |
参考质量 kg | |
|
n |
L | |||||||||
|
1.0 |
65 |
68 |
92 |
185 |
145 |
122 |
15 |
8 |
M16 |
6.5 |
|
80 |
83 |
107 |
200 |
160 |
138 |
20 |
8 |
M16 |
8.5 | |
|
100 |
103 |
127 |
220 |
180 |
158 |
20 |
8 |
M16 |
9.5 | |
|
125 |
128 |
156 |
250 |
210 |
188 |
25 |
8 |
M16 |
12.5 | |
|
150 |
153 |
181 |
285 |
240 |
212 |
30 |
8 |
M20 |
19.5 | |
|
200 |
203 |
235 |
340 |
295 |
268 |
30 |
8 |
M20 |
24.5 | |
32设计压力小于或等于。∙6MPa视镜的型式见图】，基本参数及主要尺寸参见附录A。
3.3标记及其示例：
以符合HG/T2144、公称直径为IOomm、公称压力为LOMPa的搪玻璃设备视镜为例，其标 记为：
搪玻璃设备视镜HG/T 2144-100-10
标记中各要素的含义如下：
皿―公称直径为ιoomm;
41视晰成为钢貝硅玻璃"——
“欢玻邮形位公差、透光率、外观质量应符合GB/T 23绑的........
4∙3视镜玻璃的理化性能指标除应满足GB/T 23259的要求外，其耐酸、耐碱性能还应达到
GB 25025规定的通用型搪玻璃釉的耐腐蚀性能指鼠 _
4 4视镜玻璃的制造检验试验和验收应按GB/T 23259、GB 25025和本标准的规定。化学介质 的毒性危害映炸危险程度分类应按叵仃2。66。的规定确定。
4 5机加工面尺寸公差应符合GB/T 1804中的m级要求。
4.6螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为土 1.0 mm,相邻两螺栓孔弦长的极限偏差 为 ±0. 5 mmO
4.7视镜出厂前应进行型式试验。视镜与搪玻璃设备组装后应按总图或装配图的要求进行耐压试验 和泄漏试验。
5出厂文件、包装、运输和贮存
5. 1出厂产品应附带装箱单、产品合格证。产品合格证至少应包括材料的化学成分和力学性能以及 视镜玻璃的耐腐蚀性能指标等内容。
5.2视镜玻璃面应用软包装材料包扎，装箱时须可靠固定。
5.3搬动和运输视镜时，应避免碰撞，包装箱不允许倒置。
5.4视镜出厂前应妥善保管，防止雨、雪及腐蚀性介质侵蚀，一般不允许露天存放。
附录A
（资料性附录）
PN6搪玻璃设备视镜
PN6视镜结构型式见图1,零部件明细见表1,基本参数及主要尺寸见表A.1。
表A. 1 PN6视镜基本参数及主要尺寸表
|
设计压力PN MPa |
公称直径DN mm |
d mm |
d。 mm |
D mm |
Dl mm |
D2 mm |
b mm |
螺栓 |
参考质量 kg | |
|
n |
S | |||||||||
|
0. 6 |
65 |
50 |
80 |
160 |
130 |
15 |
4 |
ɪ |
5.0 | |
|
80 |
65 |
95 |
190 |
150 |
二 |
15 |
4 |
ɪ |
7.0 | |
|
100 |
80 |
116 |
210 |
170 |
148 |
20 |
8 |
M16 |
9. 0 | |
|
125 |
110 |
146 |
240 |
200 |
ɪ |
20 |
8 |
ɪ |
12.0 | |
|
150 |
130 |
166 |
265 |
225 |
202 |
25 |
8 |
M16 |
18.0 | |
