中华人民共和国国家标准

GB/T 21268—2014

代耆 GB/T 21268—2007

非公路用旅游观光车 通用技术条件

GeneraI technical COnditionS for garden PatrOl IninibUS

2014-05-06 实施

中华人民共和国国家质量监督検验检疫总局卷布 中国国家标准化管理委员会发布

10标准的实施

附录A （规范性附录）故障的判断............

附录B （规范性附录）观光车辆匀速行驶车外、耳边噪声测试方法

附录C （规范性附录）玻璃钢测试方法

参考文献 本标准按照GB/T 1.1—2009给出的规则起草。

本标准代替GB/T 21268—2007《非公路用旅游观光车通用技术条件》。与GB/T 21268—2007相 比，主要变化如下：

——修改了“术语和定义”中3.1“非公路用旅游观光车”的定义。

——“术语和定义”中增加了 3.5电动车的“续驶里程

——修改了型号表示方法。

——增加了 5.1.2中对标牌内容的要求。

——修改了 5.1.6,5.3.1 d)∖6∙L7中对成员质量的要求。

——修改了 5.1.7、6.19、7.4.4中可靠性试验时间及平均故障间隔时间的要求。

——修改了 5.2.1^6.3.2中通过角的计算方法。

——增加了 5,2.1.6.3.2中座椅宽度的要求。

——修改了 5.2.2中样机整机质量的判定要求。

——修改了 5.2.3中对观光车的最高速度限值的要求。

——增加了 5.3.1座椅强度的要求。

— 增加了 5.3.8观光车车牌的要求。

——增加了 5.3.9车架防锈处理的要求。

——修改了 5.3.4、5.3.5、5.5.3、5.6.2、5.14.3中引用标准GB 7258的版本号及引用条款。

——增加了 5.3.11.6.18玻璃钢的要求。

--修改了 5.5.1中对制动器要求的引用标准。

——删除了原标准5.5・2、5.5.7、5.7.4中对观光列车车厢质量的要求。

——修改了 5.5.4^5.5.6.6.10.3中驻车制动力值的判定要求。

——修改了表4中空载行车制动稳定性的要求。

——增加了 5.9.4中蛇行试验车速的要求。

——增加了 5.4.3中对前照灯的要求。

——删除了原标准5.10.6中部分内容。

——修改了 5.13.2对装有电解液收集装置样机的要求。

——增加了 5.13.3中对耳边噪声判定要求。

——修改了 6.2中试验前检查的内容。

——增加了 6.6.4中对测量观光列车最小转弯半径的要求。

——删除了原标准6.8.2中的部分内容。

——增加了 6.8.4对观光列车试验方法。

——修改了 6.9中续驶里程试验方法的要求。

——修改了 6.10.1中无载制动距离的初速度要求。

——增加了 6.16^6.17_O

——修改了 6.19.3中的试验要求。

——增加了 7.2.1内容。

——增加了第10章“标准的实施”

——增加了附录C。

Il

本标准由全国索道与游乐设施标准化技术委员会(SAC/TC 250)归口 _O

本标准起草单位：国家工程机械质量监督检验中心、苏州益高电动车辆制造有限公司、柳州五菱汽 车工业有限公司、山东英克莱机车制造有限公司_O 本标准主要起草人：雷晓卫、张正杰、邹旭峰、吴国军、张冰、李廷洪、董明军、高永强、李洪波、 焦健龙。

本标准于2007年首次颁布,本次为第一次修订。

非公路用旅游观光车 通用技术条件

1范围

本标准规定了非公路用旅游观光车（以下简称观光车）的适用范围、术语定义、型号、基本参数、要 求、试验方法、检验规则、标志、随车文件及附件、运输、贮存、质量保证期等。

本标准适用于采用内燃机、电动机驱动或二者交替驱动的非公路用旅游观光车及观光列车（以下简 称观光车）。其他同类型的车辆（如打猎车等）可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文 件。凡是不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件。

GB/T 1446

GB/T 1771

GB/T 2573

GB 3847—2005车用压燃式发动机和压燃式发动机汽车排气烟度排放限值测量方法

GB/T 4094汽车操纵件、指示器及信号装置的标志

GB 4208—2008 外壳防护等级（IP代码）

GB/T 4942.1—2006旋转电机整体结构的防护等级（IP代码）分级

GB 7258—2012机动车运行安全技术条件

GB 8410汽车内饰材料的燃烧特性

GB/T 9286—1998色漆和清漆漆膜的划格试验

GB/T 16422.2塑料实验室光源暴露试验方法 第2部分:気弧灯

GB 18285点燃式发动机汽车排气污染物排放限值及测量方法（双怠速法及简易工况法）

GB/T 18384.1电动汽车 安全要求 第1部分:车载储能装置

GB/T 21239纤维增强塑料层合板冲击后压缩性能试验方法

GB 28709—2012

GB 28710—2012

JB/T 5335—1991

3术语和定义

下列术语和定义适用于本文件_O

3.1

非公路用旅游观光车 garden PatrOl IninibUS

在指定区域内行驶，以电动机、内燃机或二者交替驱动,具有4个或4个以上车轮的非轨道无架线 的6座以上（含6座）、23座以下（含23座）的非封闭型乘用车辆。该型车是以休闲、观光、游览为主要 设计用途,适合在旅游风景区、综合社区、步行街等指定区域运行的车辆。

3.2

非公路用旅游观光列车 SightSeeing COmbinatiOn bus

由一辆观光车与一节或多节车厢的组合,其使用区域与观光车相同。

注：观光列车为观光车的一种特殊形式。

3.3

坡道起步能力 hill Starting ability

观光车在最大爬坡度的坡道上能够起动且1 min内向上行驶至少10 m（且电动观光车电机电流不 大于许用电流时）的能力。

3.4

能量消耗率 reference energy COnSUInPtiOn

电动观光车经过规定的等速行驶条件下试验循环后对动力蓄电池重新充电至试验前的容量,从电 网中得到的电能除以行驶里程所得的值,单位为瓦时每千米（W ∙ h∕km） _O

3.5

续驶里程 IinIited driving distance

电动观光车蓄电池重新充满电，经过规定的试验条件下行驶至蓄电池放电到使用允许值时，电动观 光车行驶的里程,单位为千米（km） _O

4型号表示方法

观光车型号由观光车代号、动力型式、额定载客量和更新代号表示:

G □ □ □

-更新代号:按英文大写字母顺序表示,从字母A开始。

-座位数:单位为个。

-动力型式：电动为D；汽油为Q；柴油为C； 天然气为Y;酒精为J;混合动力为DQ；等。

观光车代号,G°

标记示例: × ×企业第二次更新的6座电动观光车,标记为:GD06B；座位数为两位数以上时，以实际数表示_O

5技术要求

5.1.1观光车应按照经规定程序批准的图样和技术文件制造_O

5.1.2观光车在明显位置以耐久的材料、清晰的字体在标牌上标明以下内容: a）内燃观光车：

1） 制造厂名称；

2） 产品名称和型号；

3） 制造日期或产品编号；

4） 整车整备质量；

5） 最大能力：额定载客人数（含驾驶员）;

6） 满载最大运行速度；

• 5.1.3

视野。

• 5.1.4

  观光车辆外露表面应美观、光洁。油漆应均匀,不应有裂纹、堆积、起皮及起泡等缺陷。漆膜附着




力应不低于GB/T 9286-1998的2级质量要求。全玻璃钢结构的观光车对漆膜附着力不要求。对于 喷塑或吸塑的,还应参照GB/T 1771通过盐雾试验。

• 5.1.5

  观光车辆操纵件、指示器及信号装置的标志设计参照GB/T 4094。




5.1.6每位乘员的质量按75 kg计,每位乘员的手提物及随身行李的平均质量之和按10 kg计。

5.1.7观光车辆应进行可靠性强化试验,试验时间为200 h,其平均故障间隔时间（MTBF）大于或等于 100 h,故障类型判断见附录A_O 5.2结构尺寸和性能参数的要求 5.2.1主要结构尺寸应符合表1的规定。

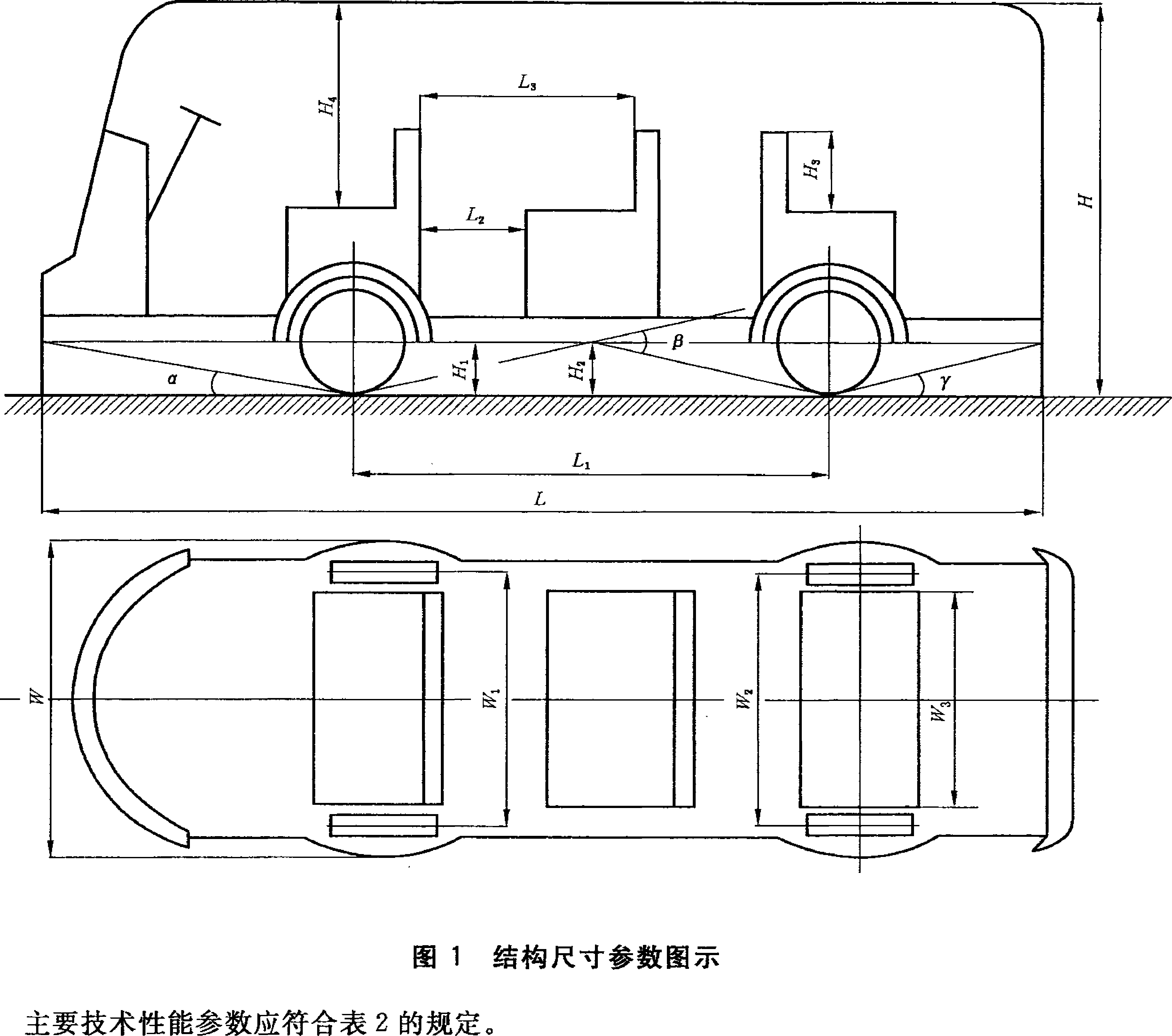

结构尺寸参数:全长L、全宽W（不包括后视镜）、全高H、最小离地间隙H_I （无载状态和满载状 态）、车架中部离地间隙H八接近角通过角    2arctan（2H₂∕L₁）］.离去角八轴距L】、前轮距、

后轮距W2、车轮静力半径（无载状态和满载状态）（前轮Rg;后轮Rq）、同向座垫至前靠背距离 丄2、同向乘员座椅间距〔3、相向乘员座椅间距L4、座垫靠背高度H,、乘员座椅面到顶棚之间的距离 H4、座椅宽度W,,见图1。

表2主要技术性能参数的要求

表2中的设计值见使用说明书随机文件。

5.2.3整车速度应进行限制,速度限制符合如下要求：

a) 观光车的最高车速不应超过表3规定的限值。

表3观光车最高车速限值

单位为千米每小时

b）应在设计及技术特性上确保空载及满载状态下的观光车实际最大行驶速度不超过其最高车 速限值,且用户无法自行调整限速，同时不应造成驾驶员正常驾驶习惯的改变。

注:实际最大行驶速度是指观光车在平坦良好路面行驶时能达到的最大速度O

5.3车体 5.3.1座椅的分布、尺寸、强度应符合如下要求:

a）乘客座椅应尽可能均匀分布O

5.3.2观光车地板应防滑。

• 5.3.3 踏步入口离地高度不大于450 mm；车辆地板离地高于450 mm时,可分台阶设置踏步入口，第 一级离地高度不大于450 mm,其他各级间高度不大于350 mm_O

5.3.4观光车装有前风挡玻璃的,前风挡玻璃刮水器应满足GB 7258—2012中12.3的要求。

• 5.3.5 观光车应在左右各设置一面后视镜。后视镜应符合GB 7258—2012中12.2.1、12.2.2、12.2.5及 12.2.6的要求。

5.3.6观光车可以安装有便于拆卸的遮风挡雨装置。

5.3.7车身内部和外部,凡乘员可能触及的任何部件、构件都不应有可能使人致伤的尖锐凸起物（如尖 角、锐边及毛刺等）。

• 5.3.8

  观光车应留有安装前后车牌的位置。

  观光车车架安装使用前应作表面防锈处理.

  车轮不应超出车体,避免由于车轮的离心力抛出的物件（赃物、石块等）伤及乘员。

  观光车所用玻璃钢表面应平整光滑、色泽均匀，不应有起皱、裂纹、颗粒、流胶、树脂剥落、纤维




• 5.3.9

• 5.3.10

• 5.3.11

  ■»




  Ill




裸露和表面发黏的缺陷。选用的玻璃钢制品应确认其耐盐雾性能、耐湿热性能、耐候性能、冲击后压缩 性能。其中其耐盐雾性能、耐湿热性能应符合GB/T 2573,耐候性能应符合GB/T 16422.2,冲击后压缩 性能应符合GB/T 21239_o企业对选用的玻璃钢制品可进行试验验证,也可接收供货商提供的符合上 述试验要求的试验报告。

5.4.1内燃观光车辆应装备里程表、车速表、发动机水温表或水温报警灯、机油压力表（或油压报警

灯）、蓄电池充电（报警）指示灯和燃油表,采用气压制动系统的观光车还应装有气压表。

542电动观光车应装备车速里程表或计时表、车速表、电流表或蓄电池荷电状态指示器。蓄电池的 剩余电量低于一定值时,应通过一个明显的信号装置（例如:声或光信号）显示。

5.4.3观光车应设置具有连续发声功能的音响装置（如喇叭），其工作应可靠有效；观光车应装备倒车 声音警告音响装置。

5.4.4观光车应设置具有前照灯,前照灯应符合GB 28710—2012的要求。

5.5制动系统 5.5.1观光车制动器的性能应符合GB 7258—2012的有关规定。

5.5.2观光车辆应具有完好的足以使其减速、停车和驻车的行车制动系统和驻车制动装置,行车制动 应作用在观光车辆的所有车轮上,行车制动的控制装置与驻车制动的控制装置应相互独立。

5.5.3驻车制动应通过纯机械装置把工作部件锁止,驾驶员在座位上就可以实现驻车制动。观光车驻 车制动性能应满足GB 7258—2012中7.4的要求。

5.5.4行车制动应釆用双管路或多管路,行车制动系统制动踏板的自由行程应符合该车有关技术条 件。行车制动在产生最大制动效能时的踏板力应不大于700 N_O

• 5.5.5

• 5.5.6

500 N

• 5.5.7

表4制动距离和制动稳定性要求

试验通道宽度/m

车体设计宽度+ 0∙4

5.5.8观光车在满载状态下，应能在15%的坡道或设计坡道（当设计坡道小于15%时）上、下方向停车, 其制动操作力应符合5.5.4的要求。

5.6传动系统 5.6.1传动系统不应有异常噪声,变速箱不应有自动脱挡，串挡现象。

• 5.6.2 观光列车的连接装置应满足GB 7258—2012中12.7的要求。

5.7动力系统 5.7.1发动机应动力性能良好,运转平稳,怠速稳定,无异响,机油压力正常。应有良好的启动性能。

5.7.2观光车应能够爬上设计的坡道,且在设计坡道上能平稳起步；电动机驱动的观光车的爬坡电流 应不大于5 mh1（S2）工作制电流。观光车带有车厢时,其最大运行坡度应不大于5%。

5.7.3观光车的最大牵引力应不小于设计值,且据此牵引力折算的最大爬坡度应不小于设计的爬坡度

的设计值。

5.7.4电动观光车行走用电机釆用60 Inin(S₂)工作制，电动机的绝缘等级不低于F级;采用串励电动 机时,应有必要的保护装置(不包括车轮制动器)，避免出现电动机持续超高速运转;直流牵引电动机应 符合JB/T 5335的要求。电动机的防护等级应符合GB/T 4942.1—2006中IP54等级。

5.7.5电机控制器应具有过电流、过热、过电压和欠电压的保护功能,其防护等级应符合GB 4208一 2008中IPX5等级。

5.8操纵系统

5.8.1各操作机件的功能及使用要求应在使用说明书中详细说明，且在车体上应采用清晰和耐久标志 标明各操纵机件的功能。

582

583

• 5.8.4 5.9转向系统 5.9.1观光车的方向盘不应右置,应设置转向限位装置，在平坦、硬实、干燥和清洁的道路上行驶其方 向盘不应有摆振、路感不灵或其他异常现象。方向盘的最大自由转动量从中间位置向左或向右转角均 应不大于

5.9.2转向机构应轻便灵活。

593在平坦、硬实、干燥和清洁的水泥或沥青道路上行驶，以10 k m/h的车速在5 S内沿螺旋线从直 线行驶过渡到直径为24 m的圆周行驶,作用在方向盘外缘上的切向手操作力应不大于150 N_D

5.9.4当观光车以15 km∕h(最大设计车速V15 km/h时，以最大车速)速度直线行驶,方向盘保持不动 时,不应有明显的蛇行现象。

• 5.9.5

  最大转角时,转向轮不应有明显的側滑。

  转向节及臂,转向横、直拉杆及球销不应有裂纹、损伤,横、直拉杆不应拼焊,并且球销不应松旷。




• 5.9.6

  5.10




  电气系统




  5.10.1应采用双线制,保证良好的绝缘,控制部分应可靠。

  5.10.2铅酸电池,其冷态绝缘电阻用500 V兆欧表测量应不低于50 kQ；其他动力蓄电池的绝缘电阻应 满足GB/T 18384.1中的要求,对可能发生电解液泄漏的动力蓄电池,其爬电距离应满足GB/T 18384.1的 要求。电器设备载流部分的冷态绝缘电阻在正常使用温度、湿度小于95%的条件下用500 V兆欧表测量 应不低于0.5 M∩_o

  5.10.3

  • a)

  • b)




  5.10.4

  5.10.5 总电源。




蓄电池及安装箱应符合如下要求：

电动观光车的蓄电池,应清晰可见地注明其化学类型。

电动观光车上蓄电池金属盖板与蓄电池带电部分之间以空间方式绝缘时应有30 mm以上的 空间。如金属盖板和带电部分有绝缘层时,则其间隙应不小于10 mm；蓄电池或蓄电池箱应 远离高温并牢固固定，以免车辆翻倒时伤及乘客。如果蓄电池安装在乘客舱内，应设置相应 的装置将其安全隔离;如放置蓄电池的乘客舱为密闭载人车厢，还应使蓄电池与外界保持良 好的通风状态。

充电时应保证电源与主电路分离,插接器应有定向防护，防止插接器接反。

电动观光车总电源应设有机械方式紧急断电装置,该装置在电路失控时，司机应能方便地切断

5.11观光车静态横向稳定性

处于标准无载状态的观光车侧倾稳定角不小于35^o_o

5.12续驶里程

电动观光车续驶里程应不小于设计值,设计值见使用说明书随机文件。

5.13环保

排气污染物应符合如下要求:

使用汽油发动机的观光车排气污染物排放应符合GB 18285的要求。

使有柴油发动机的观光车按GB 3847—2005附录I进行柴油机自由加速烟度试验所测得的排

气光吸收系数应不大于以下数值：

---自然吸气式:2.5 m~¹ ；

——涡轮增压式：3.0 m-¹_o

装有铅酸电池（免维护蓄电池除外）的电动观光车应有残留电解液收集装置。

观光车在标准载荷最高车速下匀速行驶时噪声限值（A计权）见表5_o

表5最高车速下的匀速行驶噪声限值

单位为分贝（A计权）

5.14防火要求 5.14.1观光车车身内所用的内饰材料应采用阻燃材料,其阻燃性应符合GB 8410的规定。

5.14.2观光车应留有安装灭火器的位置,位置应能妥善固定灭火器并便于驾驶员取用。

5.14.3内燃观光车燃料系统的安全保护要求参照GB 7258—2012中12.5执行。

5.15整机性能项目

5.1-5.14均为整机性能项目_O

6试验方法

6.1试验前的准备 6J.1试验前应使观光车具备正常的技术状态，以保证试验结果的准确性；同时为保证安全及试验顺 利进行，应尽力消除各种隐患,避免发生意外事故O

• 6.1.2

  样机各总成、部件、附件及附属装置按规定装备齐全,并应达到整车出厂的技术要求。

  样机试验前应按产品的使用说明书进行维护保养，油、水、电、液等均应满足相应的试验、检验




• 6.1.3

要求。

• 6.1.4

  试验环境的气候条件应符合如下要求:

  气温一5 °C〜40 ^OC ；

  风速不超过5 m∕s,试验项目有特殊要求的另行规定；

  蓄电池样机试验时,在环境温度为20 °C时,周围空气最大相对湿度应不大于90%。




a）

b）

C）

试验时观光车的状态如下_I

无载状态：按规定加足燃料、蓄电池液、冷却水、润滑油、轮胎为标准充气气压（偏差为

+ 0,02 MPa）；

b） 满载状态:在无载状态的基础上,满载乘员时的等效载荷（人均85 kg）均匀分布在乘客座椅上 的状态。

6.2试验前检査

6.2.1检查观光车各总成、部件、附件、附属装置及随车工具的完整性;关键部位紧固件的紧固程度子各 总成润滑油及润滑点的润滑、密封状况；电动观光车还应检查蓄电池单体在箱中、蓄电池箱在车架中和 蓄电池系统接线的牢固程度。

62.2检查观光车的装配情况:观光车呈标准无载运行状态,检查转向系统、传动系统、制动系统、操作 系统、电器系统是否正常、可靠;正常行驶,各系统不应有渗漏油现象。

623检查轮胎气压标识;车轮边缘不超过车体边缘；仪表、灯光信号等进行记录。

6.2.4检查观光车标牌的正确性和安全标识的完整性_（J 6.3观光车结构尺寸的测定 6.3.1观光车的技术状态如下:

观光车呈无载状态和满载状态O

6.3.2观光车结构尺寸应测量如下项目：

全长全宽W、全高反、最小离地间隙対】（无载状态和满载状态）、车架中部离地间隙H2、接近角 4通过角 ^=2arctan（2H₂∕L₁）］^去角八轴距LI、前轮距WI、后轮距W?、车轮静力半径（无载状 态和满载状态）（前轮R、R‘;后轮R、R'）、同向座垫至前靠背距离A、同向乘员座椅间距L3、相向乘 员座椅间距〔4、乘员座椅面到顶棚之间的距离JΛ、座椅宽度W,,见图I_O

6.4观光车质■参数的测定 6.4.1观光车的技术状态如下:

观光车呈无载状态和满载状态_O

6.4.2观光车整机质量的测定按如下方法进行：

a） 观光车呈无载状态,从一个方向驶上秤台,应停在秤台中心部位。测量时,观光车停稳,关闭发 动机或电机。'然后观光车调转180°,再测量一次取平均值。

b） 车厢质量的测定方法同上。

6.4.3观光车前、后桥质量的测定按如下方法进行：

观光车分别呈无载状态和满载状态,先从一个方向驶上秤台，依次秤出前桥、后桥质量。测量时只 允许被测桥车轮停在秤台上，样机保持水平,停稳后发动机熄灭（或关闭电动机）。然后观光车调转 180°,再测量一次取平均值。

桥质量分配修正见式（1）〜式（5）:

G'o =G'1 + g' 2

f =G∖/G^,_o × 100%

r =GLIGL X 100⅝ Gl ~G_Qf ∖J 2 ~— C? o Tr

式中：

G'。——前、后桥桥荷测量值之和,单位为千克(kg)；

G∖ ——前桥质量测量值,单位为千克(kg)；

G^t₂——后桥质量测量值,单位为千克(kg)； 前桥质量分配百分数； 后桥质量分配百分数；

G_l ——前桥质量修正值,单位为千克(kg)；

GO——总质量测量值,单位为千克(kg)；

G₂ ——后桥质量修正值,单位为千克(kg)。

6.5静态横向稳定性试验

观光车呈无载状态，向左侧和右侧最大侧倾稳定角为35°,记录观光车的状态。

6.6转向性能试验 6.6.1方向盘最大自由转动量试验按如下方法进行：

方向盘呈自由状态,测量方向盘从中间位置向左和向右的最大自由转角并进行记录。

6.6.2方向盘转动全行程试验按如下方法进行：

用方向盘转角测量仪测定方向盘从左极限位置到右极限位置的总转角，再测量从右极限到左极限 位置的总转角，记录测量结果及平均值。

6.6.3方向盘转向力试验按如下方法进行：

观光车呈标准无载状态，以10 km/h的速度在5 s之内沿螺旋线从直线行驶过渡到直径为24 m的 圆周行驶,用方向盘测力仪测定方向盘向左、向右的转向力。向左、向右各测量3次,取平均值。

6.6.4最小转弯半径试验按如下方法进行：

观光车呈无载状态,转向轮转到最大转角并保持不变，以最小稳定车速运行,绘出车体外侧的轨迹O 测出车体外侧最小转弯半径。前左、前右、后左、后右各测2次。

注：观光列车只测量前左、前右。

6.7各挡最大行驶速度试验

观光车分别呈无载状态和满载状态,变速操纵杆置于所测挡位,直线行驶,测定以最大行驶速度运 行通过测试段L的时间。辅助运行距离应保证达到最大行驶速度。试验往返进行2次,取平均值。 (电动观光车应监测行驶电机的工作电流。)

式中：

5——各挡最大行驶速度,单位为千米每小时(km/h)；

L_I——测量区段距离,单位为米(m)；

Z_I ——通过测量区段的时间,单位为秒(S) _O

6.8.1爬坡性能试验按如下方法进行:

观光车呈满载状态,在坡下平路段距坡底Im处画起始线,坡上距坡底3 m处为测试起点,取长度

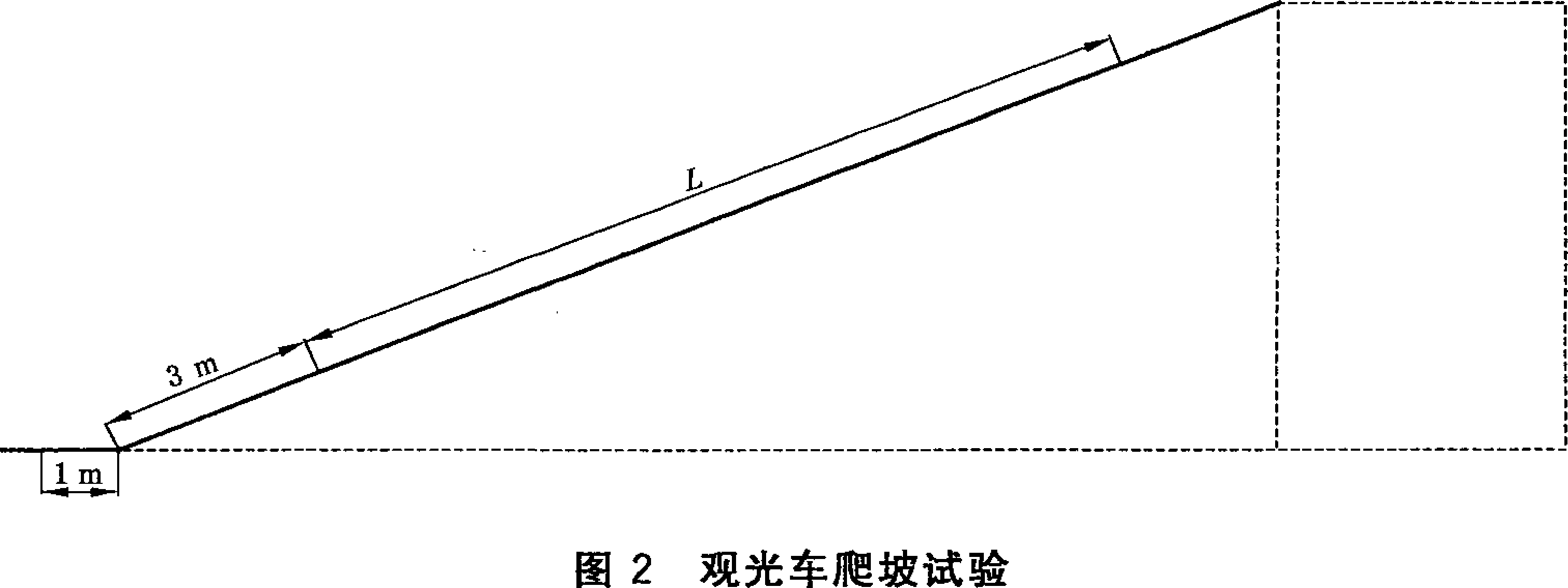

为L的测试段(见图2),在测试段起止处安放光电测速仪或标杆。样机停放在坡下,使前轮轴线投影与

起始线重合。然后观光车以前进I挡迅速起步,最大速度通过4

过测试段的时间(电动观光车应同时测量行驶电机最大工作电流)，试验重复3次,按式(7)计算爬坡速 度,取平均值。

• 3.6 L₂

V₂ =-----

式中：

力——平均爬坡速度,单位为千米每小时(km/h)； 切——测试段距离,单位为米(m)；

通过测试段时间,单位为秒(S) _O

V

6.8.2观光车坡道起步试验按如下方法进行：

观光车呈满载状态停在设计坡道上,试验时挂前进挡放松制动器，同时迅速踏下加速踏板,观光车 能平稳起步(电动观光车同时测量行驶电机最大工作电流)。

6.8.3最大牵引力试验按如下方法进行：

在观光车与负荷拖车之间装置拉力传感器,拉力传感器安装在离地900 mm以内的位置上,观光车 呈满载状态，以最低挡最大速度行驶,稳定后,用负荷拖车加载,使观光车车速平稳下降，内燃观光车直 至发动机熄火或驱动轮完全滑转为止；电动观光车行驶牵引电动机达到5 min (S₂)工作制电流值,用仪 器记录力值及电流值。

试验往返进行2次,记录试验数据。

6.8.4最大牵引力折算爬坡度试验按如下方法进行：

观光列车推荐按牵引力折算最大爬坡度,可不使用试验坡道来进行爬坡性能试验。

根据试验测出的最大牵引力，按式(8)近似计算最大爬坡度：

ɑɪn =SinT (Fm∕9.8Go)

式中：

J ——最大爬坡度,单位为度(°);

Fm——最大牵引力,单位为牛顿(N);

GO——满载质量,单位为千克(kg)。

6.9续驶里程

电动观光车分别呈无载和满载状态,在平直的水泥或沥青路面上,往返为2 km(试验时保证安全条 件下,尽量不使用制动器)的路段，以最大安全速度匀速行驶直至电量到规定的低值,记录电能耗和所用 时间及续驶里程。

6.10制动性能试验

6.10.1制动距离试验按如下方法进行：

样机呈无载状态，18 km∕h≤最高车速W30 km/h时，按(20 + 2)km∕h的初速度进行制动距离试 验;最高车速V18 km/h时,按(10 + l)km∕h初速度进行制动距离试验。观光列车按(10士l)km∕h初 速度进行制动距离试验。当最高车速达到规定值后驾驶员用脚制动器进行紧急制动。制动距离为开始 踩下制动踏板的一瞬间车辆的位置至停车位置的距离。

用式(9)修正制动距离：

,V_Q S=S —

式中：

S——修正后的制动距离,单位为米(m)；

S' ——实际制动距离,单位为米(m)；

Po ---规定初速度，20 km/h或10 km/h；

V_O实际初速度,单位为千米每小时(km/h) o

往返各进行2次,记录测试结果及平均值。

6.10.2制动稳定性试验按如下方法进行：

观光车在5-5.7中规定宽度的试验通道上进行制动距离试验，同时检查观光车是否超出试验通道 的边缘线。

6.10.3坡道停车制动试验按如下方法进行：

观光车呈满载状态,变速箱置空挡(如有时)，发动机熄火,或关闭运行电动机。如手操纵时,应以不 大于400 N的力；如脚操纵时,应以不大于500 N的力拉紧制动,停在规定的坡道上,停稳后观察5 min_a 上坡、下坡各进行一次。记录试验结果。

6.11噪声试验

按附录B进行。

6.12油漆附着力

按 GB/T 9286—1998 进行。

6.13绝缘电阻

样机呈无载状态(冷态)，用兆欧表测量蓄电池极柱、电动机接线柱、控制线路对车体的绝缘电阻。

6.14标牌检查

检查并记录观光车的标牌内容是否符合5.1.2的要求。

6.15排放试验

汽油发动机的观光车排气污染物试验按GB 18285进行。

柴油发动机的观光车排气污染物试验按GB 3847—2005进行。

6.16座椅乘客保护装置试验

按 GB 28709—2012 进行。

6.17灯光照度试验

按 GB 28710—2012 进行。

6J8玻璃钢试验

按附录C进行。

6.19 200 h可靠性强化试验

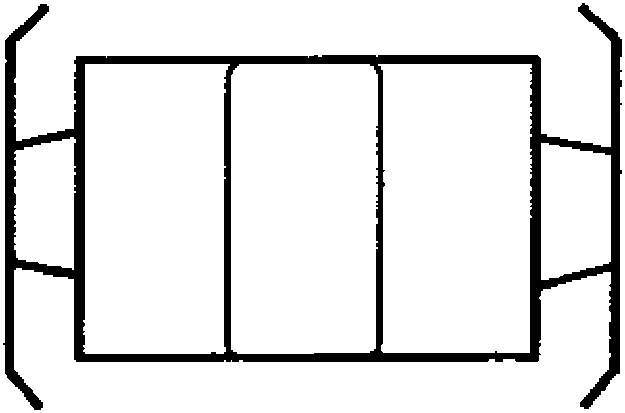

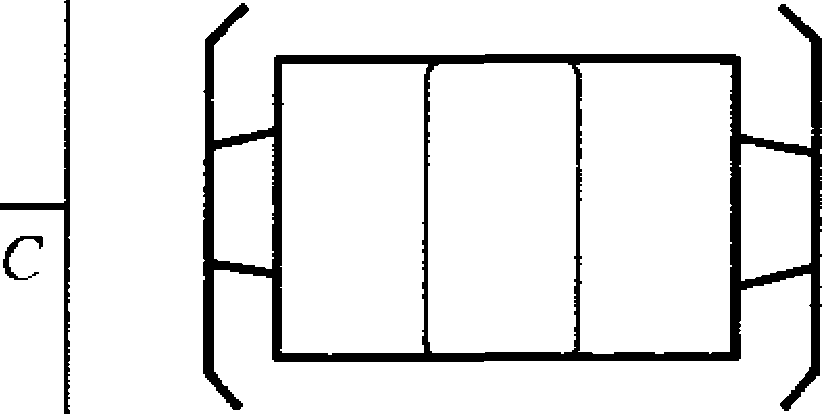

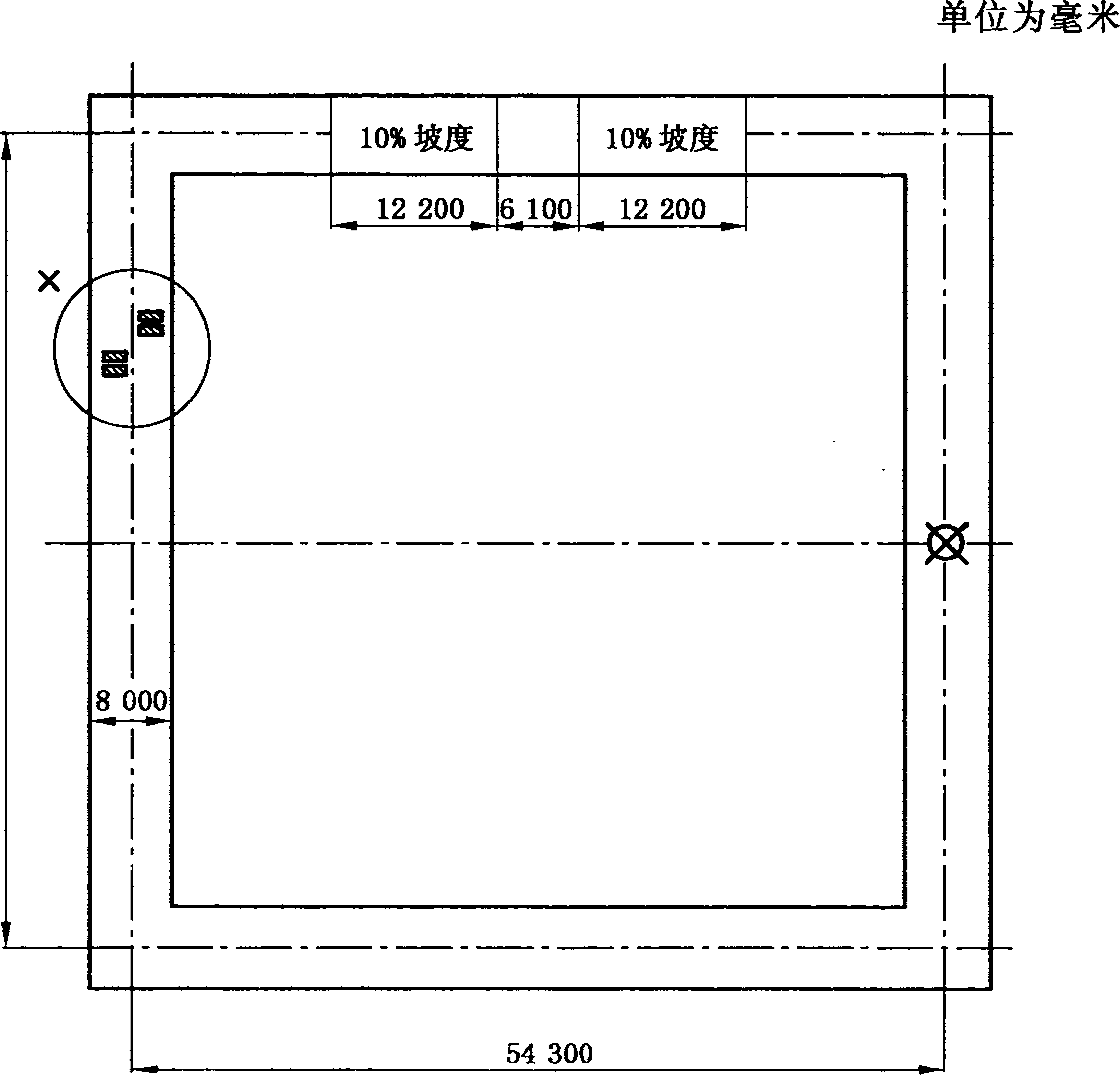

6.19.1试验场地应平整、清洁。场地布置见图3。

Wι∕2

O

图3可靠性强化跑道

试验坡道——跑道上有上、下坡度的斜坡段和一个水平路段组成的爬坡路段。以考核观光车爬坡 和制动性能（坡度为10%）。对于装用充气轮胎的观光车，障碍块的高度Zl为50 mτn_o观光列车试验时 不经过试验坡道。

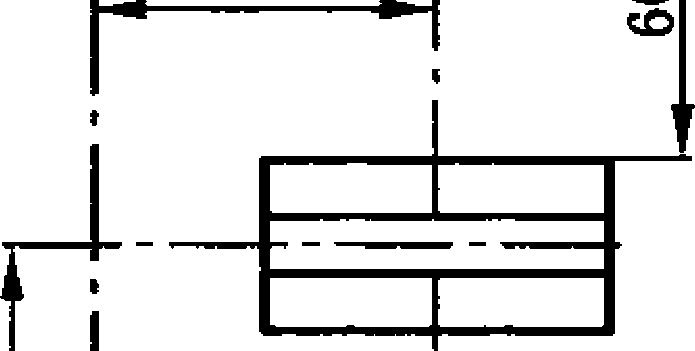

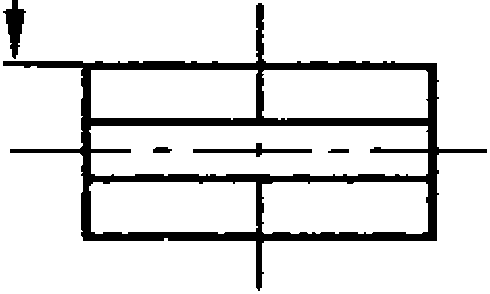

障碍块尺寸见图4。

单位为毫米

4障碍块尺寸

6.19.2强化试验过程包含多个相同的循环,试验中第一个循环的程序如下:

观光车在起点位置,呈满载状态，起动后挂前进挡，沿跑道逆时针方向运行;左转90。进入爬坡路

段,爬坡先将车换成低速,爬到上坡的中部进行停车制动,停车3 S〜5 s,起动后继续爬坡到坡度的水平 路段以安全速度下坡,左转90°进入障碍跑道，观光车以不小于4 km/h车速，左侧轮越过左侧障碍块 后,右侧轮越过右侧障碍块,在越障碍块过程中不应停车及严重跑偏越界。观光车继续前进左转90°进 入直线跑道,继续前进左转90°到达起始点位置。

T

MTBF = -

式中：

T_Z--纯作业时间，单位为小时(h)；

r——故障当量数(见附录A)。

有效度A见式(11)：

8.4.2产品应与酸、碱等有化学腐蚀性物品隔离。

8.4.3产品应釆取必要的防锈措施,保证在正常的储运条件下，6个月内不发生锈蚀现象。

9质量保证期

用户应严格按照产品使用维护的要求,对主要部件和总成进行保养。

在用户遵守产品的安装和使用及保养规则条件下,产品自交付用户之日起6个月内确因制造质量 不良而不能正常工作时,制造厂应为用户修理或更换。

10标准的实施

本标准自发布之日起实施,过渡期至2014年11月30日。

附录A

（规范性附录） 故障的判断

按故障原因和影响车辆正常工作的严重性及故障的关联性,将观光车故障分为三级，即重大故障、 一般故障、轻微故障,它们之间的当量关系是次重大故障相当于5次一般故障门次轻微故障相当于 0.2次一般故障。

（1）发动机曲轴、连杆、活塞、缸体、油泵严重

附录B

（规范性附录）

观光车辆匀速行驶车外、耳边噪声测试方法

B.1测试条件

测试场地应平坦而空旷,在测试中心以25 m为半径的范围内，不应有大的反射物,如建筑物、围

B.1.2测试场地跑道应有20 m以上的平直、干燥的沥青路面或混凝土路面。包括加速段在内路面坡 度不超过0.5%。

B.1.3测试仪器经过校准且在检定有效期内。

B.1.4本底噪声（指测量对象噪声不存在时,周围环境的噪声,包括风噪声）应比所测车辆噪声至少低 10 dB（A）_o并保证测量不被偶然的其他声源所干扰。

B.1.5为避免风噪声干扰,可采用防风罩,但应注意防风罩对声级计灵敏度的影响。

B.1.6声级计附近除测量者外,不应有其他人员，如不可缺少时,则应站在测量者背后。

B.L7被测观光车不载重。测量时动力装置处于正常工作状态,噪声测试在最高车速试验后进行。

B.2J测试场地示意图见图BJ_o

单位为米

话筒

O

B.2.2测试话筒位于20 m跑道中心点O两侧，距中线7.5 m,距地面高度1.2 m,用三脚架固定,话筒

平行于路面,其轴线垂直于车辆行驶方向。

B.3行驶噪声测试方法

B.3.1观光车以最高设计车速对应的挡位，加速踏板保持稳定，以最高车速（最高车速试验的实测值） 匀速通过测试区域。

B.3.2声级计用A计权网络,“快”挡进行测量,读取观光车驶过时声级计表头的最大读数。

B.3.3同样的测量往返进行1次,观光车同侧两次测量结果之差不应大于2 dB(A),若只用一个声级

计测量，同样的测量应进行6次,即每侧测量3次。

B.3.4分别将观光车每侧3次噪声测试值进行算术平均,取左、右两侧平均值中的大者作为被测观光

车匀速行驶的噪声测试结果O

B.4耳边噪声测试方法

B.4.1观光车以最高设计车速对应的挡位，加速踏板保持稳定，以最高车速(最高车速试验的实测值) 匀速通过测试区域。

B.4.2声级计用A计权网络,“快”挡进行测量,声级计话筒位于驾驶员耳边IOO mm处,话筒朝向车辆 前进方向，读取观光车驶过时声级计表头的最大读数。

B.4.3同样的测量驾驶员左右耳分别测量3次，同侧两次测量结果之差不应大于2 dB(A)_o

B.4.4分别将驾驶员左、右耳噪声测试值进行算术平均,取左、右两侧平均值中的大者作为被测观光车 耳边的噪声测试结果。

除特殊规定外,试样应按GB/T 1446的规定进行状态调节24 h,并且在下列条件进行试验:

a） 试验环境温度_s（23±2）^oC;

b） 相对环境湿度z（50 + 10）⅝_o

一般情况下,试验准备按GB/T 1446规定的方法进行。

C.4.1外观质量按如下方法进行_I 在正常光线下，目测直接观察。

C.4.2耐盐雾性能按如下方法进行: a）氣化钠溶液浓度为5%（质量比），pH值在6.5〜7.2之间,试验箱内温度保持在（35±2）笆。试

样的收试面向上放置并与垂直方向成30度角。

b）试样在盐雾空间暴露,每24 h为一周期,每周期连续喷雾22 h后暂停,恢复2 h。达到规定试 验时间后,用流动水冲洗掉试样表面的腐蚀沉积物,然后置于标准条件下自然干燥2 h,立即对 试样进行目测观察并记录结果O

C.4.3耐湿热性能按如下方法进行：

按GB/T 2573规定的方法进行,选择恒定湿热试验条件，温度（60土2）笆；相对湿度（93士3）%,以 24 h为一试验周期进行试验,记录结果。

C.4.4耐候性能按如下方法进行：

耐候性能采用人工加速老化的试验方法检测,按GB/T 16422.2的规定执行。

C.4.5冲击后压缩性能按如下方法进行：

按GB/T 21239规定的试验方法进行。

参考文献

GB/T 4785汽车及挂车外部照明和光信号装置的安装规定

GB/T 7403.1牵引用铅酸蓄电池 第1部分:技术条件

GB 9656 汽车安全玻璃

GB/T 13053 客车车内尺寸

GB/T 18384.2电动汽车 安全要求 第2部分:功能安全和故障保护

GB/T 18385电动汽车动力性能试验方法

GB/T 18386电动汽车能量消耗率和续驶里程试验方法

GB 18565营运车辆综合性能要求和检验方法

GB 18986轻型客车结构安全要求

JT/T 426汽车列车性能要求及试验方法

中华人民共和国

国家标准

非公路用旅游观光车

通用技术条件

GB/T 21268—2014

中国标准出版社出版发行 北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)

网址 WWW.sρc∙net.Cn

总编室：(Olo)64275323 发行中心:(010)51780235

读者服务部√010)68523946

中国标准出版社秦皇岛印刷厂印刷

各地新华书店经销

*

开本880X1230 1/16 印张1.75 字数44千字 2014年6月第一版 2014年6月第一次印刷

*

书号：155066 • 1-49343

如有印装差错由本社发行中心调换 版权专有侵权必究 举报电话:(010)68510107
